مقاتلة سوخوي SU-30MKA و معضلة التسليح التصديري

ما أبانت عليه su30mka في التمارين "التكتيكية" يثير العديد من نقاط الاستفهام بخصوص قدراتها جو أرض
مشاهدة المرفق 372642مشاهدة المرفق 372643


حسنا فهمنا ان f16 لها قدرات بحرية جوية الأرضية فضائية كونية خخخ
KH25/KAB-XXX/KH59
يعني انت بكامل قدراتك عقلية استعمال صاروخ سعره مئات الالاف الدولارات ف مناورت خخخهخه حاب تشوف قدرات مقاتلة ف الارض



Rooster @DOUBLESHOT

والله احزن بعد كامل مجهوداتك في تنقيص من Su-30MKA تذكر ثلاث احرف SM2

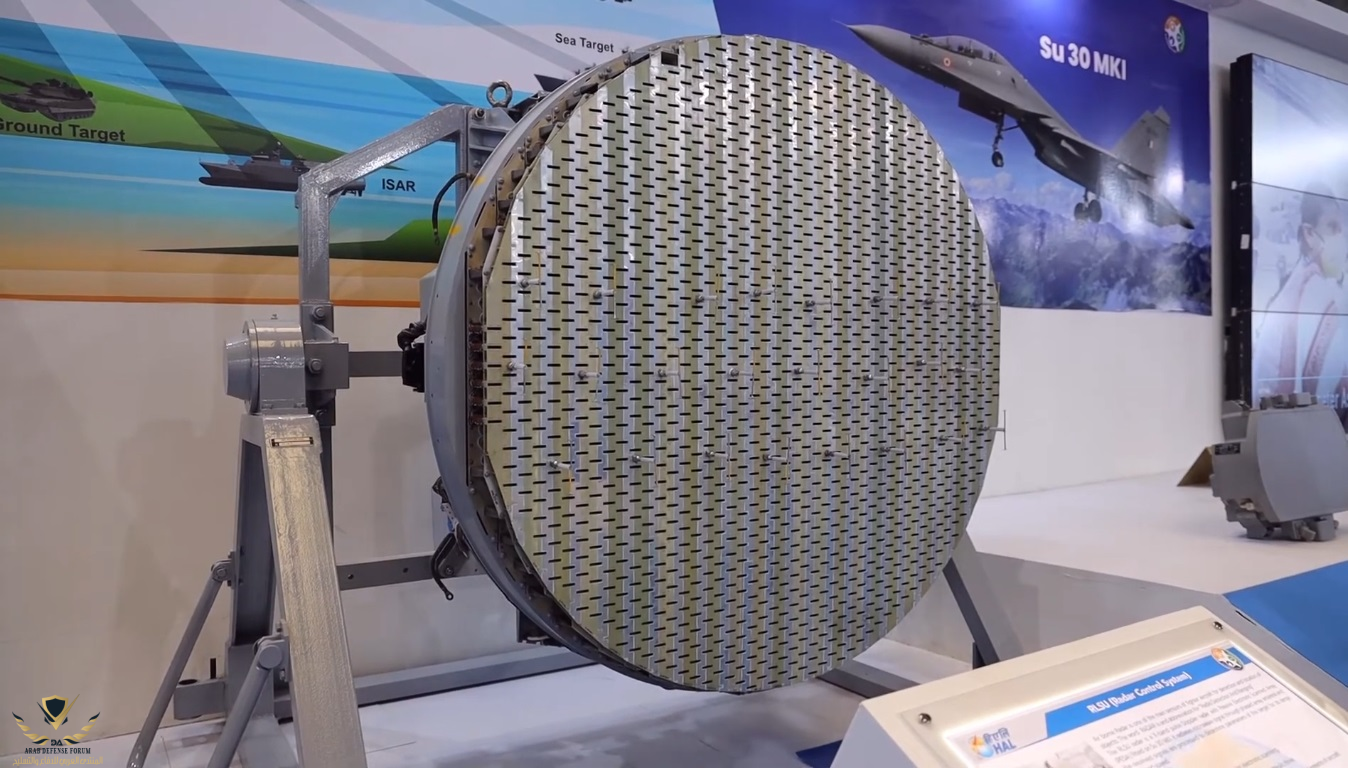

و رادار IRBIS-E
انصحك بالبحث فقد فاتك شئ مهم ;)



لطالما رأينا بعض العضويات مهامها فقط الانتقاص من الاسلحة الامريكية التي تقتنيها الدول العربية و نشر المغالطات حولها لهدف واحد جعلها بنفس قدرات الاسلحة الروسية المخفضة نسخة القردة* التي تصدر الى "الحلفاء".




الموضوع سيتطرق الى تسليح المقاتلة التقيلة SU-30MKA و مقارنة دخائرها مع المكافئ الامريكي


مشاهدة المرفق 263438

التسليح جو/جو :

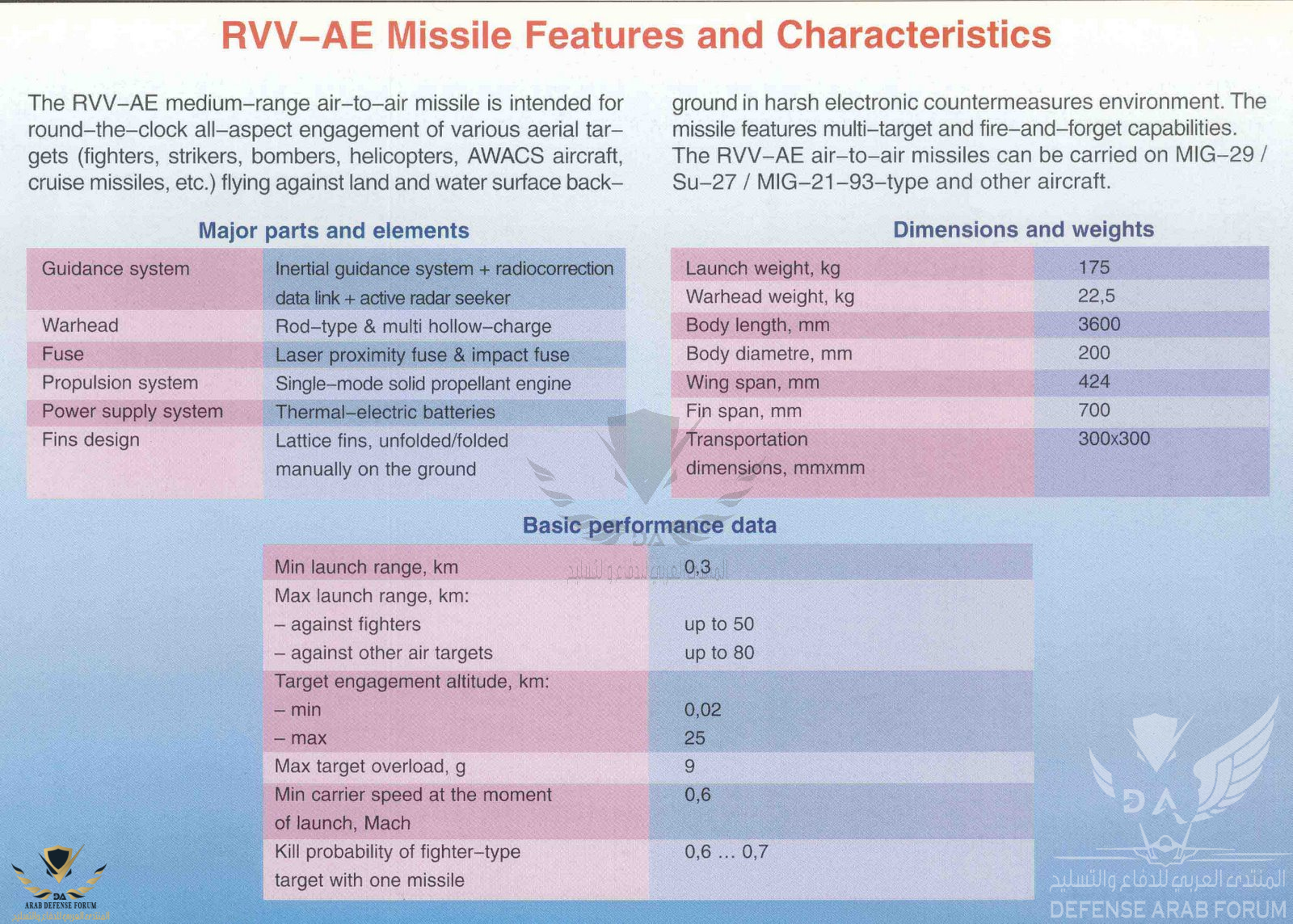

- رأس حربة المقاتلة هو الصاروخ الراداري R-77 تحديدا الاصدار RVV-AE المخصص لـتصدير و الدي يمتلك مدى اقصى 80 كلم .. في المقابل نجد ان جميع الدول العربية صدر لها الصاروخ الامريكي AIM-120 بنسخة C7 التي تمتلك مدى يقدر بـ 120 كلم في حين بعض الدول ( استراليا و بريطانيا ) بدأت في الحصول على الاصدار الاحدت C8 بمدى 160 كلم .

- الصاروخ الحراري قصير المدى R-73E بمدى 30 كلم و رغم انه يعتبر مكافئ لـ AIM-9 الامريكي الا انه متأخر كتيرا بحيت يمتلك باحث IR مقابل باحث IIR في AIM-9X ( قابلية تشويش و تضليل صاروخ حراري بباحث IIR اقل من IR ) .

- صواريخ R-27 لا يوجد مكافئ امريكي لها .


التسليح جو/ارض :

بما ان SU-30 MKA لا تمتلك بود تهديف فهي غير مسلحة بدخائر موجهة بالليزر بعكس MKI و MKM اللتان زودتا بحاضن التهديف Litening و Damocles اما الدول العربية كلها تمتلك حاضن SNIPER ATP

- المقاتلة تعتمد بشكل اساسي على قنابل من عائلة FAB حرة الاسقاط و حواضن قدائف S-8/S-13 الغير الموجهة .. المقاتلات الغربية تمتلك مكافئ متل قنابل MARK و قدائف هايدرا لكن غالبا ما يتم تزويدها بــكيت التوجيه بالليزر و INS/GPS متل JDAM و GBU-12 كما يتم تزويد ايضا قدائف 70 ملم بــنظام توجيه WGU-59/B لتصبح موجهة بـالليزر و يطلق عليها التعيين APKWS.

- القنبلة قصيرة المدى الموجهة تلفزيونيا KAB-1500Kr لا يوجد لها مكافئ امريكي حيت يتم استعمال قنابل الموجهة بـ GPS/INS و بالليزر كما سبق و دكرنا و ليس التوجيه التلفزيوني.

- صاروخ KH-29TE مكافئه هو MAVERICK الامريكي ( لكن الغريب هو ضرورة استعمال بود داتا لينك APK-9E لتوجيهه و كأنه لا يوجد وصلة بيانات داخل MKA )

- الكروز KH-59ME الموجه تلفزيونيا و بالقصور الداتي بنسخته التصديرية التي تمتلك مدى 115 كلم و يلزمه ايضا بود داتا لينك APK-9E ( طول البود 4 متر و وزنه 260 كلغ و مدى 140 كلم ) ..
الدول العربية متل السعودية و الامارات صدر لها الكروز العظيم SLAM-ER الدي يتفوق عليه باجيال في انماط التوجيه
IIR seeker + DSMAC + Man in the loop + INS/GPS
و يتفوق بالمدى الدي يصل الى 270 كلم.


التسليح جو/بحر :

- تمتلك المقاتلة صاروخ Kh-31A بمدى 70 كلم و رأس حربي زنة 94 كلغ و يتم توجيه بالرادار النشط فقط .. في المقابل نجد امريكا تصدر الصاروخ المضاد لسفن Harpoon و الدي يصل مداه 125+ كلم انطلاقا من السفن و 200+ كلم من الجو كما انه يمتلك انظمة توجيه INS/GPS لمساعدة على تصحيح المسار midcourse guidance على غرار active radar .. من ناحية نمط الطيران فإن Kh-31A يطير على ارتفاع كبير حتى اتناء المرحلة الاخيرة من الهجوم ( 100 متر ) الهاربون يمتلك خاصية sea-skimming اي انه يحلق على ارتفاع منخفض يصل الى 3-5 متر .


التسليح المضاد لرادارات :

- يمتلك Kh-31P المضاد لرادارات مدى 110 كلم من غير الباحث الاساسي ( باحث سلبي مضاد لاشعاعات ) متله متل النسخة المضادة لسفن Kh-31A لا يوجد انماط توجيه مساعدة متل INS و GPS او غلوناس.


مصادر


roe.ru/eng/catalog/aerospace-systems/air-to-air-missile/rvv-ae
roe.ru/eng/catalog/aerospace-systems/air-to-air-missile/kh-29te
roe.ru/eng/catalog/aerospace-systems/air-to-air-missile/kh-31a
roe.ru/eng/catalog/aerospace-systems/air-to-air-missile/kh-31p
ausairpower.net/APA-Rus-ASM.html#mozTocId386636​
موضوع مميز. ولكن لي كذا نقطه استفسار اذا سمحت لي.
بالنسبه للتسليح بالذخائر جو ارض.
قولت ان السو لا تمتلك بود تصويب لذلك تستعمل القنابل الحره. وليست موجها بالليزر. ولكن في جزئيه صواريخ كروز. كيف يتم التوجيه اذن..!!! وانت تقول انه بيتم تركيب بود مخصص لتصحيح المسار بدل الداتا لينك. فكيف يتم التوجيه اذن من الاساس. فهل الصاروخ يقوم بالاقفال علي الهدف واستخدام راداره النشط من اجل الاستهداف بعد الاطلاق ..!! ولكن كيف من الاساس بيتم الاغلاق علي الهدف من المقاتله..؟؟ او ان نمط استخدام الصواريخ الجواله غير انماط اطلاق القنابل جو ارض.
يعني يكفي بالنسبه للصاروخ ان يقفل رادار المقاتلة علي الهدف ومن ثم اطلاق الصاروخ وهو يقوم بباقي المهمه. مع المتابعه من بود التوجيه وتحسين المسار …؟؟
وايضا هذا السوءال بالنسبه لاسلحه الجو سطح او بحر.
نفس الفكره بالنسبه للكيه اتش ٣١. للسفن والرادارات ..!!؟؟ اقفل من المقاتله من ثم ترك الصاروخ ياخوذ طريقه ويمكن المتابعه وتحسين المسار او تعديله عن طريق البود الموجود. والذي استغرب ام وصلات الداتا لينك يتم استعواضها ببودات للاتصال بالذخائر.
وهذه نحل مشاكل كثيره جدا بالنسبه للمقاتلات بدون وصله بيانات
كما عندنا تقريبا في الاف ١٦ المصريه. لا تحمل الداتا لينك الامريكي للتواصل حتي بين جميع المقاتلات.
فاذن مصر يمكنها حل هذه المشكله باضافه هذا البند الي مقاتلاتها. مما يمكنها من تبادل المعلومات بين المقاتلات وحتي الذخائر.

موضوع مميز. ولكن لي كذا نقطه استفسار اذا سمحت لي.
بالنسبه للتسليح بالذخائر جو ارض.
قولت ان السو لا تمتلك بود تصويب لذلك تستعمل القنابل الحره. وليست موجها بالليزر. ولكن في جزئيه صواريخ كروز. كيف يتم التوجيه اذن..!!! وانت تقول انه بيتم تركيب بود مخصص لتصحيح المسار بدل الداتا لينك. فكيف يتم التوجيه اذن من الاساس. فهل الصاروخ يقوم بالاقفال علي الهدف واستخدام راداره النشط من اجل الاستهداف بعد الاطلاق ..!! ولكن كيف من الاساس بيتم الاغلاق علي الهدف من المقاتله..؟؟ او ان نمط استخدام الصواريخ الجواله غير انماط اطلاق القنابل جو ارض.
يعني يكفي بالنسبه للصاروخ ان يقفل رادار المقاتلة علي الهدف ومن ثم اطلاق الصاروخ وهو يقوم بباقي المهمه. مع المتابعه من بود التوجيه وتحسين المسار …؟؟
وايضا هذا السوءال بالنسبه لاسلحه الجو سطح او بحر.
نفس الفكره بالنسبه للكيه اتش ٣١. للسفن والرادارات ..!!؟؟ اقفل من المقاتله من ثم ترك الصاروخ ياخوذ طريقه ويمكن المتابعه وتحسين المسار او تعديله عن طريق البود الموجود. والذي استغرب ام وصلات الداتا لينك يتم استعواضها ببودات للاتصال بالذخائر.
وهذه نحل مشاكل كثيره جدا بالنسبه للمقاتلات بدون وصله بيانات
كما عندنا تقريبا في الاف ١٦ المصريه. لا تحمل الداتا لينك الامريكي للتواصل حتي بين جميع المقاتلات.
فاذن مصر يمكنها حل هذه المشكله باضافه هذا البند الي مقاتلاتها. مما يمكنها من تبادل المعلومات بين المقاتلات وحتي الذخائر.

KH-59ME يمتلك نظام الملاحة بواسطة القصور الذاتي INS و باحث تلفزيوني في اخر مرحلة

بالنسبة لـ KH-31 لا اظن انه يمتلك وصلة بيانات لتصحيح المسار .. يتم اطلاقه نحو الهدف و يستعمل INS لملاحة و في اخر المرحلة يستعمل الباحث الراداري

KH-59ME يمتلك نظام الملاحة بواسطة القصور الذاتي INS و باحث تلفزيوني في اخر مرحلة

بالنسبة لـ KH-31 لا اظن انه يمتلك وصلة بيانات لتصحيح المسار .. يتم اطلاقه نحو الهدف و يستعمل INS لملاحة و في اخر المرحلة يستعمل الباحث الراداري
طيب برضه لم تجاوب علي ما استفسرت انا عنه.
بالنسبه الاول. يستخدم فقط نظام القصور الذاتي. والذي هو جهاز جيريسكوب يقوم برسم خرايط للصاروخ ويمشي عليها. ده المفروض. اليس كذلك ..!!؟؟ طيب كيف يتم انزال الاحداثيات الي راءس الصاروخ..!!؟؟ حتي يتم برمجه الجيرسكوب وانطلاق الصاروخ بنظام القصور الذاتي وفي اخر مرحله تلفزيونيه. هذا اولا.
ثانيا الصاروخ الثاني. ففي النهايه يمتلك ودار نشط بعد القصور الذاتي.
ولكن في اول مرحله. كيف يتم تنزيل احداثيات الهدف. من الرادار ايضا.
اليس كذلك ..!!؟؟؟ ولا يمتلك وصله بيانات ..!! هل تقصد الصاروخ نفسه.!؟ ً
اه ده ممكن ومفيش مشاكل. هو اطلاق بعد الرصد والاغلاق. ومن ثم يستعمل هو الرادار النشط لديه. بنظام اطلق وانسي.

طيب برضه لم تجاوب علي ما استفسرت انا عنه.
بالنسبه الاول. يستخدم فقط نظام القصور الذاتي. والذي هو جهاز جيريسكوب يقوم برسم خرايط للصاروخ ويمشي عليها. ده المفروض. اليس كذلك ..!!؟؟ طيب كيف يتم انزال الاحداثيات الي راءس الصاروخ..!!؟؟ حتي يتم برمجه الجيرسكوب وانطلاق الصاروخ بنظام القصور الذاتي وفي اخر مرحله تلفزيونيه. هذا اولا.
ثانيا الصاروخ الثاني. ففي النهايه يمتلك ودار نشط بعد القصور الذاتي.
ولكن في اول مرحله. كيف يتم تنزيل احداثيات الهدف. من الرادار ايضا.
اليس كذلك ..!!؟؟؟ ولا يمتلك وصله بيانات ..!! هل تقصد الصاروخ نفسه.!؟ ً
اه ده ممكن ومفيش مشاكل. هو اطلاق بعد الرصد والاغلاق. ومن ثم يستعمل هو الرادار النشط لديه. بنظام اطلق وانسي.


الطيار او مختص الاسلحة في المقعد الخلفي يدخل المعلومات لحاسوب المهمة الدي بدوره الدي يحمل البروفايل على الصاروخ
السؤال التاني نفس الجواب حاسوب المهمة في المقاتلة يرفع بروفايل على الصاروخ فيه جميع المعلومات التي يحتاجها ... بعد الاطلاق يتم التوجيه بـ INS و في اخر مرحلة يتم تفعيل الباحت الراداري
