تأكيد على قدرات الرافال فى الاستهداف الصامت بنظام SPECTRA

[Hero of Chaos]

التايفون والاف ١٥ والاف ١٦ لا تمتلك هذا
(ربما واقول ربما احدث نسخ الاف ١٥ تمتلك هذا .. لكنها لا تمتلك منظومة مثل ddm ng تمتلك دقة تؤهلها للعمل مع منظومة dircm )


The angular localisation performance of the SPECTRA sensors makes it possible to accurately locate ground threats in order to avoid them, or to target them for destruction with precision guided munitions.

غير صحيح انظمة DASS/DEWS/EPAWSS كلها تملك قدرات Geo-location و قدرات تهديف هجومية


من موقع ااشركة نفسها

The ALQ-239 Digital Electronic Warfare System (DEWS) is operational and provides:​

• Fully-integrated radar warning
• Maximized 360 degree situational awareness
• Advanced electronic countermeasures
• Offensive targeting support
• Geolocation
• Self-protection to improve survivability and enhance mission capability

ALQ-239 Digital Electronic Warfare System (DEWS)

BAE Systems has 60 years of electronic countermeasures experience. Our digital electronic warfare system (DEWS) is a proven countermeasure dispenser.

www.baesystems.com



[S-350E]

لما يقول صانع السلاح أن المنظومة تستعمل في أغراض الهجوم أيضا فهو بالتأكيد لا يكذب

In addition to protecting the Rafale, SPECTRA also has a valuable offensive function. Fused data from the sensors provides threat tracks in the weapon system, which can be displayed in the cockpit. These tracks can be used for targeting in the defence suppression role.

لا اعلم لماذا كل هذا النقاش البيزنطي والمصدر يقول انها يمكن ان تستخدم للهجوم ايضا؟؟؟

valuable offensive تعني قدرات هجومية قيمة وثمينة



[egy13]

غير صحيح انظمة DASS/DEWS/EPAWSS كلها تملك قدرات Geo-location و قدرات تهديف هجومية


من موقع ااشركة نفسها

The ALQ-239 Digital Electronic Warfare System (DEWS) is operational and provides:​

• Fully-integrated radar warning
• Maximized 360 degree situational awareness
• Advanced electronic countermeasures
• Offensive targeting support
• Geolocation
• Self-protection to improve survivability and enhance mission capability

ALQ-239 Digital Electronic Warfare System (DEWS)

BAE Systems has 60 years of electronic countermeasures experience. Our digital electronic warfare system (DEWS) is a proven countermeasure dispenser.

www.baesystems.com

انت بتعرف تقرا عربي ؟
انا قلت ربما الاف ١٥ فيها .. ويمكن حتى الاف ١٦ الفايبر او بلوك ٦٠ يكون فيها .. لكن التايفون مفيهاش

ده بخلاف ان كلهم مفيهمش منظومة مثلddm ng تمتلك نفس angular percision



[خبير استراتيجي في اى حرب]

كلام غير صحيح
لم تنشر تلك المنظومات بشكل تشغيلي كامل وقت الغارة المذكورة
بل كان يتم تحضير القاعدة لاغير والدليل فيديو نقل المعدات بأتجاه القاعدة قبل الغارة بكم يوم فقط .

في النهاية غارة واحدة عديمة القيمة لم تخرج الأتراك من الوطية

الاتراك بمسيرات فقط ضربوا الوطية عشرات المرات حتى أخرجوا حفتر ومن يدعمه منها بفضحيه أنتهت بتدمير منظومات دفاع جوي
غير ألحاق الهزيمة بحفتر ومن يدعمه في غرب ليبيا بمسيرات وليس بمقاتلات ....

أعتقد هذا هو الدرس الذي سيدرس للتأريخ وليس ضربه مجهوله لم تغير المشهد العسكري أي كان منفذها ....

حتى صور المقارنات الجوية لم تظهر أثر كبير لتلك الغارة الخجوله التي قام بها الإماراتيين وهم من يملك سبب للقيام بها
نظير الضربات التي ألحقت بمنظوماتهم الجوية من طراز بانتسير في ليبيا ......

عندما تمتلك رابط به عمليات مصورة فيديو ليل نهار عندها تحدث عن غارة الوطية عديمة القيمة
فأنا للأمانه أميل لتصديق ما أراه بعيني أكثر من روايات ألف ليلة وليلة

البانتسير في ليبيا (متابعة مستمرة)

فديو لآخر استهداف للمنظومة و هي في الوضع التشغيلي

defense-arab.com

متفق تماما
علي كده الغارات الاسرائليه علي الدول العربيه العراق سابقاومصر والاردن قبلهم والسودان و سوريا في وجود الروس واسلحتهم .. كان المفروض اليونانين يستخدموا نفس طائرات اسرائيل وصواريخهم لو كان السبب هو الوطيه ..
ومتفق تماما ضرب الوطيه .. لم يغير اي اي شي في ارض الواقع بالعكس الوطيه الان امتلئت بالاسلحه اكثر و اكثر .. ضربه موفقه طبعا ودرس للاتراك وتهديد صريح لهم بان الساحه ليست لهم وحدهم ... ولكن كضربه عسكريا لم تغير اي شي في ارض الواقع .. عكس المسيرات التركيه فقط الي غيرت مجري الحرب تماما واخرجت حفتر واسلحته برا الغرب الليبي ولولا مصر وتهديدها بالخط الاحمر لتم هزيمه حفتر في الشرق وهو ما ادركته مصر وهددت بالتدخل ليه ؟ لضعف حفتر واسلحته اما سلاح واحد،قلب ميزان الحرب تماما وهو المسيرات التركيه فقط لا غير ..



[hamadaXX]

كلام غير صحيح
لم تنشر تلك المنظومات بشكل تشغيلي كامل وقت الغارة المذكورة
بل كان يتم تحضير القاعدة لاغير والدليل فيديو نقل المعدات بأتجاه القاعدة قبل الغارة بكم يوم فقط .

في النهاية غارة واحدة عديمة القيمة لم تخرج الأتراك من الوطية

الاتراك بمسيرات فقط ضربوا الوطية عشرات المرات حتى أخرجوا حفتر ومن يدعمه منها بفضحيه أنتهت بتدمير منظومات دفاع جوي
غير ألحاق الهزيمة بحفتر ومن يدعمه في غرب ليبيا بمسيرات وليس بمقاتلات ....

أعتقد هذا هو الدرس الذي سيدرس للتأريخ وليس ضربه مجهوله لم تغير المشهد العسكري أي كان منفذها ....

حتى صور المقارنات الجوية لم تظهر أثر كبير لتلك الغارة الخجوله التي قام بها الإماراتيين وهم من يملك سبب للقيام بها
نظير الضربات التي ألحقت بمنظوماتهم الجوية من طراز بانتسير في ليبيا ......

عندما تمتلك رابط به عمليات مصورة فيديو ليل نهار عندها تحدث عن غارة الوطية عديمة القيمة
فأنا للأمانه أميل لتصديق ما أراه بعيني أكثر من روايات ألف ليلة وليلة

البانتسير في ليبيا (متابعة مستمرة)

فديو لآخر استهداف للمنظومة و هي في الوضع التشغيلي

defense-arab.com

هو الضربه المصريه لم تغير شئ على الارض ولكن هو كان تهديد صريح لتركيا ان لا تتجاوز الحدود و لا تتجاوز الخط الاحمر
عارف كده زى كارت الانذار فى ماتش الكوره بيطلع قبل الكارت الاحمر و الطرد



[ATLAS_FALCON]

عنده هوائيات تشويش فوق الكنارد واظن على Vertical Stabilizer .. ايضا مثل بقية انظمة EW

أقصد التشويش على الرادار الارضي لمنظومة دفاع جوي ما او رادار مقاتلة
أنا لم أشرح الفكرة جيدا للأسف و لم احدد نوع الرادار الذي أحدث عنه

سأقولها بشكل اوضح

سبيكترا يشوش على الصواريخ ذات البواحث الرادارية ARH
حينما تقترب من المقاتلة في مدى معين
مثلا صاروخ R-27 جو-جو

لكن سبيكترا لا تشوش مثلا على رادار مقاتلة ميغ29 مثلا
او رادار منظومة ارضية كاس300 كمثال فقط


بعبارة أخرى ... تشويش سبيكترا الراداري هو دفاعي
و ليس هجومي كما هو حال ما تفعله بودات EA-18 growler مثلا


هنا حصل الخلط​



[ATLAS_FALCON]

و الله لو كان نظام سبيكترا بالمزايا التي يتحدث عنها بعض الإخوة لكنا نتوسل و نحلم ليل نهار ان
تشتريها القيادة المغربية بديلا للميراج ​



[egy13]

أقصد التشويش على الرادار الارضي لمنظومة دفاع جوي ما او رادار مقاتلة
أنا لم أشرح الفكرة جيدا للأسف و لم احدد نوع الرادار الذي أحدث عنه

سأقولها بشكل اوضح

سبيكترا يشوش على الصواريخ ذات البواحث الرادارية ARH
حينما تقترب من المقاتلة في مدى معين
مثلا صاروخ R-27 جو-جو

لكن سبيكترا لا تشوش مثلا على رادار مقاتلة ميغ29 مثلا
او رادار منظومة ارضية كاس300 كمثال فقط


بعبارة أخرى ... تشويش سبيكترا الراداري هو دفاعي
و ليس هجومي كما هو حال ما تفعله بودات EA-18 growler مثلا


هنا حصل الخلط​

وما هو اسم المقاتلة التي تحمل قدرات تشويش هجومية غير الجراولر ؟

و الله لو كان نظام سبيكترا بالمزايا التي يتحدث عنها بعض الإخوة لكنا نتوسل و نحلم ليل نهار ان
تشتريها القيادة المغربية بديلا للميراج ​

هذه المداخلة فيها ما يميز سبيكترا عن غيره يمكنك الرجوع اليها .. طبعا ده لو فهمت ما تحتويه

مشاركة في الموضوع 'تأكيد على قدرات الرافال فى الاستهداف الصامت بنظام SPECTRA' https://defense-arab.com/vb/threads/157471/post-3912458



[Wōden]

و الله لو كان نظام سبيكترا بالمزايا التي يتحدث عنها بعض الإخوة لكنا نتوسل و نحلم ليل نهار ان
تشتريها القيادة المغربية بديلا للميراج ​

يعجبني الاستدلال المنطقي هنا

نحن لم نحلم بالرافال ليل نهار ، إذا الميراج f1 التي صنعت في الستينات افضل منها أو على الأقل تساويها



[Black commando]

كنت أريد ان افتح موضوعا شاملا حول السبيكترا يوضح بعض الجوانب التقنية بصفة عامة للأنظمة المشابة و عنه بوجه الخصوص لكن للأسف المواضيع التقنية في المنتدى أصبحت أقل شعبية و التفاعل فيها جد محدود لذا من الأفضل أن أرد هنا باختصار على أن يتم كتابة موضوع أكثر تفصيلا إن لاقى ذلك استحسان القراء
ملاحظة هامة: من يريد التباكي أو تحوير موضوع تقني لما هو قومي أو يرى في نقذ سبيكترا تهجما على مصر فرجاء لا تكمل القراءة
ماهو السبيكترا أولا Système de protection et d'évitement des conduites de tir du Rafale نظام حماية وتجنب خط إطلاق النار من رافال
جميع هذه الأنظمة المدمجة built-in EW suites تسمى مجموعة الحرب الإلكترونية "الحماية الذاتية" ‘Self Protection’ EW suite. هل SPECTRA فريد من نوعه، طبعا لا هل هي مميزة و قوية أكيد نعم

دعنا أولا نناقش المهام. إذا كنت تحاول فقط جمع الانبعاثات الإلكترونية (الاستخباراتية) ، فأنت تحتاج فقط إلى طائرة ذات قدرات سلبية يمكنها الاستماع وتسجيل بواعث البث والمراقبة الإلكترونية (ES) Electronic Surveillance. إذا كنت بحاجة إلى جهاز تشويش احتياطي عالي الطاقة (تبقى الطائرات خارج نطاق الخطر لحد ما) ، فقد لا تحتاج إلى طائرة EW تكتيكية ، ويمكن استخدام طائرة مثل Air Force EC-130 أو Rivet Joint ، إلخ.

إذا كنت ستوفر Escort Jamming ، فستحتاج إلى طائرة تكتيكية مثل EA-18G و Tornado ECR ... بالإضافة إلى الطائرات وأنظمة التشويش ، يجب عليك أيضا تضمينها في المعادلة ، عبء عمل طاقم الطائرة. طائرة مثل EA6B يشغلها غالبا طيار واحد وثلاثة ضباط إجراءات إلكترونية مضادة (ECMOs) في حالات كثيرة يكون فيها الطاقم الجوي الأربعة مضغوطا بشكل زائد بسبب عدد التهديدات.
طائرة EA-18Growler تتوقر على طاقم من 2: طيار وواحد Electronic Counter Measure Officier وفي بيئة قتالية كلاهما محملين Overloaded يكون عندهم كم كبير جدا من المهام. إذا كان لديك مقاتلة احادية المقعد ، فلا يمكن للطيار القيام بكل ما هو مطلوب منه فعليا! حلق بالطائرة ، وقم بتشويش التهديدات المتغيرة المتعددة ، وحافظ على الوعي الظرفي للصواريخ ، وطائرات المعادية ، و...

كذلك التشويش القوي ذو الغرض الهجومي يتم عن طريق مقاتلات مجهزة بحواضن خارجية مثل ALQ-99 ذات قوة بث أكبر بكثير من الأنظمة المدمجة داخل المقاتلة و تغطي مجال أوسع بكثير من الترددات التي لا تغطيها الأنظمة المدمجة أو طائرات مختصة يقوم مجهزة

تطوير نظام الحرب الالكترونية ليشمل مهاما هجومية كذلك سيتطلب مساحة داخلية أكبر داخل و خارج البدن و ضابط مختص واحد على الأقل ليديره و يقتصر نظام مثل السبيكترا على القيام ب Electronic Counter Counter Measures

تشويشها على الرادارات جد محدود أنها فعالة ضد رادارات بسيطة average radars لكن Self-protection EW suit مثل spectra و aidews لا تغطي مجالات كبيرة من الترددات و هو أحد أهم أسس التشويش على الرادارات.

فيما يخص المهام الأخرى كالاغلاق على الاهداف فسبيكترا يتوفر على أنظمة رصد سلبية و ليس إيجابية هدفها الأولي حماية المقاتلة من الأهداف الموجهة ضدها سلبيا مثل الصواريخ الحرارية وهو متوفر لذا معظم المقاتلات من الجيل الرابع +

DETECT رصد
و ليس الاغلاق LOCK
ميزة صهر البيانات Date Fusion هي من تخول نقل البيانات من نظام الحرب الإلكترونية إلى كمبيوتر المقاتلة لتحقيق وعي ظرفي Situation Awareness ومن ثم الإغلاق على الهدف.



[Hunter2018]

لما يقول صانع السلاح أن المنظومة تستعمل في أغراض الهجوم أيضا فهو بالتأكيد لا يكذب

In addition to protecting the Rafale, SPECTRA also has a valuable offensive function. Fused data from the sensors provides threat tracks in the weapon system, which can be displayed in the cockpit. These tracks can be used for targeting in the defence suppression role.

لا اعلم لماذا كل هذا النقاش البيزنطي والمصدر يقول انها يمكن ان تستخدم للهجوم ايضا؟؟؟

valuable offensive تعني قدرات هجومية قيمة وثمينة

الاجابة بسيطة
هو امتلاك دولة شرق اوسطية معينة للرافال عاملة حرقان لبعض اعضاء المنتدى
تخيل لو كانت دولهم هيا الى بتمتلك الرافال
كنا هنشوف مواضيع من هنا للعشرين سنة الى جاية بتتكلم عن غازية الفضاء والمجرات رافال



[egy13]

غير صحيح انظمة DASS/DEWS/EPAWSS كلها تملك قدرات Geo-location و قدرات تهديف هجومية


من موقع ااشركة نفسها

The ALQ-239 Digital Electronic Warfare System (DEWS) is operational and provides:​

• Fully-integrated radar warning
• Maximized 360 degree situational awareness
• Advanced electronic countermeasures
• Offensive targeting support
• Geolocation
• Self-protection to improve survivability and enhance mission capability

ALQ-239 Digital Electronic Warfare System (DEWS)

BAE Systems has 60 years of electronic countermeasures experience. Our digital electronic warfare system (DEWS) is a proven countermeasure dispenser.

www.baesystems.com

كما قلت لك التايفون لا تمتلك قدرات passive geo location حتى الان .. ويخططون لادخاله في التحديث p4e الذي لم يخططون له او يمولوه بعد

بالمناسبة عندي استفسارات بخصوص الاف ١٥ القطرية او السعودية

هل يمتلكوا منظومة تحذير ليزري ؟

وما هو نوع منظومة التحذير الصاروخي الموجودة ؟ هل مثل التايفون رادارات ملليمترية محدودة المدى والفاعلية ام شئ مختلف ؟



[Hunter2018]

و الله لو كان نظام سبيكترا بالمزايا التي يتحدث عنها بعض الإخوة لكنا نتوسل و نحلم ليل نهار ان
تشتريها القيادة المغربية بديلا للميراج ​

وانا واثق من ان قياداتك اعلم من بعض اعضاء المنتدى الذين يحسبون انفسهم خبراء عن الخبراء الحقيقين
لذلك ظهرت الاخبار الخاصة بأهتمام المغرب بمقاتلات الرافال وقرب التعاقد عليها



[طارق ابو القاسم]

كنت أريد ان افتح موضوعا شاملا حول السبيكترا يوضح بعض الجوانب التقنية بصفة عامة للأنظمة المشابة و عنه بوجه الخصوص لكن للأسف المواضيع التقنية في المنتدى أصبحت أقل شعبية و التفاعل فيها جد محدود لذا من الأفضل أن أرد هنا باختصار على أن يتم كتابة موضوع أكثر تفصيلا إن لاقى ذلك استحسان القراء
ملاحظة هامة: من يريد التباكي أو تحوير موضوع تقني لما هو قومي أو يرى في نقذ سبيكترا تهجما على مصر فرجاء لا تكمل القراءة
ماهو السبيكترا أولا Système de protection et d'évitement des conduites de tir du Rafale نظام حماية وتجنب خط إطلاق النار من رافال
جميع هذه الأنظمة المدمجة built-in EW suites تسمى مجموعة الحرب الإلكترونية "الحماية الذاتية" ‘Self Protection’ EW suite. هل SPECTRA فريد من نوعه، طبعا لا هل هي مميزة و قوية أكيد نعم

دعنا أولا نناقش المهام. إذا كنت تحاول فقط جمع الانبعاثات الإلكترونية (الاستخباراتية) ، فأنت تحتاج فقط إلى طائرة ذات قدرات سلبية يمكنها الاستماع وتسجيل بواعث البث والمراقبة الإلكترونية (ES) Electronic Surveillance. إذا كنت بحاجة إلى جهاز تشويش احتياطي عالي الطاقة (تبقى الطائرات خارج نطاق الخطر لحد ما) ، فقد لا تحتاج إلى طائرة EW تكتيكية ، ويمكن استخدام طائرة مثل Air Force EC-130 أو Rivet Joint ، إلخ.

إذا كنت ستوفر Escort Jamming ، فستحتاج إلى طائرة تكتيكية مثل EA-18G و Tornado ECR ... بالإضافة إلى الطائرات وأنظمة التشويش ، يجب عليك أيضا تضمينها في المعادلة ، عبء عمل طاقم الطائرة. طائرة مثل EA6B يشغلها غالبا طيار واحد وثلاثة ضباط إجراءات إلكترونية مضادة (ECMOs) في حالات كثيرة يكون فيها الطاقم الجوي الأربعة مضغوطا بشكل زائد بسبب عدد التهديدات.
طائرة EA-18Growler تتوقر على طاقم من 2: طيار وواحد Electronic Counter Measure Officier وفي بيئة قتالية كلاهما محملين Overloaded يكون عندهم كم كبير جدا من المهام. إذا كان لديك مقاتلة احادية المقعد ، فلا يمكن للطيار القيام بكل ما هو مطلوب منه فعليا! حلق بالطائرة ، وقم بتشويش التهديدات المتغيرة المتعددة ، وحافظ على الوعي الظرفي للصواريخ ، وطائرات المعادية ، و...

كذلك التشويش القوي ذو الغرض الهجومي يتم عن طريق مقاتلات مجهزة بحواضن خارجية مثل ALQ-99 ذات قوة بث أكبر بكثير من الأنظمة المدمجة داخل المقاتلة و تغطي مجال أوسع بكثير من الترددات التي لا تغطيها الأنظمة المدمجة أو طائرات مختصة يقوم مجهزة
مشاهدة المرفق 347245
تطوير نظام الحرب الالكترونية ليشمل مهاما هجومية كذلك سيتطلب مساحة داخلية أكبر داخل و خارج البدن و ضابط مختص واحد على الأقل ليديره و يقتصر نظام مثل السبيكترا على القيام ب Electronic Counter Counter Measures

تشويشها على الرادارات جد محدود أنها فعالة ضد رادارات بسيطة average radars لكن Self-protection EW suit مثل spectra و aidews لا تغطي مجالات كبيرة من الترددات و هو أحد أهم أسس التشويش على الرادارات.

فيما يخص المهام الأخرى كالاغلاق على الاهداف فسبيكترا يتوفر على أنظمة رصد سلبية و ليس إيجابية هدفها الأولي حماية المقاتلة من الأهداف الموجهة ضدها سلبيا مثل الصواريخ الحرارية وهو متوفر لذا معظم المقاتلات من الجيل الرابع +

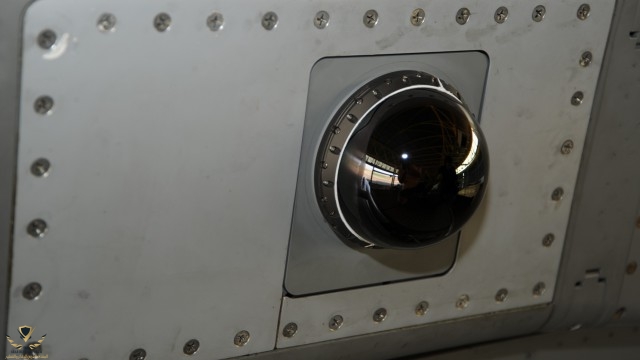

مشاهدة المرفق 347246

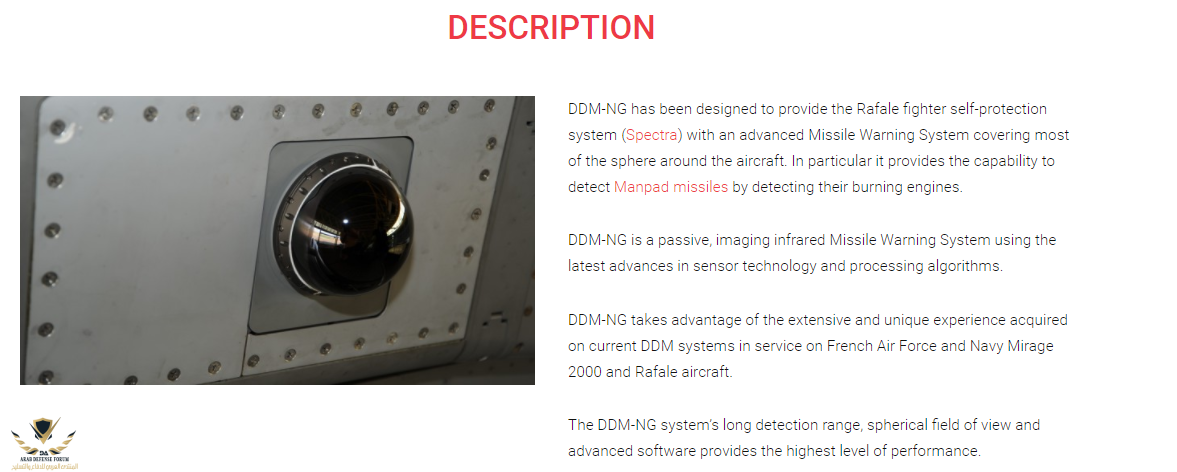

مشاهدة المرفق 347247

DETECT رصد
و ليس الاغلاق LOCK
ميزة صهر البيانات Date Fusion هي من تخول نقل البيانات من نظام الحرب الإلكترونية إلى كمبيوتر المقاتلة لتحقيق وعي ظرفي Situation Awareness ومن ثم الإغلاق على الهدف.

شكرا لك ع التوضيح !!!



[اكرم]

اتذكر هذه الحادثة جيدًا .. سبب السقوط كان اختلال التوازن في المقاتلة بسبب الحمولة وليس اسقاطا جويًا ...

على حسب الرواية الامريكية اختلال توازن بسبب الحموله ..... يعنى احنا نتكلموا على القوات الامريكية الاحسن والاقوى فى العالم يعنى هل موضوع زاى التوازن الطايرة والحموله راح يفوت عليهم وهما لهم صولات وجولات فى الحروب من العراق الى صربيا الى افغانستان يعنى اعتقد موضوع عدم التوازن الطائرة بسبب الحموله غير منطقى مع العلم هى سقطت فى بيئة شديده العدائية يعنى قد يكون سقوط نتيجة مضادات ارضية ..... والله اعلم

بخصوص موضوع الوطية

بحكم انا ليبي كل ليبي عنده ناس من جه الشرق و الغرب
على حسب كلام الشباب العسكريين وعندهم امانة فى نقل الاحداث مهما كانت ضدهم او معاهم تباعين لى خفتر قولوا الطايرة التى قصفت الوطية هىsu24 وليبي الطاير طلع من الجفرة الى الجنوب الليبي صعودا الى الجبل نفوسه ومنها الى الوطية ولكن لى الامانة عملية زاى هدى اخماد دفاعات جوية ونزول الى الجنوب لى تجنب الرصد ثم الصعود مرة تانية فوق الجبل نفوسه وبعدان الانخفاض مرة تانية لقصف القاعدة علمية احترافية جدا يعنى التكتيك والمهارة هدا فى ناس هلبااااا هنا فى ليبيا مش مصدقين القصة هدى او الرواية هدى ممكن يكونوا روس طلعوا بيها من القاعدة .ممكن
اما الرواية التانية حكومة الوافق اكدوا من قام بى قصف الواطية هى فرنسا انطلاقا من الجنوب قاعدة فرنسية فى دولة التشاد لان الطائرة اللى نفدت الهجوم رافال طبعا حكومة الوفاق علوماتها من استخبارت التركية لانهم معندهمش اى اقمار صناعية تكشف الطائرات التى هاجمت فا كل معلومات حكومة الوفاق من تركيا

هدى راوية حكومة الوفاق
فرنسا نفت قصف قاعدة الوطية مع العلم انهم اكدوا الطايرات التى استخدمت هى رافال على حسب رواية حكومة الوفاق

المعنى من الموضوع مفيش حد اتكلم على دولة الامارات العربية نهائيا انها هى من قصفت او تدخلت فى قصف الوطية لا من الوفاق ولا من قوات حفتر



[Rooster]

اصبحت مواضيع سبيكترا تتكرر كل شهر او شهرين

النظام ليس بالفريد و كل المقاتلات الغربية تمتلك انظمة مشابهة تستطيع صهر البيانات من الرادار و RWR و IRST و تعرض situational awareness على الطيار ​



[mig 21 fighter]

اصبحت مواضيع سبيكترا تتكرر كل شهر او شهرين

النظام ليس بالفريد و كل المقاتلات الغربية تمتلك انظمة مشابهة تستطيع صهر البيانات من الرادار و RWR و IRST و تعرض situational awareness على الطيار ​

هناك فارق بين sensor fusion ouput ل data خاصه بانظمه تحذير من الصواريخ

وبين sensor fusion output لكاميرا و IR

الاول يعطيك situation awareness

الثاني يعطيك passive targeting feature



[صقر الامارات]

كنت أريد ان افتح موضوعا شاملا حول السبيكترا يوضح بعض الجوانب التقنية بصفة عامة للأنظمة المشابة و عنه بوجه الخصوص لكن للأسف المواضيع التقنية في المنتدى أصبحت أقل شعبية و التفاعل فيها جد محدود لذا من الأفضل أن أرد هنا باختصار على أن يتم كتابة موضوع أكثر تفصيلا إن لاقى ذلك استحسان القراء
ملاحظة هامة: من يريد التباكي أو تحوير موضوع تقني لما هو قومي أو يرى في نقذ سبيكترا تهجما على مصر فرجاء لا تكمل القراءة
ماهو السبيكترا أولا Système de protection et d'évitement des conduites de tir du Rafale نظام حماية وتجنب خط إطلاق النار من رافال
جميع هذه الأنظمة المدمجة built-in EW suites تسمى مجموعة الحرب الإلكترونية "الحماية الذاتية" ‘Self Protection’ EW suite. هل SPECTRA فريد من نوعه، طبعا لا هل هي مميزة و قوية أكيد نعم

دعنا أولا نناقش المهام. إذا كنت تحاول فقط جمع الانبعاثات الإلكترونية (الاستخباراتية) ، فأنت تحتاج فقط إلى طائرة ذات قدرات سلبية يمكنها الاستماع وتسجيل بواعث البث والمراقبة الإلكترونية (ES) Electronic Surveillance. إذا كنت بحاجة إلى جهاز تشويش احتياطي عالي الطاقة (تبقى الطائرات خارج نطاق الخطر لحد ما) ، فقد لا تحتاج إلى طائرة EW تكتيكية ، ويمكن استخدام طائرة مثل Air Force EC-130 أو Rivet Joint ، إلخ.

إذا كنت ستوفر Escort Jamming ، فستحتاج إلى طائرة تكتيكية مثل EA-18G و Tornado ECR ... بالإضافة إلى الطائرات وأنظمة التشويش ، يجب عليك أيضا تضمينها في المعادلة ، عبء عمل طاقم الطائرة. طائرة مثل EA6B يشغلها غالبا طيار واحد وثلاثة ضباط إجراءات إلكترونية مضادة (ECMOs) في حالات كثيرة يكون فيها الطاقم الجوي الأربعة مضغوطا بشكل زائد بسبب عدد التهديدات.
طائرة EA-18Growler تتوقر على طاقم من 2: طيار وواحد Electronic Counter Measure Officier وفي بيئة قتالية كلاهما محملين Overloaded يكون عندهم كم كبير جدا من المهام. إذا كان لديك مقاتلة احادية المقعد ، فلا يمكن للطيار القيام بكل ما هو مطلوب منه فعليا! حلق بالطائرة ، وقم بتشويش التهديدات المتغيرة المتعددة ، وحافظ على الوعي الظرفي للصواريخ ، وطائرات المعادية ، و...

كذلك التشويش القوي ذو الغرض الهجومي يتم عن طريق مقاتلات مجهزة بحواضن خارجية مثل ALQ-99 ذات قوة بث أكبر بكثير من الأنظمة المدمجة داخل المقاتلة و تغطي مجال أوسع بكثير من الترددات التي لا تغطيها الأنظمة المدمجة أو طائرات مختصة يقوم مجهزة
مشاهدة المرفق 347245
تطوير نظام الحرب الالكترونية ليشمل مهاما هجومية كذلك سيتطلب مساحة داخلية أكبر داخل و خارج البدن و ضابط مختص واحد على الأقل ليديره و يقتصر نظام مثل السبيكترا على القيام ب Electronic Counter Counter Measures

تشويشها على الرادارات جد محدود أنها فعالة ضد رادارات بسيطة average radars لكن Self-protection EW suit مثل spectra و aidews لا تغطي مجالات كبيرة من الترددات و هو أحد أهم أسس التشويش على الرادارات.

فيما يخص المهام الأخرى كالاغلاق على الاهداف فسبيكترا يتوفر على أنظمة رصد سلبية و ليس إيجابية هدفها الأولي حماية المقاتلة من الأهداف الموجهة ضدها سلبيا مثل الصواريخ الحرارية وهو متوفر لذا معظم المقاتلات من الجيل الرابع +
مشاهدة المرفق 347246
مشاهدة المرفق 347247

DETECT رصد
و ليس الاغلاق LOCK
ميزة صهر البيانات Date Fusion هي من تخول نقل البيانات من نظام الحرب الإلكترونية إلى كمبيوتر المقاتلة لتحقيق وعي ظرفي Situation Awareness ومن ثم الإغلاق على الهدف.

لدي مداخلة هنا

طريقة السبيكترا في الكشف عن التهديدات الارضية (واستهدافها) بالذخائر الدقيقة الموجهة

The angular localisation performance of the SPECTRA sensors makes it possible to accurately locate ground threats in order to avoid them, or to target them for destruction with precision guided munitions.

The Rafale carries a wide range of smart and discrete sensors

The Rafale has a wide range of high-tech sensors: RBE2 radar, Front Sector Optronics, SPECTRA, DAMOCLES pod, etc.

www.dassault-aviation.com

ال Angular localization للتهديدات هي طريقة السبيكترا في رصد الانبعاثات الكهرومغناطيسية وغيرها من مدخلات المستشعرات (sensor fusion) وتغذيتها للذخائر للقيام بالاستهداف المطلوب (وهذه تعتبر lock on بطريقة السبيكترا لاكمال Cycle الاستهداف الصامت)



[صقر الامارات]

للمهتمين فقط ..

موضوع ناري حول قدرات الرافال وتحديدا (قدرة السبيكترا على عمل lock on على الاهداف لتدميرها)


SPECTRA also inte-grates the Data Fusion of the Rafale, and allows the locking on to a threat, so in turnabout, the threat becomes the target. See the examples in engagements with the Mirage 2000 C RDI in Part 3.

DefesaNet - Rafale - Shooting Down an Aggressor on My Six! Vive la différence!

Shooting Down an Aggressor on My Six! Vive la différence! - How DASSAULT, THALES, SAGEM (SAFRAN Group) and MBDA found their very own way to integrate the machine, sensors and weapons.

www.defesanet.com.br

الموضوع مهم ومفصل وبحاجة لقراءة متأنية



[mig 21 fighter]

للمهتمين فقط ..

موضوع ناري حول قدرات الرافال وتحديدا (قدرة السبيكترا على عمل lock on على الاهداف لتدميرها)


SPECTRA also inte-grates the Data Fusion of the Rafale, and allows the locking on to a threat, so in turnabout, the threat becomes the target. See the examples in engagements with the Mirage 2000 C RDI in Part 3.

DefesaNet - Rafale - Shooting Down an Aggressor on My Six! Vive la différence!

Shooting Down an Aggressor on My Six! Vive la différence! - How DASSAULT, THALES, SAGEM (SAFRAN Group) and MBDA found their very own way to integrate the machine, sensors and weapons.

www.defesanet.com.br

الموضوع مهم ومفصل وبحاجة لقراءة متأنية

معلومات قيمه يا استاذنا
ساقوم بقراءتها
