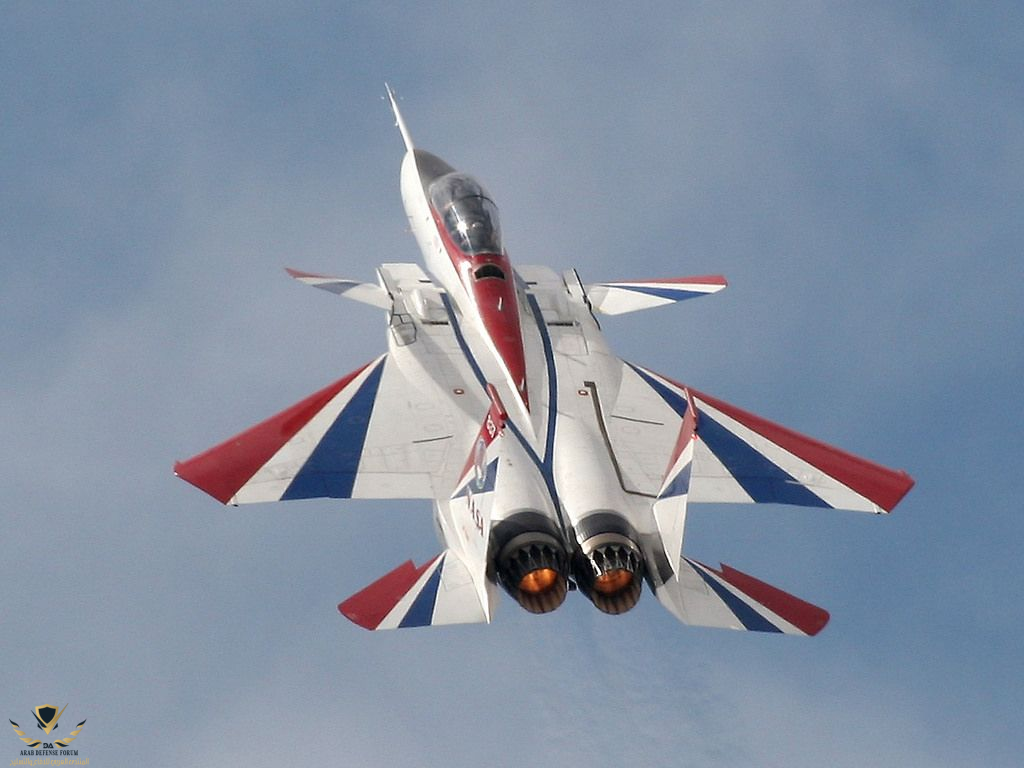

F-15 STOL/MTD

مشاهدة المرفق 300942

نبدأ على بركة الله بالتسمية
مشاهدة المرفق 300990
F-15 STOL/MTD

STOL = Short Take off & Landing
الاقلاع و الهبوط السريعين
MTD = Maneuver Technology Demonstrator
مطبق تقنية المناورة


مشاهدة المرفق 300991 بعض الصور الجميلة مشاهدة المرفق 300991

مشاهدة المرفق 300992

مشاهدة المرفق 300946

مشاهدة المرفق 300974

مشاهدة المرفق 300993

مشاهدة المرفق 300949



مشاهدة المرفق 300989التصميم و التطويرمشاهدة المرفق 300989


في سنة 1975 ، بدأ مركز أبحاث Langley في إجراء برامج لدراسة محركات الدفع الموجه Thrust vectoring ثنائية الأبعاد
وقد قدمت تلك الدراسات الحكومية والصناعية للمحركات ثنائية الأبعاد (2D) غير المتماثلة المحور في أوائل السبعينيات من القرن الماضي مكاسب كبيرة لمفاهيم المحركات ثنائية الأبعاد ذات الدفع الموجه.

مشاهدة المرفق 300950

مشاهدة المرفق 300952



في سنة 1977 ، بدأ Langley دراسة ادماج ( نظام الدفع الموجه، الدفع المعاكس ، وفوهات ثنائية الأبعاد 2D )
على F-15 مع ماكدونيل دوغلاس.
المحركات كانت تمتاز بحركية على مستوى واحد فقط
و لذلك فهي تعتبر 2D Thrust vectoring

مشاهدة المرفق 300963
مركز لانغلي للأبحاث

مشاهدة المرفق 300971مشاهدة المرفق 300970
منقول من منتدى صيني يتحدث عن نفس المبدأ وليس تصميم المحرك الامريكي

صور لنموذج المحرك الأمريكي الذي تم ادماجه على الاف15 بنجاح

مشاهدة المرفق 300965مشاهدة المرفق 300966
هذا كتاب رائع لمن يريد دراسة ادماج المحركات ذات الدفع الموجه على المقاتلات
الكاتب William P. Henderson
رابط الكتاب

في عام 1984 ، منح مختبر ديناميكيات الطيران ، قسم أنظمة الطيران بالقوات الجوية،عقدًا
لشركة ماكدونيل دوغلاس لتطوير طائرة تجريبية متطورة STOL / MTD

لقد طارت الطائرة المستخدمة في برنامج STOL / MTD عدة مرات منذ اكتمال البرنامج بنجاح سنة 1991
والذي استخدم محركات الدفع الموجه و جنيحات امامية من أجل تحسين الأداء على السرعة المنخفضة.

مشاهدة المرفق 300977


اختبرت هذه الطائرة أساليب عالية التقنية للاقلاع و الهبوط في مدارج قصيرة.
كانت طائرة F-15 جزءًا من محاولة لتحسين Air Base operability (قابلية تشغيل القاعدة الجوية)
لتحسين فرص نجاة الطائرة و قدراتها القتالية في مطار يتعرض للقصف


تم اختبار F-15 STOL / MTD على الهبوط والإقلاع من مدارج زلقة ومتضررة بالقنابل.
استخدمت الطائرة مزيجًا من دفع المحرك القابل للانعكاس ، وفوهات نفاثة يمكن أن تنحرف بمقدار 20 درجة ، وأجنحة أمامية كاذبة.
تم تركيب فوهات الدفع الموجه امامي / عكسي والأجنحة الأمامية الكاذبة على F-15 في عام 1988.

حصلت ناسا على الطائرة في عام 1993 واستبدلت المحركات بمحركات Pratt & Whitney F100-229
و تم الاعتماد على الاجنحة الأمامية الكاذبة من الاجنحة الخلفية للاستقرار الخاصة ب F/A-18.

مشاهدة المرفق 300984

مشاهدة المرفق 300986

بعد نهاية البرنامج التجريبي في 1991 اعلنت ماك دانول دوغلاس عن تحقيق طائرة F-15 STOL / MTD تائج أداء رائعة :

- قدرة على الاقلاع بسرعة منخفضة تصل 68 كم / الساعة
- اقلاع اسرع ب 25 بالمئة مقارنة مع الاف15 العادية
- القدرة على الهبوط في مدرج 500 متر فقط مقارنة ب 2.5 كلم بالنسبة للنسخة العادية
- الدفع المعاكس Thrust reversal يقلل سرعة الطائرة بشكل جيد جدا
- قدرة على المناورة بزاوية هجوم تبلغ 85 درجة


مشاهدة المرفق 301046 هذا الموضوع اهداء للاخوة مشاهدة المرفق 301047

- @TheWarrior009
- @Hercules


تم و لله الحمد


مشاهدة المرفق 301048
​

تحفة فنية كانت تستحق قبلة الحياة
محظوظ من يستطيع شراء التصاميم شي بالأحلام



[DRIVER1]

تصميم المحركات غريب صراحة



[Hercules]

تصميم المحركات غريب صراحة

هذه محركات ثناية الابعاد 2D تتيح الدفع الموجه للمقاتلة thrust victoring.



[ATLAS_FALCON]

تصميم المحركات غريب صراحة

كما قال هيركوليس

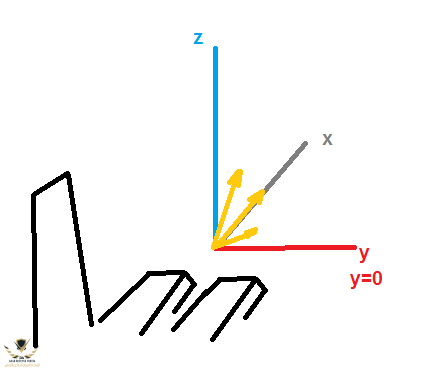

فوهة المحركات تتحرك وفق مستوى واحد فقط (X,0,Z)
وبالتالي مجموع قوى الدفع يكون وفق مستوى ثنائي الابعاد (Z,X)
لذلك سميت ثنائية الابعاد

حينما يتم عمل توليفات حركية بين المحركين الايمن و الايسر ؟
هنا يكون مجموع قوى الدفع لديه 3 مكونات في معلم (X,Y,Z)
و تسمى محركات 3D thrust vectoring

​



[agax]



[POPOS]

الاخوة في روسيا نجحو في امتلاك محرك بالدفع الموجه
مؤخرا فقط

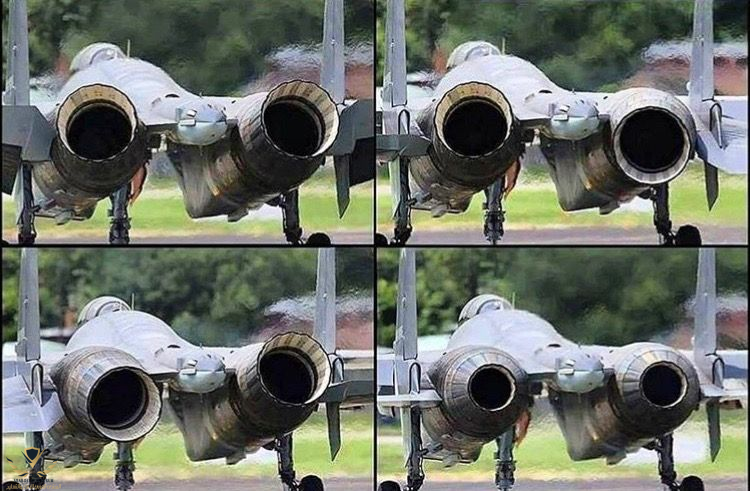

مشاهدة المرفق 301074

تم تركيبه على السو35

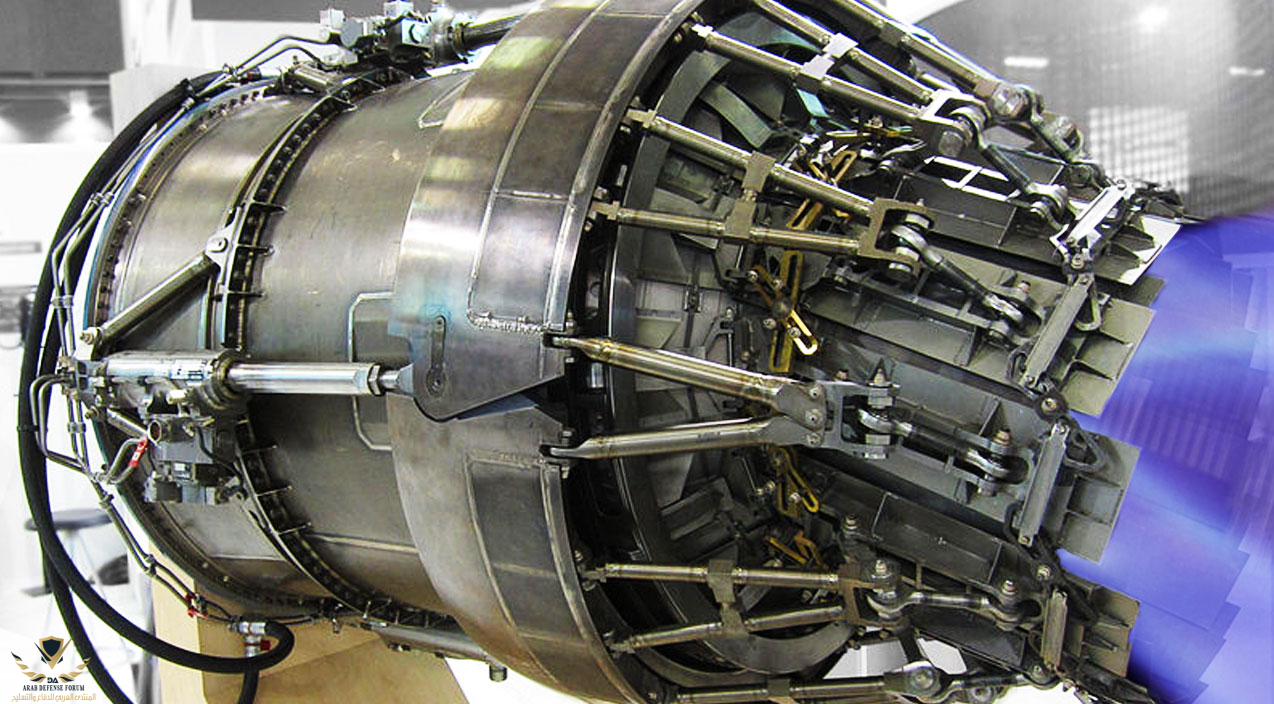

مشاهدة المرفق 301075


لكن شتان بين الثرى والثريا
مشاهدة المرفق 301076
مشاهدة المرفق 301077

​

فعلا هم امتلكوا اول محرك موجه ثلاثي الدفع و الامريكان ثنائي الدفع فقط



[Hercules]

اختبرت هذه الطائرة أساليب عالية التقنية للاقلاع و الهبوط في مدارج قصيرة.
كانت طائرة F-15 جزءًا من محاولة لتحسين Air Base operability (قابلية تشغيل القاعدة الجوية)
لتحسين فرص نجاة الطائرة و قدراتها القتالية في مطار يتعرض للقصف

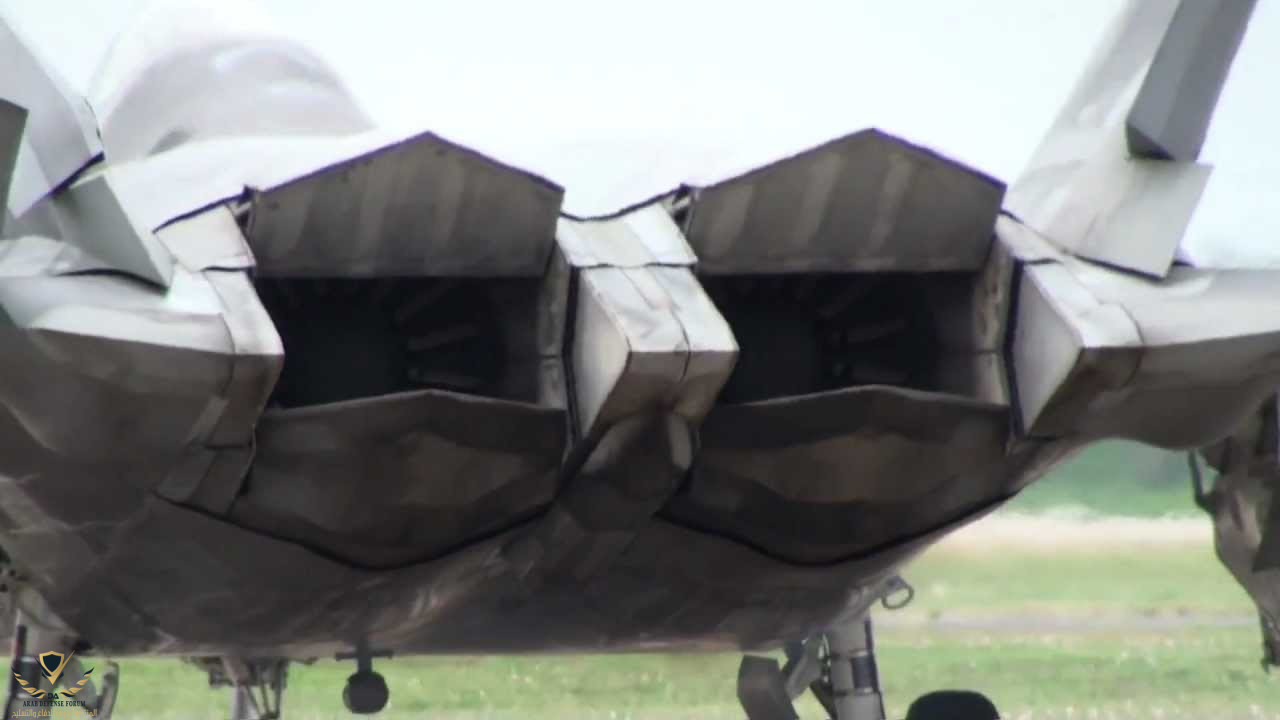

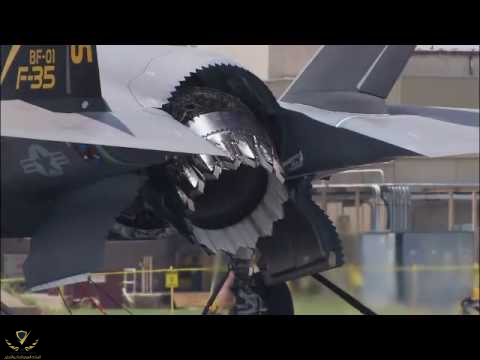

يعني تقريبا المقاتلة الوحيدة الغربية التي تملك محركات 2D هي الF-22 raptor

نحتاج للبحث في اسباب عدم اعتمادها على كثير من محركات المقاتلات
