تعرف على التحفة F-15 STOL/MTD أقوى مقاتلة في العالم لم ترى النور

[Firas607]

فادي الشام
هذا لوحده موسوعة

مواضيعه لازالت الى اليوم اراجعها
​

الله يسامح بعض الاعضاء كان اذا وضع موضوع ما عجبهم هاجموه



[Saudi silent]

" العنوان لجلب الانتباه على أسلوب @Saudi silent "


مشاهدة المرفق 301048

F-15 STOL/MTD

مشاهدة المرفق 300942

نبدأ على بركة الله بالتسمية
مشاهدة المرفق 300990
F-15 STOL/MTD

STOL = Short Take off & Landing
الاقلاع و الهبوط السريعين
MTD = Maneuver Technology Demonstrator
مطبق تقنية المناورة


مشاهدة المرفق 300991 بعض الصور الجميلة مشاهدة المرفق 300991

مشاهدة المرفق 300992

مشاهدة المرفق 300946

مشاهدة المرفق 300974

مشاهدة المرفق 300993

مشاهدة المرفق 300949



مشاهدة المرفق 300989التصميم و التطويرمشاهدة المرفق 300989


في سنة 1975 ، بدأ مركز أبحاث Langley في إجراء برامج لدراسة محركات الدفع الموجه Thrust vectoring ثنائية الأبعاد
وقد قدمت تلك الدراسات الحكومية والصناعية للمحركات ثنائية الأبعاد (2D) غير المتماثلة المحور في أوائل السبعينيات من القرن الماضي مكاسب كبيرة لمفاهيم المحركات ثنائية الأبعاد ذات الدفع الموجه.

مشاهدة المرفق 300950

مشاهدة المرفق 300952



في سنة 1977 ، بدأ Langley دراسة ادماج ( نظام الدفع الموجه، الدفع المعاكس ، وفوهات ثنائية الأبعاد 2D )
على F-15 مع ماكدونيل دوغلاس.
المحركات كانت تمتاز بحركية على مستوى واحد فقط
و لذلك فهي تعتبر 2D Thrust vectoring

مشاهدة المرفق 300963
مركز لانغلي للأبحاث

مشاهدة المرفق 300971مشاهدة المرفق 300970
منقول من منتدى صيني يتحدث عن نفس المبدأ وليس تصميم المحرك الامريكي

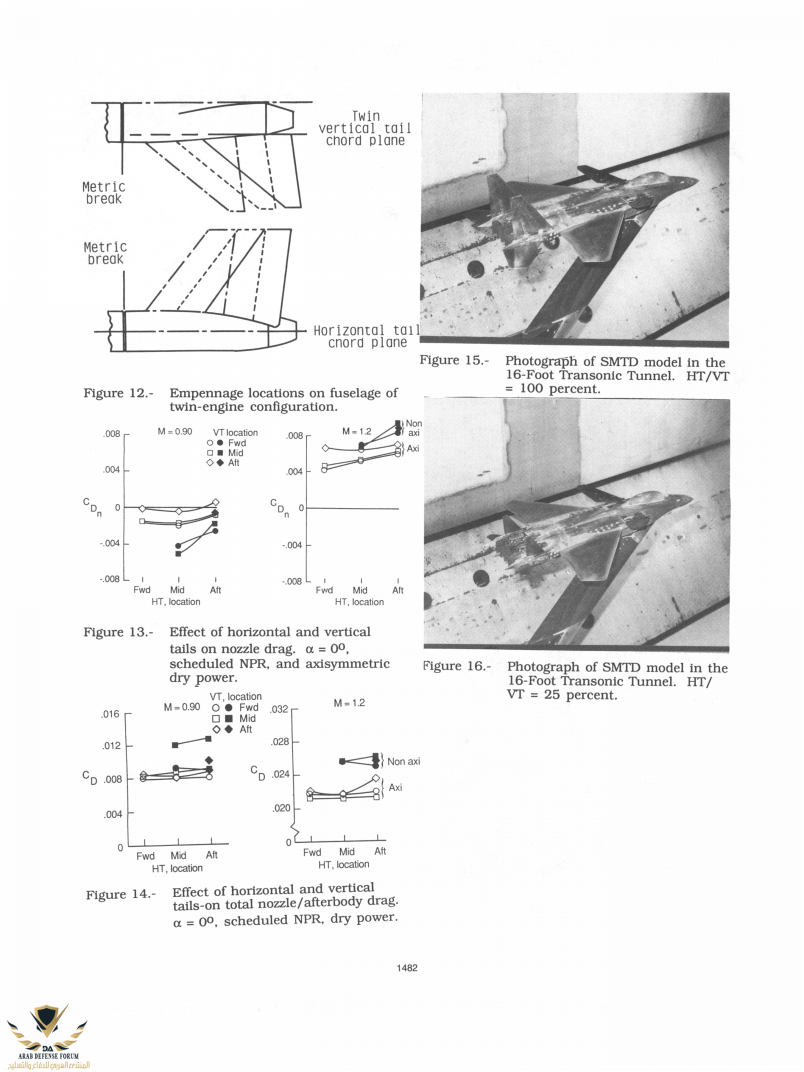

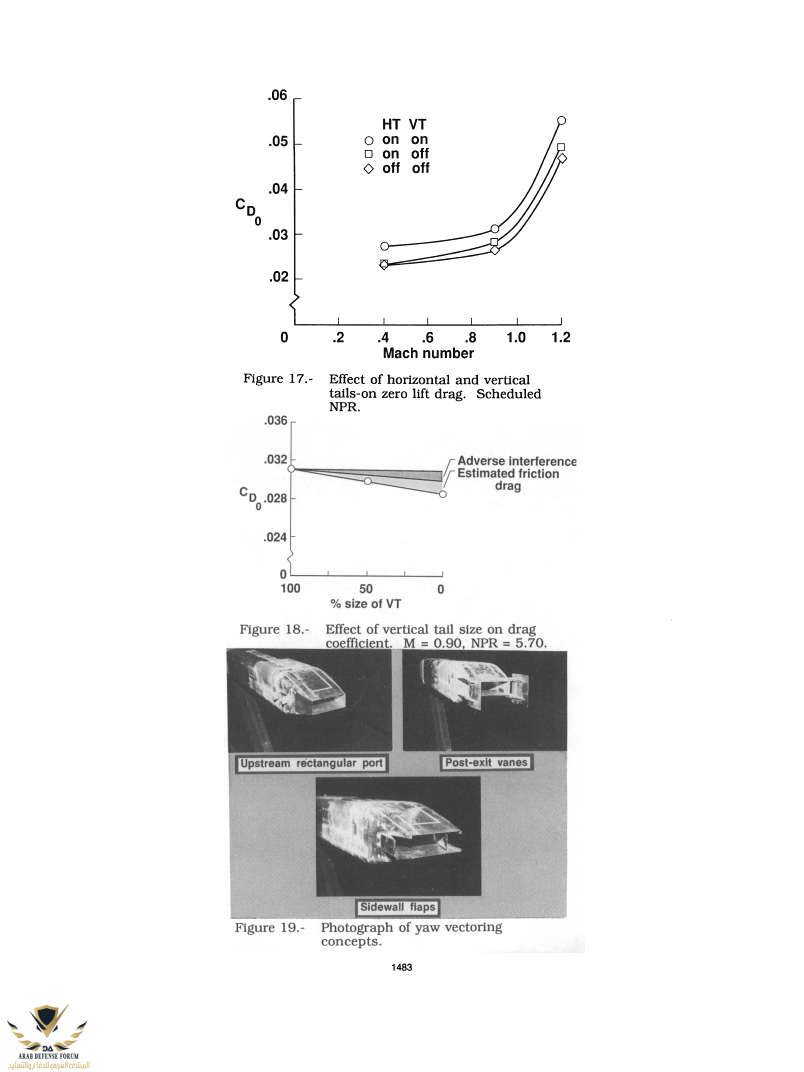

صور لنموذج المحرك الأمريكي الذي تم ادماجه على الاف15 بنجاح

مشاهدة المرفق 300965مشاهدة المرفق 300966
هذا كتاب رائع لمن يريد دراسة ادماج المحركات ذات الدفع الموجه على المقاتلات
الكاتب William P. Henderson
رابط الكتاب

في عام 1984 ، منح مختبر ديناميكيات الطيران ، قسم أنظمة الطيران بالقوات الجوية،عقدًا
لشركة ماكدونيل دوغلاس لتطوير طائرة تجريبية متطورة STOL / MTD

لقد طارت الطائرة المستخدمة في برنامج STOL / MTD عدة مرات منذ اكتمال البرنامج بنجاح سنة 1991
والذي استخدم محركات الدفع الموجه و جنيحات امامية من أجل تحسين الأداء على السرعة المنخفضة.

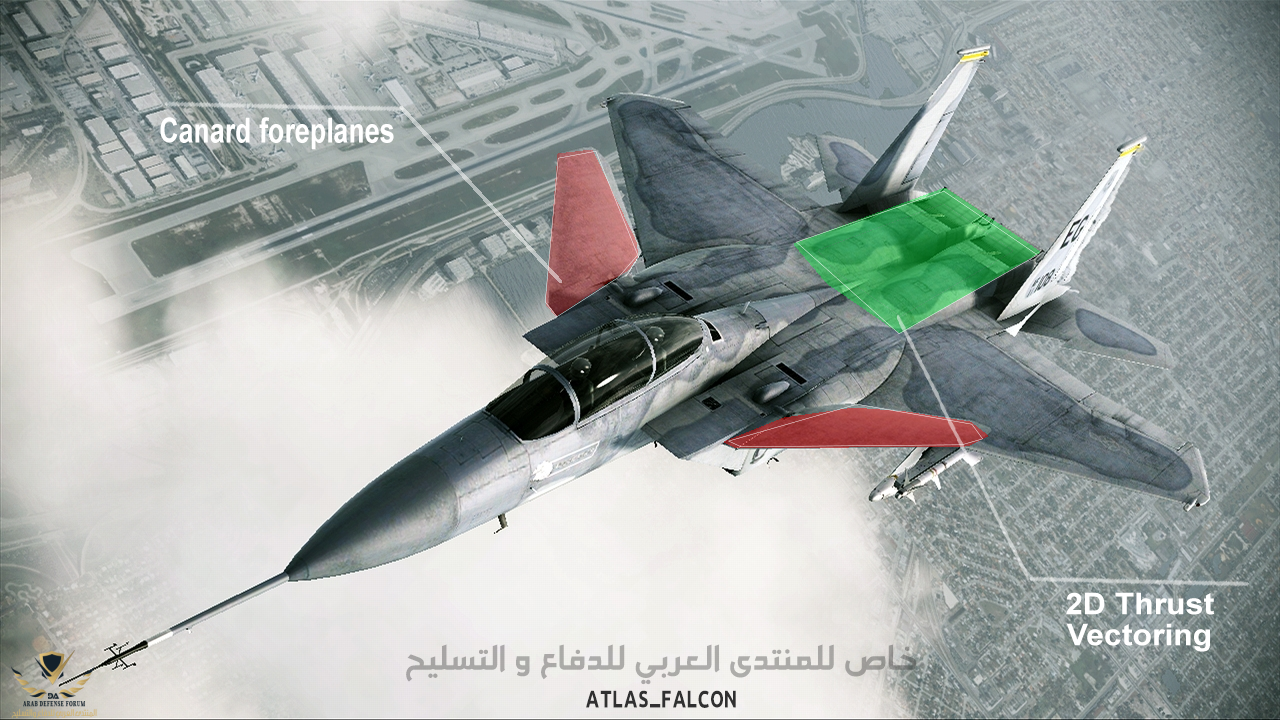

مشاهدة المرفق 300977


اختبرت هذه الطائرة أساليب عالية التقنية للاقلاع و الهبوط في مدارج قصيرة.
كانت طائرة F-15 جزءًا من محاولة لتحسين Air Base operability (قابلية تشغيل القاعدة الجوية)
لتحسين فرص نجاة الطائرة و قدراتها القتالية في مطار يتعرض للقصف


تم اختبار F-15 STOL / MTD على الهبوط والإقلاع من مدارج زلقة ومتضررة بالقنابل.
استخدمت الطائرة مزيجًا من دفع المحرك القابل للانعكاس ، وفوهات نفاثة يمكن أن تنحرف بمقدار 20 درجة ، وأجنحة أمامية كاذبة.
تم تركيب فوهات الدفع الموجه امامي / عكسي والأجنحة الأمامية الكاذبة على F-15 في عام 1988.

حصلت ناسا على الطائرة في عام 1993 واستبدلت المحركات بمحركات Pratt & Whitney F100-229
و تم الاعتماد على الاجنحة الأمامية الكاذبة من الاجنحة الخلفية للاستقرار الخاصة ب F/A-18.

مشاهدة المرفق 300984

مشاهدة المرفق 300986

بعد نهاية البرنامج التجريبي في 1991 اعلنت ماك دانول دوغلاس عن تحقيق طائرة F-15 STOL / MTD تائج أداء رائعة :

- قدرة على الاقلاع بسرعة منخفضة تصل 68 كم / الساعة
- اقلاع اسرع ب 25 بالمئة مقارنة مع الاف15 العادية
- القدرة على الهبوط في مدرج 500 متر فقط مقارنة ب 2.5 كلم بالنسبة للنسخة العادية
- الدفع المعاكس Thrust reversal يقلل سرعة الطائرة بشكل جيد جدا
- قدرة على المناورة بزاوية هجوم تبلغ 85 درجة


مشاهدة المرفق 301046 هذا الموضوع اهداء للاخوة مشاهدة المرفق 301047

- @TheWarrior009
- @Hercules


تم و لله الحمد


مشاهدة المرفق 301048
​

الله يعطيك العافيه موضوع مفيد جدآ ويستحق القراءة .. تنسيق اكثر من رائع



[ATLAS_FALCON]

وسائل اسقاط اف 15 لا تعتمد على مواجهة مماثلة لان العقيدة الشرقية تعتمد في الاساس على منظومات السام والطرازات الاحدث من انظمة الدفاع الجوي وصولا لسيد السماء اس 400

سيد السماء اس400
قد لا يحصل على فرصة الاطباق على مقاتلات غربية اصلا
لاداعي لاستظهار تشكيلة الصواريخ و الكروزات
القادرة على ضرب سيد السماء بدقة متناهية
عموما بالتوفيق في محاولة التصدي



[Firas607]

الله يعطيك العافيه موضوع مفيد جدآ ويستحق القراءة .. تنسيق اكثر من رائع

شو كمان اخ فادي السعودية



[ATLAS_FALCON]

الله يسامح بعض الاعضاء كان اذا وضع موضوع ما عجبهم هاجموه

لا علم لي صراحة بما حصل بين فادي الشام و الاعضاء
ايا يكن نتمنى عودة فادي​



[ATLAS_FALCON]

الله يعطيك العافيه موضوع مفيد جدآ ويستحق القراءة .. تنسيق اكثر من رائع

انت معلم و احنا منك نتعلم
​



[ATLAS_FALCON]

AGGRESSOR

​



[deter]

موضوع رائع يعطيك العافية (مش العافية اللي ببالك ) فعلا الطيران الخاص بناسا يحتاج موضوع منفرد



[Saudi silent]

أهلا و سهلا بك دائما عزيزي

أجهز موضوع حول الصواريخ الباليستية في الشرق الأوسط
به عدة معلومات جديدة حول الصواريخ السعودية الايرانية الاسرائيلية ...
لكنه يحتاج وقت حتى ينضج​

الله يقويك .. اختيار موفق وسيوضح ويبين لنا جوانب عدة .. وفقك الله



[ATLAS_FALCON]

موضوع رائع يعطيك العافية (مش العافية اللي ببالك ) فعلا الطيران الخاص بناسا يحتاج موضوع منفرد

العافيا فالمغرب = النار


بالفعل عزيزي
سنرى ما يمكن عمله في موضوع مقاتلات ناسا
و النسخ التجريبية
​



[ATLAS_FALCON]

الله يقويك .. اختيار موفق وسيوضح ويبين لنا جوانب عدة .. وفقك الله

الموضوع اخترته بسبب أحد الاعضاء هنا تحدث عن نظام دفاع جوي روسي و كيفية تصديه للصواريخ الباليستية
بارتفاع يبلغ 250 كلم و كنت سأضع رد فقط لكن اكتشفت ان الرد لن يكون كافيا
بسبب كمية المعلومات وجدت ان الحل الامثل هو عمل موضوع مفصل عن الصواريخ الباليستية
اعتمادا على عدة مراجع حتى نخلص من كمية الهبل التي تتراكم يوما بعد يوم ​



[باحث بالشأن الروسي]

مشاهدة المرفق 301149

الموضوع اخترته بسبب أحد الاعضاء هنا تحدث عن نظام دفاع جوي روسي و كيفية تصديه للصواريخ الباليستية
بارتفاع يبلغ 250 كلم و كنت سأضع رد فقط لكن اكتشفت ان الرد لن يكون كافيا
بسبب كمية المعلومات وجدت ان الحل الامثل هو عمل موضوع مفصل عن الصواريخ الباليستية
اعتمادا على عدة مراجع حتى نخلص من كمية الهبل التي تتراكم يوما بعد يوم ​

حقيقة لا الوم الاعضاء الذين هربو من المنتدى بسبب تسطيح وتسخيف المخالف وجعل السلاح الامريكي تابو و صخرة لا يمكن تفتيتها
كثير من الاعضاء بدون علم يخدمون المشروع الامبريالي الامريكي في العالم وجعل امريكا لها هيبة في مختلف المجالات ومن ضمنها المجال العسكري
الاسلحة الامريكية عرضة للفشل فمن صنعها بشر وراينا مصير اف 117 وخروجها الدرامي من الخدمة حتى قبل ان ينقضي نصف عمرها الزمني
مثال اخر ايران في بدايات الحرب مع صدام حسين ورثت من الشاه ترسانة من الاسلحة الامريكية رغم ذلك لم يشفع لها تراسنتها الامريكية في تحقيق نصر على صدام حسين
فيتنام اروع الامثلة على ان السلاح الامريكي لم يشفع في حسم الحرب والقضاء على الشيوعيين

امريكا خدمها الاقتصاد و الدولار وخروجها من الحرب العالمية الثانية بدون طلقة مسدس داخل حدودها خرجت منتصرة والحرب بعيدة عنها ولم تحتاج لمشروع لاعادة البناء او خسائر مليونية في الارواح

نقطة اخيرة انهيار الاتحاد السوفييتي وانهيار المنظومة الشيوعية عزز من بهرجة الامريكان و خروجهم من الحرب الباردة انها الدولة التي لا تقهر وهي شرطي العالم رغم ان انهيار السوفييت كان اقتصادي وسياسي وليس له علاقة بقوة الترسانة العسكرية لروسيا



[Ozone]

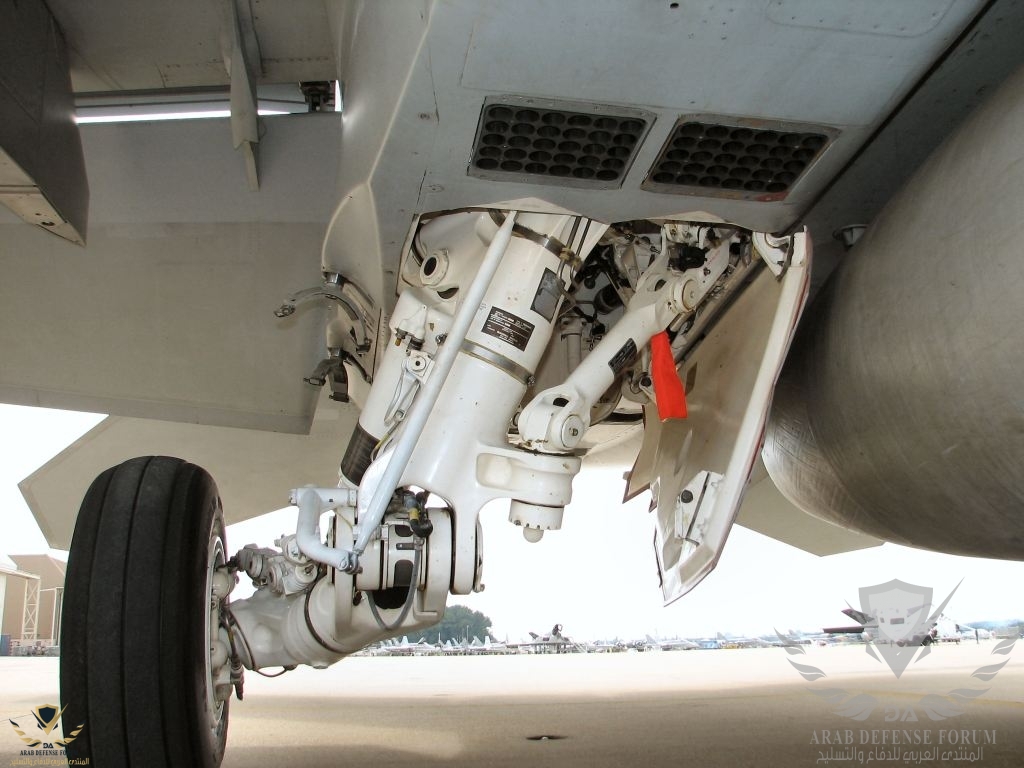

اكثر حوادث هبوط تحدث للهورنيت تكون بسبب تلف معدات العجلات الخلفية للهبوط. تحدث لها التواء ولكنه قابل للاصلاح. تكثر هذه الملاحظة على الF-18 الكندية والاسبانية.

العجله الخلفيه للسوبر هورنت



[Ozone]

زبون بحجم كوريا الجنوبية والمملكة العربية السعودية قادر على ضخ عشرات المليارات من الدولارات في شرايين الصناعة الامريكية هذا كمثال
من هم زبائن روسيا ؟ واساسا الان الوضع اشتد صعوبة على الصناعات الروسية بقانون جاستا المتمثل في العقوبات الامريكية لشراء السلاح الروسي
اضف نقطة تكلفة الصيانة لمعظم المقاتلات الروسية هي بنسبة 25% من مثيلاتها في المقاتلات الامريكية

يوجد لدى روسيا زبائن مقتدرين ماديا لو كانت تستطيع تقديم منتجات تناسب طموحاتهم الهند و الصين و فيتنام و الجزائر و ومصر


أيضاً فارق القدرات الإلكترونية عن منتحات غربيه مثل الفرنسية و الاوربية وليس فقط الأمريكية وقصر العمر الافتراضي المحركات و البدن



[ATLAS_FALCON]

حقيقة لا الوم الاعضاء الذين هربو من المنتدى بسبب تسطيح وتسخيف المخالف وجعل السلاح الامريكي تابو و صخرة لا يمكن تفتيتها
كثير من الاعضاء بدون علم يخدمون المشروع الامبريالي الامريكي في العالم وجعل امريكا لها هيبة في مختلف المجالات ومن ضمنها المجال العسكري
الاسلحة الامريكية عرضة للفشل فمن صنعها بشر وراينا مصير اف 117 وخروجها الدرامي من الخدمة حتى قبل ان ينقضي نصف عمرها الزمني
مثال اخر ايران في بدايات الحرب مع صدام حسين ورثت من الشاه ترسانة من الاسلحة الامريكية رغم ذلك لم يشفع لها تراسنتها الامريكية في تحقيق نصر على صدام حسين
فيتنام اروع الامثلة على ان السلاح الامريكي لم يشفع في حسم الحرب والقضاء على الشيوعيين

امريكا خدمها الاقتصاد و الدولار وخروجها من الحرب العالمية الثانية بدون طلقة مسدس داخل حدودها خرجت منتصرة والحرب بعيدة عنها ولم تحتاج لمشروع لاعادة البناء او خسائر مليونية في الارواح

نقطة اخيرة انهيار الاتحاد السوفييتي وانهيار المنظومة الشيوعية عزز من بهرجة الامريكان و خروجهم من الحرب الباردة انها الدولة التي لا تقهر وهي شرطي العالم رغم ان انهيار السوفييت كان اقتصادي وسياسي وليس له علاقة بقوة الترسانة العسكرية لروسيا

لم ارد تحريف الموضوع لكن

-بالنسبة لاسطوانة " هروب الاعضاء "
المنتدى بخير و هو افضل منتدى عربي للدفاع و التسليح
ولا زال الاعضاء الجدد يتوافدون عليه
المنتدى يسمح للجميع بابداء رايه و الدليل مشاركاتك و دفاعك عن العقيدة الروسية ليل نهار
و لا أحد يمنعك او يحرمك من المشاركة

-بالنسبة لخدمة المشروع الامريكي
ان كنت اخدم المشروع الامريكي فانت بتضخيمك للسلاح الروسي تخدم المشروع الروسي
لذلك فلا يوجد فرق بيننا
كلانا يطبل لليلاه

-اما بخصوص الاسلحة الامريكية
فلا احد قال بانها لا تفشل وانها من كوكب آخر ... الخ
هي جيدة مقارنة بالروسية


​



[3z00z-24]

مقاتلات الميج لازالت تعمل من عقود طويلة في كثير من دول العالم وكلامك غير صحيح

ايش الغير صحيح !!

للأسف انت فقط ترغب بالتطبيل والجدال من اجل الجدال ولا تبحث عن المعلومة للفائدة والاستزادة

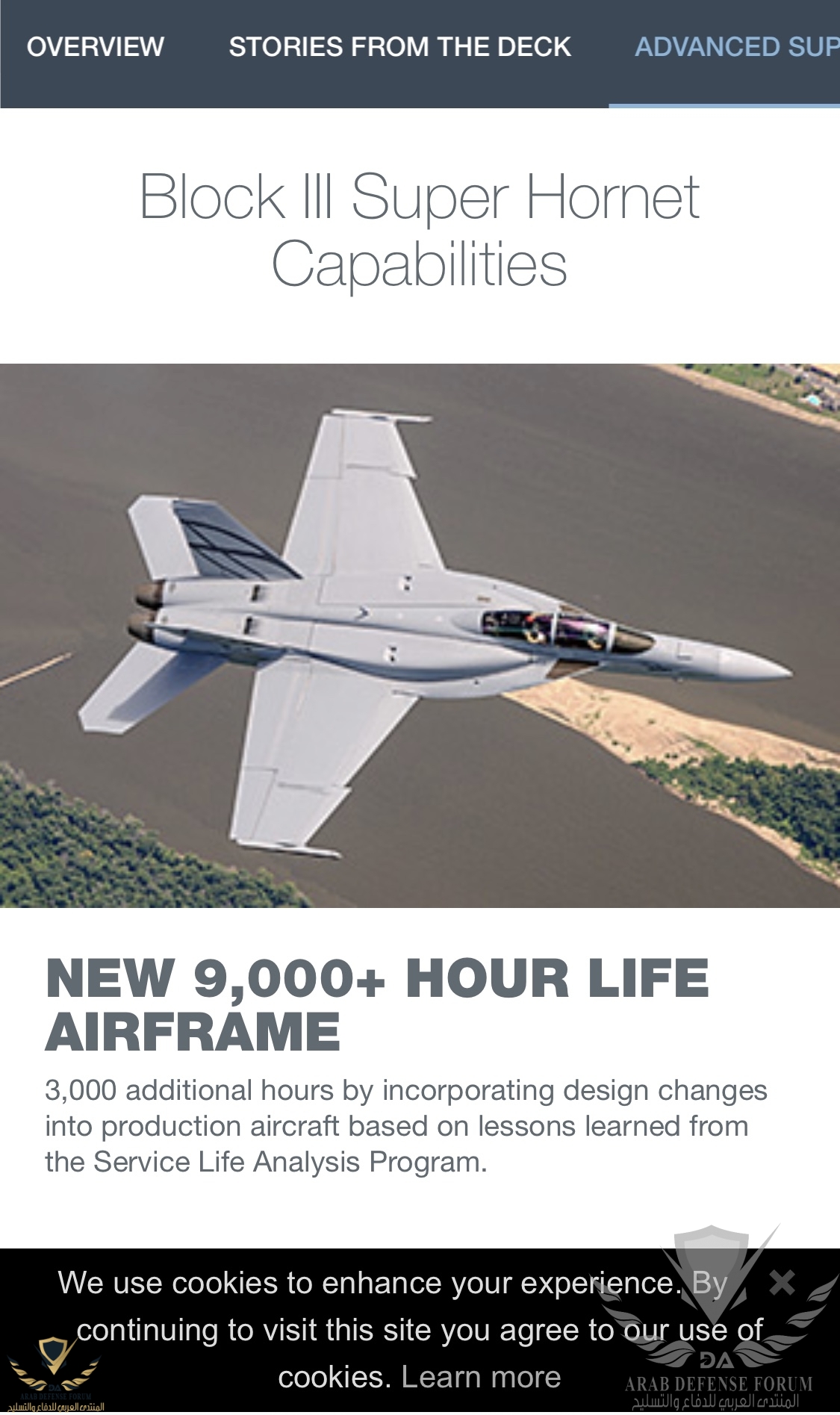

F-18 Super Hornet
لها lifespan يقدر ب ٩٠٠٠ ساعة طيران

F/A-18 Super Hornet

Boeing has developed the Block III Super Hornet to complement existing and future air wing capabilities. The upgrades have evolved to complement other U.S. Navy aircraft to effectively operate together in the air wing for decades to come.

www.boeing.com

F-16 لها برضوا lifespan يقدر ب ٨٠٠٠ ساعة طيران ومن الممكن رفعة الى ١٢ الف ساعة طيران حسب كلام الشركة المصنعة لوكهيد مارتن

Lockheed says it can double F-16's service life, but will have to compete for opportunity

The U.S. Air Force appears to be breathing new life into its fleet of F-16s, with plans for upgrades and structural work inching forward.

www.defensenews.com

F-15 الحديثة كالقطرية والسعودية SA لها Lifespan يصل ل ٢٠ الف ساعة طيران

The Air Force's Venerable F-15 Gets a Makeover

An upgrade to the fighter jet, to be first deployed with Qatar's Air Force, is designed to complement the newer F-35 in combat missions.

www.google.com

وعلى سبيل المقارنة

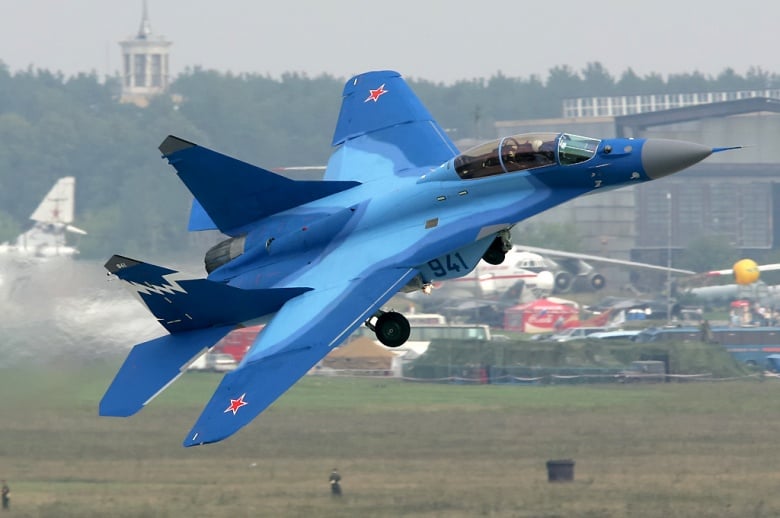

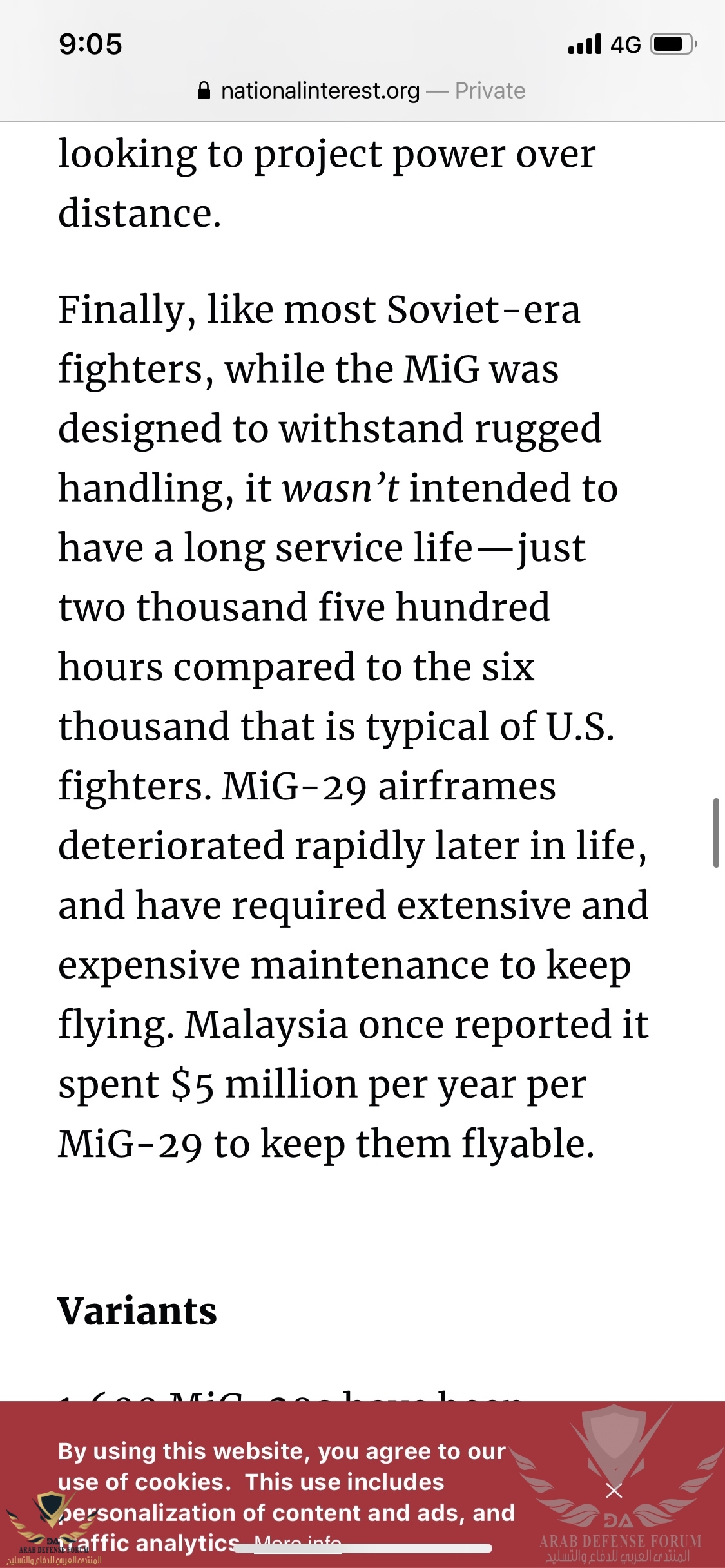

Mig-29 لها lifaspan ب ٢٥٠٠ ساعة طيران فقط

وبعد قرائتي للمقال وجدت ان ما يشاع عن الطائرات الروسية بأنها قليلة التكاليف في الصيانة الخ من الكلام التشجيعي للمنتجات الروسية غير صحيح

ففي نفس المقال يتحدث عن ان القوات الجوية الماليزية سبق ان صرحت بأنها كانت تدفع ما يقارب ٥ مليون دولار سنويا لجعلها قابلة للأستعمال !!!!

Russia's MiG-29 Fulcrum: A Super Fighter or Super Failure?

They were hot rides—but with significant downsides.

nationalinterest.org



[أبو يعقوب]

الموضوع رائع و تنسيق أروع تسلم ايديك.
الأجنحة الأمامية شكلها مزعج جدا



[TU-95-II]

الاختلاف لا يفسد للود قضية
هذه هدية مني



مشاهدة المرفق 301127​

حسبنا الله



[Ozone]



[TU-95-II]

حسبنا الله

الهيبة تخليكم ترسلون طائراتكم من كل مكان ..
