تعرف على التحفة F-15 STOL/MTD أقوى مقاتلة في العالم لم ترى النور
- بادئ الموضوع ATLAS_FALCON
- تاريخ البدء
- إنضم
- 26 مارس 2015
- المشاركات
- 18,587
- التفاعل
الامريكيين قطعو مراحل طويلة في تطوير المقاتلات
ليأتي الروس مع هرطقات روسيا اليوم ليطبلو للمقاتلات البخارية
- إنضم
- 26 مارس 2015
- المشاركات
- 18,587
- التفاعل
يا اسطورة يا معذبهم
- إنضم
- 2 أكتوبر 2014
- المشاركات
- 11,779
- التفاعل
ومقياس التفوق للى الروس بالحركات البهلوانية وليس بالقدرات
مرونة السوخوي مثل مرونة انا كوشنينكو
- إنضم
- 26 مارس 2015
- المشاركات
- 18,587
- التفاعل
ومقياس التفوق للى الروس بالحركات البهلوانية وليس بالقدرات
مرونة السوخوي مثل مرونة انا كوشنينكو
و اطلاق الflares من مؤخرة المقاتلة في المناورات مثل لي ف بالك بالضبط
- إنضم
- 24 يونيو 2019
- المشاركات
- 363
- التفاعل
- الدولة
يقلك المثل لو كان فيه خير ماكان رماه الطير
مشروع لم يكتب له النجاح
مشروع لم يكتب له النجاح
- إنضم
- 25 أغسطس 2016
- المشاركات
- 24,410
- التفاعل
- الدولة
الاخوة في روسيا نجحو في امتلاك محرك بالدفع الموجه
مؤخرا فقط
تم تركيبه على السو35
لكن شتان بين الثرى والثريا
مؤخرا فقط
تم تركيبه على السو35
لكن شتان بين الثرى والثريا
- إنضم
- 26 مارس 2015
- المشاركات
- 18,587
- التفاعل
على قول ناس الغيوان
فرق كبييييييييييييييييييير بين الدبانة و البطانة
فرق كبييييييييييييييييييير بين الدبانة و البطانة
- إنضم
- 2 أكتوبر 2014
- المشاركات
- 11,779
- التفاعل
وليتك فهمت او قرأت الموضوع زين.يقلك المثل لو كان فيه خير ماكان رماه الطير
مشروع لم يكتب له النجاح
المشروع هذا تحول الى مشروع مقاتلة اختبارية.
هذا المشروع ساهم في خروج ابداعات مثل محركات الرابتور وتقنيات الdigital fly by wire وانظمة الحرب الالكترونية والتحكم الشاملة بالمقاتلات وغيرها من الامور.
انتهت خدمة المشروع هذا في 2009
- إنضم
- 24 يونيو 2019
- المشاركات
- 363
- التفاعل
- الدولة
قريته وعارفه وفاهمه كمان
عشان كذا قلت
لو كان فيه الخير
المشروع هذا كلف أكثر من ميتين مليار دولار
وليس اكيد أنه محرك الرابتور لانه كان تبرير الكونجرس الأمريكي من أجل تبرير الميزانيه الخرافيه
حتى الرابتور مشروعها توقف حتى التطوير توقف وتم تفكيك المصنع الخاص بها
تقول ليه امريكا عملت كده معا التحفه بتعتها
- إنضم
- 2 أكتوبر 2014
- المشاركات
- 11,779
- التفاعل
مرة ثانية تثبت انك لم تقرأ.
بدلبل انك تتحدث عن مشروع الرابتر وانا لم اذكر سوى ان مقاتلة F-15stol/mtd ساهمت في ابداعات مثل محركات الرابتر .
الله يرضى عليك لا تدرعم
- إنضم
- 25 أغسطس 2016
- المشاركات
- 24,410
- التفاعل
- الدولة
فيزيائيا الفكرة صحيحة و عبقرية و تحسب لآنا كنيشينكو
بس لا تركز
بس لا تركز
- إنضم
- 2 أكتوبر 2014
- المشاركات
- 11,779
- التفاعل
" العنوان لجلب الانتباه على أسلوب@Saudi silent "
مشاهدة المرفق 301048

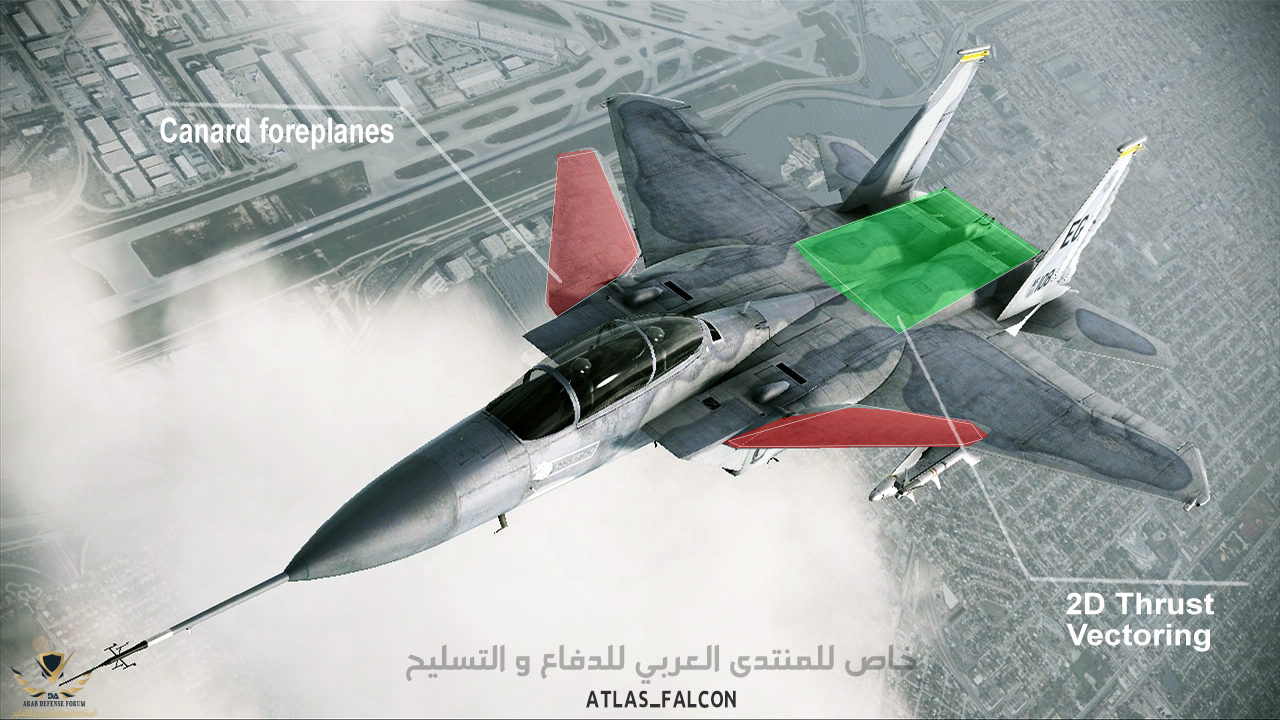

F-15 STOL/MTD
مشاهدة المرفق 300942
نبدأ على بركة الله بالتسمية
مشاهدة المرفق 300990
F-15 STOL/MTD
STOL = Short Take off & Landing
الاقلاع و الهبوط السريعين
MTD = Maneuver Technology Demonstrator
مطبق تقنية المناورة

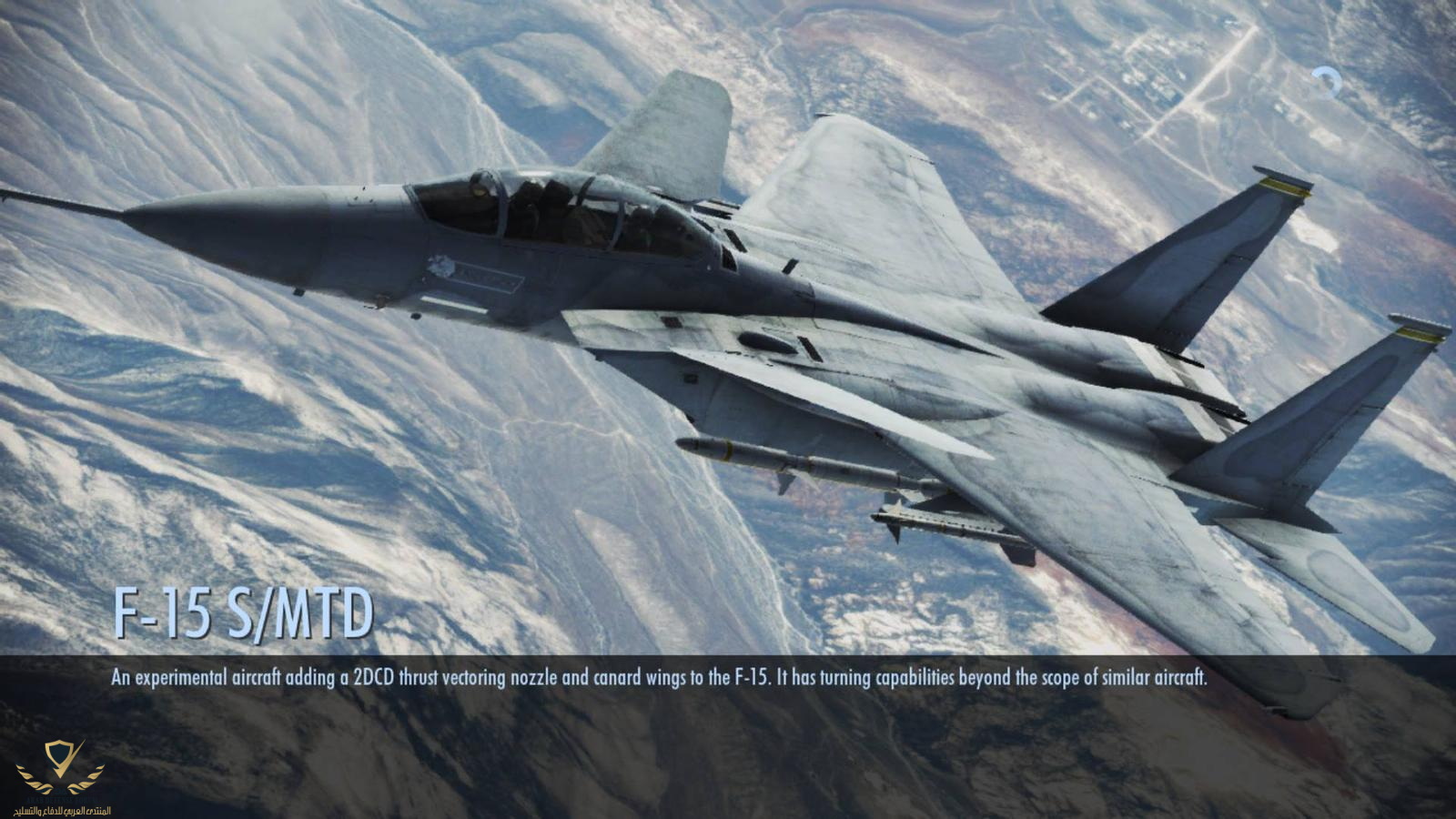

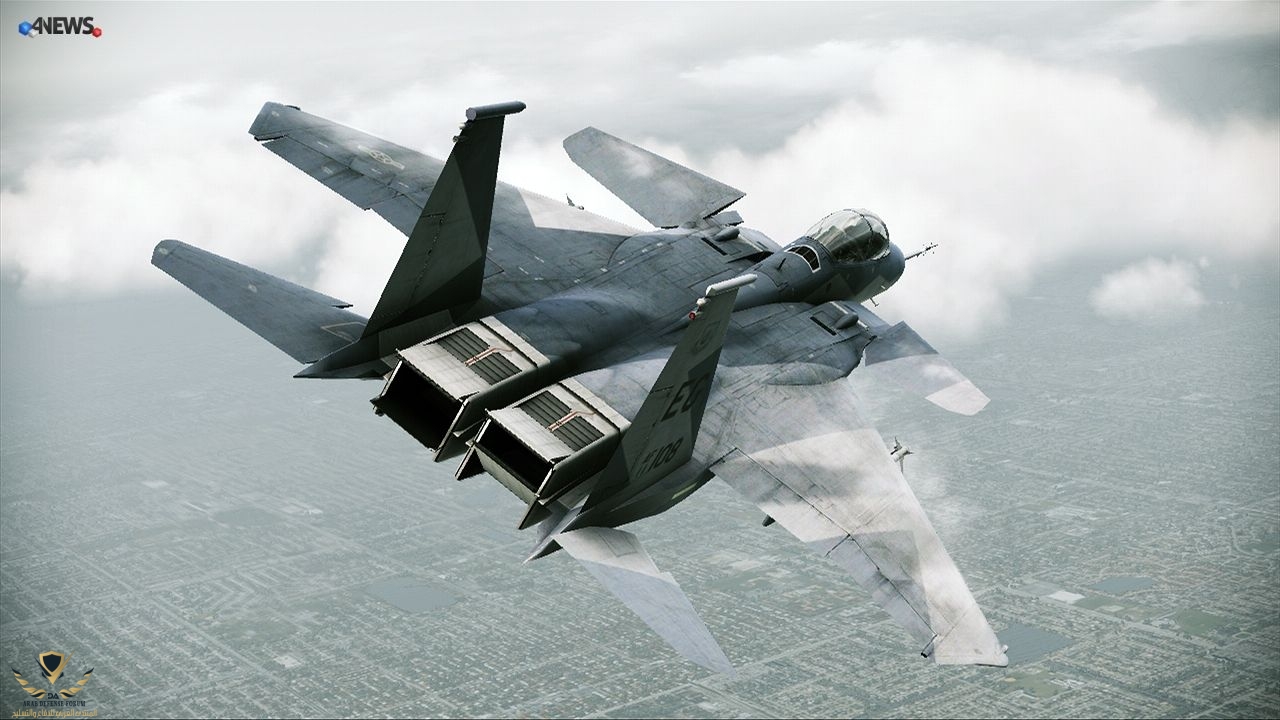

مشاهدة المرفق 300991 بعض الصور الجميلة مشاهدة المرفق 300991
مشاهدة المرفق 300992
مشاهدة المرفق 300946
مشاهدة المرفق 300974
مشاهدة المرفق 300993
مشاهدة المرفق 300949
مشاهدة المرفق 300989التصميم و التطويرمشاهدة المرفق 300989
في سنة 1975 ، بدأ مركز أبحاث Langley في إجراء برامج لدراسة محركات الدفع الموجه Thrust vectoring ثنائية الأبعاد
وقد قدمت تلك الدراسات الحكومية والصناعية للمحركات ثنائية الأبعاد (2D) غير المتماثلة المحور في أوائل السبعينيات من القرن الماضي مكاسب كبيرة لمفاهيم المحركات ثنائية الأبعاد ذات الدفع الموجه.

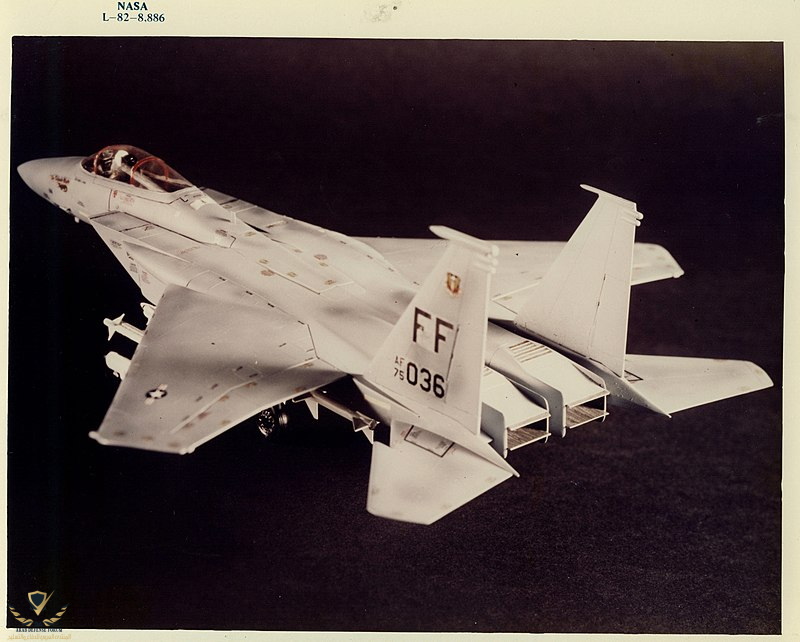

مشاهدة المرفق 300950

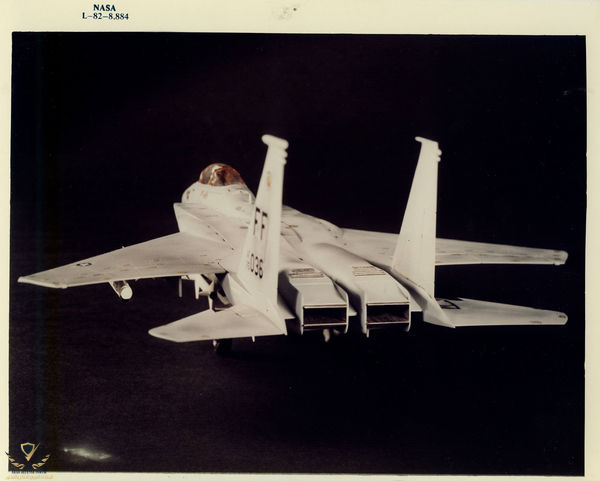

مشاهدة المرفق 300952
في سنة 1977 ، بدأ Langley دراسة ادماج ( نظام الدفع الموجه، الدفع المعاكس ، وفوهات ثنائية الأبعاد 2D )
على F-15 مع ماكدونيل دوغلاس.
المحركات كانت تمتاز بحركية على مستوى واحد فقط
و لذلك فهي تعتبر 2D Thrust vectoring

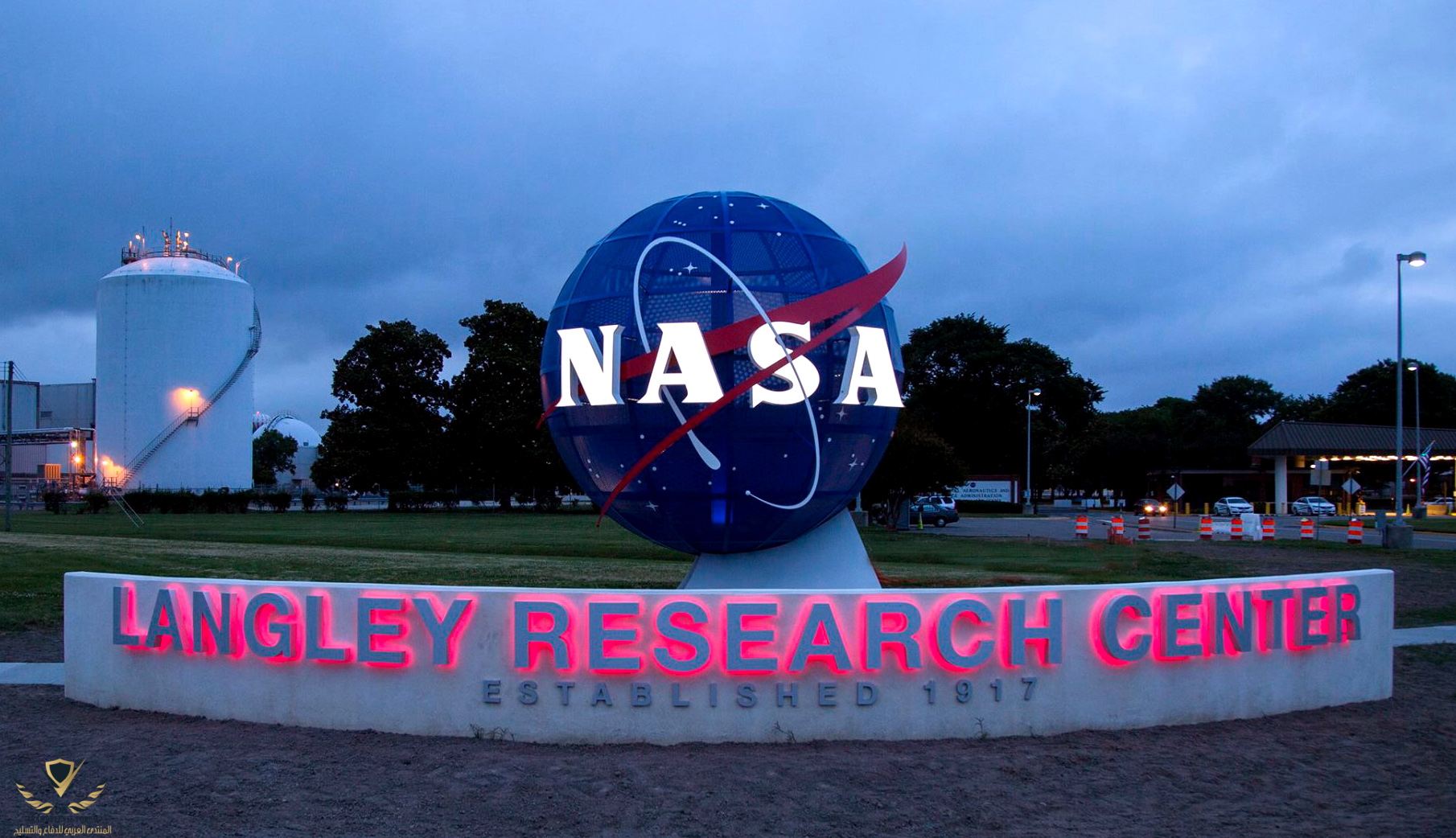

مشاهدة المرفق 300963
مركز لانغلي للأبحاث
مشاهدة المرفق 300971مشاهدة المرفق 300970

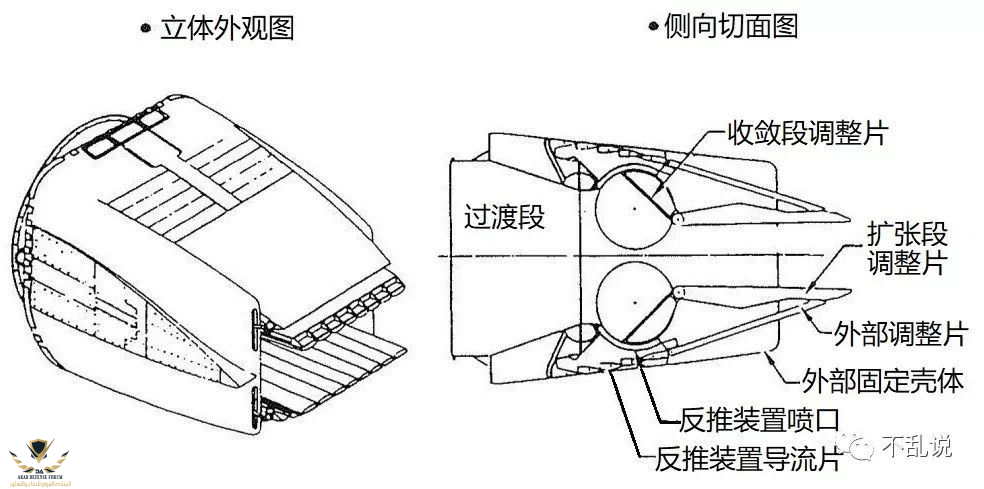

منقول من منتدى صيني يتحدث عن نفس المبدأ وليس تصميم المحرك الامريكي

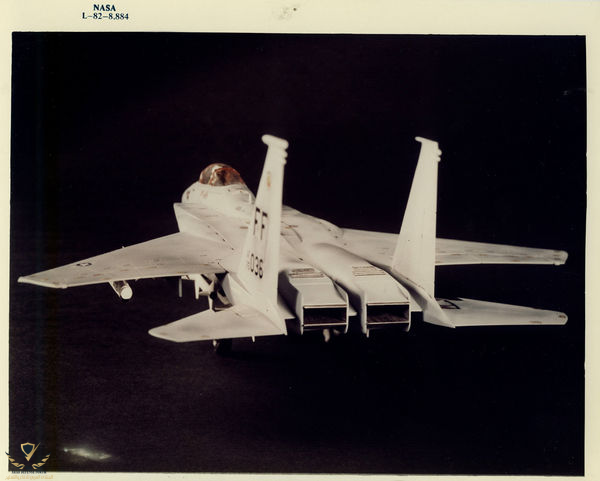

صور لنموذج المحرك الأمريكي الذي تم ادماجه على الاف15 بنجاح
مشاهدة المرفق 300965مشاهدة المرفق 300966
هذا كتاب رائع لمن يريد دراسة ادماج المحركات ذات الدفع الموجه على المقاتلات
الكاتب William P. Henderson
رابط الكتاب

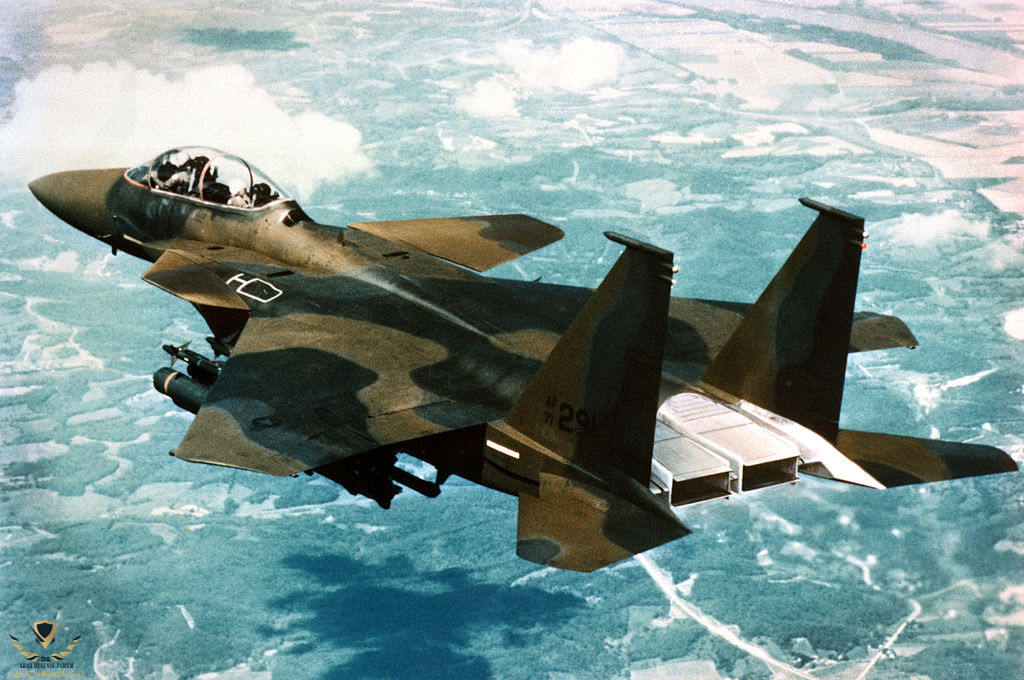

في عام 1984 ، منح مختبر ديناميكيات الطيران ، قسم أنظمة الطيران بالقوات الجوية،عقدًا
لشركة ماكدونيل دوغلاس لتطوير طائرة تجريبية متطورة STOL / MTD
لقد طارت الطائرة المستخدمة في برنامج STOL / MTD عدة مرات منذ اكتمال البرنامج بنجاح سنة 1991
والذي استخدم محركات الدفع الموجه و جنيحات امامية من أجل تحسين الأداء على السرعة المنخفضة.
مشاهدة المرفق 300977
اختبرت هذه الطائرة أساليب عالية التقنية للاقلاع و الهبوط في مدارج قصيرة.
كانت طائرة F-15 جزءًا من محاولة لتحسين Air Base operability (قابلية تشغيل القاعدة الجوية)
لتحسين فرص نجاة الطائرة و قدراتها القتالية في مطار يتعرض للقصف
تم اختبار F-15 STOL / MTD على الهبوط والإقلاع من مدارج زلقة ومتضررة بالقنابل.
استخدمت الطائرة مزيجًا من دفع المحرك القابل للانعكاس ، وفوهات نفاثة يمكن أن تنحرف بمقدار 20 درجة ، وأجنحة أمامية كاذبة.
تم تركيب فوهات الدفع الموجه امامي / عكسي والأجنحة الأمامية الكاذبة على F-15 في عام 1988.

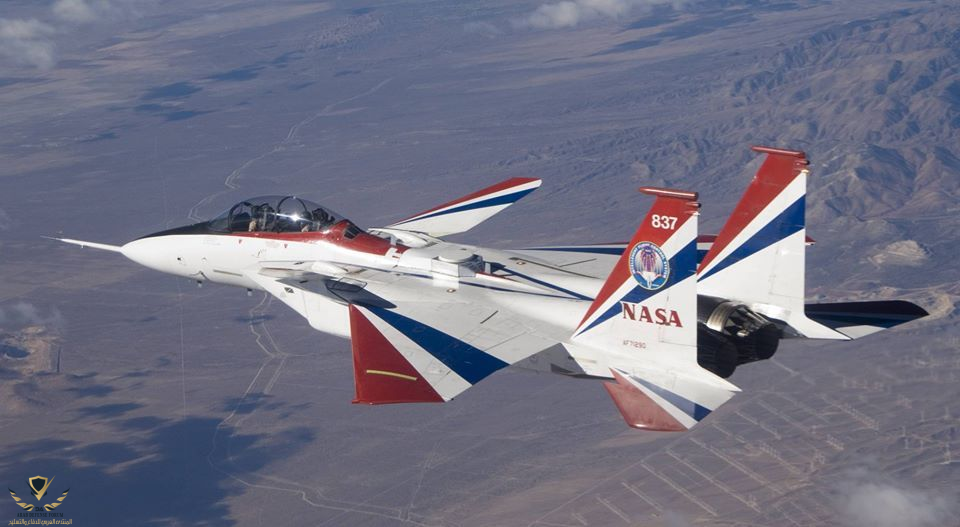

حصلت ناسا على الطائرة في عام 1993 واستبدلت المحركات بمحركات Pratt & Whitney F100-229
و تم الاعتماد على الاجنحة الأمامية الكاذبة من الاجنحة الخلفية للاستقرار الخاصة ب F/A-18.

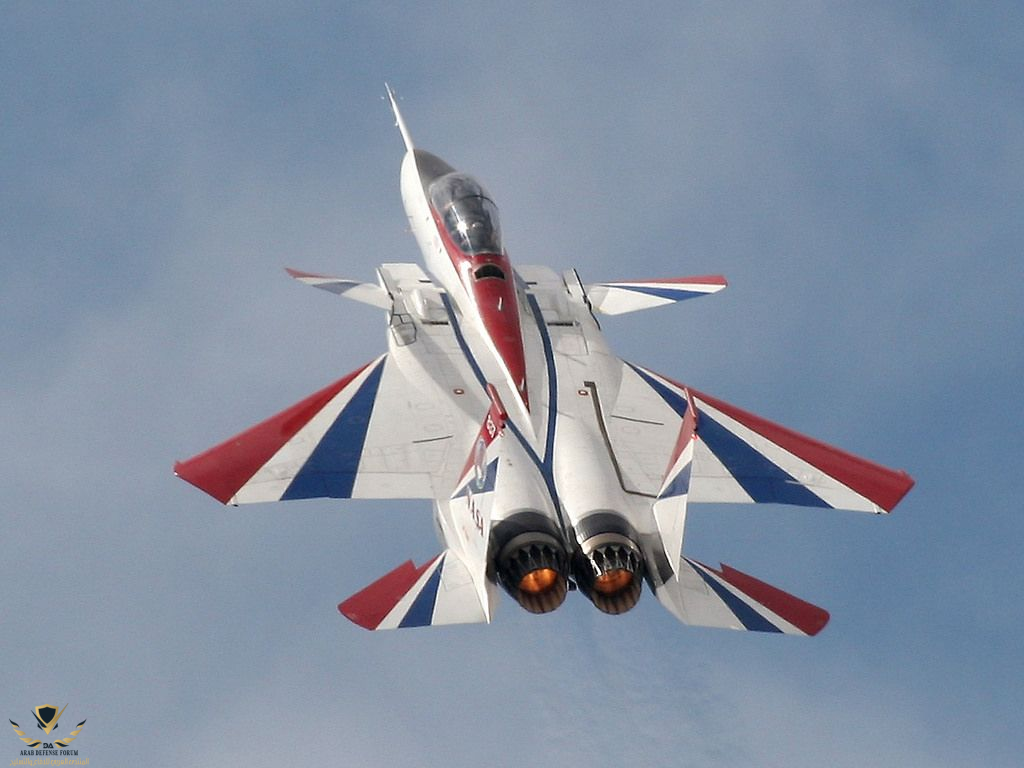

مشاهدة المرفق 300984
مشاهدة المرفق 300986
بعد نهاية البرنامج التجريبي في 1991 اعلنت ماك دانول دوغلاس عن تحقيق طائرة F-15 STOL / MTD تائج أداء رائعة :
- قدرة على الاقلاع بسرعة منخفضة تصل 68 كم / الساعة
- اقلاع اسرع ب 25 بالمئة مقارنة مع الاف15 العادية
- القدرة على الهبوط في مدرج 500 متر فقط مقارنة ب 2.5 كلم بالنسبة للنسخة العادية
- الدفع المعاكس Thrust reversal يقلل سرعة الطائرة بشكل جيد جدا
- قدرة على المناورة بزاوية هجوم تبلغ 85 درجة
مشاهدة المرفق 301046 هذا الموضوع اهداء للاخوة مشاهدة المرفق 301047
-@TheWarrior009
-@Hercules
تم و لله الحمد
مشاهدة المرفق 301048
اروح و ارجع و انشغل عن المنتدى ، و اطلس لا زال مبدع.
الروسية كأنها بطة عرجاء ههههه
- إنضم
- 25 أغسطس 2016
- المشاركات
- 24,410
- التفاعل
- الدولة
ترجع لينا سالم غانم عزيزي ماجلان
- إنضم
- 2 أكتوبر 2014
- المشاركات
- 11,779
- التفاعل
مؤخرة السوخوي كبيرة
- إنضم
- 25 أغسطس 2018
- المشاركات
- 3,713
- التفاعل
- الدولة
اي وقت يمديهم اخراج معلومات هاذا المشروع الالماسي وتركيبها على اي طيارة جيل رابع لتصبح +4
- إنضم
- 25 أغسطس 2016
- المشاركات
- 24,410
- التفاعل
- الدولة
مؤخرة السوخوي كبيرة
Hercules -محظور-
- إنضم
- 13 مارس 2008
- المشاركات
- 7,012
- التفاعل
- الدولة
:قلب الطاولة:
