متابعة برنامج مقاتلات Eurofighter Typhoon

[DAGGER]

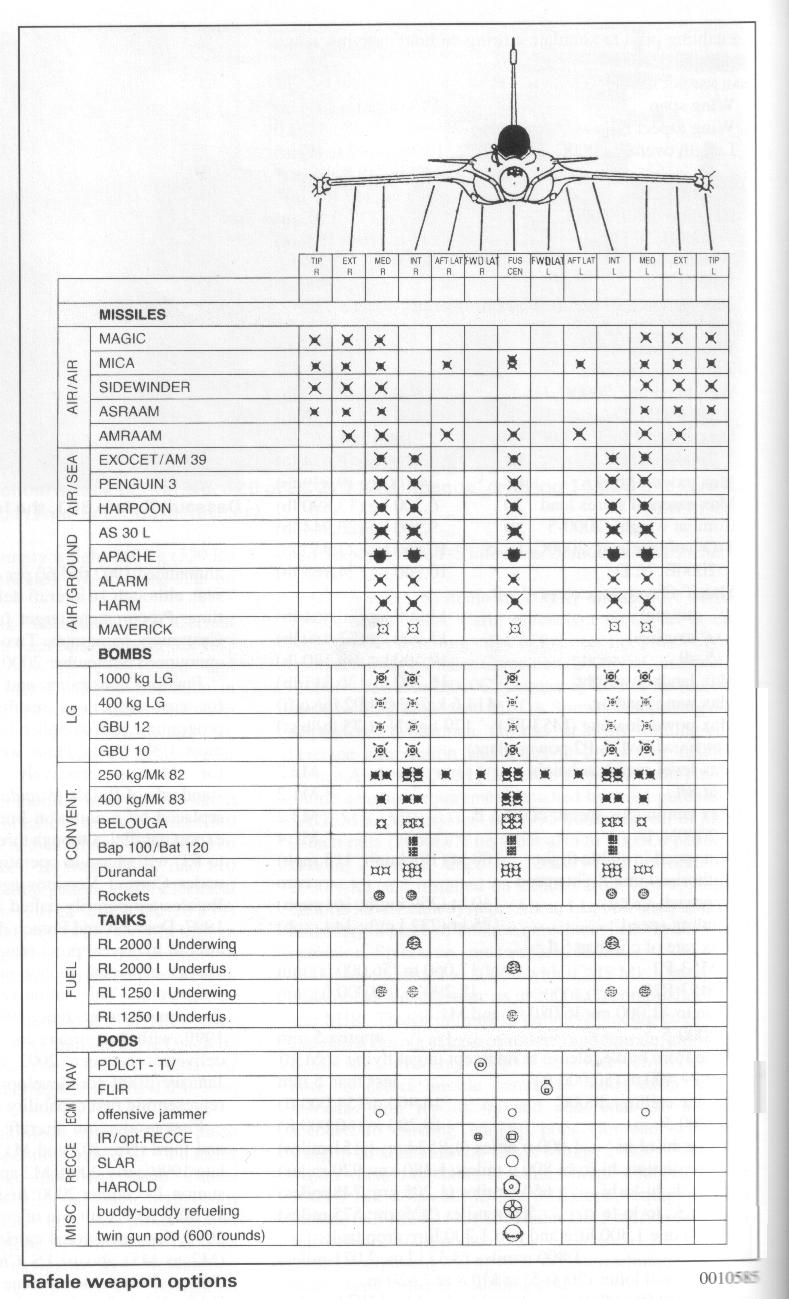

أخ كميكازي وش فهمت من هالصورة

؛ث:



[DAGGER]

اعرفه جيدا ... والصورة بالمناسبة مقتبسة من مقال بعنوان ( الرافال الفرنسية تكمل اختبارات اطلاق الميتيور )


French Air Force's Rafale completes Meteor missile test firing
0


18 October 2012

The French Air Force's Rafale fighter aircraft has successfully test fired the Meteor beyond visual range air-to-air missile (BVRAAM) at the French defence procurement agency's (DGA) Flight Test Center in Cazaux, south-western France.

Known as the B301, the aircraft underwent two successful test firings of the new-generation missile on the 4th and 10th October 2012 respectively.

A total of 200 Meteor missiles were ordered by the DGA from MBDA UK under an undisclosed deal in January 2011, for integration into French Rafale fighters to help enhance air-to-air and air-to-surface attack capabilities.

Developed by MBDA, the Meteor is an active radar guided missile designed to provide a multi-shot capability against long-range manoeuvring targets such as fast jets, small unmanned aerial vehicles and cruise missiles in a heavy electronic countermeasures (ECM) environment.

Designed to replace the AIM-120 advanced medium-range air-to-air missiles (AMRAAMs), the Meteor is capable of autonomously engaging air targets during day and night, and in all weather conditions.

The missiles are also expected to be mounted on the Swedish Air Force's Saab Jas 39 Gripen fighter jets in 2014 to 2015, and the UK Royal Air Force's Eurofighter Typhoons in 2015-2016.

Powered by two Snecma M88 turbofan engines, Rafale is a delta-wing fighter aircraft designed to simultaneously conduct air supremacy, interdiction, reconnaissance, as well as airborne nuclear deterrent missions.

A total of 62 B and C variants of the fighter jet are currently operational with the French Air Force and have served during combat operations in Afghanistan and Libya.


http://www.airforce-technology.com/news/newsfrench-air-force-rafale-missile


وصور للذكرى

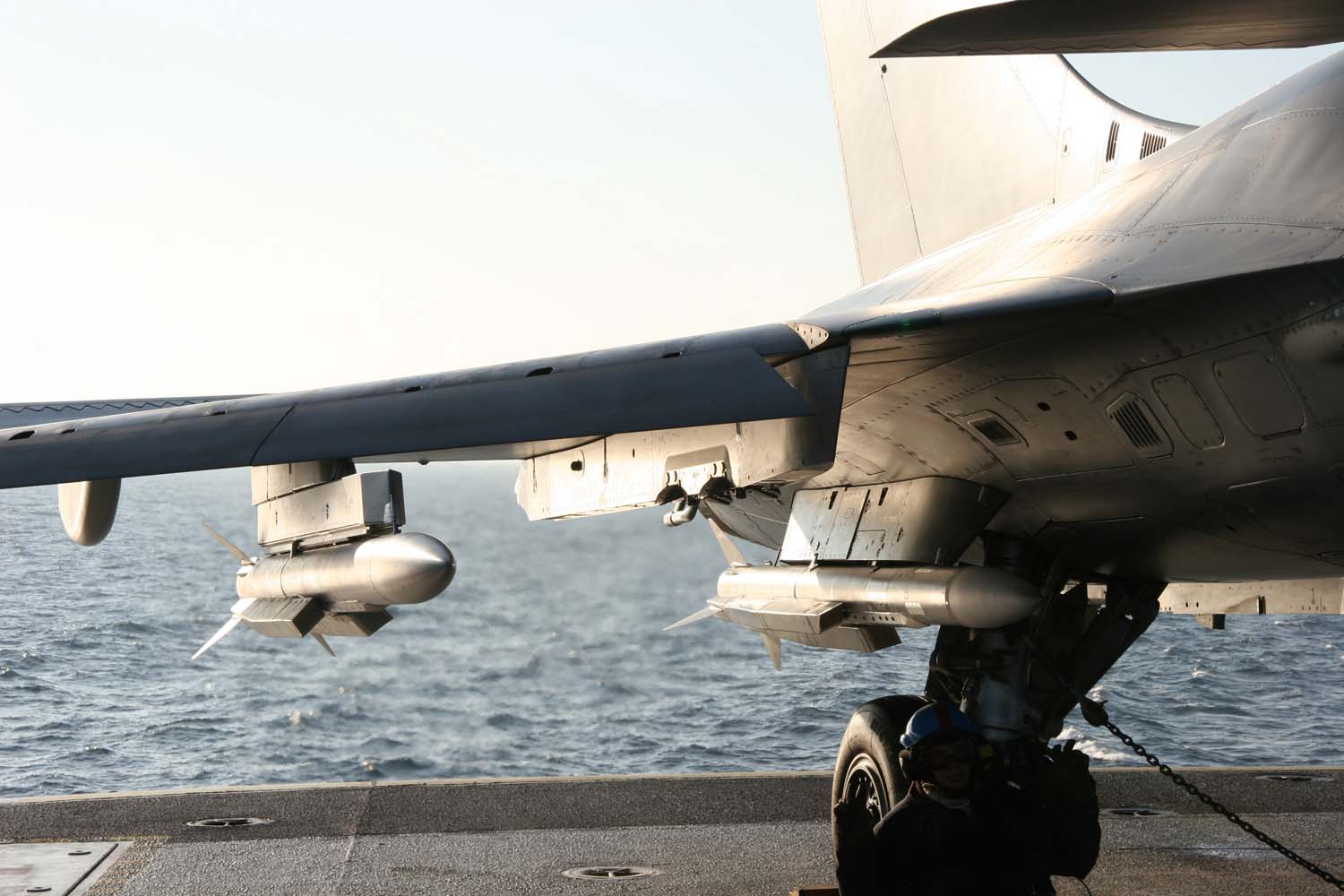

ومن على متن شارل دي جول

يا سلام عليك كم تحمل أذا مقارنة بالتايفون درة طائرات أوروبا ؟!



فهمت !

ولا نشرح :مخطط:​



[صقر الامارات]

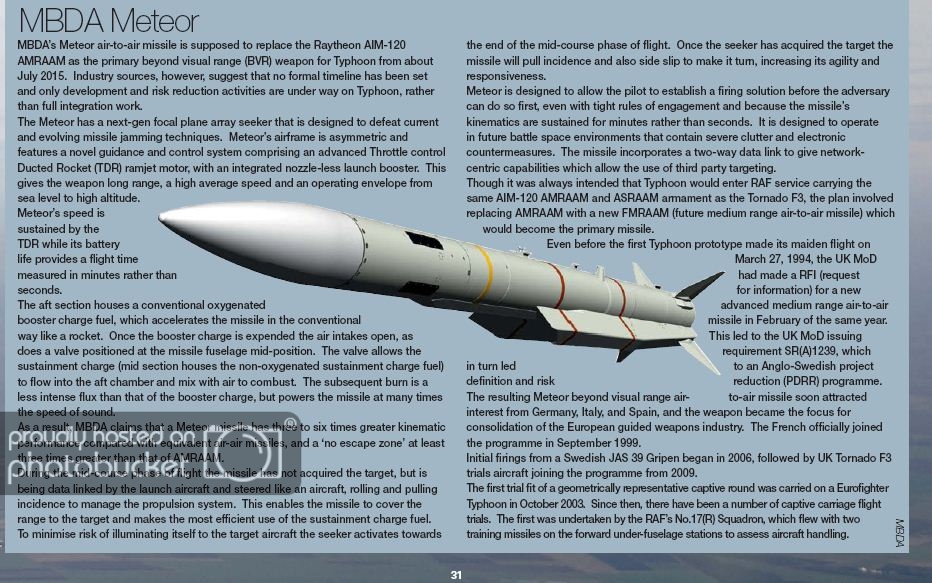

بعض المعلومات حول الميتيور ( الشهاب )



[صقر الامارات]

أخ كميكازي وش فهمت من هالصورة

؛ث:

افهم انك تحاول تبيان الفرق بين المقاتلات الثلاث وحمولاتها من الميتيور ... غير مدرك للاسف الكلمة الواردة في عنوان الصور ( Notional Moteor Missile Load-out ) والتي تعني حرفيا : الحمولة النظرية لصواريخ الميتيور ...


هل تعرف معنى ( نظرية ) والفرق بينها وبين الكونفيجريشن العملي او ما يعكس القدرة الفعلية على الحمولة من هذه الصواريخ !!!





عندما تأتي لي بصور ( Not Notional ) عندها سيكون لنا حديث متجدد مشوق



[صقر الامارات]

يا سلام عليك كم تحمل أذا مقارنة بالتايفون درة طائرات أوروبا ؟!



فهمت !

ولا نشرح :مخطط:​

ننتظر الصور الرسمية لكليهما ومن ثم نتحدث ... اما نظريا فلا يمكن الجزم



[صقر الامارات]

تعريف كلمة Notional

Simple Definition of notional

• : existing as an idea rather than as something real


http://www.merriam-webster.com/dictionary/notional


الوجود كفكرة بدل ان يكون شيئا حقيقيا .


****************

؛ث:



[DAGGER]

افهم انك تحاول تبيان الفرق بين المقاتلات الثلاث وحمولاتها من الميتيور ... غير مدرك للاسف الكلمة الواردة في عنوان الصور ( Notional Moteor Missile Load-out ) والتي تعني حرفيا : الحمولة النظرية لصواريخ الميتيور ...


هل تعرف معنى ( نظرية ) والفرق بينها وبين الكونفيجريشن العملي او ما يعكس القدرة الفعلية على الحمولة من هذه الصواريخ !!!





عندما تأتي لي بصور ( Not Notional ) عندها سيكون لنا حديث متجدد مشوق

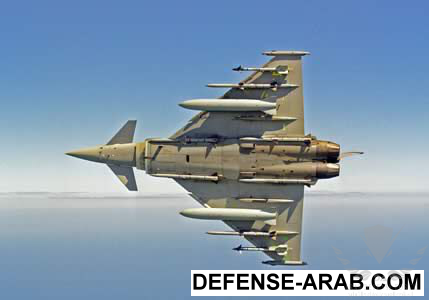

ولا يهمك بما انك تحب الصور


نبي مثلها للرافال :!:



[DAGGER]

تعريف كلمة Notional

Simple Definition of notional

• : existing as an idea rather than as something real

http://www.merriam-webster.com/dictionary/notional


الوجود كفكرة بدل ان يكون شيئا حقيقيا .


****************

؛ث:

تأتي بمعنى آخر تعبيرية

أنت آخذت التفسير الذي يناسبك وهي تخيلية

​



[صقر الامارات]

الى وقت بروز الحقيقي وليس النظري ,,, لانملك سوى التحليلات والفرضيات وتبادل الافكار ...

مبدئيا ارى قدرة حمل 7 امرام او ما يكافؤه من صواريخ جو-جو ....

صورة للتأمل حول الامكانيات المحتملة ... لكن شخصيا لم ارى كونفيجريشن فيه 6 ميتيور لغاية اللحظة ..



[صقر الامارات]

تأتي بمعنى آخر تعبيرية

أنت آخذت التفسير الذي يناسبك وهي تخيلية

​

خلاص ننتظر الحقيقي حتى يبرز وحينها لكل حادث حديث ... لكن لا تندفع لالقاء الاحكام على هذه او تلك والصورة مكتوب فيها Notional



تحياتي يا نوشو



[DAGGER]

حقيقة لا تريد تقبلها يا كميكازي

التايفون بـ 6 صواريخ bvr

الرافال بـ 4 صواريخ bvr

بما يعني تفوق بنسبة 30%​



[صقر الامارات]

حقيقة لا تريد تقبلها يا كميكازي

التايفون بـ 6 صواريخ bvr

الرافال بـ 4 صواريخ bvr

بما يعني تفوق بنسبة 30%​

استطيع تقبل الحقائق ( صور حقيقية لطائرات محملة بعدد 6 ميتيور ) وليس فوتوشوب او نوشيونال الخ ...

لذلك قلت : عندها لكل حادث حديث ...



[الاونروا]

السلام عليكم..حبايب قلبي الموضوع خاص بالتايفون
المقارنات كثيرة فالمنتدى..ناحول نبعد عنها شويا عشان لا يخرب الموضوع

لكم اطيب الاماني واحترامي



[Hero of Chaos]

كونفجريشن تعرضه الشركة ...

6 صواريخ BVR و 2 صواريخ قصيرة .. مع 3 خزانات وقود

8x AAM + 3x 1000L Fuel Tanks

https://www.eurofighter.com/the-aircraft



[Hero of Chaos]

كونفجريشن تعرضه الشركة ...

6 صواريخ BVR و 2 صواريخ قصيرة .. مع 3 خزانات وقود

8x AAM + 3x 1000L Fuel Tanks

https://www.eurofighter.com/the-aircraft



[Hawk 205]

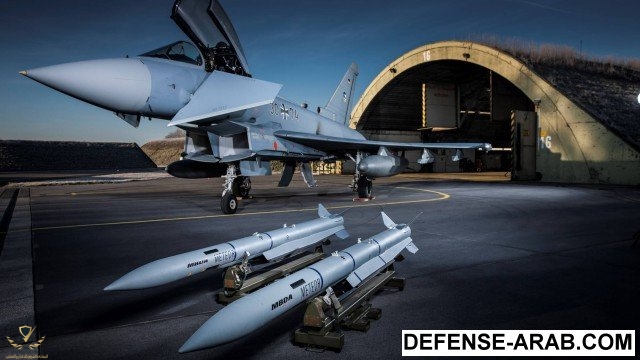

معلومات سريعة عن صواريخ Meteor ومقاتلات Typhoon

- وقع عقد دمج صواريخ Meteor على مقاتلات Typhoon في يونيو 2013

- برنامج دمج الصواريخ اشتمل على عدد 8 رمايات حية (F1-F8) ، وتمت آخر رمايتين اختباريتين (F7/F8) في يوليو 2016

- عملية الدمج الكاملة سوف تنتهي بحلول نهاية العام الحالي 2016 ضمن حزمة التطوير P2Eb/SRP 14.2

- اعمال دمج الصاروخ تضمن على اكثر من 40 طلعة جوية باستخدام 4 منصات جوية اختبارية

- باستطاعة مقاتلات Typhoon ان تحمل عدد 6 صواريخ Meteor مقسمة 4 صواريخ تحت البدن و 2 تحت الاجنحة

- سوف يتم تقديم قدرات صواريخ Meteor على مقاتلات Typhoon على مرحلتين:

المرحلة الاولى ضمن القدرات العملياتية الاولية IOC ، وفي هذه المستوى تستطيع المقاتلة ان تحمل 4 صواريخ مع استخدام وصلة بيانات احادية ، وهذا سوف يكون ضمن حزمة التطوير P2E

المرحلة الثانية ضمن القدرات العملياتية الكاملة FOC ، وفي هذا المستوى تستطيع المقاتلة ان تحمل 6 صواريخ مع استخدام وصلة البيانات الثنائية ، وسوف يكون ضمن حزمة التطوير P3E

.



[Hawk 205]

الكونفيجريشن الذي سيكون متوفراً في العام القادم 2017

4 صواريخ Meteor
2 صاروخ ASRAAM / IRIS-T
+
6 صواريخ Brimstone 2
2 قنبلة Paveway IV
+
2 خزان وقود 1000 لتر
حاوية ملاحة وتهديف بالليزر

.



[Hawk 205]

الثنائي المرعب ،،

.



[Hawk 205]

في مهام وعمليات جو-جو ، تستطيع مقاتلات Typhoon ان تحمل مابين 6 الى 8 صواريخ جو-جو متنوعة

فاذا سلحت بـ 6 صواريخ ، ستكون مقسمة 4 صواريخ متوسطة المدى (Meteor / AIM-120C5/7 AMRAAM) و 2 صاروخ قصير المدى (ASRAAM / IRIS-T) + 3 خزانات وقود خارجية فئة 1000 لتر

اما اذا سلحت بـ 8 صواريخ ، فستكون مقسمة الى 6 صواريخ متوسطة المدى و 2 صاروخ قصير المدى + 3 خزانات وقود خارجية فئة 1000 لتر

او تقوم بتقسيمها مناصفة بين النوعين بحيث تكون 4 صواريخ لكل نوع + 3 خزانات وقود فئة 1000 لتر

.



[F15 Saudi Advance]

في مهام وعمليات جو-جو ، تستطيع مقاتلات Typhoon ان تحمل مابين 6 الى 8 صواريخ جو-جو متنوعة

فاذا سلحت بـ 6 صواريخ ، ستكون مقسمة 4 صواريخ متوسطة المدى (Meteor / AIM-120C5/7 AMRAAM) و 2 صاروخ قصير المدى (ASRAAM / IRIS-T) + 3 خزانات وقود خارجية فئة 1000 لتر

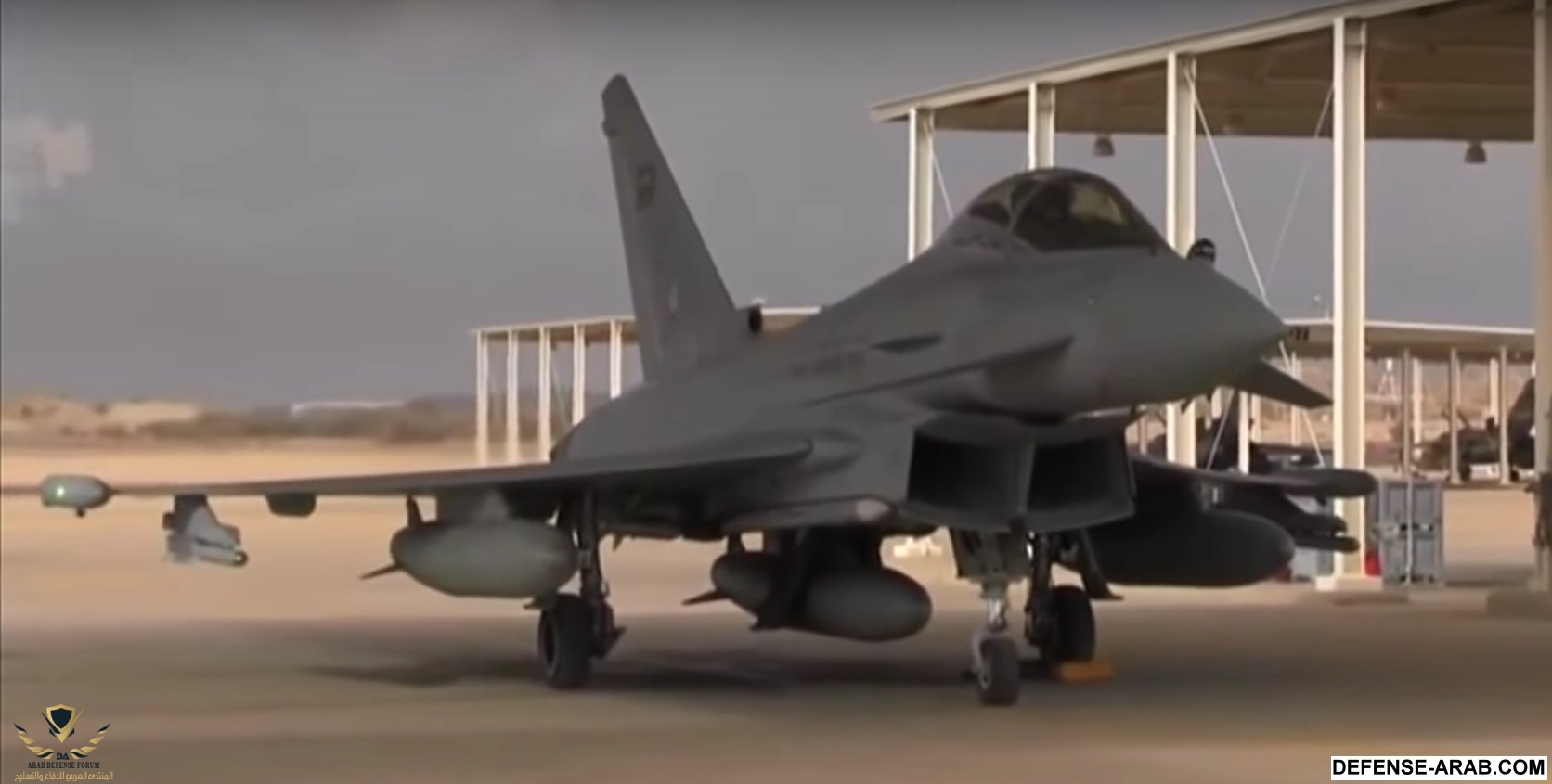

مشاهدة المرفق 68352


اما اذا سلحت بـ 8 صواريخ ، فستكون مقسمة الى 6 صواريخ متوسطة المدى و 2 صاروخ قصير المدى + 3 خزانات وقود خارجية فئة 1000 لتر

او تقوم بتقسيمها مناصفة بين النوعين بحيث تكون 4 صواريخ لكل نوع + 3 خزانات وقود فئة 1000 لتر

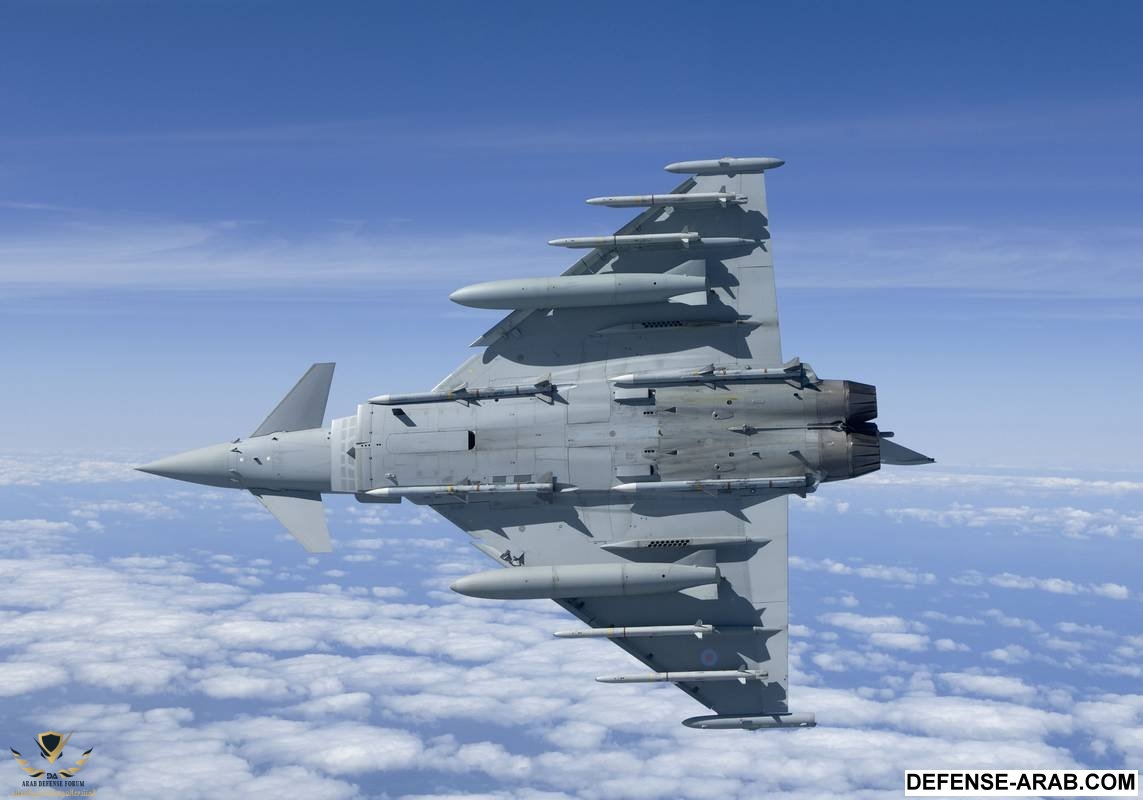

مشاهدة المرفق 68351

.

واذا تم اضافة خزانات الوقود التماثليه فكيف سيكون التسليح لمهمات جو جو وكذلك اذا اردت اضافة صواريخ ستورم شادو في مهمات جو ارض ايضا بوجود الخزانات التماثليه اذا تكرمت
