متابعة برنامج مقاتلات Eurofighter Typhoon

Hawk 205

خـــــبراء المنتـــــدى
إنضم
1 أبريل 2013
المشاركات
701
الإعجابات
5,760
النقاط
790

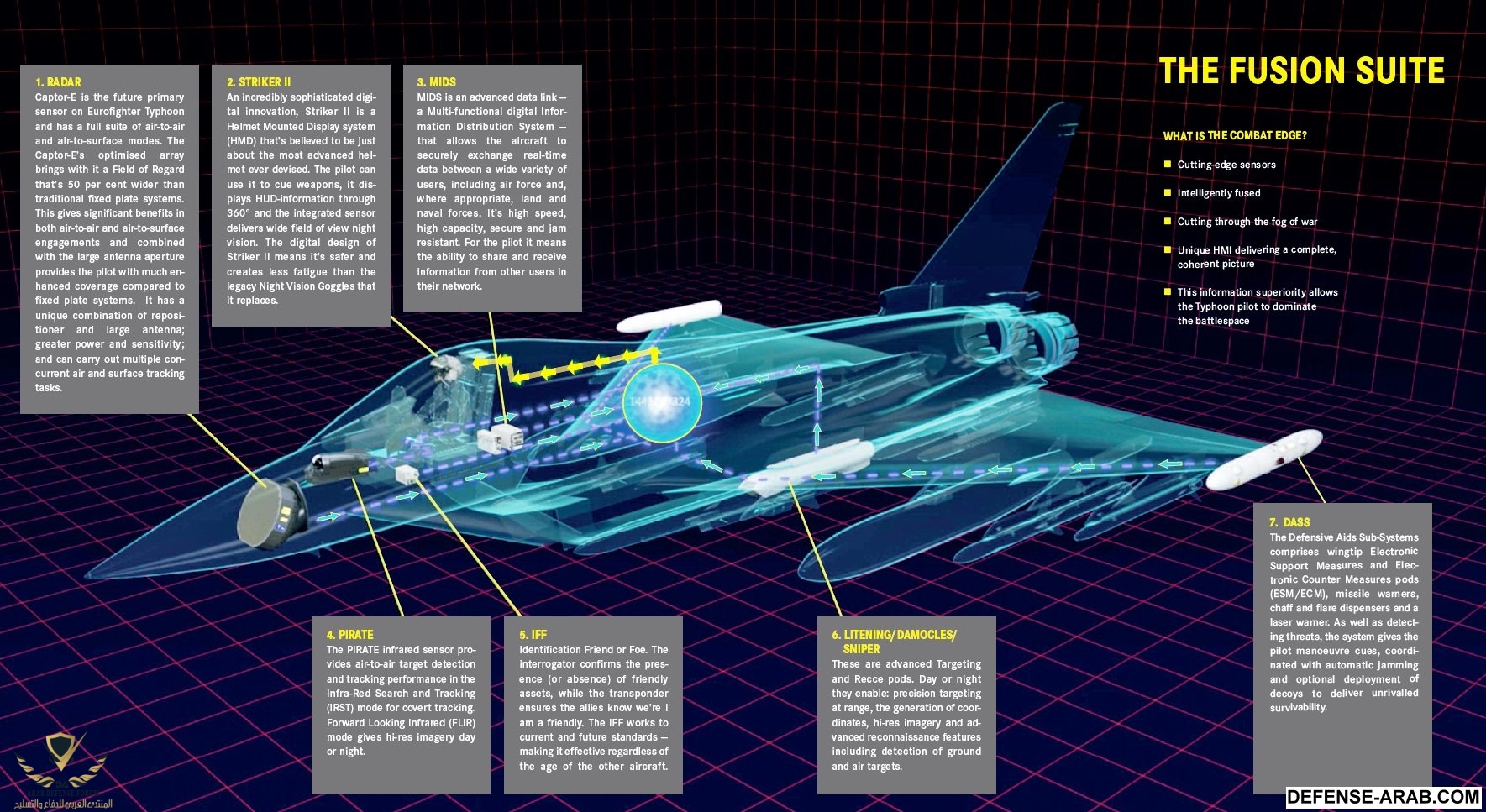

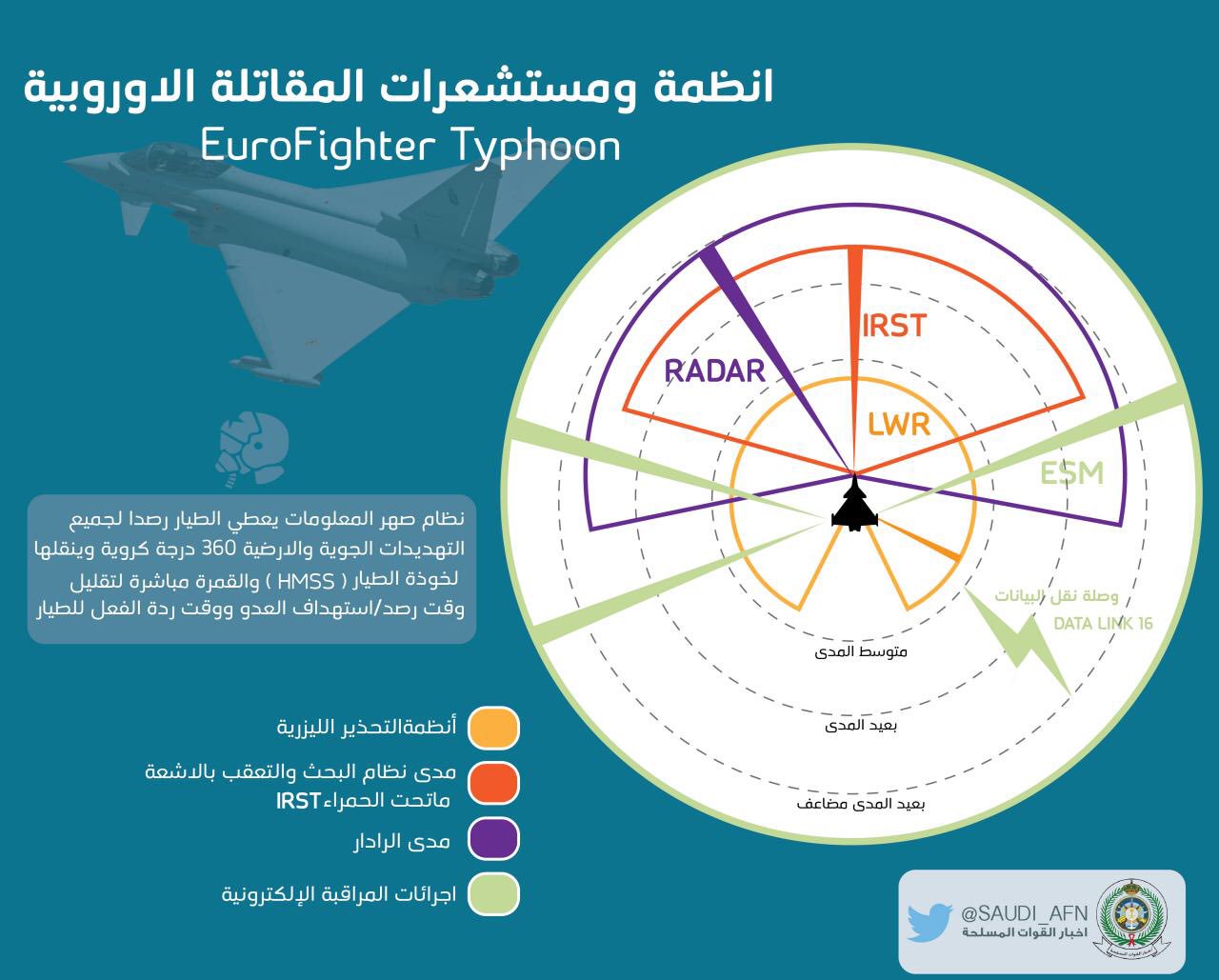

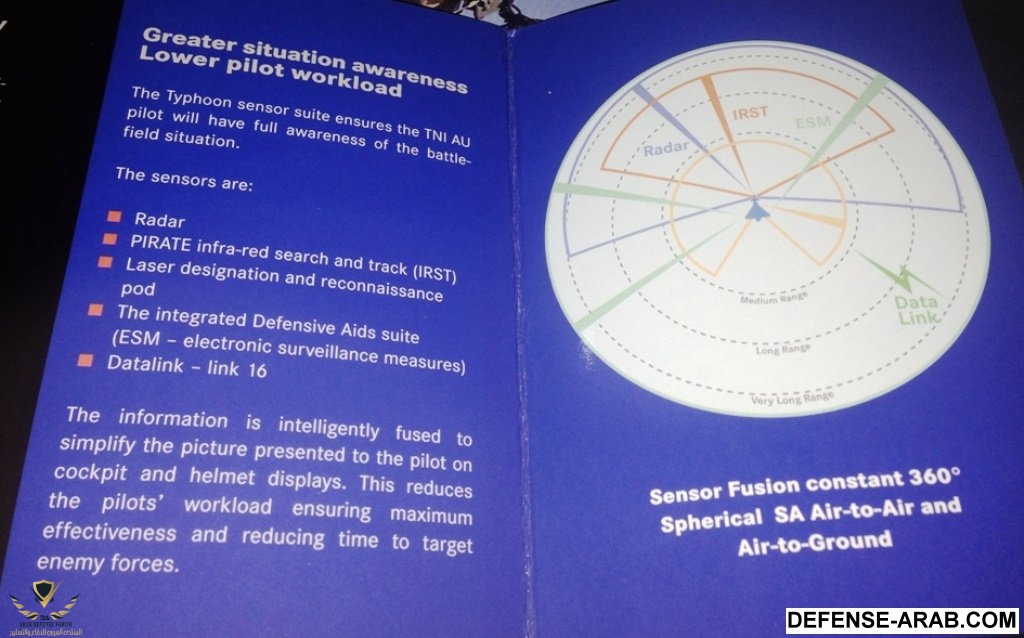

تمتلك مقاتلات Typhoon معدات متقدمة لصهر البيانات "Sensor Fusion" متكاملة ومترابطة مع بعضها ، لتوفر قدرات ادراك ظرفي "Situational Awareness" بشكل كروي حول المقاتلة في جميع الاتجاهات "360 درجة" سواءً في عمليات جو-جو أو في عمليات جو-ارض


Typhoon Combat Eadg.jpg

Sensor Fusion.jpg


Hawk 205

خـــــبراء المنتـــــدى
إنضم
1 أبريل 2013
المشاركات
701
الإعجابات
5,760
النقاط
790

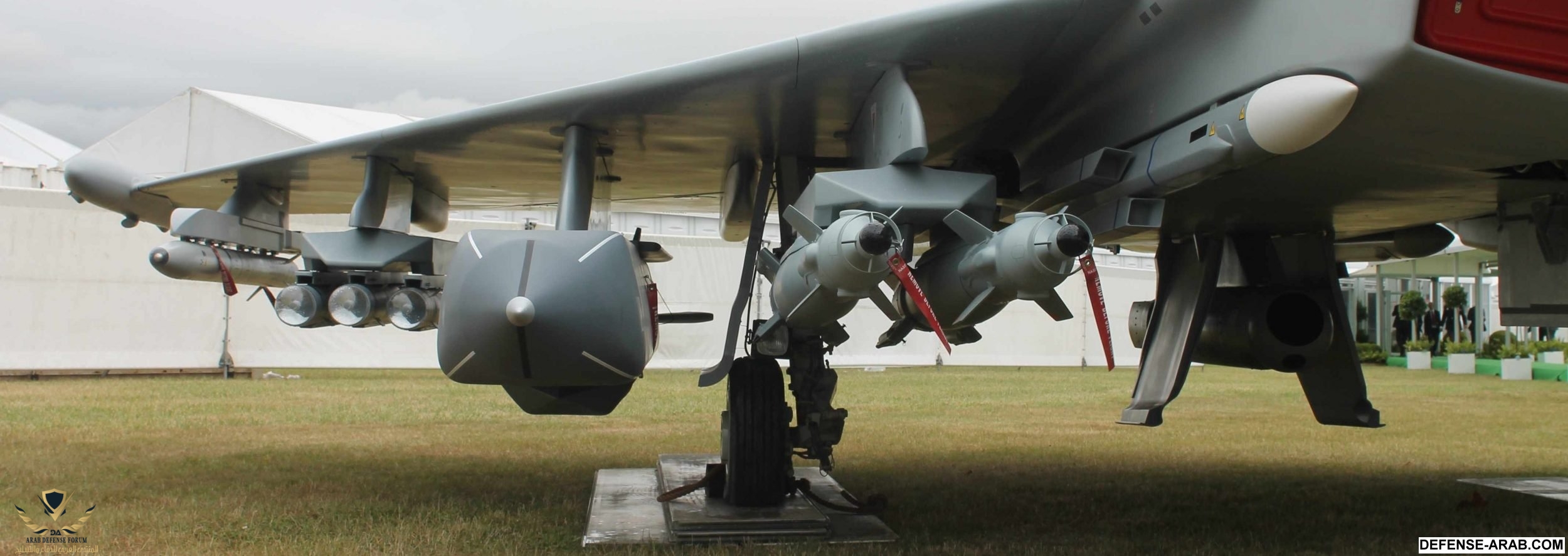

4 صواريخ Meteor للقتال الجوي بعيد المدى
2 صاروخ ASRAAM للقتال الجوي قصير المدى
+
6 صواريخ تكتيكية Brimstone 2 جو-سطح
6 صواريخ متوسطة المدى SPEAR 3 جو-سطح
2 صاروخ بعيد المدى Storm Shadow للضربات الاستراتيجية العميقة
+
حاضن ملاحة وتهديف بالليزر


Hero of Chaos

الله ثقة موسى وبه يؤمن
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
13 أبريل 2013
المشاركات
8,361
الإعجابات
22,007
النقاط
3,748
الدولة
Saudi Arabia
اتمنى لو يمكن وضع المسافات بالكيلومتر
الرادار القديم Captor-M مداه 170-180 كم للمقاتلات .. و 370 كم للطائرات الثقيلة ..
الان تصور كيف سيكون الوضع مع Captor-E
وطبعا سيكون ال ESM اطول من مدى الرادار


Hawk 205

خـــــبراء المنتـــــدى
إنضم
1 أبريل 2013
المشاركات
701
الإعجابات
5,760
النقاط
790

29 يونيو 2016

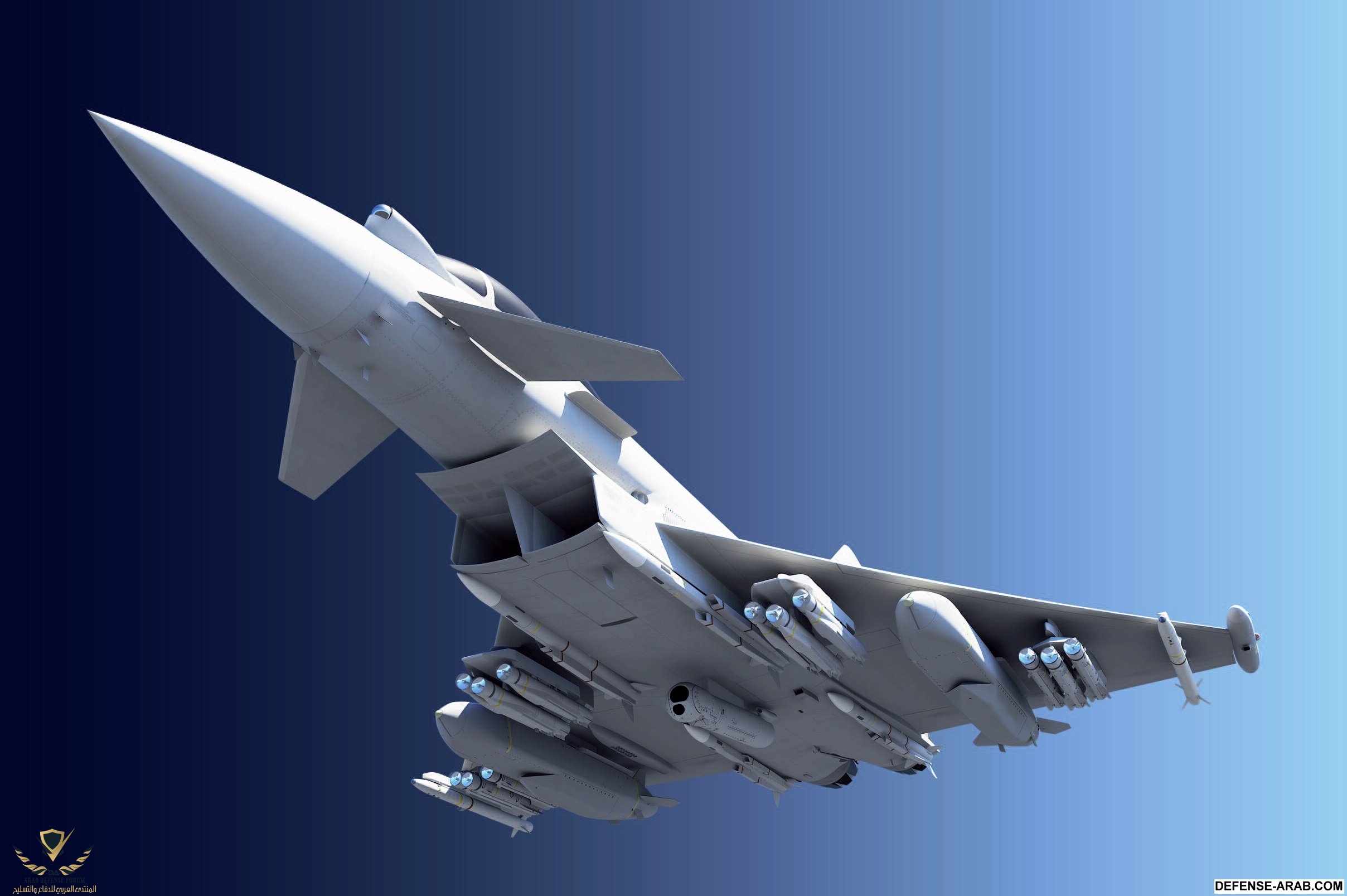

مشاركة مقاتلات Typhoon في العروض الجوية الحية لأهم المعارض الجوية البريطانية وهي مجهزة بـ P3E Configuration



الاستعدادات جارية لمشاركة مقاتلة Typhoon BT017/ZK303AX في معرض Royal International Air Tattoo - RIAT 2016 خلال الفترة 8-10 يوليو القادم ، ثم بعد ذلك سوف تشارك في معرض Farnborough 2016 الدولي للطيران خلال الفترة 11-15 من ذات الشهر

العروض الجوية سوف تظهر مقاتلة Typhoon وهي مجهزة بحزمة التطوير P3E اذ سوف تحمل عدد 4 صواريخ Meteor وصاروخين ASRAAM وحاملين لصواريخ Brimstone 2 بعدد 6 صواريخ وقنبلتين Paveway IV ، بالاضافة الى خزاني وقود خارجيين مع حاضن ملاحة وتهديف بالليزر

وكذلك سوف تظهر هذه العروض الجوية الحية قدرة المقاتلة في المناورة الرشيقة وهي تحمل هذه الحمولة كما افاد طيار الاختبار Nat Makepeace والذي سوف يقود المقاتلة اثناء هذه الاستعراضات الجوية ، ولن تفقد اي من قدرتها على المناورة الحادة وهي تحمل حمولات مماثلة





Typhoon with P3E Weapons Fit to Fly at Major Air Shows

A BAE Systems Eurofighter Typhoon aircraft featuring the latest weapons fit will display at the 2016 Royal International Air Tattoo (RIAT) and Farnborough International Air Show.

UK Typhoon aircraft BT17 will take to the skies at the RIAT show on July 8, 9 and 10 followed by this year’s Farnborough International Air Show, with BAE Systems Experimental Test Pilot Nat Makepeace at the controls.

The display will demonstrate Typhoon carrying four Meteor Beyond Visual Range Air to Air missiles, two Brimstone 2 low collateral precision strike weapons, two ASRAAM missiles and two Paveway IV laser guided precision weapons.

Nat Makepeace, BAE Systems Typhoon Experimental Test Pilot, said:

“This is one of the first times a Typhoon aircraft has flown with this weapons fit and it demonstrates the significant milestones which have been achieved towards integration of these new capabilities on to Typhoon, providing the combat pilot with a full range of capabilities.

“Typhoon provides air forces with a highly capable and extremely agile multi-role combat aircraft, capable of being deployed in the full spectrum of air operations.
“This display will also demonstrate is that Typhoon, even with this weapons fit, loses none of the incredible agility and manoeuverability for which it is known.”

A significant contracted programme of work is currently being conducted by the Eurofighter Partner Companies, with the support of MBDA, Eurofighter GmbH and the UK Ministry of Defence, towards the integration Phase 2 and Phase 3 Enhancement packages for Typhoon.

Phase 1 Enhancements were delivered on to the aircraft last year, underlining Typhoon as a high-end multi-role weapon system with unmatched air-to-air capability and the integration of Paveway IV for precision air-to-surface operations.

With Phase 2, Typhoon will gain a deep attack capability through the integration of the Storm Shadow air-to-surface deep strike missile and a beyond visual range capability through integration of Meteor.

Phase 3 Enhancements will introduce a low collateral precision strike air-to-surface capability to Typhoon through Brimstone.


http://www.baesystems.com/en/typhoon-p3e-air-show-displays


red scorpion six

عضو مميز
إنضم
4 أبريل 2010
المشاركات
8,037
الإعجابات
17,684
النقاط
2,755
سؤال للأستاذ Hawk205 هل يمكن للتايفون حمل اعداد من الصاروخ ال Meteor أكثر من 4 صواريخ بالطلعه الواحده أم لا..


هذا والله أعلم..



ثقة

.
طاقم الإدارة
مـراقــب عـــام
إنضم
18 أبريل 2014
المشاركات
34,521
الإعجابات
121,115
النقاط
19,918
الدولة
Saudi Arabia
أستاذ هوك
هل مازالت قدرات التايفون لعمليات الجو أرض أقل من المطلوب؟


ثقة

.
طاقم الإدارة
مـراقــب عـــام
إنضم
18 أبريل 2014
المشاركات
34,521
الإعجابات
121,115
النقاط
19,918
الدولة
Saudi Arabia
10 يونيو 2016

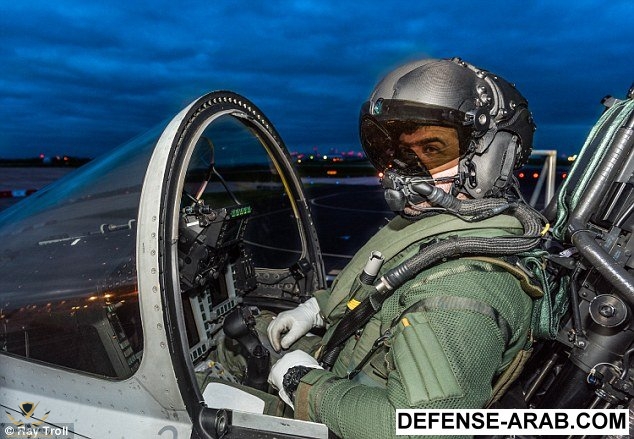

شركة BAE Systems تستكمل تطوير الخوذة الرقمية Striker II


مشاهدة المرفق 57094

انهت شركة BAE Systems تطوير الخوذة Striker II الرقمية بالكامل ، وسوف تستبدل هذه الخوذة الجديدة الاصدار الاقدم ذات الخصائص التناظرية (Analogue) ، وعلاوة على ذلك فإن خوذة Striker II تحتوي على منظار رؤية ليلي مدمج وبهذا يستغني الطيارين عن حمل منظار رؤية ليلي بشكل منفصل

وبحسب تصريح طيار الاختبار Paul Smith ان هذه الخوذة متكاملة بالكامل مع انظمة التحكم في مقاتلات Typhoon ، ويمكن تنشيطها بشكل سريع فقط بضغطة على ذراع التحكم Hands On-Throttle And Stick - HOTAS


BAE Systems completes development of Striker II digital pilots helmet

BAE Systems has completed development of its Striker II digital helmet mounted display as part of its bid to offer a replacement for the existing analogue Striker that is used by existing Eurofighter Typhoon operators.

The new version incorporates integral night vision capability so pilots do not have use night vision goggles (NVG) when flying at night, as is the case with the existing version of the Striker.

Paul Smith, BAE Systems' future cockpit design advisor, told IHS Jane's on 8 June that the new helmet's night vision capability was fully integrated with the controls of the Typhoon and it could be activated by the flick of a switch on the aircraft's Hands On-Throttle And Stick (HOTAS).

http://www.janes.com/article/61162/bae-systems-completes-development-of-striker-ii-digital-pilots-helmet
الطيار سعودي؟

كان من المقرر ان يبدأ التجميع المحلي لـ 48 طائرة المتبقية خلال الربع الثاني من عام 2010 ليتم تسليم اولى الطائرات المجمعة محلياً بعد شهر سبتمبر 2011 والذي تم فيه اكتمال الـ 24 طائرة الأولى المجمعة في مرافق شركة BAE في بريطانيا. لكن بدلاً من ذلك وبناءاً على طلب السعودية ، سيتم تحويل تجميع الـ 48 طائرة المتبقية الى بريطانيا في خط انتاج شركة BAE بدلاً من التجميع المحلي في السعودية. وكان من المقرر ان تأخذ شركة السلام للطائرات حصة من تنفيذ عقد التجميع وذلك بانشاء حظائر للتجميع داخل مقر الشركة بالرياض وقد انشأتها بالفعل وايضاً بناء منشأة جديدة في مدينة الطايف (مقر اسراب مقاتلات Typhoon) لغرض التجميع ، لكن شركة Boeing والتي تملك حصة كبيرة من شركة السلام تقدر ب 60% قد عقدت العملية. وفي محاولة للتغلب على أي مشاكل التي قد تسببها شركة Boeing ، تم اقتراح الفصل المادي بين مرافق الشركة على أمل أنه من شأنه أن يسهل عملية نقل التقنية المطلوبة من الـ Eurofighter الى مشروع السلام.

اعمال الصيانة الثقيلة والعمرة لاسطول مقاتلات Tornado والتي كانت تجري في احدى حظائر شركة السلام للطائرات قد انتقلت من الشركة الى منشآت شركة BAE الجديدة في قاعدة الملك عبدالعزيز الجوية بالظهران في 2008 ، وكان متوقع ان تتبلور لتشمل المنطقة الفنية لمقاتلات Typhoon والتي وضع حجر اساسها وزير الدفاع الراحل الامير سلطان بن عبدالعزيز رحمه الله في مارس 2008.

وفي اغسطس 2010 (بعد سنة كاملة كان مقرر ان ينجز فيها خط التجميع المحلي) بدأ تدريب المهندسين والفنيين السعوديين على اعمال التجميع في منشآت شركة BAE في وارتن بعد ان وقعت جميع الاتفاقات الضرورية لذلك بين الحكومتين السعودية والبريطانية ، لكن الترتيبات بشأن التجميع المحلي لم يتم صياغتها في الوقت المحدد وسط تقارير من السعودية تتعلق باختيار موقع البناء والذي لم يحدد بعد ، بينما كانت اجزاء الطائرات المجمعة جزئياً والخاصة بالطائرات التي ستجمع محلياً لاتزال مخزنة في وارتن (كان مقرر ان تشحن من وارتن الى السعودية بواسطة طائرات الشحن الروسية انتونوف An-124). وفي حين ان المناقشات بشأن موقع التجميع للـ 48 طائرة قد تأخرت كثيراً ولذلك تقرر انه سيتم تجميعها في وارتن والغاء التجميع المحلي بالسعودية ، مع انشاء منشآت للتطوير والصيانة والدعم ، وايضاً تقرر ان الـ 24 طائرة الاخيرة ستكون من الاصدار Tranche 3A .
الإلغاء كان من جانبنا؟


Hawk 205

خـــــبراء المنتـــــدى
إنضم
1 أبريل 2013
المشاركات
701
الإعجابات
5,760
النقاط
790
سؤال للأستاذ Hawk205 هل يمكن للتايفون حمل اعداد من الصاروخ ال Meteor أكثر من 4 صواريخ بالطلعه الواحده أم لا..


هذا والله أعلم..

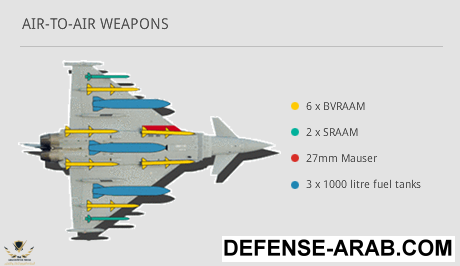

نعم يمكن لمقاتلات Typhoon ان تحمل عدد 6 صواريخ Meteor في نفس الوقت

اربعة تحت بدن المقاتلة ، واثنتين تحت الاجنحة




Hawk 205

خـــــبراء المنتـــــدى
إنضم
1 أبريل 2013
المشاركات
701
الإعجابات
5,760
النقاط
790
أستاذ هوك
هل مازالت قدرات التايفون لعمليات الجو أرض أقل من المطلوب؟
غير صحيح

بعد ادخال الخدمة حزمة مرحلة التعزيز الاول P1E الكاملة تحولت المقاتلة الى مقاتلة متعددة\متقلبة الادوار بالكامل بحيث تستطيع القيام بادوار اعتراضية جو-جو او قاصفة جو-ارض او التحول من مهمة الى اخرى اثناء الطلعة الجوية

حزمة التطوير P1E تسمح للمقاتلة باستغلال قنابل ذات الاوزان 500 / 1000 / 2000 باوند


Hawk 205

خـــــبراء المنتـــــدى
إنضم
1 أبريل 2013
المشاركات
701
الإعجابات
5,760
النقاط
790

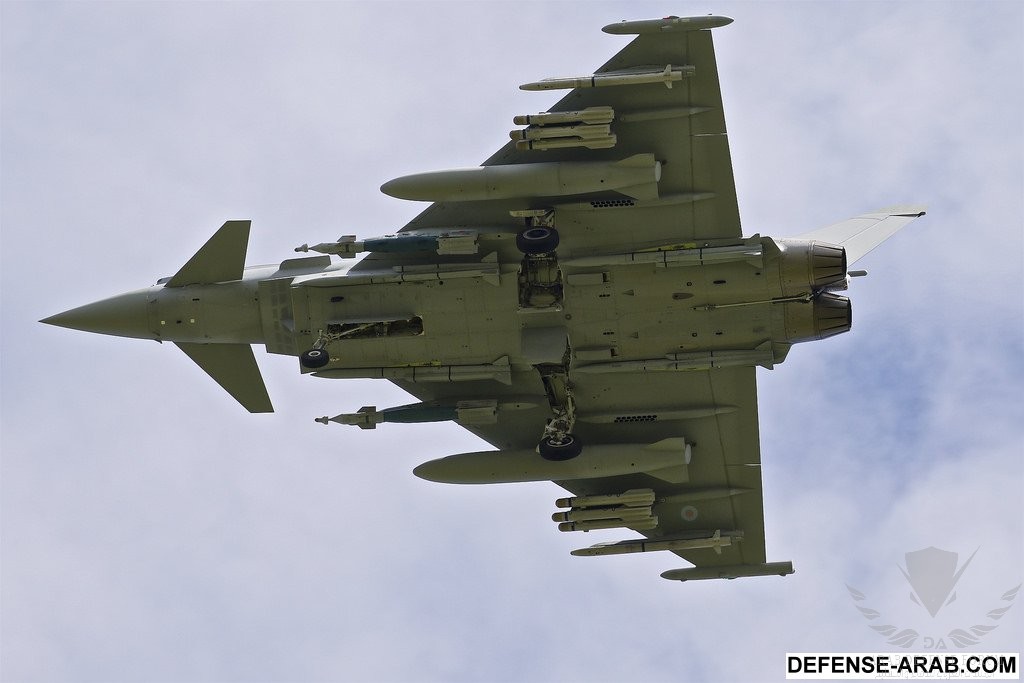

مقاتلة Typhoon ZK356 تتجهز للعروض الجوية الحية وهي تحمل

4 صواريخ Meteor
2 صاروخ ASRRAM
6 صواريخ Brimstone 2
2 قنابل Paveway IV
2 خزان وقود فئة 1000 لتر





red scorpion six

عضو مميز
إنضم
4 أبريل 2010
المشاركات
8,037
الإعجابات
17,684
النقاط
2,755

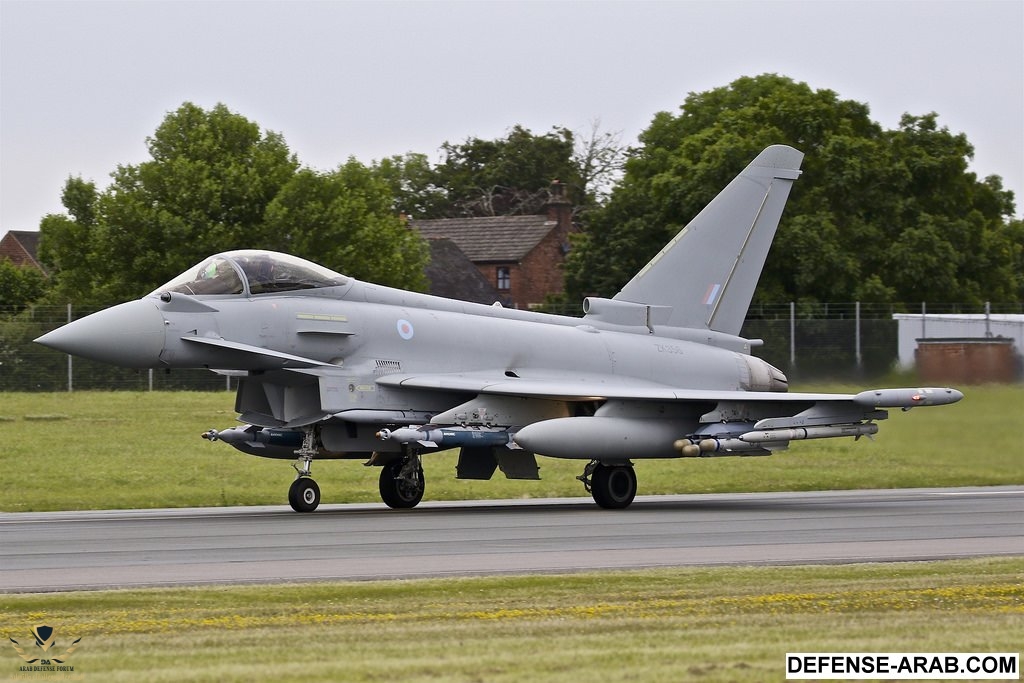

مقاتلة Typhoon ZK356 تتجهز للعروض الجوية الحية وهي تحمل

4 صواريخ Meteor
2 صاروخ ASRRAM
6 صواريخ Brimstone 2
2 قنابل Paveway IV
2 خزان وقود فئة 1000 لتر


مشاهدة المرفق 58350

سؤال استاذ Hawk 205 ..هل من الممكن ان نرى التايفون وهي مزوده "بحامل مزدوج " قادر على حمل 2 قنابل Paveway IV على كل حامل بمجموع 4 قنابل Paveway IV بدل من اثنتين حاليا ...

وبنفس تلك الحموله الحاليه ومن دون أن يؤثر على حمولتها القصوى أو على قدراتها التناوريه..

ومتى تتوقع (هل لديك معلومه متى سوف تحصل التايفون على مثل هذا الحامل ) ان تحصل عليه التايفون ويدخل الخدمه الفعليه ..

ولك جزيل الشكر ..

هذا والله أعلم..


typhon99

خـــــبراء المنتـــــدى
إنضم
19 سبتمبر 2008
المشاركات
14,240
الإعجابات
66,701
النقاط
7,680
سؤال استاذ Hawk 205 ..هل من الممكن ان نرى التايفون وهي مزوده "بحامل مزدوج " قادر على حمل 2 قنابل Paveway IV على كل حامل بمجموع 4 قنابل Paveway IV بدل من اثنتين حاليا ...

وبنفس تلك الحموله الحاليه ومن دون أن يؤثر على حمولتها القصوى أو على قدراتها التناوريه..

ومتى تتوقع (هل لديك معلومه متى سوف تحصل التايفون على مثل هذا الحامل ) ان تحصل عليه التايفون ويدخل الخدمه الفعليه ..

ولك جزيل الشكر ..

هذا والله أعلم..


Hawk 205

خـــــبراء المنتـــــدى
إنضم
1 أبريل 2013
المشاركات
701
الإعجابات
5,760
النقاط
790
سؤال استاذ Hawk 205 ..هل من الممكن ان نرى التايفون وهي مزوده "بحامل مزدوج " قادر على حمل 2 قنابل Paveway IV على كل حامل بمجموع 4 قنابل Paveway IV بدل من اثنتين حاليا ...

وبنفس تلك الحموله الحاليه ومن دون أن يؤثر على حمولتها القصوى أو على قدراتها التناوريه..

ومتى تتوقع (هل لديك معلومه متى سوف تحصل التايفون على مثل هذا الحامل ) ان تحصل عليه التايفون ويدخل الخدمه الفعليه ..

ولك جزيل الشكر ..

هذا والله أعلم..

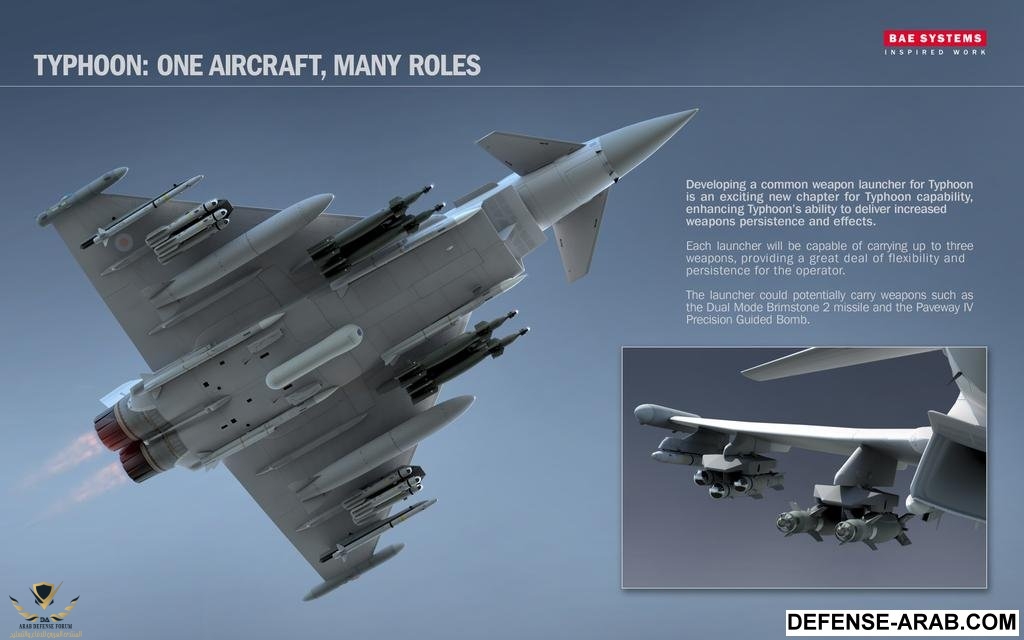

حامل الذخائر المشترك Common Weapons Launcher لمقاتلات Typhoon يجري حالياً تطويره ، والمفترض الان انه قد انتهت فترة دراسة الجدوى التي وقعتها وزارة الدفاع البريطانية مع شركتي MBDA و Raytheon UK بقيمة 2.6 مليون دولار في شهر مايو 2015 والتي كانت لمدة 12 شهراً

هذا الحامل قادر على حمل قنبلتين زنة 500 باوند مثل Paveway IV او E/GBU-12 او GBU-54 L-JDAM ، وكذلك قادر على حمل ثلاث صواريخ Brimstone 2 او SPEAR 3

متوقع ان يكون جاهزاً في عام 2018 ، ولن يؤثر هذا الحامل مع حمولته المختلفة على قدرة المقاتلة على المناورة





Hawk 205

خـــــبراء المنتـــــدى
إنضم
1 أبريل 2013
المشاركات
701
الإعجابات
5,760
النقاط
790

- ملخص حزمة مرحلة التعزيز الاولى الكاملة (P1Ea/SRP 10 ، P1Eb/SRP 12) ، في الخدمة منذ يونيو 2014




- ملخص حزمة مرحلة التعزيز الثانية الكاملة (P2Ea/SRP 14.1 ، P2Eb/SRP 14.2) ، موعد دخول الخدمة 2016-2017




- ملخص حزمة مرحلة التعزيز الثالثة الجزء الاول (P3Ea/SRP 16) ، موعد دخول الخدمة 2017-2018




والنتيجة



للاهداف الجوية قصيرة المدى: صواريخ ASRRAM / IRIS-T
للاهداف الجوية متوسطة المدى: صواريخ AIM-120 AMRAAM
للاهداف الجوية طويلة المدى: صواريخ Meteor

للاهداف الارضية التكتيكية: صواريخ Brimstone 2
للاهداف الارضية المحصنة: القنابل الموجهة EGBU / PW IV / JDAM
للاهداف الاستراتيجية العميقة: صواريخ Storm Shadow

(ذخائر لكل المهام ، مقاتلة لجميع المهمات)

التعديل الأخير:

Hawk 205

خـــــبراء المنتـــــدى
إنضم
1 أبريل 2013
المشاركات
701
الإعجابات
5,760
النقاط
790

الطائرة الاختبارية Typhoon GT026 ثنائية المقاعد هي الان في المرحلة الاخيرة لتكتمل داخل منشأة شركة Airbus D&S الالمانية والتي اخذت الرقم التسلسلي العسكري 08+98 ، واول رحلة جوية لها سوف يكون خلال الربع الثالث من العام الحالي 2016 ، بينما اول رحلة اختبارية سوف يكون خلال الربع الاخير من نفس العام

وفي المقام الاول سوف تخدم الطائرة الاختبارية Typhoon IPA8 الجديدة كمنصة اختبار للرادار Captor-E AESA ، والذي مجدول له اكثر من 200 طلعة اختبارية سوف تنجز خلال الاعوام 2016-2021

وفي شهر يونيو الماضي صرحت شركة Airbus D&S الالمانية انه لايزال هناك اي عقد رسمي من شركاء Eurofighter الاوروبين الاربعة فيما يتعلق بالرادار Captor-E AESA اذ لا يوجد حالياً الا "التزام راسخ" من هؤلاء الشركاء ، لكن من الممكن ان ذلك سوف ينتهي بعد ان صارت الكويت اول عميل لمقاتلات Typhoon تحمل الرادار AESA
