القنابل الروسية الموجهة جو ارض

walas313

صقور الدفاع
إنضم
5 سبتمبر 2007
المشاركات
3,673
التفاعلات
4,228 1
بدأت روسيا في تطوير القنابل الموجهة منذ.....1930!!! اليوم السلاح الجوي الروسي يعتمد على تشكيلة واسعة من القنابل الموجهة سواء بالليزر او بالتليفزيون او بالاقمار الصناعية وتم تصديرها لعدد من الدول الحليفة لروسيا كالصين والهند وتعرف هذه القنابل بالتسمية Korrektiruyemaya Aviabomba او الرمزKAB.

القنابل الولى ظهرت سنة 1973 ولم تدخل الخدمة الا في 1979, تحديدا المعروفة بKAB-500L الموجهة بالليزر والتي تلتها ال KAB-1500L والتان سلحتا طائرات السو-24 والميغ-27 والتوبوليف 22 مع احتمال خطأ اثناء الاطلاق يصل الى 6 امتار.
ثم ظهرت بعد ذلك قنابل الاختراق مثل KAB-500L-K ثم قنابل عالية الاختراق والشديدة الانفجار مثل KAB-1500L-F و KAB-1500L-PR.

أما التطويرات الاخيرة فتمثلت في النظير الروسي للامريكيةGBU-12 Paveway II والمعروفة بالKAB-250L الصغيرة الحجم







الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
جيد جدا ولكن عندي سؤال هل تمتلك الدول العربية المستوردة للسلاح الروسي هذه القنايل مثل اليمن والجزائر وليبيا


الدرع المصري

صقور الدفاع
إنضم
10 يوليو 2010
المشاركات
5,442
التفاعلات
16,780 8
رد: القنابل الروسية الموجهة جو ارض


-رغم ان الروس بدئوا فى تطوير القنابل الموجهة قبل الامريكان كان اول ظهور للقنبلة الروسية الموجهة KAB كان سنة 1973 ولم تدخل الخدمة الى في سنة 1979 تحت اسم
KAB-500L القنبلة ذات التوجيه الليزري بعدها قام الاتحاد السوفياتي بتطوير قنبلة ثانية من نفس الفئة اطلق عليها اسمKAB-1500l ، وكانت كلتا القنبلتين موجهتين لتحملها قاذفة Su-24m وMig-27K والقاذفة الاستراتيجيةTu-22M3.وتبلغ دقة الاصابة للقنبلة .KAB-500L من 6 الى 8 امتار بسرعة تتراوح من 600 الى 1800 كم/سا.

وقد قام الاتحاد السوفيات يبتطوير ترسانته من القنابل الموجهة انطلاقا من النموذج الاصلي ل
KAB-500L وKAB-1500L و حيث ظهرت نسخ مطورة تمثلت في القنبلة الموجهة
KAB-500L-K .الانشطارية والتي جهزت بشحنة متفجرة مماثلة للشحنة المجودة في القنبلة الحرةRBK-500 .بالاضافة الى القنبلة الموجهة KAB-1500L-F ذات الشحنة عالية التفجير .و القنبلةKAB-1500L-PR ذات الراس الاختراقية حيث صممت هذه الاخيرة لاختراق الملاجئ ذات الخرسانة المسلحة وضرب الاهداف العسكرية الحيوية و القنبلة في الاساس موجهة لتحملها مقاتلات SU-27M/Su-24M

. اما اخر واحدث قنبلة روسية موجهة باليزر هي KAB-250L والتي تم ادخالها في الخدمة في 2006 ،تشبه
هذه القنبلة من حيث تصميمها القنبلة الامريكية GBU-12 Paveway II و قد تمت اضافة جنيحة صغيرة
على هذه القنبلة لزيادة نسبة المدى و زيادة نسبة الاصابة المباشرة للهدف.

وبعيدا عن القنابل الموجهة باليزر نذهب للقنابل الموجهة بتلفزيون والتي تم تطويرها كذالك من القنبلة الاصلية
KAB-500 .وتتماثل القنابل ذات التوجيه التلفزيوني في القنابل KAB-500KR و KAB-1500KR التي دخلتا الخدمة تباعا بين سنتي 1980و 1990 .والنسخة الاكثر استخداما في القوات الروسية الجوية هي KAB-1500TK-PR الموصولة بجهاز راديو يسمح لظابط المسؤل عن الاسلحة بالبقاء على اتصال بالقنبلة
بعد القائها وتصحيح مسارها..

وتقوم روسيا حاليا بتطوير نسخ جديدة من القنابل الموجهة بتلفزيون لادخالها الخدمة واحدث نسخة تم تطويرها
هيUPAB-1500KR وتتميز هذه القنبلة بانها قنبلة طوافة بالكامل بشعاع انحراف اكبر من القنابل السابقة والذي يصل الى 70 كم .
وفي الاخير نذكر القنبلة KAB-500S الموجهة بالاقمار صناعية .والتي تعمل بنظامين الامريكي GPS والنظام الروسي Glonass وهي مزودة ب24 قناة استقبال لنظام GPS و هذه القنبلة هي الرد الروسي على القنبلة
الامريكية الموجهة بالاقمار صناعية .وقد صممت هذه القنبلة خصيصا للقاذفة الاستراتيجية tu-160
بالاضافة الى المقاتلة su-35 والقاذفة التكتيكية su-34


انواع القنابل الموجهة وبعض خصائصها التقنية:

.KAB-500L:

التوجيه الدقيق: 6 الى 8 امتار
المدى : 9 كم
نظام التوجيه: نظام توجيه ليزري نصف ايجابي. semi-active laser seeker
الطول:3.05 م
الوزن الاجمالي:525 كغ
وزن الراس الحربي: 450كغ حوالي 50 بالمئة من الوزن الاجمالي.
امكانية عدم اصابة الهدف :7 امتار
سنة دخول الخدمة : 1979

القنبلة KAB-500 المعرفة تحت اسم KAB-500L قنبلة روسية بوزن اجمالي يترواح مابين 525 الى 560 كلغ بشحنة حربية يترواح وزنها مابين 200 الى 400 كلغ ، يصل طول القنبلة الى 3 م في حين يبلغ قطر القنبلة الكلي 75 سم مع راس حربي بقطر40 سم ، في حال الاستخدام العملياتي للقنبلة يمكن القاء KAB-500 من على ارتفاع 500 م كحد ادنى في حين يبلغ السقف العملياتي للقنبلة 5000 م بسرعة تترواح بين 550 km / h 1100 km / h ، اما مدى القنبلة فهو بين 3 كم كحد ادنى و 9 كلم كاقصى حد وتبلغ نسبة الاصابة الخطاء في KAB-500 بحوالي 7 متر ، كانت نهاية التجارب على القنبلة عام 1974 وقد دخلت خط الانتاج ابتداء من عام 1976 وبحلول عام 1992 بداء الروس بتصدير القنبلة تحت اسم KAB-500KRU ....من بين الحروب التي شاركت فيها القنبلة الحرب الافغانية السوفياتية والحروب الشيشانية -الروسية حيث استخدم السوفيات هذه القنبلة من على من على القاذفة التكتيكية Su-24M ضد مواقع المجاهدين في جبال افغانستان الى ان انظمة التوجيه في القنبلة لم تعمل بشكل فعال في جبال افغانستان مما حذا بروس الى ايقاف استعمال القنابل الموجهة ضد المجاهدين والتحول الى استخدام القنابل الحرة FAB ، الى ان مشاكل التوجيه الليزري الذي صدف الروس في جبال افغانستان دفع الروس بتحول الى انظمة توجيه اخرى من بينها التوجيه التلفزيوني الذي ظهر مع القنبلة المطورة KAB-500KR التي سناتي على ذكرها لاحقا ...........
استخدمات القنبلة جد متعددة حيث يمكن استخدامها ضد الاهداف الثابتة والمتحركة - الاهداف البرية والبحرية -المجمعات الصناعية -المراكز العسكرية -الجسور -مهابط الطائرات......الخ حيث يبلغ قطر التدميري للقنبلة 1500 م2 .....وقد عرفت هذه القنبلة عدة تطويرات وانبثقت عنها عدة نسخ منها .KAB-500L-K وKAB-500KR

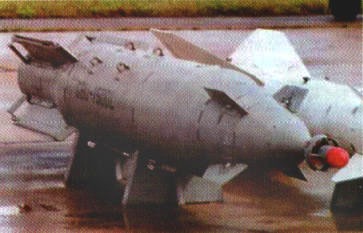

This image has been resized. Click this bar to view the full image. The original image is sized 746x472. تم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 746 * 472.

KAB-500 KR :

قطر القنبلة : 0.8 م
قطر الراس الحربي : 0.4 م
طول القنبلة : 3 م

وزن القنبلة : 520 كغ 1146 lb
وزن الراس الحربي : 380 كغ 838 lb
وزن المتفجرات : 100 كغ 220 lb

نسبة الاصابة الخطاء :3م - 7 م
السقف العملياتي الاقصى للقنبلة : 5000 م
السقف العملياتي الادنى للقنبلة : 500 م

المدى الاقصى للقنبلة : 17.000 م 55.774 ft

----------------------------------------------------
KAB-500 KR او المنتوج 21 "izdyelye K-021" قنبلة روسية كهروبصرية او ذات توجيه تلفيزيوني تصنف ضمن فئة القنابل الروسية الموجهة بدقة KAB التي صممت في الفترة السوفياتية مابين 1989 -1993 م ولا تزال تعمل ضمن سلاح الجو الروسي و بعض الدول ذات التسليح الشرقي بما في ذالك رابطة الدول المستقلة ....القنبلة KAB-500 KR والتي تعتبر النظير الروسي للقنبلة الامريكية GBU-15 صممت للعمل على اجيال المقاتلة السوفياتية و الروسية اللاحقة كا MIG-27 K -SU-30MK -SU-24M -SU-34

تعمل القنبلة الموجهة عبر قناة تلفزيونية وفقا لمبداء fire and forget حيث يتكون نظام توجيه القنبلة من جهاز استشعار تلفزيوني
Tubus-2 TV موصول بجهاز استشعار ارضي TV/terrain-matching homing heads مركب على راس القنبلة و يتميز النظام بمطابقته لمختلف الرؤس الحربية وبقدرة الاطباق على الاهداف من مدى 17 كلم ...... مبدء عمل النظام بسيط حيث يقوم نظام التوجيه العامل بمجموعة من اللوغاريتمات المشفرة قبل القاء القنبلة بالمطابقة بين صورة الموقع المستهدف و البيانات المبرمجة عليه او البايانات التي تصل اليه عن طريق DataLink من اجل تصحيح مسار القنبلة و ضمان نجاح الضربة مباشرة ، كما يتميز النظام بفعالية كبيرة ضد الاهداف المخفية بواسطة احداثيات واشارات اهداف اخرى ......صممت القنبلة المزودة براس حربي اختراقي ذو 380 كغ وقدرة اختراق 1.5 م من الخرسانة المسلحة للعمل ضد الاهداف الثابتة مثل الملاجىء -التحصينات العسكرية - مدراج الطائرات - السكك الحديدية-الجسور-الخرسانة المسلحة -الاهداف الجبلية ....الخ ويقدر معدل الاصابة الخطاء Circular Error Probable للقنبلة ب 3 م الى 7 م وتقل هذه النسبة الخطاء بالنسبة للطائرات التي تحلق على ارتفاع يتراوح بين 500 و 5000 متر وبسرعة 550 إلى 1100 متر......

في الاخير يمكننا ان نذكر ان القنبلة قد استخدمت بنجاح كبير خلال الحملة الروسية في الشيشان عام 1990 حيث تم استخدام هذا النوع من القنابل على متن القاذفات التكيتيكة SU-24 Fencer -- MiG-27 Flogger التي كلفت بمهام القصف ضد معاقل المجاهدين الشيشان...



alus

صقور الدفاع
إنضم
30 نوفمبر 2008
المشاركات
2,793
التفاعلات
3,176 1
رد: القنابل الروسية الموجهة جو ارض

اغلب القنابل الروسيه










A

abrams1

رد: القنابل الروسية الموجهة جو ارض

التطوير بدأ العام 1938 لتظهر القنبلة الأولى في العام 1973 !!!


القائد المصرى

صقور الدفاع
إنضم
16 ديسمبر 2011
المشاركات
6,415
التفاعلات
7,201 4
الدولة
Egypt
رد: القنابل الروسية الموجهة جو ارض

اعتقد ان القنابل الامريكية ادق فى التوجيه


Vasily

عضو
إنضم
27 يناير 2012
المشاركات
1,597
التفاعلات
1,397 4
الدولة
Russian Federation
رد: القنابل الروسية الموجهة جو ارض

جيد جدا ولكن عندي سؤال هل تمتلك الدول العربية المستوردة للسلاح الروسي هذه القنايل مثل اليمن والجزائر وليبيا
اعتقد ان الجزائر تملك kab1500kr
