كلامك صحيح بس انت فكر فيها الصين متأخرة عقود عن الامريكان مالهم الى السرقة والهندسة العسكرية ثم التطوير عليها لمحاولة الوصول والتفوق على الامريكان
- إنضم
- 7 ديسمبر 2009
- المشاركات
- 7,808
- التفاعل
- الدولة
- إنضم
- 30 يناير 2024
- المشاركات
- 550
- التفاعل
- الدولة
طيب هم سرقو كل شي من عندهم وعندهم علماء بدت تجاربهم ونجاحاتهم تغطي على الامريكان ليش الا الان مايسوون اسلحتهم الخاصة؟
- إنضم
- 30 يناير 2024
- المشاركات
- 550
- التفاعل
- الدولة
مشكور على الاثراء وابد ماصار الا كل خير شكراً لك
- إنضم
- 29 أكتوبر 2022
- المشاركات
- 1,549
- التفاعل
- الدولة
للان الصين متأخرة حتى مع طائرتها J-20 عن الامريكان المحركات حاولو السرقة والهندسة العكسية ولكن فشلو وبدأوا طريقهم الخاص في المحركات النفاثة
الصينين بنو نظام ال SC-19 نتيجة اعظم اختراقاتهم على البنتاغون
الصينين بنو نظام ال SC-19 نتيجة اعظم اختراقاتهم على البنتاغون
الاختراق والهندسة العكسية مهم في منافسة الولايات المتحدة لأجل المحاولة الى الوصول لها
لان بدونه لن تستطيع الوصول لها ابداً في الامد المتوسط او القريب
نقاش جميل واعتذر لو اطلت عليك
- إنضم
- 24 نوفمبر 2010
- المشاركات
- 6,969
- التفاعل
- الدولة
تاريخ وتطوير القنابل الموجهة

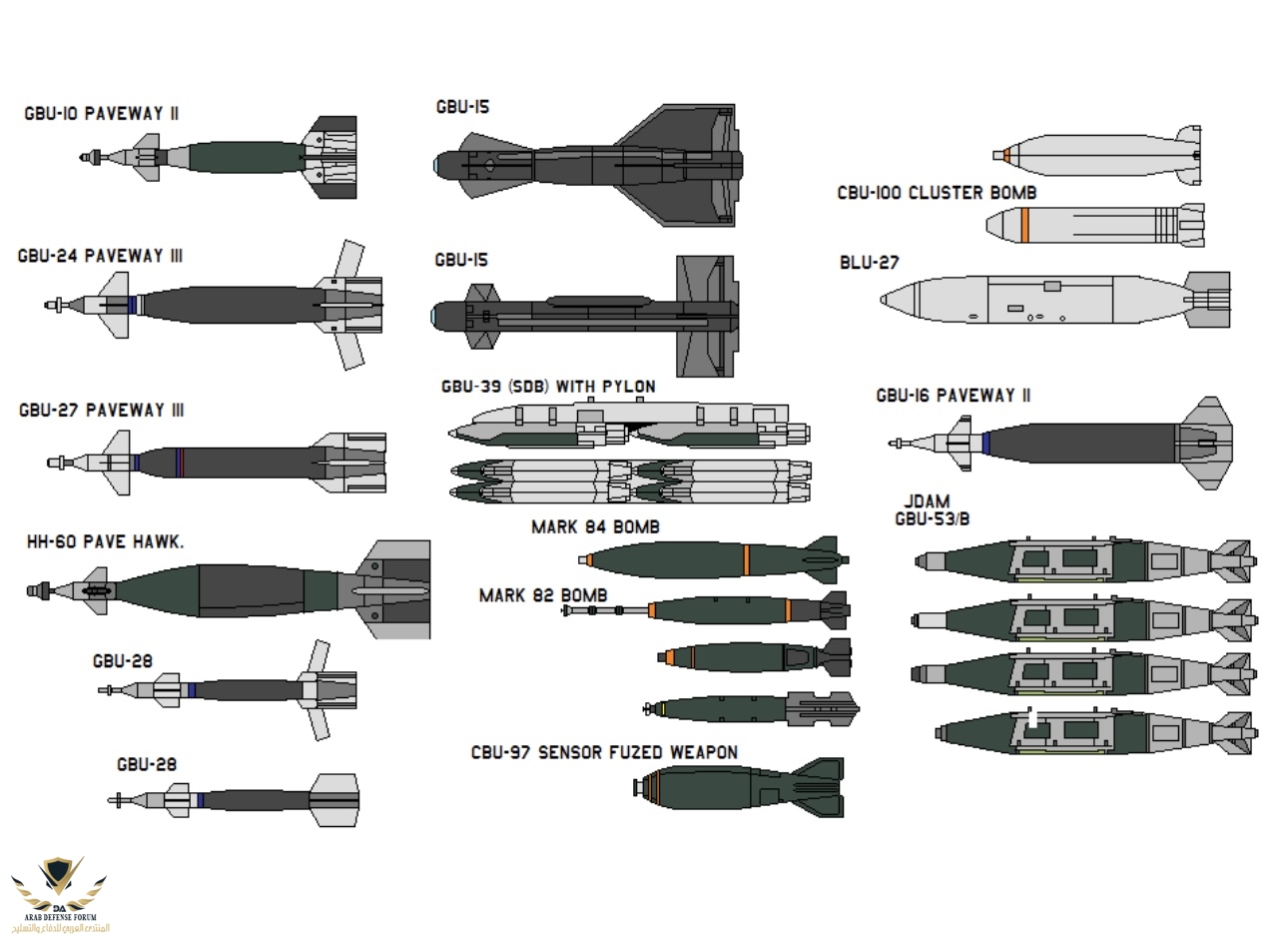

مشاهدة المرفق 728507
بدأ تطوير القنابل الموجهة نتيجة الحاجة إلى تحسين دقة القصف وتقليل الأضرار الجانبية الناتجة عن استخدام القنابل غير الموجهة التقليدية. خلال الحرب العالمية الثانية وما بعدها، كانت القوات الجوية تعتمد بشكل كبير على القنابل غير الموجهة، والتي كانت عرضة لانحرافات كبيرة بسبب الرياح والعوامل الجوية. أدى ذلك إلى ضرورة استخدام عدد كبير من القنابل لضرب هدف واحد بدقة مقبولة.

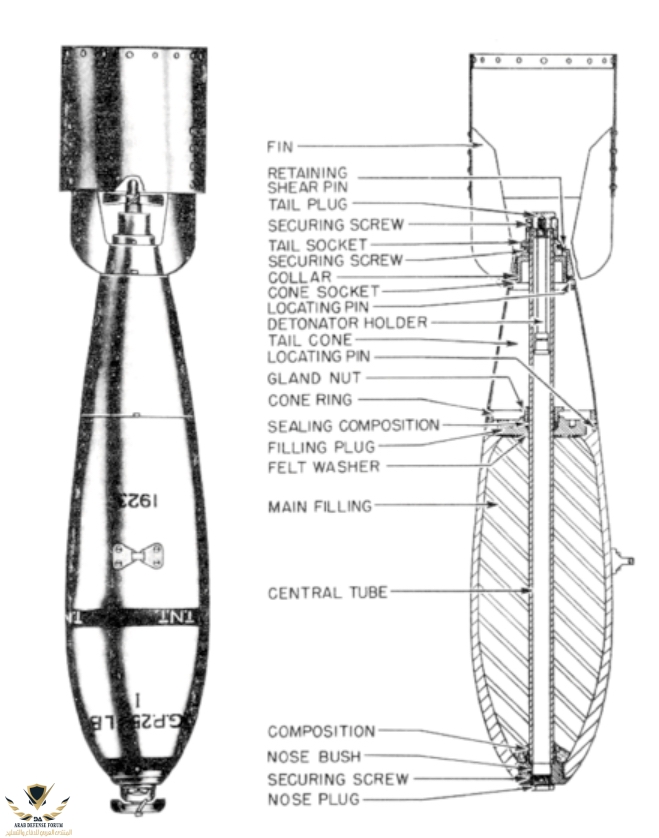

مشاهدة المرفق 728508
في الستينيات والسبعينيات، تزايد الاهتمام بتطوير قنابل ذكية أكثر دقة في إصابة الأهداف، وذلك لأسباب عديدة، منها:
1/تحسين الدقة: لتقليل الخسائر الجانبية وتحقيق إصابات دقيقة للأهداف الحيوية مثل التحصينات والمخابئ
2/تقليل التكاليف: استخدام عدد أقل من القنابل الذكية بدلاً من كميات كبيرة من القنابل التقليدية لتحقيق نفس الهدف
3/المرونة في العمليات: القنابل الذكية مكنت القوات الجوية من تنفيذ مهام دقيقة في بيئات معقدة وصعبة فتم اضافة بعض القطع على قنابل MK

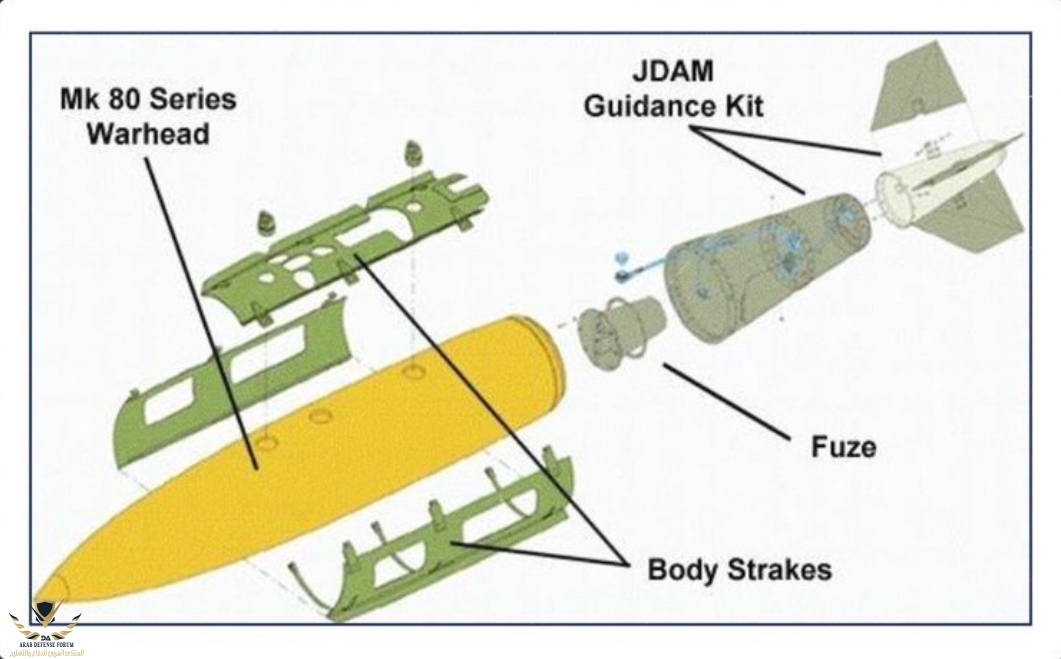

مشاهدة المرفق 728509
مع تقدم تقنيات التوجيه بالليزر وأنظمة الملاحة بالأقمار الصناعية (GPS)، تم تطوير مجموعة من القنابل الموجهة التي أصبحت ركيزة أساسية في ترسانات القوى العسكرية الحديثة، مثل القنابل الموجهة بالليزر من طراز GBU ونظام JDAM الموجه بالـ GPS
القنابل الذكية: تحويل القنابل التقليدية إلى أسلحة دقيقة
القنابل الموجهة (مثل GBU-10، GBU-12، وGBU-31) تعتمد بشكل أساسي على قنابل من سلسلة MK التقليدية. لتحويل هذه القنابل إلى قنابل موجهة ذكية، تتم إضافة عدة مكونات رئيسية:
1/Guidance System (نظام التوجيه):
•التوجيه بالليزر (Laser Guidance): يعتمد على إضافة جهاز استشعار مثل AN/AVQ-11 Pave Spike في مقدمة القنبلة.
•نظام GPS (GPS System): يستخدم في قنابل JDAM (مثل GBU-31)، حيث يتم تركيب نظام ملاحي KGU-54 GPS.
2/ Tail Kit (مجموعة الذيل):
•Tail Assembly (تجميع الذيل): هيكل الذيل للقنبلة.
•Control Fins (الزعانف التحكمية): تستخدم لضبط مسار القنبلة.
•Guidance Fins (الزعانف التوجيهية): تعمل على تحسين دقة التوجيه.
•Aerodynamic Fins (الزعانف الديناميكية الهوائية): تزيد من الاستقرار أثناء الطيران.
•Stabilizer (المثبت): يحسن من ثبات القنبلة.
•Tailcone (قمع الذيل): يحسن من خصائص الديناميكا الهوائية.
•Actuators (المشغلات): تُستخدم لضبط الزعانف والتحكم في الحركة.
3/ Control System (نظام التحكم):
•KMU Control Unit (وحدة التحكم KMU): تساهم في ضبط الزعانف وتوجيه القنبلة بدقة.
4/ Strakes (اجنحة التثبيت):
•Strake Assembly (تجميع الزعانف): تحسين الديناميكا الهوائية.
•Winglets (الزعانف الجانبية): قطع صغيرة توضع في نهايات الأجنحة لتحسين الاستقرار وتقليل مقاومة الهواء.
•Stabilizing Fins (زعانف التثبيت): تستخدم لتوجيه القنبلة وتحسين استقرارها أثناء الطيران.
•Canards (زعانف الكنارد): زعانف صغيرة تُستخدم في الجزء الأمامي من القنبلة لتوجيهها وزيادة التحكم.
•Control Surfaces (أسطح التحكم): تُستخدم لضبط الاتجاه والزاوية أثناء الطيران.

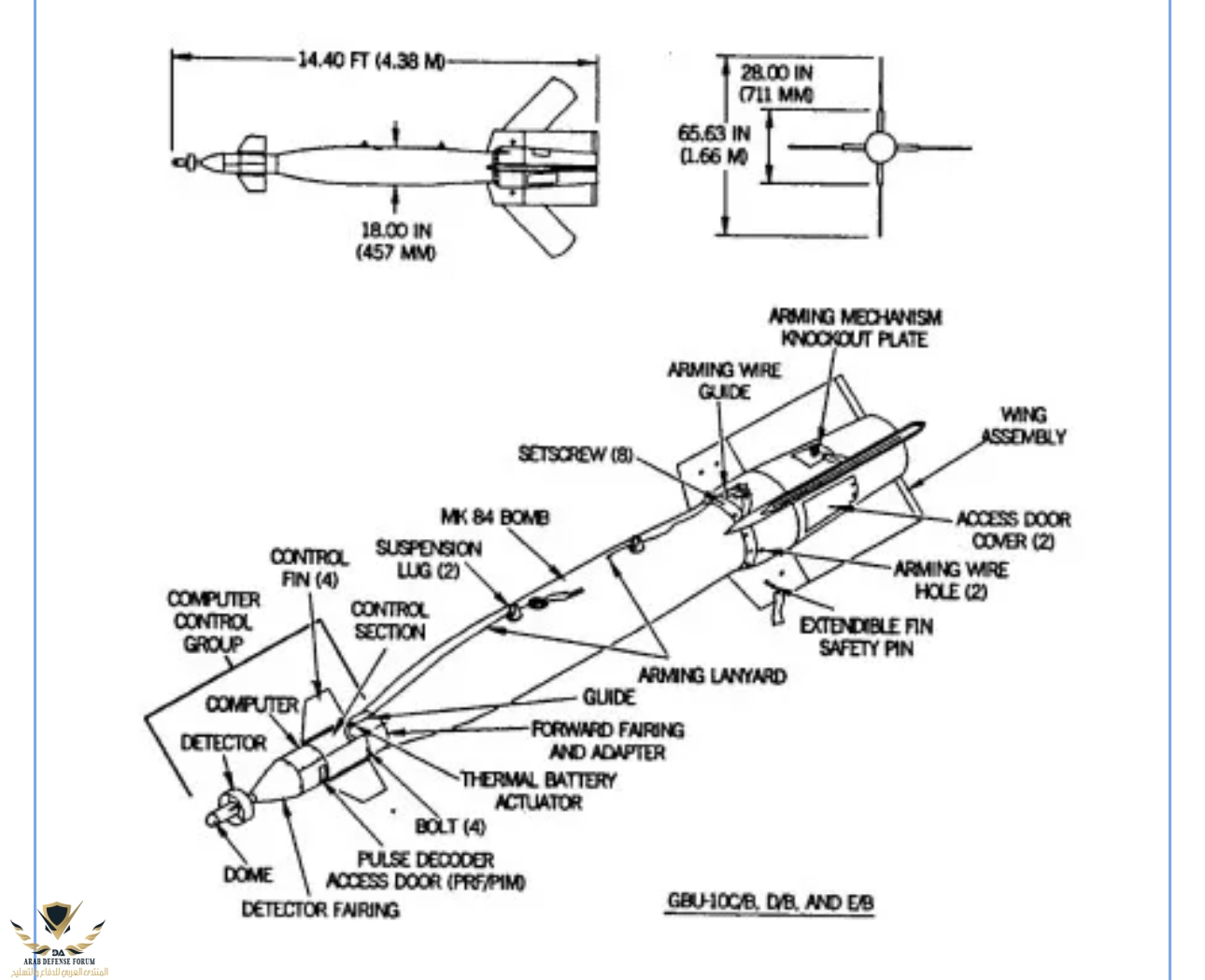

مشاهدة المرفق 728510
•بعد إسقاط القنبلة، يقوم المستشعر بتوجيه القنبلة نحو الهدف، في حين يقوم نظام التحكم بتحليل البيانات وإصدار أوامر لضبط الزعانف في الذيل.

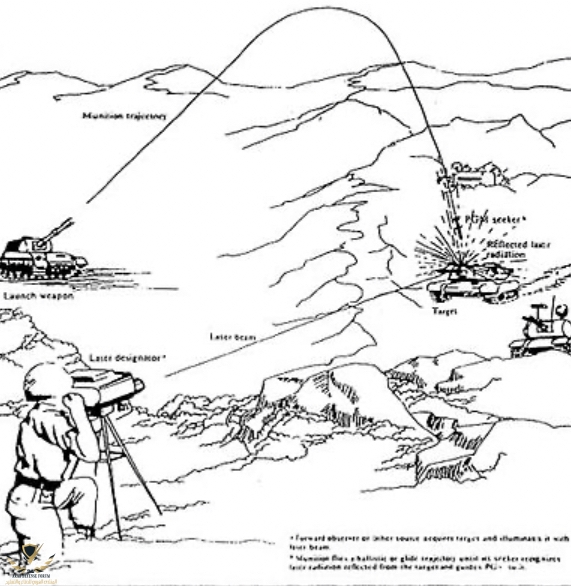

مشاهدة المرفق 728511
•بفضل هذا التكامل بين المكونات، تصبح القنبلة قادرة على تغيير مسارها أثناء الطيران لتحقيق إصابة دقيقة، مما يقلل من الأضرار الجانبية ويزيد من فعالية الضربة.

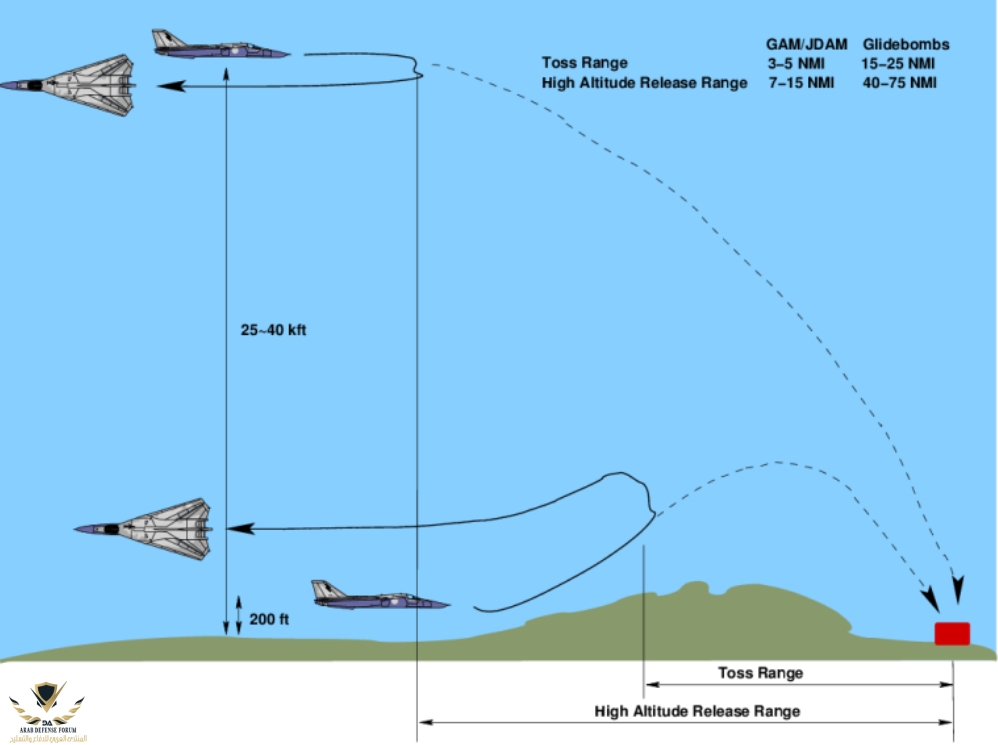

مشاهدة المرفق 728512
عائلة GBU الأمريكية مع مثيلاتها الروسية
1/ GBU-10 Paveway II
•الوصف: قنبلة موجهة بالليزر تعتمد على قنبلة مارك 84 (MK-84) بوزن 907 كغم.
•مدى الاختراق: تصل إلى 11 مترًا من الخرسانة المسلحة.
•المثيل الروسي: KAB-500L
•الوصف: قنبلة موجهة بالليزر بوزن 500 كغم.
•مدى الاختراق: غير محدد بدقة، لكنها مصممة للاختراق المعتدل.
2/ GBU-12 Paveway II
•الوصف: قنبلة موجهة بالليزر بوزن 227 كغم تعتمد على قنبلة MK-82.
•مدى الاختراق: تصل إلى 3 أمتار من الخرسانة المسلحة.
•المثيل الروسي: KAB-250L
• الوصف: قنبلة موجهة بالليزر بوزن 250 كغم.
•تستخدم لتدمير الأهداف المتوسطة.
3/ GBU-24 Paveway III
•الوصف: قنبلة موجهة بالليزر بوزن 907 كغم مع نظام توجيه متطور ودقة عالية.
•مدى الاختراق: تصل إلى 11 مترًا من الخرسانة المسلحة (بفضل الرأس الحربي المتقدم).
•المثيل الروسي: KAB-1500L
•الوصف: قنبلة موجهة بالليزر بوزن 1500 كغم.
•مدى الاختراق: تصل إلى 20 مترًا من الخرسانة المسلحة.
4/ GBU-28 Bunker Buster
•الوصف: قنبلة خارقة للتحصينات بوزن 2,268 كغم، موجهة بالليزر.
•مدى الاختراق: تصل إلى 30 مترًا من الخرسانة المسلحة أو 6 أمتار من الصخور الصلبة.
•المثيل الروسي: KAB-1500L-F
•الوصف: قنبلة خارقة للتحصينات بوزن 1500 كغم موجهة بالليزر.
•مدى الاختراق: تصل إلى 20 مترًا من الخرسانة المسلحة أو الهياكل المحصنة.
5/ GBU-31/32/38 JDAM (Joint Direct Attack Munition)
•الوصف: قنابل موجهة عبر نظام GPS تعتمد على قنابل مثل MK-84 وMK-82.
•مدى الاختراق: تختلف حسب نوع الرأس الحربي، لكن قنبلة MK-84 بوزن 907 كغم تخترق حتى 11 مترًا من الخرسانة.
•المثيل الروسي: KAB-500S-E
•الوصف: قنبلة موجهة عبر نظام GLONASS بوزن 500 كغم.
•مدى الاختراق: غير محدد بدقة، لكنها مصممة للأهداف الكبيرة ذات التحصين المعتدل.
6/ GBU-39/B Small Diameter Bomb (SDB)
•الوصف: قنبلة صغيرة القطر بوزن 110 كغم موجهة بنظام GPS.
•مدى الاختراق: تخترق حتى 1.8 متر من الخرسانة المسلحة.
•المثيل الروسي: KAB-250S-E
•الوصف: قنبلة صغيرة القطر موجهة عبر GLONASS بوزن 250 كغم.
•مدى الاختراق: غير محدد بدقة، تستخدم لتدمير الأهداف المتوسطة.
7/ GBU-39/B Small Diameter Bomb (SDB) II
• الوصف: نسخة مطورة تحتوي على توجيه ثلاثي الأنماط (ليزر، رادار، GPS) لاستهداف الأهداف المتحركة.
•مدى الاختراق: تصل إلى 1.8 متر من الخرسانة المسلحة.
•المثيل الروسي: لا يوجد نظير دقيق بنفس التقنيات الثلاثية حاليًا.
8/ GBU-53/B StormBreaker (SDB II)
•الوصف: قنبلة صغيرة القطر موجهة بتقنيات متطورة لاستهداف الأهداف المتحركة.
•مدى الاختراق: تصل إلى 1.8 متر من الخرسانة المسلحة.
•المثيل الروسي: KAB-250LG-E
•الوصف: قنبلة موجهة بالليزر للأهداف المتحركة بوزن 250 كغم.
•مدى الاختراق: غير محدد بدقة.
9/ GBU-57A/B Massive Ordnance Penetrator (MOP)
•الوصف: قنبلة خارقة للتحصينات بوزن 13,600 كغم موجهة بنظام GPS.
•مدى الاختراق: تصل إلى 60 مترًا من الخرسانة المسلحة أو 40 مترًا من الصخور الصلبة.
•المثيل الروسي: لا يوجد نظير مباشر بحجم مماثل.
نظائر روسية إضافية:
10/ KAB-1500S-E
•الوصف: قنبلة موجهة بنظام GLONASS بوزن 1500 كغم للاستخدام ضد الأهداف المحصنة.
•مدى الاختراق: تصل إلى 20 مترًا من الخرسانة المسلحة.
11/ ODAB-500PMV
•الوصف: قنبلة فراغية بوزن 500 كغم تستخدم تأثير الضغط العالي لتدمير الهياكل الكبيرة.
•مدى الاختراق: ليست قنبلة اختراق تقليدية، بل تعتمد على موجات الضغط لتدمير الأهداف.
سبب تأخر وضعف القنابل الروسية مقارنة بالأمريكية
تعاني القنابل الروسية من تأخر وضعف في الأداء مقارنة بالقنابل الأمريكية، ويرجع ذلك إلى عدة عوامل:
1/ نقص الاستثمار في البحث والتطوير.
2/ الاعتماد على تقنيات قديمة.
3/ نقص التنسيق والتعاون بين وحدات التصميم.
4/ المواد الرديئة في التصنيع ( هياكل - تقنيات )
وهذا سبب انها تصاب بالخلل دائمًا ولا تحقق المطلوب منها بشكل كامل
انتهى
اشكر الصقور السعودية على جهودهم بالمنتدى
4/
@Saudi silent
@Falcon 🦅
@القائد شان كونغ الحكيم
@فيـصل
ان اصبت فمن الله وإن اخطأت فمن نفسي والشيطان،صلو على النبي
….stealth fighter out
وعليكم السلام ورحمة الله وبركاته
بارك الله في جهدك
بعد الضربة الامريكية للحوثيين كنت أبحث عن موضوع لعائلة قنابل عائلة GBU
وجاء الموضوع في وقته
- إنضم
- 26 ديسمبر 2008
- المشاركات
- 2,685
- التفاعل
- الدولة
فرنسا طورت تشكيلة رائعو من الفنابل الموجهة ذات دقة رهيبة
- إنضم
- 27 يونيو 2019
- المشاركات
- 20,355
- التفاعل
- الدولة
موضوع متعوب عليه ويستاهل التقييم
سلمت يداك يابطل
