الرادارات العاملة بالقوات المسلحة المصرية

نظام Avenger العامل لدى قوات الدفاع الجوى المصرى
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

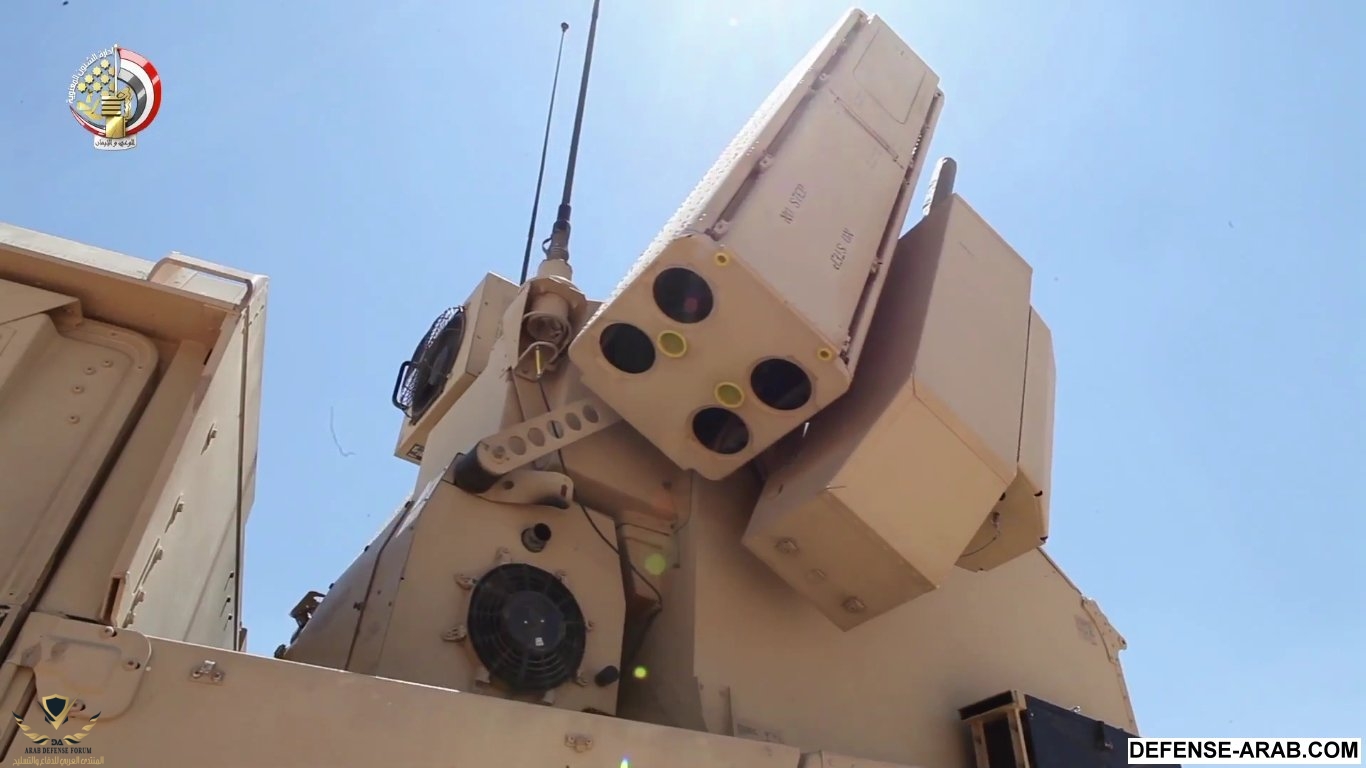

تتكون منظومة الأفينجر أمريكية الصنع من برج مُتحرك محمولة على مركبات هامفي Humvee مُتعددة المهام وتحتوي على :

- قاذفين رباعيين مزودين بـ8 صواريخ طراز ستينجر FIM-92 Stinger قصير المدى ذات باحث ذات نظام فحص ثنائي الألوان بلواقط بالاشعة تحت الحمراء Infrared IR والأشعة فوق البنفسجية Ultraviolet UV حيث يقوم باحث الاشعة تحت الحمراء بتتبع العوادم الساخنة الصادرة من محرك الهدف، في حين ان باحث الاشعة فوق البنفسجية يقوم بتتبع الاشعاع الحراري الصادر من الهدف. ويبلغ مدى الصاروخ 8 كم ويصل الى ارتفاع 3.5 - 3.8 كم وتبلغ سرعته القصوى 2700 كم / س، ويمكنه التعامل مع مختلف التهديدات الجوية مُتصمنة الصواريخ الجوالة والطائرات بدون طيار والطائرات المقاتلة والمروحيات.

- رشاش ثقيل عيار 12.7 مم طراز FN M3P ( مُشتق من الرشاش الشهير M2 Browning ) ذات نظام آلي للتحكم عن بعد من كابينة سائق مركبة الهامفي او بواسطة فرد الرماية داخل البرج المُتحرك، ويبلغ مُعدّله النيراني 1200 طلقة / دقيقة.

- منظومة الرصد والتهديف والتي تتكون من نظام رصد بالاشعة تحت الحمراء FLIR Forward Looking Infrared ونظام تحديد المدى بالليزر LRF Laser Range Finder ونظام فيديو للتتبع الاوتوماتيكي AVT Automatic Video Tracker ونظام بصري خاص بفرد الرماية Optical Sight مزود بمستشعرات تنشيط الباحث الحراري في الصاروخ وأيضا مؤشرات الأوامر وفتح حاويات الإطلاق واخيرا نظام شبكي يقوم بتأكيد امساك الصاروخ للهدف، مضافاً اليه نظام تعريف العدو والصديق IFF.

* يتم التحكم في انظمة الكشف والتهديف والتتبع عن طريق كمبيوتر تحكم يحمل اسم ACE AvengerControl Electronics يوجد في قمرة الرماية بالبرج المُتحرك، ويمكن التحكم في المنظومة بأكلمها عن بعد من مسافة تصل الى 50 متر.

* تستطيع المنظومة ان تُطلق حتى 4 صواريخ متتالية على الهدف، وتتميز بقدرتها على الاشتباك اثناء الحركة بسرعة قصوى 35 كم / س.

_____________________

Thunderbolt

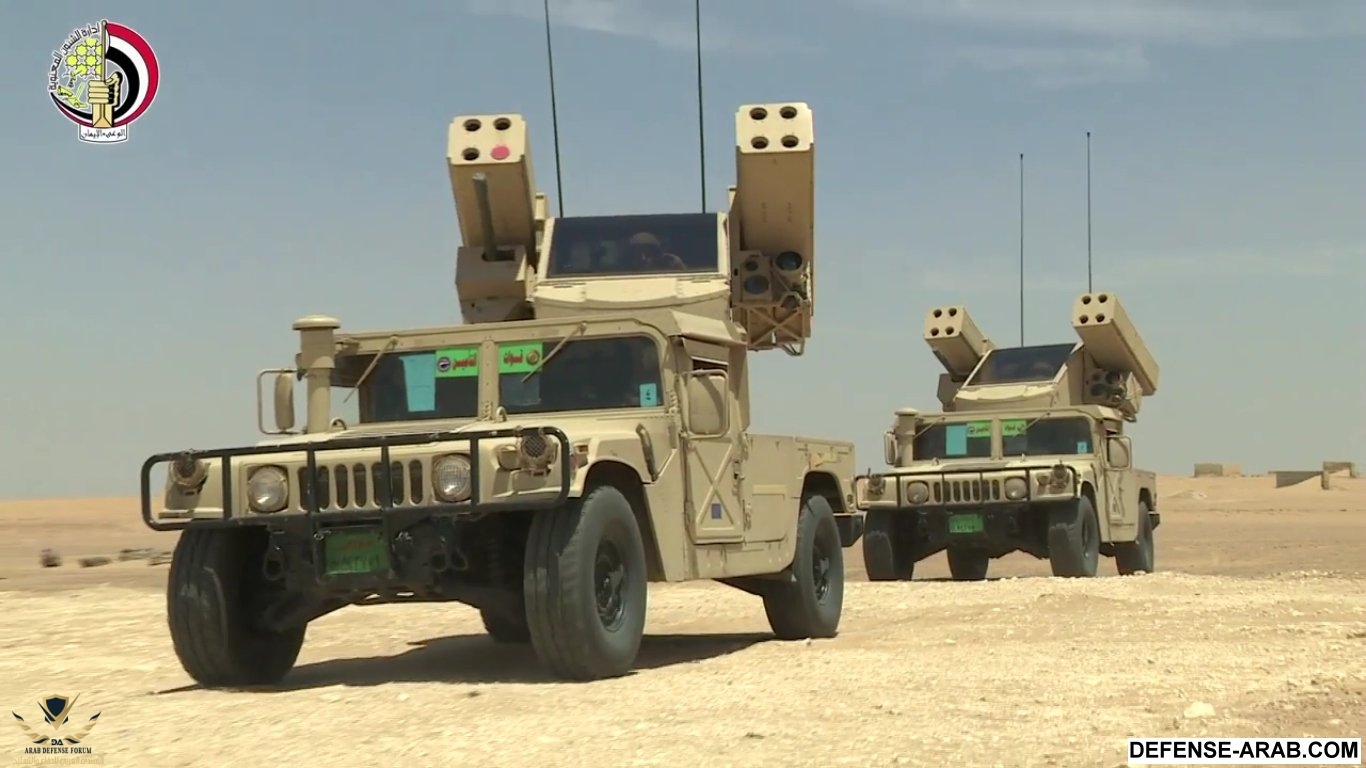

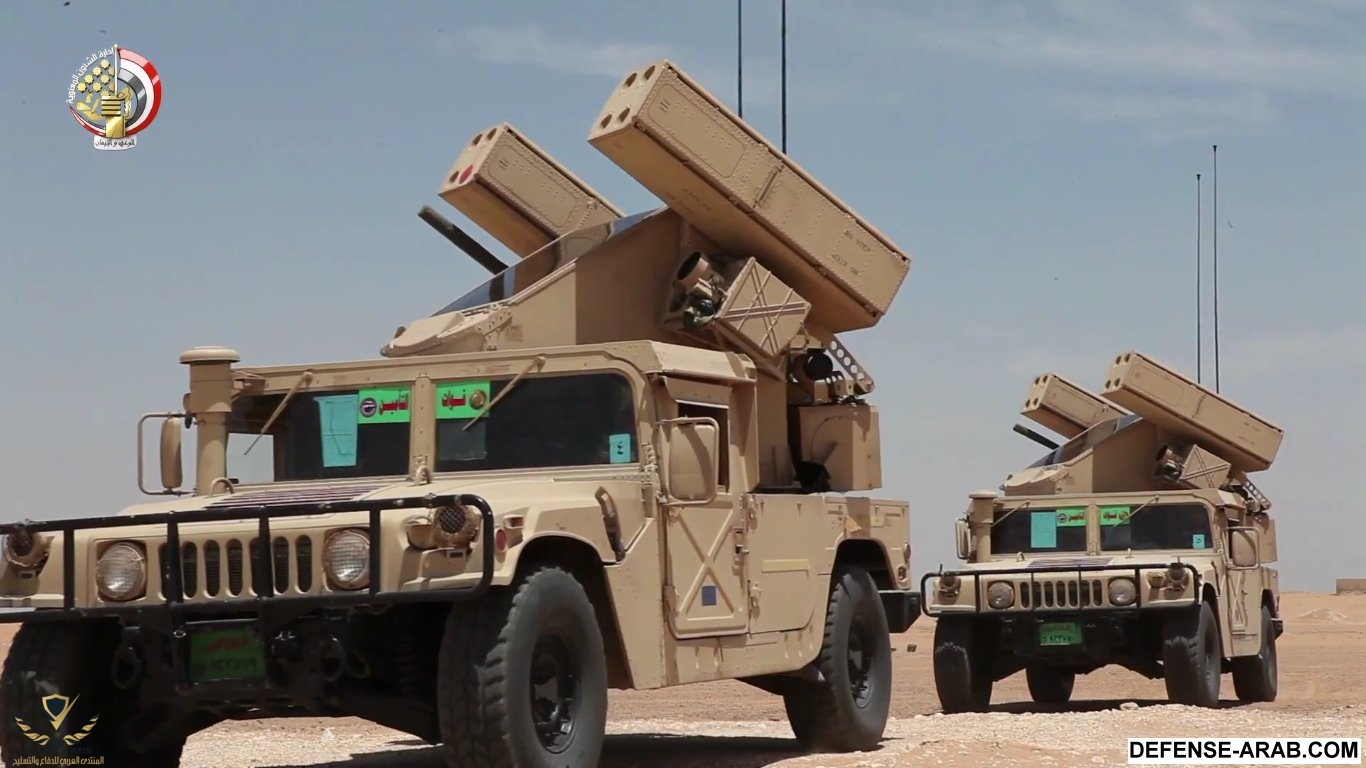

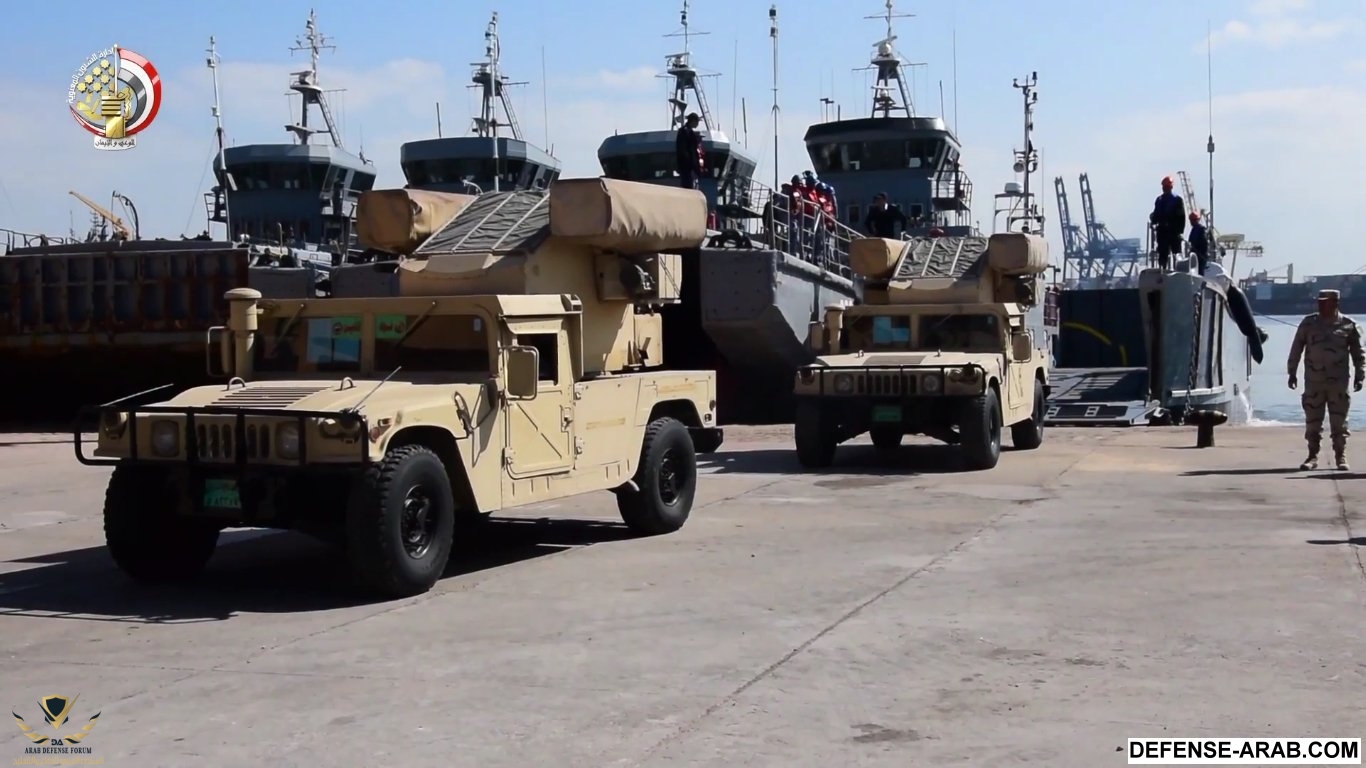

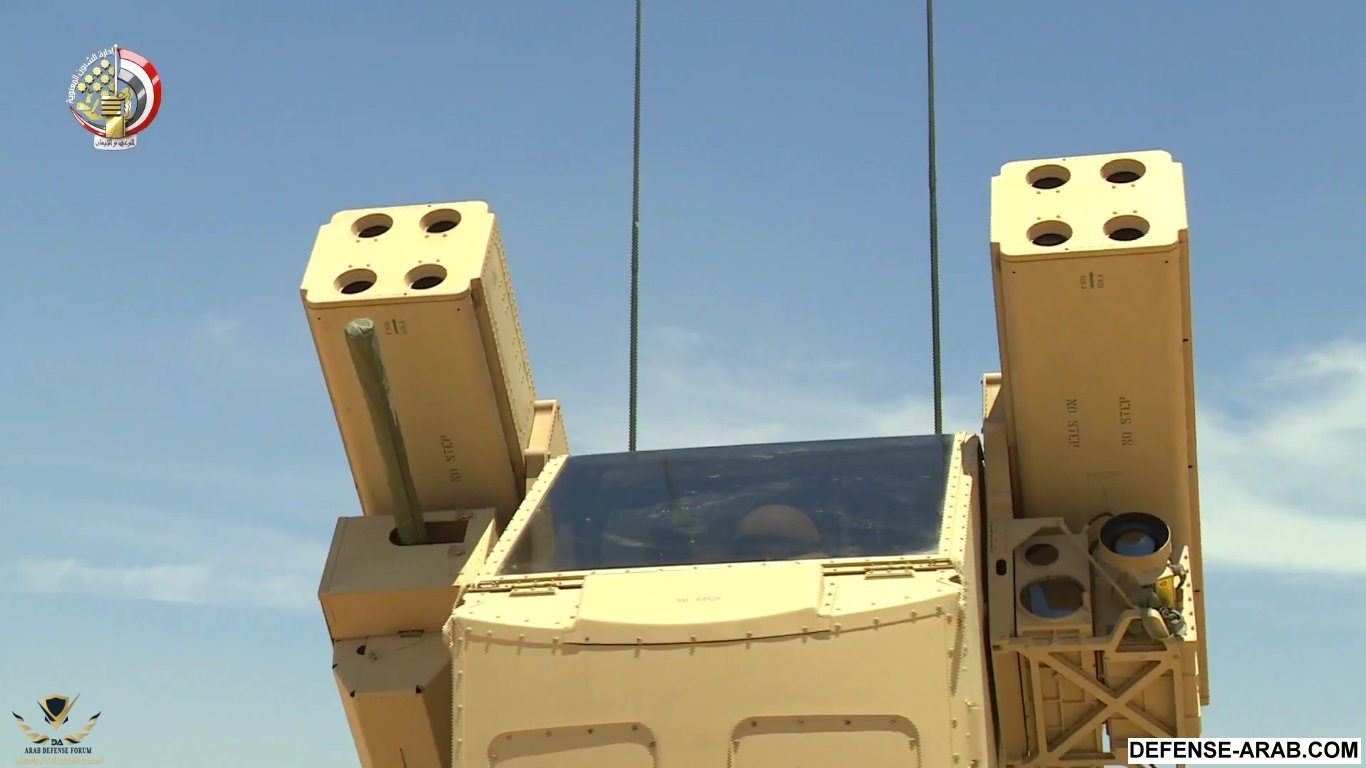

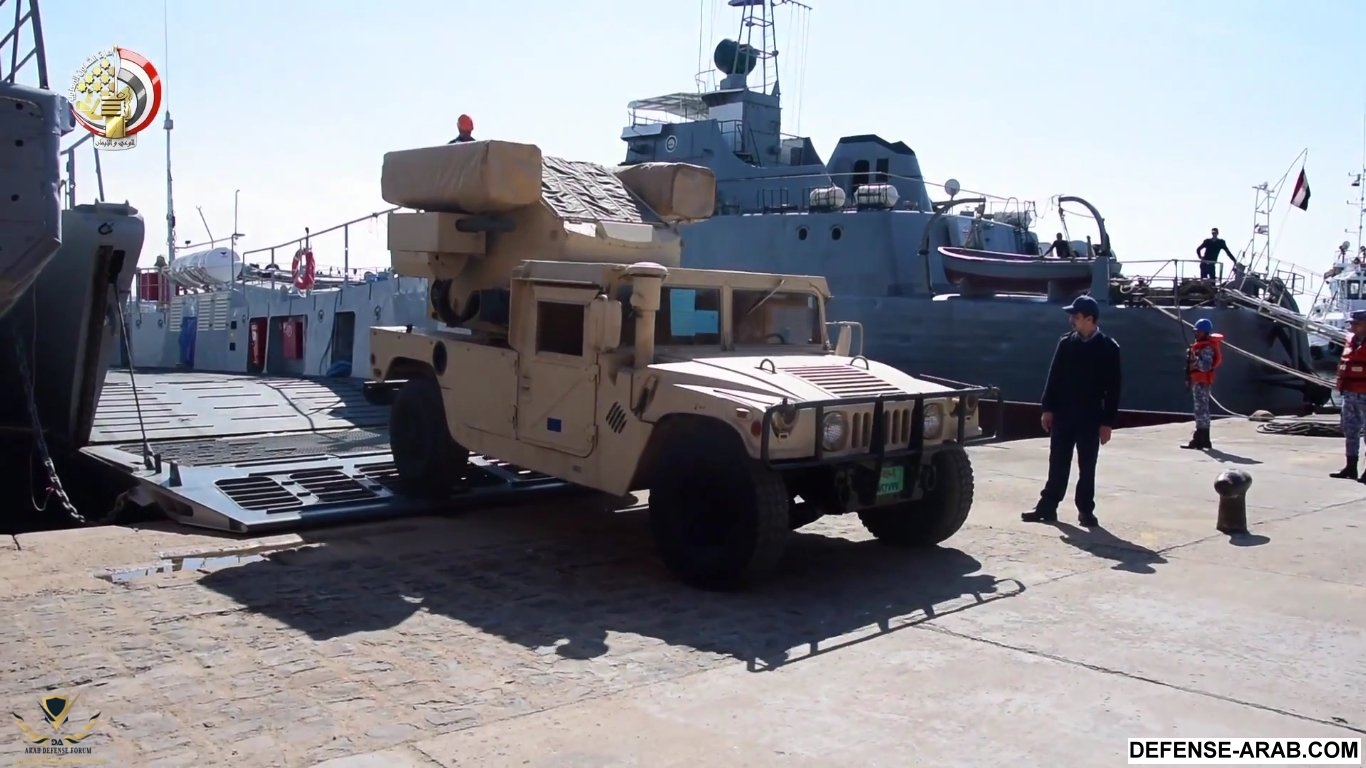

صور للأفينجر فى مصر

‫فيلم -درع السماء-‬ - YouTube[(016636)2017-07-01-05-35-04].JPG
‫فيلم -درع السماء-‬ - YouTube[(017042)2017-07-01-05-05-47].JPG
‫فيلم -درع السماء-‬ - YouTube[(016982)2017-07-01-05-05-39].JPG
‫فيلم -درع السماء-‬ - YouTube[(016575)2017-07-01-05-04-52].JPG
‫فيلم -درع السماء-‬ - YouTube[(001150)2017-07-01-04-49-58].JPG
قوات الدفاع الجوى ... حُراس السماء[(014188)2016-06-27-18-51-27].JPG

منظومة الدفاع الجوي Tor-M2 العامله لدى قوات الدفاع الجوي المصري
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
- تور ام 2 منظومة قصيرة المدى مضادة للمقاتلات و المروحيات والصواريخ الجوالة والقنابل الموجهة بالليزر والقنابل الانزلاقية والطائرات بدون طيار وتبلغ نسبة اصابتها 95% فى حالة اطلاق صاروخ واحد وهى تعتبر من أفضل الدفاعات الجوية قصيرة المدى فى العالم

- يبلغ مدى الكشف الراداري للمنظومة 32 كلم ويستطيع رصد والتعرف على 48 هدف جوي في وقت واحد ويستطيع الاطلاق على 4 أهداف في نفس الوقت.

- يعمل الرادار بنظام الحلقة أى يستطيع مشاركة المعلومات عن الوضع الجوى مع عربة أخرى أى نطاق 64 كلم

- تتكون كل بطارية من 4 مركبات حاملة لمنصات اطلاق الصواريخ بعدد 8 : 16 صاروخ لكل مركبة ويصاحبها مركبة مزودة بنظام رصد وسيطرة وتحكم نيراني.

- الصواريخ موجهة بموجات الرادار ويبلغ مداها 15 كلم وتصل لارتفاع 10 كلم ،، و تبلغ سرعة الصواريخ 3000 كلم/ساعة .

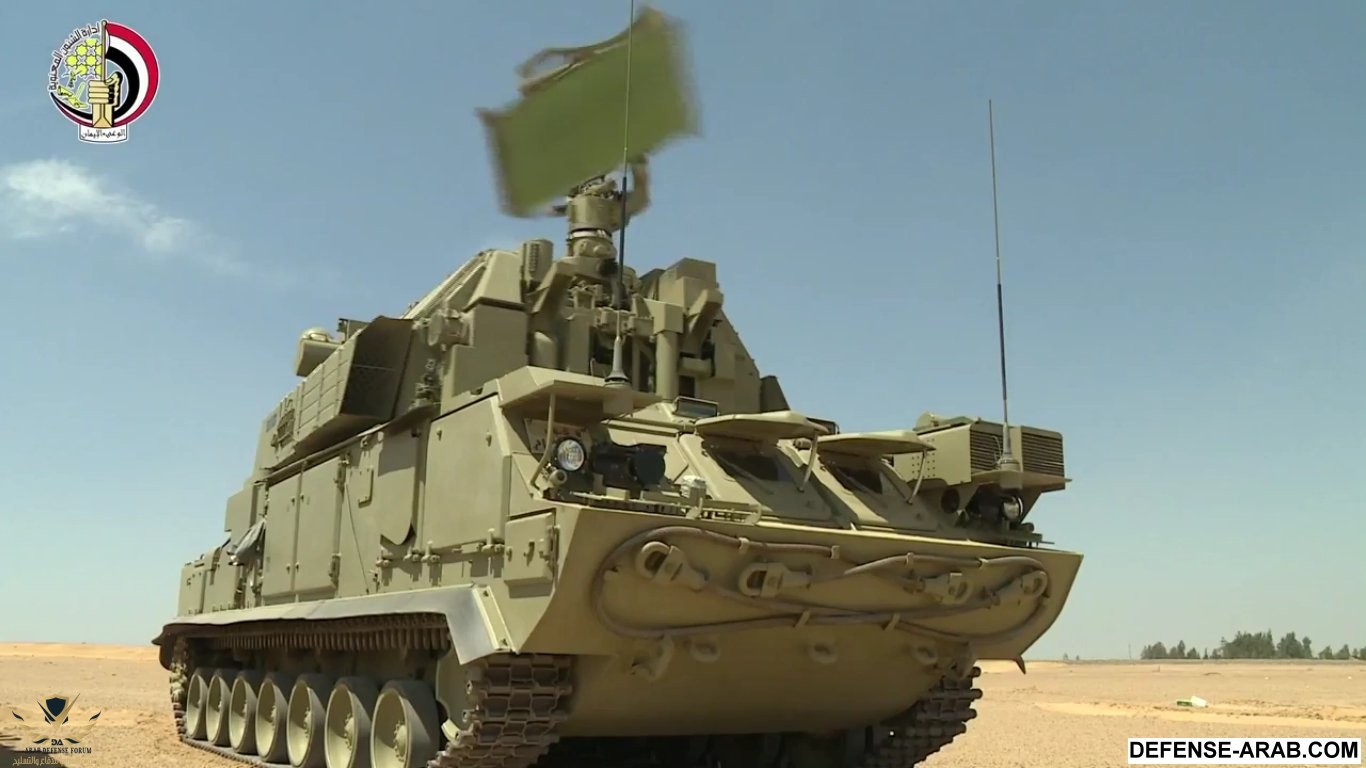

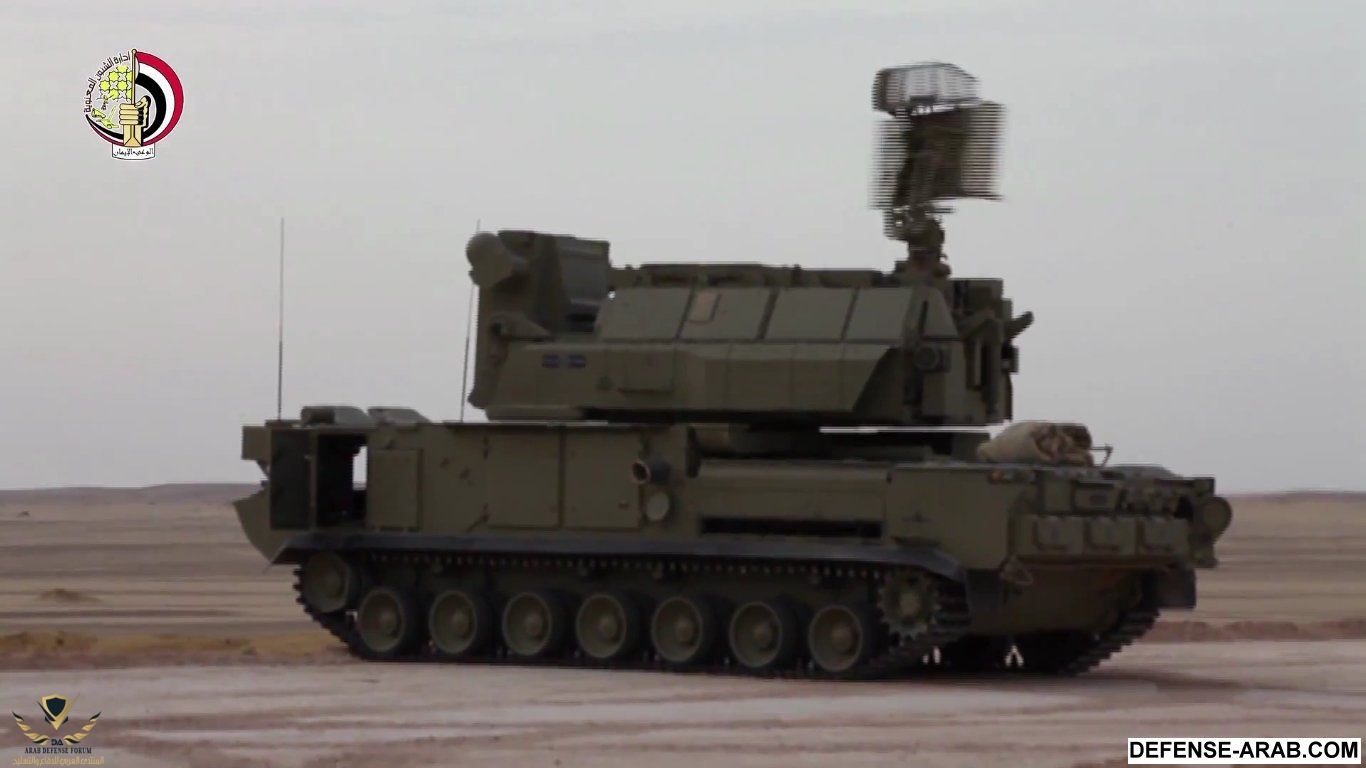

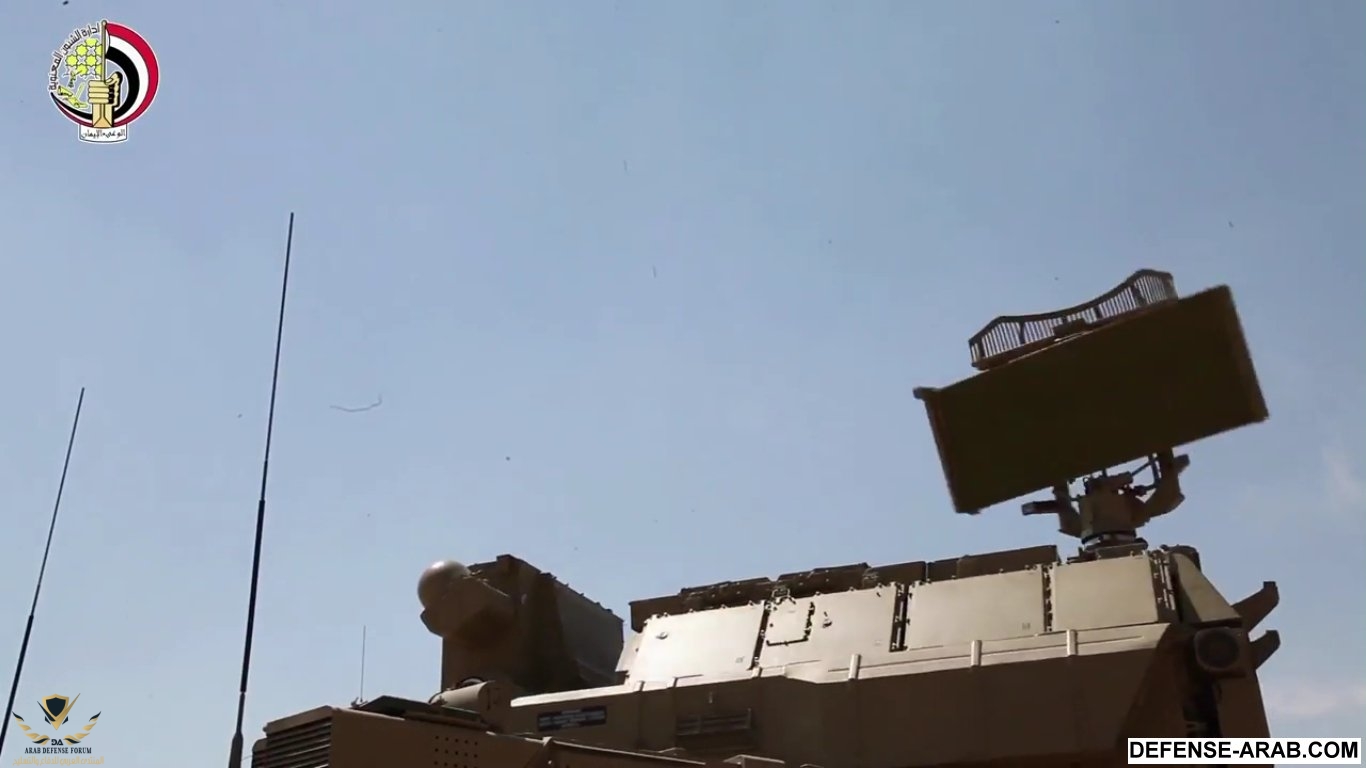

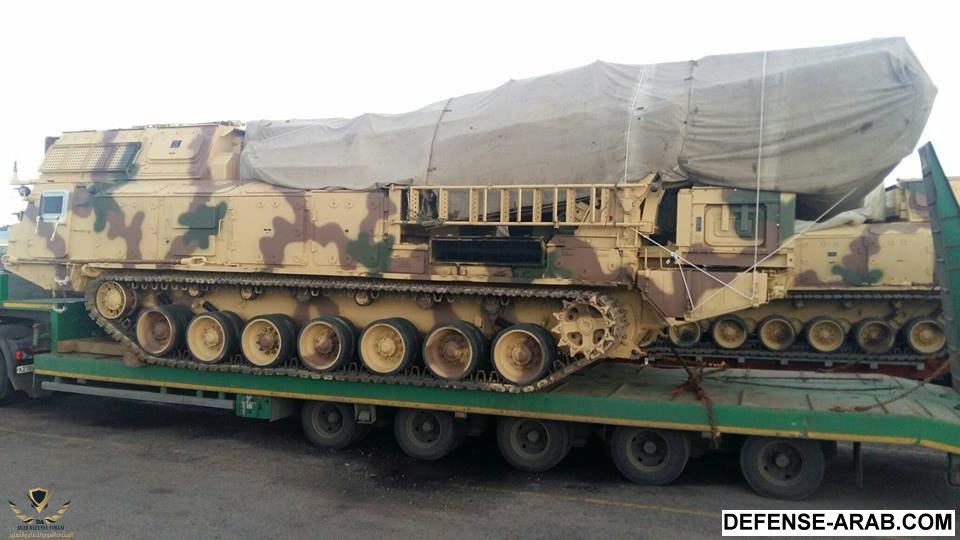

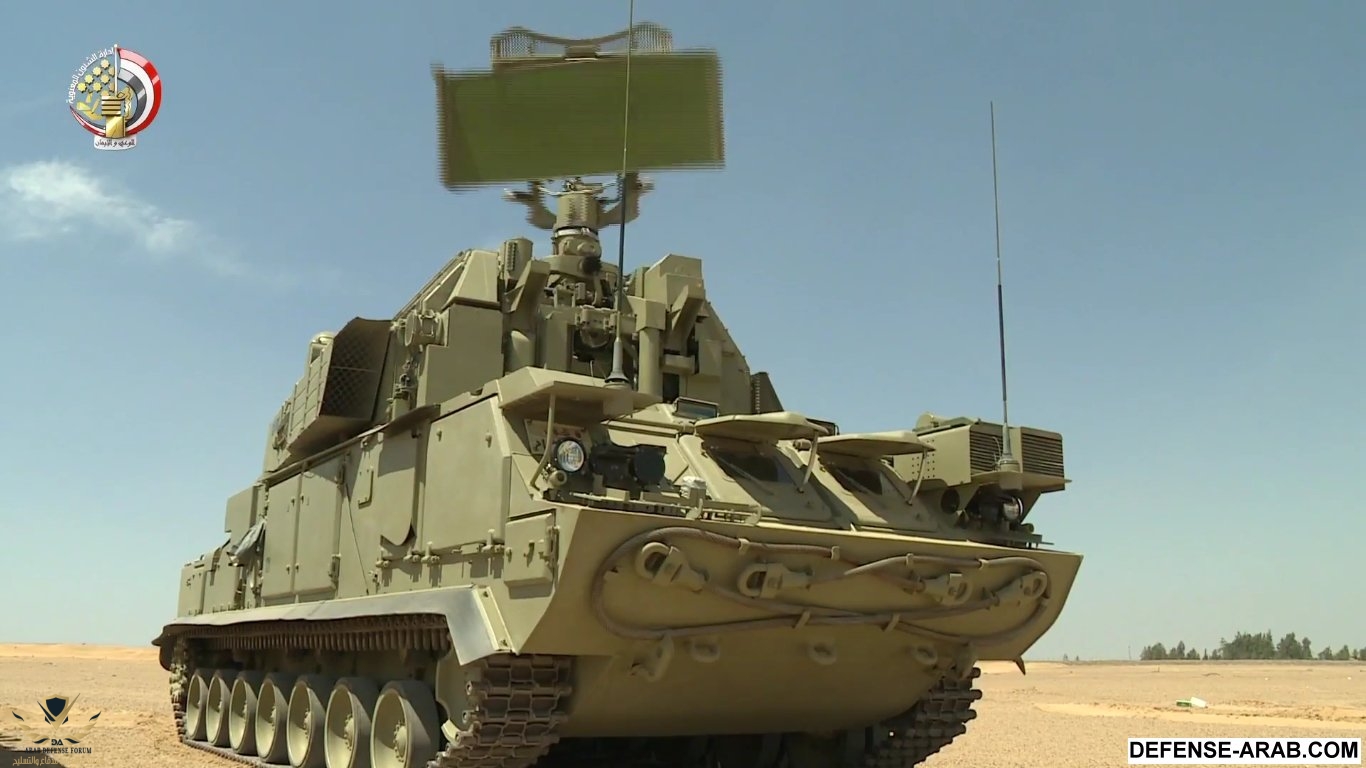

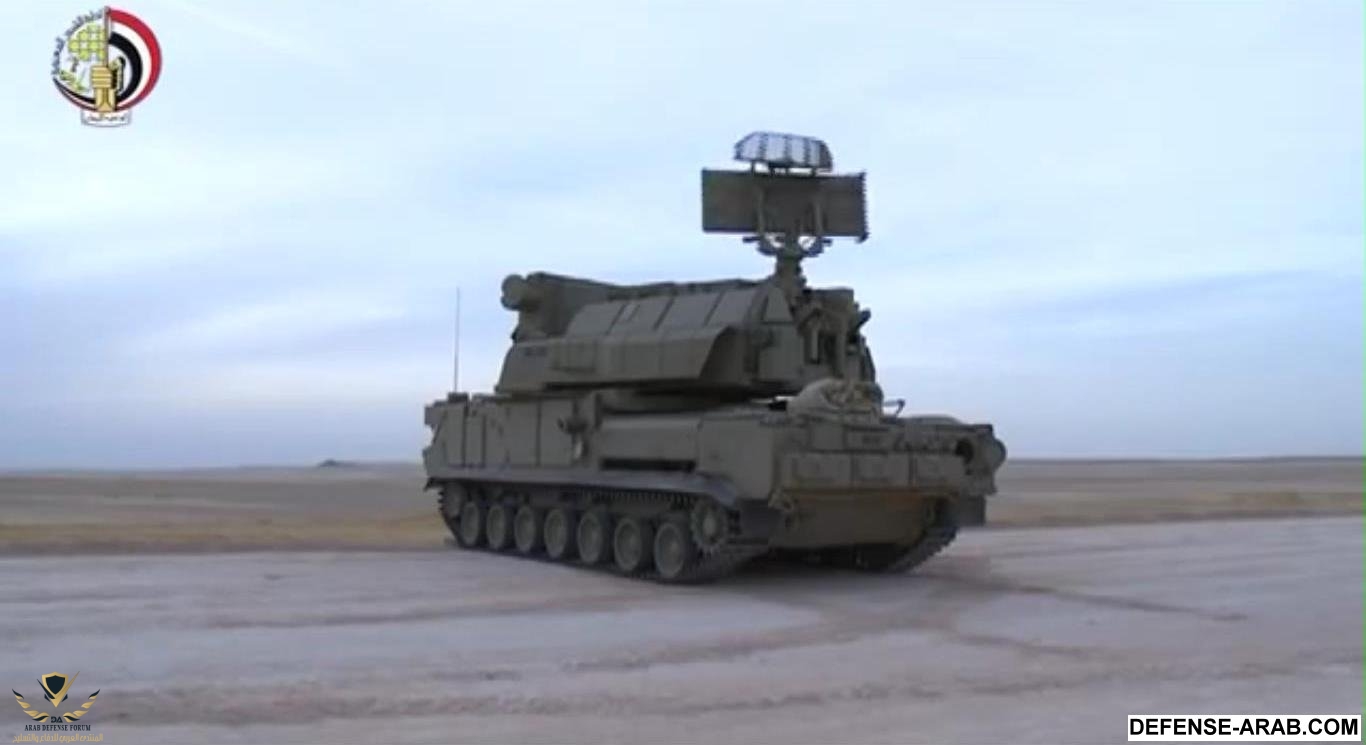

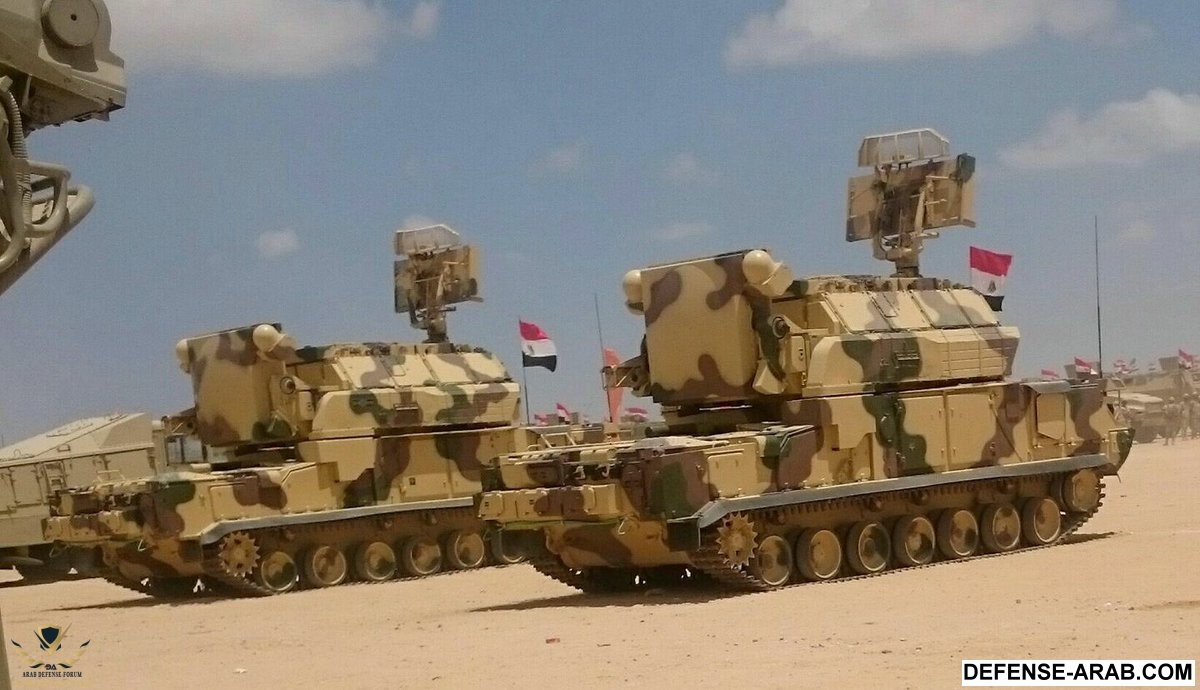

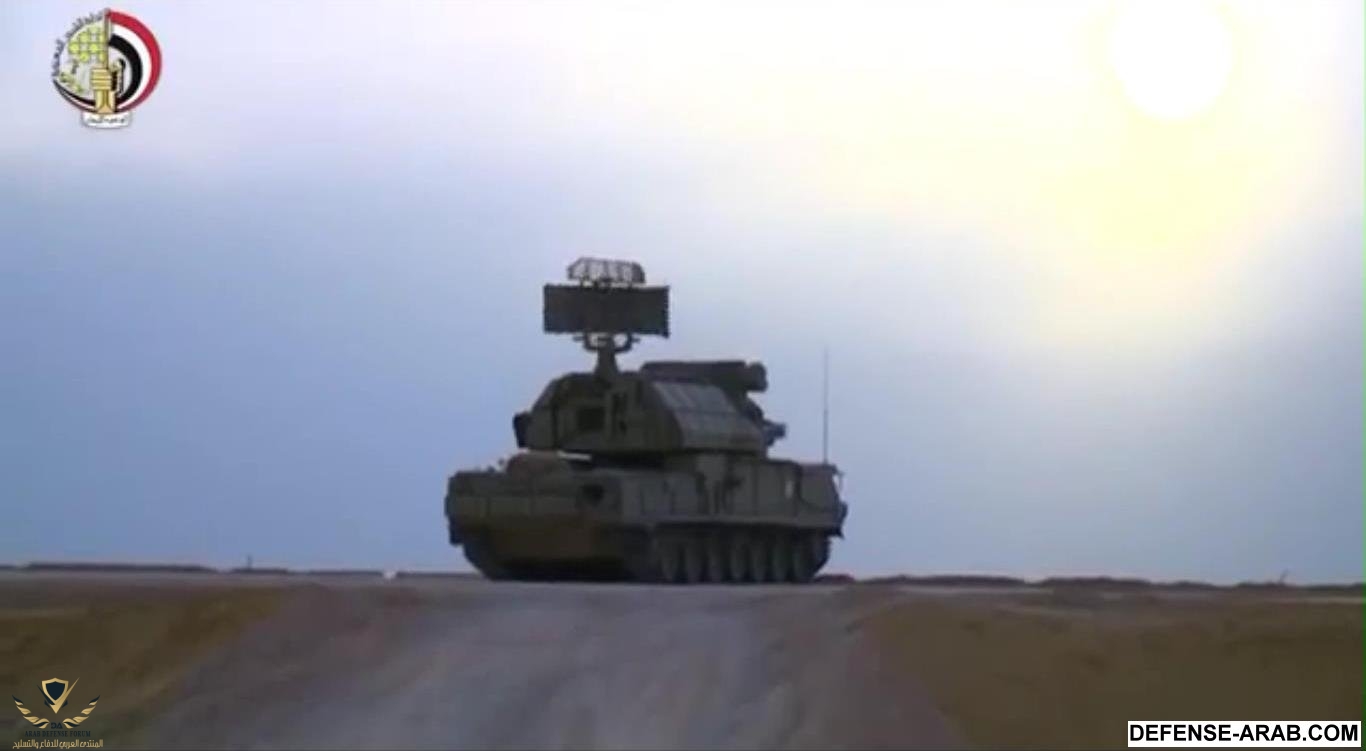

الصور للتور ام 2 فى مصر
‫فيلم -درع السماء-‬ - YouTube[(016874)2017-07-01-05-35-28].JPG
قوات الدفاع الجوى حصن السماء - YouTube[(018754)2016-07-06-04-01-41].JPG
قوات الدفاع الجوى ... حُراس السماء[(014081)2016-06-27-18-50-46].JPG
قوات الدفاع الجوى ... حُراس السماء[(018015)2016-06-27-18-43-13].JPG
‫قوات الدفاع الجوى تنفذ رماية بالذخيرة الحية.jpg
‫قوات الدفاع الجوى تنفذ رماية بالذخيرة الحية ض.jpg

قامت قوات الدفاع الجوى المصرى بزيادة أعداد منظومة الدفاع الجوى الاستراتيجية طويلة المدى S300-VM / Antey-2500 فى صفقة اضافية جرى استلامها هذا العام لتصير أعدادها أكثر من 3 بطاريات / كتائب

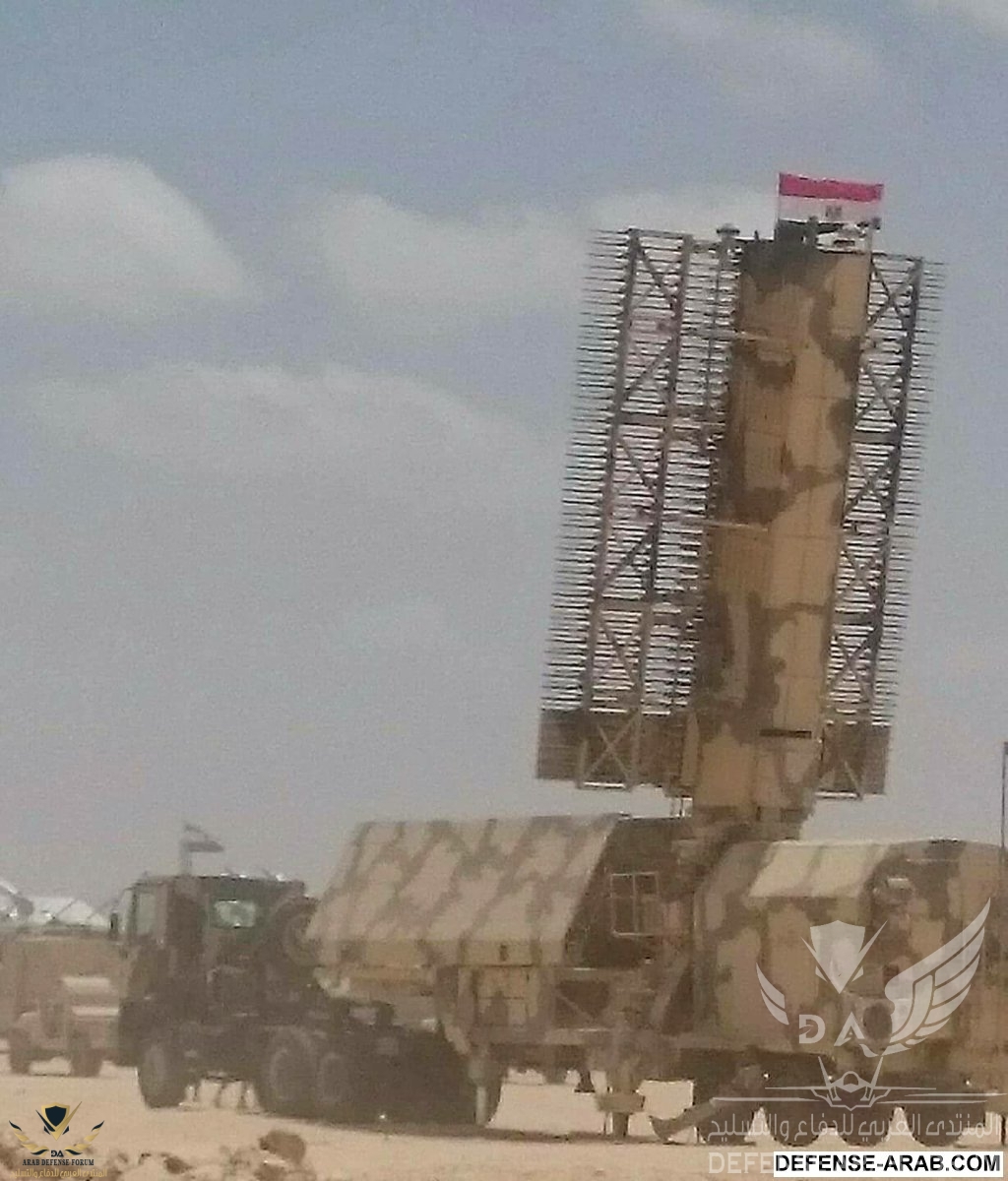

الصورة لرادار الانذار المبكر 9S15ME وهو أحد رادارات منظومة الدفاع الجوى الاستراتيجية طويلة المدى S300-VM / Antey-2500 والذى يبلغ مدى رصده 500 كم ويصل الى ارتفاع 60 كم فى أحد الموانئ الروسية قبل شحنه الى مصر فى سبتمبر الماضى فى صفقة اضافية طلبتها مصر لزيادة أعداد المنظومة

جهاز الرادار “الصينى – المصرى” طراز (YLC-6M)

– هو فى الأساس جهاز رادار من إنتاج شركة (NRIET) الصينية العالمية وقامت “مصر” بالتعاقد عليه والحصول على رخصة لإنتاجة فى “شركة بنها للصناعات الإلكترونية (KATRON)” التابعة “لوزارة الإنتاج الحربى” و أيضاََ التعاقد على تطويره محلياََ ..
– وهو يعمل في النطاق الترددي “السنتيمترى” فى الحيز الترددى من (2.7-3) جيجا/هرتز ..
1 – هو جهاز “رادار ثنائي” الأبعاد (2D) خفيف الحركة يستخدم لكشف الأهداف الجوية المنخفضة و المنخفضة جداََ ويستخدم هذا الرادار ما يعرف “بتكنولوجيا الجوامد” أو (SLOID STATE) في جميع مكوناته ..
2 – يعمل فى الحيز الترددى (S-BAND) ..
3 – “عرض الحيز الترددي” هو (130) ميجا/هرتز ..
4 – أقصى مدى للكشف هو (200) كلم ..
5 – يصل “مستوى الفصوص الجانبية للهوائي” أو (SIDE-LOBE) إلى (300) ديسيبل ..
6 – القدرة المرسلة للهوائى هى (18) كيلو/وات ..
7 – الاستقطاب “رأسي / دائري” ..
8 – عرض النبضة المرسلة (0.8) ميكروثانية للنبضة “الضيقة” و (100) ميكروثانية للنبضة “العريضة” ..
9 – الإستخدام (USAGE) :
ـــــــــــــــــــــــــــــــــــــــــــــ
أ – تستخدم المحطة فى أغراض الكشف والإنذار عن الأهداف الجوية على الإتفاعات المنخفضة والمتوسطة ..
ب – توجيه المقاتلات ..
جـ – تستخدم أيضاََ المحطة فى أعمال سد الثغرات أو الـ (GAB FILLING) ..
10 – إمكانيات الكشف (COVERAGE) :
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
أ – مدى الكشف لهدف مساحة مقطعة الرادارى (RCS) هو (2) متر/مربع باحتمال كشف (80)% هو (150) كلم ..
ب – أقصى ارتفاع (10) كلم ..
ﺟ – زاوية الارتفاع (40) درجة ..
د – دقة قياس الإحداثيات :
ـــــــــــــــــــــــــــــــــــــــ
(1) في المدى (150) متر ..
(2) في الزاوية (1.5) درجة ..
ﻫ – القدرة على الفصل بين الأهداف :
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــ
(1) في المدى (150) متر ..
(2) في الزاوية (1.5) درجة ..
11 – سرعة دوران الهوائي (6, 12) لفة / دقيقة ..
12 – عدد خطوط السير الآلية (250) خط سير ..
13 – زمن الفك (6) دقيقة والتركيب (8) دقيقة ..
14 – زمن التشغيل هو (1) دقيقة فقط ..
15 – إمكانيات مقاومة الإعاقة (ECCM CAPABILITY) :
ــــــ
أ – رشاقة ترددية كل “نبضة/ مجموعة” نبضات (30) تردد ..
ب – إختيار التردد الأقل تأثيراً بالإعاقة ..
د – نظام رقمي لإظهار الأهداف المتحركة أو (DMTI) ..
ﻫ – يحتوى الرادار على “نظام رقمي لضغط النبضة” أو (DPCT) ..
16 – يستخدم الرادار (YLC-6M) تكنولوجيا الـ (MTD PROCESSOR) لتسحين الأداء التكتيكى سواء فى المجال “العسكرى / المدنى” حيث يوجد منه نسخة تستخدم فى “تنظيم حركة الطائرات المدنية” أو (ATC) ولكنها نسخة “ثابتة” أو غير متحركة تسمى (YLC-6 ATC) ..
17 – أثناء عمل الإختبارات العملية على الرادار (YLC-6M) قام “بالكشف/التتبع” للطائرة الهيلكوبتر الهجومى (AH-64 APACHE) من مسافة تزيد عن (+30) كلم .,
18 – يحتوى الرادار (YLC-6M) على نظام “أتوماتيكى لتحديد الشمال” أو ما يسمى (AUTOMATIC NORTH FINDIN) عن طريق الـ (GPS) ..
19 – الرادار (YLC-6M) مزود بنظام ” لإكتشاف الأعطال آلياََ” (BITE)



صور للرادار فى مصر

قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(010609)201...JPG
قوات الدفاع الجوى ... حُراس السماء[(013215)2016-09-24-03-42-11].JPG
قوات الدفاع الجوى حصن السماء - YouTube[(001097)2016-09-24-03-25-25].JPG
قوات الدفاع الجوى حصن السماء - YouTube[(023983)2016-09-24-03-35-33].JPG
قوات الدفاع الجوى حصن السماء - YouTube[16-47-00].JPG

17 – أثناء عمل الإختبارات العملية على الرادار (YLC-6M) قام “بالكشف/التتبع” للطائرة الهيلكوبتر الهجومى (AH-64 APACHE) من مسافة تزيد عن (+30) كلم .,

أليست مسافة قليلة ؟؟

الأباتشى الإسرائيلية مسلحة بصواريخ ذات مدى 25 كم

أسأل مع إدراكى لصعوبة عملية الكشف والتتبع على إرتفاعات منخفضة , لكن أتمنى وجود تفسير أفضل.

هل هناك رادارات لها نفس الغرض (الارتفاعات المنخفضة) ومدى كشفها لهيلكوبتر كالأباتشى مقارب لهذا المدى ؟؟

أليست مسافة قليلة ؟؟

الأباتشى الإسرائيلية مسلحة بصواريخ ذات مدى 25 كم

أسأل مع إدراكى لصعوبة عملية الكشف والتتبع على إرتفاعات منخفضة , لكن أتمنى وجود تفسير أفضل.

هل هناك رادارات لها نفس الغرض (الارتفاعات المنخفضة) ومدى كشفها لهيلكوبتر كالأباتشى مقارب لهذا المدى ؟؟


السبب هو كل ماقل ارتفاع الهدف قل مدى اكتشافه

هناك
رادار الحارس المُحسّن AN/MPQ-64F1 Improved Sentinel أحدث ماتعاقدت عليه قوات الدفاع الجوى المصرى

اعتقد انه أفضل فى اكتشاف الأهداف عى الارتفاعات المنخفضة

وزارتا الدفاع والخارجية الامريكية توافقان على صفقة رادارات " AN/MPQ-64F1 " لمصر
__________________________________________________________
أصدرت " وكالة التعاون الأمني الدفاعي Defense Security Cooperation Agency DSCA " التابعة لوزارة الدفاع الأمريكية " بنتاجون " ، أصدرت إخطارا مُوجّها للكونجرس ، بموافقة وزارة الخارجية الأمريكية على صفقة رادارات المسح الجوي وتتبع الأهداف طراز " الحارس المُحسّن AN/MPQ-64F1Improved Sentinel " من الجيل الجديد لصالح الجيش المصري بقيمة 70 مليون دولار .

وبحسب الوكالة فإن الجيش المصري طلب :

- 8 أنظمة رادار AN/MPQ-64F1 مُتضمنة سوفتوير التشغيل والتدريب .

- قطع الغيار ومعدات الدعم .

- انظمة راديو ارضية ومحمولة جوا للاتصالات Single Channel Ground & Airborne Radio Systems SINCGARS طراز VRC-92E .

- 16 مركبة هامفي HMMWV مُخصصة لقطر الرادارات ومُزوّدة بأدوات التغطية والوقاية للرادار .

- معدات الدعم والتدريب وباقي المُدات المُرفقة من قبل الشركة صاحبة العقد والحكومة الأمريكية .

* الشركة صاحبة العقد هي " طاليس رايثيون Thales Raytheon Systems " الأمريكية الفرنسية المُشتركة ( شركة مساهمة مُشتركة بين طاليس الفرنسية بنسبة 50% ورايثيون الأمريكية بنسبة 50% )

* جدير بالذكر ان الجيش المصري يمتلك في الاساس 12 رادارا من النسخة السابقة AN/MPQ-64 تم طلبهم في سبتمبر عام 2002 . وفي نوفمبر عام 2010 تم البدء في إنشاء وتأسيس مرفق صيانة خاص بالرادار للقيام بأعمال الصيانة والدعم الفني وصناعة بعض قطع الغيار اللازمة محليا .

* رادار " الحارس المُحسّن AN/MPQ-64F1 Improved Sentinel " هو الإصدار الاحدث من الرادار " الحارس AN/MPQ-64 Sentinel " ، حيث يبلغ مداه 75 كم مُقابل 40 كم للنسخة السابقة ، وهو رادار ثلاثي الأبعاد يعمل على النطاق الترددي " X-Band " مُخصص لأعمال المسح الجوي وتتبع الاهداف لصالح أنظمة الدفاع الجوي قصيرة ومتوسّطة المدى في مسرح العمليات . كما تميّز الجيل الجديد بسوفتوير مُحسّن ومُعالج بيانات واشارات جديد ونظامي كمبيوتر مُجهّزين لاستيعاب وتخزين البيانات الخاصة بالتهديدات المُستقبلية . هذا وقد حصل الاصدار الجديد على نمط رصد وتتبع الأهداف الجوية مُنخفضة الارتفاع كالصواريخ الجوالة والطائرات بدون طيار .

بستخدم الرادار مصفوفة المسح الإلكتروني السلبي Passive Electronically Scanned Array في رصد وتتبع وتعريف وتصنيف الاهداف والابلاغ عنها ، بمختلف انواعها من الطائرات المقاتلة والطائرات بدون طيار والمروحيات والصواريخ الجوّالة ، ويمتلك قدرة هائلة على مقاومة التشويش الإلكترني الكثيف ، ويعمل بكفاءة تامة مع انظمة الدفاع الجوي طراز " أفينجر Avenger " قصير المدى و" Chaparral " قصير المدى و" سلامرام SL-AMRAAM " مُتوسّط المدى و" هوك Hawk " متوسّط المدى .

___________________________

Thunderbolt

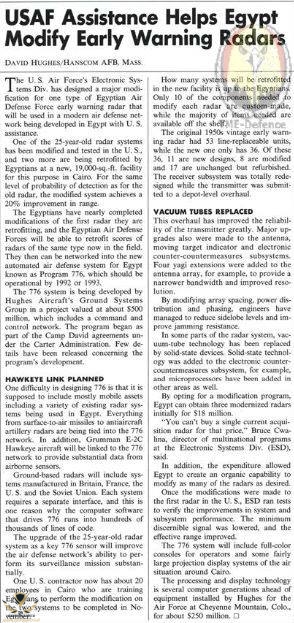

خبر بتاريخ 1991 من مجلة aviation week : مصر تقوم بتحديث أنظمة رادارات الإنذار المُبكر و تطوير شبكة قيادة وسيطرة آلية جديدة " برنامج 776 " يتم تطويرها محلياً فى مصر بمساعدة قسم الأنظمة الإلكترونية التابع للقوات الجوية الأمريكية المسؤول عن تطوير شبكات القيادة و السيطرة وأنظمة الحواسب والأتصالات و أنظمة الاستخبارات لصالح سلاح الجو الأمريكى و بالتعاون مع شركة Hughes Aircraft Ground Systems Group ويشمل التطوير أيضا تطوير الرادارات القديمة وزيادة مدى الرصد لها بنسبة 20% وسيتم أيضا ربط كل الرادارت الإنذار الثابتة و المتحركة و طائرات الإنذار المُبكر ( E-2C ) ورادارات مواقع الدفاع الجوى الثابتة والمتحركة ورادارت المدفعية المضادة للطائرات فى شبكة القيادة والسيطرة الجديدة " برنامج 776 " وبسبب تنوع الأنظمة العاملة فى شبكة الإنذار المصرية ( روسية - أمريكية - بريطانية - فرنسية - صينية - أوكرانية ) فإن برمجة نظام القيادة و السيطرة المصرى الجديد سيتضمن مئات الآلاف من أسطر من التعليمات البرمجية للحواسيب الخاصة بالنظام وسيتكلف تطوير " برنامج 776 " الجديد 500 مليون دولار

https://www.facebook.com/TMEDefence/


لمن يقولون أنه يفضل امتلاك أنظمة دفاع جوى اما شرقية بحته أو غربية بحته

فى نظام القيادة والسيطرة المصرى المعروف بنظام " 776 " تم دمج وربط جميع أنظمة الدفاع الجوى المصرية الشرقية والغربية وطائرات الانذار المبكر ( E2c )فى نظام قيادة وسيطرة آلى موحد نظام " 776 " كما يقول الأمريكان

التعديل الأخير:
طائرة الحرب الالكترونية EC-130H Compass Call التابعة للقوات الجوية المصرية .
_____________________________________________________
تمتلك القوات الجوية المصرية 3 طائرات من هذه النسخة الخاصة و تعتبر القوات الجوية المصرية الوحيدة المالكة لها بجانب سلاح الطيران الامريكي ، وهي طائرة متخصصة في مهام الحرب الالكترونية مشتقة من طائرة النقل العسكري C-130 Hercules و يبلغ ثمنها حاليا حوالي 400 مليون دولار .


النسخة المصرية كانت C-130 مخصصة للنقل في الاساس ثم تم تحويلها بعدد 3 طائرات الى النسخة EC-130H للحرب اللاكترونية .

تُمثل هذه الطائرة المُكوّن الرئيسي الثالث في عصب منظومة الحرب الالكترونية للقوات الجوية المصرية بعد طائرات E2C Hawkeye للإنذار المبكر وطائرات Beechcraft 1900C للاستخبار والاستطلاع الالكتروني الارضي والبحري ، في حين انها تختص بمهام التشويش الالكتروني على انظمة الاتصالات :

- مهام التشويش الالكتروني ضد انظمة الاتصالات الخاصة بشبكبة القيادة والسيطرة للعدو .
- مهام الحرب المعلوماتية IW Information Warfare و حرب الانترنت Cyberwarfare حيث تقوم بأعمال الهجوم الالكتروني باستخدام فيروسات الكمبيوتر Computer Viruses وأحصنة طروادة Trojans والابواب الخلفية Back Doors والخداع والتمويه على الشبكات Network Spoofing والتضليل المعلوماتي Disinformation والسيطرة والتشويش على شبكات الاذاعة والتليفيزيون TV & Radio Transmission Hijacking / Jamming و يعرف ايضا هذا النوع من الحروب بالحرب النفسية Psychological Warfare ( النسخة الامريكية ذات قدرات مُوسّعة جدا في هذا المجال وتمتلك قدرات لا تملكها النسخة المصرية ) .


- مهام الاستخبار الاشاري SIGINT Signal Intelligence لرصد و تتحلىل الاشارات الكهرومغناطىسية و اللاسلكية الصادرة من الرادارات و منظومات الاتصالات المعادية .

* تمتلك الطائرة الامكانيات الاتية :
- رادار انذار مبكر واسع النطاق و منظومة ملاحة خاصة تعمل تحت اسوء ظروف التشويش الالكتروني وفي مختلف الظروف الجوية ليلا ونهارا .
- انظمة تشويش الكتروني واسعة النطاق .
- انظمة تحليل للاشارات الرقمية والاتصالات المشفرة .
- انظمة اتصال بالاقمار الصناعية .
- انظمة تحديد للاخطاء واستشارة الكترونية .
- توفر الطائرة بالتعاون بينها وبين طائرات الاواكس بيئة نظيفة للمقاتلات الصديقة لتقوم بعملها تحت مظلة وقائية من انظمة الرصد والتجسس والتشويش والحماية الالكترونية ضد الرادارات والدفاعات الجوية المعادية .
* طاقم الطائرة يتكون من 13 فرد موزعين كالاتي :
- 4 افراد مسؤولين عن الطيران والملاحة
- 9 افراد مسؤولين عن انظمة الخداع والتشويش فيما يعرف بمعدات Rivet Fire ينقسمون الى :
# ضابط الحرب الالكترونية وهو المسؤول عن قيادة فريق المهام MCC Mission Crew Commander
# خبير فك لغات التشفير Cryptologic Linguist
# مشغل انظمة التحديد Acquisition Operator
# مشغل الانظمة ذات النطاقات الترددية العالية High Band Operator
# 4 مشغلين لأنظمة التحليل Analysis Operators
# فني صيانة جوية AMT Airborne Maintenance Technician


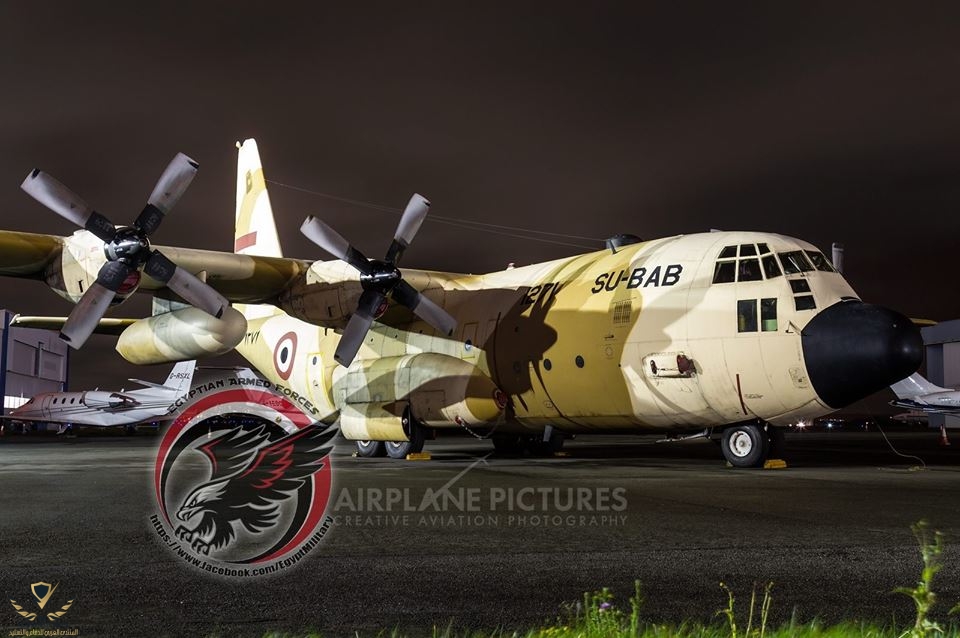

* الصورة للطائرة اثناء تواجدها بمطار لو بورجيه Le Bourget بباريس في فرنسا بتاريخ 6 نوفمر 2013
_________________________________
Thunderbolt



التعديل الأخير:

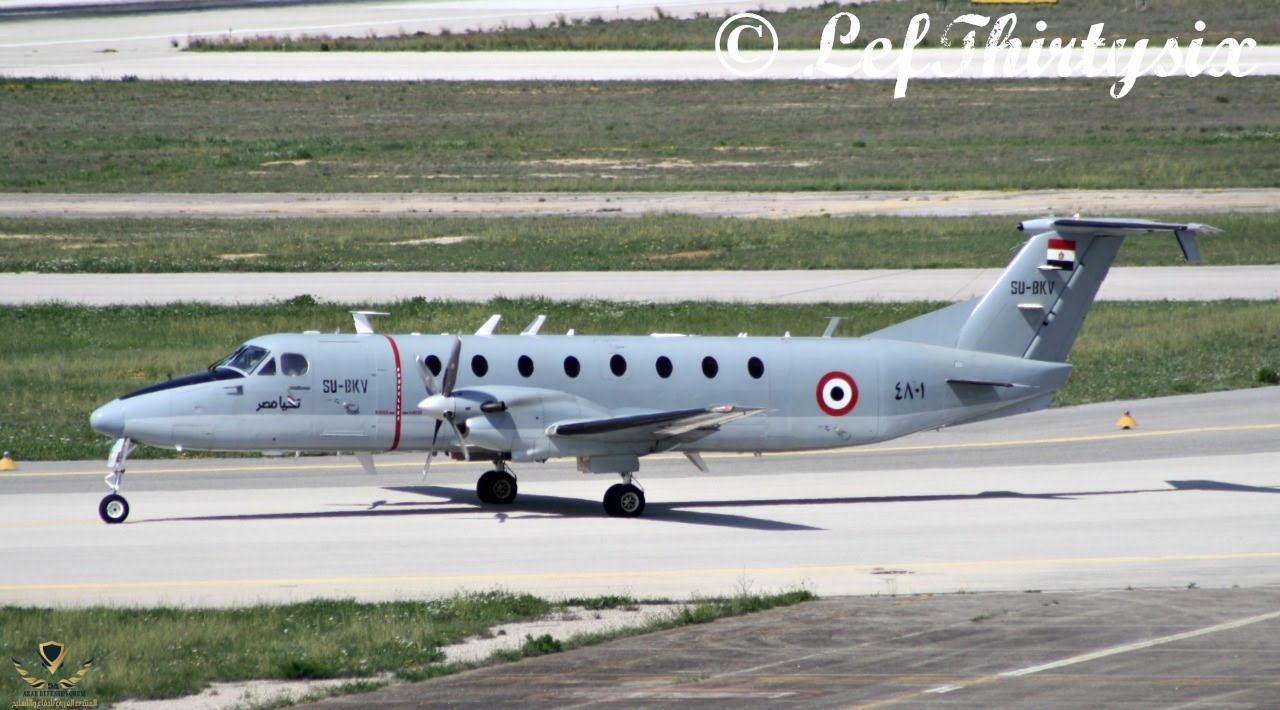

- الطائرة Beechcraft 1900C تختص بأعمال " الإستخبار والمسح الجوي والاستطلاع Intelligence, Surveillance & Reconnaissance ISR "، وتُسمى بطائرة المهام الخاصة Special Mission Aircraft SEMA.

النسخة المصرية تم التعاقد عليها كطائرة ركاب مدنية ثم تم تحويلها إلى طائرات مهام خاصة من خلال تزويدها بأنظمة الإستطلاع الإلكتروني والدورية والمراقبة البحرية على النحوي الآتي :

# أولا | حزمة " Hughes Integrated Surveillance & Reconnaissance HISAR " المُدمجة للمسح الجوي والاستطلاع الإلكتروني ويتم تنصيبها أسفل مُنتصف الهيكل كما تظهر حولها الدائرة بالصورتين السفليتين وتتكون من :

1) نظام المسح الارضي ذات القدرة على رسم خرائط ارضية عالية الدقة ورصد الأهداف المتحركة " Synthetic Aperture Radar-Moving Target Indicator SAR-MTI " حيث أن " SAR " هو رادار البؤرة الإصطناعية Synthetic Aperture Radar SAR المميز بالتصوير بإستخدام الموجات الدقيقة Microwave Imaging، والتي توفر قدرة مسح واسع النطاق للتضاريس الأرضية بكامل تفاصيلها ورسم الخرائط الإلكترونية عالية الدقة بدرجة اكبر من الطرق التقليدية المستخدمة في المسح بالإشعاع الرادري. أما " MTI " فهو نظام راداري دوبلري " Doppler Effect " يعتمد في رصده للإهداف المتحركة على تغيّر طول الموجات المنعكسة من على جسم الهدف لتحديد إتجاهه سواء كان مُقتربا او مُبتعدا، ويُستخدم في تمييز المركبات عن الأهداف الثابتة كالأشجار والتلال.

2) مستشعرات كهروبصرية Electro-Optical Sensor وحرارية IR-Sensor مع نظام رصد وملاحة بالاشعة تحت الحمراء Forward Look Infrared FLIR.

# ثانيا | حزمة " الاستخبار الاشاري SIGINT Signal Intelligence " المُدمجة لإعمال اعتراض الاشارات الرادارية Electronic Intelligence ELINT واعتراض الاتصالات اللاسلكية Communication Intelligence COMINT طراز ES5000 و تتميز بالاتي :

1) قدرة إستخبار إلكتروني بعيدة المدى تصل الى 350 كم على ارتفاع 10 كم مع دقة عالية في تحديد الاتجاهات و المواقع عن طريق الانبعاثات الرادارية واللاسلكية المعادية.
2) إعتراض الاشارات الالكترونية ELINT Electronic Intelligence الصادرة من المنظومات المعادية وتصنيفها وتحديد اولوياتها من الاخطر الى الاقل خطورة.
3) اعتراض الاشارات والاتصالات COMINT Communications Intelligence التي تتم بين الأفراد ومراكز القيادة.


# ثالثا | حزمة " Inverse Synthetic Aperture Radar ISAR " وهي تقنية مماثلة لتقنية SAR إلا أنها تعتمد على حركة الهدف نفسه في توليد وتخليق صورة ثنائية الأبعاد عالية الدقة له للتعرف عليه ( تقنية SAR تعتمد على حركة هوائيات الاستشعار ) وهي مُستخدمة بكثافة على طائرات المراقبة والدورية البحرية للتعرف على والتفريق بين الصواريخ المتنوعة والطائرات الحربية والطائرات المدنية والسفن.

* تمتلك القوات الجوية المصرية 10 طائرات من هذا النوع.

___________________________
Thunderbolt


بيان القوات المسلحة بشأن تدريبات الجوية و الدفاع ال...JPG

رادار الإنذار المبكر والمسح الجوي الروسي بعيد المدى Rezonans-NE، يعمل لدى قوات الدفاع الجوى المصرية بعدد فوجين: الفوج الأول فى مدينة رأس غارب محافظة البحر الأحمر مقابل لمحافظة بنى سويف والفوج الثانى فى طريق القاهرة السويس وكلا الرادارين منصوبين فى مكان مرتفع

هو رادار مُصمم لأعمال الإنذار المبكر والمسح الجوي بعيد المدى، ويعمل في نطاق التردد العالي جدا Very High Frequency VHF ذات الأطوال الموجية المترية، والتي تسمح برصد الأهداف الشبحية، متضمنة الصواريخ الجوالة والصواريخ الباليستية والأهداف الجوية ذات السرعات فرط صوتية Hypersonic ( التي تتجاوز سرعاتها 5 ماخ وتصل إلى 20 ماخ )، وفي مختلف الظروف الجوية، مع حصانة هائلة ضد مختلف وسائل الإعاقة والشوشرة الإلكترونية الكثيفة. يبلغ مدى الرادار 1100 كم، ويصل أقصى ارتفاع لرصد الأهداف الجوية إلى 100 كم، ويمكنه رصد أهداف ذات سرعات فرط صوتية تصل إلى 7 كم / ث ( 25 ألف كم / س )، وكذلك الأهداف ذات السرعات المنخفضة جدا حتى 0.1 متر / ث كالمروحيات في وضع الثبات في الجو، ويستطيع أن يتتبع 500 هدف جوي في وقت واحد، مع قدرة توقع مواضع السقوط للصواريخ الباليستية من خلال حساب المدى والإتجاه والسرعة.


رادار jy-9

هو رادار صينى الصنع ثلاثى الأبعاد يعمل لدى قوات الدفاع الجوى المصرية.

- متخصص في كشف الأهداف الجوية على الإرتفاعات المنخفضة.

- يستطيع الرادار أن يعمل في بيئة كاملة من التشويش الإلكتروني المعادي.

- يستطيع ملء الفجوات ومراقبة المطارات والدفاع الساحلي .

- مدة الإعداد أو التفكيك للرادار خلال 20 دقيقة مع طاقم من أربعة أشخاص.

المواصفات :

يعمل على S band
الهوائي: شعاع مزدوج
قدرة دوران الهوائى : 6 : 12 دورة في الدقيقة
فتحة الشعاع: 15 ° ، 18 ° (عمودي)
إنتاج الطاقة: 200 كيلو واط (الذروة)
التغطية: 360 درجة (السمت) ، 0 - 40 درجة (الارتفاع)
المدى: 150 كم
الإرتفاع: 10 كم
دقة الكشف: 80 متر المدى ؛ 0.3 درجة السمت
قدرة التتبع: 200 هدف جوى

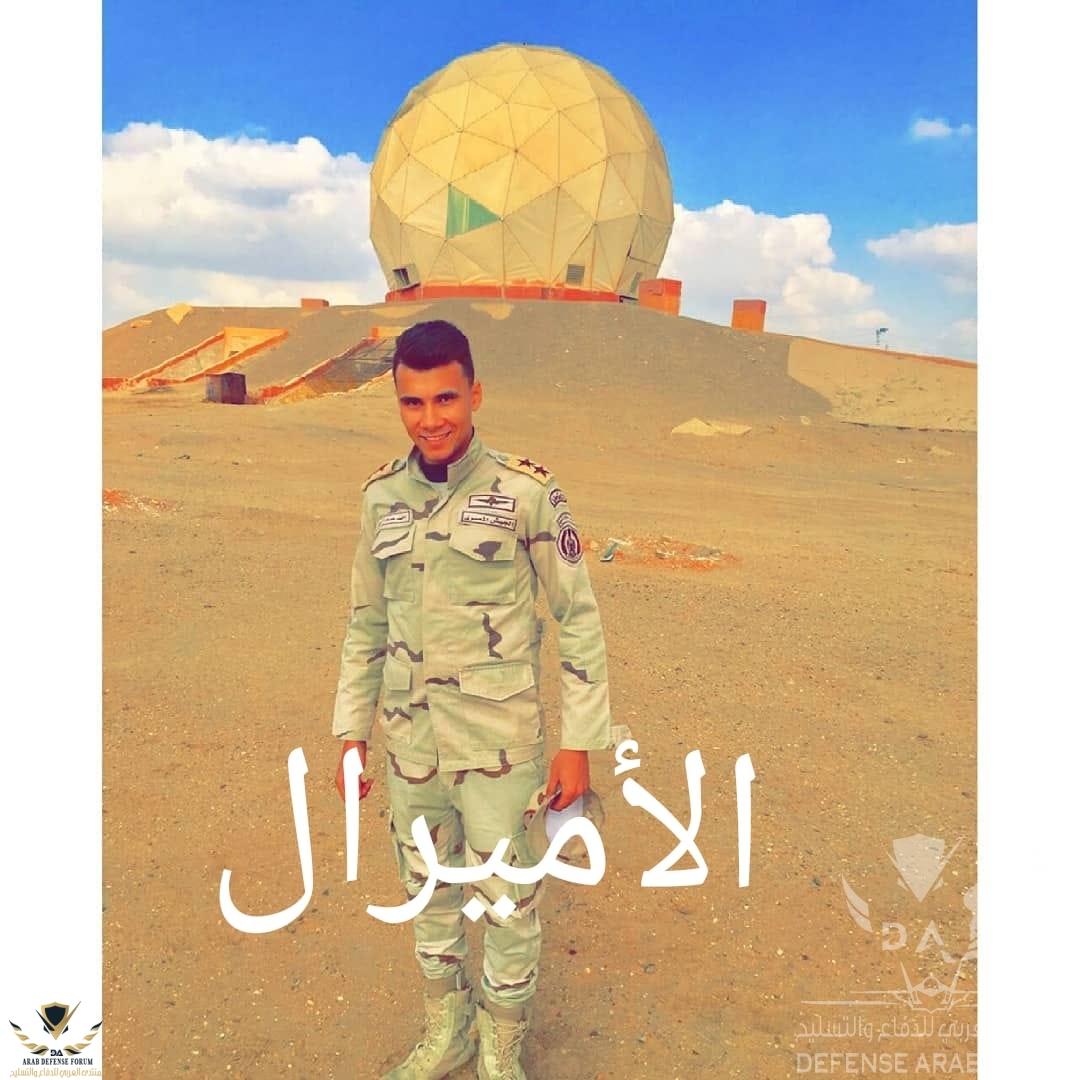

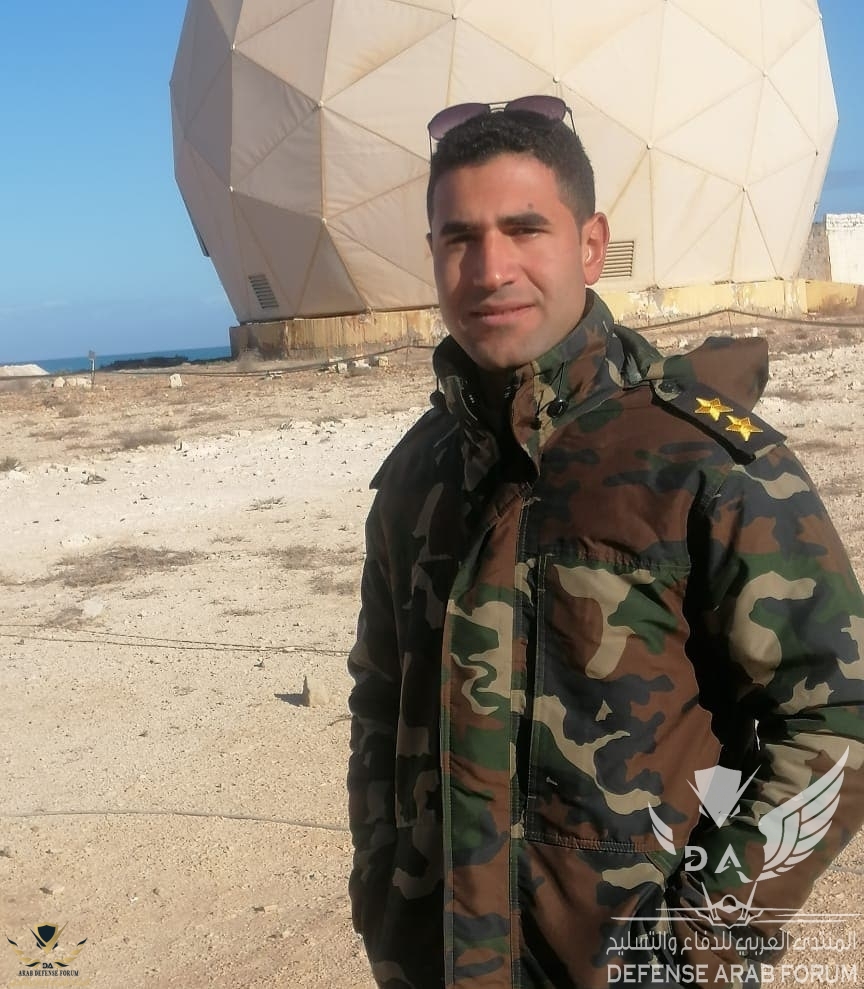

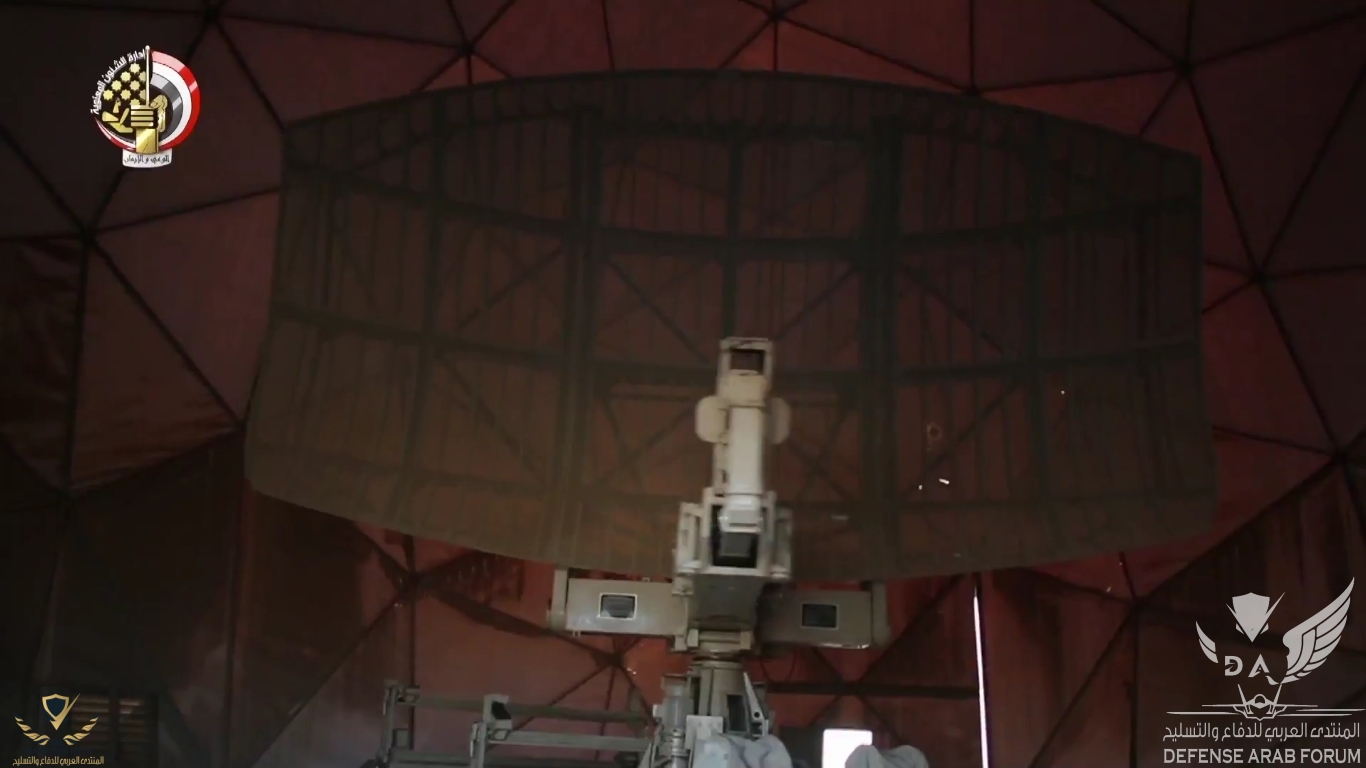

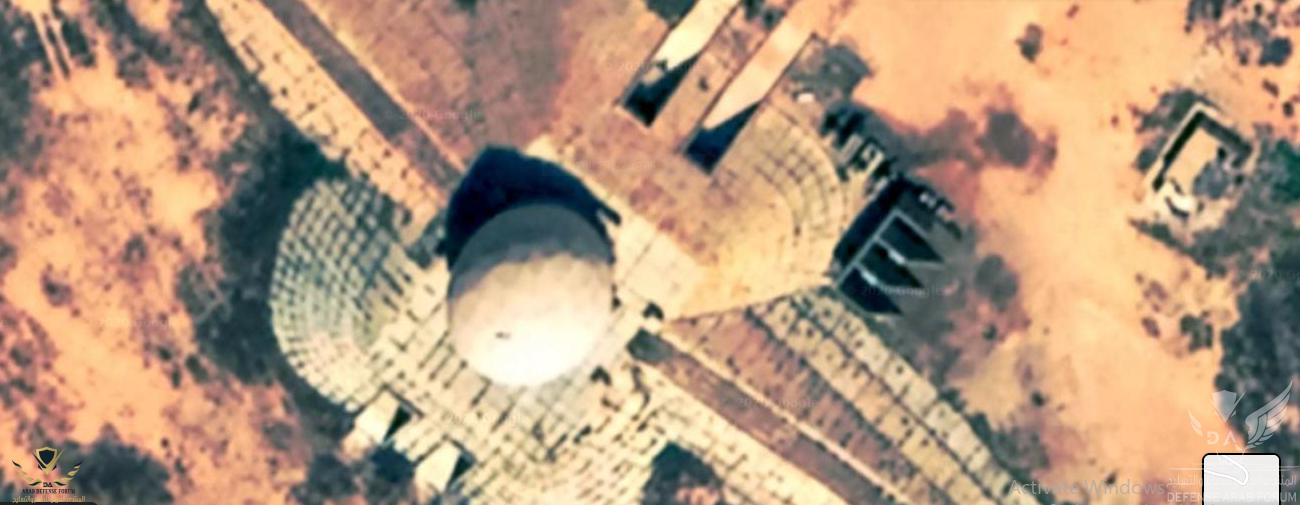

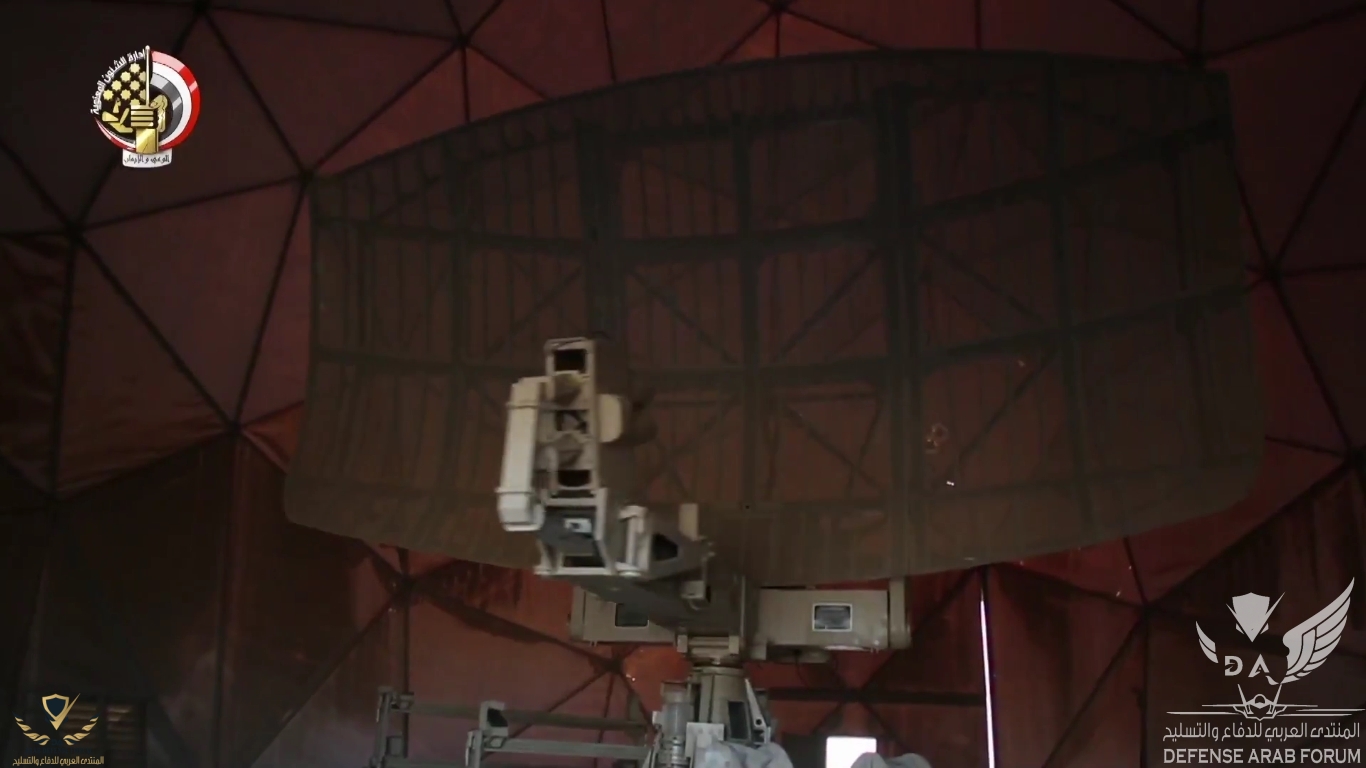

الصور للرادار فى مصر من داخل قبة radome وتستخدم فى حماية الرادار من العوامل الجوية وإخفاء الرادار حتى لايتم التعرف عليه


قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(009321)2018-06-30-13-30-56].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(009334)2020-01-17-10-44-28].JPG

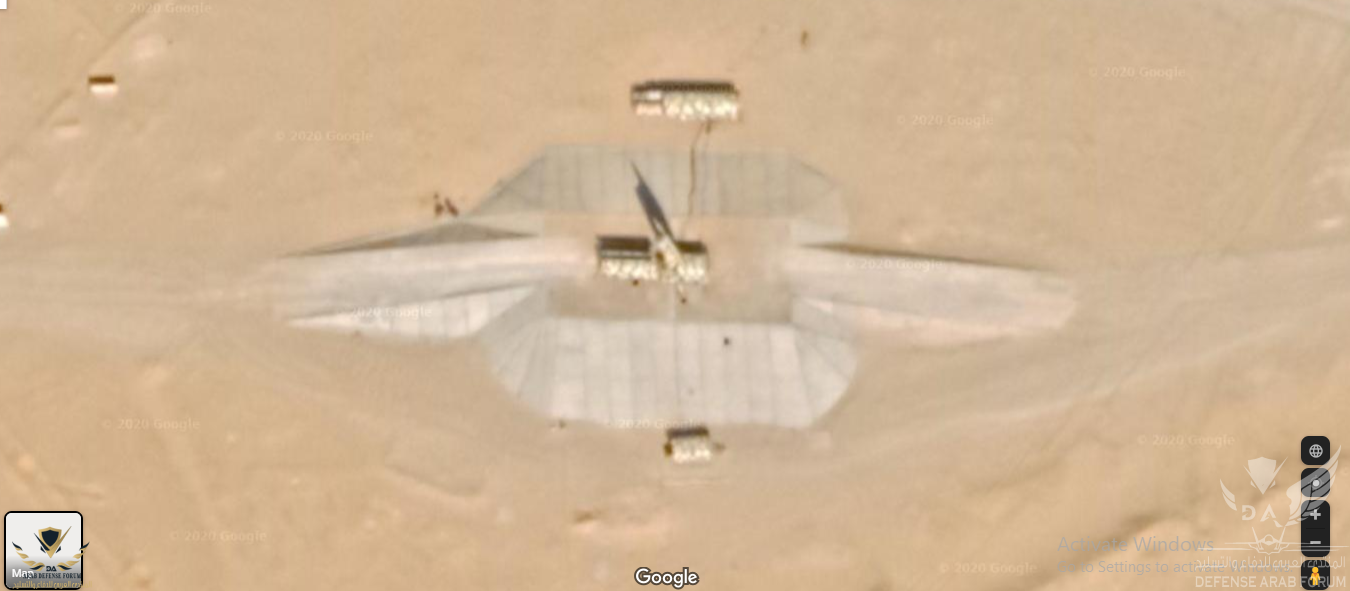

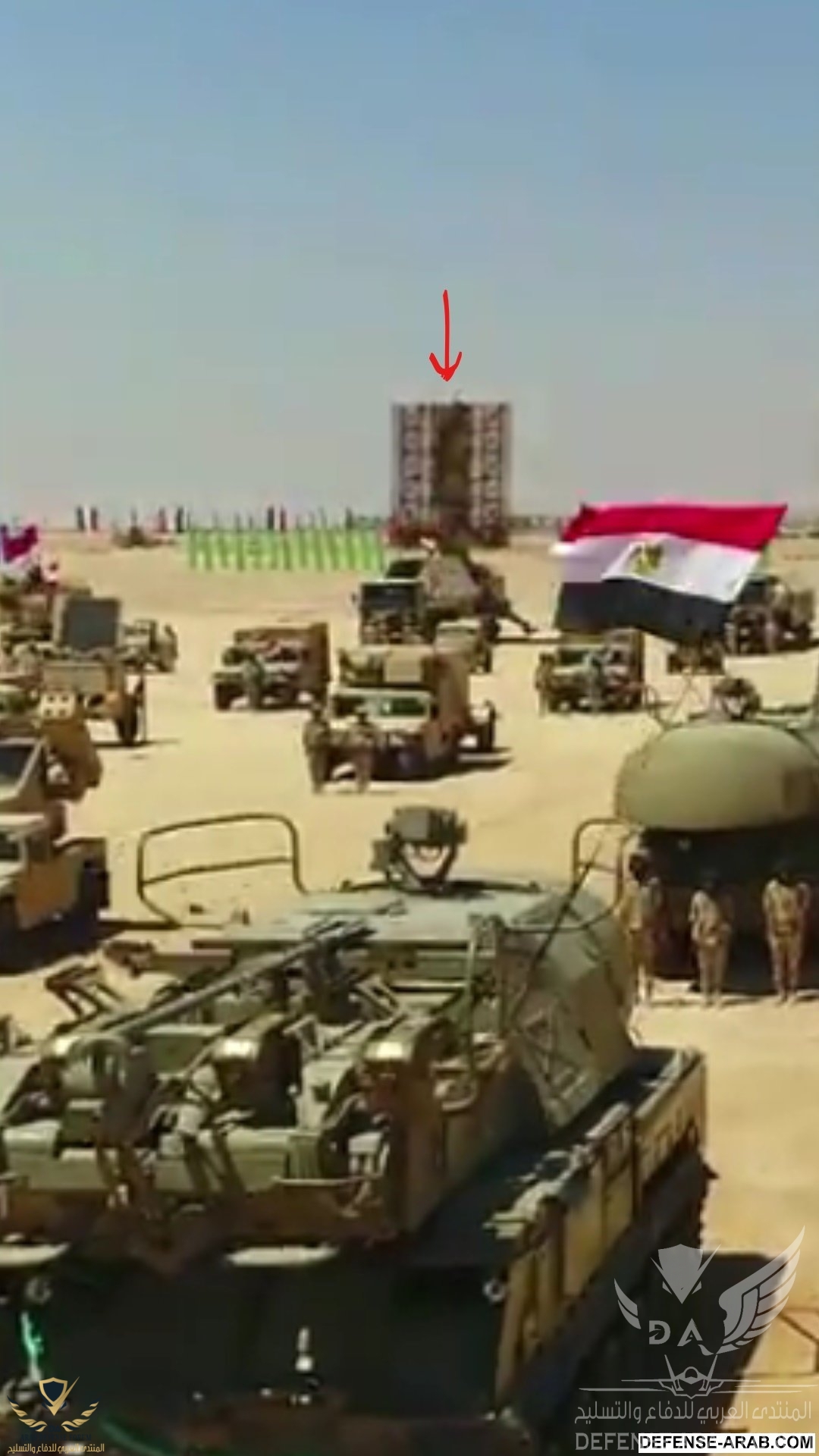

رادار Protivnik-GE فى ميدان رماية قوات الدفاع الجوى المصرى فى غرب محافظة الجيزة

Captureiujll;; خهخخخر.png

رادار الإنذار المكبر الروسي الصنع Protivnik-GE العامل لدى قوات الدفاع الجوى المصرية

هو رادار ثلاثي الأبعاد 3D Radar يوفر بشكل أوتوماتيكى قدرة المسح الجوي بعيد المدى ورصد وتتبع الطائرات الاستراتيجية والمقاتلة والصواريخ الباليستية والصواريخ الجوالة والطائرات المسيرة وحتى الأهداف ذات السرعات المنخفضة مادون صوتية على مختلف الارتفاعات، كما يستطيع الرادار تصنيف الأهداف الجوية حسب نوعها وتحديد التشويش النشط وكذلك تزويد الطيران الصديق بالمعلومات والبيانات الملاحية المختلفة لتوجيه عمليات الدعم الجوي والدفاع الجوي المضاد، ويمتلك تقنيات مصفوفة هوائيات مسح الكتروني Phased Array-Antenna، ويعمل على الطول الموجى L band . . يمتلك الرادار مدى مسح جوي يصل الى 480 كم وارتفاع يصل الى 200 كم. يمكن للرادار رصد 150 هدف جوى فى وقت واحد ويستطيع الرادار العمل بشكل أوتوماتيكى كما يستطيع الرادار اكتشاف الأعطال بشكل أوتوماتيكى


Captureiujll;; خهخخخر.png
