الرادارات العاملة بالقوات المسلحة المصرية

raskebera

فــريق أول
إنضم
11 أبريل 2011
المشاركات
895
الإعجابات
199
النقاط
300
رد: الرادارات العاملة بالقوات المسلحة المصرية

yg-9a

نظام صيني
ثنائي الابعاد
دخل الخدمة عام 1993
المدى : 150 كم المدى الاقصى
يستطيع كشف الاهداف على ارتفاع 12 كم
الوقت المطلوب للتشغيل 15 دقيقة , و يعمل عليه 4 رجال


raskebera

فــريق أول
إنضم
11 أبريل 2011
المشاركات
895
الإعجابات
199
النقاط
300
رد: الرادارات العاملة بالقوات المسلحة المصرية

p 11

الانتاج روسي و صيني
المدى : 300 كم
يستطيع رصد اهداف على ارتفاع 34 كم
وقت التجهيز للعمل 7 دقائق
دخل الخدمة عام 1985


Moroccan Sniper

الحمدُ للهِ الذي عافَانِي مِمَّا ابْتلاكَ به
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
23 يوليو 2008
المشاركات
14,976
الإعجابات
37,229
النقاط
10,751
رد: الرادارات العاملة بالقوات المسلحة المصرية

الموضوع سيثبت ليبقى مرجع لمن أراد الإستفاذة وأتمنى معلومات أكثر وأكثر


raskebera

فــريق أول
إنضم
11 أبريل 2011
المشاركات
895
الإعجابات
199
النقاط
300
رد: الرادارات العاملة بالقوات المسلحة المصرية

الموضوع سيثبت ليبقى مرجع لمن أراد الإستفاذة وأتمنى معلومات أكثر وأكثر
جزيل الشكر لاهتمامكم , وكل التقدير لمشرفين المنتدى النشطاء


raskebera

فــريق أول
إنضم
11 أبريل 2011
المشاركات
895
الإعجابات
199
النقاط
300
رد: الرادارات العاملة بالقوات المسلحة المصرية

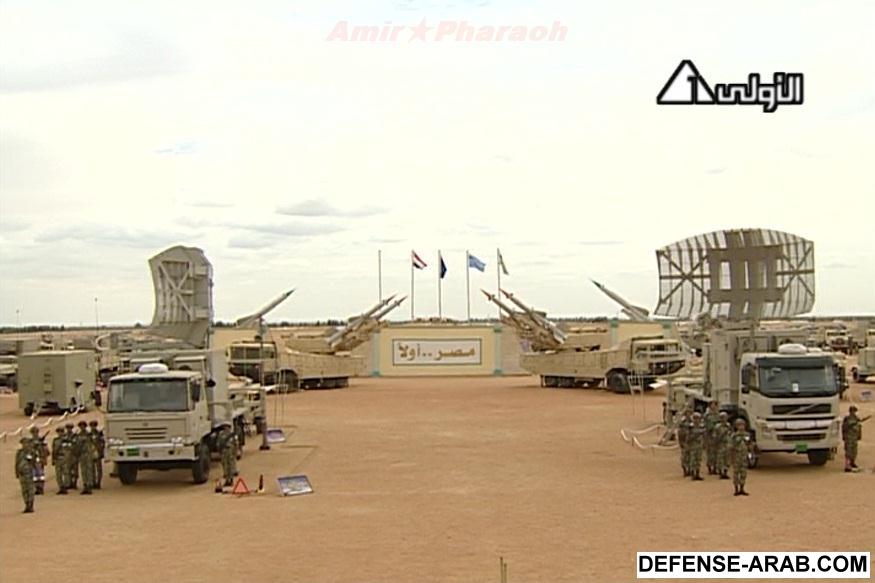

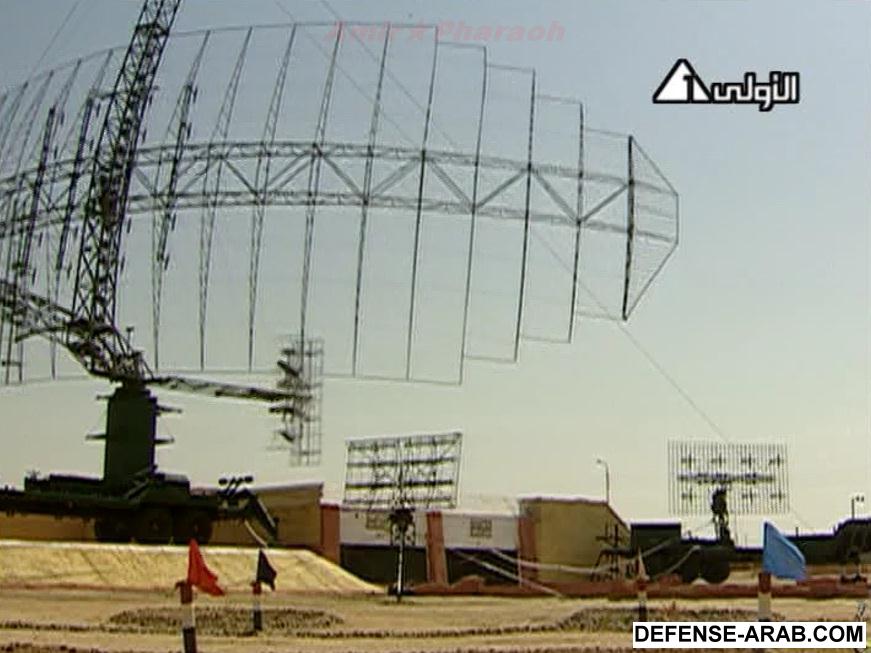

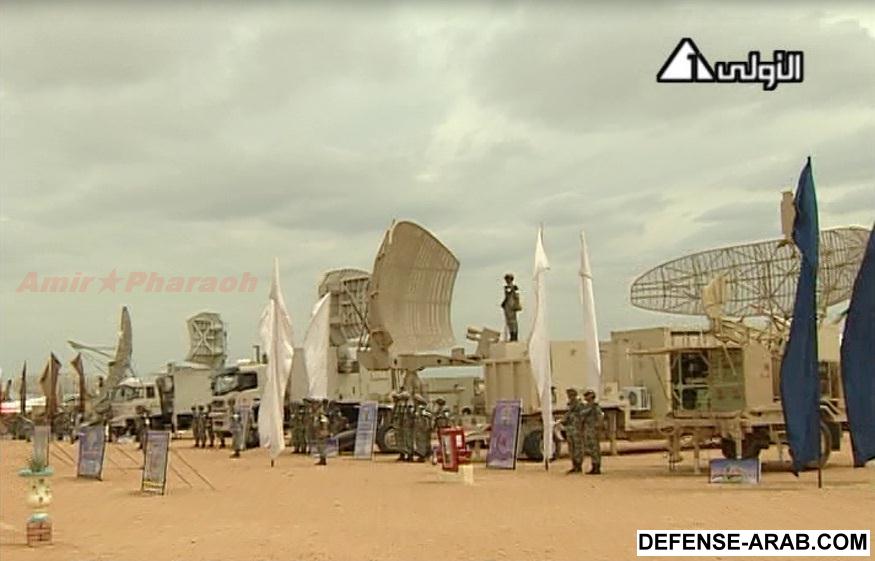

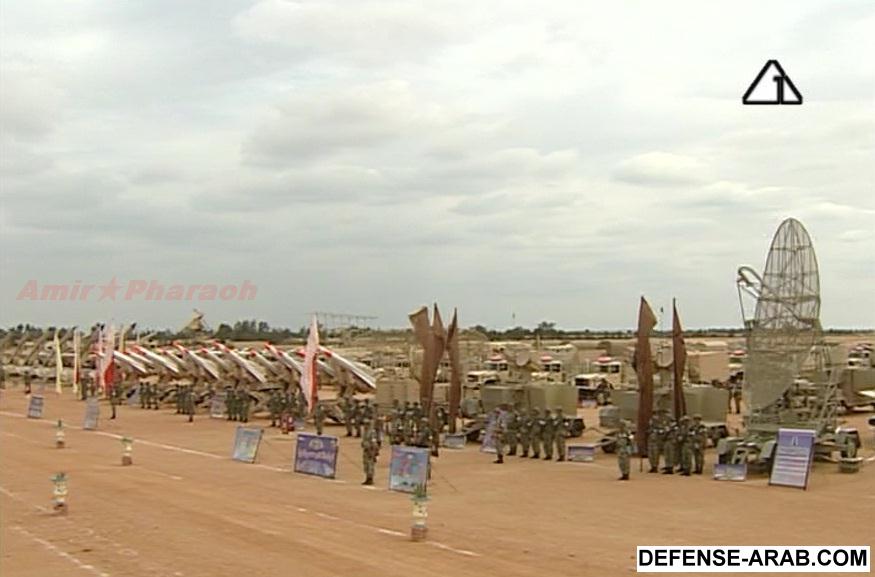

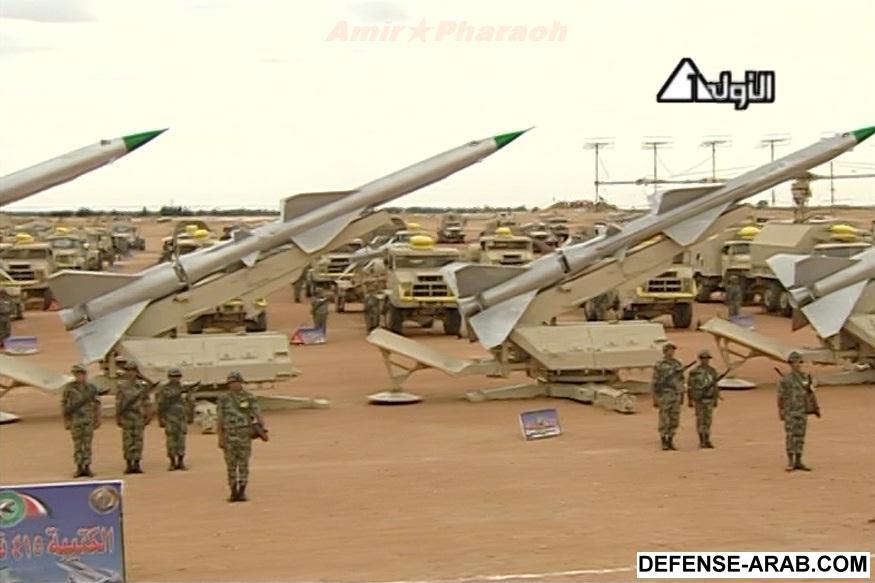

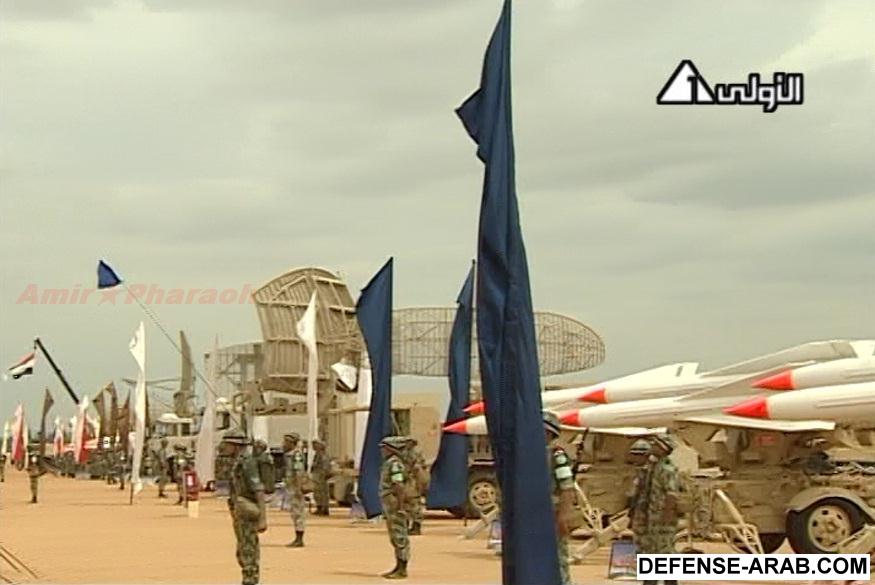

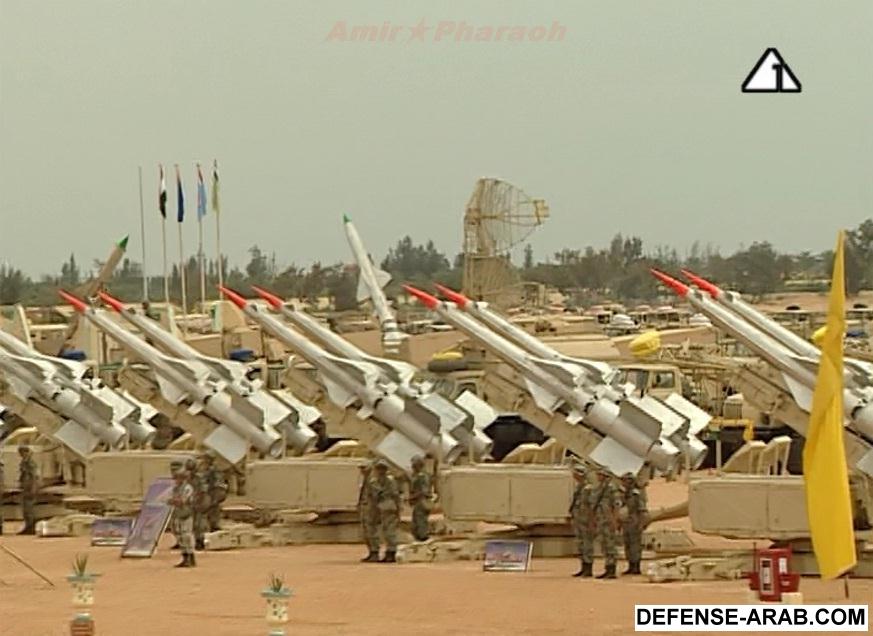

صور من عمل المتميز امير فرعون
تظهر عدد من الرادارات












raskebera

فــريق أول
إنضم
11 أبريل 2011
المشاركات
895
الإعجابات
199
النقاط
300
رد: الرادارات العاملة بالقوات المسلحة المصرية














خالد بن سلطان

<b><font color="#F62817">شـيـــخ الـعـــرب
صقور الدفاع
إنضم
24 مارس 2011
المشاركات
3,432
الإعجابات
622
النقاط
880
رد: الرادارات العاملة بالقوات المسلحة المصرية

فعلاً يستحق التثبيت..سبقني قناص المغرب
انا آسف للتأخير ياشباب
مشكورين على جهودكم يامارشال انت وصاحب الموضوع


cabten

رائـــد
إنضم
7 أبريل 2011
المشاركات
246
الإعجابات
41
النقاط
319
رد: الرادارات العاملة بالقوات المسلحة المصرية

الله يعطيك الف عااااااااااااافية اخي الكريم


karim_sharaawy

عـــقيــد
إنضم
22 يوليو 2008
المشاركات
332
الإعجابات
60
النقاط
500
الدولة
Egypt
السلام عليكم و رحمه الله و بركاته
اخوانى الله يكرمكم محتاج افهم حاجه للضروره
كنت قرأت ان الرادار ممكن يكشف عن وجود تجمعات او قوات بشريه؟؟ طيب ازاى و هم اجسام غير معدنيه و هلى لو الكلام ده صحيح كيفيه الكشف عنهم هل عن طريق درجه حراره الاجسام و هل من مدى بعيد و لا قريب
ارجو الافاده لانى بحثت و لم اصل لاى شئ


yf22

عضو مميز
إنضم
10 ديسمبر 2008
المشاركات
1,431
الإعجابات
4,640
النقاط
1,177
الدولة
Egypt
السلام عليكم و رحمه الله و بركاته
اخوانى الله يكرمكم محتاج افهم حاجه للضروره
كنت قرأت ان الرادار ممكن يكشف عن وجود تجمعات او قوات بشريه؟؟ طيب ازاى و هم اجسام غير معدنيه و هلى لو الكلام ده صحيح كيفيه الكشف عنهم هل عن طريق درجه حراره الاجسام و هل من مدى بعيد و لا قريب
ارجو الافاده لانى بحثت و لم اصل لاى شئ
الرادار لا يعتمد على جسم معدنى لكى يراه المهم وجود جسم ( اى جسم من اى مادة ) المهم يكون عاكس لكى تصطدم به الموجات الكهرومغناطيسية التى اطلقها الرادار و ترتد مرة اخرى لجهاز استقبال ليقيس الزمن اللازم لهذه الموجات للعودة مرة اخرى و بهذا يحدد المدى
اما الرصد الحرارى فده شىء مختلف


abo alqasem

:: عضو ::
إنضم
25 أغسطس 2016
المشاركات
2,768
الإعجابات
9,645
النقاط
675
الدولة
Egypt

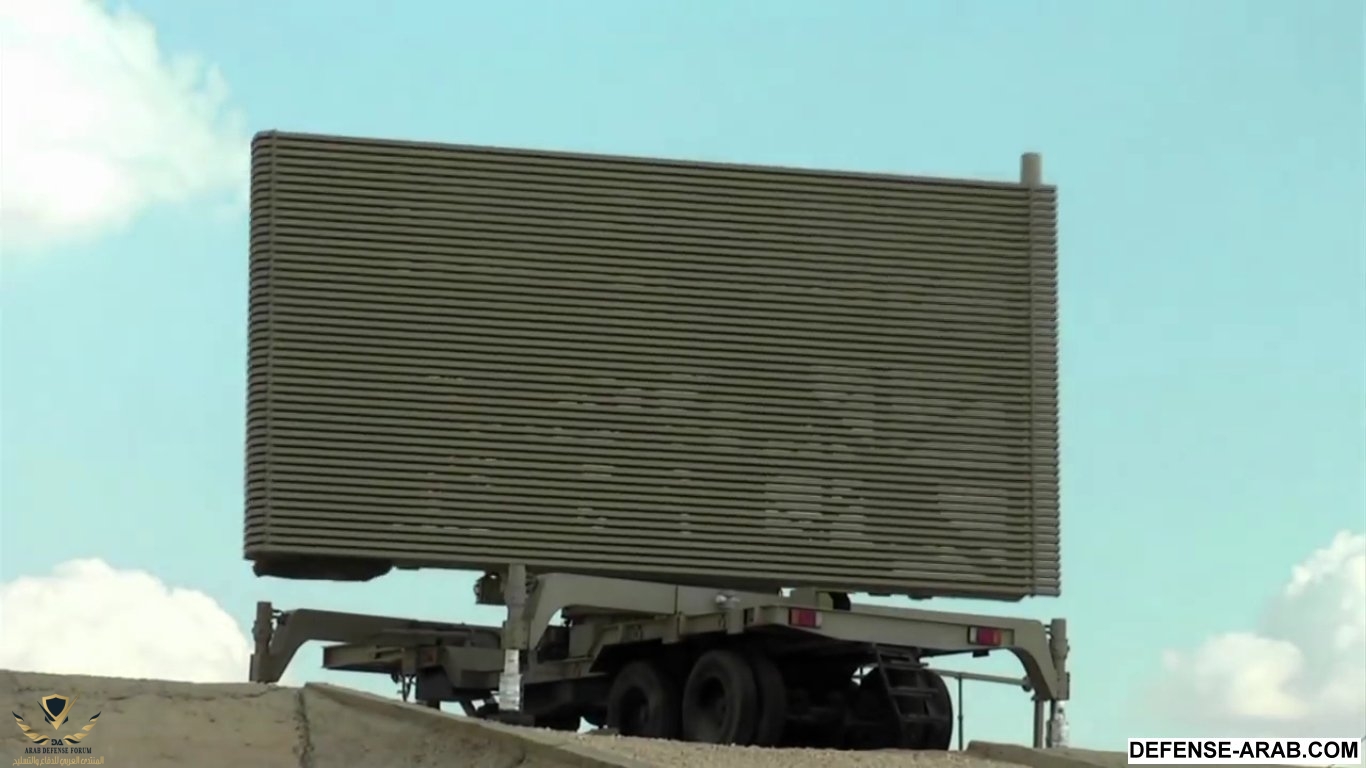

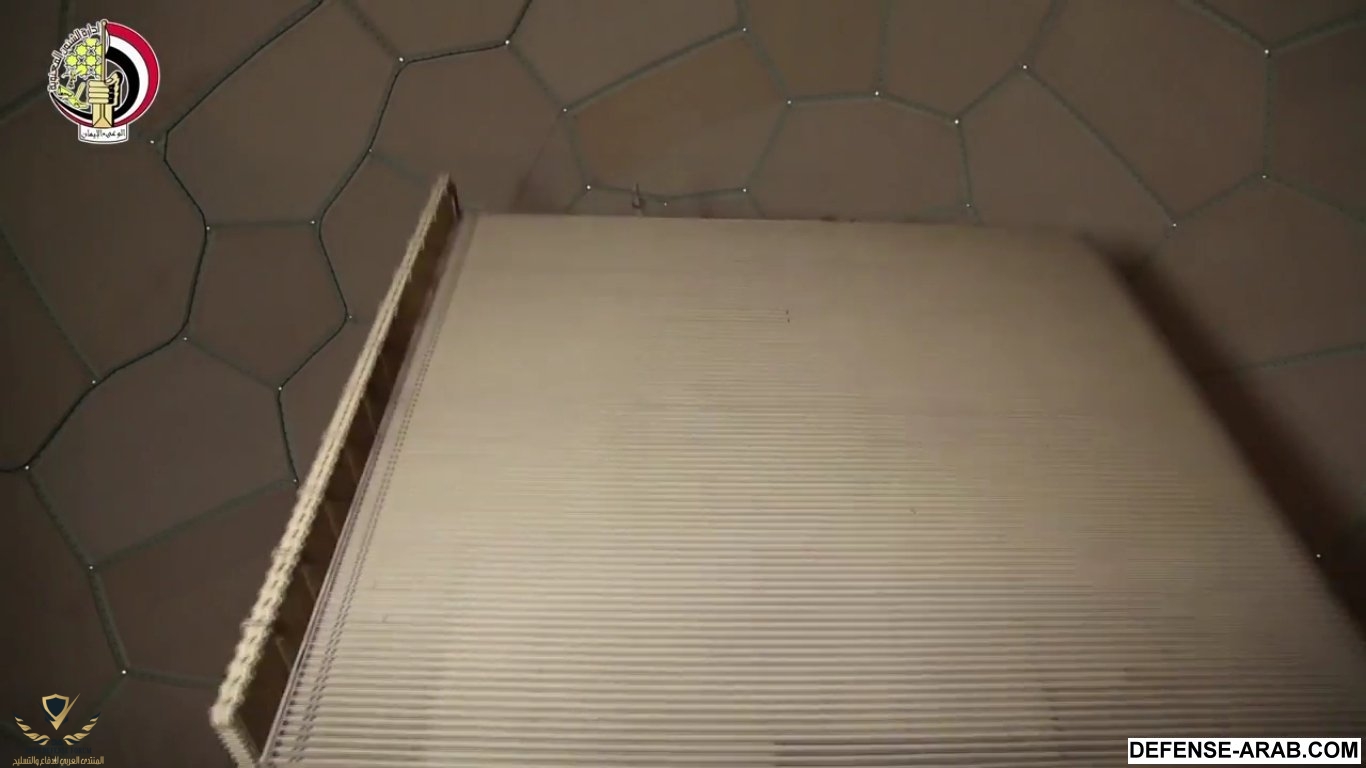

‫من هو الجيش المصرى‬ - YouTube[(013173)2016-08-07-17-06-06].JPG الرادار البريطاني Commander-SL العامل لدى قوات الدفاع الجوي المصري

هو رادار انذار مبكر بعيد المدى , الرادار من انتاج شركة BAE البريطانية , الرادار يعمل على حيز E/F Band . يحتوى الرادار على Solid State transmit receive itegrated modules او TRIMS خلف الهوائى يعطى الرادار قدرات عالية واعتمادية كبيرة . كما ان القدرة الخاصة بال processing لكل موجه مستقبله يعطى الرادار قدرات كبيرة . لدى الرادار امكانية phased monopulse height measurmenet لكشف الارتفاعات . ويمتاز بمداه الكبير الذى يصل الى 470 كم و بارتفاع 30 كم

.
الرادار يتميز بقدرته العالية على رصد الاهداف صغيرة الحجم وصغيرة المقطع الرادارى بكفائة عاليه حيث يتميز باداء عالى على رصد ال UAV او الطائرات بدون طيار والصواريخ الجواله او الكروز الى جانب ال Long rang stand off weapones .

يتميز الرادار باعتمادية عالية حيث ان ال MTBCF او ال mean time between critical failures يصل الى 1500 ساعة , عند حدوث عطل لايستغرق اكثر من 30 دقيقة للصيانة , الوقت الزمنى المطلوب لعمليات الفحص الدورى بعيد . كما يحتوى الرادار على نظام BITE او buit in test لاكتشاف الاعطال . كما انه مدمج به IFF للتعرف على العدو والصديق


abo alqasem

:: عضو ::
إنضم
25 أغسطس 2016
المشاركات
2,768
الإعجابات
9,645
النقاط
675
الدولة
Egypt
الرادار SPS-48E العامل فى مصر

هو رادار ثلاثى الأبعاد أمريكى الصنع مداه 370 كم

يعمل فى الحيز التردد (E-BAND) و (F-BAND) من (2 - 4) جيجاهرتز ... يصل أرتفاعة إلى حوالى (30) كلم أو (100000) قدم ... قطر دائرة عمله (0 - 360) .. بإرتفاع يصل إلى من (0-65) درجة و عمل الرادار بقدرة علي الكشف (360) درجة .. و تصل دقته على ارتفاع (210) متر لدرجة سمت (1/6) درجة .. يستطيع الهوائى الخاص بالرادار ان يكمل عدد من (7.5 - 15) لفة فى الدقيقة .. يستهلك طاقة بقدر (35) كيلووات ...



نص الصفقة المصرية من هذا الرادار ...



Exelis Incorporated, Van Nuys, Calif., is being awarded a potential $25 million firm-fixed-price, cost-plus-fixed-fee contract for the procurement of six radio frequency repeater systems for the government of Egypt’s SPS-48E land-based radar program and associated support for Egypt under the Foreign Military Sales Program. The requirement includes all associated support. Marine Corps Systems Command, Quantico, Va., is the contracting activity.

صوره للرادار فى مصر

قوات الدفاع الجوى ... حُراس السماء[(013404)2016-06-27-18-49-29].JPG


abo alqasem

:: عضو ::
إنضم
25 أغسطس 2016
المشاركات
2,768
الإعجابات
9,645
النقاط
675
الدولة
Egypt

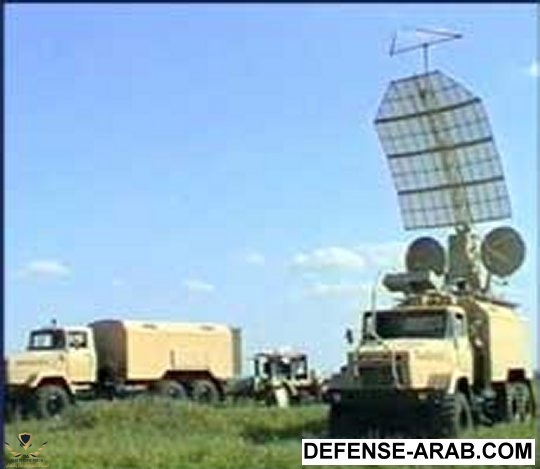

الرادار السلبى الأوكرانى كولشوجا

النظام يخدم لدى الدفاع الجوى المصرى بعدد 3 محطات

تم التعاقد على النظام عام 2013 وتم التسليم عام 2014


نظام (الكالتشوغا) صُمّم في 1987 م في مختبرات المعهد العسكري بكورسك الكائنة بالقطر الروسي، و بعد إنتهاء التجارب الميدانية قُدّمت الوثائق التقنية وَ الملفات الإنتاجية من مكتب الدراسات إلى مركب (توباز) بأوكرانيا للشروع في إنتاج العيّنات التجريبية. لكن خبراء مصنع (توباز) إكتشفوا بأنّ تصميم زملائهم بكورسك لا يعطي كثيراً من الإجابات الميدانية، حيث قاموا بإدخال التعديلات في التصميم، و بعد عدة تجارب في الميدان، شرع المصنع في إنتاج أنظمة الرصد و الإنذار المبكر بشكل متواصل لدعم المنظومة الدفاعية للجيش الأحمر. أمّا التعديل الأخير في نظام (الكالتشوغا) فعُدّل في عام 2000 م في ظروف تراجع الإقتصاد القومي وَ إضمحلال برامج البحث العلمي – رغم الوضع الإقتصادي القاهر فقد واصل العلماء الأوكران في تطوير و تحديث نظامهم وفقاً لآخر ما توصّلّت إليه التقنية الحديثة – الرقمية. لكن المصنع لم يجد التمويل اللازم لإنتاج العيّنة لهذا النموذج، و لكن مدير المؤسسة القومية الخاصة (أوكر سبتس إكسبورت) السيد فاليري ماليف خصّص 12 مليون غريفنة لهذا الغرض – و في النتيجة شاركت الصناعة العسكرية الأوكرانية بهذا النموذح في معرض التسليح، الذي نظّمته الإمارات العربية المتحدة في 2001 م بأبي ظبي. و قد إهتم بها كثير من الدول – و في نفس السنة أصبح هذا النظام يُداوم على الحدود الأوكرانية تعزيزاً للامن القومي. إنّ الفارق الجوهري في عمل نظام (الكالتشوغا) من أنظمة الرصد التقليدية يتمثل في التالي
الأنظمة التقليدية تعمل على إلتقاط أمواجها الخاصة المُنعكسة من الأجسام المتحركة في الفضاء (طائرات، صواريخ و غيرها)، و لذلك فهي غير محمية من القصف و التدمير لأنّها عندما ترسل تلك الأمواج – فتصبح عرضة لصواريخ العدو. فمثلاً أنظمة الرصد و الإنذار المبكر العراقية وَ اليوغسلافية كانت تعمل بهذا المبدأ الفيزيائي، و لذلك أصبحت مُستهدفة من طرف صواريخ الناتو وَ دُمّرت في مدة زمنية أقصاها 40 دقيقة
أمّا أنظمة (الكالتشوغا) فلا تبث أي إشعاع كهرومغناطيسي - فوظيفتها تؤول إلى إلتقاط الموجات التي تبثّها الماكينات و الآليات الأخرى، و بإلتقاطها يقوم الحاسوب بتحديد موقعها وَ سرعتها و حتى طرازها، و ثم تُنقل هذه المعلومات إلى مركب القذف الصاروخي عبر قنوات مُثبّتة – غالباً ما تستعمل القنوات الأرضية الباطنيةـ التي يصعب كشفها. و نشير إلى أنّ نظام (الكالتشوغا) يستطيع معرفة نوع اغلبية طائرات الناتو مثل الطائرة الأمريكية (آف – 16) او طائرة (الآواكس). و قد صرّح مرة المدير العام لمركب (التوباز) السيد يوري ريابكين بـأنّ نظام (الكالتشوغا) قادر على متابعة و رصد مجموعة من الطائرات يصل عددها إلى 200

نظام رادار كولشوغا هو نظام رادار عسكري لمراقبة الفضاء الجوي. منظومة كولشوغة من نوع الرادارات السلبية (passive radar) وهو من صنع شركة توباز topaz االاكرانية. و تقول الشركة المصنعة أن النظام يمكن من اكتشاف الطائرات الشبحية و ابطال فاعلية تقنية التخفي.

يكشف الطائرات الشبح من مدى يصل إلى 200 كم

يصل أقصى مدى كشف له 800 كم




MaD

:: عضو ::
إنضم
24 أكتوبر 2016
المشاركات
862
الإعجابات
1,416
النقاط
570
الدولة
Egypt
سؤال... ماذا اذا حدث اغراق صاروخى على الرادارات المصرية؟
ما دى قدرتها على صد الاغراق و كيف سيتم التعامل مع الموجه الثانية من الهجوم؟


abo alqasem

:: عضو ::
إنضم
25 أغسطس 2016
المشاركات
2,768
الإعجابات
9,645
النقاط
675
الدولة
Egypt
الوافد الجديد الرادار الروسى Protivnik-GE هو رادار ثلاثى الأبعاد يستطيع أن يرصد الطائرات و الصواريخ حتى مدى 400 كيلومتر وارتفاع 200 كيلومتر وتتبع 150 هدف

جدير بالذكر انه تم تصميم رادار المراقبة ثلاثي الأبعاد المحمول من بروتيفنيك-جي للكشف عن الموقف وتتبع الطائرات الاستراتيجية والتكتيكية وصواريخ كروز والأهداف البالستية والأجسام الطائرة صغيرة الحجم ومنخفضة السرعة ، وتصنيف الأهداف، والتعارف على الأهداف الصديقة وتحديد موقع التشويش النشطة، وكذلك لتوليد بيانات الرادار لتوجيه الطائرات المقاتلة وبيانات التسمية لأنظمة صواريخ أرض جو عند التشغيل كجزء من آلية القيادة والسيطرة للدفاع الجوي والقوات الجوية .
رادار 59N6E Protivnik-GE 3D هو رادار مراقبة للأهداف متناهية الصغر مع قدرة على التشويش ومعالجة بيانات المسار، والذي يجسد أحدث التطورات في هندسة الرادار، وتكنولوجيا الحاسوب، وحلول التصميم، ومكونات الدوائر .

وهذا النظام عالى الاداء حيث يمكن نشره وتجهيزه للعمل فى 15 دقيقه فقط ويمكنه العمل فى بيئات تشويش عاليه جدا تتراوح بين -40 dB و -53 dB






العريف10

أدميرال بحري
اخبار الدفاع العربي
إنضم
1 أغسطس 2009
المشاركات
4,925
الإعجابات
12,721
النقاط
1,139
الدولة
Egypt
الوافد الجديد الرادار الروسى Protivnik-GE هو رادار ثلاثى الأبعاد يستطيع أن يرصد الطائرات و الصواريخ حتى مدى 400 كيلومتر وارتفاع 200 كيلومتر وتتبع 150 هدف

جدير بالذكر انه تم تصميم رادار المراقبة ثلاثي الأبعاد المحمول من بروتيفنيك-جي للكشف عن الموقف وتتبع الطائرات الاستراتيجية والتكتيكية وصواريخ كروز والأهداف البالستية والأجسام الطائرة صغيرة الحجم ومنخفضة السرعة ، وتصنيف الأهداف، والتعارف على الأهداف الصديقة وتحديد موقع التشويش النشطة، وكذلك لتوليد بيانات الرادار لتوجيه الطائرات المقاتلة وبيانات التسمية لأنظمة صواريخ أرض جو عند التشغيل كجزء من آلية القيادة والسيطرة للدفاع الجوي والقوات الجوية .
رادار 59N6E Protivnik-GE 3D هو رادار مراقبة للأهداف متناهية الصغر مع قدرة على التشويش ومعالجة بيانات المسار، والذي يجسد أحدث التطورات في هندسة الرادار، وتكنولوجيا الحاسوب، وحلول التصميم، ومكونات الدوائر .

وهذا النظام عالى الاداء حيث يمكن نشره وتجهيزه للعمل فى 15 دقيقه فقط ويمكنه العمل فى بيئات تشويش عاليه جدا تتراوح بين -40 dB و -53 dB

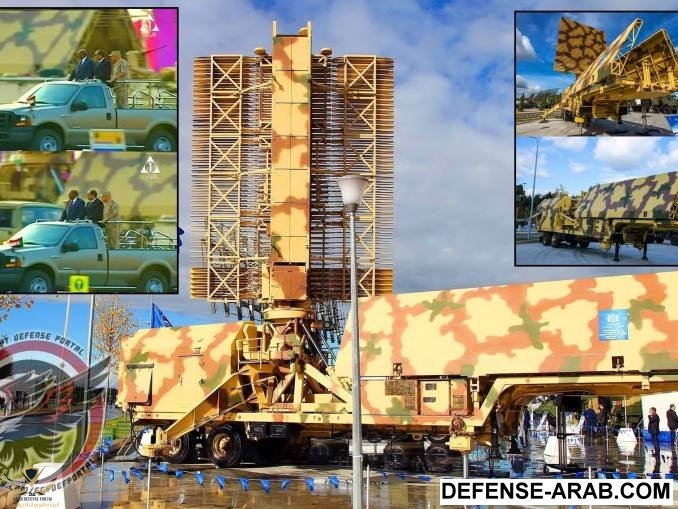

مشاهدة المرفق 78180

يستحق موضوع منفصل نظرا لقوة الرادار وتواكبة لاحدث التكنولوجيا الروسية ثلاثية الابعاد
