الرادارات العاملة بالقوات المسلحة المصرية

الفوج الأول رادار ريزونانس يتبع الفرقة الخامسة دفاع جوى

الفوج الثاني رادار ريزونانس يتبع الفرقة الثامنة دفاع جوى

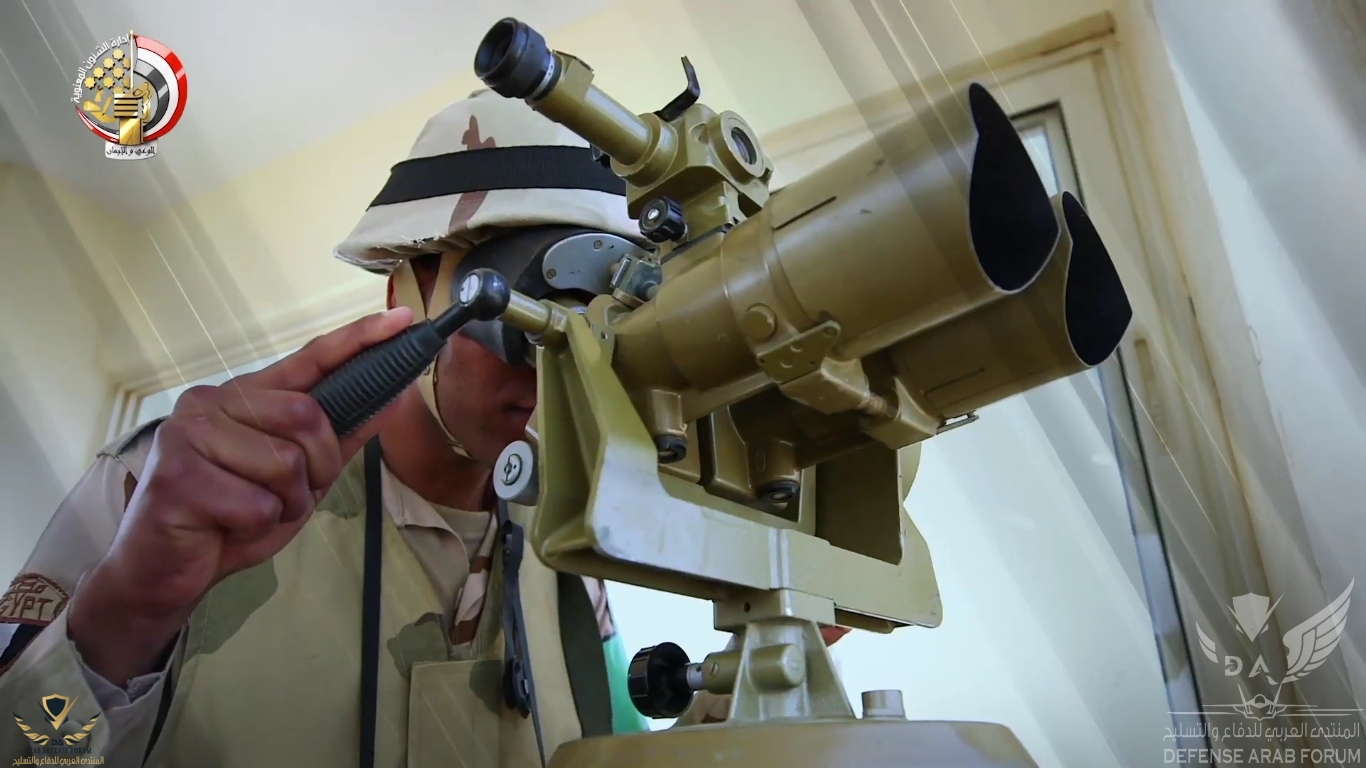

عناصر المراقبة الجوية بالنظر التابعة لقوات الدفاع الجوى المصرية والمنتشرة على طول حدود وسواحل الدولة والمتواجدة داخل أبراجها والمزودة بتليسكوبات وكاميرات كهروبصرية(تليفزيونية) وحرارية لإكتشاف الأهداف الجوية المحلقة على إرتفاعات شديدة الإنخفاض مثل صواريخ كروز والطائرات المسيرة والمقاتلة والتى يصعب جدا على الرادارات اكتشافها على ارتفاعات أقل من 100 متر

التسلل على ارتفاعات أقل من 100 متر يبرع فيها الكيان الصهيونى واستخدمها فى الهجوم على مفاعل تموز النووى فى العراق فى عام 1981 واستخدم هذه الطريقة فى الهجوم على المفاعل النووى فى الكبر فى دير الزور فى سوريا فى عام 2007 واستخدمها كذلك فى الهجوم على مصنع اليرموك فى السودان فى عام 2012

عناصر المراقبة الجوية بالنظر التابعة لقوات الدفاع الجوى المصرية مهمتها اكتشاف والتبليغ عن الأهداف الجوية المعادية المحلقة على ارتفاعات حتى 100 متر


‫قوات الدفاع الجوى ... حُراس السماء‬ - YouTube[(013511)2018-09-22-23-37-47].JPG
قوات الدفاع الجوى ... حُراس السماء[(013570)2016-06-27-18-49-43].JPG
قوات الدفاع الجوى ... حُراس السماء[(013772)2016-06-27-18-50-14].JPG
‫فيلم -درع السماء-‬ - YouTube[(017310)2017-07-01-05-06-32].JPG
فيلم قوات الدفاع الجوى درع السلام[(008498)2019-09-09-22-30-12].JPG
فيلم قوات الدفاع الجوى درع السلام[(008529)2019-06-29-13-10-18].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(009381)2018-06-30-13-31-11].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(009399)2018-06-30-13-31-17].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(009503)2018-06-30-13-31-27].JPG
قوات الدفاع الجوى حصن السماء - YouTube[(013428)2016-09-24-03-27-06].JPG
قوات الدفاع الجوى حصن السماء - YouTube[(013540)2016-09-24-03-27-16].JPG

القدرات الدفاعية المصرية فى مجال التصدى لصواريخ كروز والطائرات المسيرة :
________________________________________

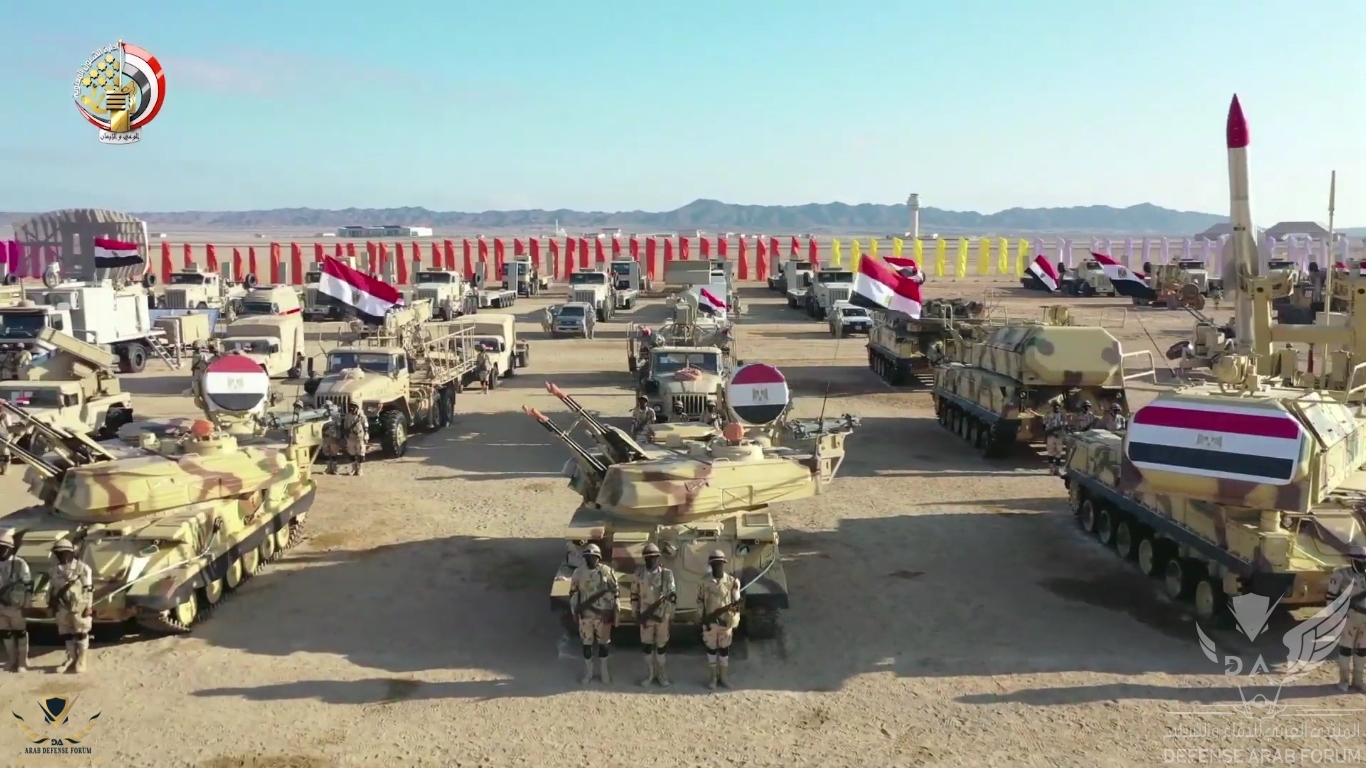

يمتلك الدفاع الجوي المصري طيفا واسعا من أنظمة الدفاع الجوي القادرة على التصدي لصواريخ كروز والمقذوفات الجوية والذخائر الذكية عالية الدقة على النحو الآتي :

1) منظومة Tor-M2E الروسية من أقوى وأفضل منظومات الدفاع جوي قصير المدى في العالم ذات القدرة الفائقة على ضرب الصواريخ الجوالة والقنابل والذخائر الذكية والمقذوفات المُطلقة جوا والطائرات المقاتلة والمروحيات والطائرات بدون طيار في مدايات تصل الى 15 كم وارتفاع يصل الى 10 كم , وكذلك يمتلك الدفاع الجوي المصري منظومة Tor-M1.

2) منظومة Avenger الأمريكية وتستطيع التصدي للصواريخ الجوالة والتهديدات الجوية على الارتفاعات المنخفضة والمنخفضة جدا ويبلغ مداها 8 كم.

3) منظومة Chaparral الأمريكية وتستطيع التصدي للصواريخ الجوالة والتهديدات الجوية على الارتفاعات المنخفضة والمنخفضة جدا ويبلغ مداها 9 : 12 كم .

4) منظومة Crotale الفرنسية المُطوّرة وتستطيع التصدي للصواريخ الجوالة والتهديدات الجوية على الارتفاعات المنخفضة والمنخفضة جدا ويبلغ مداها 11 كم.

5) منظومة ZSU-23-4M4 Shilka الروسية المُطوّرة عن نسخها القديمة لزيادة فاعلية الاشتباك بنيران المدفعية عيار 23 مم الموجهة راداريا والمدمج معها 4 صواريخ SA-18 Igla قصيرة المدى لتزيد من فاعلية الاشتباك ضد التهديدات الجوية والكثافة النيرانية وخاصة ضد الصواريخ الجوالة والاهادف الجوية المقتربة.

6) منظومة Amoun Skyguard الصاروخية المدفعية المُختلطة قصيرة-متوسطة المدى والمزوّدة بصواريخ AIM-7M Sparrow للاعتراض الجوي حتى مسافة 26 كم والمدفعية طراز Oerlikon عيار 35 مم المُوجّهة بالرادار والمزوّدة بمقوذفات AHEAD المُخصصة لاعتراض وتدمير الصواريخ الجوّالة والمقذوفات الجوية المختلفة.

7) منظومة Buk-M2E من أفضل منظومات الدفاع جوي متوسط المدى في العالم ذات القدرة الفائقة على ضرب الصواريخ الباليستية التكتيكية ( المُطلقة من مدايات تصل الى 200- 300 كم كالصواريخ المطلقة من راجمات الصواريخ ) والصواريخ الجوالة والصواريخ المضادة للرادار والطائرات المقاتلة في مدايات تصل الى 45 كم وارتفاع يصل الى 25 كم مع الحصانة الهائلة ضد انظمة التشويش الإلكتروني , وكذلك يمتلك الدفاع الجوي المصري منظومة Buk-M1-2.

8) منظومة S-300VM ( Antey-2500 ) بعيدة المدى الأحدث على الاطلاق في عائلة S-300، وذات القدرة الفائقة على ضرب الصواريخ الباليستية قصيرة ومتوسطة المدى ( المُطلقة من مدايات تصل الى 2500 كم ) والصواريخ الجوالة والطيران عالي المناورة ويصل مداها الى 250 : 350 كم ضد الطائرات وأقصى ارتفاع يصل الى 30 كم ومدى كشف رادارى يبلغ 500 كم مع الحصانة الهائلة ضد مختلف انظمة التشويش الالكتروني الكثيف ويمتلكها الدفاع الجوى المصرى بعدد 4 بطاريات.

9) الصواريخ المحموله على الكتف مثل عين الصقر (سام 7 مطور ) - ستينجر - SA-18 Igla - SA-24 Igla S

10) أنظمة الدفاع الجوي والإنذار المبكر على السفن الحربية تُوفر دعما وإسنادا مُباشرا لقوات الدفاع الجوي على الأرض في حال التعرض لهجوم جوي بالصواريخ الجوالة والذخائر الذكية من اتجاه البحر.

11) نظام الرصد والتتبع الكهروبصري الحراري KTM Kineto Tracking Mount Model 433 الأمريكي. يمتاز بقدرة هائلة على تتبع الاجسام والاهداف الطائرة بسرعة عالية مع تحديد للمعلومات عن المسافة والسرعة والزمن TSPI Time, Space & Position Information بدقة عالية، ويأتي بتجهيز مُخصص للعمل بدون تدخل بشري Unmanned او للعمل يدويا Manned / Manual Control. وهو يُمثل إضافة قوية لدى الدفاع الجوي المصري لكشف وتتبع الطائرات الشبحية والطائرات بدون طيار، وخاصة تلك المُحلقة على ارتفاعات منخفضة ومنخفضة جدا.

12) نظام Pechora-2M والذى تمتلكه مصر بأعداد كبيرة يصل الى 70 بطارية ومزود بمنظومة حرب إلكترونية لتحييد الصواريخ المضادة للرادار

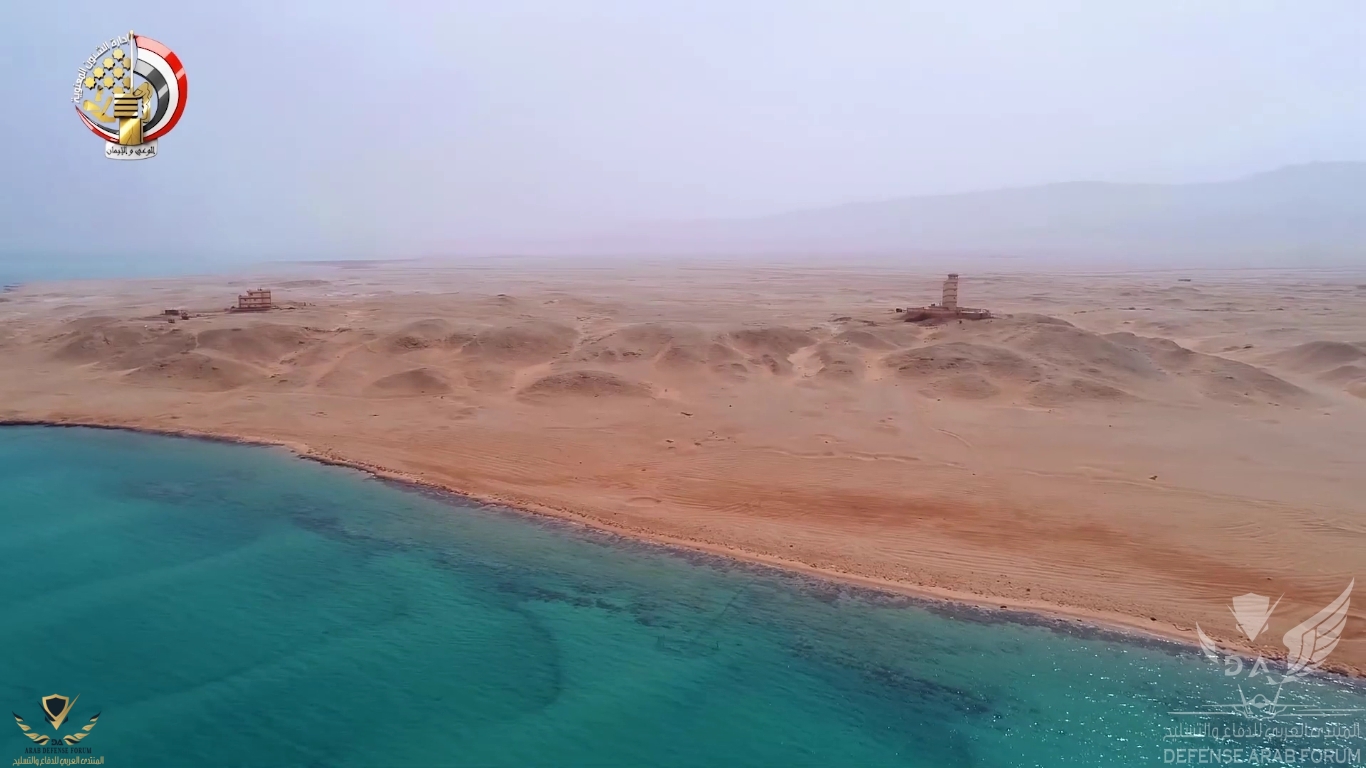

13) عناصر المراقبة الجوية بالنظر والمنتشرة على طول حدود وسواحل الدولة والمتواجدة داخل أبراجها ومزودة بمناظير وكاميرات كهروبصرية ( تليفزيونية ) وحرارية لاكتشاف الأهداف المحلقة على ارتفاعات شديدة الانخفاض مثل صواريخ كروز

14) منظومة IRIS-T SLM وتعتبر مصر أول دولة تحصل عليها وتستطيع التصدى لصواريخ كروز ويبلغ مداها 40 كم وبارتفاع 20 كم

الأنظمة السابقة تحوي جميعها رادارات قادرة على رصد وتعقّب الصواريخ الجوالة والاهداف الجوية ذات المقطع الراداري المنخفض، ومزودة بأنظمة كهروبصرية وحرارية تكفل لها قدرة الرصد والاشتباك في ظروف الإعاقة والشوشرة الإلكترونية الكثيفة

كما أن هذه الأنظمة تتصل بمحطات مُتخصصة للإنذار المبكر والمسح الجوي بمختلف المدايات ونذكر منها على سبيل المثال وليس الحصر :

- رادارات TPS-59 من الولايات المتحدة وهي رادارات ايسا ثلاثية الأبعاد قادرة على توفير الانذار المبكر ضد الصواريخ الباليستية والجوالة والطائرات ويصل مداها الى 740 كم وأقصى ارتفاع يصل الى 300 كم.

- رادرات Commander-SL من بريطانيا وهي رادارات ثلاثية الأبعاد قادرة على توفير الانذار المبكر ضد الصواريخ الجوالة والطائرات بدون طيار ومختلف الاسلحة المطلقة جوا من مسافات بعيدة والطائرات ويصل مداها الى 470 كم وأقصى ارتفاع 30 كم.

- رادارات Protivnik-GE من روسيا وهي رادارات ثلاثية الأبعاد قادرة على توفير الانذار المبكر ضد الطائرات الاستراتيجية والمقاتلة والصواريخ الباليستية والصواريخ الجوالة وحتى الاهداف ذات السرعات المنخفضة مادون صوتية على مختلف الارتفاعات ويصل مداها الى 480 كم وأقصى ارتفاع 200 كم.

- رادارات SPS-48 من الولايات المتحدة وهي رادارات ثلاثية الأبعاد يصل مداها إلى 460 كم وأقصى إرتفاع 30 كم

- رادار الإنذار المبكر والمسح الجوي الروسي بعيد المدى Rezonans-NE، وهو مُصمم لأعمال الإنذار المبكر والمسح الجوي بعيد المدى، ويعمل في نطاق التردد العالي جدا Very High Frequency VHF ذات الأطوال الموجية المترية، والتي تسمح برصد الأهداف الشبحية، متضمنة الصواريخ الجوالة والصواريخ الباليستية والأهداف الجوية ذات السرعات فرط صوتية Hypersonic التي تصل إلى 20 ماخ ، وفي مختلف الظروف الجوية، مع حصانة هائلة ضد مختلف وسائل الإعاقة والشوشرة الإلكترونية الكثيفة. يبلغ مدى الرادار 1100 كم، ويصل أقصى ارتفاع لرصد الأهداف الجوية إلى 100 كم، ويمكنه رصد أهداف ذات سرعات فرط صوتية تصل إلى 7 كم / ث ( 25 ألف كم / س )، وكذلك الأهداف ذات السرعات المنخفضة جدا حتى 0.1 متر / ث كالمروحيات في وضع الثبات في الجو، ويستطيع أن يتتبع 500 هدف جوي في وقت واحد، مع قدرة توقع مواضع السقوط للصواريخ الباليستية من خلال حساب المدى والإتجاه والسرعة

- رادار الإنذار المبكر الصينى الصنع JYL-1 وهو رادار ثلاثي الأبعاد يقوم بمهام المسح الجوي ويبلغ مداه 450 كم وبإرتفاع 30 كم.

- رادار الإنذار المبكر الإيطالى الصنع RAT-31 وهو رادار ثلاثي الأبعاد يقوم بمهام الكشف الجوي بعيد المدى ويبلغ مداه أكثر من 500 كم.

- رادار المسح الجوي والإنذار المبكر المصري ثنائي الابعاد ESR-32A، المصمم والمصنع محليا بنسبة 100% من مجهودات إدارة البحوث والتطوير بالقوات المسلحة المصرية. الرادار يصل مداه إلى 250 كم والارتفاع 12 كم، ويصل للاستخدام المدني أيضا لمراقبة وتوجيه حركة الملاحة الجوية، ويجري تطوير نسخة ثلاثية الأبعاد أحدث وأكثر تطوراً يمكن أن يصل مداها إلى 450 كم، ومن المُحتمل أن تظهر خلال فعاليات معرض EDEX-2020.


- رادارات AN/MPQ-64F1 Improved Sentinel من الولايات المتحدة، وهي رادارات ثلاثية الأبعاد قادرة على رصد وتتبع الأهداف الجوية مُنخفضة الارتفاع كالصواريخ الجوالة والطائرات بدون طيار وتوفير كافة المعلومات والاحداثيات لأنظمة الدفاع الجوي قصيرة المدى ويبلغ مداها 75 كم، وهي تمثل أحد المكوّنات الرئيسية والحيوية لمنظومة التصدي لتهديدات الصواريخ الجوالة.

ج- وسائل الإنذار المبكر واعتراض الصواريخ الجوالة في التوقيتات المناسبة :
_________________________________________________

1) الغلبة لمن يملك المعلومات - عناصر المخابرات والاستطلاع خلف خطوط العدو، ووسائل الاستطلاع المُتنوعة بشكل عام ( طائرات بدون طيار - اقمار صناعية - طائرات استطلاع ) تُعد عاملا حاسما وشديد الحيوية لما يمكن ان توفره من معلومات عن الهجوم قبل حدوثه من تفاصيل عن الطائرات ونوعية التسليح وموعد الهجوم والقاعدة التي سينطلق منها ومسار الطيران والاهداف المحتملة والمؤكدة، مما يوفر الخلفية والدراية الكافيتين للتصدي للهجوم والتعامل معه واعادة تحريك وتمركز القوات، ونصب الاهداف الهيكلية الزائفة والكمائن المتنوعة لإجهاض الهجوم المعادي.

2) محطات الاستطلاع والمراقبة بالنظر والمنتشرة على طول الحدود والسواحل المصرية توفر ميزة الكشف البصري والحراري للتهديدات الجوية على الارتفاعات شديدة الانخفاض والتي يصعب التقاطها بالرادارات.

3) رادارات الانذار المبكر المُختصة برصد التهديدات الجوية ذات المقاطع الرادارية المُنخفضة مُتضمنة الصواريخ الجوالة، وكذا المُختصة بتغطية الارتفاعات المنخفضة والمنخفضة جدا والتي يتم تصيبها على مناطق مرتفعة كالجبال والهضاب والانشاءات المخصصة لهذه الاغراض وهي ايضا مهمة لكشف الطيران المعادي على هكذا ارتفاعات.

4) طائرات الانذار المبكر والتحكم المحمول جوا ( أواكس AWACS ) وتمتلك مصر طائرات الانذار المبكر E2C عين الصقر بعدد 9 طائرات والتى تعتبر العقل والمخ الرئيسي المحرك لأعمال الدفاع الجوي للتصدي للصواريخ الجوالة لما تملكه من قدرة رادارية هائلة على كشف الصواريخ الطائرة على ارتفاعات منخفضة وشديدة الانخفاض من مدايات كافية والتي يصعب على الرادارات الارضية رصدها من مدايات مماثلة بسبب عامل كروية الارض.

5) رادرات وأنظمة الانذار المبكر والرصد على القطع البحرية التي تُعد خط الدفاع الأول عن السواحل.

6) الأسراب القتالية الجوية المُختصة بمهام الاعتراض والدفاع الجوي Interception / Air Defense، يقع على عاتقها التصدي للهجوم الجوي المُعادي وحرمان طيران العدو من الوصول إلى المدايات المناسبة لإطلاق الصواريخ والذخائر الجوية على الأهداف الأرضية المختلفة، وتعمل بتنسيق كامل مع وحدات الدفاع الجوي الأرضي ومراكز القيادة والسيطرة الارضية والمحمولة جوا ضمن معركة الأسلحة المُشتركة.

د- التخطيط للمستقبل :
_______________

الصواريخ الجوالة المُطلقة من القطع البحرية سواء السفن او الغواصات لها اهمية استراتيجية هائلة لتوجيه الضربات داخل العمق لتكون الذراع الطولى الضاربة لأية قوة عسكرية، وبالتالي فإن امتلاك هذه النوعية من الصواريخ على اكثر من منصة سواء جوية او بحرية او برية ( من خلال الشراء والتطوير والإنتاج المشترك مع الدول ذات الخبرة المناسبة ) هو امر ضروري وحيوي، ويمكن ان تغني عن امتلاك حاملة طائرات مقاتلة بتكاليفها الخرافية وحاجتها الى التأمين الغير عادي. ( القوات الجوية المصرية بدأت في امتلاك نوعيات من الصواريخ الجوالة المُطلقة جوا ضمن تسليح الرافال والميج 29 وكذا تمتلك مصر راجمات الصواريخ الصينية WS-2 ذات قدرات إطلاق الصواريخ التكتيكية بمدايات تتراوح بين 200 و400 كم )

امتلاك الأنظمة المتخصصة في اعتراض صواريخ كروز أصبح ضرورة مُلحة لا بديل لها وأهمها انظمة البانتسير Pantsir S الصاروخية المدفعية المُختلطة والتور ام Tor M، ولكن يأتي في مقدمتها الأنظمة ذات التكلفة المنخفضة مقابل الاستخدام بكثافة نيرانية عالية مع ميزة " اطلق وانسى Fire & Forget " كالايجلا اس Igla S والافينجر Avenger الذي يستخدم صواريخ ستينجر Stinger، فهذه الانظمة تتميز بتكلفتها المنخفضة جدا مقارنة بالانظمة ذاتية الحركة التي تعتمد على توجيه الرادار ذات التكلفة الاكبر، مما يسمح باستخدامها بكثافة كبيرة دون مشكلات لكي لا يتم استنزاف الانظمة الاغلى ثمنا واستخدامها مع اهداف اكثر قيمة وخطورة.

الدفاع الجوي المصري يُعد العصب الرئيسي في مهام حماية سماء الدولة المصرية، ولذلك فإنه سيتحمل عبئاً هائلاً في أية مواجهات مستقبلية مُحتملة مع الجانب الإسرائيلي الذي يملك التفوق الجوي الكمي والنوعي. ولذلك، فإنه لمن الواجب تكثيف أعمال التطوير والترقية لمعدات الدفاع الجوي الموجودة في الخدمة وزيادة أعداد الأنظمة عالية الفاعلية التي دخلت الخدمة حديثا ودعمها بتعاقدات جديدة على المدى المتوسط والبعيد بأنظمة توفر طبقات جديدة إضافية للدفاع الجوي كالـS-400 بعيد المدى والـBuk-M3 و 350-S متوسطى المدى والـPantsir-S قصير-متوسط المدى ( من الأفضل انتظار Pantsir-SM المُقرر دخوله الخدمه لدى روسيا عام 2020 ) و Verba المحمول على الكتف الأحدث على الإطلاق والمطوّر من منظومة Igla-S.

أخيرا، من الضروري الاهتمام بأعمال البحث والتطوير للخروج مستقبلا بأنظمة صواريخ ورادارات محلية الصنع لمواكبة التطور الجاري لدى العدو، وتحقيق قدرة الاكتفاء الذاتي في بعض الجوانب وتوفير تكاليف التعاقدات الخارجية، ويمكن تحقيق ذلك من خلال الاستعانة بالدول ذات الخبرات المناسبة والعلاقات السياسية الجيدة، وخاصة ان انتاج صاروخ دفاع جوي محلي يفتح الباب لتطوير نسخة بحرية للعمل على متن السفن ونسخة قتال جوي للعمل على متن الطائرات المقاتلة.
_____________________________
Thunderbolt

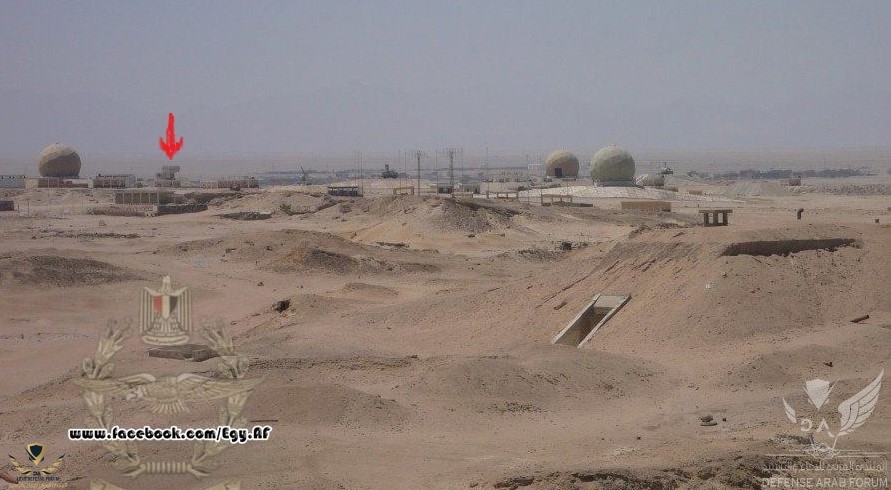

رادار p-35

رادار روسي متخصص في الإنذار المبكر حصلت مصر على النسخة الصينية منه.

- يستطيع الرادار أن يرصد الأهداف الجوية من مسافة 370 كلم وعلى ارتفاع 25 كلم.

- تم تطوير الرادار بإعادة تصميم هوائيات الإستشعار لزيادة سرعة المسح الجوي وإضافة فلاتر استقطاب للموجات الكهرومغناطيسية (Polarization Filters) مانعة للتداخل السلبي للاشارت بجانب زيادة قدرة رصد الأهداف الجوية على ارتفاع أقل من 300 متر وأخيرا اضافة قدرة ظبط الاشارات والنبضات لتبقى سليمة لأطول فترة ممكن ضد التشويش المعادي النشط.

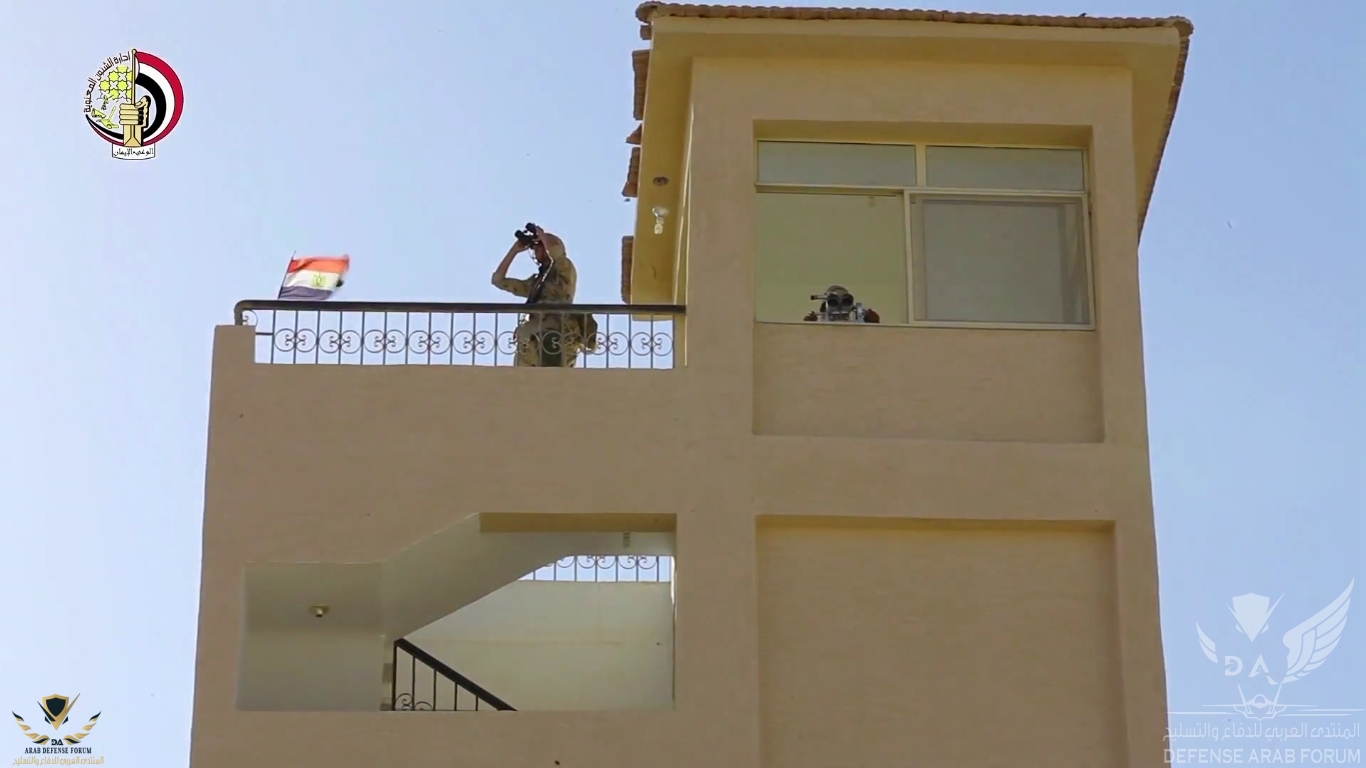

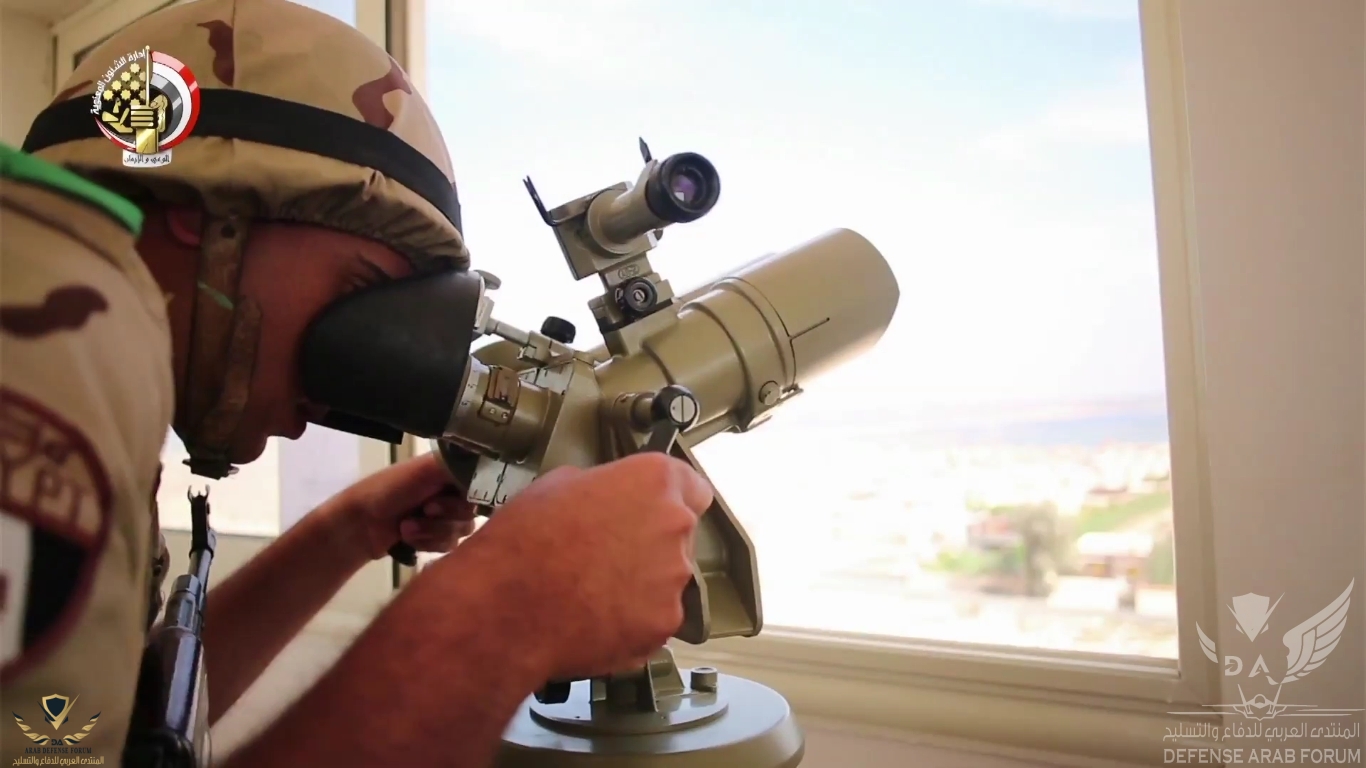

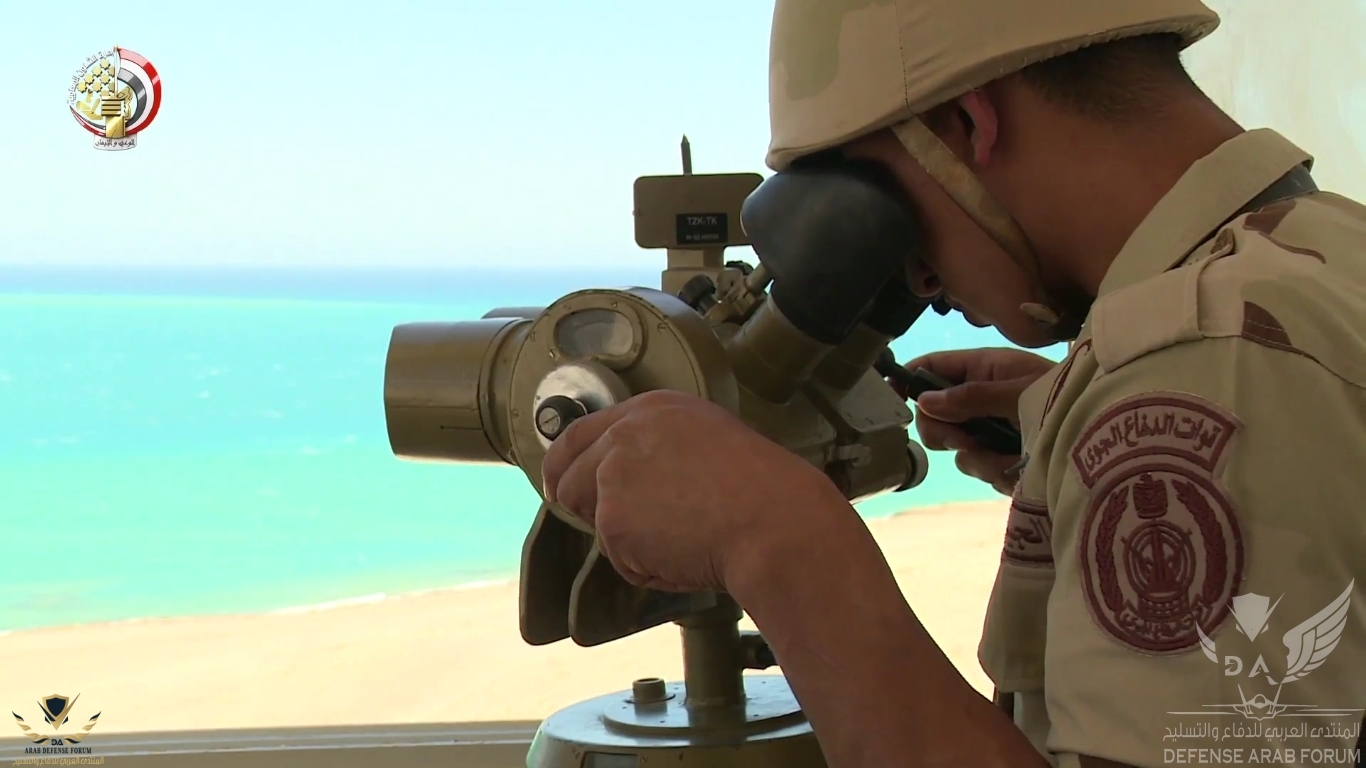

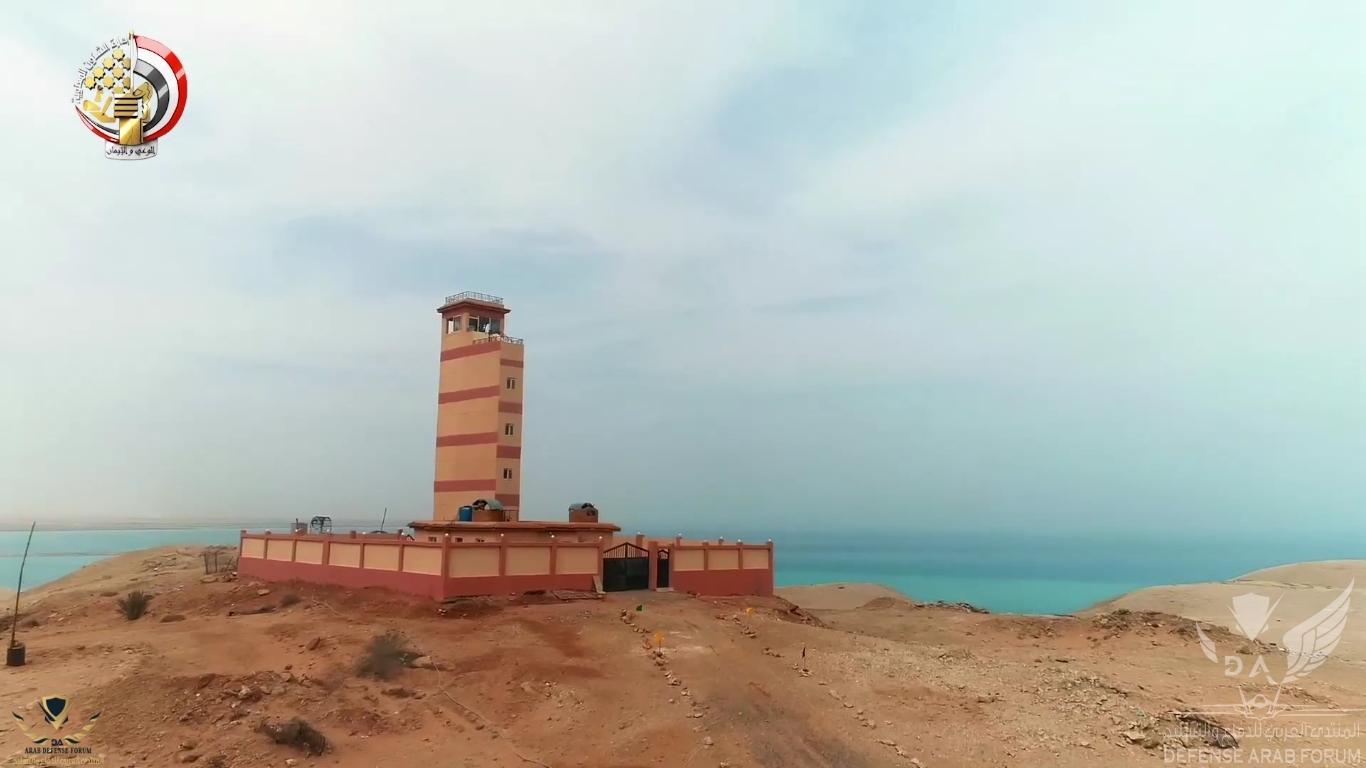

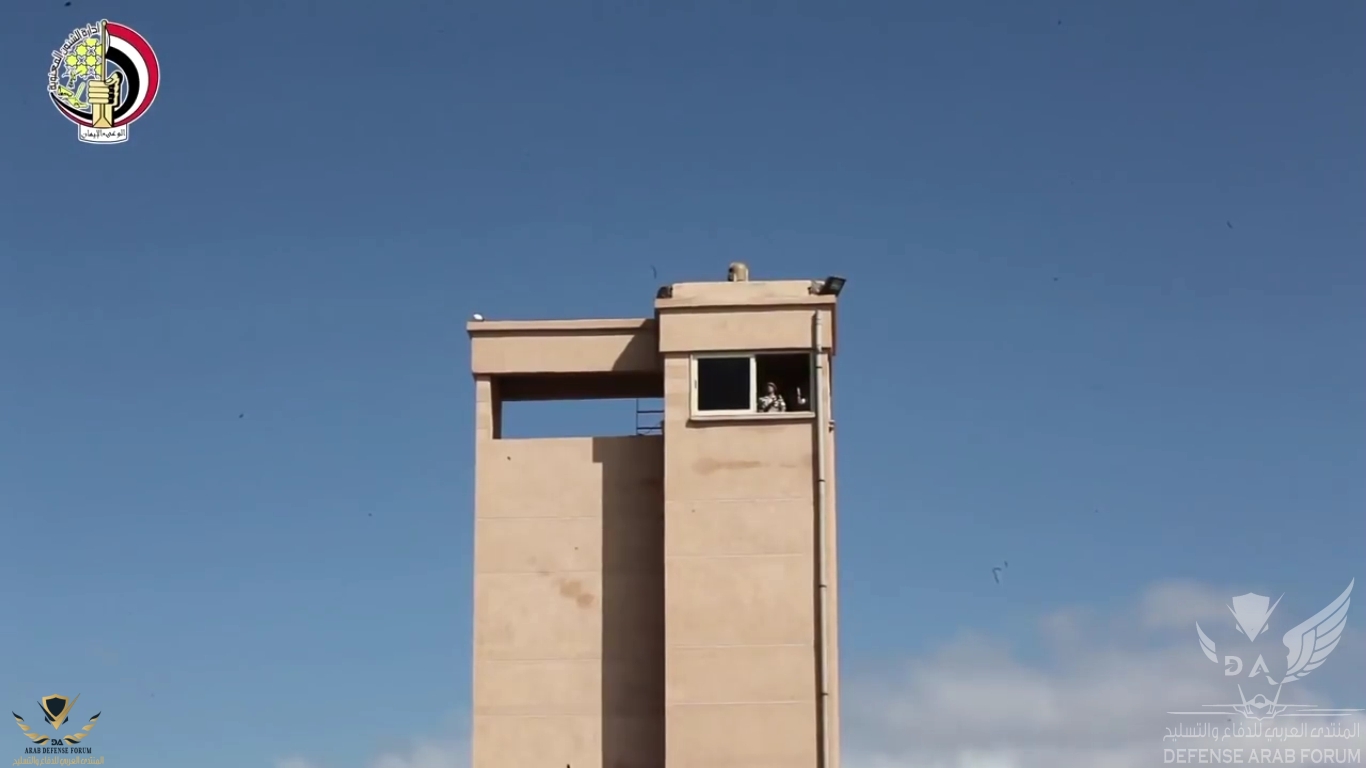

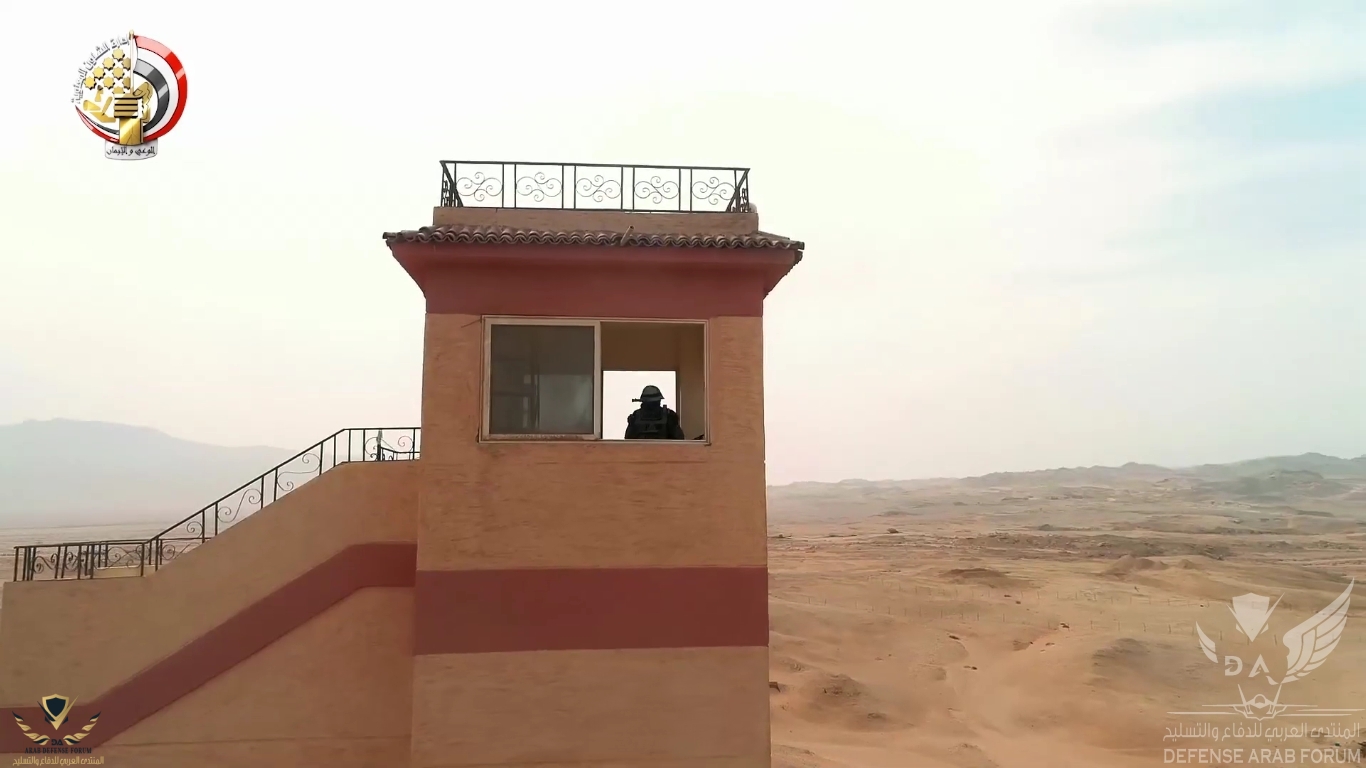

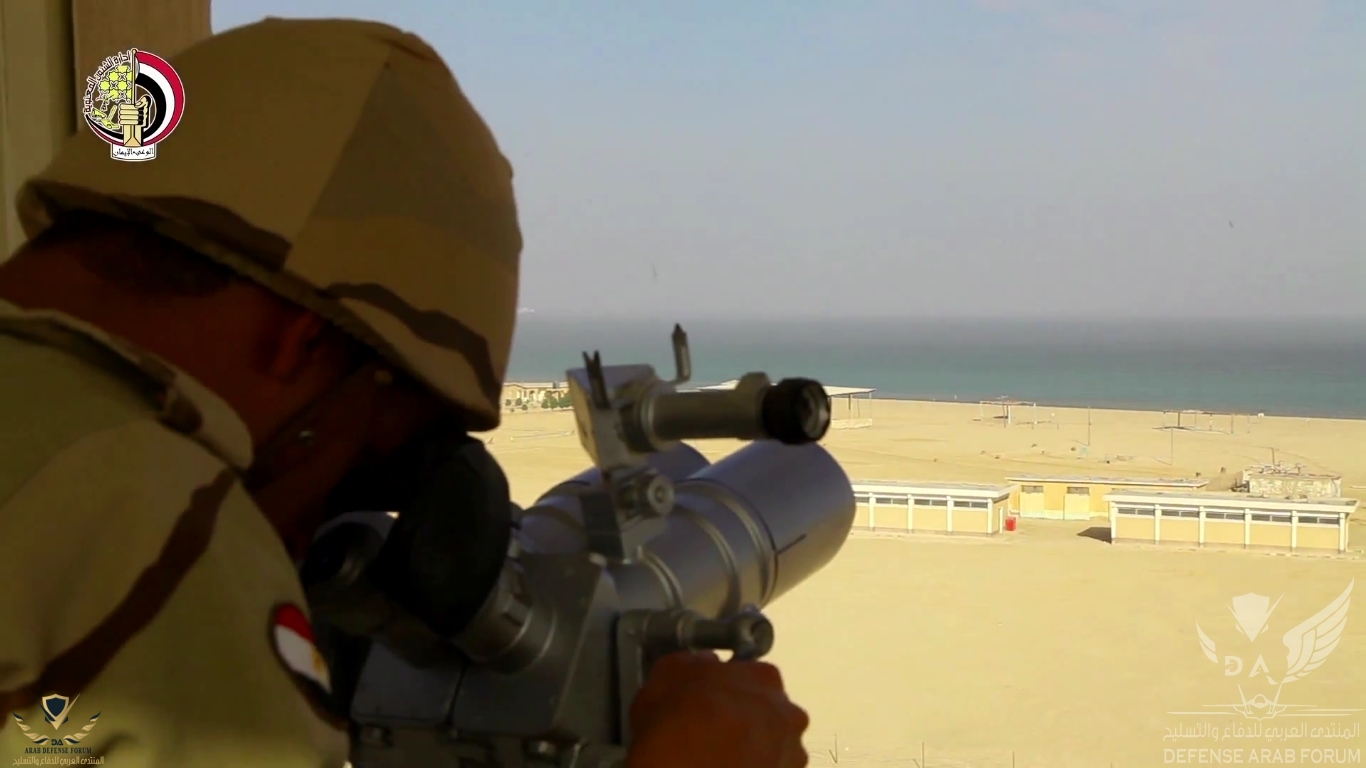

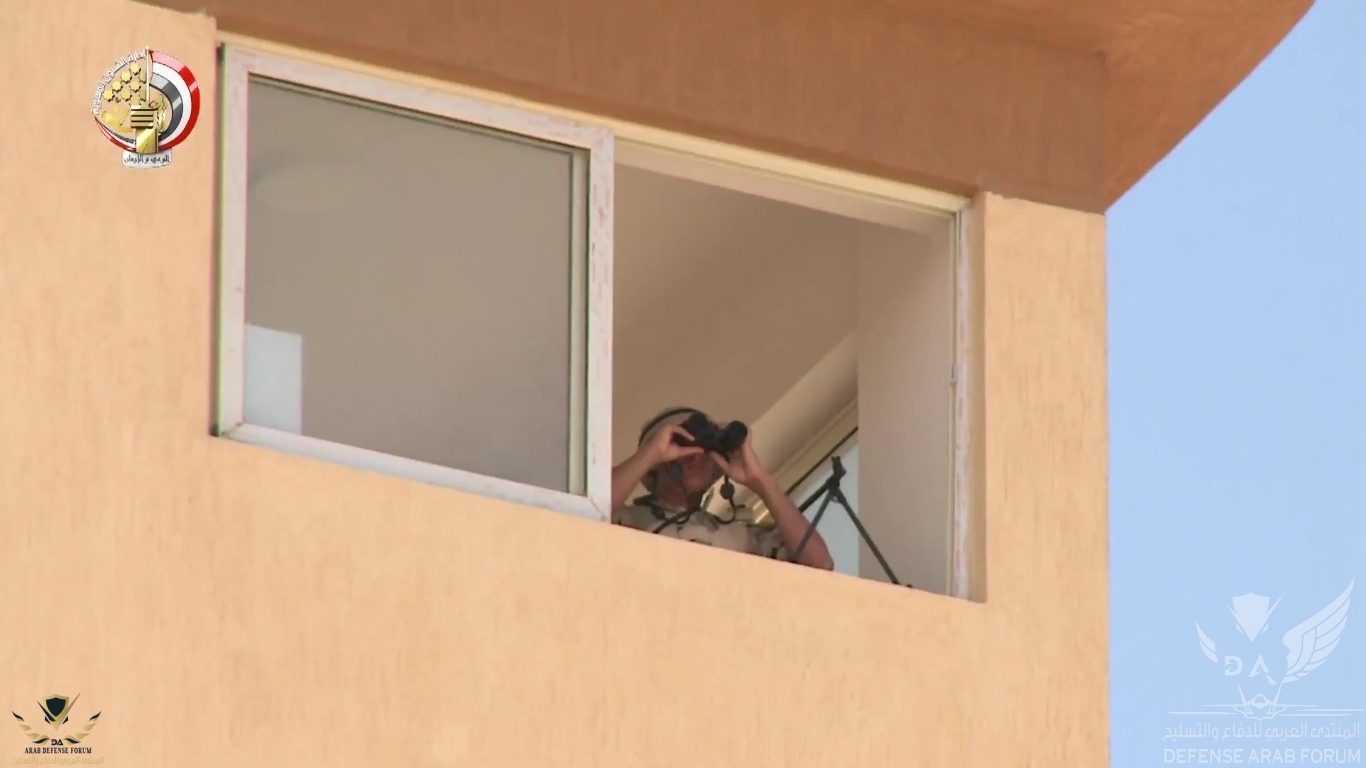

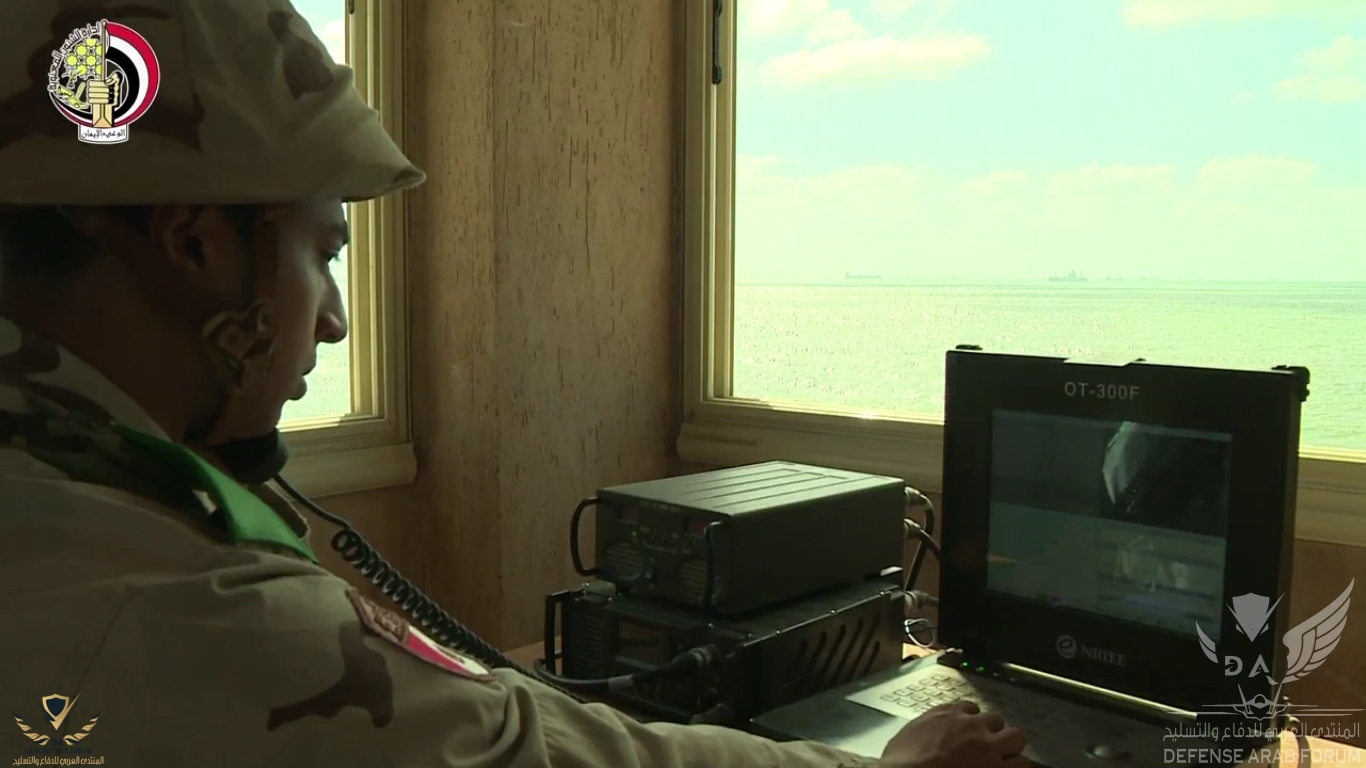

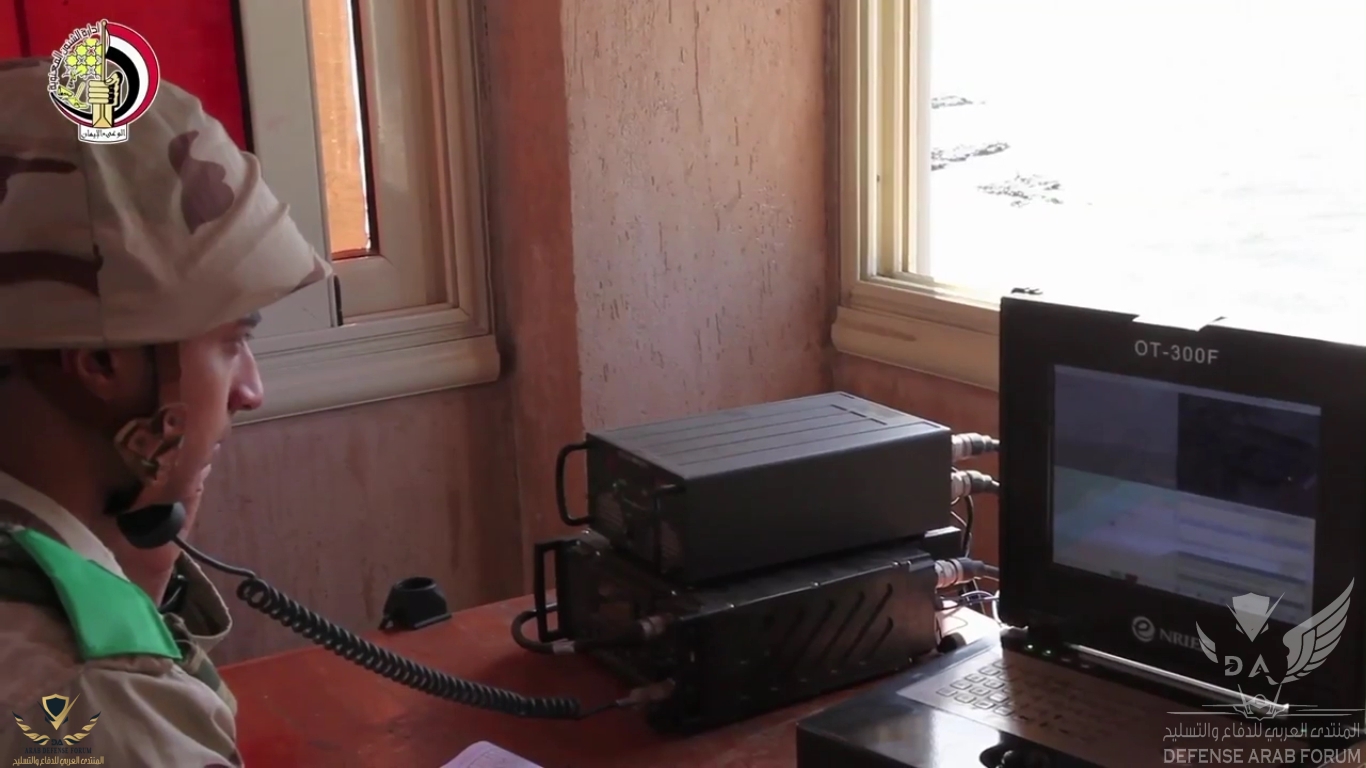

عناصر المراقبة الجوية بالنظر التابعة لقوات الدفاع الجوى المصرية والمنتشرة على طول حدود وسواحل الدولة والمتواجدة داخل أبراجها والمزودة بتليسكوبات وكاميرات كهروبصرية(تليفزيونية) وحرارية لإكتشاف الأهداف الجوية المحلقة على إرتفاعات شديدة الإنخفاض مثل صواريخ كروز والطائرات المسيرة والمقاتلة والتى يصعب جدا على الرادارات اكتشافها على ارتفاعات أقل من 100 متر

التسلل على ارتفاعات أقل من 100 متر يبرع فيها الكيان الصهيونى واستخدمها فى الهجوم على مفاعل تموز النووى فى العراق فى عام 1981 واستخدم هذه الطريقة فى الهجوم على المفاعل النووى فى الكبر فى دير الزور فى سوريا فى عام 2007 واستخدمها كذلك فى الهجوم على مصنع اليرموك فى السودان فى عام 2012

عناصر المراقبة الجوية بالنظر التابعة لقوات الدفاع الجوى المصرية مهمتها اكتشاف والتبليغ عن الأهداف الجوية المعادية المحلقة على ارتفاعات حتى 100 متر


مشاهدة المرفق 240578مشاهدة المرفق 240579مشاهدة المرفق 240580مشاهدة المرفق 240581مشاهدة المرفق 240582مشاهدة المرفق 240583مشاهدة المرفق 240584مشاهدة المرفق 240585مشاهدة المرفق 240586مشاهدة المرفق 240587مشاهدة المرفق 240588

فيلم قوات الدفاع الجوى درع السلام[(008605)2020-02-29-15-52-10].JPG
فيلم قوات الدفاع الجوى درع السلام[(001042)2019-06-29-13-04-51].JPG

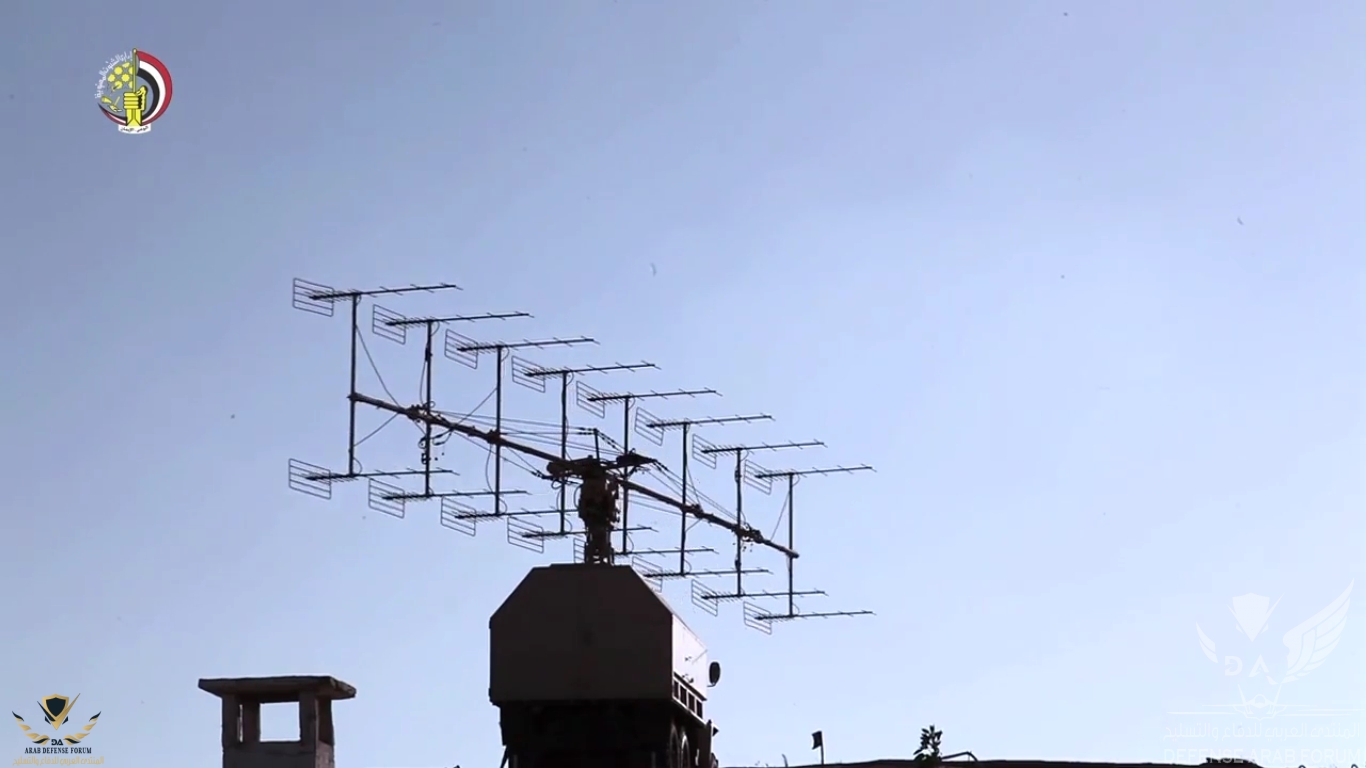

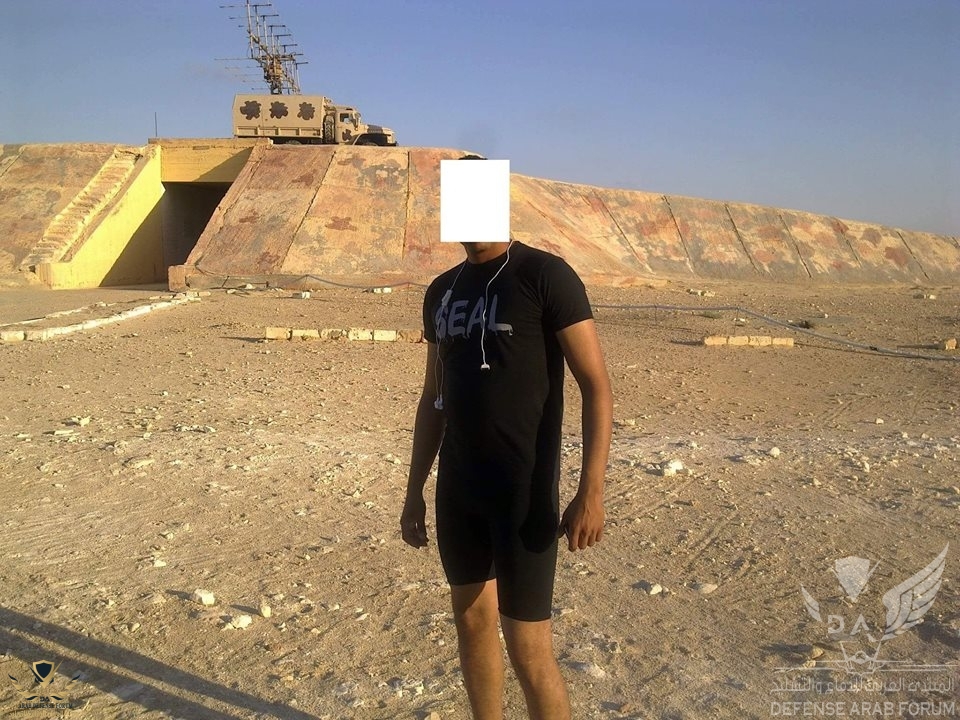

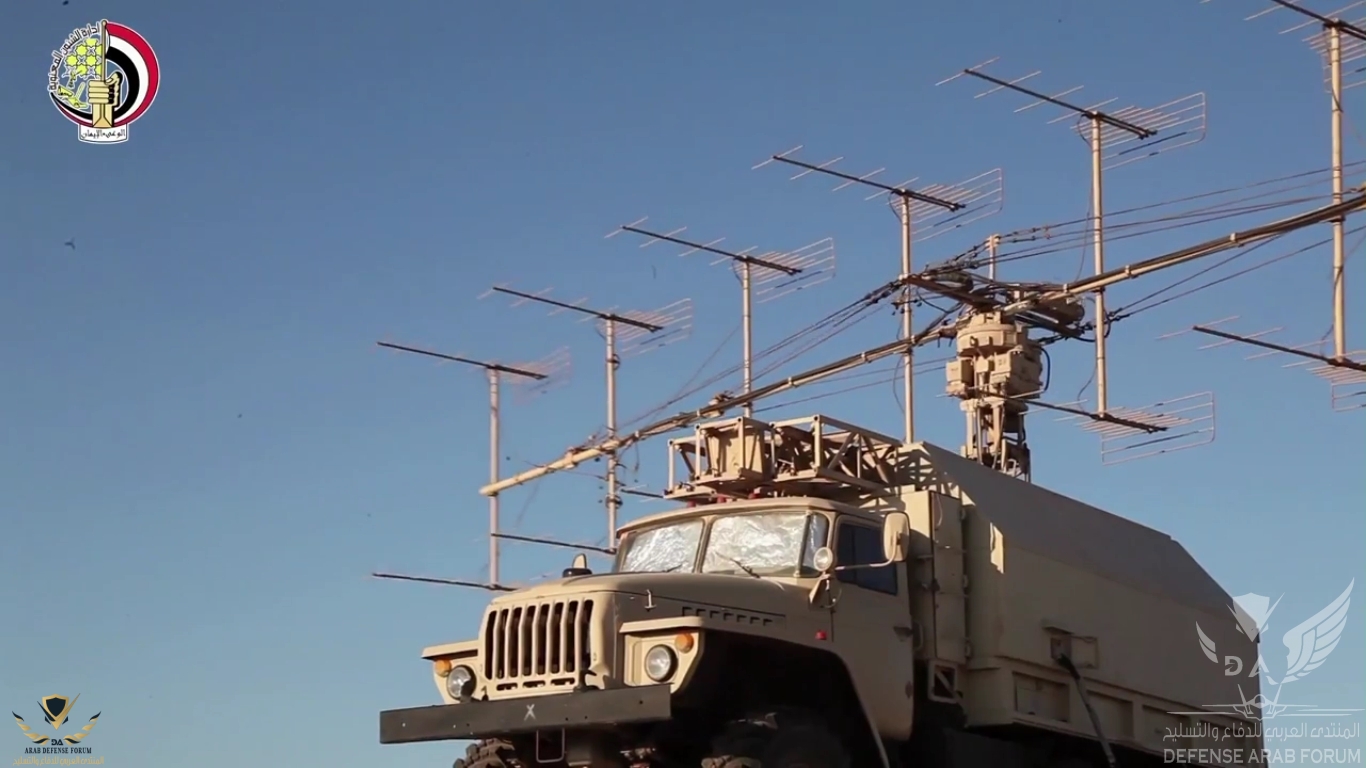

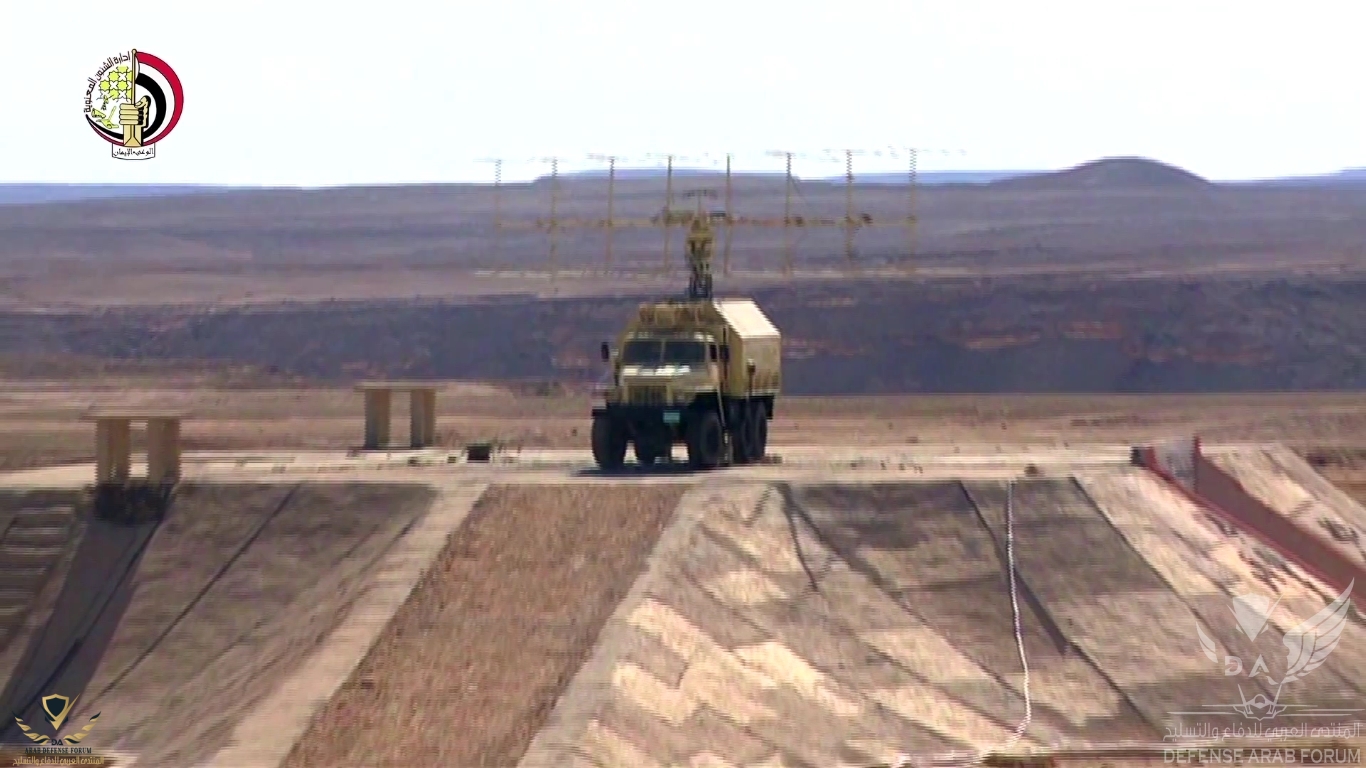

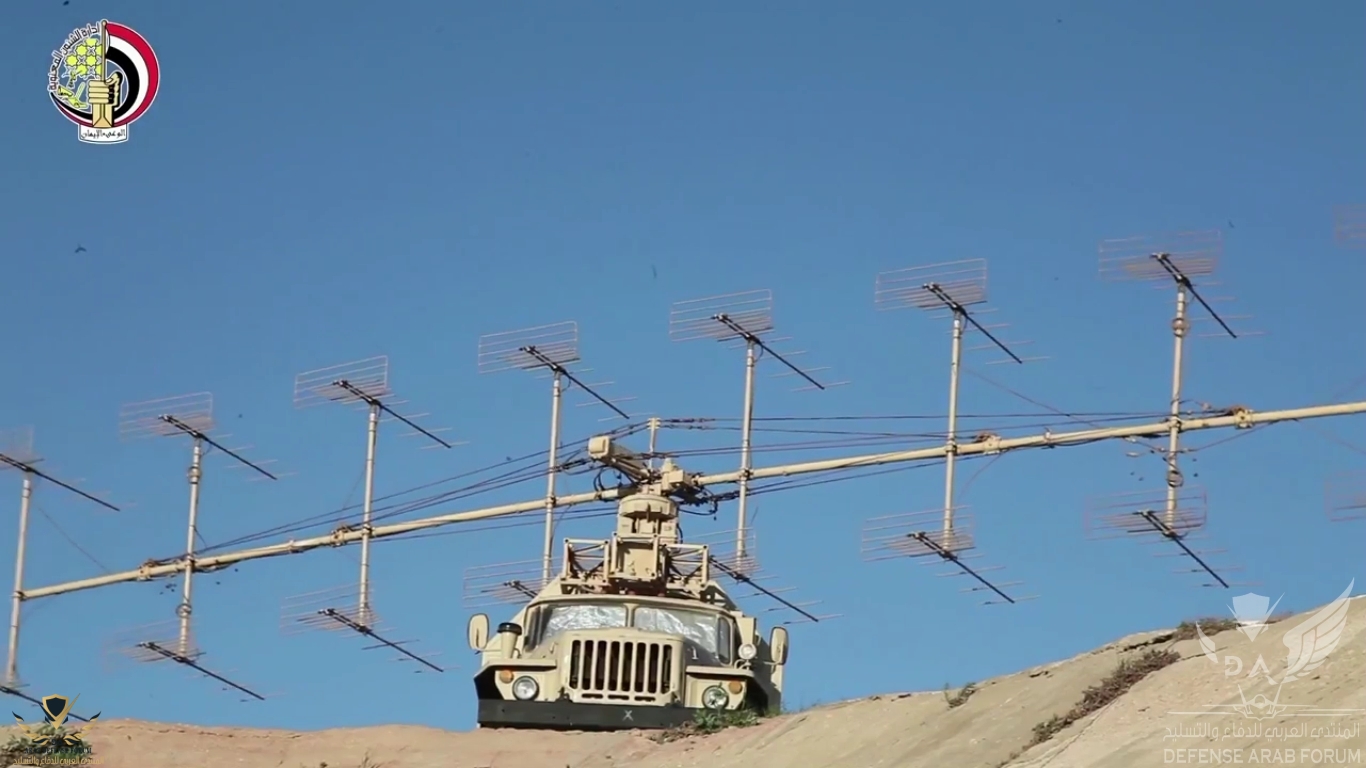

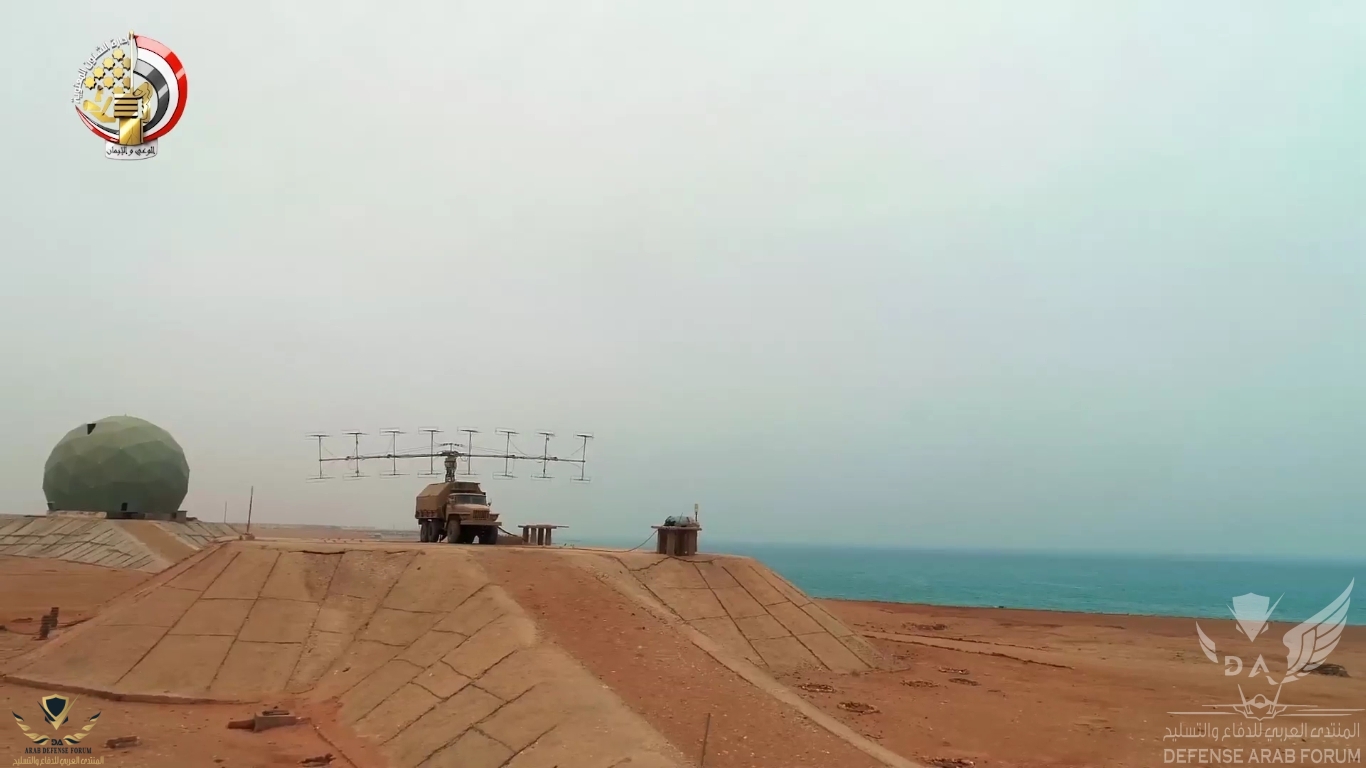

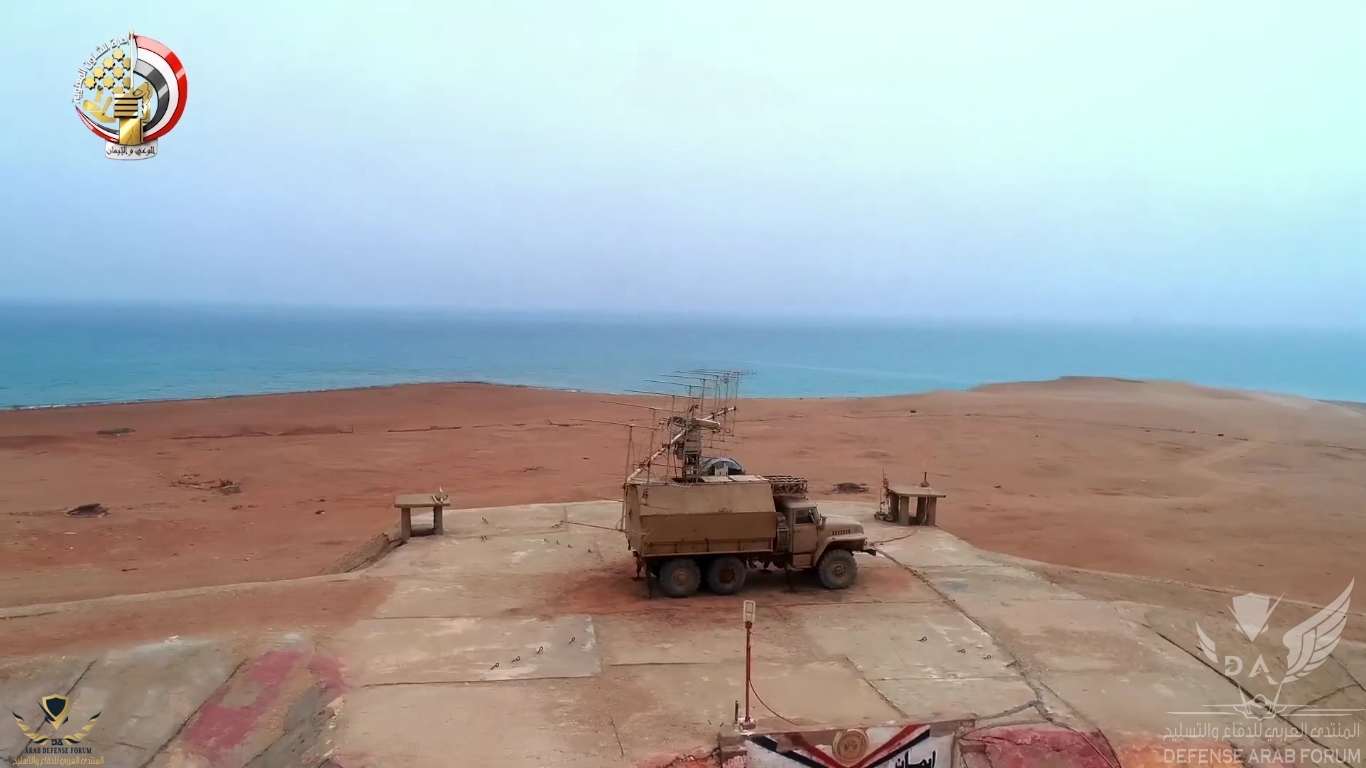

رادار P-18MA

رادار إنذار مبكر ثنائى الأبعاد سوفيتى المنشأ حصلت مصر على التطوير الأوكرانى المعروف بإسم P-18MA

يعمل الرادار فى الطول الموجى المترى مما يمكنه من كشف الطائرات الشبحية

مدى الكشف : 360 كم

https://ukroboronprom.com.ua/design/files/UOP_katalog_2018_RLS.pdf


قوات الدفاع الجوى ... حُراس السماء[(013456)2016-09-24-03-42-37].JPG
قوات الدفاع الجوى ... حُراس السماء[(013425)2016-09-24-03-42-29].JPG
فيلم للشعب جيش يحميه[(009914)2016-10-13-19-02-40].JPG
12987170_1755735861304954_6351327849989237593_n (1).jpg
قوات الدفاع الجوى حصن السماء - YouTube[(013063)2016-07-06-03-55-58].JPG
فيلم قوات الدفاع الجوى درع السلام[(008442)2019-06-29-13-09-50].JPG
قوات الدفاع الجوى ... حُراس السماء[(013822)2016-09-24-03-43-03].JPG
فيلم قوات الدفاع الجوى درع السلام[(008471)2019-06-29-13-10-07].JPG

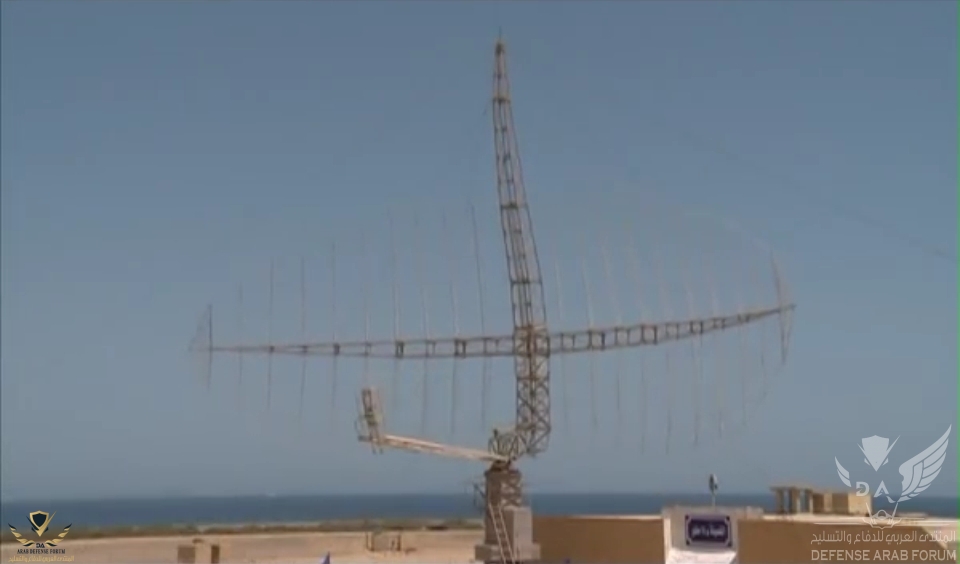

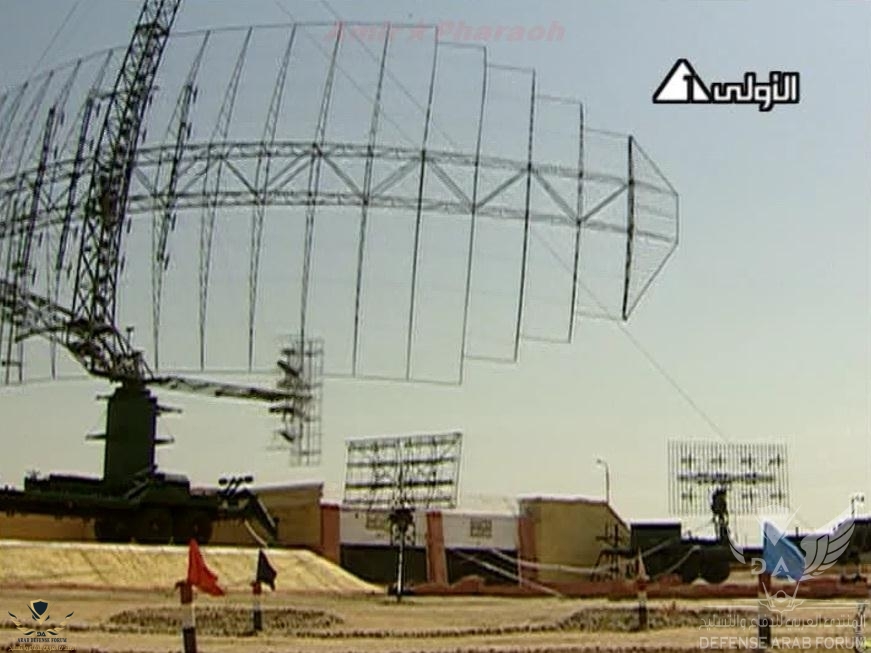

رادار P-14MA

رادار إنذار مبكر ثنائى الأبعاد سوفيتى المنشأ حصلت مصر على التطوير الأوكرانى المعروف بإسم P-14MA

يعمل الرادار فى الطول الموجى المترى مما يمكنه من كشف الطائرات الشبحية

مدى الكشف : 400 كم

https://ukroboronprom.com.ua/design/files/UOP_katalog_2018_RLS.pdf


قوات الدفاع الجوى حصن السماء - YouTube[(013096)2016-07-06-03-56-17].JPG
فيلم قوات الدفاع الجوى درع السلام[(008298)2020-02-29-15-50-33].JPG
 السيسى يشهد بيان الرماية الصاروخية -حماة السماء- لوحدات الدفاع الجوى - YouTube[(001734)2018-1...JPG
قوات الدفاع الجوى حصن السماء - YouTube[(000997)2016-07-06-03-54-10].JPG
قوات الدفاع الجوى ... حُراس السماء[(013822)2016-09-24-03-43-03].JPG

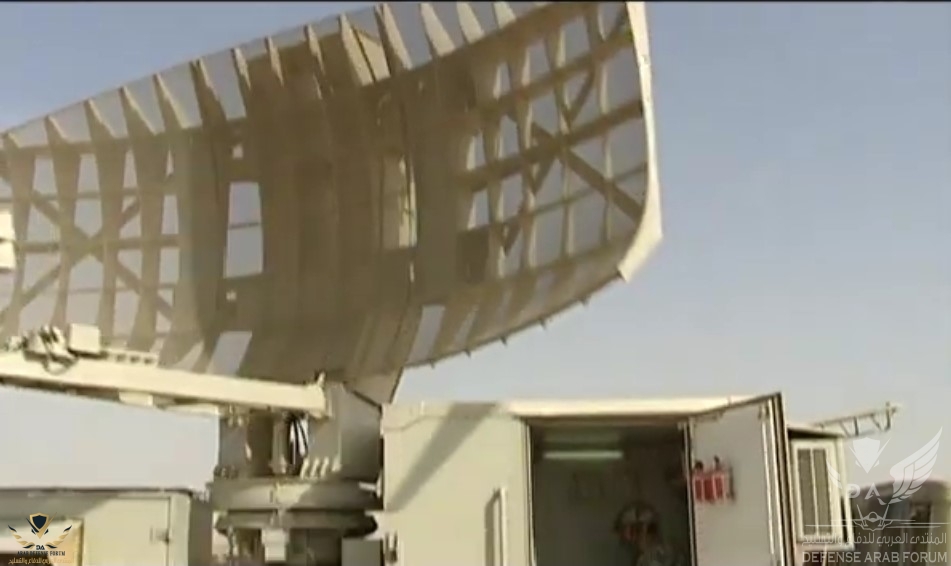

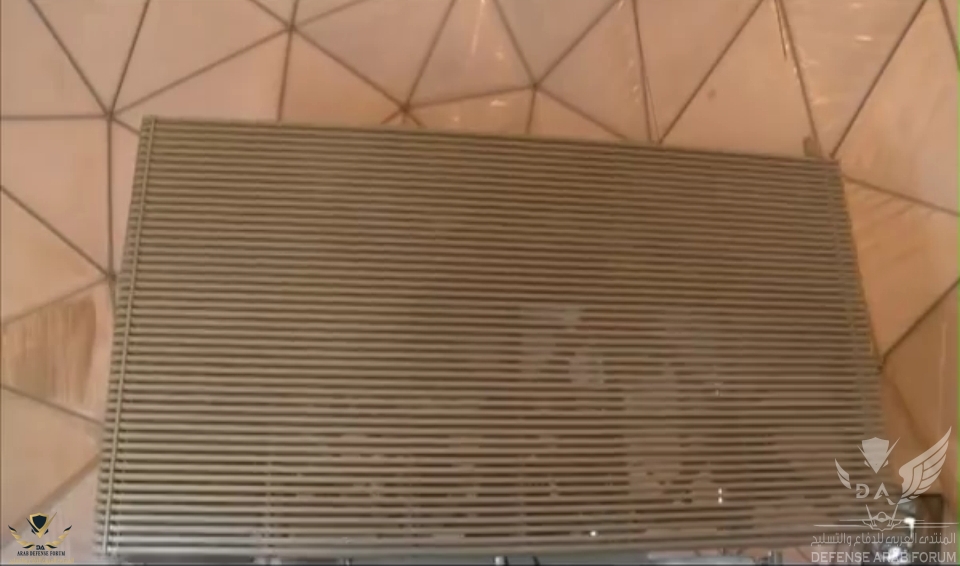

الرادار AN/TPS-63 العامل بالدفاع الجوي المصري
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
الرادار ثنائي الابعاد يستخدم في أعمال المسح الجوي وتوفير البيانات للعمليات الجوية وهو أمريكي الأصل , مصر بدأت في تصنيعه محليا فى شركة بنها للصناعات الالكترونية التابعة لوزارة الانتاج الحربى مع نسبة تصنيع بنسبة بدأت بـ47% كمرحلة أولى ثم 75% في المرحلة الثانية و 95% في المرحلة الثالثة وربما تكون النسبة وصلى الى 100% ويوجد منه 42 رادار في مصر الآن .

يبلغ مداه 370 كلم وأقصى ارتفاع 12 كلم ويستطيع كشف الأهداف الجوية ذات المقطع الرداري المنخفض من مسافة 150 كلم ويمتلك خاصية LPI Low Probability of Intercept وهي خاصية تمتلكها الرادارات الحديثة تعتمد على التغيير السريع بين ترددات الموجات الرادارية ( القفز الترددي ) فيصعب على أجهزة الانذار RWR Radar Warning Receiver الخاصة بالطائرات أن تكتشفها أو حتى تقوم بالتشويش عليها .

جهاز رادار ثنائى الأبعاد ، خفيف الحركة ، متوسط المدى لكشف الأهداف الجوية على إرتفاعات منخفضة ومتوسطة ويتميز بالمواصفات التكتيكية الآتية

· سهل التركيب

· ذو جاهزيةعالية

· مقاوم لأنواع التشويش المختلفة

· إمكانية تحديد الأهداف المتحركة

· يتم الإرسال بترددين مختلفين مما يزيد الإعتمادية

· مكبر الأهدف المستقبلة ذو مستوى ضوضاء منخفض

· معالج إشارة رقمى

· مستخرج أهداف رقمى

· مقاوم لأنواع الشوشرة المختلفة

· ذو إعتمادية عالية وسهولة فى الصيانة

· ذو إمكانية لمراقبة الأداء آلي التحديد وإزالة الاعطال

· مزود بنظام الرشاقة الترددية

· أقل تكلفة فى التشغيل

· تأثر اقل بالتدخلات الكهرومغناطيسية الخارجية

· يعمل بجهود منخفضة وأكثر أمانا

· كفاءة أعلى ونسبة أخطاء اقل

· اعتمادية تصل الى 2000 ساعة بدون أعطال

· حيز التردد 1225 - 1401 ميجاهيرتز

· درجة الحرارة من -20 الى + 65 درجة مئوية

. الرطوبة من صفر الى 95%

الصور للرادار


_أول صدقى صبحى يشهد أحد الأنشطة التدريبية لقوات الدفاع الجوى_ - YouTube[(001893)2016-09-07-16-...JPG
Capture00 (1)0999.png

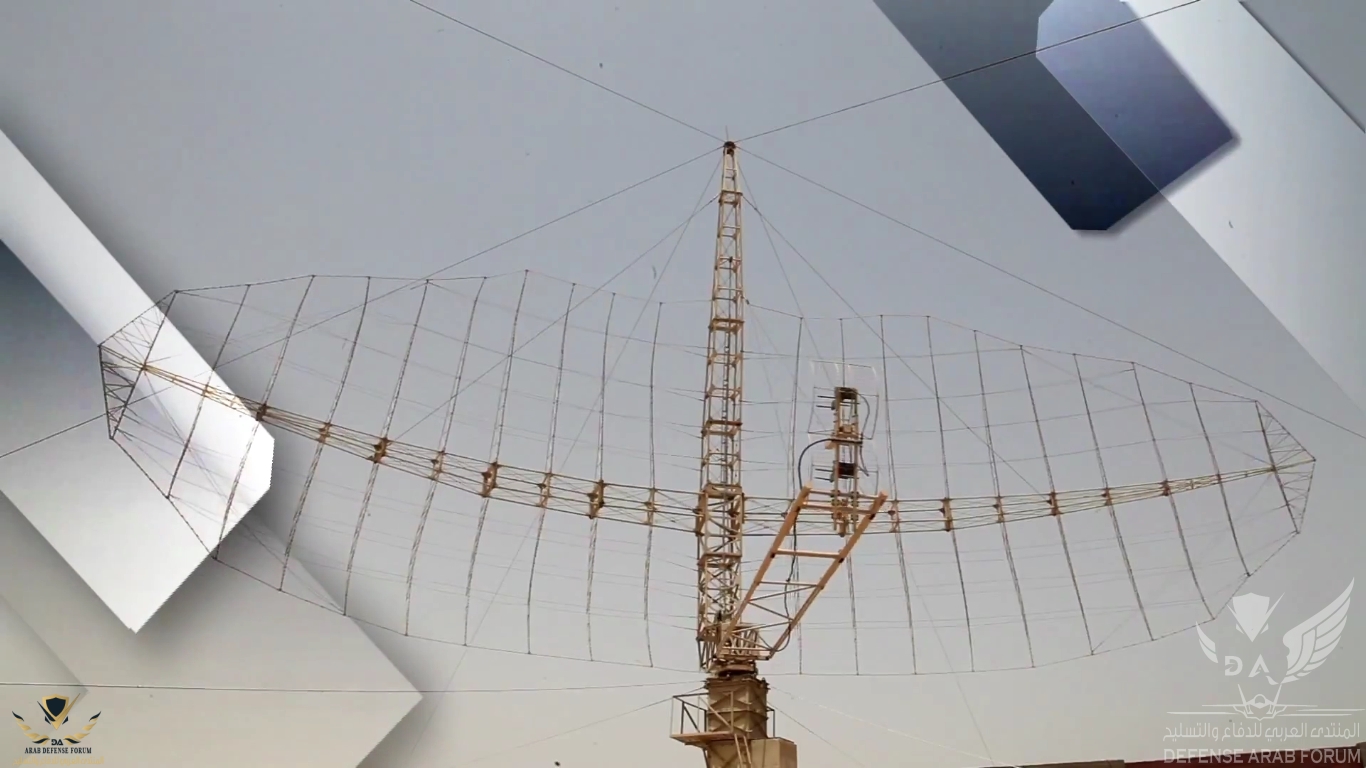

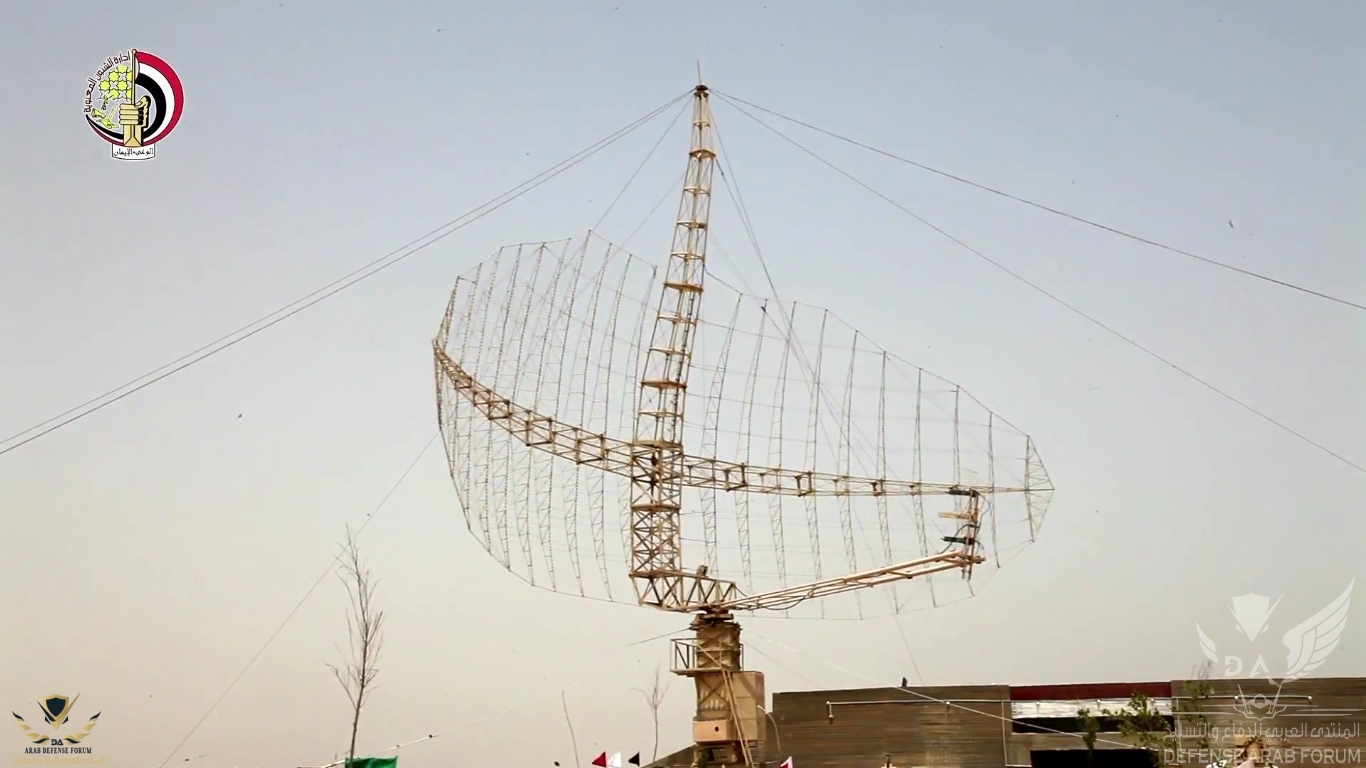

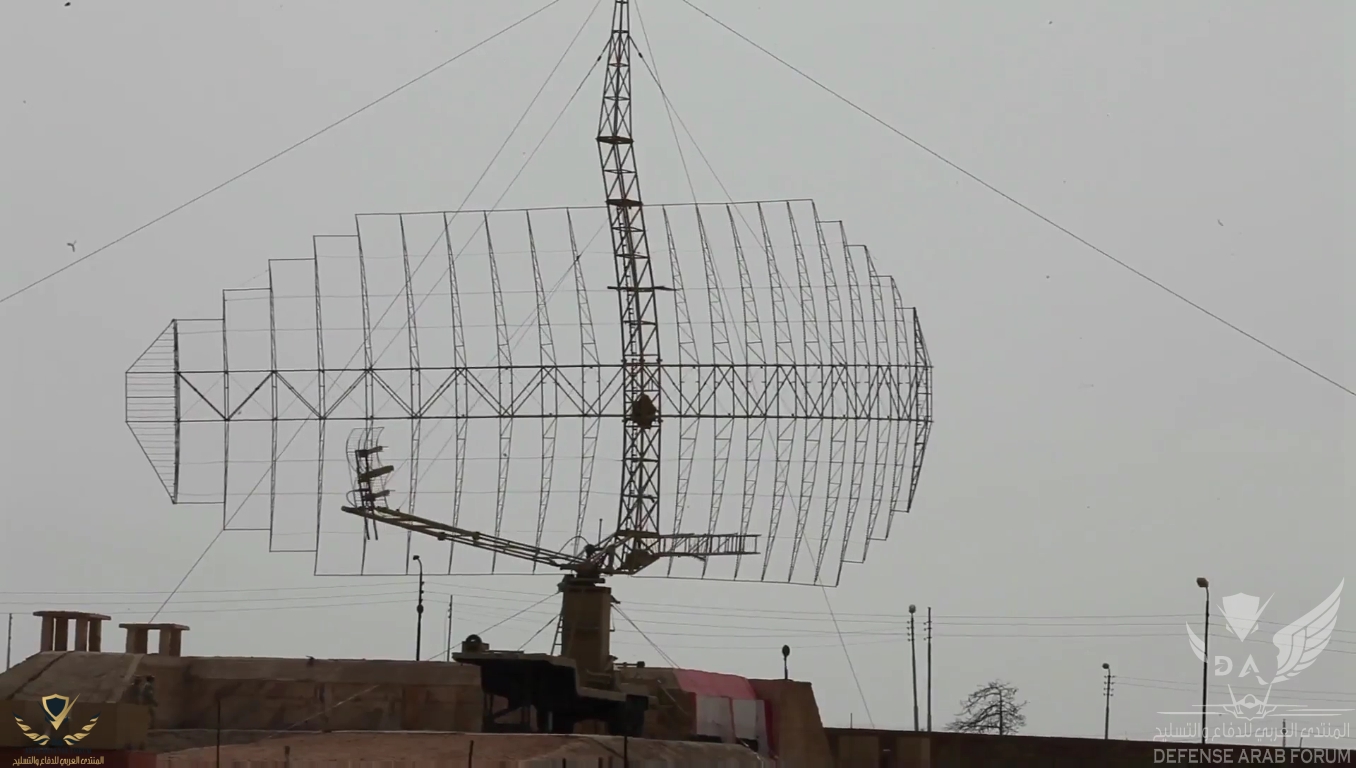

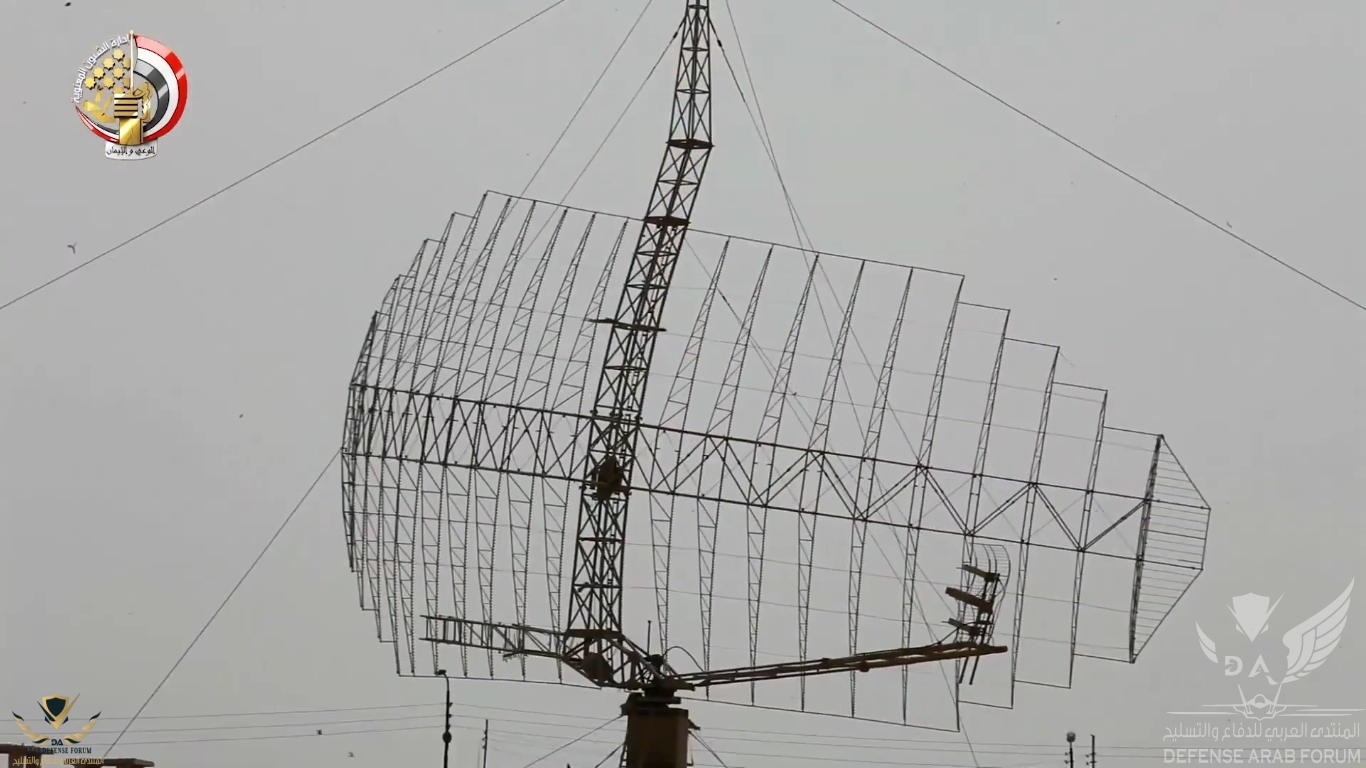

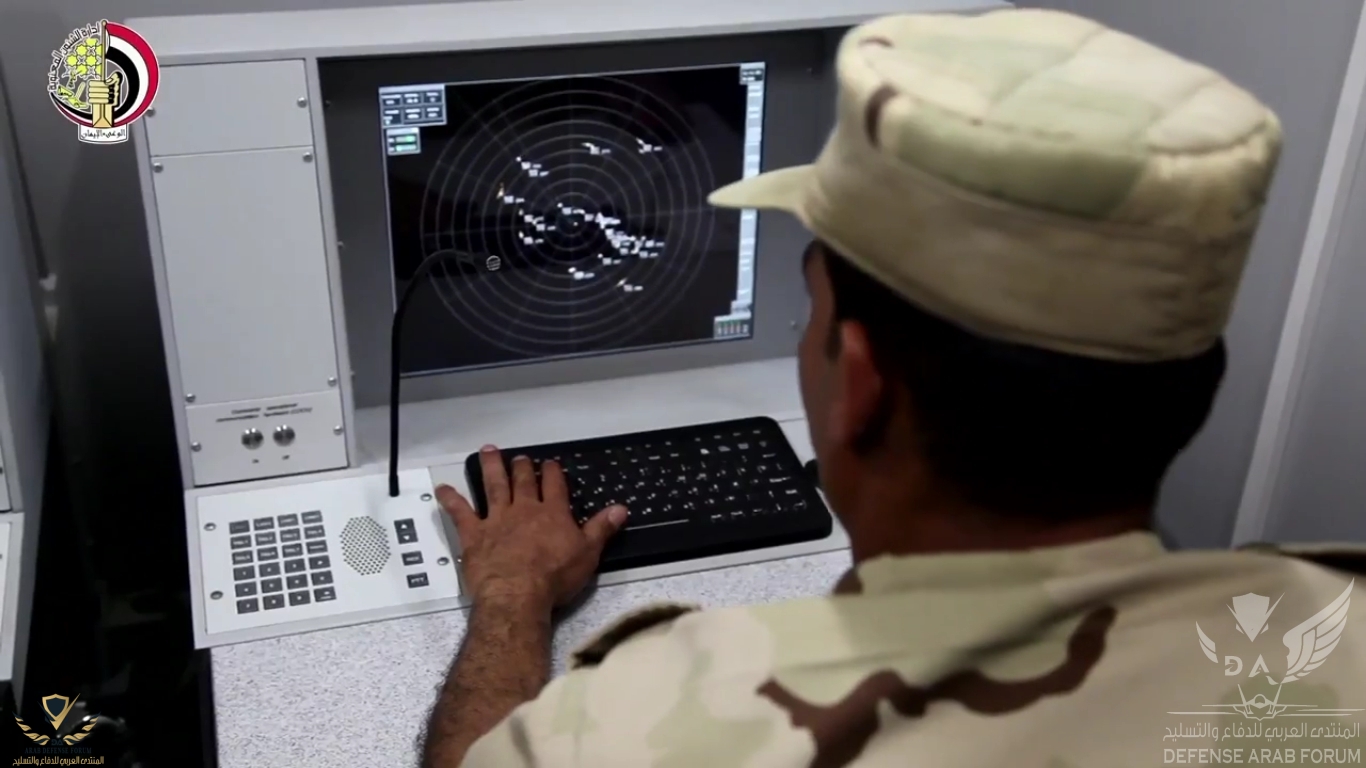

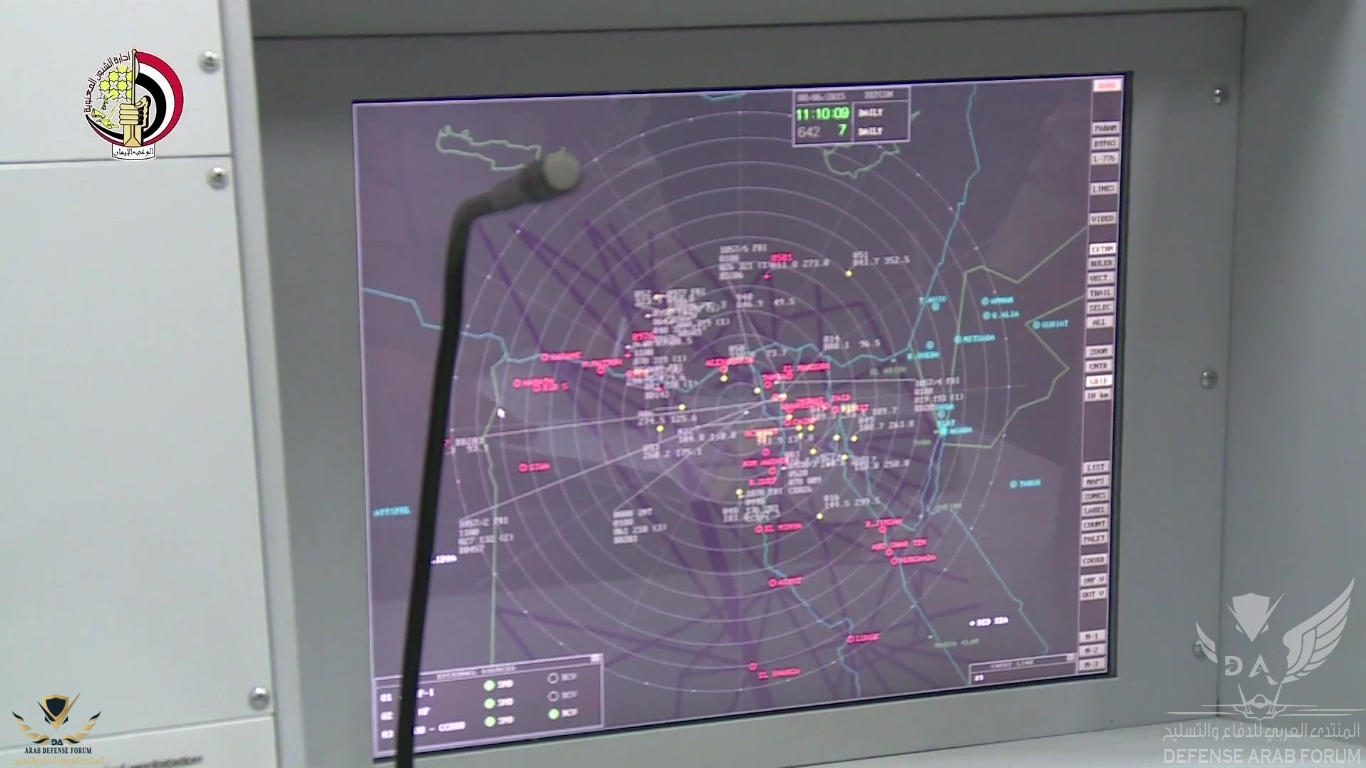

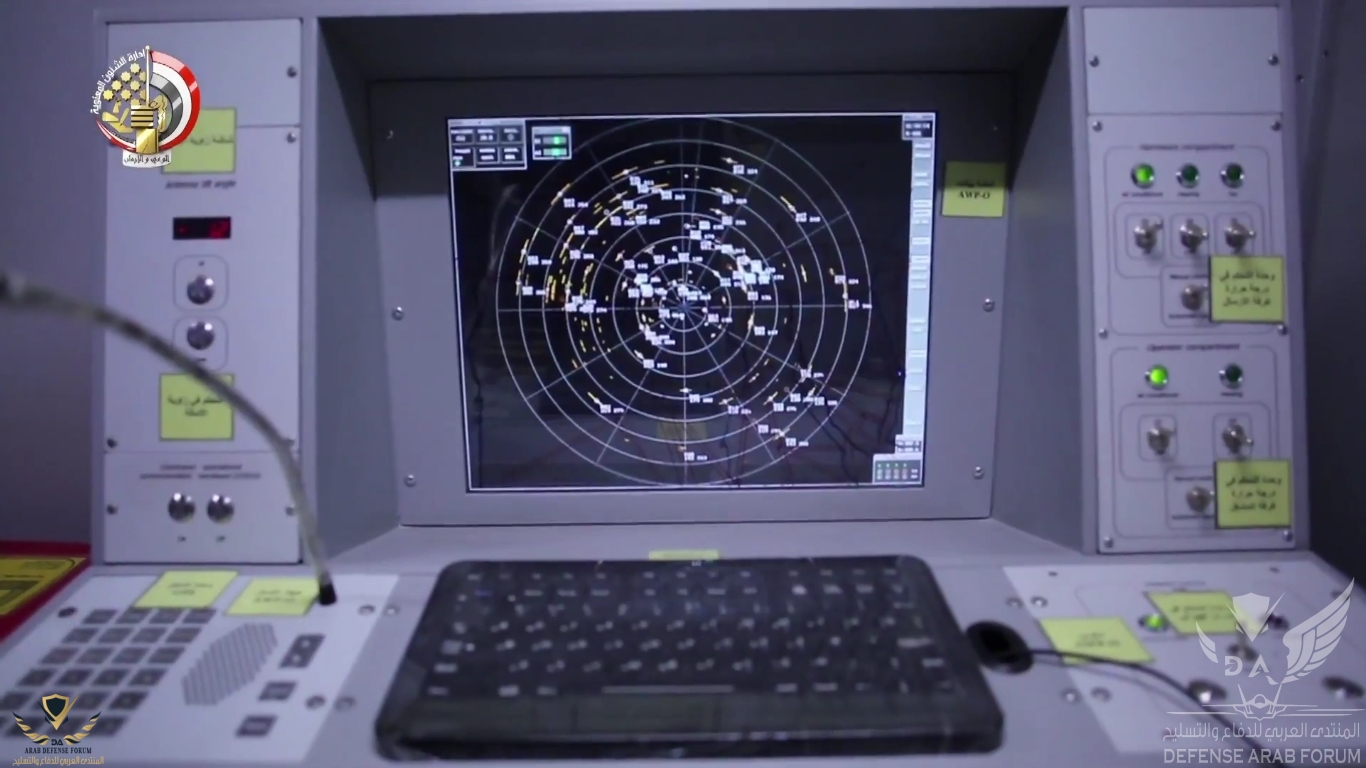

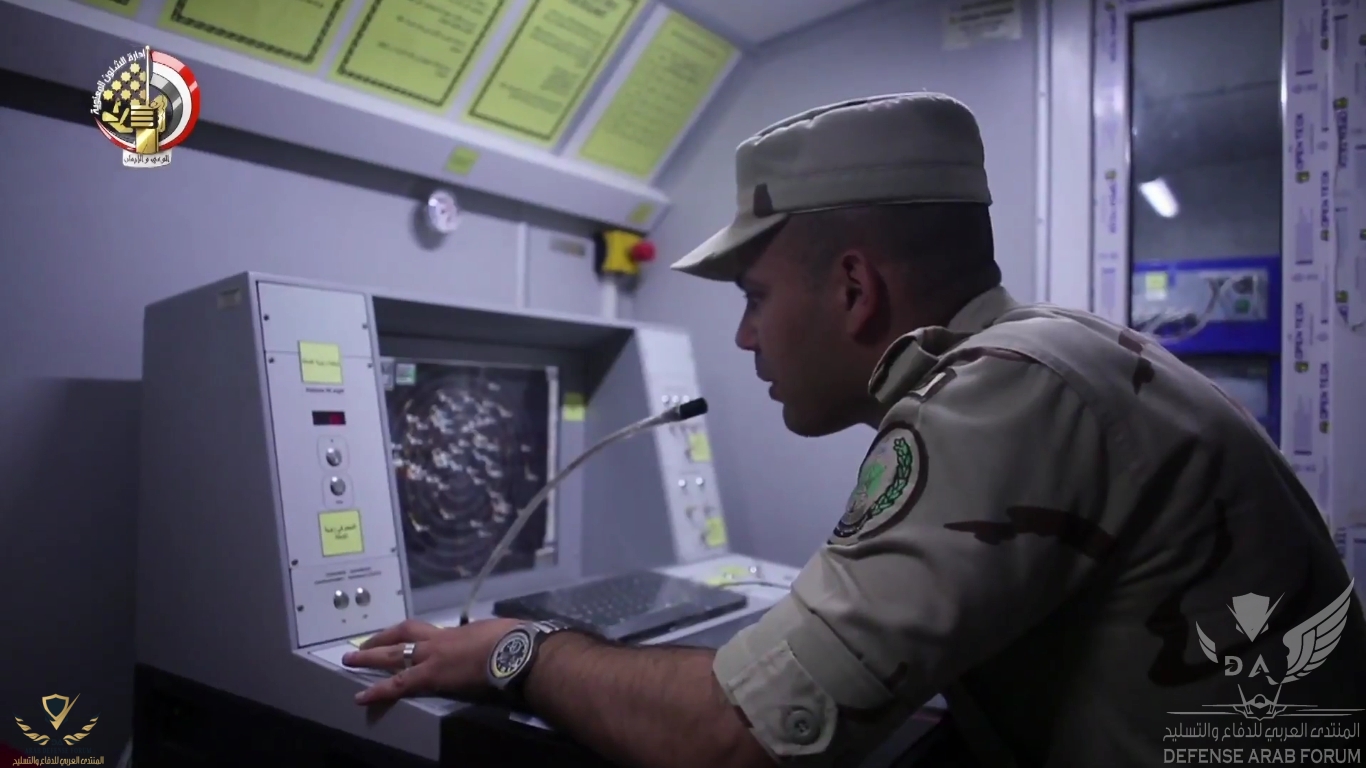

رادار P-14MA

رادار إنذار مبكر ثنائى الأبعاد سوفيتى المنشأ حصلت مصر على التطوير الأوكرانى المعروف بإسم P-14MA

يعمل الرادار فى الطول الموجى المترى مما يمكنه من كشف الطائرات الشبحية

مدى الكشف : 400 كم

https://ukroboronprom.com.ua/design/files/UOP_katalog_2018_RLS.pdf

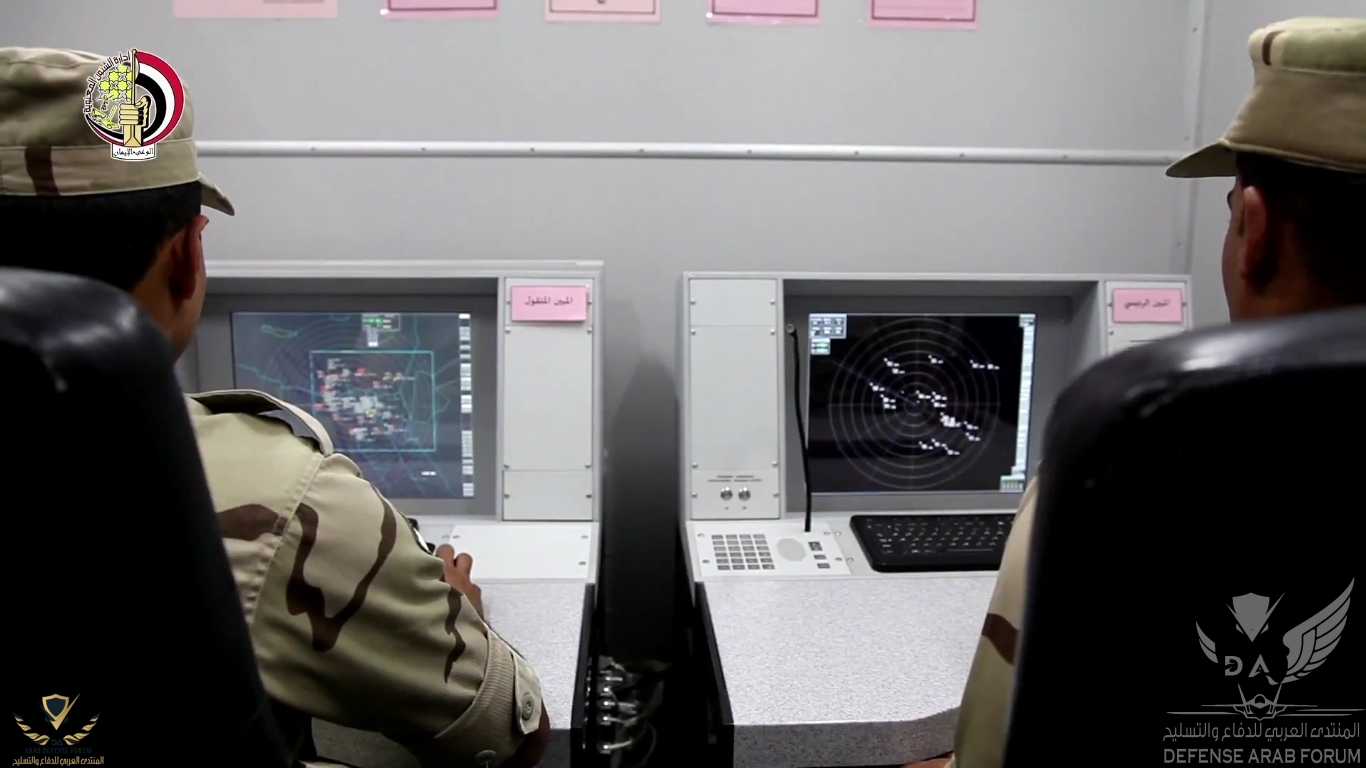

مشاهدة المرفق 241496مشاهدة المرفق 241497مشاهدة المرفق 241498مشاهدة المرفق 241499مشاهدة المرفق 241500مشاهدة المرفق 241501مشاهدة المرفق 241502مشاهدة المرفق 241503مشاهدة المرفق 241504مشاهدة المرفق 241505


 أول صدقى صبحى يشهد أحد الأنشطة التدريبية لقوات الدفاع الجوى‬ - YouTube[(001866)2017-05-18-00-...JPG

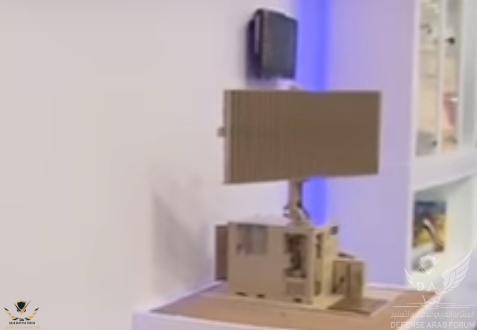

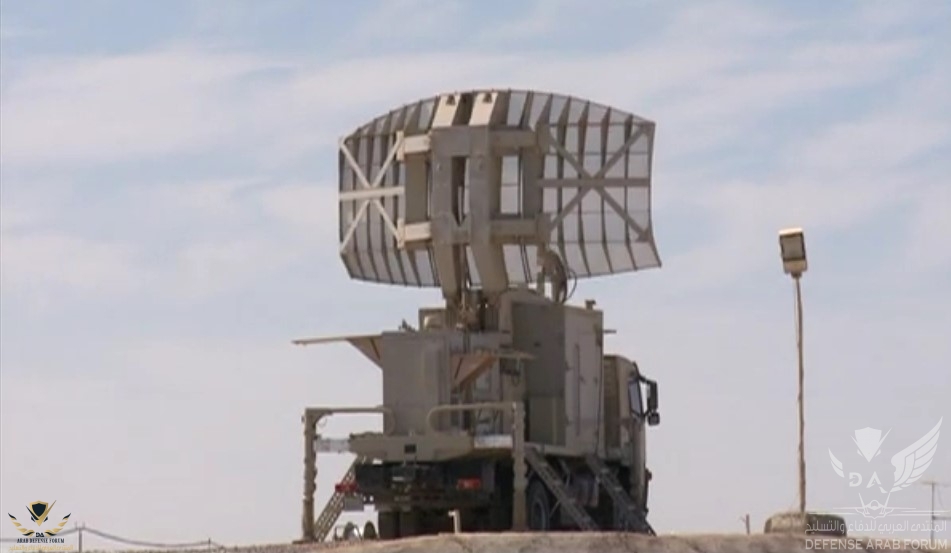

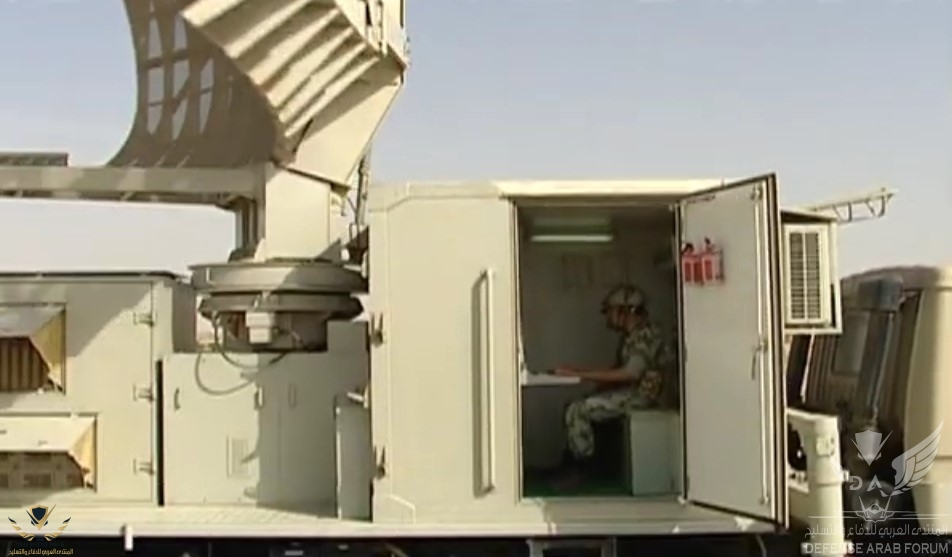

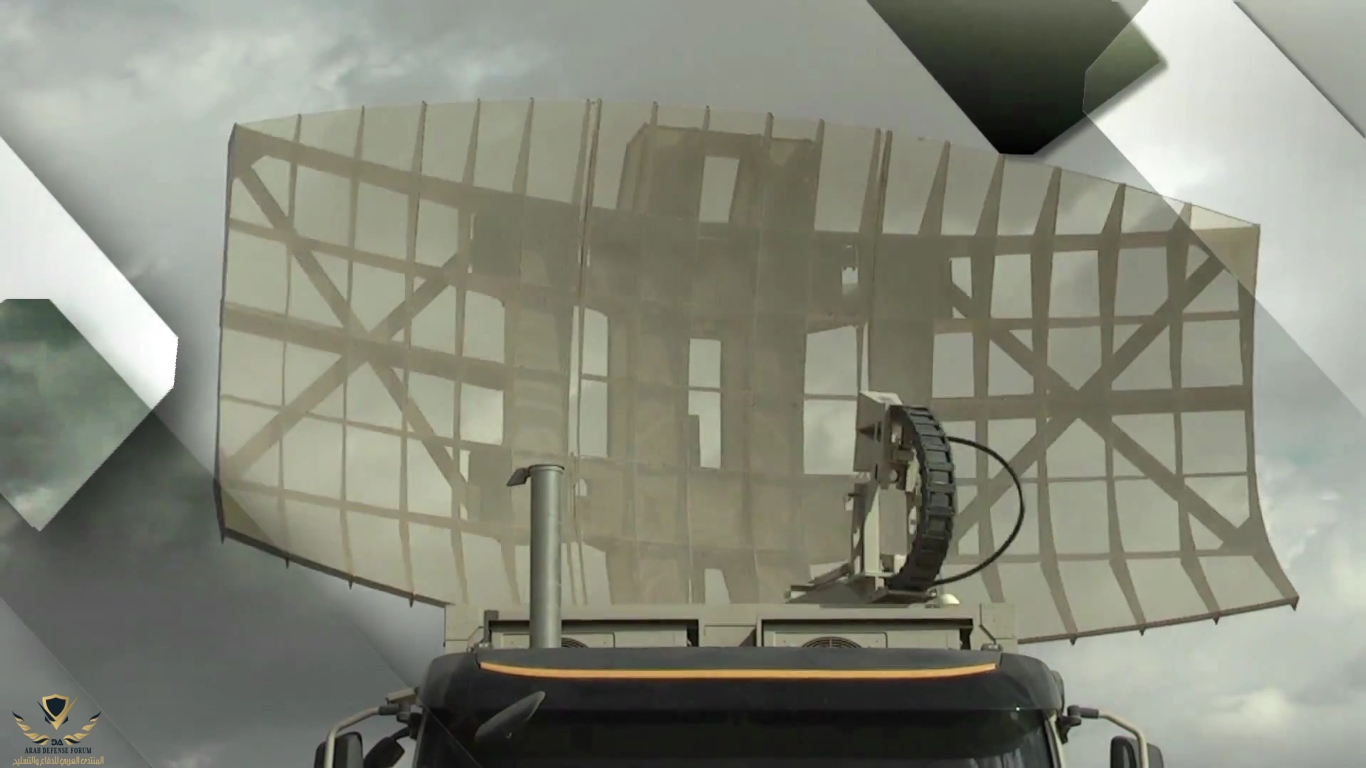

جهاز الرادار “الصينى – المصرى” طراز (YLC-6M)

– هو فى الأساس جهاز رادار من إنتاج شركة (NRIET) الصينية العالمية وقامت “مصر” بالتعاقد عليه والحصول على رخصة لإنتاجة فى “شركة بنها للصناعات الإلكترونية (KATRON)” التابعة “لوزارة الإنتاج الحربى” و أيضاََ التعاقد على تطويره محلياََ ..
– وهو يعمل في النطاق الترددي “السنتيمترى” فى الحيز الترددى من (2.7-3) جيجا/هرتز ..
1 – هو جهاز “رادار ثنائي” الأبعاد (2D) خفيف الحركة يستخدم لكشف الأهداف الجوية المنخفضة و المنخفضة جداََ ويستخدم هذا الرادار ما يعرف “بتكنولوجيا الجوامد” أو (SLOID STATE) في جميع مكوناته ..
2 – يعمل فى الحيز الترددى (S-BAND) ..
3 – “عرض الحيز الترددي” هو (130) ميجا/هرتز ..
4 – أقصى مدى للكشف هو (200) كلم ..
5 – يصل “مستوى الفصوص الجانبية للهوائي” أو (SIDE-LOBE) إلى (300) ديسيبل ..
6 – القدرة المرسلة للهوائى هى (18) كيلو/وات ..
7 – الاستقطاب “رأسي / دائري” ..
8 – عرض النبضة المرسلة (0.8) ميكروثانية للنبضة “الضيقة” و (100) ميكروثانية للنبضة “العريضة” ..
9 – الإستخدام (USAGE) :
ـــــــــــــــــــــــــــــــــــــــــــــ
أ – تستخدم المحطة فى أغراض الكشف والإنذار عن الأهداف الجوية على الإتفاعات المنخفضة والمتوسطة ..
ب – توجيه المقاتلات ..
جـ – تستخدم أيضاََ المحطة فى أعمال سد الثغرات أو الـ (GAB FILLING) ..
10 – إمكانيات الكشف (COVERAGE) :
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
أ – مدى الكشف لهدف مساحة مقطعة الرادارى (RCS) هو (2) متر/مربع باحتمال كشف (80)% هو (150) كلم ..
ب – أقصى ارتفاع (10) كلم ..
ﺟ – زاوية الارتفاع (40) درجة ..
د – دقة قياس الإحداثيات :
ـــــــــــــــــــــــــــــــــــــــ
(1) في المدى (150) متر ..
(2) في الزاوية (1.5) درجة ..
ﻫ – القدرة على الفصل بين الأهداف :
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــ
(1) في المدى (150) متر ..
(2) في الزاوية (1.5) درجة ..
11 – سرعة دوران الهوائي (6, 12) لفة / دقيقة ..
12 – عدد خطوط السير الآلية (250) خط سير ..
13 – زمن الفك (6) دقيقة والتركيب (8) دقيقة ..
14 – زمن التشغيل هو (1) دقيقة فقط ..
15 – إمكانيات مقاومة الإعاقة (ECCM CAPABILITY) :
ــــــ
أ – رشاقة ترددية كل “نبضة/ مجموعة” نبضات (30) تردد ..
ب – إختيار التردد الأقل تأثيراً بالإعاقة ..
د – نظام رقمي لإظهار الأهداف المتحركة أو (DMTI) ..
ﻫ – يحتوى الرادار على “نظام رقمي لضغط النبضة” أو (DPCT) ..
16 – يستخدم الرادار (YLC-6M) تكنولوجيا الـ (MTD PROCESSOR) لتسحين الأداء التكتيكى سواء فى المجال “العسكرى / المدنى” حيث يوجد منه نسخة تستخدم فى “تنظيم حركة الطائرات المدنية” أو (ATC) ولكنها نسخة “ثابتة” أو غير متحركة تسمى (YLC-6 ATC) ..
17 – أثناء عمل الإختبارات العملية على الرادار (YLC-6M) قام “بالكشف/التتبع” للطائرة الهيلكوبتر الهجومى (AH-64 APACHE) من مسافة تزيد عن (+30) كلم .,
18 – يحتوى الرادار (YLC-6M) على نظام “أتوماتيكى لتحديد الشمال” أو ما يسمى (AUTOMATIC NORTH FINDIN) عن طريق الـ (GPS) ..
19 – الرادار (YLC-6M) مزود بنظام ” لإكتشاف الأعطال آلياََ” (BITE)

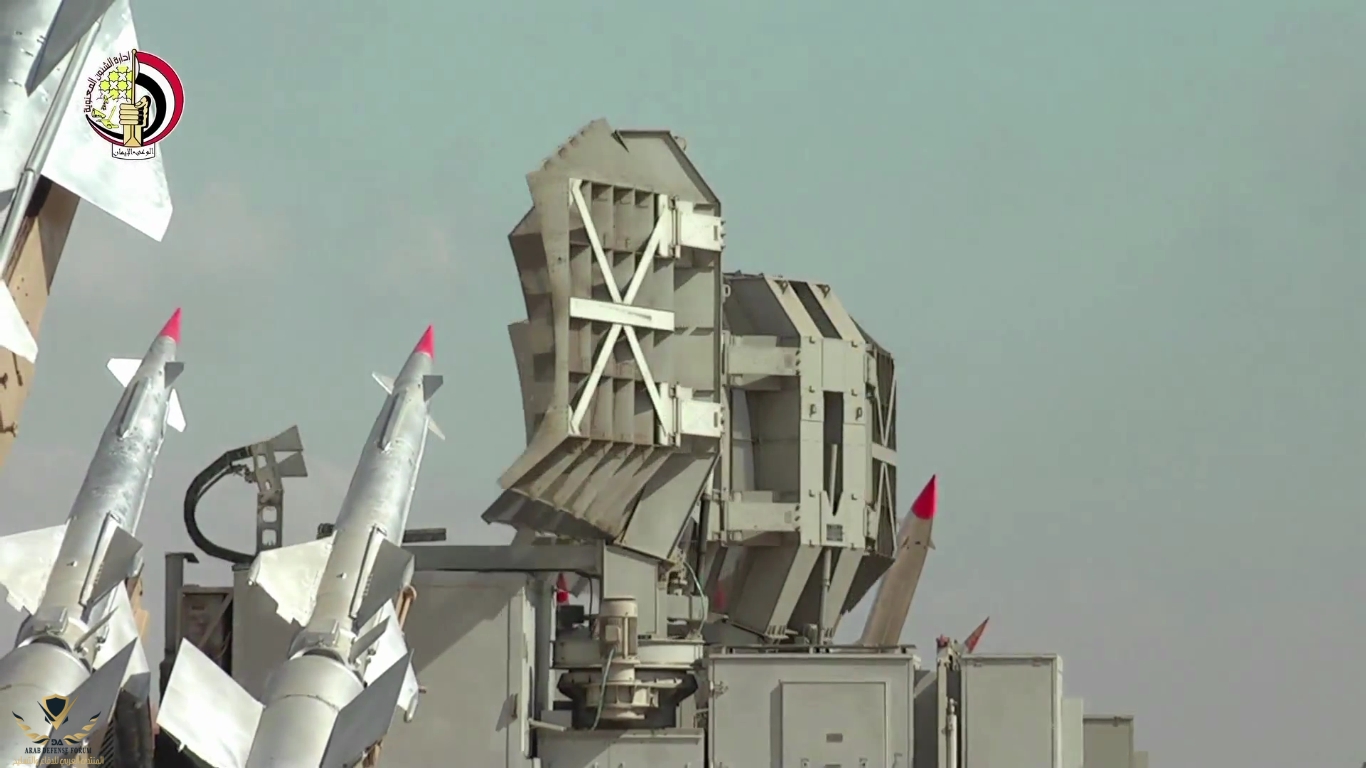

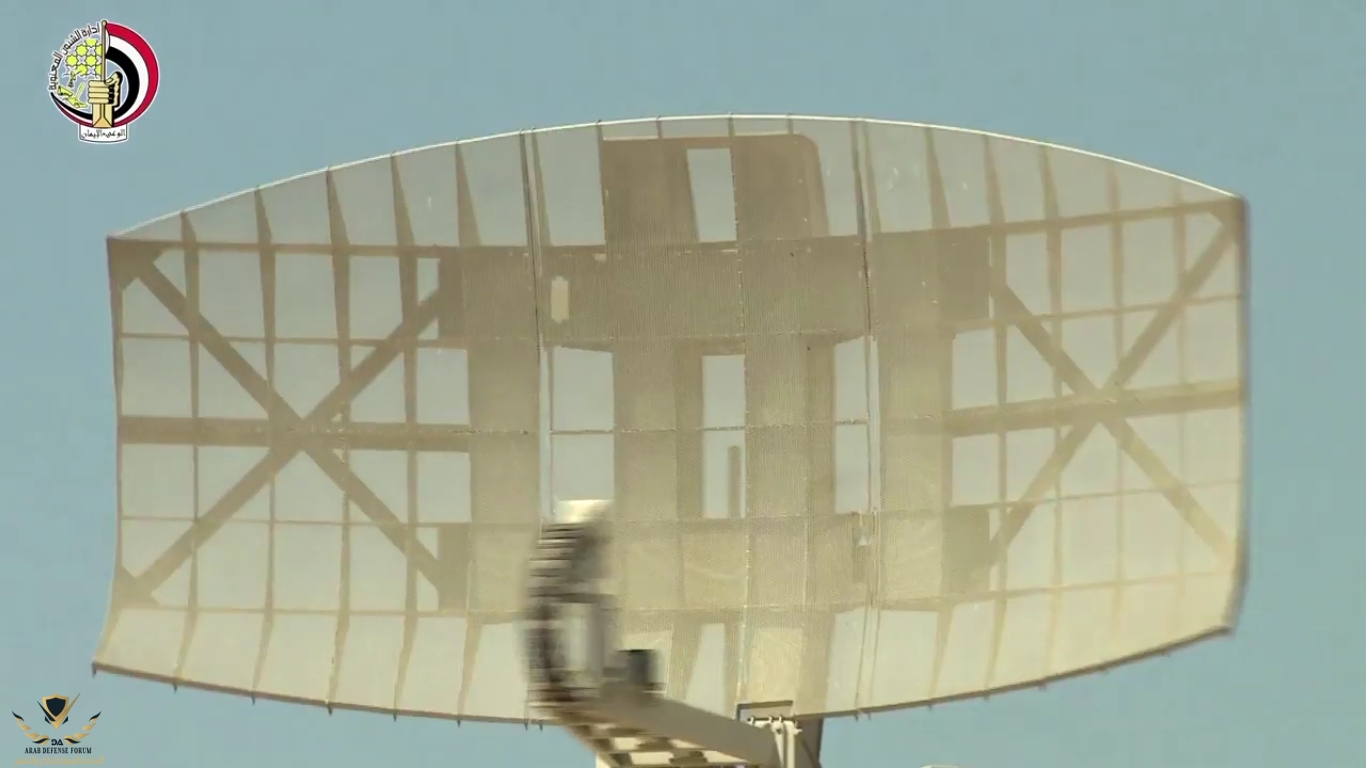

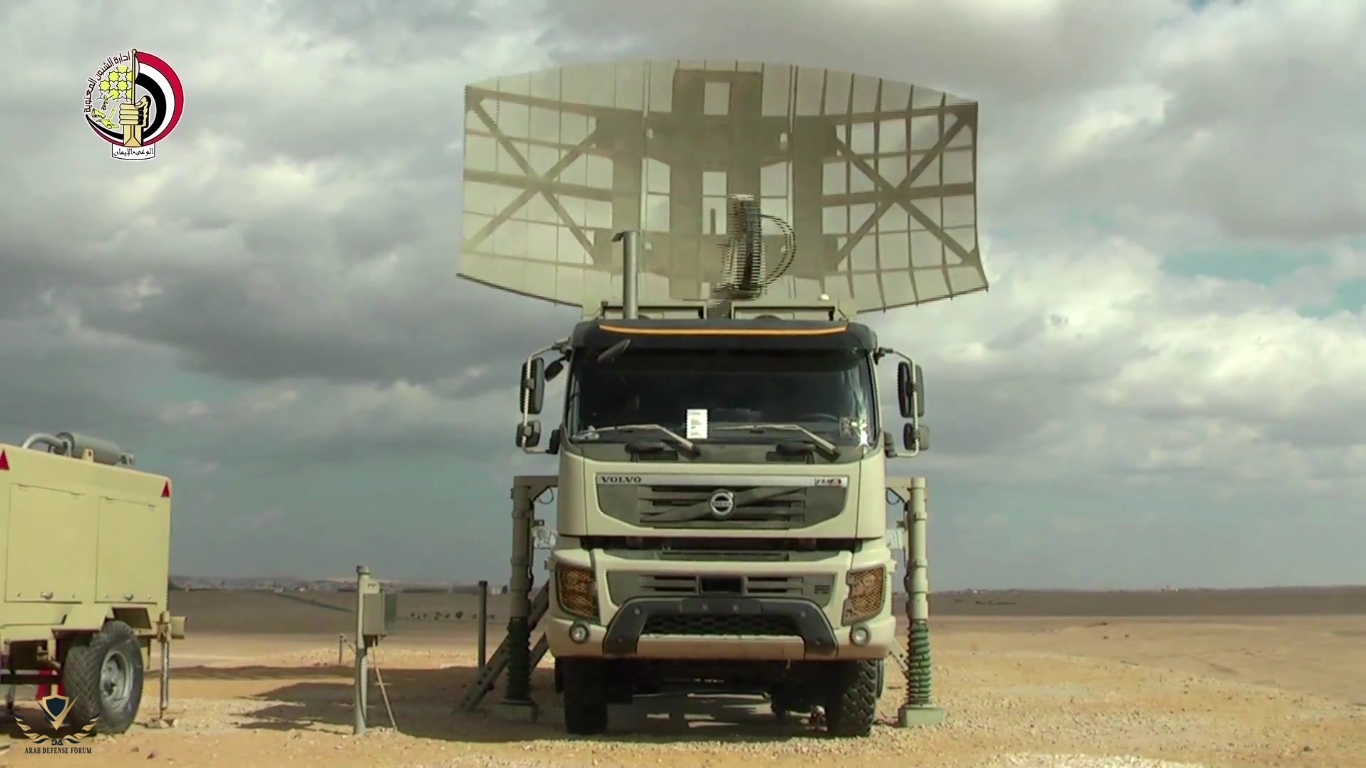

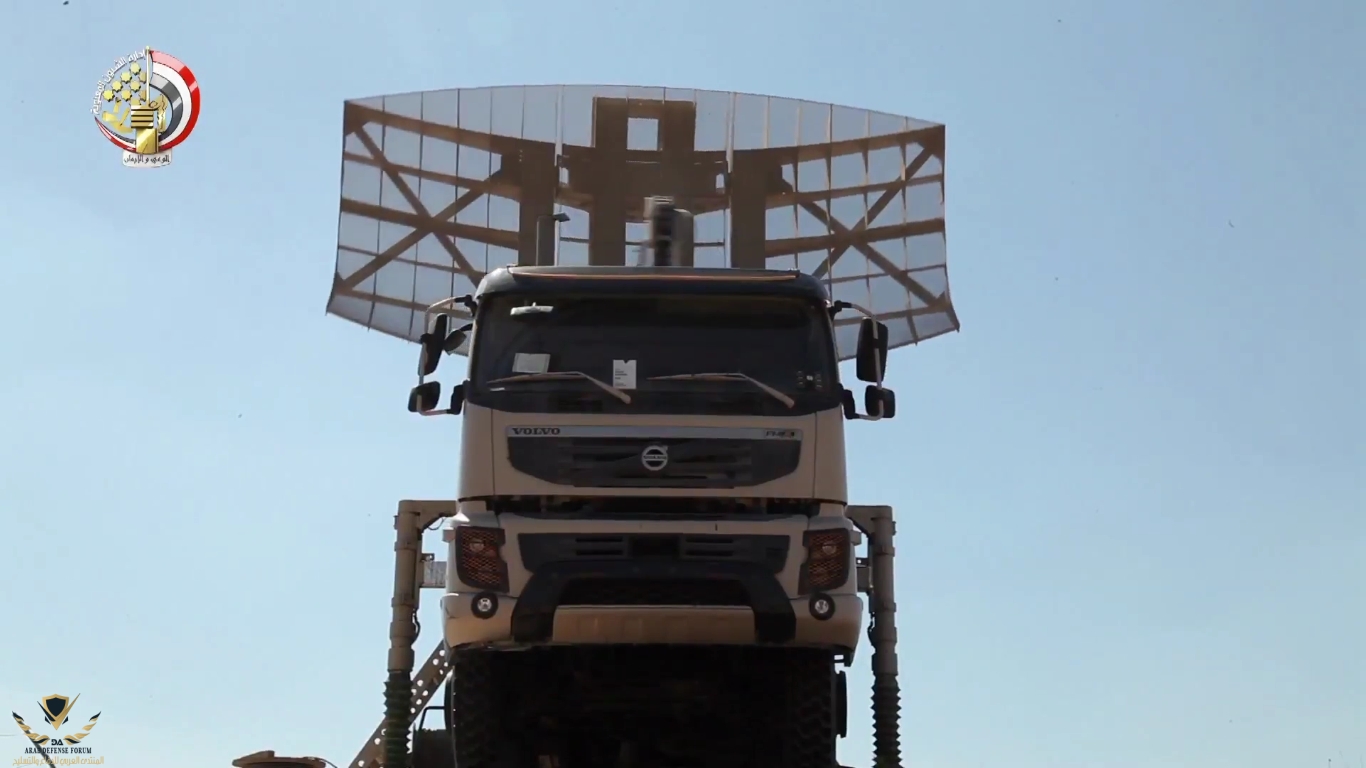

صور للرادار فى مصر

مشاهدة المرفق 126899مشاهدة المرفق 126900مشاهدة المرفق 126901مشاهدة المرفق 126902مشاهدة المرفق 126903


 أول صدقى صبحى يشهد أحد الأنشطة التدريبية لقوات الدفاع الجوى[(000657)2020-03-01-16-41-07]00jj...jpg
 أول صدقى صبحى يشهد أحد الأنشطة التدريبية لقوات الدفاع الجوى[(000693)2020-03-01-16-49-01]222...jpg
 أول صدقى صبحى يشهد أحد الأنشطة التدريبية لقوات الدفاع الجوى[(000718)2020-03-01-16-49-06]333...jpg

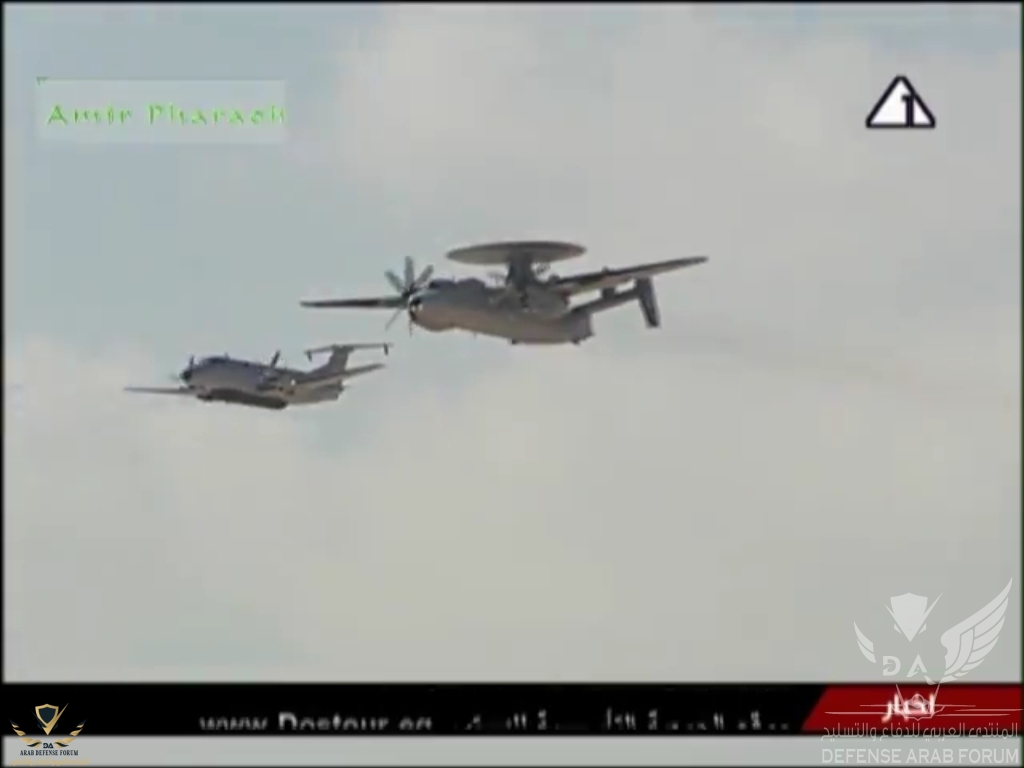

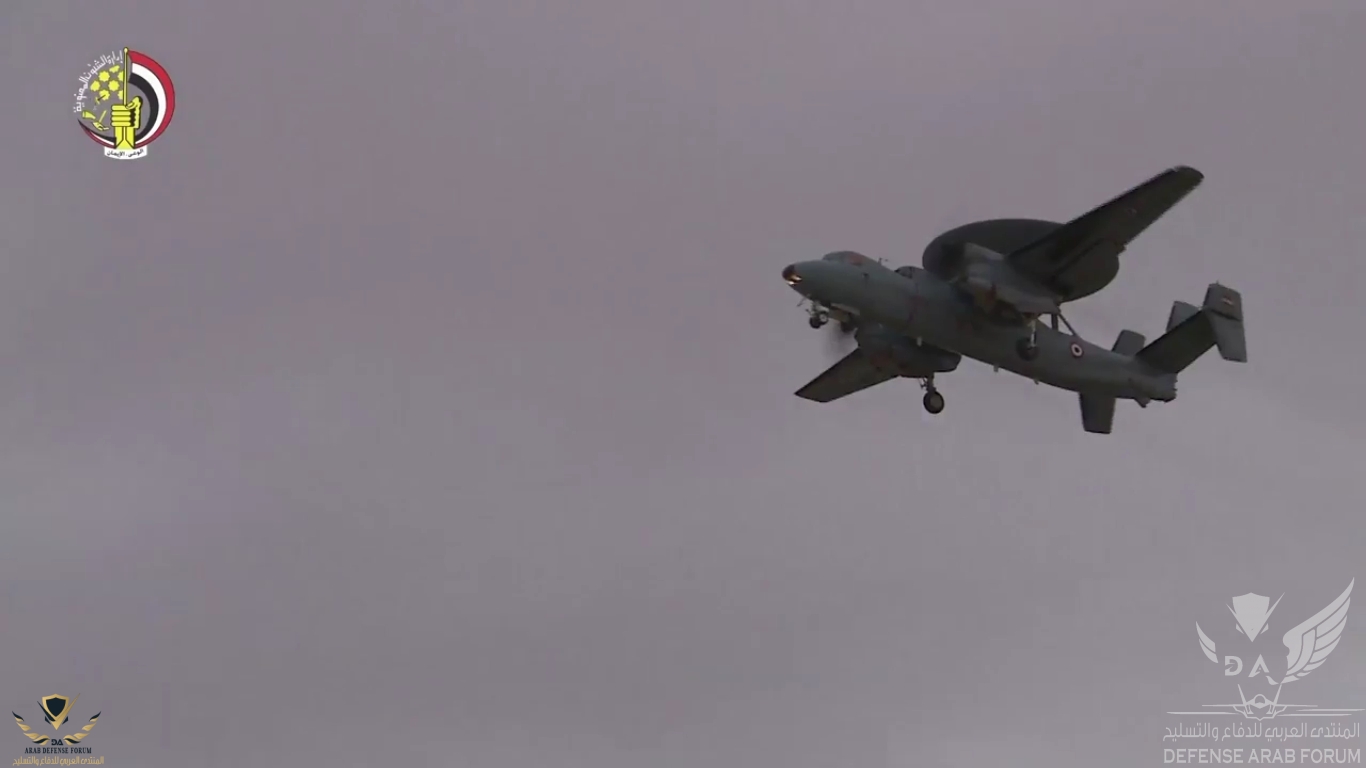

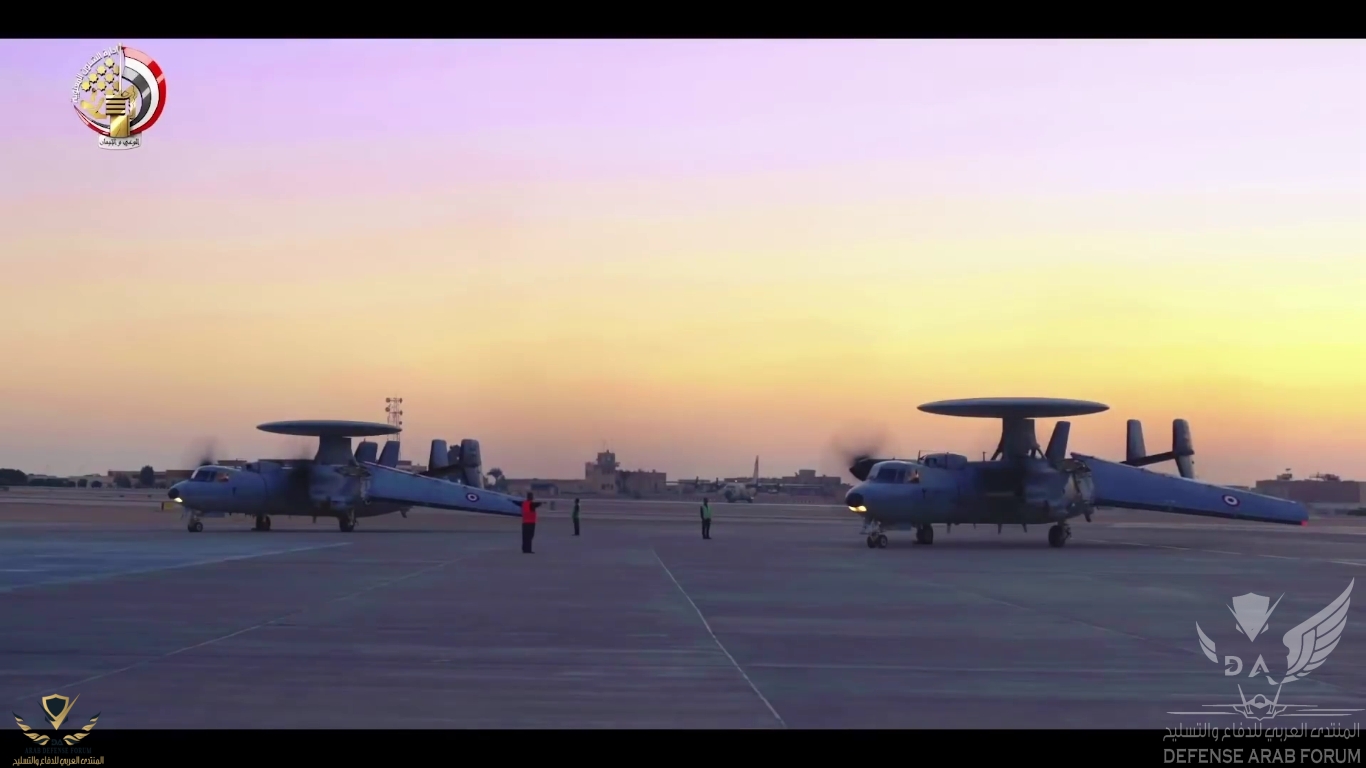

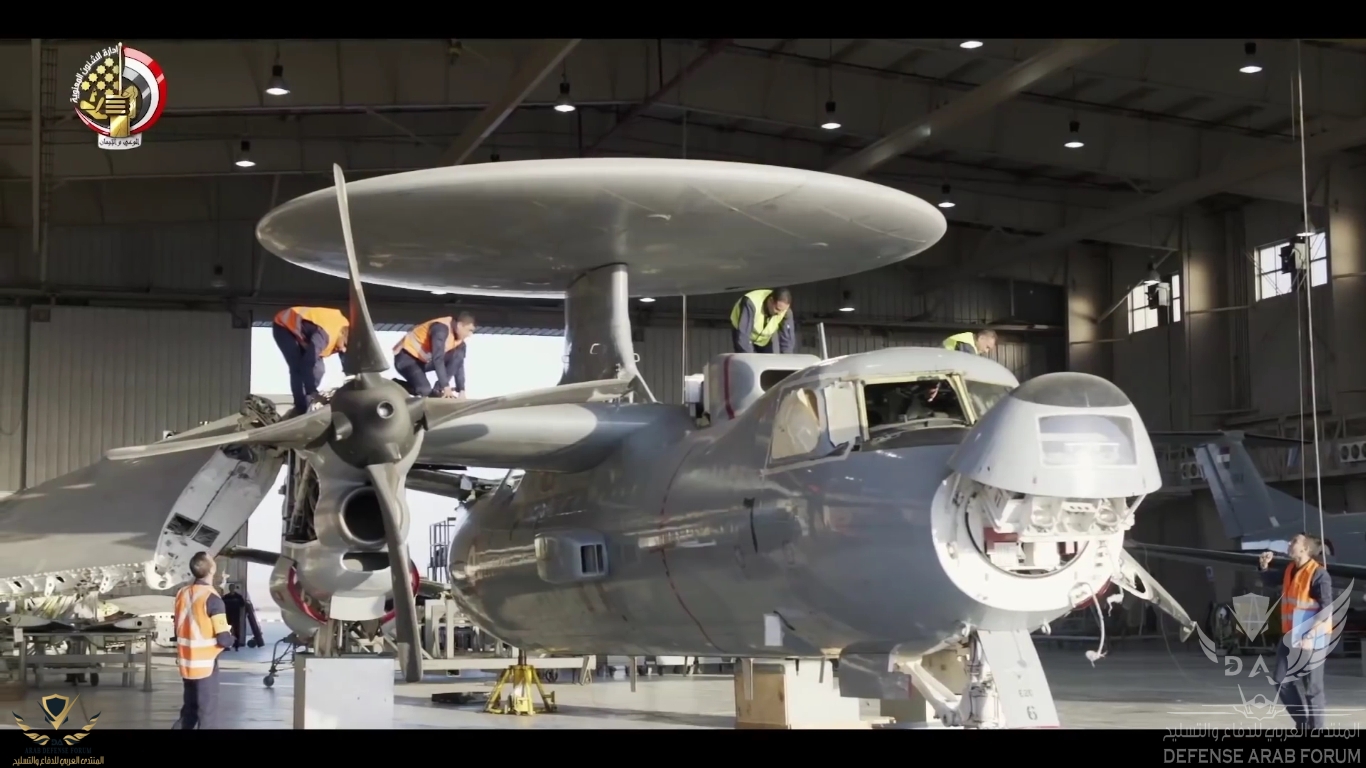

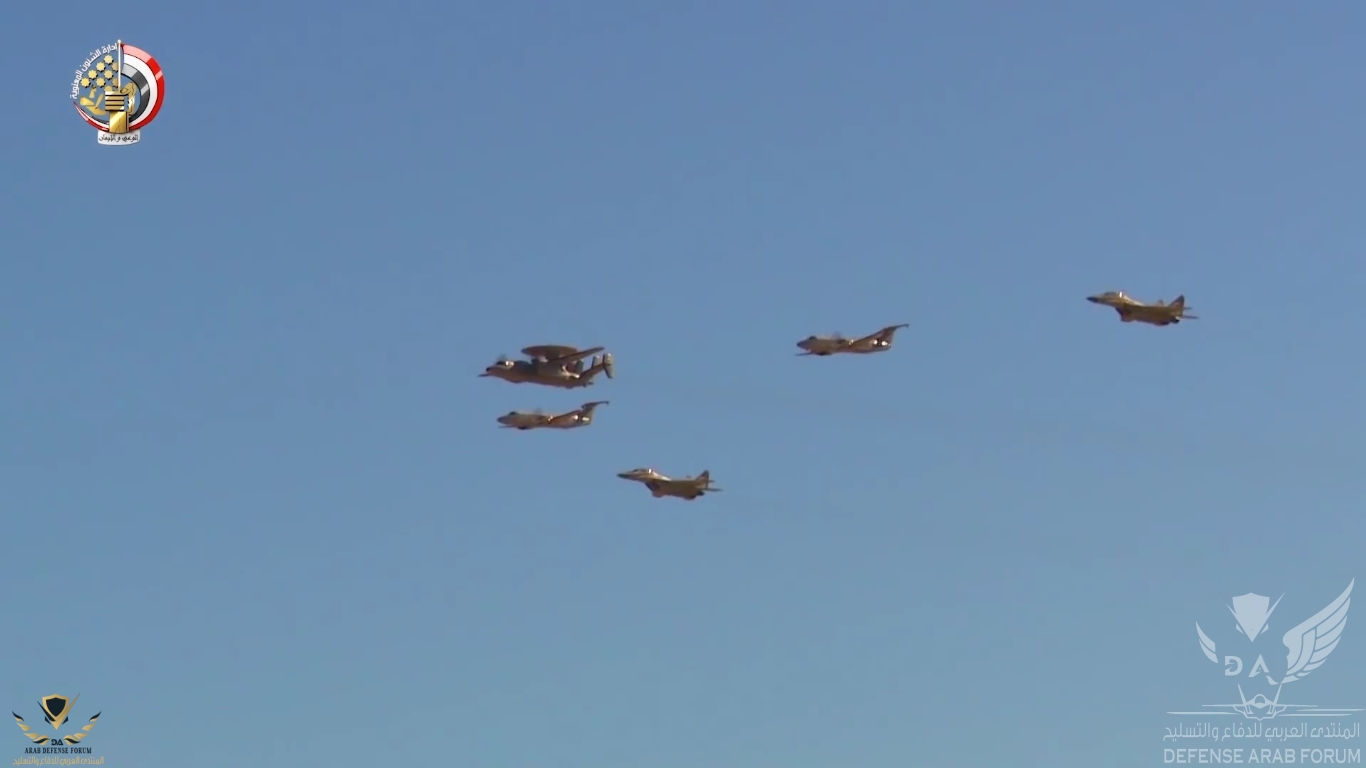

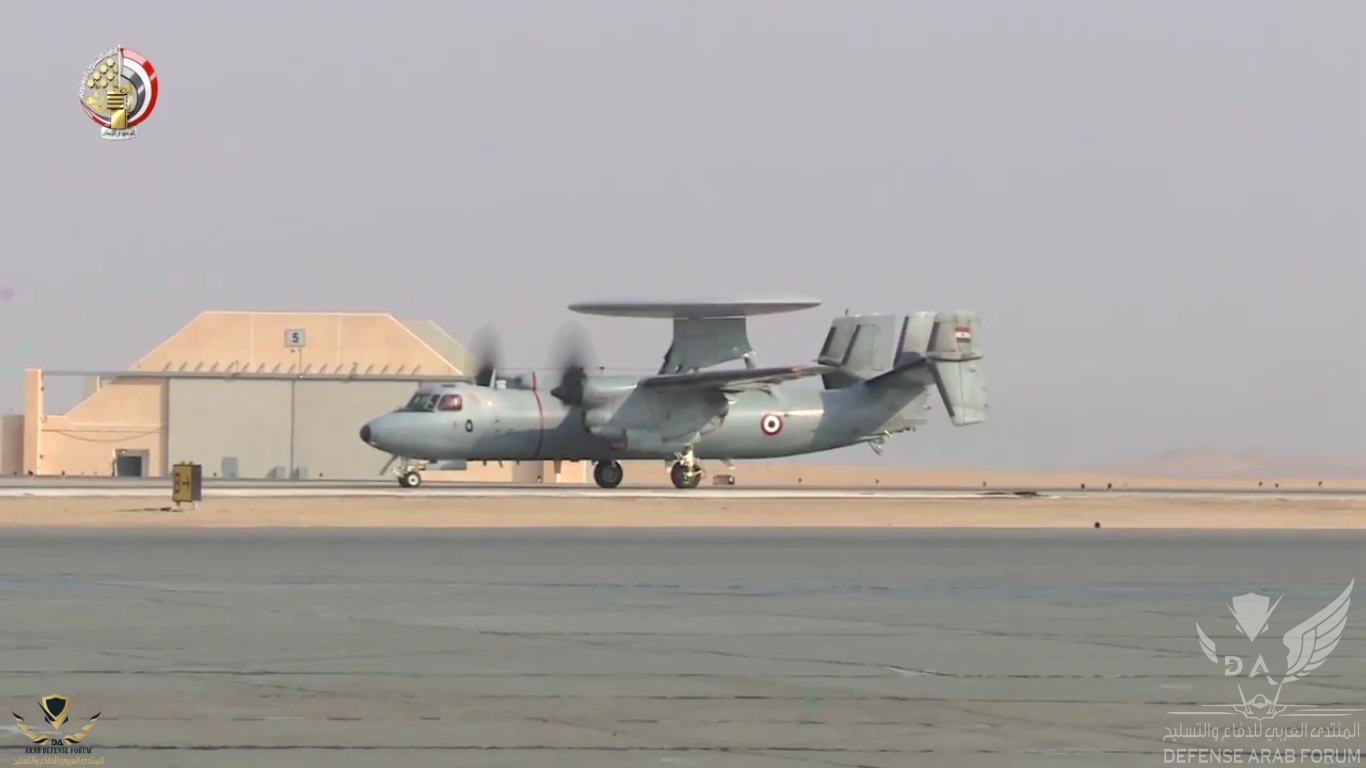

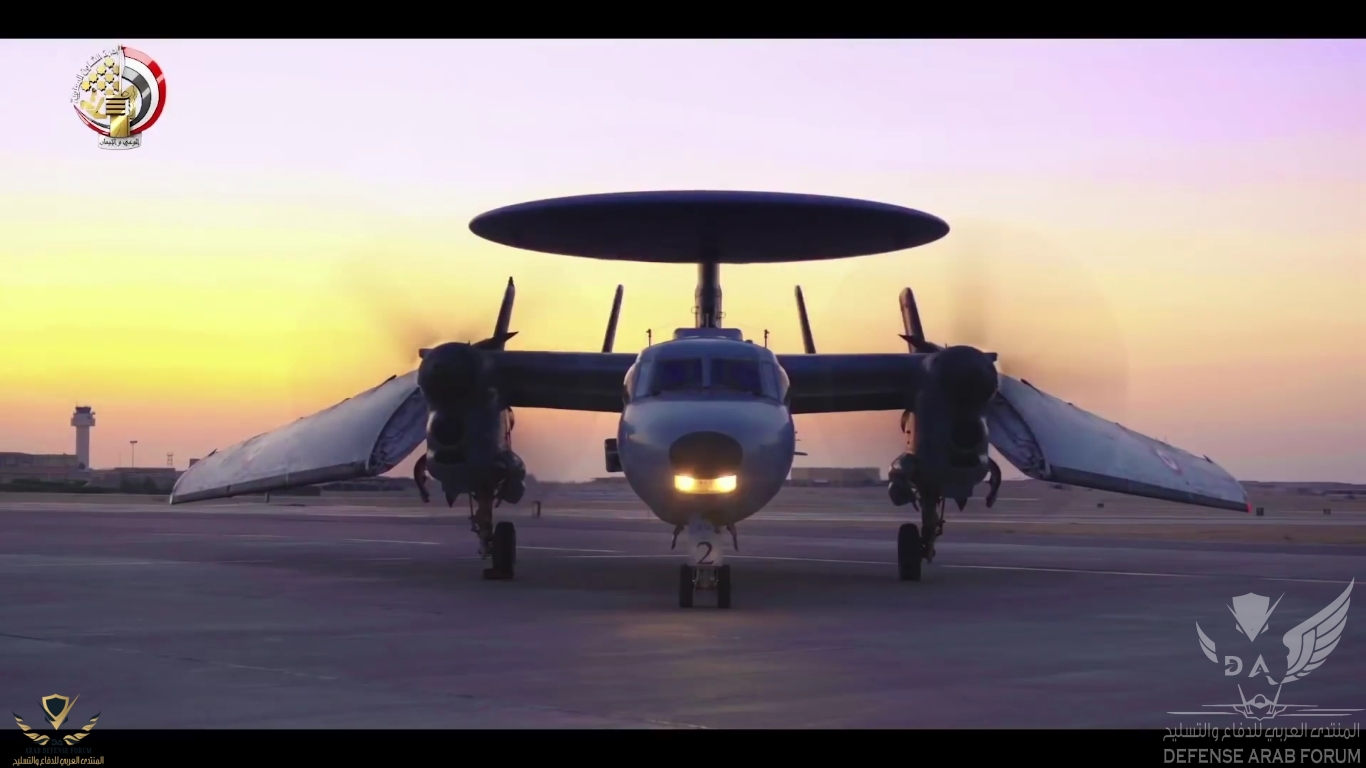

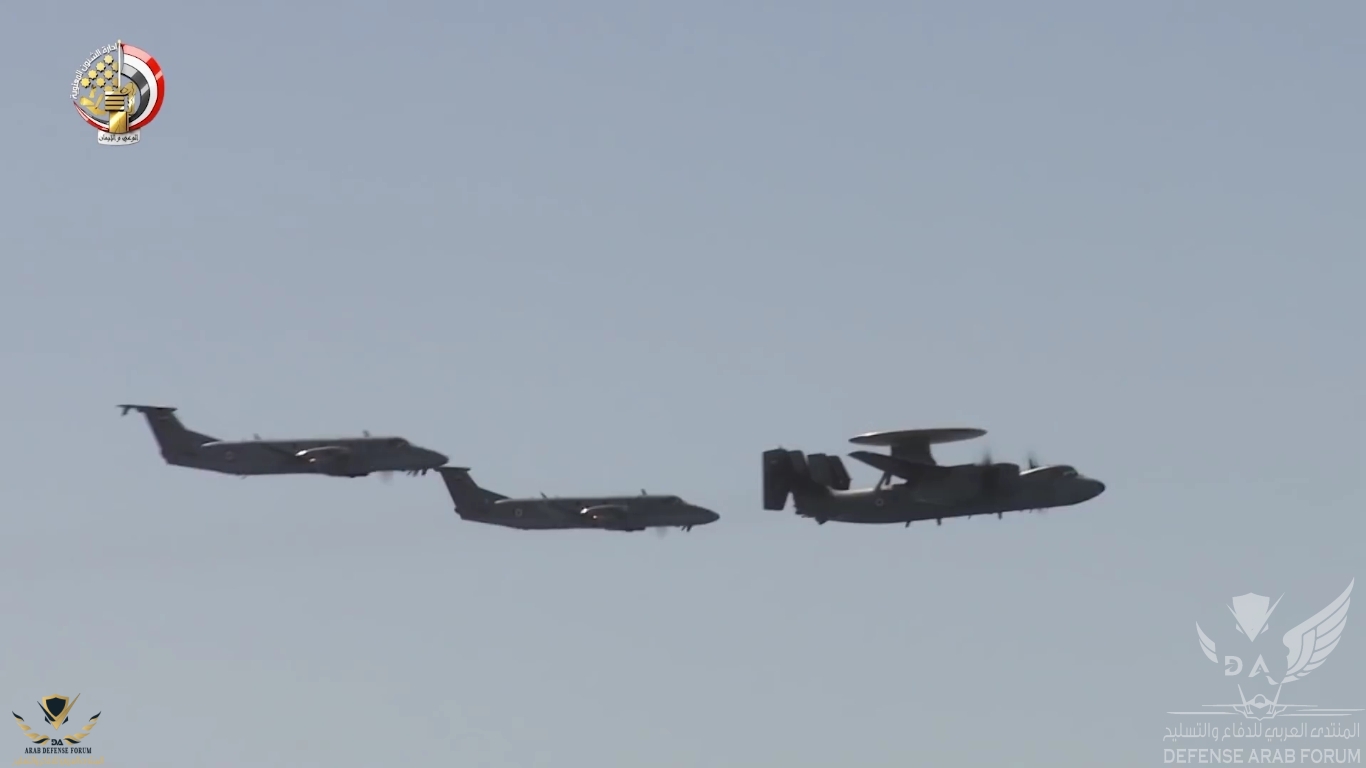

طائرة الأواكس E-2C Hawkeye أحد الركائز الأساسية فى الإنذار المبكر وتأمين الأجواء المصرية

تمتلك القوات الجوية المصرية 8 طائرات طراز E2C Hawkeye 2000 مع حديث عن طائرة إضافيه فى عام 2015

تمتلك الطائرة رادار الإنذار المُبكر المحمول جوا AN/APS-145، ويبلغ مدى كشفه الأقصى 640 كم ويمكنه رصد المقاتلات من مسافة تصل إلى 550 كلم وتوجيه 40 مهمة إعتراض وقصف جوي في وقت واحد، وهى محصنة ضد أعمال الإعاقة والشوشرة الإلكترونية .

تعمل الطائرة في مختلف الظروف الجوية ليلا ونهارا، وتستطيع البقاء في الجو لمدة 6 ساعات، وتطير على ارتفاعات تصل الى 10500 متر .

تتميز الطائرة بتكلفتها الإقتصادية في التشغيل والصيانة وقدرتها على العمل في البيئة البحرية بدون التأثر بالرطوبة وبخار الماء .



 السيسي يشهد بعض العروض الجوية خلال إفتتاح قاعدة برنيس العسكرية[(000516)2020-01-18-12-41-29]...JPG
القوات الجوية المصرية .. سهام تحمى قلب الوطن[(008578)2016-10-13-18-31-50].JPG
 الجوية تثأر لشهداء مصر وتنجح فى تدمير الأهداف المخططة لها بليبيا‬ - YouTube[(000230)2017-07-0...JPG
 -قادر 2020-القوات الجوية تنفذ عدد من المهام القتالية على كافة الإتجاهات الاستراتيجية[(002123)...JPG
 -قادر 2020-القوات الجوية تنفذ عدد من المهام القتالية على كافة الإتجاهات الاستراتيجية[(002958)...JPG
بيان القوات المسلحة بشأن تدريبات الجوية و الدفاع الجوى - YouTube[(000907)2016-07-27-18-53-05].JPG
فيلم القوات الجوية نسور فى السماء[(006941)2019-10-27-23-29-56].JPG
فيلم القوات الجوية نسور فى السماء[(011827)2019-10-27-23-34-34].JPG
فيلم القوات الجوية نسور فى السماء[(011860)2019-10-27-23-34-41].JPG

الرادارات التى أتمناها للدفاع الجوى المصرى

TPY-X
Nebo-M
Podlet-k
Kasta 2E2
JY-26
JY-27A
Ylc-8b
JY-11B
80K6T
MR-18
GM-400
GM-200
GBMMR
Giraffe 8A
GIRAFFE 4A
Giraffe AMB
VERA-NG

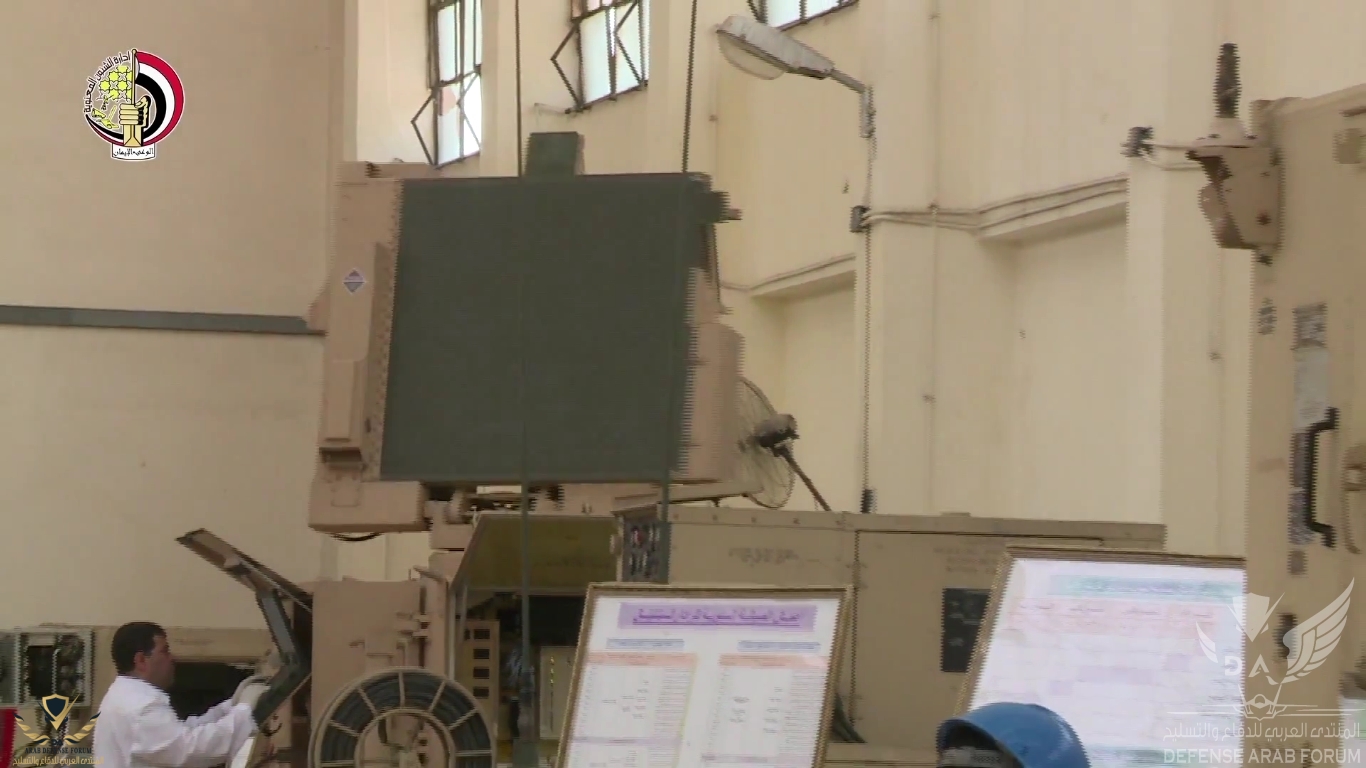

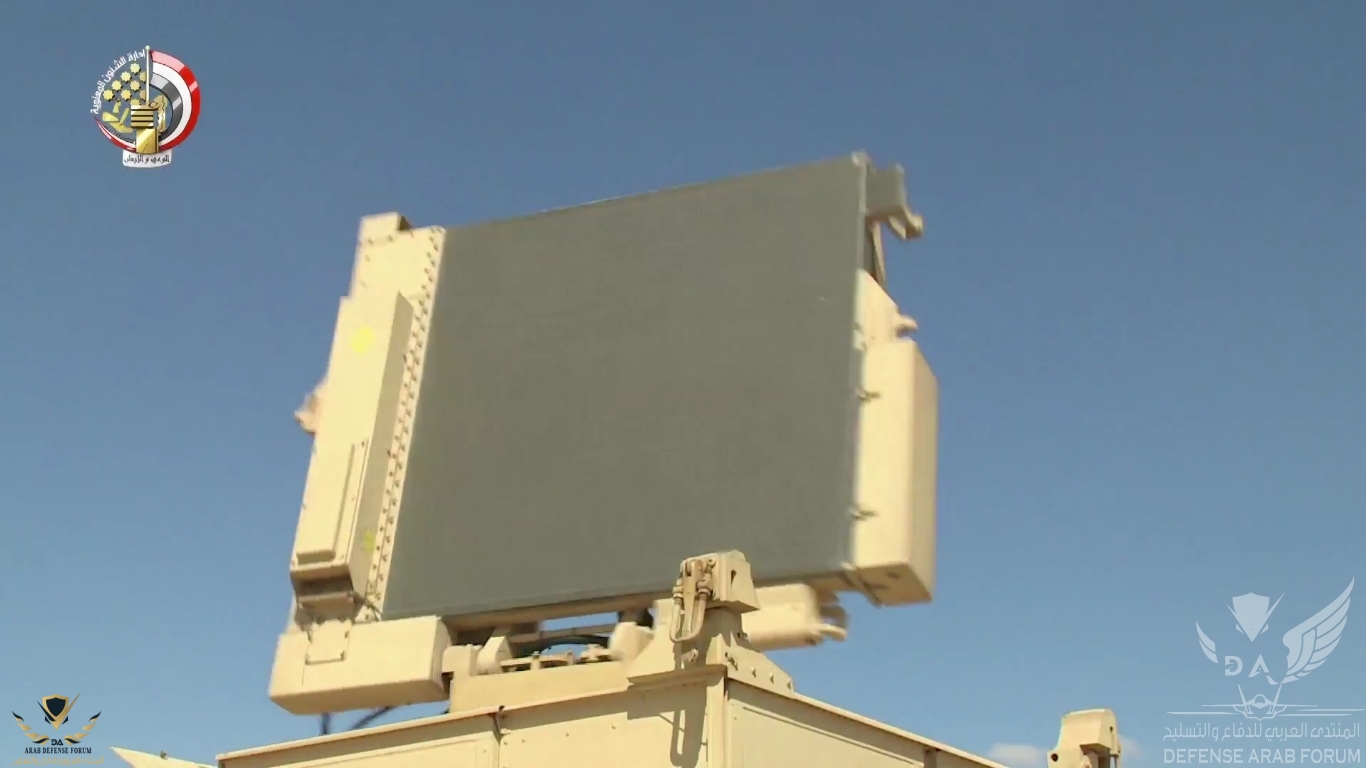

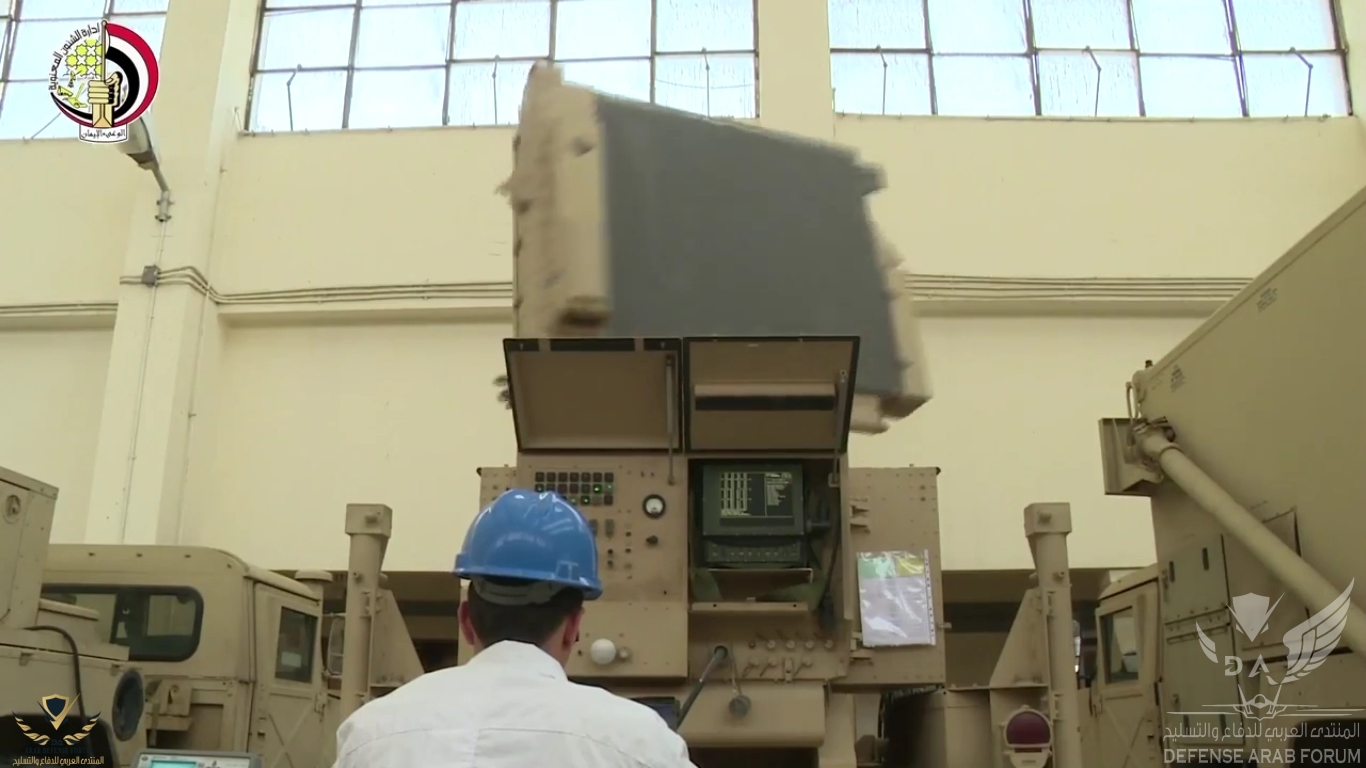

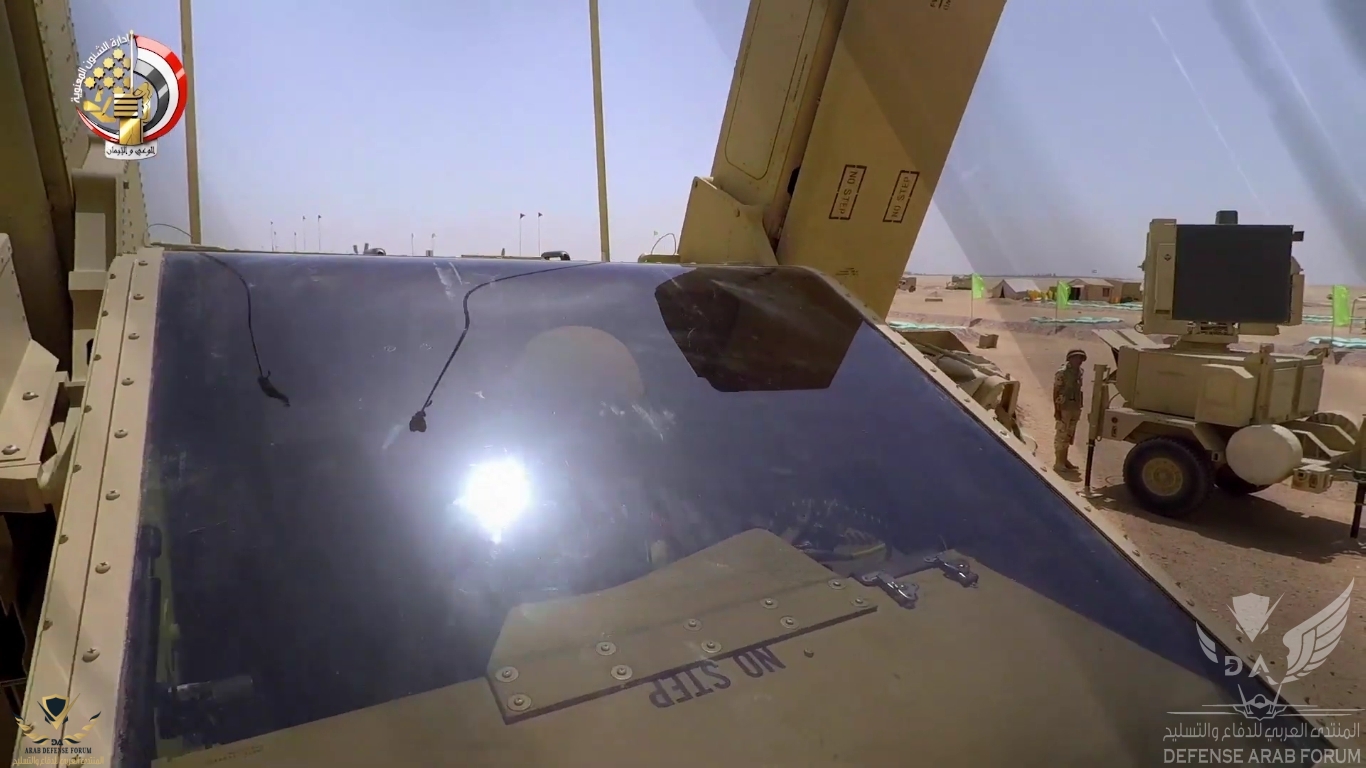

رادار AN/MPQ-64 Sentinal

رادار ثلاثي الأبعاد يعمل على النطاق الترددي X-Band بنمط Pulse Doppler .

يرافق الرادار وحدات الدفاع الجوي قصيرة المدى ويبلغ مداه من 40 : 120 كلم على حسب النسخه وبإرتفاع يصل الى 12 كلم ويتخصص هذا الرادار فى كشف عدائيات الإرتفاعات المنخفضة بكفاءة كبيرة جدا ليعطى صورة جوية كاملة عن طبيعتها فيقوم بتحديدها وتعقبها وتصنيفها وأهمها الصواريخ المجنحة والطائرات بدون طيار والطائرات الثابتة الجناح على سرعات عالية والمروحيات ويمكن تثبيته على الأبراج و المنصات البحرية مع إمكانية العمل مع قباب الرادارات المشهورة Radomes .

يستخدم الرادار معدل مسح عالي يتمثل فى 30 دورة مسح فى الدقيقة الواحدة و يمكنه تغطية زاوية 360 درجة فى كشف ذخائر المدفعية المعادية من مدى معين .

تم تصميم الرادار ليعطيه مقاومة عالية ضد التشويش الإليكتروني و المضادات الإليكترونية Electronic Countermeasure ECM و له قدرة فائقة على تفادي الصواريخ المضادة للإشعاعات الموجية Anti-Radiation MissileARM مثل صاروخ هارم HARM الأمريكي .

يحتوى الرادار على معالج قوى جدا للبيانات و يمكن أن يعمل بشكل مستقل عن مركز إدارة نيران الوحدة وهي المحطات المركزية للدفاع الجوي عن طريق ربطه بها بمجموعة من الألياف الضوئية Fiber Optics .

- يحتوى على نظام تعريف IFF .

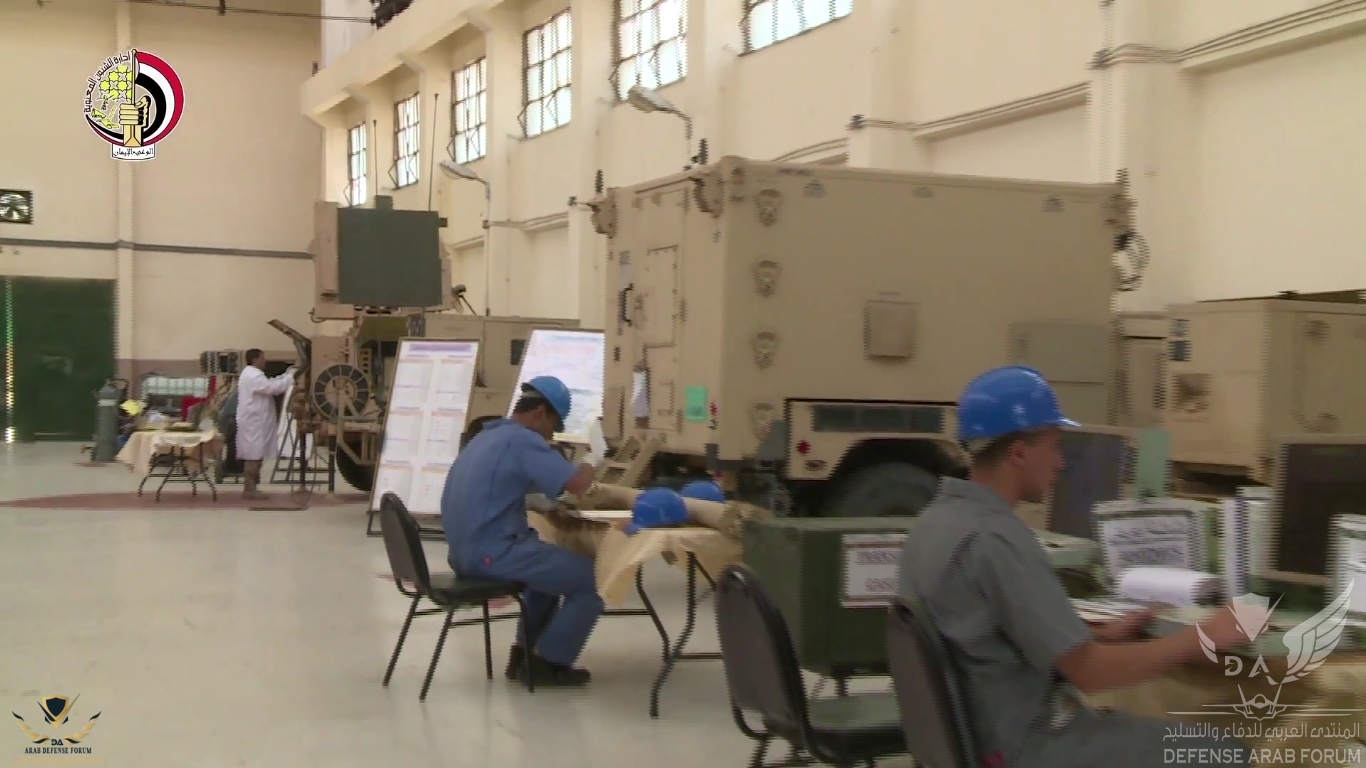

- طلبت مصر 12 رادار فى عام 2002 من شركة " تاليس رايثون سيستمز Thales-Raytheon Systems " مع 12 شبكة لا سلكية AN/VRC-92E SINCGARS وقامت بتطويره على مدى السنوات السابقة وفى 3 نوفمبر عام 2010 قامت مصر بإنشاء مرفق صيانة خاص بالرادار يقوم بعمليات الصيانة والعمرات و صناعة بعض قطع الغيار اللازمة محليا .

- طلبت مصر فى عام 2016 :

- 8 أنظمة رادار AN/MPQ-64F1 مُتضمنة سوفتوير التشغيل والتدريب .

- قطع الغيار ومعدات الدعم .

- أنظمة راديو أرضية ومحمولة جوا للإتصالات Single Channel Ground & Airborne Radio Systems SINCGARS طراز VRC-92E .

- 16 مركبة هامفي HMMWV مُخصصة لقطر الرادارات ومُزوّدة بأدوات التغطية والوقاية للرادار .

- معدات الدعم والتدريب وباقي المُدات المُرفقة .

- تمتلك مصر 20 رادار مقسمين إلى 12 رادار من النسخة AN/MPQ-64 Sentinal صاحبة المدى 40 كم و 8 رادارات من النسخة الأحدث AN/MPQ-64F1 Improved Sentinel صاحبة المدى 120 كم
________________________________________

Thunderbolt



فيلم قوات الدفاع الجوى درع السلام[(000651)2019-06-30-09-41-30].JPG
قوات الدفاع الجوى حصن السماء - YouTube[(015143)2016-07-06-03-59-45].JPG
قوات الدفاع الجوى حصن السماء - YouTube[(015047)2016-09-24-03-29-09].JPG
قوات الدفاع الجوى ... حُراس السماء[(014690)2016-09-24-03-44-40].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(010086)2018-06-30-13-37-50].JPG

الرادارات التى أتمناها للدفاع الجوى المصرى

TPY-X

Nebo-M
Niobium-SV
Podlet-k1
Kasta 2E2
JY-26
JY-27A
Ylc-8b
JY-11B
80K6T
MR-18
GM-400
GM-200
GBMMR
KRONOS
Giraffe 8A
GIRAFFE 4A
Giraffe AMB
VERA-NG

Moscow-1
Dwl-002
Ylc-20

جهاز الرادار “الصينى – المصرى” طراز (YLC-6M)

– هو فى الأساس جهاز رادار من إنتاج شركة (NRIET) الصينية العالمية وقامت “مصر” بالتعاقد عليه والحصول على رخصة لإنتاجة فى “شركة بنها للصناعات الإلكترونية (KATRON)” التابعة “لوزارة الإنتاج الحربى” و أيضاََ التعاقد على تطويره محلياََ ..
– وهو يعمل في النطاق الترددي “السنتيمترى” فى الحيز الترددى من (2.7-3) جيجا/هرتز ..
1 – هو جهاز “رادار ثنائي” الأبعاد (2D) خفيف الحركة يستخدم لكشف الأهداف الجوية المنخفضة و المنخفضة جداََ ويستخدم هذا الرادار ما يعرف “بتكنولوجيا الجوامد” أو (SLOID STATE) في جميع مكوناته ..
2 – يعمل فى الحيز الترددى (S-BAND) ..
3 – “عرض الحيز الترددي” هو (130) ميجا/هرتز ..
4 – أقصى مدى للكشف هو (200) كلم ..
5 – يصل “مستوى الفصوص الجانبية للهوائي” أو (SIDE-LOBE) إلى (300) ديسيبل ..
6 – القدرة المرسلة للهوائى هى (18) كيلو/وات ..
7 – الاستقطاب “رأسي / دائري” ..
8 – عرض النبضة المرسلة (0.8) ميكروثانية للنبضة “الضيقة” و (100) ميكروثانية للنبضة “العريضة” ..
9 – الإستخدام (USAGE) :
ـــــــــــــــــــــــــــــــــــــــــــــ
أ – تستخدم المحطة فى أغراض الكشف والإنذار عن الأهداف الجوية على الإتفاعات المنخفضة والمتوسطة ..
ب – توجيه المقاتلات ..
جـ – تستخدم أيضاََ المحطة فى أعمال سد الثغرات أو الـ (GAB FILLING) ..
10 – إمكانيات الكشف (COVERAGE) :
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
أ – مدى الكشف لهدف مساحة مقطعة الرادارى (RCS) هو (2) متر/مربع باحتمال كشف (80)% هو (150) كلم ..
ب – أقصى ارتفاع (10) كلم ..
ﺟ – زاوية الارتفاع (40) درجة ..
د – دقة قياس الإحداثيات :
ـــــــــــــــــــــــــــــــــــــــ
(1) في المدى (150) متر ..
(2) في الزاوية (1.5) درجة ..
ﻫ – القدرة على الفصل بين الأهداف :
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــ
(1) في المدى (150) متر ..
(2) في الزاوية (1.5) درجة ..
11 – سرعة دوران الهوائي (6, 12) لفة / دقيقة ..
12 – عدد خطوط السير الآلية (250) خط سير ..
13 – زمن الفك (6) دقيقة والتركيب (8) دقيقة ..
14 – زمن التشغيل هو (1) دقيقة فقط ..
15 – إمكانيات مقاومة الإعاقة (ECCM CAPABILITY) :
ــــــ
أ – رشاقة ترددية كل “نبضة/ مجموعة” نبضات (30) تردد ..
ب – إختيار التردد الأقل تأثيراً بالإعاقة ..
د – نظام رقمي لإظهار الأهداف المتحركة أو (DMTI) ..
ﻫ – يحتوى الرادار على “نظام رقمي لضغط النبضة” أو (DPCT) ..
16 – يستخدم الرادار (YLC-6M) تكنولوجيا الـ (MTD PROCESSOR) لتسحين الأداء التكتيكى سواء فى المجال “العسكرى / المدنى” حيث يوجد منه نسخة تستخدم فى “تنظيم حركة الطائرات المدنية” أو (ATC) ولكنها نسخة “ثابتة” أو غير متحركة تسمى (YLC-6 ATC) ..
17 – أثناء عمل الإختبارات العملية على الرادار (YLC-6M) قام “بالكشف/التتبع” للطائرة الهيلكوبتر الهجومى (AH-64 APACHE) من مسافة تزيد عن (+30) كلم .,
18 – يحتوى الرادار (YLC-6M) على نظام “أتوماتيكى لتحديد الشمال” أو ما يسمى (AUTOMATIC NORTH FINDIN) عن طريق الـ (GPS) ..
19 – الرادار (YLC-6M) مزود بنظام ” لإكتشاف الأعطال آلياََ” (BITE)



صور للرادار فى مصر

مشاهدة المرفق 126899مشاهدة المرفق 126900مشاهدة المرفق 126901مشاهدة المرفق 126902مشاهدة المرفق 126903


جهاز الرادار ثنائي الأبعاد YLC-6M

جهاز رادار ثنائي الأبعاد خفيف الحركة متوسط المدى لكشف الأهداف الجوية على ارتفاعات منخفضة و متوسطة ويتميز بالمواصفات التكتيكية الآتية :-


1-القدرة العالية على المناورة.
2-نظام إقامة الهوائيات والتسطيح و ضبط الأفقية آليا.
3-نظام التوجيه وضبط الشمال آليا باستخدام GPS.
4-إمكانية ربطة مع مراكز القيادة الآلية على جميع المستويات.
5-إمكانية استخدامه في أعمال التوجيه للمقاتلات.
6-الجهاز بالكامل مصمم بنظام النبائط الجامدة.
7-الجهاز ذو اعتمادية عالية.
8-يتميز بقدرات عالية في التغلب على الإعاقة بأنواعها.
9-إمكانية استخدامه كرادار سد ثغرات على الارتفاعات المنخفضة .
10-الجهاز مذود بنظام اكتشاف الأعطال آليا ( BITE ).

عودة
أعلى
