رادار الإنذار المُبكر AN/TPS-59(V)3 العامل لدى الدفاع الجوي المصري
________________________________________________________________

يُعد AN/TPS-59 رادار إنذار مبكر إيسا لكشف الصواريخ الباليستية والأهداف الجوية المُختلفة، أمريكي الصنع ثُلاثي الأبعاد ذات هوائيات المصفوفة الطورية 3D Phased Array Antenna ( يوفر بيانات المدى Range والإرتفاع Altitude والإتجاه Bearing ) بدأ تطويره نهاية السبعينيات، وبدأ دخوله الخدمة في فترة الثمانينيات لدى قوات مشاة البحرية الأمريكية.

في بداية التسعينيات، وبناءا على الخبرات المُكتسبة من حرب الخليج الثانية، بدأ سلاح مشاة البحرية الأمريكي بحث دمج الرادار AN/TPS-59V ومنظومة الدفاع الجوي متوسط المدى HAWK سوياً في منظومة الدفاع ضد الصواريخ الباليستية التكتيكية Anti-Tactical Ballistic Missile ATBM.

استمرت أعمال التطوير ليتم ترقية الرادار إلى النسخة AN/TPS-59(V)2 ثم النسخة الأحدث على الإطلاق AN/TPS-59(V)3 التي كانت نتاجاً للتعاون المشترك بين قوات مشاة البحرية وهيئة الدفاع الصاروخي الباليستي Ballistic Missile Defense Organization BMDO بالجيش الأمريكي، وقد اشتملت على الآتي :

- هوائيات مُطوّرة عالية الحساسية ذات نمط المسح الإلكتروني النشط للإرتفاعات (AESA) Active Electronically Elevation Scanning Array)في حين ان المسح الأفقي يتم من خلال حركة الرادار الميكانيكية الدائرة بزاوية 360°.

- كمبيوتر مُطوّر عالي الدقة ذات سوفتوير مُحسّن في معالجة البيانات سمح -إلى جانب الهوائيات المُطورة- بأعمال تتبع الصواريخ الباليستية أثناء طيرانها وتقديم التقارير عن موقعها بشكل آني Real Time، مع تقدير نقطة الإطلاق ونقطة التصادم للصواريخ.

- قدرة العمل بثلاثة أنماط : نمط الأهداف المتنفسة للهواء Air Breathing Targets ( الطائرات والصواريخ ذات المحركات التي تتطلب الهواء لاحتراق الوقود ) - نمط الصواريخ الباليستية على نطاق مسرح العمليات Theater Ballistic Missile ( الصواريخ الباليستية المُطلقة من مسافة 300 كم وحتى 3500 كم ) - نمط العمل بشكل مُدمج للنمطين السابقين.

- قدرة العمل مع أنظمة الدفاع الجوي Hawk متوسط المدى وPatriot بعيد المدى، ومنظومة الدفاع الصاروخي AEGIS على متن المدمرات والطرادات لدى البحرية الأمريكية.

تمتلك قوات الدفاع الجوي المصري 13 رادارا مُنقسمين إلى النسختين الآتيتين :

1) 5 رادارات من النسخة المقطورة AN/TPS-59(V)2 تم تطويرهم إلى النسخة AN/TPS-59(V)3 عام 2003.

2) 8 رادارات من النسخة ذاتية الحركة الأصغر حجما AN/TPS-59M/34 تم تطويرهم وتجديدهم عام 2004، ومصر الدولة الوحيدة المالكة للنسخة ذاتية الحركة.

* مواصفات الرادار :
ــــــــــــــــــــــــــــــــــــــ

1) نطاق العمل الموجي : النطاق L/D ضمن نطاق الترددات فوق العالية Ultra High Frequency UHF، في الحيز الترددي 1215 - 1400 ميجاهيرتز.

2) قدرات الرصد :

أ- ضد الصواريخ الباليستية على نطاق مسرح العمليات :

# المدى الأقصى : 740 كم في زاوية أفقية 360°

# الإرتفاع الأقصى : 305 كم.

# زاوية توجيه الإشعاع الإلكتروني رأسيا : -5° ~ 60°

ب- قدرات الرصد ضد الطائرات والصواريخ الجوالة :

# المدى الأقصى : 555 كم في زاوية أفقية 360°

# الإرتفاع الأقصى : 30.5 كم.

# زاوية توجيه الإشعاع الإلكتروني رأسيا : -2° ~ 20°

3) الاعتمادية :

- القابلية العملياتية : 99%

- متوسط الزمن بين الأخطاء الحرجة : أكثر من 2000 ساعة

4) الحركية والنقل :

- امكانية النقل بواسطة طائرات C-130 Hercules.

- امكانية النقل بواسطة الشاحنات المُخصصة.

- امكانية التنصيب في المواقع الغير مُعدة مُسبقا.

- الوصول لقدرة العمل الكاملة من لحظة اختيار الموقع : 4 ساعات.

* الصورة للرادار فى مصر

10612859_666071273505345_6780829994187903322_n (1).jpg1391984_439636229482185_2125742780_n.jpg


abo alqasem

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
25 أغسطس 2016
المشاركات
3,322
الإعجابات
11,733
النقاط
675
الدولة
Egypt

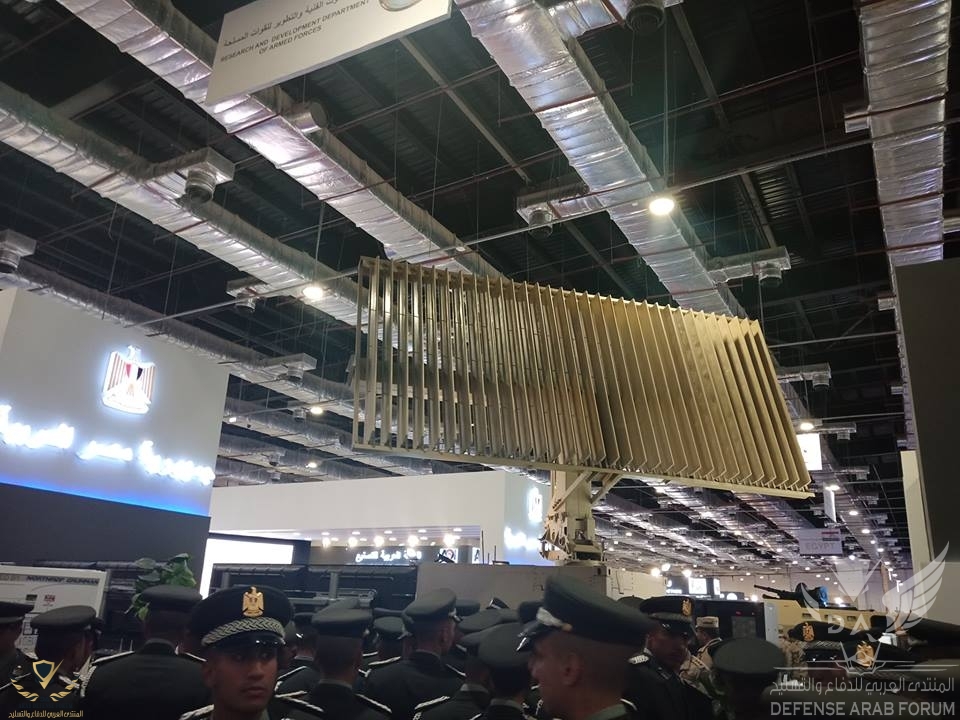

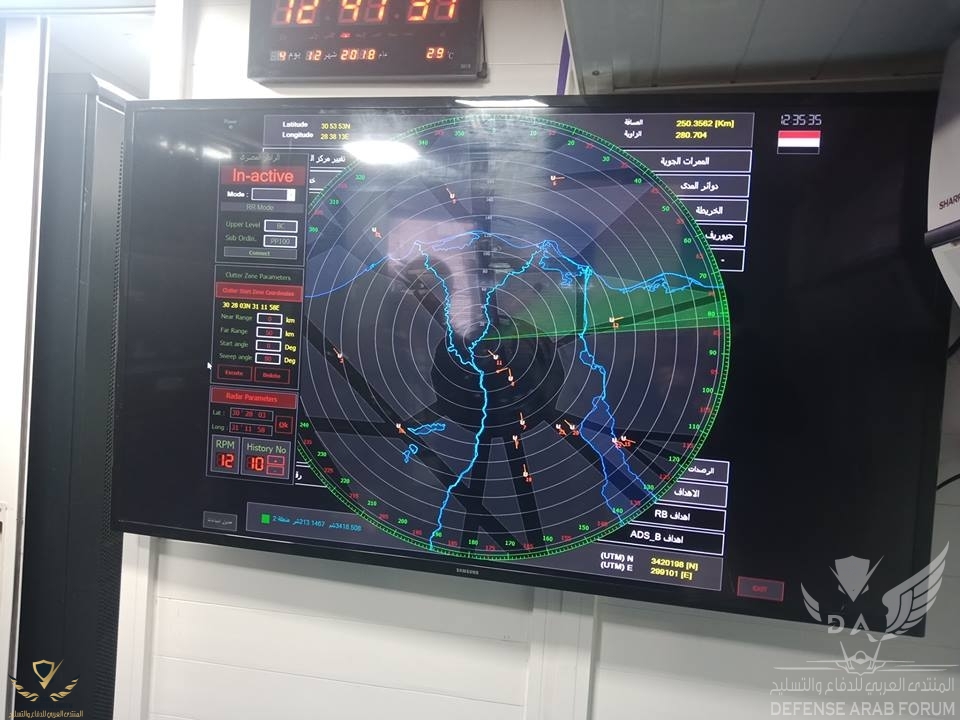

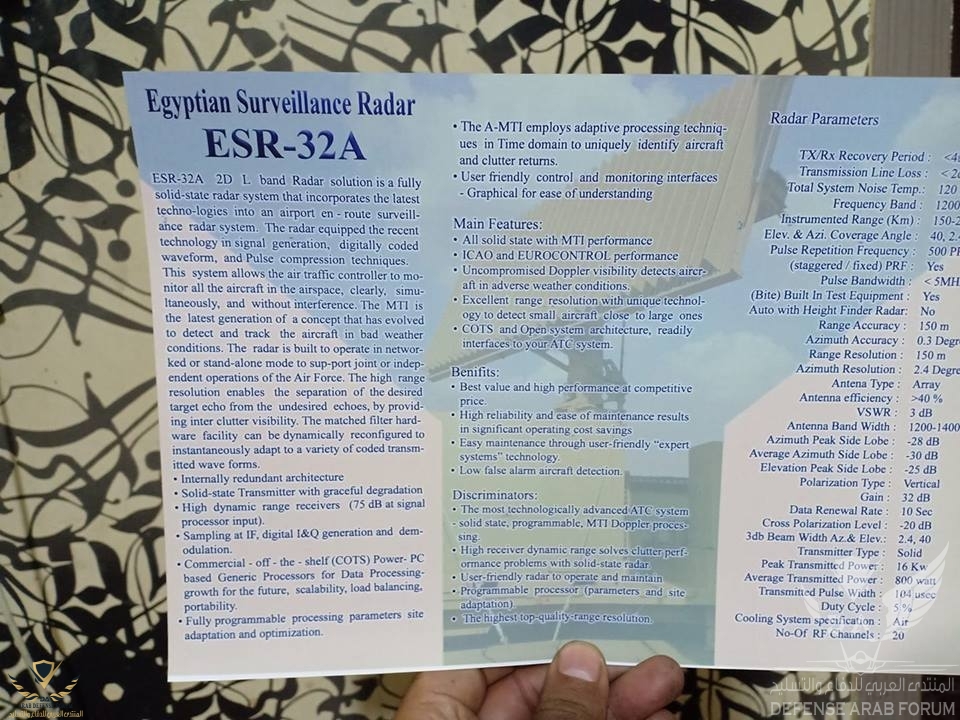

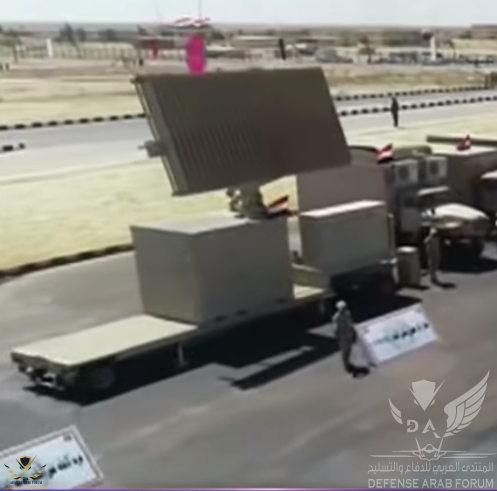

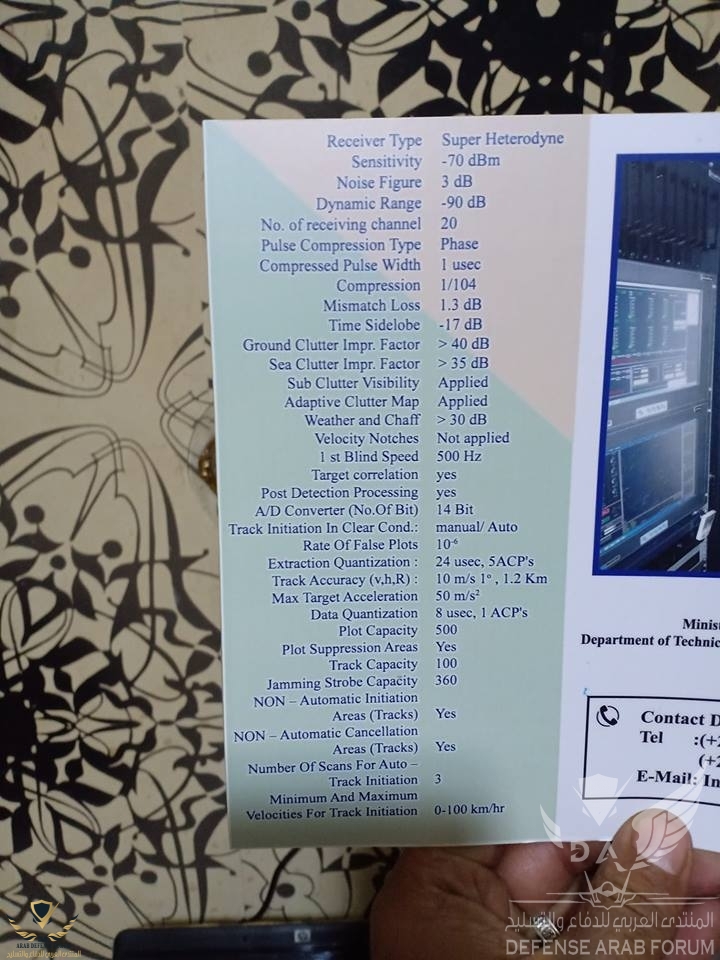

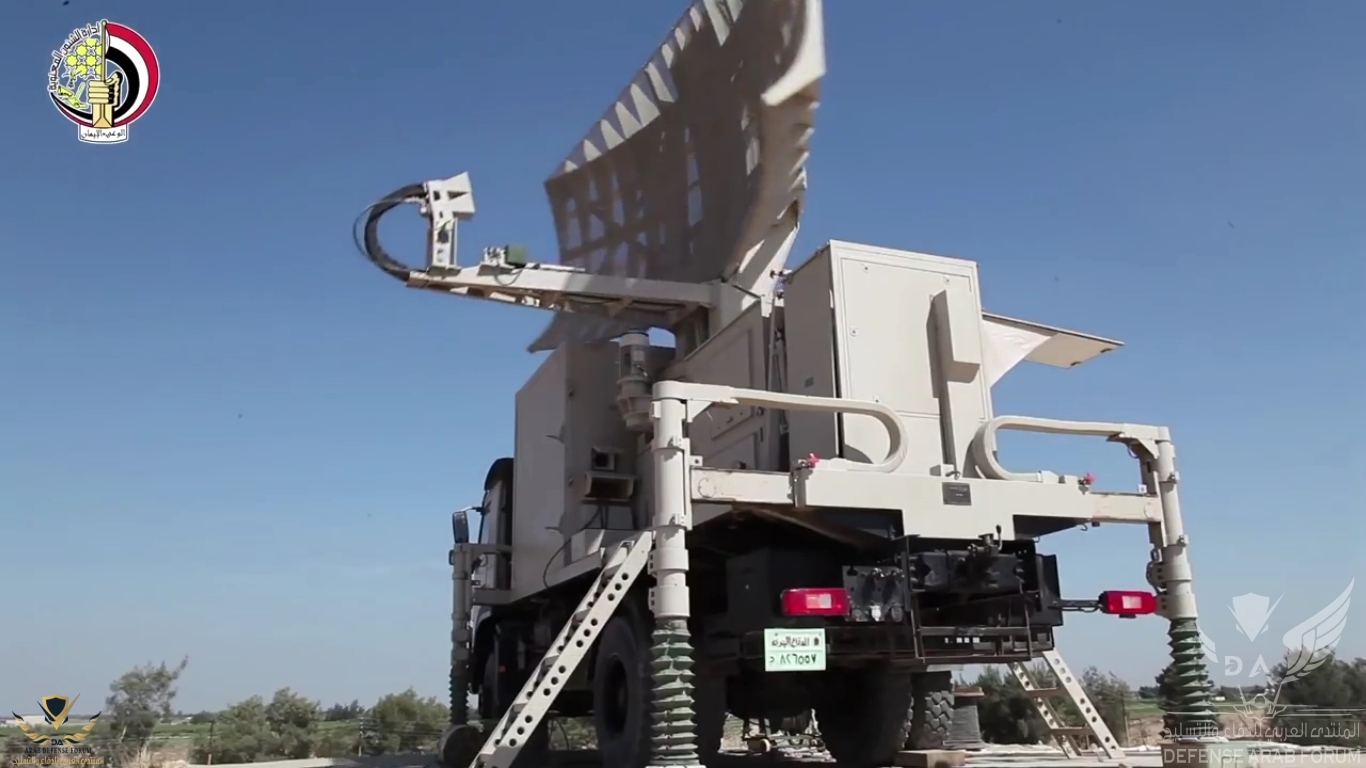

الرادار المصرى الجديد ثنائى الأبعاد ESR-32A

ظهر لأول مرة خلال معرض مصر الدولى إيديكس 2018

يعمل فى الحيز الترددى L Band

المدى الأقصى : 250 كم

الإرتفاع الأقصى : 12 كم

يستطيع معالجة 100 هدف فى نفس الوقت

يمكن دمج بيانات الرادار مع نظام القيادة والسيطرة المصرى الجديد ( RISC2 ) أو مع أى نظام قيادة وسيطرة آخر

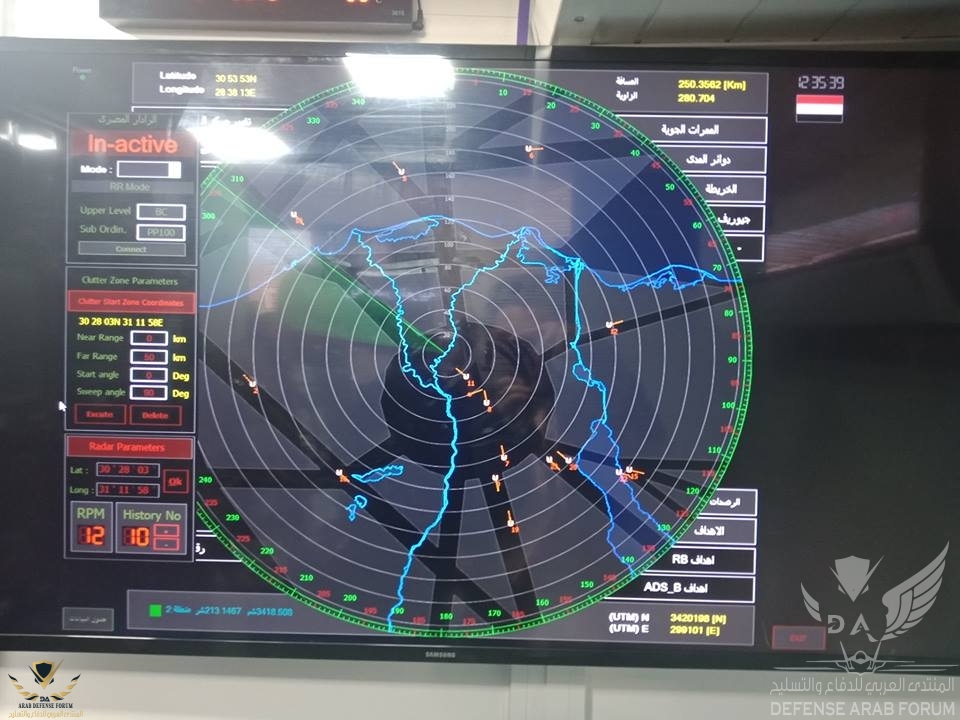

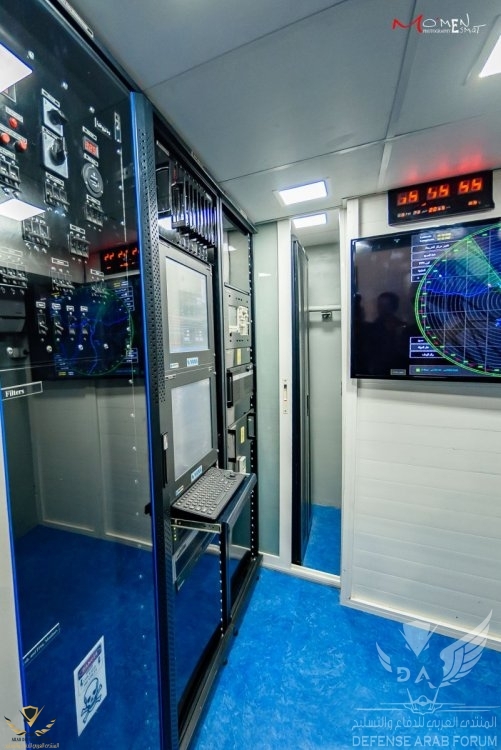

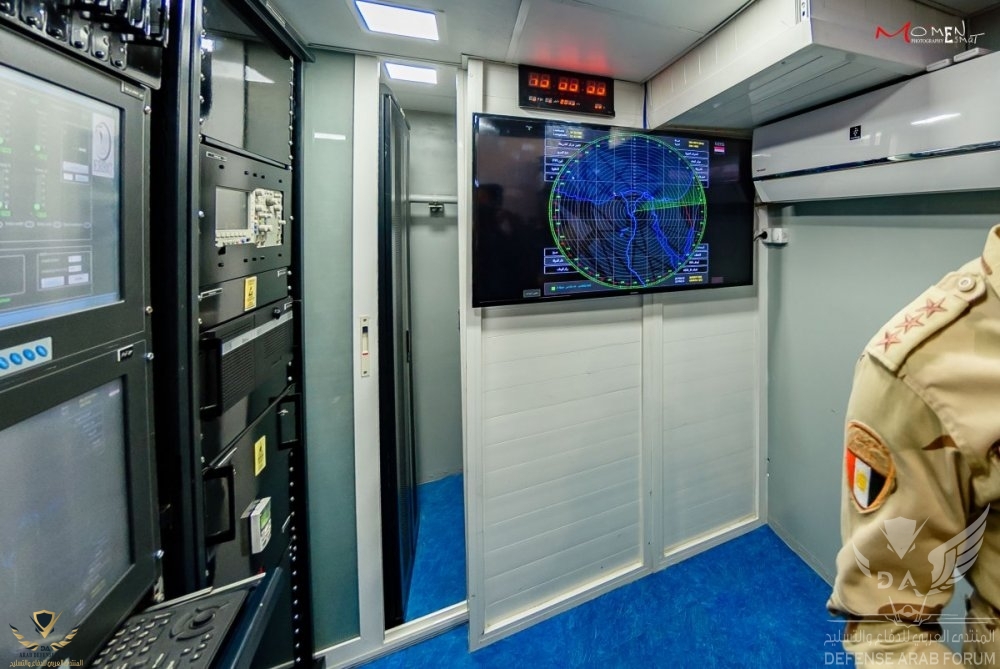

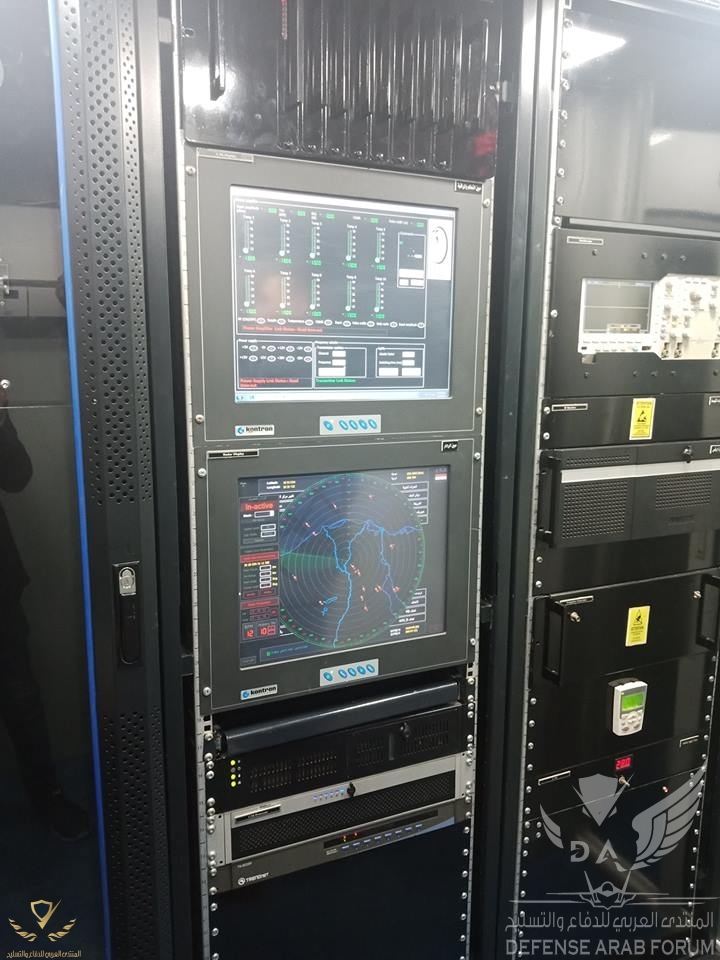

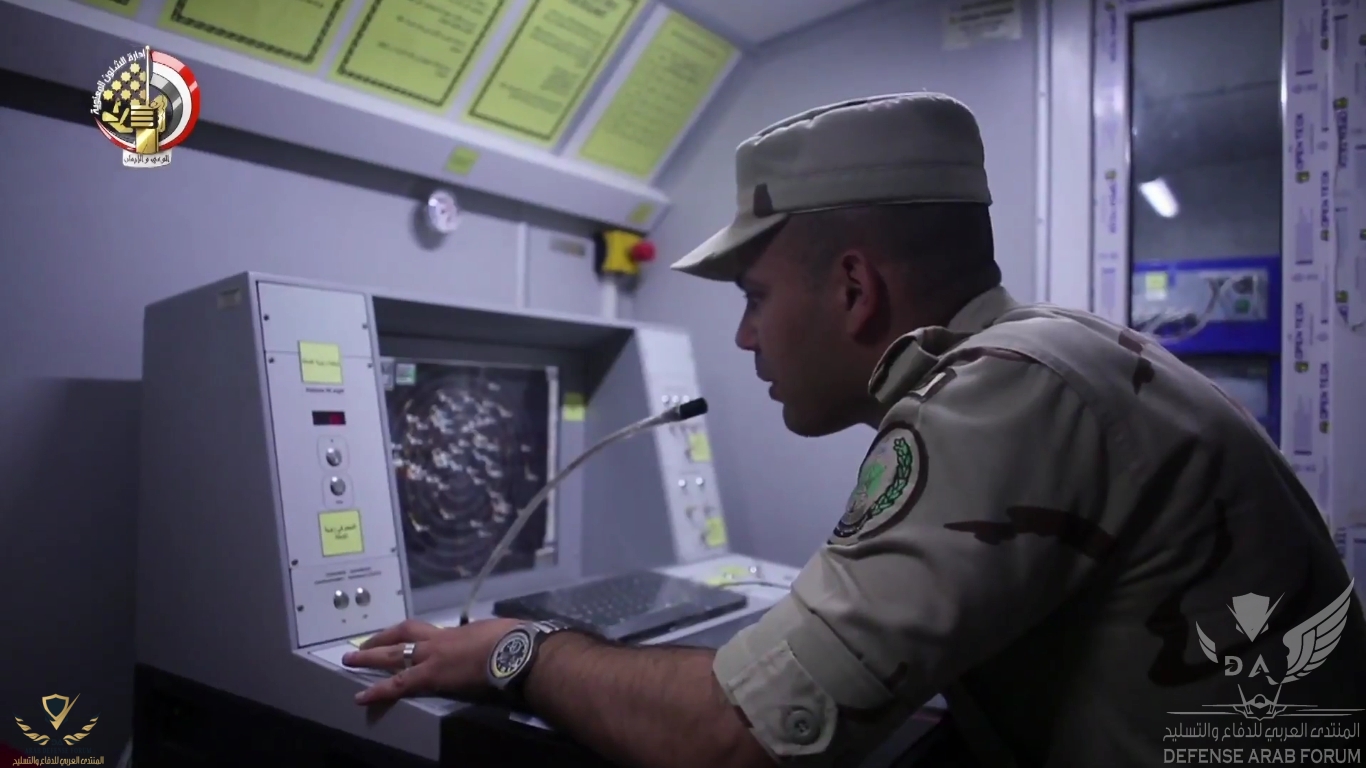

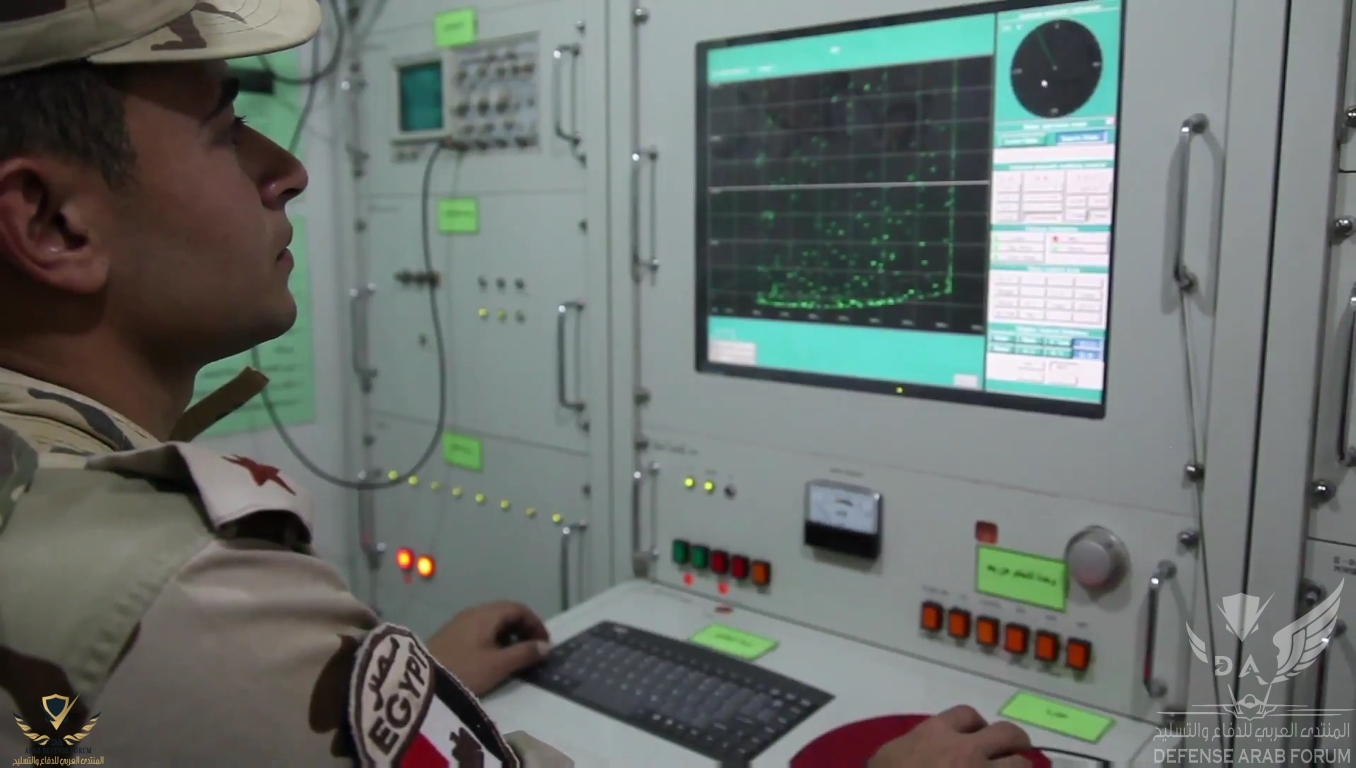

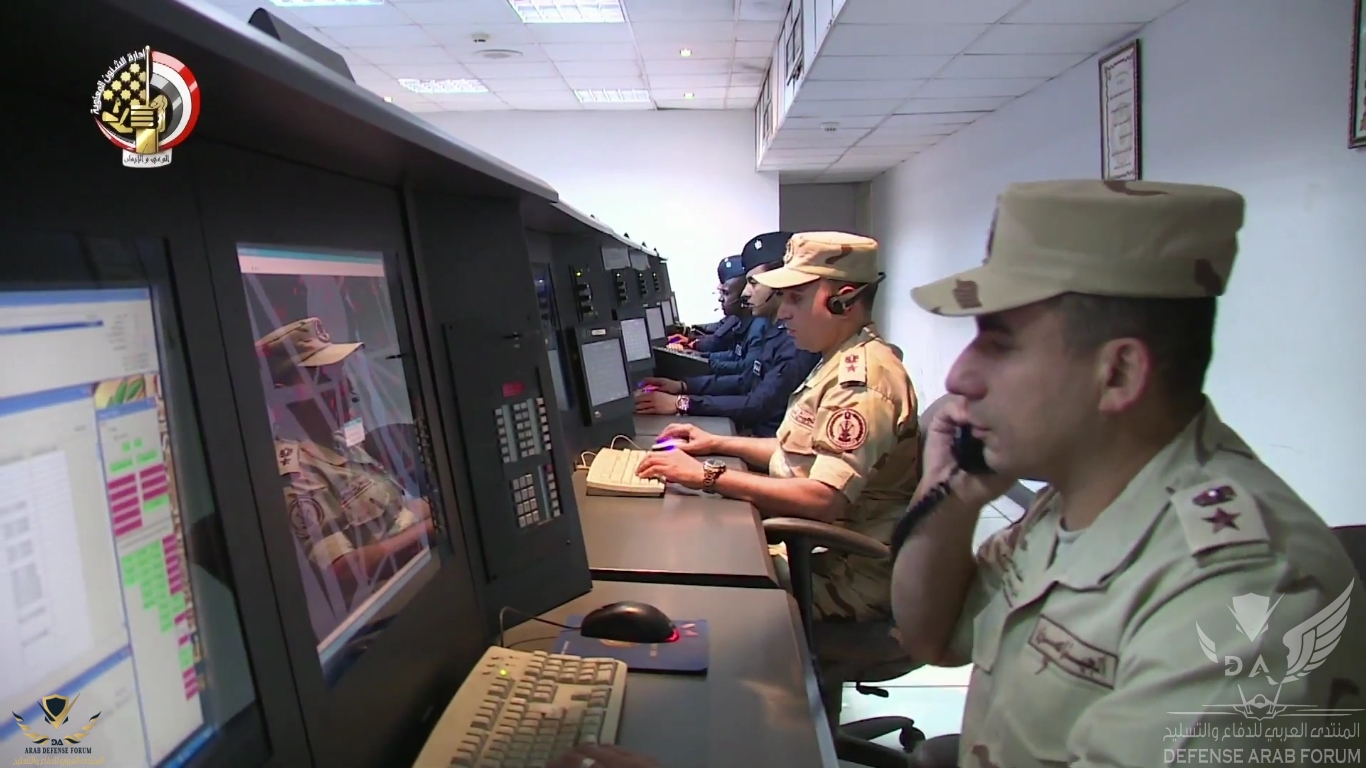

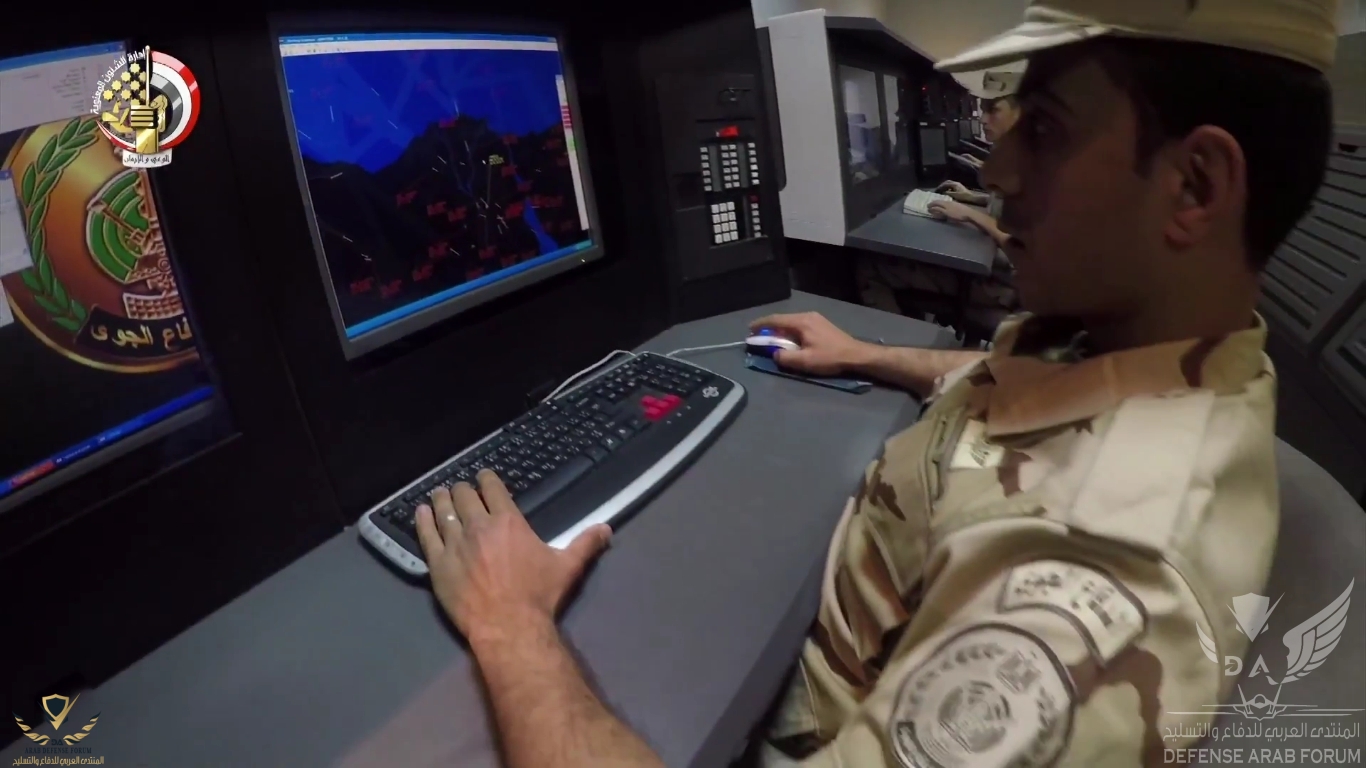

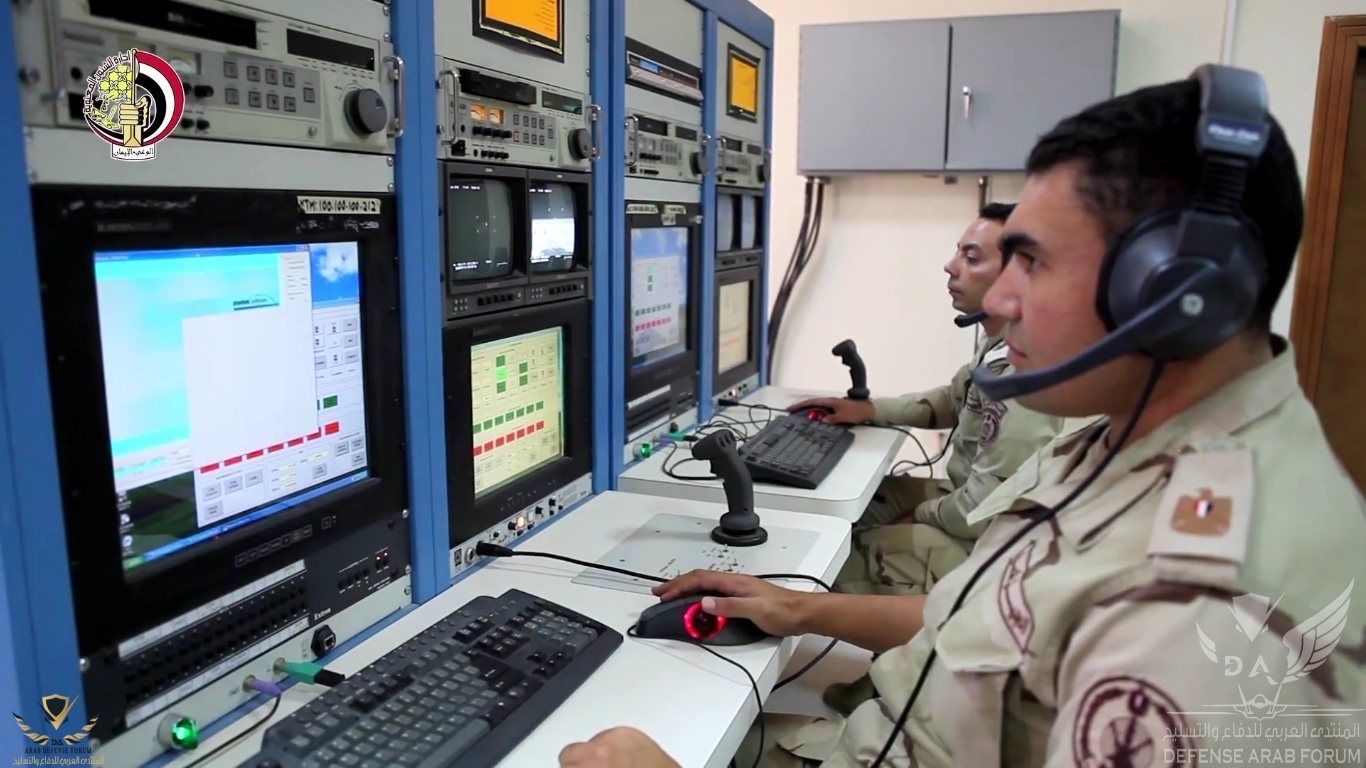

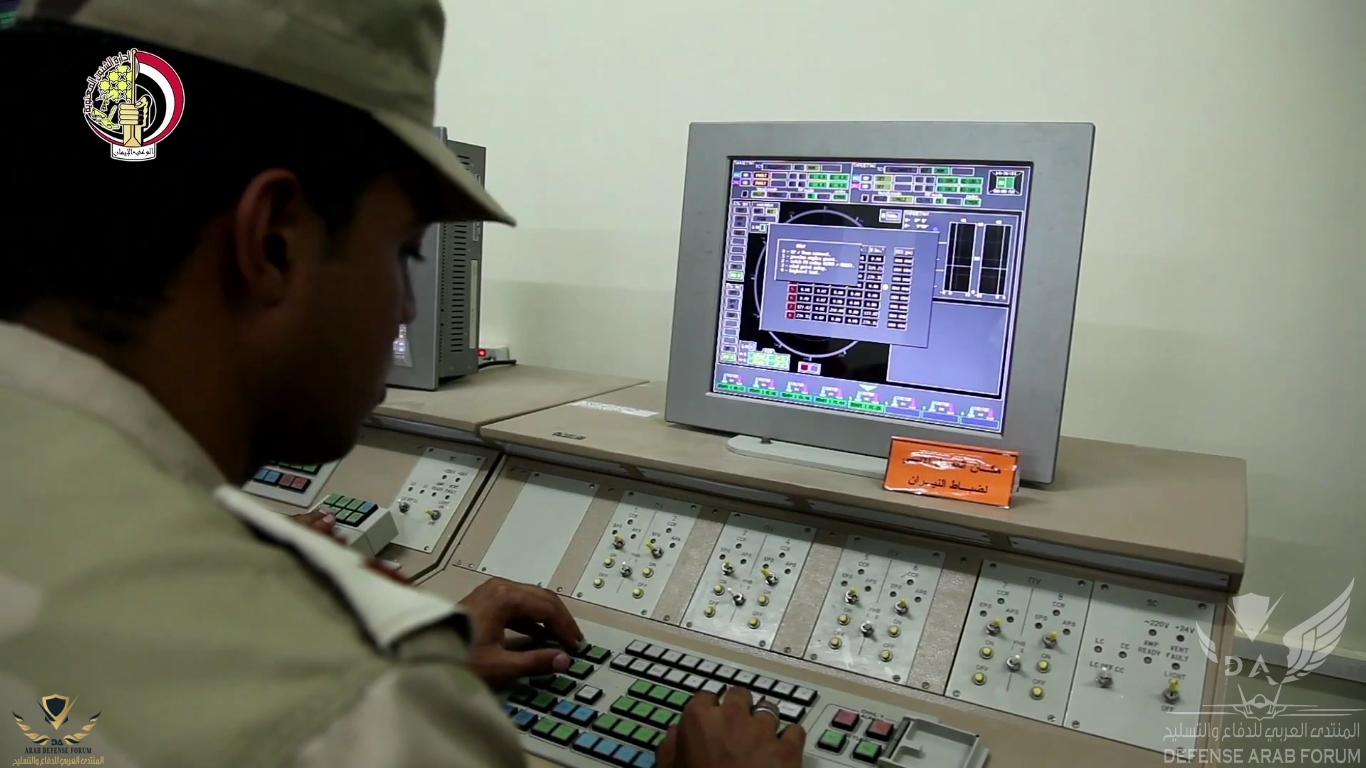

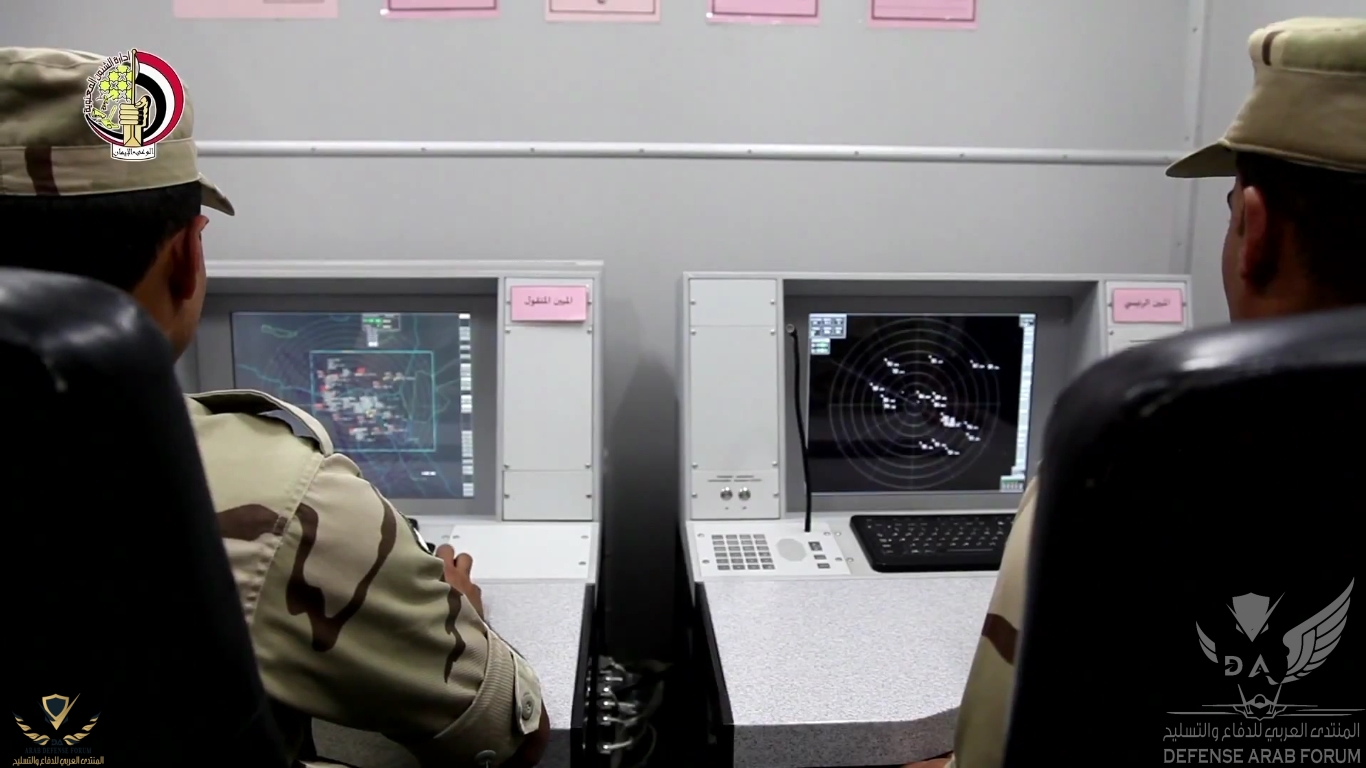

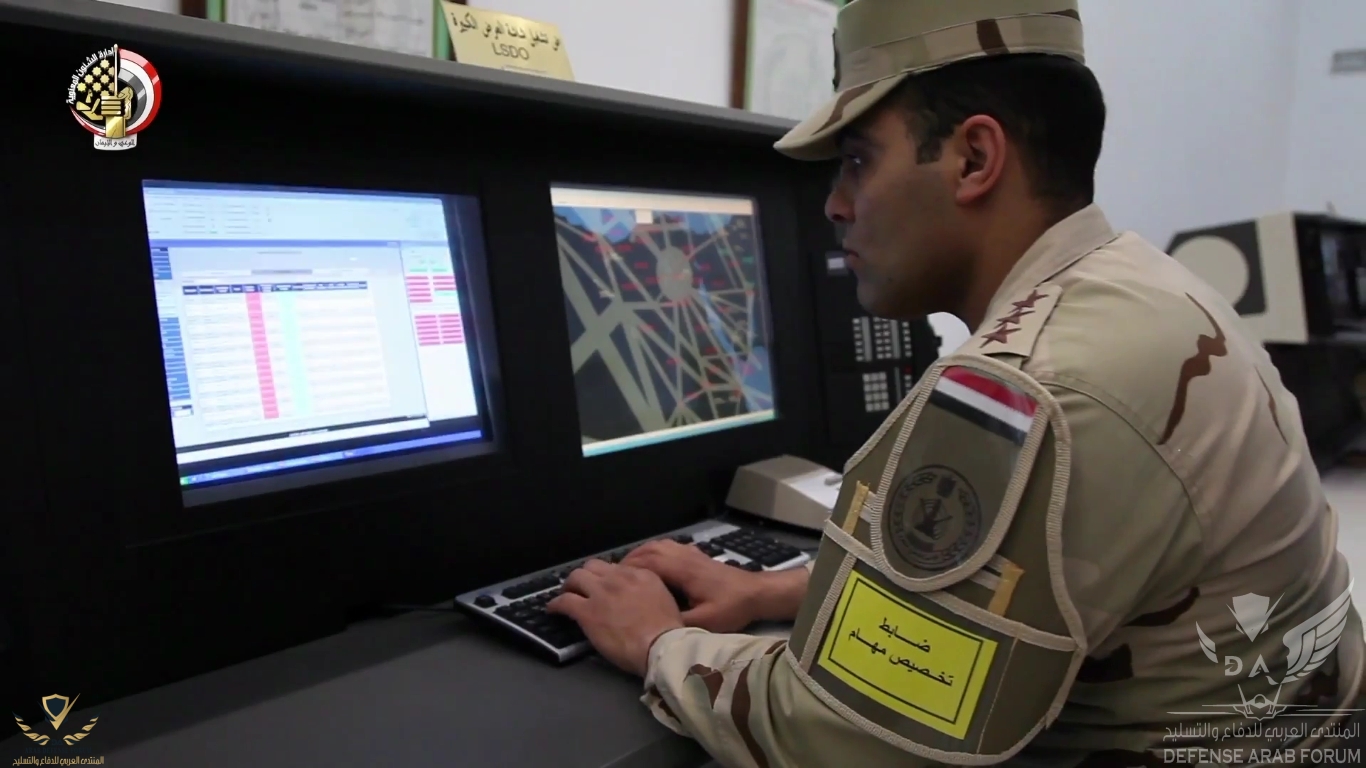

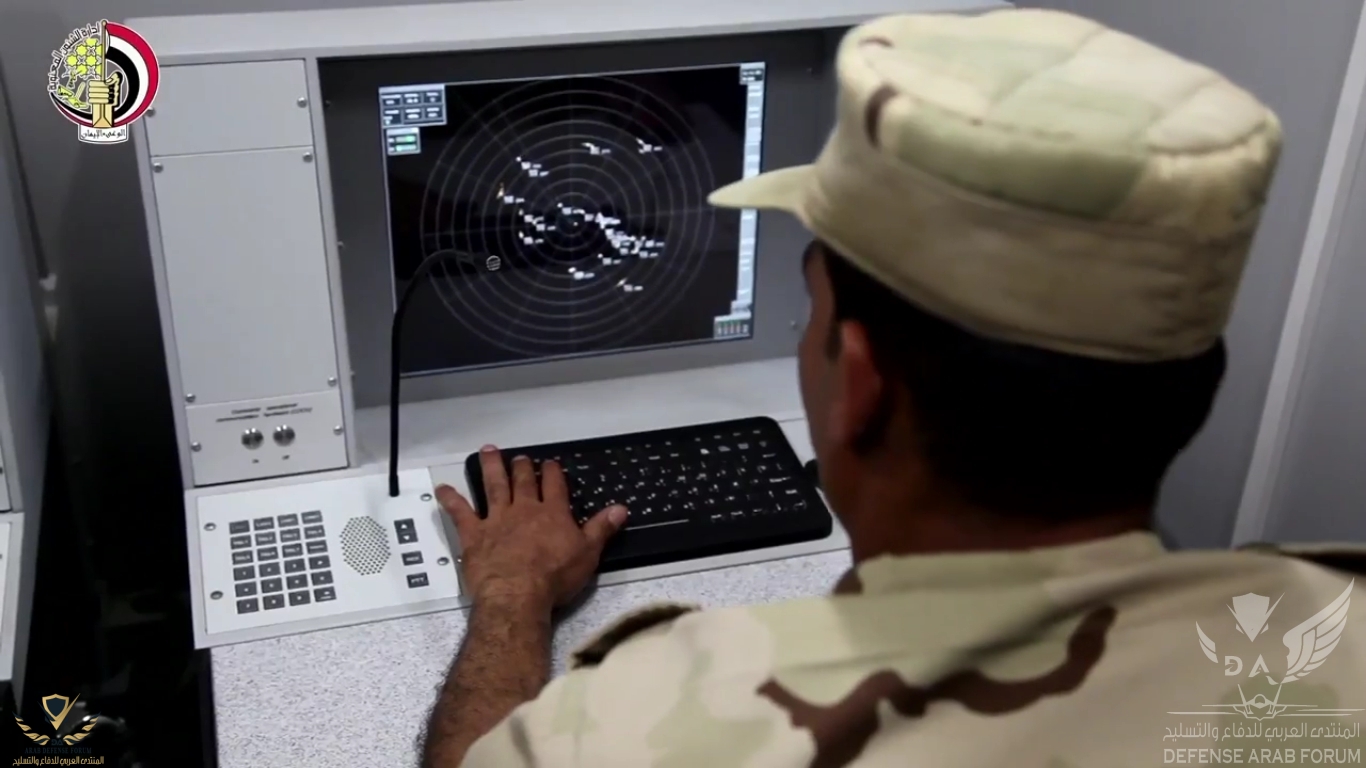

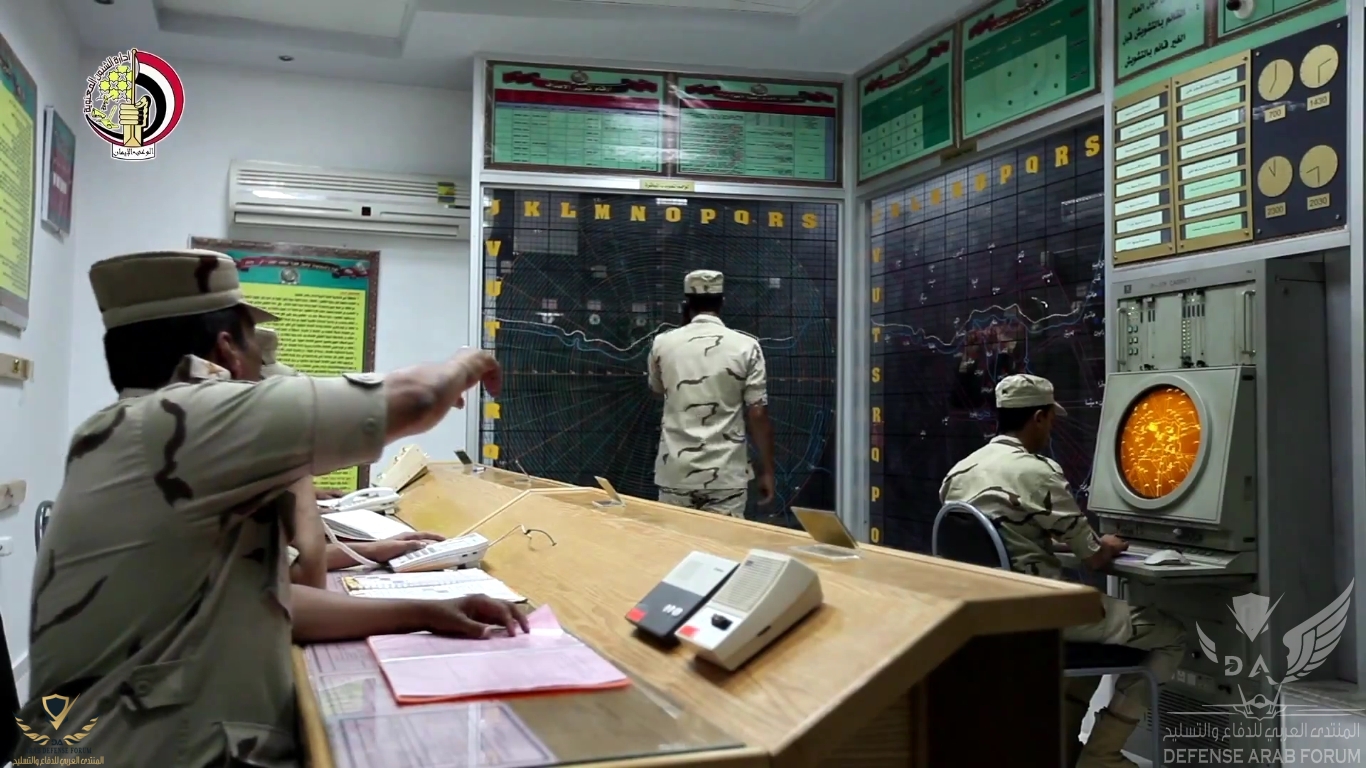

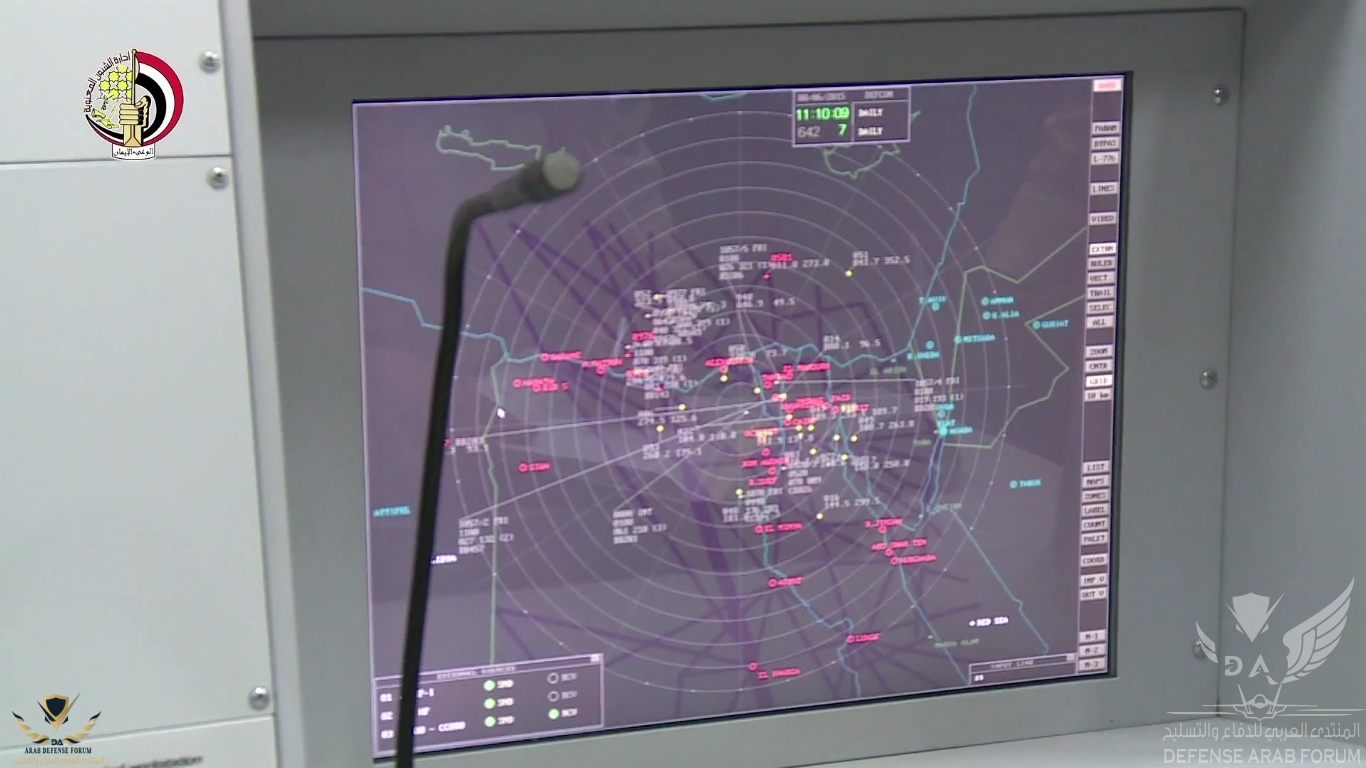

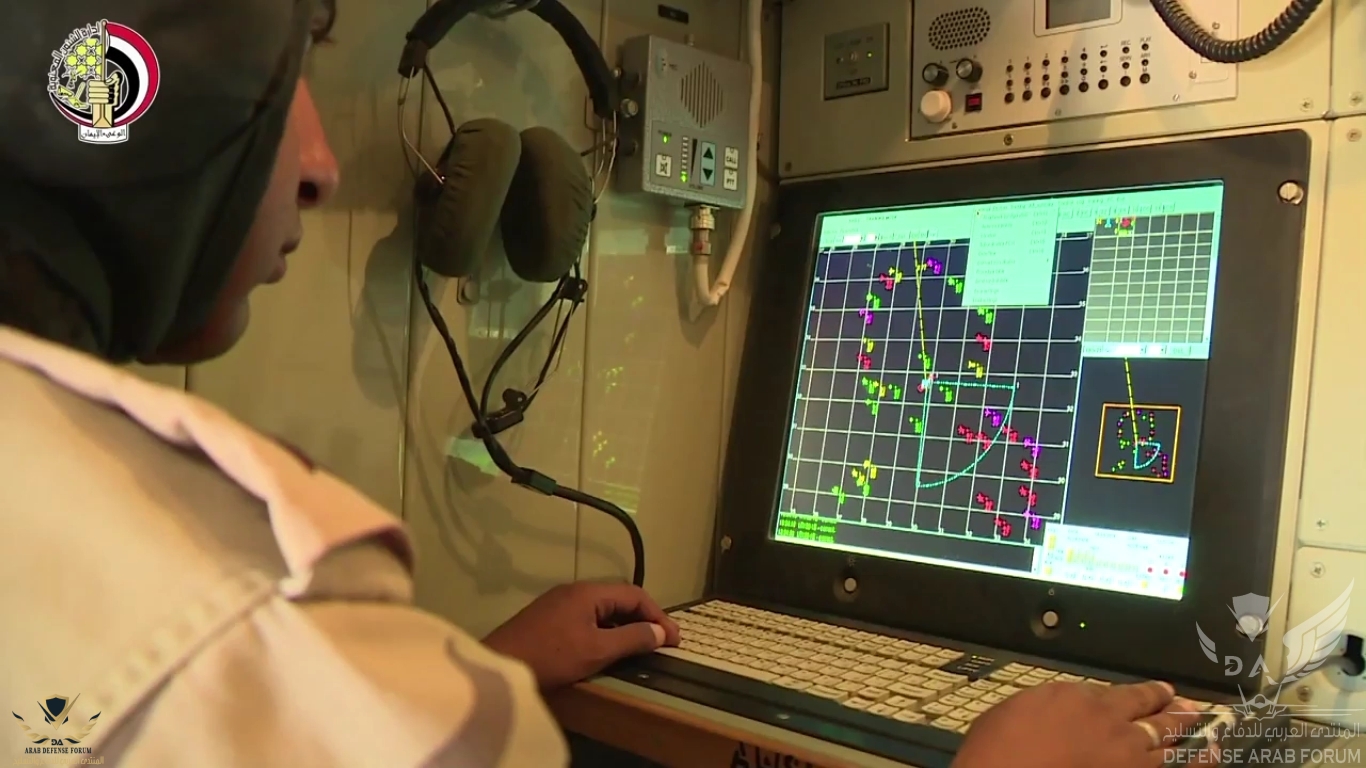

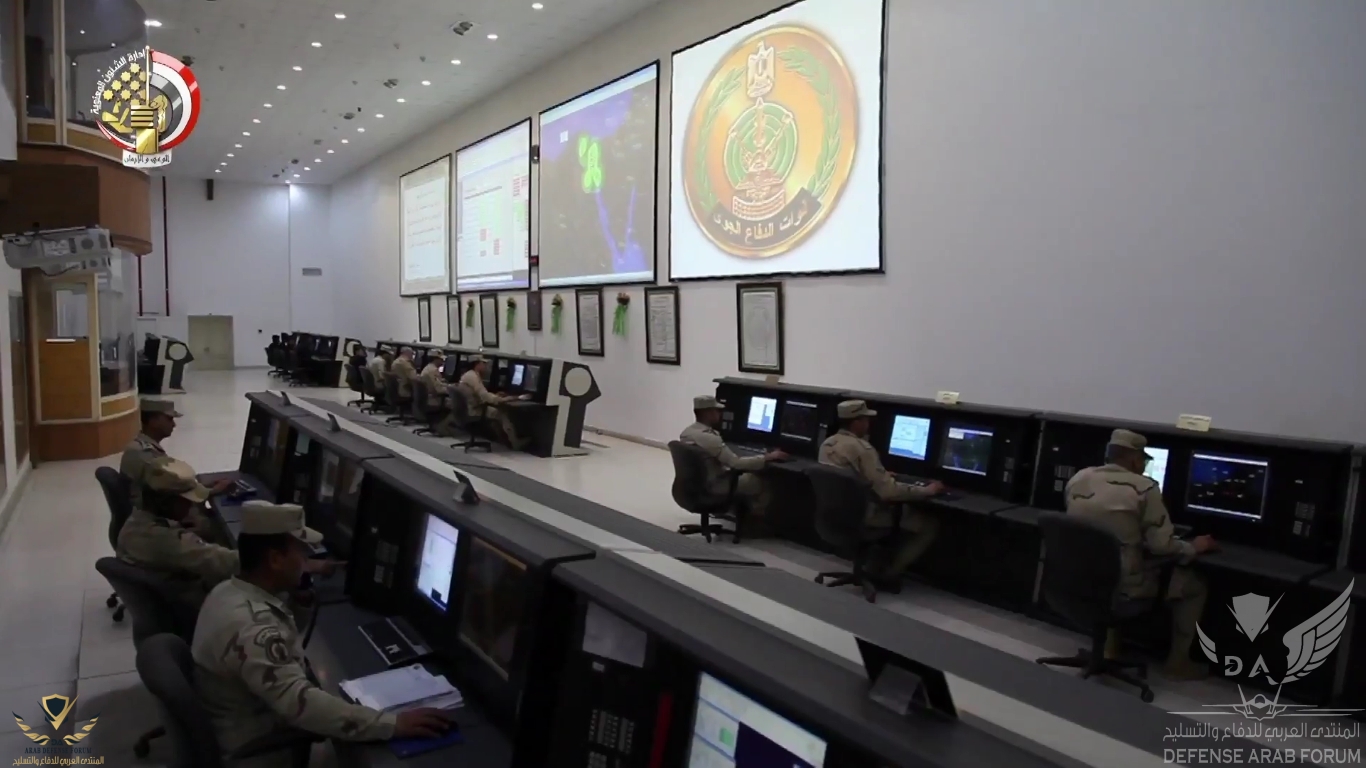

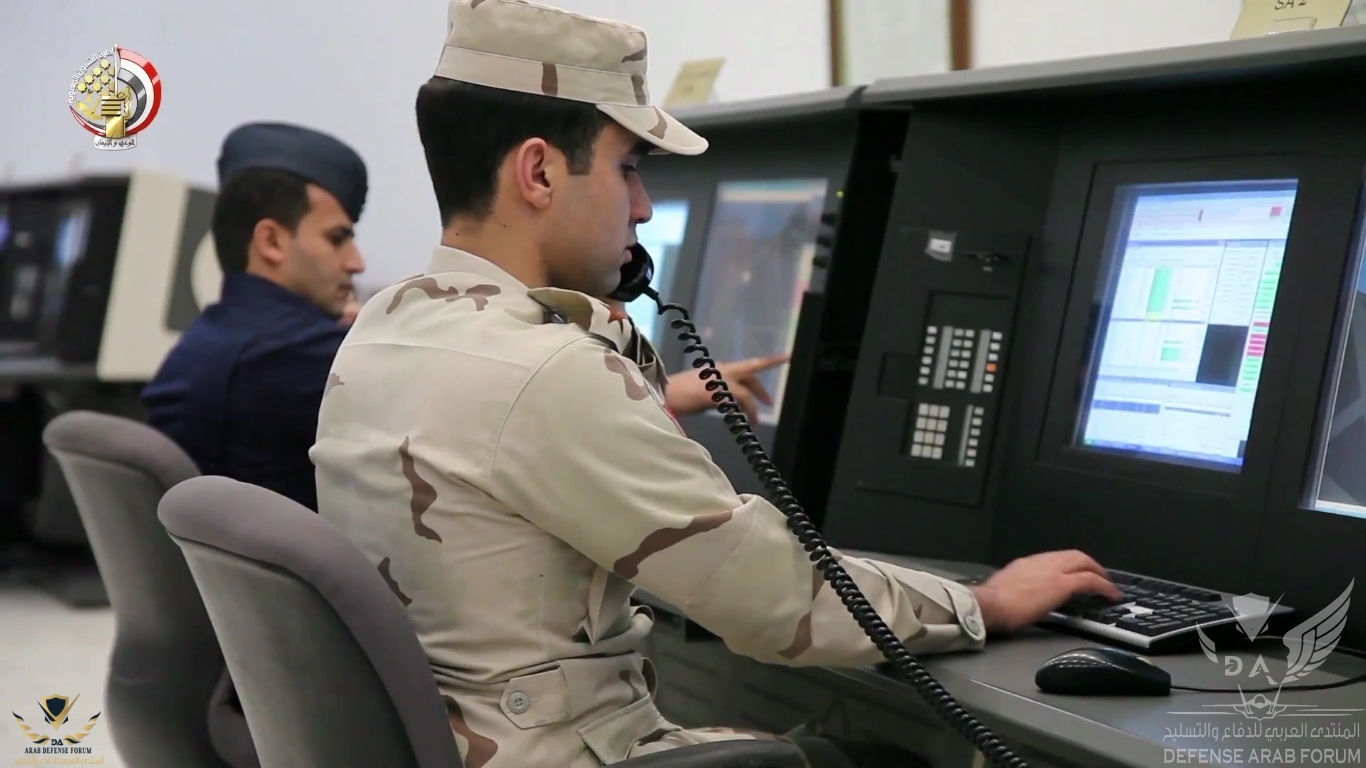

غرفة التحكم بالرادار يمكن أن تكون متصلة بالرادار مباشرة أو يمكن أن تكون بعيدة حتى لا تستهدف بالصواريخ الراكبة للشعاع( المضادة للرادار ) ( حتى لو دمر الرادار يكون المشغلين للرادار محميين لأنهم سيكونون فى غرفة بعيدة عن الرادار )

الرادار متحرك مما يسهل انتقاله من مكان لآخر

الرادار نتاج لتعاون بين إدارة البحوث والتطوير شعبة الدفاع الجوى بالقوات المسلحة المصرية مع شركة بنها للصناعات الاليكترونية التابعة لوزارة الانتاج الحربى

يجرى العمل حاليا على صناعة رادار مصرى جديد ثلاثى الأبعاد ومن المتوقع أن يظهر فى النسخة القادمة من معرض إيديكس 2020

47285555_2004347056529442_670927832129470464_n.jpg47364271_2004345993196215_2876421202509824000_n.jpg47375833_1968470063454403_9150491952284696576_n.jpg47421092_1968470423454367_1525599489077805056_n.jpg47573972_2004346123196202_3173338669708738560_n.jpg47680452_2004346046529543_5007289722280607744_n.jpgCapture 000.pngMOM_4761.thumb.JPG.43092ab922de092166b745d6928be764.JPGMOM_4762.thumb.JPG.29663abe5c2040067d476aff1b05568e.JPGMOM_4963.thumb.JPG.c17f017e257102f61204b434549f7c22.JPG


abo alqasem

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
25 أغسطس 2016
المشاركات
3,322
الإعجابات
11,733
النقاط
675
الدولة
Egypt

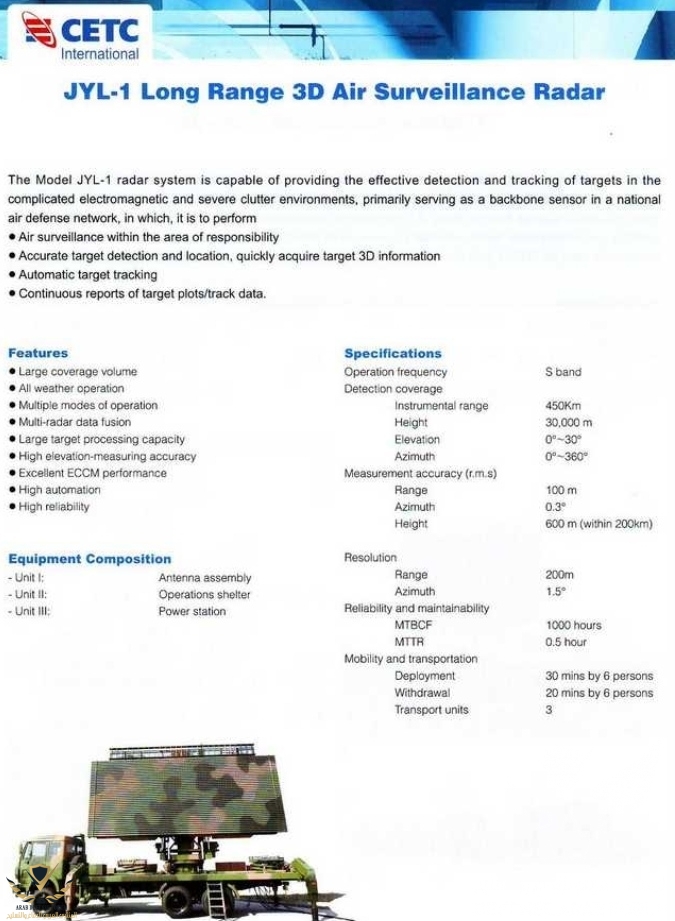

معلومات شبه مؤكدة عن امتلاك مصر للرادار الصينى الصنع JYL-1

ياليت لو أحد الإخوة عنده معلومه يفيدنا




abo alqasem

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
25 أغسطس 2016
المشاركات
3,322
الإعجابات
11,733
النقاط
675
الدولة
Egypt

abo alqasem

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
25 أغسطس 2016
المشاركات
3,322
الإعجابات
11,733
النقاط
675
الدولة
Egypt
رادار الإنذار المُبكر AN/TPS-59(V)3 العامل لدى الدفاع الجوي المصري
________________________________________________________________

يُعد AN/TPS-59 رادار إنذار مبكر إيسا لكشف الصواريخ الباليستية والأهداف الجوية المُختلفة، أمريكي الصنع ثُلاثي الأبعاد ذات هوائيات المصفوفة الطورية 3D Phased Array Antenna ( يوفر بيانات المدى Range والإرتفاع Altitude والإتجاه Bearing ) بدأ تطويره نهاية السبعينيات، وبدأ دخوله الخدمة في فترة الثمانينيات لدى قوات مشاة البحرية الأمريكية.

في بداية التسعينيات، وبناءا على الخبرات المُكتسبة من حرب الخليج الثانية، بدأ سلاح مشاة البحرية الأمريكي بحث دمج الرادار AN/TPS-59V ومنظومة الدفاع الجوي متوسط المدى HAWK سوياً في منظومة الدفاع ضد الصواريخ الباليستية التكتيكية Anti-Tactical Ballistic Missile ATBM.

استمرت أعمال التطوير ليتم ترقية الرادار إلى النسخة AN/TPS-59(V)2 ثم النسخة الأحدث على الإطلاق AN/TPS-59(V)3 التي كانت نتاجاً للتعاون المشترك بين قوات مشاة البحرية وهيئة الدفاع الصاروخي الباليستي Ballistic Missile Defense Organization BMDO بالجيش الأمريكي، وقد اشتملت على الآتي :

- هوائيات مُطوّرة عالية الحساسية ذات نمط المسح الإلكتروني النشط للإرتفاعات (AESA) Active Electronically Elevation Scanning Array)في حين ان المسح الأفقي يتم من خلال حركة الرادار الميكانيكية الدائرة بزاوية 360°.

- كمبيوتر مُطوّر عالي الدقة ذات سوفتوير مُحسّن في معالجة البيانات سمح -إلى جانب الهوائيات المُطورة- بأعمال تتبع الصواريخ الباليستية أثناء طيرانها وتقديم التقارير عن موقعها بشكل آني Real Time، مع تقدير نقطة الإطلاق ونقطة التصادم للصواريخ.

- قدرة العمل بثلاثة أنماط : نمط الأهداف المتنفسة للهواء Air Breathing Targets ( الطائرات والصواريخ ذات المحركات التي تتطلب الهواء لاحتراق الوقود ) - نمط الصواريخ الباليستية على نطاق مسرح العمليات Theater Ballistic Missile ( الصواريخ الباليستية المُطلقة من مسافة 300 كم وحتى 3500 كم ) - نمط العمل بشكل مُدمج للنمطين السابقين.

- قدرة العمل مع أنظمة الدفاع الجوي Hawk متوسط المدى وPatriot بعيد المدى، ومنظومة الدفاع الصاروخي AEGIS على متن المدمرات والطرادات لدى البحرية الأمريكية.

تمتلك قوات الدفاع الجوي المصري 13 رادارا مُنقسمين إلى النسختين الآتيتين :

1) 5 رادارات من النسخة المقطورة AN/TPS-59(V)2 تم تطويرهم إلى النسخة AN/TPS-59(V)3 عام 2003.

2) 8 رادارات من النسخة ذاتية الحركة الأصغر حجما AN/TPS-59M/34 تم تطويرهم وتجديدهم عام 2004، ومصر الدولة الوحيدة المالكة للنسخة ذاتية الحركة.

* مواصفات الرادار :
ــــــــــــــــــــــــــــــــــــــ

1) نطاق العمل الموجي : النطاق L/D ضمن نطاق الترددات فوق العالية Ultra High Frequency UHF، في الحيز الترددي 1215 - 1400 ميجاهيرتز.

2) قدرات الرصد :

أ- ضد الصواريخ الباليستية على نطاق مسرح العمليات :

# المدى الأقصى : 740 كم في زاوية أفقية 360°

# الإرتفاع الأقصى : 305 كم.

# زاوية توجيه الإشعاع الإلكتروني رأسيا : -5° ~ 60°

ب- قدرات الرصد ضد الطائرات والصواريخ الجوالة :

# المدى الأقصى : 555 كم في زاوية أفقية 360°

# الإرتفاع الأقصى : 30.5 كم.

# زاوية توجيه الإشعاع الإلكتروني رأسيا : -2° ~ 20°

3) الاعتمادية :

- القابلية العملياتية : 99%

- متوسط الزمن بين الأخطاء الحرجة : أكثر من 2000 ساعة

4) الحركية والنقل :

- امكانية النقل بواسطة طائرات C-130 Hercules.

- امكانية النقل بواسطة الشاحنات المُخصصة.

- امكانية التنصيب في المواقع الغير مُعدة مُسبقا.

- الوصول لقدرة العمل الكاملة من لحظة اختيار الموقع : 4 ساعات.

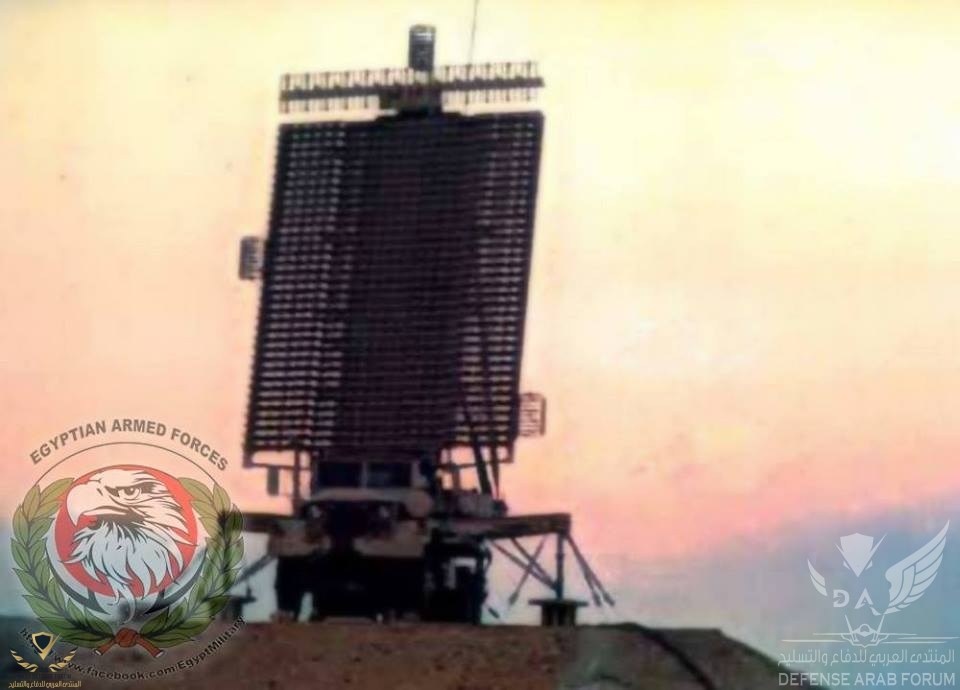

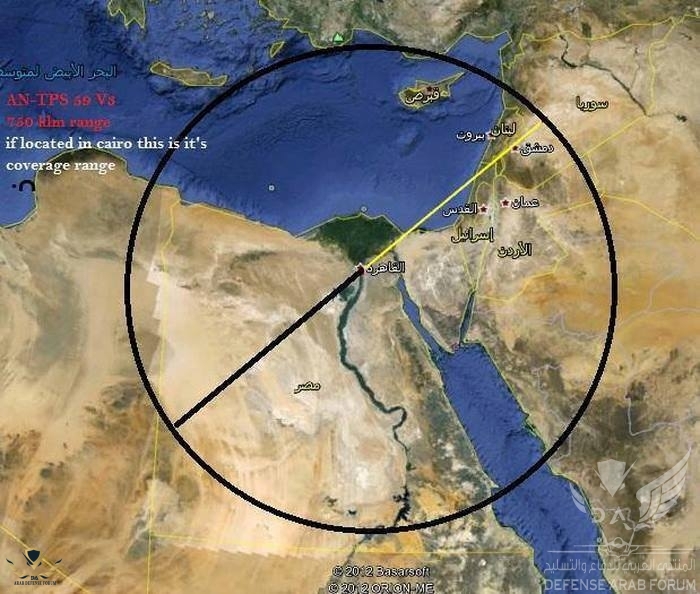

* الصورة للرادار فى مصر

مشاهدة المرفق 233204مشاهدة المرفق 233205

تصحيح

مصر تمتلك ١٤ رادار وليس ١٣

5 رادارات من النسخة المقطورة AN/TPS-59(V)2 تم تطويرهم إلى النسخة AN/TPS-59(V)3 عام 2003.

9 رادارات من النسخة ذاتية الحركة الأصغر حجما AN/TPS-59M/34 تم تطويرهم وتجديدهم عام 2004، ومصر الدولة الوحيدة المالكة للنسخة ذاتية الحركة.


abo alqasem

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
25 أغسطس 2016
المشاركات
3,322
الإعجابات
11,733
النقاط
675
الدولة
Egypt

abo alqasem

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
25 أغسطس 2016
المشاركات
3,322
الإعجابات
11,733
النقاط
675
الدولة
Egypt

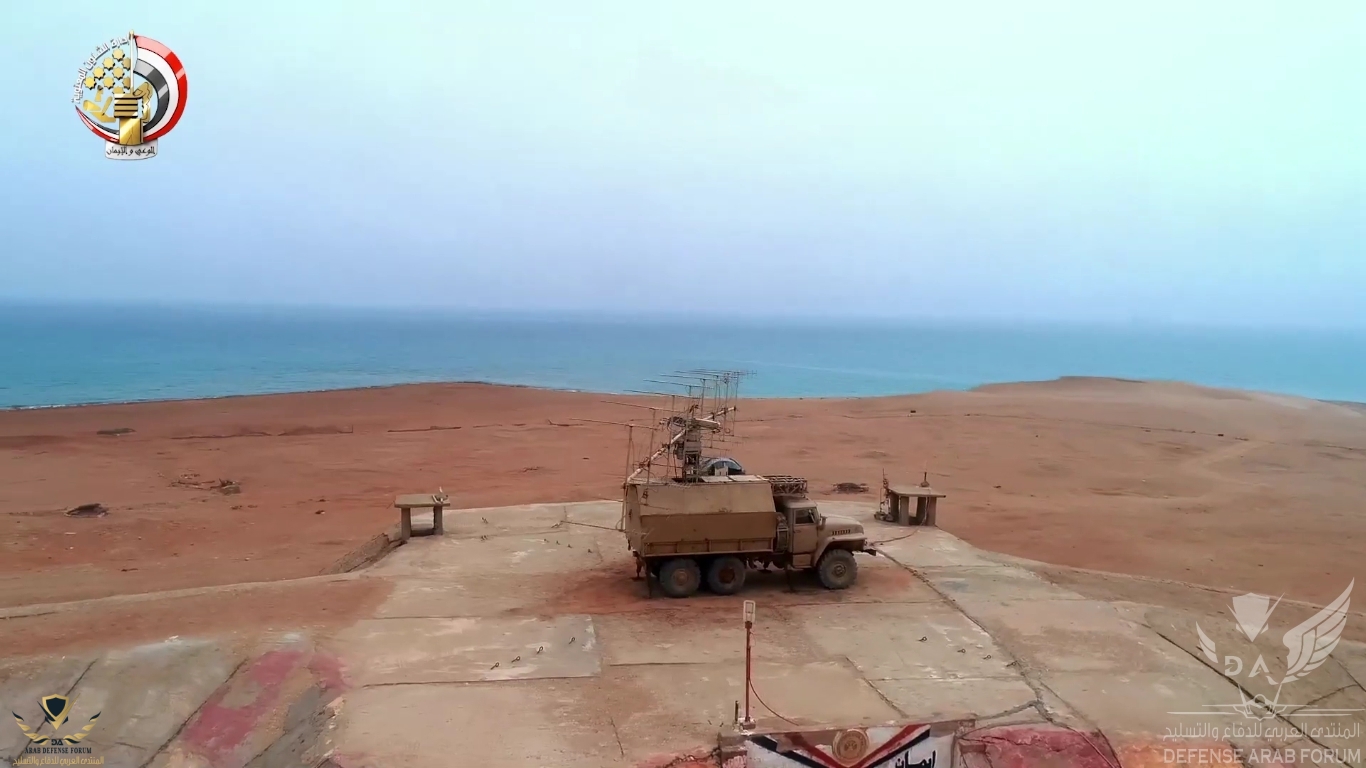

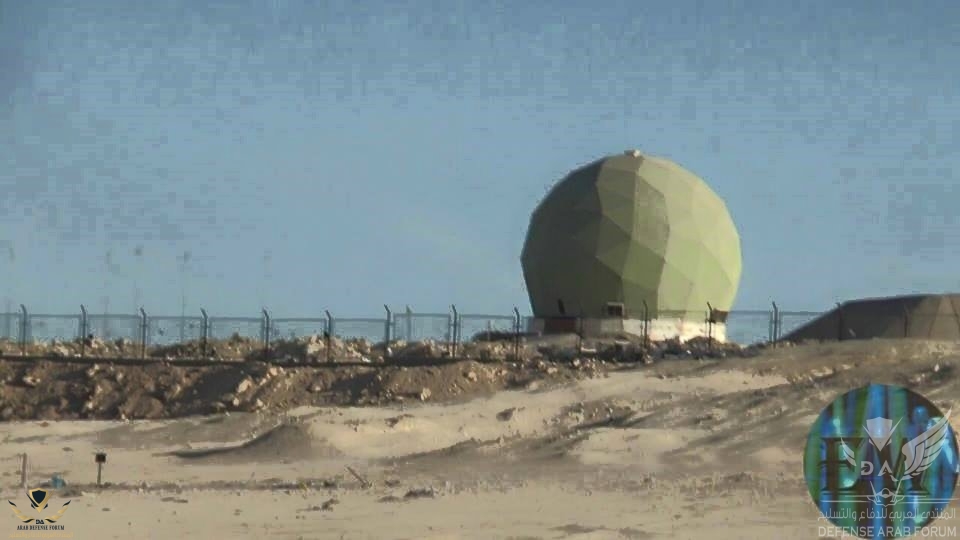

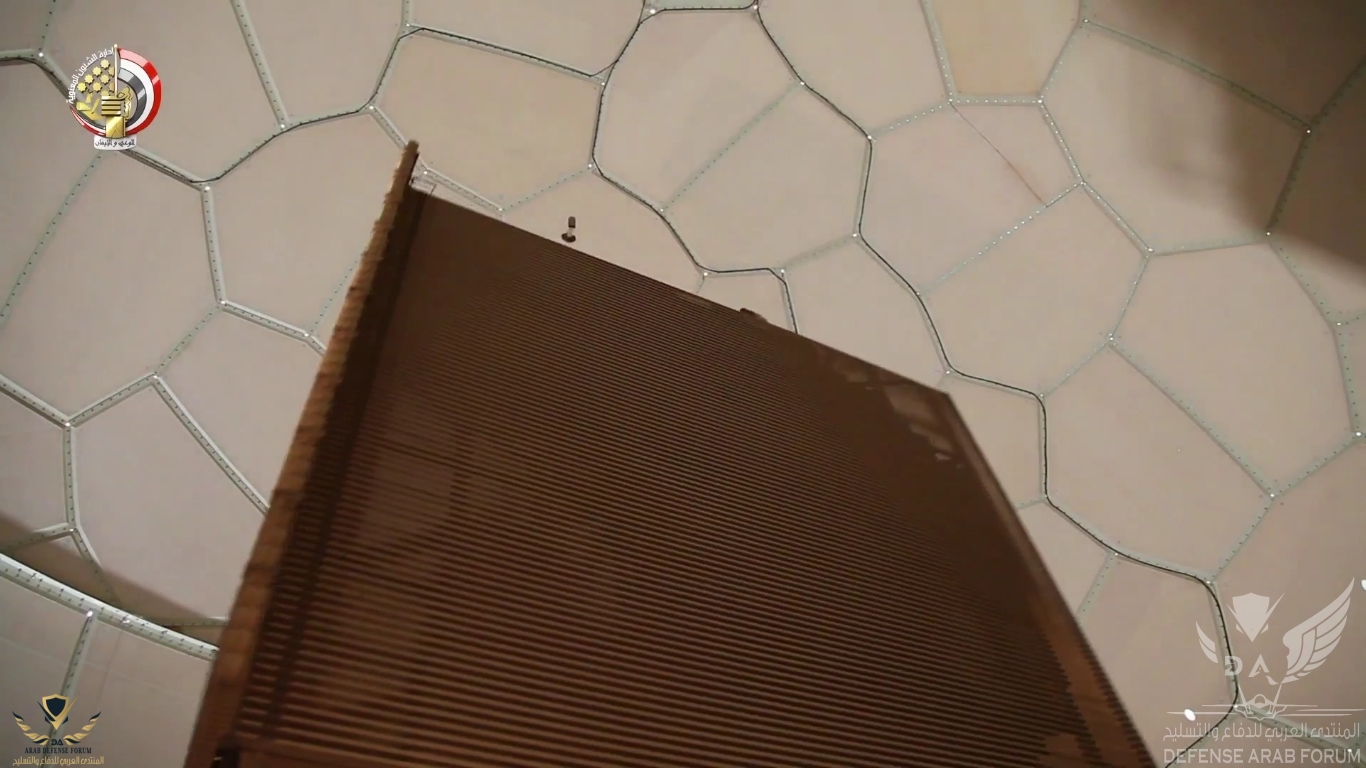

الوافد الجديد لأعقد شبكة دفاع جوى فى العالم

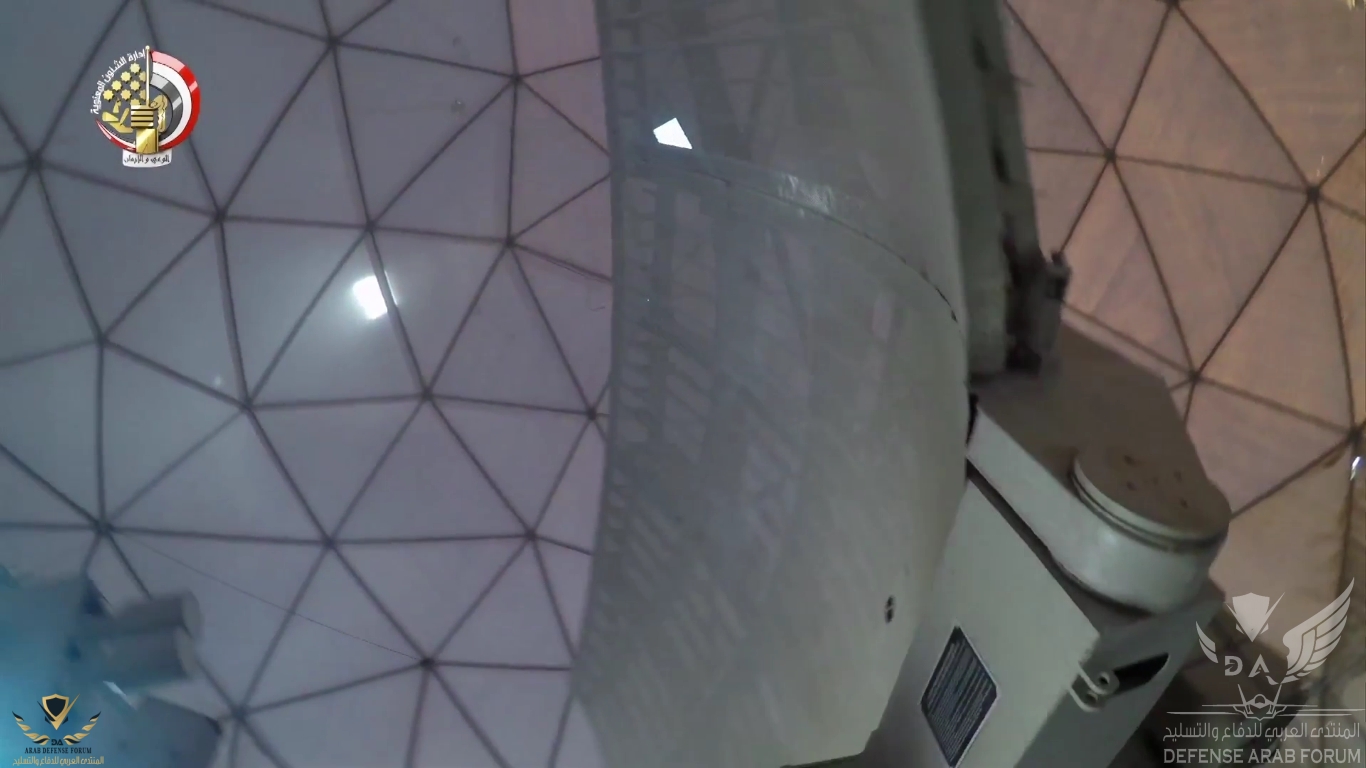

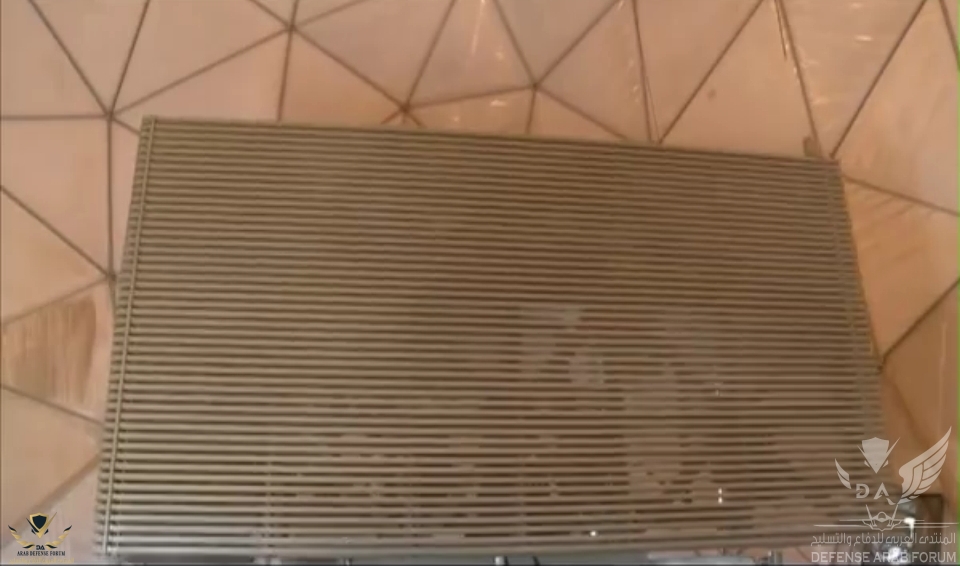

رادار Rat 31 الإيطالى الصنع



abo alqasem

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
25 أغسطس 2016
المشاركات
3,322
الإعجابات
11,733
النقاط
675
الدولة
Egypt

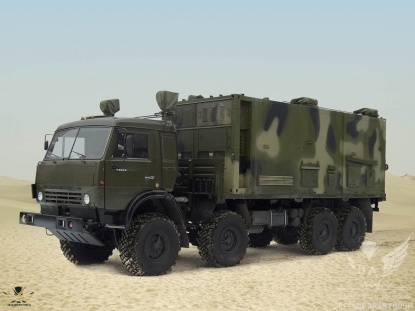

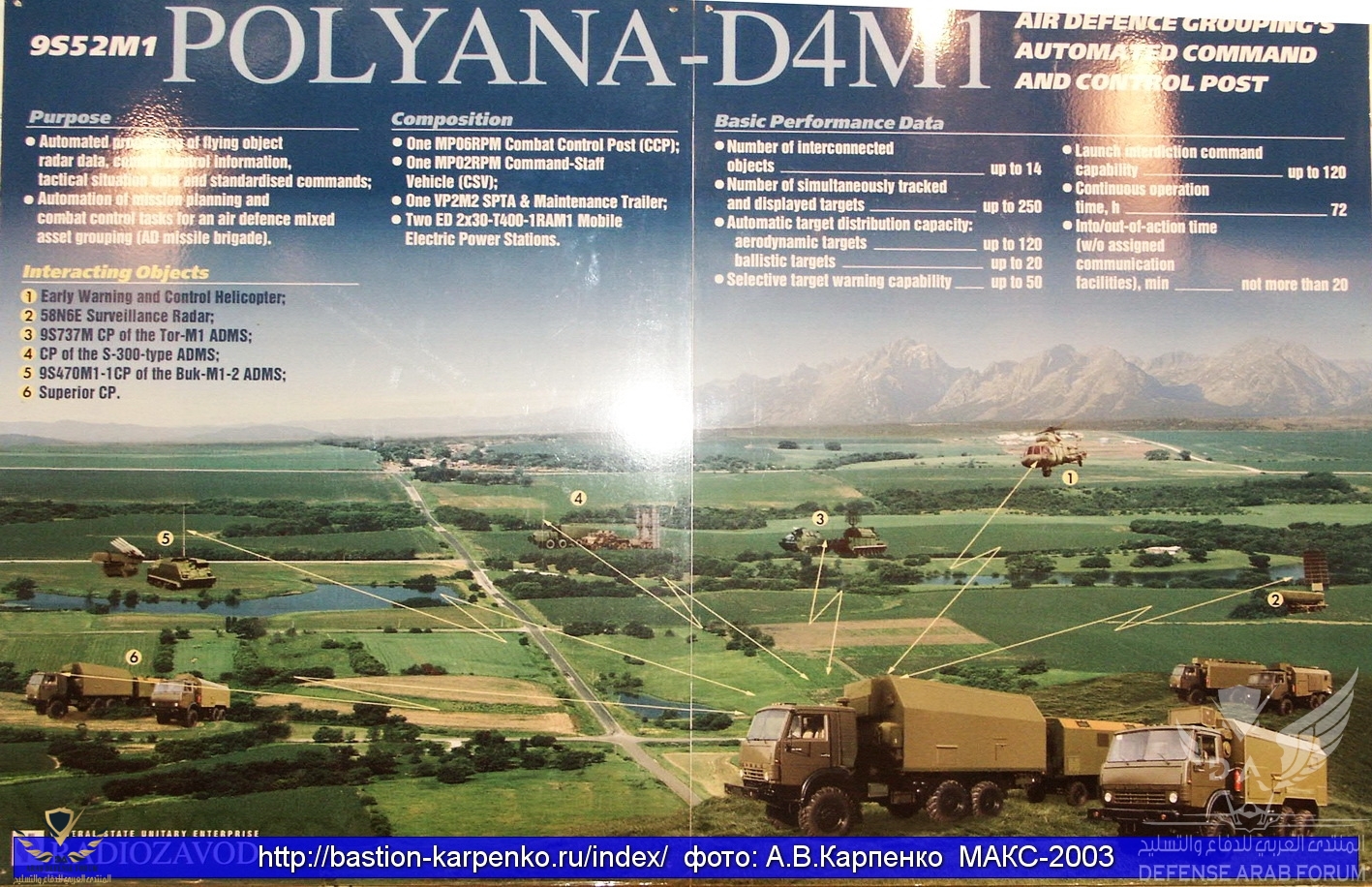

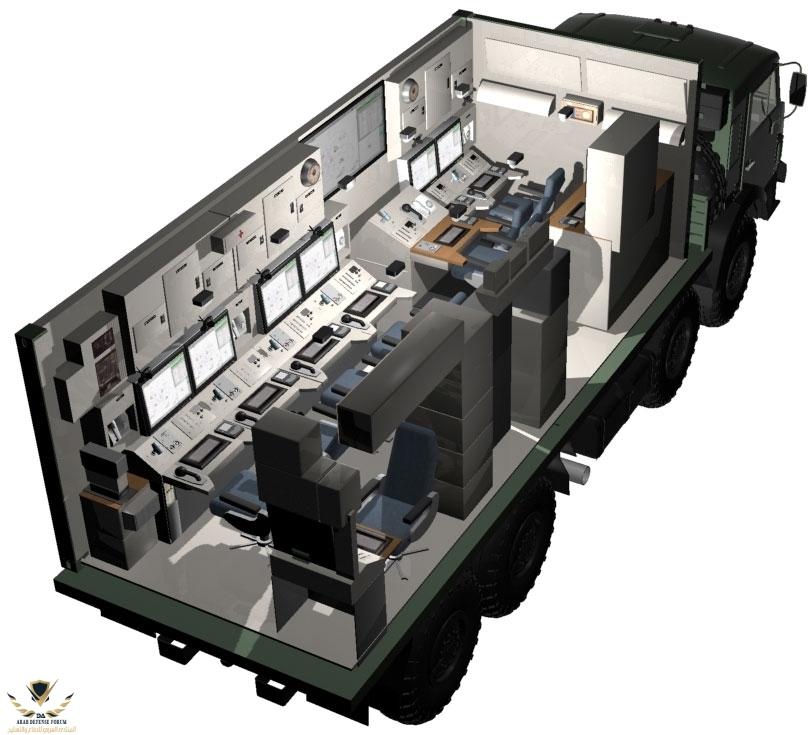

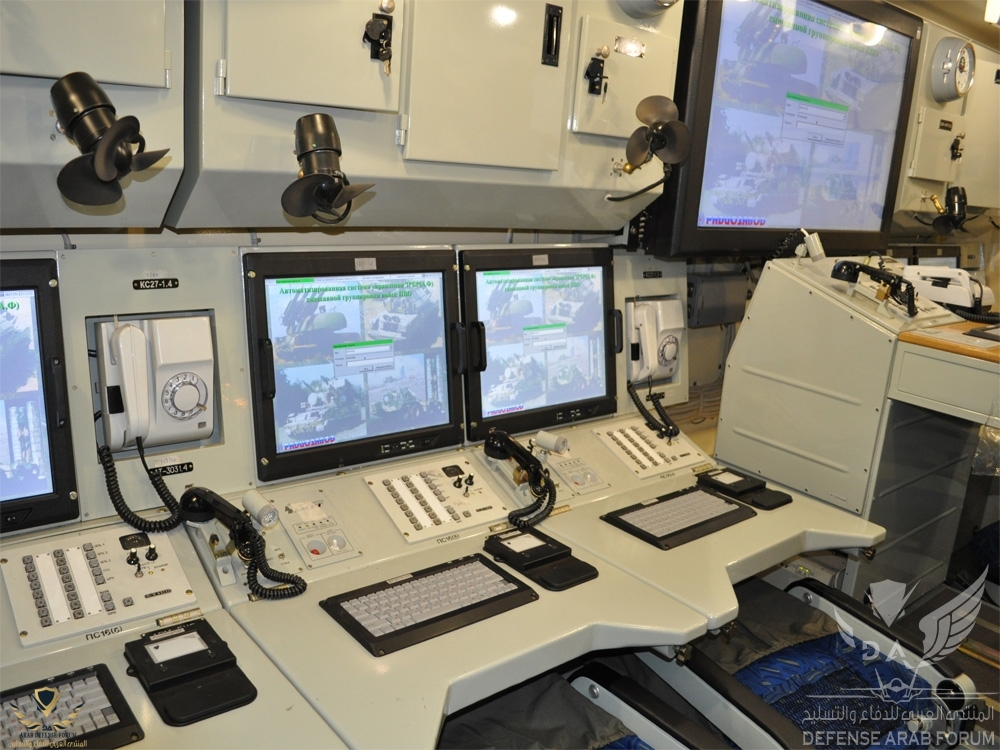

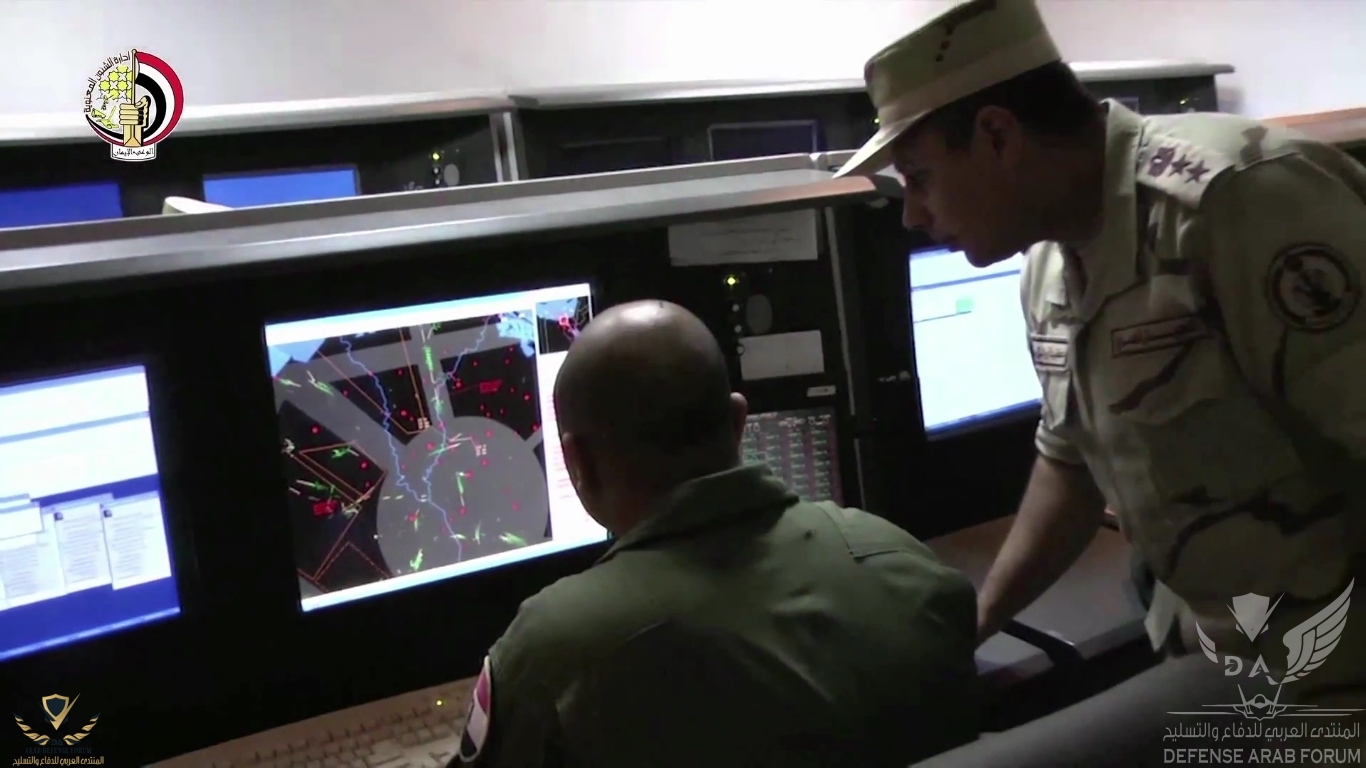

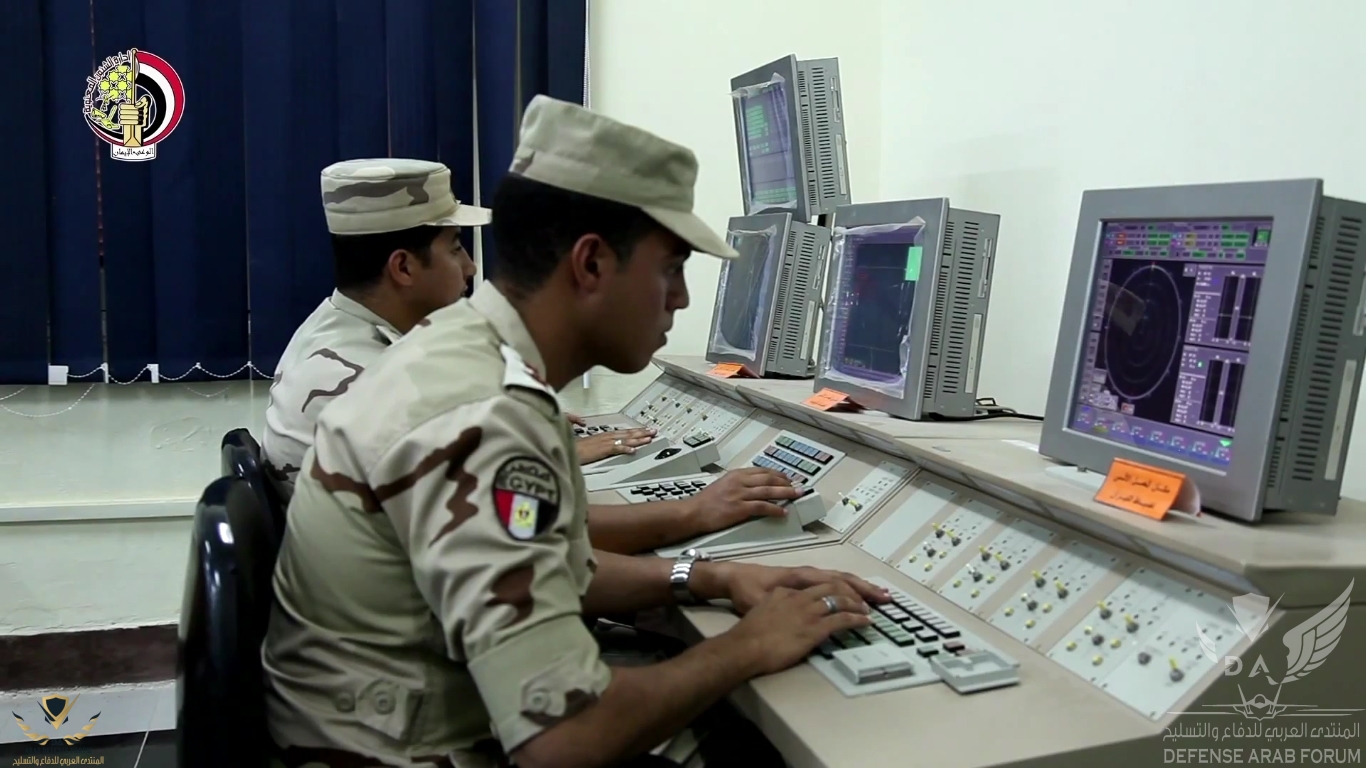

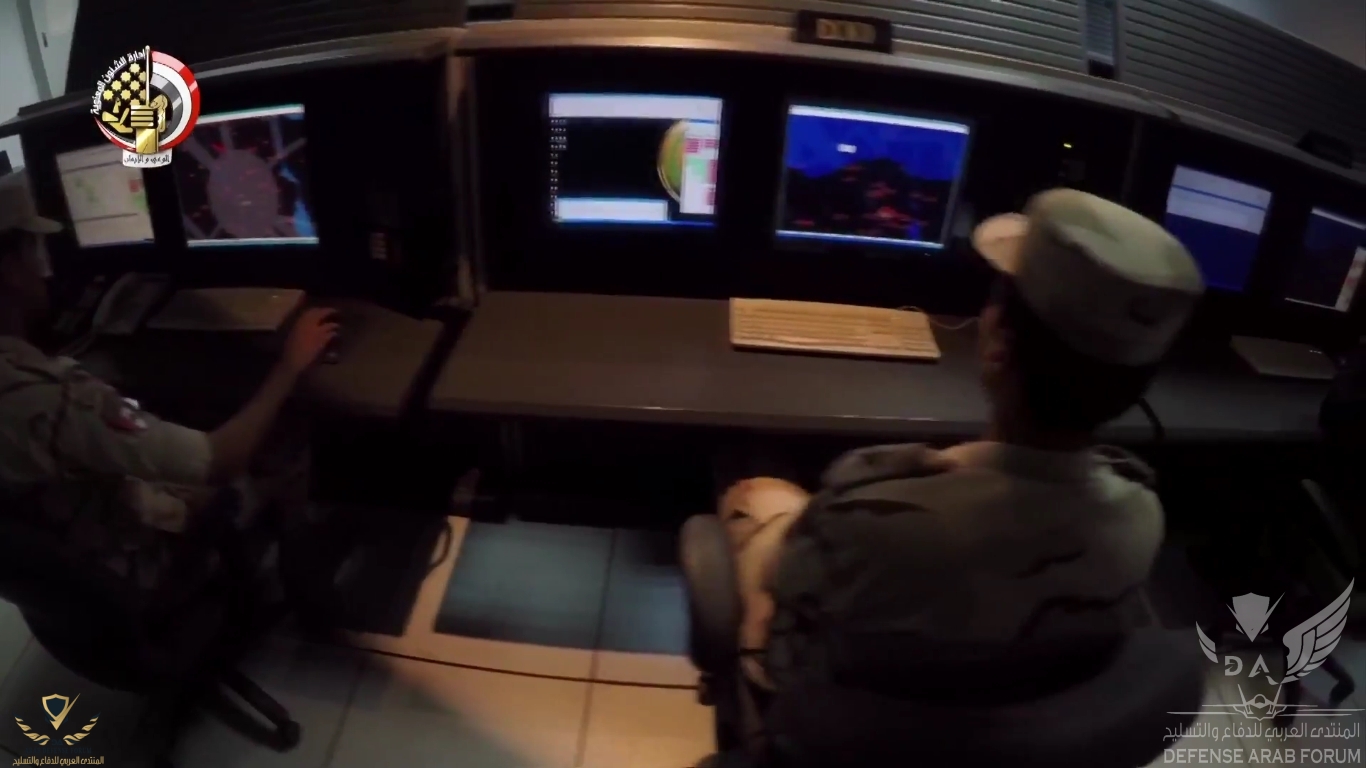

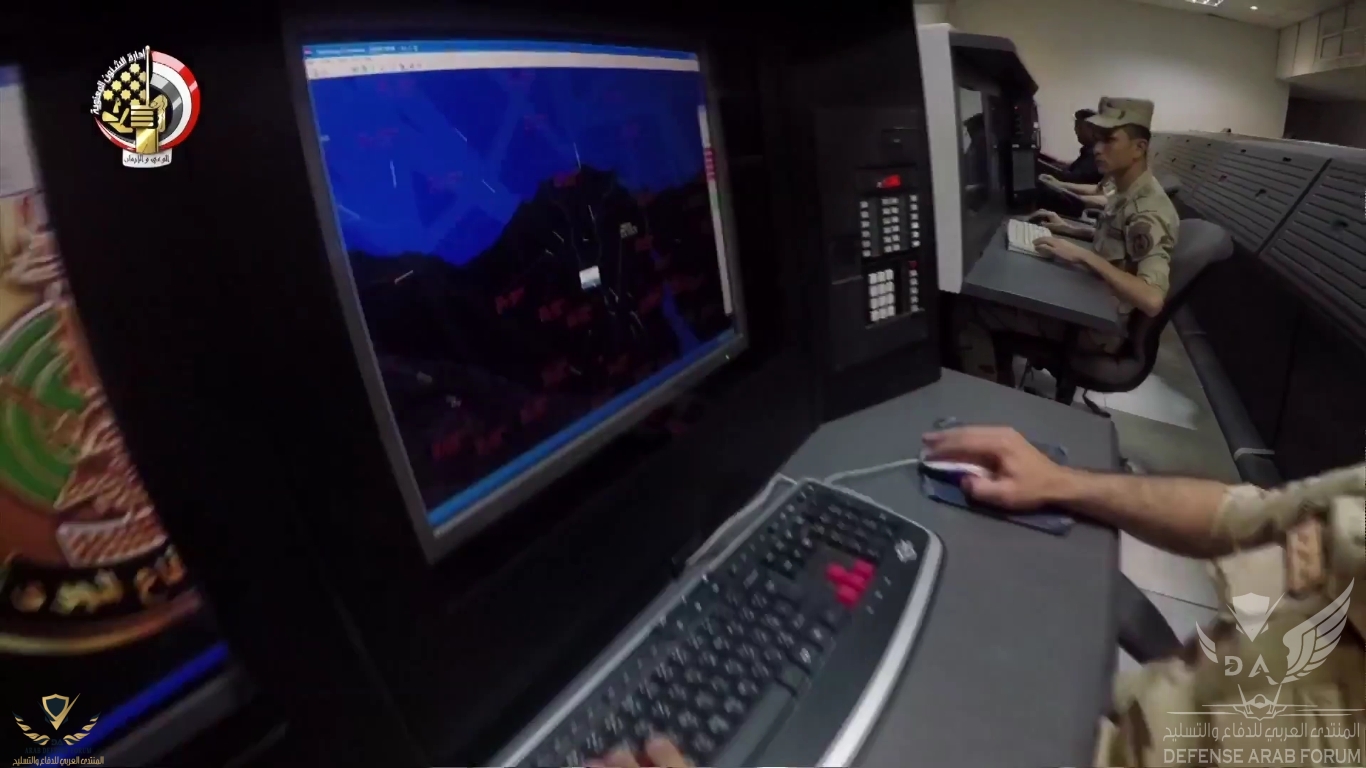

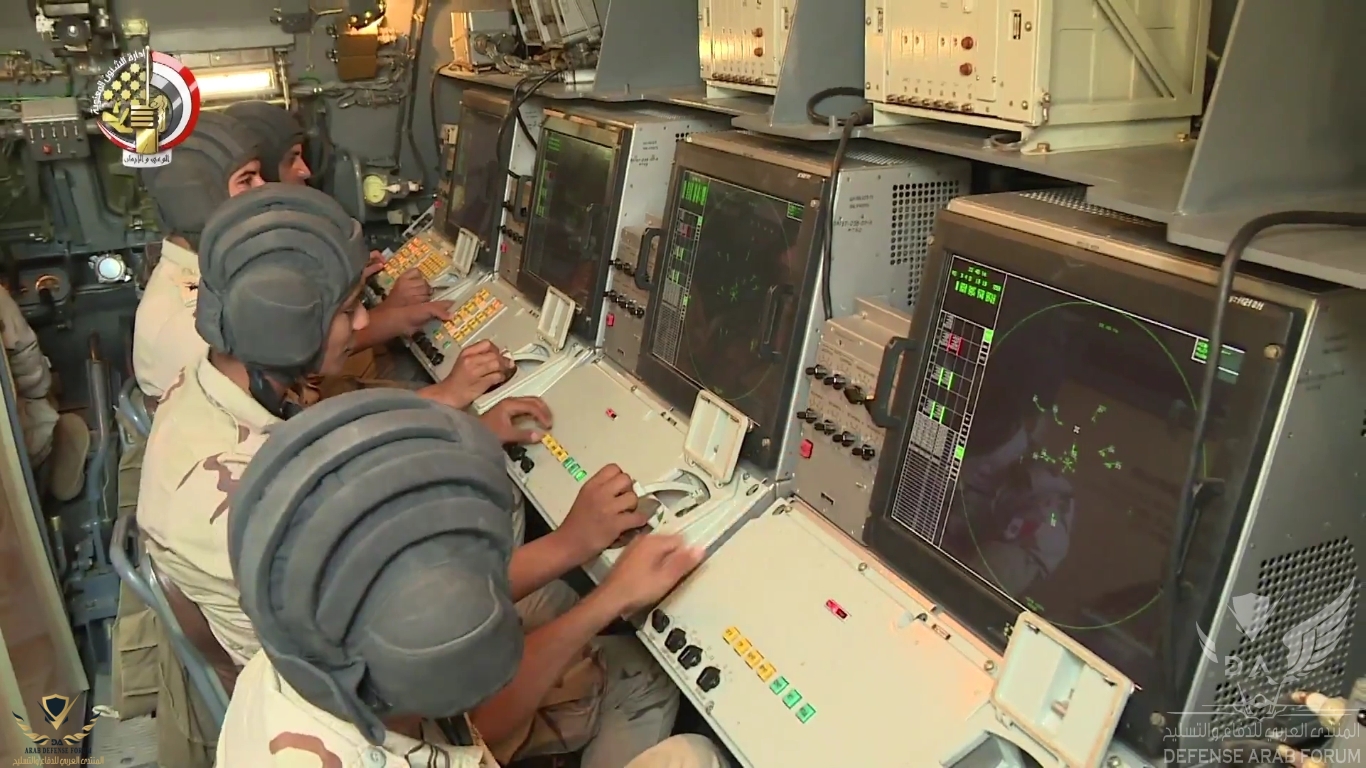

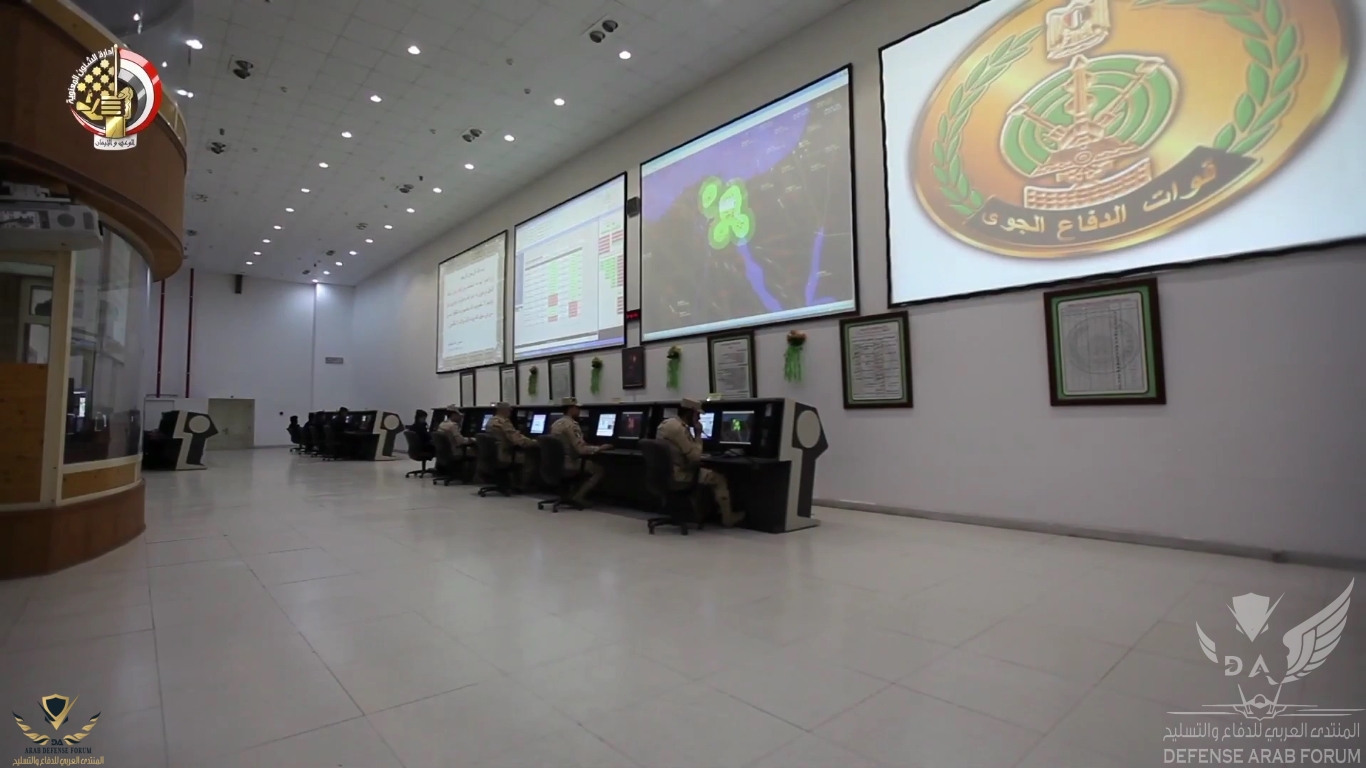

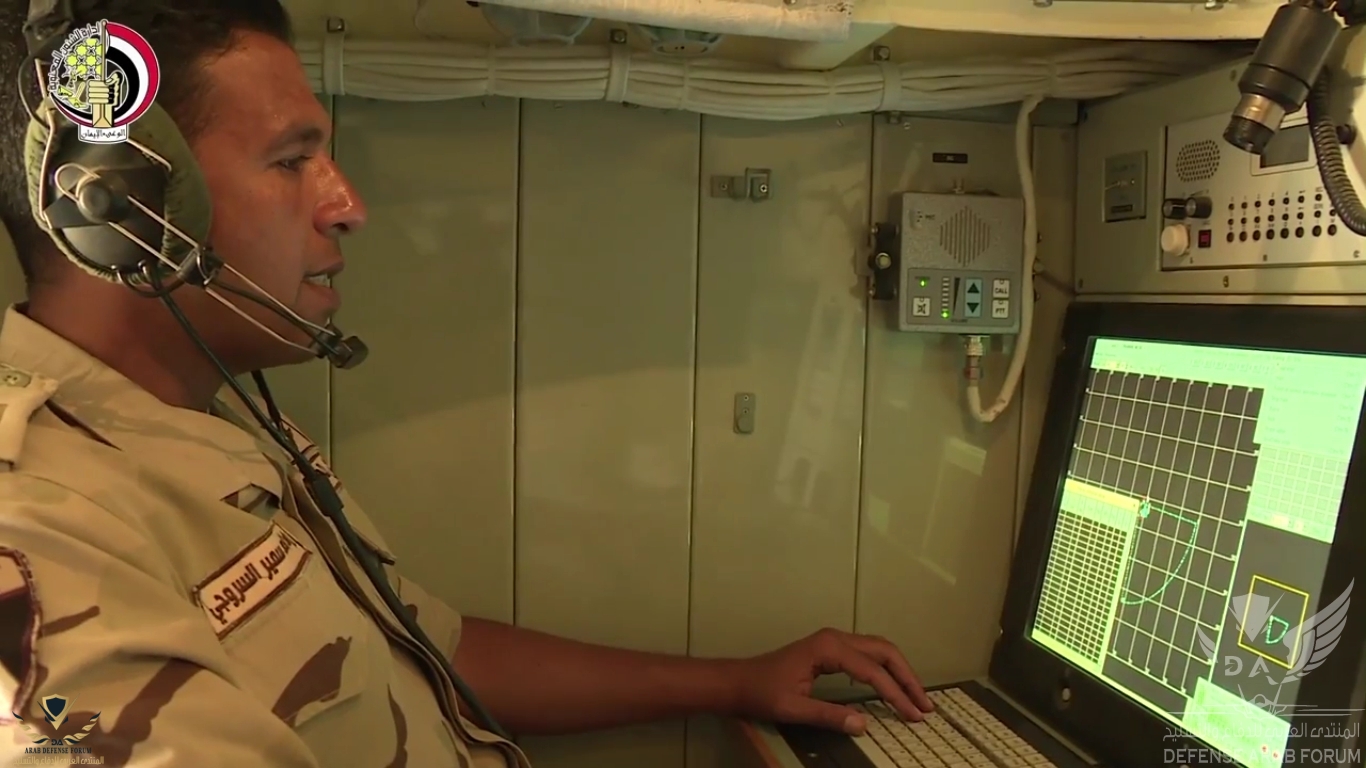

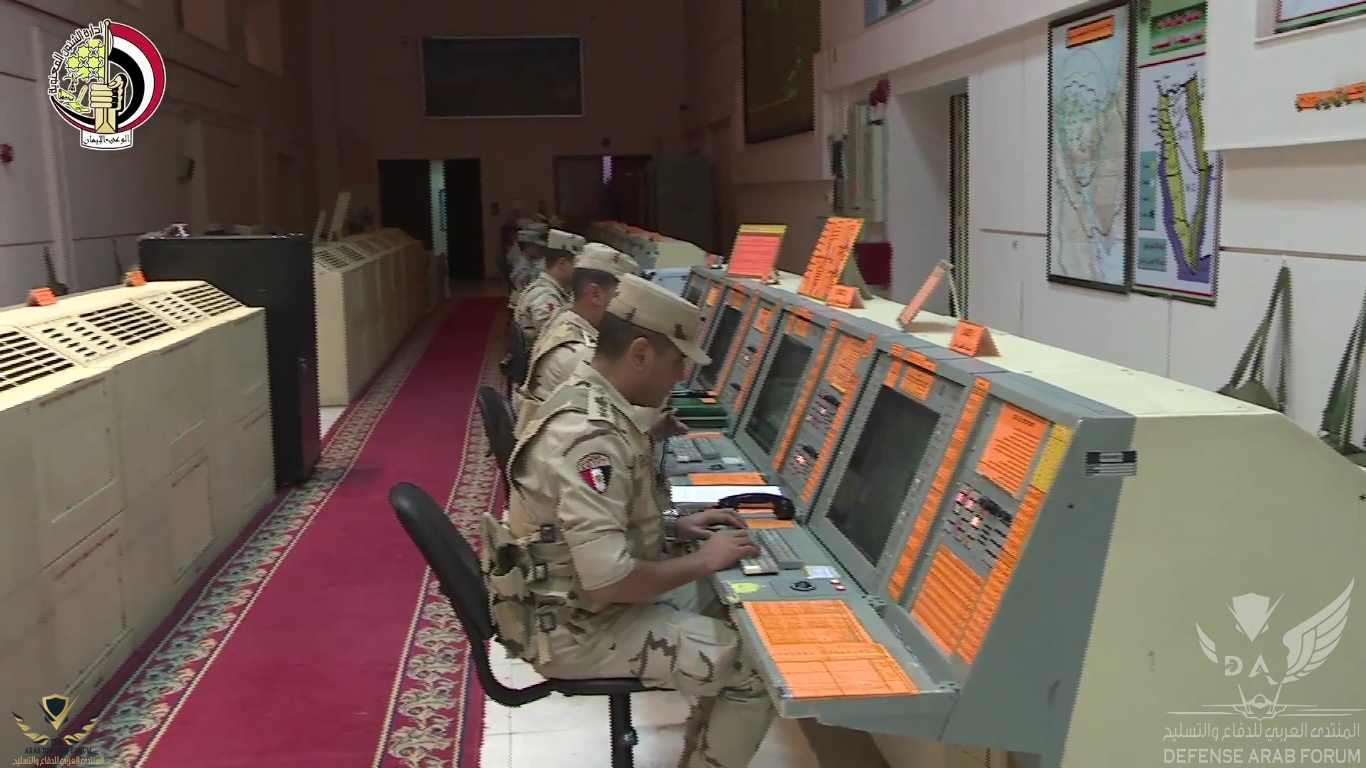

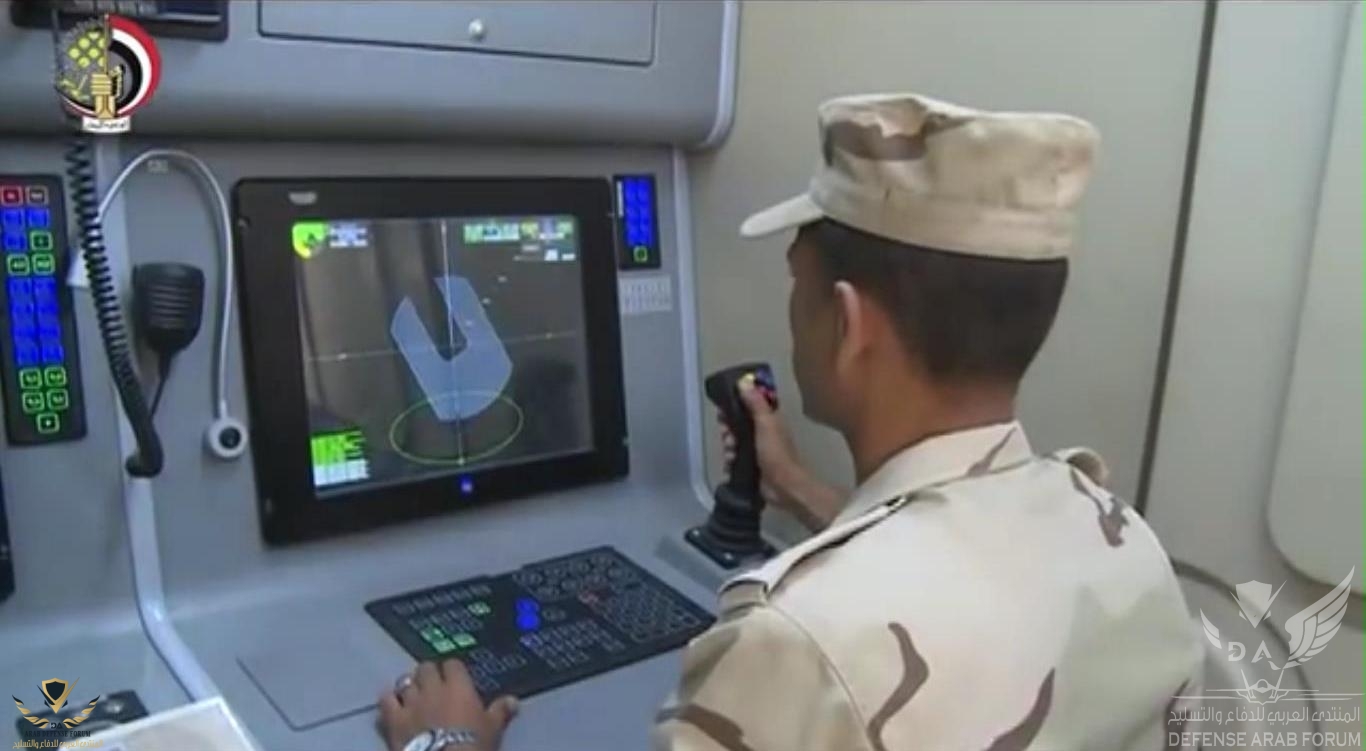

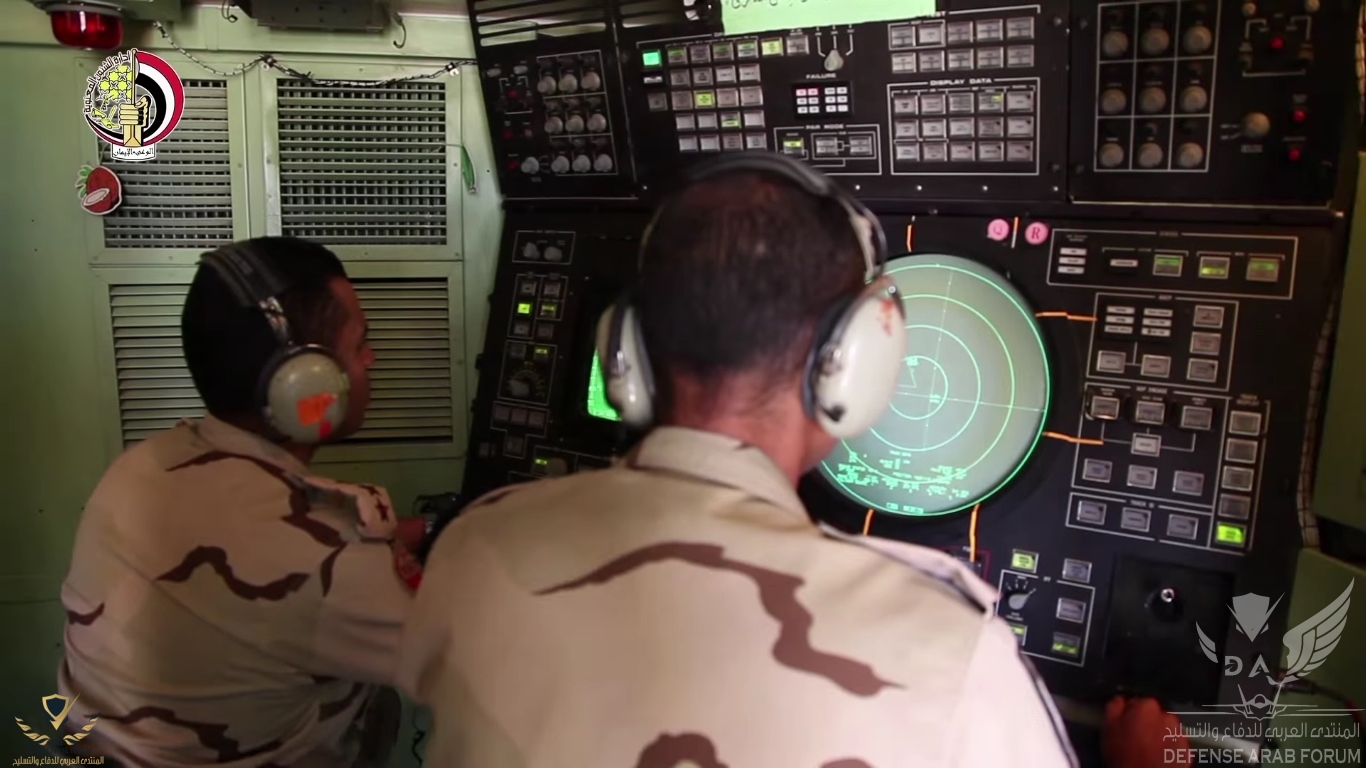

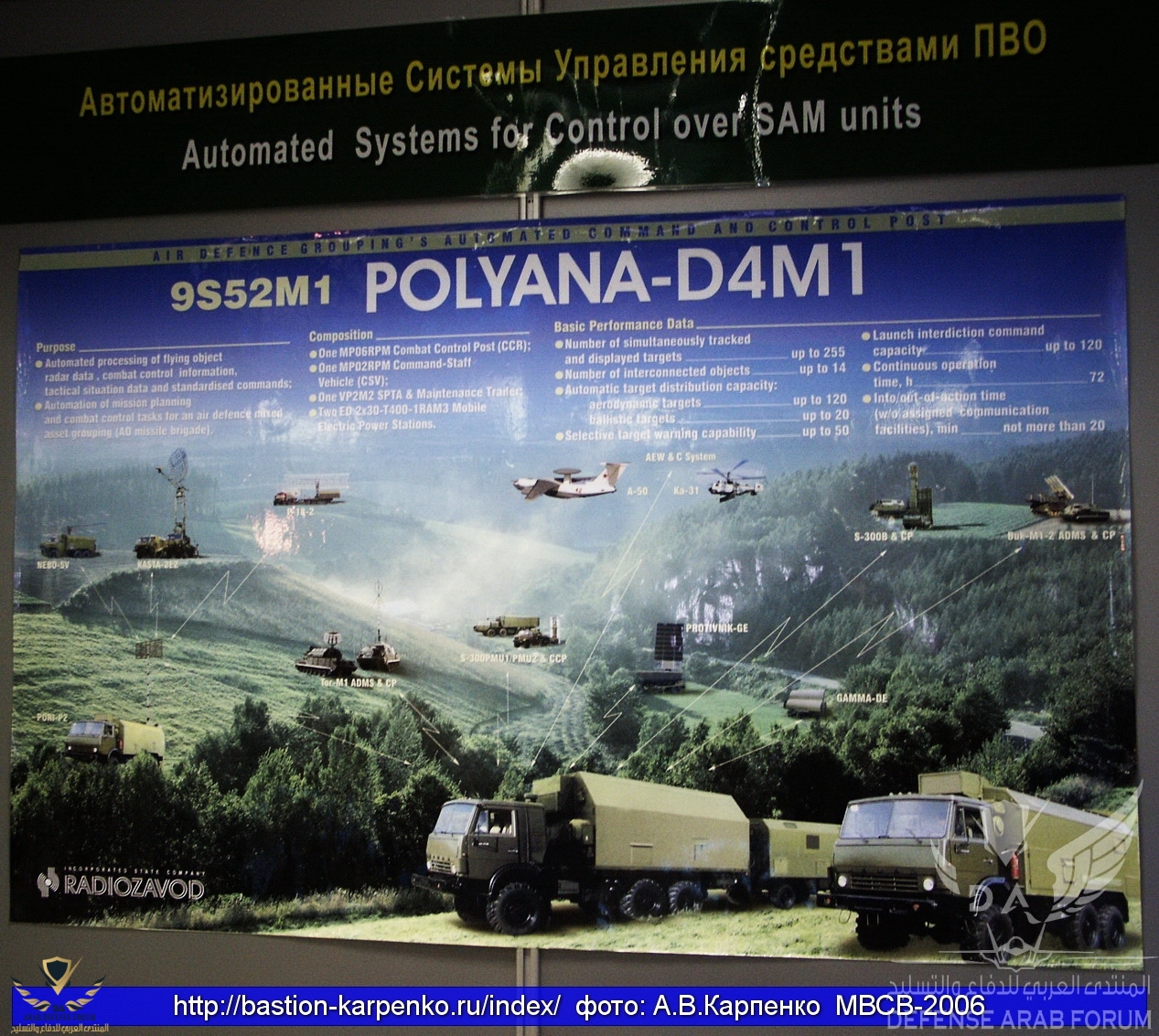

نظام القيادة والسيطرة Polyana D4M1 العامل لدى قوات الدفاع الجوي المصرية

POLYNA-D4M1_MVSV-2006_01.jpg9S52M1 Polyana-D4М1(03).jpg9S52M1 Polyana-D4М1(08).jpgPOLYNA-D4M1_MAKS-2003_03.jpg



المرفقات

abo alqasem

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
25 أغسطس 2016
المشاركات
3,322
الإعجابات
11,733
النقاط
675
الدولة
Egypt

abo alqasem

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
25 أغسطس 2016
المشاركات
3,322
الإعجابات
11,733
النقاط
675
الدولة
Egypt

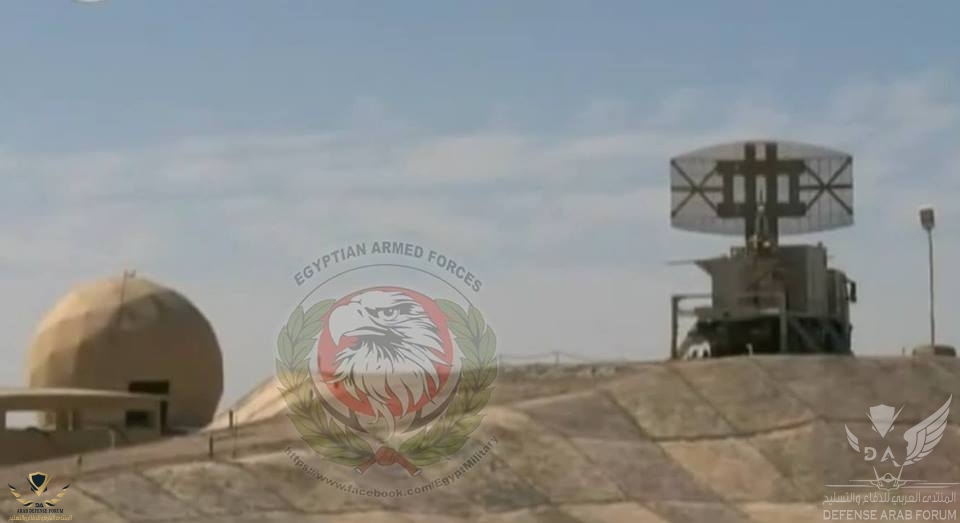

الرادار AN/TPS-63 العامل بالدفاع الجوي المصري
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
الرادار ثنائي الابعاد يستخدم في اعمال المسح الجوي وتوفير البيانات للعمليات الجوية وهو امريكي الأصل , مصر بدأت في تجميعه محليا فى شركة بنها للصناعات الالكترونية التابعة لوزارة الانتاج الحربى مع نسبة تصنيع بنسبة بدأت بـ47% كمرحلة أولى ثم 75% في المرحلة الثانية و 95% في المرحلة الثالثة وربما تكون النسبة وصلى الى 100% ويوجد منه 42 رادار في مصر الآن .

يبلغ مداه 280 كلم واقصى ارتفاع 12 كلم ويستطيع كشف الاهداف الجوية ذات المقطع الرداري المنخفض من مسافة 150 كلم ويمتلك خاصية LPI Low Probability of Intercept وهي خاصية تمتلكها الرادارات الحديثة تعتمد على التغيير السريع بين ترددات الموجات الرادارية ( القفز الترددي ) فيصعب على اجهزة الانذار RWR Radar Warning Receiver الخاصة بالطائرات ان تكتشفها او حتى تقوم بالتشويش عليها .
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
Thunderbolt

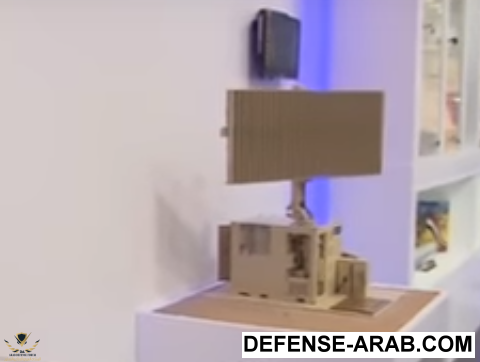

الصوره للرادار فى معرض آيدكس 2017
مشاهدة المرفق 87956

Tps-63 المطور تم زيادة المدى إلى ٣٧٠ كم


abo alqasem

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
25 أغسطس 2016
المشاركات
3,322
الإعجابات
11,733
النقاط
675
الدولة
Egypt

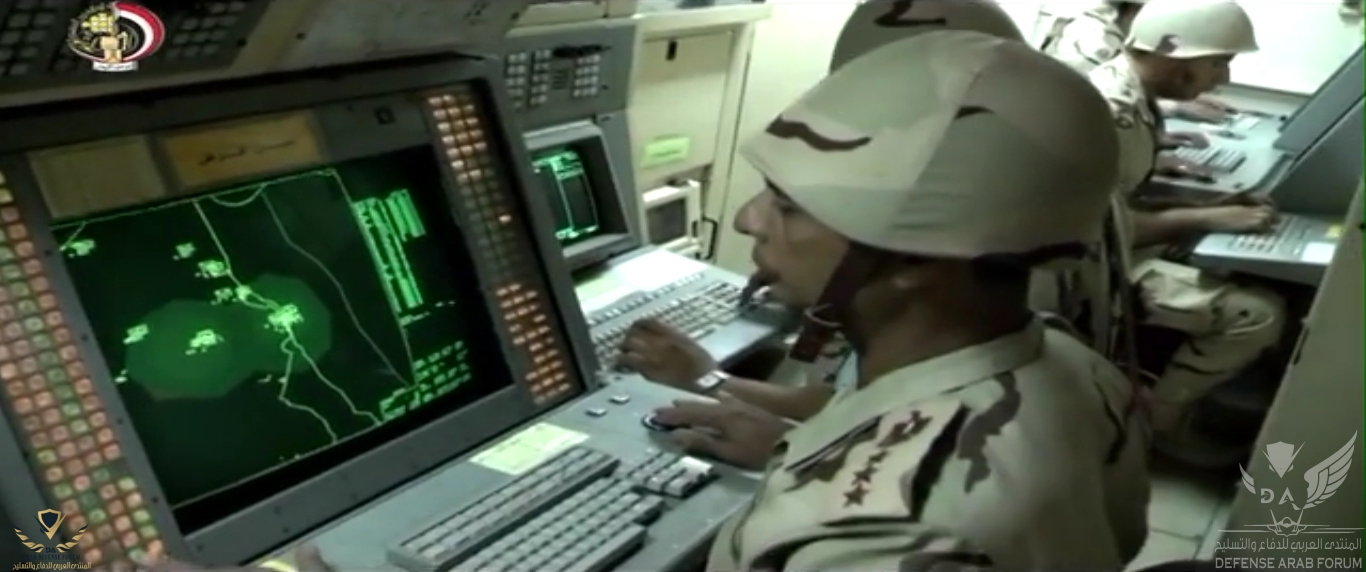

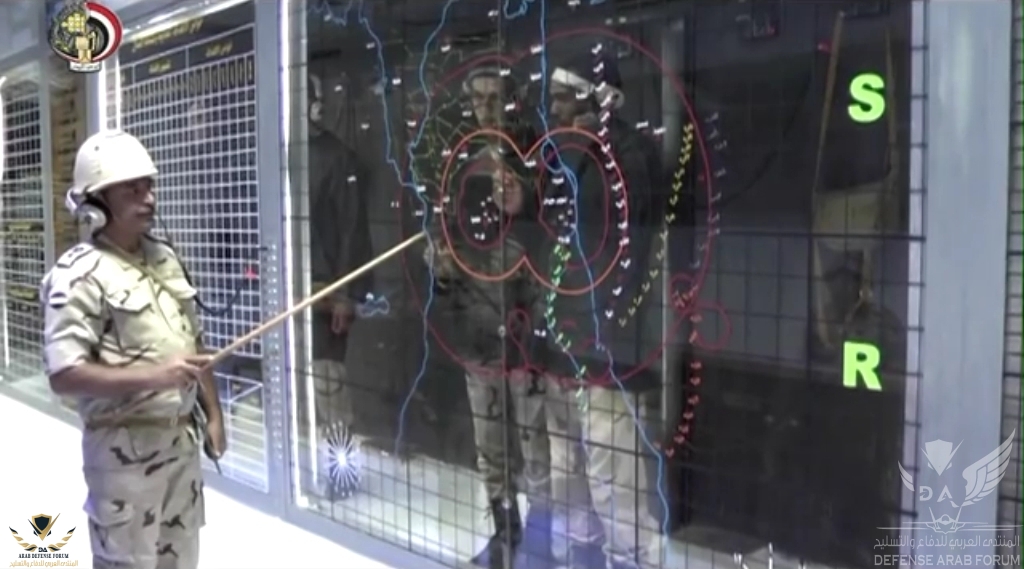

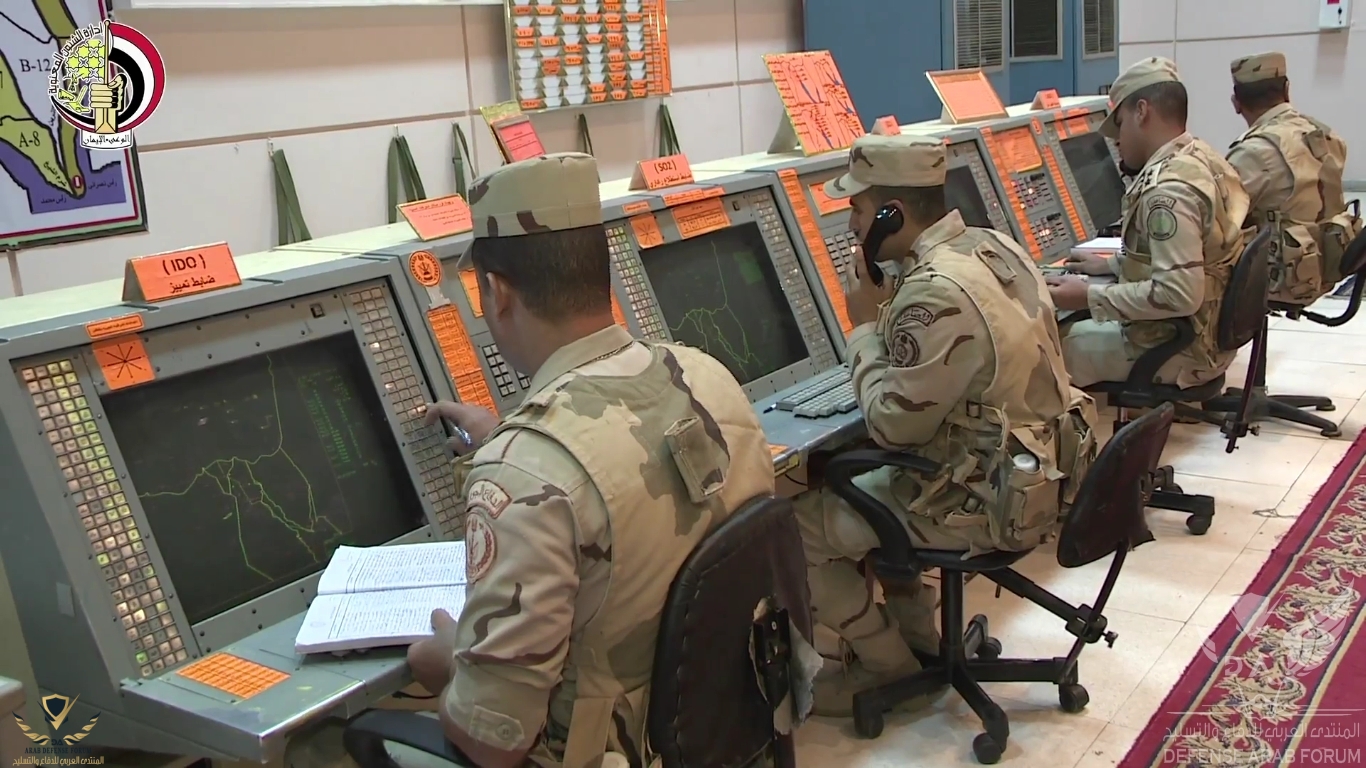

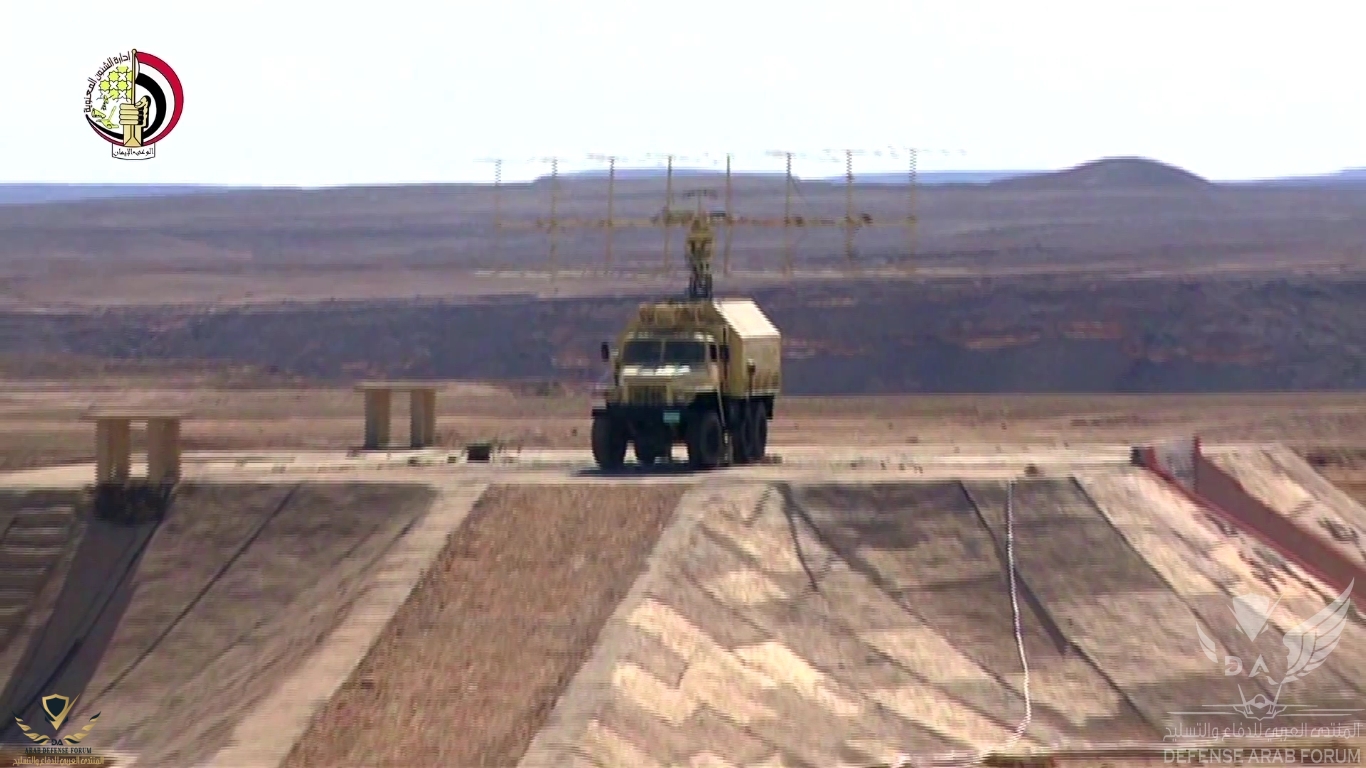

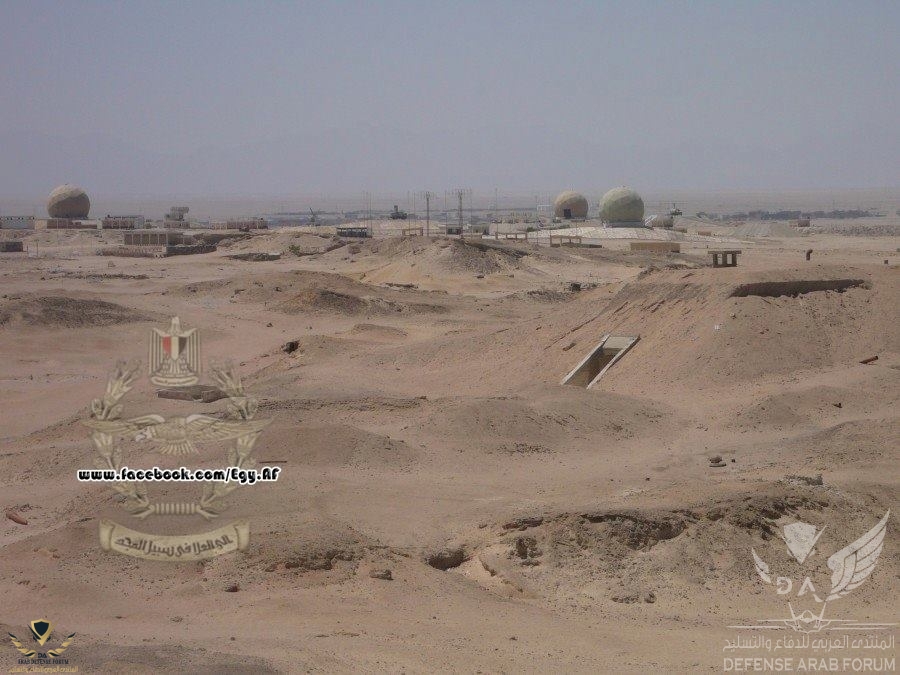

معلومة

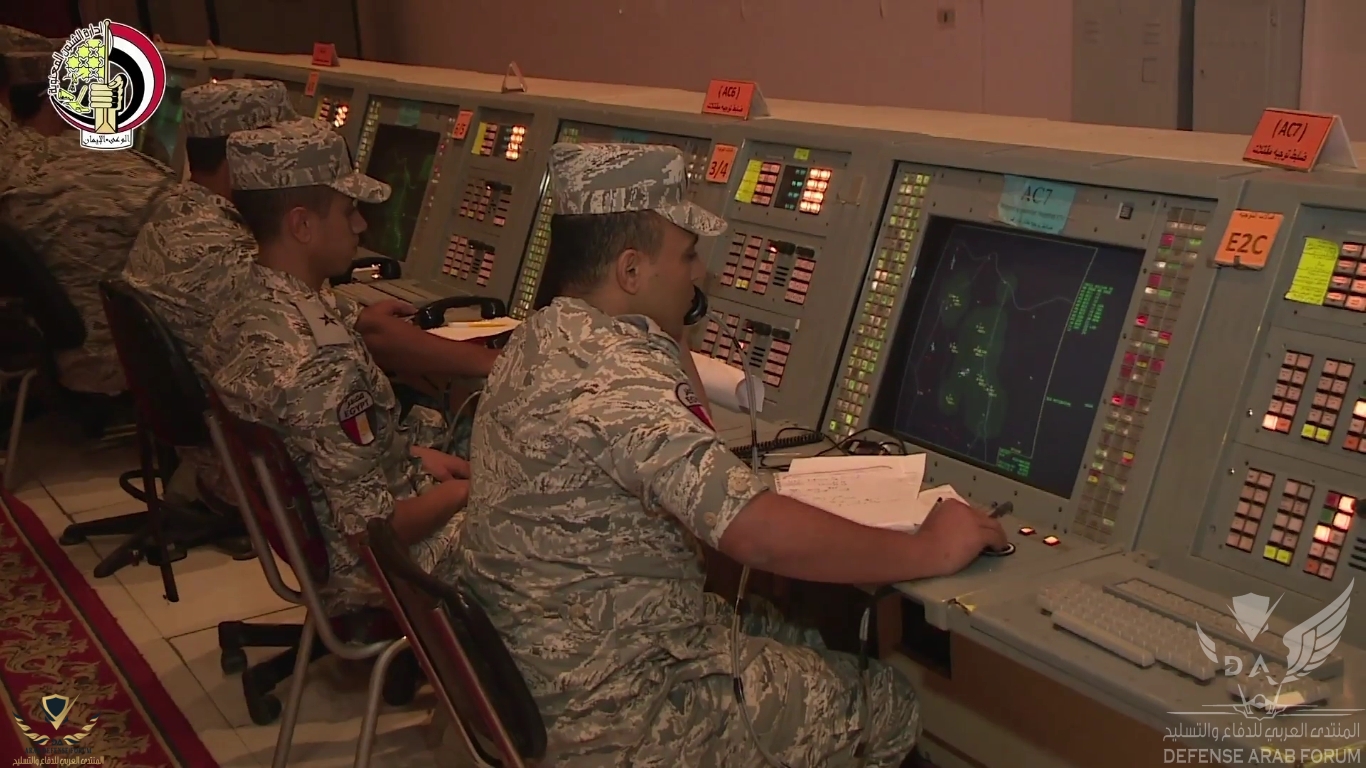

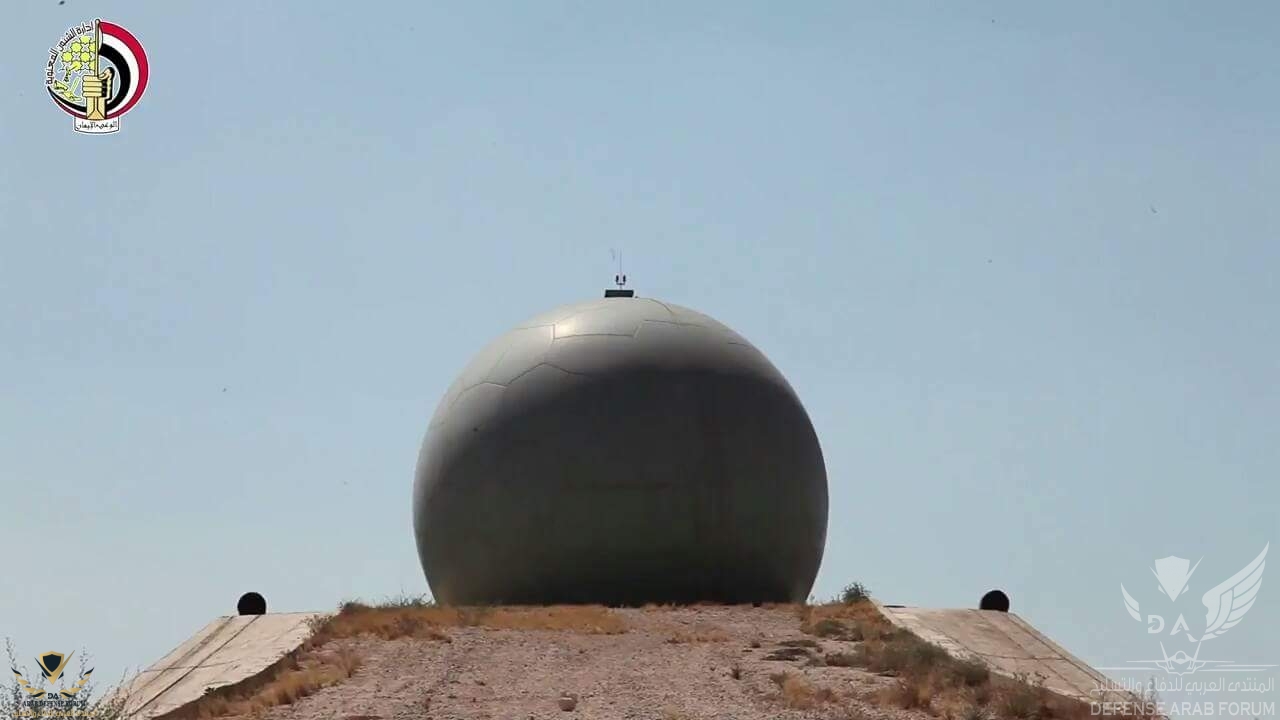

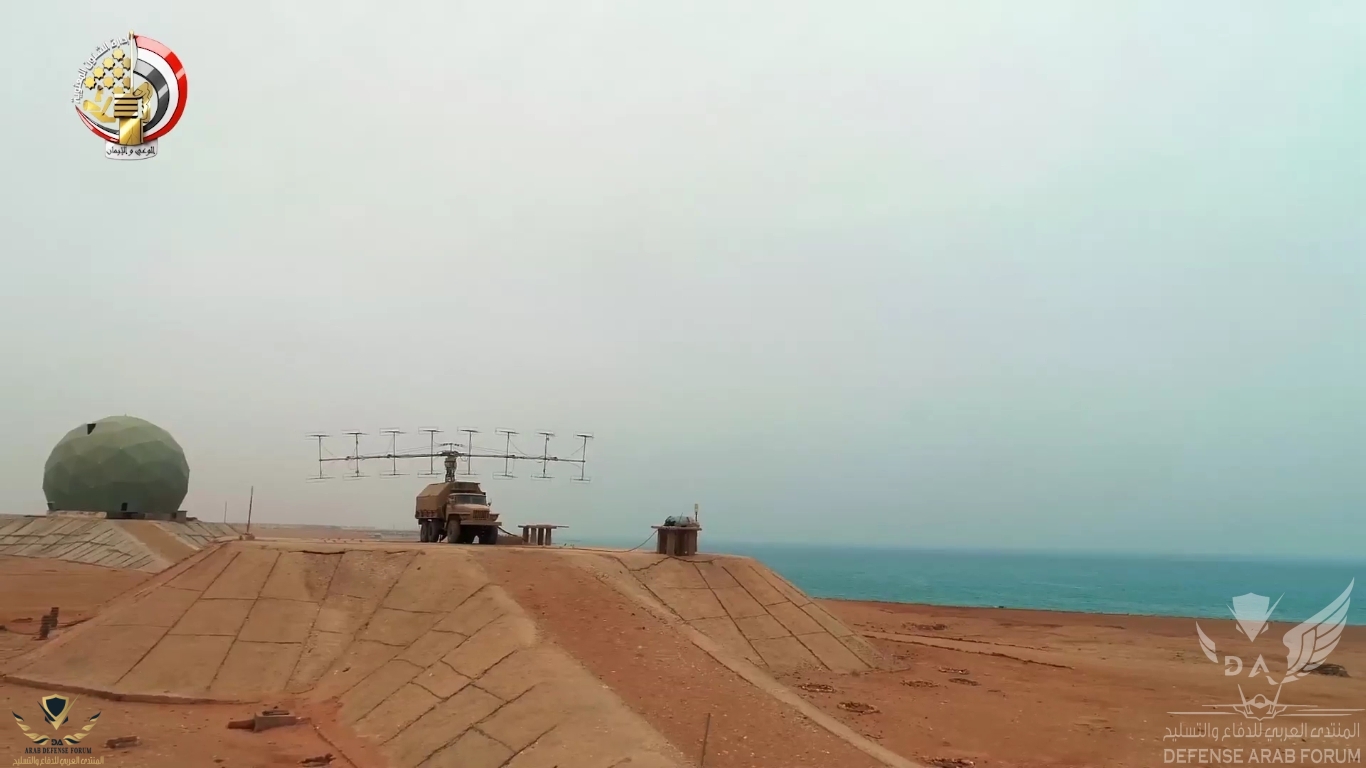

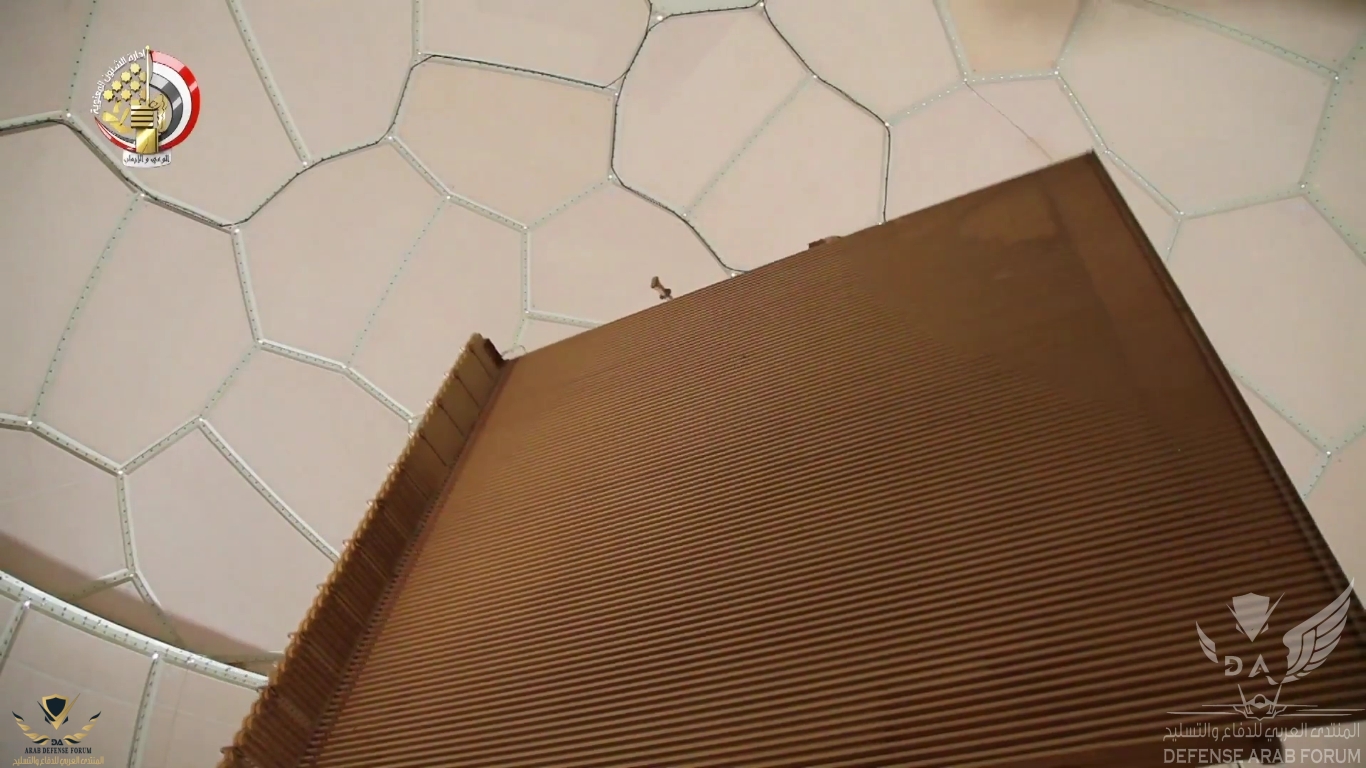

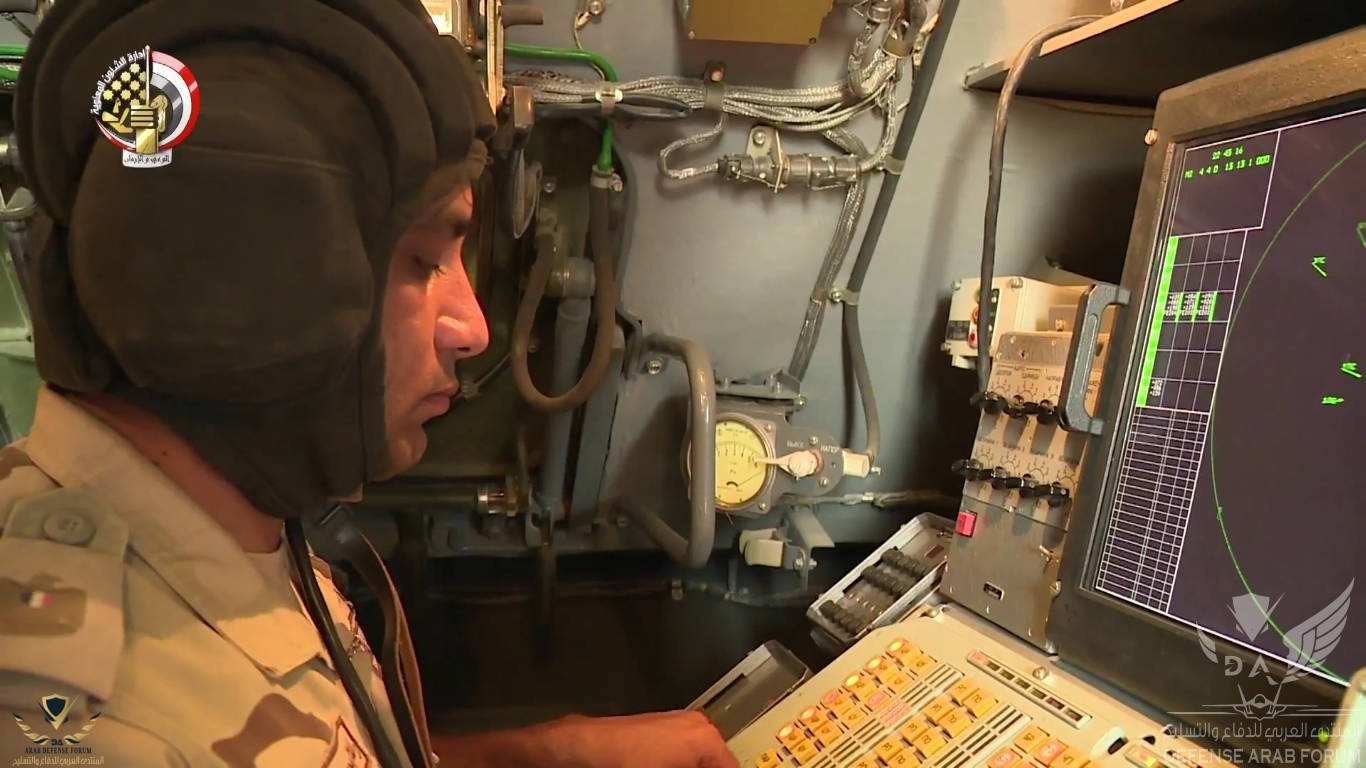

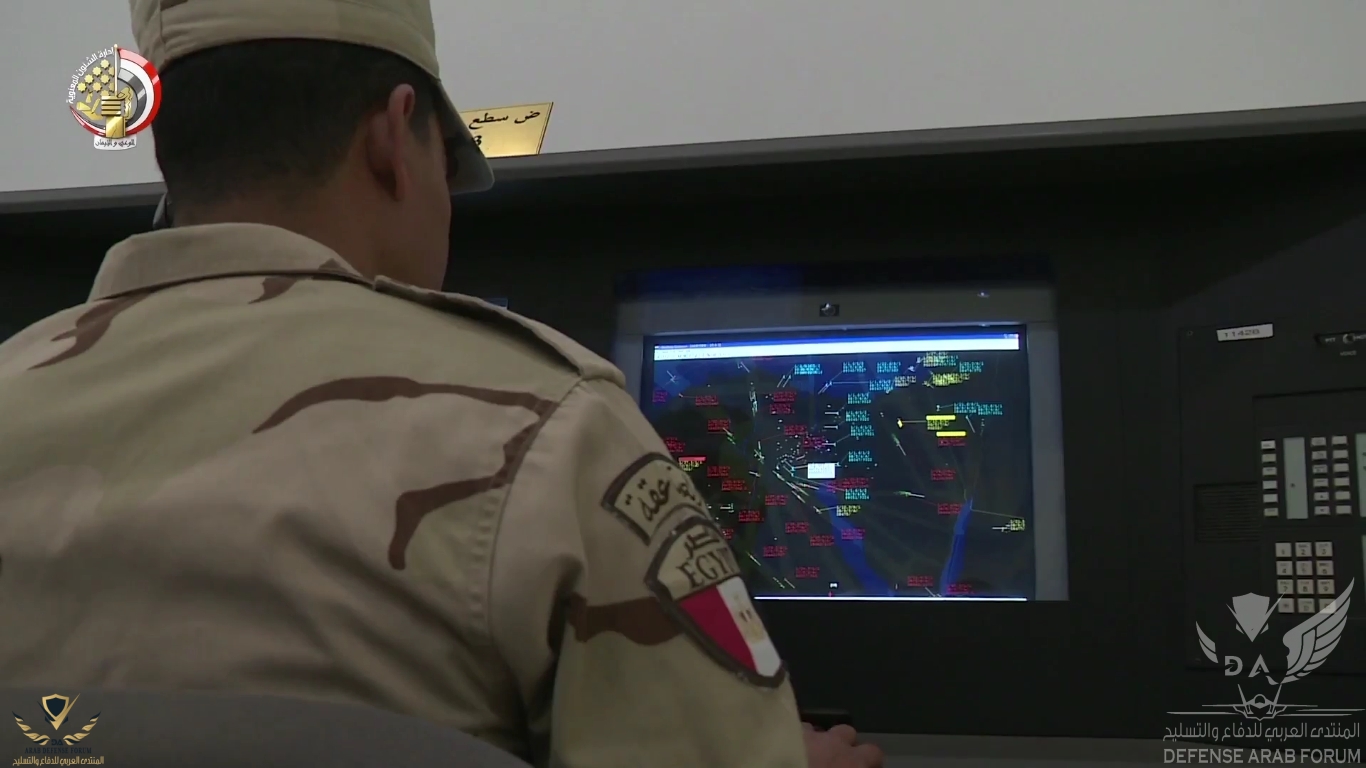

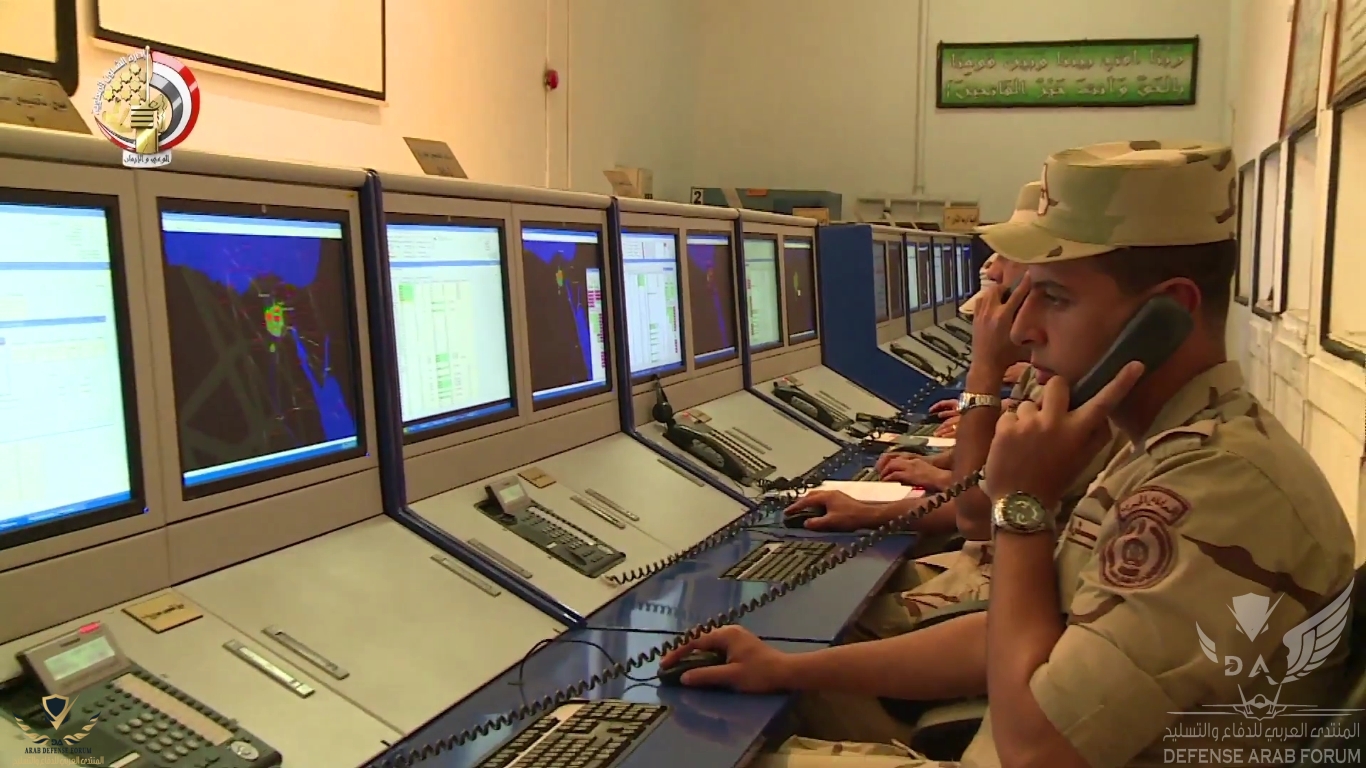

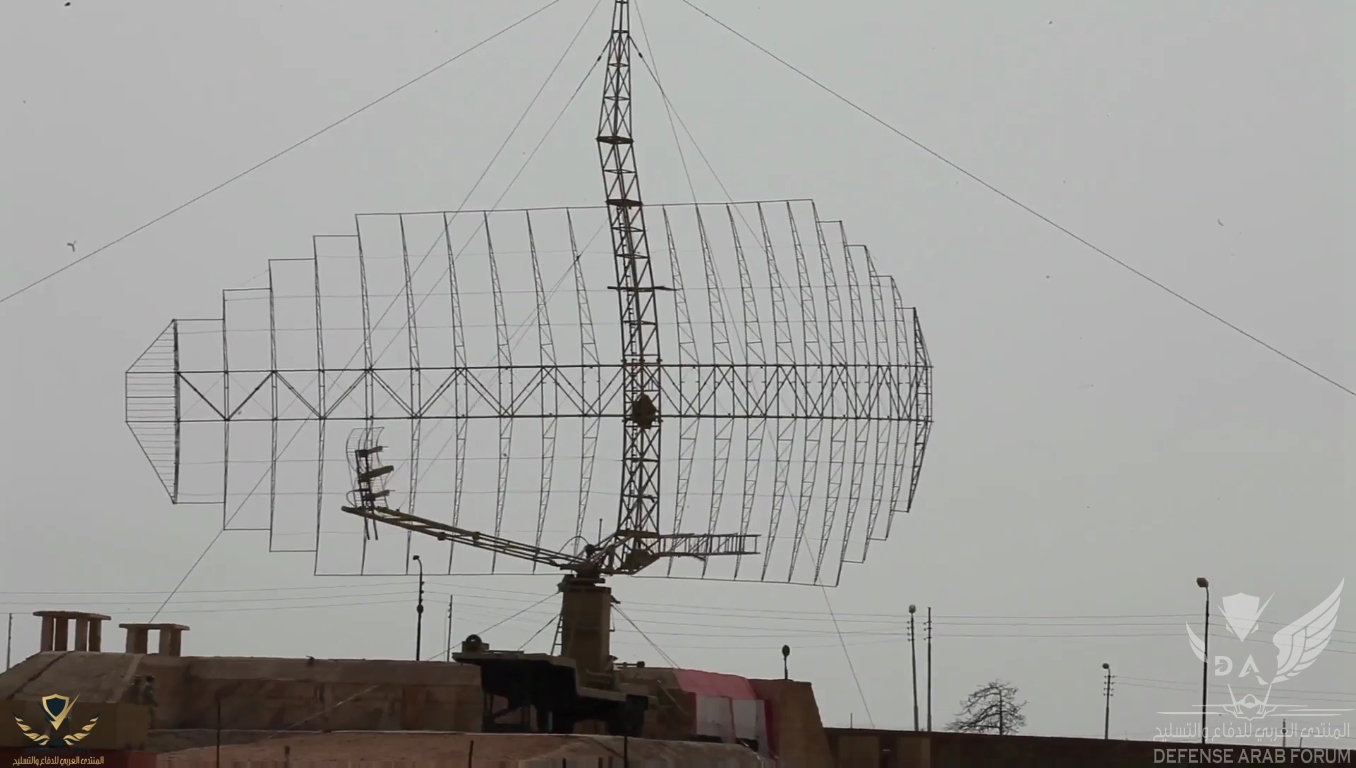

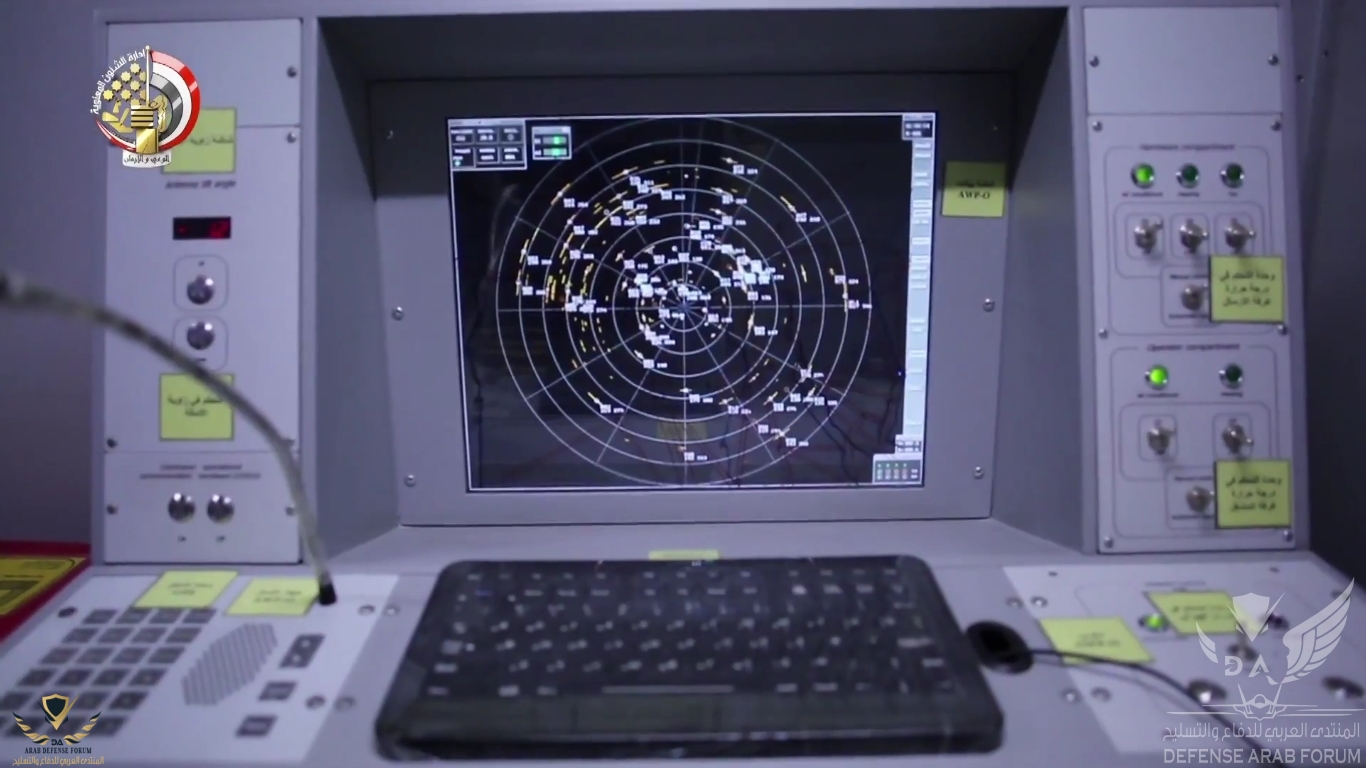

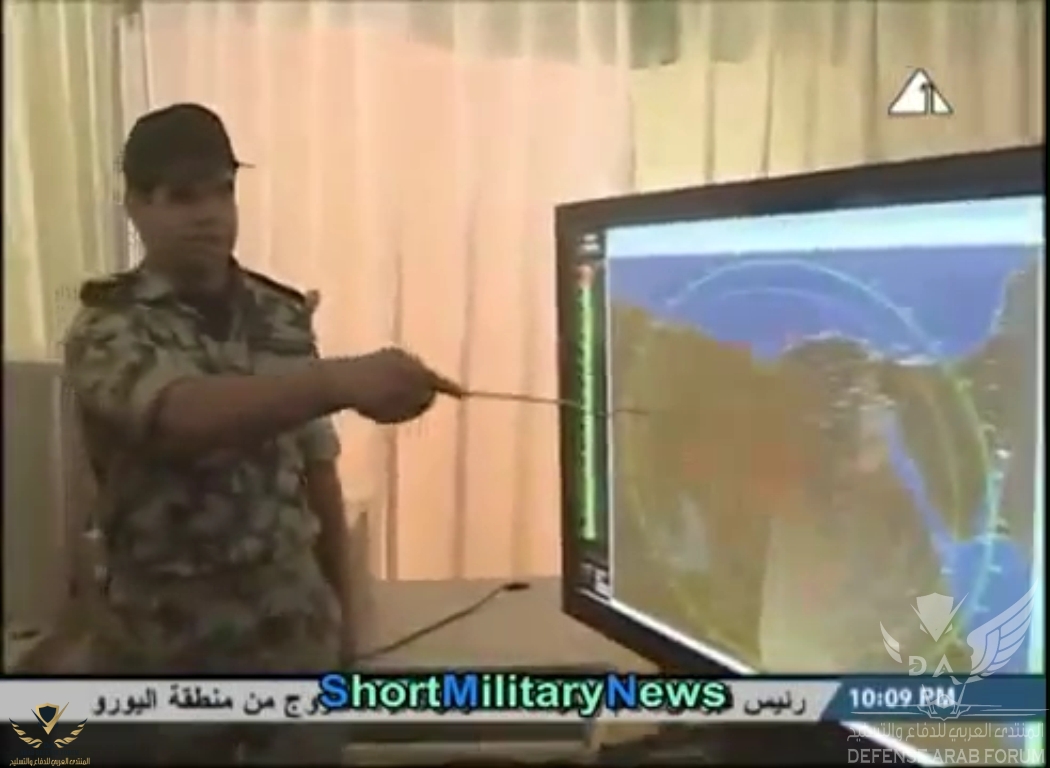

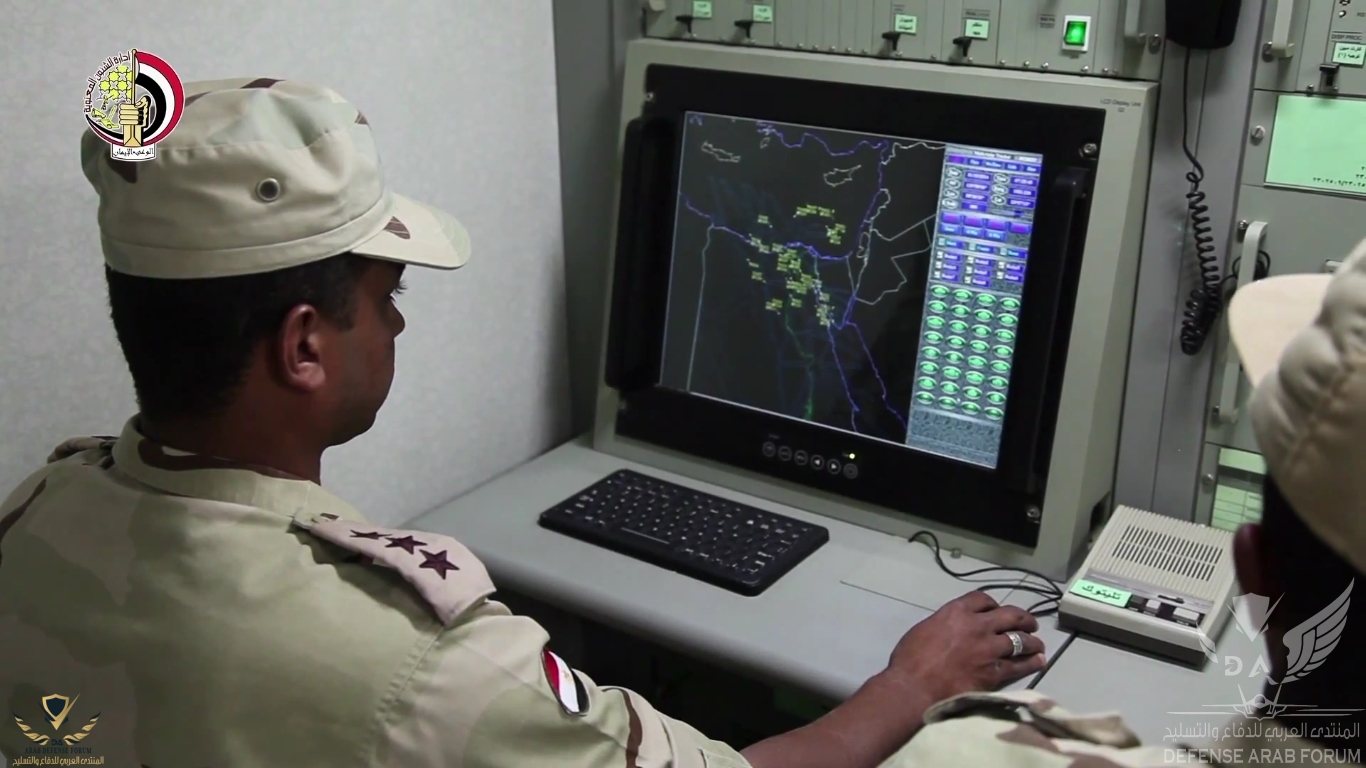

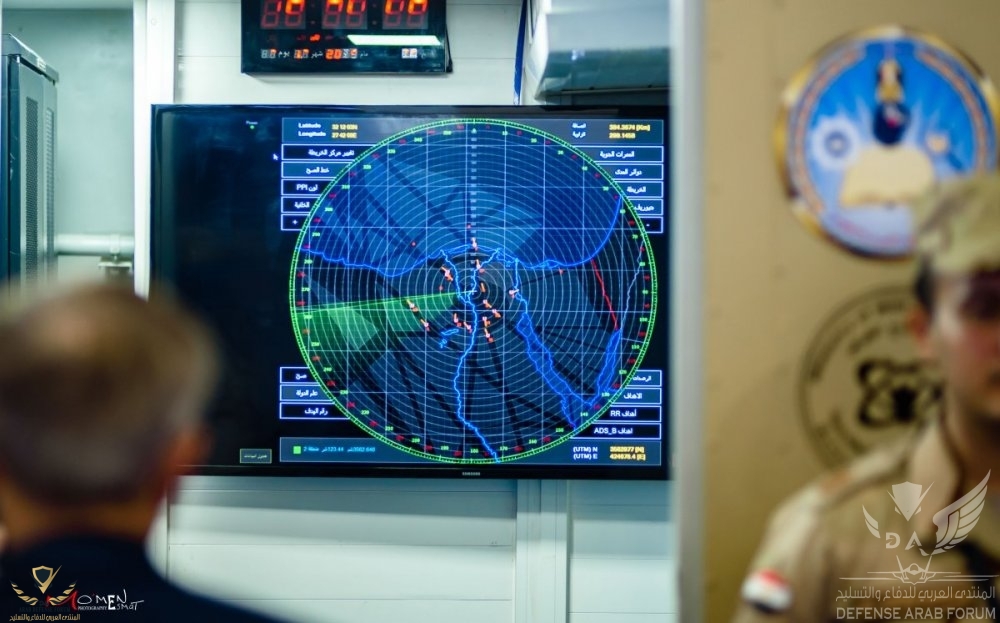

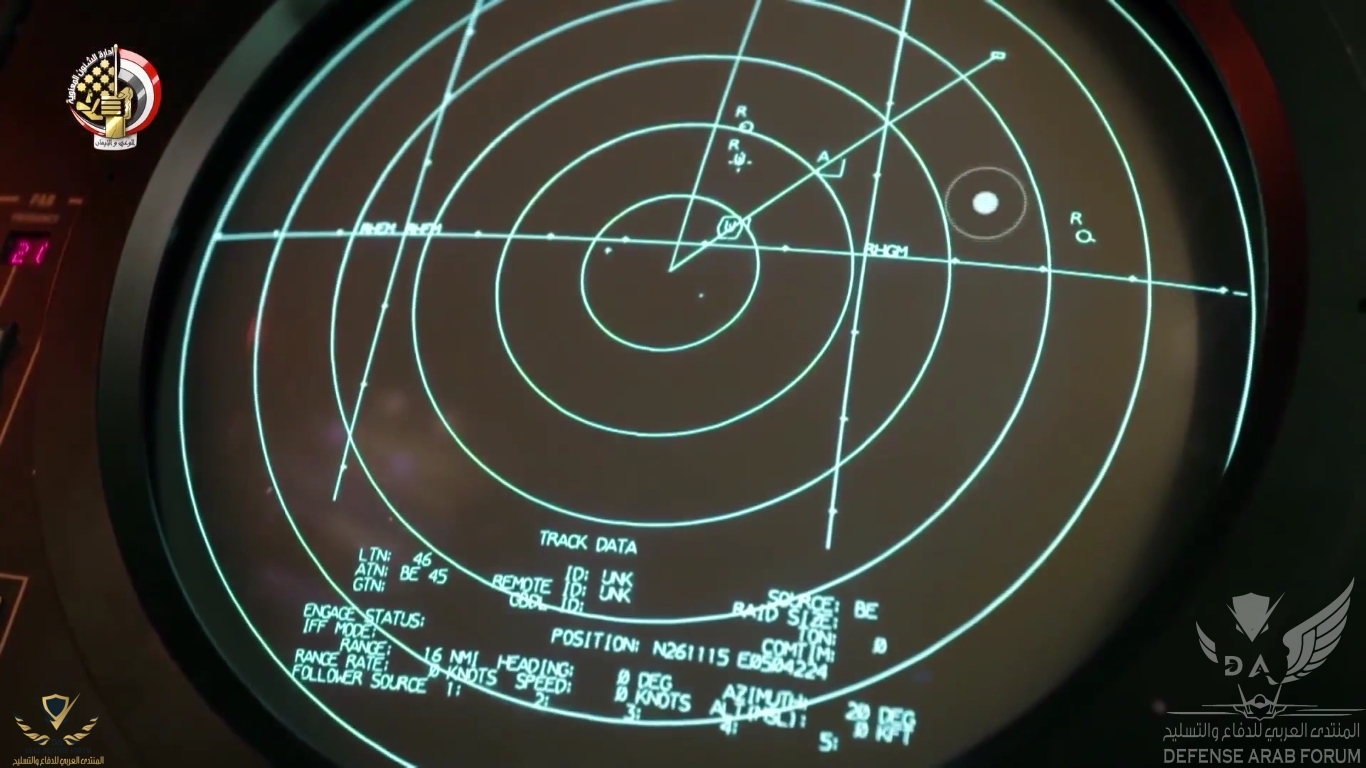

مصر تكشف بتغطيتها الرادارية القوية كافة الأهداف الجوية خارج حدودها بمئات الكيلومترات

تكشف مصر براداراتها كل مايدور فى أجواء دول الجوار فى فلسطين المحتلة والأردن وسوريا والعراق وجزء كبير من أجواء السعودية وغربا حتى عاصمة ليبيا طرابلس


كل ذلك بفضل رادارات الكشف والإنذار المبكر الأرضية بدون استخدام رادارات طائرات الإنذار المبكر E2C عين الصقر

التعديل الأخير:

abo alqasem

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
25 أغسطس 2016
المشاركات
3,322
الإعجابات
11,733
النقاط
675
الدولة
Egypt
صاروخ الشابرال المطور مداه ١٢ كم ويعمل لدى قوات الدفاع الجوي المصرية

رادار Tps-63 المطور مداه ٣٧٠ كم ويعمل لدى قوات الدفاع الجوي المصرية
