رادار الجيل الاول N036 لـ SU-57 و اشكالية البصمة الالكترونية

[Rooster]

مقدمة:

صمم رادار N036 من طرف معهد Tikhomirov NIIP لعمل على مقاتلة 'الجيل الخامس' الروسية SU-57 , و يعمل هدا الرادار الدي يستعمل تقنية المسح الالكتروني النشط AESA على النطاق الترددي X-band , و يمتلك 1552 وحدة ارسال و استقبال و تم اعطائه التعيين N036-1-01

التصميم:

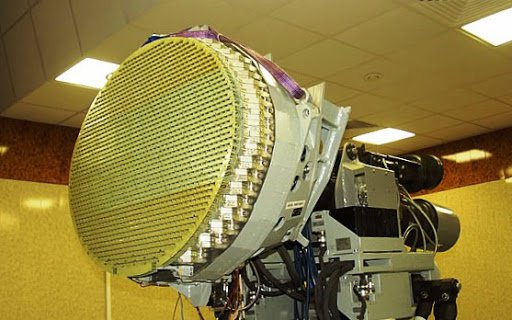

تم تصميم هوائي رادار N036 بتقنية Patch antenna و التي تسمى ايضا Slotted antenna
تعتبر هده التقنية الجيل الاول حسب التصنيفات الغربية ، خفيفة الوزن ، رخيصة و تصنيعها سهل لكن من سلبياتها تقنيا :

- نسبة الكسب الهوائي Gain الضعيفة ( كسب الهوائي “Antenna Gain”: هو معلمة أساسية للهوائي، حيث إنّه يتوافق مع قدرة الهوائي على توجيه القدرة المشعة للهوائي في اتجاه معين أو استقبال القدرة الواردة بكفاءة من اتجاه معين كما تُعرَّف بأنّها نسبة شدة الإشعاع القصوى لهوائي الاختبار إلى تلك الخاصة بالهوائي المرجعي، حيث تكون قدرة الدخل متساوية )

- الكفاءة المنخفضة Low efficiency

- عرض النطاق الترددي الضيق Narrow bandwidth

​

The patch antenna have attractive feature like light weight, low cost, low profile and also fabrication is very easy but narrow bandwidth, low gain and low efficiency are the major drawback.​

​

The most commonly used radiating antenna on the first generation of fighter active/passive phased arrays radar is patch antenna because they are the easiest to design​

على عكس تقنية Notch antenna الاحدت التي يستعملها الغرب في راداراته و التي تمتلك كسب هوائي عالي و عرض النطاق الترددي Wide Bandwidth
​

Modern active phased array moving toward Notch radiator due to their wide band characteristics and better gain than patch antenna​

سؤال: مادخل كل هده التقنيات في المعسكرين و عرض النطاق الترددي Bandwidth و الكفاءة Efficiency في البصمة الالـكترونية لـ SU-57 و لمادا لا يجب تصنيف N036 انه رادار LPI ؟

تعتمد الرادارات المزودة بخاصية LPI على عدة مبادئ و تقنيات لتقليل من امكانية رصدها من طرف انظمة الدعم الالكتروني ESM و الرادارات السلبية Passive radars و انظمة التحدير الرادارية RWR ندكر امتلة لاهم هده الاجرائات :

- طاقة البث الصغيرة Low power
- عرض النطاق الترددي عالي High bandwidth
​

Modern LPI radars with low power and high bandwidth have become difficult to detect and parameterize by conventional electronic warfare devices. LPI is that property of an emitter that, because of its low power, wide bandwidth, frequency variability, or other design attributes, makes it difficult to be detected or identified utilizing passive intercept devices such as radar warning, electronic support, and electronic intelligence receivers while it is searching for a target or engaged in target tracking. ​

Radar Fundamentals (Part II )

Introduction to Antenna Antenna is an electrical device which converts electric power into radio waves, and vice versa, antenna are used not only on radar but also on jammers, RWR and communicat…

basicsaboutaerodynamicsandavionics.wordpress.com

What exactly is the Low Probability of Intercept Radar (LPI)? - Naval Post- Naval News and Information

What exactly is the Low Probability of Intercept Radar (LPI)?

navalpost.com



[Rooster]

لطالما عانى الروس مع Bandwidth في رادارتهم حتى PESA و يمكن معرفة دلك من خلال دقة رسم الخرائط SAR متلا ادا تم مقارنة دقة BARS او IRBIS مع رادار تايفون ترانش 2​



[Nuclear]

يحيا المجرم الروسي ب 12 رادار

​



[egy13]

طبعا الموضوع منقول لكن صاحب الموضوع لم يذكر ذلك

How powerful are SU-57's radar/avionics like N036 AESA radar and L402 ECM suite as examples? Are they able to detect F-22 in a BVR or dog...

Abhirup Sengupta's answer: The Su-57’s radar has 1,552 T/R modules which makes it smaller than both F-22 (~2,000 TRMs) and F-35’s radar (~1,676 TRMs) but that’s just tip of the ice berg. The N036 is Russia’s first generation AESA radar along with Zhuk-AM on Mig-35 compared to 3rd gen. APG-77v1 an...

www.quora.com



[Nuclear]

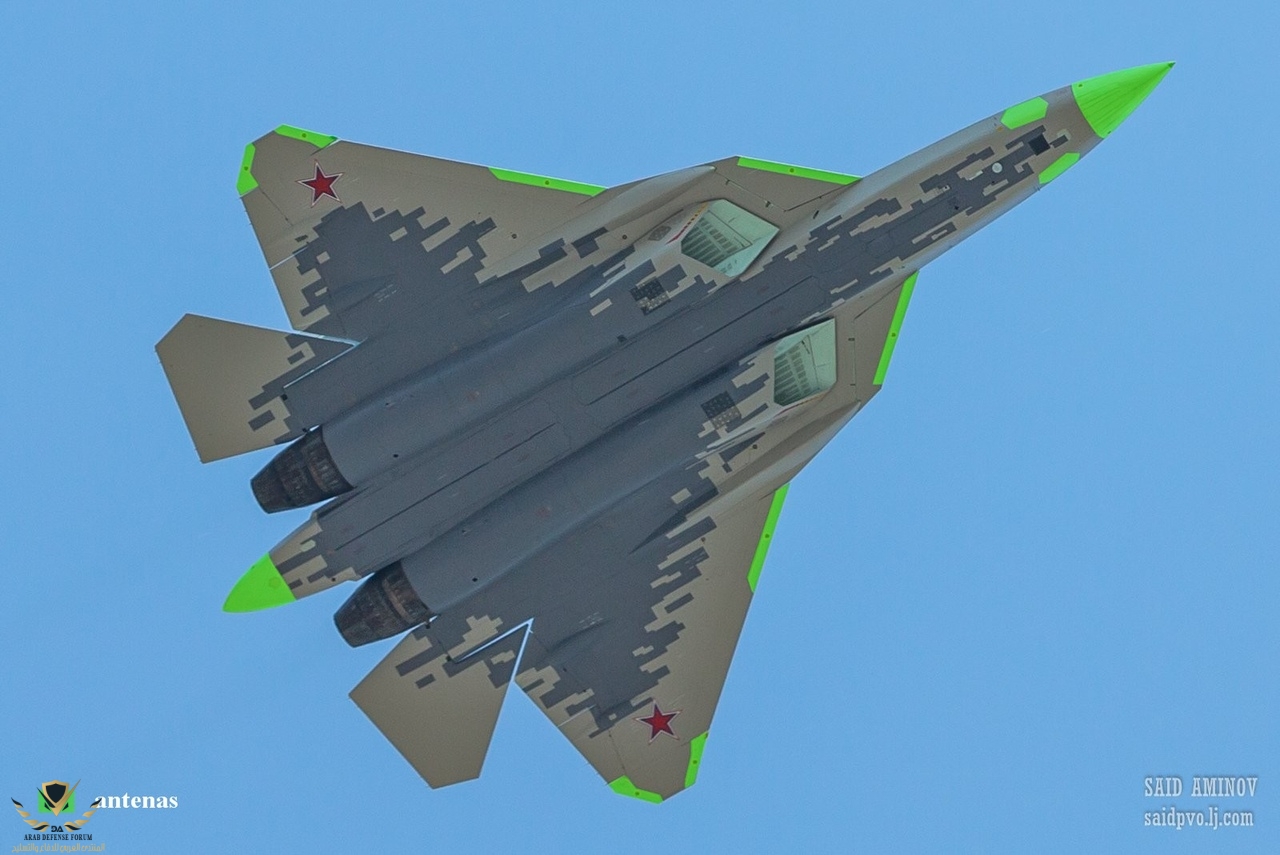

فقط رادارات 3 من N036B-1-01 على مقاتلة فيهم 1074 T/R
1 رادار N036-1-01 فيه 1522 T/R
بمجموع 2596 T/R
دون احتساب رادارات L-Band على اجنحة الذي عددهم 8​



[Rooster]

سلسة كشف اكاديب الة الدعاية الروسية

مقاتلة سوخوي SU-30MKA و معضلة التسليح التصديري

لطالما رأينا بعض العضويات مهامها فقط الانتقاص من الاسلحة الامريكية التي تقتنيها الدول العربية و نشر المغالطات حولها لهدف واحد جعلها بنفس قدرات الاسلحة الروسية المخفضة نسخة القردة* التي تصدر الى "الحلفاء". تعبير "نسخ القردة" ذكر أولا من قبل الكاتب "فيكتور سوفروف" Viktor Suvorov !! ففي كتابه "من...

defense-arab.com

الرادار الروسي N035 Irbis الخدعة التسويقية الكبرى

سوقت ولا تزال روسيا تسوق مقاتلة SU-35 انها مزودة برادار N035 IRBIS من فئة PESA بقدرات تصل 350-400 كلم ضد هدف بحجم 3 متر https://www.niip.ru/catalog/eksportnaya-produktsiya/rlsu-irbis-e/ و هدا يطرح عدة تساؤلات كيف لرادار PESA ان يتجاوز غالبية رادارات AESA الغربية من ناحية مدى الرصد بل يكون...

defense-arab.com

رادار الجيل الاول N036 لـ SU-57 و اشكالية البصمة الالكترونية

مقدمة: صمم رادار N036 من طرف معهد Tikhomirov NIIP لعمل على مقاتلة 'الجيل الخامس' الروسية SU-57 , و يعمل هدا الرادار الدي يستعمل تقنية المسح الالكتروني النشط AESA على النطاق الترددي X-band , و يمتلك 1552 وحدة ارسال و استقبال و تم اعطائه التعيين N036-1-01 التصميم: تم تصميم هوائي رادار N036...

defense-arab.com

​



[Rooster]

فقط رادارات 3 من N036B-1-01 على مقاتلة فيهم 1074 T/R
1 رادار N036-1-01 فيه 1522 T/R
بمجموع 2596 T/R
دون احتساب رادارات L-Band على اجنحة الذي عددهم 8​

يجب ان تدرسهم نظرية ان رادار Resonance يصنف Gap filler و كيفية توجيه واغلاق هاربي على الاهداف الصديقة ​



[Nuclear]

يجب ان تدرسهم نظرية ان رادار Resonance يصنف Gap filler و كيفية توجيه واغلاق هاربي على الاهداف الصديقة ​

على اقل عندما قلت ان Resonance يعتبر Gap Filler كانت مزحة
و الهاربي من وين جبتها ?



[طارق ابو القاسم]

لا والمضحك في الأمر أنه قارن بردار التايفون الي هو أزبل رادار في المعسكر الغربي ههههههههه



[Rooster]

لا والمضحك في الأمر أنه قارن بردار التايفون الي هو أزبل رادار في المعسكر الغربي ههههههههه

رادار تايفون احسن من رادار IRBIS-E و احسن من رادارات MiG-29S التي تمتلكها ميليشيات فاغنر عند حفتور ​



[ATLAS_FALCON]

ناقشوه بالمعطيات العلمية
و ليس Quora و السخرية الغريبة
توقفوا عن التهريج و ناقشو بمستوى
عال كما تفعل كل الأمم المتحضرة في
المنتديات العسكرية يا شلة البهلوانيين​



[Nuclear]

التي تمتلكها ميليشيات فاغنر عند حفتور ​

لا تعرف كيف تتحدث دون سخرية والله تحتاج مساعدة
​



[Nuclear]

ناقشوه بالمعطيات العلمية
و ليس Quora و السخرية الغريبة
توقفوا عن التهريج و ناقشو بمستوى
عال كما تفعل كل الأمم المتحضرة في
المنتديات العسكرية يا شلة البهلوانيين​

عارف نفسه غلط ليس طفل عمره 6 سنوات و اول مرة يدخل المنتدى بل هو نيته ان ينقص من قيمة اسلحة الروسية فقط لان الجزائر تشغلها وليس لنية لنشر الفائدة و يعرف ان Quora نفس انه انا اكتب مشاركة و اقول لكم انها مصدر موثوق و صحيح

اذا لا يوجد مصدر روسي رسمي او من الشركة المصنعة لا يناقشني عن الرادار و دقته فلا معلومات رسمية عنه
​



[egy13]

عيب الإحراج!

انا بس بوضح الحقيقة المنقوصة .. هو اشبه بموضوع مبني على مداخلة عضو في منتدى

ده غير ان المداخلة المنقولة ناقصة ايضا .. فلم يذكر مثلا ان رادار التايفون الايسا الحالي ايضا من الجيل الاول القديم slotted antenna



[Rooster]

انا بس بوضح الحقيقة المنقوصة .. هو اشبه بموضوع مبني على مداخلة عضو في منتدى

ده غير ان المداخلة المنقولة ناقصة ايضا .. فلم يذكر مثلا ان رادار التايفون الايسا الحالي ايضا من الجيل الاول القديم slotted antenna

غير صحيح Notch antenna .. و الموضوع لايوجد فيه نصف جملة من Quora​



[Rooster]

بعدما تتفقوا على المصادر نعود لـمحتوى ​



[egy13]

غير صحيح Notch antenna .. و الموضوع لايوجد فيه نصف جملة من Quora​

يبقى اللي انت ناقل منه ناقل من quora .. انا جبت المداخلة الاصلية والنقل واضح لكل ذي عقل

وكلامك غير صحيح نفس الكلام يذكر ان رادار captor e هو رادار slotted antenna

The EF Typhoon with similar capability requires a brand new AESA radar (ECRS Mk 2) being built with greater bandwidth to support limited EW operations[5] because a jammer requires wider bandwidth to be viable, ideally requiring a notch antenna. The current Captor-E appears to have a slotted antenna



[Rooster]

يبقى اللي انت ناقل منه ناقل من quora .. انا جبت المداخلة الاصلية والنقل واضح لكل ذي عقل

وكلامك غير صحيح نفس الكلام يذكر ان رادار captor e هو رادار slotted antenna

The EF Typhoon with similar capability requires a brand new AESA radar (ECRS Mk 2) being built with greater bandwidth to support limited EW operations[5] because a jammer requires wider bandwidth to be viable, ideally requiring a notch antenna. The current Captor-E appears to have a slotted antenna

مصادره التي نقل عنها لم تتطرق لنوع الهوائي .. و حتى ادا اسلمنا ان تايفون ستستعمل Slotted antenna فهي مقاتلة جيل رابع عكس SU-57 التي يصنفها الروس جيل خامس و شبحية.


​



[Rooster]

عارف نفسه غلط ليس طفل عمره 6 سنوات و اول مرة يدخل المنتدى بل هو نيته ان ينقص من قيمة اسلحة الروسية فقط لان الجزائر تشغلها وليس لنية لنشر الفائدة و يعرف ان Quora نفس انه انا اكتب مشاركة و اقول لكم انها مصدر موثوق و صحيح

اذا لا يوجد مصدر روسي رسمي او من الشركة المصنعة لا يناقشني عن الرادار و دقته فلا معلومات رسمية عنه
​

الجزائر لا تشغل و لم تتعاقد على SU-57 .. كدبتم الكدبة و صدقتوها
هل لهدا السبب تتباكون في الموضوع دون نقاش تقني notch antenna vs slotted antenna
​



[egy13]

مصادره التي نقل عنها لم تتطرق لنوع الهوائي .. و حتى ادا اسلمنا ان تايفون ستستعمل Slotted antenna فهي مقاتلة جيل رابع عكس SU-57 التي يصنفها الروس جيل خامس و شبحية.


​
