تحقيق ومقارنة: محركات صواريخ الكروز والدرونات السعودية
- بادئ الموضوع khalaf
- تاريخ البدء
- إنضم
- 12 أغسطس 2016
- المشاركات
- 6,676
- التفاعل
- الدولة
- إنضم
- 12 أغسطس 2016
- المشاركات
- 6,676
- التفاعل
- الدولة

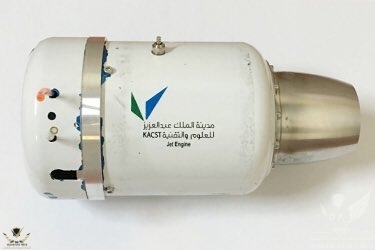

المحرك السعودي " ليس صاروخ " هو اول محاولة سعودية وتعتبر ارقامه مميزة جداً
مقارنة مع غيره من المحركات التي تصنع في دول لها عقود في صناعة المحركات.
اما المحرك الفرنسي فهو نتاج ابحاث وعلوم وخبرة وقدرات يصل عمرها القرن في عالم المحركات.
بالنسبة لنقطة الوزن ، الفارق في وزن المحرك نفسه لا يعطي خلاف كبير ، قد تعطيه نقاط
اخرى مثل الوقود ونوعه واستهلاكه وتصميم العربة " درون او صاروخ " التي سيحملها المحرك ووزنها.

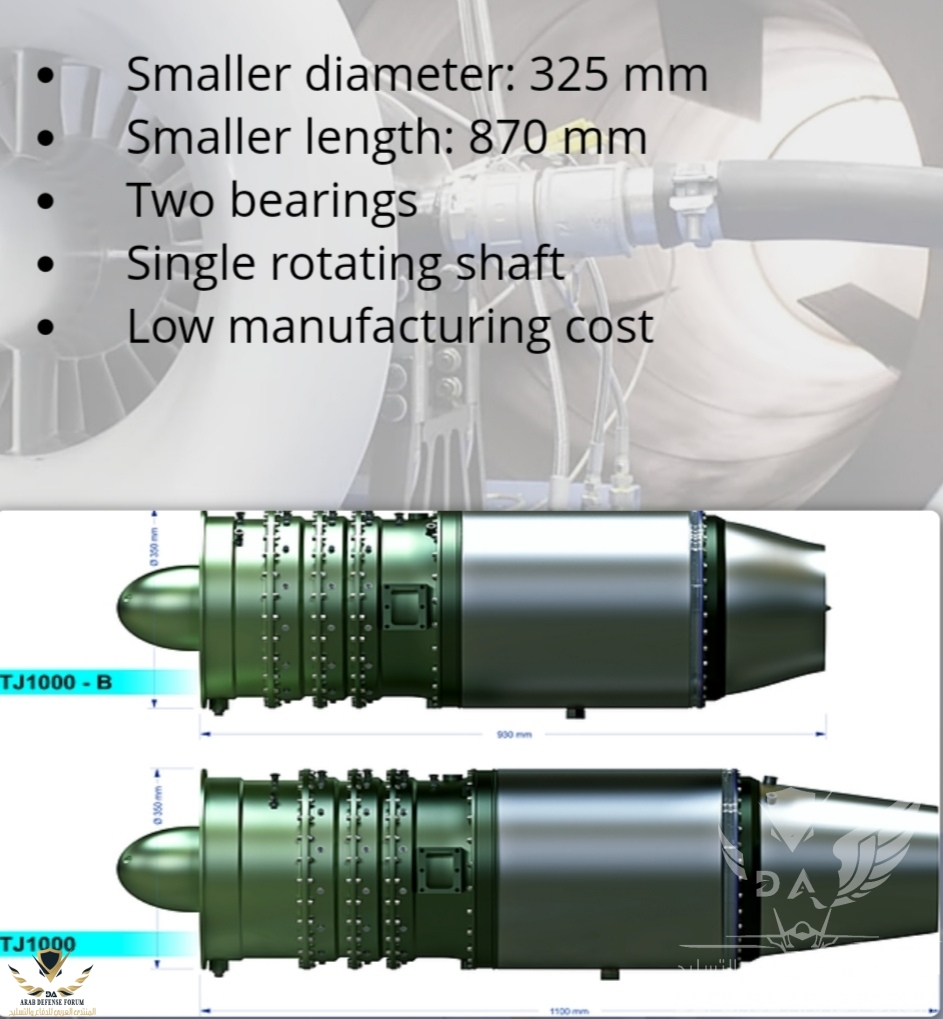

على كل حال لو نظرنا لأول ظهور لـ TJ-1000
سنجد ان ابعاده كانت 1180mm للطول و 350mm لعرض المقطع
ولكن بالتطوير الجديد انخفض لـ 870mm وعرض المقطع 325mm ولا توجد ارقام جديدة عن الوزن.
"الذي من المنطقي ان يكون نقص بعد التعديل."
كذلك مشروع الـ TKF-500 تغير طوله بعد التطوير الجديد عبر KACST
المنتج البرازيلي الشبيه TJ1200 طوله 1200mm ، وبعد تطوير KACST ظهر بطول 1,005mm
تفوق المحركات السعودية على اغلب مثيلاتها في السوق رغم انها البداية في هذا المجال هي نقطة
تستحق الاشادة والدعم والتشجيع ونرى بإذن الله ما هو افضل.
التعديل الأخير:
- إنضم
- 26 مارس 2018
- المشاركات
- 726
- التفاعل
- الدولة
والأبعاد أيضاً
- إنضم
- 12 أغسطس 2016
- المشاركات
- 6,676
- التفاعل
- الدولة

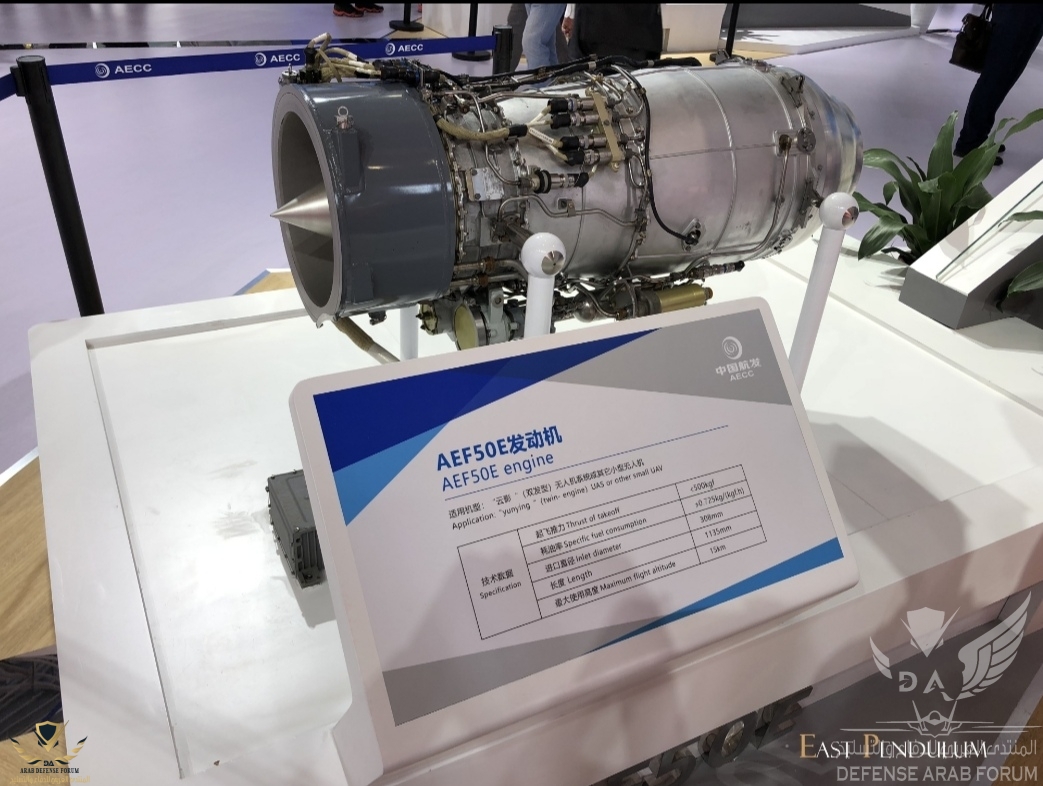

المحرك الصيني AEF50E
Turbofan engine
بالمقارنة مع المحركات الاخرى من نفس الطراز
بلد الصنع | اسم المحرك | قوة الدفع Kn | الوزن Kg | الطول mm | عرض المقطع mm |
السعودية | TKF-500 | 5.35 | 96 | 1005 | 360 |
امريكا | FJ33 | 6.6 | 140 | 1220 | 535 |
إيران - اوكرانيا | R95-300 | 3.55 | 100 | 850 | 315 |
الصين | AEF50E | 4.9 | Unknown | 1135 | 308 |
- إنضم
- 12 أغسطس 2016
- المشاركات
- 6,676
- التفاعل
- الدولة

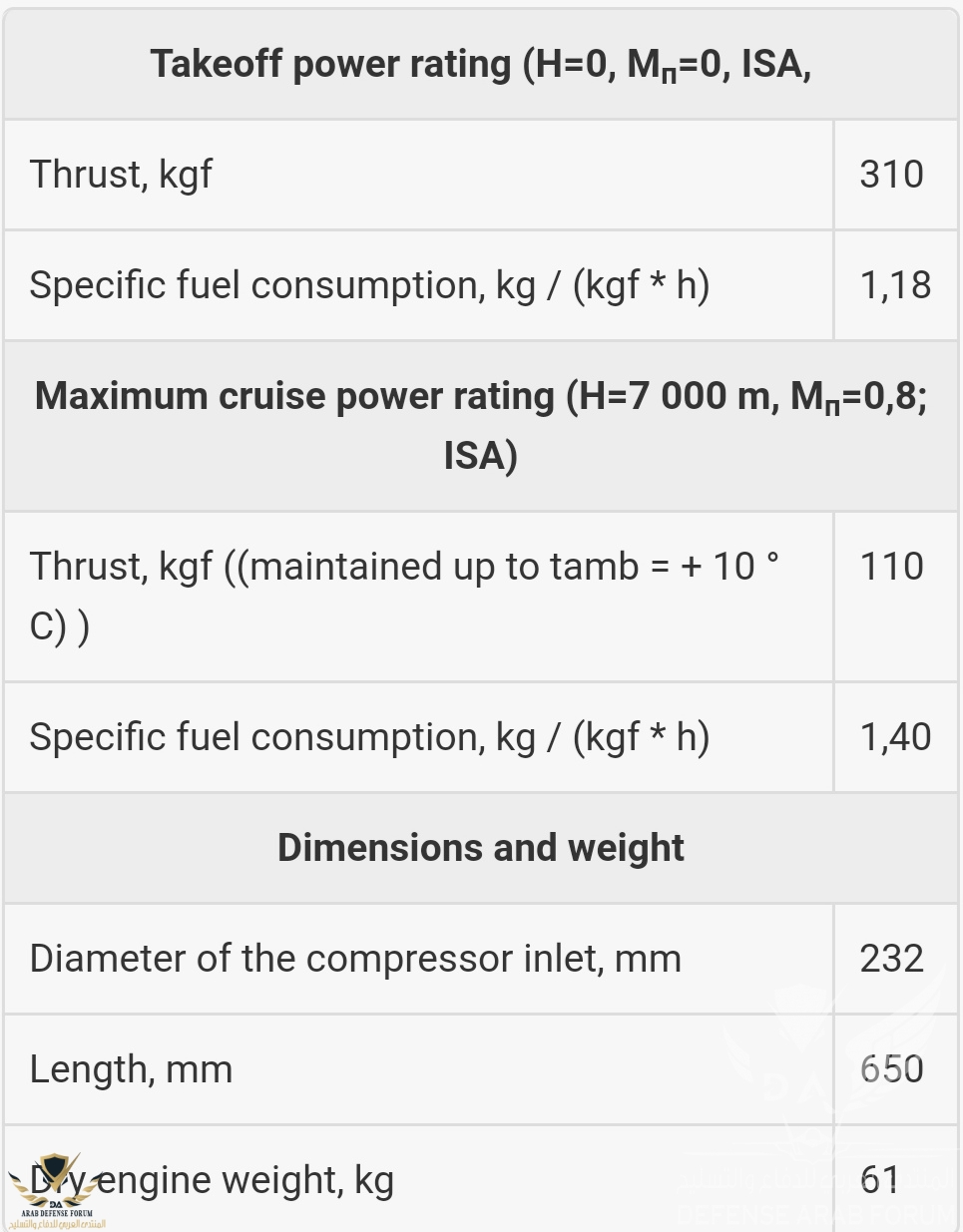

المحرك الاوكراني AI-350
Turbojet
تستورده تركيا للعمل على صاروخ الكروز الجديد GIZGEN
مواصفات المحرك
بالمقارنة مع مثيلاته في الاسواق الدولية
بلد الصنع | اسم المحرك | قوة الدفع Kn | الوزن Kg | الطول mm | عرض المقطع mm | عدد مراحل الضاغط |
السعودية | Tj-1000 | 4.4 | 70 | 870 | 325 | 4 |
إيران | TOLOO-4 | 3.45 | 56 | 1130-1330 | 330 | 3 |
تركيا | KTJ-3200 | 3.2 | 48 | 700 | 300 | 4 |
فرنسا | TRI-60-5 | 4.4 | 61.2 | 851 | 348 | 3* |

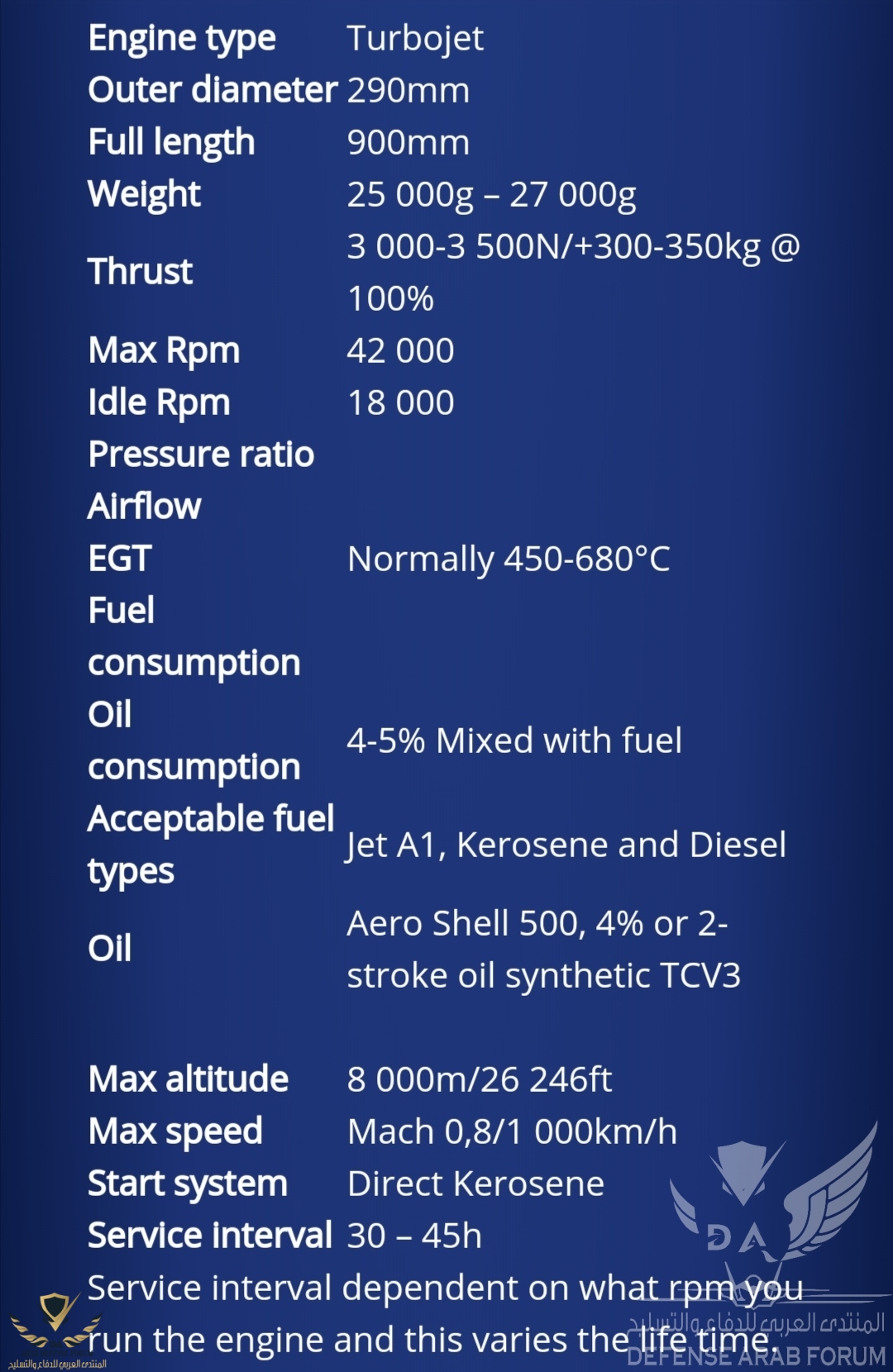

السويد | JET-RPM30,000APS-UAV | 3.5 | 27 | 900 | 290 | 4 |
اوكرانيا | AI-350 | 3 | 61 | 650 | 232 | -- |
*المحرك الفرنسي الاحدث لديه 4 مراحل للضاغط.
Україна випускатиме двигуни для турецьких крилатих ракет | Український інтерес
Туреччина замовила в Україні двигун для своєї крилатої ракети, повідомляє Український мілітарний портал. Йдеться про турбореактивний двигун АІ-35, ескізний проєкт якого був розроблений підприємством “Івченко-Прогрес” в ініціативному порядку наприкінці 2016 року. Створювати двигун розпочали в...
uain.press
AI-305 Turbojet Engine | Ivchenko-Progress SE
ivchenko-progress.com
@الجراح via
التعديل الأخير:
- إنضم
- 26 فبراير 2012
- المشاركات
- 48,701
- التفاعل
- الدولة
اللي فهمته ? الزبده ان السعوديه لديها صواريخ سكالب وتوماهوك وجاسم ولكن بدون بدن والكترونيات ? توفير الالكترونيات والبدن معا تخفيض الوزن للنصف يعني صناعة السعوديه صاروخ كروز بمدى وامكانيات صواريخ جاسم
- إنضم
- 12 أغسطس 2016
- المشاركات
- 6,676
- التفاعل
- الدولة

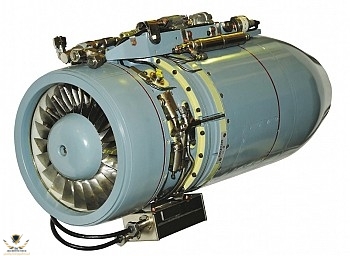

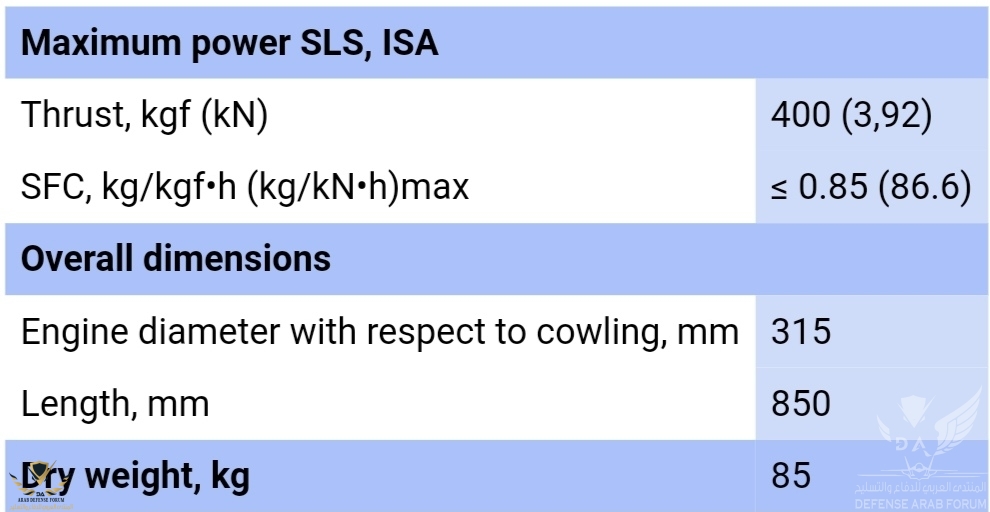

محرك MS-400 الاوكراني
Turbofan

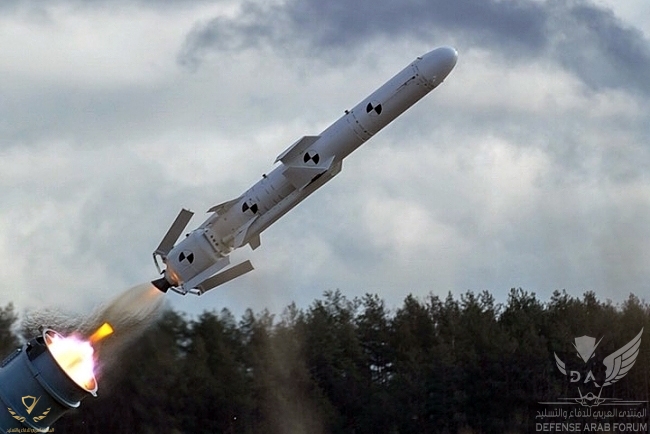

يستخدم في صواريخ نيبتون Neptune
مواصفات المحرك
بالمقارنة مع مثيلاته في الاسواق الدولية
بلد الصنع | اسم المحرك | قوة الدفع Kn | الوزن Kg | الطول mm | عرض المقطع mm |
السعودية | TKF-500 | 5.35 | 96 | 1005 | 360 |
امريكا | FJ33 | 6.6 | 140 | 1220 | 535 |
إيران - اوكرانيا | R95-300 | 3.55 | 100 | 850 | 315 |
الصين | AEF50E | 4.9 | Unknown | 1135 | 308 |
اوكرانيا | MS-400 | 3.92 | 85 | 850 | 315 |
- إنضم
- 8 أغسطس 2008
- المشاركات
- 14,779
- التفاعل

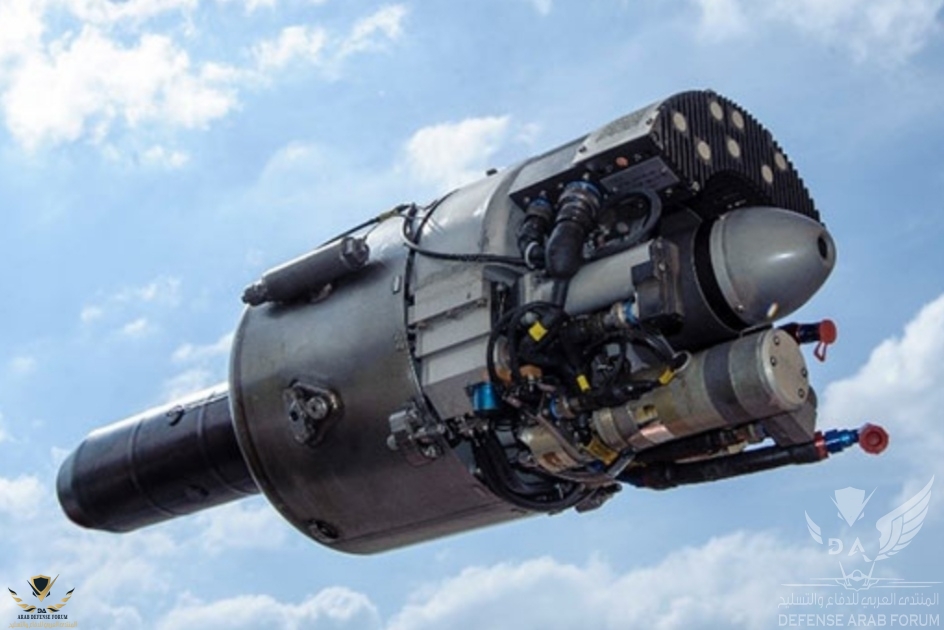

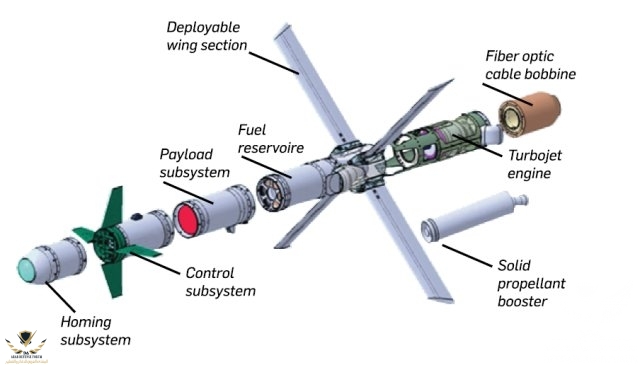

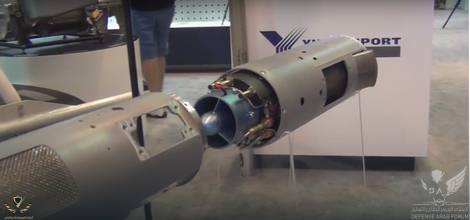

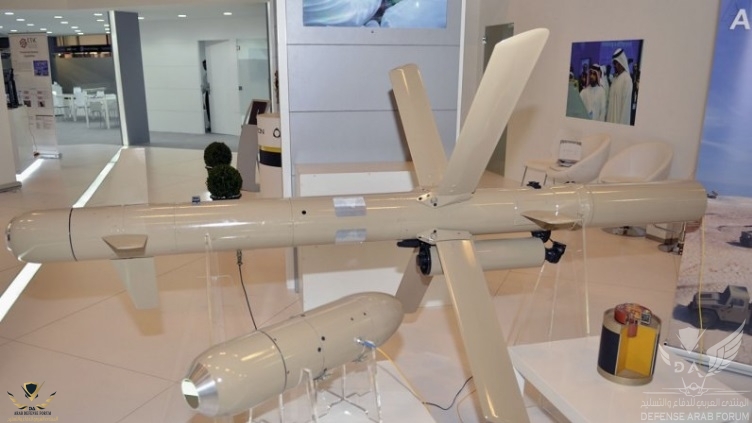

محرك صربي مطور من محرك TMM-040 الخاص بصاروخ ALAS-C الصربي
محرك TJE-200
قوة الدفع: 1.95 KN
الطول: 850mm
عرض المقطع: 270mm
الوزن: 30kg
- إنضم
- 23 مايو 2018
- المشاركات
- 682
- التفاعل
- الدولة
المواد المركبة هي الفرق
ان شاء الله نرى اهتمام بهندسة المواد وابحاثها بالمملكة
- إنضم
- 26 فبراير 2012
- المشاركات
- 48,701
- التفاعل
- الدولة
- إنضم
- 26 فبراير 2012
- المشاركات
- 48,701
- التفاعل
- الدولة
هل TKF200
هو المستخدم الان على طائرات صقر !
هو المستخدم الان على طائرات صقر !
- إنضم
- 16 نوفمبر 2011
- المشاركات
- 2,009
- التفاعل
- الدولة
باقي صناعة الصواريخ بالكامل هذا هو المهم ؟
- إنضم
- 12 أغسطس 2016
- المشاركات
- 6,676
- التفاعل
- الدولة
- إنضم
- 12 أغسطس 2016
- المشاركات
- 6,676
- التفاعل
- الدولة

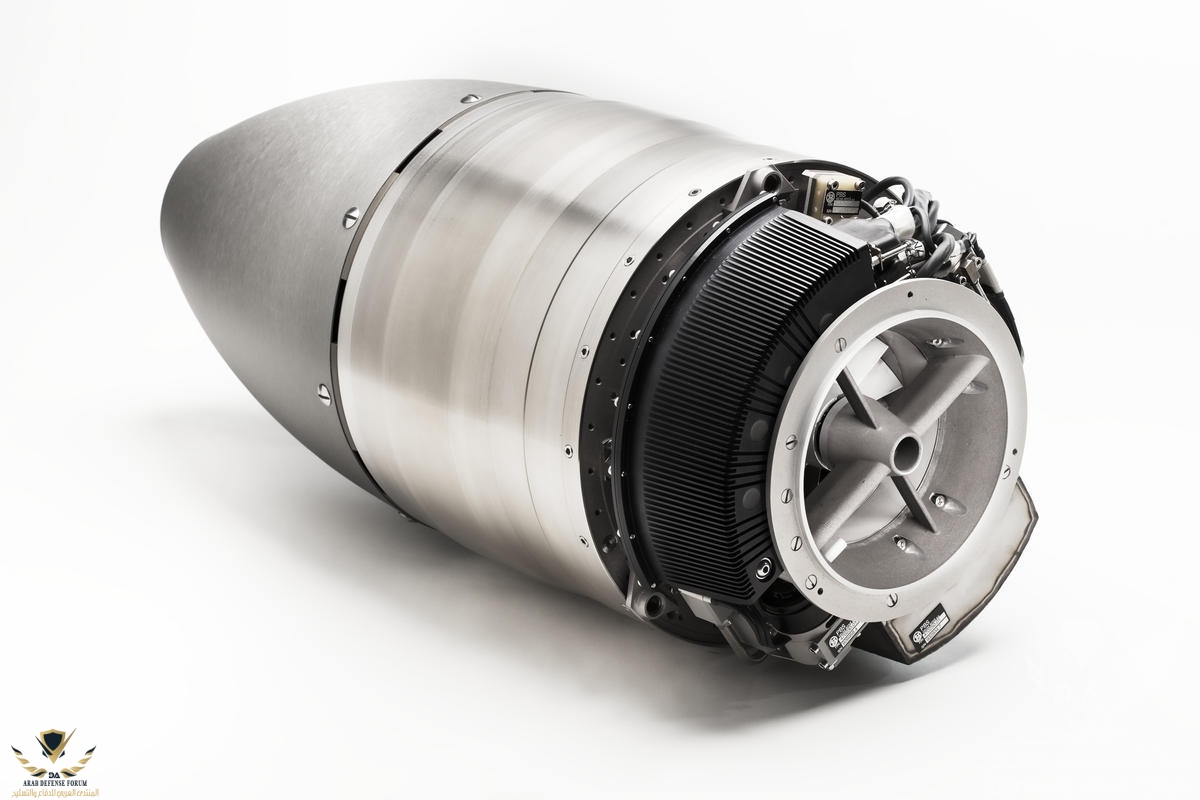

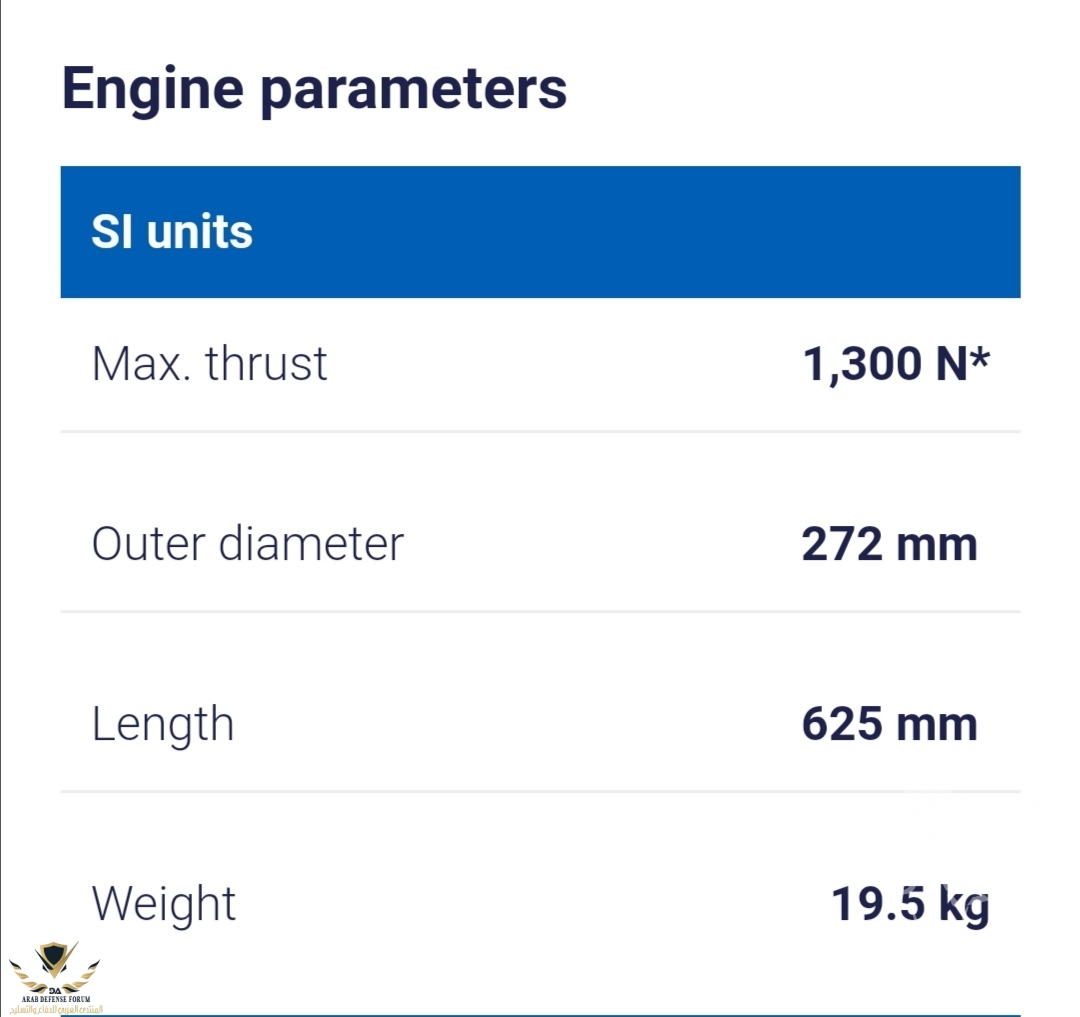

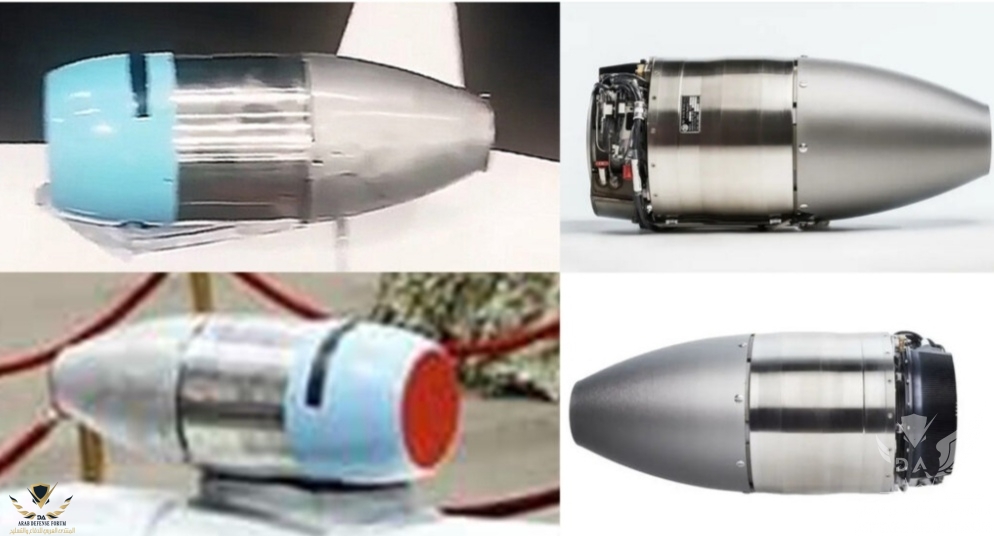

محرك Tj100 التشيكي من شركة PBS
1.3KN
مشاهدة المرفق 246532
مشاهدة المرفق 246531

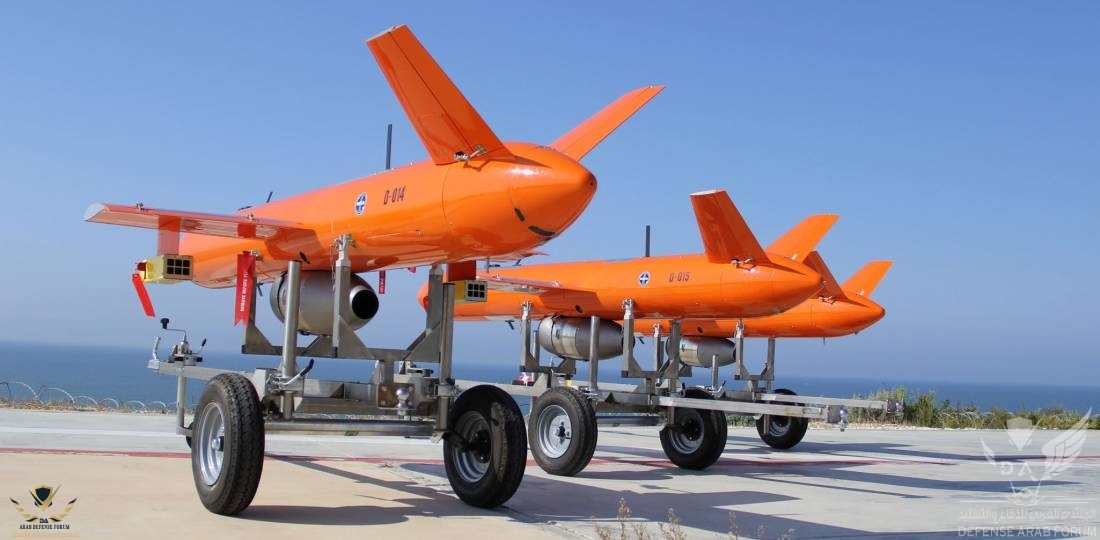

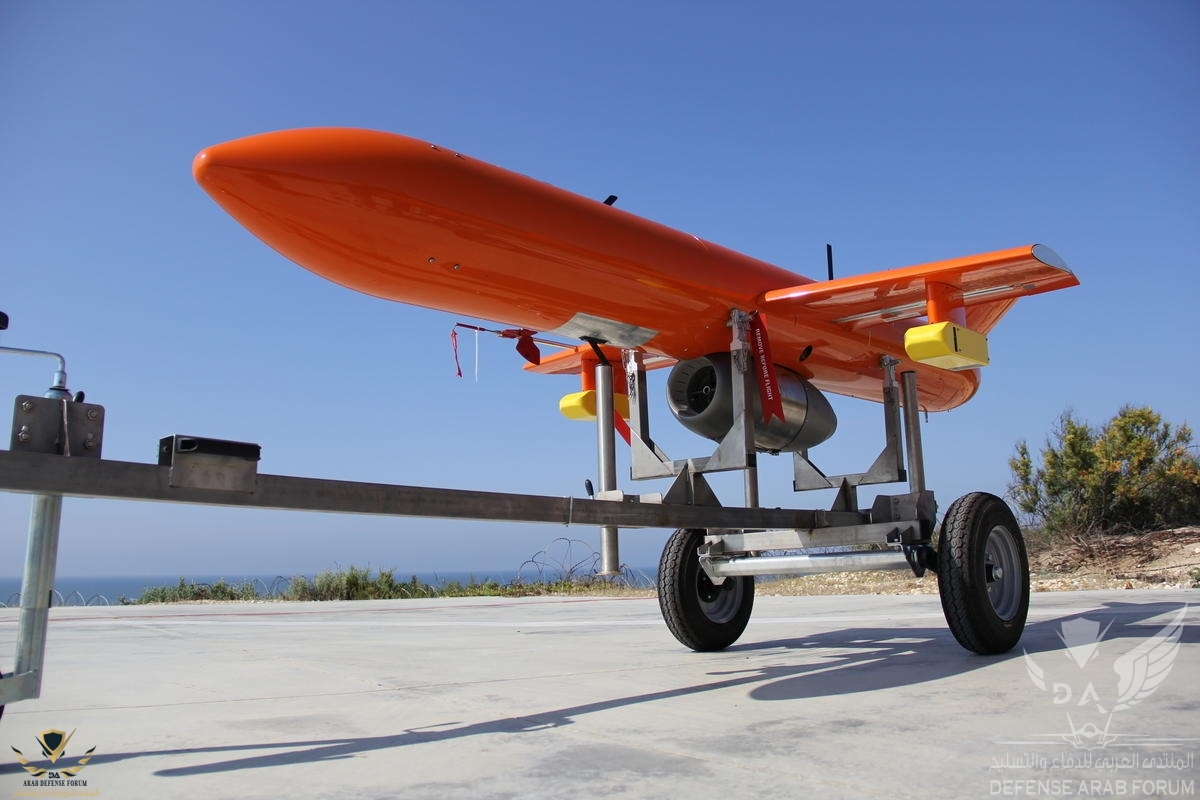

يستخدم في عدة مجالات مدنية وعسكرية ، تم عرضه في عدة تطبيقات منها الـ target drones
مشاهدة المرفق 246533
مشاهدة المرفق 246534

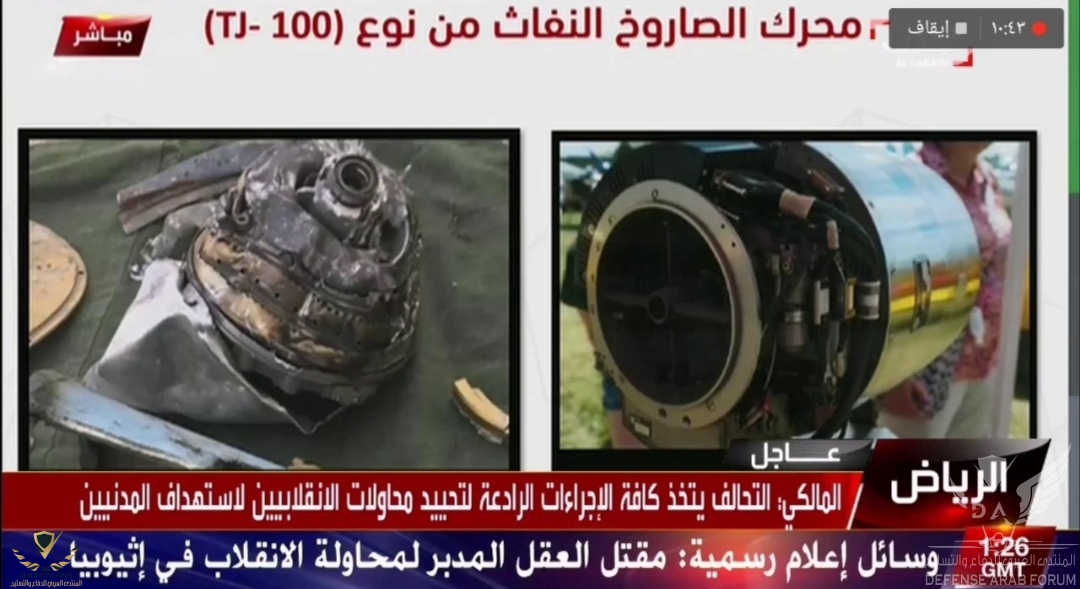

تم تصديره لإيران التي بدورها زودت به مليشيات الحوثي.
مشاهدة المرفق 246535
مشاهدة المرفق 246536
TJ 100 Turbojet Engine in Military Technology - PBS Aerospace
www.pbsaerospace.com
TJE-200 الصربي بالمقارنة مع بعض مثيلاته في الحجم في الاسواق الدولية
Turbojet engine
بلد الصنع | اسم المحرك | قوة الدفع Kn | الوزن kg | الطول mm | عرض المقطع mm |
التشيك | TJ-100 | 1.3 | 19.5 | 625 | 272 |
صربيا | TJE-200 | 1.95 | 30 | 850 | 275 |

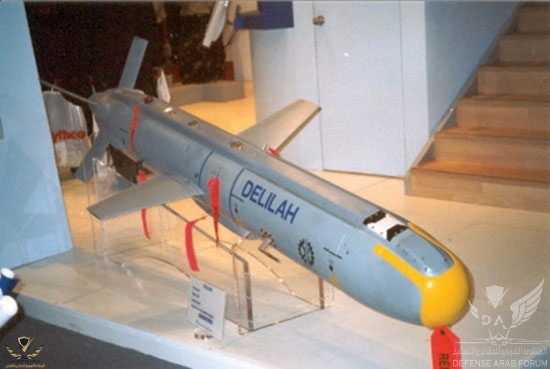

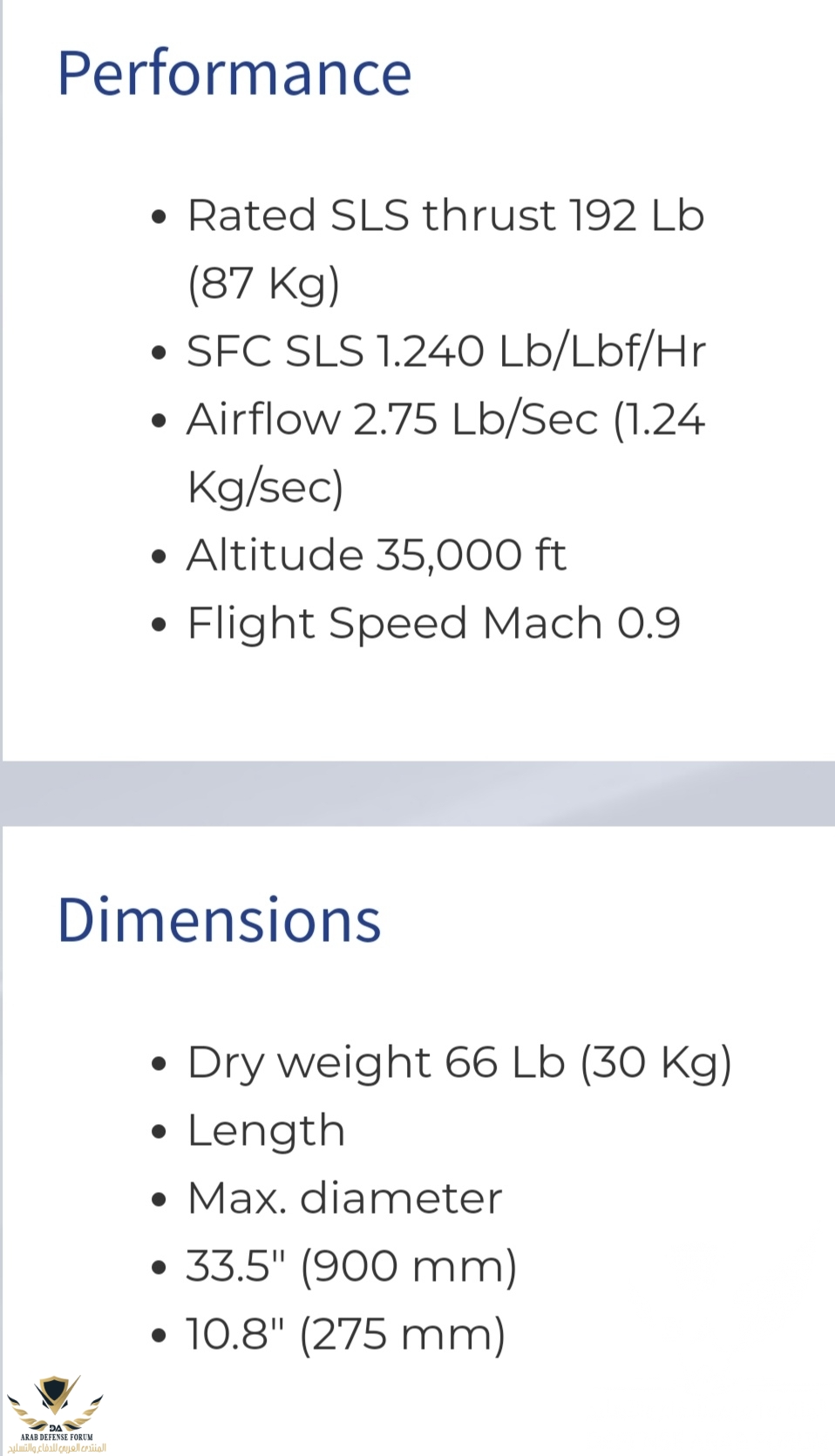

اسرائيل | BS 151 | 0.85 | 30 | 900 | 275 |
**المحرك VRJ-1400A اليوناني بقوة دفع 1.95Kn لكن لا تتوفر معلومات اخرى حالياً
- إنضم
- 26 فبراير 2012
- المشاركات
- 48,701
- التفاعل
- الدولة

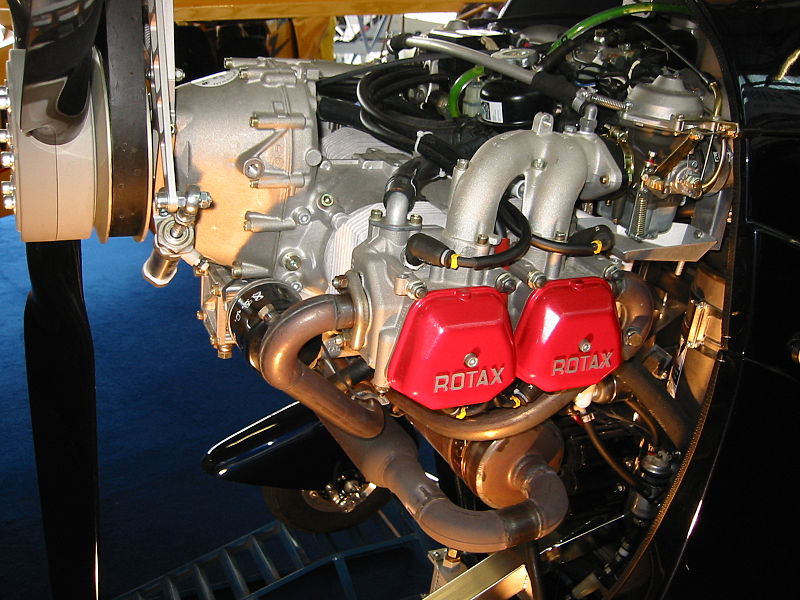

نبي مقارنه بين محرك rotax 914 ولمحركات السعوديه
- إنضم
- 23 مايو 2018
- المشاركات
- 682
- التفاعل
- الدولة
- Type: four-cylinder, four-stroke liquid- / air-cooled engine with opposed cylinders
- Bore: 79.5 mm (3.13 in)
- Stroke: 61 mm (2.4 in)
- Displacement: 1,211.2 cc (73.91 cu in)
- Length: 561 mm (22.1 in)
- Width: 576 mm (22.7 in)
- Dry weight: 78 kg (172 lb) with electric starter, carburetors, fuel pump, air filters and oil system
Components
- Valvetrain: OHV, hydraulic lifters, pushrods, rocker arms
- Fuel system: Dual CD carburetors, mechanical diaphragm pump
- Fuel type: Unleaded: 91 octane AKI (Canada/USA) / 95 octane RON (European) or higher[7]
- Oil system: Dry sump with trochoid pump, camshaft driven
- Cooling system: Liquid-cooled cylinder heads, air-cooled cylinders
- Reduction gear: Integrated reduction gear 1:2.273; 1:2.43 optional
- Electronic dual ignition
Performance
- Power output: Maximum 84 kW (115 hp) at 5,800 rpm, with 5 minute time limit; 73 kW (100 hp) continuous
"
en.wikipedia.org
Rotax 914 - Wikipedia
