تحقيق ومقارنة: محركات صواريخ الكروز والدرونات السعودية

khalaf

رأس الحكمة مخافة الله
طاقم الإدارة
مـراقــب عـــام
إنضم
12 أغسطس 2016
المشاركات
6,066
التفاعلات
40,434 540
الدولة
Saudi Arabia


المحركات السعودية


تعتبر صناعة المحركات في السعودية من الانشطة الحديثة التي بدأت الشركات تتسابق لإنجازها في المملكة العربية السعودية
في هذا الموضوع سأحاول ان اتناول بدايتها ، ادائها ، اين وصلت ، ومقارنة بمثيلاتها في الاسواق الدولية.

مدينة الملك عبدالعزيز للعلوم والتقنية ، معهد الامير سلطان للدراسات والبحوث الدفاعية ، شركة انترا السعودية
وشركة تقنية علم ، وعدة شركات اخرى اظهرت مشاريع نقل تقنية لدرونات وطائرات وصواريخ تستخدم مختلف المحركات .. ولكن
في هذا التقرير اخترنا فقط 3 انواع من انتاج مدينة الملك عبدالعزيز للعلوم والتقنية KACST



المحركات المختارة لهذا التقرير البحثي هي:

1- محرك Turbojet من طراز Tj-1000.
2- محرك Turbofan سُمي بـ TKF-500
3- محرك Turbrojet سُمي بـ TKF-200



المحرك TJ-1000

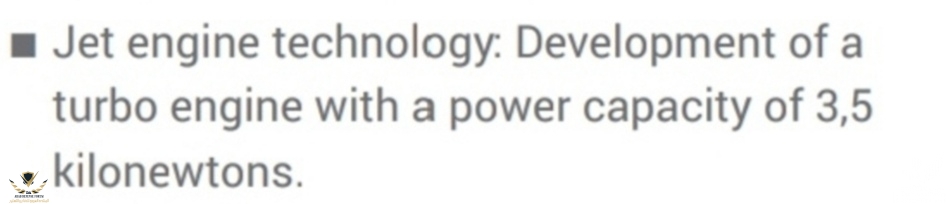

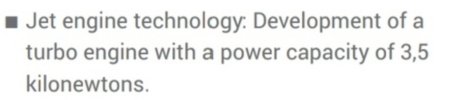

اظهرت النشرة السنوية لـ KACST في عام 2014 دخولها في مشروع لتطوير محرك Turbojet بقوة دفع 3.5Kn


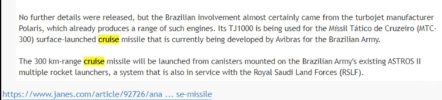

تزامن مع ذلك في نفس العام ، تم الاتفاق مع الجيش البرازيلي والشركات التابعه له لتطوير نظام ASTROS العامل لدى القوات

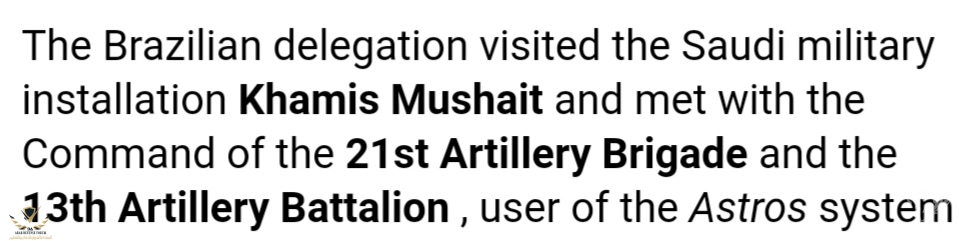

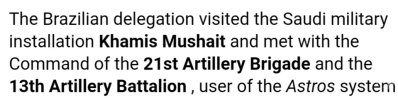

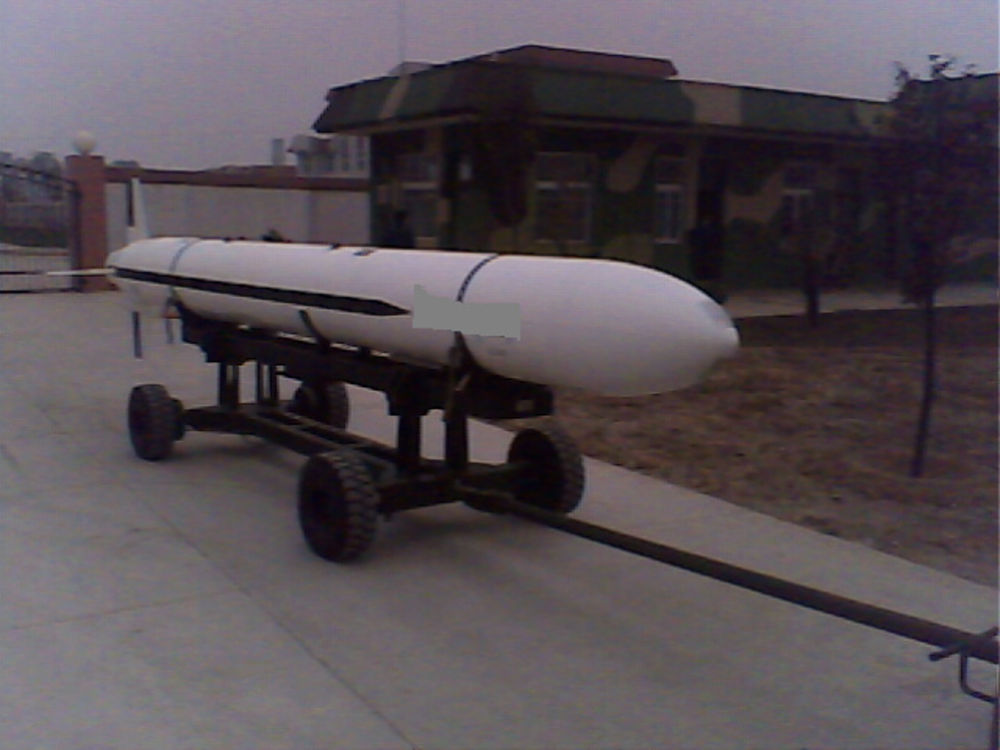

الملكية البرية السعودية لمعيار ASTROS2020 محلياً في قاعدة خميس مشيط ، واضافة قدرات اطلاق الكروز البرازيلي " الذي كان تحت التطوير "

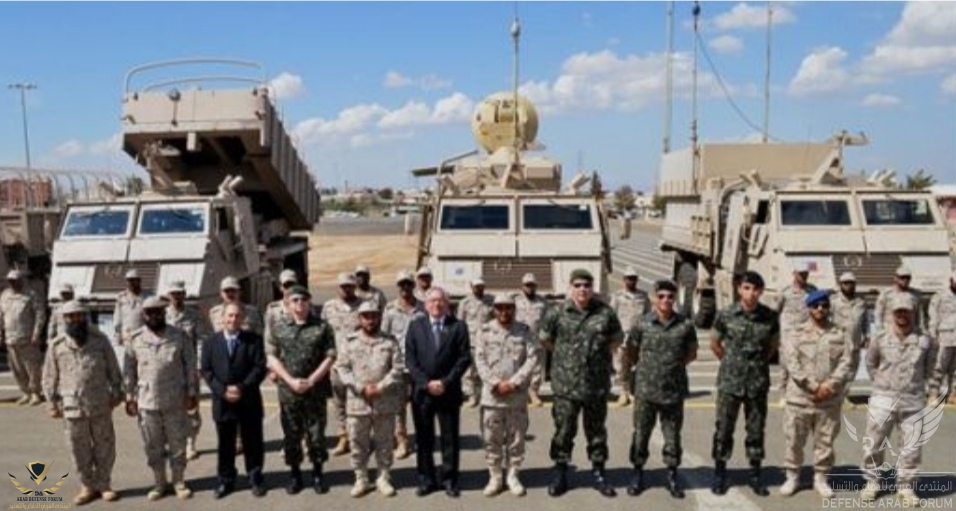

صورة تجمع ضباط وافراد سعوديين مع الوفد البرازيلي في قاعدة خميس مشيط يعود تاريخها لـ 2014


استمرت عمليات التطوير على المحرك بين شركة Turbomachine البرازيلية و KACST منذ ذلك الحين حتى 2017 الذي ظهرت
فيه اول صورة للمحرك بعد نجاح عملية انتاجه في معامل KACST في المملكة العربية السعودية





ظهر المحرك بعد تطويره ورفع قوة دفعه الى 4.4Kn مصنوع بأيدي سعودية وتعديل بعض خصائصه.






التعديل الأخير:

khalaf

رأس الحكمة مخافة الله
طاقم الإدارة
مـراقــب عـــام
إنضم
12 أغسطس 2016
المشاركات
6,066
التفاعلات
40,434 540
الدولة
Saudi Arabia



محرك الـ Turbofan TKF-500


اعلنت KACST في نشرتها السنوية لعام 2016 عن عمليات تطوير محرك Turbufan سُمي TKF-500
مع شريك اجنبي " Turbumachine البرازيلية " المشروع كان الهدف منه الحصول على محرك ذو قدرات عالية.

محرك الشركة البرازيليه سُمي TJ-1200 ، عملت KACST مع الشريك على دراسة التصميم والتصنيع وتدريب الكوادر
السعودية. كما ان المشروع تضمن مرحلة التطوير ، التصميم ، التصنيع ، التجميع ، الاختبار.
انتاج المحرك لإستخدامه في عدة مجالات مدنيه وعسكريه منها الصواريخ ، الدرونات وغيرها.




اعلنت KACST نجاح المشروع في عام 2019 ، والحصول على منتج متطور واضافة براءات اختراع سعودية
في تقنية المحركات بفضل الله ثم البحوث والعمل في مجال المحركات والخبرة المكتسبة.



tfk500 IP.jpg


خرجت مدينة الملك عبدالعزيز للعلوم والتقنية KACST بمنتج افضل من البرازيلي ، بتعديلات سعودية واضافة
براءة اختراع في مجال المحركات النفاثه عبر كوادرها السعودية.








التعديل الأخير:

khalaf

رأس الحكمة مخافة الله
طاقم الإدارة
مـراقــب عـــام
إنضم
12 أغسطس 2016
المشاركات
6,066
التفاعلات
40,434 540
الدولة
Saudi Arabia




محرك TK-200


اعلنت KACST في نشرتها السنوية عام 2016 عن عمليات تطوير محرك TK-200.
الهدف من المشروع رفع مستوى القدرات الهندسية لدى باحثي KACST في التصميم والتحكم بالاداء وتطوير وحدة
تحكم للمحركات ، بالاضافة الى تصميم ضواغط لرفع مستوى الاعتماديه والاداء في المحرك.

المحرك Turbojet ذو حجم صغير قادر على انتاج قوى دفع 230N ويعمل في تطبيقات منها الصواريخ الموجهة صغيرة
الحجم ، وبعض الطائرات بدون طيار ذات الوزن الخفيف.





المحرك نسخة سعودية من المحرك JetCat P 200SX





khalaf

رأس الحكمة مخافة الله
طاقم الإدارة
مـراقــب عـــام
إنضم
12 أغسطس 2016
المشاركات
6,066
التفاعلات
40,434 540
الدولة
Saudi Arabia


مقارنة خصائص المحركات السعودية مع مثيلاتها في الاسواق الدولية


محركات الـ Turbojet المستخدمة في صواريخ الكروز والدرونات

بلد الصنع
اسم المحرك
قوة الدفع Kn
الوزن Kg
الطول mm
عرض المقطع mm
استهلاك الوقود kg/DaN.h
عدد مراحل الضاغط
السعودية
Tj-1000
4.4
70
870-1180
325
1.1
4
إيران
TOLOO-4
3.45
56
1130-1330
330
1.3
3
تركيا
KTJ-3200
3.2
48
700
300
1.2
4
فرنسا
TRI-60-5
4.4
61.2
851
348
1.2
3*

*المحرك الفرنسي الاحدث لديه 4 مراحل للضاغط.
حقائق متفرقة عن المحركات:

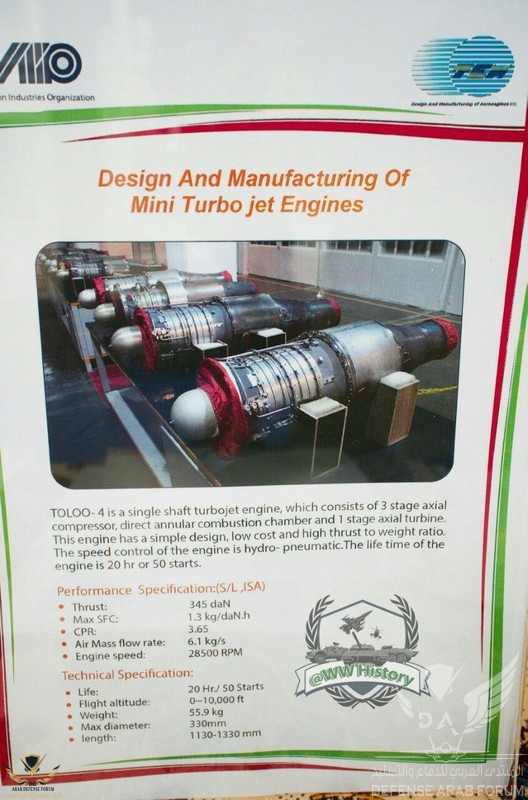

- TOLOO-4 يسخدم في صاروخ الكروز Noor الايراني.
- KTJ-3200 يستخدم في صاروخ الكروز SOM التركي.
- TRI-60-5 يستخدم في صواريخ RBS-15 السويدية ودرون استهداف MQM-107 وBQM-167 الامريكيات.



محركات الـ turbofan المستخدمة في صواريخ الكروز والدرونات

بلد الصنع
اسم المحرك
قوة الدفع Kn
الوزن Kg
الطول mm
عرض المقطع mm
السعودية
TKF-500
5.35
96
1005
360
إيران - اوكرانيا
R95-300
3.55
100
850
315
امريكا
F112
3.2
73
762
305
امريكا
F107-WR-402
3.1
30
609
305

حقائق متفرقه عن المحركات:

- R95-300: محرك اوكراني ينتج في ايران تستخدمه ايران في صاروخ سومار ويستخدم في الروسي KH-55 .
- F112: محرك امريكي تم استخدامه في صاروخ كروز AGM-129 ACM بمدى 3,750 كم.
- F107: محرك امريكي يتم استخدامه في AGM-158 JASSM وصواريخ التوماهوك BGM-109 Tomahawk.




محركات الـ Turbojet الفرنسية بالمقارنة مع السعودي TJ-1000 والايراني TOLOO-4 والتركي KTJ-3200
من حيث قوة الدفع بالـ DaN

السعودي 440DaN يصنف بجانب الاخير TR-60-30 النسخه الاخيرة على صواريخ Storm Shadow & Scalp EG
الايراني 345DaN بجانب TR-50 " مع اختلاف عدد مراحل الضاغط في الايراني 3 فقط "
التركي 320DaN يصنف بجانب TR-50

(المحرك السعودي TKF-200 الصغير مكافىء تقريباً لـ TR3 الفرنسي بقوة دفع 23DaN)



saudi turbofan engines.jpg

التعديل الأخير:

khalaf

رأس الحكمة مخافة الله
طاقم الإدارة
مـراقــب عـــام
إنضم
12 أغسطس 2016
المشاركات
6,066
التفاعلات
40,434 540
الدولة
Saudi Arabia


العمل جهد شخصي في البحث وجمع المعلومات والحسابات اللازمة ، فإن اصبت فمن الله
وان اخطأت فمن نفسي ومن الشيطان.

ساعدني في البحث وجمع المعلومات عميل المنتدى خبير العسكرية الايرانية الاخ/ العربي @larbi
