مبروك مصر تتسلم الفرقاطة FREMM تحت اسم ((تحيا مصر ))

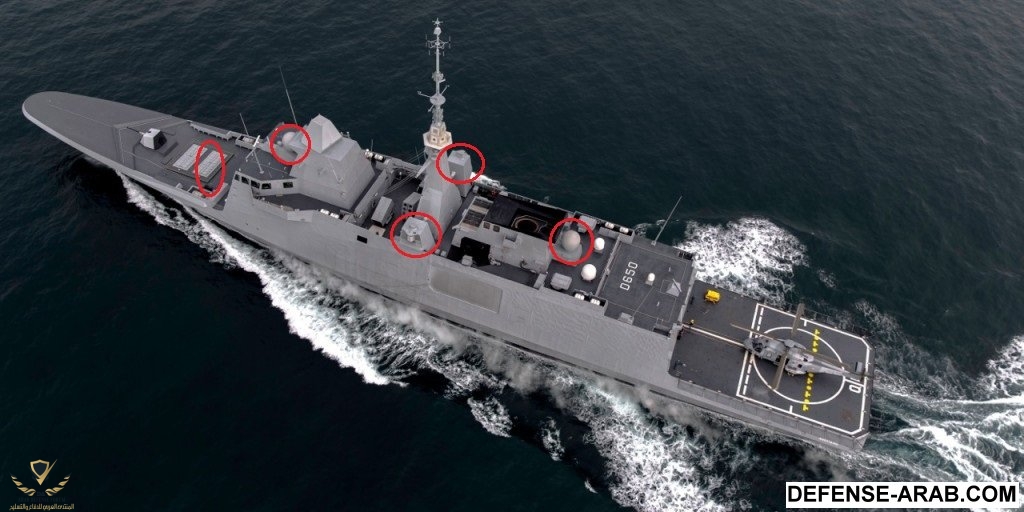

هل هذا موضع ال Nettuno jammers في الفريم ؟


السلام عليكم ورحمة الله

نعم اخي الكريم......هو ذا

مشاهدة المرفق 27995

السلام عليكم ورحمة الله
هذه الاشياء التي تم ازالتها من الفرقاطة المصرية/المغربية.....اليس كذلك؟؟؟

إن كان Nettuno على الجانب وخلايا الإطلاق هي التي بالامام فما الأشياء على شكل كرتين بالأمام والخلف ؟
وهل بكل جانب هناك جهاز Nettuno ؟

أظن أنه اللى جاب الرافال كاملة القدرات
مش هيغلب عليه تعويض القدرات المنزوعة من الفريم قريباً


تسلم الأيادي ✌✌✌✌

السلام عليكم

بداية المنتدى هو منتدى عربي للدفاع و التسليح و ليس منتدى الجنسيات العربية للدفاع و التسليح و عليه فكل من يشارك هنا عليه ان يتجرد من جنسيته و يناقش كعربي لتحقيق و لو على مستوى هذا المنبر الافتراضي نوعا من الوحدة العربية من خلاله

بالنسبة لحجم الثقافة و الطرح وجهات النظر فاولهما نعمة ربانية قسمها الله بيننا لنتشاركها فان ظهرت من خلال المواضيع التي تناقش الشان المصري فهذا تشريف للمواضيع لا قدحا فيها اما الثانية فهي حق مكفول من خلال قوانين المنتدى التي وافق عليها كل من انتسب لها

اما تساؤلنا عن اي سلاح عربي في مدى صلاحيته و رخصه و غيره فهو امر صحي فهذا دليل على حياة المجتمع سواء من حيث نمط الفكر واو من حيث القدرة على التعبير و في النهاية هي وجهات نظر لاصحابها و لا تعني بالضرورة ما يجري على ارض الواقع

و ختاما اشكر لك و لجميع الاخوة الكرام المصريين منهم تفهمهم لتطفلي على "موضوعهم الخاص " و اتعهد بعدم الخوض فيه فالدولة المصرية هي و بكل شوفينية " الدولة الوحيدة فى العالم التى لا تسالها لماذا هذا السلاح او انه غير صالح او انه رخيص الخ الخ الخ "


سلام

لا لا يا أخ موريسكى, نحن نتشرف بمشاركاتك القيمة فلا تحرمنا فائدتها.

الموضوع مفتوح للجميع
العضو المحترم الموريسكى مرحب به فهو قامة وخبره وفائدة لنا جميعا
لايوجد نقاش فى المنتدى حكرا على احد او ممنوعا على أحد

الفريم فى حد ذاتها نقله نوعيه للقوات البحريه المصريه. خصوصا ان النوكس والبيرى عفا عليهم الزمن ده اولا. ثانيا سرعة الحصول عليها فى وقت قياسى ده ليه ثمن. ولكن
لو كنا حصلنا على الفريم لتقوم بدور الدفاع الجوى خصوصا ان النزاع القادم سيكون بحرى بامتياز فى البحر المتوسط على احتياطى الغاز فحصولنا على الاستر 30 فى العام 2018 سيكون اضافه جيده للبحريه المصريه لانه سيكون الاكثر قوه والابعد مدى فى البحريه المصريه
ثالثا نزع الاسكالب نافال ذو المدى 1000 كيلو معروف للجميع المؤيدين والرافضين لصفقة الرافال لذلك ليس مفاجاه ولكن المهم ان تضاف مكانه صاروخ جوال اخر مسموح به بمدى 300 كيلو والا فعدم اضافه شئ مماثل للسكالب بمدى اقل فهو تقليل كبير من شأن القدرة القتاليه للفريم خصوصا مع امتلاكنا للهاربون بلوك 2 ذو القدرة على القصف الارضى!
أما نزع منظومات الحرب الاليكترونيه فأرى انه ندله حقيقيه من فرنسا فجوهر التكنو الفرنساوى يكمن فى تلك القدره الهائله على التشويش والسيطره الالكترونيه خصوصا مع تقدم الصهاينه فى ذلك المجال!!

حتى اليونان بقت بتعمل صاروخ كروز. رسالة لوزارة الانتاج الحربى المصرية, اتحركوا بقى :)

السلام عليكم

بداية المنتدى هو منتدى عربي للدفاع و التسليح و ليس منتدى الجنسيات العربية للدفاع و التسليح و عليه فكل من يشارك هنا عليه ان يتجرد من جنسيته و يناقش كعربي لتحقيق و لو على مستوى هذا المنبر الافتراضي نوعا من الوحدة العربية من خلاله

بالنسبة لحجم الثقافة و الطرح وجهات النظر فاولهما نعمة ربانية قسمها الله بيننا لنتشاركها فان ظهرت من خلال المواضيع التي تناقش الشان المصري فهذا تشريف للمواضيع لا قدحا فيها اما الثانية فهي حق مكفول من خلال قوانين المنتدى التي وافق عليها كل من انتسب لها

اما تساؤلنا عن اي سلاح عربي في مدى صلاحيته و رخصه و غيره فهو امر صحي فهذا دليل على حياة المجتمع سواء من حيث نمط الفكر واو من حيث القدرة على التعبير و في النهاية هي وجهات نظر لاصحابها و لا تعني بالضرورة ما يجري على ارض الواقع

و ختاما اشكر لك و لجميع الاخوة الكرام المصريين منهم تفهمهم لتطفلي على "موضوعهم الخاص " و اتعهد بعدم الخوض فيه فالدولة المصرية هي و بكل شوفينية " الدولة الوحيدة فى العالم التى لا تسالها لماذا هذا السلاح او انه غير صالح او انه رخيص الخ الخ الخ "


سلام


العضو الموريسكي مرحب به في اي موضوع يخص مصر او غيره

اصلا الرجل لا يوجد مجال للكلام على مشاركاته و حجم اخلاقه و معلوماته فهو قامة بكل اقتدار

اعتذر انا لك بشده الموريسكي @الموريسكي فلسنا هنا مندفعين قول بلا عقل

الاحترام مهم وواجب و تطفلك الحقيقة اتمناه يزيد نحن نستمتع بردودك الحقيقة

و توضيحاتك العسكرية للمبتدئين مثلي :)

التعديل الأخير:
إن كان Nettuno على الجانب وخلايا الإطلاق هي التي بالامام فما الأشياء على شكل كرتين بالأمام والخلف ؟
وهل بكل جانب هناك جهاز Nettuno ؟

SYRACUSE satellite system
Syracuse (French: Système de Radiocommunication utilisant un satellite, satellite based radiocommunication system) is a series of French military communications satellites.

Syracuse is intended to ensure the French military can communicate between mainland France and military units deployed around the world.

وغير متاح للتصدير بالطبع

كان فيه خير بيقول ان قوه الفريم الضاربه ستكتمل في 2016
مع الاضافات الجديده والتعديلات المصريه المطلوبه

كان فيه خير بيقول ان قوه الفريم الضاربه ستكتمل في 2016
مع الاضافات الجديده والتعديلات المصريه المطلوبه

تمام
كامل القدره العملياتيه سيتم الوصول لها بعد سنه من الان
سواء قدره تدريبيه او قدره فنيه على اداره عمليات القتال او غيره
زى المغرب بالظبط
بالنسبه لحوار الاضافات ....فيه خبر انها راجعه بعد احتفال القناه ....بس اعتقد انه لاستكمال التدريبات اللى هى اصلا على مراحل مخططه

لو سمحت يا أخ الموريسكي @الموريسكي
ممكن تعطينا بعض المعلومات عن موضوع شبحية القطع البحرية وهل هناك تشابه بينه وبين شبحية الطائرات ؟
وكيف يتم قياس شبحية قطعة وبالتالى تفضيلها على قطعة أخرى فى هذا الصدد ؟
بإختصار
=====
كلمنا عن الشبحية فى القطع البحرية .

تمام
كامل القدره العملياتيه سيتم الوصول لها بعد سنه من الان
سواء قدره تدريبيه او قدره فنيه على اداره عمليات القتال او غيره
زى المغرب بالظبط
بالنسبه لحوار الاضافات ....فيه خبر انها راجعه بعد احتفال القناه ....بس اعتقد انه لاستكمال التدريبات اللى هى اصلا على مراحل مخططه

الرجوع هيبقى للتجارب والجزء التانى من التدريب لطاقم الفرقاطه لكن الاضافات مش قبل 2018 دا اللى عرفته فى النهايه ولا في جديد

دا ايه الحلاوه اللى الواحد فيها دى جو اخر حلاوه وزلزال كمان مين باصص فى صفقة الفريم

لو سمحت يا أخ الموريسكي @الموريسكي
ممكن تعطينا بعض المعلومات عن موضوع شبحية القطع البحرية وهل هناك تشابه بينه وبين شبحية الطائرات ؟
وكيف يتم قياس شبحية قطعة وبالتالى تفضيلها على قطعة أخرى فى هذا الصدد ؟
بإختصار
=====
كلمنا عن الشبحية فى القطع البحرية .


مرحبا اخي الكريم

باختصار شبحية القطع البحرية تعتمد على صغر مقاطعها الرادارية و الحرارية و الصوتية و البصرية والمغناطيسية

بالنسبة للرادارية فبنفس اسلوب المقاتلات يعتمد الامر على تصميم بزوايا معينة و مواد مركبة داخلة في الهيكل بالاضافة الى طلاء خاص و تقليل الانحنائات قدر الامكان باخفاء التسليح و المعدات الالكترونية في بدن السفينة و ذلك لتشتيت و امتصاص اكبر قدر ممكن من الاشعاعات الرادارية الساقطة على السفينة

اما بحصوص البصمة الحرارية فيتم تقليل حدتها بداية على البدن بواسطة نظام العزل و ذلك على مستويان الاول من خلال طبقة طلاء عازلة لتغلغل اشعة الشمس بالبدن و بالتالي رفع درجة حرارته و المستوى الثاني البناء بتقنية البدن المزدوج و ذلك لعزل الطبقة الداخلية عن الطبقة الخارجية و منع تسرب حرارة الداخل للخارج و هذا له ايجابيات ايجابيات بيئية ايضا بينما يتم على مستوى المحرك استخدام الماء المالح البارد كمادة مبردة للحرارة المنبعتة منه لتجنب الكشف من المستشعرات الحرارية سواء للطائرات او السفن او الالغام بالاضافة الى فلترة دخان العادم حيث يتم تصريف غير السام منها من خلال تذويبه في الماء عبر قنوات خاصة اسفل بدن السفينة بينما السام منه يتم تصريفه عبر مذخنات مائلة على جوانب الصاري

اما بخصوص البصمة الصوتية فهي تتمحور اساسا حول تقليل صوت المحرك و ذلك عبر استبدال شكل العنفة بشفرات اقل ضغطا على الماء لتجنب الفقاعات الناتجة عن انخفاض الضغط على جوانب الشفرات و ظهرها او استخدام انظمة الدفع المائي هذا بخصوص العنفة اما المحرك فاختيار محركات ديزل كهرباء بدل ديزل غاز يقلل بشكل كبير من صوت و اهتزاز المحرك و العنفات و آخر التقنيات الاضافية هي وجود فتحات اسفل بدن السفينة تنشر الفقاعات خلف السفينة لاحدات ظاهرة الحيود عبر تداخل فقاعاتها بفقاعات الشفرات و بالتالي اعدام بعضها بعضا

ناتي لجزئية البصمة البصرية و هنا سنجد مغظم السفن الحديثة تتمتع بتفاصيل و ارتفاع عن سطح البحر اقل و طلاء اقل بريقا و اقرب للون البيئة البحرية العاملة بها لتقليل امكانية الرصد البصري من سفن و انظمة الاستطلاع المعادية من مروحيات و طائرات بدون طيار

ختاما ناتي لجزئية البصمة المغناطيسية و هذه البصمة يتم تقليلها باستخدام تقنية الملف الكهربائي "وشيعة " بحيث المجال الكهرساكن للملف المحيط ببدن السفينة يلغي المجال المغناطيسي للناتج عن معادن السفينة و بالتالي عدم قدرة المجسات الكهرمغناطيسية سواء للالغام او طائرات الدورية البحرية كشفها

و ختاما تكون شبحية القطعة البحرية اكبر كلما كانت احدى هذه الخاصيات او جميعها افضل " اتمنى ان اكون قد وفقت في ايصال الفكرة و توضيح هذا الجانب لك "

بالتوفيق
