بسم الله الذى لا اله الا هو الرحمن الرحيم
موضوع موسوعى جديد سيشمل كل كبيره وصغير عن التايفون .. وللعلم فكره انشاء مواضيع موسوعيه تعود فى الاصل الى استاذنا مارشال

البدايه :


بدايات المشروع كانت فى اوائل عام 1971 عندما طلبت القوات الجويه للمملكه المتحده ( بريطانيا-حاليا) مقاتله جديده وتم تقديم مشروع تحت اسم P-96 ليلبى شروط القوات الجويه


ولكن لجنه الصناعات الجويه البريطانيه لم توافق على المشروع لتشابهه الكبير مع الهورنت f-18 الامريكيه وهو ما سيجعل حظوظها قليله جدا فى الاسواق العالميه ضد الهورنت كما ان تصميم الطائره جعل قابليتها للتطوير المستقبلى ضئيله جدا وفى نفس الوقت كان سلاح الجو التابع لالمانيا الغربيه يعمل هو الاخر على تطوير مشروع طائره مقاتله معتمدا على مبدا التصميم المسمى ( TKF-90 ) وهو يعتمد على الاجنحه الدلتا والكونارد للتوجيه وفى اواخر السبعينات تعاونت الشركتان الانجليزيه british aerospace engineering والمعروفه اختصارا BAE systems والالمانيه messerschmitt-bolkow-blohm لتصميم وانتاج الطائره تحت مسمى المقاتله الاوروبيه المتحده او european collaborative fighter ولتعتمد الشرط الالمانى باستخدام تصميم الدلتا والكونارد كتصميم اساسى للهيكل. وقبل حلول عام 1980 شهد هذا المشروع اشتراك عملاق اخر وهو شركه داسو الفرنسيه . وبعد انضمامها تعدل اسم المشروع الى الطائره المقاتله الاوروبيه و من هذا الوقت و ارتبط بالطائره اسمها الحالى european-fighter او اختصارا euro-fighter او يوروفايتر او المقاتله الاوروبيه.
ومع اجتماع هؤلاء العمالقه فى مشروع واحد فما تقدم لم يكن مشروع طائره واحده!! بل تقدمت 3 مشروعات فتقدمت داسو بمشروع ACX وهو ما اصبح بعد ذلك الرافال !!


وتقدمت BAE البريطانيه بمشروعها وهو ينقسم الى طرازان
الاول احادى المحرك تحت مسمى المشروع P-106 وهو شديد الشبه بالمقاتله السويديه (جريبن 31 )


والتانى ثنائى المحرك تحت اسم P-110


اما الثالث والاخير فكان من الالمانيه ميز-شميت تحت اسم JF-90


ولكن نتيجه للاختلافات التى نشبت بين الشركه الفرنسيه و البريطانيه انهار هذا الاتحاد قبل ان ترى اى طائره من هولاء الثلاثه النور

وفى بدايه الثمانينيات انضمت ايطاليا الى هذا المشروع بعد خروخ فرنسا منه وكلن الاختيار الاساسى تطوير النموذج P-110 وكان التغير الاكبر هو تعديل موضع فتحات دخول الهواء من جانبى الطائره الى اسفلها


وفى عام 1983 انضمت اسبانيا و فرنسا مره اخرى الى المشروع ولكن بعد طلب فرنسا ان تكون هى صاحبه التصميم الرئيسى و طالبت بتصميم نسخ بحريه ( لحاملات الطائرات ) و لمره اخرى خرجت فرنسا ومعها اسبانيا من المشروع و لكن اسبانيا سرعان ماعادت اليه و بقيت فرنسا تحلق بمفردها بمشروعها ACX الذى اصبح بعد ذلك الرافال !!

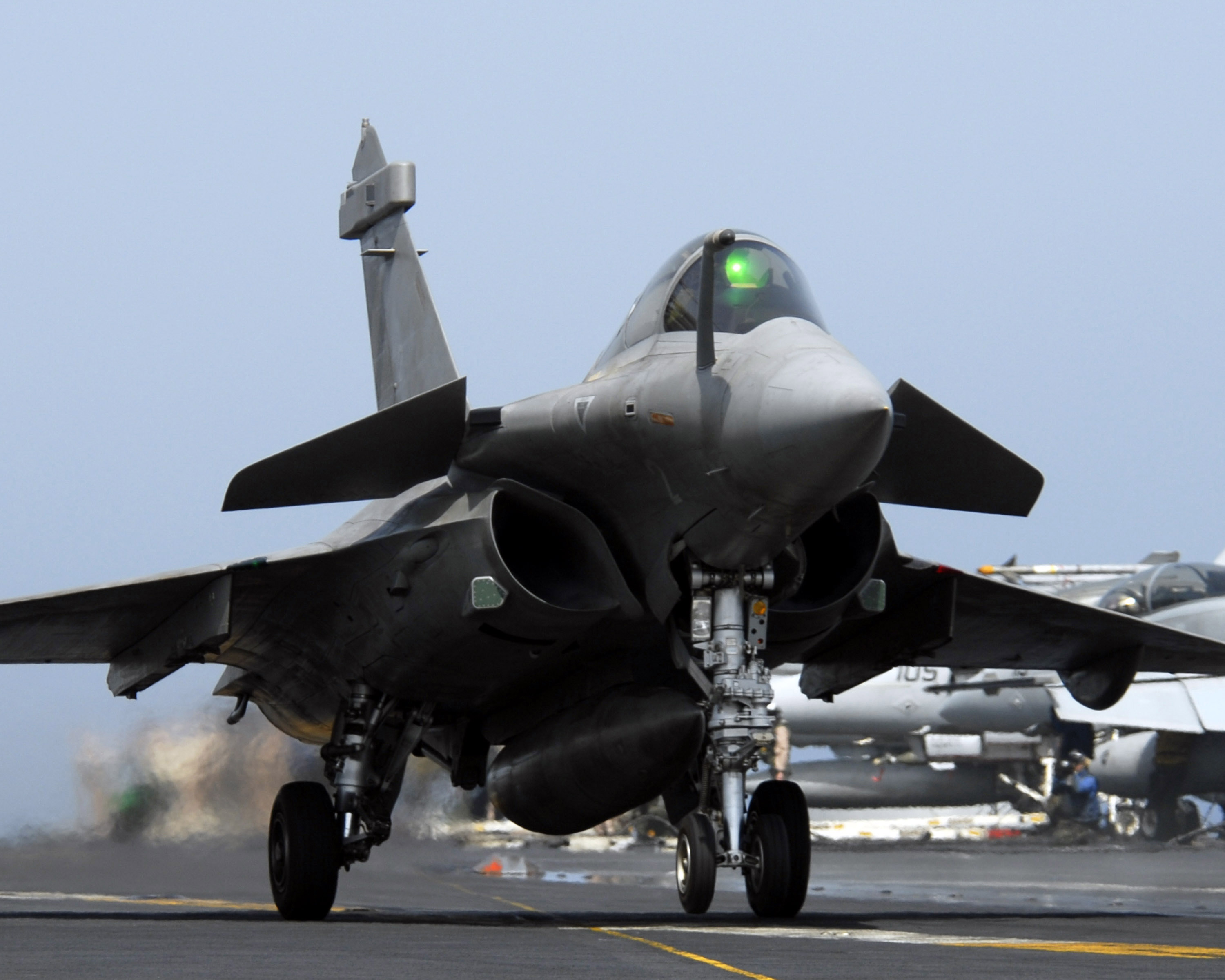

الرافال

وفى 1986 وبعد حل المشكلات الماليه والتمويل حلقت لاول مره اليورو-فايتر وعلى مدار الخمس الاعوام التاليه استمر العمل على تطوير التصميم وتم الاتفاق على توزيع النسب الصناعيه حسب طلبات الشراء فحصل كلا من المانيا وبريطانيا على نسبه تصنيع 33 % وايطاليا على 21% واسبانيا على 13%
واستمر العمل على تطوير المقاتله حتى ظهرت اخيرا بشكلها الحالى فى الطيران التجريبى عام 1994
ثم ظهورها التالى والاعلان الرسمى عنها فى معرض فرن-بروه عام 1998


وتم تسميتها بالتايفون فى احتفاليه فى هذا المعرض و فى نفس العام حصلت على اول عقودها لانتاج عدد 148 طائره من طراز الاول tranche 1 ترانش 1 كما تم الاتفاق على انتاج 236 طائره من ترانش 2 ومثلهم من الترانش الثالث
على ان يتم التجميع والتصنيع على اربع خطوط انتاج (سيتم انشاء خط تجميع فى السعوديه ليكون خط التجميع الخامس و ربما يتضمن تصنيع بعض اجزاء التايفون وهو ماقد يعنى نقل التكنولوجيا التصنيعيه )

و الان لنتفقد هذه التحفه بالتفصيل

EUROFIGHTER EF-2000 TYPHOON

التصنيع :
يتم تصنيع التايفون فى اربع بلدان مختلفه و التصنيع مقسم كالتالى تحت اسم منظمه اكبر تسمى كونسورشيم consortium

بى آي اي سيستمز .. BAE systems الانجليزيه
تصنع مقدمه الطائره شامله الكابينه (قمره القياده ) والدفه العموديه و اجزاء من نهايه الجسم

كاسيديان-الالمانيه .. cassidian–germany
تصنع جسم الطائره المركزى

كاسيديان_الاسبانيه .. cassidian-spain
تصنع الجناح الايمن

الايطاليه الينيا ايرماكى .. Alenia-Aermacchi
تصنع الجناح الايسر

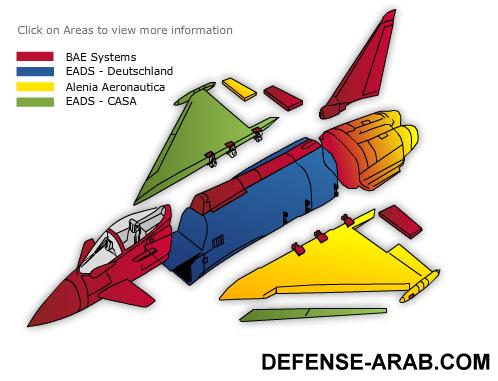

صوره توضح تقسيم النسب الصناعيه للطائره بين الدول الاربعه

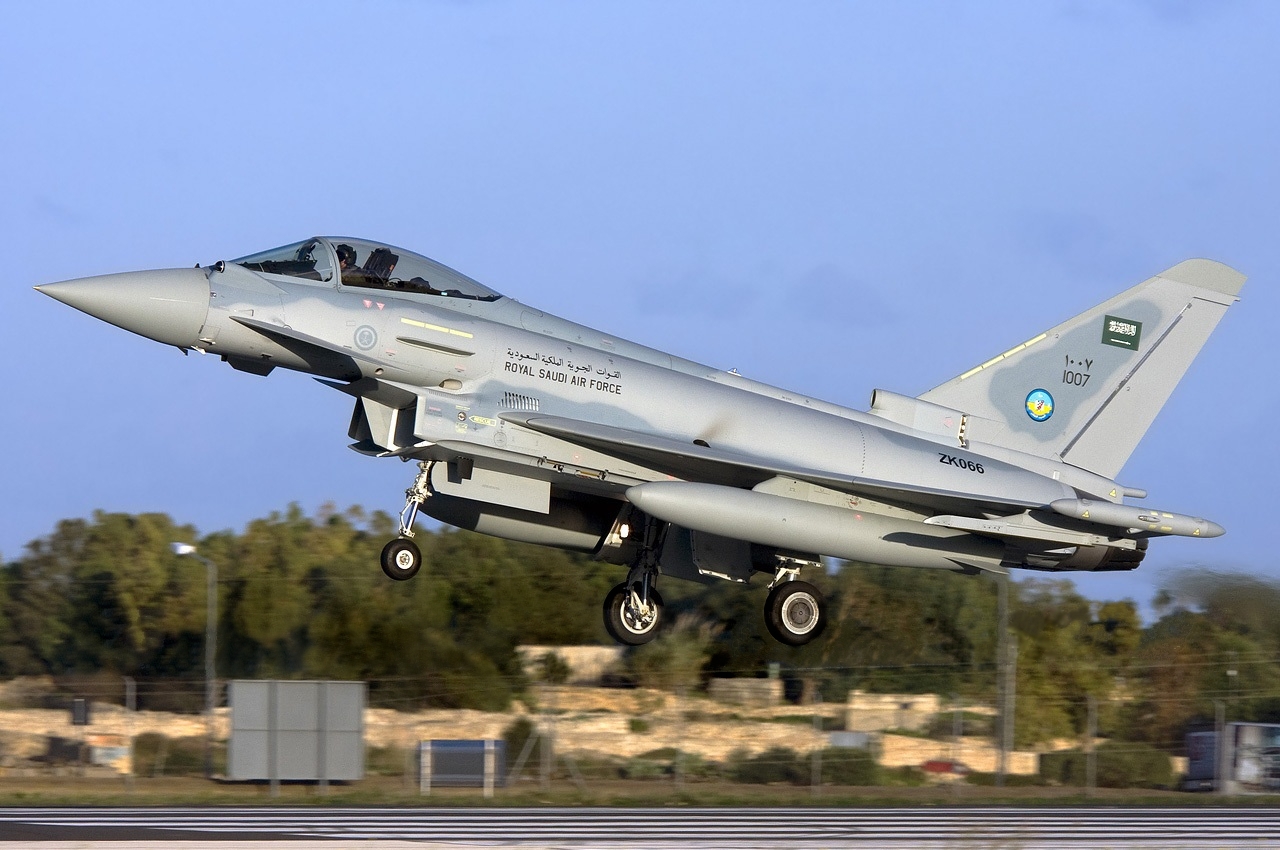

وهى تصنع بنسختين احاديه المقعد

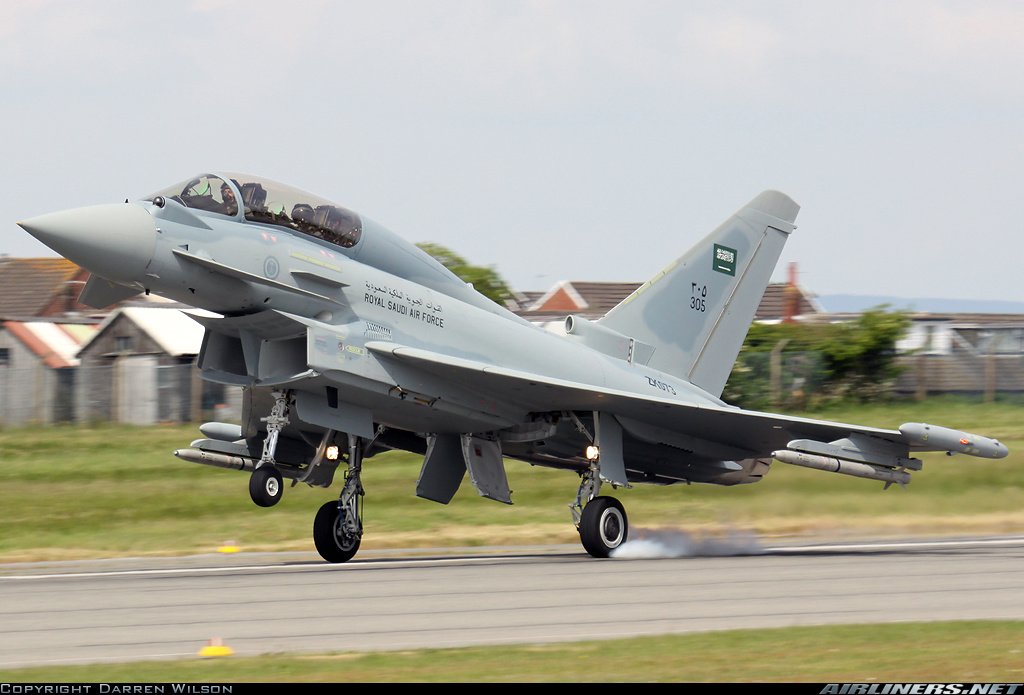

وثنائيه المقعد ( للتدريب )


المواصفات العامه للطائره ..

اولا : الابعاد

الطول: 16 متر
العرض (مقاس من اطراف الاجنحه الرئيسيه ) : 11 متر
الارتفاع : 5.28 متر

ثانيا: الاداء الفنى

اقصى سرعه :2ماخ ( الماخ=سرعه الصوت )او 2450 كم\ساعه فى الارتفاعات العاليه (سيتم تفسير السرعات اكثر فى جزئيه المحرك)
المدى :2,900 كم
المدى الحر: 3,790 كم
المدى القتالى: اقصى مدى قتالى لعمليات القصف الارضى و لعمليات القتال الجوى 1,389 كم
اقصى ارتفاع للتحليق:16,765 متر
معدل الارتفاع : 315 متر\ثانيه
اقصى حد لتحمل الجاذبيه: من 9+ الى -3

ثالثا الاوزان والتحميل

وزن المقاتله فارغ : 11000 كجم
اقصى حموله وقود داخليه : 5700 لتر
اقصى حموله وقود خارجيه :5000 لتر مقسمه (خزانان بسعه 2000 لتر لكل خزان تحت الاجنحه وخران تحت البدن بسعه 1000 لتر )
اقصى حموله خارجيه : 7500 كجم
اقصى وزن للاقلاع : 23500 كجم

رابعا : المحرك :

محرك التايفون كان من احد اسباب الخلاف بين الكونسورشيم consortium وبين فرنسا فقد ارادت فرنسا تزويد الطائره بالمحرك snecma M88 وارادت BAE تزويدها بالمحرك RB-199 .. و عموما بعد خروج فرنسا واقتراب المشروع من اكماله تم تزويدها بمحرك جديد اقوى وخاص بهذا المشروع و هو
EuroJet EJ-200

يمثل هذا المحرك قمه ما توصل اليه تكنولوجيا التصنيع العسكرى فقد تم رفع قدرته وكفائته بنسب تصل الى 30% عن المحرك RB-199 والمميز به دمج وحدات التحكم و المراقبه الالكترونيه الخاصه به كلها فى جهاز واحد DECMU


وهو ما سهل كثيرا اجراء عمليات الصيانه لهذا المحرك وايضا تخفيض تكلفه التشغيل له ..

خاصيه السوبر كروز : هى قدره الطائره على اختراق سرعه الصوت (الطيران بسرعه اكبر من سرعه الصوت) بدون استخدام الحارق afterburner
ولهذ النظام مميزات متعدده : فهو يمكن الطائره من بلوغ سرعات عاليه و احتفاظ بثبات عالى اثناء هذه السرعات وايضا يخفض من كميه الوقود المستخدمه ومن اهم مميزاته انه يقلل البصمه الحراريه للطائره عند استخدامه بديل للحارق .

اقصى سرعات للطيران

اقصى سرعه فى مستوى البحر (التحليق المنخفض ) : 1.2 ماخ (1470 كم\ساعه)
اقصى سرعه عند التحليق المرتفع : 2 ماخ (2450 كم\ساعه)
سرعه عند السوبر كروز : من 1.1 الى 1.5 ماخ ( من 1347 الى 1837 كم\ساعه)

اقصى قوه دفع لمحرك واحد : 9071 كجم
معدل دفع بالنسبه للوزن : 1.15

وسيتم استبداله مستقبلا فى النسخه الثالثه ( ترانش-3 ) بالمحرك EJ-230 وما يميزه هو اضافه قدرات توجيه ثلاثى الابعاد وهو ما سيعطى الطائره نقله كبيره جدا فى قدراتها على المناوره .

رابعا : الكترونيات الطيران .

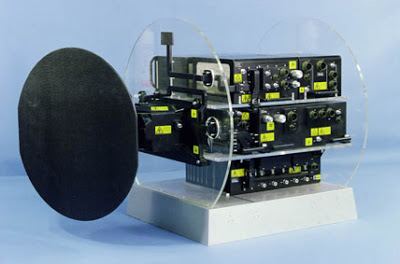

1- الرادار ECR-90 :


تستخدم التايفون رادار ميكانيكى متعدد الانماط ثلاثى الابعاد . ويستطيع التعامل مع الاهداف الارضيه والجويه ولديه قدره لرسم الخرائط الارضيه عاليه الوضوح وتتبع الاهداف الارضيه المتحركه .كما انه ككل شىء فى هذه الطائره له بصمه راداريه منخفضه .
اقصى مدى : 160-180 كم
اقصى حد لتعقب الاهداف : 20 هدف
اقصى عدد للاشتباك فى نفس الوقت : 6 اهداف

كما خدمت 3 انواع من الرادارات
captor -C و خدم على ترانش 1 . ولكن مشكلته كانت تكمن فى مقطعه الرادارى خلال عمليات البحث ويصل الى 1 متر .
Captor-M او captor-D وخدم على الترانش 2 . وتم خفظ المقطع الردارى الى 0.3 متر


captor-E AESA : الا ان تم الاعلان فى 2007 عن تطوير رادار جديد للمقاتله وهو من نوع ايسا الجبار

وسيخدم على الترانش 3 سيتم فيه زياده المدى وتدعيم قدرات البحث والتتبع وزياده قدرته على التعامل مع اهداف مختلطه (جويه و بريه او بحريه ) فى توقيتات متزامنه . و اتساع زاويه البحث عن طريق امكانيه تغير وضع الرادار داخليا . ومن المتوقع دخوله الخدمه فى 2015



تحتوى التايفون على نظام انذار وحرب الكترونيه متطور مكون من نظام تحذير مساعد ثانوى تحت اسم praetorian او euro DASS وهو قادر على الاستجابه التلقائيه للعدائيات الارضيه والجويه و من كل الاتجاهات مع تحديد اكثر العدائيات اولويه . ونظام تحذير من الرادارات المعاديه و نظام تحذير من تحديد باليزر و مهمته هو اكتشاف حزم اليزر الموجهه لتصويب على الطائره باستخدام صواريخ موجه ليزريا (وهذا النظام متواجد على التايفون البرياطنيه فقط ) .
كما تحتوى ايضا على انظمه دفاعيه مثل ناثر الرقائق المعدنيه chaff لتضليل الصواريخ الموجهه راداريا

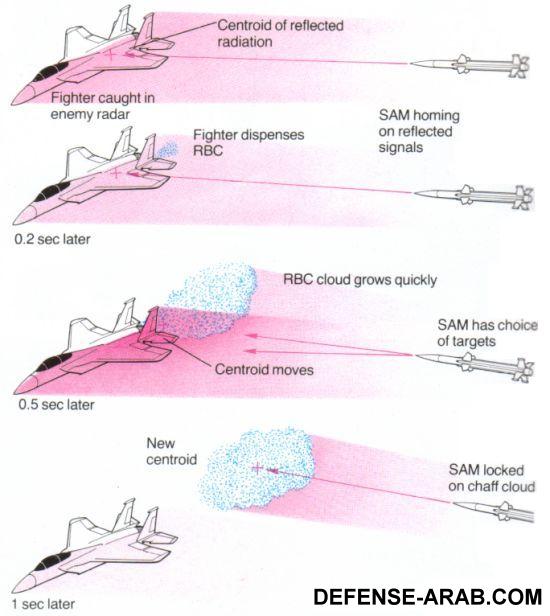

نظام chaff لتضليل الصواريخ
وايضا ناثر الشعلات الحرارايه flares لتضليل الصواريخ الموجه حرارايا . وطبعا باستخدام بود ECM وهو بود الشوشره والتشويش الاشهر .واخيرا تستخدم الاشراك المسحوبه لتضليل الصواريه الراداريه لتامين حمايه قصوى للطائره فى ظل العمل تحت ظروف معاديه .

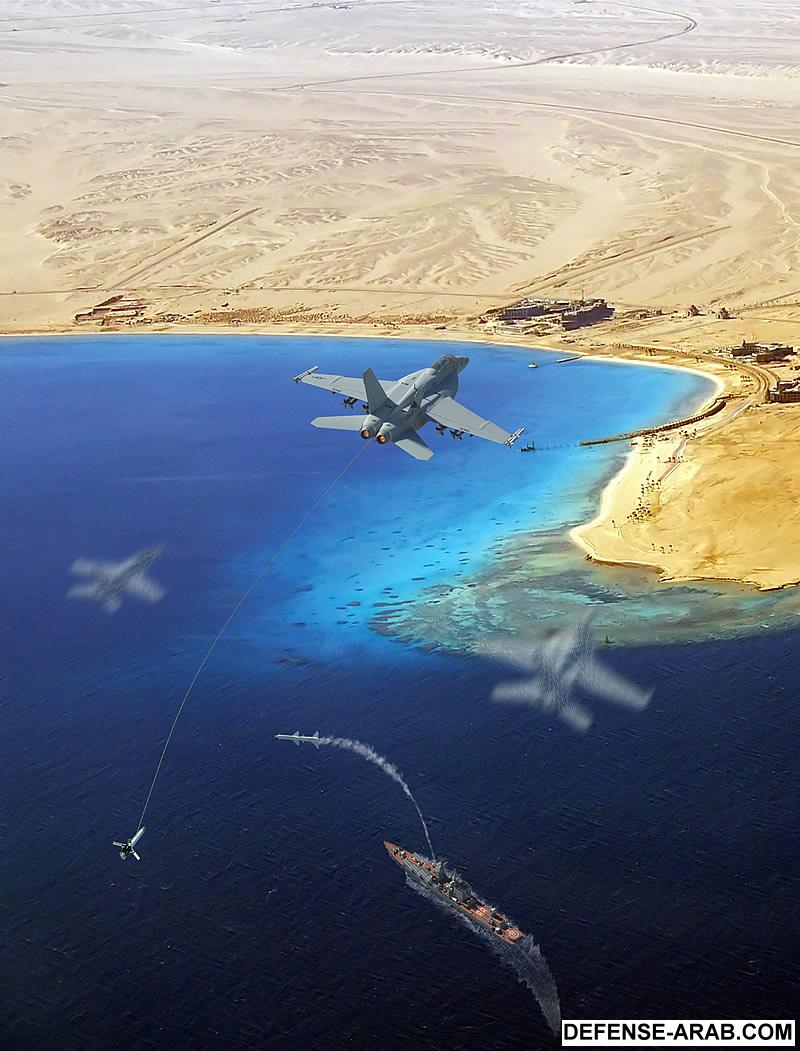

توضيح عمل الاشراك المسحوبه

تحتوى كابينه الطائره على ثلاث شاشات متعدده المهام


. كما تم دمج قدرات ادخال اوامر صوتيه . و ايضا دمج خوذات تهديف لرفع القدرات القتاليه لدى الطيار وتسهيل التصويب فى القتال التلاحمى . وتم اضافه وصله تبادل المعلومات link 16 . وتماما كبود التشويش ECM تم دمج بود الاشعه تحت الحمراء FLIR فى نظام الاستشعار المسمى PIRATE ليمكن الطيار من الرؤيه اليليه للاهداف الارضيه و ايضا الهبوط فى اسوء الظروف الجويه

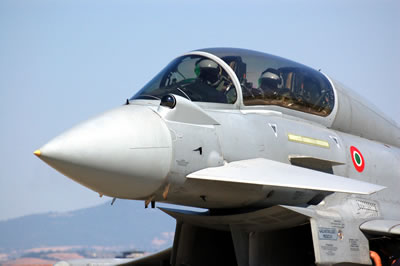

نظام PIRATE


صوره لتوضيح تموضع نظام PIRATE فى مقدمه التايفون

. وايضا تستخدم نمط البحث والتتبع بالاشعه تحت الحمراء IRST وبود التهديف لايتننج litening . واخيرا بود الاستطلاع RECCE

بود الايتننج

نسخ التايفون
تم انتاج التايفون على 3 مراحل وبثلاث نسخ
Tranche 1 او ترانش 1
هى اول نسخه صنعت من التايفون وصنعت بمجموع 148 مقاتله واستلمت بريطانيا اول طائره فى يوليو 2003 انتهى تصنيعها فى عام 2008

tranche 2 او ترانش 2
ثانى نسخه صنعت من التايفون صنعت بمجموع 251 مقاتله وتم اضافه تحسينات على الكترونيات الطيران باضافه كمبيوتر مهمات جديد و بودات ECM جديده وقدرات مهاجمه الاهداف الارضيه والجويه بتوقيت متزامن وتطوير نظم التصال الاسلكى مع القوات والقواعد الارضيه وايضا نظم GPS المستخدمه فى الملاحه واخرى مستخدمه فى توجيهه القنابل . ودمج قدرات بود التهديف لايتننج بالليزر AN/AAQ-28 litening III. و اخيرا قدراتها على استخدام قنابل موجهه بعيده المدى (كروز) مثل storm-shadow .

Tranche-3 او ترانش 3
سيتم انتاجه على مرحلتين الاولى ستكون T3-A والثانيه ستكون بمسمى T3-B وتم التعاقد على انتاج 160 مقاتله من امرحله الاولى وحاليا هى فى خطوط الانتاج ومن المتوقع ان تحتوى المرحله الثانيه على محركات بالدفع الموجهه ثلاثى الابعاد ورادار ايسا .

التسليح :

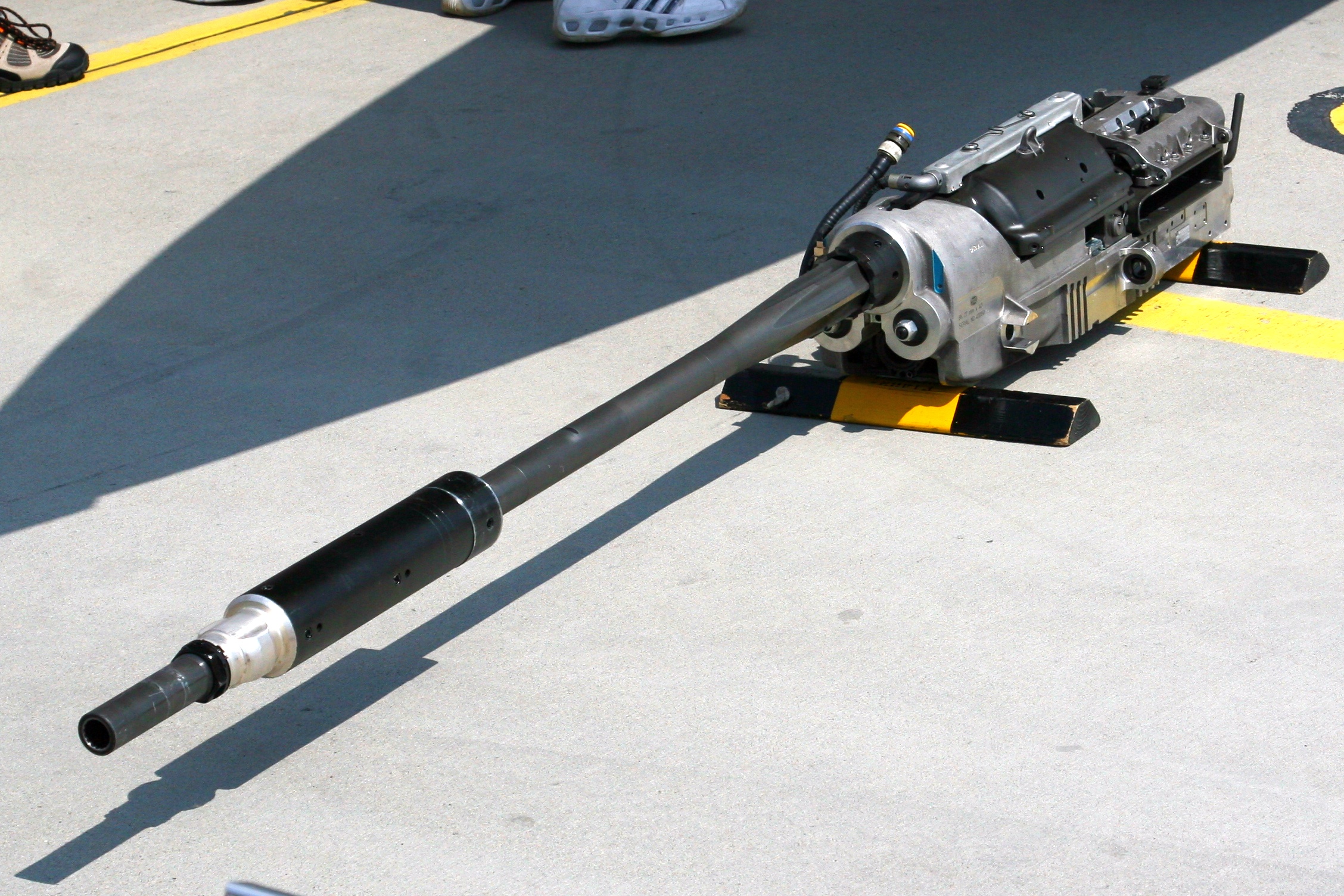

مدفع رشاش 27 مم من نوع BK-27 ويحتوى على 150 طلقه .

كما توجد اسفل بدن الطائره 13 نقطه لتحميل الاسلحه وحاويات الوقود الخارجى

قدرات القتال الجوى : اولا :صواريخ جو-جو بعيده-متوسطه المدى :

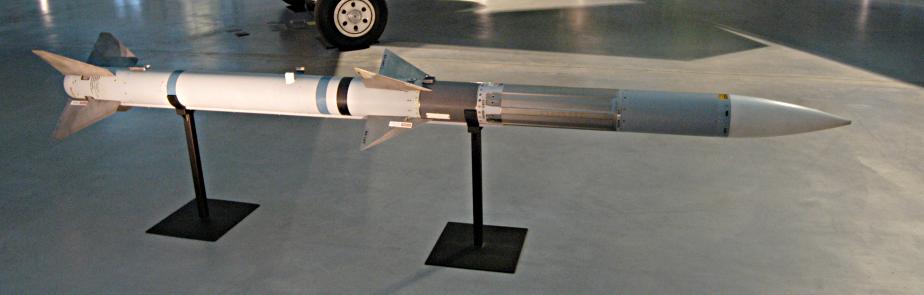

AIM-120C AMRAAM بمدى 105 كم . بتوجيه راداراى

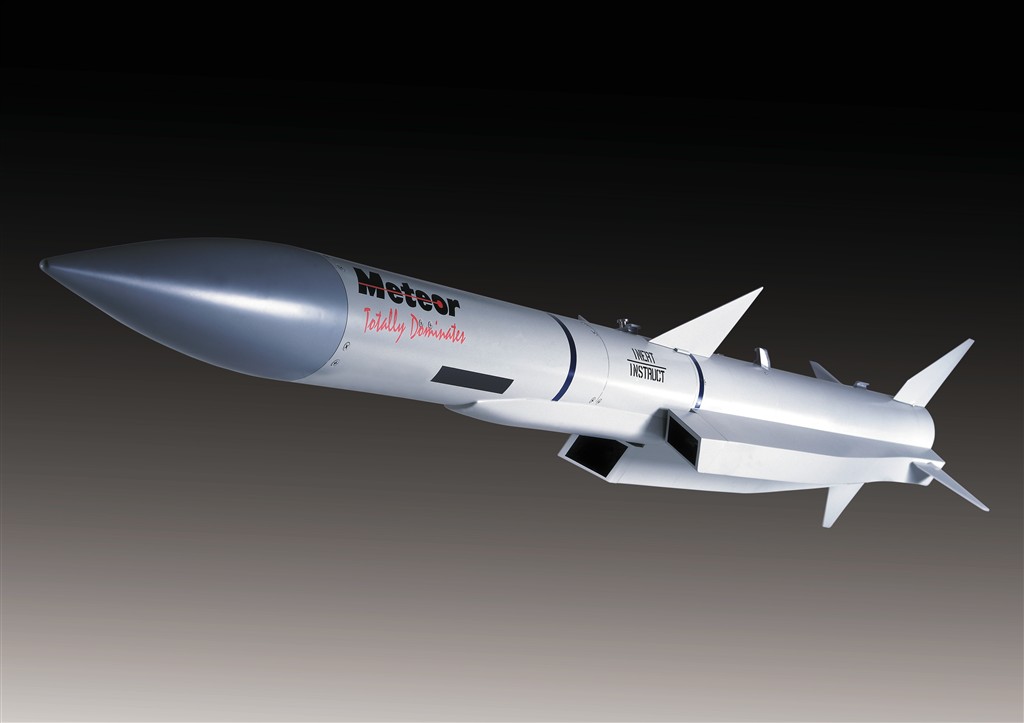

MBDA meteor بمدى 100 كم تقريبا . توجيه رادارى . سيدخل الخدمه العام القادم

ثانيا صواريخ جو-جو قصيره المدى

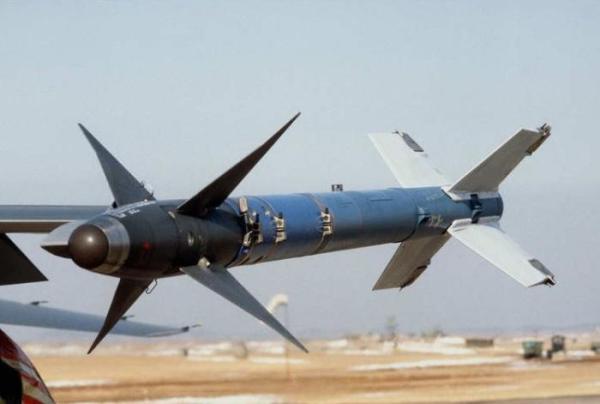

AIM-9 sidewinder بمدى 35 كم . وتوجيه حرارى

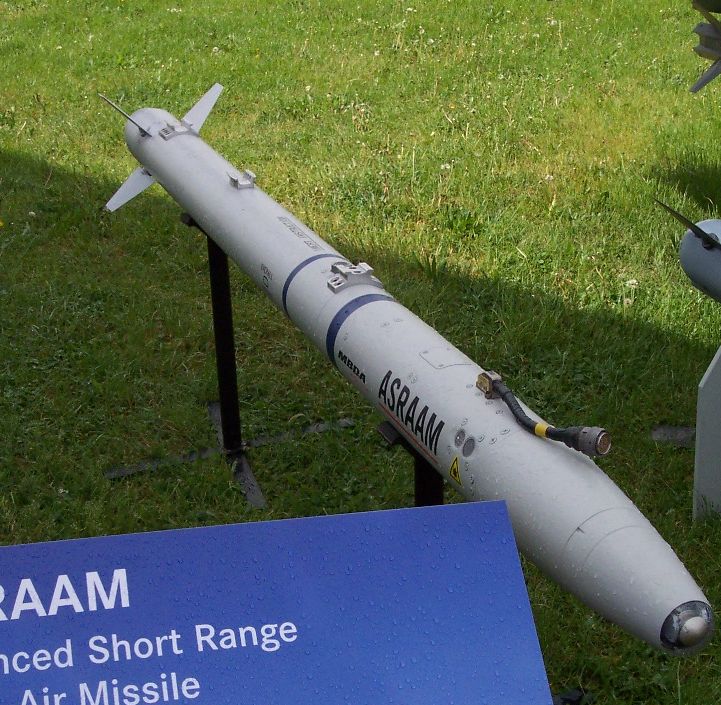

AIM-132 ASRAAM بمدى 20 كم . وتوجيه حرارى

IRIS-T بمدى 25 كم . وتوجيهه حرارى

قدرات القصف الجوى: صواريخ جو-سطح

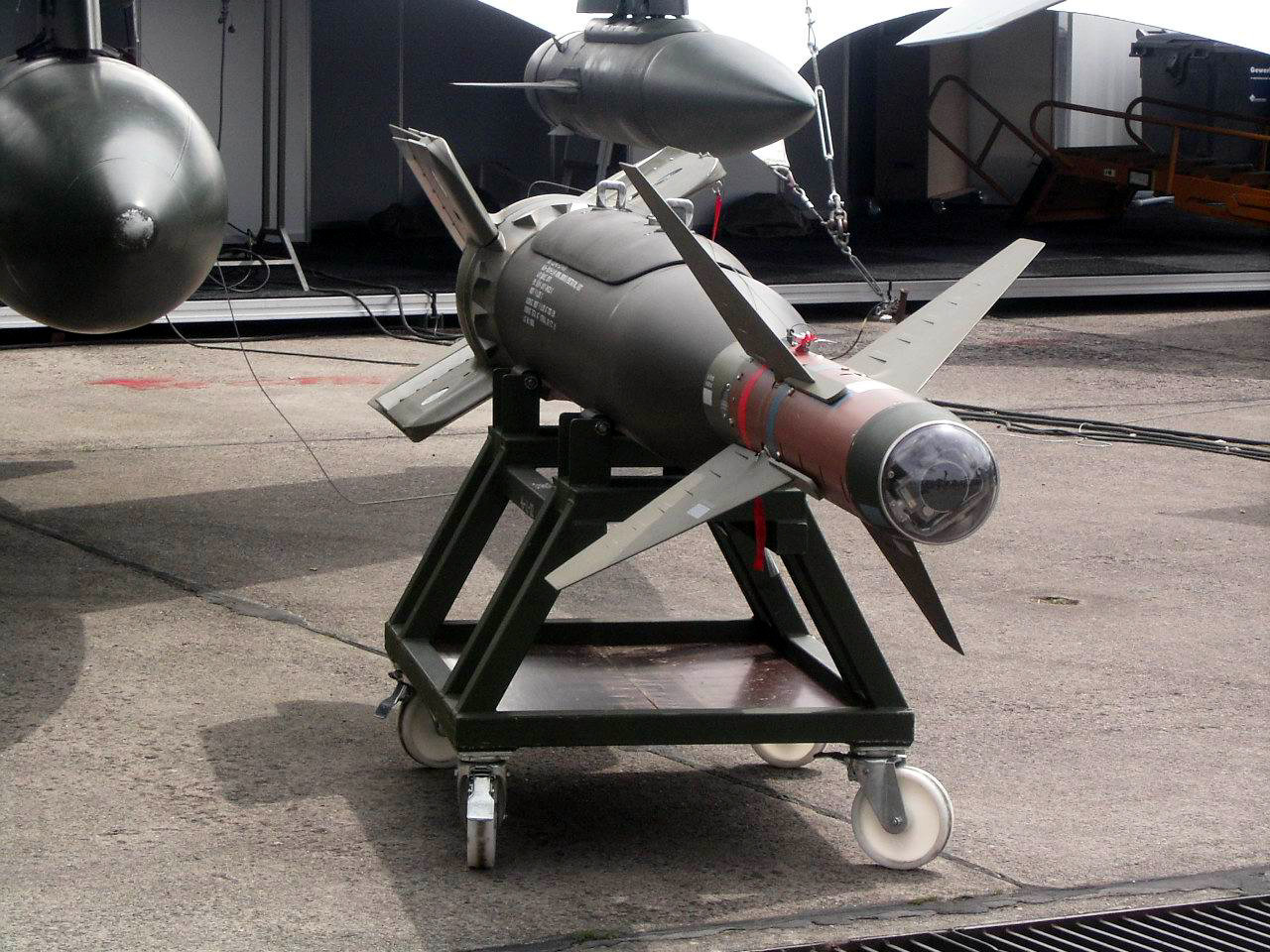

AGM-65 maverick موجهه ليزر او حرارى

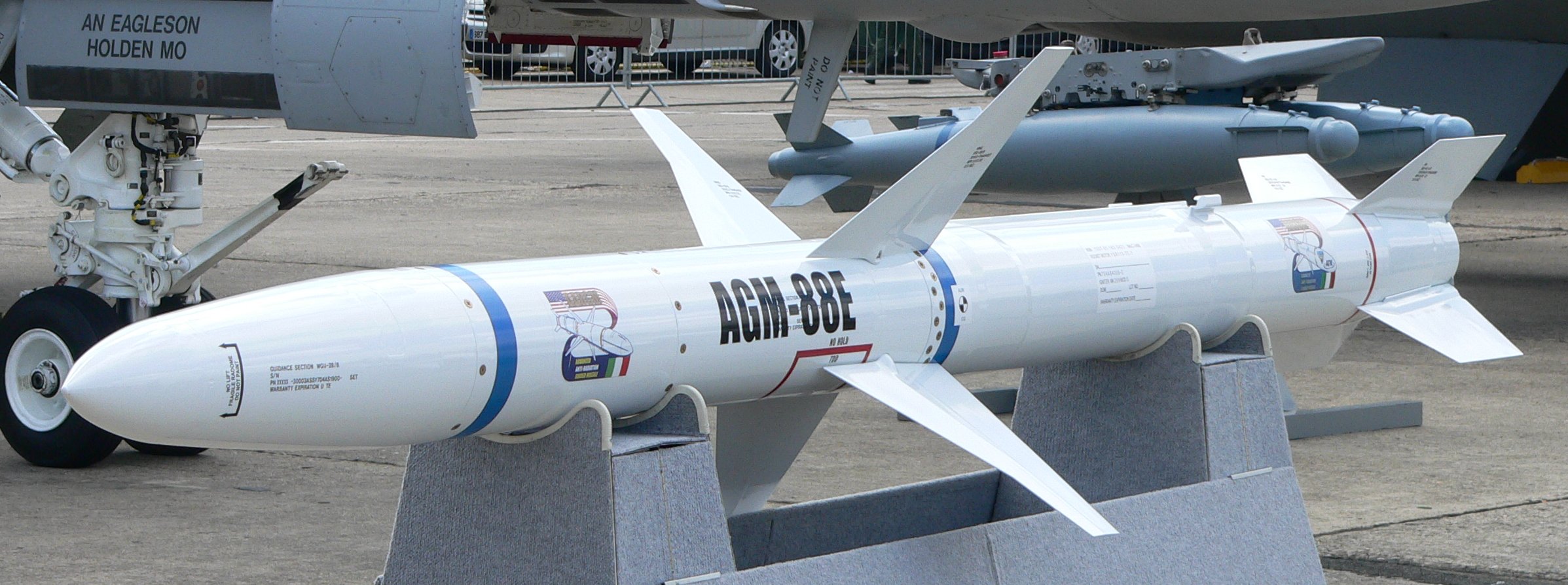

AGM-88 HARM يتم توجييه بركوب موجه الرادارت المعاديه ويتتبعها حتى يقوم بضرب الرادار نفسه

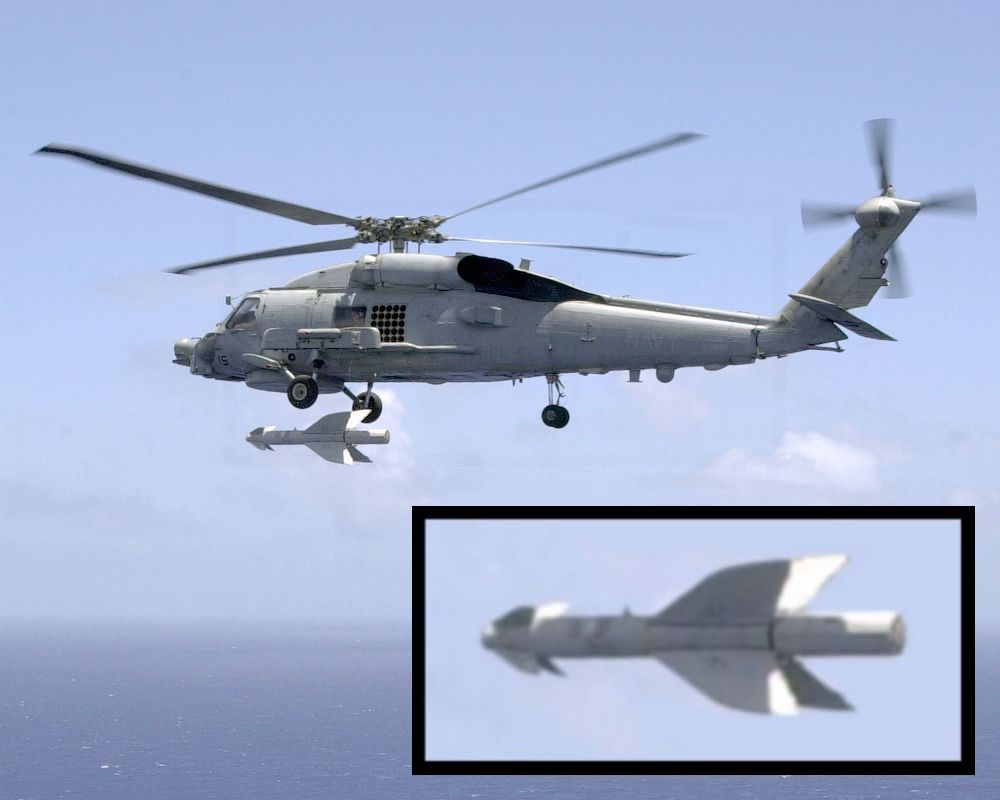

Penguin صاروخ مضاد للسفن توجيهه ليزرى او حرارى

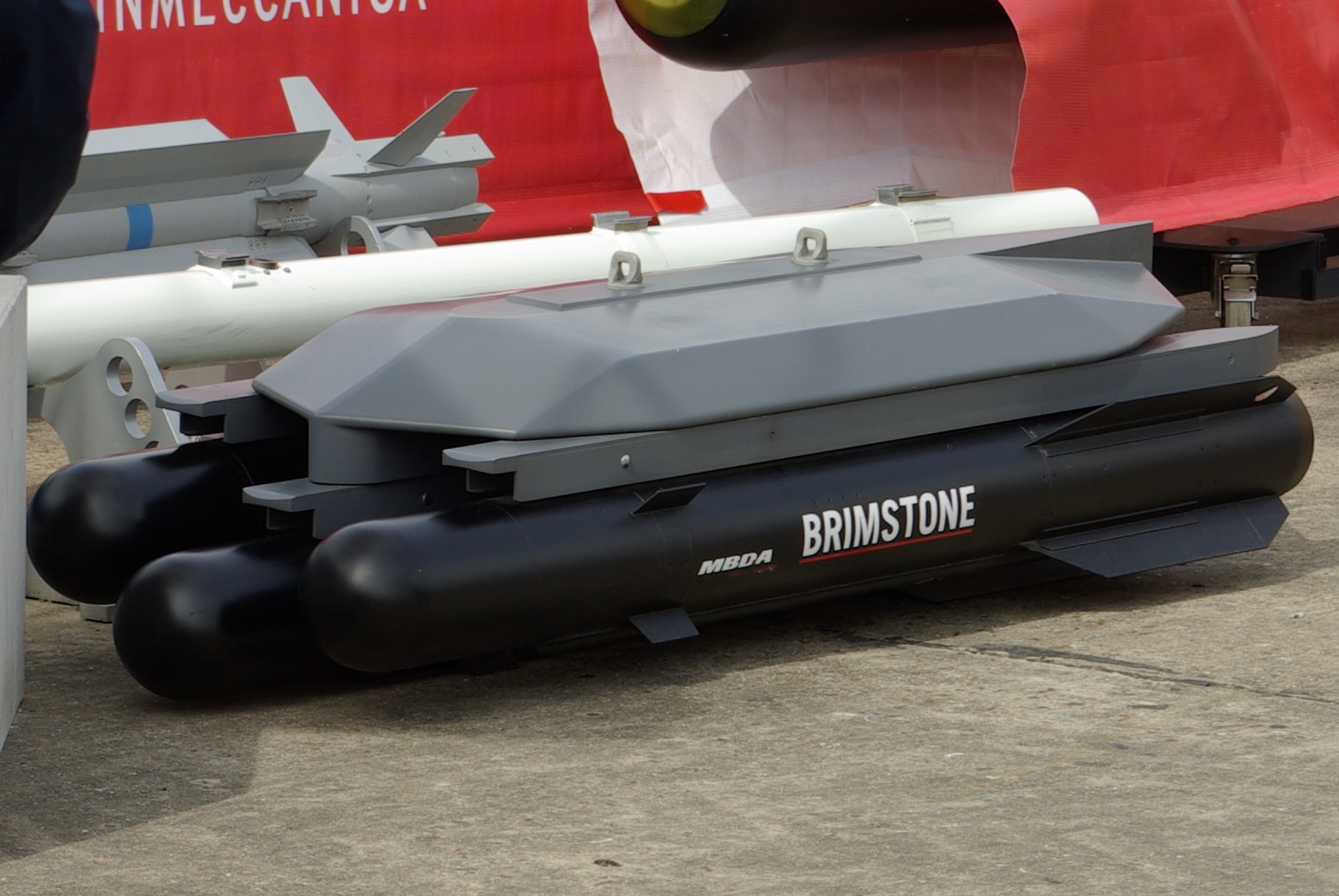

brimstone صواريخ جو ارض توجيه رادارى او ليزرى

قذائف جو-ارض
paveway II/III/IV قذائف موجه ليزاريا و بالاقمار الصناعيه GPS او بالكاميرات التلفزيونيه

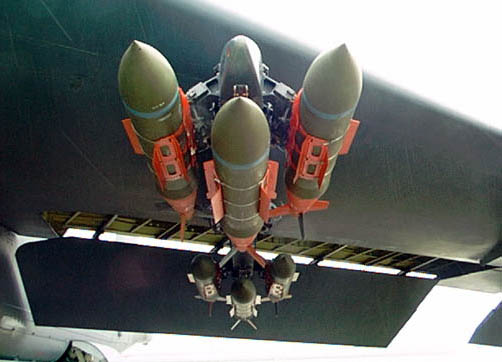

JDAM قذائف موجهه توجيه داخلى بالاقمار الصناعيه

صواريخ جو-ارض بعيده المدى (كروز)

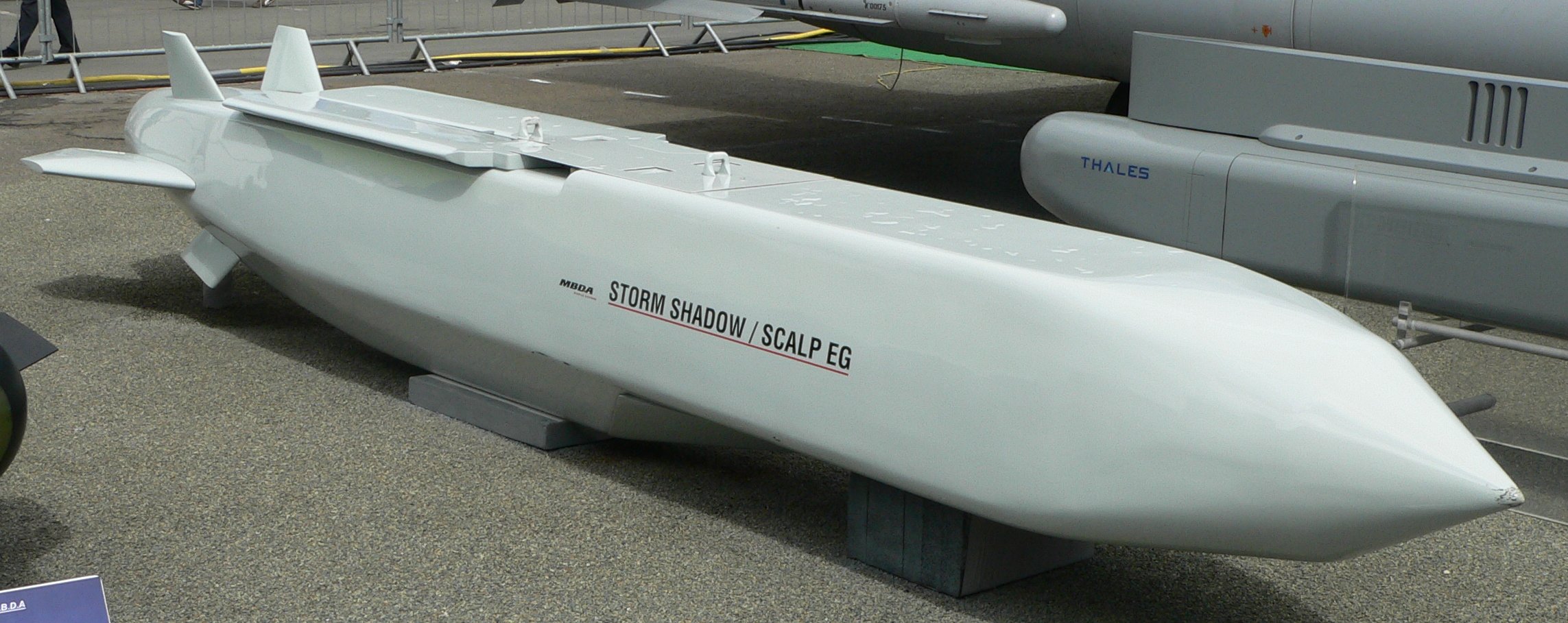

STORM-SHADOW توجييه داخلى بالاقمار الصناعيه بمدى يصل الى 250 كم

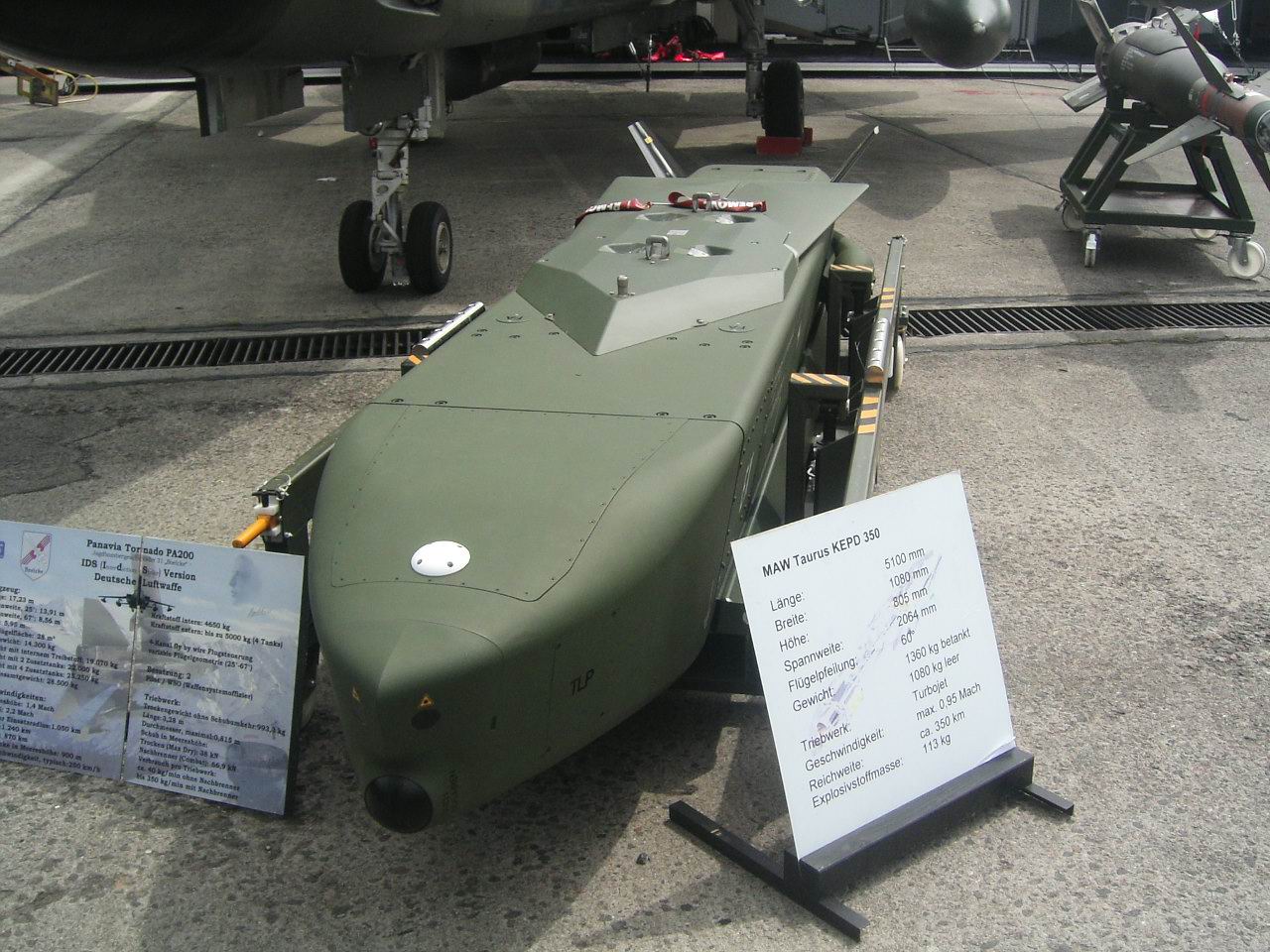

KEPD 350 توجيهه داخلى ملاحى او بالاقمار الصناعيه وبمدى يصل الى 500 كم


الدول المالكه ( الترتيب على حسب الاعداد من ترانش 1 الى 3 )

المملكه المتحده ( بريطانيا)
160 مقاتله مقسمه كالتالى
53-T1
67-T2
40-T3A

المانيا
143 مقاتله
33-T1
79-T2
31-T3A

ايصاليا
96 مقاتله
28-T1
47-T2
21-T3A

اسبانيا
73 مقاتله
19-T1
34-T2
20-T3A

المملكه العربيه السعوديه
72 مقاتله
24-T2
48-T3A

النمسا
15 مقاتله جميعهم T1

المصادر

http://www.eurofighter.com/

http://typhoon.starstreak.net/history.html

http://www.eurofighter.com/fileadmin/web_data/downloads/misc/WFOEnglishWEB.pdf

http://wiki.scramble.nl/index.php/Eurofighter_Typhoon#Fuel

http://en.wikipedia.org/wiki/Eurofighter_Typhoon

التعديل الأخير:

Tiger claw

الـبــرنـــس مـحـمـــــــود
خـــــبراء المنتـــــدى
إنضم
19 مارس 2012
المشاركات
3,159
الإعجابات
3,161
النقاط
1,736
رد: موسوعه التايفون ... الكامله !!

الموضوع مفتوح لاى استفسارات او تعديلا لاى خطاء ذكرته او اضافه اى معلومه نسيت ان اذكرها !!


معان

عضو مميز
إنضم
26 أغسطس 2010
المشاركات
1,816
الإعجابات
1,463
النقاط
1,007
رد: موسوعه التايفون ... الكامله !!

موضوع متميز عزيزي / jaguar leader

طائرة قوية وفيها من التقنية والتطور ما يجعلها في قائمة اقوى الطائرات المقاتلة

ومازال المستقبل كبيرا امامها .

على فكرة عزيزي اليس قليلا عدد طلقات المدفع 150 طلقة فقط .


الشبح المصرى 55

رئــيـــس الأركان
إنضم
16 نوفمبر 2008
المشاركات
1,084
الإعجابات
106
النقاط
490
رد: موسوعه التايفون ... الكامله !!

موضوع رائع + تقيييم


لكن كنت اود ان الفت نظرك الى



اقصى ارتفاع للتحليق:16,765 كم

16,765 م وليس كم


ايضا لدى سؤال


هل تعتقد انها افضل f-15 كطائرة سيادة جوية ؟؟؟


وما سر عدم اقتناء مصر طائرة متطورة كالرافال والتايفون


وتمسكها ب f-15 التى لن تحصل عليها ؟؟


وتحت اى خانة تندرج الميراج 2000 الامارتية المستعملة



ان جاءت الى القوات الجوية المصرية ؟؟



تقبل تحياتى​

التعديل الأخير:

Tiger claw

الـبــرنـــس مـحـمـــــــود
خـــــبراء المنتـــــدى
إنضم
19 مارس 2012
المشاركات
3,159
الإعجابات
3,161
النقاط
1,736
رد: موسوعه التايفون ... الكامله !!

موضوع رائع + تقيييم


لكن كنت اود ان الفت نظرك الى






16,765 م وليس كم


ايضا لدى سؤال


هل تعتقد انها افضل f-15 كطائرة سيادة جوية ؟؟؟


وما سر عدم اقتناء مصر طائرة متطورة كالرافال والتايفون


وتمسكها ب f-15 التى لن تحصل عليها ؟؟


وتحت اى خانة تندرج الميراج 2000 الامارتية المستعملة



ان جاءت الى القوات الجوية المصرية ؟؟



تقبل تحياتى​
تم التصحيح !! شكرا للتنبيه ^_^ :a020[2]:
بالنسبه لمسائله السياده الجويه المفترض انهم متشابهين القدرات جدا + استخدامهم لنفس الاسلحه تماما يقرب كثيرا من قدراتهم .. ولكن هناك عدده تقارير عن تقيم عدد من المقاتلات عند القتال بعيد المدى ضد ال su-27 . وهذه صوره توضح تفوق التايفون فى هذه القدرات وبفارق !! ربما يرجع الى المقطع الرادارى والحرارى المنخفض للتايفون


مساله اقتناء مصر لطائرات متطوره هذه تخضع لعده عوامل منها مثلا وجود طائرات فعلا متطوره داخل الترسانه الجويه + العقيده الدفاعيه التى ستجعل طائراتنا تقاتل وسط غابه من الدفاع الجوى .

سؤال الميراج 2000 لا اعلم اجابته .. مارشال هو الاقدر على الاجابه .كما ساقوم بعمل موضوع عن الميراج 2000 هناقش فيه الاعداد ومهامها وربما وجدت اجاباتك فيه .


الشبح المصرى 55

رئــيـــس الأركان
إنضم
16 نوفمبر 2008
المشاركات
1,084
الإعجابات
106
النقاط
490
رد: موسوعه التايفون ... الكامله !!

تم التصحيح !! شكرا للتنبيه ^_^ :a020[2]:
بالنسبه لمسائله السياده الجويه المفترض انهم متشابهين القدرات جدا + استخدامهم لنفس الاسلحه تماما يقرب كثيرا من قدراتهم .. ولكن هناك عدده تقارير عن تقيم عدد من المقاتلات عند القتال بعيد المدى ضد ال su-27 . وهذه صوره توضح تفوق التايفون فى هذه القدرات وبفارق !! ربما يرجع الى المقطع الرادارى والحرارى المنخفض للتايفون


مساله اقتناء مصر لطائرات متطوره هذه تخضع لعده عوامل منها مثلا وجود طائرات فعلا متطوره داخل الترسانه الجويه + العقيده الدفاعيه التى ستجعل طائراتنا تقاتل وسط غابه من الدفاع الجوى .

سؤال الميراج 2000 لا اعلم اجابته .. مارشال هو الاقدر على الاجابه .كما ساقوم بعمل موضوع عن الميراج 2000 هناقش فيه الاعداد ومهامها وربما وجدت اجاباتك فيه .
اجابة مفصلة و تقيييم


شكرا لك



بانتظار مارشال



تقبل تحياتى


Tiger claw

الـبــرنـــس مـحـمـــــــود
خـــــبراء المنتـــــدى
إنضم
19 مارس 2012
المشاركات
3,159
الإعجابات
3,161
النقاط
1,736
رد: موسوعه التايفون ... الكامله !!

موضوع متميز عزيزي / jaguar leader

طائرة قوية وفيها من التقنية والتطور ما يجعلها في قائمة اقوى الطائرات المقاتلة

ومازال المستقبل كبيرا امامها .

على فكرة عزيزي اليس قليلا عدد طلقات المدفع 150 طلقة فقط .
معظم الطائرات الحديثه الخفيفه متعدده المهام تحتوى على عدد قليل جدا من الطلقات فلو قارناها من ابناء جيلها من جريبين او رافال سنجدها تزيد عندهم ب25-30 طلقه !
وايضا لا تنسى ان اضفاء قدرات خوذات التهديف جعل القتال التلاحمى اكثر صعوبه فاصبح الطيار يستطيع ان يصيب اهداف بجانب طائرته ! فقط بالخوذه ! + ان جسم الطائره الصغير نوعا والكم الكبير من الالكترونيات المدمجه داخلها يحعل المساحه محدوده نوعا ما .


3z000z-24

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
3 فبراير 2012
المشاركات
4,754
الإعجابات
1,099
النقاط
880
رد: موسوعه التايفون ... الكامله !!

موضوع ممتآز وآلتآيفون لها مستقبل زآهر بآلتطوير وآلتحديثآت آلآن نسمع بآلترآنش آلثآلث ومميزآتى ألمهولة مآذآ سيكون في جعبة آلتآيفون ترآنش -4 آلله آعلم


معان

عضو مميز
إنضم
26 أغسطس 2010
المشاركات
1,816
الإعجابات
1,463
النقاط
1,007
رد: موسوعه التايفون ... الكامله !!

معظم الطائرات الحديثه الخفيفه متعدده المهام تحتوى على عدد قليل جدا من الطلقات فلو قارناها من ابناء جيلها من جريبين او رافال سنجدها تزيد عندهم ب25-30 طلقه !
وايضا لا تنسى ان اضفاء قدرات خوذات التهديف جعل القتال التلاحمى اكثر صعوبه فاصبح الطيار يستطيع ان يصيب اهداف بجانب طائرته ! فقط بالخوذه ! + ان جسم الطائره الصغير نوعا والكم الكبير من الالكترونيات المدمجه داخلها يحعل المساحه محدوده نوعا ما .
شكرا لك عزيزي / jaguar leader

على الاجابة الوافية .


field marshal

مـلازم أول
إنضم
13 مايو 2012
المشاركات
186
الإعجابات
106
النقاط
300
رد: موسوعه التايفون ... الكامله !!

تتميز طائرة «التايفون» بتصميم إيرودينامكي
عالي يمنحها قدرة عالية على المناورة حيث تعتمد
الطائرة مبدئ الهيكل الغير المستقر إيروديناميكــــا
وتحقيق الاستقرار المطلوب عن طريق أنظمة الطيران
السلكي الحاسوبي الرقمي. أجنحة المقاتلة من النــــوع
"المثلث" -دلتا- المصنوع من المواد المركبة في معظـــــــمه
واستخدم في صناعة الهيكل والجناح مواد الكربون المركــــــــب
والبلاستيك الزجاجي المقوى والتيتانيوم والالمونيوم. تستخــــــدم
جنيحات التقلب الأمامية في المساهمة في تحقيق مستوى المناورة الفائقة.

موضوع رائع اخى jaguar leader
تققيم لك وخمس نجوم للموضوع
وشكراً




ILYUSHIN

IL-76MD-90
صقور الدفاع
إنضم
29 سبتمبر 2011
المشاركات
4,276
الإعجابات
2,585
النقاط
927
رد: موسوعه التايفون ... الكامله !!

موضوع غاية في أمتياز بصراحة

التعديل الأخير:

Tiger claw

الـبــرنـــس مـحـمـــــــود
خـــــبراء المنتـــــدى
إنضم
19 مارس 2012
المشاركات
3,159
الإعجابات
3,161
النقاط
1,736
رد: موسوعه التايفون ... الكامله !!

تتميز طائرة «التايفون» بتصميم إيرودينامكي
عالي يمنحها قدرة عالية على المناورة حيث تعتمد
الطائرة مبدئ الهيكل الغير المستقر إيروديناميكــــا
وتحقيق الاستقرار المطلوب عن طريق أنظمة الطيران
السلكي الحاسوبي الرقمي. أجنحة المقاتلة من النــــوع
"المثلث" -دلتا- المصنوع من المواد المركبة في معظـــــــمه
واستخدم في صناعة الهيكل والجناح مواد الكربون المركــــــــب
والبلاستيك الزجاجي المقوى والتيتانيوم والالمونيوم. تستخــــــدم
جنيحات التقلب الأمامية في المساهمة في تحقيق مستوى المناورة الفائقة.

موضوع رائع اخى jaguar leader
تققيم لك وخمس نجوم للموضوع
وشكراً


صحييح تماما .. نسيت ان اذكرها .. واستكمالا ..ولنظام الطيران الرقمى او المسمى (fly-by-wire system ) له ميزه اخرى وهو يمنع الطيار ويشكل تلقائى من تخطى الحدود التناوريه للطائره +9 الى -3 .
ولقد تم تدعيم اجنحه وحواف الاماميه الطائره وتصنيعها بالكامل من التيتانيوم كما فى الصوره


ثم البلاستك الزجاجى وكما يتضح فى الصوره تم تدعيم الاجزاء التى تواجه ضغط هوائى كبير به


واخيرا جسد الطائره ومكون من الكاربون فايبر المركب


^_^ اضافه ممتازه ( او كما اقول فتاكه ) منك للموضوع ^_^ تقييم مضاد ^_^


Tiger claw

الـبــرنـــس مـحـمـــــــود
خـــــبراء المنتـــــدى
إنضم
19 مارس 2012
المشاركات
3,159
الإعجابات
3,161
النقاط
1,736
رد: موسوعه التايفون ... الكامله !!

موضوع غاية في أمتياز بصراحة
طب هات تقييم بقى ^_^ :bleh[1]: :bleh[1]: :bleh[1]:


MAN KSA

صـقـــر الـســعــــوديـــة
إنضم
2 نوفمبر 2009
المشاركات
2,314
الإعجابات
236
النقاط
430
رد: موسوعه التايفون ... الكامله !!

ماشاء اخي Tiger claw
ان شاء الله تكون موسوعه يستفيد كل محب ومطلع للامور العسكريه
اريد التذكير بما يخص التايفون السعوديه
.....................
عدد طائرات التايفون السعوديه
هي 24 طائرة

ترنش 2 بلوك 8
وقد وتم استلمها جميعا
وهنا تجدون جميع الطائرات التايفون اللتي وصلت بالصور
http://defense-arab.com/vb/showthread.php?t=23086
................................................................
باقي 48 طائره ترانش 3
لااعلم الى اين وصلوا في المفاوضات فهناك كر وفر
من ناحية التجميع
بصراحه لااعلم اين وصل اللاتفاق


اعلنت شركة بي ايه أي سيستمز (BAE) أن المناقشات مستمرة مع المملكة العربية السعودية فيما يخص مشروع سلام , و تشمل هذه المناقشات موضوع التجميع النهائي لأخر (48) طائرة من الطائرات الـ (72) , انشاء و تجهيز مرافق الصيانة و التطوير في المملكة , التجهيز الاساسي لقدرات الطراز الثالث لأخر (24)طائرة تايفون و المناقشات حول تكاليف التغير في الاسعار (VOP).

و قد حدث تقدم ممتاز فيما يخص المواضيع المشار اليها أعلاه خلال الاسابيع الماضية و تمت الموافقة على ميزانية جميع العناصر ماعدا تكاليف التغير في الاسعار (VOP) و الذي ستستمر مناقشته خلال العام الحالي 2012م.

و تم ايضا موافقة الحكومة السعودية على ميزانية المساندة لمدة خمس سنوات للبرنامج السعودي البريطاني للتعاون الدفاعي (SBDCP) شاملاً تطوير البرامج التدريبية .

و عزز اعتماد تلك الميزانيات لموقفي البرنامج و مشروع السلام , و سوف تغير المناقشات القائمة حالياً حول موضوع تكاليف التغير في الاسعار (VOP) لمشروع سلام من الاداء المالي للشركة و التي تشمل دفعات مالية مهمة و ذلك عند الاتفاق عليها.
اعتقد انه تم فك مبلغ من الدفعه وهي 500 مليون
......................
هناك كلام انه التاخير في المفاوضات
لانه السعوديه طلبت تغييرات في العقد


1-ان يكون التجميع في بريطانيا بدل السعودية وأخيرا وافقت BAE لكن الاختلاف على السعر فالزيادة في السعر من 1-2 مليار جنية استرليني !
2- ان تكون اخر 24 طائرة تحوي الردار الجديد ! :a020[2]:
3- بناء مجمع للترقية والصيانة بدل التجميع
4- ما زالت المفاوضات على شراء طائرات هوك جديدة مستمرة !

http://defense-arab.com/vb/showthread.php?t=50019

لكن المهم ان السعوديه 48 مقاتلة تايفون ترانش 3 كما يقال في الجيب
الاختلاف على التجميع والسعر

...................................................................

تسليح التايفون السعوديه

http://defense-arab.com/vb/showthread.php?t=53488
..............................


ننتظر الاعضاء يطلعوننا على جديد التايفون السعوديه
وايضا ان كان هناك اخطاء يصححون لي
......................

+1 لصاحب الموضوع تحياتي


Tiger claw

الـبــرنـــس مـحـمـــــــود
خـــــبراء المنتـــــدى
إنضم
19 مارس 2012
المشاركات
3,159
الإعجابات
3,161
النقاط
1,736
رد: موسوعه التايفون ... الكامله !!

ماشاء اخي tiger claw
ان شاء الله تكون موسوعه يستفيد كل محب ومطلع للامور العسكريه
اريد التذكير بما يخص التايفون السعوديه
.....................
عدد طائرات التايفون السعوديه
هي 24 طائرة

ترنش 2 بلوك 8
وقد وتم استلمها جميعا
وهنا تجدون جميع الطائرات التايفون اللتي وصلت بالصور
http://defense-arab.com/vb/showthread.php?t=23086
................................................................
باقي 48 طائره ترانش 3
لااعلم الى اين وصلوا في المفاوضات فهناك كر وفر
من ناحية التجميع
بصراحه لااعلم اين وصل اللاتفاق


اعتقد انه تم فك مبلغ من الدفعه وهي 500 مليون
......................
هناك كلام انه التاخير في المفاوضات
لانه السعوديه طلبت تغييرات في العقد


http://defense-arab.com/vb/showthread.php?t=50019

لكن المهم ان السعوديه 48 مقاتلة تايفون ترانش 3 كما يقال في الجيب
الاختلاف على التجميع والسعر

...................................................................

تسليح التايفون السعوديه

http://defense-arab.com/vb/showthread.php?t=53488
..............................


ننتظر الاعضاء يطلعوننا على جديد التايفون السعوديه
وايضا ان كان هناك اخطاء يصححون لي
......................

+1 لصاحب الموضوع تحياتي
بالنسبه للتجميع ونقل التكنولوجيا للمملكه !!
بدايته جائت عن توقيع مذكره تفاهم فى 2005 بين السعوديه وانجلترا .. وكانت تنص على شراء تايفون و(( نقل التكنولوجيا )) والتدريبات المطلوبه ..
ثم فى 2009 اعلنت bae عن استقبال فنيين سعودين لتمرينهم على تجميع التايفون الواصله للسعوديه خلال الاعوام المقبله .
وبعدها بخمسه اشهر حلقت اول 4 طائرات تايفون سعوديه ! ثم توالى استلام كامل ال 24 طائره !! و لكن الباقى هل سيتم تجميعه فى السعوديه تنفيذا لمذكره التفاهم فى 2005 والعقود الموقعه فى 2007 !!


MAN KSA

صـقـــر الـســعــــوديـــة
إنضم
2 نوفمبر 2009
المشاركات
2,314
الإعجابات
236
النقاط
430
رد: موسوعه التايفون ... الكامله !!

بالنسبه للتجميع ونقل التكنولوجيا للمملكه !!
بدايته جائت عن توقيع مذكره تفاهم فى 2005 بين السعوديه وانجلترا .. وكانت تنص على شراء تايفون و(( نقل التكنولوجيا )) والتدريبات المطلوبه ..
ثم فى 2009 اعلنت bae عن استقبال فنيين سعودين لتمرينهم على تجميع التايفون الواصله للسعوديه خلال الاعوام المقبله .
وبعدها بخمسه اشهر حلقت اول 4 طائرات تايفون سعوديه ! ثم توالى استلام كامل ال 24 طائره !! و لكن الباقى هل سيتم تجميعه فى السعوديه تنفيذا لمذكره التفاهم فى 2005 والعقود الموقعه فى 2007 !!

هنا مرباط الفرس
الامور مبهمه


الطفيل بن عمر

وزيــر الــدفـــاع
إنضم
13 مارس 2012
المشاركات
1,530
الإعجابات
79
النقاط
290
رد: موسوعه التايفون ... الكامله !!

تحتوى التايفون على نظام انذار وحرب الكترونيه متطور مكون من نظام تحذير مساعد ثانوى تحت اسم praetorian او euro dass وهو قادر على الاستجابه التلقائيه للعدائيات الارضيه والجويه و من كل الاتجاهات مع تحديد اكثر العدائيات اولويه . ونظام تحذير من الرادارات المعاديه و نظام تحذير من تحديد باليزر و مهمته هو اكتشاف حزم اليزر الموجهه لتصويب على الطائره باستخدام صواريخ موجه ليزريا (وهذا النظام متواجد على التايفون البرياطنيه فقط ) .
كما تحتوى ايضا على انظمه دفاعيه مثل ناثر الرقائق المعدنيه chaff لتضليل الصواريخ الموجهه راداريا
اخي حسب حديث الامير خالد بن سلطان نائب وزير الدفاع السعودي
ان التايفون السعودية مطابقة للبريطانية وبنفس التصميم والجودة
وهنا تقول انها حصريه للبريطانيين
لو اردت المصدر انا مستعد

والنقاش سيطول واتعبك معي قليلا
ولكن تبدو لي بنك معلومات وافر يجب الاستفادة منه قدر المستطاع


فتى الحرة

لــــواء
إنضم
6 أكتوبر 2010
المشاركات
583
الإعجابات
30
النقاط
300
رد: موسوعه التايفون ... الكامله !!

موضوع رائع وتستحق التقييم ..

وقد شدني في الموضوع أن نظام التحذير من التحديد بالليزر مختص بالنسخة البريطانية وهو مغاير للتصريحات الرسمية السعودية من أن النسخة السعودية مطابقة للنسخة البريطانية ..


Tiger claw

الـبــرنـــس مـحـمـــــــود
خـــــبراء المنتـــــدى
إنضم
19 مارس 2012
المشاركات
3,159
الإعجابات
3,161
النقاط
1,736
رد: موسوعه التايفون ... الكامله !!


هنا مرباط الفرس
الامور مبهمه
ربما هى ليست مبهمه تماما ^_^
but following contract renegotiations in 2011 it was agreed that all 72 aircraft would be assembled by BAE Systems in the UK
الترجمه " ولكن اعاده المفاوضات فى العقد عام 2011 اتفق فيها على ان كل ال72 طائره سيتم تجميعهم فى المملكه المتحده !
http://en.wikipedia.org/wiki/Eurofighter_Typhoon

Riyadh has stepped back from its original plans to assemble the remaining 48 aircraft in Saudi Arabia, and instead favours the establishment of a domestic facility to perform maintenance work and future upgrades to the Eurofighter.
ملخصه ان المملكه تراجعت عن خططها السابقه فى تجميع ال48 طائره الباقيين !! و سيتم تحويل المنشاه المحليه لتطوير وصيانه التايفون
http://www.flightglobal.com/news/articles/bae-confident-of-closing-improved-typhoon-deal-with-saudi-arabia-366555/

والسبب !!
The facility was supposed to have been completed in August 2009, with work beginning in the second quarter of 2010 and the first locally-assembled Typhoon due to be completed in 2011. But the in-kingdom industrial programme (IKIP) failed to materialise.
تأخر عن الجدول المحدد :busted_red[1]: ! برنامج الصناعات الداخليه للمملكه لم يستطيع انجاز العمل فى الوقت المحدد ..
http://www.arabianaerospace.aero/saudi-typhoon-storms-ahead.html


" بناء على توجيهات الادارة لتحسين محتوى المنتدى. فنأمل منكم الالتزام بالقوانين و عدم نشر الصور الحساسة و الدموية.
أعلى
