التوجيه الليزري من قبل العناصر في الارض JTACs/JFOs

[Stryker]

موضوع شيق ، حسب ما فهمت القنابل او الذخائر ترى انعكاس الاشعه من على الهدف
لكن ما الفرق عن الذخائر الراكبة للاشعه

الاولى تحتاج فقط رؤية نهاية اشعة الليزر و الانعكاس او الطاقه المضيئه للهدف و الباحث اذا لقطها بيقوم بتوجيه السلاح لمنتصفها

الثانيه فهمي جدا سحطي فيها للامانه وممكن اكون مخطئ, لكن الي فاهمه انها تطير للهدف على طول خط شعاع الليزر نفس الكورنيت مثلا

و الله اعلم



[batteryneon]

الاولى تحتاج فقط رؤية نهاية اشعة الليزر و الانعكاس او الطاقه المضيئه للهدف و الباحث اذا لقطها بيقوم بتوجيه السلاح لمنتصفها

الثانيه فهمي جدا سحطي فيها للامانه وممكن اكون مخطئ, لكن الي فاهمه انها تطير للهدف على طول خط شعاع الليزر نفس الكورنيت مثلا

و الله اعلم

اشكرك اخي الكريم



[anwaralsharrad anwaralsharrad عضو موثق.]

نمط التوجيه الليزري الذي يطلق عليه "التوجيه بركوب الشعاع" beam rider guidance، يدخل ضمن مصطلح التوجيه SACLOS أو القيادة نصف الآلية إلى خط البصر. ذلك أيضاً يعني أننا لا نستطيع إطلاق مصطلح "أطلق وأنسى" على نمط التوجيه هذا، إذ تعتمد تقنية ركوب الشعاع على مصدر إضاءة خارجي، يوجه شعاع كهرومغناطيسي electromagnetic beam نحو الهدف.

هذا الشعاع يكون عبارة عن حزمة ليزر مسلطة على كتلة الهدف، حيث يتولى كاشف detector مثبت في مؤخرة الصاروخ المحافظة على طيران الصاروخ في مركز هذا الشعاع عن طريق تحسس الإشارات المشفرة المرسلة من وحدة الإطلاق (وحدة السيطرة في الصاروخ تقوم بترجمة الإشارات الواردة وتقوم بعمل أوامر تصحيحية خاصة لتبقي القذيفة في مركز الشعاع).

من أمثلة الصواريخ الموجهة المضادة للدروع والعاملة بهذه التقنية، الروسي Kornet-E وكذلك الصاروخ Refleks الذي يطلق من سبطانة مدافع الدبابات الروسية T-80 وT-90 وغيرهما من المقذوفات.

ولمزيد من التوضيح، التوجيه بركوب شعاع الليزر هو كسابقه شكل آخر من أشكال التوجيه الكهروبصري electro-optical، ويعتمد على تسليط شعاع ليزري عريض ومشفر (بهدف احتواء الصاروخ وتوجيهه نحو الشعاع الضيق narrow beam المركزي وصولاً للهدف) على طول محور خط البصر line-of-sight axis. هذا الشعاع يكون على هيئة مخروط وهمي، قاعدته العريضة على الهدف. يتبع ذلك إطلاق الصاروخ، والذي بدوره يتلمس ويتحسس الشعاع المخصص لتعقب الهدف target-tracking beam عن طريق كاشفات في مؤخرته ويحاول البقاء ضمن مركزه، في حين يستمر المشغل في تركيز شعاع الليزر على الهدف حتى ارتطام الصاروخ به.

وخلال طيرانه، يعمل نظام توجيه الصاروخ باستمرار على استقبال المعلومات التي تخص موقع الصاروخ ضمن الشعاع المرسل، ويترجم هذه المعلومات ويولد إشارات تصحيحية correction signals كهربائية لكي يحافظ على طيرانه ضمن محور الشعاع. المدى الفعال للمصدر الليزري في منظومات ركوب الشعاع يتراوح بين 5-8 كلم (يمكن للمنظومات الحديثة تجاوز هذا الرقم بقليل، كما هو الحال مع المنظومة الروسية المضادة للدبابات Kornet-EM التي يبلغ مداها الأقصى 10 كلم) كما تتفاوت تردداته التكرارية للنبضات بين مئات النبضات في الثانية الواحدة وحتى 20 ألف نبضة في الثانية الواحدة. ويمكن استخدام أطوال موجية نموذجية مع هذا النوع من الأشعة الليزرية، تتراوح بين 0.904 مايكرو و1.064 مايكرو.



[Stryker]

نمط التوجيه الليزري الذي يطلق عليه "التوجيه بركوب الشعاع" beam rider guidance، يدخل ضمن مصطلح التوجيه SACLOS أو القيادة نصف الآلية إلى خط البصر. ذلك أيضاً يعني أننا لا نستطيع إطلاق مصطلح "أطلق وأنسى" على نمط التوجيه هذا، إذ تعتمد تقنية ركوب الشعاع على مصدر إضاءة خارجي، يوجه شعاع كهرومغناطيسي electromagnetic beam نحو الهدف.

هذا الشعاع يكون عبارة عن حزمة ليزر مسلطة على كتلة الهدف، حيث يتولى كاشف detector مثبت في مؤخرة الصاروخ المحافظة على طيران الصاروخ في مركز هذا الشعاع عن طريق تحسس الإشارات المشفرة المرسلة من وحدة الإطلاق (وحدة السيطرة في الصاروخ تقوم بترجمة الإشارات الواردة وتقوم بعمل أوامر تصحيحية خاصة لتبقي القذيفة في مركز الشعاع).

من أمثلة الصواريخ الموجهة المضادة للدروع والعاملة بهذه التقنية، الروسي Kornet-E وكذلك الصاروخ Refleks الذي يطلق من سبطانة مدافع الدبابات الروسية T-80 وT-90 وغيرهما من المقذوفات.

ولمزيد من التوضيح، التوجيه بركوب شعاع الليزر هو كسابقه شكل آخر من أشكال التوجيه الكهروبصري electro-optical، ويعتمد على تسليط شعاع ليزري عريض ومشفر (بهدف احتواء الصاروخ وتوجيهه نحو الشعاع الضيق narrow beam المركزي وصولاً للهدف) على طول محور خط البصر line-of-sight axis. هذا الشعاع يكون على هيئة مخروط وهمي، قاعدته العريضة على الهدف. يتبع ذلك إطلاق الصاروخ، والذي بدوره يتلمس ويتحسس الشعاع المخصص لتعقب الهدف target-tracking beam عن طريق كاشفات في مؤخرته ويحاول البقاء ضمن مركزه، في حين يستمر المشغل في تركيز شعاع الليزر على الهدف حتى ارتطام الصاروخ به.

وخلال طيرانه، يعمل نظام توجيه الصاروخ باستمرار على استقبال المعلومات التي تخص موقع الصاروخ ضمن الشعاع المرسل، ويترجم هذه المعلومات ويولد إشارات تصحيحية correction signals كهربائية لكي يحافظ على طيرانه ضمن محور الشعاع. المدى الفعال للمصدر الليزري في منظومات ركوب الشعاع يتراوح بين 5-8 كلم (يمكن للمنظومات الحديثة تجاوز هذا الرقم بقليل، كما هو الحال مع المنظومة الروسية المضادة للدبابات Kornet-EM التي يبلغ مداها الأقصى 10 كلم) كما تتفاوت تردداته التكرارية للنبضات بين مئات النبضات في الثانية الواحدة وحتى 20 ألف نبضة في الثانية الواحدة. ويمكن استخدام أطوال موجية نموذجية مع هذا النوع من الأشعة الليزرية، تتراوح بين 0.904 مايكرو و1.064 مايكرو.

@batteryneon



[batteryneon]

@batteryneon

شكرا



[batteryneon]

نمط التوجيه الليزري الذي يطلق عليه "التوجيه بركوب الشعاع" beam rider guidance، يدخل ضمن مصطلح التوجيه SACLOS أو القيادة نصف الآلية إلى خط البصر. ذلك أيضاً يعني أننا لا نستطيع إطلاق مصطلح "أطلق وأنسى" على نمط التوجيه هذا، إذ تعتمد تقنية ركوب الشعاع على مصدر إضاءة خارجي، يوجه شعاع كهرومغناطيسي electromagnetic beam نحو الهدف.

هذا الشعاع يكون عبارة عن حزمة ليزر مسلطة على كتلة الهدف، حيث يتولى كاشف detector مثبت في مؤخرة الصاروخ المحافظة على طيران الصاروخ في مركز هذا الشعاع عن طريق تحسس الإشارات المشفرة المرسلة من وحدة الإطلاق (وحدة السيطرة في الصاروخ تقوم بترجمة الإشارات الواردة وتقوم بعمل أوامر تصحيحية خاصة لتبقي القذيفة في مركز الشعاع).

من أمثلة الصواريخ الموجهة المضادة للدروع والعاملة بهذه التقنية، الروسي Kornet-E وكذلك الصاروخ Refleks الذي يطلق من سبطانة مدافع الدبابات الروسية T-80 وT-90 وغيرهما من المقذوفات.

ولمزيد من التوضيح، التوجيه بركوب شعاع الليزر هو كسابقه شكل آخر من أشكال التوجيه الكهروبصري electro-optical، ويعتمد على تسليط شعاع ليزري عريض ومشفر (بهدف احتواء الصاروخ وتوجيهه نحو الشعاع الضيق narrow beam المركزي وصولاً للهدف) على طول محور خط البصر line-of-sight axis. هذا الشعاع يكون على هيئة مخروط وهمي، قاعدته العريضة على الهدف. يتبع ذلك إطلاق الصاروخ، والذي بدوره يتلمس ويتحسس الشعاع المخصص لتعقب الهدف target-tracking beam عن طريق كاشفات في مؤخرته ويحاول البقاء ضمن مركزه، في حين يستمر المشغل في تركيز شعاع الليزر على الهدف حتى ارتطام الصاروخ به.

وخلال طيرانه، يعمل نظام توجيه الصاروخ باستمرار على استقبال المعلومات التي تخص موقع الصاروخ ضمن الشعاع المرسل، ويترجم هذه المعلومات ويولد إشارات تصحيحية correction signals كهربائية لكي يحافظ على طيرانه ضمن محور الشعاع. المدى الفعال للمصدر الليزري في منظومات ركوب الشعاع يتراوح بين 5-8 كلم (يمكن للمنظومات الحديثة تجاوز هذا الرقم بقليل، كما هو الحال مع المنظومة الروسية المضادة للدبابات Kornet-EM التي يبلغ مداها الأقصى 10 كلم) كما تتفاوت تردداته التكرارية للنبضات بين مئات النبضات في الثانية الواحدة وحتى 20 ألف نبضة في الثانية الواحدة. ويمكن استخدام أطوال موجية نموذجية مع هذا النوع من الأشعة الليزرية، تتراوح بين 0.904 مايكرو و1.064 مايكرو.

اليس الصاروخ لديه محرك في الخلف .. او حتى شده اطلاق القذيف .. الا يؤثر ذلك على عمل ال detector في الخلف حراريا و مساحيا
كما ان القياس مع مخروط الاشعاع المركوب لضمان السنتر اليس امر معقد من الخلف .. لما لا يوضع في الامام



[Stryker]

اليس الصاروخ لديه محرك في الخلف .. او حتى شده اطلاق القذيف .. الا يؤثر ذلك على عمل ال detector في الخلف حراريا و مساحيا
كما ان القياس مع مخروط الاشعاع المركوب لضمان السنتر اليس امر معقد من الخلف .. لما لا يوضع في الامام

للاسف انحظر انور, اتوقع عدم وضعه بالامام لانه مابيكون الباحث قادر يشوف الاشعه اذا كان الصاروخ على طول خط الشعاع ( الصاروخ نفسه بيحجب الاشعه عن الباحث بالامام )

نقطة المحرك بالخلف و تأثيره على اشعة الليزر معاك حق المفروض انه يأثر!, ننتظر عودة الاخ انور



[Stryker]

هناك نمطين هجومين مختلف في الجو - ارض, وعمليات الاسناد القريب CAS وكل منهم له شروطه

الاول: bomb on coordinates

يشترط انه الطاقم لا يرى الهدف باستخدام حواضن الاستهداف او العين المجرده, عالاحداثي فقط بيقوم بالقاء السلاح, وان قام طرف اخر بتوجيه السلاح بالليزر ( نفس اصحابنا عالارض ) يعتبر BOC لانه الطاقم لم يرى الهدف و التوجيه من طرف اخر

الثاني: bomb on target

العكس تماما, يشترط على الطاقم رؤية الهدف بحواضن الاستهداف او بالعين المجرده ويقوم الطاقم بالاستهداف بنفسه

وباستخدام الجهاز نفسه لكن هذه المره بدال توجيه الذخيره الى الهدف, توجيه حواضن الاستهداف الى الهدف ليتمكن الطيار من رؤية الهدف بحاضن الاستهداف الخاص به ومهاجمته بنفسه, في هذا الحاله رغم انه نفس الجهاز استخدم لكن لانه الطاقم تمكن من رؤية الهدف بنفسه و مهاجمته يعتبر BOT

احد الشروط الالزاميه وتعتبر من اجرائات السلامه نسيت اذكرها للـ BOC

انها تستوجب من المشغلين على الارض التأكد من انه الطيار يقرئ الاحداثي من كمبيوتر الطياره بعد ادخاله للاحداثي ( System read back )
بما انه في نمط الـ BOC الطيار بيلقي السلاح باستخدام الاحداثي فقط فيجب التأكد من انه الاحداثي المدخل في كمبيوتر الطياره نفسه هو بدون اخطاء ( و الامر ينطبق على داش 1 و داش 2 ) اذا كانو الاثنين بيهاجمو SHOOTER/SHOOTER

بينما في الـ BOT لانه الطيار بيشوف الهدف اساسا بحاضن الاستهداف او بعينه فـ مايتطلب منه قرائة الاحداثي من الكمبيوتر و مايتطلب حتى من داش 2 قرائة الاحداثي ( واحد بس يقراء كافي )

=========================================================

اتوقع بهذا نكون ختما موضوع توجيه الذخائر الجويه من العناصر في الارض, وصار الموضوع مرجع ويقطع الطريق على بعض الهبيده الي يقولك ممكن يتم توجيه شاهد بالليزر !!!!



[anwaralsharrad anwaralsharrad عضو موثق.]

اليس الصاروخ لديه محرك في الخلف .. او حتى شده اطلاق القذيف .. الا يؤثر ذلك على عمل ال detector في الخلف حراريا و مساحيا
كما ان القياس مع مخروط الاشعاع المركوب لضمان السنتر اليس امر معقد من الخلف .. لما لا يوضع في الامام

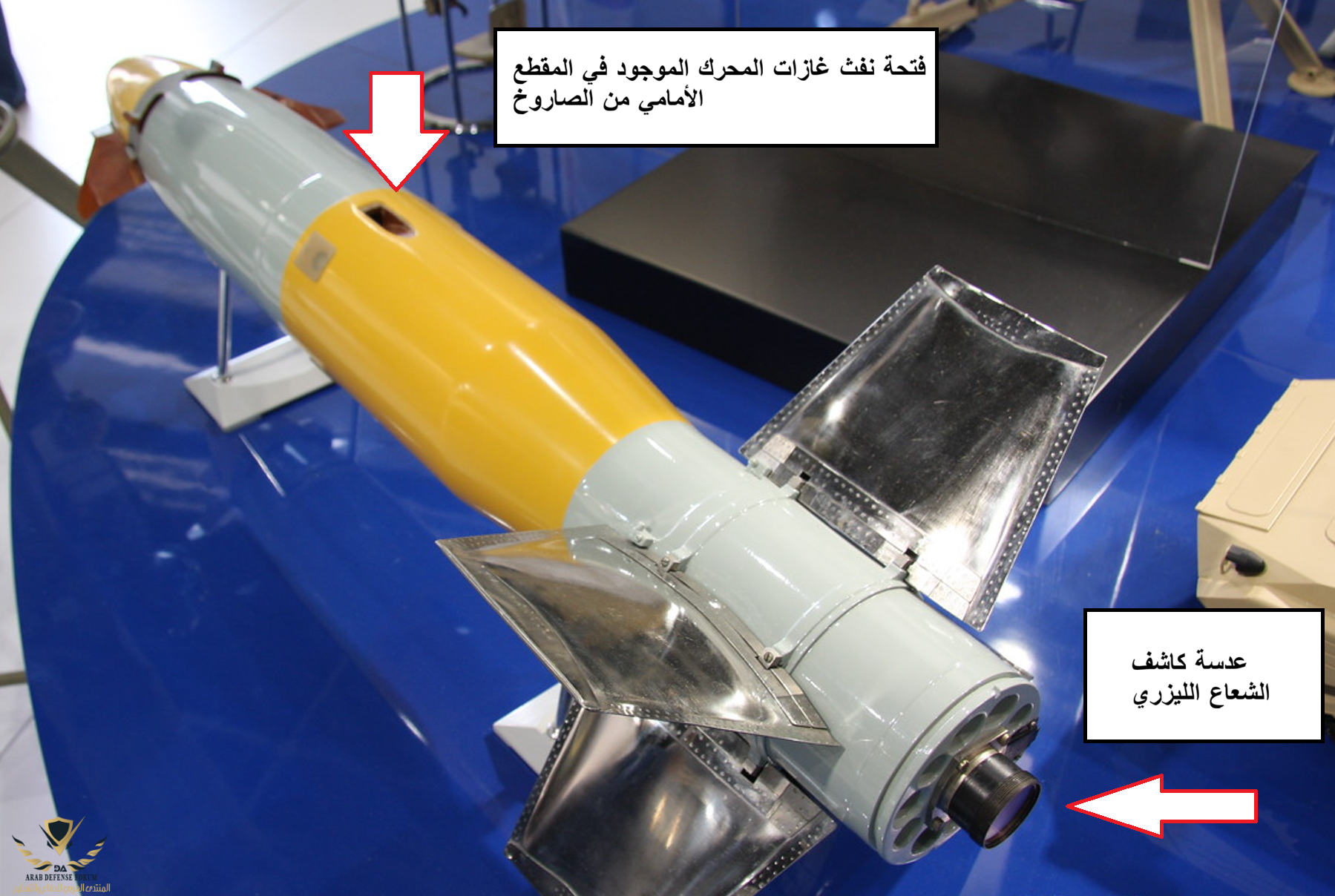

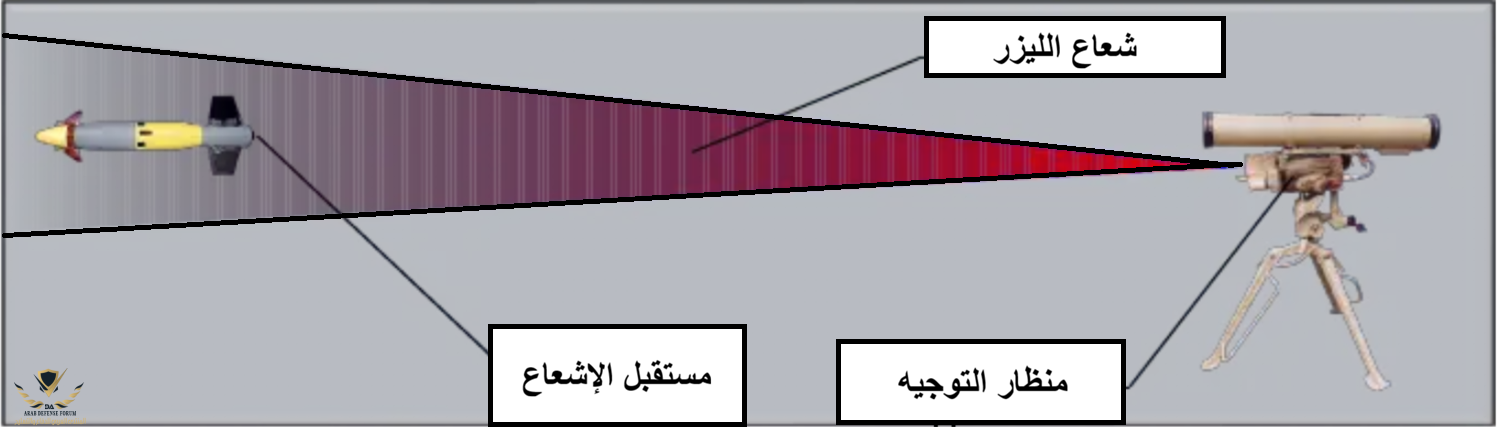

لا ليس شرط ويمكن أن يكون المحرك في المنتصف أو قريباً من مقدمة الصاروخ، لكن فوهات النفث تكون جانبية من البدن وليس عند المؤخرة كما هو معتاد وهذا كما في تصميم الصاروخ الروسي كورنيت والموجه بتقنية ركوب شعاع الليزر !!! أما لماذا لا يوضع الكاشف في الأمام، فالرسم للأسفل يوضح فكرة عمل الكاشف في تقنية ركوب شعاع الليزر، مع ملاحظة أن الكواشف التي توضع في مقدمة الصاروخ هي عادة ما تخص الأنظمة التي تعمل بتقنية التوجيه الليزري نصف النشط كما في صواريخ هيل فاير وليس ركوب شعاع الليزر.



[batteryneon]

لا ليس شرط ويمكن أن يكون المحرك في المنتصف أو قريباً من مقدمة الصاروخ، لكن فوهات النفث تكون جانبية من البدن وليس عند المؤخرة كما هو معتاد وهذا كما في تصميم الصاروخ الروسي كورنيت والموجه بتقنية ركوب شعاع الليزر !!! أما لماذا لا يوضع الكاشف في الأمام، فالرسم للأسفل يوضح فكرة عمل الكاشف في تقنية ركوب شعاع الليزر، مع ملاحظة أن الكواشف التي توضع في مقدمة الصاروخ هي عادة ما تخص الأنظمة التي تعمل بتقنية التوجيه الليزري نصف النشط كما في صواريخ هيل فاير وليس ركوب شعاع الليزر.

مشاهدة المرفق 857572

مشاهدة المرفق 857573​

اشكرك



[anwaralsharrad anwaralsharrad عضو موثق.]

احد الشروط الالزاميه وتعتبر من اجرائات السلامه نسيت اذكرها للـ BOC

انها تستوجب من المشغلين على الارض التأكد من انه الطيار يقرئ الاحداثي من كمبيوتر الطياره بعد ادخاله للاحداثي ( System read back )
بما انه في نمط الـ BOC الطيار بيلقي السلاح باستخدام الاحداثي فقط فيجب التأكد من انه الاحداثي المدخل في كمبيوتر الطياره نفسه هو بدون اخطاء ( و الامر ينطبق على داش 1 و داش 2 ) اذا كانو الاثنين بيهاجمو SHOOTER/SHOOTER

بينما في الـ BOT لانه الطيار بيشوف الهدف اساسا بحاضن الاستهداف او بعينه فـ مايتطلب منه قرائة الاحداثي من الكمبيوتر و مايتطلب حتى من داش 2 قرائة الاحداثي ( واحد بس يقراء كافي )

=========================================================

اتوقع بهذا نكون ختما موضوع توجيه الذخائر الجويه من العناصر في الارض, وصار الموضوع مرجع ويقطع الطريق على بعض الهبيده الي يقولك ممكن يتم توجيه شاهد بالليزر !!!!

الفارق الرئيس بين أنظمة BOT وأنظمة BOC هو ان الأولى تصلح لاستخدام ومشاغلة الأهداف الثابتة والمتحركة، في حين يقتصر دور النوع الثاني على الأهداف الثابتة فقط.
