جهاز المؤشر الليزري IR Pointer و استخدامه في الدعم الجوي القريب

[Stryker]

جهاز المؤشر الليزري على الاهداف IR Pointer

جهاز التأشير على الاهداف بالاشعه تحت الحمراء IR Pointer, يعد احد الاجهزه الرئيسيه الاخرى لمسيطري و راصدي النيران JTACs/JFOs و الجهاز المختص في عمليات الدعم و الاسناد الجوي الليليه,

يعمل على نطاقات موجيه بين 780nm الى 1550nm, اكثرها في حاجز 860nm-980nm تقريبا, لايرى بالعين المجرده ولكن يرى باجهزة الرؤيه الليليه كما هو واضح في الصور

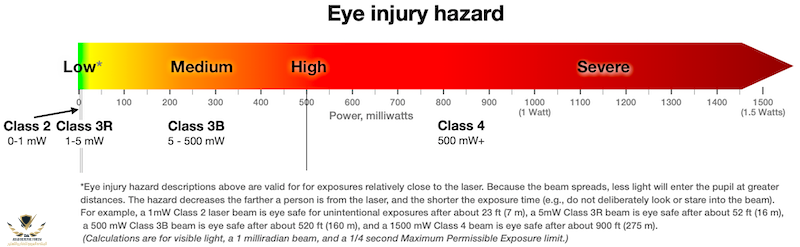

وكما هو الحال مع جهاز التعيين الليزري LTD يصنف جهاز المؤشر الليزري ايضا كـ ليزر من الدرجه الرابعه شديد الضرر على العين

يستخدم المؤشر الليزري IR Pointer فقط في عمليات الاسناد الجوي القريب ( الليليه )

لتوجيه اعين الطيارين الي الهدف ومن ثم استهدافه من قبل الاطقم الجويه ( لا يقوم الجهاز بتوجيه اي اسلحه بأي مرحله على عكس جهاز التعيين بالليزر LTD )

و الذي تم شرحه في الموضوع السابق: https://defense-arab.com/vb/threads/212647/

===========================================================================================

استخدامه في الميدان

لاستخداماته حدود و امور يجب اخذها بعين الاعتبار, اولها و اهمها توفر مناظير الرؤيه الليليه للاطقم الجويه او حاضن استهداف قادر على رؤية الاشعه و ينطبق الامر بالطبع على المسيطر في الارض

و ان كان العدو يمتلك اجهزة رؤيه ليليه, ستكون له القدره هو ايضا على رؤية الشعاع ومصدره ( مكان الجيتاك و القوات الصديقه )

ارتفاع الطيار, ان كان الطيار على ارتفاع عالي, رؤيته للشعاع بتكون مستحيله, قوة الاجهزه غير كافيه ويعتمد ايضا على جودة اجهزة الرؤيه الليليه للطاقم

على المسيطر الجوي ادخال الطيار الى منطقة العمليات/الاستهداف وطيرانه اعلى منطقة الهدف Overhead, حتى يبداء الطرفين الان مرحلة التنسيق بينهم للاستهداف تسمى Correlation

وتعتبر مرحلة التنسيق المسماه Correlation الخطوه رقم 8 من ال12 خطوه في اجرائات الدعم الجوي القريب CAS

ان كان الطيار على ارتفاع عالي نوعا ما كما ذكرنا , سيضطر المسيطر لانزال الطيار على ارتفاع اقل, 10-12 الف قدم مثال جيد حتى يتمكن من رؤية شعاع الليزر بوضوح

اخذ الاحوال الجويه بالحسبان غيوم كثيفه على ارتفاع منخفض, اي عوائق امام شعاع الليزر, الاضائات في المناطق الحضريه الخ, ,

===========================================================================================

مثال للاجراء و التنسيق بين الجيتاك و الطاقم, Correlation


بعد دخول الطيار منطقة العمليات\الاستهداف يبداء التنسيق بين المسيطر و الطيارين, على الجميع الالمام في المصطلحات الخاصه في هذا النوع من المهام

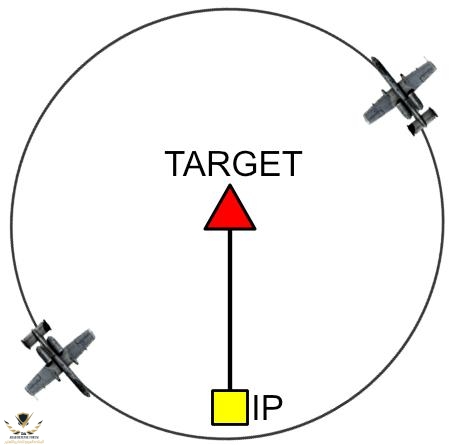

الطيار من الان طيرانه اعلى منطقة الهدف بشكل دائري وبشكل مستمر, Overhead, wheel pattern

الجيتاك يسأل عن مكان الطيار في الدائره الطيار يجاوب على سبيل المثال شمال حاليا و اتجاه دورانه عكس عقارب الساعه ( في هذا المثال بعد فتره وجيزه بيكون الطيار في جهه الغرب من الدائره )

يقوم مستخدم الجهاز بعمل مايسمى Roping روبنج, التأشير بالجهاز باتجاه السماء وباتجاه الطائره تقريبا ( امام الطائره بمسافه امنه ) مع الحذر من عدم توجيه اشعة الليزر على اعين الطاقم خاصتا المروحيات!

بعد رؤية الطيار لشعاع الليزر يرد الطيار بـ contact rope اي بانه يرى الشعاع, يؤكد الجيتاك للطيار بانه مصدر الشعاع هو مكانه ومكان القوات الصديقه و معلم عليهم بالـ IR Strobe

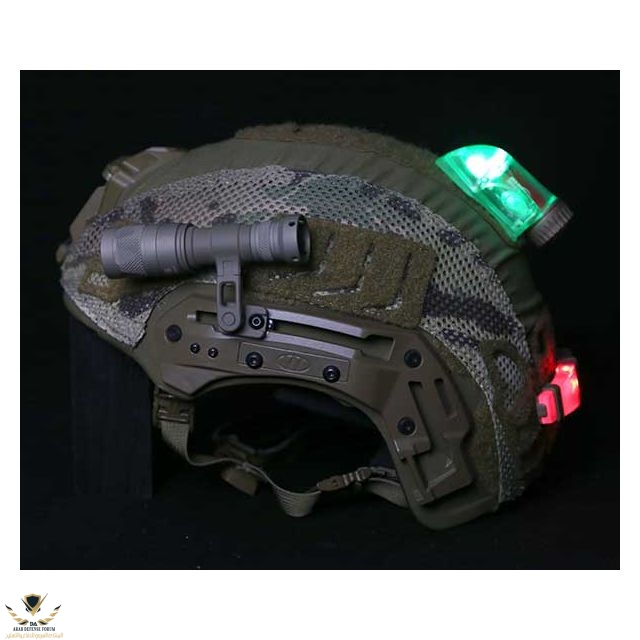

صوره للـ IR Strobe على احد الخوذ ( في النمط العادي بدون استخدام نمط الاشعه تحت الحمراء ) الصوره لتوضيح شكل الجهاز فقط

يرد الطيار بانه يرى القوات الصديقه I'm Visual Friendlies

الان يطلب الجيتاك من الطيار ان كان مستعد حتى يقوم باضائة الهدف له ready for sparkle

ان كان الطيار مستعد

يبداء الجيتاك بتوجيه الشعاع على الهدف ( نفس الصوره الاولى و الثالثه في الموضوع )

ان تمكن الطيار من رؤية الشعاع على الهدف يرد بشكل ايجابي بانه يرى الشعاع contact sparkle و يقوم الجيتاك بوصف الهدف له للتأكيد

مثال للوصف: بنهاية اشعة الليزر , 4 سيارات بيك اب مواجهه لجهة الغرب

يرد الطيار بانه يرى ال4 سيارات بيك اب المواجهه لجهة الغرب

هنا يعطي الجيتاك الامر للطيار ببداء الهجوم من الزاويه المتفق عليها و بالخطه المتفق عليها سابقا

في بعض الاحيان و اثناء استخدام المدفع الرشاش او الصواريخ غير الموجهه قد يطلب الطيار من الجيتاك الاستعداد لاضائة االهدف مره اخرى لكن اثناء هجومه واطلاقه للنار هذه المره

===========================================================================================

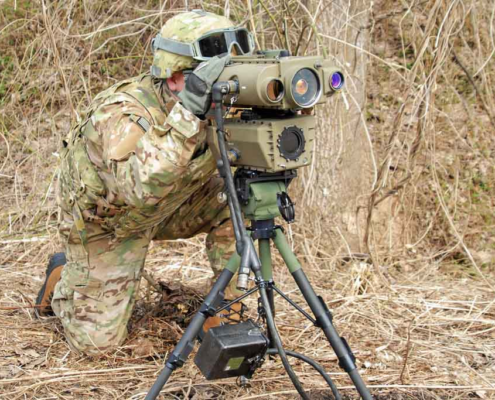

الاختلاف بينه وبين الجهاز الاخر للتعيين الليزري Laser target designation - LTD

جهاز الـ IR Pointer المذكور في موضوعنا هذا وكما ذكرت في بداية الموضوع يقوم فقط بتوجيه اعين الاطقم الجويه حتى يقومو بالاستهداف, ولا يقوم بتوجيه اي اسلحه في اي مرحله, لا يرى شعاعه بالعين المجرده لكن يرى بمناظير الرؤيه الليليه مثل ماهو واضح بالصور ولا يتطلب وضع اكواد PRF CODE

بينما الاخر يقوم باضائة الاهداف لبواحث الليزر في القنابل و الصواريخ ذات التوجيه الليزري, لتوجيهها لاهدافها بالمراحل الاخير ( يكون مسؤول عن التوجيه في المرحله الاخيره ) لا يرى بالعين المجرده ولا باجهزة الرؤيه الليليه ولكن بالحراريه بالامكان رؤية النبضات pulse

===========================================================================================

الاختلاف في الاجرائات بين طائرات الجناج الثابت FW و المروحيات RW

نظرا للاختلاف الكبير بين النوعين في السرعه و الارتفاع خصوصا, لا يتم ادخال المروحيات الى اعلى منطقة العمليات\الاستهداف Overhead
لامكانية تعرضها لنيران كثيفه من الاسلحه الخفيفه او المضادات الجويه المحموله عالكتف Manpads وغيرها ,,

في هذا الحاله يتم التنسيق بين الجيتاك و طاقم المروحيه من نقطه اخرى امنه للطاقم لكن قريبه بما فيه الكفايه لرؤية الشعاع و امكانية التنسيق بدون مشاكل ( المروحيات افضل و اسرع في هذا النوع نظرا لانها اقرب للارض و تطير بسرعات منخفضه مقارنتا بطائرات الجناح الثابت )

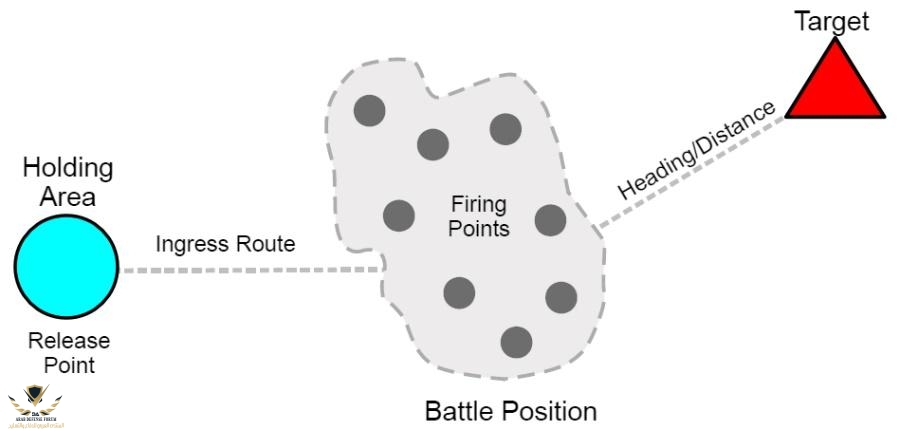

التنسيق بينهم في هذه الحاله يكون من keyhole او BP - Battle position وعادتا يكونو خلف تضاريس ( حسب المكان ) لاستخدام المروحيات التضاريس ك حمايه terrain masking

الاختلاف الاخر بينهم المروحيات ممكن تاخذ 9LINE CAS BRIFE او 5LINE

===========================================================================================

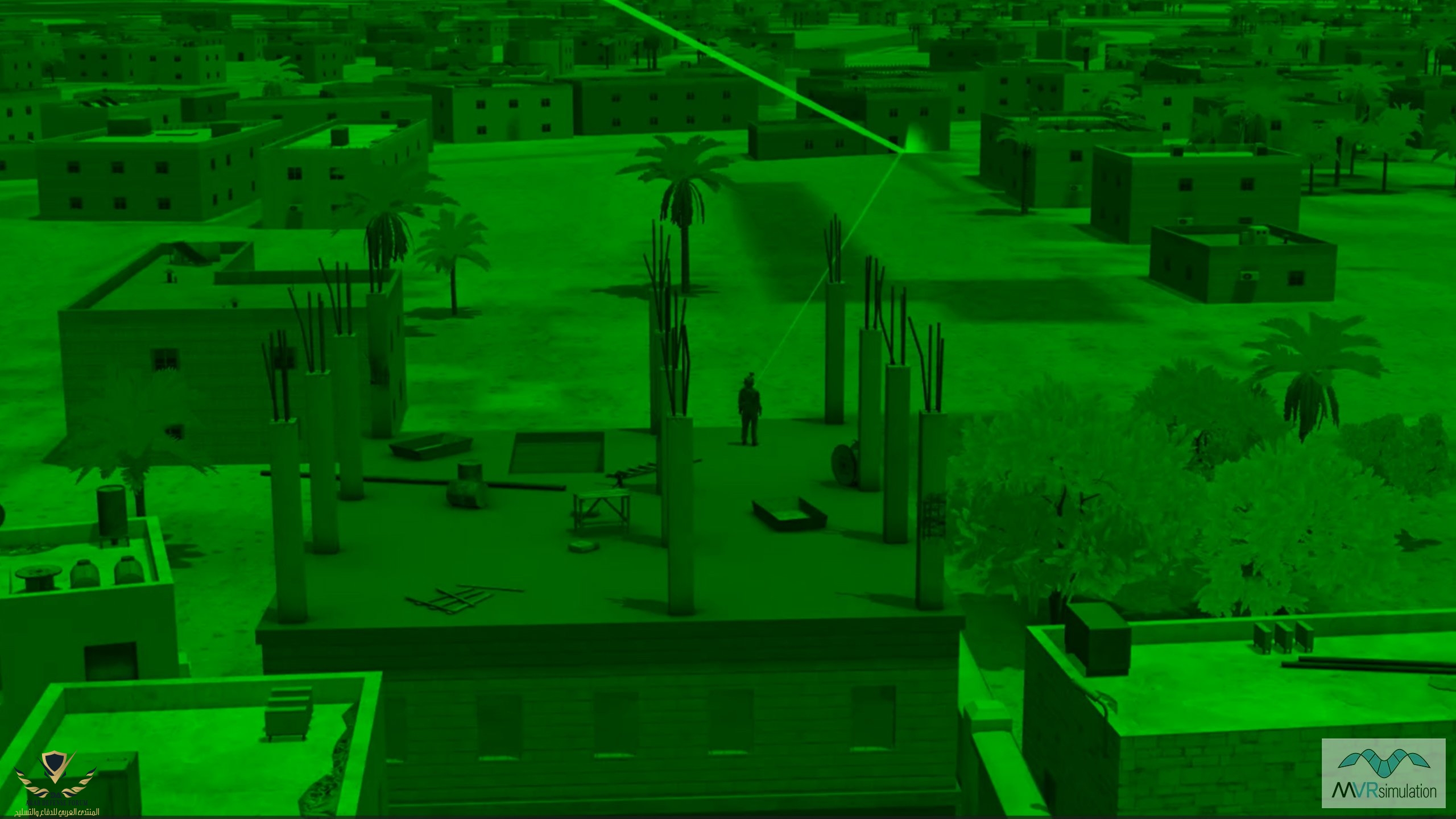

مطابقة شعاع الليزر من الارض بشعاع ليزر اخر من الطائره للتأكيد, Match Sparkle

في بعض الحالات ان كان هناك اي شك في تحديد الهدف الصحيح من قبل الجيتاك او الطيار

بامكان اي طرف طلب تطابق ليزر requesting match sparkle

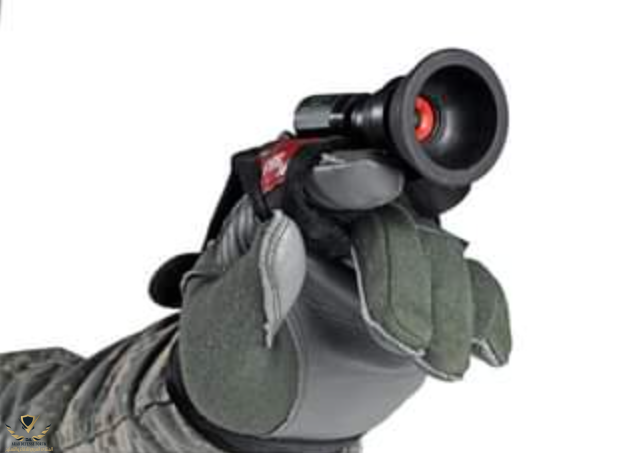

الفكره بشكل مختصر, بعض حواضن الاستهداف Targeting Pods نفس بود سنايبر الشهير, بامكانها هي ايضا اطلاق اشعة ليزر IR بالضبط نفس مايملك الجيتاك ونفس ماهو موضح بالصوره ( الصوره بالاعلى مثال من شركة مشبهات )

للتأكد بانه الطيار يرى ويقصد الهدف المطلوب وليس منزل اخر بجانبه ومشابه له على سبيل المثال

===========================================================================================

استخدام الليزر من الطائره فقط بدل الارضي, Sparkle Walk on

في حالة عدم امتلاك الجيتاك اساسا للجهاز او مشكله في الجهاز " بطاريه "

بامكانه طلب مايسمى sparkle walk on, هي نفسها نفس المثال بالاعلى تقريبا, بيقوم الطيار فقط بتوجيه اشعة الليزر بدون اي اشعه صادره من طرف الجيتاك

وبيقوم الجيتاك بتمشية او تصحيح شعاع الطيار حتى يصل الى الهدف عن طريق الوصف بالكلام للطيار, Talk ON

===========================================================================================

بعض الفيديوهات اثناء استخدامه و صور لبعض الاجهزه المستخدمه من العناصر الارضيه و الجويه

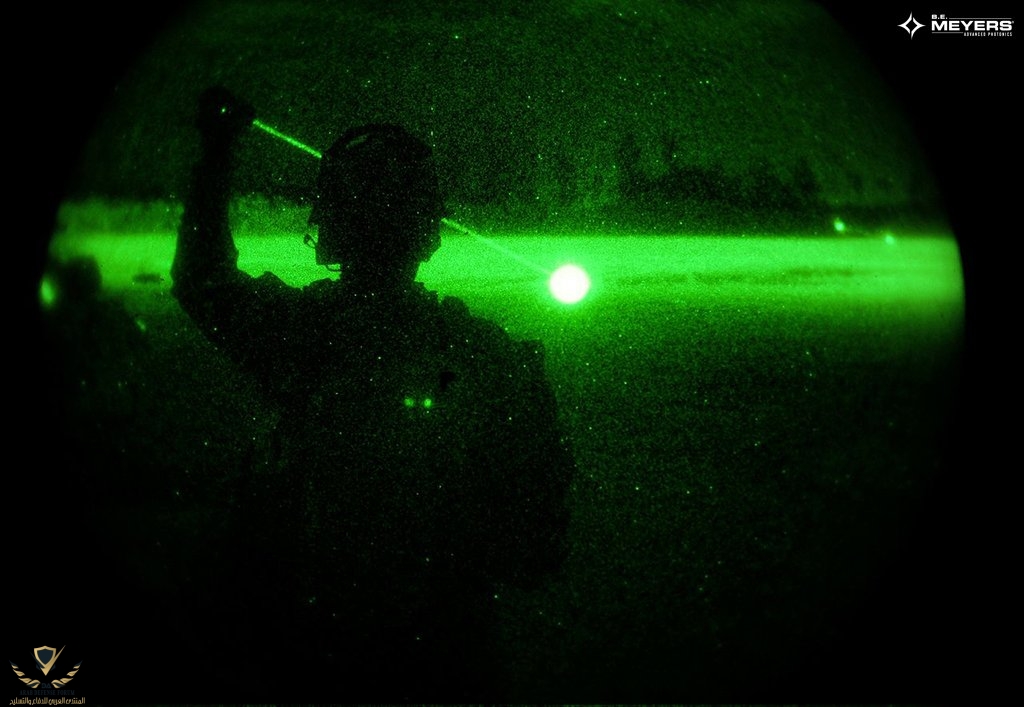

لاحظ قيام المشغل باول ثواني من الفيديو بالـ Roping حول الطائره بحذر

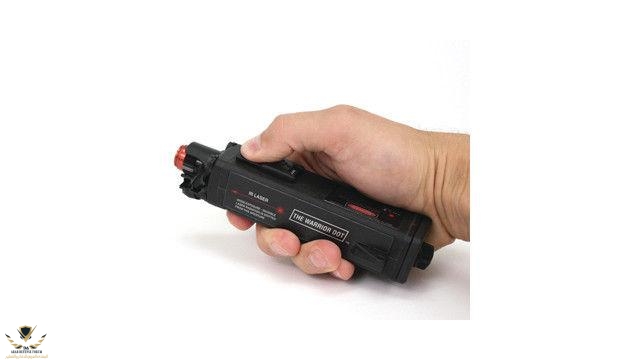

صورة احد الاجهزه من صناعة شركة B.E. Meyers

صورة احد الاجهزه المستخدمه من قبل الاطقم الجويه ( اتوقع قديم )

صورة احد الاجهزه للقاده الميدانيين Commander IR Pointer

النوع بالاعلى للقاده و ليست وظيفته مع الطائرات نظرا لضعف شعاعه

===========================================================================================


الى هنا يكون موضوعنا انتهى, بحاول اضيف للموضوع في الردود باوقات الفراغ ان شاءالله

اعذروني ان كان الشرح نوعا ما غير واضح حاولت اوضح و اسهل الامر قدر الامكان و اتجنب بعض التفاصيل حتى يكون الموضوع ابسط و ممتع للجميع



[anwaralsharrad anwaralsharrad عضو موثق.]

بالنسبة للعمليات الجوية، ما الحكمة أو الإضافة التي ستحدثها أنظمة IR Pointer مقارنة بأنظمة التعيين التقليدية أو Laser Designator؟؟ لأن النوع الأخير يؤدي المهمة بدقة وسهولة أكبر.



[Stryker]

بالنسبة للعمليات الجوية، ما الحكمة أو الإضافة التي ستحدثها أنظمة IR Pointer مقارنة بأنظمة التعيين التقليدية أو Laser Designator؟؟ لأن النوع الأخير يؤدي المهمة بدقة وسهولة أكبر.

جهاز الـ LTD استخدامه مختلف كليا و استخدامه اصعب على المشغل و حجمه كبير و ثقيل ومستحيل حمله و الحركه به في اشتباك مثلا او عدو يتحرك في الميدان

النوع الاول سريع جدا خاصتا مع المروحيات و باستخدام 5LINE قدرتهم رهيبه نظرا لارتفاعهم وسرعتهم المنخفضه = وعيهم الميداني عالي جدا مقارنتا بطائرات الجناح الثابت

حتى الاحداثي مو شرط الجيتاك يكون دقيق او يعطيه احداثي من الاساس, لانه الطيار و الجيتاك بالنهايه بيدخلو في مرحلة التنسيق و الطيار بيشوف الهدف بعينه و بيوجه حاضن الاستهداف عليه, وهذا ينطبق على المروحيات و طائرات الجناح الثابت

بينما في جهاز التعيين الليزري لابد الاحداثي و الارتفاع يكونو جيدين ولابد للمشغل يحسب الزاويه الصحيحه لدخول الطيار , ولابد للهدف انه يكون ثابت و المشغل حتى ايده ثابته اثناء الضغط

و ان كان المشغل فقط يريد القيام ب LASER SPOT ايضا عليه اتباع الاجرائات كامله ولا الطيار بيشوف موقعه بدال الهدف لو دخل من زاويه غلط مثلا !

اذا كنت من ضمن فريق صغير في موقع وثابتين لفتره استخدامه منطقي جدا

اما اذا كنت مشارك في عمليه خاصه ليليه الـ IR Pointer هو الخيار الصحيح, لانك بتتحرك طول فترة العمليه و بتكون لابس NVGs



[Stryker]

C130 GUNSHIP تطلق شعاع ليزر IR اثناء الاستهداف, و عمل MATCH SPARKLE



المقاتلات و المروحيات شعاعهم اصغر بكثير من هذا!!



[Stryker]

الفرق في انماط الهجوم method of attack بين الجهازين

يخطئ البعض بانواع الهجوم لانه يخطئ بين الليزرين اساسا و الاثنين ضمن انماط هجوم مختلفه bomb on coordinates او bomb on target

هناك نمطين هجومين مختلف في الجو - ارض, وعمليات الاسناد القريب CAS وكل منهم له شروطه

الاول: bomb on coordinates

يشترط انه الطاقم لا يرى الهدف باستخدام حواضن الاستهداف او العين المجرده, عالاحداثي فقط بيقوم بالقاء السلاح, وان قام طرف اخر بتوجيه السلاح بالليزر ( نفس اصحابنا عالارض ) يعتبر BOC لانه الطاقم لم يرى الهدف و التوجيه من طرف اخر

الثاني: bomb on target

العكس تماما, يشترط على الطاقم رؤية الهدف بحواضن الاستهداف او بالعين المجرده ويقوم الطاقم بالاستهداف بنفسه

الاول يخص جهاز التعيين الليزري ويستخدم نمط الـ BOC

و الثاني يخص الجهاز في موضوعنا هذا المؤشر الليزري ويستخدم نمط الـ BOT



[Stryker]

في المروحيات وعلى عكس طائرات الجناج الثابت يكون التنسيق من الـ BP لانه غالبا الـ HA بعيده نوعا ما ( على حسب السناريو )

وان لم يتمكن الطيار من الرؤيه بوضوح و في تقدير الجيتاك بانه الوضع امن له بامكانه السماح له بمغادرة الـBP
APPROVED OUT OF THE BP

مع وضع تقييدات Restrictions مثال البقاء جنوب الطريق الرئيسي الممتد شمال - جنوب

غالبا بيكون على اكتاف مواقع القوات الصديقه

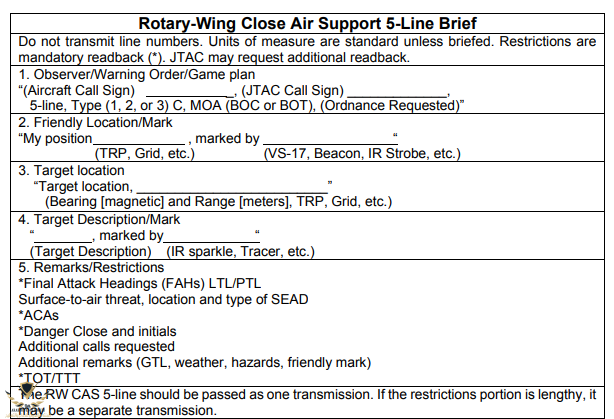

باذن الله بشرح الفرق بين الـ 5LINE Rotary wing cas brief و الـ 9LINE لاحقا
