المقاتلة الاعتراضية الشهيرة Mig-31

[Muhamed]

وصلت الفكرة أخي الكريم ..... بارك الله فيك و يعطيك العافية

نقاش منطقي و راقي و وجهة نظر أحترمها... تحياتي لك

اشكرك اخي
النقاش راقي بسبب اسلوبك انت ايضا في تقبل وجهات النظر
احب النقاش معك صراحة



[القناص11]

اشكرك اخي
النقاش راقي بسبب اسلوبك انت ايضا في تقبل وجهات النظر
احب النقاش معك صراحة

أشكرك أخي العزيز ... الشعور متبادل

تحياتي



[deadmotion011]

أول مرة أسمع عن طائرة بمثل هذه القدرات في حياتي
ألا يوجد أي أمل في التفاوض عليها؟
وإذا كان هناك ما هو السعر المقترح؟
لأن (دي مش طيارة دي مصيبة)
:mad::​



[مارشــال]

يظل في النهاية العدد الذي نتكلم عنه قليل



[المتألق]

الصراحة ما في بعد الأمريكان بالطيرات بس هذه الطيارة الروسية ممتازة تسلم على الموضوع



[الفريد]

انا بصراحة شايفها اقوى مقاتلات العالم لو تتمتع برادار اقوى قادر على اكتشاف الطائرات الشبحية



[معمر القذافى]

مقاتلات الميغ تتنافس سيخوي واف 15 و اف 16 وغيرهم



[tom14cat]

على فكرة وظيفتها الاعتراضية وأماكن تعليق الاسلحة فيها مشابهه كثيراً للأف 14 تومكات.



[tom14cat]

أكثر مايعجبني في هذه الطائرة هي قوة رادارها الرهيبة والتقنيات المستخدمة فيها حيث انه يمكن استخدام هذه الطائرة كطائرة قيادة أو أواكس.



[dark]

موضوع جميل وطائرة خطيرة
شكراًً على الوضوع.



[TOPOL]

تعمل الميغ-31 في إطار كل من القوات الجوية الروسية و الكازاخية و قد تناقلت بعض المصادر في 2007 أخبارا عن صفقة بين روسيا و سوريا تحصل بموجبها الاخيرة عل وحدات من هذه الطائرة.



[العريف10]

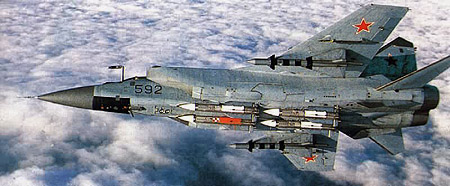

((MiG-31 Foxhound)) كاااااااامل

mig31​

​

((خلفية عن الطائرة)):​

أجرت أول طيران تجريبي لها في سبتمبر 1975. تم

تطويرها انطلاقا من طائرة ميغ-25 الشهيرة مع المحافظة

على شكلها العام و قدراتها العالية إلا أنها تختلف عنها من

حيث قدرتها على حمل طيارين اثنين بدل واحد بالنسبة

للميغ-25 بالإضافة إلى تجهيزها برادار من نوع SBI-16

Zaslon ذو قدرة على نظام "look-down shoot-

down" و كاشف بالأشعة تحت الحمراء. باستطاعتها

حمل صواريخ موجهة ذات مدى 400 كيلومترا واسقاط

الصوريخ المجنحة وتختلف عن الميغ 25 أيضا بقدرتها

على الطيران على ارتفاعات شاهقة مثل الميغ 25 وقدرتها

على التحليق على ارتفاعات منخفضة و بسرعات فوق

صوتية ويتم استعمالها كالرادارات الكبيرة بهذا الشكل

كما أنها أكثر تسارعا من الميغ25 وأكثر اقتصادا بالوقود

وهناك نسخ تسللية منها وشكلا لجسد يكون مختلفا تماما

فيها، وبامكانها ضرب 24 هدفا مختلفا في وقت واحد.

كما تعمل هذه الطائرة المتطورة كصائدة للأقمار

الاصتناعية التجسسية لقدرتها على حمل صواريخ مضادة

للأقمار الصناعية و أيضا لقدرتها على الصعود إلى

ارتفاعات عالية جدا.
&&&&&&&&&&&&&&&&&&&&&&&&&&&​

((النماذج)):​

النموذج الاول ye-155mp من الطائرة ميج31 الذي اعد ليكون طائرة

اعتراضية حلق للمرة الالوي في 16سبتمبر 1975 واتمرت في تطويرة

شركة ميكويبان الي ان دخلت الميج31المذودة بمقعدين الخدمة في سلاح

الجوي السوفيتي عام 1982.

ثم بدأت مصانع ميكويبان ذات الخبرة الفنية العالية واسلبوهم التكيتيكي حتي

تم تصميم نموذج مذود بعدد اكثر من الصواريخ ورادار متطور وأطلق علي

هذا النموذج mig31m.

لهذة الطائرة الان نموذجان ميج31 التي في الخدمة الفعلية ثم طور هذا

النموذج الي mig31m وانتج منة 349طائرة دخل سلاح الجو الروسي

315طائرة والباقي تم تصديرة الي سلاح الجو كازخستان.

(النماذج)

1-ye-155mp النموذج الاول للعرض.

2-MIG31 دخلت الخدمة عام 1982.

​

3-mig31m النموذج الاحدث بعد التطوير.
&@&@&@&@&@&@&@&@&@&@&@​

((التصميم)):

تعرف الطائرة بجناحين وذعنفتين تشكل كل منهما زاوية

قائمة عند التقاء الجناح وجسم الطائرة .

تحمل تحت جناحيها صواريخ جو جو من نوع اموس

الموجة راداريا اضافة علي وجود 6نقاط تعليق ليتم حمل

كافة انواع الصواريخ.

الميجِ -31 طائرة ذات محرّكين كبيران ،يوجد بالظائرة

مقعدين,ادي الهيكل الجديد للطائرة للطيرانِ بسرعة الأسرع

من الصوتِ في الإرتفاعاتِ ​

@#@#@@#@#@#@@#@#@#@#@#@##@@@#@#@#@​

((المحرك))

تمتلك الطائرة محركان من النوع النفاس الذي يعطي القدرة

لها علي الطيران بسرعة تتعدي سرعة الصوت ويعطي

القدرة للطائرة علي الطيران في الارتفاعات العالية بسرعة

2550كم في الساعة وفي الارتفاعات المنخفضة 1275كم في الساعة.
&&&&&&&&&&&&&&&&&&&&&&&&&&
((التطويرات))​

شملت التحسينات التي ادخلت علي هذة الطائرة مقارنة

بالميج25 معالجة نواحي القصور المحددة التي كانت تؤثر

في ادائها وخاصة علي صعيد المناوارات والقدرة الحركية

في الارتفاعات :المنخفضة والمتوسطة اضافة الي تذويدها

بأجهزة جديدة رادارية والالكترونية شديدة الفاعلية في

مجال كشف وملاحظة الاهداف الجوية المنخفضة الارتفاع

وفي مختلف المسافات.

&&&&&&&&&&&&&&&&&&&&&&&&&&&
((رادار الطائرة)):

​

تمتلك الطائرة رادار من نوع zaslon /s-800 /n007

هذا الردار نوع ن007 هو اول ردار pa يعمل على مقاتله

سنة 1968 وصمم ليعمل على الميغ-31 مستقبلا بناءا على رادار ساب فاير

كانت المهمه صعبه في تطوير وصناعة الردار حيث كان

من بين المتطلبات القدره على اعتراض صواريخ كروز

وزت الرادار الكامل حوالي 1000 كغم (الهوائي لوحده

300كم) وهو يحمل اول كمبيوتر رقمي طائر في زمن الاتحاد السوفيتي

يتميوز بقدرة كشف اهداف كبيره من مسافة 300-400 كم

في مواجهه وجها لوجه يستطيع ان يكتشف قاذفه من مسافة

200كم وان يتتبعها من مسافة 150كم

في حالة المطارده تقل القدره الى 90\70 كم على التوالي

ضد مقاتله وجها لوجه يستطيع اكتشافها من مسافة 130 كم
وتتبعها من مسافة 90 كم

يستطيع اكتشلف مقاتله low observable 0.3 rcs من مسافة 65 كم

زوايا المسح (افقيا +-70 و عاموديا +70 - 65)

يستطيع تتبع 10 اهد\اف ومهاجمة 4 اهداف

هناك اكثر من نسخه واهمها الزاسلون -م

افوىمن النسخه الاولى بنسبة 50-100% وفي احدى

التحارب باستخدام الصاروخ ر-37 اصاب هدف على بعد

300كم

مدى البحث ضد قاذفه يصل الى 400كم

يستطيع تتبع 20 هدف ومهاجمة 10 وهناك مصادر تشير

الى 6 فقط

يمتاز بقدرته على مقاومة التشويش بشكل كبير ومميز​

#@@##@#@#@#@#@#@#@@#@#@#@#@#@#@#@#@#​

((قمرة القيادة)):​

​

إنّ الطائرةَ ذات مقعدين المقعد الخلفي تُسيطرُ على ​

​

الرادار.لاكن التحكم الاساسي من المقعد الامامي

يطير طيار الطائرة بواسطة صمامات يد يسري .قُمرة

القيادة الخلفية لَها فقط ميناءا رؤيةِ صغيرينِ على جوانبِ

الستارةِ.وتمتلك الطائرة ايضا نظام الطيران الفوري للمقعد عند الطوارئ.

اضيفت بعض البرامج لمساعدة الطيار علي انتاج احسن ا

النتائج .على سبيل المثال الميج -31 بي إم نسخة متعددة

دور الذي يَتضمّنُ برنامج هندسةَ الطيران المرقا.في قُمرةِ

القيادة هذه الترقيةِ تُزوّدُ لإستعمالِ الأسلحةِ الجديدةِ ورادار

متعدّد لانماط.كمرة القايدة ايضا مذودة بشاشة(LCD)

نظام(MFDs):​

​

@#@#@#@#@#@#@#@#@#@#@#@#@#@#@#@#@#@​

((التسليح)):​

تسليح المقاتلة "ميج - 31" فيشتمل على صواريخ جو-جو ​

​

​

​

طويلة المدى، يتم تحميل أربعة منها في توزيع شبه ​

متجانس تحت جسم الطائرة بالإضافة إلي صاروخين ​

طراز AA-8 ومدفع عيار 23 مم مزود ب 260 طلقة.​

مدفع 24 ملم (GATTLING)

​

​

​

4 صواريخ طويلة المدى R-33 AA-9 AMOS ​

​

صاروخين متوسطى المدى AA-11 ARCHER​

​

(R-40T(AA-6 ACRID

​

4 صواريخ قصيرة المدى R-60AA-8 APHID

​

الصاروخ المضاد للرادار KH-58

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

​

#@#@#@#@#@#@#@#@#@#@#@#@#@#@#@#@#​

((المواصفات)):​

الشركة المصنعة:ميوكيبان جيفرنتش​

​

الاستخدام:مقاتلة اعتراضية تعمل في جميع الاجواء تستخدم في اعتراض الاهداف الجوية في الارتفاع المنخفش وفي جميع المسافات.​

الطاقم : 2

الطول :21.5 م

العرض : 14 م

الإرتفاع : 6.6 م

السرعه القصوى (عالى) :2.83 ماخ

منخفض : 1.23 ماخ

الوزن ( فارغه) :22.000 كجم

الوزن (بحموله) : 36.720 كجم

الوزن الأقصى : 41.000 كجم

وزن الاقلاع الاقصي :41.000كجم


وزن الحمولة من الاسلحة والوقود:8600كجم

المدى القتالى : 1480 كم

الإرتفاع الأقصى : 24.4 كم

المحرك : 2 من نوع (TUMANSKI R-15 BD 300)​

@#@#@#@#@#@#@#@#@#@#@#@#@#@#@#@#​

((المستخدمون)):​

كازاخستان:33 في الخدمة

روسيا:286 في الخدمةِ، 100 في الإحتياطي.

سوريا:8طائرات في الخدمة​

@@#@##@@##@#@#@#@#@#@#@#@#@#@#@#@​

​

​

​

​



[القيصر الروماني.]

رد: ((MiG-31 Foxhound)) كاااااااامل

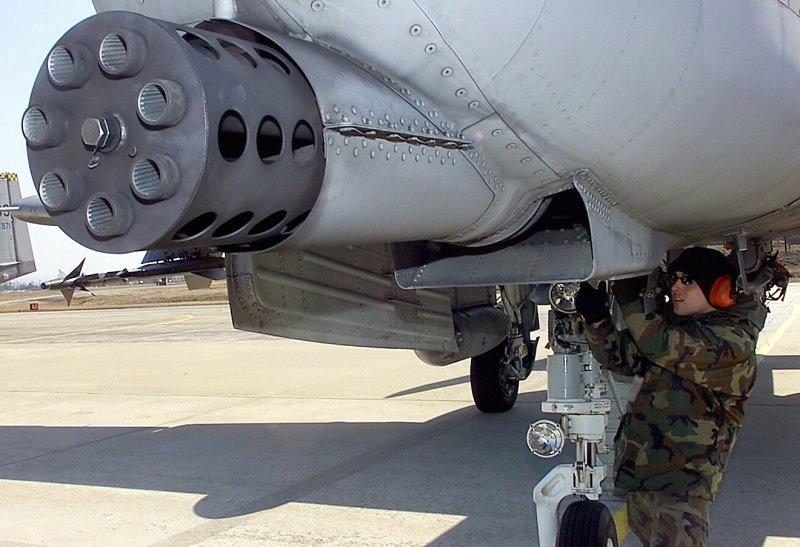

السلام عليكم اخي خالد موضوع رائع ومجهود تشكر عليه ....لكن عندي تصحيح بسيط اخي بخصوص المدفع الرشاش المركب على الفوكس هاوند .......حيث تحمل الميغ-31 مدفع رشاش GSh-6-23 عيار 23 مم مزود ب260 طلقة .......اما المدفع Gatling فهو مدفع رشاش امريكي وهو نفسه المركب قناصة الدبابات A-10 Thunderbolt



[العريف10]

رد: ((MiG-31 Foxhound)) كاااااااامل

(((الصور))):

اولا صور النماذج

ye-155mp

***************
MIG13

******************************
mig31M

********************************
MIG31في كازخستان

**********************************
MIG31يقال انها سورية

**********************
MIG31في سلاح الجو الروسي

*************************************************​



[العريف10]

رد: ((MiG-31 Foxhound)) كاااااااامل

السلام عليكم اخي خالد موضوع رائع ومجهود تشكر عليه ....لكن عندي تصحيح بسيط اخي بخصوص المدفع الرشاش المركب على الفوكس هاوند .......حيث تحمل الميغ-31 مدفع رشاش gsh-6-23 عيار 23 مم مزود ب260 طلقة .......اما المدفع gatling فهو مدفع رشاش امريكي وهو نفسه المركب قناصة الدبابات a-10 thunderbolt

وعليكم السلام
اهلا اخي القيصر
ملاحظة جيدة شكرا لك وجاري التصحيح
تحياتي لك



[SOVIET UNION]

رد: ((MiG-31 Foxhound)) كاااااااامل

ما العيب ان تشترى مصر طائرات الميج 31
و تطورها و ترفع من كفائتها
يعنى نغير كمرة القيادة ..ندخل تكنولوجيا متطورة بمساعدة الصين مثلا
ايوجد مشكلة فى ذلك....؟​



[peacemaker]

رد: المقاتلة الاعتراضية الشهيرة Mig-31

يا اخي هذه الطائرة الروسية التي اقدرقها كالاف-15 لان تسليحها يشبة بطارية دفاع جوي



[ابن قاسيون الشام]

رد: المقاتلة الاعتراضية الشهيرة Mig-31

بسم الله الرحمن الرحيم

طائره متميزه من كافة النواحي ونتمنى الخير لقواتنا السوريه بوجود هذه الطائره

تقبلو تحياتي​



[االبرنس]

رد: المقاتلة الاعتراضية الشهيرة Mig-31

لقد وقعت الصفقة ونفى مصدر عسكري سوري الغاء الصفقة



[adil99]

رد: المقاتلة الاعتراضية الشهيرة Mig-31

شكرا لك واصل
