تعرف على f-16 قطعة قطعة

[raskebera]

رد: تعرف على f-16 قطعة قطعة

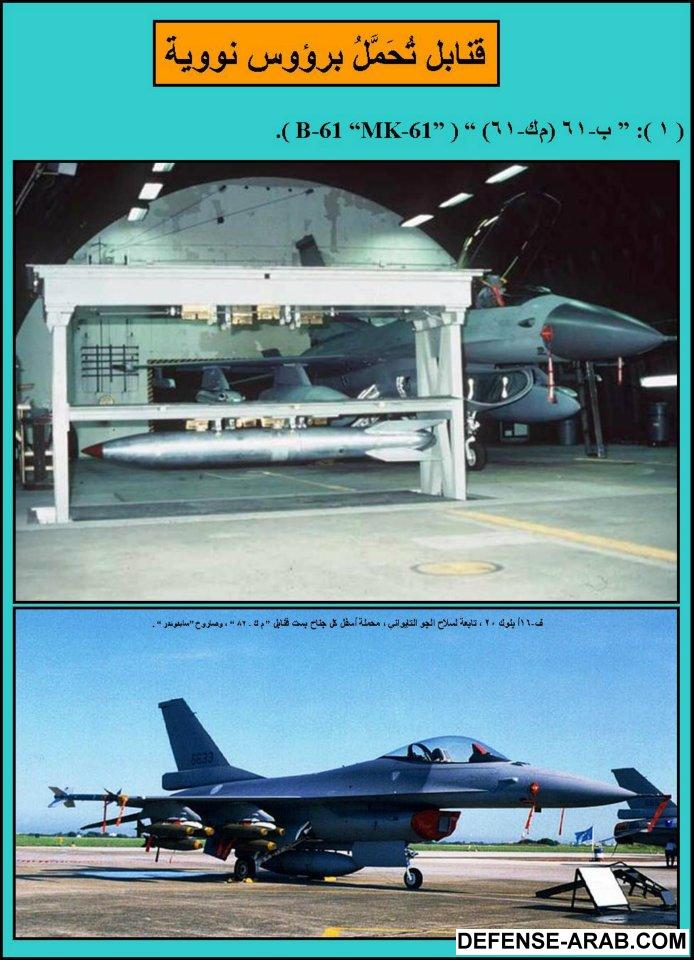

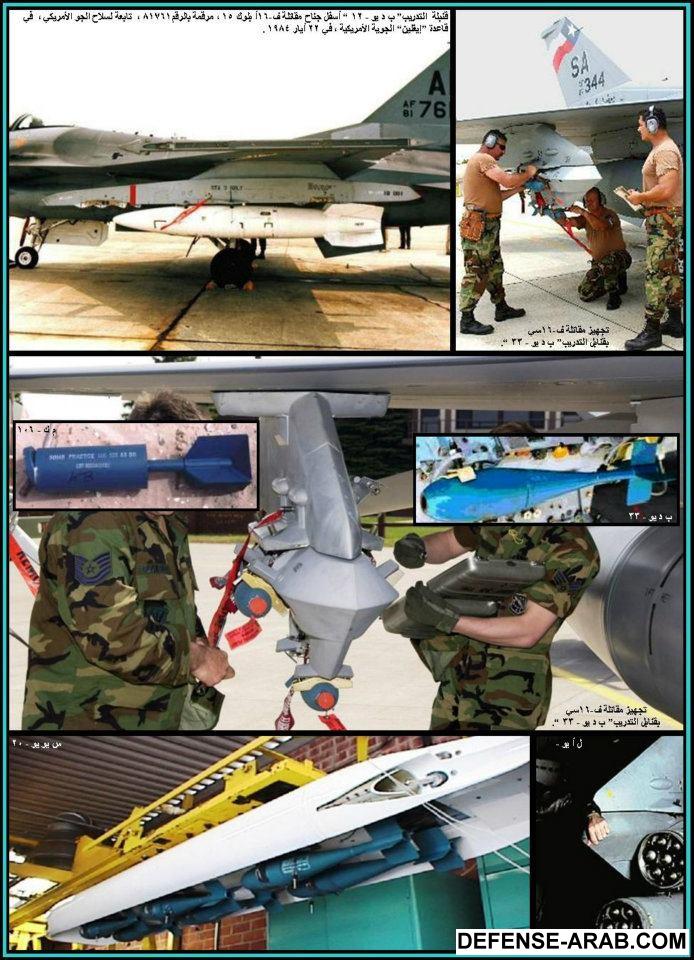

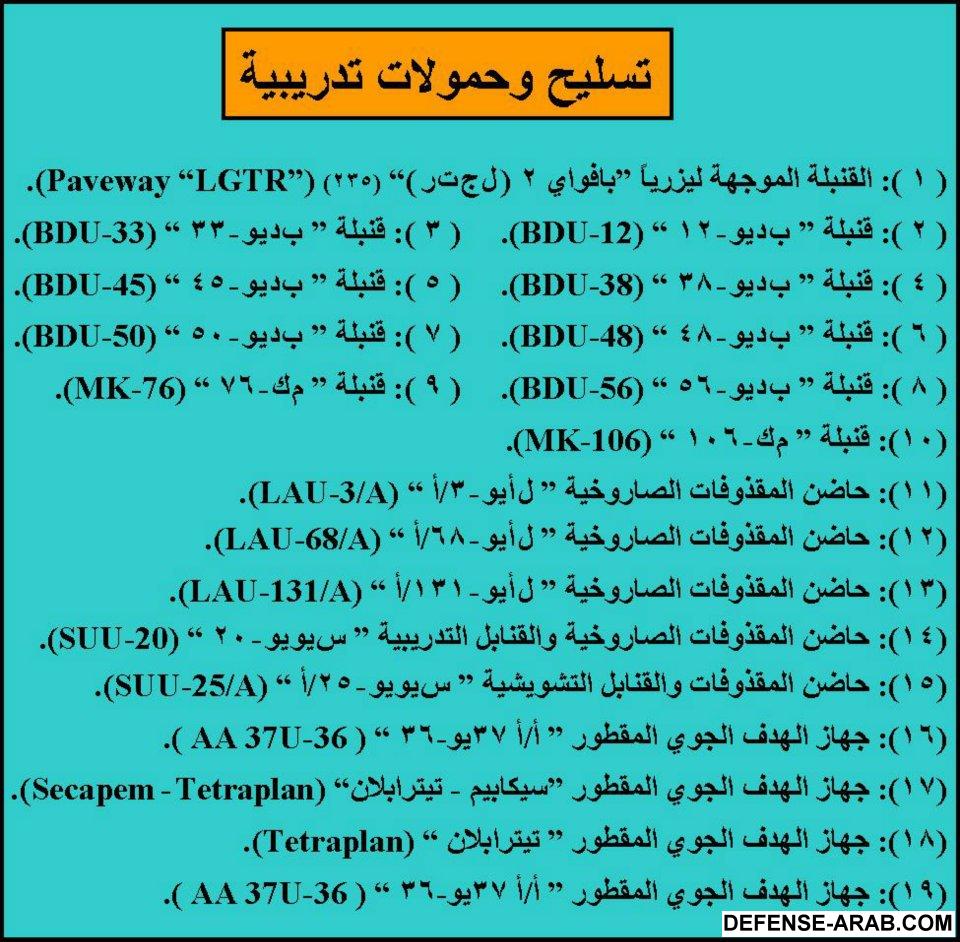

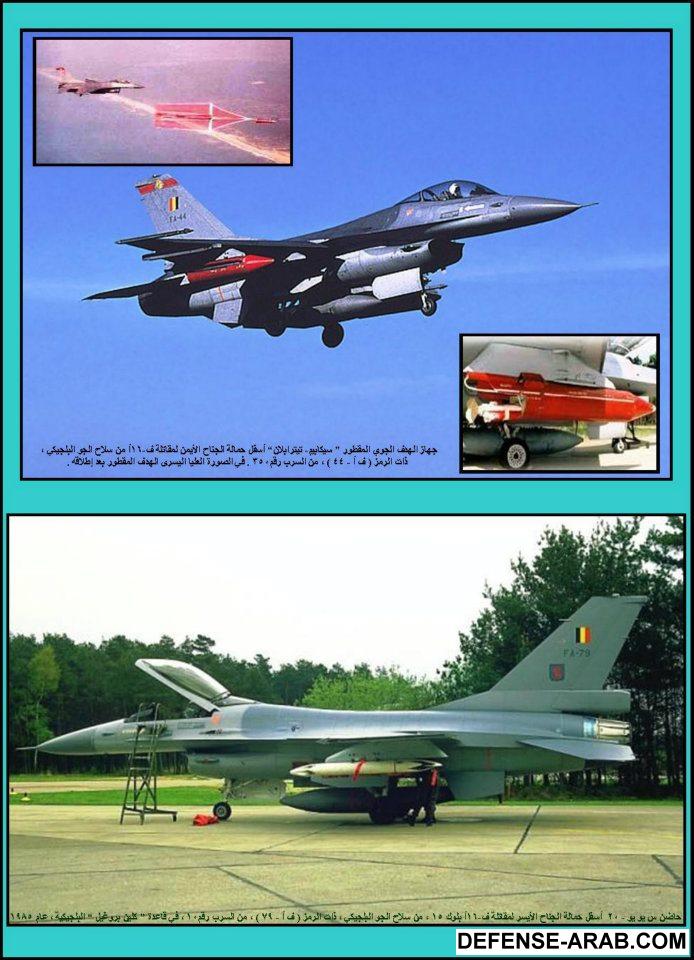

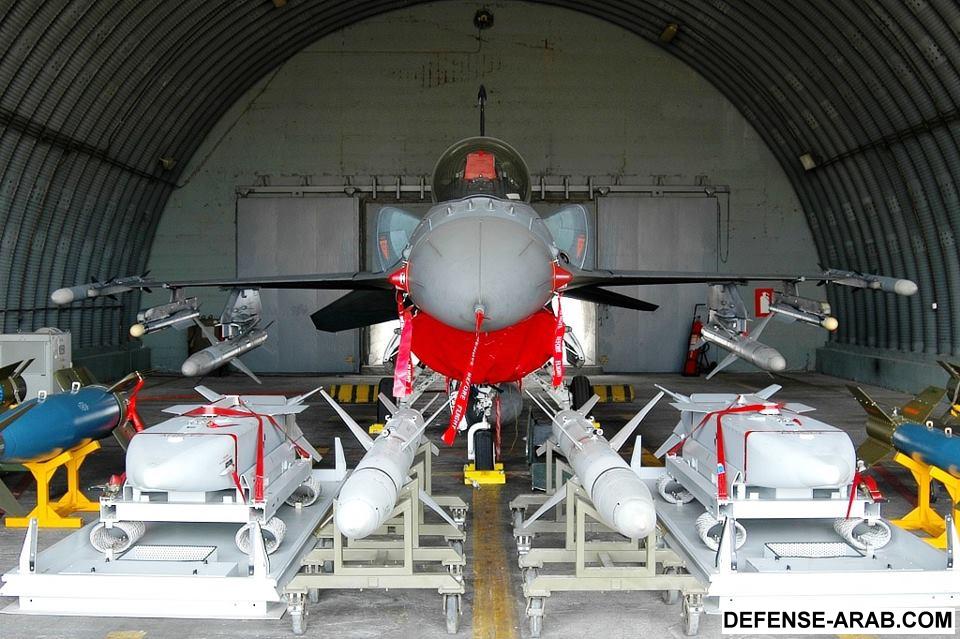

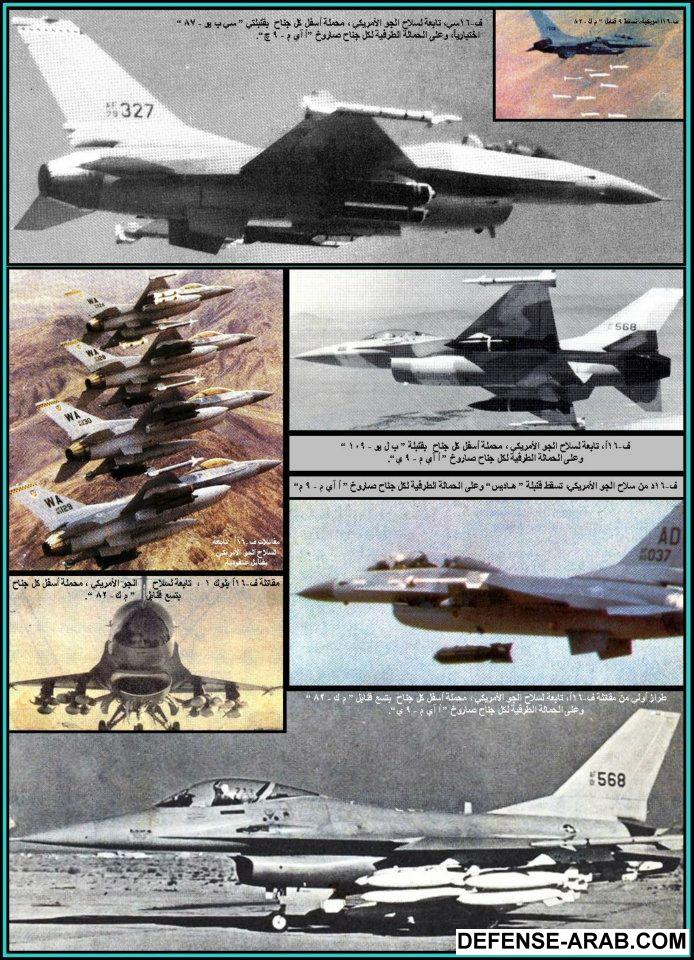

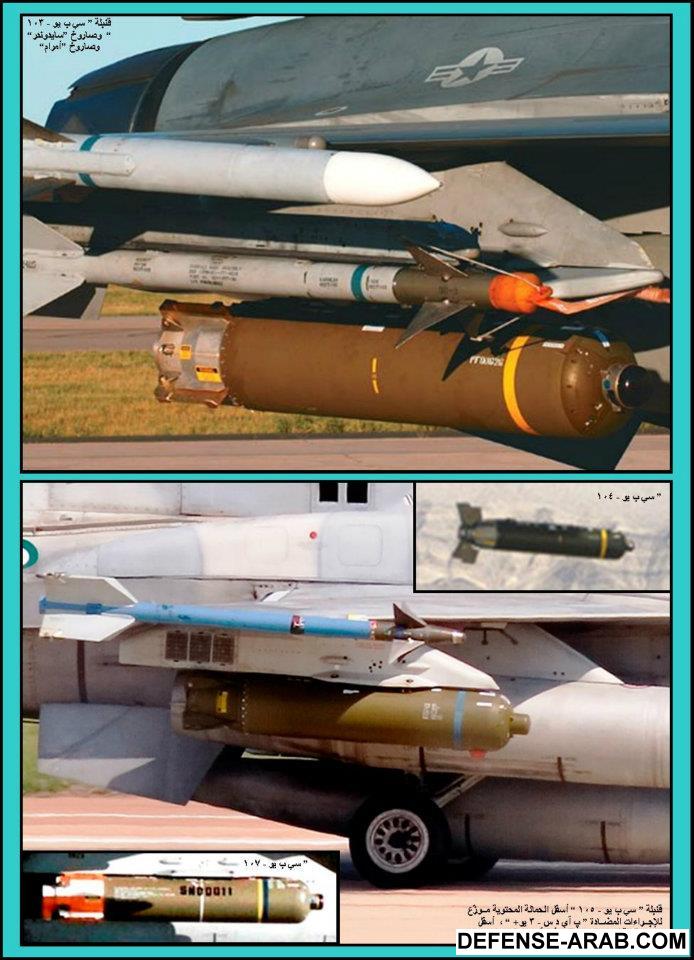

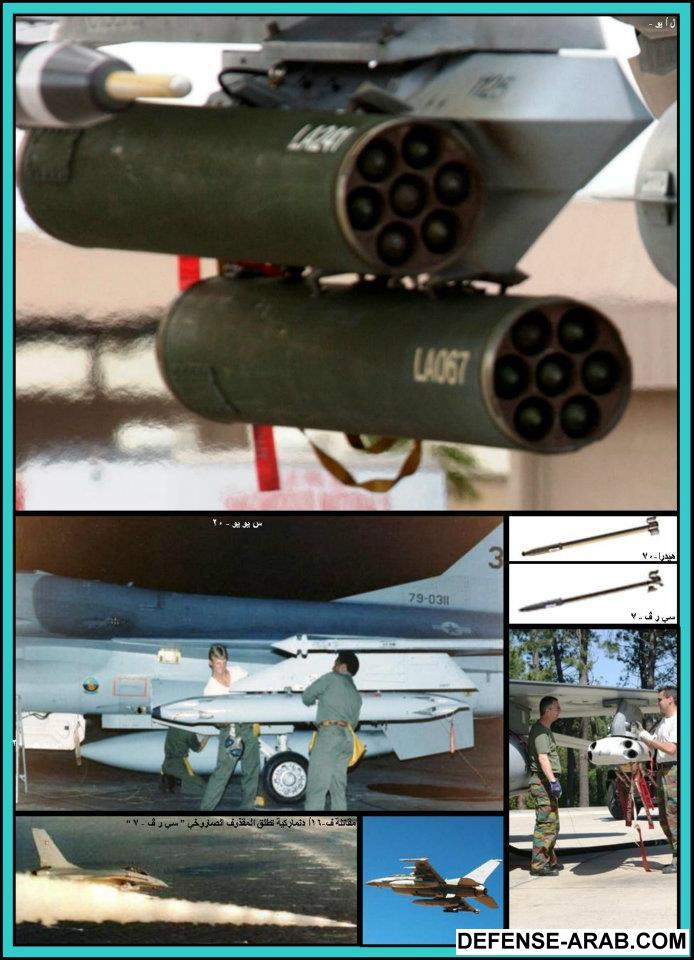

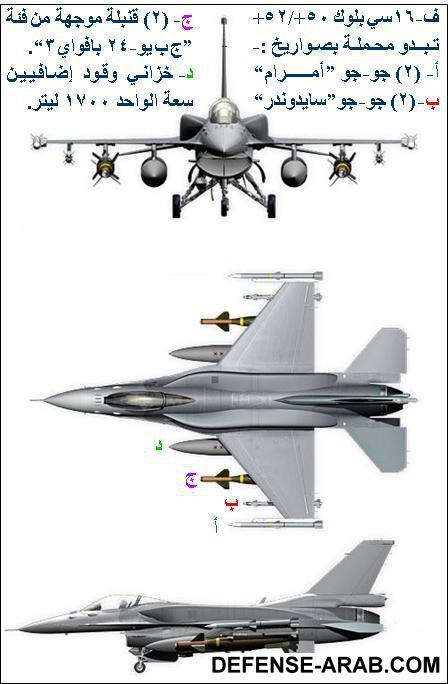

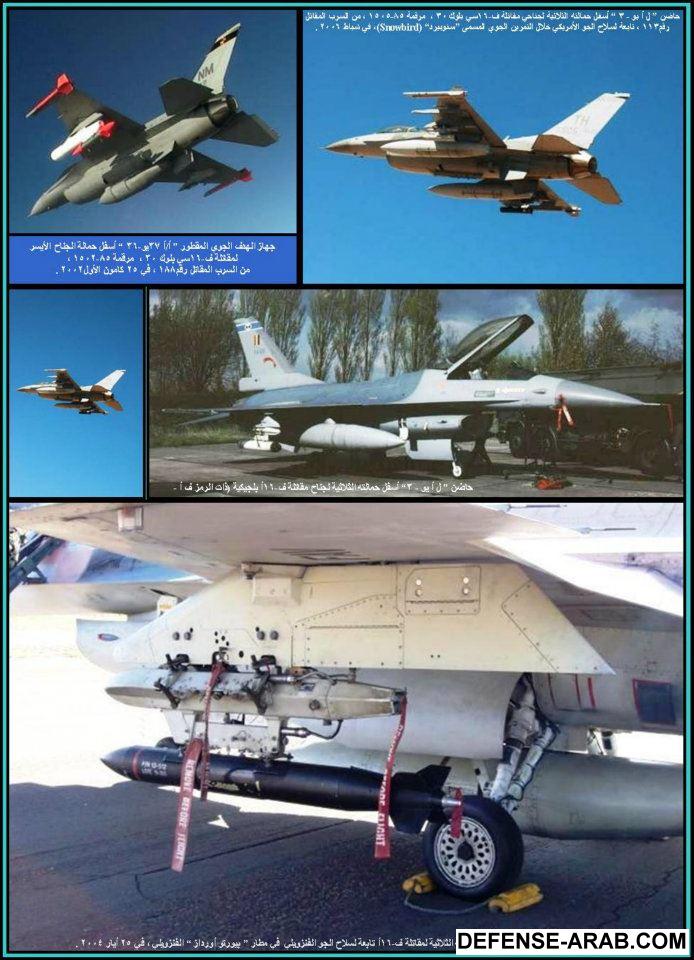

التسليح

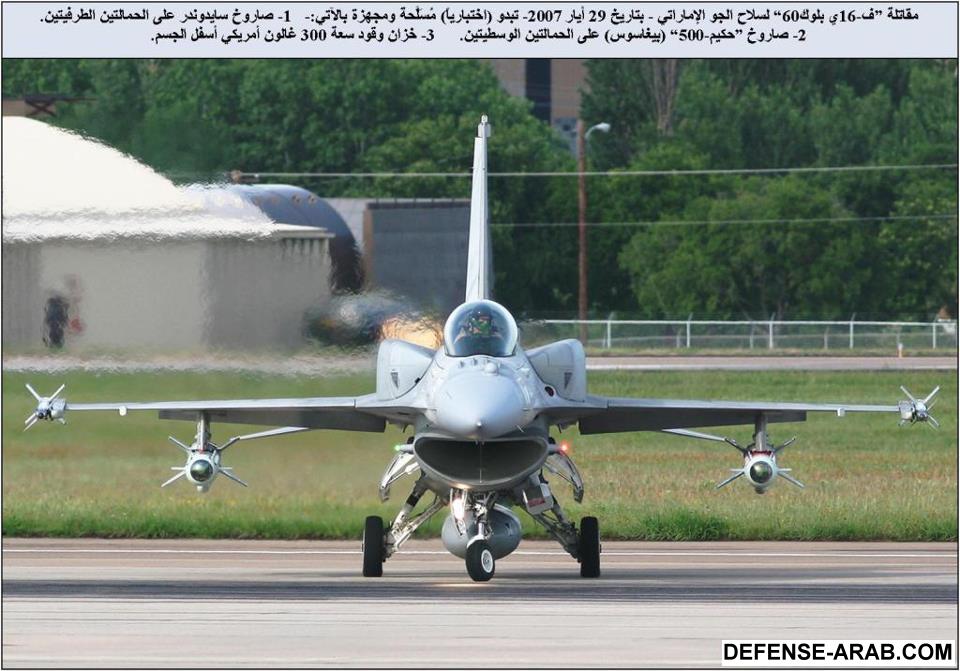

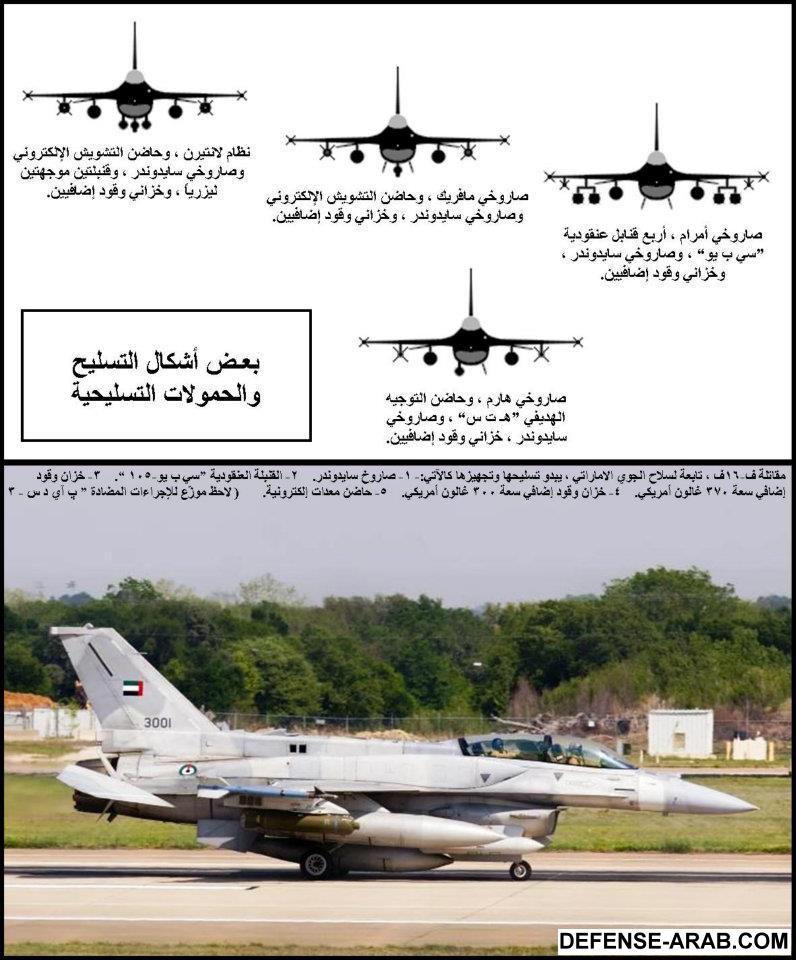

مقاتلة ف-16ف بلوك 60 ، بألوان سلاح الجو الإماراتي (يظهر خلفها فريق ثندر بيردز للاستعراض الجوي) ، مسلحة ومجهزة - اختبارياً - بالآتي:-
1- صـاروخ "أمـرام" على كل من الحمالتين الطرفيتين للجناحين.
2- صـاروخ ”ب ج م-2000“ على كل من الحمالتين الوسطيتين للجناحين.
3- خزان وقود إضافي سعة 370 غالون أمريكي على كل من الحمالتين الداخليتين للجناحين.
4- حاضن التوجيه التهديفي ”أ ن / أ أ كيو - 32 “ في المقدمة اليسرى لمدخل هواء المحرك.
5- حاضن وصلة المعلومات (المساند للتوجيه والتهديف) في المقدمة اليمنى لمدخل هواء المحرك

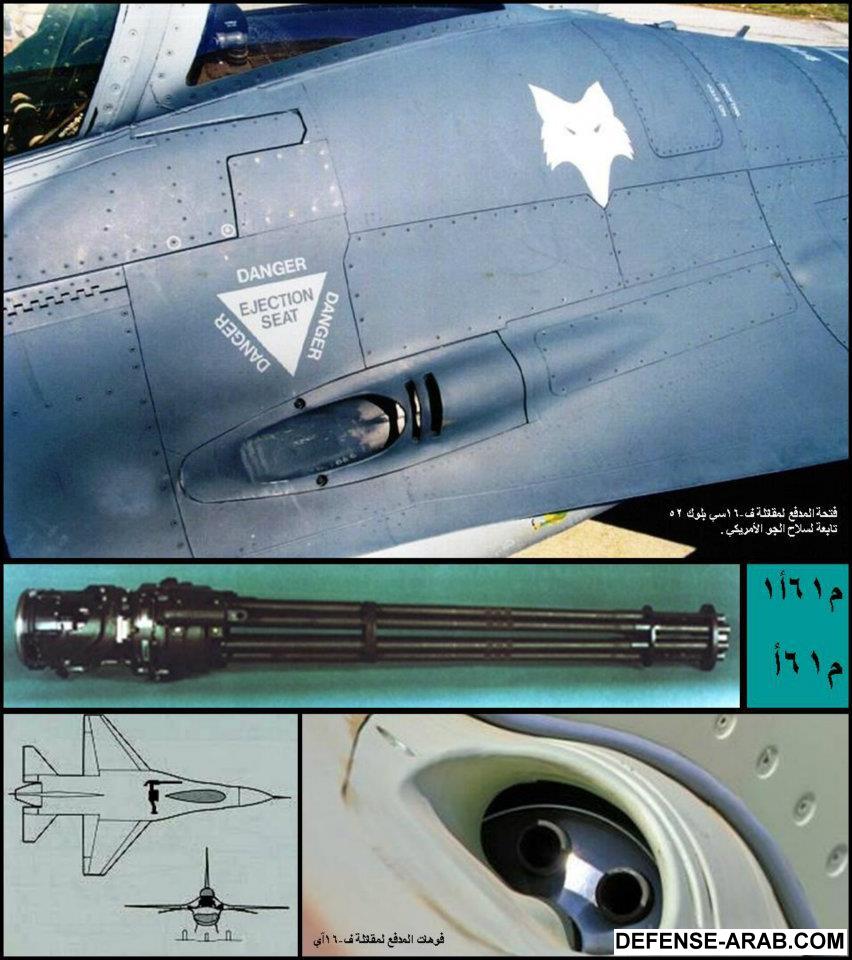

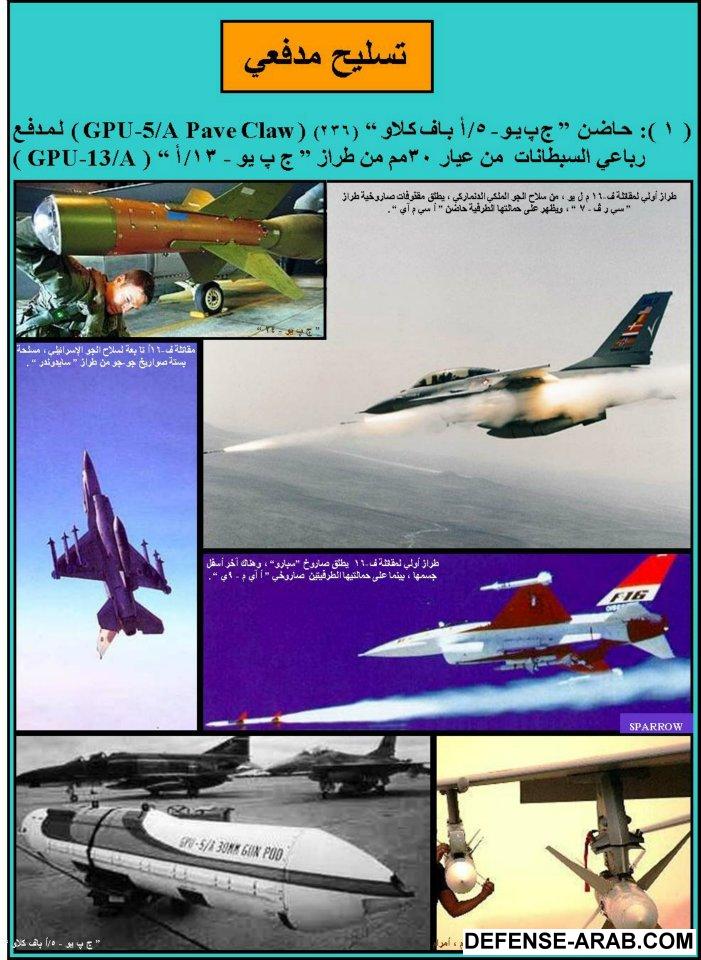

m61a1 gun

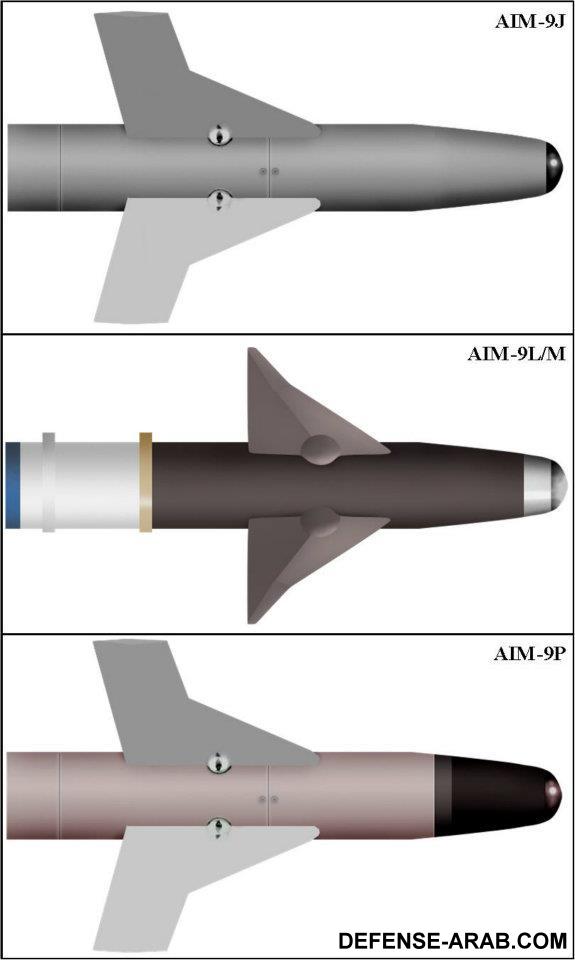

sidewinder

يتبع
​



[raskebera]

رد: تعرف على f-16 قطعة قطعة

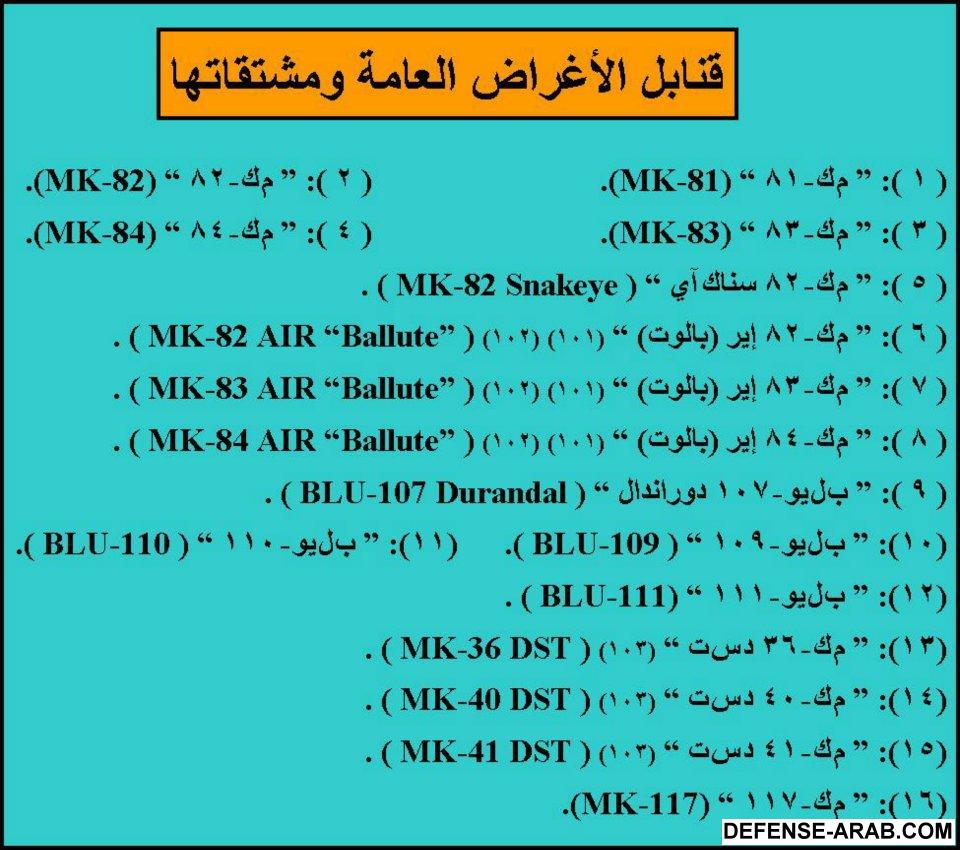

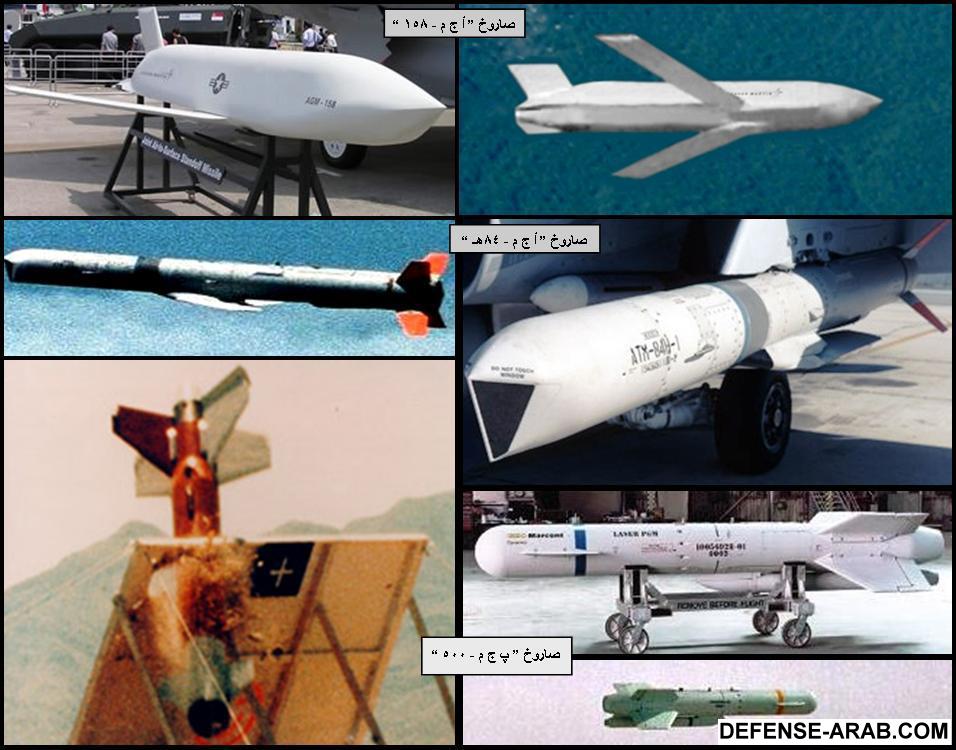

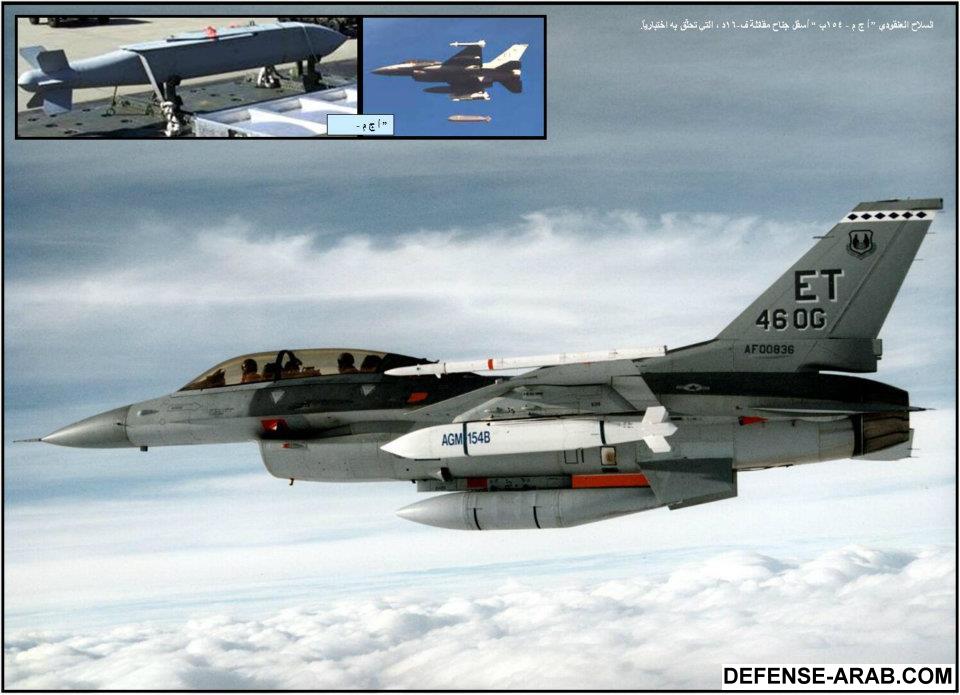

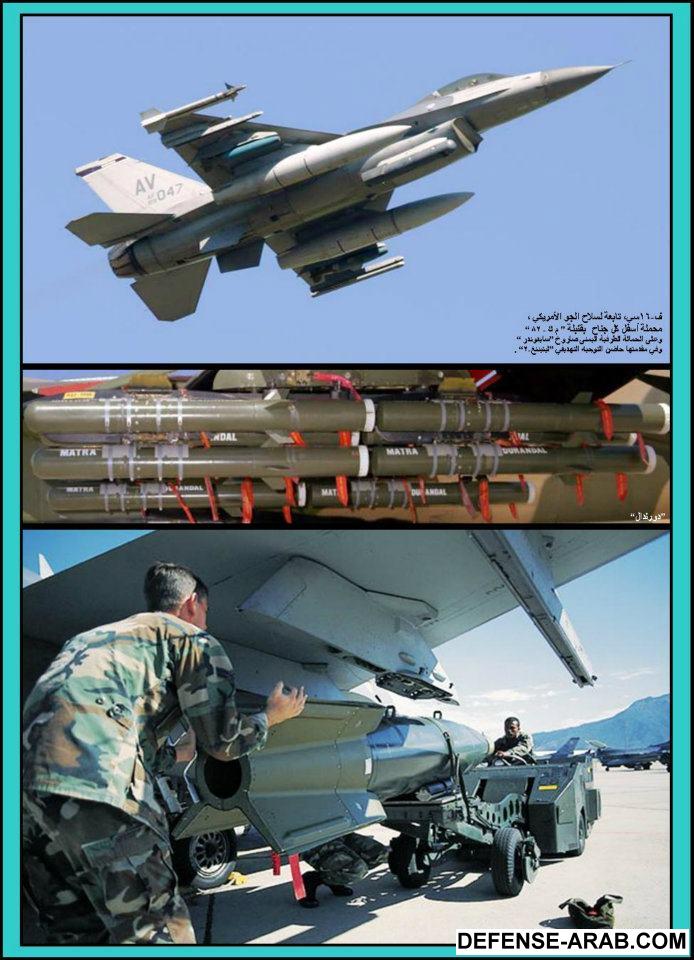

للمهمات جو-أرض ، صواريخ متوسطة المدى ، ضد الأهداف الكبيرة القوية والمحصنة جيداً (منها ما هو غير مستخدم فعلياً) ، من طراز:-
1- ”أ ج م - 158 (ج أ س س م)“ (82) (AGM-158 JASSM).
2- ”أ ج م - 84هـ (سلام-ي ر)“ (83) (AGM-84H SLAM-ER).

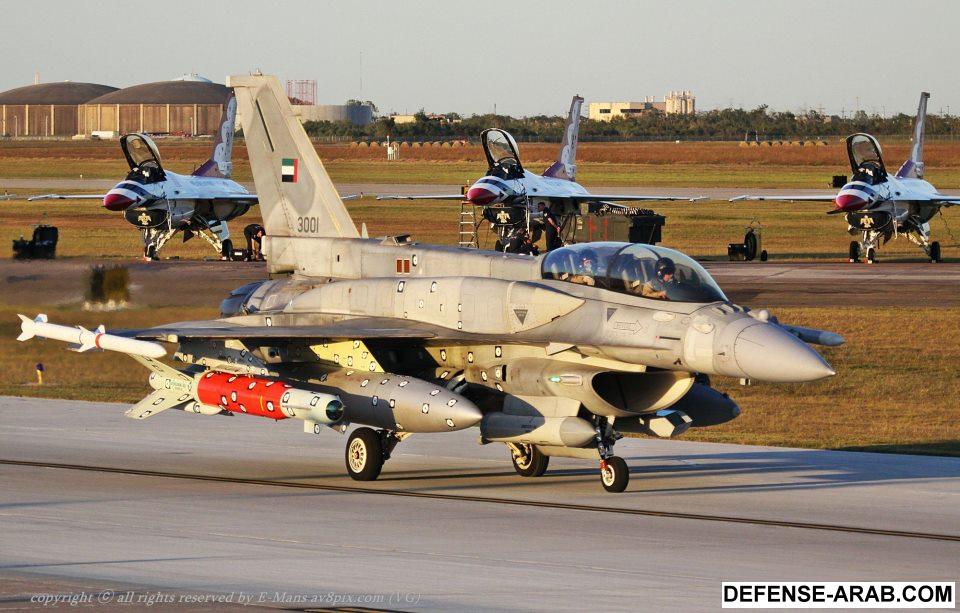

3- ”پ ج م - 500/ 2000 (حكيم)“(84)(PGM-500/2000 Hakim) بمختلف الطرازات المعروفة، والأحدث من طراز ”بيغاسوس“ أو ”سينتايور“ (Pegasus / Centaur).

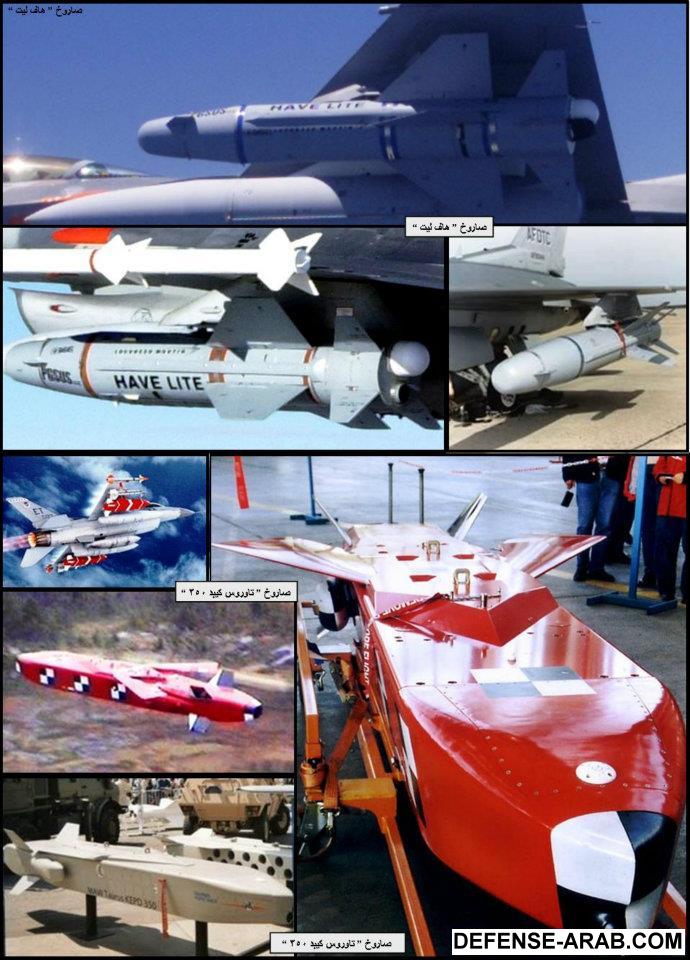

4- ” هافي ليت “ أو ”بوباي 2“ (...Have Lite , or Popeye 2).
5- ” تاوروس كيبد 350 “ (Taurus KEPD 350).
6- ” لوكاس “ (85) (LOCAAS).
7- ” دليله “ (Delilah).
8- ”أ ج م - 137 (ت س س أ م)“ (86) (AGM-137 TSSAM).
9- ”أ ج م - 109هـ/ل (م ر أ س م)“ (87) (AGM-109H/L MRASM).

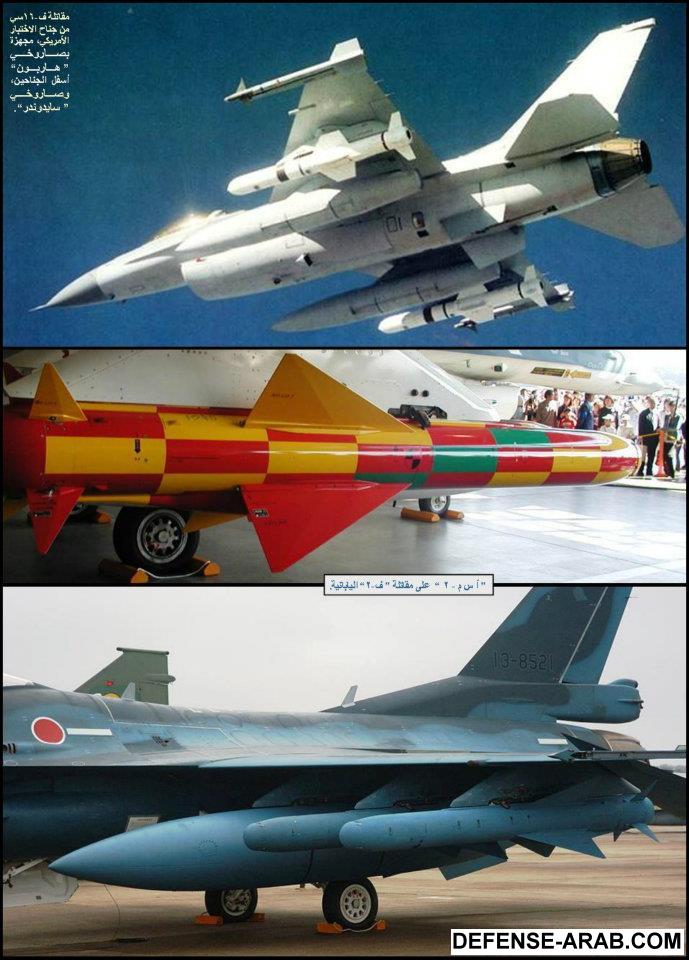

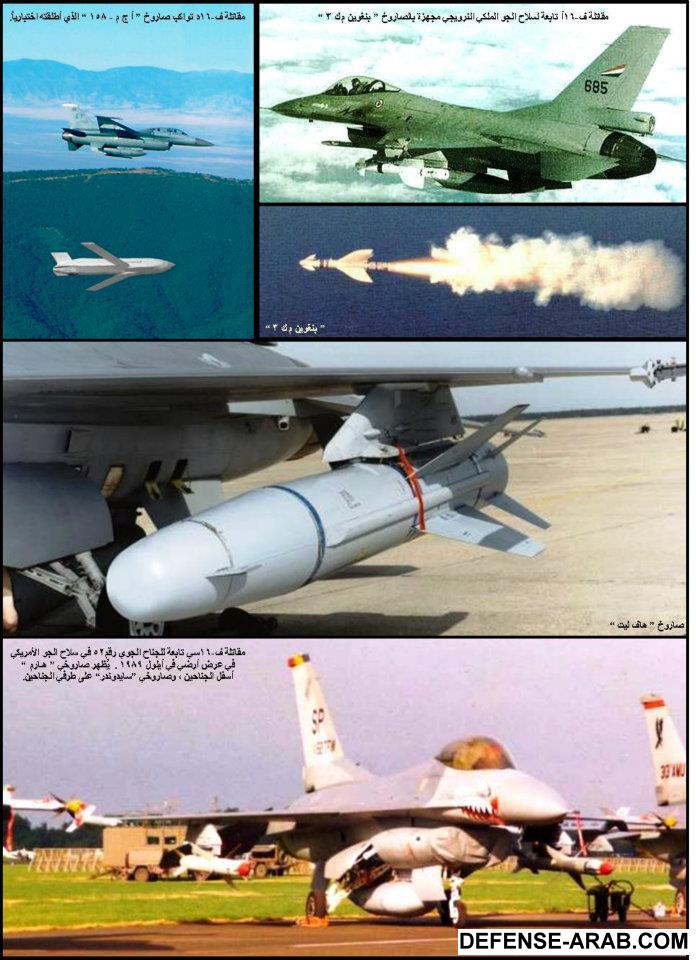

للمهمات جو-أرض ، صواريخ متوسطة المدى مضادة للقطع البحرية (منها ما هو غير مستخدم فعلياً) من طراز:-

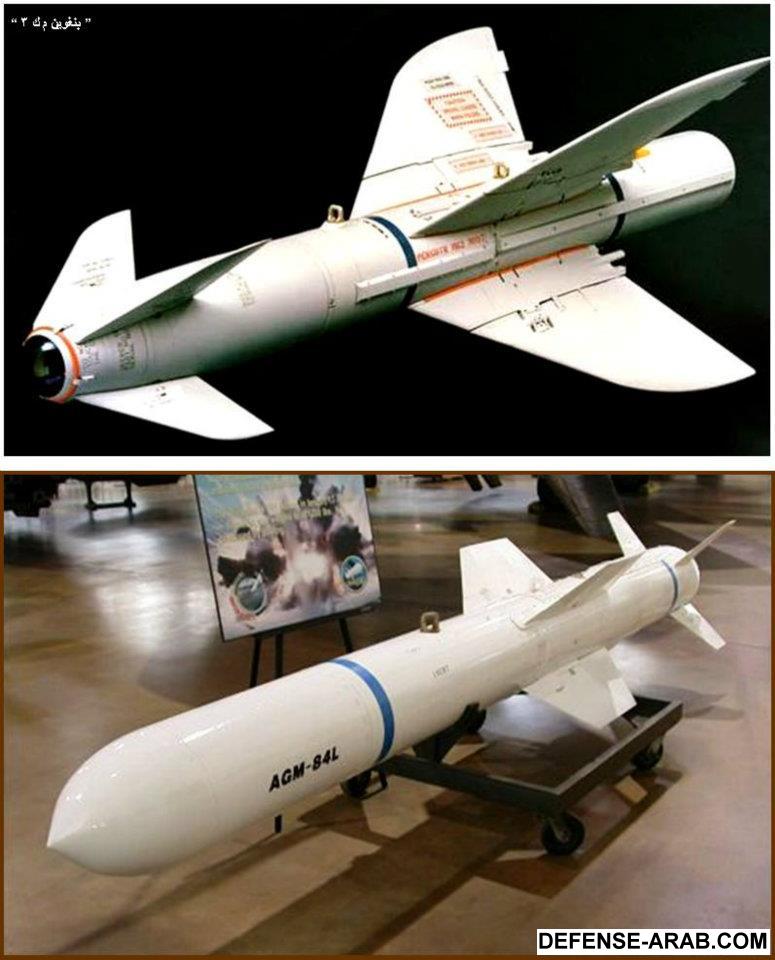

1- ” أج م - 84 (هاربون) “ (AGM-84 Harpoon).

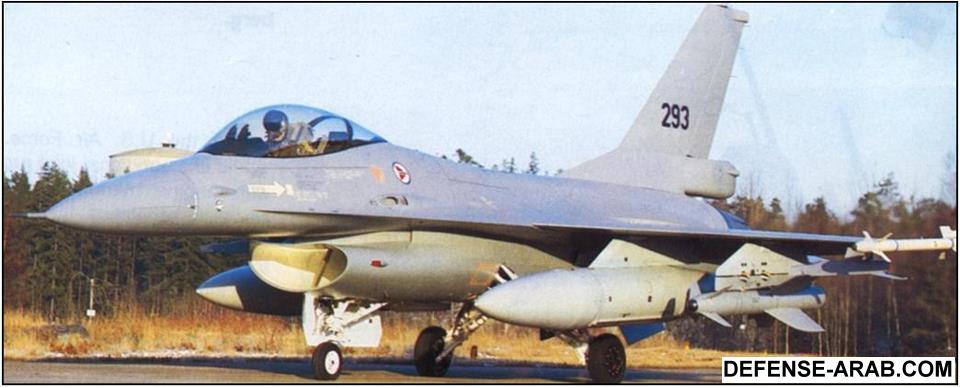

2- ” أج م- 119 أ (بنغوين م ك 3) “ (AGM-119A “Penguin Mk3”).
3- ” أ س م - 2 “ ( ASM-2 ).

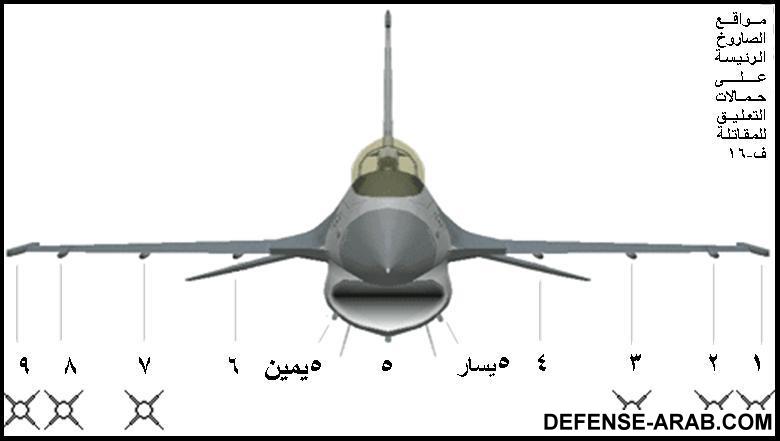

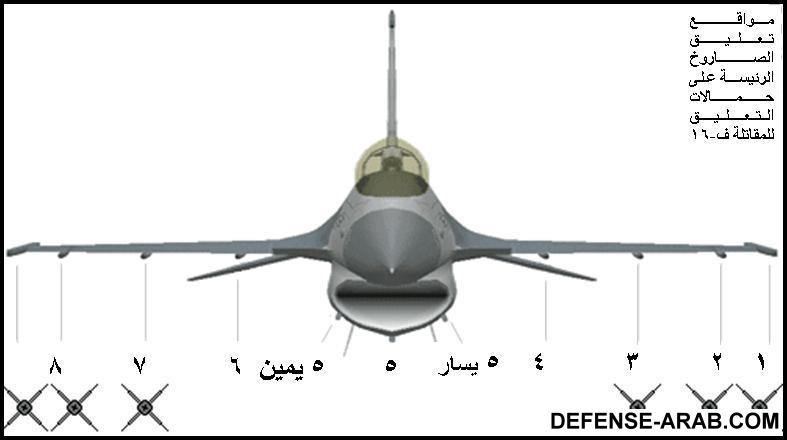

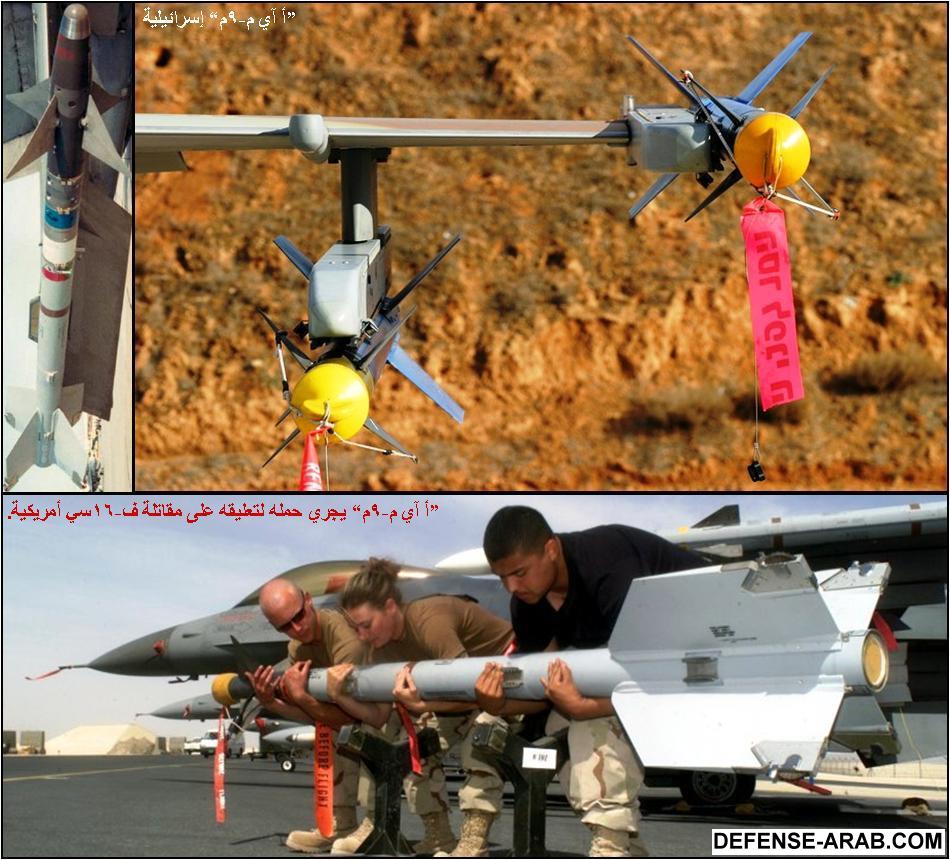

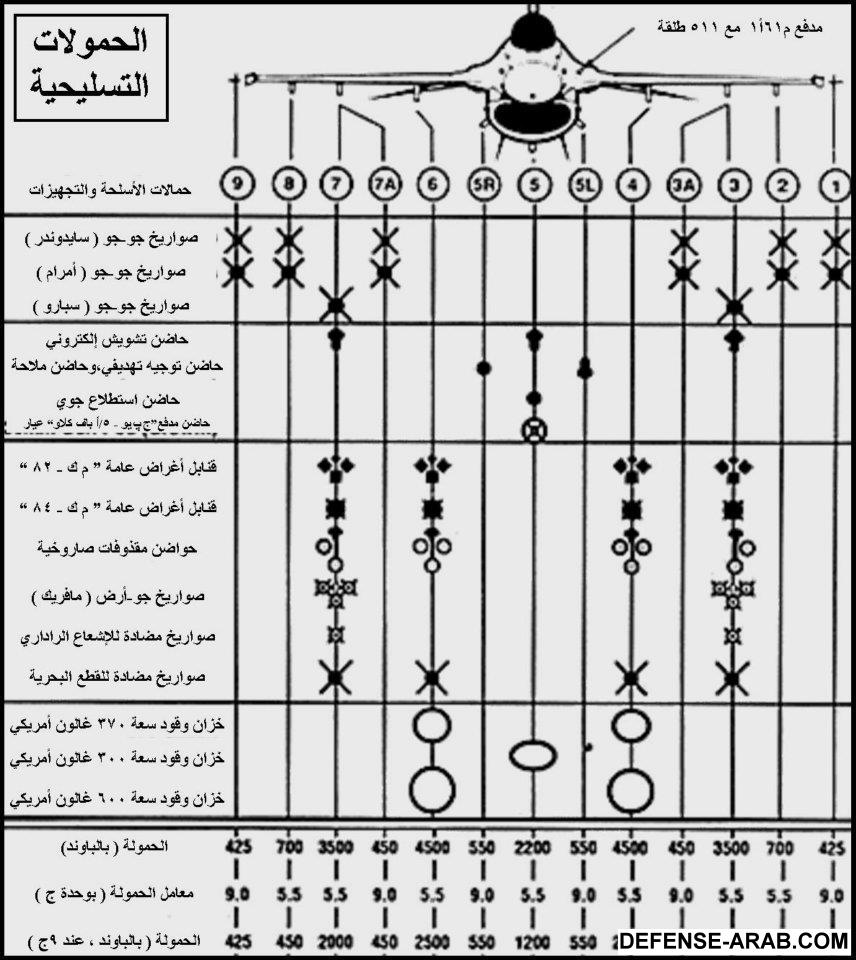

المواقع التقليدية لتحميل صاروخ سايدوندر

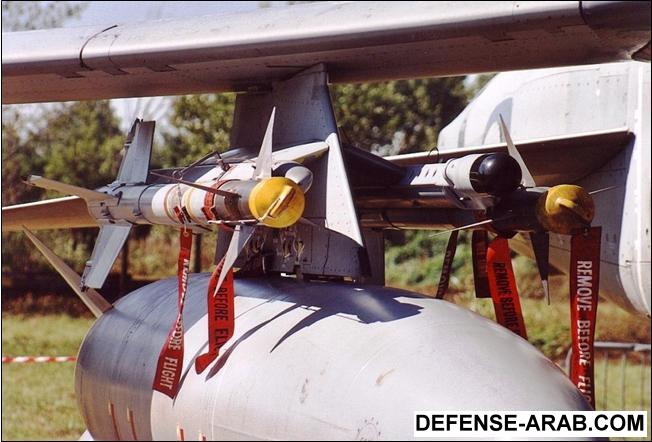

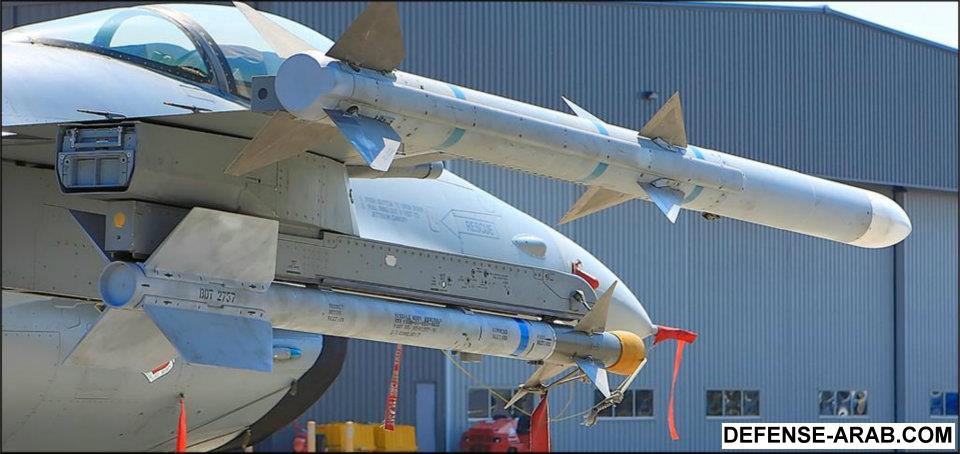

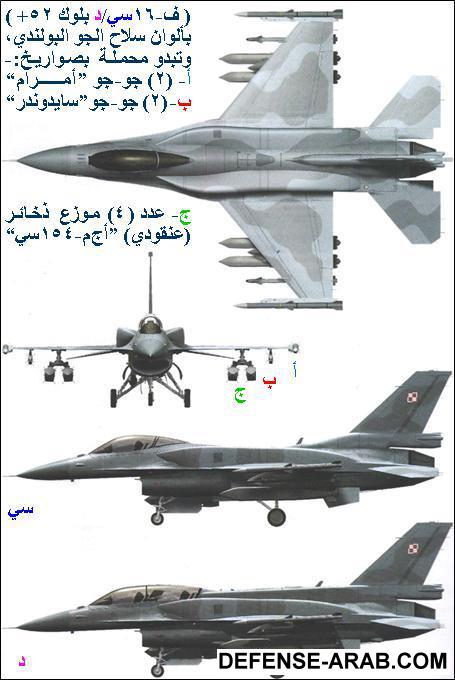

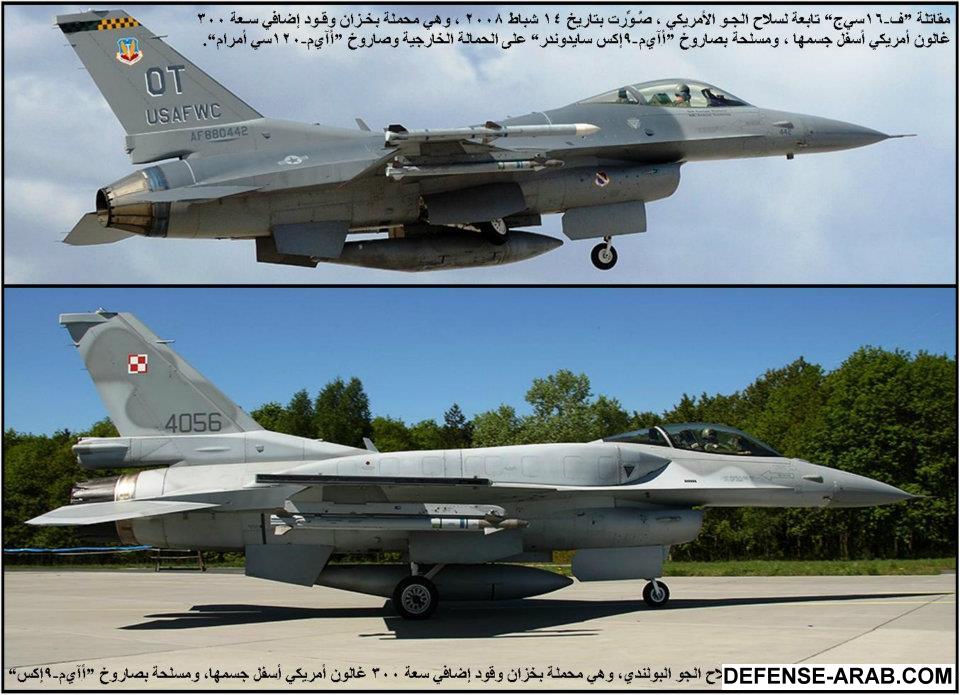

الثنائي سايدوندر و الامرام

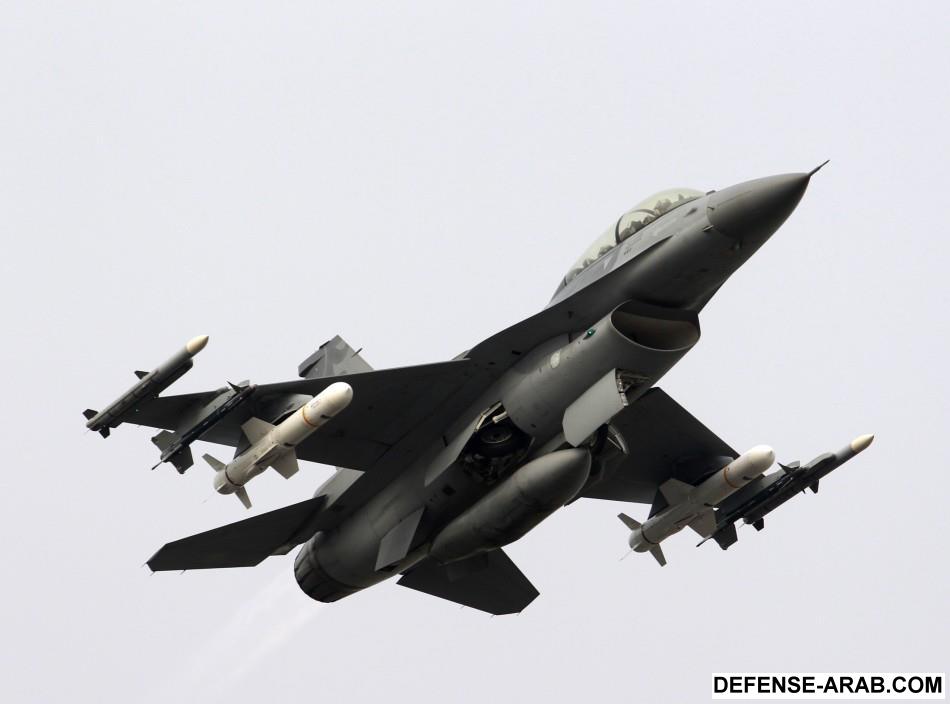

ROCAF (Taiwan) F-16B Block 20 take off with one 300 US gallon external fuel tank, two AGM-84G Harpoon anti-ship missiles, two AIM-9L/M sidewinder short range air-air missiles and two AIM-120B AMRAAM medium range air-air missiles.

يتبع
​



[raskebera]

رد: تعرف على f-16 قطعة قطعة

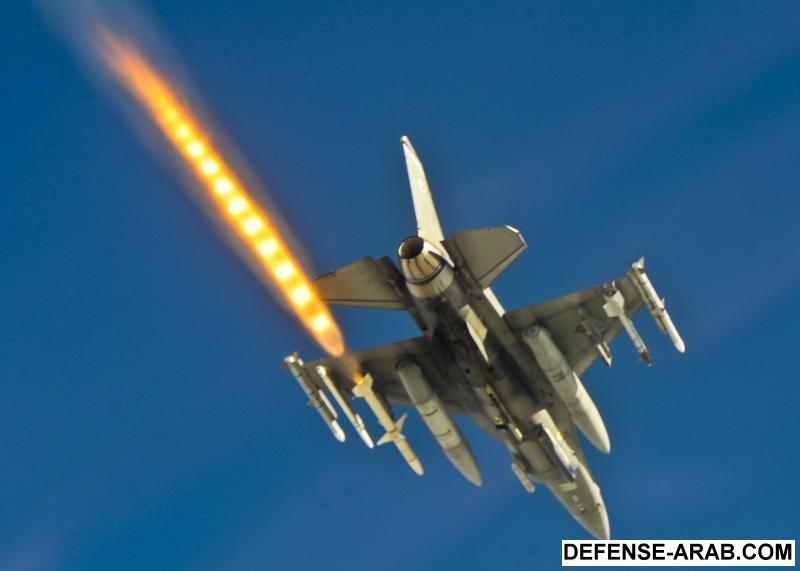

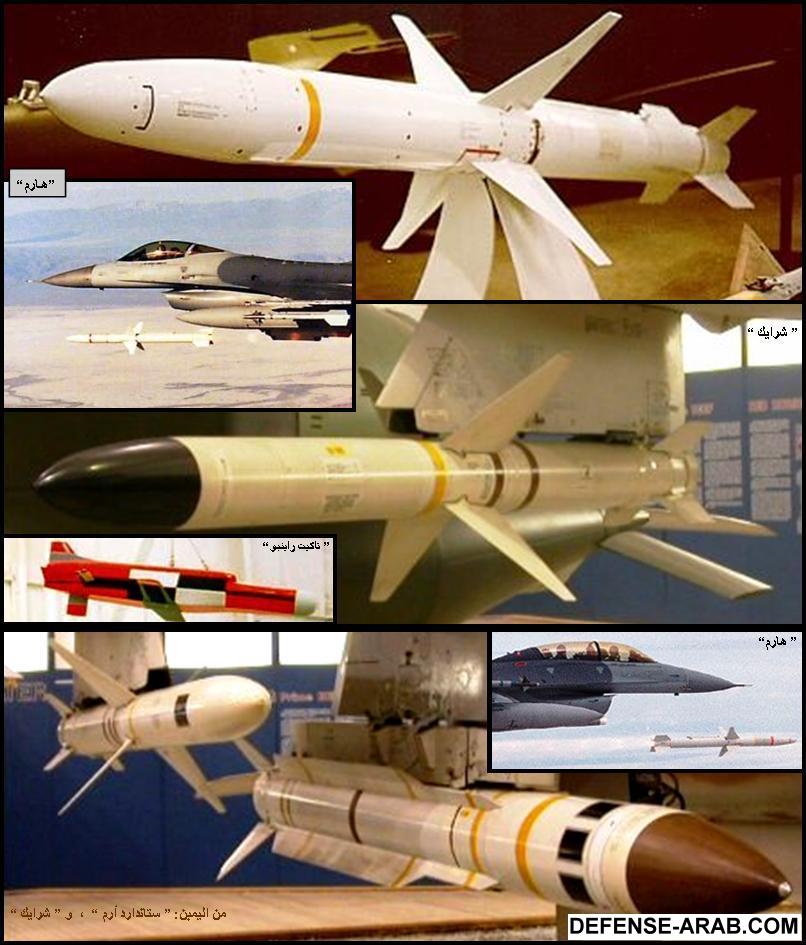

USAF F-16C Block 50, 77th Fighter Squadron at Shaw Air Force Base, fires an AGM-88 HARM at a ground target during a Combined Weapons System Evaluation Program, a large-scale
evaluation at Hill Air Force Base, Utah

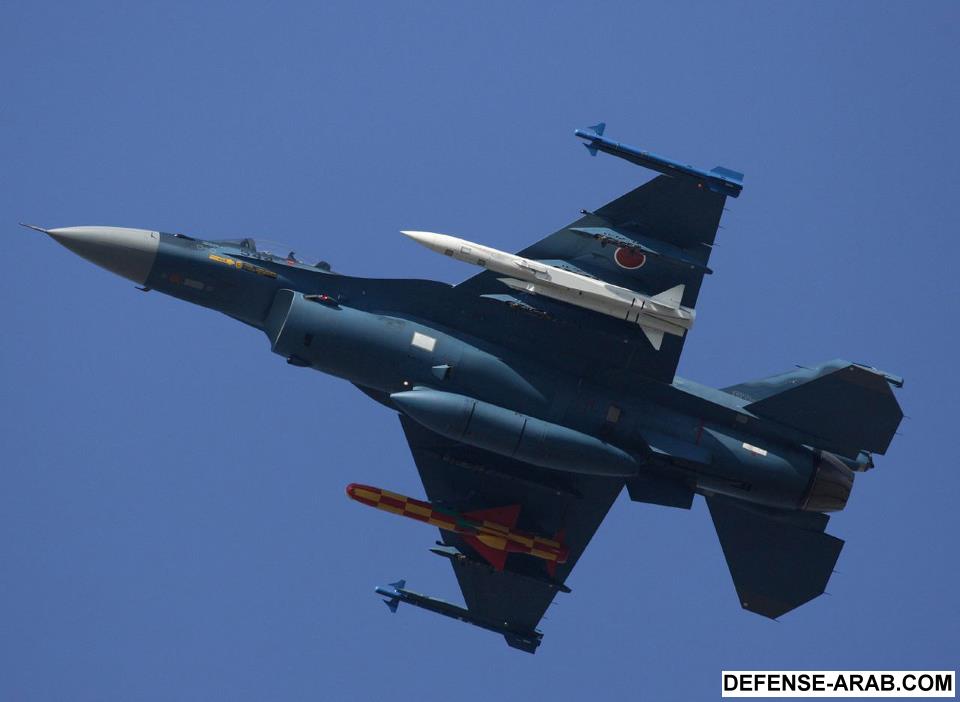

Japanese SDAF F-2A armed with 2 AAM-3 air-air missiles and 2 anti-ship missiles (right wing ASM-2, left wing ASM-3)

ROCAF (Taiwan) F-16B Block 20 take off with one 300 US gallon external fuel tank, two AGM-84G Harpoon anti-ship missiles, two AIM-9L/M sidewinder short range air-air missiles and two AIM-120B AMRAAM medium range air-air missiles.

A F-16C Fighting Falcon fires an HARM missile during a weapons system evaluation program mission at Hill AFB. [USAF courtesy photo]

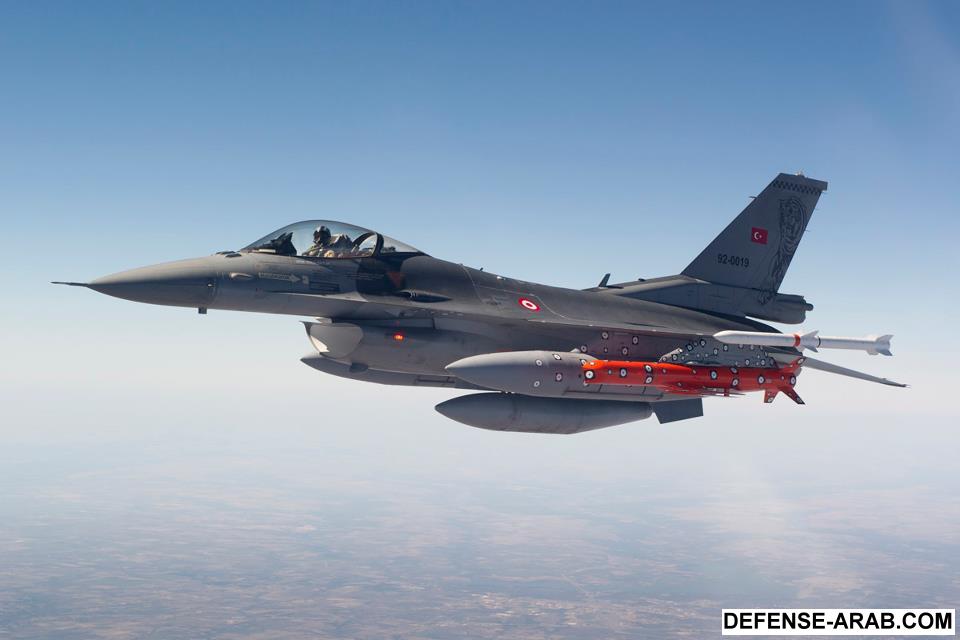

TuAF F-16C block 40 #92-0019 from 181 Filo carries an inert AGM-84K SLAM-ER missile in its second separation test on February 8th, 2011

يتبع
​



[raskebera]

رد: تعرف على f-16 قطعة قطعة

يتبع
​



[raskebera]

رد: تعرف على f-16 قطعة قطعة

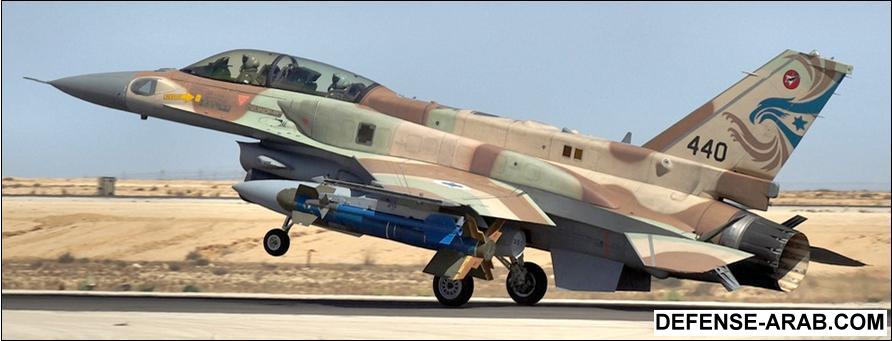

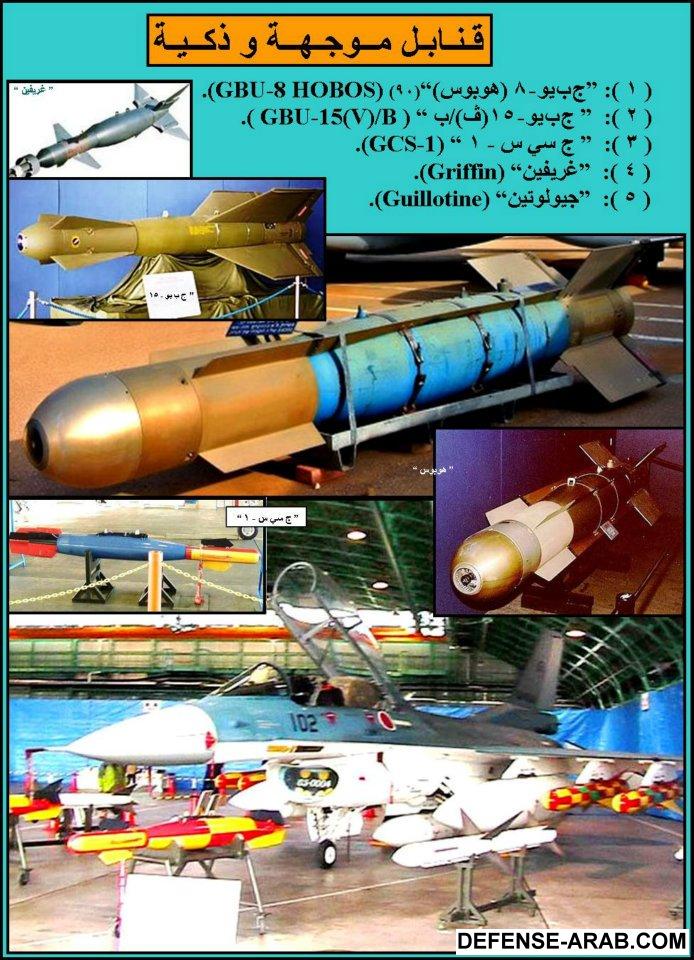

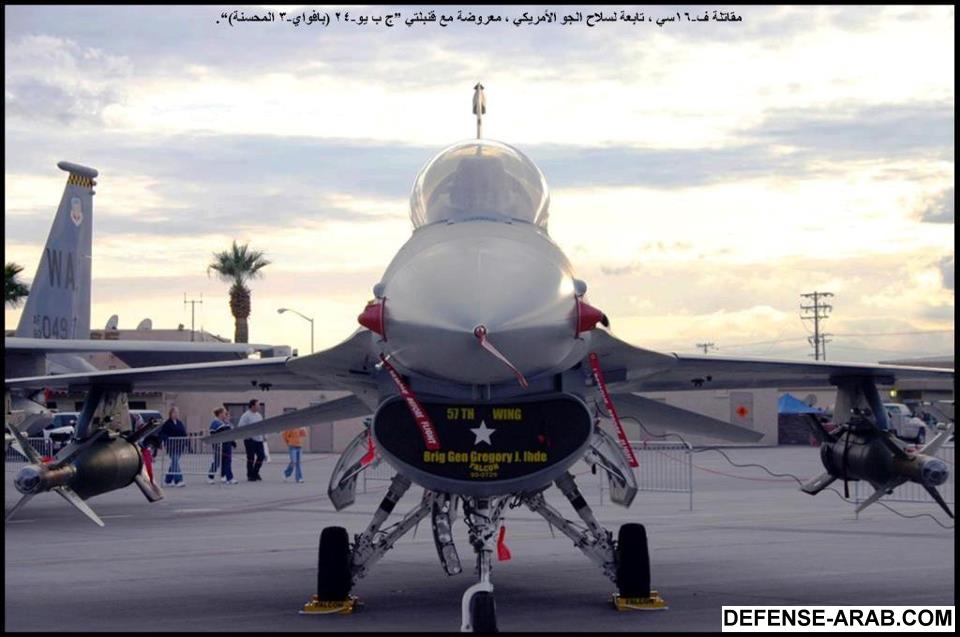

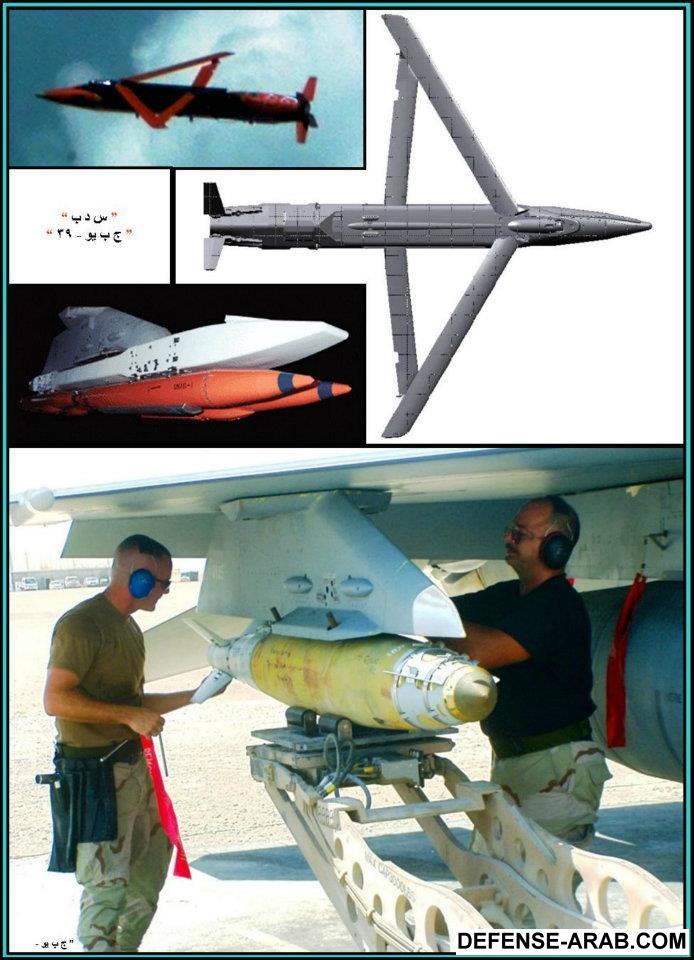

F-16I & EGBU-15 BOMB

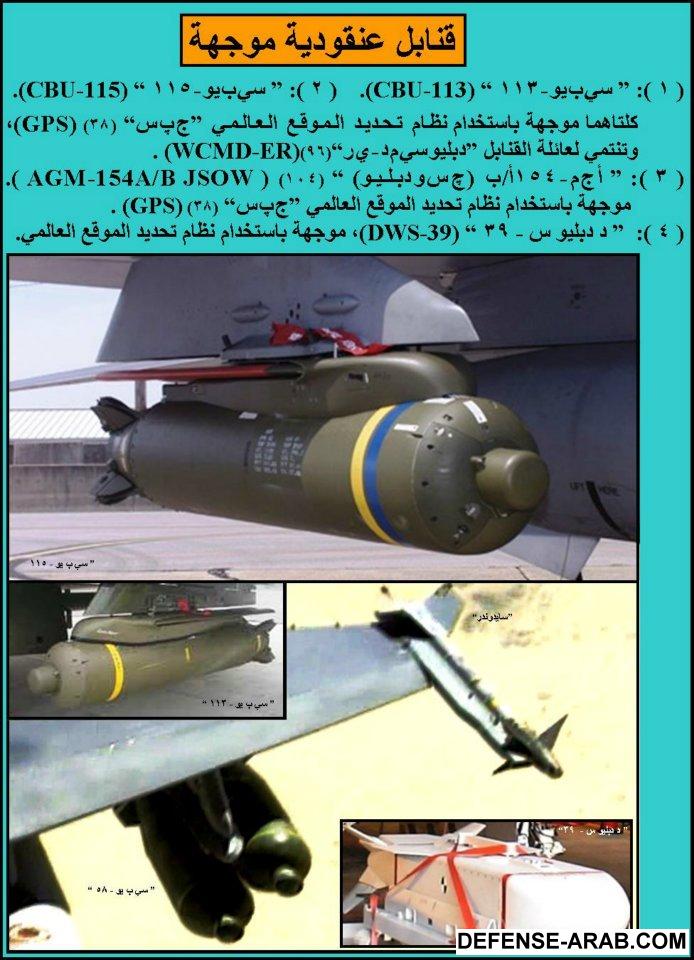

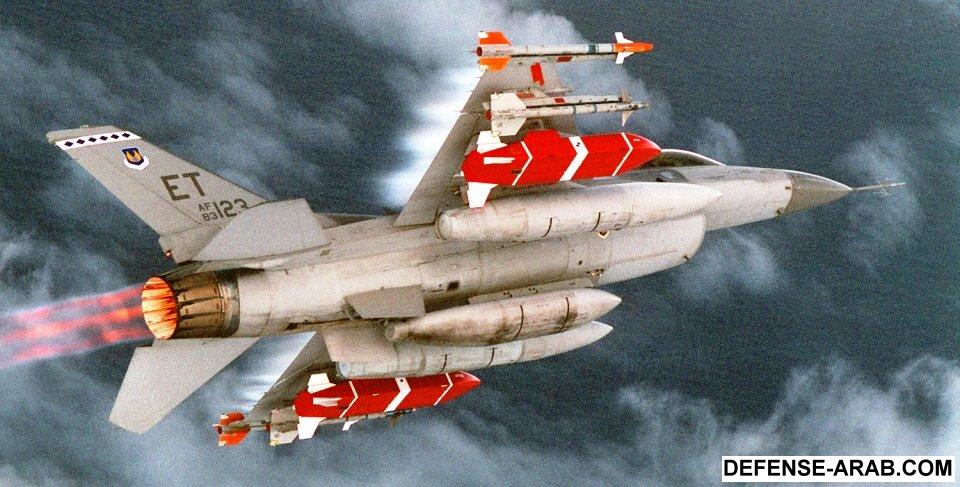

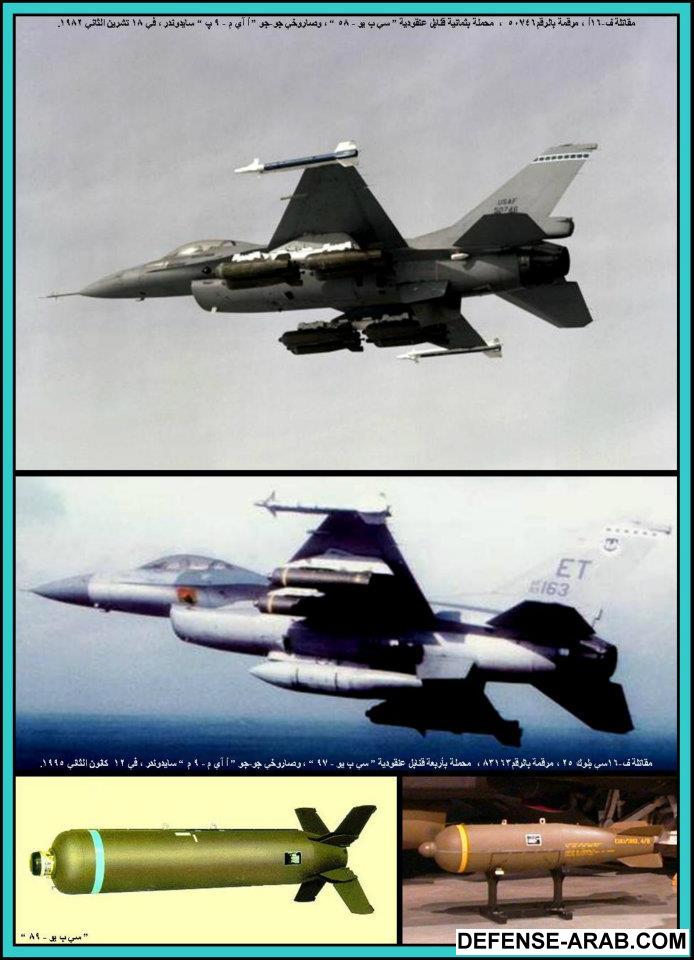

The Red Weapon: "DWS 24" Dispenser Weapon System on USAF F-16C (Trail). It's in service on HAF F-16C Block52+ fighters only. It's also known as "DWS 39"

يتبع
​



[raskebera]

رد: تعرف على f-16 قطعة قطعة

يتبع
​



[AdhamAnwar]

رد: تعرف على f-16 قطعة قطعة

تسلم على الموضوع الرائع بس ممكن تشرحلنا صورة قمرة القيادة تعرفنا على اجزائها



[raskebera]

رد: تعرف على f-16 قطعة قطعة

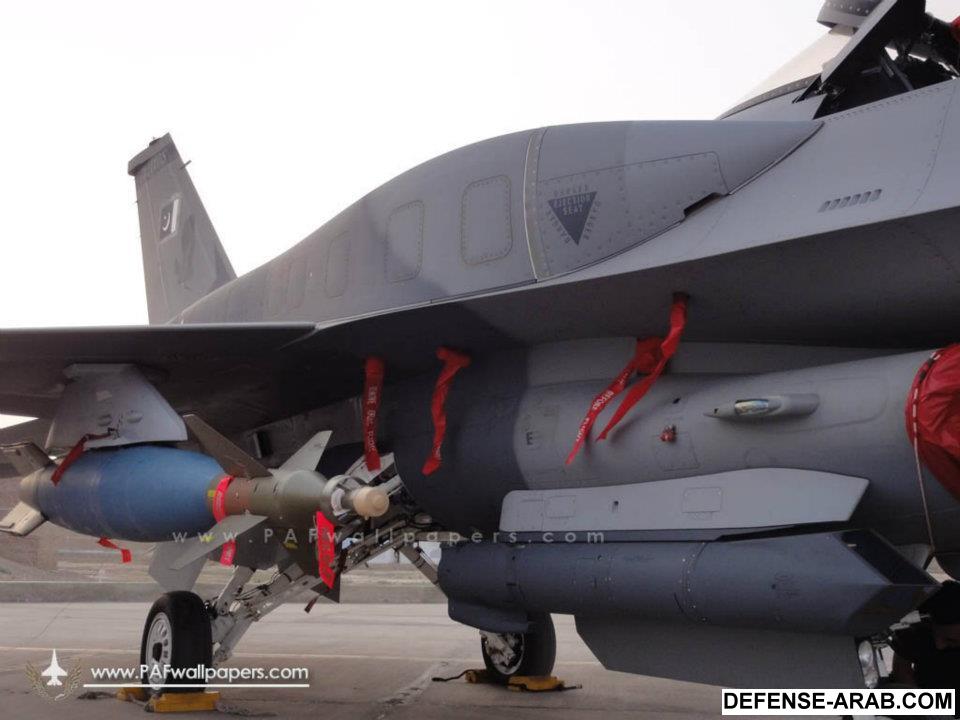

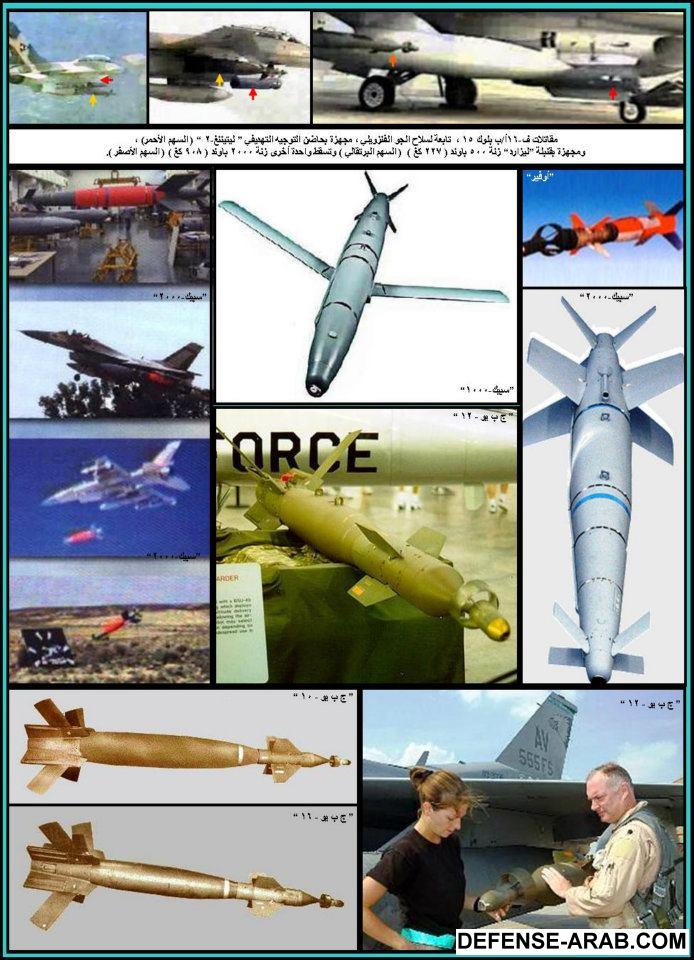

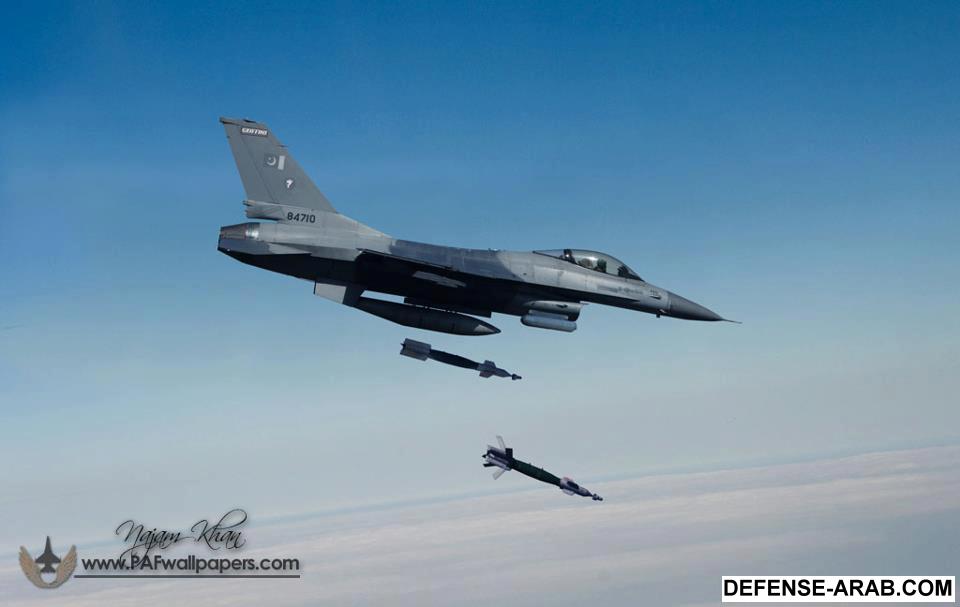

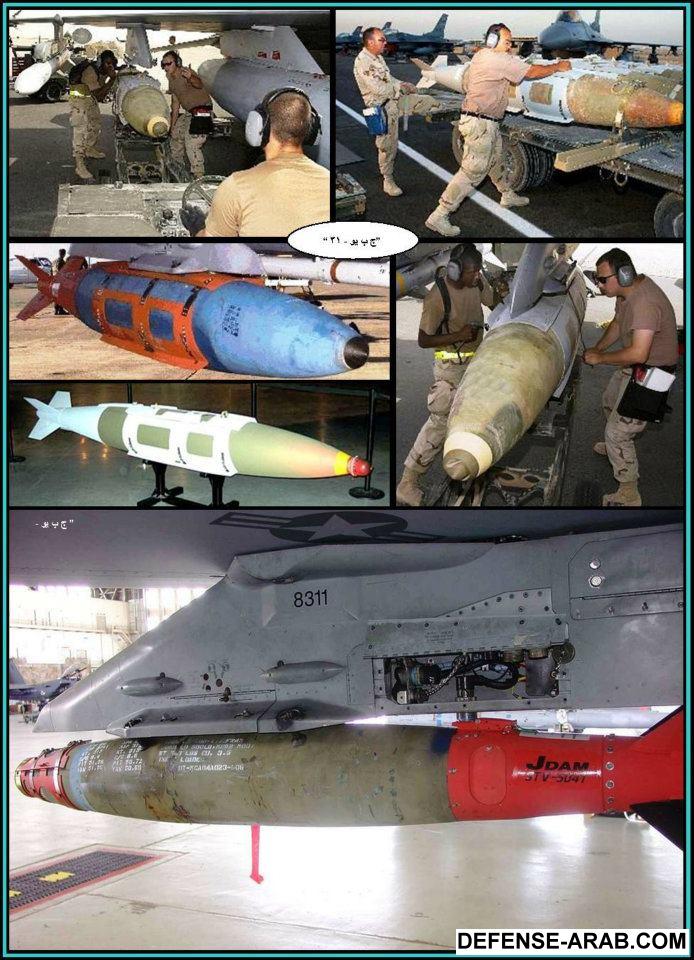

PAF F-16A block15 & 2 GBU-12 LGB's

Turkish F-16C

HAF F-16C Block52+ , with LANTIRN system (2 pods under nose). two missiles of: aim-120c amraam , aim-9m sidewinder , agm-65d maverick. and two 400 us-gal fuel tanks.

GBU-10 & Sniper on PAF F-16C Block52+

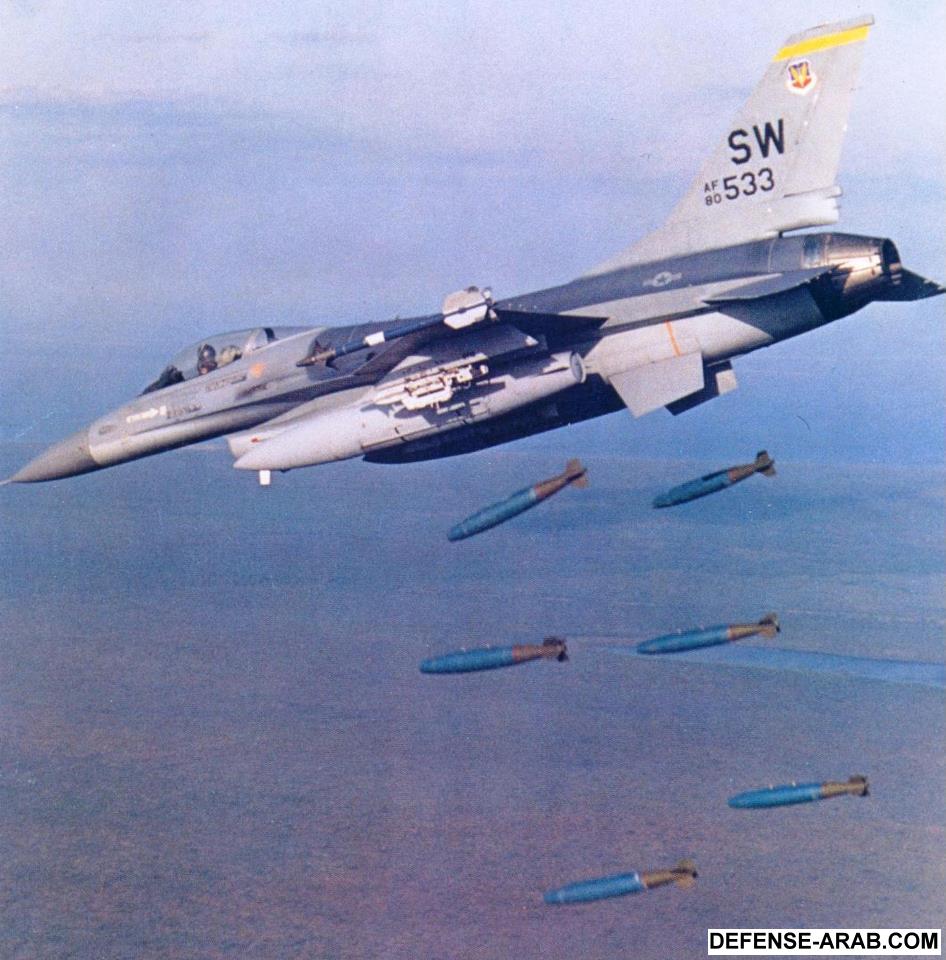

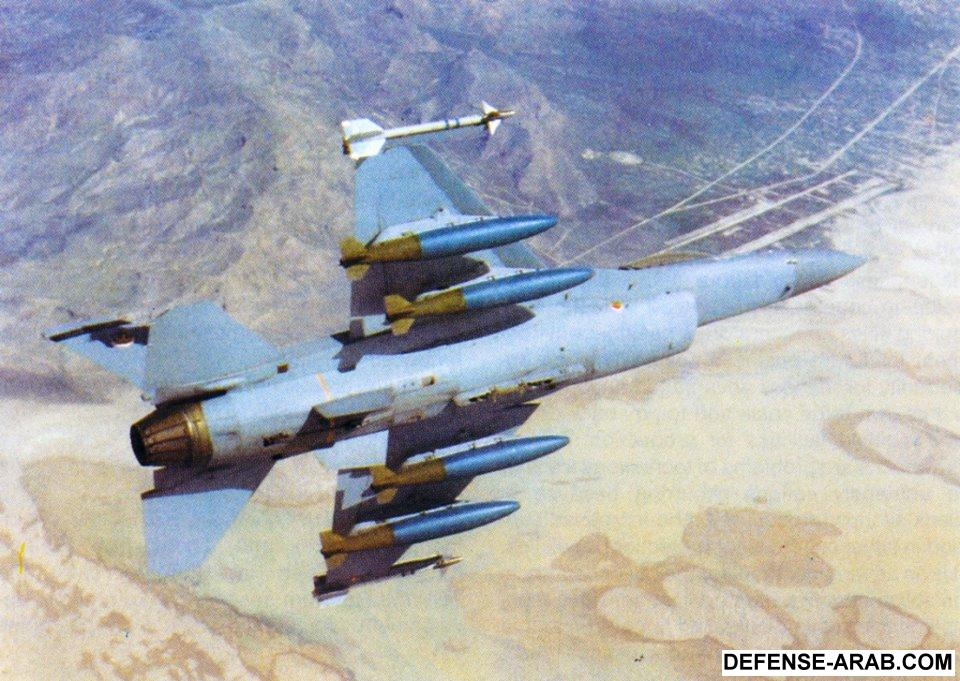

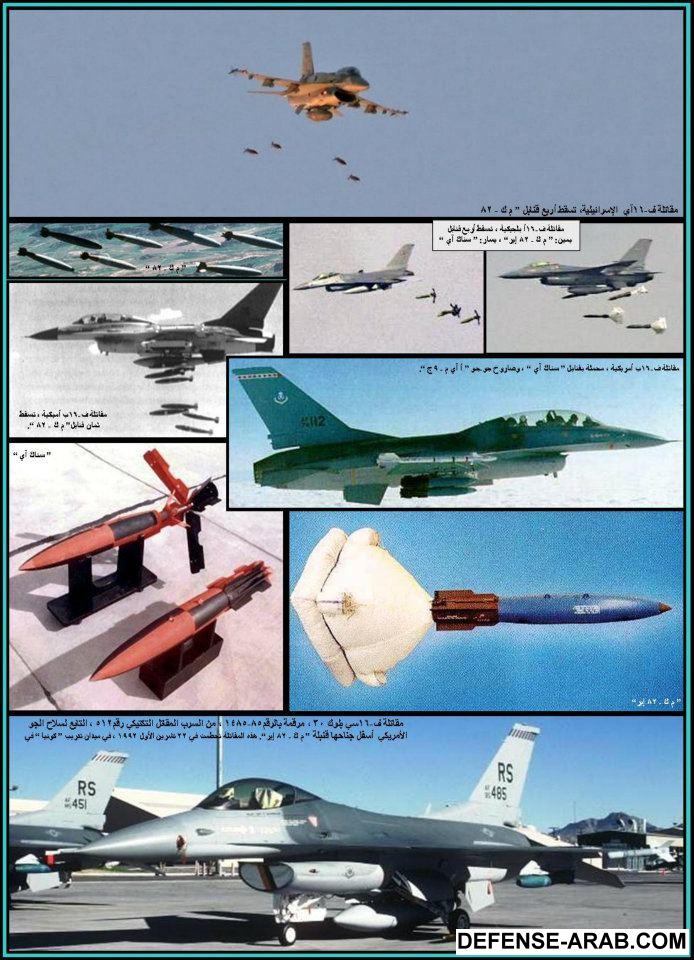

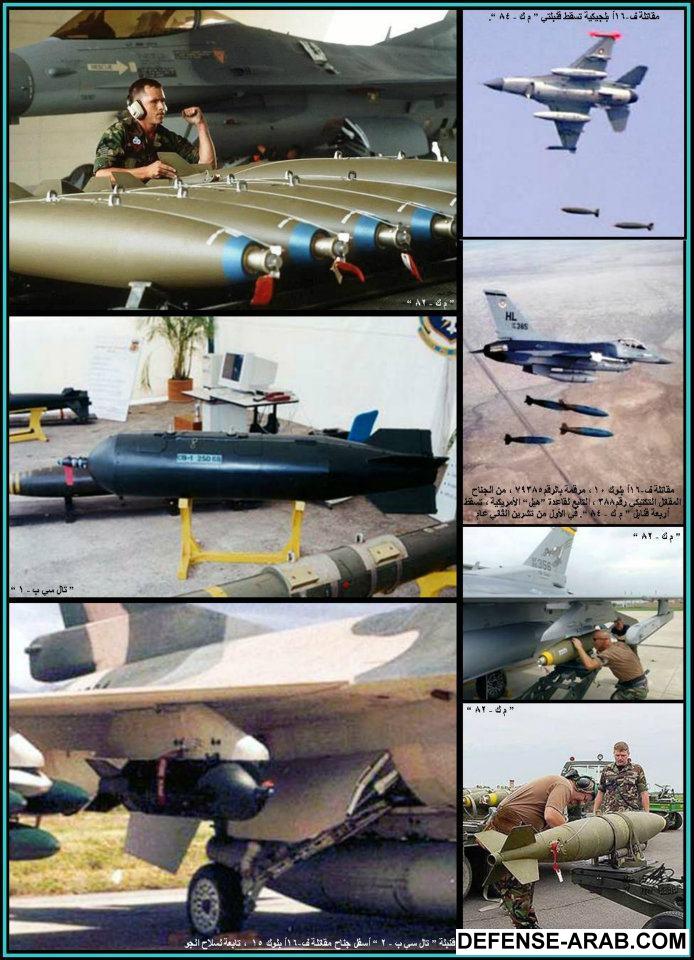

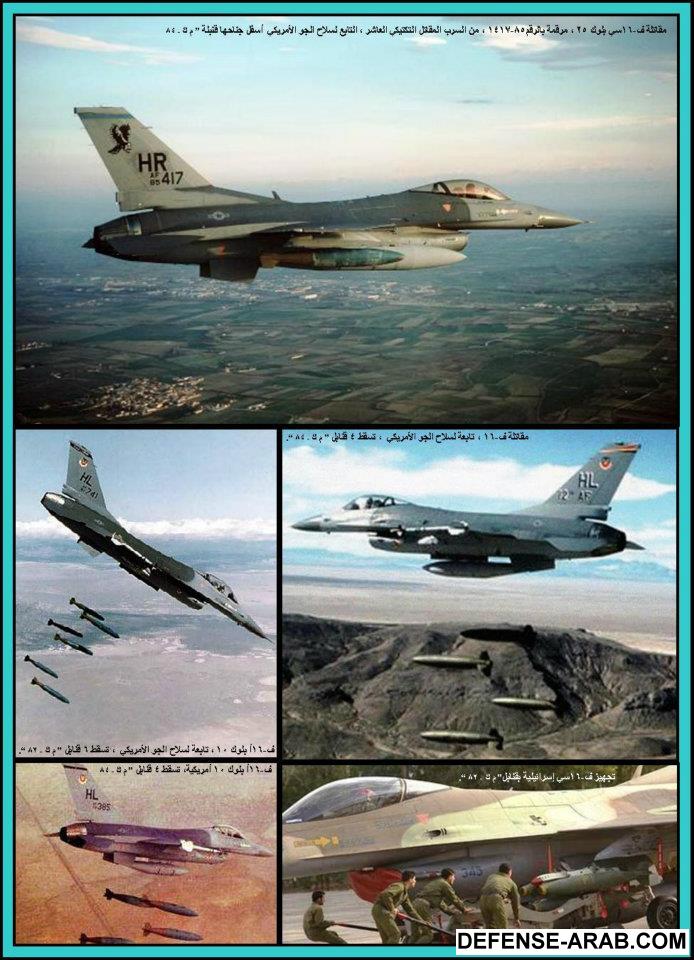

USAF F-16C block 25 ... armed with 2 AIM-9L Sidewinders & 4 Mk-84 2000lb bombs

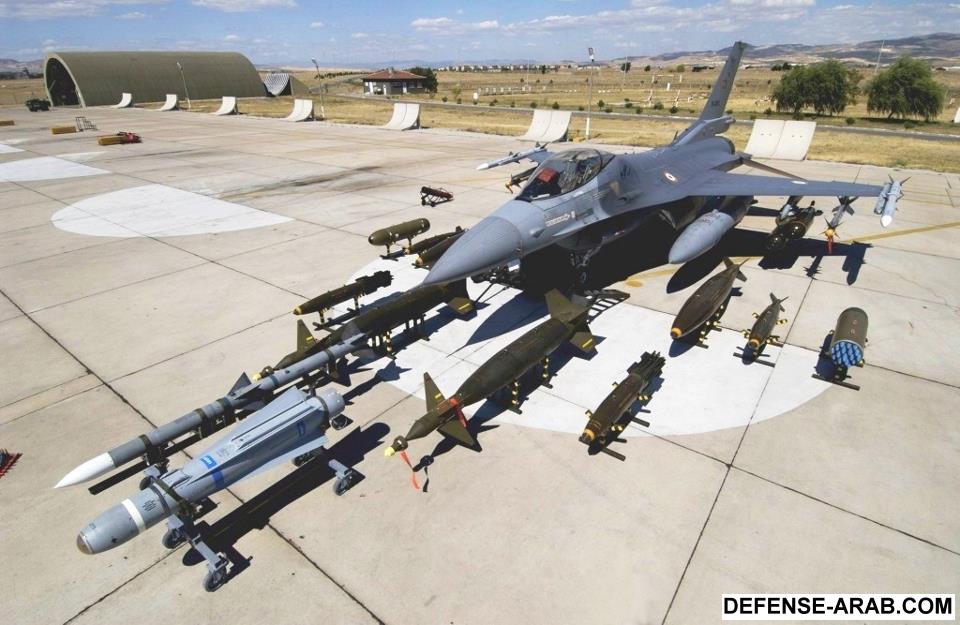

Turkish AF F-16C Block 50 ... ... ...

يتبع


​



[raskebera]

رد: تعرف على f-16 قطعة قطعة

تسلم على الموضوع الرائع بس ممكن تشرحلنا صورة قمرة القيادة تعرفنا على اجزائها

انشاء الله المناقشات بعد نهاية الموضوع , شكرا على مرورك , و انتظر الى ان نكمل
​



[raskebera]

رد: تعرف على f-16 قطعة قطعة

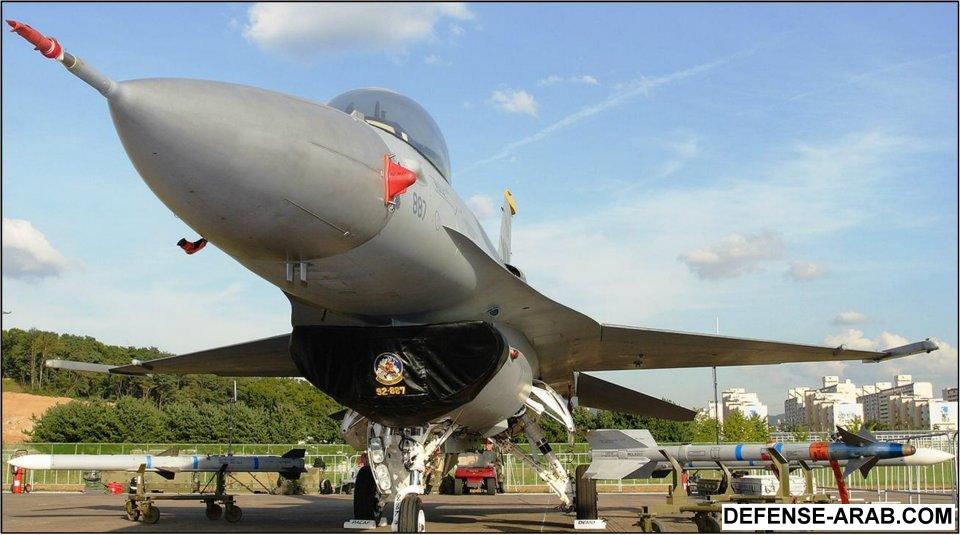

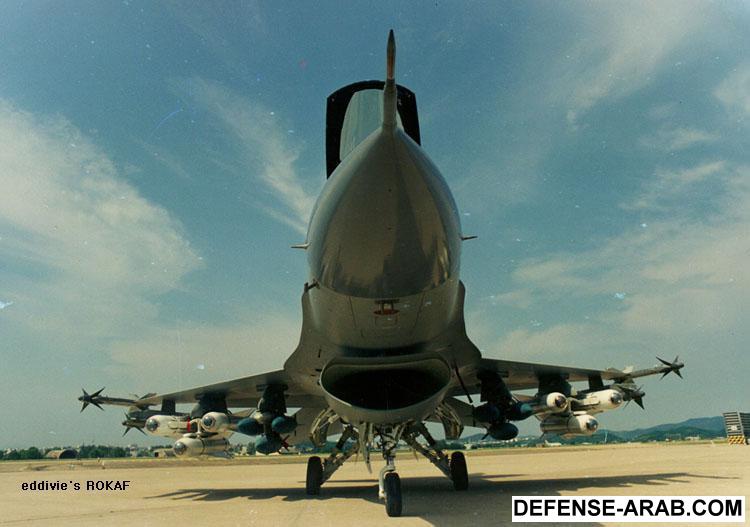

Republic of Korea AF F-16C with impressive weapon load. 4 AIM-9L Sidewinders, 6 AGM-65B Mavericks and 6 Mk-82 bombs.

لم ينته الموضوع بعد رجاء الانتظار
​



[raskebera]

رد: تعرف على f-16 قطعة قطعة

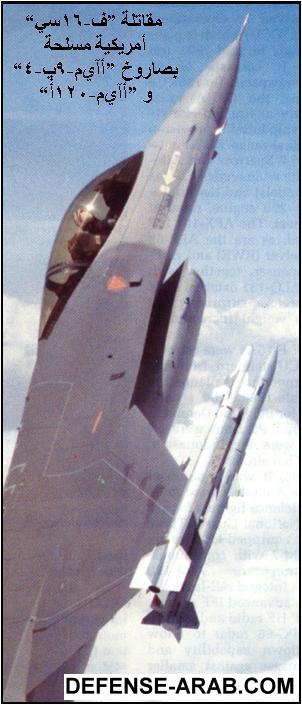

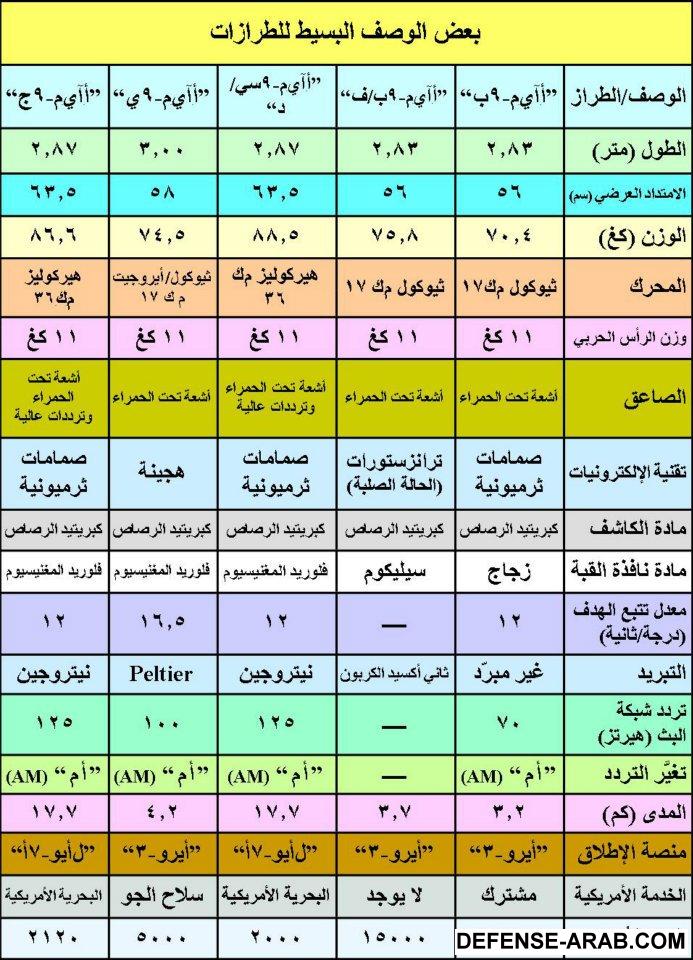

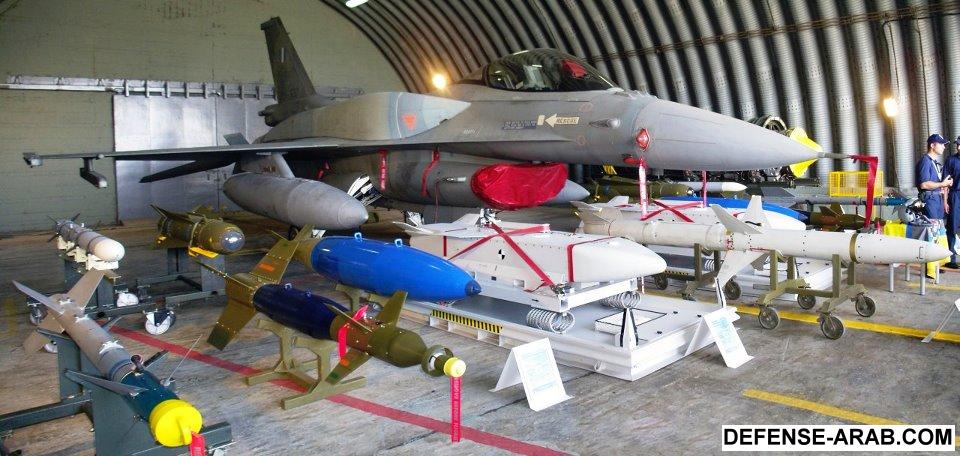

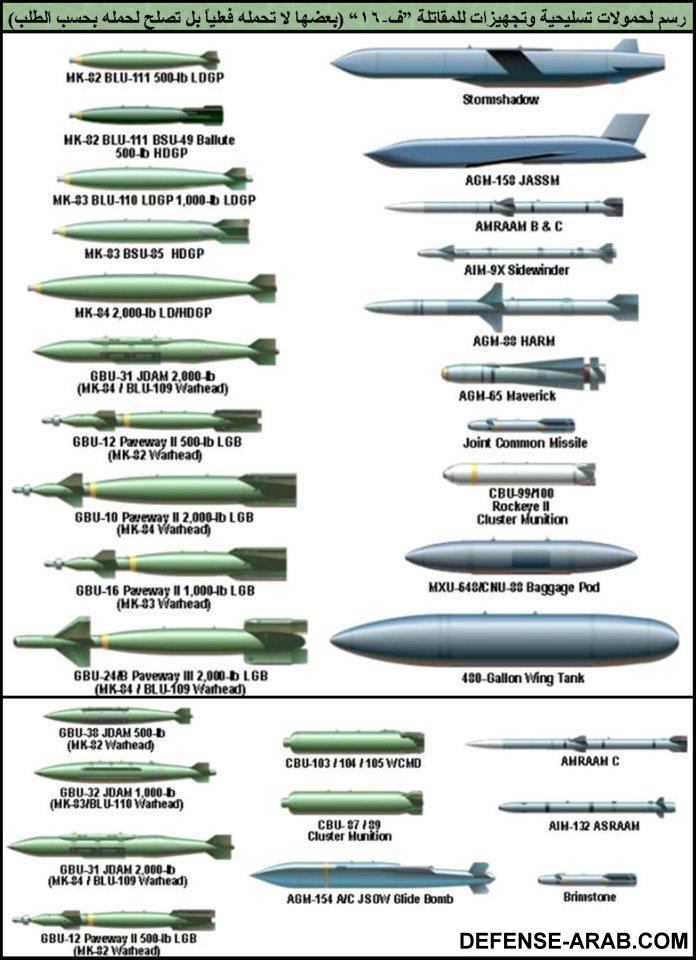

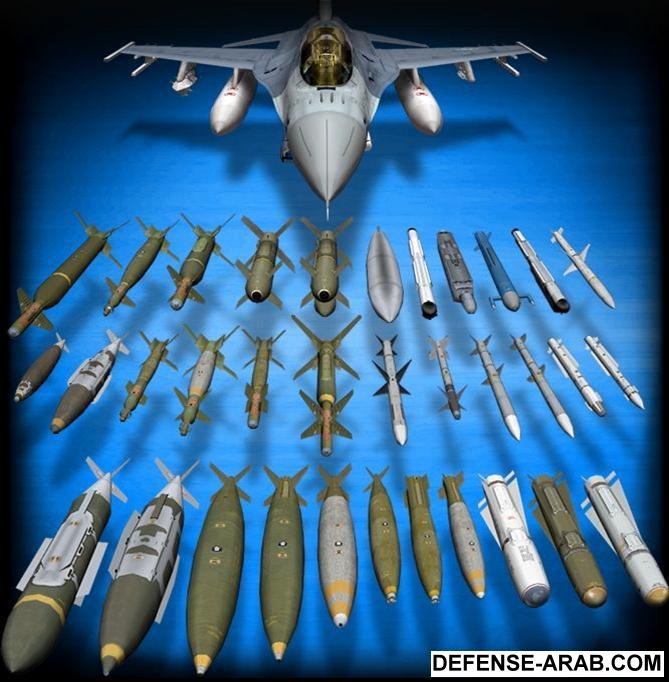

نسلط الضوء على اهم ما تتسلح به الطائرة f-16

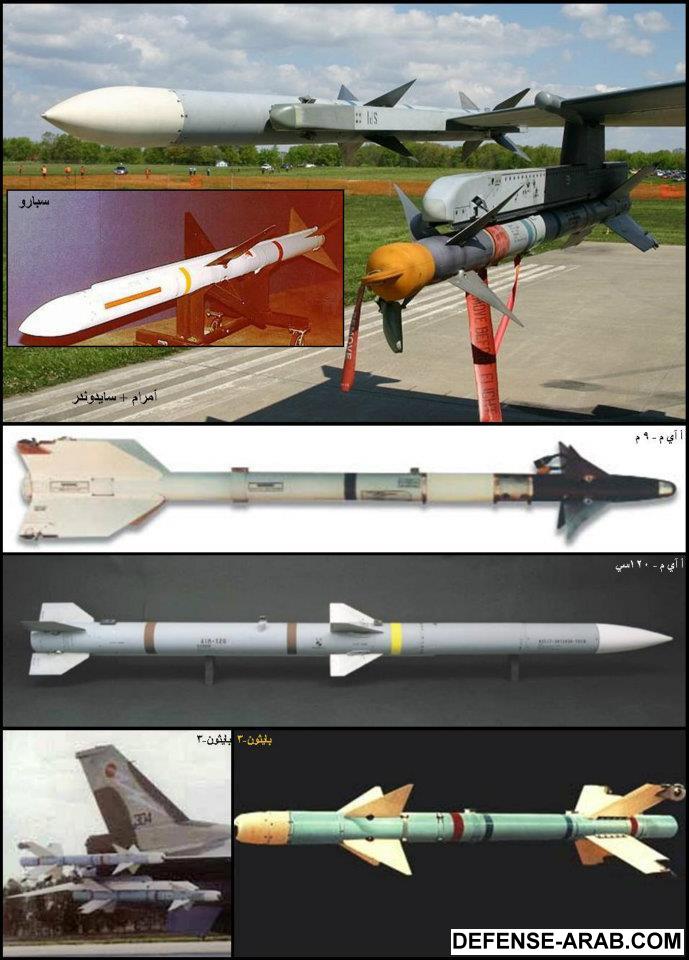

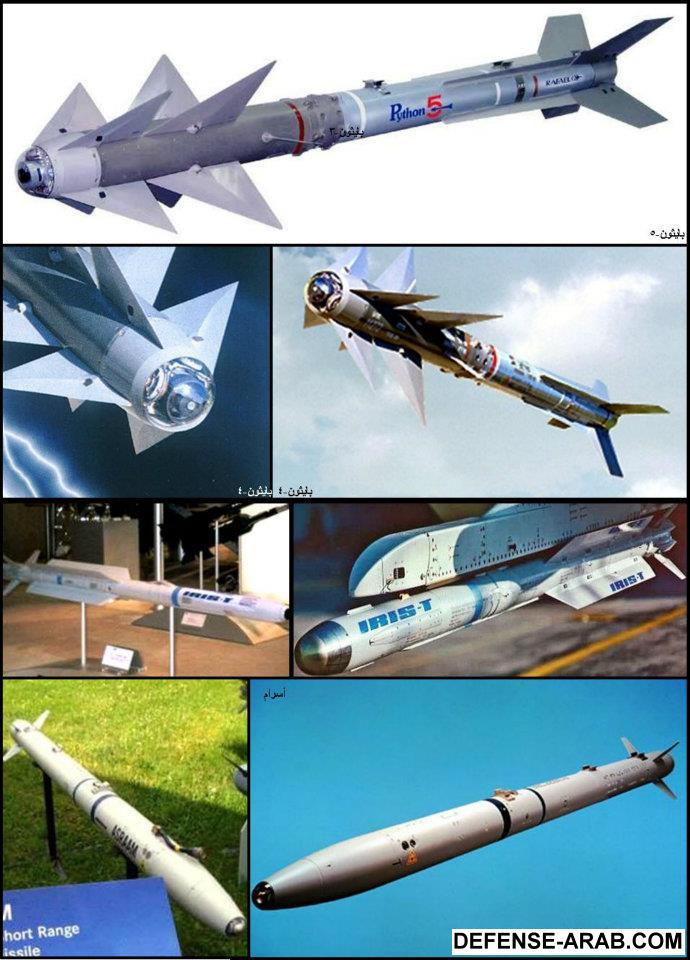

الصاروخ امرام , سايدوندر ,مافريك , سبارو , ايريس ت و طبعا الصاروخ بايثون

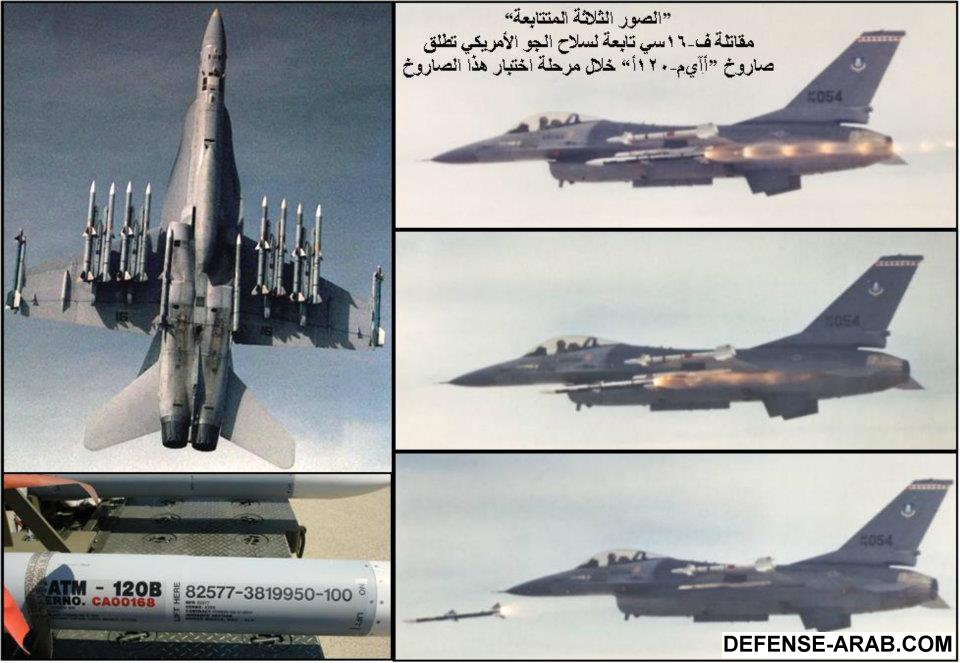

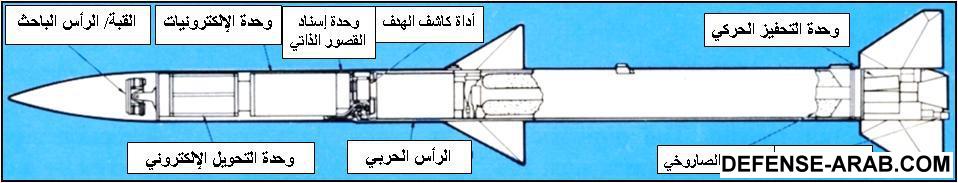

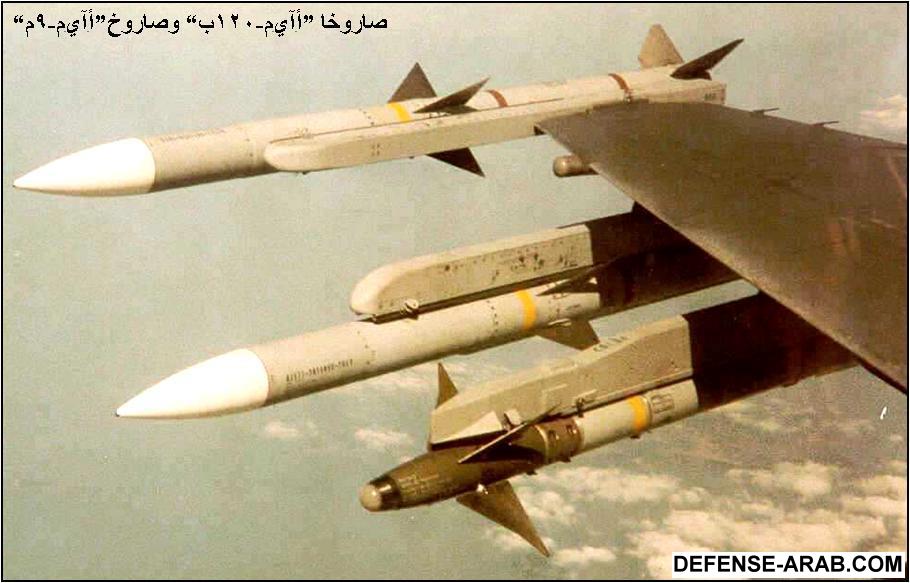

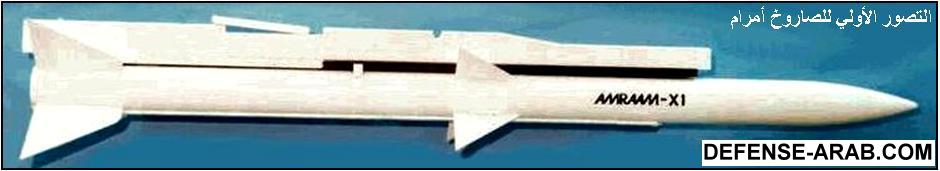

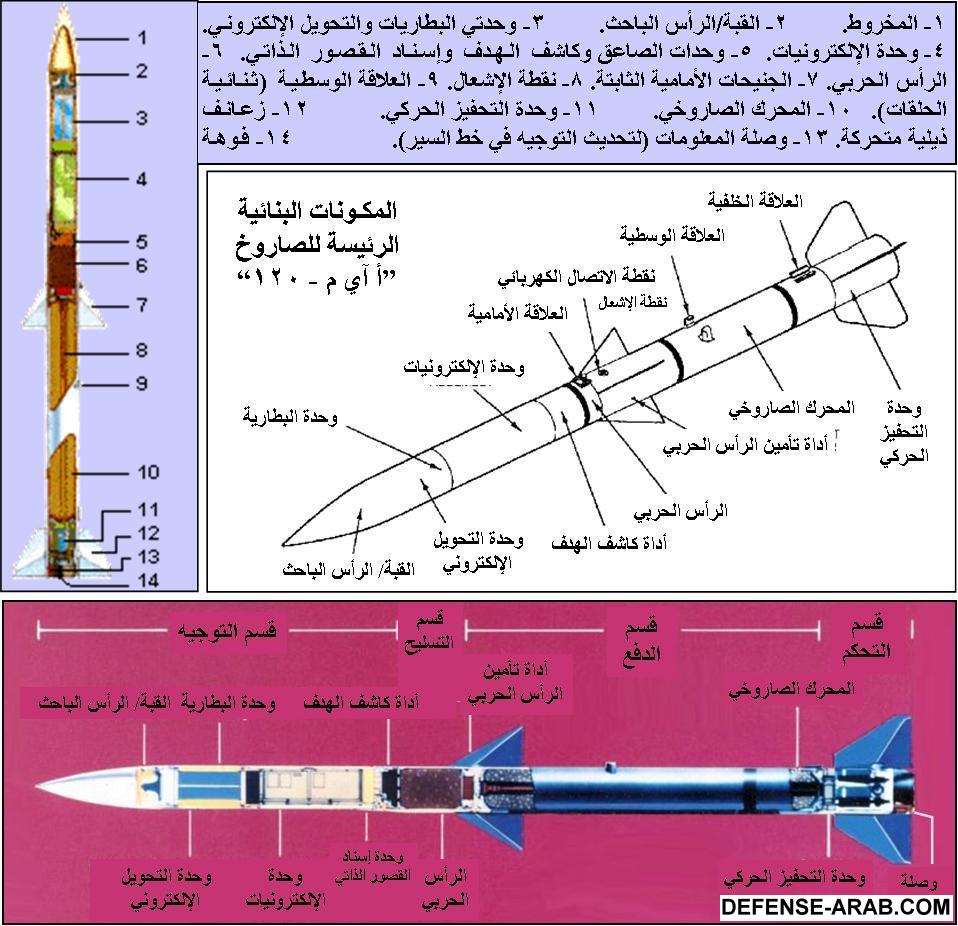

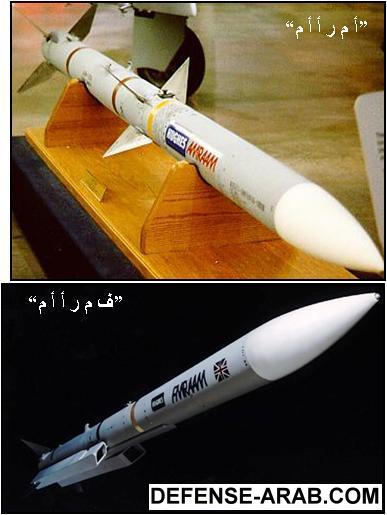

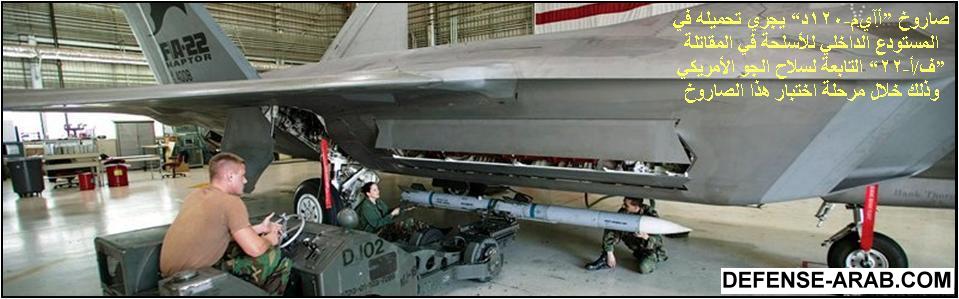

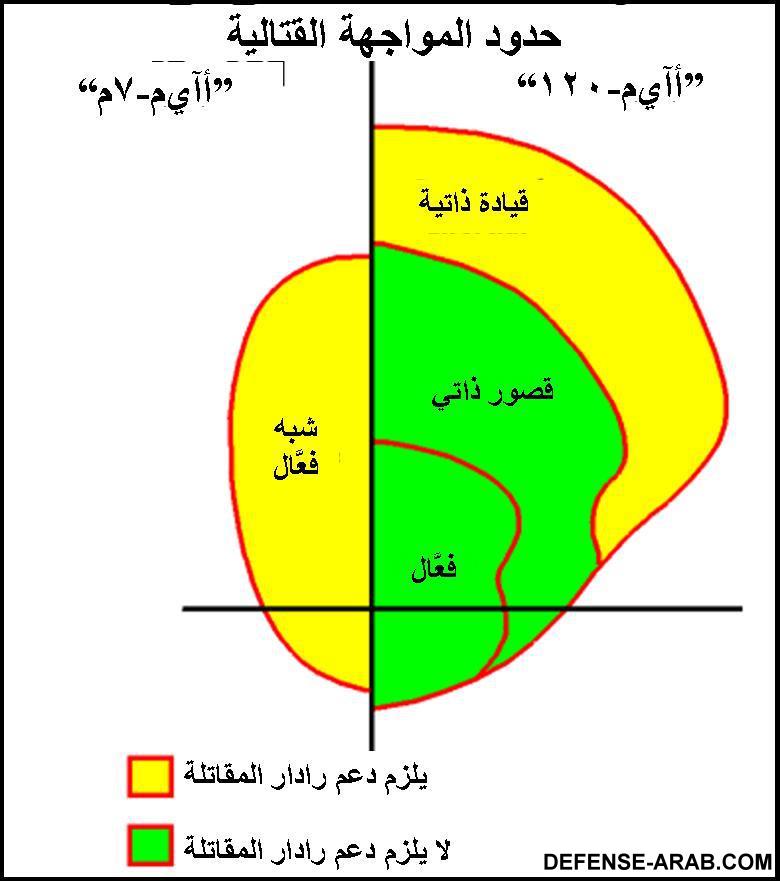

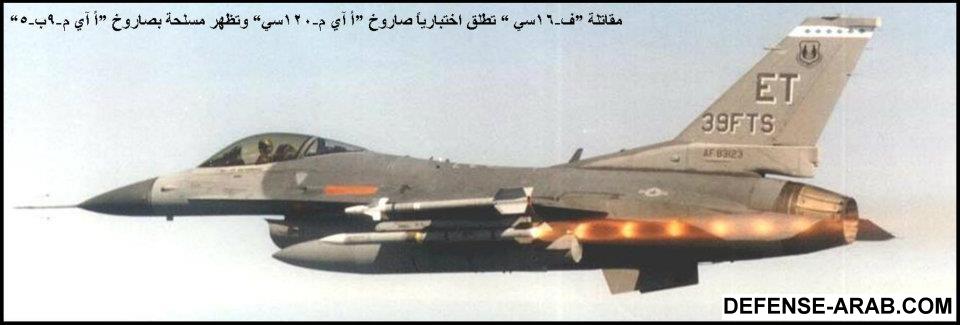

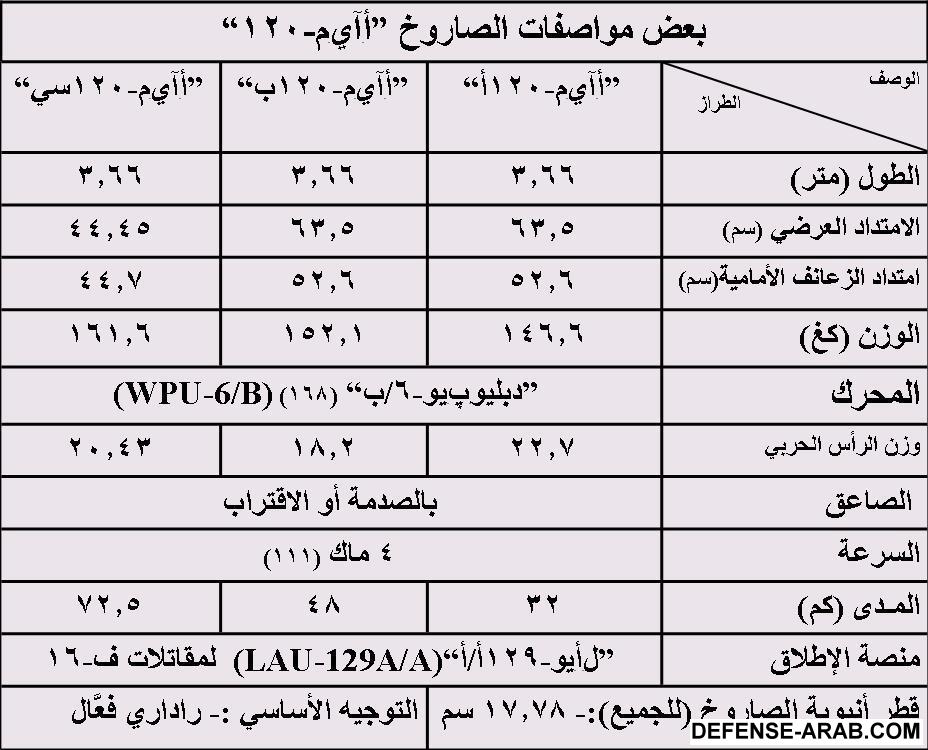

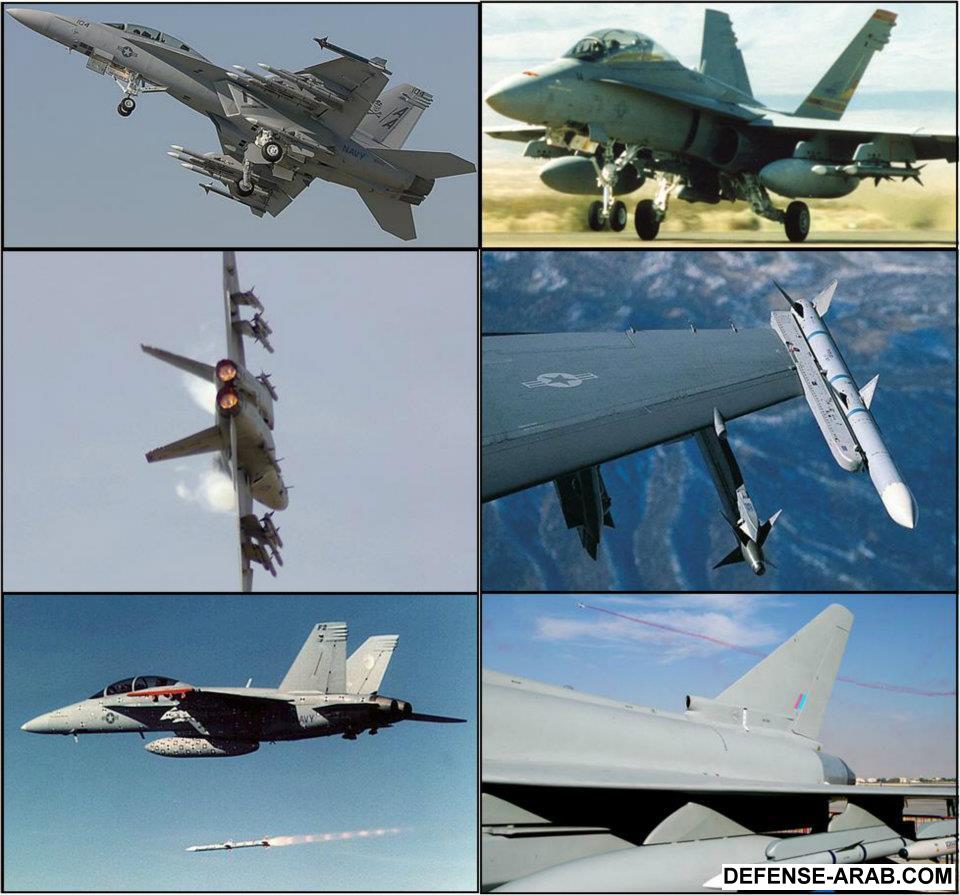

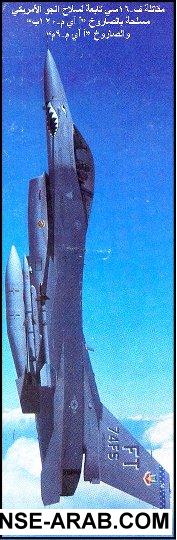

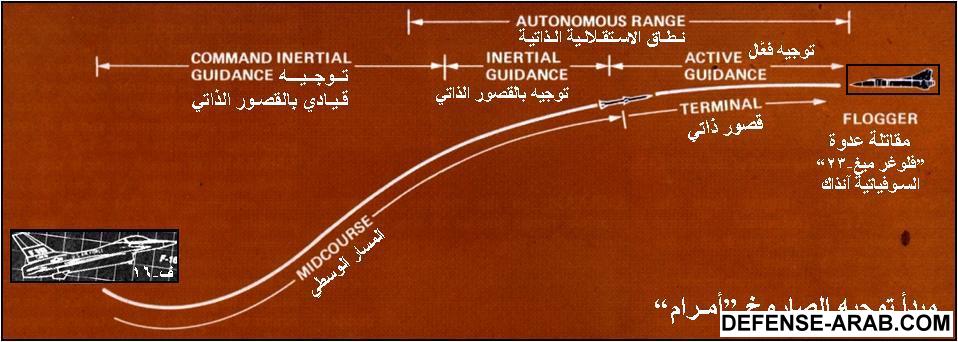

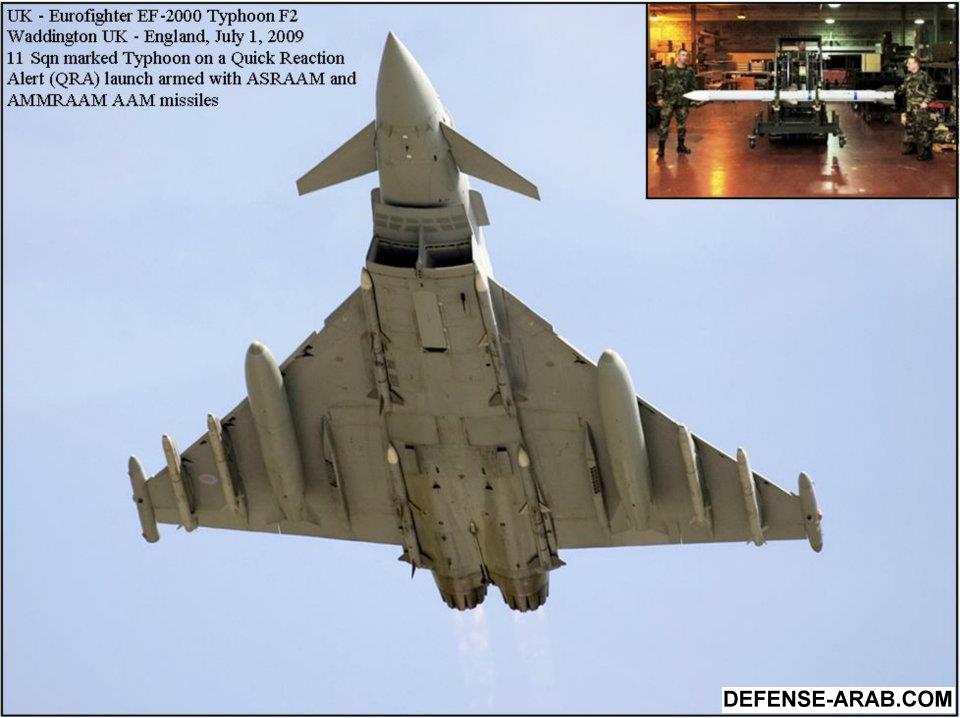

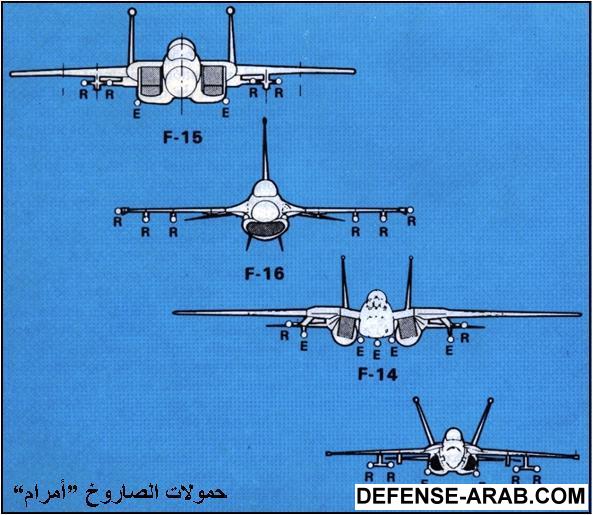

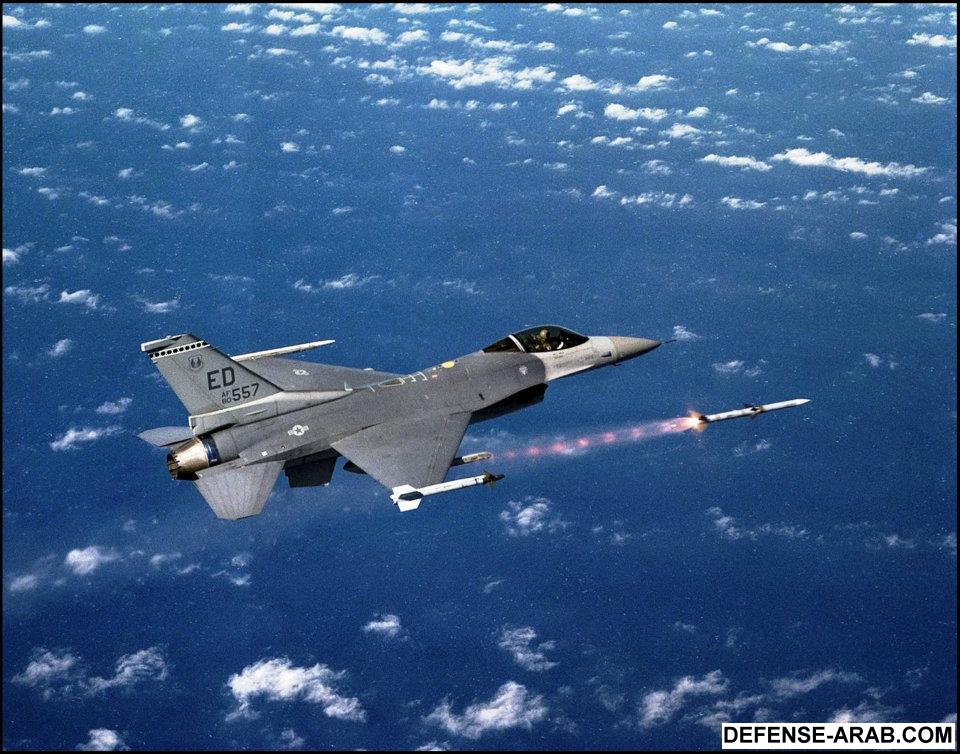

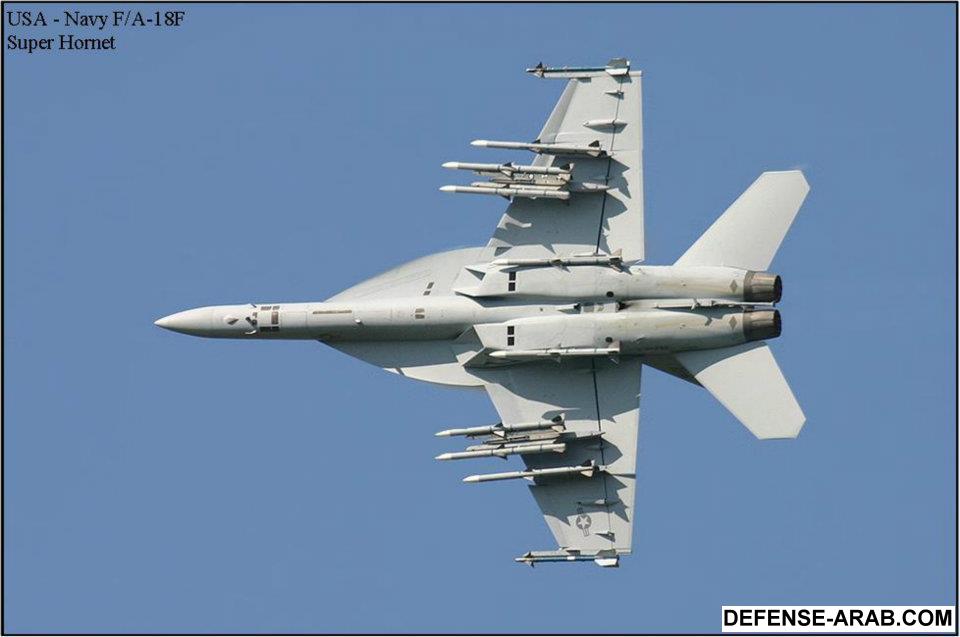

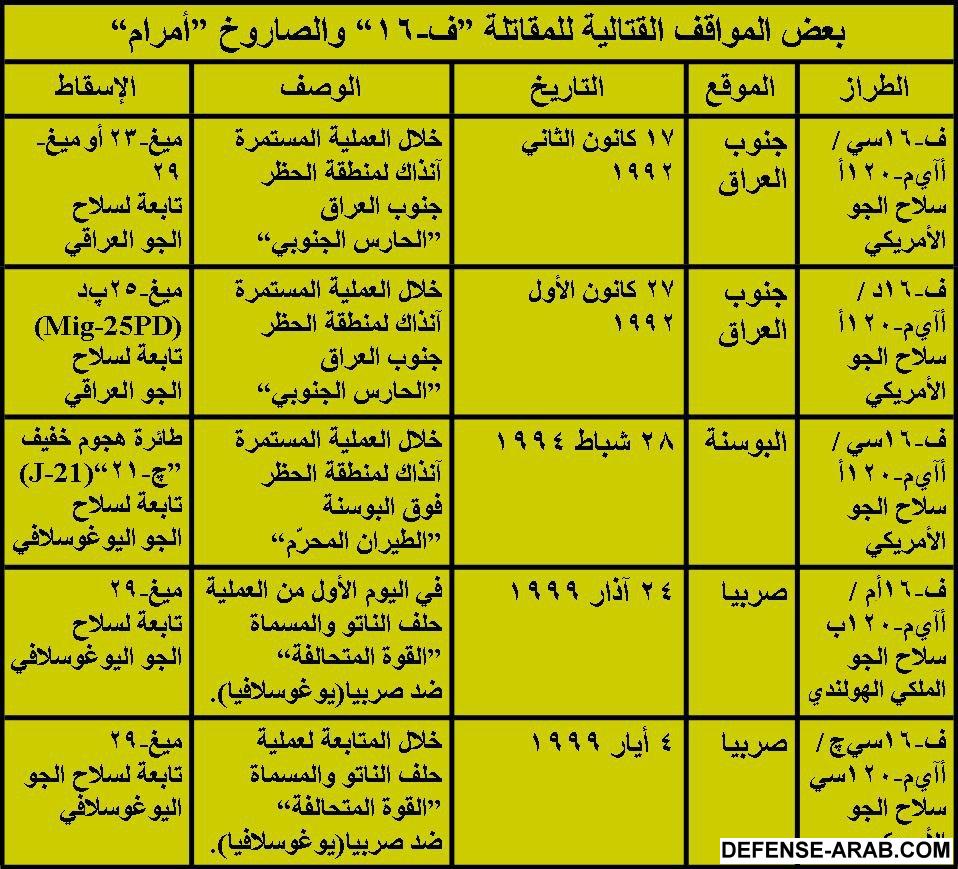

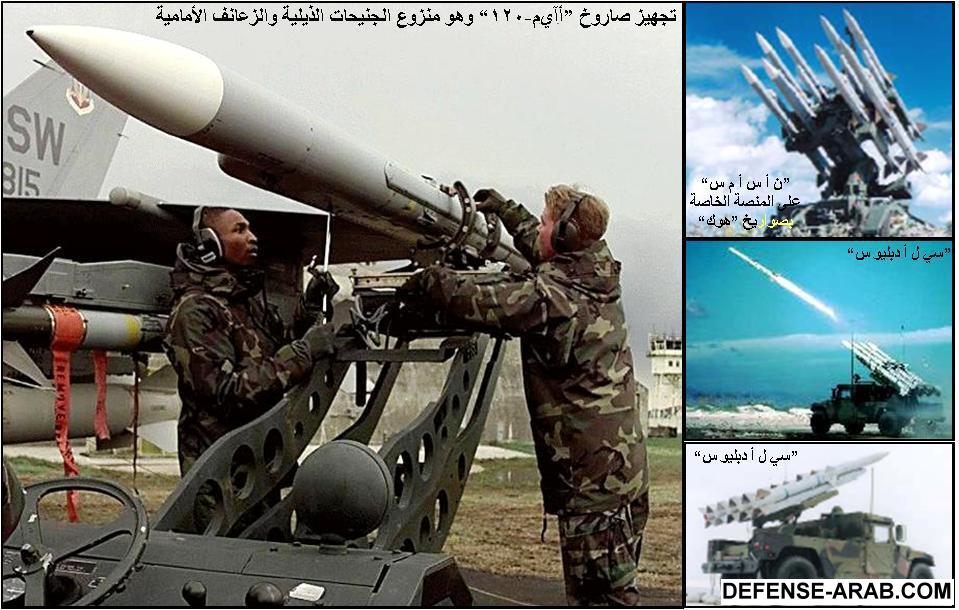

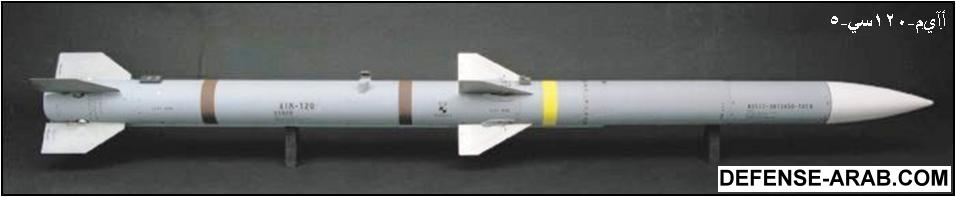

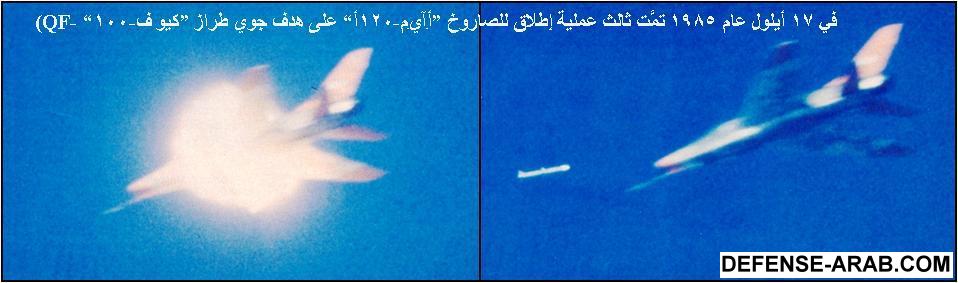

اولا - الامرام

​



[raskebera]

رد: تعرف على f-16 قطعة قطعة

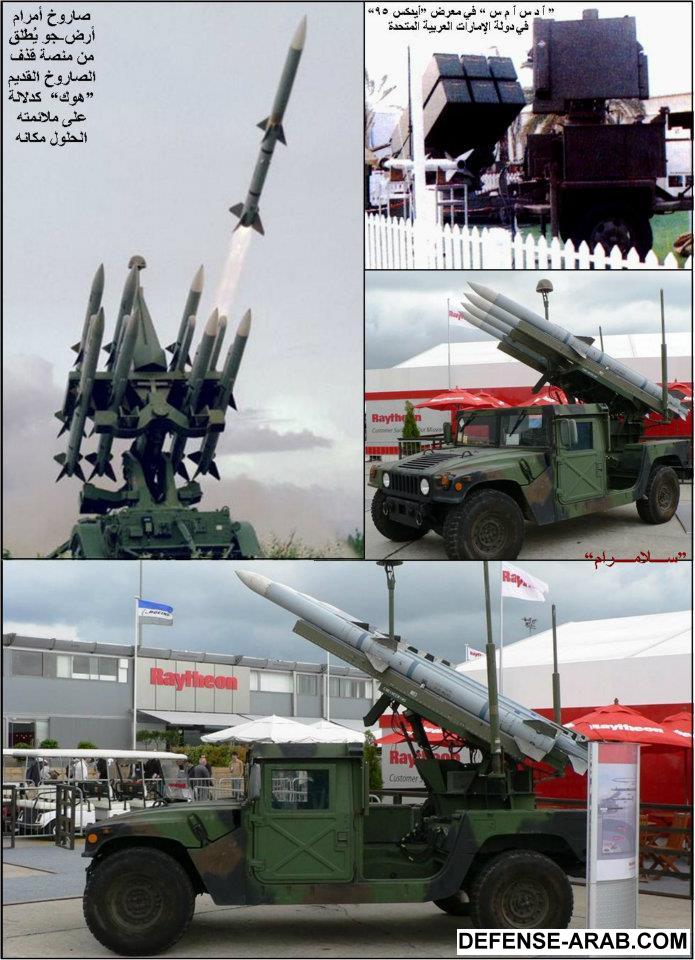

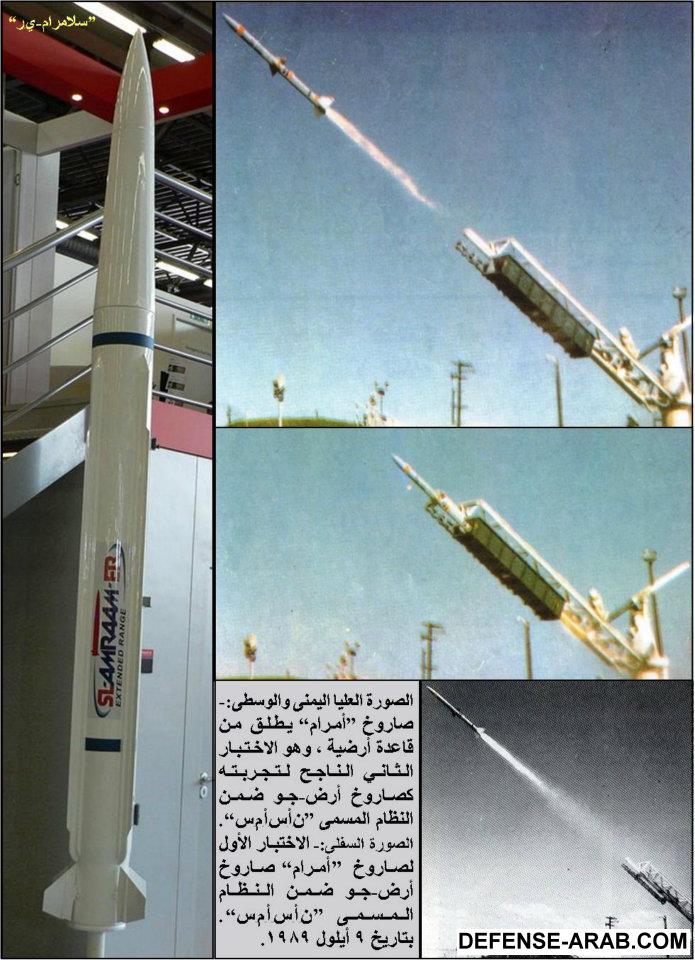

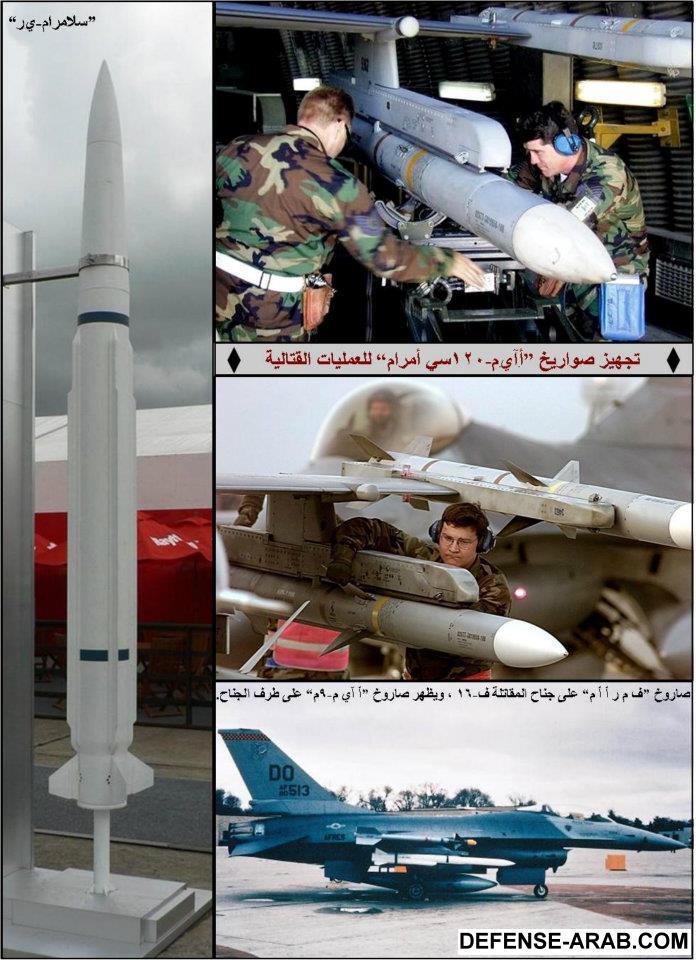

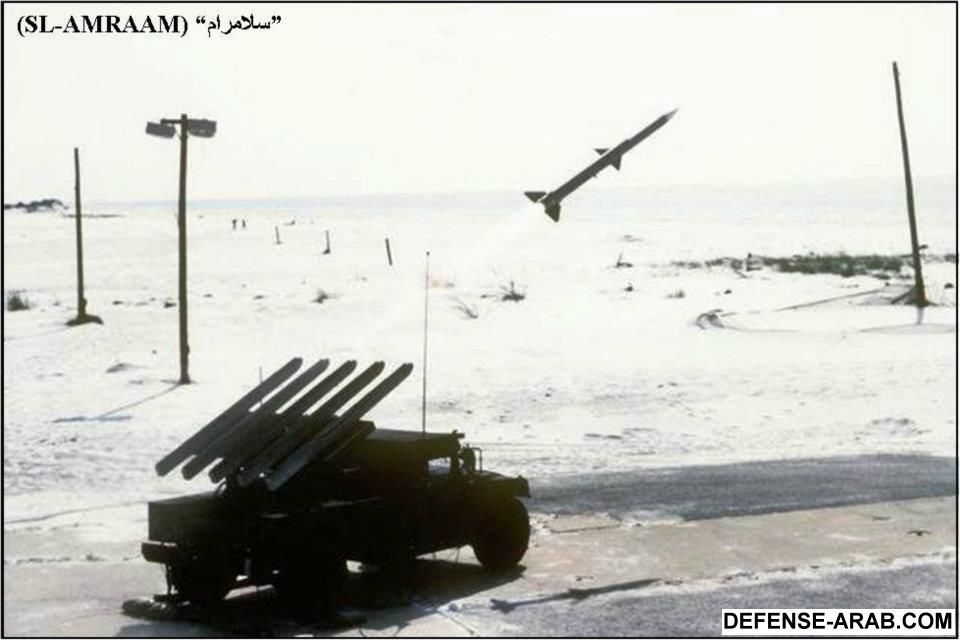

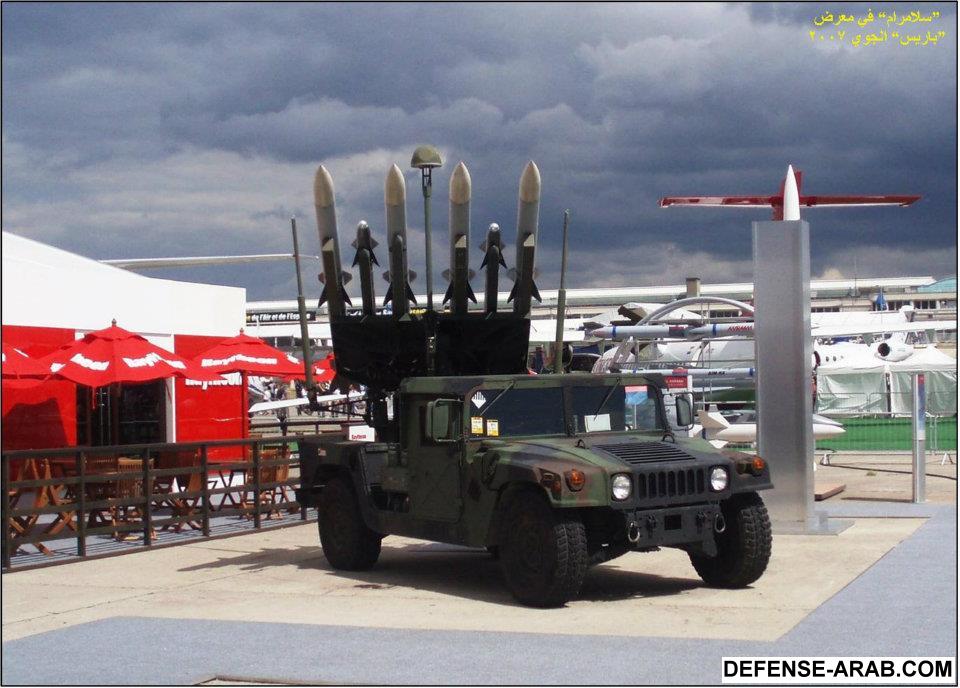

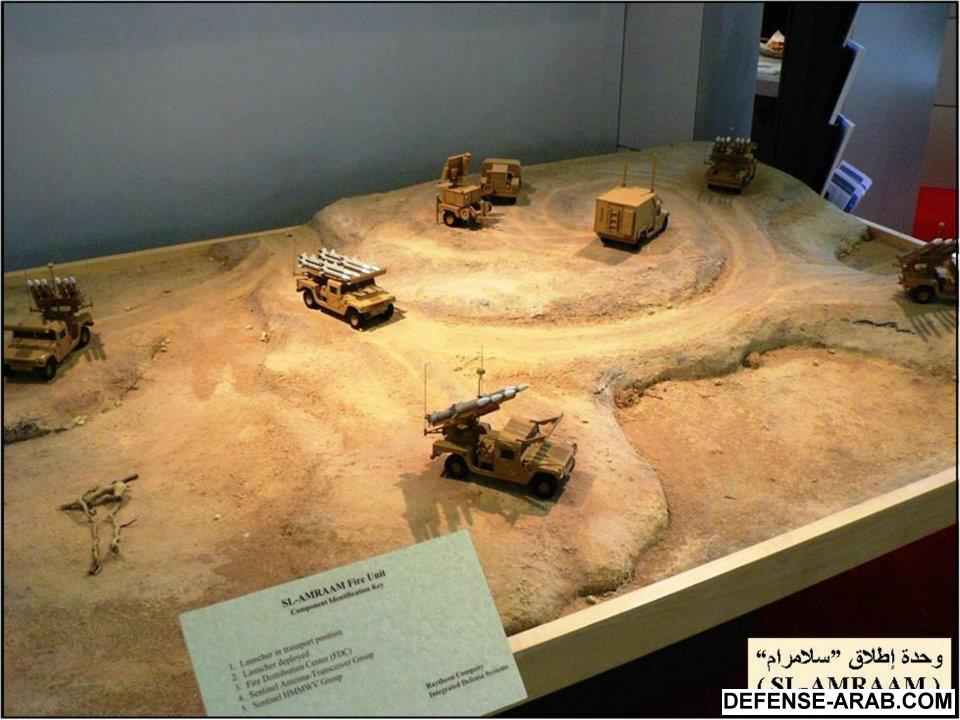

وحدة اطلاق سلامرام

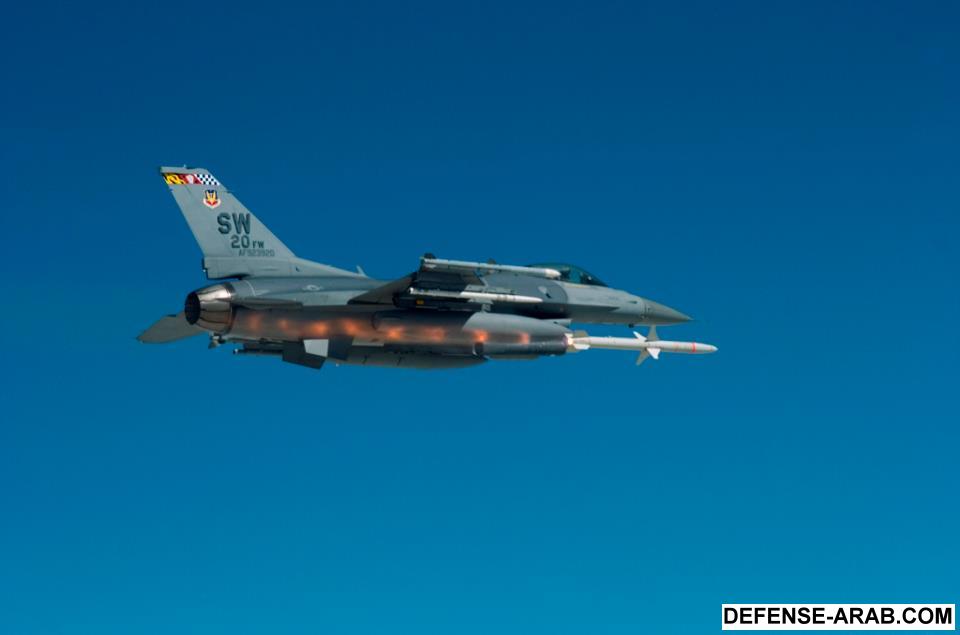

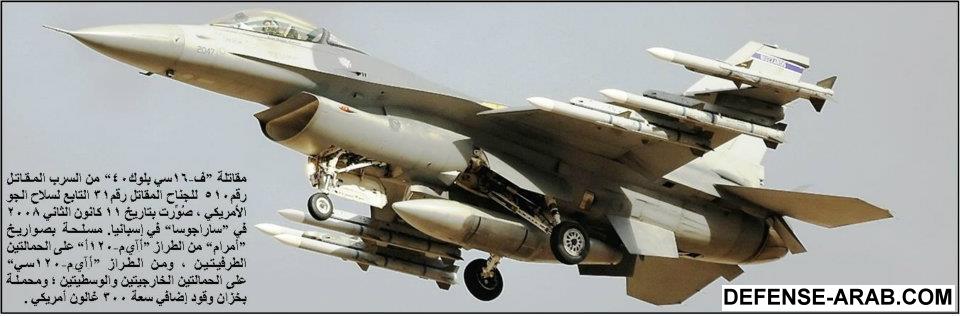

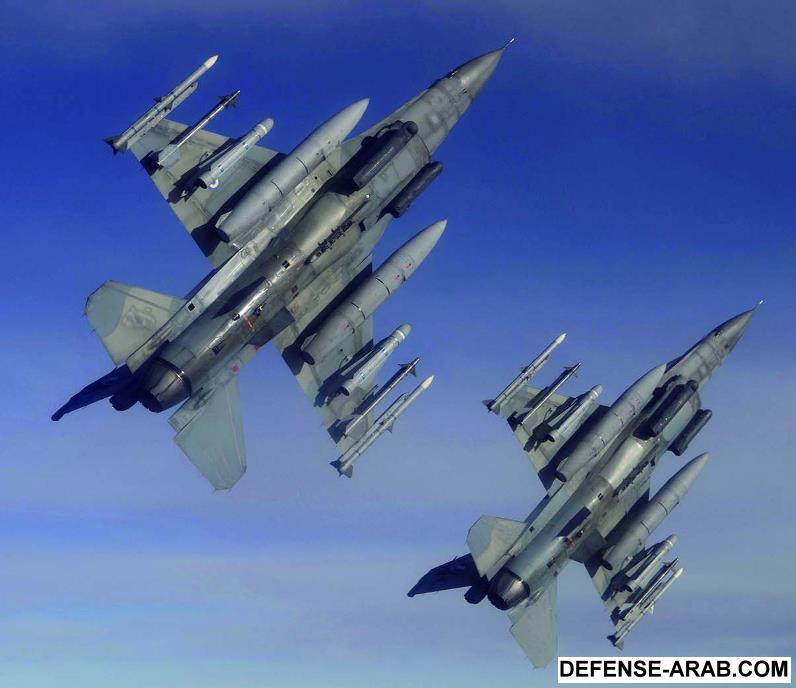

F-16C ... SIX AMRAAMs

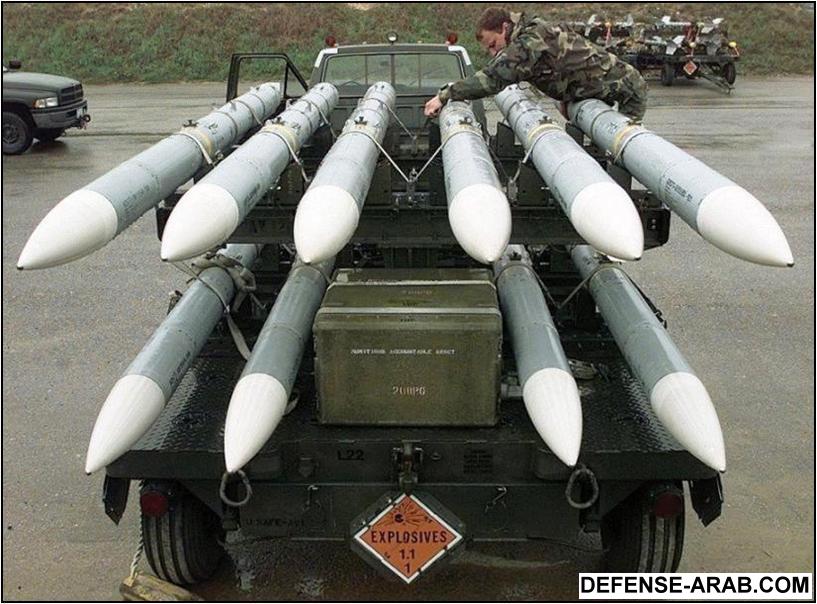

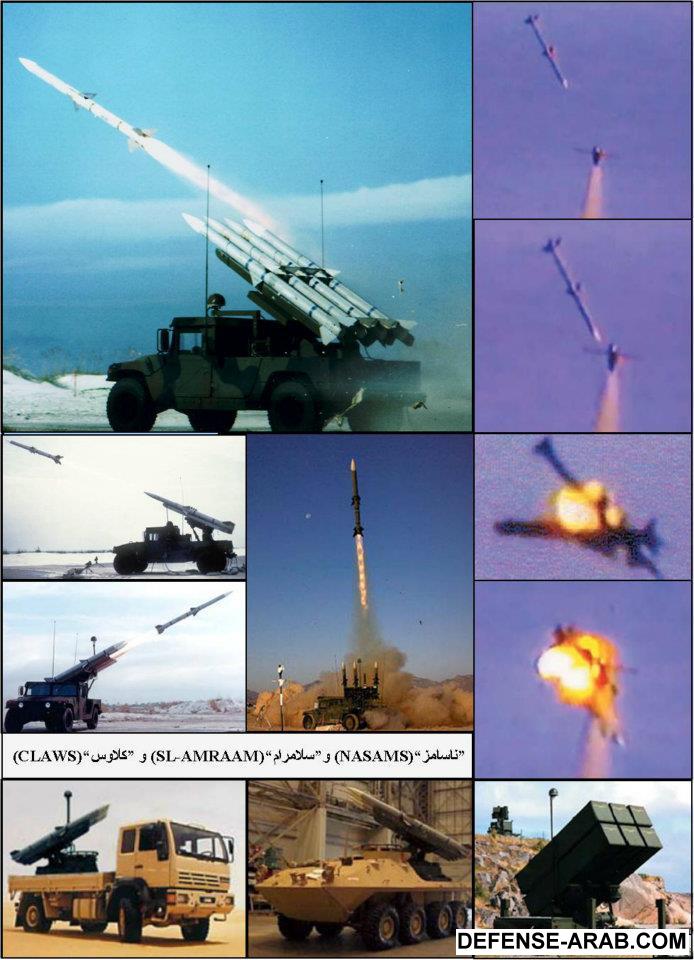

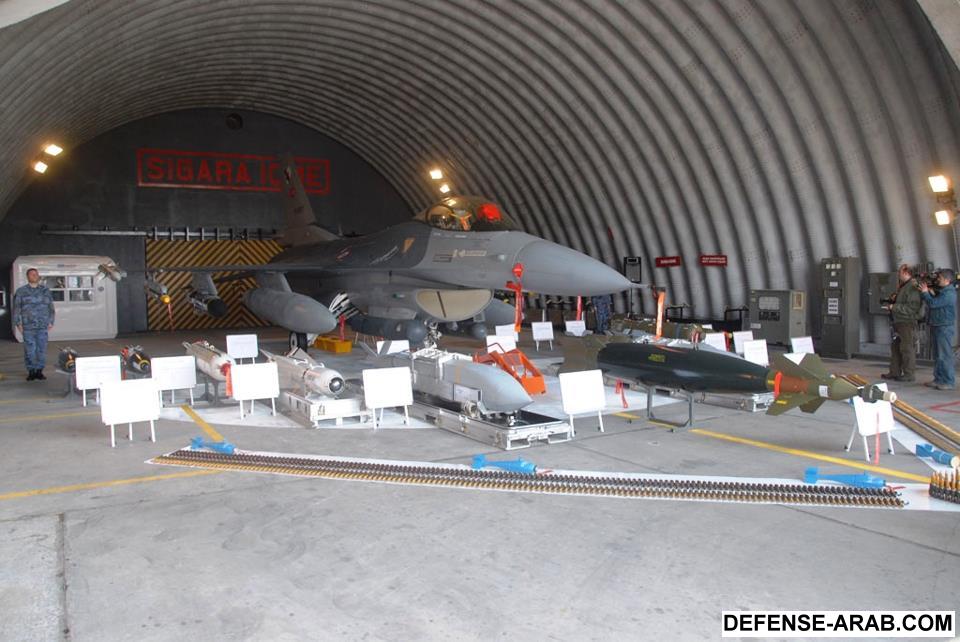

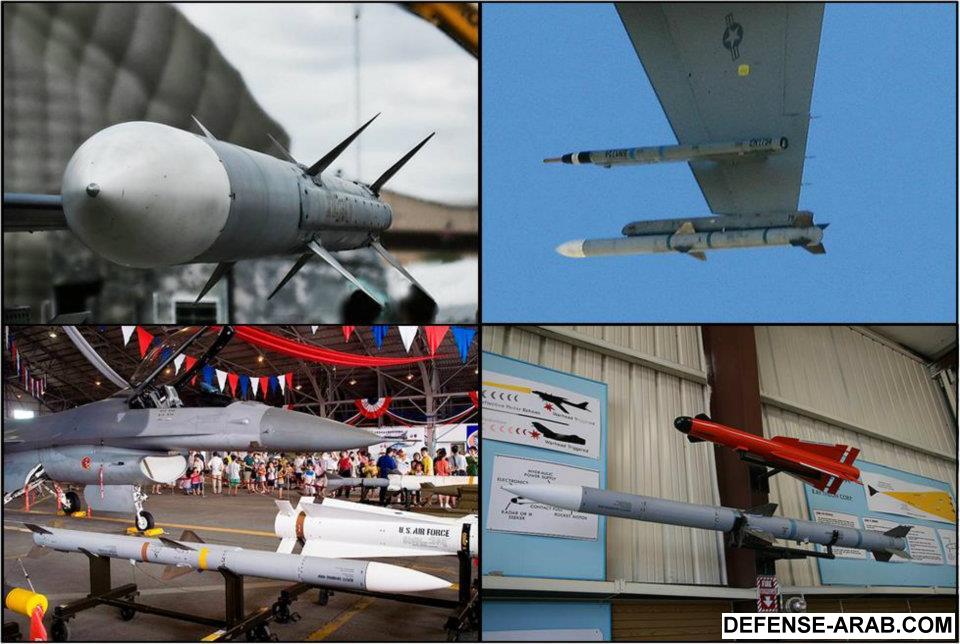

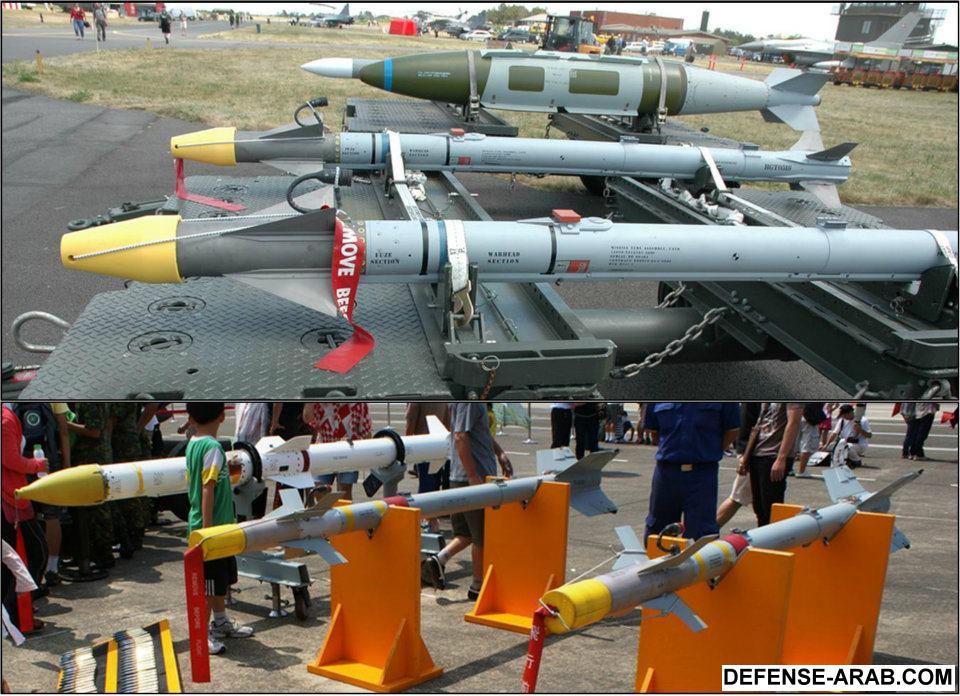

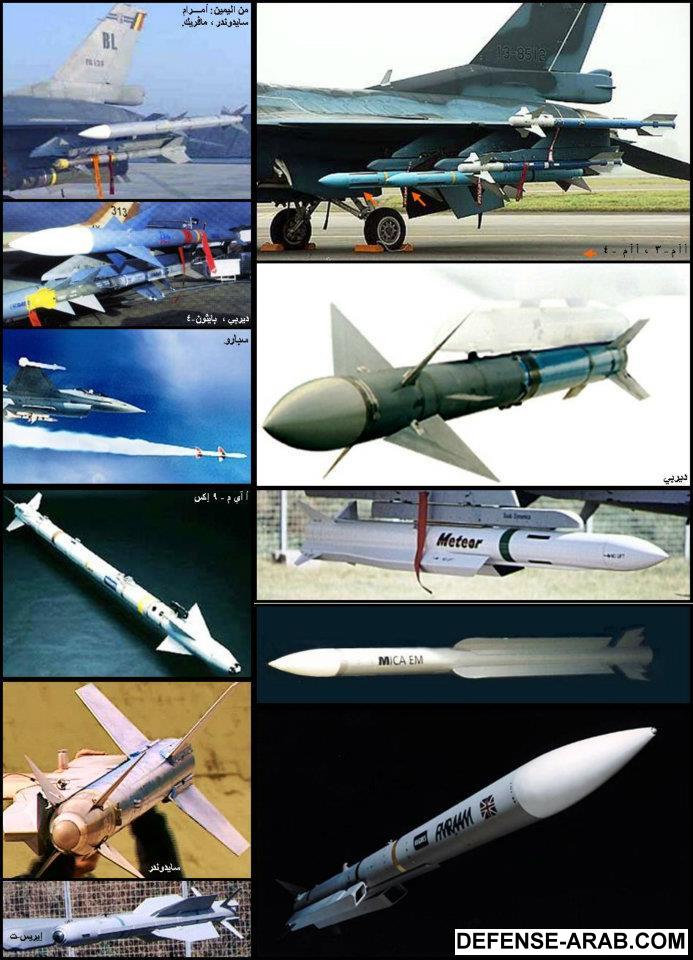

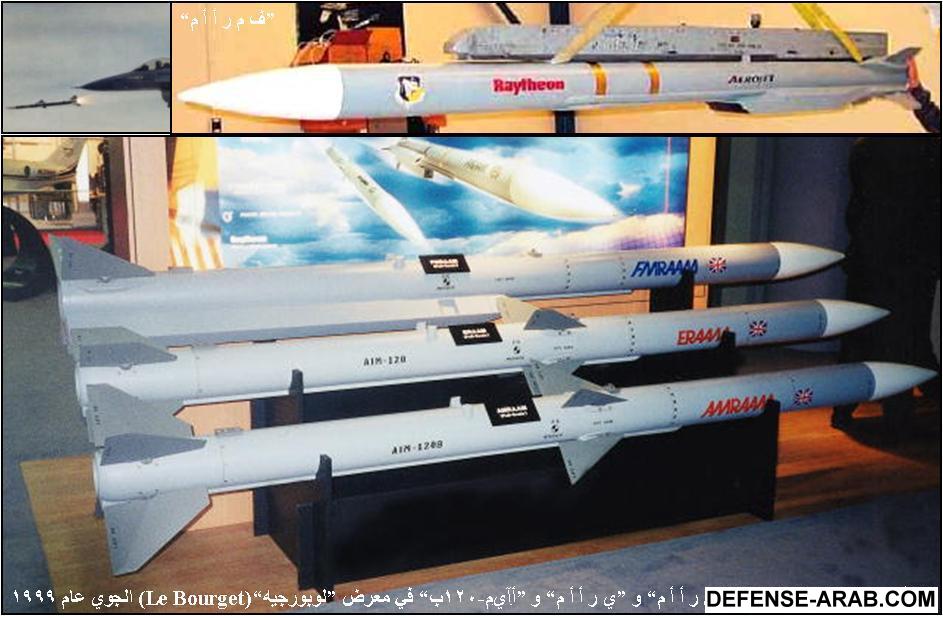

نماذج عرض من الصواريخ

يتبع

​



[raskebera]

رد: تعرف على f-16 قطعة قطعة

يتبع
​



[raskebera]

رد: تعرف على f-16 قطعة قطعة

يتبع
​



[raskebera]

رد: تعرف على f-16 قطعة قطعة

انتهينا من الامرام
الصاروخ القادم باذن الله سايدوندر
​



[raskebera]

رد: تعرف على f-16 قطعة قطعة

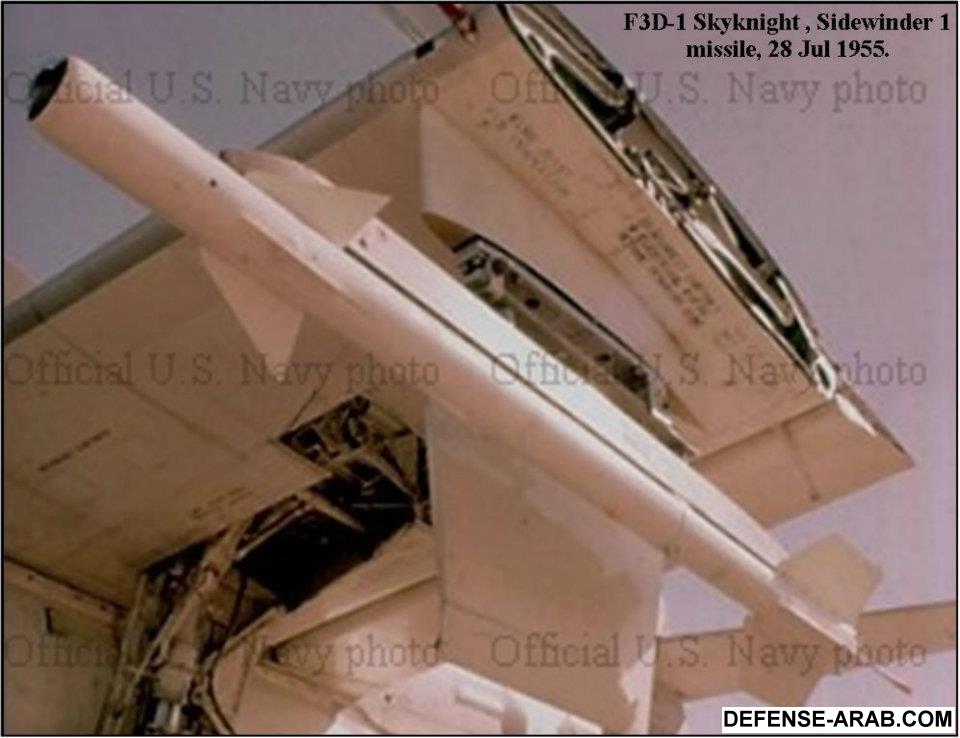

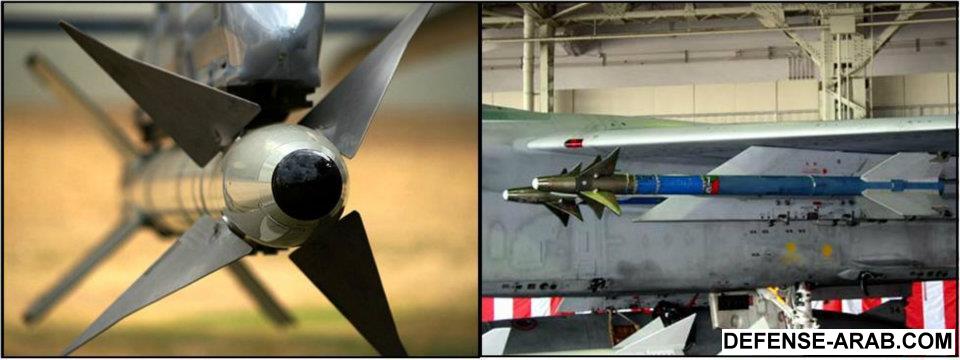

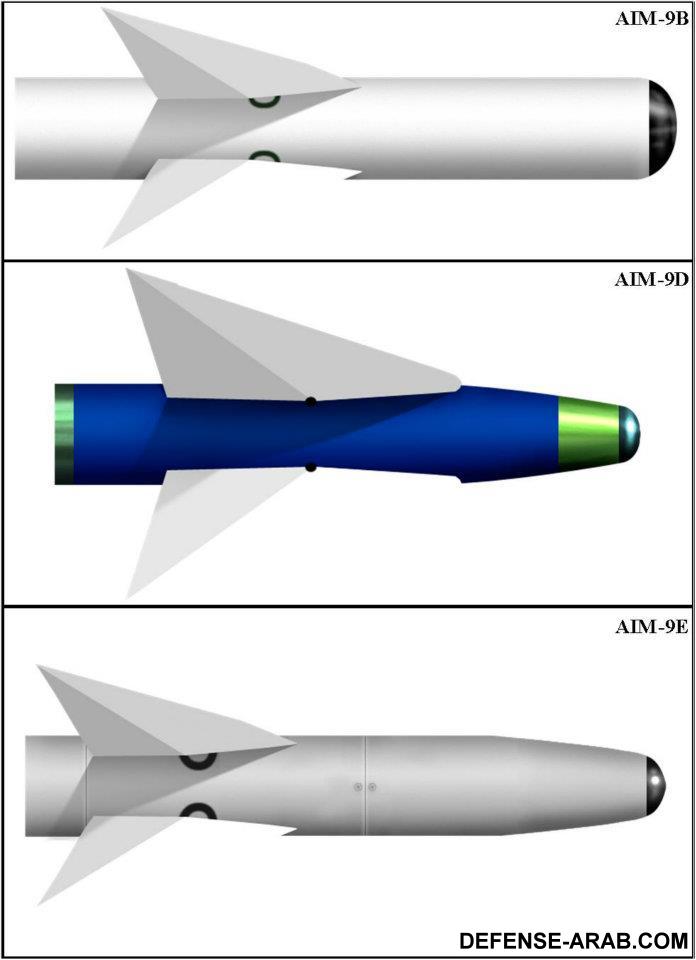

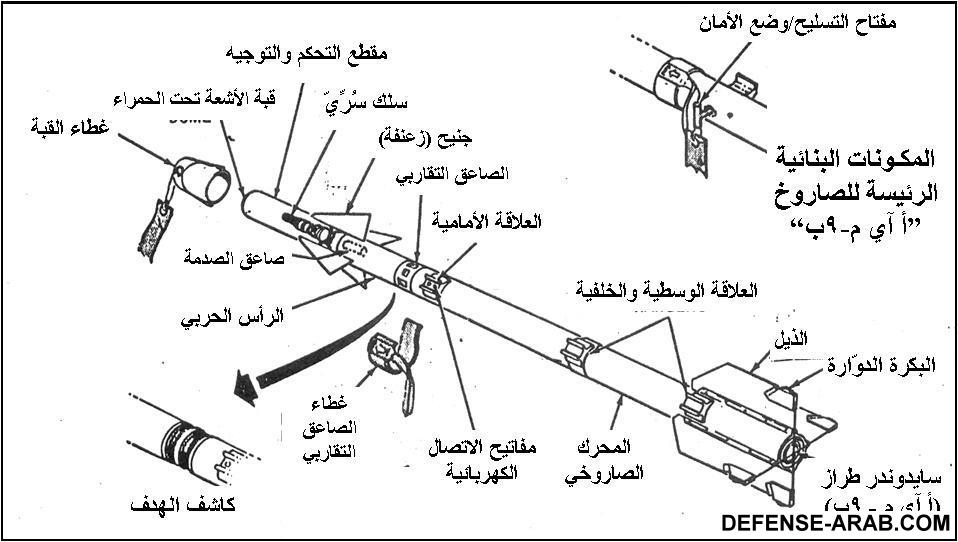

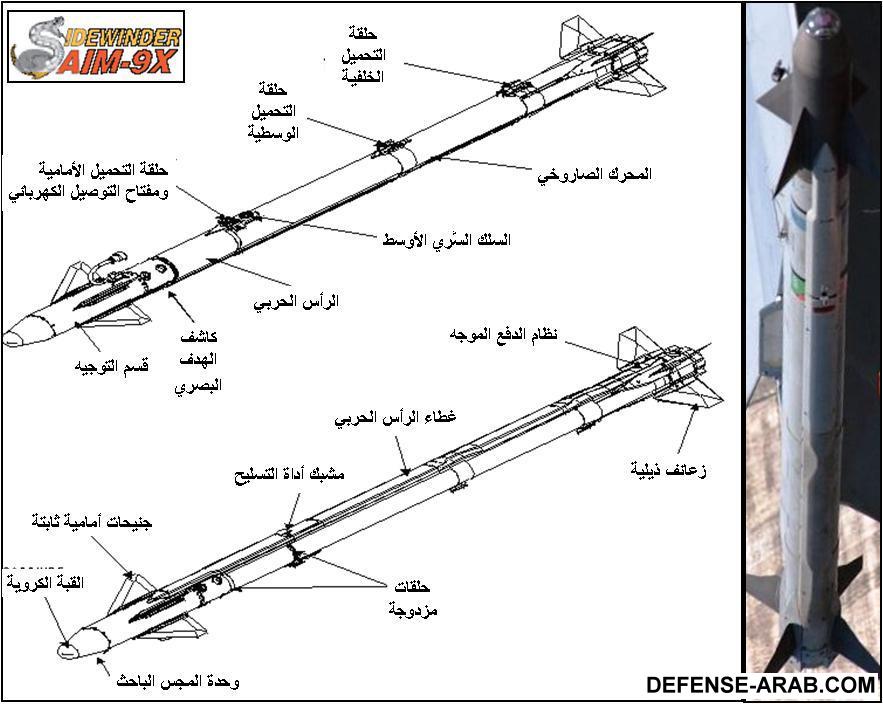

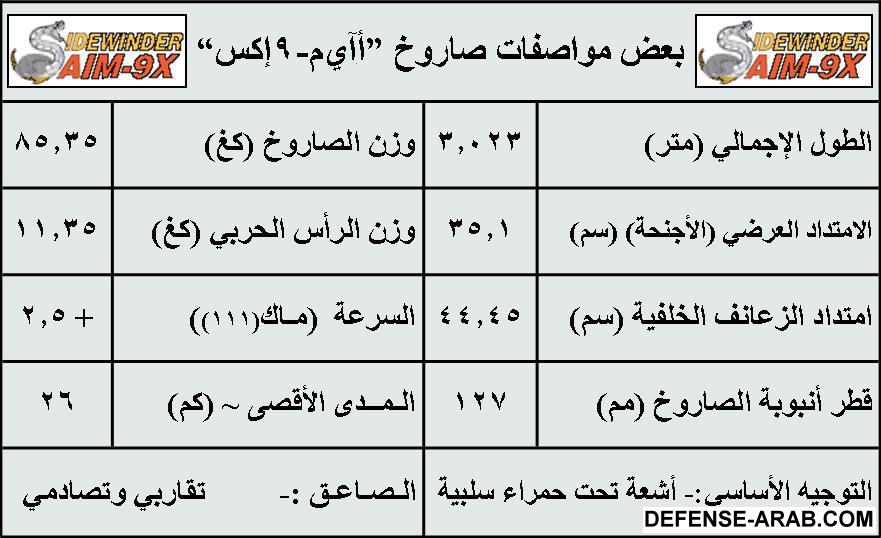

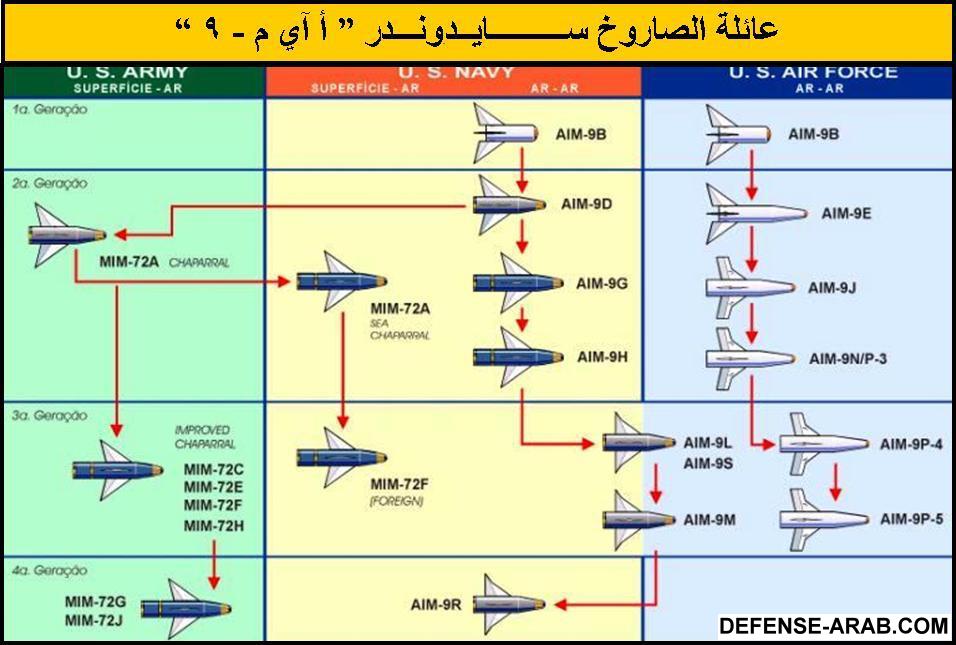

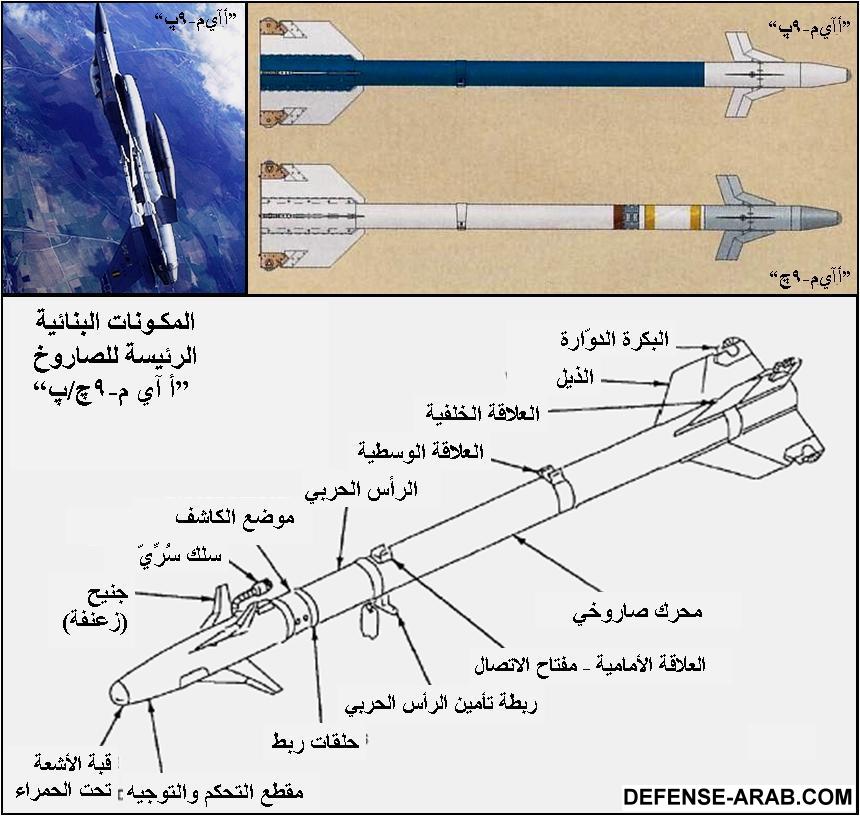

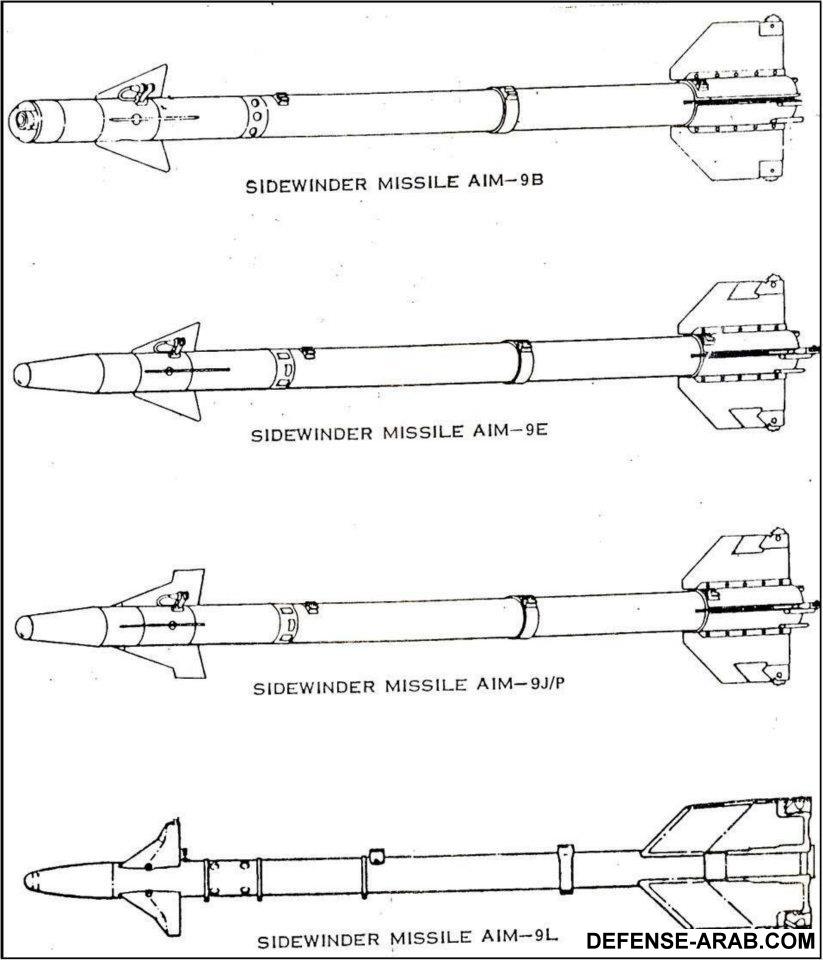

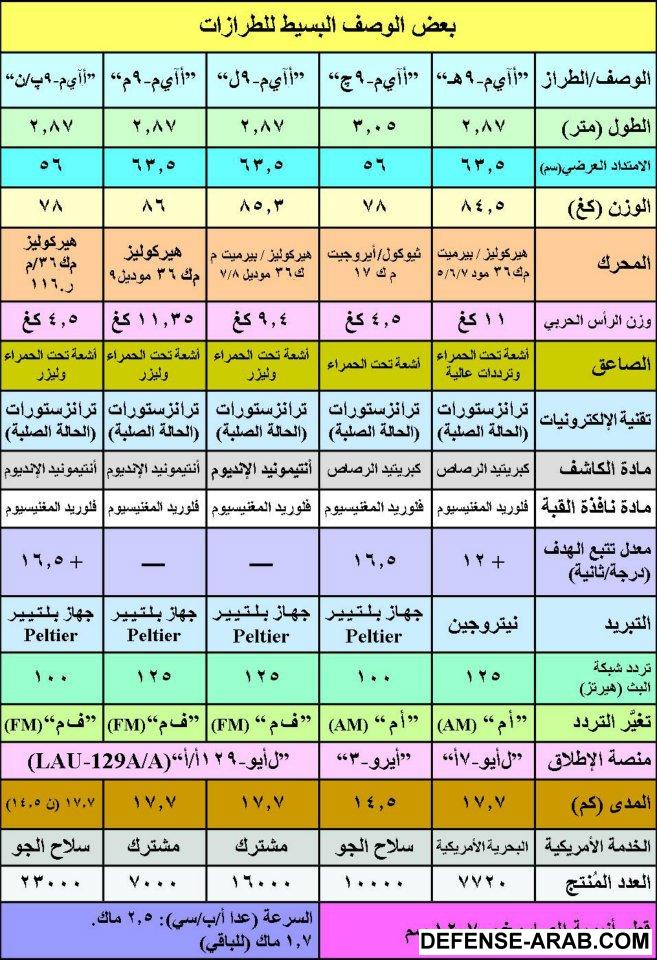

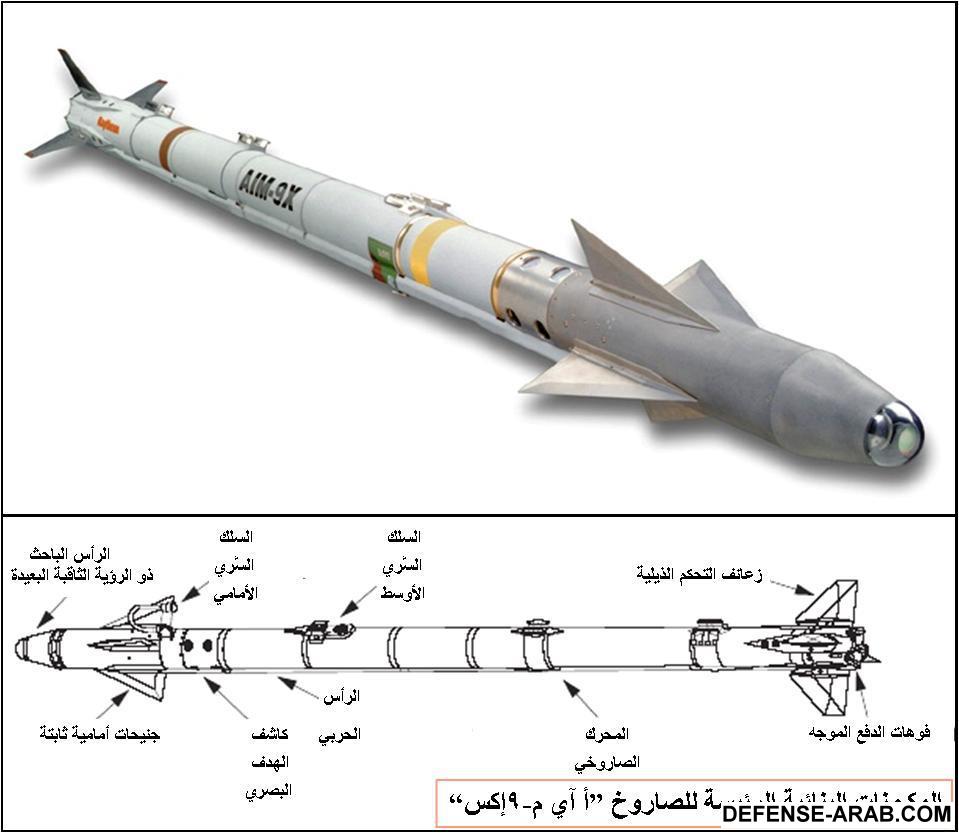

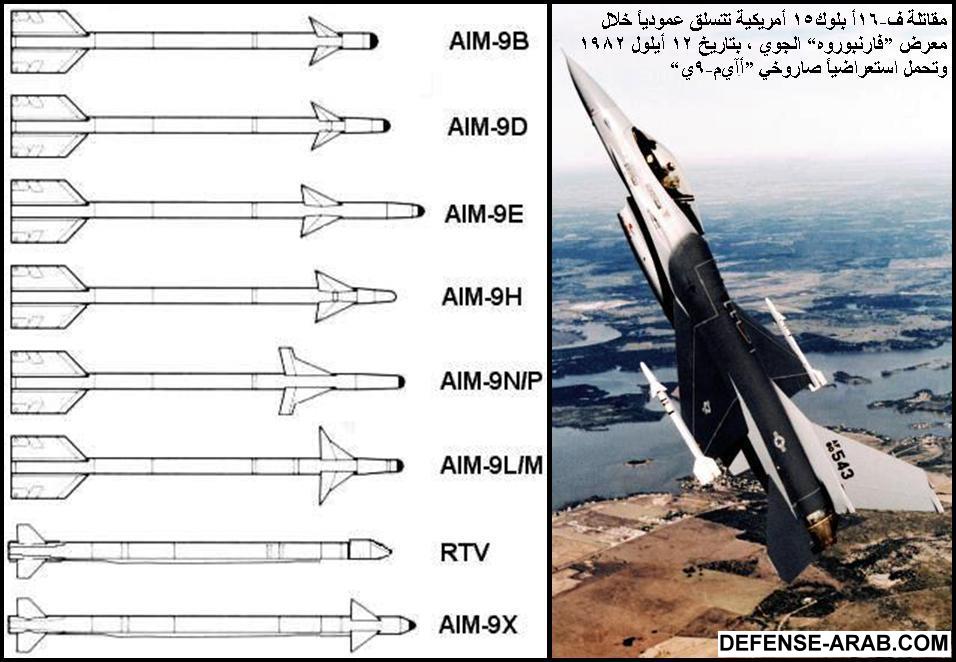

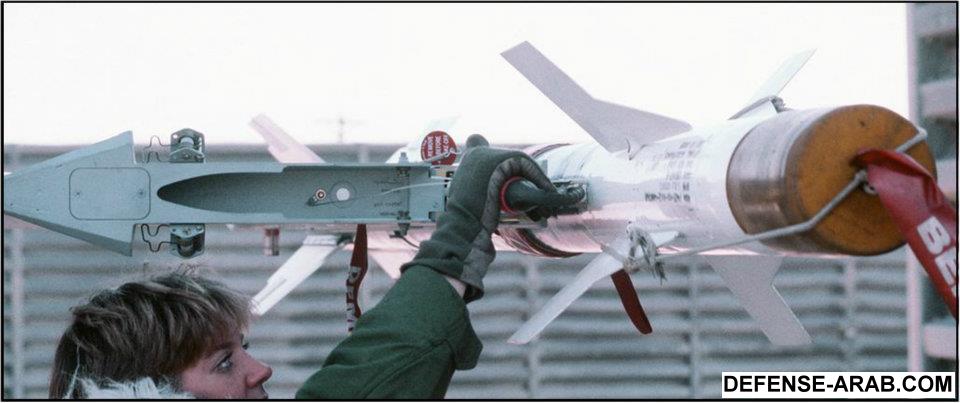

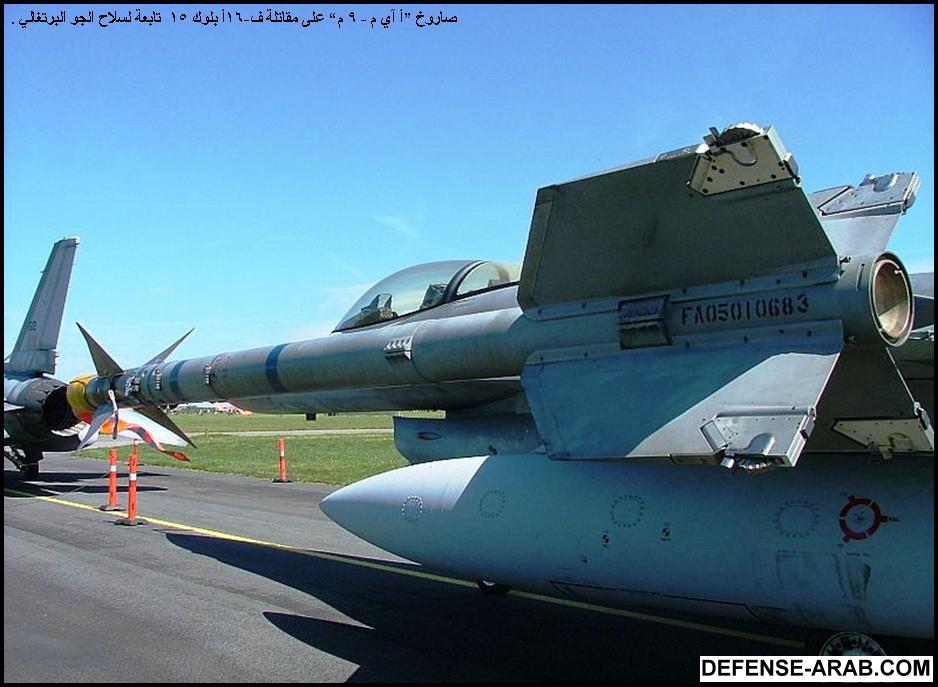

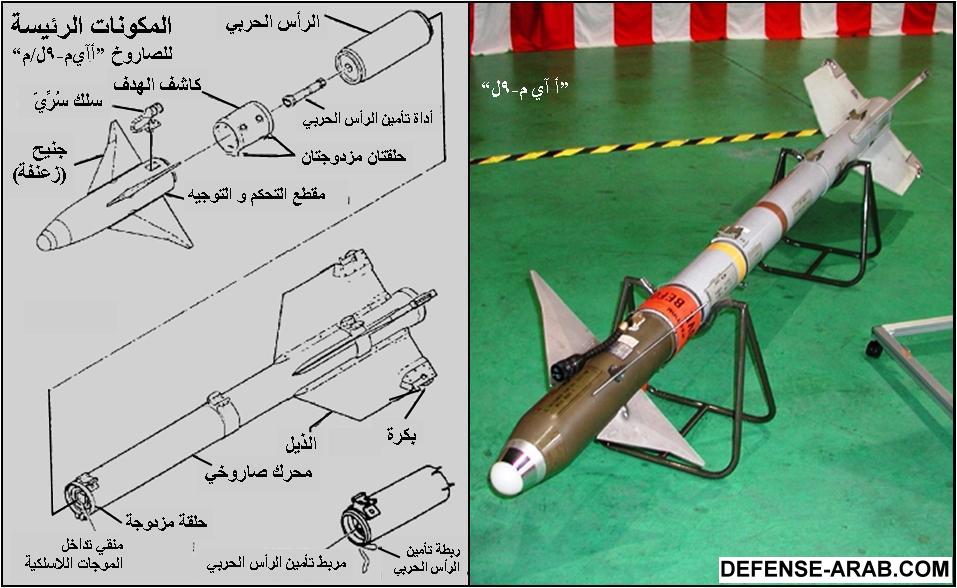

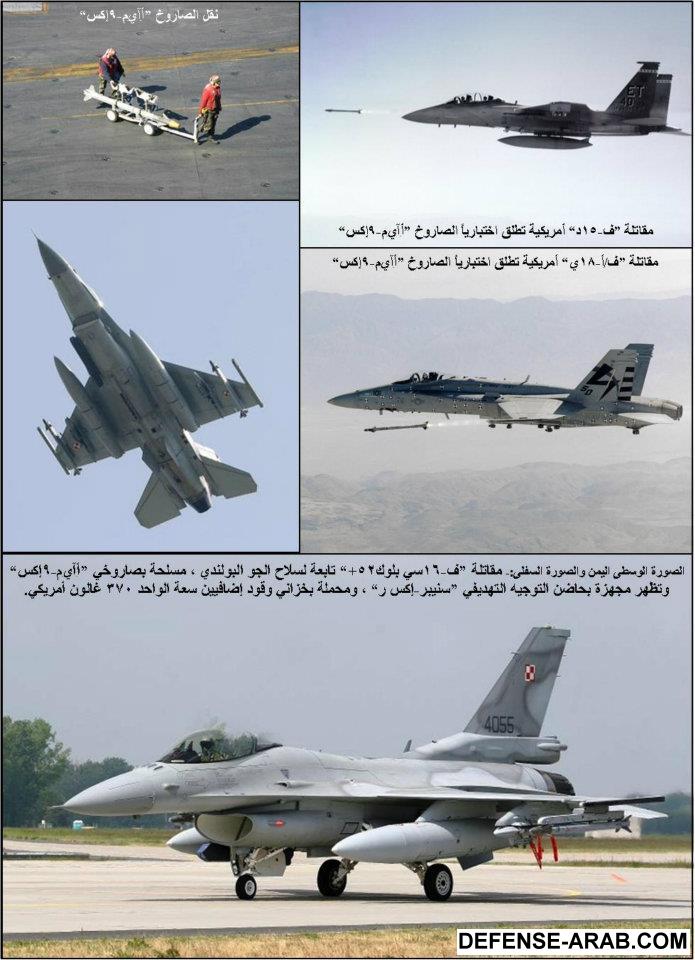

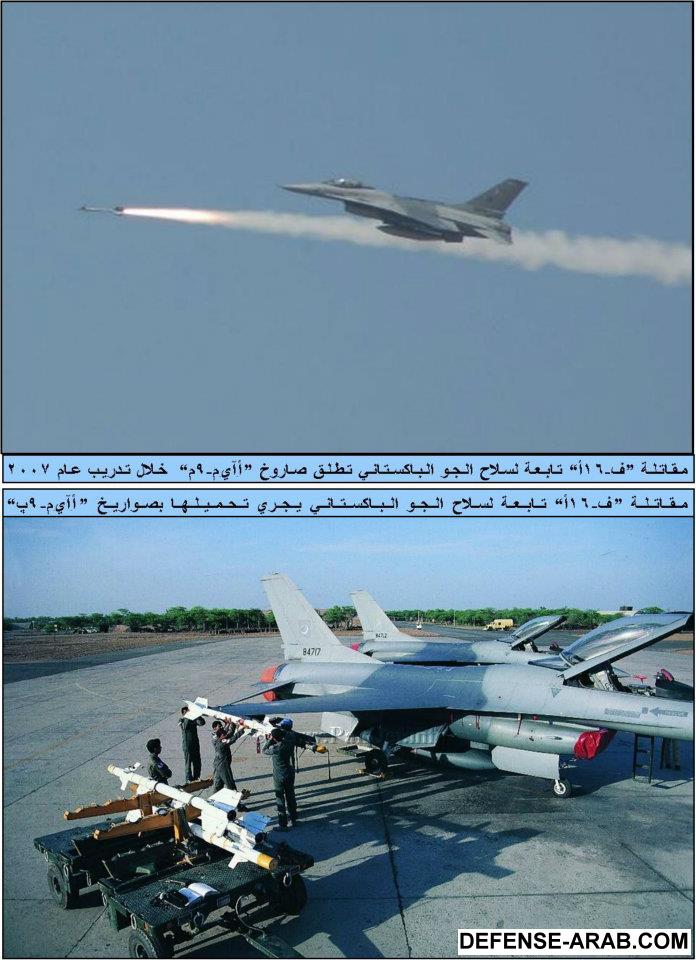

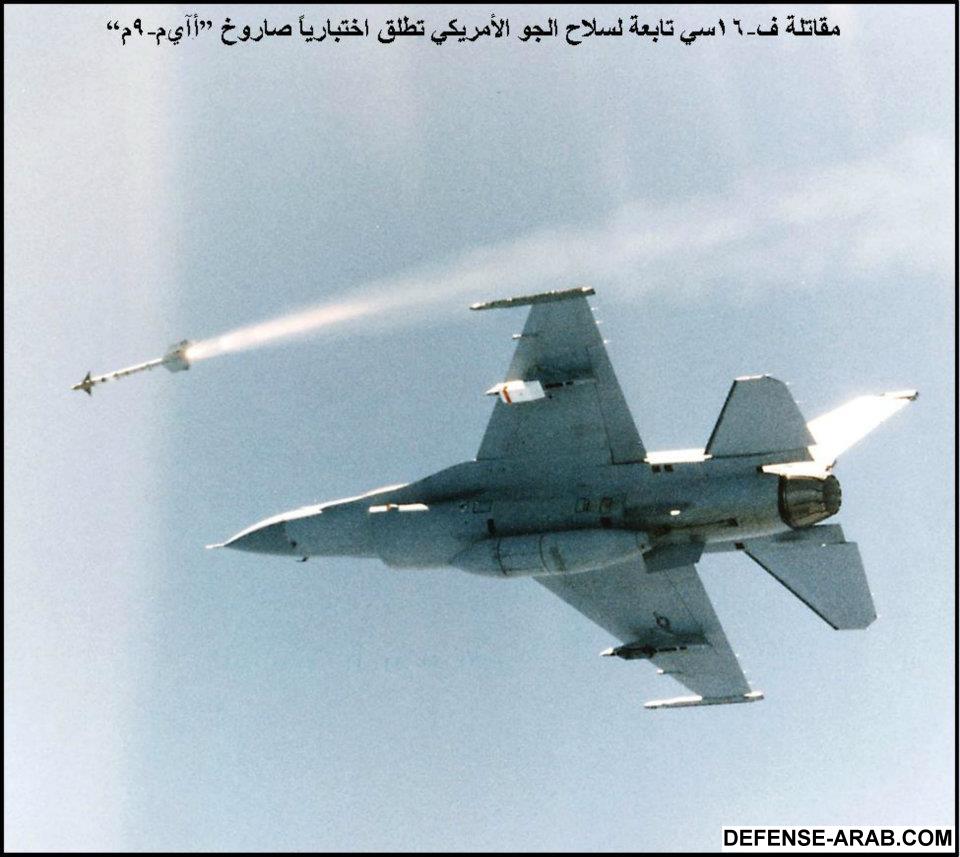

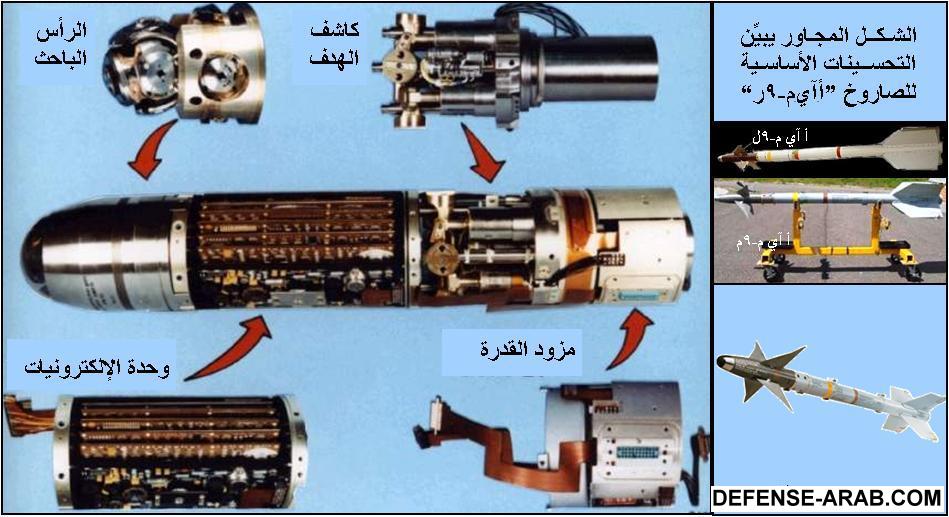

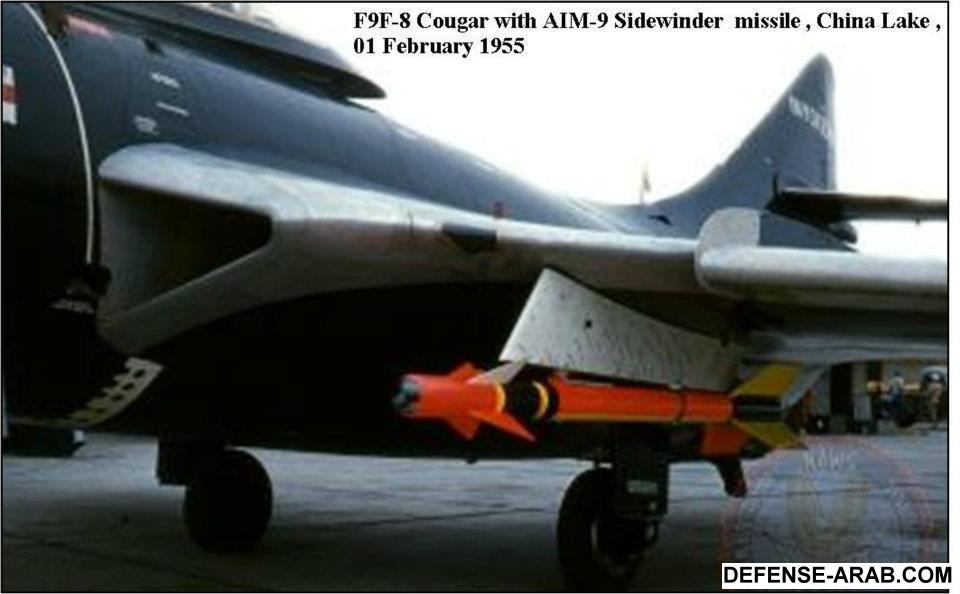

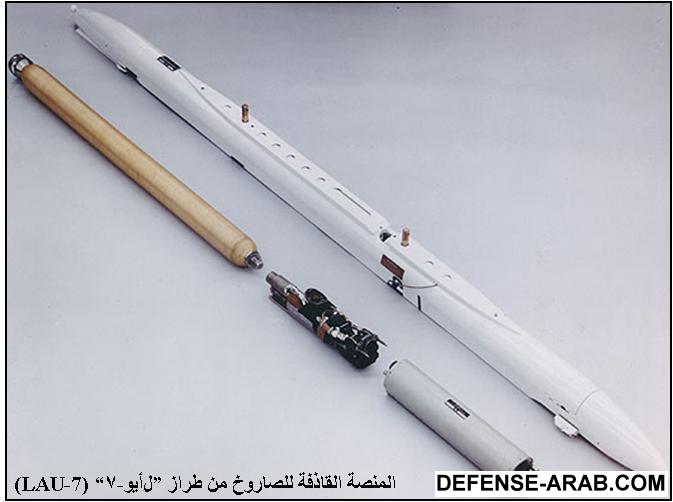

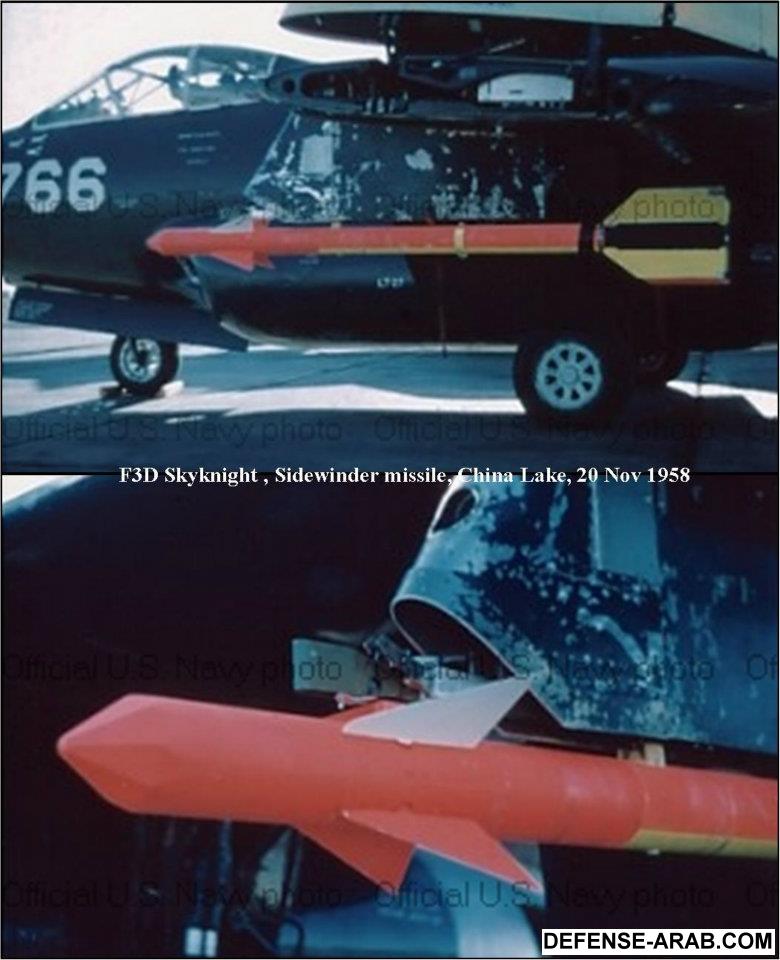

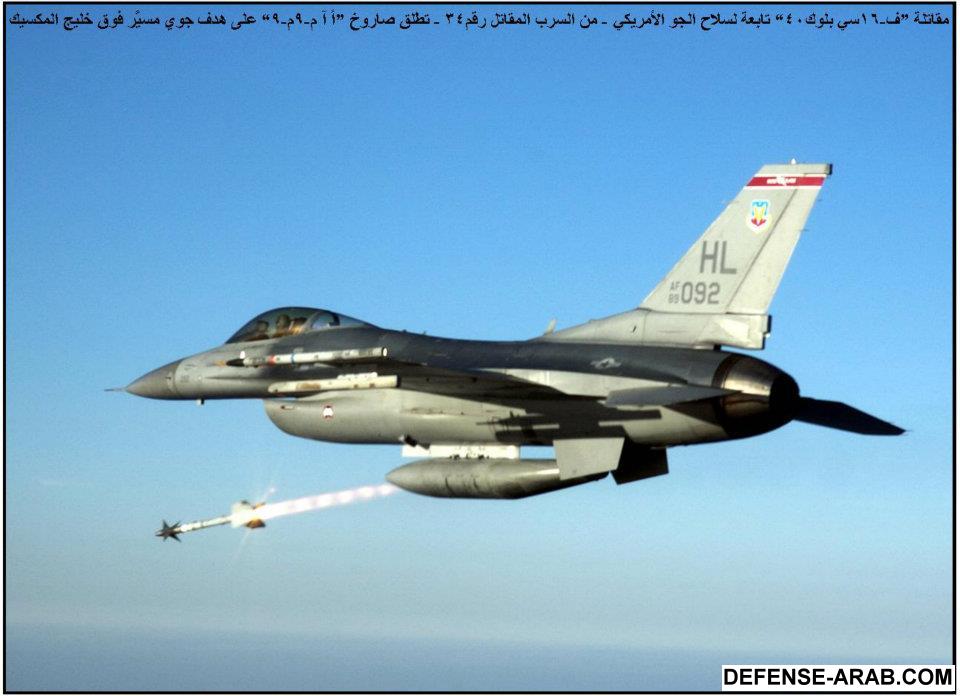

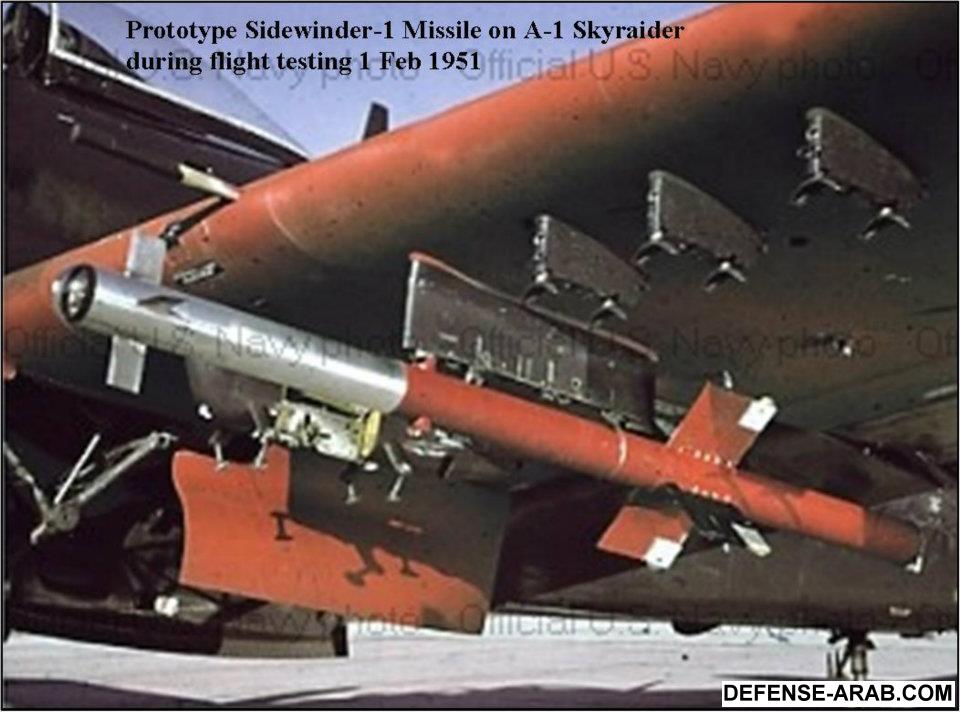

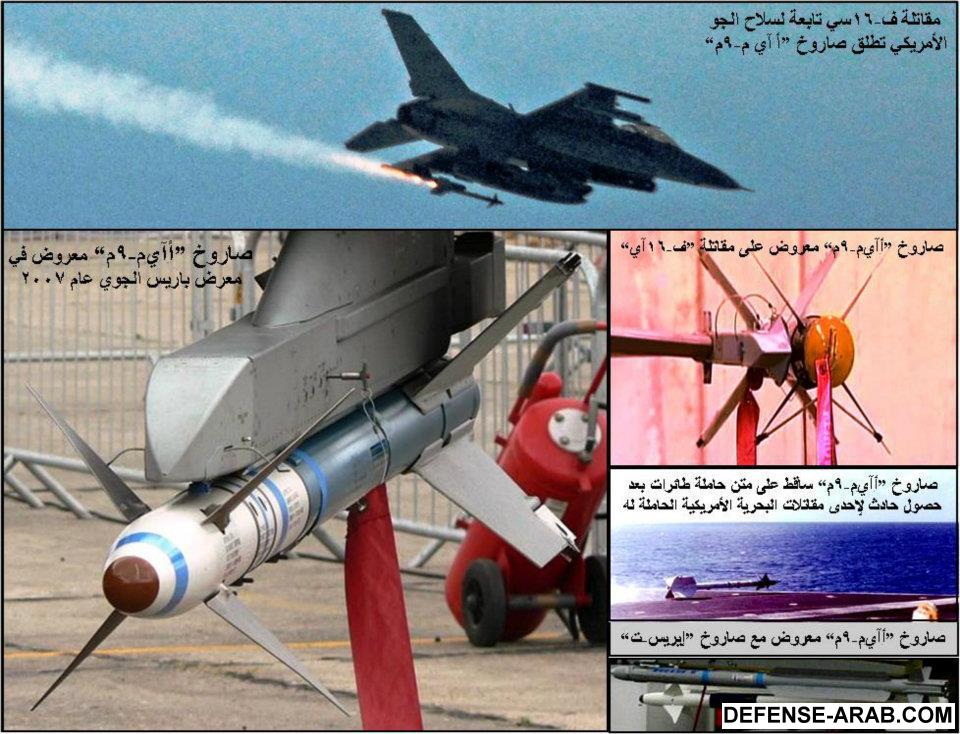

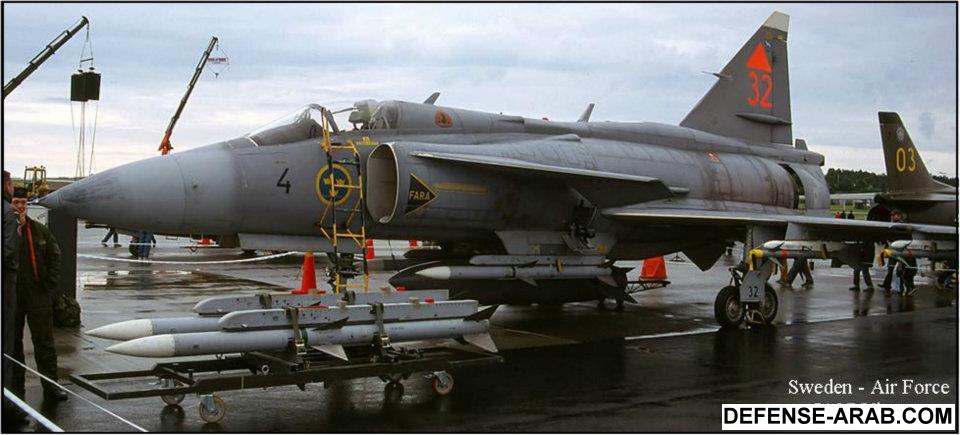

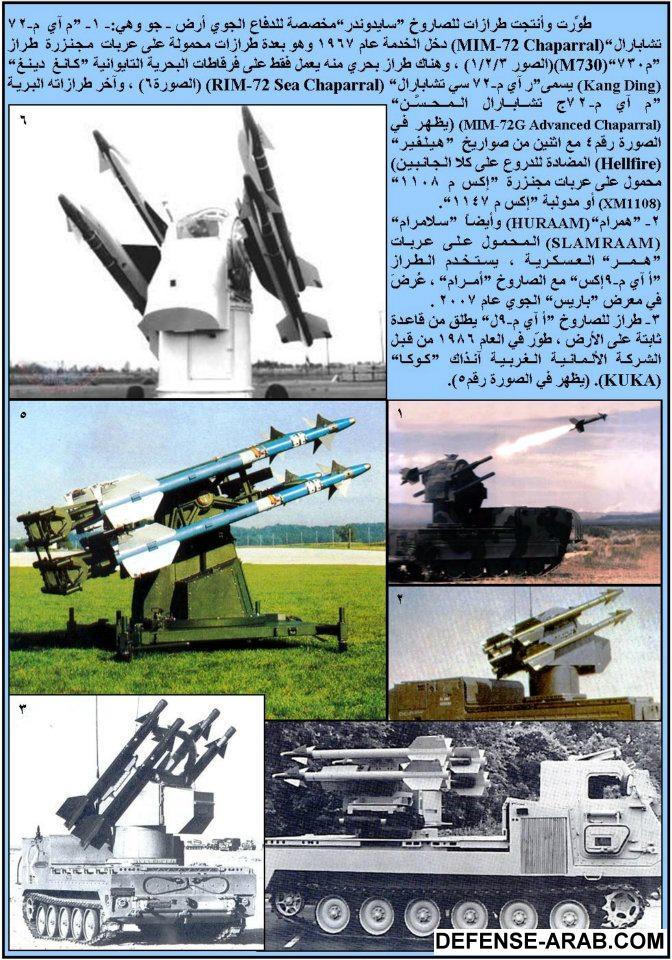

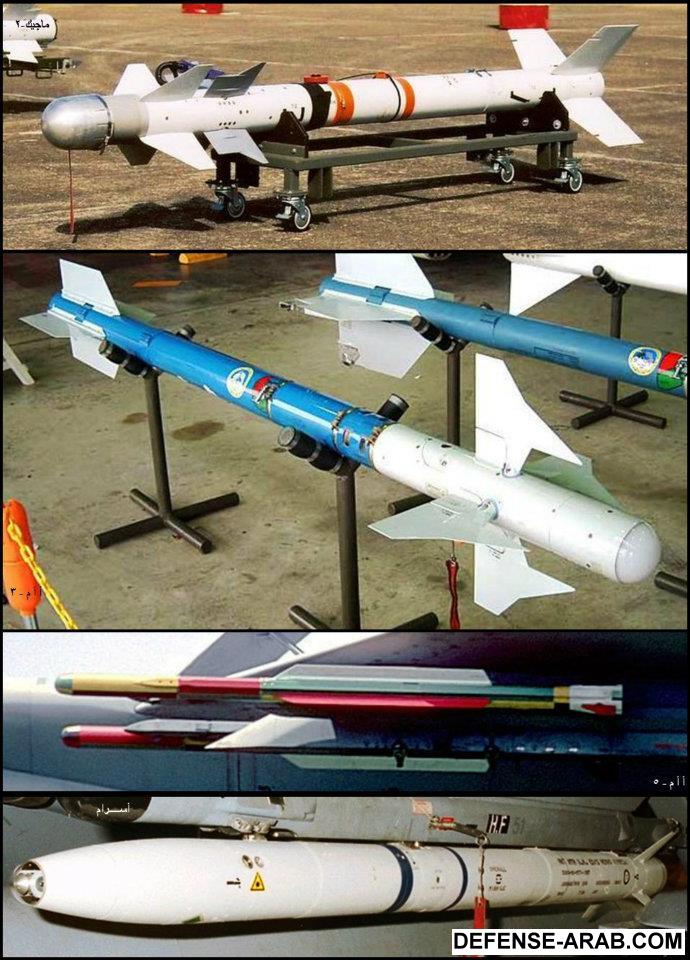

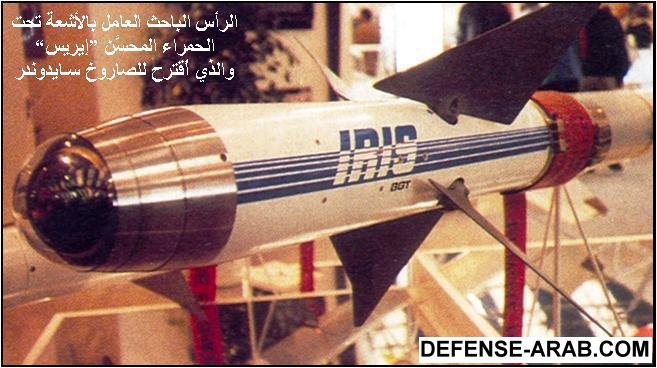

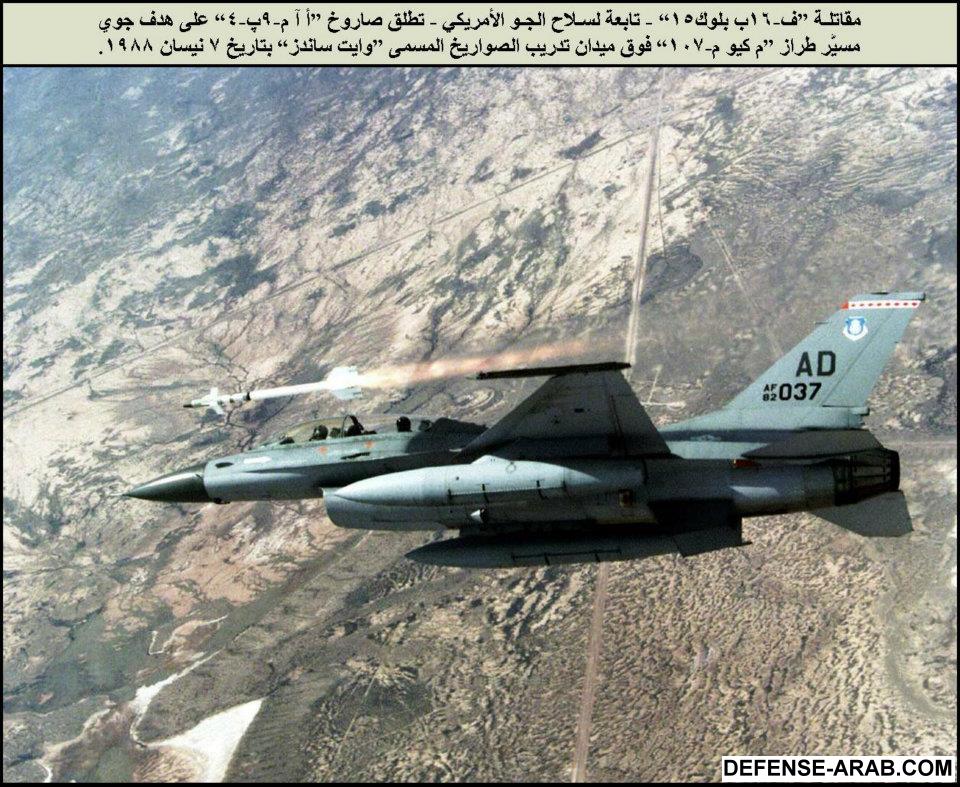

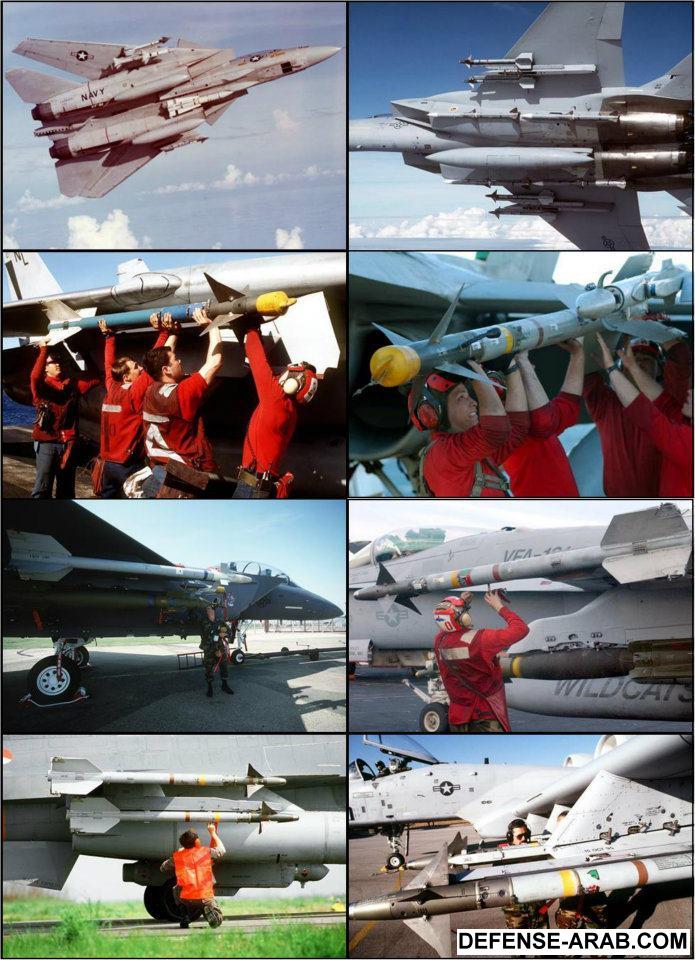

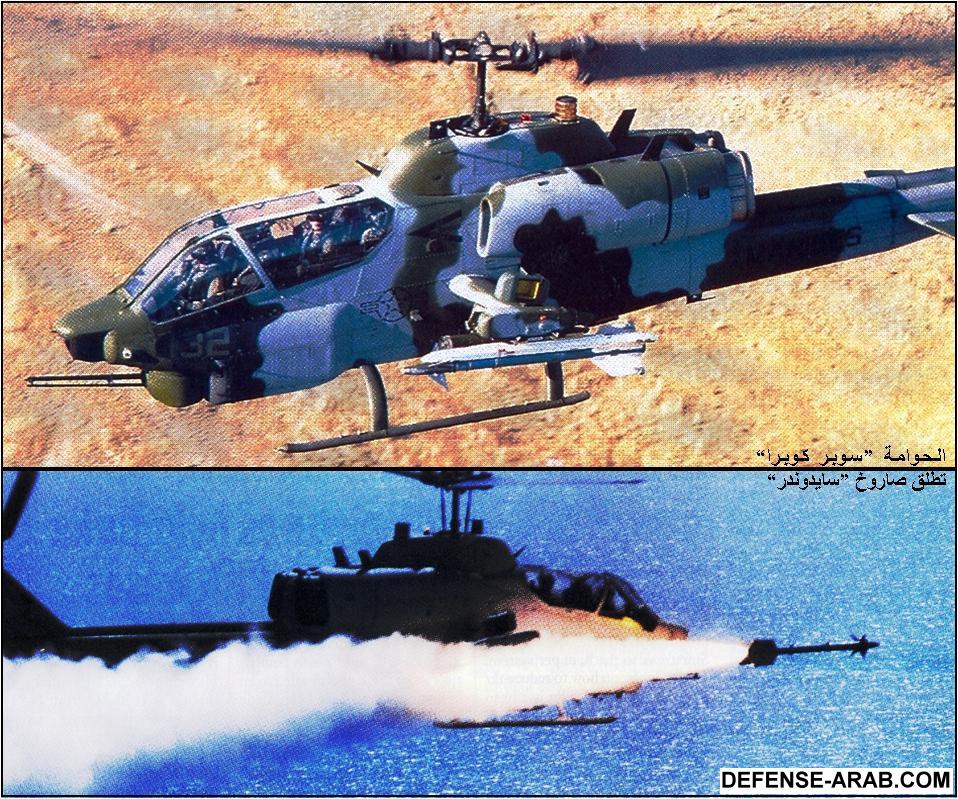

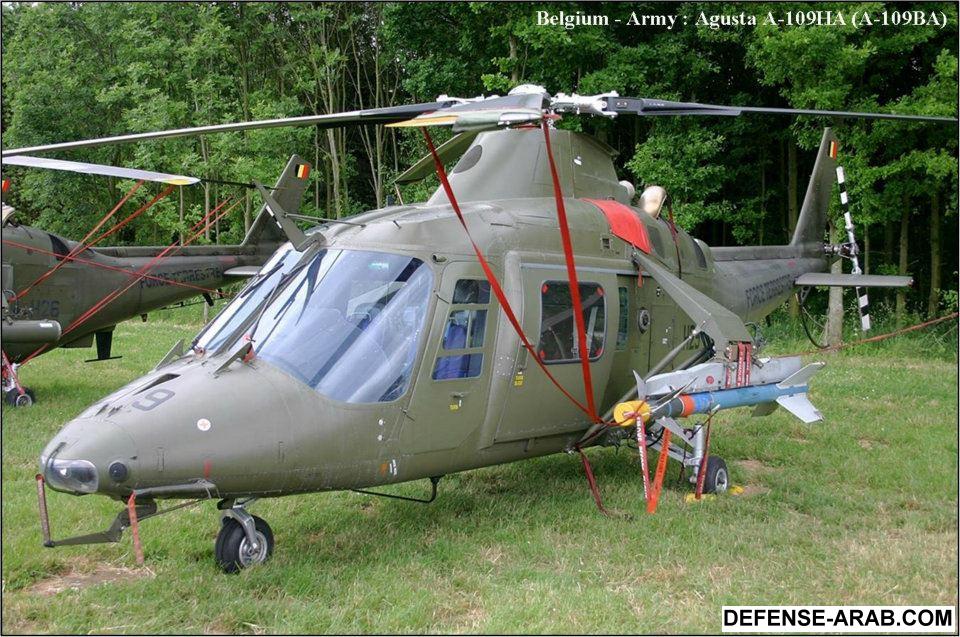

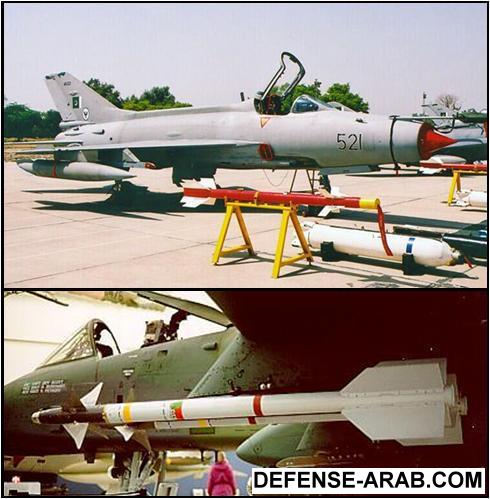

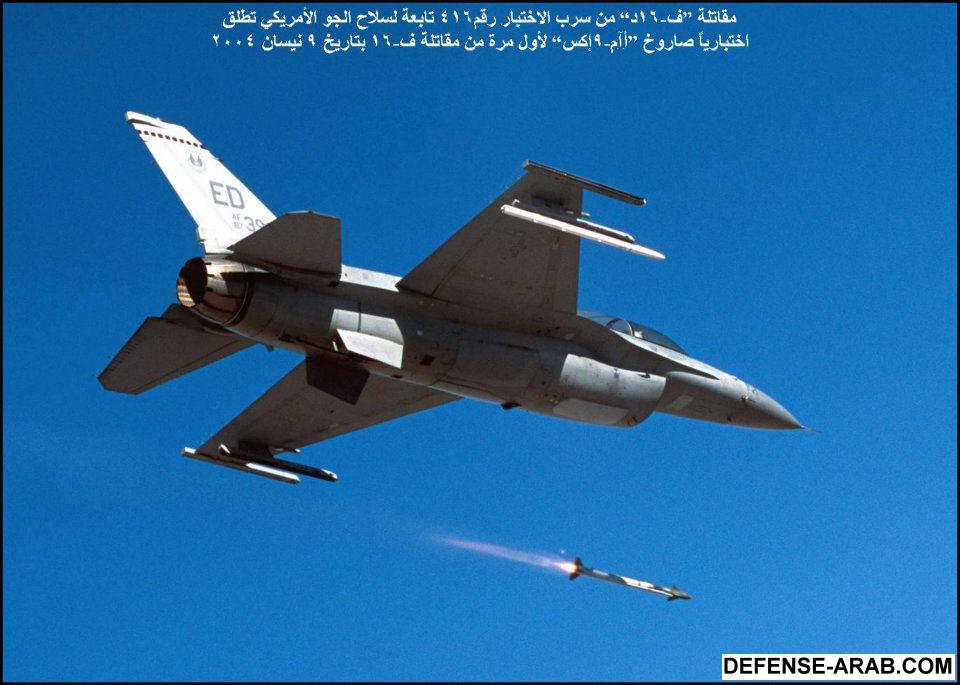

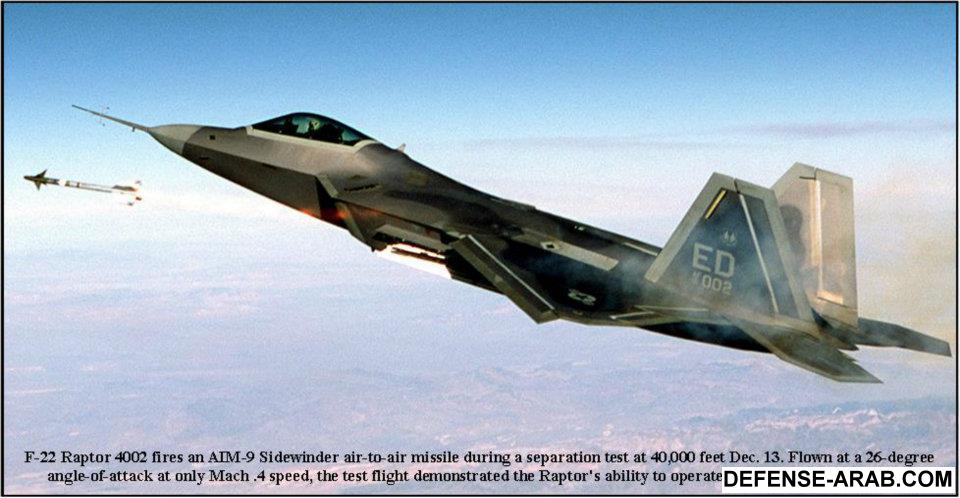

الصاروخ سايدوندر

يتبع
​



[raskebera]

رد: تعرف على f-16 قطعة قطعة

يتبع
​



[raskebera]

رد: تعرف على f-16 قطعة قطعة

يتبع
​



[raskebera]

رد: تعرف على f-16 قطعة قطعة

يتبع
​



[raskebera]

رد: تعرف على f-16 قطعة قطعة

انتهينا بحمد الله من هذا الصاروخ

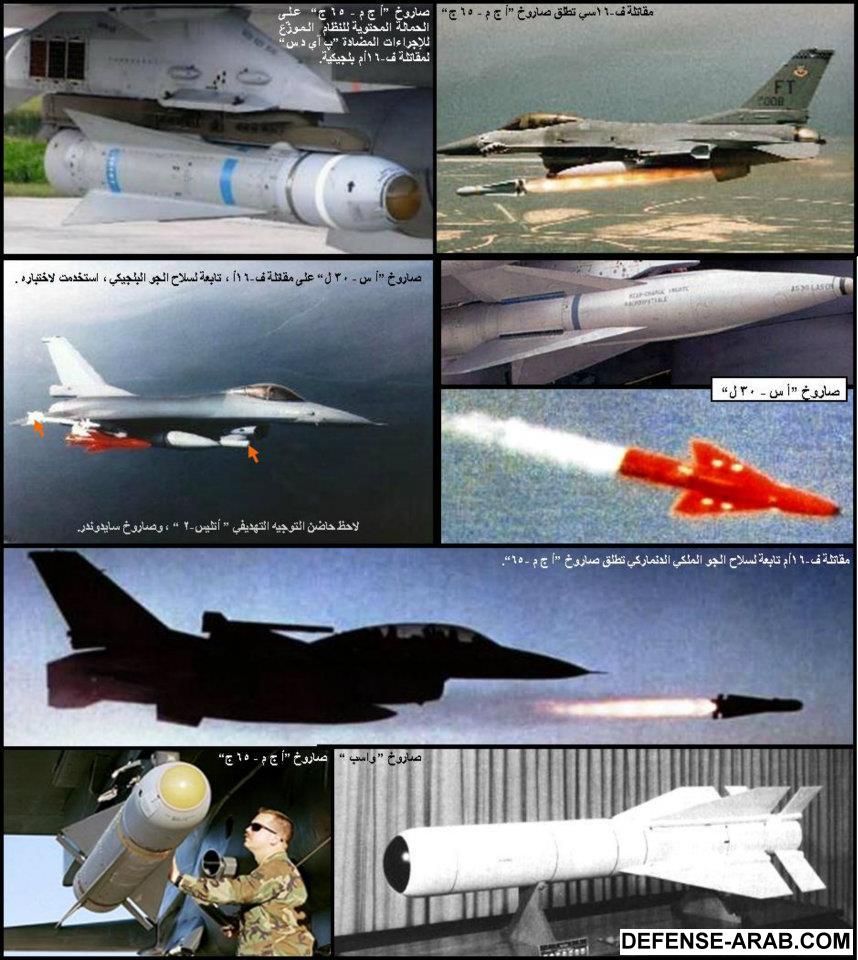

الصاروخ القادم" مافريك "
​
