منظومة سبايدر الاسرائيلية

البحرية عز وحرية

صقور الدفاع
إنضم
1 ديسمبر 2011
المشاركات
8,624
التفاعل
15,374 42 0
SPYDER ADS-SR


SPYDER ADS-SR ردّ فعل سريع، نظام صاروخ أرض الجوّ المستوى منخفض فعال للهجمات المضادة
على طائرات الهوليكبتر

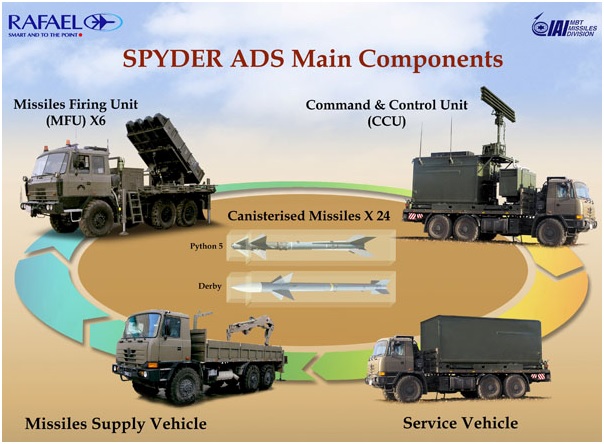

قاذفة الصواريخ المحمولة على الشاحنة تطلق وحدات MFU ويحمل MFU اربعة صواريخ IIR/RF

ADMS



منصة اطلاق DERBY

-مضاد لصاوريخ جو جو
- مؤثّر ضدّ التّهديدات الجوّيّة للارتفاع المنخفض
- مدى الصواريخ قصير ومتوسط
- اطلاق اكثر من صاروخ في نفس الوقت
- التاقلم مع التغير في التضاريس
HELISPOT


صفاته:
- الكشف، التّعرّف وتحديد اتّجاه المروحيّات
- تحديد الاتّجاه، النّوع و السّرعة الدّائريّة للأهداف المتعرّف عليها
- لا تتطلّب مدى البصر
- التغطية الكاملة 360 درجة
- سهل وسريع التركيب

PYDER-SR
Maximum kill zone range
>15km
Minimum kill zone range
<1km
Maximum kill altitude
9km
Minimum kill altitude
20m
Derby Missile
Length
3.621m
Diameter
0.16m
Wing span
0.64m
Launch weight
121kg
Range
>63km
Python 5 Missile
Length
3.0m
Diameter
160mm
Wing span
0.35m
Launch weight
105kg
Range
>15km


Defender: نظام دفاع المدافع الجوّيّ على أساس Barak Naval Air Defense المعروف جيّدًا
والرادار موصول بنظام التحكم بالاسلحة MK2 وهذا النظام الدافعي مصصم للمدى القصير
صفاته:
- مصصم للكشف والتعقب والتدمير في شتى الاحوال الجوية والاوقات
- تغطية كاملة 360 درجة
- فعال جدا مع الاهداف RCS ذات السرعة المنخفضة او سرعة الصوت
-رد فعل سريع جدا مع الاهداف الغير معرفة
- المدى قصير 12 كيلو متر.
helispot نظام إنذار مبكّر سمعيّ لكشف و تعرّف المروحيّات
وتحديد مكانها نظام هيليسبوت يمكن أن يكتشف حتّى خمسة أهدافًا في آنٍ واحد
. إنّه أوتوماتيكيّ تمامًا، و لا يتطلّب عاملاً لتشغيله و بعكس أنظمة
الرّادار، نظام هيليسبوت لا يتطلّب مدى البصر للكشف عن الاهداف

Defender

صور :
Spyder_SR_short_range_air_defence_missile_system_Israel_Israeli_Defence_Industry_Military_Technology_Paris_Air_Show_2011_001.jpg


Spyder_MR_medium_range_air_defence_missile_system_Israel_Israeli_Defence_Industry_Military_Technology_Paris_Air_Show_2011_001.jpg


Spyder_MR_SR_ground-to-air_defence_missile_system_Israeli_Defence_Industry_Military_Technology_Paris_Air-show_2011_001.jpg


السعر:

55 مليون دولار للنظومة الواحدة


الدولة المصنعه : اسرائيل عبر شركة رافيل

الدول المستخدمة : جورجيا - الهند - سنغافورة - واذربيجان طلبت هذه المنظومة


f 35

عضو مميز
إنضم
3 سبتمبر 2007
المشاركات
3,676
التفاعل
2,830 63 1
رد: منظومة سبايدر الاسرائيلية

الله يعطيك العافية على الموضوع

* سرائيل فوق ان سلاحهم الجوي واحد من افضل اسلحة الجو في العالم والاكثر رعباً في المنطقة الا انهم يهتمون كذلك بدعمة بالانظمة الدفاعية بشكل مكثف !!! وهذه النقطة تحسب ضد كثير من الدول التي تفكر بالانظمة الدفاعي مثل الدول الشرقية بشكل عام وتهمل سلاح الجو او تجعله في الصف الثاني او تهتم بسلاح الجو مثل بعض الدول الغربية و تهمل الدفاع الجوي ! (اسرائيل تهتم بالاثنين معنا )


* هذه المنضومة ستشكل مشكلة لمصر والسودان في المسقبل فهي في الطريق لدول حوض النيل اسرائيل تدعم تلك الدول وهي مهتمة بشراء الانظمة الدفاعية الاسرائيلية وتفكر بذلك (يعني التفكير وتهديد دول حوض النيل من قبل مصر او السودان بضربة جوية ستكون مكلفة )


البحرية عز وحرية

صقور الدفاع
إنضم
1 ديسمبر 2011
المشاركات
8,624
التفاعل
15,374 42 0
رد: منظومة سبايدر الاسرائيلية

الله يعطيك العافية على الموضوع

* سرائيل فوق ان سلاحهم الجوي واحد من افضل اسلحة الجو في العالم والاكثر رعباً في المنطقة الا انهم يهتمون كذلك بدعمة بالانظمة الدفاعية بشكل مكثف !!! وهذه النقطة تحسب ضد كثير من الدول التي تفكر بالانظمة الدفاعي مثل الدول الشرقية بشكل عام وتهمل سلاح الجو او تجعله في الصف الثاني او تهتم بسلاح الجو مثل بعض الدول الغربية و تهمل الدفاع الجوي ! (اسرائيل تهتم بالاثنين معنا )


* هذه المنضومة ستشكل مشكلة لمصر والسودان في المسقبل فهي في الطريق لدول حوض النيل اسرائيل تدعم تلك الدول وهي مهتمة بشراء الانظمة الدفاعية الاسرائيلية وتفكر بذلك (يعني التفكير وتهديد دول حوض النيل من قبل مصر او السودان بضربة جوية ستكون مكلفة )

حيااك الله اخوي اف 35 صدقت المشكلة نحن العرب نحب مدح انفسنا كثيرا لكن الواقع يقول ان اسرائيل فعلا تصنيع قوي جدا خصوصا بالمجالات الجوية كا دفاع جوي وسلاح جو

بخصوص المنظومة هذه يقول الخبراء انها تنافس البانستر اس الروسي وايضا هناك اخبار لتوريدها الى اثيوبيا وجنوب السودان وهي بالفعل ستسبب مشكلة لمصر والسودان


فادي الشام

خـــــبراء المنتـــــدى
إنضم
11 سبتمبر 2016
المشاركات
12,755
التفاعل
63,947 4 0
الدولة
Syrian Arab Republic (Syria)
نظام الدفاع الجوي القصير المدى سبايدر



مضاد للطائرات و الحوامات و الطائرات بدون
طيار و الصواريخ الجوالة المنخفضة



يلاحق و يدمر الأهداف الجوية المنخفضة جدا ذات القدرة المرتفعة على المناورة



رد فعل سريع و مدمر و يحتاج فقط الى 5 ثواني لاطلاق النار بعد التحقق من الهدف



مجال التغطية : 360 درجة و يلاحق 60 هدف بنفس الوقت



المدى القاتل : من 1 كم الى أكثر من 15 كم
الارتفاع القاتل : من 20 متر الى 9 كم
دقة الاصابة 100 % و يتم الاغلاق على الهدف و القبض عليه قبل اطلاق الصاروخ



النظام يستخدم صواريخ بايثون 5 المتقدمة أو صواريخ ديربي

المجهزة بنظام توجيه بالأشعة تحت الحمراء ( آي آي آر ) بالاضافة الى التوجيه الليزري



tiger shark

عضو
إنضم
24 أبريل 2013
المشاركات
446
التفاعل
1,061 0 0

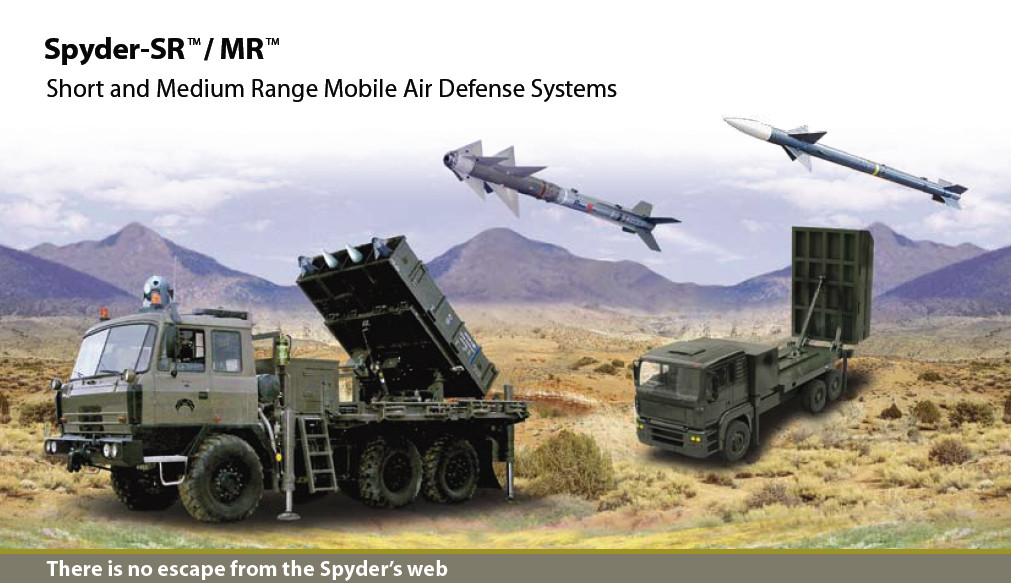

النظام متوفر بنسخة SR القصير المدى و نسخة MR المتوسط المدى.
المنظومة تزاوج بين نوعين من الصواريخ
صواريخ Derby و صواريخ Python-5
في النظام القصير المدي تحمل كل عربة إطلاق 4 صواريخ, إثنان من كل نوع

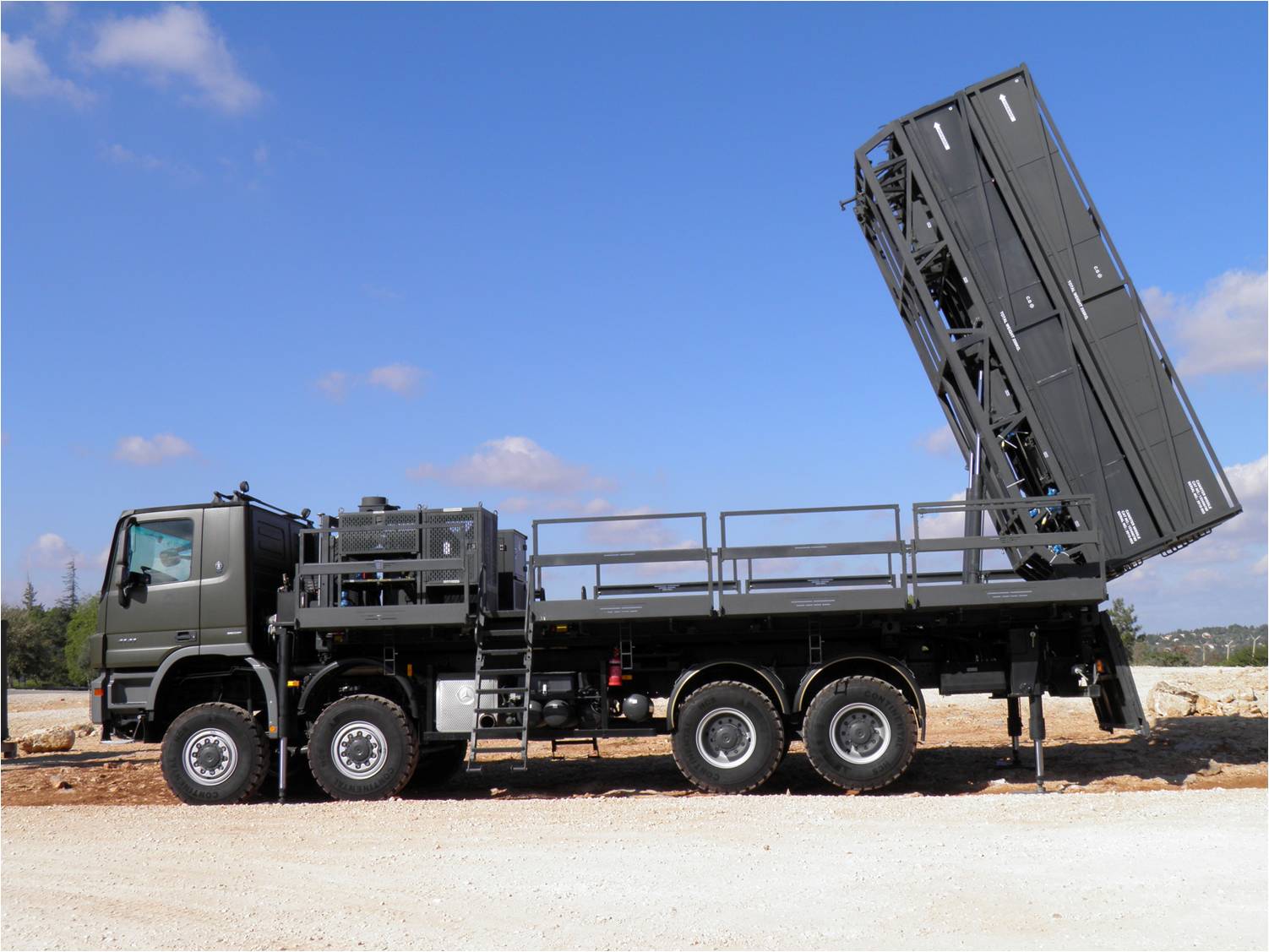

و في النظام المتوسط المدى تحمل عربة الإطلاق 8 صواريخ (4 من كل نوع) و تتميز عن النسخة الأخرى بأنها ذات إطلاق عمودي.


فرسان الحق

طاقم الإدارة
مـراقــب عـــام
إنضم
21 يناير 2009
المشاركات
3,456
التفاعل
8,141 69 0
الدولة
Jordan
عقولهم مشكلة للعالم العربي


tiger shark

عضو
إنضم
24 أبريل 2013
المشاركات
446
التفاعل
1,061 0 0
عقولهم مشكلة للعالم العربي

للأسف الصهاينة يصنعون سلاحهم بيدهم بل و يبيعونه للعالم أجمع.

هذه الصواريخ التي تعمل في المنظومة





في النسخة المتوسطة المدى نجد أن الصواريخ تم تزويدها ببوستر booster لأنها تطلق عموديا


adel dwedar

عضو
إنضم
15 فبراير 2008
المشاركات
15,680
التفاعل
36,369 0 0
لا حول ولا قوه الا بالله
عندنا فى جيوش العرب بعض الدول تقدر على منافسة اسرائيل فى اى حرب وتكبهم خسائر وامكانيات متقاربة
ولكن هم يفرقون عنا كثيرا فى مسالة التصنيع ففى ظل نشوب الحرب انا نفص عنهم سلاح معين فسياتون به وبكل سهولة لانة يخرج من مصانعهم حتى لو سلاح لم يخرج من مصانعهم فهم يصنعون له ادوات دعم وقطع غيار

الفرق بيننا وبينهم مسالة الصناعة والجوده التصنيعية لهم
ارجو ان نلحق بهم ولو قليلا ونحن قادرون على ذلك جيدا فلدينا الموارد بكافة انواعها والعقول نحتاج فقط الى القرار والتكاتف بين العرب

إنضم
11 أبريل 2013
المشاركات
623
التفاعل
586 0 0
تتميز اسرائيل بتكنولوجيا الصواريخ بأنواعها وكذلك الانظمة الالكترونية وهذا ما يجعل من الصواريخ وطائرات بدون طيار خاصتهم فعالة جدا وتستوردها حتى الدول العظمى ولكن هل فكر احد كيف استطاعت اسرائيل الوصول الى هذا التقدم فى صناعتها العسكرية اعتقد ان امريكا ساعدت بالكثير فربما نقل للتكنولوجيا


tiger shark

عضو
إنضم
24 أبريل 2013
المشاركات
446
التفاعل
1,061 0 0
تتميز اسرائيل بتكنولوجيا الصواريخ بأنواعها وكذلك الانظمة الالكترونية وهذا ما يجعل من الصواريخ وطائرات بدون طيار خاصتهم فعالة جدا وتستوردها حتى الدول العظمى ولكن هل فكر احد كيف استطاعت اسرائيل الوصول الى هذا التقدم فى صناعتها العسكرية اعتقد ان امريكا ساعدت بالكثير فربما نقل للتكنولوجيا
ليس بنقل التكنولوجيا فقط، بل عبر التجسس و السرقة أيضا و هذا باعتراف الامريكيين أنفسهم.


آل قطبي الحسني

عضو مميز
إنضم
26 فبراير 2012
المشاركات
32,030
التفاعل
55,221 195 6
الدولة
Saudi Arabia
لا حول ولا قوه الا بالله
عندنا فى جيوش العرب بعض الدول تقدر على منافسة اسرائيل فى اى حرب وتكبهم خسائر وامكانيات متقاربة
ولكن هم يفرقون عنا كثيرا فى مسالة التصنيع ففى ظل نشوب الحرب انا نفص عنهم سلاح معين فسياتون به وبكل سهولة لانة يخرج من مصانعهم حتى لو سلاح لم يخرج من مصانعهم فهم يصنعون له ادوات دعم وقطع غيار

الفرق بيننا وبينهم مسالة الصناعة والجوده التصنيعية لهم
ارجو ان نلحق بهم ولو قليلا ونحن قادرون على ذلك جيدا فلدينا الموارد بكافة انواعها والعقول نحتاج فقط الى القرار والتكاتف بين العرب
الامر بسيط ان بدات الحرب حرك جهاز مخابراتك لتدمير مصانع السلاح الصهيونيه هكذا تدمر خطوط الامداد


جولان

عضو
إنضم
2 مارس 2014
المشاركات
46
التفاعل
63 0 0
مهما فعلت اسرائيل ستبقى كيان ضعيف مهما امتلكت من اسلحة .. ضعف الروح القتالية والدافع عند جنودها اكبر الاخطار التي تواجه الجيش الاسرائيلي


فادي الشام

خـــــبراء المنتـــــدى
إنضم
11 سبتمبر 2016
المشاركات
12,755
التفاعل
63,947 4 0
الدولة
Syrian Arab Republic (Syria)
نظام الدفاع الجوي الإسرائيلي سبايدر


نظام دفاع جوي متوسط المدى سبايدر SPYDER انتاج شركة رفائيل الاسرائيلية

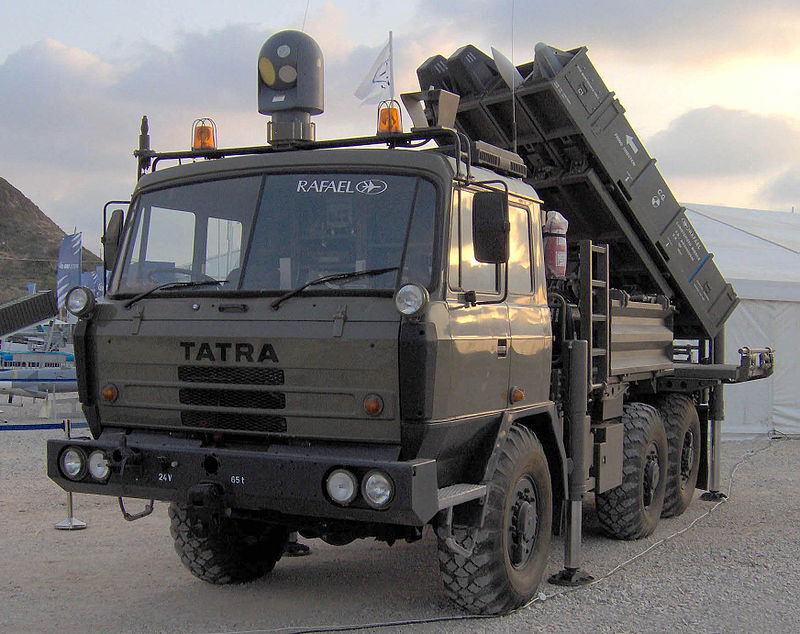

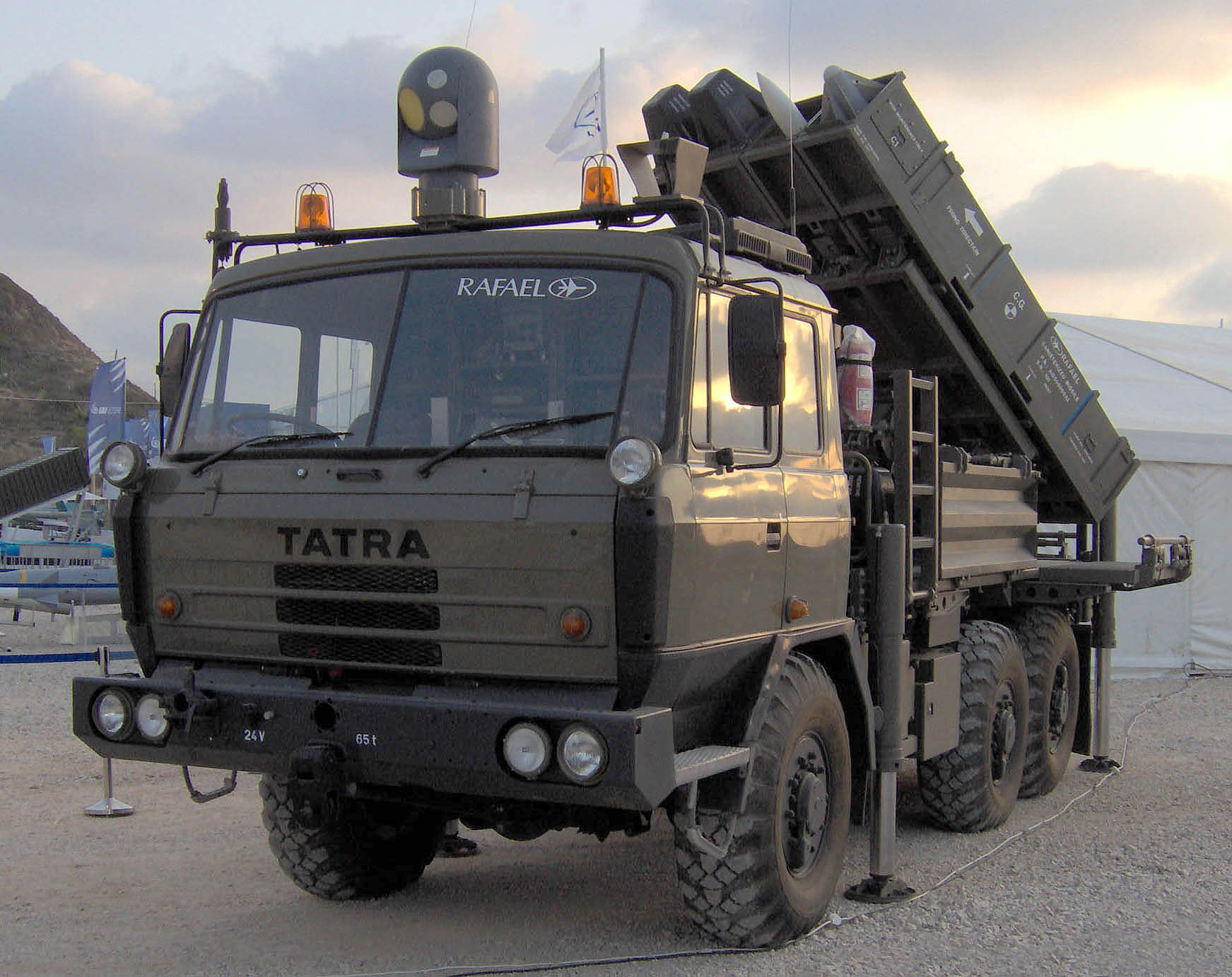

المنظومة محمولة على على شاحنة تاترا سداسية الدفع



يتألف نظام سبايدر من صواريخ بايثون-5 وديربي
كل منظومة مزودة بأربعة صواريخ اثنان طراز بايثون-5 واثنان طراز ديربي
وذلك لاعطاء أفضلية للمنظومة في التعامل مع جميع أنواع الأهداف
وتحقيق اعلى معدل إصابات
المنظومة تتعامل مع الطائرات الحربية والمروحيات والطائرات بدون طيار والصواريخ المجنحة
وتمتاز بمرونتها وسرعة نشرها وقدرتها على توفير غطاء دفاع جوي للقوات البرية
طول صاروخ بايثون-5 3 م - الوزن : 105 كغ
وزن الرأس الحربي 11 كغ - المدى : 20 كم
يتم توجيه الصاروخ بالاشعة تحت الحمراء و التوجيه الكهروبصري



صاروخ ديربي فهو بطول : 3.6 م ووزنه 118 كغ
وزن الرأس الحربي 23 كغ ويتم توجيهه بواسطة رادار نشط ويصل مداه الى 50 كم
سرعة الصاروخ : 4 ماخ



تكلفة المنظومة الواحدة : 55 مليون دولار



سنغافورة والهند وجورجيا والبيرو تعتمد نظام سبايدر في دفاعاتها الجوية
