صورة وتعليق

[العريف10]

السلام عليكم ورحمة لله وبركاتة
بسم لله الرحمن الرحيم
هذا الموضوع اخواني الكرام تم تسميتة (صورة وتعليق)
وسبق وظهر نجاح هذا الموضوع في المنتديات الاجنبية
وقررت تجربتة هنا واتمني ان ينجح هنا ايضا
******************
يتم وضع صورة من اي عضو وأسفلها تعليق او سؤال
لاكن هيا ليست مسابقة بمعني عندما تضع صورة وسؤال عليها يكون اجابة السؤال ليست معروفة لديك وتنتظر اي عضو ان يجاوب عليك
بالنسبة للصورة و اسفلها تعليق هنا يتم وضع صورة مميزة واسفلها تعليق كمثل موقع ومكان وتاريخ وتفاصيل الصورة الخ....
******************
بالطبع هذة الصور تقع تحت العلوم البحرية العسكرية فقط !​



[العريف10]

رد: صورة وتعليق

​

USS Stark FFG-31

perry class
الفرقاطة الامريكية استارك كانت تعمل في الشرق الاوسط
وفي يوم 17 مايو ، 1987 تم ضرب الفرقاطة ب2صواريخ من نوع الاكسوزيت البحري
Exocet antiship missiles

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

تم ضرب الفرقاطة بهذين الصاروخان من طائرة ميراج عراقية أثناء الحرب العراقية الايرانية
قد اقلعت من الشيبة في الساعة 20:00 وكان قد طار جنوبا الى الخليج العربي.
ةاطلقت الطائرة الصاروخ الاول من علي بعد 22.5ميل بحري والصاروخ الثاني من علي بعد 15.5ميل بحري
وكانت الفرقاطة غير مجهزة اجهزة الاستشعار والردارات مما ادي لعدم اكتشاف الصاروخان وتفاديهم
لذكر البعض انها لم تكون معتقدة ان هناك خطر عليها في ذالك الوقت!
تم ضرب الفرقاطة بالصاروخ الاول من الجانب لاكن لم يحدث سوي اشياء طفيفة من الحرائق والرماد
ثم يلية الصاروخ الثاني الذي صوب في نفس مكان الصاروخ الاول في جانب الفرقاطة وهذا ما سبب في تدمير الجانب بالكامل!
تم من هذة الحادثة مقتل 37بحار
واصابة 21بحار
وتم صيانة الفرقاطة لما تسبب لها من أضرار لكي تعود الي الخدمة مرة اخري​



[fares]

رد: صورة وتعليق

حاملات الطائرات​

حاملة الطائرات هي عبارة عن قاعدة جوية عائمة وهي تستخدم لخوض الحروب وتحقيق السيادة على البحار والمحيطات وتدمير الأهداف البحرية والساحلية وتنفيذ مهام الحصار البحري وحماية طرق المواصلات البحرية وتأمين عمليات الإبرار للقوات كذلك تؤمن الحماية للقوات البرية المتقدمة على السواحل. تتكون أغلب حاملات الطائرات من:- السفينة (الهيكل والمباني الخاصة بالأطقم والمخازن والمطاعم وجميع المرافق) - غرف السيطرة والعمليات - الطائرات(مقاتلة - عمودية - دعم اليكتروني - سيطرة) - وحدات الدفاع الجوي (صواريخ م/ط - مدفعية م/ط أجهزة رصد) وحدات مشاة البحرية بكامل تجهيزاتهم - مولدات القوة الكهربائية - قسم المحركات أو المفاعلات النووية.



[العريف10]

رد: صورة وتعليق

حاملات الطائرات​

حاملة الطائرات هي عبارة عن قاعدة جوية عائمة وهي تستخدم لخوض الحروب وتحقيق السيادة على البحار والمحيطات وتدمير الأهداف البحرية والساحلية وتنفيذ مهام الحصار البحري وحماية طرق المواصلات البحرية وتأمين عمليات الإبرار للقوات كذلك تؤمن الحماية للقوات البرية المتقدمة على السواحل. تتكون أغلب حاملات الطائرات من:- السفينة (الهيكل والمباني الخاصة بالأطقم والمخازن والمطاعم وجميع المرافق) - غرف السيطرة والعمليات - الطائرات(مقاتلة - عمودية - دعم اليكتروني - سيطرة) - وحدات الدفاع الجوي (صواريخ م/ط - مدفعية م/ط أجهزة رصد) وحدات مشاة البحرية بكامل تجهيزاتهم - مولدات القوة الكهربائية - قسم المحركات أو المفاعلات النووية.

جيد اخي الكريم
هذا ما اقصدة
الي الامام



[osama_1010]

رد: صورة وتعليق

الغواصات سفينة متخصصة يمكنها أن تغوص تحت سطح الماء و كذلك أن تطفو و بإمكانها التنقل تحت سطح الماء تم استعمالها لأول مرة على نطاق واسع أثناء الحرب العالمية الأولى لأغراض عسكرية، و تستخدم بشكل واسع في سلاح البحرية للدول العظمى كروسيا و الولايات المتحدة و فرنسا و المملكة المتحدة. الغواصات الغير حربية تستعمل عادة لأغراض البحث العلمي . تم لاحقا استعمال الغواصات لتحميل الأسلحة النووية . هناك غواصات تستعمل لأغراض سياحية وحسب إحصاءات 1996 كان هناك أكثر من 50 غواصة خاصة تستعمل لأغراض سياحية بحتة . مؤخرا تم تصنيع جيل جديد من الغواصات ذات التحكم الآلي البعيد والتي لا تحتاج إلى بحارين لقيادتها ويستعمل هذا النوع المتطور من الغواصات للبحث في المياه العميقة جدا للبحث عن النفط أو عندما يكون العمق مصدر خطر على سلامة البحارة وقد تم استعمال الغواص الآلي في العثور على حطام السفينة المشهورة تيتانيك.



[osama_1010]

رد: صورة وتعليق

السونار أو Sonar هي تقنية انتشار الصوت وتستخدم عادة في البحر لاكتشاف ماتحت الماء وعمل الإتصال وكشف الآثار أو الأجسام تحت البحر وأيضا مايسمى الكشف الصوتي (acoustic location). وقد كان يستخدم قبل اكتشاف الرادار. هناك نوعين من السونار (فعال وغير فعال). مصطلح سونار يستخدم للأدوات أو الآلات التي تنتج وتستقبل الموجات الصوتية، وقد يستخدم بالجو للملاحة الآلية بينما سودار (SODAR) - وهو يستخدم كسونار هوائي- يستخدم بالفحص الجوي. كلمة سونار تعني (SOund Navigation And Ranging) وتستخدم موجات صوتية وتكون من تحت السمعي إلى فوق الصوتي. وتعرف دراسة الأصوات تحت الماء بعلم الصوتيات تحت مائية (underwater acoustics) أو (hydroacoustics).
تاريخ التطور: في عام 1490م ذكر العالمة ليناردو دافينشي مصطلح السونار الفعال. فإذا ما قمت بغطس ماسورة مياه من جهة واحدة في مياه البحر ووضع الأذن على الجهة الاخري. يمكن لك سماع صوت السفن المبحرة عن بعد. و لكن يبقي غير مؤكد إذا ما كان دافينشي قد طبق هذه التجربة لإن صوت السفن بدون موتور يكون منخفضاً.مع العلم بإنه كان بإمكانه سماع صوت المجاديف أو أصوت أخرة صادرة من تلك السفن المبحرة.



[هيرون]

رد: صورة وتعليق

لطوربيد صاروخ يستعمل لمحاربة السفن و يمكن إطلاقه من غواصة أو من طائرة. كما يمكن أن يكون متحكم فيه عن طريق سلك موصل بالغواصة. عادة لا ينفجر الطوربيد في السفينة مباشرة بل ينفجر تحتها و هو يستعمل لذلك عادة متحسساً كهرومغناطيسياً، الإنفجار يتسبب في موجة انفجار تهز السفينة مما يجعلها تطوى أو تنشطر بمفعول وزنها كما هو مبين في الصورة الأولى.وسرعة الطوربيد أقل بكثير من سرعة الصاروخ فهو يحمل رأساً ثقيلا من المتفجرات لذى فسرعته تتراوح من 100-500 كم في الساعة وهذه أهم نقاط ضعفه ألا أن هناك بعض الدول العسكرية استطاعت زيادة سرعة الطوربيدات لتقترب من سرعات الصواريخ مثل سلاح الملاحة الألماني.​



[العريف10]

رد: صورة وتعليق

uss entreprise
أكبر حاملة طائرات في العالم يبلغ وزنها حوالي 93000 طن و كانت
أول قطعة تستعمل محرك نووي في التاريخ مما يسمح لها بالإبحار دون التزود
بالوقود يعني ليس لها مدى محدد ​



[((hero))]

رد: صورة وتعليق

uss entreprise
أكبر حاملة طائرات في العالم يبلغ وزنها حوالي 93000 طن و كانت
أول قطعة تستعمل محرك نووي في التاريخ مما يسمح لها بالإبحار دون التزود
بالوقود يعني ليس لها مدى محدد ​

ماذا تعني اخي خالد بقولك اول قطعة تستعمل محرك نووي ما الغواصات النووية مصنوعه من قبلها ولازم تقف

بس اي قطعة مهما كانت لازم تقف للتزود بالمؤن من الطعام والما ء ........الخ

لذلك فهي لها مدي محدد



[العريف10]

رد: صورة وتعليق

اهلا اخي هيرو
يوجد فرق بين الدعم الهندسي من صيانة ووقود الخ...
والدعم الوجستي طعام شراب الخ...
اعتقد انة وقت الحرب الدعم الوجستي لا يكون في الاهتمامات الاولي!
كما ان الحاملة يمكنها حمل الكثير من الاغذية تكفيها سنين!
تحياتي​



[osama_1010]

رد: صورة وتعليق

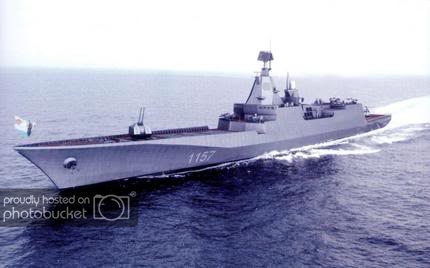

وانا ابحث في النت وجت هذه الصورة لقطعة بحرية سوفيتية لكن لم اعرف شئ عنها لذا ارجو ممن لديه اي معلومة عنها وضعها



[العريف10]

رد: صورة وتعليق

متأكد انها سوفيتية اخي أسامة؟؟؟؟



[osama_1010]

رد: صورة وتعليق

نعم اخي خالد انظر الى مقدمة القطعة ستجد علم البحرية السوفيتي

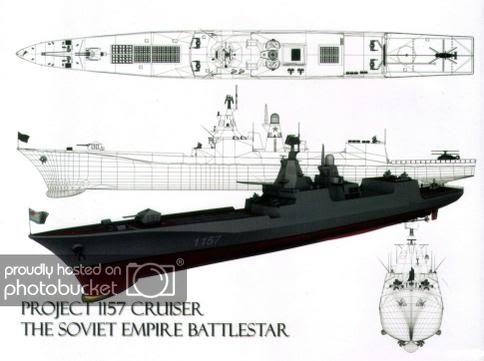

ولقد وجت هذه الصورة لها



[العريف10]

رد: صورة وتعليق

اجابة سؤال الاخ أسامة
*********************
Project 1157
مشروع لانتاج المدمرة الصاروخية السوفيتية في أواخر 1980
لكي توازي المدمرة الامريكية الويرك بيرك
الازاحة:13،200 طن (محملة بالكامل)
الطول : 186،0 متر
العرض:20،8 متر
السرعة : 33 عقدة
يعقتد انة تم انهاء المشروع بعد تفكك الاتحاد السوفيتي
لان المعلومات عن هذا المشروع قليلة
ولله اعلم

​



[هيرون]

رد: صورة وتعليق



[العريف10]

رد: صورة وتعليق

أثناء تجارب هذة الغواصة النووية وقع حادث مروع يعتبرة الروس الاكبر بعد غرق الغواصة كورسك .
تذكر المصادر ان الحادث وقع نتيجة غاز الفريون المتواجد في الغواصة للطوارئ لكي يستخدم علي ما اعتقد في اطفاء الحرائق وقد حدث خلل في هذا النظام
مما ادي الي اختناق ومقتل 20شخصا والبعض يذكر انها 41شخصا.
في الحال تم فحص نسبة الاشعاع في الغواصة لاكن ادت المؤشرات الي نسبة الاشعاع الطبيعية
ولم تتضر الغواصة نيربا بشئ الا في خلل في هذا النظام.​



[osama_1010]

رد: صورة وتعليق

اشكر الاخ خالد على المعلومات التي افادنا بها واطلب منه ان يقدم لنا تقيمه للمدمرة الصاروخية السوفيتية Project 1157

عودة الى الموضوع:

حامله الطائرات الجواله الثقيله الادميرال كوزنتستوف و كذلك تعرف باسم فئه اوريل صنعت في احواض Nikolayev South في البحر الاسود في اوكرانيا حاليا اطلقت االى البحر في عام 1985 والنسخه الثانيه المسماه Varyag اطلقت في عام 1988 لكنها لم تخدم فعليا وبقيت الادميرال كوزنستوف حامله الطائرات الوحيدة في البحريه الروسيه هيكل السفينه مصمم على نفس هيكل حامله الطائرات الاقدم الادميرال كورشكوف التي اطلقت في عام 1982 لكن حمولتها اكبر تصل الى 58.500 طن مقارنه بحموله الادميرال كورشكوف التي تصل الى 40.400 طن, الادميرال كورشكوف اوقفت عن الخدمه منذ عام 1988 لكن في شهر كانون الثاني 2004 وقعت الهند لشراء هذة حامله الطائرات مع عقد لتحديث الانظمه المتوفرة عليها .بيعت هذة الحامله مع 16 طائره ميغ 29 ك و 8 سمتيات من نوع كاموف 27 و31 وسيتم تغيير اسمها الى INS Vikramaditya وتدخل الخدمه في القوات البحريه الهنديه عام 2008 .
تدعم الادميرال كوزنستوف الغواصات الحامله للصواريخ الاستتراتيجيه الروسيه والسفن المدمرة الثقيله في الاسطول الروسي

الطائرات

مدرج الطيران تبلغ مساحته 14,700 م2 والطائرات تقلع من على مقدمته التي هي على شكل ارتفاع بسيط او تله بدرجه 12 ويحتوي المدرج على خيوط التوقف وعلى مصعدين لحمل الطائرات من المستودع الى مدرج الطيران.
السفينه تستطيع حمل 16 طائره ياك 41 م و 12 طائره سوخوي 27 ك او سوخوي 33 ومجموعه سمتيات تضم كاموف 27 ل د و 18 كاموف 27 pol و 2 كاموف 27 س.

الصواريخ

تحمل السفينه نظام صواريخ غرانت المضاده للسفن مع 12 صاروخ سطح-سطح .صواريخ غرانت واسمها الغربي (تسميه حلف الناتو) س-س-19 Shipwreck يبلغ مداها الى اكثر من 400 كم وله القدرة على حمل رؤوس نوويه او تقليديه.
نظام Klinok الصاروخي مع 24 مطلق عاموديه و 192 صاروخ تمنح السفينه القدره على الدفاع عن نفسها ضد صواريخ المضاده للسفن ,الطائرات ,وصواريخ سطح السفن, والنظام يحتوي على قنوات متعدده لرادار مرحلي مصفوف الكتروني وله القدرة على انجاز اطلاق صاروخ كل 3 ث ,4 اهداف يستطيع النظام الالتحام معها فرضيا في نطاق 60*60 د ويبلغ مدى النظام 12-15 كم .
نظام Kashstan للدفاع الجوي الرشاش\الصاروخي مجهز من قبل مكتب JSC للتصميم ويقدم نظام دفاع ضد مختلف انواع الاسلحه متضمنا صواريخ المضاده للسفن وللرادار والطائرات والاهداف البحريه الصغيرة
8 انظمه ملائمه : قاذف صواريخ 30 ملم مزدوج السبطانه مع مصحح وموجه للنيران راداري,ويستطيع موجه الليزر ان يرسل الصواريخ الى مدى يبلغ 1.5 الى 8 كم ,والمدفع يطلق 1000 دوره في الدقيقه مع مدى 0.5 الى 1.5 كم,وهناك 6 مدافع مضاده للطائرات من نوع AK630 AD 30mm

التجهيزات المضاده للغواصات

السفينه مجهزه بنظام Udav-1 المضاد للغواصات مع 60 صاروخ مضاد للغواصات,النظام مصنع من قبل معهد التجهيزات والابحات للمشاريع في موسكو ,يقدم هذا النظام قنابل اعماق تطلق من قبل السفينه لتدمير الغواصات وكذلك حمايه ضد الاهداف تحت البحر مثل المركبات الصغيره وكذلك اطلاق براميل من نوع 111SG المضاده للاجرائات الالكترونيه والتشويش .يبلغ مدى النظام 3000 م ومدى الاشتباك مع الغواصات 600 م .

المتحسسات

رادار السفينه يتضمن ترددات من حزم D/E باحث للاهداف الجويه والبحريه و الحزم f للبحث عن الاهداف السطحيه ,الحزم g\h تستخدم للتحكم برادار الطيران للطائرات, الحزمه i لرادار الملاحه ,وهناك 4 حزم للتحكم برادار Kashstan نظام الدفاع الصاروخي\الرشاش المضاد للطائرات نوع الحزمه k .
سونار السفينه للبحث والهجوم يعمل على الترددات المتوسطه والواطئة له القدرة على اكتشاف الطوربدات والغواصات والطائرات المضاده للاعماق المحموله مجهزة بتجهيزات مثل رادار البحث للسطوح وسونار اعماق وكاشفات الاهداف المغناطيسيه.

الدفع والاداء

ان السفينه مجهزة بطاقه تقليديه ولها 8 سخانات عملاقه و 4 توربينات بخاريه كل واحده تجهز السفينه ب 50000 حصان باربعه اشواط تكمل دوره المحرك
السرعه القصوى للسفينه تبلغ 29 عقدة ويبلغ المدى بسرعه قصوى 3800 ميل والسفينه تقدم اقصى مدى لها 8500 ميل بسرعه تبلغ 18 عقدة



[العريف10]

رد: صورة وتعليق

الغواصة النووية Astute Class
اخر ابداعات البحرية البريطانية​



[LE SAGE]

رد: صورة وتعليق

المهم دوما هم ينجزون و نحن نتفرج!!!



[فَذْلَكَةُ]

رد: صورة وتعليق

​

​

uss stark ffg-31

perry class
الفرقاطة الامريكية استارك كانت تعمل في الشرق الاوسط
وفي يوم 17 مايو ، 1987 تم ضرب الفرقاطة ب2صواريخ من نوع الاكسوزيت البحري
exocet antiship missiles

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

تم ضرب الفرقاطة بهذين الصاروخان من طائرة ميراج عراقية أثناء الحرب العراقية الايرانية
قد اقلعت من الشيبة في الساعة 20:00 وكان قد طار جنوبا الى الخليج العربي.
ةاطلقت الطائرة الصاروخ الاول من علي بعد 22.5ميل بحري والصاروخ الثاني من علي بعد 15.5ميل بحري
وكانت الفرقاطة غير مجهزة اجهزة الاستشعار والردارات مما ادي لعدم اكتشاف الصاروخان وتفاديهم
لذكر البعض انها لم تكون معتقدة ان هناك خطر عليها في ذالك الوقت!
تم ضرب الفرقاطة بالصاروخ الاول من الجانب لاكن لم يحدث سوي اشياء طفيفة من الحرائق والرماد
ثم يلية الصاروخ الثاني الذي صوب في نفس مكان الصاروخ الاول في جانب الفرقاطة وهذا ما سبب في تدمير الجانب بالكامل!
تم من هذة الحادثة مقتل 37بحار
واصابة 21بحار​

وتم صيانة الفرقاطة لما تسبب لها من أضرار لكي تعود الي الخدمة مرة اخري​

((_الخليج العربي _)) ارجو الانتباه دائما لهاذه النقطة المهمة جدا

شكرا اخي فكرة الموضوع ممتازة
