نظام التتبع السلبي VERA-NG

[ST-100]

أمريكا سبق و ان عطلت صفقة 6 رادارات Vera للصين

Government to halt export of radar system to China

Government to halt export of radar system to China

english.radio.cz



[نمر]

مبدأ TDoA يقوم على نشر هوائيات المنظومة في عدة مناطق بشكل متتابع او متقاطع ..

ومن خلال التتبع السلبي للهدف من خلال هذه الهوائيات يتم عمل عملية حسابية محصلتها تحدد موقع الهدف..

عيب هذه التقنية هو استحالة تحديد موقع الهدف في الزمن الحقيقي
الأمر الاخر هذه المنظومة تحذيريه اكثر من كونها دفاعية

ستخبرك بوجود هدف شبحي في منطقة محدده من اجوائك .. لكنها ببساطة لن تطبق عليه وتعطيك احداثي اشتباك او رمي.



[باحث علمي]

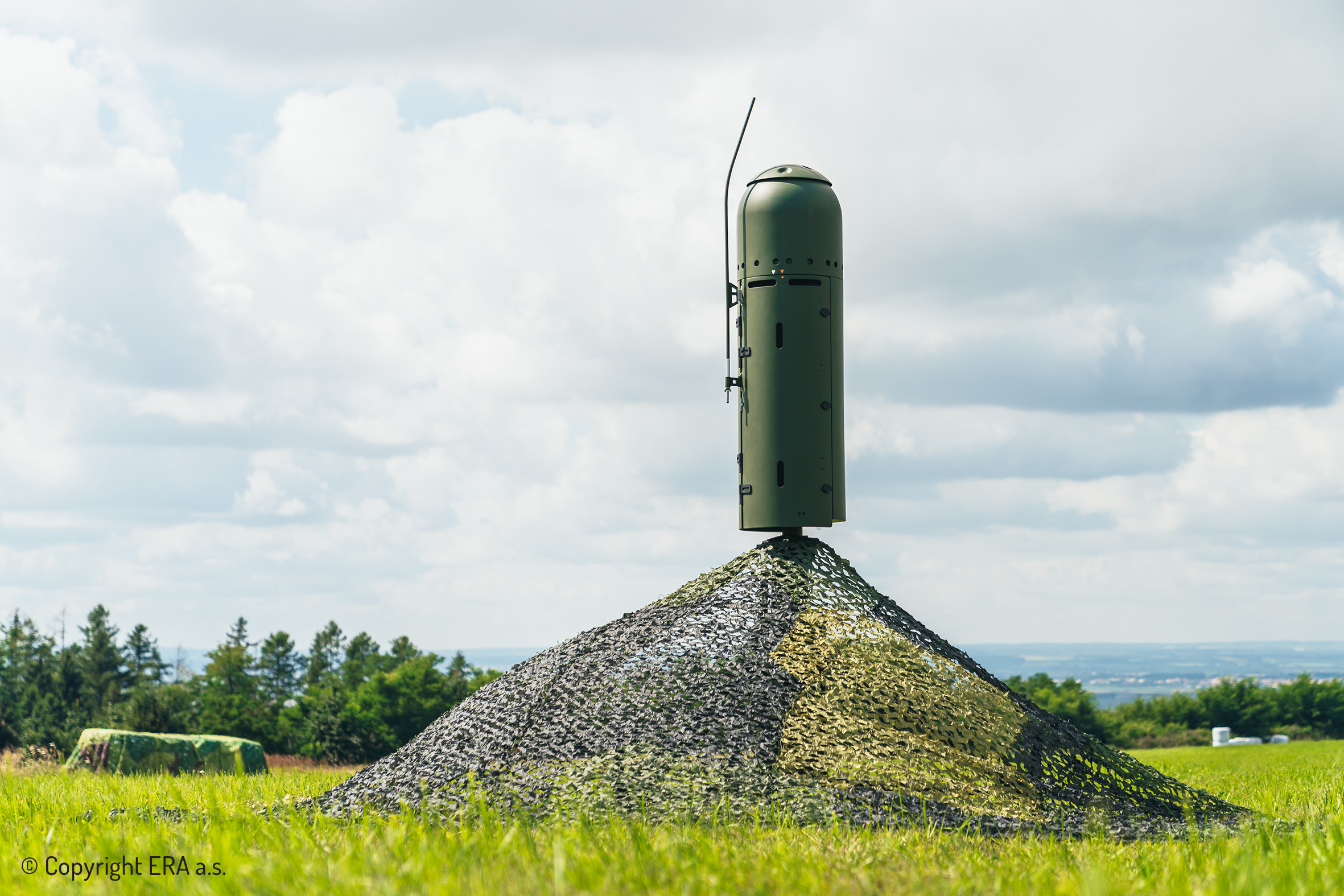

Key features​

• Multistatic passive surveillance system
• High-accuracy target localization (2D, 3D) based on TDOA principle outperforming Direction Finders
• Real-time target tracking including Unmanned Aerial Systems (UAS)
• Precise signal parameters measurement
• Pulse and Continuous Wave (CW) signal processing
• ELINT analysis (inter & intra-pulse)
• Automatic identification of non-cooperative targets (NCTI)
• Interoperable with AirC2 and EWC2
• Deployable or stationary
• Remote control

System parameters​

Frequency range
87,5 MHz – 18 GHz
Instantaneous bandwidth
max. 1,000 MHz
Range
up to 400 km
Instantaneous Field of View
120º (Surveillance field of view 360º)
Azimuth accuracy
0.01º
Tracking capability
2D/3D
Tracking capacity
at least 200 real time tracks
Processed signals (emitters)
General Pulsed Signals (Radars, Datalinks etc.), Continuous Wave signals, jammers, SIF/IFF, ADS-B
System composition
Stationary/deployable
Target library capacity
10,000 targets
System interoperability
UFE (AST 248, 249), AST 34, 48, 62, XML (Spot report)
Environmental conditions
STANAG 4370-A1, A2, A3, B1, B2, B3, C0, C1
EMC
MIL-STD-461F


:Source

VERA-NG - ERA a.s.

ERA is a world leader in next-generation surveillance and flight tracking solutions with proven multilateration and ADS-B (Automatic Dependent Surveillance - Broadcast) technologies.

www.era.aero



[الجراح]

الرادار السلبي مع الشبحيات حاليا ؟

f-35 تدخل اجواء ايران تعتمد على Satcom وعلى معدات the AN/AAQ-40 Electro-Optical Target System (EOTS) لكشف وتحاشي اي رادار سلبي او حتى ايجابي يكشفها ؟

ضخ المعلومات عمودي من الطائرة الى الفضاء والكشف من الطائرة للعدو في الارض الكترو بصري



[m2abuassi]

هذا الموضوع يذكرني بموضوع العراق كان عل وشك الحصول عل الرادار التشيكي تامارا في اواسط التسعينات وكان هذا النظام قادر عل رصد ستيلث F 117 الامريكية



[الجراح]

هذا الموضوع يذكرني بموضوع العراق كان عل وشك الحصول عل الرادار التشيكي تامارا في اواسط التسعينات وكان هذا النظام قادر عل رصد ستيلث F 117 الامريكية



[باحث علمي]

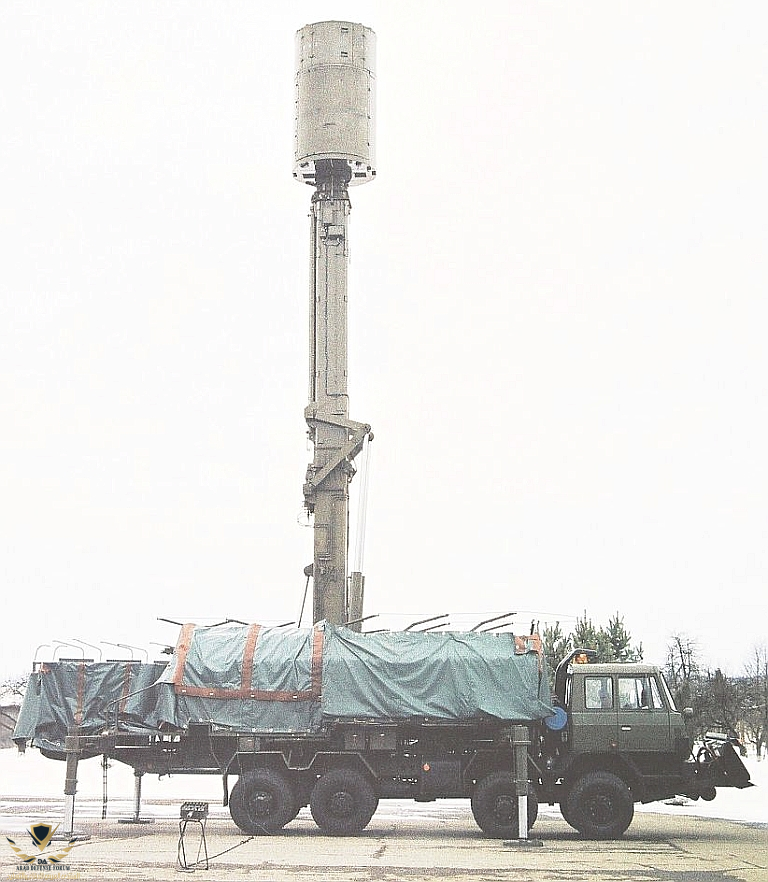

مشاهدة المرفق 614462




مشاهدة المرفق 614463




مشاهدة المرفق 614461

تمارا هي الام الشرعيه لفيرا ان صح التعبير ... استاذنا...



[الدوسري M]

ردار رهييب



[Raptor6]

بعض انظمة الرادارات السلبية الحديثة تستغل اشعة البث الاذاعي للراديو و التليفزيون المرتدة من علي الاهداف الجوية في الكشف الصامت .... لا اعرف مدي فاعلية هذه الطريقة لكنها نظريا قادرة علي كشف العدائيات الشبحية الصامتة راديويا ايضا



[Raptor6]

ليست مسألة حساسية
MADL/IFDL تستخدم شعاع ضيق موجه و ليس بث بعدة حزم في اتجاهات متعددة omnidirectional و هدا ما جعل قدرات الرصد السلبية تنخفض x1000 مرة

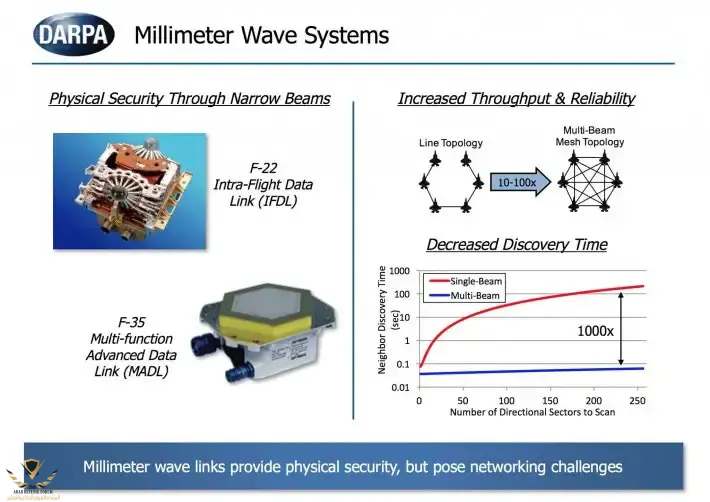

مشاهدة المرفق 614316​

غير صحيح...ترجمتك للمعلومات في الصورة خاطئة ...المقصود هو زمن اكتشاف المنصات الصديقة المجاورة لفتح قناة الاتصال .... في المنصات العدائية يتم استخدام مصطلح Detection و ليس discovery



[الجراح]

مولدوفا تحصل على نظام التتبع السلبي VERA-NG

من المقرر أن تحصل مولدوفا على نظام التتبع السلبي المتطور VERA-NG، كجزء من مبادرة السلام التي يدعمها الاتحاد الأوروبي.

في إطار برنامج مرفق السلام الأوروبي (EFP)، ستقوم شركة ERA بتسليم نظام رادار المراقبة السلبي VERA-NG لتعزيز القدرة الدفاعية لجمهورية مولدوفا.

تم تطوير نظام التتبع السلبي VERA-NG في الأصل في جمهورية التشيك، وهو حجر الزاوية في جهود مولدوفا لتعزيز قدراتها في مراقبة المجال الجوي. ومن خلال دمجه مع حلول دفاعية أخرى، سيمكن النظام مولدوفا من مراقبة مجالها الجوي وحمايته بشكل فعال.

وأعرب ماغنوس فالديمار سار، مدير ECDI، عن تفاؤله بشأن التعاون، مؤكداً على دور التقنيات المتقدمة في تعزيز الشراكات الدفاعية. يؤكد هذا المشروع التزام الاتحاد الأوروبي بدعم الدول في تعزيز قدراتها الدفاعية.

Moldova to get VERA-NG passive tracking system

Moldova is set to receive the state-of-the-art passive tracking system VERA-NG, as part of a peace initiative backed by the European Union (EU). Under the European Peace Facility (EFP) programe, the ERA company will deliver its VERA-NG passive surveillance radar system to strengthen the defence...

defence-blog.com



[باحث علمي]

مولدوفا تحصل على نظام التتبع السلبي VERA-NG

مشاهدة المرفق 682677

من المقرر أن تحصل مولدوفا على نظام التتبع السلبي المتطور VERA-NG، كجزء من مبادرة السلام التي يدعمها الاتحاد الأوروبي.

في إطار برنامج مرفق السلام الأوروبي (EFP)، ستقوم شركة ERA بتسليم نظام رادار المراقبة السلبي VERA-NG لتعزيز القدرة الدفاعية لجمهورية مولدوفا.

تم تطوير نظام التتبع السلبي VERA-NG في الأصل في جمهورية التشيك، وهو حجر الزاوية في جهود مولدوفا لتعزيز قدراتها في مراقبة المجال الجوي. ومن خلال دمجه مع حلول دفاعية أخرى، سيمكن النظام مولدوفا من مراقبة مجالها الجوي وحمايته بشكل فعال.

وأعرب ماغنوس فالديمار سار، مدير ECDI، عن تفاؤله بشأن التعاون، مؤكداً على دور التقنيات المتقدمة في تعزيز الشراكات الدفاعية. يؤكد هذا المشروع التزام الاتحاد الأوروبي بدعم الدول في تعزيز قدراتها الدفاعية.

Moldova to get VERA-NG passive tracking system

Moldova is set to receive the state-of-the-art passive tracking system VERA-NG, as part of a peace initiative backed by the European Union (EU). Under the European Peace Facility (EFP) programe, the ERA company will deliver its VERA-NG passive surveillance radar system to strengthen the defence...

defence-blog.com

مع انه ليس نظام مثالي ولكن ممكن القول وحسب المواصفات المعلنه انه الافضل مقارنة بجميع الانظمة الارضيه السلبيه للكشف والتمييز والتعقب ولجميع انواع الاهداف البريه والبحريه والجويه (الماهوله وغير الماهوله) على مستوى العالم ... للعلم، حسب المعلن من التعاقدات عن هذه المنظومه، انه طلبت هولندا العام الماضي 4 منظومات من VERA لصالح اوكرانيا ولكن غير معلوم لحد الان ان تم نشرهم فعليا ام لا.



[Ezzo]

ما السبب في انه نظام غير مثالي



[sweden2023]

ماانا متأكد منه ان سوريا تمتلك نسخة قديمة على الرغم اني بحثت عن مصادر على الانترنت ولم اوفق

كان الخبراء التشيك يقوموا بتحديث قواعد بياناته دوريا
​



[Ezzo]

تقصد قواعد البيانات بصمة التعرف



[باحث علمي]

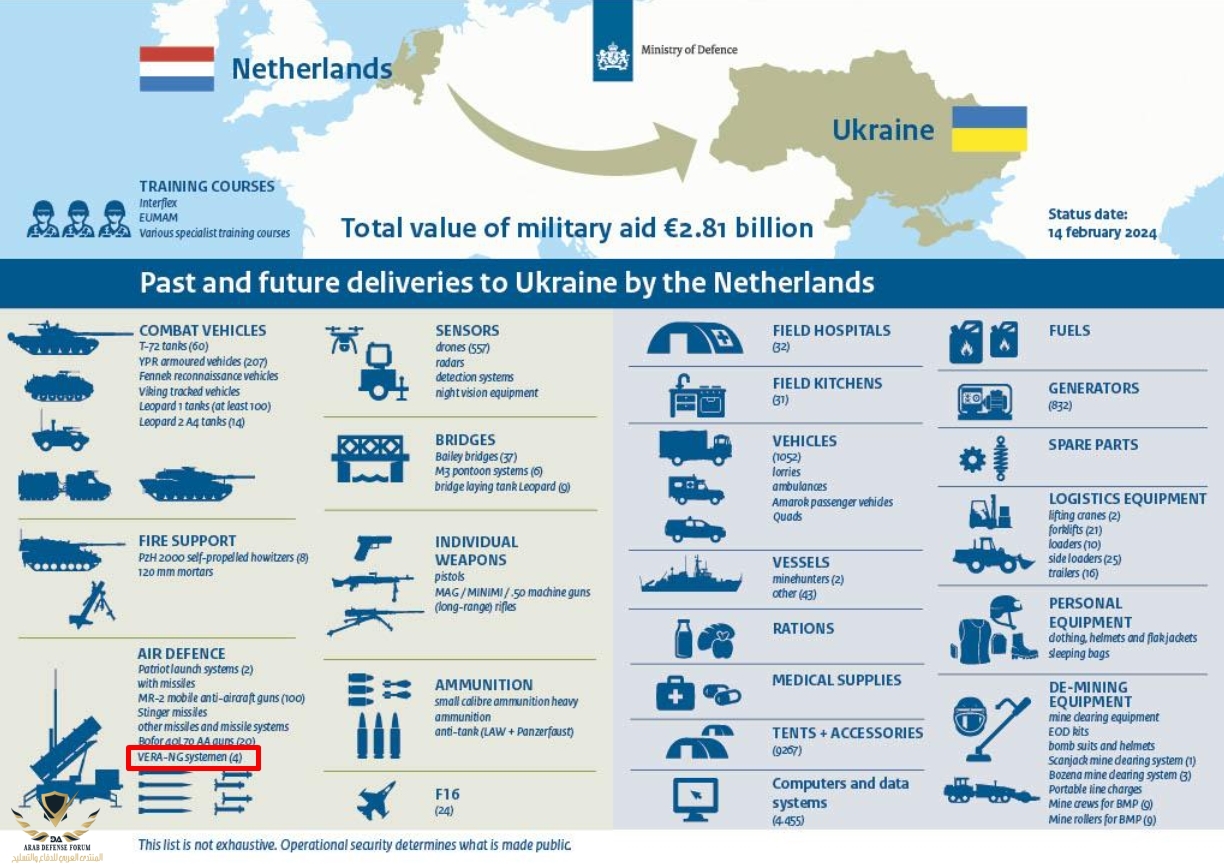

هولندا اشترت 4 انظمة Vera-NG لصالح اوكرانيا المفترض يبدا نشر مايتنج اول باول ماعدا الذي لم يعلن عنهم ،، له مكتبه تضم 10 الاف هدف (بري بحري جوي) ماهول وغير ماهول بمجرد التقاط اشارة رادارهم او بث الاسلكي او وصلة البيانات datalink يبدا الكشف والتعرف والتتبع 3D بالزمن الحقيقي تقريبا وبدقه مقاربه للرادار النشط ،، نظام VERA-NG من شركة ERA يوفر نظام مراقبة سلبي متقدم وحديث مصمم لكشف وتحديد وتتبع الأهداف الجوية والبرية والبحرية نظريا من مئات الكيلومترات خاصة للاهداف الجويه بحكم الارتفاع لانه يوفر LOS ..... المستطيل باللون الاحمر :



[باحث علمي]

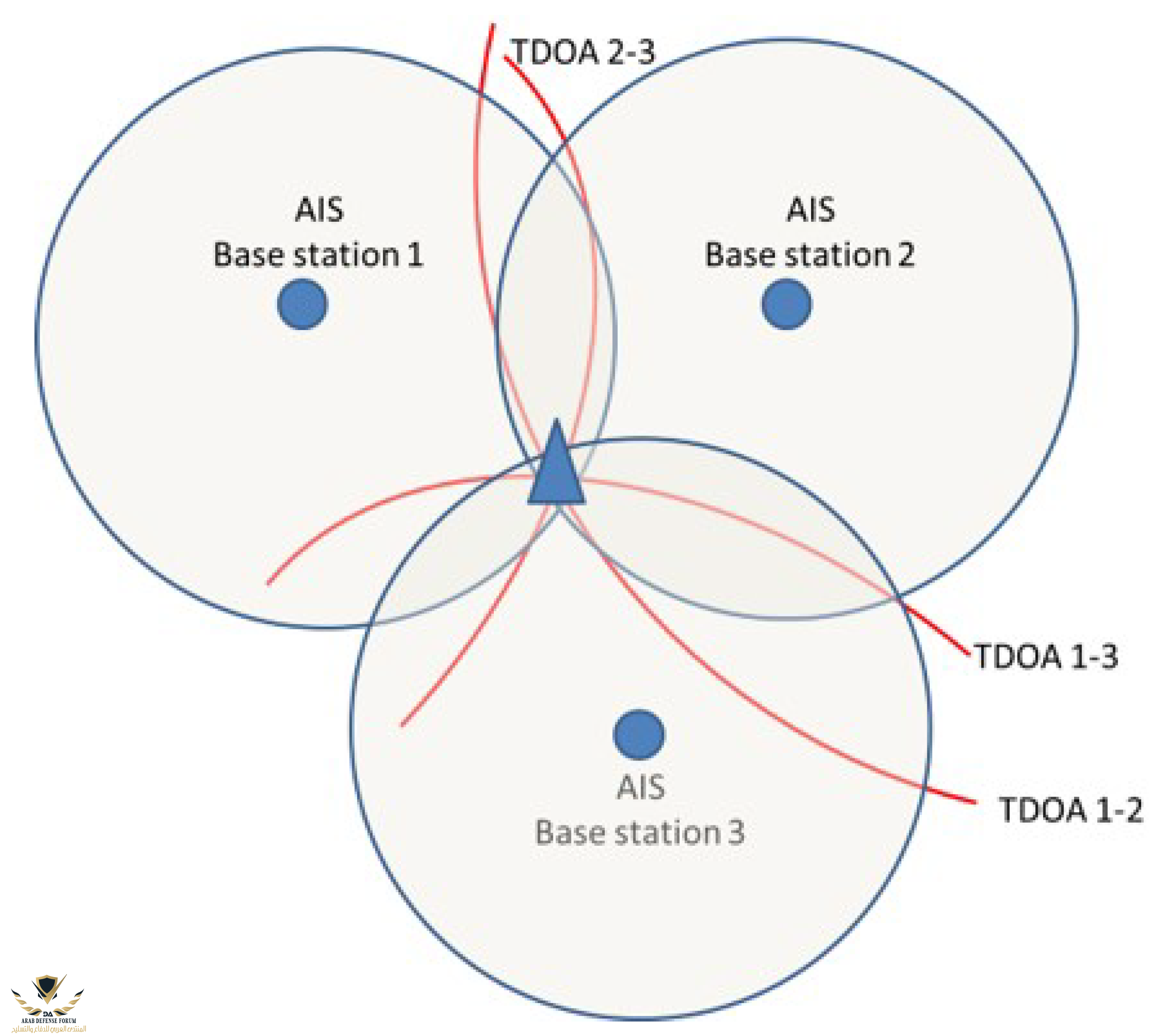

مبدأ TDoA يقوم على نشر هوائيات المنظومة في عدة مناطق بشكل متتابع او متقاطع ..

ومن خلال التتبع السلبي للهدف من خلال هذه الهوائيات يتم عمل عملية حسابية محصلتها تحدد موقع الهدف..

مشاهدة المرفق 614354


عيب هذه التقنية هو استحالة تحديد موقع الهدف في الزمن الحقيقي
الأمر الاخر هذه المنظومة تحذيريه اكثر من كونها دفاعية

ستخبرك بوجود هدف شبحي في منطقة محدده من اجوائك .. لكنها ببساطة لن تطبق عليه وتعطيك احداثي اشتباك او رمي.

@Ezzo , واحده من اسباب عدم مثاليته هي الطريقه المعتمده للكشف وحساب موقع الهدف TDoA الموضحه بالمخطط اعلاه حيث ان ثلاث محطات تشترك معا لحساب الاحداثيات والمدى ... اي فقدان لاحدهم لااي سبب : القصف ، او تكون NLoS، او تشويش او عطل فانه سيوثر على حسابات كشف وتتبع الهدف على الشاشه المركزيه للمشغل ،،

سبب اخر هو اذا اعتمد العدو الصمت الالكتروني لمعداته اثناء المهاجمه وموخرا اصبح ذلك ممكنا والتوجيه من خارج السرب ... عندها لن يرى شي على شاشة الرادار ..

اسباب ثانويه اخرى ،، سقف تردد الكشف الاعلى له محدد مع انه يغطي معظم الطيف المستعمل عسكريا ولكن قد يتم رفع التردد وعندها لن يرى شي.

مع ذلك اظنه الافضل ... راي شخصي.



[Ezzo]

@Ezzo , واحده من اسباب عدم مثاليته هي الطريقه المعتمده للكشف وحساب موقع الهدف TDoA الموضحه بالمخطط اعلاه حيث ان ثلاث محطات تشترك معا لحساب الاحداثيات والمدى ... اي فقدان لاحدهم لااي سبب ، القصف ، او تكون NLoS عن الهدف ستوثر على حسابات كشف وتتبع الهدف على الشاشه المركزيه للمشغل ،،

سبب اخر هو اذا اعتمد العدو الصمت الالكتروني لمعداته اثناء المهاجمه وموخرا اصبح ذلك ممكنا والتوجيه من خارج السرب ... عندها لن يرى شي على شاشة الرادار ..

اسباب ثانويه اخرى ،، سقف تردد الكشف الاعلى له محدد مع انه يغطي معظم الطيف المستعمل عسكريا ولكن قد يتم رفع التردد وعندها لن يرى شي.

مع ذلك اظنه الافضل ... راي شخصي.

حسب معرفتي بال TDOA هذه طريقة تثليث قديمة ولا اظنها مستخدمة، لأن الهواة ممن يصممون النظام باستخدام ميكرفونات لهم القدرة على التحديد وبالاحداثيات والاتجاه وليس شبحي في منطقة معينة فما بالك بالهوائيات.



[باحث علمي]

حسب معرفتي بال TDOA هذه طريقة تثليث قديمة ولا اظنها مستخدمة، لأن الهواة ممن يصممون النظام باستخدام ميكرفونات لهم القدرة على التحديد وبالاحداثيات والاتجاه وليس شبحي في منطقة معينة فما بالك بالهوائيات.

ال TDOA تختلف عن Triangulation ولكن مع ذلك تبقى تحتاج 3 محطات لتحديد ال x,y والمدى.



[Ezzo]

عفوا ولكن من منطلق علمي بحت حبيت مواصلة التوضيح.
الحسابات المستخدمة تحتاج ٤ حساسات(مكرفون،هوائي... الخ) ستجد المنظومة بها ثلاث هوائيات ومركز رئيسي به هوائي أيضا، هذه طريقة عند التعويض في المعادلات ستنتج x, y, z بالنسبة للاهداف البرية والبحرية z تساوي صفر.
مقاربتي الأخرى في المعادلات يمكن عمل ٣ نقاط لتحديد الإتجاه وتقاطعها مع ثلاث أخرى تعطي الاحداثيات، يمكن تحويل 2d إلى ٣d باستخدام نقطة أخرى ولكن هذا قيد التفكير حاليا.
