الرادار السلبي التشيكي يكشف B-2 على بعد 150 ميلاً.

[۞ضد التيار۞]

​

تعتبر منظومة Vera-NG واحدة من أحدث أنظمة الرادار التي تمتلكها فيتنام ، وذلك من أجل تحسين القدرة على اكتشاف وتوجيه المقاتلات المعادية ، بما في ذلك الطائرات الشبحية في جميع الظروف ، تم مؤخرًا تزويد هيئة الأركان العامة بمجموعات عديدة من

المراقبة السلبية Vera-NG التي تنتجها جمهورية التشيك.

تعمل أنظمة الرادار Vera-NG وفقًا لطريقة TDOA (فرق الوقت في الوصول) وهي طريقة لقياس فرق الوقت وكشف وإبقاء مصادر الإشعاع الراديوي القائمة على زمن الانتشار التفاضلي للموجات الكهرومغناطيسية المشعة من المصدر إلى محطة الاستقبال.

​

يتكون المجمع من 3 أجهزة استقبال إشارة راديو Vera-NG (المحطة التالية) تغطي 360 درجة سمت ، كل محطة أخذت زاوية أكبر من 120 درجة الحكايات وتعمل محطة المعالجة المركزية بجهاز استقبال راديو في الوسط كمحطة راديو ثانوية وسيعمل الكمبيوتر المركزي على توليف الاقتران ، وكلها متزامنة مع الإشارة المستقبلة.

وبالتالي ، الحسابات المبكرة وتحديد إحداثيات المسافة ، السمت ، وحدات النيران لوحدات الارتفاع لتدمير الأهداف ، بما في ذلك الطائرات الشبح مثل F- 22 ، F-35 ، B-2 .

ميزات الاستطلاع التكتيكي المعقد Vera passive-NG: نطاق تردد التشغيل: 88 ميجاهرتز - 18 جيجاهرتز الاستطلاع عن بعد: 400 كيلومتر مع خطأ 20 متر ؛ يمكن لعدد الأهداف أن يلتصق بـ 200 هدف في وقت واحد.

توفير معلمات موضوعية ثلاثي الأبعاد ، 360 درجة ووقت تحديث المعلمات: 1-5 ثواني ويمكن أن تعمل في جميع الظروف الجوية. يمكن لـ Vera-NG اكتشاف الأهداف من مسافة بعيدة جدًا دون أن يتم اكتشافها.

​

حجم ووزن الهوائي: 500 × 1720 مم / 175 كجم لهوائي محطة المعالجة المركزية ، 500 × 1720 مم / 125 كجم للمحطة التالية. عدد مستقبلات الراديو: 4 محطات ، بما في ذلك المحطات القريبة 1 و 2 و 3 ومحطة المعالجة المركزية.

كشف وتوفير الإنذار المبكر لإشعاع الهدف البعيد من الراديو مثل الرادار ، يحدد المستجيبون لمعدات تشويش الأسلحة المستجيبين لمعدات DME / TACAN المعادية (IFF) ، وأنظمة ربط البيانات ، ومعدات المراقبة ، والملاحة ، وتحديد المواقع والاتصالات .

التشويش الصعب ويكاد يكون من المستحيل تدميره بواسطة الصواريخ المضادة للإشعاع لقتل الرادار, تموضع الهدف والتمسك به في الهواء ، على سطح اليابسة والبحر بشكل مثالي ، مما يوفر معلمات كافية في الوقت الحقيقي.

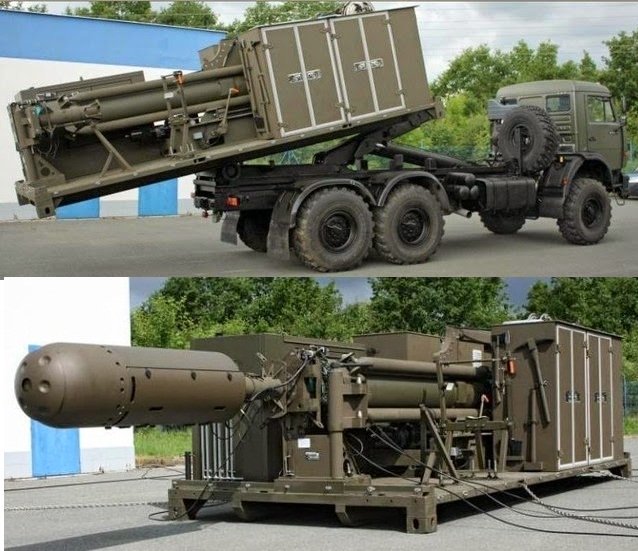

جميع مكونات المجمع مركب على شاحنة Kamaz 6 x 6 مع قدرة عالية على المناورة ، والتهيئة التلقائية للرفع والدوران لضمان القدرة على نشر جميع معدات الانتعاش السريع.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[صدى الهزيم]

في السابق سعت الصين للحصول على الرادار لكن ضغط أمريكا على التشيك حال دون المضي قدما في الصفقة
الولايات المتحدة من زبناء المنظومة بالمناسبة ​



[larbi]

العنوان



[Ejder yalcin]

تونس اهتمت بردار vera ng للكشف السلبي وتم معاينته بمقر الشركة المنتجة له بالتشيك ضمن وفد عسكري بقيادة وزير الدفاع الأسبق وهذا الرابط

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[Senator]

ربعنا نايمين .
نحتاج مثله في تبوك ، وفي حفر الباطن ، نسينا أحداث بقيق .



[m2abuassi]

العراق أثناء حكم صدام حسين حاولت الحصول عل الرادار تامارا الذي يعتبر الجيل الأول من هذا الرادار لمواجهة الستيلث .



[Ozone]

في السابق سعت الصين للحصول على الرادار لكن ضغط أمريكا على التشيك حال دون المضي قدما في الصفقة
الولايات المتحدة من زبناء المنظومة بالمناسبة ​

العراق أثناء حكم صدام حسين حاولت الحصول عل الرادار تامارا الذي يعتبر الجيل الأول من هذا الرادار لمواجهة الستيلث .

مصدر ؟



[m2abuassi]

مصدر

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

القصة قديمة حدثت بعد أواسط التسعينات ولها روايتان
الأولى أن العراق حصل عليها والدفع كان عل طريق برنامج النفط مقابل الغذاء والثانية أن أمريكا ضغطت عل التشيك وفشلت المحاولة وأظن الرواية الثانية أصح .



[khalaf]

ربعنا نايمين .
نحتاج مثله في تبوك ، وفي حفر الباطن ، نسينا أحداث بقيق .

مرحبا اخوي سيناتور.
السعودية لديها ابحاث في المجال الصناعي للرادارات السلبيه
تصنع عينه من الرادارات السلبيه عبر معهد الامير سلطان للدراسات والبحوث الدفاعية
​

3- معمل أنظمة الميكروويف والهوائيات والردار
الهدف من تأسيس المعمل:
بناء وتنمية القدرات الوطنية في مجالات الكهرومغناطيسية ودوائر الميكروويف، والهوائيات، ورادارات الاستشعار عن بعد بما يخدم القوات المسلحة السعودية.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

إهتمامات المعمل:

• تصميم و انتاج واختبار الهوائيات.
• تصميم و انتاج دوائر الميكروويف.
• تصميم الرادارات و انظمة استخلارات الاشارة.

إمكانيات وتجهيزات المعمل:
يهتم المعمل بتصنيع وقياس واختبار اللوحات المطبوعة ودوائر الميكروويف والهوائيات وأنظمة الرادارات وذلك كما يلي:

• برامج محاكاة الكهرومغناطيسية:
  تم تجهيز المعمل بمجموعة كبيرة من أقوى برامج المحاكاة الخاصة بالأنظمة الكهرومغناطيسية وأيضا محطات العمل فائقة الحوسبة وعالية السرعة والتي تحتوي على معالجات إنتل زيون وذاكرة عشوائية تصل إلى 1 تيرا بايت ومسرعات رسومية عالية الجودة وسعات تخزينة كبيرة.
•
• قياس الهوائيات:


• يوجد بالمعمل غرفة معزولة NSI والتي يتم فيها قياس الهوائيات بنظام المجال القريب والقادرة على قياس الهوائيات في الترددات من 1 جيجا هيرتز إلى 40 جيجا هرتز. نظام Opteos الكهروضوئي وهو نظام قادر على قياس الهوائيات ودوائر ال DC لتردد يصل إلى 110 جيجا هرتز.

الأنشطة البحثية:

• تطوير أنظمة الهوائيات المتقدمة.
•
• تطوير مصفوفات النطاقات فائقة الاتساع التدريجية الرقمية وتقنيات تشكيل الأشعة.
• دراسة تطبيقات المواد الاصطناعية للهوائيات والانتشار.
• دراسة انتشار موجات الرادار والتصوير بالموجات الدقيقة.
• أبحاث التصوير الطبي الحيوي والعلاج الإشعاعي.
• تطوير الرادار الثابت المتعدد الخامل.
• تطوير التعريف البرامجي للرادار الملموس.
• تطوير وتصنيع دوائر الميكروويف المتكاملة.

كما ان السعودي تبحث نقل تقنيات الرادارات الاوكرانية عائلة 80K6 والرادار السلبي Kolchuga

الرادار بمدى عالي وقدرات جبارة بالاصل سوفييتي " تشيكي " ويصنع في اوكرانيا.
- اسرائيل احد المشغلين للنظام بالمناسبة

​

مصادر:

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

مساعد وزير الدفاع في اوكرانيا انتنوف ، نيبتون ، فيلخا على الطاوله

شرح بعض المسميات التي وردت في المقال. نظام الدر هو نظام Vilkha وهو نظام راجمة صواريخ عالية الدقة مطورة عن الـ BM30 صاروخ كروز بحري Anti-ship مضادات دروع نظام رايبرد 3 هو درون رابط للمعلومات الخاصه بالدرون...

defense-arab.com

​



[صدى الهزيم]

مصدر ؟

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[abo alqasem]
