لذلك المقارنات تكون بين المنظومات وليس العتاد لوحده ..
مصر لا تملك الباتريوت..
لا عرف صراحة ما وصلت له او أغراض صفقة الاس مع السعودية ولكن بشأن امتلاك مصر للباتريوت هذا لينك بعض صفقات الشرق الأوسط ومن ضمنهم مصر اشترت من امريكا ب ٣،٣ مليار دولار أف ١٦ بلوك ٤٠ و انظمة الدفاع الجوي ومن ضمنهم الباتريوت
لم يتم عقد ولا صفقة للباتريوتلا عرف صراحة ما وصلت له او أغراض صفقة الاس مع السعودية ولكن بشأن امتلاك مصر للباتريوت هذا لينك بعض صفقات الشرق الأوسط ومن ضمنهم مصر اشترت من امريكا ب ٣،٣ مليار دولار أف ١٦ بلوك ٤٠ و انظمة الدفاع الجوي ومن ضمنهم الباتريوت
لم يتم عقد ولا صفقة للباتريوت
مصر تعاقدت على 24 اف16 بلوك50/52 لوحدها بمبلغ 3,2 مليار دولار
WASHINGTON, October 9, 2009 – The Defense Security Cooperation Agency notified Congress today of a possible Foreign Military Sale to Egypt of 24 F-16C/D Block 50/52 Aircraft and associated parts weapons and equipment, as well as other Non-MDE equipment and construction services. The total value, if all options are exercised, could be as high as $3.2Billion.
[/During his nine-nation visit, Cohen announced on March 11 the sale to Egypt of 200 M1A1 tank kits, 24 F-16C/D fighter aircraft, and one Patriot Advanced Capability-3 (PAC-3)missile battery. While Cairo has already bought 555 M1A1 tank kits, 154 F-16C/D and 40 F-16A/B fighters, this marks its first purchase of the Patriot, designed to defend against short- and medium-range ballistic missiles. The PAC-3 missiles that Cohen pledged to the Egyptians—more advanced than Patriots previously supplied to Israel, Kuwait and Saudi Arabia—are currently under development and have yet to be delivered to U.S. forces.
لم يتم عقد ولا صفقة للباتريوت
مصر تعاقدت على 24 اف16 بلوك50/52 لوحدها بمبلغ 3,2 مليار دولار
WASHINGTON, October 9, 2009 – The Defense Security Cooperation Agency notified Congress today of a possible Foreign Military Sale to Egypt of 24 F-16C/D Block 50/52 Aircraft and associated parts weapons and equipment, as well as other Non-MDE equipment and construction services. The total value, if all options are exercised, could be as high as $3.2Billion.
لم يتم عقد ولا صفقة للباتريوت
مصر تعاقدت على 24 اف16 بلوك50/52 لوحدها بمبلغ 3,2 مليار دولار
WASHINGTON, October 9, 2009 – The Defense Security Cooperation Agency notified Congress today of a possible Foreign Military Sale to Egypt of 24 F-16C/D Block 50/52 Aircraft and associated parts weapons and equipment, as well as other Non-MDE equipment and construction services. The total value, if all options are exercised, could be as high as $3.2Billion.
هذا نقاش مفروغ منه , انا وضعت لك موقع حكومي امريكي وليس صحيفة
اخي الكريم المنظومة قوية بلا شك لكن لا يوجد منظومة للتامين ١٠٠٪ فلا داعي للمبالغة ب اي منظومة دفاع جوي بهذا الشكل
هذه هي صحيفتي التي اتحدث عنها
بسم الله الرحمان الرحيم
Patriot MIM-104
نظام دفاع جوي بعيد المدى غني عن التعريف
من صنع شركة Raytheon و Lockheed Martin
يستطيع العمل في جميع الاحوال الجوية
يمكنه تدمير المقاتلات والصواريخ البالستية وصواريخ كروز والطائرات بدون طيار و المروحيات
يتوفر نظام الباتريوت الحديث على نسختين من الصواريخ PAC-2 GEM-T و PAC-3 او PAC-3 MSE ويمكن دمجهما بنفس القاذف جنبا الى جنب لتكوين حماية شاملة ضد مختلف العدائيات
نسخ الباتريوت منذ أول ظهور له :
MIM-104A
MIM-104B (PAC-1)
MIM-104C (PAC-2)
MIM-104D (PAC-2-GEM)
MIM-104D (PAC-2-GEM-T)
MIM-104F (PAC-3)
MIM-104F (PAC-3 MSE)
النسخة MIM-104A
أول نسخة تم تصنيعها كانت موجهة حصرا لدفاع ضد المقاتلات
النسخة MIM-104B (PAC-1)
نسخة محسنة عن الصاروخ الأول تم فيها تطوير البرمجيات الخاصة بالتتبع بالصاروخ اضافة لتغيير الرأس الحربي
النسخة MIM-104C (PAC-2)
أول اختبار لصاروخ تم سنة 1987 وأول دخول للخدمة كان سنة 1990 قبل فترة قليلة من بدأ حرب الخليج
الصاروخ يعمل بالوقود الصلب مما يسمح له بالتسارع لسرعة 5 ماخ
تمت زيادة قدرات الصاروخ بشكل كبير عبر تطوير الالكترونيات ونظام المعالجة لتصدي للاهداف التي تطير على سرعات مرتفعة جدا
كما تم تقليص التأخر مابين اطلاق الصواريخ
الباك-1 كان لديه تأخر ب 3-4 ثواني بين اطلاق الصواريخ
اما الباك-2 فأصبح الوقت متزامنا تقريبا
اضافة أنه اصبح الصاروخ يعتمد رأس حربي شديد الانفجار
المدى : +100 كلم
الارتفاع : 25 كلم
رأس حربي : 91 كلغ
السرعة : +5 ماخ
MIM-104D (PAC-2-GEM)
guidance enhanced missile
تم تطوير اضافي لصواريخ الباك 2 عبر تحسين توجيه الصاروخ والذي اتاح زيادة سرعة الاتصال بين محطة التحكم والصاروخ مما سمح بزيادة احتمال نجاح الاعتراض بشكل كبير
اصبح الصاروخ يمتلك قدرات صد الصواريخ البالستية التكتيكية
anti-tactical ballistic missile (ATBM)
MIM-104D (PAC-2-GEM-T)
Guidance Enhanced Missile-Tactical (GEM-T)
وهو أخر نسخة من الباك 2 وهو المعتمد حاليا حول العالم من انتاج رايثون
(يمكن تطوير كل صواريخ الباك2 القديمة الى النسخة GEM-T)
وتمت الترقية عبر تزويده بال track-via-missile (TVM)
وهو نظام يقوم بتصحيح مسار الصاروخ بالمرحلة الاخيرة من الاعتراض بارسل البيانات باستخدام ال track-via-missile (TVM) عبر الرادار الارضي الى محطة التحكم والاشتباك لاجراء عمليات حسابية تصحيحية للمسار النهائي للاعتراض
تم تعاد البيانات عبر ال TVM الى الصاروخ
كذالك تم تطوير فتيل جديد لصاروخ new fuse
و ادخال مدبدب جديد منخفض الضوضاء
مما يزيد من حساسية باحت الصاروخ لكشف الاهداف المنخفضة المقطع الراداري
التطوير أعطى لل GEM-T قدرات أعلى لصد الصواريخ البالستية التكتيكية anti-tactical ballistic missile (ATBM)
وصواريخ الكروز كذالك متفوقا على النسخ السابقة
ويعتبر مكمل لصواريخ ال PAC-3 عبر اشتغالهما معا
المدى : 160 كلم
(صاروخ الاس300 مداه 150كلم)
الارتفاع : 25 كلم
الرأس حربي : 91 كلغ ( شديد الانفجار)
السرعة : +5 ماخ
MIM-104F (PAC-3)
صاروخ جديد مغاير بالمهام والحجم (أصغر بكتير من الباك 2) والخصائص من انتاج شركة لوكيد مارتن (باك-2 انتاج رايثون)
تم انتاجه خصيصا لصد الصواريخ البالستية والصواريخ التكتيكية وصواريخ الكروز
وهو مانجح فيه بشكل كبير جدا مما أدخله التاريخ بقيادة الدفاع الجوي الملكي السعودي
كأول نظام دفاع جوي بالعالم موثوق ومجرب يسقط المئات من الاهداف البالستية والكروز والدرونز
تم تطوير الصاروخ بتكنولوجية hit-to-kill
يقوم الصاروخ عبر وسائل التوجيه المتقدمة التي يمتلكها وبلاستفادة من طاقته الحركية الكبيرة باستهداف الصاروخ المعادي عبر الاصطدام به مباشرة وتدميره
باحت مليمتري على الموجة KA-Band
أي في نطاق ترددي مرتفع مابين 27 و 40 GHz
العمل على هذا النطاق يوفر Resolution عالية لا من حيت تحديد المدى ولا من حيد دقة تحديد الاتجاه الزاوي للهدف . بالاضافة الى هذا يوفر الأمر سرعة مسح أكبر و Gain أعلى ومخروط أكتر تركيزا من طاقة الرادار , ما يعني مدى أكبر في التتبع ضد الاهداف الأكتر سرعة , كما أنه يوفر دقة أعلى في الاصابة عندما يتطلب الأمر من الصاروخ أن يكون تصادميا
Hit to kill
المدى : 70 كلم
المدى ضد الصواريخ البالستية : 20 كلم
السرعة : +5 ماخ
الرأس الحربي : Hit to kill
الأول صاروخ THAAD
التاني صاروخ PAC-3
MIM-104F (PAC-3 MSE)
missile segment enhancement
تطوير من شركة لوكيد مارتن
تم تطوير الصاروخ عبر زيادة مداه
وزيادة السرعة بشكل كبير ايضا عبر محرك أقوى
زيادة وتكبير الزعانف مكنه من زيادة القدرة على المناورة ضد الصواريخ البالستية الأحدت ذات السرعات الكبيرة جدا
المدى : غير معروف (ممكن 100 أو + )
المدى ضد الصواريخ البالستية : 35 كلم
السرعة : +5 ماخ
الرأس الحربي : Hit to kill
الاول PAC-3
التاني PAC-3 MSE
التالت THAAD
الرابع THAAD ER
يتوفر نظام الباتريوت على 4 وظائف تشغيلية رئيسية :
الاتصالات
القيادة والتحكم
الرادار
توجيه الصواريخ
لتشكل هذه الوظائف الاربعة دفاع جوي منيع وأمن دا تنسيق تام ومتكامل
مكونات بطارية الباتريوت
تحتوي كل بطارية باتريوت على 5 مكونات رئيسية :
الرادار
عربة قواذف الصواريخ
محطة التحكم والاشتباك
عربة الهوائي
عربة مولد الطاقة الكهربائية
الرادار AN/MPQ-53/65
تم تصنيع رادار جديد يغطي 360 درجة بتقنيات حديثة ليحل مكان الرادار القديم AN/MPQ-53/65 من نوع PESA بتغطية 120 درجة والذي اظهر قدرات كبيرة جدا ولم يفشل نهائيا بمهام الاعتراض ضمن قيادة الدفاع الجوي الملكي السعودي
الرادار الجديد سيكون رادار جبار بمعنى الكلمة
تم فعليا عقد صفقة له من طرف الجيش الأمريكي شملت 6 ردارات ويرتقب دخوله الخدمة قريبا
الرادار من نوع AESA بتقنية Gan يغطي 360 درجة عبر 3 رادارات
تقول الشركة بان الرادارات الجانبية تغطي ضعفي مدى الرادار القديم
الرادارات الجانبية على حسب كلام الشركة +440 كلم
الرادار الرئيسي يقدر ب +600 كلم
اضافة أنه أسرع ويقوم بتتبع أهداف أكتر من الرادار السابق ضمن مدى طويل جدا
عربة قواذف الصواريخ
M901 Lunching station

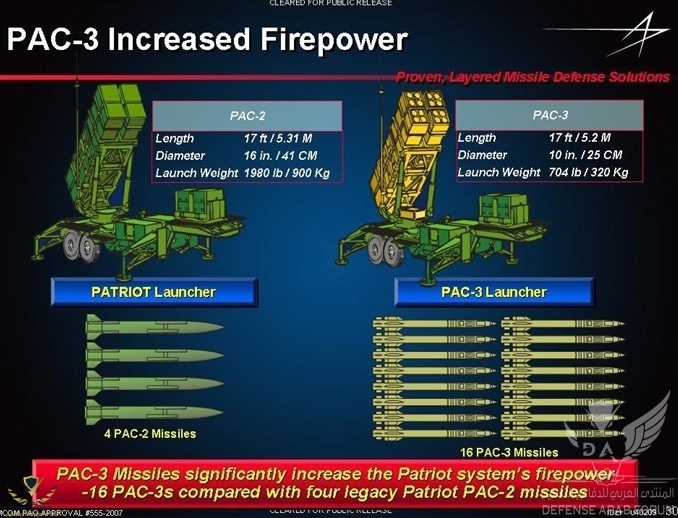

( عربة واحدة من الباك 3 يمكنها استيعاب 16 صاروخ )
( عربة واحدة من الباك 2 يمكنها استيعاب 4 صواريخ )
يمكن دمج عربة واحدة بالنوعين باك 2 وباك 3
يتم ربط القواذف مع محطة التحكم عبر كابل الألياف البصرية او VHF
مشاهدة المرفق 245909
محطة التحكم والاشتباك
engagement control station
عربة صاري الهوائي
OE-349 Antenna Mast Group (AMG)
يعتبر العمود الفقري للاتصالات مابين وحدات نظام الباتريوت
عربة مولد الطاقة الكهربائية
The EPP-III Electric Power Plant
تحمل العربة مولدين يعملان بالديزل
يوفران 150 KW من الطاقة الكهربائية
الدول العربية المالكة للباتريوت
بنسختيه PAC-2/3
المملكة العربية السعودية
الامارات العربية المتحدة
الكويت
قطر
وقد سبق ووقعت مملكة البحرين على بطاريتين باتريوت
شملت الصاروخين PAC-3 MSE / PAC-2 GEM-T
وبانتظار توقيع المغرب ان شاء الله هذه السنة لما بين 2-4 بطاريات
تستاهلمكافأةمن الأدارة على هذا المجهود و الموضوع الجميل
ترقية عضوية مثلاً
من المعلوم انها Kit ل ٢٠٠ لان مصر تصنع الباقي محليا في مصانعها الحربية
الباتريوت الاماراتي يستحق موضوع خاص به لوحده, فعلا ابلى البلاء الحسن
اتمنى ننهي هذا النقاش العقيم فمصر لا تمتلك الباتريوت
@Ivar وضع لك موقع رايتون بنفسها
تقصد الصاروخين الي تم اعتراضهم في الرياض صحيح الاول سقط في شارع على الرصيف وثاني بعد الاعتراض نزل على بيت المصري رحمه الله
اتمنى ننهي هذا النقاش العقيم فمصر لا تمتلك الباتريوت
الاخ
The 16 Patriot Member Nations are:
Published On: 01/08/2018
- United States of America
- The Netherlands
- Germany
- Japan
- Israel
- Kingdom of Saudi Arabia
- Kuwait
- Taiwan
- Greece
- Spain
- Republic of Korea
- United Arab Emirates
- Qatar
- Romania
- Poland
- Sweden
Last Updated: 04/03/2019
Country users |
Germany, Poland, Greece, Netherlands, Spain, United States, Bahrain, Egypt, Israel, Jordan, Kuwait, Taiwan, South Korea, Saudi Arabia, Japan |
•–•اتمنى ننهي هذا النقاش العقيم فمصر لا تمتلك الباتريوت
الاخ
The 16 Patriot Member Nations are:
Published On: 01/08/2018
- United States of America
- The Netherlands
- Germany
- Japan
- Israel
- Kingdom of Saudi Arabia
- Kuwait
- Taiwan
- Greece
- Spain
- Republic of Korea
- United Arab Emirates
- Qatar
- Romania
- Poland
- Sweden
Last Updated: 04/03/2019
