بسم الله الرحمان الرحيم

Patriot MIM-104




نظام دفاع جوي بعيد المدى غني عن التعريف
من صنع شركة Raytheon و Lockheed Martin

يستطيع العمل في جميع الاحوال الجوية
يمكنه تدمير المقاتلات والصواريخ البالستية وصواريخ كروز والطائرات بدون طيار و المروحيات


يتوفر نظام الباتريوت الحديث على نسختين من الصواريخ PAC-2 GEM-T و PAC-3 او PAC-3 MSE ويمكن دمجهما بنفس القاذف جنبا الى جنب لتكوين حماية شاملة ضد مختلف العدائيات



نسخ الباتريوت منذ أول ظهور له :

MIM-104A
MIM-104B (PAC-1)
MIM-104C (PAC-2)
MIM-104D (PAC-2-GEM)
MIM-104D (PAC-2-GEM-T)
MIM-104F (PAC-3)
MIM-104F (PAC-3 MSE)




النسخة MIM-104A

أول نسخة تم تصنيعها كانت موجهة حصرا لدفاع ضد المقاتلات

النسخة MIM-104B (PAC-1)

نسخة محسنة عن الصاروخ الأول تم فيها تطوير البرمجيات الخاصة بالتتبع بالصاروخ اضافة لتغيير الرأس الحربي




النسخة MIM-104C (PAC-2)

أول اختبار لصاروخ تم سنة 1987 وأول دخول للخدمة كان سنة 1990 قبل فترة قليلة من بدأ حرب الخليج
الصاروخ يعمل بالوقود الصلب مما يسمح له بالتسارع لسرعة 5 ماخ
تمت زيادة قدرات الصاروخ بشكل كبير عبر تطوير الالكترونيات ونظام المعالجة لتصدي للاهداف التي تطير على سرعات مرتفعة جدا
كما تم تقليص التأخر مابين اطلاق الصواريخ

الباك-1 كان لديه تأخر ب 3-4 ثواني بين اطلاق الصواريخ
اما
الباك-2 فأصبح الوقت متزامنا تقريبا

اضافة أنه اصبح الصاروخ يعتمد رأس حربي شديد الانفجار

المدى : +100 كلم
الارتفاع : 25 كلم
رأس حربي : 91 كلغ
السرعة : +5 ماخ




MIM-104D (PAC-2-GEM)
guidance enhanced missile


تم تطوير اضافي لصواريخ الباك 2 عبر تحسين توجيه الصاروخ والذي اتاح زيادة سرعة الاتصال بين محطة التحكم والصاروخ مما سمح بزيادة احتمال نجاح الاعتراض بشكل كبير
اصبح الصاروخ يمتلك قدرات صد الصواريخ البالستية التكتيكية

anti-tactical ballistic missile (ATBM)




MIM-104D (PAC-2-GEM-T)
Guidance Enhanced Missile-Tactical (GEM-T)


وهو أخر نسخة من الباك 2 وهو المعتمد حاليا حول العالم من انتاج رايثون

(يمكن تطوير كل صواريخ الباك2 القديمة الى النسخة GEM-T)

وتمت الترقية عبر تزويده بال
track-via-missile (TVM)
وهو نظام يقوم بتصحيح مسار الصاروخ بالمرحلة الاخيرة من الاعتراض بارسل البيانات باستخدام ال track-via-missile (TVM) عبر الرادار الارضي الى محطة التحكم والاشتباك لاجراء عمليات حسابية تصحيحية للمسار النهائي للاعتراض
تم تعاد البيانات عبر ال
TVM الى الصاروخ

كذالك تم تطوير فتيل جديد لصاروخ
new fuse
و ادخال مدبدب جديد منخفض الضوضاء
مما
يزيد من حساسية باحت الصاروخ لكشف الاهداف المنخفضة المقطع الراداري

التطوير أعطى لل GEM-T قدرات أعلى لصد الصواريخ البالستية التكتيكية anti-tactical ballistic missile (ATBM)
وصواريخ الكروز كذالك متفوقا على النسخ السابقة
ويعتبر مكمل لصواريخ ال PAC-3 عبر اشتغالهما معا

المدى : 160 كلم
(صاروخ الاس300 مداه 150كلم)
الارتفاع : 25 كلم
الرأس حربي : 91 كلغ ( شديد الانفجار)
السرعة : +5 ماخ




MIM-104F (PAC-3)

صاروخ جديد مغاير بالمهام والحجم (أصغر بكتير من الباك 2) والخصائص من انتاج شركة لوكيد مارتن (باك-2 انتاج رايثون)


تم انتاجه خصيصا لصد الصواريخ البالستية والصواريخ التكتيكية وصواريخ الكروز
وهو
مانجح فيه بشكل كبير جدا مما أدخله التاريخ بقيادة الدفاع الجوي الملكي السعودي
كأول نظام دفاع جوي بالعالم موثوق ومجرب يسقط المئات من الاهداف البالستية والكروز والدرونز

تم تطوير الصاروخ بتكنولوجية
hit-to-kill
يقوم الصاروخ عبر وسائل التوجيه المتقدمة التي يمتلكها وبلاستفادة من طاقته الحركية الكبيرة باستهداف الصاروخ المعادي عبر الاصطدام به مباشرة وتدميره

باحت مليمتري على الموجة
KA-Band
أي في نطاق ترددي مرتفع مابين 27 و 40 GHz

العمل على هذا النطاق يوفر
Resolution عالية لا من حيت تحديد المدى ولا من حيد دقة تحديد الاتجاه الزاوي للهدف . بالاضافة الى هذا يوفر الأمر سرعة مسح أكبر و Gain أعلى ومخروط أكتر تركيزا من طاقة الرادار , ما يعني مدى أكبر في التتبع ضد الاهداف الأكتر سرعة , كما أنه يوفر دقة أعلى في الاصابة عندما يتطلب الأمر من الصاروخ أن يكون تصادميا
Hit to kill

المدى : 70 كلم
المدى ضد الصواريخ البالستية : 20 كلم
السرعة : +5 ماخ
الرأس الحربي : Hit to kill

الأول صاروخ THAAD
التاني صاروخ PAC-3






MIM-104F (PAC-3 MSE)
missile segment enhancement


تطوير من شركة لوكيد مارتن

تم تطوير الصاروخ عبر زيادة مداه
وزيادة السرعة بشكل كبير ايضا عبر محرك أقوى

زيادة وتكبير الزعانف مكنه من زيادة القدرة على المناورة ضد الصواريخ البالستية الأحدت ذات السرعات الكبيرة جدا

المدى : غير معروف (ممكن 100 أو + )
المدى ضد الصواريخ البالستية : 35 كلم
السرعة : +5 ماخ
الرأس الحربي : Hit to kill

الاول PAC-3
التاني PAC-3 MSE
التالت THAAD
الرابع THAAD ER







يتوفر نظام الباتريوت على 4 وظائف تشغيلية رئيسية :
الاتصالات
القيادة والتحكم
الرادار
توجيه الصواريخ
لتشكل هذه الوظائف الاربعة دفاع جوي منيع وأمن دا تنسيق تام ومتكامل




مكونات بطارية الباتريوت

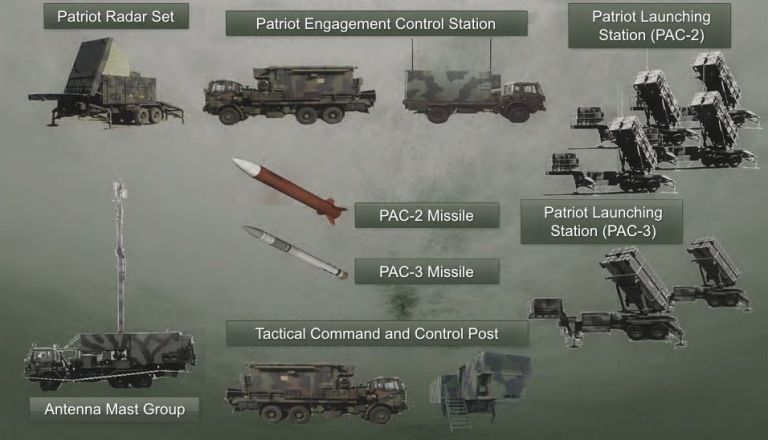

تحتوي كل بطارية باتريوت على 5 مكونات رئيسية :


الرادار
عربة قواذف الصواريخ
محطة التحكم والاشتباك
عربة الهوائي
عربة مولد الطاقة الكهربائية





الرادار AN/MPQ-53/65

تم تصنيع رادار جديد يغطي 360 درجة بتقنيات حديثة ليحل مكان الرادار القديم AN/MPQ-53/65 من نوع PESA بتغطية 120 درجة والذي اظهر قدرات كبيرة جدا ولم يفشل نهائيا بمهام الاعتراض ضمن قيادة الدفاع الجوي الملكي السعودي




الرادار الجديد سيكون رادار جبار بمعنى الكلمة
تم فعليا عقد صفقة له من طرف الجيش الأمريكي شملت 6 ردارات ويرتقب دخوله الخدمة قريبا
الرادار من نوع
AESA بتقنية Gan يغطي 360 درجة عبر 3 رادارات
تقول الشركة بان الرادارات الجانبية تغطي ضعفي مدى الرادار القديم
الرادارات الجانبية على حسب كلام الشركة
+440 كلم
الرادار الرئيسي يقدر ب +600 كلم
اضافة أنه أسرع ويقوم بتتبع أهداف أكتر من الرادار السابق ضمن مدى طويل جدا

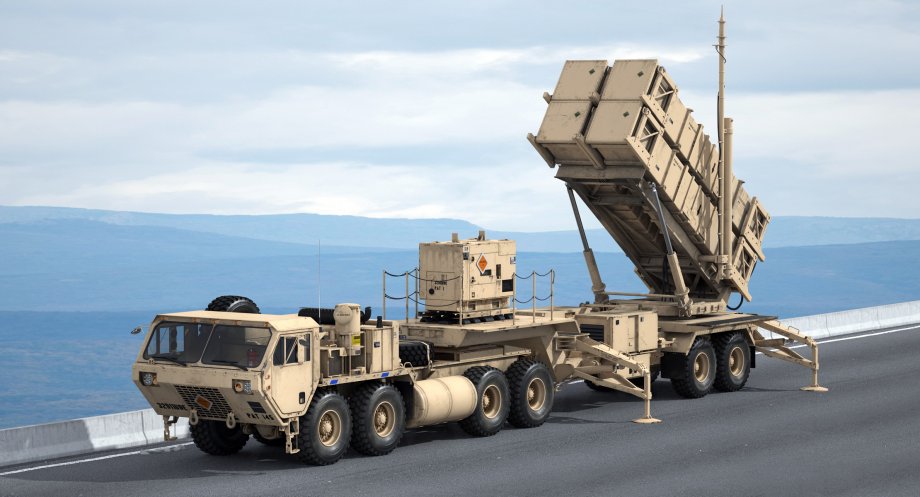

عربة قواذف الصواريخ
M901 Lunching station


( عربة واحدة من الباك 3 يمكنها استيعاب 16 صاروخ )

( عربة واحدة من الباك 2 يمكنها استيعاب 4 صواريخ )
يمكن دمج عربة واحدة بالنوعين باك 2 وباك 3

يتم ربط القواذف مع محطة التحكم عبر كابل الألياف البصرية او VHF


محطة التحكم والاشتباك
engagement control station




عربة صاري الهوائي
OE-349 Antenna Mast Group (AMG)


يعتبر العمود الفقري للاتصالات مابين وحدات نظام الباتريوت




عربة مولد الطاقة الكهربائية
The EPP-III Electric Power Plant


تحمل العربة مولدين يعملان بالديزل
يوفران 150 KW من الطاقة الكهربائية





الدول العربية المالكة للباتريوت
بنسختيه PAC-2/3

المملكة العربية السعودية
الامارات العربية المتحدة
الكويت
قطر

وقد سبق ووقعت مملكة البحرين على بطاريتين باتريوت
شملت الصاروخين PAC-3 MSE / PAC-2 GEM-T

وبانتظار توقيع المغرب ان شاء الله هذه السنة لما بين 2-4 بطاريات


التعديل الأخير:

Serbouti

عضو مميز
إنضم
20 أبريل 2013
المشاركات
2,388
مستوى التفاعل
10,086
النقاط
955
الدولة
Morocco
عندما يبرع الباتريوت فيما فشل فيه الأخرون
( المتخصصون ! )


بينما فشلت بقية الانظمة قصيرة المدى المختصة بقنص الدرون والكروز متل البانتسير
والتي تعتبر مهمته الاساسية لحماية الانظمة البعيدة المدى متل اس300/400 والباتريوت كذالك !






نجح الباتريوت تحت قيادة الدفاع الجوي الملكي السعودي
وهو ما ادخله التاريخ من أوسع ابوابه كأكتر نظام دفاع جوي بالعالم اسقاطا للأهداف
ولا ينافسه في ذالك ولا نظام شرقي أو غربي !!



عبر اسقاطه مئات الاهداف الارهابية الحوثية
مابين صواريخ بالستية ايرانية الصنع مختلفة الانواع والامدية
وصواريخ كروز و طائرات بدون طيار انتحارية

وقد حقق الباتريوت الملكي السعودي نسبة اعتراض فاشلة منعدمة 0% ضمن المناطق التي كلف بحمايتها
( على غرار عدم تواجده بمنطقة بقيق ولو أصر الحاسدون )




الهجوم التلاتي الحوتي على ينبع

من بين أكبر العمليات الارهابية لمليشيات الحوثي يوم 21/02/2020
حصل هجوم حوثي تلاتي بصواريخ بالستية وكروز وطائرات بدون طيار بنفس الوقت على مدينة ينبع السعودية

الهجوم باعتراف الحوثيين كان بنفس الوقت ب

12 طائرة بدون طيار صماد3
2 صواريخ كروز
1 صاروخ بالستي




الهجوم الحوثي الارهابي كان ذكي للغاية وحاول اختراق الدفاع الجوي السعودي باللعب على مختلف انماط البحت modes الخاصة بالرادارات

فالتهديد الاساسي للحوثي يكمن بالصواريخ البالستية لذالك الرادارات السعودية غالبا ما تكون مبرجمة للمود ABM المضاد لصواريخ والطائرات النفاثة
على هذا المود ABM فحتى لو تم رصد اهداف بطيئة متل الكروز والدرون ان يتم تصنيفها Clutters وقد لا تؤخد بعين الاعتبار ..
لكن الدفاع الجوي السعودي اليقض أفشل الهجوم الحوثي على ينبع لأنه يوفر رادارات مختلفة الانماط على حدوده مع اليمن والتي بفضلها تم اكتشاف الاجسام البطيئة من درونات وكروز وتم التعامل معها من الباتريوت وبالتالي افشال الهجوم الارهابي الكبير للحوثي .







التعديل الأخير:

Moroccan Sniper

الحمدُ للهِ الذي عافَانِي مِمَّا ابْتلاكَ به
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
23 يوليو 2008
المشاركات
15,793
مستوى التفاعل
42,850
النقاط
10,751
موضوع رائع جدا وغني بالمعلومات الباتريوت احسن نظام دفاع جوي وسجله القتالي حافل جدا عكس المزهريات..إن شاء الله موعدنا معه في موقع DSCA.


ضد التيار

عضو مميز
إنضم
2 سبتمبر 2009
المشاركات
2,223
مستوى التفاعل
4,439
النقاط
1,160
الدولة
Morocco
عرضتو ايجابياته اعرضوا سلبياته طيب!!
اهم سلبياته كانت زاوية الردار لا تغطي 360 درجة الان النسخة الحديثة تم تداركها لهذا سلبياته لا تذكر مقارنة بمثيلاته لهذا لا تستهل الذكر


Nashab

لا تمت قبل أن تكون نداً
عضو مميز
إنضم
30 يناير 2017
المشاركات
6,920
مستوى التفاعل
17,629
النقاط
1,435
الدولة
Jordan
رائع يا Serbouti @Serbouti الله يعطيك ألف عافية ، و يا ريت لو تعمل موضوع آخر او تضعه ضمن هذا الموضوع عن ربط المنظومات الأمريكية مع بعضها البعض ، مثل الفلانكس و الافينجر و الهوك و الباتريوت و الثاد و الايجس ضمن مركز قيادة و سيطرة و منظومة متكامل واحدة

أمر آخر ، كلامك أنه نسبة فعالية و نجاح النظام 100% هو غير صحيح ، لأنه هناك قليل جداً من الصواريخ سقطت في الأراضي السعودية ، يمكن أن نقول أنه نسبة النجاح 97-96% و في الحالتين النظام فعال جداً و ممتاز و نجح نجاحاً باهراً بأيدي الأخوة السعوديين

اما مسألة عدم تصديه للهجوم الدرونات و الكروز الإيراني على منشآت أرامكو في بقيق ، فأرجح أنه بسبب تشغيل المنظومات على نمط MSE المخصص للتصدي للصواريخ الباليستية ، و ليس GEM المخصص للتصدي للدرونات و الكروز ، هذا حسب علمي صراحة لم أتعمق كثيراً في منظومات Patriot


ARX160

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
21 ديسمبر 2018
المشاركات
8,105
مستوى التفاعل
22,565
النقاط
2,475
الدولة
Egypt

anti poliz

✨ spark
طاقم الإدارة
مشـرف عـــام
إنضم
3 مايو 2016
المشاركات
5,726
مستوى التفاعل
18,763
النقاط
960
الدولة
Morocco
ايجابياته تبعنا
انما سلبياته ملناش دعوة يامحيي
سيبك سيبك
سلبباته عدم وجود راداى بتغطية كاملة الامر تم تفاديه بالرادار الجديد او ضروري يكون عنده سلبيات ؟ لكي ينام بوتين قرير العين سيبك من الحاجات ديه و اتكلم لنا عن ايجابيات الاس سيريز بما انها مجربة في سوريا فعليا


Serbouti

عضو مميز
إنضم
20 أبريل 2013
المشاركات
2,388
مستوى التفاعل
10,086
النقاط
955
الدولة
Morocco
رائع يا Serbouti @Serbouti الله يعطيك ألف عافية ، و يا ريت لو تعمل موضوع آخر او تضعه ضمن هذا الموضوع عن ربط المنظومات الأمريكية بع بعضها البعض ، مثل الفلانكس و الافينجر و الهوك و الباتريوت و الثاد و الايجس ضمن مركز قيادة و سيطرة و منظومة متكامل واحدة

أمر آخر ، كلامك أنه نسبة فعالية و نجاح النظام 100% هو غير صحيح ، لأنه هناك قليل جداً من الصواريخ سقطت في الأراضي السعودية ، يمكن أن نقول أنه نسبة النجاح 97-96% و في الحالتين النظام فعال جداً و ممتاز و نجح نجاحاً باهراً بأيدي الأخوة السعوديين

اما مسألة عدم تصديه للهجوم الدرونات و الكروز الإيراني على منشآت أرامكو في بقيق ، فأرجح أنه بسبب تشغيل المنظومات على نمط MSE المخصص للتصدي للصواريخ الباليستية ، و ليس GEM المخصص للتصدي للدرونات و الكروز ، هذا حسب علمي صراحة لم أتعمق كثيراً في منظومات Patriot
مرحبا أخي نشاب
ان شاء الله يتم ذالك في أقرب الأجال
بخصوص تساؤلاتك

الاهداف التي سقطت بالاراضي السعودية لأنها اهداف غير مهمة وسقطت بالصحاري ولم تضرب أهداف مدنية أو عسكرية لذالك فهو لا يعتبر فشل انما لم يرد الدفاع الجوي اضاعة صاروخ عليها

بخصوص بقيق MSE و GEM ليسا نمط بل أنواع صواريخ الباتريوت
MSE هو أخر جيل من الباك 3 ويمكنه صد الكروز والبالستي وصواريخ التكتيكية وحتى المقاتلات لكنه يبرع بصد البالستي
GEM-T كذالك يمنه اسقاط الكروز والبالستي

بقيق لم تكن محمية بالباتريوت اضافة لعدم تواجد رادارات لكشف الاهداف البطيئة متل الكروز عكس الحدود الجنوبية لسعودية


Khaf16

رئــيـــس الأركان
إنضم
28 مارس 2019
المشاركات
1,204
مستوى التفاعل
5,189
النقاط
595
الدولة
Morocco
شكرا على المجهود الكبير .. الباتريوت منظومة مجربة و موثوقة .. نتمنى أن نراها تخدم في الجيش المغربي قريبا


Black commando

عــميد
إنضم
6 يناير 2016
المشاركات
493
مستوى التفاعل
2,309
النقاط
595

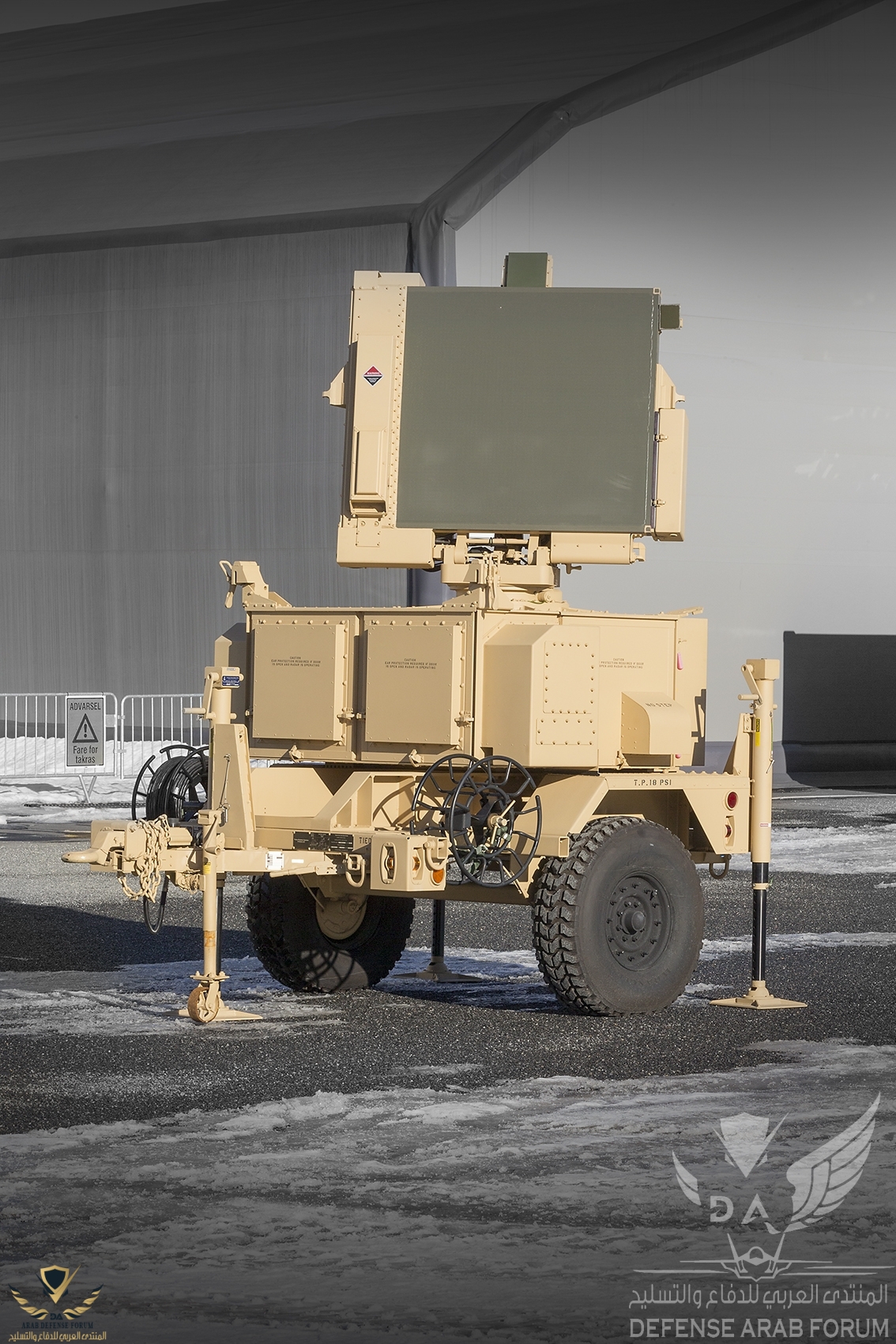

النظام يمكن دعمه كذلك برادار المراقبة و توجيه النيران AN/MPQ-64 Sentinel
