MIM-104 Patriot .. رادار يرى وصاروخ يضرب.. دليل شامل ومتكامل
تُعد منظومة MIM-104 Patriot (Phased Array Tracking Radar to Intercept on Target) واحدة من أكثر أنظمة الدفاع الجوي والصاروخي تطورًا وانتشارًا في العالم. بدأت كنظام دفاع جوي بعيد المدى لاعتراض الطائرات، ثم تطورت تدريجيًا لتصبح منظومة دفاع صاروخي قادرة على اعتراض الصواريخ الباليستية ، وصواريخ كروز، والطائرات المسيّرة، والطائرات المأهولة.
تكمن قوة Patriot الحقيقية في كونها نظام قتال متكامل يجمع بين رادار متعدد الوظائف، ومركز قيادة وسيطرة، وقواذف متحركة، وصواريخ متعددة الأدوار، وشبكة اتصالات تكتيكية قابلة للدمج مع أنظمة أخرى مثل THAAD وLink 16 وIBCS.
❖مهام منظومة Patriot
المجال | المهمة |
|---|---|
حماية المدن | الدفاع عن التجمعات السكانية من التهديدات الجوية والصاروخية |
حماية القواعد العسكرية | تأمين القواعد الجوية والبرية والبحرية ضد الهجمات المعادية |
حماية المنشآت الحيوية | حماية البنية التحتية الحساسة مثل مراكز القيادة والطاقة والموانئ |
الصواريخ الباليستية | اعتراض الصواريخ الباليستية التكتيكية وقصيرة ومتوسطة المدى |
الصواريخ الجوالة | التصدي لصواريخ كروز منخفضة الارتفاع وعالية المناورة |
الطائرات المأهولة | التعامل مع المقاتلات والطائرات الهجومية |
الطائرات بدون طيار | كشف واعتراض الطائرات المسيرة بأنواعها المختلفة |
التهديدات المتقدمة | المساهمة في التصدي لبعض التهديدات عالية السرعة مثل بعض فئات الأهداف فائقة السرعة ضمن قدرات النظام |
❖فلسفة عمل النظام
لا تُعد منظومة MIM-104 Patriot مجرد صاروخ اعتراض أو منصة إطلاق، بل تمثل شبكة قتال دفاعي متكاملة تربط بين الرادار، والقيادة والسيطرة، ووحدات الإطلاق ضمن دورة اشتباك مترابطة وسريعة الاستجابة. تبدأ هذه الدورة بمرحلة كشف التهديد ورصده مبكرًا، ثم تتبع الهدف وتحليل مساره وسرعته، يلي ذلك تصنيف الهدف وتحديد طبيعته، سواء كان طائرة أو صاروخًا باليستيًا أو صاروخ كروز أو طائرة بدون طيار.
بعد ذلك تنتقل المنظومة إلى تقييم مستوى الخطورة وتحديد أولوية الاشتباك، ثم اختيار أفضل صاروخ اعتراض وفق نوع التهديد وزمن الوصول المتوقع. وعند صدور قرار الاشتباك يتم الإطلاق، مع استمرار توجيه الصاروخ خلال مراحل الطيران حتى نقطة الاعتراض. وفي المرحلة النهائية يتم تقييم نتيجة الإصابة، وفي حال بقاء التهديد قائمًا تُنفذ إعادة الاشتباك عند الحاجة لضمان التدمير الكامل للهدف.
لا تُعد منظومة MIM-104 Patriot مجرد صاروخ اعتراض أو منصة إطلاق، بل تمثل شبكة قتال دفاعي متكاملة تربط بين الرادار، والقيادة والسيطرة، ووحدات الإطلاق ضمن دورة اشتباك مترابطة وسريعة الاستجابة. تبدأ هذه الدورة بمرحلة كشف التهديد ورصده مبكرًا، ثم تتبع الهدف وتحليل مساره وسرعته، يلي ذلك تصنيف الهدف وتحديد طبيعته، سواء كان طائرة أو صاروخًا باليستيًا أو صاروخ كروز أو طائرة بدون طيار.
بعد ذلك تنتقل المنظومة إلى تقييم مستوى الخطورة وتحديد أولوية الاشتباك، ثم اختيار أفضل صاروخ اعتراض وفق نوع التهديد وزمن الوصول المتوقع. وعند صدور قرار الاشتباك يتم الإطلاق، مع استمرار توجيه الصاروخ خلال مراحل الطيران حتى نقطة الاعتراض. وفي المرحلة النهائية يتم تقييم نتيجة الإصابة، وفي حال بقاء التهديد قائمًا تُنفذ إعادة الاشتباك عند الحاجة لضمان التدمير الكامل للهدف.
❖الخلفية التاريخية والتطوير
بدأ تطوير منظومة Patriot ضمن برنامج SAM-D (Surface-to-Air Missile, Development) في ستينيات القرن العشرين، بعدما بدأ الجيش الأمريكي بدراسة مستقبل دفاعه الجوي الميداني في ظل التطور السريع للطائرات النفاثة، وظهور الطيران المنخفض، وازدياد قدرات التشويش الإلكتروني، إلى جانب تقادم أنظمة Nike Hercules وMIM-23 HAWK التي كانت تشكل العمود الفقري للدفاع الجوي الأمريكي آنذاك.
سعى الجيش الأمريكي إلى تطوير منظومة جديدة تلبي مجموعة من المتطلبات العملياتية، أبرزها:
• القدرة على اعتراض الطائرات عالية السرعة والمناورة.
• التعامل مع الأهداف المنخفضة الارتفاع.
• مقاومة التشويش والإجراءات الإلكترونية المعادية (ECCM).
• سرعة الانتشار والحركة لدعم القوات البرية.
• أتمتة القيادة والسيطرة وتقليل زمن رد الفعل.
• القدرة على تتبع أهداف متعددة والاشتباك معها في وقت واحد.
• قابلية التطوير المستقبلي لمواجهة تهديدات جديدة مثل الصواريخ الباليستية التكتيكية.
وانطلاقًا من هذه المتطلبات، بدأ برنامج SAM-D الذي تطور لاحقًا إلى منظومة Patriot، حيث خضعت المنظومة لسلسلة طويلة من الاختبارات والتطويرات خلال السبعينيات، قبل أن تدخل الخدمة رسميًا في الجيش الأمريكي عام 1984 كنظام دفاع جوي بعيد المدى ومتعدد المهام.
التسلسل الزمني
بدأ تطوير منظومة Patriot ضمن برنامج SAM-D (Surface-to-Air Missile, Development) في ستينيات القرن العشرين، بعدما بدأ الجيش الأمريكي بدراسة مستقبل دفاعه الجوي الميداني في ظل التطور السريع للطائرات النفاثة، وظهور الطيران المنخفض، وازدياد قدرات التشويش الإلكتروني، إلى جانب تقادم أنظمة Nike Hercules وMIM-23 HAWK التي كانت تشكل العمود الفقري للدفاع الجوي الأمريكي آنذاك.
سعى الجيش الأمريكي إلى تطوير منظومة جديدة تلبي مجموعة من المتطلبات العملياتية، أبرزها:
• القدرة على اعتراض الطائرات عالية السرعة والمناورة.
• التعامل مع الأهداف المنخفضة الارتفاع.
• مقاومة التشويش والإجراءات الإلكترونية المعادية (ECCM).
• سرعة الانتشار والحركة لدعم القوات البرية.
• أتمتة القيادة والسيطرة وتقليل زمن رد الفعل.
• القدرة على تتبع أهداف متعددة والاشتباك معها في وقت واحد.
• قابلية التطوير المستقبلي لمواجهة تهديدات جديدة مثل الصواريخ الباليستية التكتيكية.
وانطلاقًا من هذه المتطلبات، بدأ برنامج SAM-D الذي تطور لاحقًا إلى منظومة Patriot، حيث خضعت المنظومة لسلسلة طويلة من الاختبارات والتطويرات خلال السبعينيات، قبل أن تدخل الخدمة رسميًا في الجيش الأمريكي عام 1984 كنظام دفاع جوي بعيد المدى ومتعدد المهام.
التسلسل الزمني
السنة | التطوير |
|---|---|
1965 | إطلاق برنامج SAM-D |
1976 | أول اختبار ناجح |
1984 | دخول Patriot الخدمة |
1988 | PAC-1 |
1990 | PAC-2 |
1995 | PAC-2 GEM |
2001 | PAC-3 |
2002 | PAC-2 GEM-T و GEM-C |
2005 | PAC-3 CRI |
2015+ | PAC-3 MSE |
2020+ | LTAMDS / IBCS |

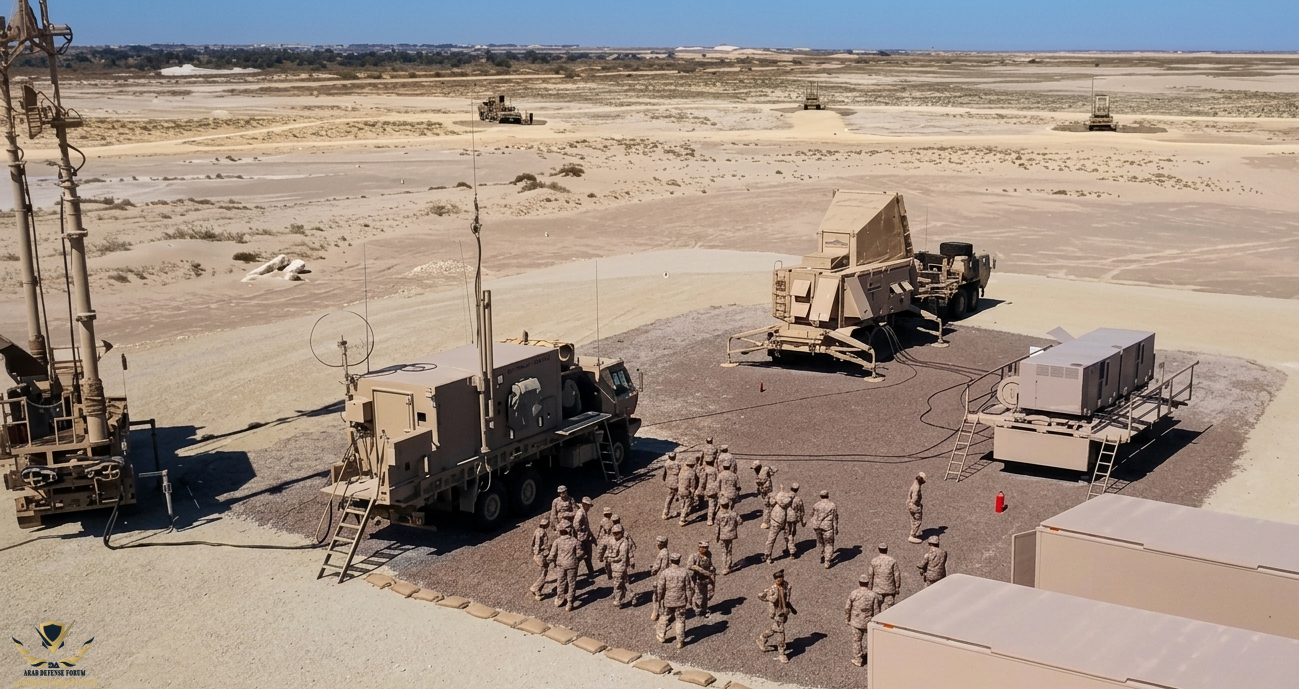

❖مكونات النظام وهيكل البطارية بشكل كامل

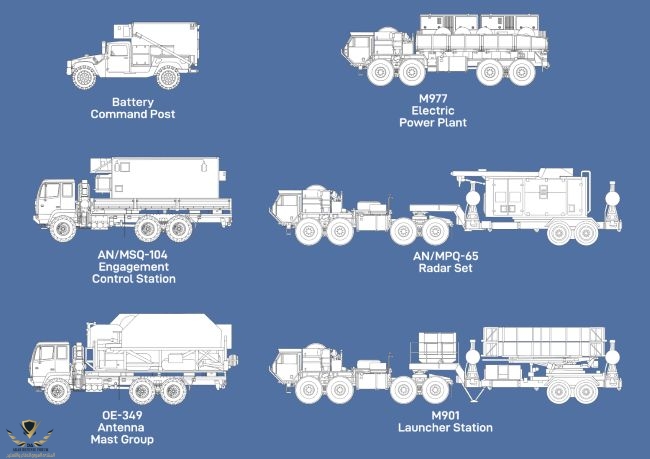

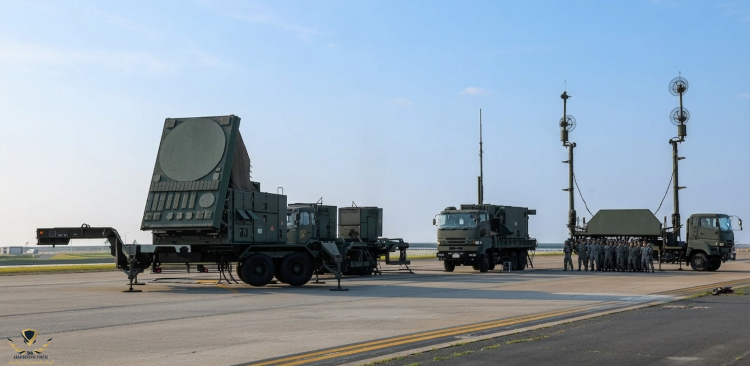

رادار رئيسي ( بحث،تتبع،إضاءة) AN/MPQ-53/65/65A أو LTAMDS العدد ( 1 )

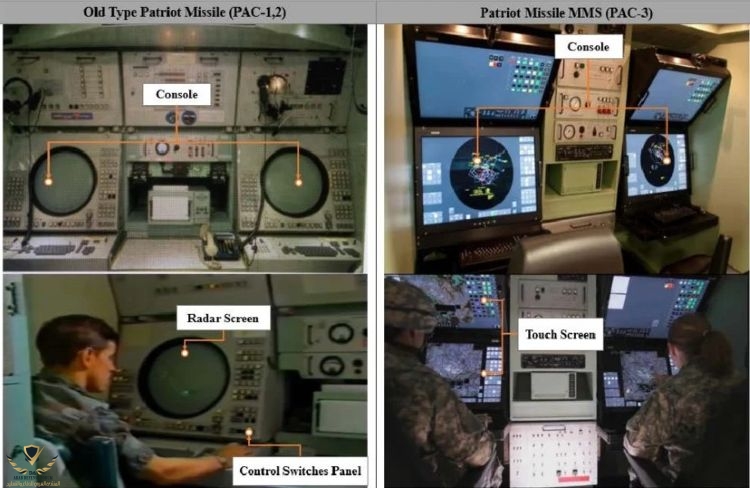

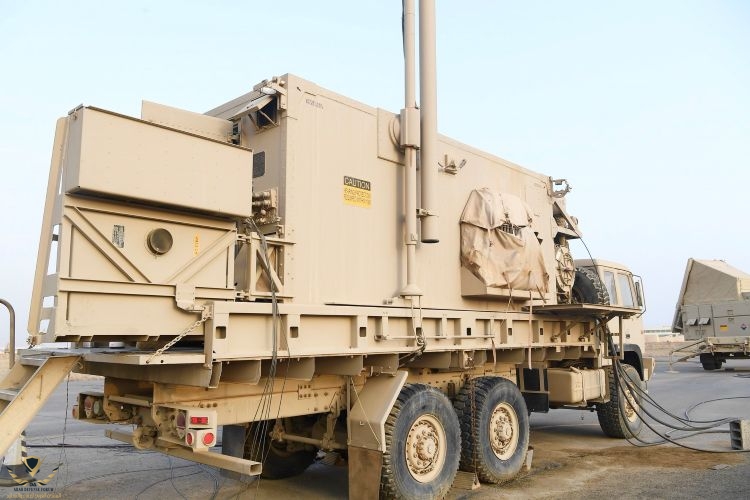

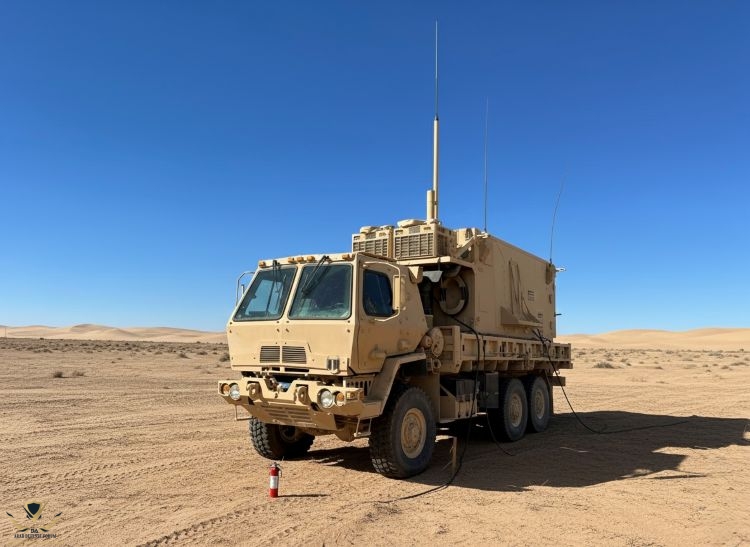

مركز القيادة والتحكم AN/MSQ-104 (ECS) (الجيل الأول) أو AN/MSQ-132 (ECS) ( الأحدث ) العدد ( 1 )مركز ECS هو المركز العصبي والقيادي الرئيسي للبطارية يتلقى بيانات الرادار، يتابع ويقيّم الأهداف، ويتخذ قرارات الاشتباك الآلي أو اليدوي.يتحكم في 6 الى 12 محطة إطلاق، يوجه حتى 9 صواريخ في وقت واحد، ويضمن التنسيق الكامل بين جميع مكونات البطارية في الوقت الفعلي.
❖ AN/MSQ-104 (ECS) – الجيل الأول
النسخة الأساسية التي دخلت الخدمة مع PAC-1 وPAC-2.
يعتمد على حاسوب Weapons Control Computer (WCC) الأساسي، ويعمل بشكل مثالي مع رادار MPQ-53.
يتلقى بيانات الرادار، يتابع ويقيّم الأهداف، يتخذ قرارات الاشتباك (آلي أو يدوي)، يتحكم في 6-8 محطات إطلاق، ويوجه حتى 9 صواريخ في وقت واحد.
❖ AN/MSQ-132 (ECS) – النسخة الأحدث
الترقية الحديثة (Configuration 3+) المستخدمة مع PAC-3 CRI/MSE ورادار MPQ-65/65A.
يحتوي على حاسوب Enhanced Weapons Control Computer (EWCC) أقوى، برمجيات متقدمة، وتكامل أعلى مع IBCS.
يوفر معالجة أسرع للتهديدات المتقدمة (باليستي، كروز خفية، مسيّرات) وأداءً أفضل في بيئة التشويش.

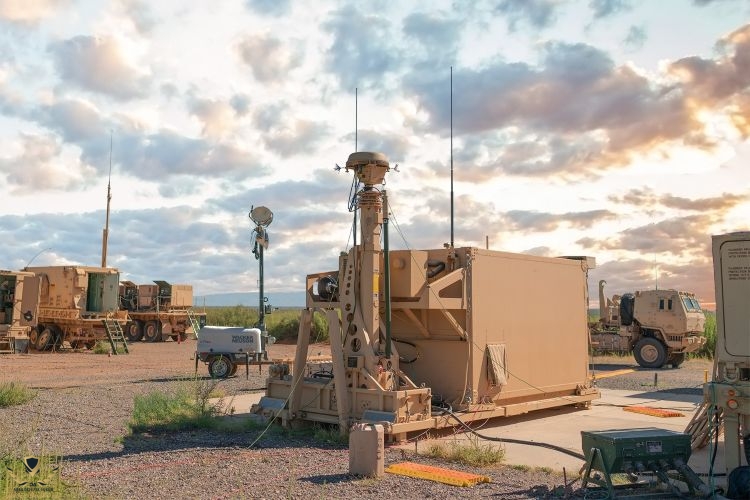

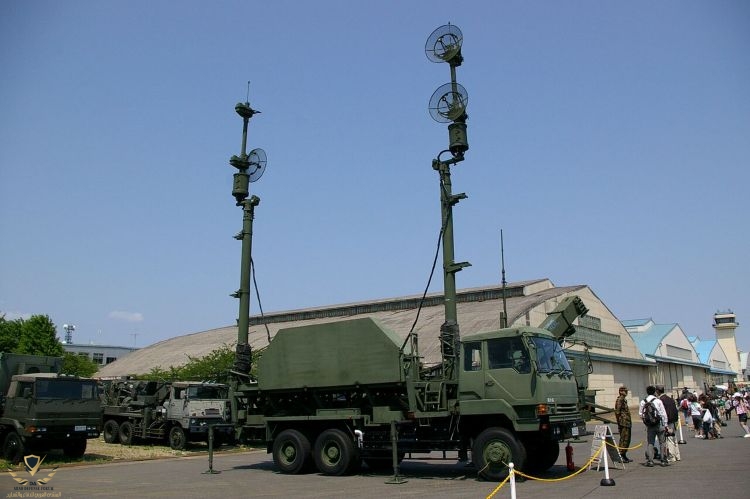

مجموعة الصاري الهوائي OE-349 (AMG) العدد ( 1 )AMG هو مجموعة الصاري الهوائي المتنقلة.
يرفع 4 هوائيات UHF (بزوجين) إلى ارتفاع يصل إلى 30 مترًا تقريبًا، ويحتوي على مضخمات إشارة قوية.
دوره الرئيسي: توسيع مدى الاتصالات اللاسلكية بين مكونات البطارية وبين البطاريات الأخرى عبر شبكة PADIL، مما يتيح نشر القواذف والرادار على مسافات متباعدة (حتى 30 كم) مع الحفاظ على التحكم الكامل والآمن.

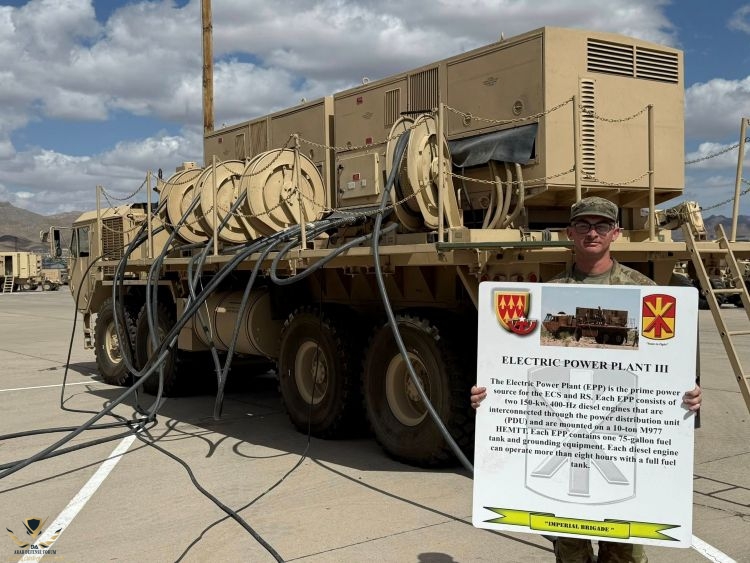

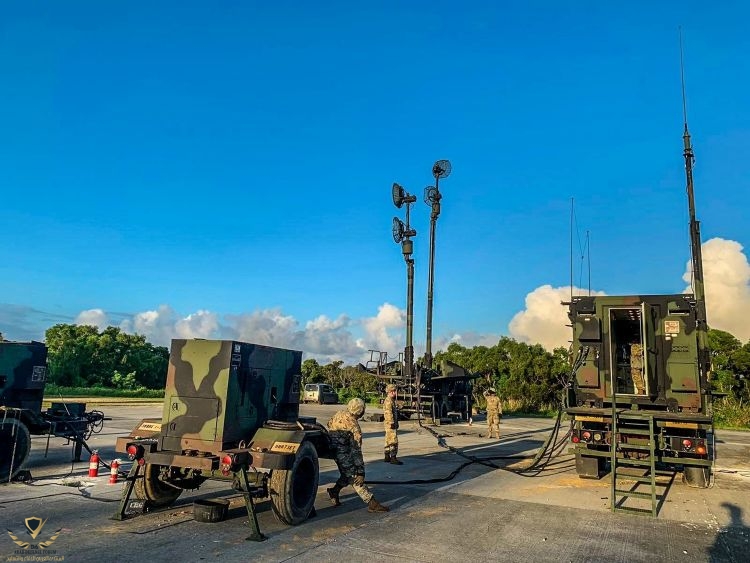

محطة الطاقة EPP-III العدد ( 1 )EPP-III هو مصدر الطاقة الكهربائية المستقل للبطارية.
يتكون من شاحنة تحمل مولدين ديزل بقوة 150 كيلووات لكل منهما (400 هرتز، ثلاثية الطور)، ويوفر الطاقة الكهربائية اللازمة لتشغيل الرادار (RS) ومركز التحكم (ECS).
يسمح بنشر البطارية بشكل مستقل تمامًا دون الحاجة إلى كهرباء خارجية، ويحتوي على خزاني وقود يكفيان لأكثر من 8 ساعات عمل مستمر.

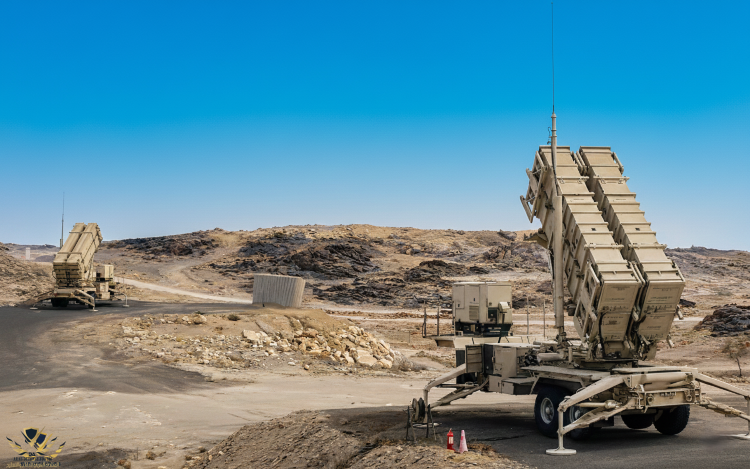

قواذف الصواريخ M901/M902/M903 العدد ( 4 الى 12 )مستوى الكتيبة (Battalion Level)
الكتيبة تتكون من 3 إلى 6 بطاريات + مركز قيادة علوي :
ICC (Information Coordination Central – AN/MSQ-116):مركز التنسيق والمعلومات في مستوى الكتيبة. يؤدي دور C3 (Command, Control, Communications) للكتيبة بأكملها.
ينسق إطلاق الصواريخ بين البطاريات، يربط مع الوحدات المجاورة، ويتصل بأنظمة أعلى (JTIDS/MIDS أو IBCS).
يشبه الـECS لكنه على مستوى الكتيبة (مأهول بـ3 أشخاص: Tactical Director + Assistant).
يعمل في وضع مركزي (centralized) عبر شبكة PADIL. هناك نسخة Dismounted (D-PICC) محمولة في صناديق للانتشار السريع.
CRG (Communication Relay Group – AN/MRC-137):مجموعة ترحيل الاتصالات. توفر ربط بيانات آمن متعدد المسارات (multi-routed) بين الـICC والبطاريات، وبين الوحدات المجاورة. تعمل كـ"جسر" للاتصالات عند الانتشار البعيد (Phase III: حتى 30 كم). تشمل راديوهات UHF/VHF، Order Wire، ومولد طاقة EPU II (30 كيلووات). غالبًا ما تُستخدم مع AMG لرفع الهوائيات.

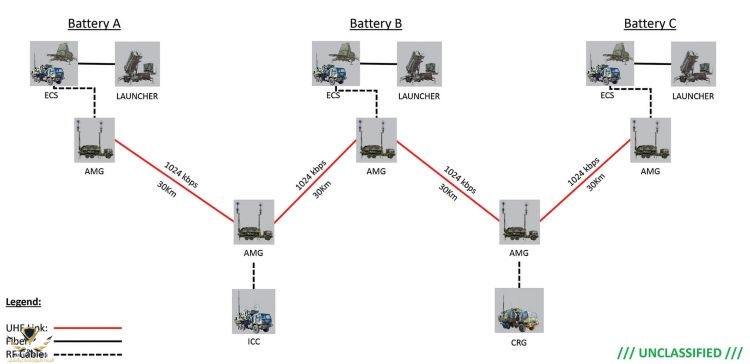

❖انماط الاتصال والتحكم في المنظومة
تعتمد منظومة Patriot على شبكة اتصالات تكتيكية متقدمة تتيح فصل مكونات البطارية عن بعضها ونشرها على مسافات متباعدة مع الحفاظ على السيطرة الكاملة في الزمن الحقيقي. ولا يشترط تموضع الرادار ومركز القيادة والقواذف في نقطة واحدة، بل يمكن توزيع العناصر ميدانيًا لزيادة البقاء والمرونة وتقليل قابلية الاستهداف.
وسائط الإتصال الرئيسة
تعتمد منظومة Patriot على شبكة اتصالات تكتيكية متقدمة تتيح فصل مكونات البطارية عن بعضها ونشرها على مسافات متباعدة مع الحفاظ على السيطرة الكاملة في الزمن الحقيقي. ولا يشترط تموضع الرادار ومركز القيادة والقواذف في نقطة واحدة، بل يمكن توزيع العناصر ميدانيًا لزيادة البقاء والمرونة وتقليل قابلية الاستهداف.
وسائط الإتصال الرئيسة
نوع الاتصال | الاستخدام | الملاحظات |
|---|---|---|
RF Cable | ربط مباشر بين ECS والقواذف أو المكونات القريبة | اتصال سلكي عالي الاعتمادية داخل موقع البطارية |
Fiber Optic | ربط سلكي محمي وعالي السرعة | مقاومة جيدة للتشويش والتداخل |
UHF Radio Link | ربط لاسلكي بعيد المدى عبر AMG / CRG | يستخدم لربط العناصر المتباعدة ميدانيًا |
مكونات التحكم والربط
المكون | الوظيفة |
|---|---|
ECS | مركز الاشتباك الرئيسي، يصدر أوامر الإطلاق ويتابع المعركة |
AMG | مجموعة الصاري الهوائي، ترفع هوائيات الاتصالات لتوسيع مدى الربط |
ICC | مركز قيادة على مستوى الكتيبة ينسق بين عدة بطاريات |
CRG | مجموعة ترحيل اتصالات لزيادة المدى وربط البطاريات المتباعدة |

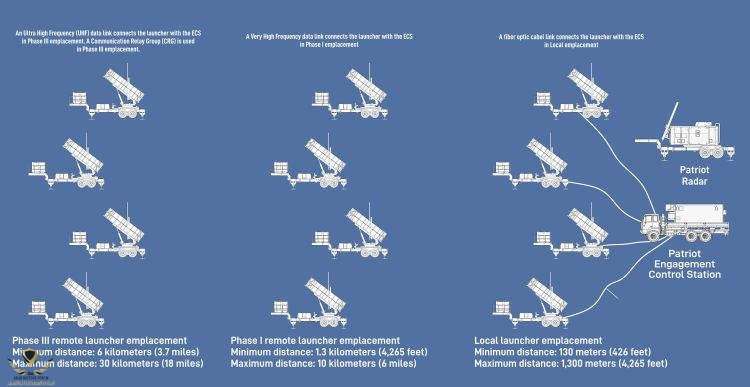

مسافات التحكم والتشغيل
المجال | القدرة |
|---|---|
التحكم بالقواذف من ECS | حتى نحو 30 كم حسب التضاريس ونمط الربط |
ربط البطاريات ببعضها | حتى 30 كم بين العقد باستخدام وصلات UHF |
نشر القواذف بعيدًا عن الرادار | ممكن لزيادة البقاء وتقليل كشف كامل البطارية بضربة واحدة |
قيادة عدة بطاريات | عبر ICC ضمن شبكة دفاع جوي موحدة |
الأثر العملياتي
يمنح هذا التصميم منظومة Patriot مرونة تشغيلية عالية، إذ يتيح نشر القواذف في مواقع منفصلة عن الرادار ومركز القيادة، ما يقلل خطر تدمير البطارية بضربة واحدة. كما يعزز القدرة على الدفاع عن المدن والمنشآت الواسعة عبر توزيع العناصر ميدانيًا، مع إمكانية تشغيل عدة بطاريات ضمن شبكة موحدة وتبادل الأهداف بينها، إضافة إلى استمرار القتال حتى عند فقدان بعض العقد أو إعادة التموضع.
❖ الرادارات وأنواعها

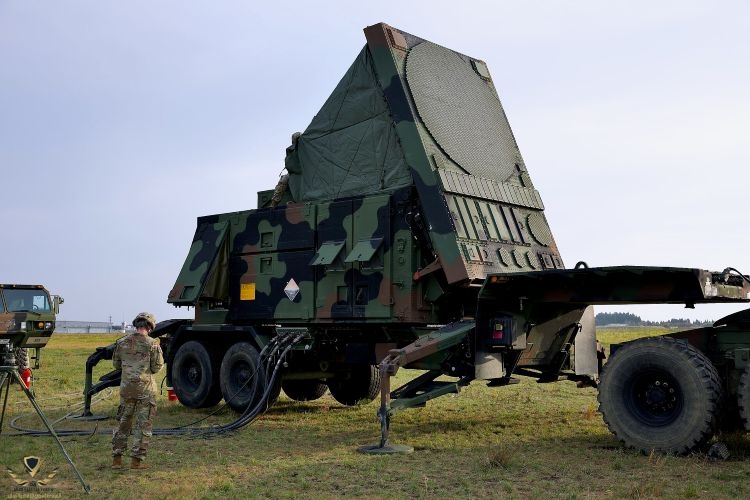

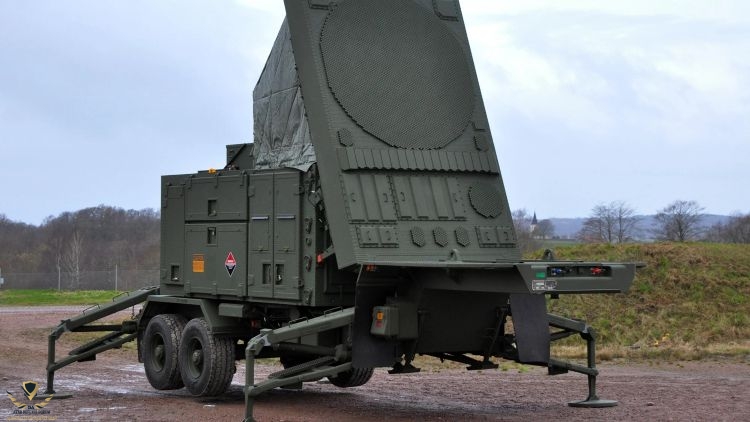

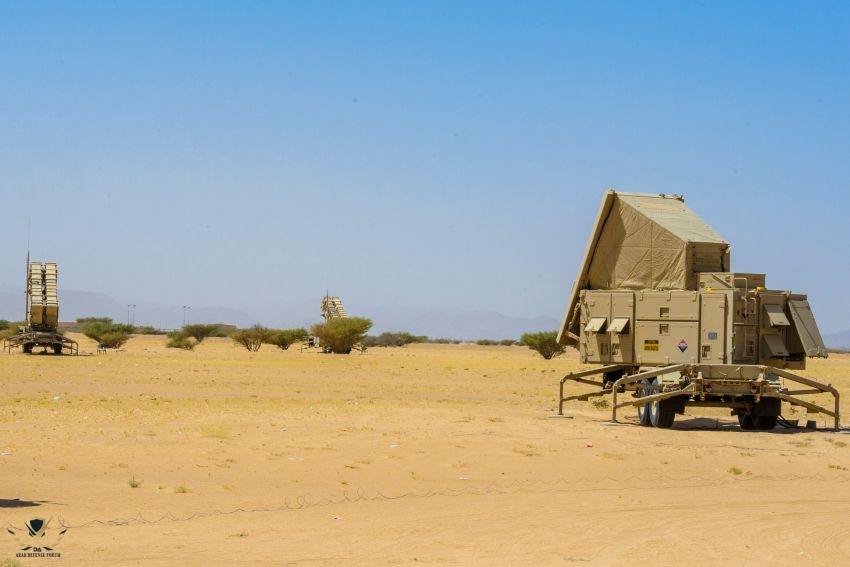

رادار AN/MPQ-53يُعد AN/MPQ-53 الرادار الأساسي للجيل الأول من منظومة Patriot، وقد خدم مع نسخ PAC-1 وPAC-2 يعتمد الرادار على تقنية المصفوفة المرحلية الإلكترونية PESA ما يتيح له تنفيذ مهام البحث والتتبع وتوجيه الصواريخ في آنٍ واحد دون الحاجة إلى هوائيات ميكانيكية متحركة. يتميز بتغطية قطاعية أمامية، وقد صُمم أساسًا لتوفير أداء قوي ضد الطائرات والأهداف الجوية التقليدية. تبلغ زاوية التغطية الأفقية نحو 120 درجة، فيما تصل التغطية الرأسية إلى قرابة 90 درجة تبعًا لنمط التشغيل والمهمة. أما مدى الكشف التقريبي، فيُقدّر بنحو 130 إلى 150 كلم ضد هدف بحجم مقاتلة، ويرتفع عند التعامل مع الأهداف الأكبر مثل القاذفات، بينما يعتمد كشف الصواريخ الباليستية على مسار الهدف وارتفاعه وسرعته وظروف الاشتباك.

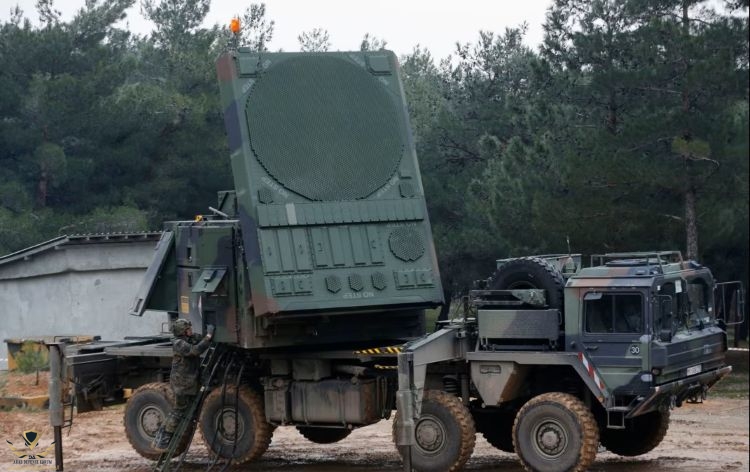

رادار AN/MPQ-65يُعد AN/MPQ-65 الجيل الثاني المطور من رادارات منظومة Patriot، وقد دخل الخدمة مع تحديثات PAC-3 ليمنح المنظومة قدرات أعلى في مواجهة التهديدات الحديثة. حصل الرادار على معالج أسرع وحوسبة أكثر تطورًا، ما انعكس على سرعة معالجة البيانات وزمن الاستجابة أثناء الاشتباك. كما جرى تحسين قدراته في مقاومة التشويش والإجراءات الإلكترونية المعادية ECCM، مع رفع كفاءة كشف الأهداف الصغيرة والمنخفضة البصمة الرادارية، إضافة إلى أداء أفضل في التعامل مع الصواريخ الباليستية التكتيكية TBM وصواريخ كروز. كذلك صُمم ليدعم صواريخ PAC-3 ومنظومات الاشتباك الأحدث.
تبلغ زاوية التغطية الأفقية للرادار نحو 120 درجة كما في الجيل السابق، إلا أن التغطية الرأسية شهدت تحسينات ملحوظة، خاصة في تتبع الأهداف ذات المسارات العالية والانقضاضية. أما مدى الكشف، فيُقدّر بنحو 160 إلى 180 كلم ضد هدف بحجم مقاتلة، مع أفضلية واضحة مقارنةً بـ AN/MPQ-53 في رصد التهديدات الباليستية وصواريخ كروز.
أنماط عمل رادار Patriot
النمط | الوظيفة |
|---|---|
Search Mode | البحث العام المستمر واكتشاف الأهداف ضمن القطاع المخصص |
Sector Search | تركيز قدرة الرادار على قطاع محدد لزيادة الأداء والمدى |
Track While Scan | تتبع أهداف متعددة بالتزامن مع استمرار البحث |
TBM Search Mode | نمط مخصص لاكتشاف وتتبع الصواريخ الباليستية التكتيكية |
Low Altitude Mode | تحسين كشف الأهداف المنخفضة مثل صواريخ كروز والطيران المنخفض |
Missile Guidance Mode | تخصيص موارد الرادار لتوجيه الصواريخ أثناء الاشتباك |
ECCM Mode | مقاومة التشويش والخداع الإلكتروني وتحسين بقاء الرادار فعالًا |
Raid Handling Mode | إدارة هجمات الإغراق والتعامل مع عدد كبير من الأهداف المتزامنة |
Identification Mode | دعم التعارف الصديق/العدو IFF وتمييز الأهداف |
Passive Cueing / Remote Cueing | استقبال بيانات من مستشعرات خارجية لتوجيه البحث والاشتباك |
رادار AN/MPQ-65Aيُعد AN/MPQ-65A نسخة مطورة من رادار AN/MPQ-65، وقد جاء ضمن برامج تحديث منظومة Patriot لرفع الكفاءة وإطالة عمر الخدمة. شملت التحسينات رقمنة بنية الرادار واستبدال عدد من الأنظمة القديمة بمكونات رقمية أحدث، ما حسّن الاعتمادية وخفّض متطلبات الصيانة.
كما زُوّد الرادار بقدرات معالجة أسرع رفعت سرعة تحليل البيانات والاستجابة، مع تحسين تتبع الأهداف المتعددة ومقاومة التشويش ECCM. وتشير التقديرات إلى تحقيق زيادة في مدى الكشف تصل إلى نحو 30% مقارنة بالإصدارات السابقة، بحسب نوع الهدف وظروف التشغيل، مع أفضلية أوضح ضد الصواريخ الباليستية وصواريخ كروز.

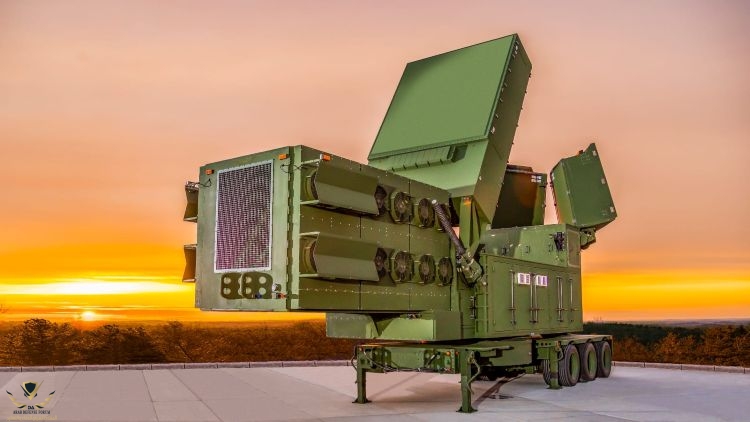

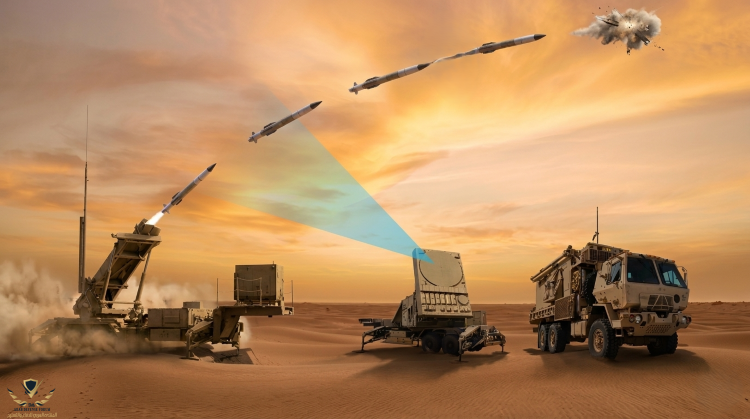

رادار LTAMDSيُعد LTAMDS (Lower Tier Air and Missile Defense Sensor) الجيل الأحدث من رادارات منظومة Patriot، وقد طُوّر لتجاوز القيود التشغيلية للرادارات السابقة مثل AN/MPQ-53 وAN/MPQ-65، وعلى رأسها التغطية القطاعية الأمامية. يعتمد الرادار على تقنية AESA باستخدام وحدات إرسال واستقبال من مادة GaN (Gallium Nitride)، ما يمنحه قدرة أعلى في الطاقة والكفاءة ومقاومة الحرارة.
يوفر LTAMDS تغطية كاملة بزاوية 360 درجة عبر ثلاثة أوجه رادارية، ما يتيح كشف وتتبع التهديدات من جميع الاتجاهات دون الحاجة إلى إعادة تموضع البطارية. ويُقدَّر مدى الكشف بأكثر من 400 كيلومتر ضد بعض الأهداف الجوية وفق نوع الهدف وارتفاعه وبصمته الرادارية وظروف التشغيل.

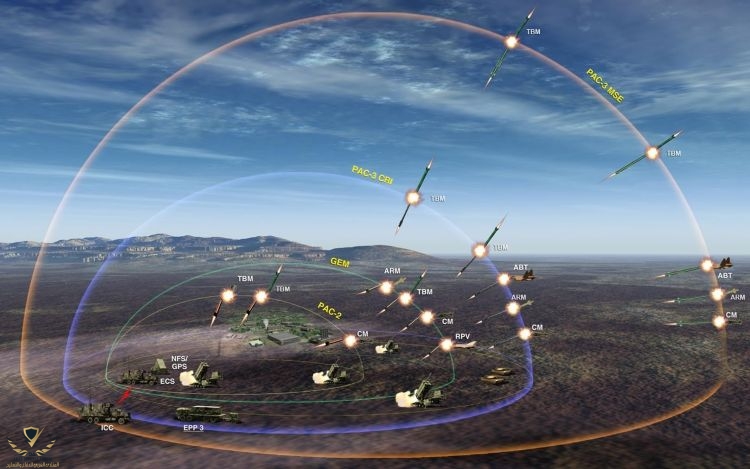

❖الصواريخ
صاروخ PAC-2 GEM-Tيُعد PAC-2 GEM-T أحد أهم الصواريخ المطورة ضمن عائلة Patriot، وقد جاء كتحديث متقدم لصاروخ PAC-2 بهدف رفع كفاءة المنظومة في مواجهة التهديدات الحديثة، خصوصًا الصواريخ الباليستية التكتيكية وصواريخ كروز والطائرات. يرمز اسم GEM-T إلى Guidance Enhanced Missile - Tactical، ويتميز بتحسينات في الباحث الإلكتروني، وأنظمة التوجيه، وقدرة أفضل على مقاومة التشويش، مع الحفاظ على أسلوب الاعتراض التقليدي المعتمد على الرأس الحربي الشظايا والتفجير التقاربي.
ويستخدم الصاروخ نظام التوجيه الهجين TVM (Track-Via-Missile)، حيث يضيء الرادار الأرضي الهدف بإشارة مستمرة، يلتقط الصاروخ الإشارة المنعكسة عن الهدف ويرسلها عبر رابط بيانات إلى الأرض، فيحسب الحاسوب الأرضي الأوامر التصحيحية ويرسلها إلى الصاروخ. وبهذه الطريقة يجمع بين قوة الرادار الأرضي الكبيرة ودقة التوجيه في المرحلة النهائية، مما يمنحه دقة عالية جدًا ضد الطائرات وصواريخ الكروز والباليستية.
البند | المواصفات |
|---|---|
الشركة المصنعة | Raytheon |
النوع | صاروخ دفاع جوي بعيد المدى |
طريقة الاعتراض | تفجير تقاربي بشظايا (Proximity Fragmentation Warhead) |
الطول | 5.3 م |
القطر | 410 ملم |
الوزن | 900 كجم |
المحرك | محرك صاروخي وقود صلب أحادي المرحلة (Single-Stage Solid Rocket Motor) |
الوقود | وقود صلب |
السرعة | 4.5 ماخ |
أنظمة التحكم | زعانف هوائية تحكم تقليدية |
التوجيه | Semi-Active Radar Homing + Track-via-Missile |
الرأس الحربي | شديد الانفجار مع شظايا |
وزن الرأس الحربي | 91 كجم |
الصاعق | تقاربي |
المدى ضد الطائرات | 160كم |
المدى ضد الصواريخ الكروز | 20 الى 40 كم |
المدى ضد الباليستي | 20 الى 25 كم |
الارتفاع ضد الأهداف الجوية | 24+ كم |
عدد الصواريخ بالقاذف | 4 صواريخ |

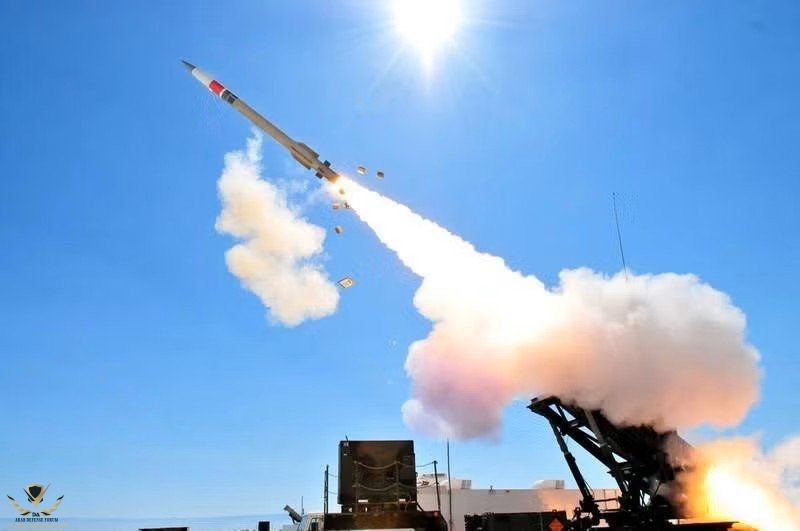

صاروخ PAC-3 CRIيُعد PAC-3 CRI (Cost Reduction Initiative) أحد الإصدارات التشغيلية المبكرة من صواريخ PAC-3 التي دخلت الخدمة في منتصف العقد الأول من الألفية، ويعتمد على مبدأ الاعتراض الحركي المباشر (Hit-to-Kill) بدل الرأس الحربي التقليدي. جاء تطويره بعد النسخة الأولية من PAC-3 بهدف تحسين قابلية الإنتاج وخفض التكلفة مع الحفاظ على الأداء القتالي ضد الصواريخ الباليستية والأهداف عالية السرعة. يتميز بباحث راداري نشط في مرحلة التوجيه النهائي، مع قدرة مناورة عالية عبر نظام الدفع الجانبي، ما يمنحه دقة أكبر في مرحلة الاصطدام المباشر مقارنة بالجيل السابق من PAC-2.
البند | المواصفات |
|---|---|
الشركة المصنعة | Lockheed Martin |
النوع | صاروخ اعتراض دفاع جوي / دفاع صاروخي متوسط المدى |
الدور الرئيسي | اعتراض الصواريخ الباليستية ، صواريخ الكروز، الطائرات، وبعض الأهداف عالية المناورة |
طريقة القتل | Hit-to-Kill + ( رأس متفجر صغير مع 24 شظية من التنغستن ) |
الطول | 5.2 متر |
القطر | 255 ملم |
الوزن | 320 كجم |
الأجنحة/الزعانف | زعانف تحكم مناورية عالية الاستجابة |
المحرك | محرك صاروخي يعمل بالوقود الصلب (Single Pulse Solid Rocket Motor) |
السرعة | Mach 5 |
التوجيه في المرحلة الوسطى | توجيه بالأوامر عبر وصلة بيانات من رادار Patriot |
التوجيه النهائي | رادار نشط Ka-band seeker داخل الصاروخ |
نظام الملاحة | INS + تحديثات وصلة بيانات |
المدى ضد الطائرات | 70 كم |
المدى ضد الصواريخ الباليستية | 35 كم |
الارتفاع الاعتراضي | حتى 24 كم |
القدرة على المناورة | عالية جدًا بفضل محركات التحكم الجانبي Attitude Control Motors |
الرأس الحربي | يعتمد أساسًا على الطاقة الحركية + شحنة صغيرة داعمة |
احتمال الإصابة | مرتفع جدًا ضد الأهداف الباليستية ضمن envelope الصحيح |
عدد الصواريخ بالقاذف | 16 صاروخ PAC-3 CRI في القاذف الواحد |
الرادار العامل معه | AN/MPQ-65 ثم LTAMDS لاحقًا ضمن التحديثات |

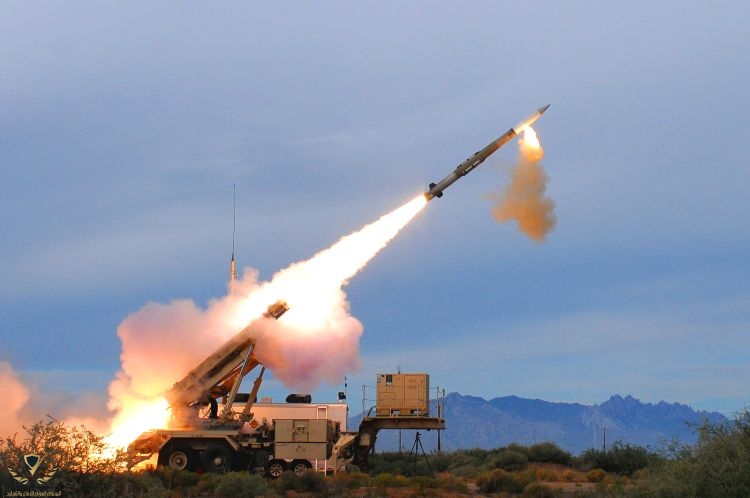

صاروخ PAC-3 MSEيُعد PAC-3 MSE (Missile Segment Enhancement) أحدث تطوير في عائلة PAC-3 ضمن منظومة Patriot، وجاء لرفع المدى والارتفاع القابل للاشتباك مقارنة بـ PAC-3 CRI. يتميز بمحرك دفع أكبر ثنائي النبض وزعانف محسّنة تمنحه مدى أطول وقدرة مناورة أعلى، مع اعتماد مبدأ Hit-to-Kill ونظام دفع جانبي دقيق لزيادة احتمالية الإصابة المباشرة.
البند | المواصفات |
|---|---|
الشركة المصنعة | Lockheed Martin |
النوع | صاروخ اعتراض أرض-جو / دفاع صاروخي |
طريقة الاعتراض | Hit-to-Kill (اصطدام مباشر) |
الطول | 5.3 م |
القطر | 292 ملم |
الوزن | 473 كجم |
المحرك | محرك صاروخي وقود صلب ثنائي النبض (Dual-Pulse Solid Rocket Motor) |
الوقود | وقود صلب عالي الطاقة |
السرعة | 5 الى 6 ماخ |
أنظمة التحكم | زعانف + محركات دفع جانبي (Attitude Control Motors) |
التوجيه المتوسط | وصلة بيانات من رادار Patriot |
التوجيه النهائي | باحث راداري نشط Ka-band Active Radar Seeker |
نظام الملاحة | INS + تحديثات منتصف المسار |
الرأس الحربي | طاقة حركية + شحنة تفجيرية صغيرة ( شظايا من التيتانيوم ) |
المدى ضد الطائرات | 120 كم |
المدى ضد الصواريخ الباليستية | 60 كم |
الارتفاع | 36 كم |
عدد الصواريخ بالقاذف | 12 صاروخ |

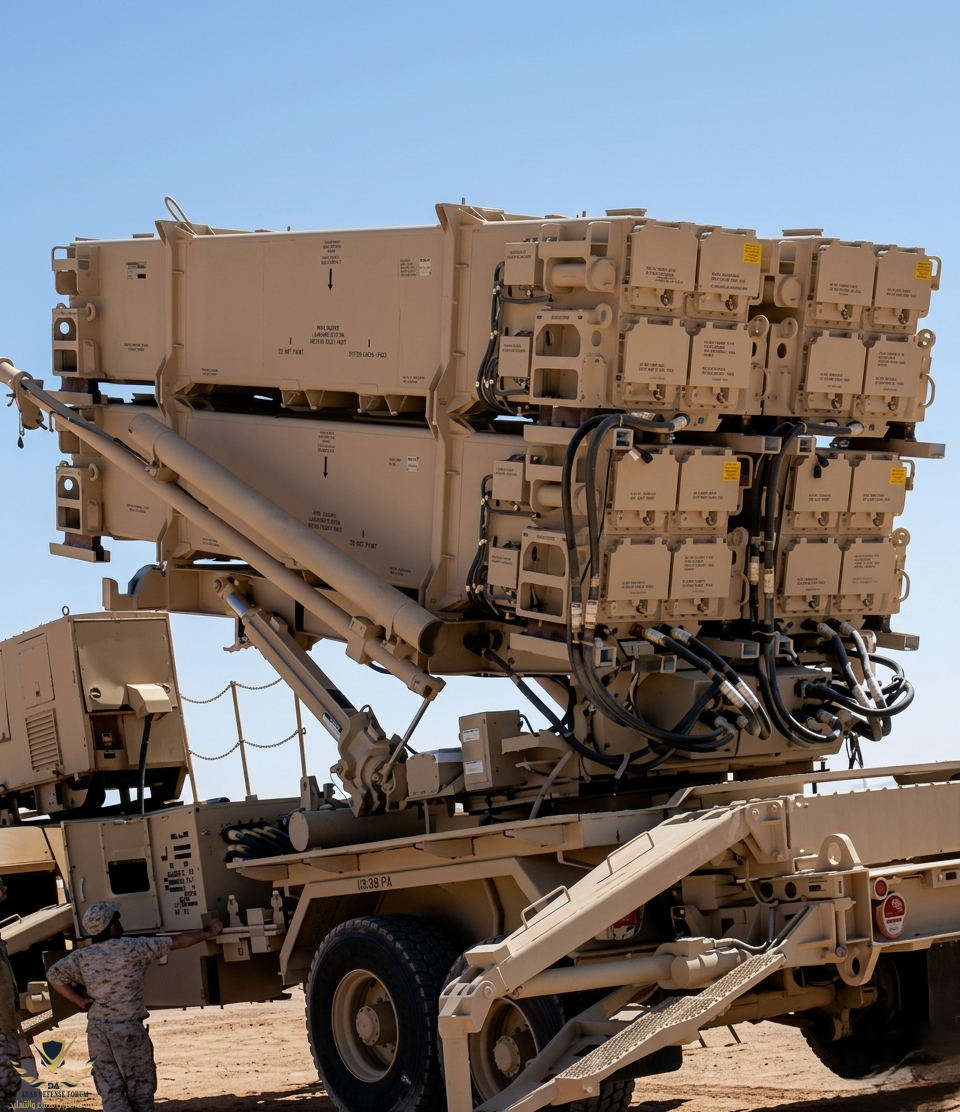

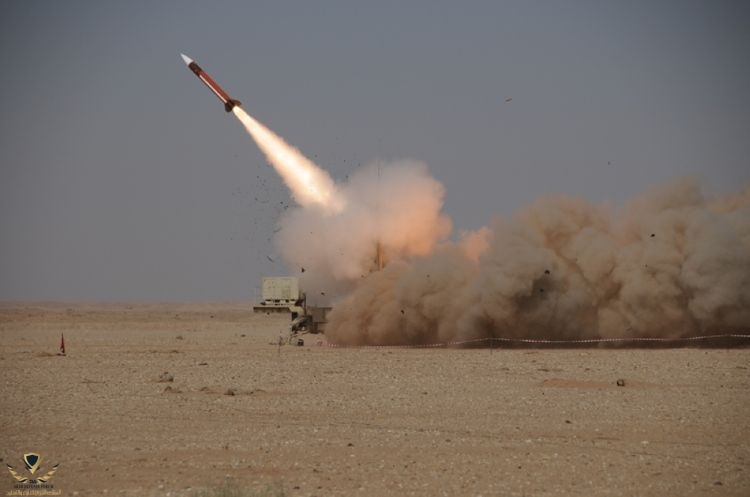

❖ منصات M901 / M902 / M903

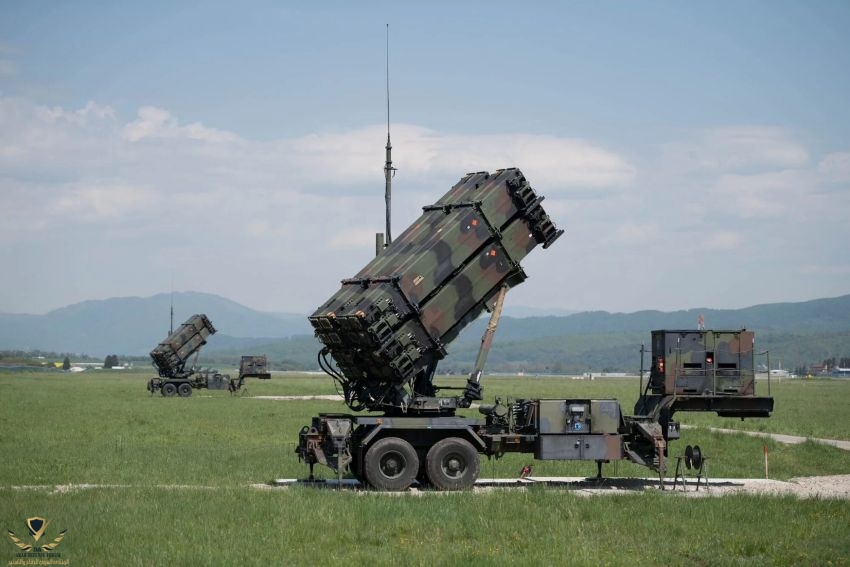

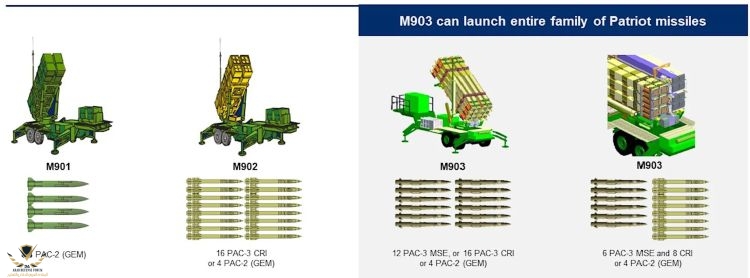

تُعد المنصات عنصر الإطلاق الأساسي في منظومة Patriot، وتختلف في التصميم والقدرة الاستيعابية حسب نوع الصاروخ المستخدم (PAC-2 أو PAC-3).
المنصة | التكوين المدعوم | الحمولة الصاروخية |
|---|---|---|
M901 | PAC-2 فقط | 4 صواريخ PAC-2 |
M902 | PAC-2 + PAC-3 CRI | 4 صواريخ PAC-2 أو 16صاروخ PAC-3 CRI |
M903 | PAC-2 + PAC-3 CRI + PAC-3 MSE | 4 صواريخ PAC-2 + 16 PAC-3 CRI + 12 PAC-3 MSE |
❖تكامل منظومة Patriot مع IBCS وTHAAD
تطور دور منظومة Patriot في العقود الأخيرة من نظام دفاع جوي مستقل إلى عنصر رئيسي داخل شبكة دفاع جوي وصاروخي متكاملة (Integrated Air and Missile Defense – IAMD)، تعتمد على ربط عدة طبقات من الحساسات والاعتراضات ضمن مركز قيادة موحد. ويأتي هذا التحول عبر التكامل مع نظام IBCS ومنظومة THAAD.
أولًا: التكامل مع IBCS
يُعد نظام IBCS (Integrated Battle Command System) شبكة قيادة وسيطرة متقدمة طُوّرت لدمج مختلف منظومات الدفاع الجوي الأمريكية ضمن "صورة جوية واحدة موحدة".
المجال | الوصف |
|---|---|
دمج المستشعرات | دمج بيانات الرادارات المختلفة مثل Patriot وSentinel وغيرها ضمن شبكة موحدة |
الصورة الجوية الموحدة | إنشاء صورة جوية موحدة Single Integrated Air Picture لجميع الوحدات |
فصل الرادار عن السلاح | تطبيق مفهوم Sensor-to-Shooter Decoupling بحيث لا يرتبط الصاروخ برادار بطاريته فقط |
التوجيه الخارجي | إمكانية توجيه صواريخ Patriot اعتمادًا على رادارات أو مستشعرات خارجية |
سرعة القرار | تحسين سرعة اتخاذ القرار وتقليل زمن الاشتباك |
توزيع الأهداف | توزيع التهديدات على أكثر من بطارية بشكل شبكي لرفع الكفاءة |
المرونة العملياتية | تمكين نشر البطاريات في مواقع متباعدة دون فقدان التكامل |

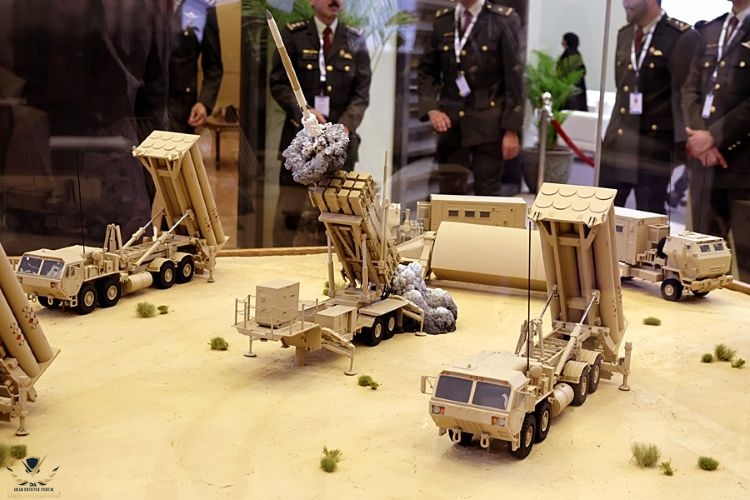

ثانيًا: التكامل مع THAAD
تُعد منظومة THAAD (Terminal High Altitude Area Defense) طبقة دفاع أعلى من Patriot، مخصصة لاعتراض الصواريخ الباليستية خارج الغلاف الجوي أو في مراحله النهائية العليا.
المجال | الوصف |
|---|---|
طبقة THAAD | يتعامل THAAD مع التهديدات الباليستية في الطبقات العليا والارتفاعات العالية High Tier |
طبقة Patriot | تتولى Patriot الدفاع في الطبقة الأدنى والمرحلة النهائية Lower Tier |
تبادل البيانات | يتم تبادل بيانات الأهداف بين النظامين عبر شبكة القيادة والسيطرة |
الاعتراض الاحتياطي | في حال فشل THAAD أو تجاوز الهدف، تتولى Patriot عملية الاعتراض النهائي |
الدفاع الطبقي | إنشاء مظلة دفاع جوي وصاروخي متعددة المستويات |
رفع احتمالية القتل | زيادة فرص اعتراض الصواريخ الباليستية عبر أكثر من فرصة اشتباك |
تخفيف الضغط | تقليل العبء العملياتي على كل منظومة بشكل منفصل |
تغطية المسارات | التعامل مع ارتفاعات ومسارات مختلفة لنفس الهدف المحتمل |
❖الاستخدام القتالي لمنظومة Patriot
شهدت منظومة Patriot استخدامًا قتاليًا واسعًا منذ دخولها الخدمة، ما جعلها واحدة من أكثر أنظمة الدفاع الجوي اختبارًا في ظروف حقيقية، بدءًا من حرب الخليج وصولًا إلى النزاعات الحديثة في أوكرانيا والشرق الأوسط. وقد تطورت أدوارها من الدفاع الجوي ضد الطائرات إلى منظومة دفاع صاروخي متقدمة متعددة الطبقات.
❖حرب الخليج الثانية (1991)
مثّلت حرب الخليج أول استخدام قتالي واسع لمنظومة Patriot، حيث تم نشرها للدفاع عن إسرائيل والسعودية ضد الصواريخ الباليستية العراقية من طراز سكود.
• أول استخدام عملي لاعتراض صواريخ باليستية في التاريخ الحديث.
• تم تسجيل عمليات اعتراض لصواريخ سكود المعدلة.
• شكلت التجربة أساسًا لتطوير قدرات PAC-2 وتحسين أنظمة التتبع والتوجيه.
• رغم الجدل حول دقة بعض الاعتراضات، إلا أنها أثبتت إمكانية استخدام منظومة دفاع جوي ضد الصواريخ الباليستية لأول مرة على نطاق عملي.
❖ غزو العراق 2003
في حرب العراق، تم استخدام Patriot بشكل أكثر تطورًا مقارنة بـ1991، مع تحسينات PAC-2 وظهور PAC-3 في الخدمة.
• اعتراض صواريخ باليستية تكتيكية عراقية.
• تحسين واضح في دقة التمييز بين الأهداف والصواريخ الوهمية.
• تقليل حوادث الخطأ مقارنة بحرب 1991.
• بداية إدخال مفهوم الاعتراض الحركي Hit-to-Kill مع PAC-3.
❖عمليات عاصفة الحزم وما بعدها
خلال العمليات في اليمن، استخدمت السعودية والإمارات منظومة Patriot على نطاق واسع ضد التهديدات الحوثية.
• اعتراض مئات الصواريخ الباليستية قصيرة ومتوسطة المدى.
• التصدي لهجمات صواريخ كروز .
• حماية مدن رئيسية مثل الرياض وجدة ومنشآت حيوية.
• تسجيل عمليات اعتراض متكررة ضد صواريخ إيرانية الصنع أو مطورة محليًا.
• إثبات قدرة المنظومة على العمل في بيئة استنزاف عالية الكثافة.
❖الحرب في أوكرانيا
أظهرت الحرب في أوكرانيا تطورًا كبيرًا في استخدام Patriot، خاصة بعد إدخال النسخ الأحدث PAC-3 MSE.
• اعتراض صواريخ باليستية متقدمة روسية.
• التصدي لصواريخ كروز عالية الدقة.
• اعتراض طائرات مسيّرة هجومية.
• تسجيل أول حالات اعتراض معلنة لصواريخ فائقة السرعة (فرط صوتية) من طراز Kinzhal .
الصراع مع إيران والتصعيد الإقليمي
في التوترات الإقليمية الأخيرة، تم استخدام Patriot بشكل موسع ضد تهديدات إيرانية مباشرة أو عبر وكلاء.
• اعتراض صواريخ باليستية متنوعة (SRBM وMRBM).
• التصدي لصواريخ كروز منخفضة الارتفاع.
• التعامل مع هجمات بطائرات بدون طيار هجومية.
• دعم الدفاع عن منشآت نفطية وعسكرية استراتيجية.
❖نقاط القوة في منظومة Patriot
المجال | نقطة القوة | التفاصيل |
|---|---|---|
الخبرة القتالية | سجل عملياتي واسع | استُخدمت المنظومة في عدة حروب ونزاعات منذ عام 1991 حتى اليوم |
الدفاع الباليستي | قدرة عالية على الاعتراض | فعالية مثبتة ضد الصواريخ الباليستية التكتيكية وقصيرة ومتوسطة المدى |
تعدد المهام | مواجهة تهديدات متنوعة | قادرة على التعامل مع الطائرات، الكروز، المسيّرات، والصواريخ الباليستية |
التطوير المستمر | تحديثات متواصلة | انتقلت من PAC-1 إلى PAC-3 MSE ثم LTAMDS وIBCS |
الشبكية | تكامل متقدم | قابلة للربط مع THAAD وLink 16 وIBCS ومنظومات أخرى |
كثافة النيران | حمولة صاروخية مرتفعة | القاذف M903 يحمل حتى 16 PAC-3 CRI أو 12 PAC-3 MSE |
المرونة التشغيلية | تنوع الذخائر | إمكانية استخدام PAC-2 وPAC-3 وفق نوع التهديد |
الاعتمادية | انتشار عالمي | مستخدمة لدى عدد كبير من الدول الحليفة للولايات المتحدة |
❖نقاط الضعف في منظومة Patriot
المجال | نقطة الضعف | التفاصيل |
|---|---|---|
التغطية الرادارية | قطاعية في الأجيال القديمة | رادارات MPQ-53 وMPQ-65 تغطي نحو 120° فقط أماميًا |
التكلفة | مرتفعة | الصواريخ وعمليات التشغيل والصيانة باهظة نسبيًا |
الاستنزاف | غير اقتصادي ضد الأهداف الرخيصة | اعتراض المسيّرات منخفضة الكلفة قد يكون مكلفًا |
كثافة الهجمات | تحديات ضد الإغراق | الهجمات المتزامنة الكبيرة قد تضغط على البطارية |
اللوجستيات | احتياج دعم كبير | يحتاج طواقم مدربة وبنية صيانة متخصصة |
الحركة | زمن نشر نسبيًا | ليس الأسرع مقارنة ببعض الأنظمة الأخف |
الاعتماد الشبكي | أفضل أداء ضمن شبكة | بعض القدرات القصوى تظهر عند الربط مع IBCS أو أنظمة داعمة |
التحديث | تفاوت بين المستخدمين | ليست كل الدول تشغل أحدث الرادارات أو الصواريخ |
❖الدول المشغلة لمنظومة Patriot
تُعد منظومة Patriot من أكثر أنظمة الدفاع الجوي والصاروخي انتشارًا عالميًا، إذ تبنّتها العديد من الدول نظرًا لسجلها القتالي الواسع، وقدراتها العالية ضد الطائرات والصواريخ الباليستية وصواريخ كروز، إضافة إلى قابلية تطويرها المستمر ودمجها ضمن شبكات دفاع جوي حديثة. ويُقدّر عدد الدول المشغلة للمنظومة بنحو 19 دولة بين مشغل فعلي ومتعاقد حديثًا.
الولايات المتحدة — 60
السعودية — 30
ألمانيا — 17
اليابان — 24
كوريا الجنوبية — 8
هولندا — 3
إسبانيا — 3 + 4
اليونان — 6
إسرائيل — 8 / سابقًا
الإمارات — 12
الكويت — 8
قطر — 11
البحرين — 2
رومانيا — 4
بولندا — 8
السويد — 4
سويسرا — 5
تايوان — 9
أوكرانيا — 10
- انتهى -
