حتي هذا سيقلل من امكانيات الطائره فهي لا تحمل الا ثلاث نقاط تعليق ثقيله من 7 نقاط اجماليه علي الطائره اي لن يتبقي الا تسليح جو-جو فقط و بالتالي ينتفي قدرتها في مهام القصف و الاسناد الارضي
ده فوتوشوب صريح يا عموناطب ودى !!!
الى هيا نفس دى بس مع اضافة IFF وCFT
لاحظ الوتر مارك علي الصورة الخاص بالخزانات الكتفية ستجد military-Photoshops.blogspot.comأتحدى يا فندم إن الصوره JF-17 IIS فوتوشوب وانها متركبه على صوره F-16

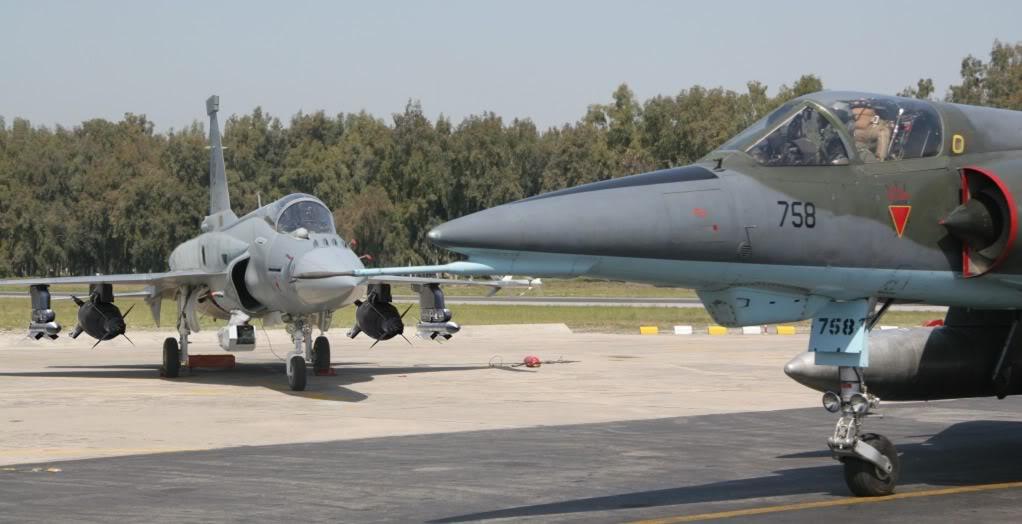

شوف حضرتك المدفع الرشاش للطائره اسفل فتحة مدخل الهواء اليمنى ، وقارن بين الصور الأتيه :
الى اخد الصوره من زاويتين مختلفتين قاصد تماما ان اللبس والاختلاف ده يحصل ....
فاكر يا مستر راجح لما قلتلك ان الباكستانيين شغالين محليا فى دمج LINK11 و LINK 16 على الثاندر علشان تبقى عباره عن اواكس مصغره !!!

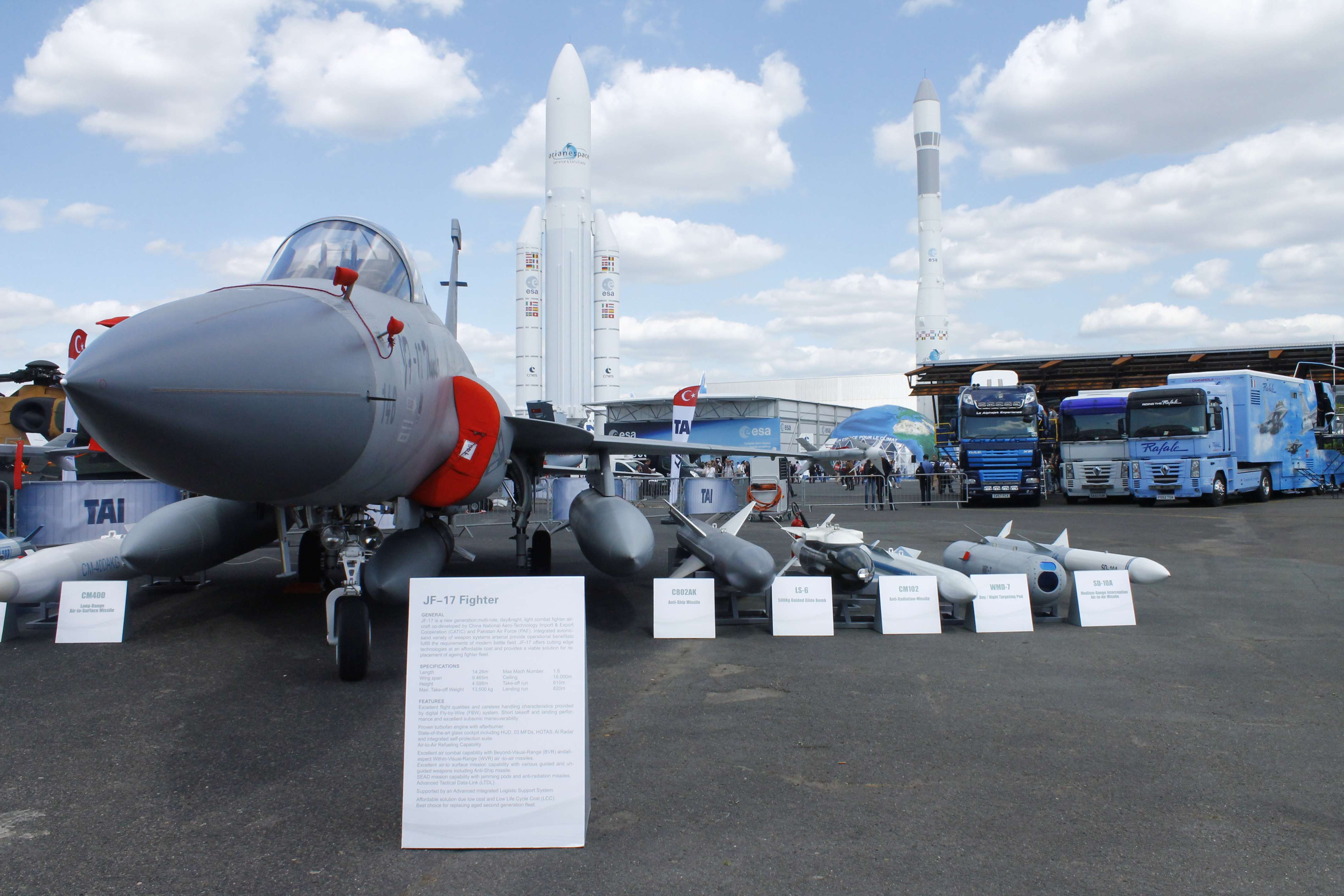

الصوره من معرض باريس الجوى 2015 وتوضح كما هو مكتوب تزويد الثاندر بـ tactical data link
الثاندر حاليا تمتلك
كلامي بشكل عام و مبسط عن طريقه اداء صواريخ BVR بنمط اطلق و انسي و ليس شرح تفصيلي و الا لتم التطرق لنمط LOAL مثلا سواء من نفس المقاتله او وسيله اخري او اذا كانت الداتا لينك في اتجاه واحد ام مزدوجة و هذه الجزئيات تحمل الكثير و الكثير من التفاصيل سواء عن منصه الاطلاق و التوجيه و مناورات الافلات من الهدف من لوك الصاروخ في المنطقه NEZالكلام ده يا ريس غير دقيق .. الصاروخ BVR كالامرام لا يستطيع توجيه نفسه معتمدا على بواحثه الا في المرحلة الاخيرة .. بينما في المرحلة الاولى والمتوسطة يحتاج تزويده باحداثات الهدف update سواء من المقاتلة التي اطلقته او من مقاتله اخرى او من اواكس .. الا في حالة اطلاقه من مدى قريب وهذا لا يحدث عادة لانه اهدار لصاروخ طويل المدى .. المصدر
The AIM-120 AMRAAM (Advanced Medium Range Air to Air Missile)...Beyond Visual Range (BVR), fire-and-forget air-to-air missile. It has a high-explosive warhead and relies on active radar homing for the final stages of flight, being launched on inertial mid-course guidance without the need for the fighter to keep the target illuminated
In long-range engagements AMRAAM heads for the target using inertial guidance and receives updated target information via data link from the launch aircraft.
http://www.f-16.net/f-16_armament_article3.html
طيب من اين اتت جملة اطق وانسى ؟؟؟ من الجملة الي بالازرق ... ما معنى هذا الكلام
لفهم دلك يجب ان نفهم الفرق بين الصواريخ ذات التوجيه النشط active radar homing والتوجيه شبه النشط semi-active radar homing ففي التوجيه شبه النشط عندما تطلق مقاتلة صاروخ فانها يجب ان تحافظ على الصاروخ في وضع بينها وبين الهدف بحيث لما رادار المقاتلة يضرب (يضيئ) الهدف بالموجات الرادراية ترتد الموجات وتلتقتها بواحث الصاروخ ذو التوجيه الشبه النشط لتحدد مكان الهدف المتغير ويقوم الصاروخ بتعديل مساره وفق حركة الهدف بناء على الموجات الرادارية المرتدة ..
اما في التوجيه النشط (اطلق وانسى لصواريخ بي في ار) فان المقاتلة تطلق الصاروخ نحو الهدف بعد ان تحدد موقعه او تستقبله من اي مصدر (مقاتله اخرى او اواكس) ثم ينطلق الصاروخ نحو الهدف ويقوم بعمل تعديل لمساره (الهدف متحرك ويناور ويغير مكانه) بناء على الداتا لينك سواء من نفس المقاتلة التي اطلقته او من مقاتلة اخرى وهذا يعطي حرية كبيرة للمقاتلة للمناورة والافلات ولما يقترب الصاروخ من الهدف في المرحلة الاخيرة يعتمد على بواحثه الرادرية ويقوم بتوجيه نفسه ..
اولا الحديث كان عن 3 خزانات خارجيه من العضو في مشاركته اي 4 نقاط فارغه لعدد 2 صاروخ حراري علي طرف الجناح و 2 راداري تحت الجناح جهه الخارج اي بدون حموله قنابل يعني بدون قدرات قصف او اسناد ارضي
طبعا هذا غير صحيح كما ان اطلاق الصاروخ من مدي 100 كم هو اهدار حقيقي له ايضا لان الصاروخ يستنفذ كثيرا جدا من قدراته في طول الرحله و يصبح الافلات بمناوره اعتياديه مثل مناوره دوران عقارب الساعه امر في امكان الطيار العادي و لو راجعت سجل اسقاطات الامرام ستجدها من مسافه متوسطة حول 50 كم
انا مجبتش سيرة الكلام ده عشان يتم اقتباس كلامي والرد عليه بيه !!!
