بسم الله الرحمن الرحيم


عربة الاقتحام البرمائية المتقدمة AAAV :




تخطط قوات مشاة الأسطول الأمريكية لتستبدل بعربة الاقتحام البرمائيAmphibi ous Assault Vehicle AAV، العربة الأحدث Advanced Amphibious Assault Vehicle AAAV، التي تصل سرعة حركتها في المياه من 37 إلى 47 كم / ساعة، والتي يمكن انطلاقها من سفن برمائية على بعد أكثر من 40 كم من الشاطئ، وتصل إلىه في وقت أقلّ بكثير من الوقت الذي تحتاج إليه عربة الاقتحام الحالية. هذا التطور في خفة الحركة، يقلل خطر تعرض القطع البحرية للصواريخ والطائرات والسفن والألغام المعادية. ينتظر أن تدخل تلك العربة الخدمة بدءاً من عام 2008 كناقلة الجند الأساسية براً وبحراً. وستوفر قدرات أساسية عديدة، وتصبح وسيلة الحماية المدرعة الرئيسية للتحركات البرية والبحرية، والإسناد المباشر بالنيران لمشاة الأسطول. سيبدأ الإنتاج بالمعدل البطيء بدءاً من عام 2005، والدخول الكامل للخدمة في عام 2012.

1. بلد المنشأ: الولايات المتحدة الأمريكية.
2. الاستخدام: عربة اقتحام برمائية مدرعة ذات مواصفات متقدمة. تعمل كناقلة جند لمشاة الأسطول. وتوفر لهم الإسناد بالنيران أثناء عملياتهم.
3. الدول المستخدمة: تحت الإنتاج لمصلحة مشاة الأسطول الأمريكي.

المواصفات: العامة والفنية

1. المواصفات العامة:

الطاقم: 3 أفراد.
السعة من الأفراد: 17 فرد.
وزن العربة، مع تجهيزات القتال: 33.8 طن.
وزن العربة، من دون تجهيزات القتال: 28.5 طناً.
القدرة النوعية: 22.8 حصاناً / طناً.
الطول: 9.1 م.
العرض: 3.66 م.
ارتفاع البدن: 2.56 م.
أقصى ارتفاع: 3.19 م
ارتفاع بطن العربة عن سطح الأرض: 0.406 م.
عرض الجنزير: 53.3 سم.
طول الجزء من الجنزير الملامس للأرض: 5.169 م.
أقصى سرعة أمامية على الطرق البرية: 72.4 كم / س.
أقصى سرعة أمامية بحرية: 7.2 كم / س.
أقصى مدى بري: 483 كم بسرعة 40.2 كم / س.
أقصى مدى بحري: 117 كم بسرعة 36 كم / س.
أقصى سعة لخزانات الوقود: 1818 لتراً.
اجتياز حاجز رأسي، ارتفاعه: 0.91 م.
تسلق مرتفع، زاوية ميله: 40 درجة.
السير على طريق، ميله الجانبي: 60 درجة.
اجتياز مانع مائي: برمائية.
اجتياز خندق حاد الحافة، عرضه: 2.42 م.

2. قوة النيران:

1. التسليح:

- المدفع الرئيسي: Bushmaster 11 عيار 30 مم.
- أقصى زاوية ارتفاع: + 45 درجة.
- أقصى زاوية انخفاض: - 10 درجات.
- رشاش ثانوي: M 240 عيار 7.62 مم.

2. الذخيرة

- 50 قذيفة خارقة للدروع عيار 30 مم جاهزة.
- 100 قذيفة خارقة للدروع عيار 30 مم مخزنة.
- 150 قذيفة خارقة شديدة الانفجار عيار 30 مم جاهزة.
- 300 قذيفة خارقة شديدة الانفجار عيار 30 مم مخزنة.
- 800 طلقة عيار 7.62 مم جاهزة.
- طلقة مخزنة.

3. خفة الحركة والمناورة:

3. المحرك: MT 883.
4. نوع الوقود: متعدد أنواع الوقود.
5. مواصفة المحرك: 12 أسطوانة، رباعي الأشواط، تبريد بالمياه.
6. قدرة المحرك على البر: 850 حصاناً، عند 2600 دورة / دقيقة.
7. قدرة المحرك في البحر: 2575 حصاناً، عند 3300 دورة / دقيقة.
8. آلية نقل الحركة: ALLISON.
9. عدد السرعات الأمامية: 4.
10. عدد السرعات الخلفية: 2.
11. الجهد الكهربائي المستمر: 28 فولتاً مستمراً.
12. المولد الكهربائي: 1000 أمبير، 28 فولت مستمر
13. البطاريات: مجموعتان كلّ مجموعة 2×12 فولتاً.

4. القدرة على البقاء:

14. التدريع: مقاوم لاختراق الذخيرة عيار 14.5 مم على مسافة 300م، والشظايا على مسافة 15 م.
15. الوقاية ضد الحريق: نظام استشعار وإطفاء آلي.
16. الوقاية ضد أسلحة التدمير الشامل: مزودة بجهاز للحماية ضد أسلحة التدمير الشامل.

5. التجهيزات الإضافية:

17. أجهزة الاتصالات: ثلاثة أجهزة، تعمل في حيز التردد العالي جداً، وجهاز اتصال بواسطة أقمار الاتصالات الصناعية، وجهاز اتصال داخلي لاسلكي.
18. معدات الملاحة: AN / VSQ-1 و EPLRS.
19. جهاز رؤية أمامي: يعمل بالأشعة دون الحمراء FLIR.
20. وحدة طاقة إضافية: تعمل بالديزل، وتبريد بالمياه، قدرة ميكانيكية 30 حصاناً، وقدرة كهربائية 10 كيلوات.

وتقبلوا مني فائق الاحترام و التقدير........:wink::smile:






الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
مواصفات جميلة
وتتميز بالخفة مقارنة بالجيل الاول مشكور اخي مليك


k.g.b

صقور الدفاع
إنضم
30 يوليو 2008
المشاركات
3,805
التفاعلات
236
السلام عليكم مشكور يامليك عل الموضوع الجميل
بعد اذنك

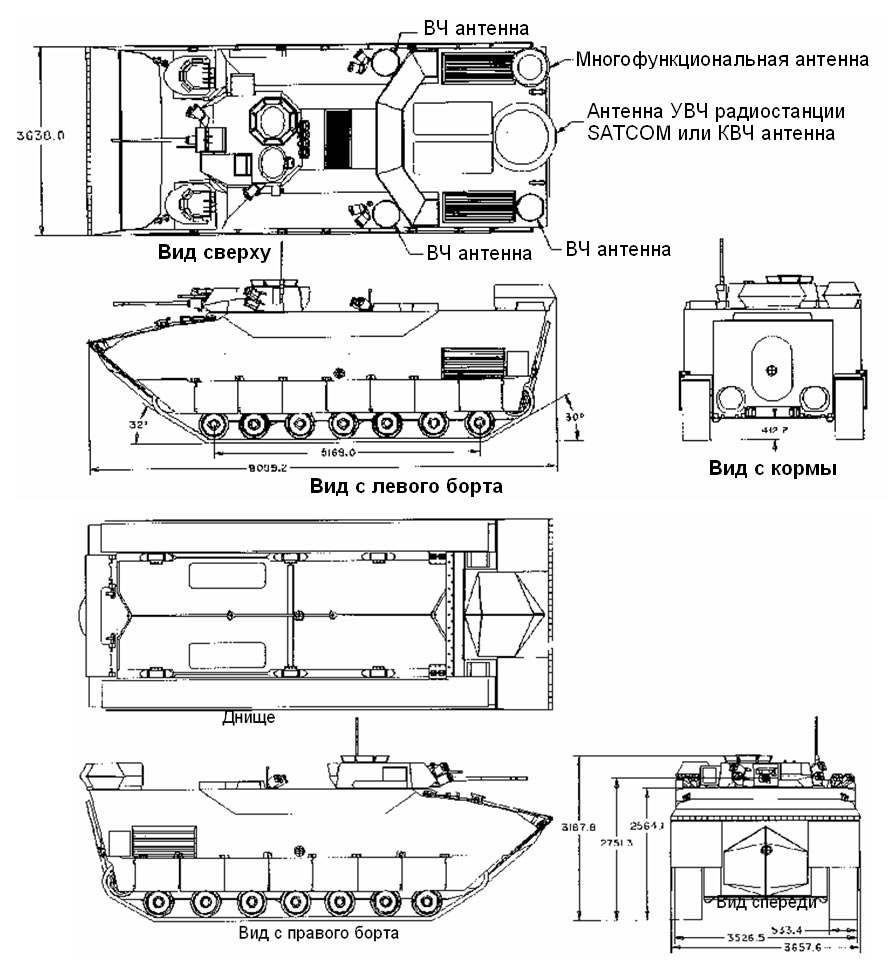

مخطط تفصيلي .
