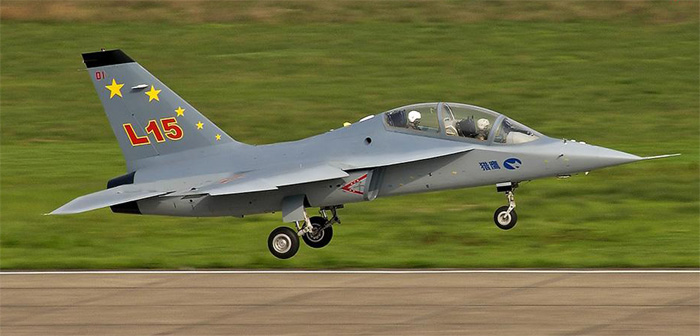

هو يتكلم عن امكانيات التطوير لا سرعه الطائرهمن اين اتيت بمعلومة ان ال ل-15 اسرع من الرعد ...؟؟
(امكانية تطويرها اسرع بكثير من الطائرة JF-17 )
Follow along with the video below to see how to install our site as a web app on your home screen.
ملاحظة: This feature may not be available in some browsers.
هو يتكلم عن امكانيات التطوير لا سرعه الطائرهمن اين اتيت بمعلومة ان ال ل-15 اسرع من الرعد ...؟؟
هو يتكلم عن امكانيات التطوير لا سرعه الطائره
(امكانية تطويرها اسرع بكثير من الطائرة JF-17 )
يا حبيبى يا ماجك تاتشالصينيون والباكستانيون يحلمون ببيع
JF-17
تحت مبررات انها مقاتلة مع ان مستواها مازل فى مستوى طائرة التدريب المتقدم بل النسخة FA-50 الكورية الجنوبية افضل منها بكثير فلا هيكل ذو عمر يتجاوز اعمال مقاتلات الجيل الثالث ولا رادار موازى حتى لمثيلاتها من طائرت التدريب فالرادرات المستخدنة على الطائرات TEJAS & FA/50 مازل كل منهم يتفوق عليها بمعدل 30 % اداء حتى بعد تحسين الرادار KLJ-7 فى النسخة JF-17 II ومازل الطائرة سينفق على تطويرها الكثير فاى رادار AESA ايطالي يتم دمجة سيزيد التكلفة 5 مليون دولار على الاقل تطوير الهيكل يحتاج الى 1 مليون دولار تطوير باقى الافيونيكس امر اخر تماما لنتذكر ان فرنسا كانت ستبيع 100 قكعة تطوير افيونيكس للطائرة JF-17 بقيمة 13.5 مليون دولار لطائرة الواحدة فهل حقا طائرة مثل هذا تستحق رغم ان المدى وحمولة السلاح لن تزيد فمازل هناك قصور سذاجة طرح ان الطائرة تزويد بالصاروخ CM-400AKG وغيرها من الاسلحة الصينية كلها يمكن تزويد الطائرة L-15 بها بل ان هناك مزايا اخرى حتى لطائرة التدريب L-15 عنها ان امكانية تطويرها اسرع بكثير من الطائرة JF-17 لان الطائرة تتميز بقوة دفع اعلى حتى بنسب مواد مركبة 25 % بينما فى حالة زيادة نسبة المواد المركبة فى الطائرة L-15 الى 60 % مثلما تم تنفيذة فى الطائرة K-8E نجد اننا سنكتسب تخفيضا فى الوزن 10 % اضافى مما يجعل قدرة الطائرة L-15 كمواصفات فنية تزداد من حيث التسارع التسلق المناورة بخلاف لا قيود على حجم المحركات
الطرف الروسى لم ينهى مفاوضاته مع مصر ولم يطرح كل ما فى جعبتة بل انتظار انها المفاوضات يتعلق بوصول الرئيس الروسى لمصر كمؤشر على انتهاء كافة التفاوضات مع الروس
المصانع الحربية تطلب تشغيل لها فهى قد تم تطويرها بالكامل فى الفترة بين 2002-2012 وزيارت الروس لها لتحديد قدراتها وامكانيات التصنيع المحلى تم ابرازها فى زيارة وتصريح رسمى من رئيس الوفد الزائر لمصر منذ اكثر من عام
ولنوضح الامور ببساطة
يخرج من المستوى العالمى الطائرة Mi-8 ومحركها TV2-117
الميج 21 تخرج من الخدمة ومحركها R-25-300
بالتالى المصانع المصرية تحتاج الى تشغيل عن طريق صيانة وتعمير محركات بديلة مثل
TV3-117 وهو ما تم حتى بعملية القيام بالتعمير لها باسناد عملية الصيانة والعمرة للطائرت فى افريقيا للمصانع المصرية مما يحول خطوط الانتاج من صيانة وتعمير 160 محرك كل 10 سنين الى 400-600 محرك كل 10 سنين
نفس الامر مصر تحتاج الى صيانة وتعمير سلسلة المحركات RD-33 و AL-31 لصالح اساطيل الطائرت التى فى خدمة الدول العربية والافريقية كمرحلة اولى مما يزيد من قدرات التشغيل المصانع المصرية وتحيقيق ارباح للدخول فى مراحل تالية من التصينع لسلسة منتجات جديد وهذة الامور فى الاعتبار
وهم ان مصر لابد ان تصنع طائرة تعيسة مثل JF-17 من اجل الحصول على تقنيات تصنيع هناك حلول افضل بكثير فمثلا التعاون مع الهند يؤدى الى تصنيع منتجات افضل من الافيونيكس بالمعايير الغربية ونجاح الهند فى وصول طائرتها LCA لمرحلة دخول الخدمة اى نجاحها كمنتج
ونحن لانتكلم على تصنيع طائرةبل المكونات وعلى سبيل المثال مصر الان تنهى التفاوض على تصنيع تربو تشاجر الخاص بالمحرك Garrett TFE731-2A-2A turbofan المركب على الطائرة K-8E
بخلاف ان هناك عروض افضل للتصنيع المحلى فالامور اعقد مما يتخيل البعض
ومازلنا نرى ان شراء اسلحة بقيمة 6 مليار دولار من فرنسا فى الوضع الحالى خيار سىء طالما هناك بدائل فضل وارخص خاصة اذا قارنا الفوائد الاستراتيجية والاقتصادية التى حصلنا عليها من الروس مقابل توسيع برنامج التعاون
فزيادة الصادرات المصرية لروسيا 30 %
زيادة السائحين الروس بين 1-1.5 مليون سائح تترجم بزيادة الدخل لمصر مبلغ 2 مليار دولار بينما الفرنسيون يقدمون لنا قروض بفوائد وحتى الفوائد التصنيعية الحقيقة لاتتجاوز 10 % فمثلا عقد الجاويند بالذخائر قيمتة حوالى 1.8 مليار دولار الاستثمارت الفرنسية لاتتجاوز 145 مليون دولار مشاركتها مع مصنع الالكترونيات فى تصنيع الوثائق الالكتروينة بجانب تصنيع بعض المهمات محليا بترخيص من فرنسا
اما موضوع قروض متروا الانفاق فما زال الجميع يعش الوهم فالقروض لمتروا الانفاق مخططة والاتفاق عليها منذ عام 2010 والمنح الفرنسية 130 مليون يورو ايضا تعتبر كلام هزلى فهناك اصلا معونات ومنح موقوفة منذ 30 يونيو من فرنسا والاتحاد الاوربى الذى كان يقدم لمصر 200 مليون يوروا سنويا
لذا على البعض ان يهداء فما هو قادم سيكون مفاجأة للكثيرون
ولمن لا يعجبه الافينكوس الحالي فقلنا مرارا باب التطوير مفتوح وهذا مثال:
بالاضافة للافينوكس الذي تحمله فيمكن بكل بساطة تركيب الافينكوس الايطالي GRIFO_S عليها
The high degree of modularity, with configurable LRUs,allows for installation on various platforms, such as JF-17,F-16, Mirage V, Mirage 2000, MiG 23, MiG 25 and MiG 29.
http://www.selex-es.com/documents/737448/19970113/body_mm07799_GRIFO_S_LQ_.pdf
ومدى كشفه مقارب لمدى كشف رادار الميج-29 الحالي واقل قليلا من مدى كشف بعض البلوكات الحديثة للاف-16:
وهو رادار مفتوح قابل للتعديل لدمج اسلحة ومكونات مختلفة للمقاتلة
Open architecture
http://www.selex-es.com/documents/737448/19970113/body_mm07799_GRIFO_S_LQ_.pdf
مواصفات اخرى:
يتكامل (بدون تعديل او دمج) مع حزم التسليح التالية:
Integration with Weapon System
•• Compatibility with modern semi-active and active missiles:
-- Short Range IR missiles (e.g. AIM-9L-M-X, Python 4)
-- BVR (e.g. AIM-120 AMRAAM, MICA, Derby)
•• Support of CCIP and CCRP through precise air-to-surface
ranging
•• Modern, effective, flexible, and operationally proven ECCM
provisions.
اضافة كواشف حرارية حسب طلب العميل
set of radar modes including sensor fusion with IRST and additional Customer request.
قادر على العمل على 25 نمط (mode) لمدة 200 ساعة بشكل متواصل
An Italian Galileo Avionica Grifo S-7 pulse Doppler radar will replace the KLJ-7 radar in PAF's JF-17 aircraft. This radar can operate in 25 working modes for 200 hours continuously. Look-down, shoot-down and ground-strike are further capabilities.
http://www.airforce-technology.com/projects/fc1xiaolongjf17thund
الانماط التي يعمل عليها:
Modes Available
Air–to-air
•• Single target track
•• Dual target track
•• Track while scan
•• Range while search (normal)
•• Radar while search (adaptive)
•• Velocity search
•• Spot
•• Situation awareness mode
Air combat
•• Slewable scan
•• Vertical acquisition
•• HUD acquisition
•• Boresight acquisition
Air-to-surface
•• Real beam ground map
•• Doppler beam sharpening
•• Spotlight Synthetic Aperture Radar
•• Inverse Synthetic Aperture Radar
•• Ground moving target indicator
•• Sea surface search 1
•• Sea surface search 2
•• Fixed target track
•• Ground moving target track
•• Sea single target track
•• Sea moving target track
•• Air-to-ground ranging
Navigation support
•• Beacon interrogation
•• Weather avoidance
•• Terrain avoidance
ECCM capabilities
•• Low antenna sidelobes
•• Guard channel fully processed
•• Monopulse antenna
•• Low peak power; pulse compression
•• Random and adaptive frequency agility
•• DOJ
•• HOJ
•• AOJ
•• Provisions against:
-- Range gate/ velocity gate stealers
-- Noise jammers
-- CW jammers
وهذا من ويكيبديا
Pakistan negotiated with British and Italian defence firms regarding avionics and radars for the JF-17 development. Radar options include the Italian Galileo Avionica's Grifo S7,[50] the French Thomson-CSF's RC400 (a variant of the RDY-2),[51] and the British company SELEX Galileo's Vixen 500E active electronically scanned array (AESA) radar.[3] In 2010, the PAF had reportedly selected ATE Aerospace Group to integrate French-built avionics and weapons systems over rival bids from Astrac, Finmeccanica and a Thales-Sagem joint venture. Fifty JF-17s were to be upgraded and an optional fifty from 2013 onwards, at a cost of up to US$1.36 billion. The RC-400 radar, MICA AAMs, and several air-to-surface weapons are believed to be in the contract. The PAF also held talks with South Africa for the supply of Denel A-darter AAMs
بدائل التطوير كثيرة حتى لو اردنا الكترونيات في مستوى احدث نسخ الميراج الفرنسية ... طبعا بالنسبة لتكلفة التطوير ستكون الاعلى اذا ما اتجهنا للفرنسين ... هذا فضلا على ان النسخ الاحدث يوجد اهتمام كبير فيها بتطوير الالكترونيات من قبل الصينين ...
ورادرها الحالي يمكنها من حمل واطلاق R-77 وما يماثله من امدية اطباق مناسبة ...
وبدون اي تطوير وبرادار مغلق تستطيع الثاندر JF-17 حاليا الاعتماد على DataLink مع الاواكسات ومراكز التحكم والسيطرة الارضية لتزويدها باحداثيات الاهداف لتطلق صواريخها باتجاه تلك الاحداثيات بينما تتكفل الاواكس او اي مقاتلة اخرى بتوجيه الصواريخ نحو الهدف بعد ذلك ...
The communication systems comprise two VHF/UHF radios, one of them having capacity for data linking. The data link can be used to exchange data with ground control centres, airborne early warning and control aircraft and other combat aircraft also equipped with compatible data links
http://www.answers.com/topic/chengdu-pac-jf-17-thunder#ixzz3QJzwayjM
Active radar guided missiles like the AIM-120 and R-77 still require target location data from the launching aircraft, or more recently, from an off-board sensor like an AWACS aircraft
http://www.strategycenter.net/research/pubID.181/pub_detail.asp
لكن قرات ان دمج رادار ايسا سيواجه مشكلة التبريد بشكل رئيسي (وبشكل اقل مشكلة المحرك والانف الصغير)
يعني لدمج رادار ايسا مستقبلا فاننا سنحتاج لتغييرات تجعلها تقريبا طائرة مختلفة عن البلوك 2
J-11أتوقع وعندى إحساس يصل لحد اليقين إن الطائرة القادمة والى بتتصنع هنا هى j-11 ليست jf-17 كمان بتعديلات مصرية وتركيب أى مكونات غربية الدولة الوحيدة إلى عندها مرونة فى البيع هى الصين وخصوصا بعد إتفاقية "الشراكة الإستراتيجية الشاملة" إلى وقعها الرئيس فى الصين والصين مش موقعة الإتفاقية غير مع 4 دول فقط وهى إستراتيجية شاملة لكون النواحى السياسية والإقتصادية والعسكرية .. طب خط الإنتاج بتاع ال K-8E حيترمى يعنى.. مصر بتنظر لأبعد من كدا .. يقدر حد يقولى من الدولة الوحيدة إلى ممكن تبيعلك بعد كده " طائرة جيل خامس " وتديلك حق تصنيعها كمان " وأتوقع مع الصفقة دى طائرتين "أواكس" صينى لقيادتهم ..
بخلاف ان هذا الصاروخ يضرب اهداف ارضية بدقة ايضا ما يجعل الاهداف الثمينه من مراكز قيادة و الاتصالات و المطارات و شبكات الرادارات و انظمة الدرع الصاروخي اهداف في مرمي قدراتك و صاروخ بهذه السعره لا يصد ولا يرد و طاقتة الحركية تزيد من قدرته التدميرية بشدة و التصدي له شبه مستحيل .تختلف المهام التي يتم اسنادها للمقاتلات وعليه تختلف القدرات المطلوبة لتلك المقاتلات وساضرب مثال لاحد السيناريوهات .. ماذا لو ارادت بحرية معادية دعم البحرية الاسرائيلية بشكل مباشر ... ولكنها علمت ان قواتنا الجوية يمكنها تنفيذ طلعة جوية على قطعها البحرية المنوط بها تنفيذ هذه المهمة وكانت الطلعة الجوية مكونة من 120 ثاندر JF-16 ترافقها 120 اف-16 و48 ميج-35 (اواكسات) ... مع اسناد بحري مناسب ... وكانت ال 120 ثاندر JF-16 محملة ب 600 صاروخ ذو مدى 250 كلم وسرعة 4-5 ماك لاغراق تلك القطع البحرية ب 200 صاروخ بشكل متزامن على موجات متتالية تفصل بينهم فترة زمنية قصيرة ...
حيث ان قدرات الثاندر الحالية بدون اي تطوير تشمل التسليح بصاروخ anti-ship CM-400AKG missile
estimated range of 180-250 Km. It is a fire and forget 400 kg solid-rocket-powered weapon that can be fitted with different seekers and warheads. The missile’s impact velocity is greater than Mach 5
وكذلك تمتلك الثاندر داتا لينك لتبادل المعلومات مع الاواكسات والمقاتلات الاخرى بالاضافة لمراكز القيادة الارضية لتصبح قدرات الرصد والتوجيه لما سبق جزء من قدرات الرصد والتوجيه للثاندر ...
JF-17 comprises of two VHF/UHF radios, one of them having capacity for data linking. The data link can be used to exchange data with ground control centres, AWACS/AEW aircraft and other combat aircraft also equipped with compatible data links
ربما لن تقدم تلك الدولة على المغامرة بقطعها البحرية لدعم الاسرائيلين اذا كانوا في وضع حرج لو كانت عواقب ذلك خسائر فادحة ولكن هذا لا ينفي قدرتها على خوض حرب شاملة لا يمكن التصدي لها ...
سؤال هل يمكن نحصل من الدول الغربية على صاروخ بهذه المواصفات بسهولة وبكميات تضمن لنا التفوق او الردع ؟؟ وهل لو اتجهنا للمقاتلات الروسية فقط هل تكفي حمولتها لتحقيق تلك الكثافة النيرانية ؟؟
بخلاف ان هذا الصاروخ يضرب اهداف ارضية بدقة ايضا ما يجعل الاهداف الثمينه من مراكز قيادة و الاتصالات و المطارات و شبكات الرادارات و انظمة الدرع الصاروخي اهداف في مرمي قدراتك و صاروخ بهذه السعره لا يصد ولا يرد و طاقتة الحركية تزيد من قدرته التدميرية بشدة و التصدي له شبه مستحيل .
صحيح الثاندر تعبانة بس مش لدرجة مقاتلة تدريب ضعيفة القدراتمقارنة الثاندر ب l 15
دى اسمها بتنجااااااااااااااااان
