ملاحظه تحيرني ...!!!

red scorpion six

عضو مميز
إنضم
4 أبريل 2010
المشاركات
6,915
التفاعل
17,587 2 0
السلام عليكم ..

ربما يكون سؤال غبي لحد ما , ولكن لابد من السؤال حتى تتضح الصوره بالنسبه لي على الأقل ...

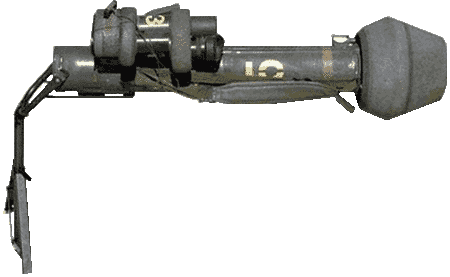

هذا هو الصاروخ المضاد للدروع M47 Dragon


وهذه فيديو خاص به


حيث نشاهد خلال اطلاق الصاروخ " انفصال السداده السوداء الخلفيه" عن طريق نبذها للخلف ,وسبب السؤال هو...أني أذكر جيدا أني شاهد ت فيديو لأحد الجنود الأمريكيين في حرب الخليج عام 1991 يطلق من نفس قاذف الدراغون "بدون وجود السداده الخلفيه " حيث (( أرتد هذه الجندي للخلف بكل عنف )) بعد الأطلاق .. للأسف بحثت عن هذا الفيديو ولم أجده

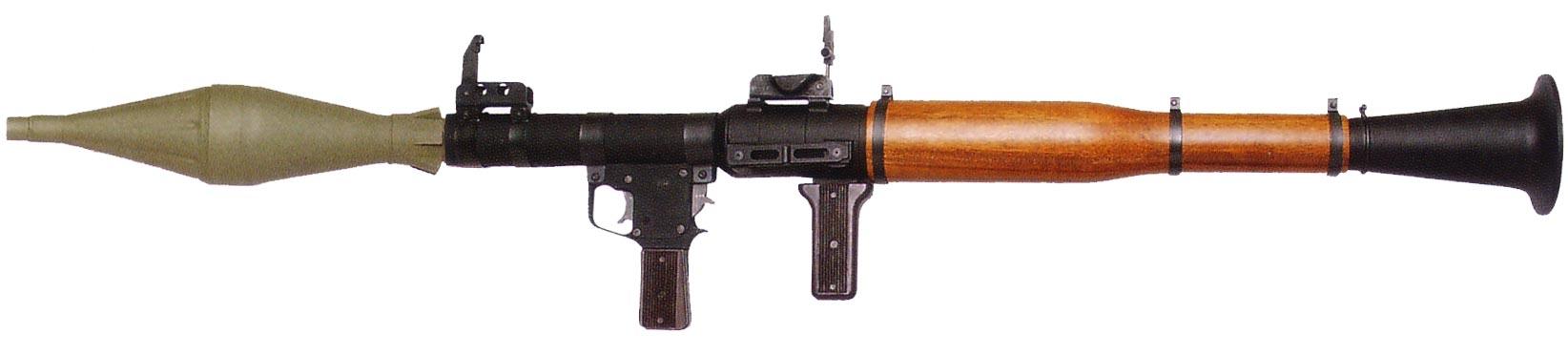

بينما نجد سلاح أخر وهو ال الأ ر بي جي -7 على سبيل المثال



وهذا فيديوا له




لايحتاج إلى "سداده خلفيه " يتم نبذها عند الأطلاق...!! والسؤال لماذا , رغم أن كلا النظامين لديهم فتحه خلفيه لتصريف غازات الدفع عند الأطلاق , فلماذا هذه السداده الخلفيه في الدراغون التي تنبذ عند الأطلاق , ولاتوجد في الأ ر بي جي على سبيل المثال ......!! مجرد سؤال يحيرني لفتره طويله


هذا والله أعلم

التعديل الأخير:
رد: ملاحظه تحيرني ...!!!

في "الدراجون" يتم إحتواء غازات الشحنة الدافعة في مؤخرة الصاروخ في حجيرة مغلقة من الخلف مؤقتا إلى حين إحتراق كامل الشحنة الدافعة ووصول الضغط إلى القوة المطلوبة وعندها يقوم الضغط -بركل!- الصاروخ إلى الخارج وفي النفس الوقت يتم التخلص من الغطاء الخلفي للسماح بالغازات للإنفلات.

في الrpg-7 يتم الإحتواء للغازات القاذفة في الإنتفاخ المشاهد في منتصف القاذف ، ويسمح القاذف الروسي بتسريب الغازات القاذفة بمعدل معتدل خلال خروج المقذوف، أي أنه في المنظومة الروسية لا يتم تخزين الغازات في القاذف إلى حين وصول الضغط المطلوب لقذف الصاروخ.

رد: ملاحظه تحيرني ...!!!

شكرا لك استاذنا الكبير "المرشد الدفاعي"على التوضيح الرائع منك بخصوص هذه الجزئيه ،وجزاك الله كل خير وجعله في ميزان حسناتك...
وبقى فقط استفسار بسيط-اسمح لي فقد أثقلت عليك ولك أريد أن استزيد من علمك-بخصوص الفيديو الذي شاهدته والذي لم أجده لﻷسف الشديد ﻷحد الجنود اﻷمريكيين وهو يطلق من قاذف الدراجون وكان بدون " الغطاء الخلفي أو السداده الخلفيه" .......فرتد بكل عنف للخلف على ظهره كرد فعل مباشر ﻷطﻻق الصاروخ.......ماهو التفسير العلمي لذلك ومادور السداده أو الغطاء الخلفي في حماية الجندي من هذا اﻷرتداد العنيف جدا بنظري...

وشكرا

هذا والله أعلم..

رد: ملاحظه تحيرني ...!!!

اعتقد حماية من اللهب في حالة الوقوف خلف الصاروخ يكون الضرر اقل او ان لا تسبب حريق او كشف مطلق الصاروخ والله اعلم

رد: ملاحظه تحيرني ...!!!

في "الدراجون" يتم إحتواء غازات الشحنة الدافعة في مؤخرة الصاروخ في حجيرة مغلقة من الخلف مؤقتا إلى حين إحتراق كامل الشحنة الدافعة ووصول الضغط إلى القوة المطلوبة وعندها يقوم الضغط -بركل!- الصاروخ إلى الخارج وفي النفس الوقت يتم التخلص من الغطاء الخلفي للسماح بالغازات للإنفلات.

في الrpg-7 يتم الإحتواء للغازات القاذفة في الإنتفاخ المشاهد في منتصف القاذف ، ويسمح القاذف الروسي بتسريب الغازات القاذفة بمعدل معتدل خلال خروج المقذوف، أي أنه في المنظومة الروسية لا يتم تخزين الغازات في القاذف إلى حين وصول الضغط المطلوب لقذف الصاروخ.

وهنا نجد فارق سرعة المقذوف من 200 م / الثانية للدراجون مقابل 115م/ الثانية لل rpg 7 كفائدة اضافية

رد: ملاحظه تحيرني ...!!!

دعوني أعيد صياغة السؤال مره أخرى....ماذا سيحدث في حالة أطﻻق صاروخ الدراجون بدون وجود الغطاء الخلفي "السداده الخلفيه"....؟أليست هذه السداده الخلفيه تعمل "ككتله موازنه" لغازات الدفع حتى تلغي تأثيرها وتمنع ارتداد القاذف وذلك بعد وصول غازات الدفع -بعد احتراق كامل شحنة الدفعه-داخل القاذف التي تسمح بدفع الصاروخ للخارج وتجمعها في حجيره خلفيه مغلقه وندافعها بكل قوه للخلف للتنفيس...

رد: ملاحظه تحيرني ...!!!

اعتقد الموضوع له علاقة بسرعة المقذوف ربما الجندي في الفيديو الذي تقصده يا عقرب ضرب الصاروخ وكان ظهره قريبا من ساتر صلب كجدار مثلا فارتداد الغازات اثر

رد: ملاحظه تحيرني ...!!!

دعوني أعيد صياغة السؤال مره أخرى....ماذا سيحدث في حالة أطﻻق صاروخ الدراجون بدون وجود الغطاء الخلفي "السداده الخلفيه"....؟أليست هذه السداده الخلفيه تعمل "ككتله موازنه" لغازات الدفع حتى تلغي تأثيرها وتمنع ارتداد القاذف وذلك بعد وصول غازات الدفع -بعد احتراق كامل شحنة الدفعه-داخل القاذف التي تسمح بدفع الصاروخ للخارج وتجمعها في حجيره خلفيه مغلقه وندافعها بكل قوه للخلف للتنفيس...

ترددت كثيراً في الحقيقة أخي العقرب قبل كتابة هذا التوضيح وهذه الإجابة ربما لأسباب لا تخفى عليك .. عموماً : مع الصواريخ الأنبوبية من فئة دراغون وغيرها ، الصاروخ يحتاج للإنطلاق لمسافة آمنة قبل تشغيل محرك الدفع الرئيس للصاروخ ، وذلك بهدف تجنب الإضرار بوجه الرامي وتأثير العصف الخلفي . لذا ، حاوية الصاروخ الأنبوبية تحتوي في مؤخرتها (ما أسميته أنت بالسدادة) على شحنة دافع موضوعة في حاوية خاصة بقصد توفير غازات ضاغطة بالحجم الكافي لدفع الصاروخ للأمام للمسافة الآمنة ، وفي ذات الوقت دفع السدادة للخلف بتأثير ضغط غازات شحنة الدافع . أما عن سؤالك حول "ماذا سيحدث في حالة إطلاق الصاروخ دراغون بدون وجود الغطاء الخلفي؟" فالجواب هو أن الصاروخ لن ينطلق للمسافة الآمنة وسيشتعل محرك الدفع الرئيس في مرحلة مبكرة والنتائج واضحة في هذه الحالة بحق الرامي (ربما ما شاهدته أنت على الفيديو الذي ذكرت) .

رد: ملاحظه تحيرني ...!!!

مولد الغاز أخي العقرب gas generator كما في الصورة للأسفل هو خاص بالصاروخ كونكورس ويحتوي على ستة فتحات للخلف لتصريف الغازات والقيام كذلك في نفس اللحظة بدفع الصاروخ خارج فوهة السبطانة للمسافة الآمنة بسرعة 86 م/ث .


التعديل الأخير:
رد: ملاحظه تحيرني ...!!!

ترددت كثيراً في الحقيقة أخي العقرب قبل كتابة هذا التوضيح وهذه الإجابة ربما لأسباب لا تخفى عليك .. عموماً : مع الصواريخ الأنبوبية من فئة دراغون وغيرها ، الصاروخ يحتاج للإنطلاق لمسافة آمنة قبل تشغيل محرك الدفع الرئيس للصاروخ ، وذلك بهدف تجنب الإضرار بوجه الرامي وتأثير العصف الخلفي . لذا ، حاوية الصاروخ الأنبوبية تحتوي في مؤخرتها (ما أسميته أنت بالسدادة) على شحنة دافع موضوعة في حاوية خاصة بقصد توفير غازات ضاغطة بالحجم الكافي لدفع الصاروخ للأمام للمسافة الآمنة ، وفي ذات الوقت دفع السدادة للخلف بتأثير ضغط غازات شحنة الدافع . أما عن سؤالك حول "ماذا سيحدث في حالة إطلاق الصاروخ دراغون بدون وجود الغطاء الخلفي؟" فالجواب هو أن الصاروخ لن ينطلق للمسافة الآمنة وسيشتعل محرك الدفع الرئيس في مرحلة مبكرة والنتائج واضحة في هذه الحالة بحق الرامي (ربما ما شاهدته أنت على الفيديو الذي ذكرت) .


شكرا استاذ/ عمر عمر ..على التوضيح الرائع والوافي على الجزئيه التي أشكلت علي , وجزاك الله كل خير ...

ملاحظه ..أن شاء الله سأبحث مره أخرى عن الفيديو المذكور ,ساعرضه للأستفاده

رد: ملاحظه تحيرني ...!!!
