تعتبر Su-24 Fencer واحدة من اهم واخطر القاذفات التكتيكية الروسية التي ظهرت خلال الحرب الباردة حيث صمم الاتحاد السوفياتي هذه الطائرة كقاذفة تكتيكية بعيدة المدى قادرة على اختراق المجال الجوي وضرب الاهداف في العمق وخلف خطوط العدو على ارتفعات جد منخفضة وبسرعات عالية و ذالك عن طريق استخدام ترسانة من الصواريخ الموجهة والغير موجهة و القنابل الذكية و التقليدية أو النووية ...كان اول ظهور لهذه القاذفة الاسطورة عام 1967 و دخلت الخدمة الفعلية العملياتية في سلاح الجو السوفياتي vvs عام 1975 ، و تعتبر Su-24 المثيل السوفياتي للا F-111 الامريكية و TORNADO البريطانية حيث قام الاتحاد السوفياتي بعد عقد من ظهور هذه القاذفة بتطويرها الى عدة نسخ منها ما خصص للحرب الالكترونية ومنها ما خصص للاستطلاع ومنها ماخصص للدعم البحري ، هذه القاذفة تم تصديرها تحت الاسم التجاري Su-24MK الى بعض دول الكتلة الشرقية سابقا و الدول الحليفة للاتحاد السوفياتي ابان الحرب الباردة بما فيها بعض الدول العربية والتي نذكر منها : الجزائر-ليبيا -سوريا-العراق - و من خلال هذا الموضوع سنتطرق للتطوير الجزائري للنسخة Su-24MK .....


قبل الشروع في الحديث عن التطوير الجزائري يجدر بنا الاشارة ان التطوير الجزائري لا يقصد به تطوير وطني لهذه القاذفة بل ان التطوير الجزائري ما هو الى التطوير الروسي ل Su-24M والمعروف باسم Su-24M 2 لكن العوامل التي جعلتني اصف هذا التحديث UPGRADE بتطوير جزائري هما عاملين :


اولهما : ان الجزائر هي الدولة العربية والدولة الوحيدة في العالم بعد روسيا التي قامت بتحديث جميع اسطولها من Su-24 الى مستويات اعلى من النسخ الاصلية التصديرية ويقصد بها المستويات الاعلى المتعارف عليها حاليا ...


ثانيا : ان التطوير الجزائري والمسمى SU-24 MK2/ BIS يعتبر حسب الخبراء الروس والدوليين احسن من التطوير الذي ادخل على القاذفات الروسية من Su-24M ....حيث نرى ان التطوير الذي شمل القاذفات الجزائرية يتمحور بين النسخ الروسية المحدثة M 2 والنسخة المطورة و الاحدث ل SU-24 والمسماة BIS بمعنى انه شمل جميع التقنيات التي ادخلت على النسخة الروسية Su-24M2 اضافة الى بعض التقنيات التي يفترض ان تركب على النسخ الاحدث والمسماة BIS

According to some reports, a set of airborne equipment Algerian Su-24MK2 allow the use of guided missiles X-31 and other modern systems, which can not be said about the upgraded Su-24M2 Russian Air Force.


تمتلك الجزائري 43 طائرة من نوع Su-24 تنقسم بين طائرات مخصصة للاستطلاع الالكتروني و اخرى للحرب الالكترونية والباقي قاذفات هجومية مخصصة للاختراق التكتيكي البعيد المدى و الدعم الجوي للقوات البحرية وتاتي الجزائر كثالث اكبر مستخدم ل Su-24 بعد كل من روسيا واكرانيا وهي بذالك تحتل مرتبة ثاني اسطول جوي هجومي في الوطن العربي بعد الاسطول السعودي ...

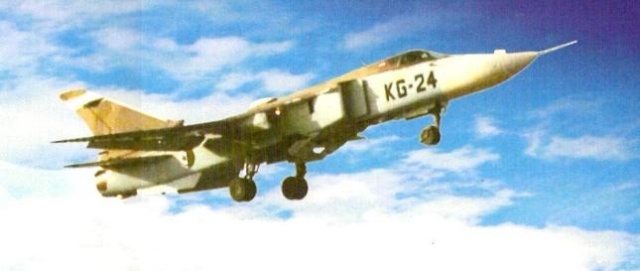

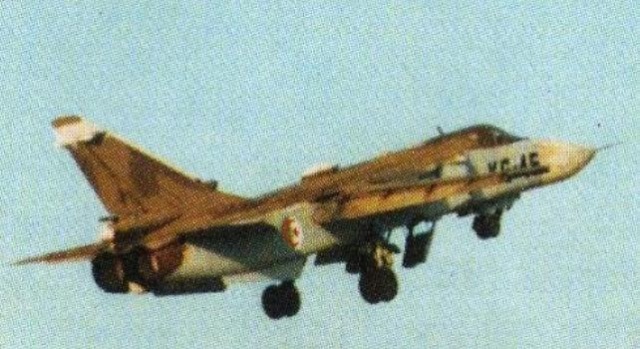

بداية دخول Su-24 الخدمة في سلاح الجو-ج كانت خلال الثمانينات وبتحديد عام 1988 حيث تعتبر الجزائر من اوائل الدول العربية التي ادخلت هذه القاذفة الى الخدمة وكانت البداية مع النسخة التصديرية المسماة SU-24 MK وهي عبارة عن نسخ مخفضة المعايير صدرت خارج الاتحاد السوفياتي لم تحتوي على سبيل المثال لا الحصر اجهزة انذار مبكر RWR اضافة الى تجريدها من بعض الانظمة الالكترونية وانظمة التسليح كنظام التوجيه الليزري-التلفزيوني المدمج Kaira-24 اما تسليحها القياسي فقد اقتصر على الصواريخ الموجهة AS-7 Kerry - AS-9 Kyle اضافة الى القنابل الغير الموجهة FAB ولم يشمل القنابل الموجهة باليزر او التلفزيون وما الى ذالك وقد اقتنت الجزائر 12 طائرة من هذا النوع من الاتحاد السوفياتي مابين 1988 -1991 وجميع النسخ التي صدرت خارج الاتحاد السوفياتي لاحقا << الى الدول العربية >> كانت تصنف ضمن المقياس الجزائري ...في السنوات اللاحقة ونظرا للظروف الداخلية القاهرة التي عرفتها الجزائر خلال فترة التسعينات ونظرا للحظر الذي فرض على الجيش الجزائري لم تقوم الجزائر بعقد اي صفقات تسليحية كبرى كما لم تقوم ايضا بتطوير اسطولها الجوي او تحديثه بما فيه سرب SU-24 MK الى انه وبعد بداية انقشاع الازمة الجزائرية قامت الجزائر عام 1997 بشراء طائرتين من نوع SU-24 MPK من بيلاروسيا مخصصة لمهام حرب الالكترونية وفي عام 1999 قامت الجزائر باقتناء 2 طائرات من نوع SU-24 MRK مخصصة للاستطلاع الالكتروني بنظام
SLAR
الى ان الدفعة القوية للسلاح الجو -ج كانت عام 2000 حيث قامت الجزائر بتعاقد على 25 طائرة من نوع Su-24M روسية هجومية وتحديثها الى النسخة الاكثر تطورا SU-24 MK2/ BIS اضافة الى تحديث ال 12 طائرة التي تعاقدت عليها الجزائر خلال الفترة السوفياتية الى نفس المستوى كما شملت الصفقة اقتناء طائرتين اخرتين لاستطلاع الالكتروني MRK2 و تحديث طائرات الاستطلاع الجزائرية الاخرى من نوع SU-24 MRK الى المستوى2 SU-24 MRK
وبهذه الصفقة اصبحت الجزائر تحتل المرتبة 3 بين مستخدم SU-24 وباحدث اسطول من بين جميع المستخدمين ....


Su-24MRK2 :

modernisierte Version der Su-24MR für Algerien auf der Basis der Su-24M2

Su-24MK2 :

Version der Su-24M2 für Algerien


اسطول SU-24 الجزائري :

37 قاذفة هجومية من نوع SU-24 MK2/ BIS وهي التي سنتناولها خلال هذا الموضوع
4 طائرات للاستطلاع الالكتروني مع انظمة SLAR من نوع SU-24 MRK 2
2 طائرات حرب الكترونية EW من نوع SU-24 MPK RECONNAISSANCE
من اكرانيا ..

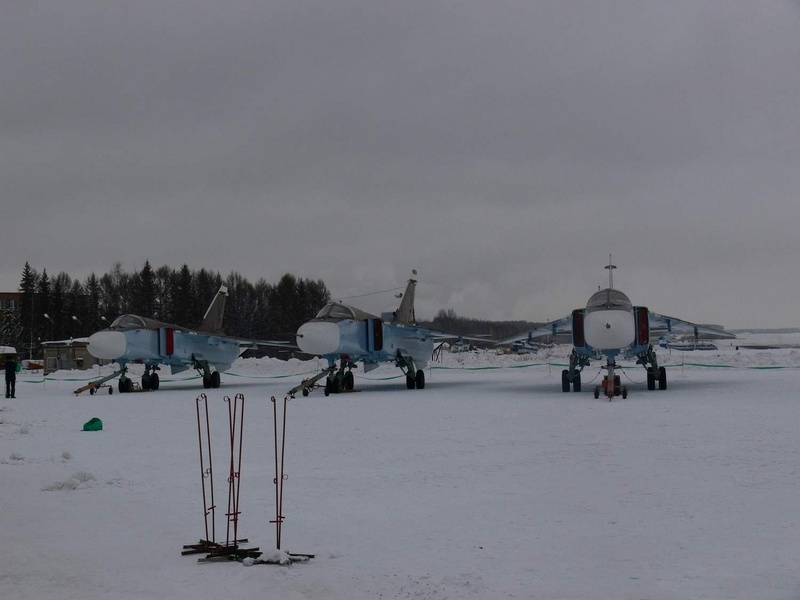

صورة ل Su-24MK جزائرية اثناء تطويرها بروسيا الى النسخة SU-24 MK2/ BIS :




بعد التطوير في الجزائر :




صور ل SU-24 MPK للحرب الالكترونية EW :






التطوير :

يعتبر التطوير الذي ادخل على النسخ الجزائرية تطويرا كاملا وجذريا الهدف منه هو زيادة العمر الافتراضي للطائرة وتحسين قدراتها العمليتية بتقنيات وتكنولجيات تؤهلها لاداء مهمامها في الحرب الحيثة ، التطوير شمل انظمة الملاحة ومنظومات الاسلحة والافيونيك وانظمة العرض والكمبيوتر الرئيسي لطائرة اضافة لانظمة الاتصالات وانظمة الاعاقة الالكترونية والامر الذي سنكتشفه ان بعض هذه المعدات الالكترونية البعض منها هو نفسه المركب على SU-34 ...

التطوير تما في منطقة جوكوفسكي الروسية وقد اشرف على مراحل التحديث الشركتين الروسيتين Gefest & T التي قامت بتزويد الطائرة بكمبيوتر جديد من نوع SVP-24 حديث
new on-board computer SVP-24 مماثل لنظام المحمول على القاذفة التكتيكة Tu-22M3 الروسية ..ال SVP-24 هو عبارة عن نظام تهديف اتوماتكي Automated targeting system يهدف الى تامين وصلة البيانات datalink الثنائية بين طاقم الطائرة والمراقب الارضي حيث يمنح للطيار امكانية تبادل البيانت المؤمنة مع القوات اوالمحطات الارضية من اجل القيام بلعمليات الهجومية ، كما يسمح هذا النظام بزيادة نسبة الاصابة وتقليل من معدل الخطاء CEP حيث يحتوي على وصلة بيانات خاصة تمنحه القدرة على اعادة برمجة احداثيات الهدف حتى بعد اسقاط الذخيرة الموجهة ....كما يقوم النظام بتحكم بوحدة معالجة البيانات الردارية الجديدة Obzor-RVB-T المدموجة بشاشة عرض الخرائط الجديدة OR4-TM cartography radar وشاشة عرض البيانات التكتيكية tactical situation MFD LCD والتي تمنح فعالية اكبر في حيازة الاهداف ومن مسافات ابعد









اما بالنسبة لانظمة الملاحة فبلاضافة الى نظام الملاحة بالقصورالذاتي تما تزويد الطائرة بنظام ملاحة متقدم موصول بنظام الملاحة IIA-P-737 الروسي الامريكي غلوناس-ناف ستار - satellite navigation 1 receiver GLONASS / NAVSTAR يسمح للطائرة بتحديد موقعها بدقة عالية اضافة الى منحها امكانية استخدام القنابل الموجهة بالاقمار الصناعية ....

يتبع

بمواصلة الحديث عن التطوير الجزائري ل Su-24MK نتطرق الان الى التطوير الذي شمل قمرة القيادة و منظومات التسليح والتهديف ......حيث تما في القمرة استبدال نظام العرض القديم CRT الاحادي اللون بنظام عرض جديد متعدد الالوان من نوع OR4-TM يتميز بقدرات افضل في عرض النمط SAR وقدرات اكبر في عرض الاهداف و تحديدها كما يستعمل لعرض الخرئط الردارية والمعلومات التكتيكية ....اضافة الى ذالك تما تزويد القمرة بشاشة عرض من نوع MFD LCD تستخدم في عرض البيانت التكتيكية tactical situation و البيانات الخاصة بطائرة ...هذه الانظمة الجديدة التي تما اضافتها الى الطائرة سمحت للطائرة باداء مختلف المهام في النهار كما في الليل وفي مختلف الظروف الجوية the Su-24 has gained a real all-weather night and day capability كما وفرت للملاح وظابط الاسلحة Weapons Systems Operator في Su-24 المطورة بعرض متعدد للانماط الارضية مع قدرات دمج مابين الصور الردارية وخريطة الملاحة الرقمية التي يوفرها نظام الملاحة الجديد في خريطة واحدة مما زاد من دقة الملاحة وتحديد الاهداف .......كما شمل التحديث نظام عرض افقي HUD جديد من نوع KAI-24 يتميز بقدرات عرض مختلف البيانات التي تقوم بعرضها شاشة العرض الاخرى مثل بيانات الملاحة والطيران بيانات انظمة التسليح البيانات التكتيكية والقتالية الى اضافة الى قدرته على عرض خريطة الملاحة الالكترونية .....كما شمل التطوير ايضا اضافة نظام الي يحتوي على كارت التخطيط والتحكم في السير العمليات briefing مما ادى الى تقليل الوقت اللازم لاعداد الرحلة واستخلاص المعلوامات الخاصة برحلة débriefing كما تما تزويدها بانظمة اتصالات SRNS-24 radio navigation equipment

شاشة العرض OR4-TM :

attachment.php



نظام العرض الافقي KAI-24 :

attachment.php



يتبع بمنظومات التسليح

التعديل الأخير:
رد: التطوير الجزائري ل Su-24MK


سؤال علي السريع قبل الدخول في النقاش هل شمل التطوير نظام uomz ؟ او تركيب نظام مماثل علي الطائرة ؟

لي عودة ان شاءالله شكرا علي الموضوع وفي انتظار التكملة ان شاءالله

تحياتي .

رد: التطوير الجزائري ل Su-24MK

على السريع ايضا اخي القيصر الطائرة خلال الاسبوعين الماضيين قامت بعدة عمليات قصف في الجنوب الشرقي في المثلث الحدودي بين ولاية الوادي وبسكرة وخنشلة ومن مميزاتها قدرتها على الطيران المنخفض

رد: التطوير الجزائري ل Su-24MK


سؤال علي السريع قبل الدخول في النقاش هل شمل التطوير نظام uomz ؟ او تركيب نظام مماثل علي الطائرة ؟

لي عودة ان شاءالله شكرا علي الموضوع وفي انتظار التكملة ان شاءالله

تحياتي .

فعلا اخي نبيل سؤالك حيرني في البداية لكن بعد البحث وجدت ان النظام الالكتروبصري القديم المركب في النسخ SU-24 M الروسية المسمى UOMZ KAIRA -24 تمااستبداله في النسخ الروسية والجزائرية المحسنة M2/MK2 بنظام الرقمي SVP -24 المصمم من طرفGefest and T وليس UOMZ ..و الذي هو كمبيوتر الطائرة و نظام التصويب الاوتوماتكي << او مدمج مع نظام تهديف >> في نفس الوقت automated targeting system ...المثير في الامر ان بعض المصادر تتحدث عن استبدال الروس لنظام KAIRA -24 بالبود SAPSAN-E .... لكن ماقصة السريع انت والزعيم اليوم

http://en.rian.ru/mlitary_news/20090928/156269949.html


التعديل الأخير:
رد: التطوير الجزائري ل Su-24MK

يا ريت اخي القناص صور لهذه الانظمة ولكابينة الطائرة المطورة لا اقصد الجزائرية ولكن على الاقل الروسية وعلى السريع هههههه

رد: التطوير الجزائري ل Su-24MK

موضوع راائع اخي القيصر وفي انتظار التكملة.

رد: التطوير الجزائري ل Su-24MK

بارك الله فيك اخي القيصر الروماني موضوع يستاهل .... ونكمل على السريع ان امكن حمولة الطائرة من الذخيرة وانواعها لو امكن

رد: التطوير الجزائري ل Su-24MK

على السريع ايضا ههههههههه
كل هذه التغييرات اكيد الرادار مسه التغيير فماذا كان البديل

رد: التطوير الجزائري ل Su-24MK

على السريع ايضا ههههههههه
كل هذه التغييرات اكيد الرادار مسه التغيير فماذا كان البديل

مفجاءة اخي الزعيم الردار هو الوحيد الذي لم يشمله التغيير .....على اي حال ردار السو-24 جيد في التتبع الارضي ....

رد: التطوير الجزائري ل Su-24MK

للاسف لم تفتجئني فانا اعتبره قطعة حديد مركبة في مقدمة الطائرة لقد اصبتني بالاحباط

رد: التطوير الجزائري ل Su-24MK

ألا يمكن تزويد السو-24 الجزائرية بنفس الرادار المركب على السو-34 ؟؟فمن ما امتلكه من معلومات فإن رادار السو34 قادر على كشف الاهداف السطحية الكبيرة من مدى 200-250كم وقدرات رسم خرائط تصل إلى 150كم بالاضافة الى تعقب الاهداف والاشتباك معها في نطاق 30كم!

التعديل الأخير:
رد: التطوير الجزائري ل Su-24MK

والله شىء عظيم للجزائر بس انا عاوز اعرف حاجة هو التطوير الجزائرى تم بموجب موافقة موسكو ولا من دماغ الاخوة الجزائريين كدة ... ولو عملوة من نفسهم لية امريكا مش بتسمح لاى دولة تطور منتجاتها بنفسها ولازم ترجع لها .. زى مصر مثلا طورت السام 125 باتشورا للعلامة ام 2 بدون اخذ رأى موسكو فى حين انها لا تستطيع فعل ذلك مثلا مع الهوك او الاف 16 بدون اخذ راى امكريكا

رد: التطوير الجزائري ل Su-24MK

والله شىء عظيم للجزائر بس انا عاوز اعرف حاجة هو التطوير الجزائرى تم بموجب موافقة موسكو ولا من دماغ الاخوة الجزائريين كدة ... ولو عملوة من نفسهم لية امريكا مش بتسمح لاى دولة تطور منتجاتها بنفسها ولازم ترجع لها .. زى مصر مثلا طورت السام 125 باتشورا للعلامة ام 2 بدون اخذ رأى موسكو فى حين انها لا تستطيع فعل ذلك مثلا مع الهوك او الاف 16 بدون اخذ راى امكريكا



أظن بأن السبب يرجع إلى الشروط فعند بيع أميركا اسلحة لدولة ما فإنها تشترط عدم بيع هذه الاسلحة لطرف ثالث او إدخال تعديلات عليها بدون أخذ الموافقة من الأميركيين وبالنسبة لروسيا فلم اسمع بنفس هذه الشروط في أي من صفقاتهم وهذا ما يجعل شراء الاسلحة من الروس سهلاً جداً.

رد: التطوير الجزائري ل Su-24MK

للاسف لم تفتجئني فانا اعتبره قطعة حديد مركبة في مقدمة الطائرة لقد اصبتني بالاحباط

ليس الى هده الدراجة اخي الزعيم يكفي ان Orion-A ردار متعدد الانماط وله قدرات عرض متعددة للخرائط الارضية وبالنسبة وضوح عالية جدا high resolutions. حيث يعتمد الردار في رسم الخرائط على الموجة الملميترية انطلاقا من الردار الاصغر للتبع الارضي Relyef TFR لاعطاء دقة وضوح عالية ... كما يتميز بقدرات رائعة في تتبع الاهداف الارضية بمدى يترواح الى 150 كلم بالنسبة للاهداف ذات المقطع اكبر مثل السفن ومدى 25 كلم بالنسبة للدبابات والمدرعات وهو بهذا يدعم استخدام مختلف الاسلحة التي اصبحت تحملها السو-24 بعد التطوير .....


التعديل الأخير:
رد: التطوير الجزائري ل Su-24MK

ألا يمكن تزويد السو-24 الجزائرية بنفس الرادار المركب على السو-34 ؟؟فمن ما امتلكه من معلومات فإن رادار السو34 قادر على كشف الاهداف السطحية الكبيرة من مدى 200-250كم وقدرات رسم خرائط تصل إلى 150كم بالاضافة الى تعقب الاهداف والاشتباك معها في نطاق 30كم!

بصراحة هذه الطائرة هي ضحية لبرنامج السو-34 يعني من خلال التطويرات التي ادخلت عليها في النسخ الروسية والجزائرية وربما نسخ وتطويرات اخرى مستقبلا يتضح ان عمر هذه الطائرة وعطائها لا يزال مستمرا لولا ظهور السو-34

رد: التطوير الجزائري ل Su-24MK

والله شىء عظيم للجزائر بس انا عاوز اعرف حاجة هو التطوير الجزائرى تم بموجب موافقة موسكو ولا من دماغ الاخوة الجزائريين كدة ... ولو عملوة من نفسهم لية امريكا مش بتسمح لاى دولة تطور منتجاتها بنفسها ولازم ترجع لها .. زى مصر مثلا طورت السام 125 باتشورا للعلامة ام 2 بدون اخذ رأى موسكو فى حين انها لا تستطيع فعل ذلك مثلا مع الهوك او الاف 16 بدون اخذ راى امكريكا

لااخي الكريم التطوير الجزائري تم برغبة جزائرية ومواصفات جزائرية خاصة تتميز بها النسخة الجزائرية حتى عن النسخ المستعملة في الجيش الروسي.......في الحقيق قمت باكمال الموضوع هذا المساء لكن حدث خلل اثناء ارساله مما ادى الى فقدانه وعدم اكماله .......لكن عند اكمال الموضوع ستظهر اخبار سارة اخرى عن التطوير

رد: التطوير الجزائري ل Su-24MK

قد لن يختلف اثنان اخي القيصر ان السو 24 تعتبر الطرف الاصعب في كل معادلات حلف النيتو بل كانت الطائرة رقم 1 في قائمة الاخطار الجوية المعادية لهذا الحلف .
لكن الواقع يقول ان السو 24 قدمت افضل ما لذيها و وجب التفكير بجدية في المستقبل !
و حسب علمي انها لن تحلق فوق الجزائر بعد 2015 على اقصى تقدير .
وان لم يكن السبب الرئيس بالنسبة للجزائر في مجال التقنيات لكن اغلب الطائرات الجزائر لم تعد قابلة للتطوير بسبب تقادمها , خصوصا من ناحية الهيكل بسبب الاستخدام الكثيف لها اضافة الضروف البيئة المحيطة بمناطق نشرها .
لكن تبقى المشكلة الاكبر هو البديل فالجزائر لم تجد بديل حقيقي لهذه الطائرة ومعلوم ان الجزائر من الدول التي تعتمد بشكل مباشر على النوعية في الاداء وليس استخدام الطائرات المتعددة المهام بل تفضل الاختصاص لذلك نرى الاتجاه نحو تحسين قدرة الدعم القريب بالمروحيات مع تحويل العمليات التي تتم في العمق الى طائرات اخرى مثل السو 30.

رد: التطوير الجزائري ل Su-24MK



السلام عليكم

الاخ الزعيم متوجس دائما و لا ادري السبب ...يا اخي كن متفائلا فالمستقبل يحمل الكثير لنا.

المقنبلة التكتيكية su-24 المطورة و خصوصا التطوير الجزائري يمكنها حمل و اطلاق ترسانة مرعبة من الصواريخ و القنابل الروسية نترك الاخ القيصر يتطرق اليها لاحقا.

المقنبلة تملك قدرة كبيرة على الاختراق و بامكانها توجيه ضربات جو ارض تشل قوات العدو.


رد: التطوير الجزائري ل Su-24MK

{{حسين -ريد كراش -شكيب}} ....هل سمعتم اخواني عن الحكومة الثلاثية في روما triumvirat {{ ليسينوس كراسوس-غناوس بومبي-يوليوس قيصر }} اخي زعيم انصحك ان لا تاخذ مكان ماركوس بروتوس او توليوس سيسيرو ...انتظر تكملة الموضوع ....

المستقبل يحمل الكثير لنا

التعديل الأخير:
رد: التطوير الجزائري ل Su-24MK



اعتقد انه سينضم للحكومة الثلاثية لضمان مستقبله

ننتظر تكملتك بفارغ الصبر اخي شكيب.
