موسوعة الذخائر الجوية التركية - الجزء الثاني

قمنا في الجزء الأول بذكر جميع الصواريخ والذخائر التي تطلق من الجو تركية الصناعة،

الجزء الأول

موسوعة الذخائر الجوية التركية

في هذا الجزء سنذكر الذخائر والقنابل المعدل عليها تركيًا مع الذخائر الصغيرة التي تطلق من المسيرات ثابتة الأجنحة والذخائر المتسكعة.
​

---

الذخائر الصغيرة
التي تطلق من الدرونات​

---

:TOGAN

ذخيرة تطلق من منصات حاملة رباعية وثنائية وأحادية مع أحتمالية خطأ(CEB) أقل من 10متر ورأس حربي متشظي يضمن إصابات لأي هدف بشري قريب من موقع الإنفجار.
​

العيار	81ملم هاون
الوزن	45كجم ~
أحتمالية الخطأ	10متر ~
التوجيه	نظام تحكم في نيران متقدم
منصات الإطلاق	المسيرات الخفيفة - المتوسطة - الطائرات ثابتة الأجنحة - الدرونات الخفيفة
الأهداف	مشاة الأفراد

قاذف قنابل 40ملم:

قاذفة قنابل من عيار 40ملم على مسيرة Songar التركية

لن نتحدث عن المسيرة فهذا ليس موضوعنا، بل عن قاذف القنابل المدمج بها.

قاذف القنابل RDS40-MGL من عيار 40ملم تركي الصناعة.

العيار	40ملم
وزن القاذف	5.40كجم
المدى	400متر-1كم
نوع الطلقات	متشظي - خارق دروع
إختراق الطلقة الخارقة للدروع	70ملم
المخزن	6طلقات
الأهداف	الأفراد والمركبات خفيفة التدريع
المنصات	مسيرة Songar - المسيرات الخفيفة ثابتة الأجنحة

Rocstan Laser Guided
Mini Missile System:

نظام الصواريخ الصغير الموجهة بالليزر مقدم من روكستان، مع تدمير فعال لأهداف ثابتة والأفراد.
​

العيار	40ملم
الطول	50سم ~
الوزن	1.4كجم ~
أحتمل الخطأ	1متر
التوجيه	باحث ليزر
المدى	1000متر +
المنصات	الطائرات بدون طيار ثابتة الأجنحة
الأهداف	الثابتة - والأفراد

​

---

القنابل المعدلة وحزم التوجيه ​

---

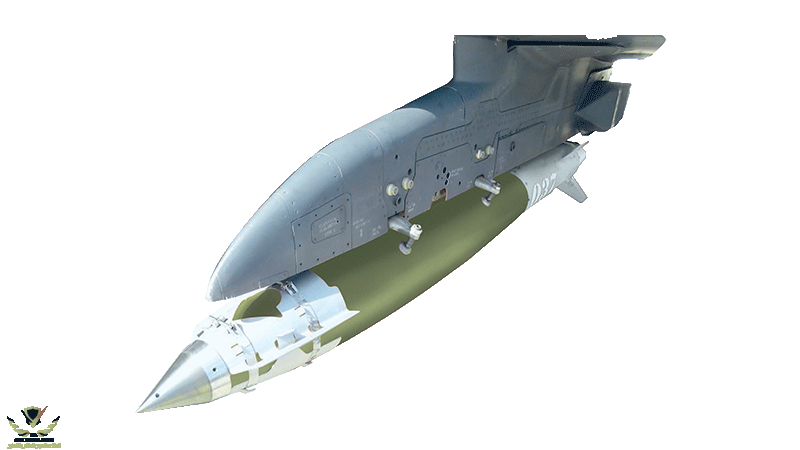

TEBER:​

تيبير هي مجموعة توجيه تركيه لقنابل الMK81 - MK82 الأمريكية.

وتعزز قدرة الإصابة الدقيقة مع زيادة المدى وتقليل الأضرار الجانبية.

عن طريق دمج نظام ملاحة بالقصور الذاتيINS ونظام تحديد المواقع العالمي GPS والباحث الليزر الدقيق SAL

TEBER 81:

​

المدى	2-28كم
الطول	2.1متر
الوزن	155كجم
التوجيه	وحدة قياس بالقصور الذاتي IMU نظام تحديد المواقع العالمي GPS توجيه الليزر SAL
الرأس الحربي	MK-81
مستشعر القرب	2-15متر
أحتمالية الخطأ CEP	3متر تقريباً
الأهداف	المتحركة والثابتة

TEBER 82:

لا نريد تكرار المعلومات لذلك سنذكر المواصفات المختلفة
​

الطول	2.6متر
الوزن	270كجم
الرأس الحربي	MK-82

LAÇİN:

مجموعة التوجيه القنابل الMK82 مزودة بأجنحة وذيل وباحث حراري في المقدمة ورابط بيانات بين الطيار والذخيرة.

​

الطول	2.7متر
الوزن	262كجم
التوجيه	نظام تحديد المواقع العالمي GPS - وحدة قياس القصور الذاتي IMU - باحث بالأشعة تحت الحمراء IIR
المدى	2-28كم
الرأس الحربي	MK-82
الأهداف	المتحركة والثابتة
المنصات	المقاتلات - المسيرات الثقيلة

​



[Falcon 🦅]

GÖZDE:

مجموعة التوجيه الدقيق بالليزر، تجعل القنابل من نوع 225كجم إلى ذخائر ذكية التوجيه.
يحتوي نظام التحكم في التوجيه على نظام ملاحة بالقصور الذاتي ونظام تحديد المواقع العالمي وباحث ليزري لضرب الأهداف الثابتة والمتحركة ذات الأولوية العالية.
​

المدى	28كم
أحتمال الخطأ	3متر
الوزن	265كجم
الطول	259سم
التوجيه	نظام تحديد المواقع العالمي GPS - نظام الملاحة بالأقمار الصناعية INS - التوجيه بالليزر
الأهداف	المتحركة والثابتة



[Falcon 🦅]

HGK-84:

مجموعة توجيه خاصة بالقنابل من فئة 900-1000كجم مع خيارات اختيارية لنظام
التوجيه،
يحتوي نظام التحكم في التوجيه على نظام الملاحة بالقصور الذاتي ونظام تحديد المواقع العالمي لضرب الأهداف بدقة عالية، مع نظام توجيه بالليزر إختياري.
​

المدى	28كم
الوزن	982كجم
الطول	381سم
أحتمال الخطأ	10متر - توجيه الليزر 3متر
التوجيه	نظام تحديد المواقع العالمي GPS - نظام الملاحة بالأقمار الصناعية INS - التوجيه بالليزر
الأهداف	المتحركة والثابتة
المنصات	F16- F4E

HGK-82:

تحول مجموعة التوجيه هذه
القنابل ذات السقوط الحر من فئة 225-300كجم إلى قنابل موجهة ذكية.

يحتوي نظام التحكم في التوجيه على نظام تحديد المواقع العالمي من أجل ضرب الأهداف الثابتة ذات الأولوية العالية مع ميزة إطلق وإنسَ.
​

المدى	28كم
الوزن	262كجم
الطول	258.7سم
التوجيه	نظام الملاحة بالأقمار الصناعية INS - نظام تحديد المواقع العالمي GPS
أحتمال الخطأ	10متر
الاهداف	الثابتة
المنصات	F-16 - F4E - Aksungur

LGK:

مجموعة توجيه بالليزر للقنابل MK-82 وقنابل الMK-81 التي تترواح أوزانها من 110كجم - 225كجم، وأيضاً قنابل MK-83 التي تزن 400 كجم وMK-84 التي تزن 910كجم، هذه القنابل الغبية تحولها مجموعة التوجيه LGK إلى قنابل ذكية التوجيه وتوفر دقة متزايدة ونطاق إطلاق متزايدًا وأضرارًا جانبية أقل ومقاومة التدابير المضادة وقدرة على إعادة الاستهداف بعد الإطلاق ضد الأهداف الثابتة والمتحركة.
​

المدى	13كم
إحتمالية الخطأ	10متر
الرأس الحربي	MK81 - MK82 - MK83 - MK84
الوزن	MK-81 = 113كجم MK-82 = 225كجم MK-83 = 500كجم MK-84 = 1000كجم
الأهداف	المتحركة والثابتة
المنصات	F-16 - F-4 - F-15 - SU-25 - AKINCI

​



[Falcon 🦅]

---

---

الذخائر المتسكعة​

​

---

---

ALPAGUT:

تكون هذه المسيرات الإنتحارية في أسراب جماعية أو مهمات فردية، وتكون فعالة ضد الأهداف البرية والبحرية الثابتة والمتحركة،

يمكن لنظام ALPAGUT اكتشاف الأهداف والتعرف عليها باستخدام جهاز البحث ثنائي الوضع دون أن يتم ملاحظته أو التأثر بأنظمة التشويش.

ويمكن تحديد موقع الهدف بدقة باستخدام نظام التحكم في التوجيه الموجود على متن المسيرة.
بالإضافة إلى كل هذه الميزات، يوفر النظام أيضًا مزايا كبيرة مثل إطلق وأنسَ، وتكامله السريع مع المركبات البرية والجوية والبحرية المأهولة وغير المأهولة.
​

المدى	60 كم
البقاء في الجو	60 دقيقة
الطول	2.3 متر
الوزن	45كجم
الرأس الحربي	حراري - خارق للدروع - شديد الإنفجار - متشظي
وزن الرأس الحربي	11كجم
الأهداف	أنظمة الدفاع الجوي الثابتة والمتحركة - - أنظمة الرادار - الاتصالات - ومراكز القيادة - والمركبات البرية المدرعة الخفيفة - وما إلى ذلك.
منصات الإطلاق الجوية	طائرات بدون طيار من فئة MALE وHALE، وطائرات ذات أجنحة ثابتة، وطائرات هليكوبتر هجومية وأخرى للأغراض العامة (مثل AKINCI، وTB-3، وAKSUNGUR، وANKA، وHürkuş، وATAK-2، وGÖKBEY)

إنتهى الجزء الثاني ولله الحمد.
إن أحسنت فمن الله، وإن أسأت فمن نفسي والشيطان
....

إهداء إلى :
S @snt
@Tornado.sa
@مملكتنا الغاليه
@حضـــرة القـــائـــد
​



[saad112]

مجهود جميل على الموضوع هذا الي يعتبر مرجعية للي يبحث عن معلومات عن الذخائر التركية


وأرى أن الذخائر لازم توازن بين التكنلوجيا المستخدمة وتكلفة الإنتاج حتى تحقق أكبر فائدة منها



[v1s7n]

سلمت يداك على هذا المجهود الرائع



[Sikorsky]

محتوى فريد من نوعه ومميز
واصل..



[سرحان]

مجهود كبير تشكر عليه وبداية موفقة يارب



[محموس]

موضوع مميز و منظم
تستحق تميز



[البحرية عز وحرية]

موضوع جميل عن الذخائر الجوية التركية الصراحة صناعة محترمة مشكور على الموضوع



[مملكتنا الغاليه]

تشكرات ياعسل

ربي يحفظك ويسعدك

الاتراك دواهي بالصناعات الله يعطينا من خيرهم ويكفينا شرهم


تقديري



[Falcon 🦅]

مجهود جميل على الموضوع هذا الي يعتبر مرجعية للي يبحث عن معلومات عن الذخائر التركية

يستحق منتدانا التعب والجهد

وأرى أن الذخائر لازم توازن بين التكنلوجيا المستخدمة وتكلفة الإنتاج حتى تحقق أكبر فائدة منها

وهذا مأراه في الذخائر التركية



[Falcon 🦅]

محتوى فريد من نوعه ومميز
واصل..

شكرا على كلامك الطيب يا مديرنا
بإذن الله



[Falcon 🦅]

موضوع مميز و منظم
تستحق تميز

تستحق الطيب وكل من يقراء



[Falcon 🦅]

موضوع جميل عن الذخائر الجوية التركية الصراحة صناعة محترمة مشكور على الموضوع

شكرا والله كلامك هذا وسام على صدري



[Tornado.sa]

---

---

الذخائر المتسكعة​

​

---

---

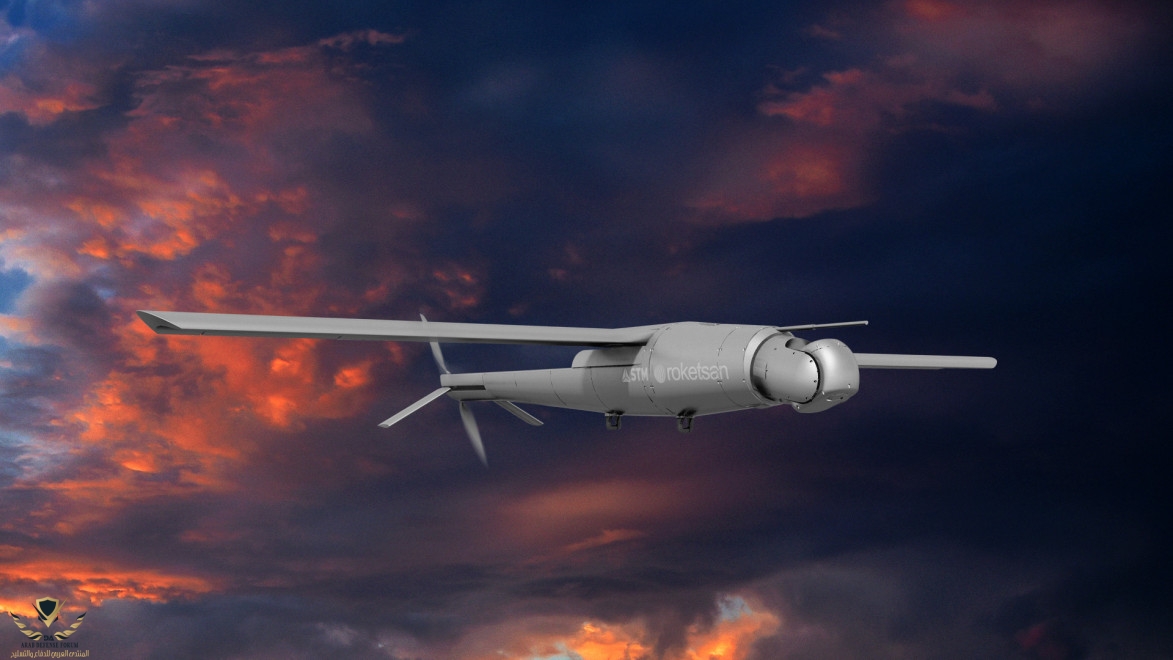

ALPAGUT:

مشاهدة المرفق 700560

تكون هذه المسيرات الإنتحارية في أسراب جماعية أو مهمات فردية، وتكون فعالة ضد الأهداف البرية والبحرية الثابتة والمتحركة،

يمكن لنظام ALPAGUT اكتشاف الأهداف والتعرف عليها باستخدام جهاز البحث ثنائي الوضع دون أن يتم ملاحظته أو التأثر بأنظمة التشويش.

ويمكن تحديد موقع الهدف بدقة باستخدام نظام التحكم في التوجيه الموجود على متن المسيرة.
بالإضافة إلى كل هذه الميزات، يوفر النظام أيضًا مزايا كبيرة مثل إطلق وأنسَ، وتكامله السريع مع المركبات البرية والجوية والبحرية المأهولة وغير المأهولة.
​

المدى	60 كم
البقاء في الجو	60 دقيقة
الطول	2.3 متر
الوزن	45كجم
الرأس الحربي	حراري - خارق للدروع - شديد الإنفجار - متشظي
وزن الرأس الحربي	11كجم
الأهداف	أنظمة الدفاع الجوي الثابتة والمتحركة - - أنظمة الرادار - الاتصالات - ومراكز القيادة - والمركبات البرية المدرعة الخفيفة - وما إلى ذلك.
منصات الإطلاق الجوية	طائرات بدون طيار من فئة MALE وHALE، وطائرات ذات أجنحة ثابتة، وطائرات هليكوبتر هجومية وأخرى للأغراض العامة (مثل AKINCI، وTB-3، وAKSUNGUR، وANKA، وHürkuş، وATAK-2، وGÖKBEY)

مشاهدة المرفق 700650


إنتهى الجزء الثاني ولله الحمد.
إن أحسنت فمن الله، وإن أسأت فمن نفسي والشيطان
....

إهداء إلى :
S @snt
@Tornado.sa
@مملكتنا الغاليه
@حضـــرة القـــائـــد
​

الله يعطيك العافيه اشكرك على الإهداء
انت عضو مميز واضافه للمنتدى بمواضيعك المميزه.



[Falcon 🦅]

الله يعطيك العافيه اشكرك على الإهداء
انت عضو مميز واضافه للمنتدى بمواضيعك المميزه.

الله يعافيك تستاهل كل خير
وتسلم..



[stealth fighter]

يعطيك العافية
ابدعت وامتعت وعلمت وجزاك الله خير
واعتذر عن تاخري بالرد



[Falcon 🦅]

يعطيك العافية
ابدعت وامتعت وعلمت وجزاك الله خير
واعتذر عن تاخري بالرد

الله يعافيك
تسلم ياغالي

لاعادي خذ راحتك



[حضـــرة القـــائـــد]

شكرا ع الاهداء والاطراء المميز
موضوع ومجهود قيم يامبدع
استمر في عطاءك يزهو مقامك
يعطيك العافيه ولاتحرمنا من مواضيعك ..

بالتوفيق،،​
