الرادار السلبي السعودي " صامت "

[Ezzo]

اكثر مايميز اسلوب الرادار الصامت هنا (او المجمع الالكتروني الصامت وهو من انواع ESM لتحليل الاشاره) انه لن يفلت الطيران المعادي من الكشف والتتبع حتى لو اعتمد الصمت اللاسلكي والراداري ... على خلاف الرادار التشيكي الذي يعتمد مايبثه الطيران من اشارات ..... كل ماتحتاجه هنا هو تغطيه مناسبه من البث الاذاعي المدني لاشارة ال FM واضنها متوفره بشكل جيد، لذلك الهوائي شكله غريب نسيبا لانه يعتمد تردادات اشاره FM ... المدى ومساحة التغطيه يحددها المشغل على حسب المتطلبات والمتوفر...

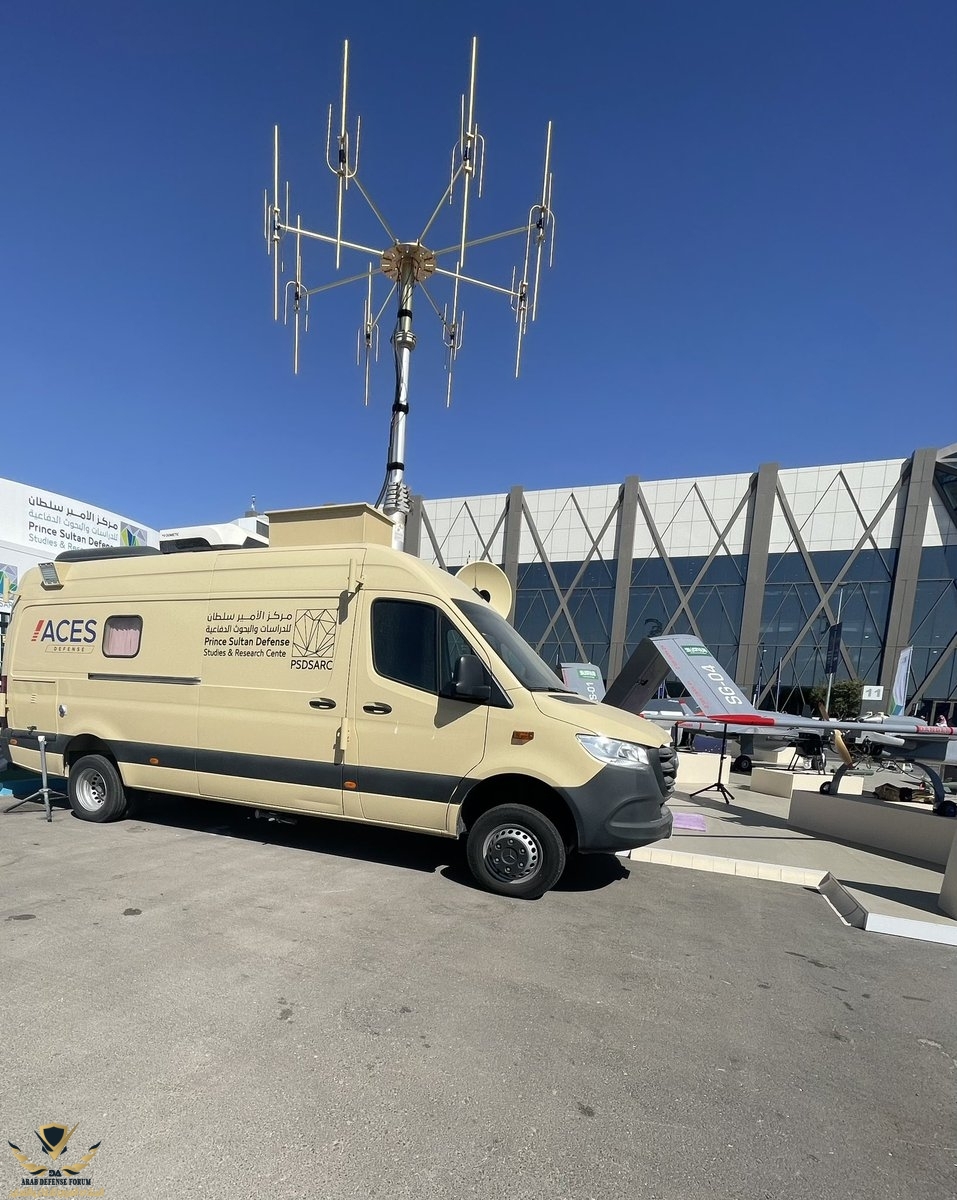

مشاهدة المرفق 718060

هذا الاسلوب اصبح ضروره ملحه لدعم الرادار النشط مع تطور وتنوع التهديدات الجويه طائرات وصواريخ مضاده للرادار ودرونات وحتى صواريخ الكروز... وقد اثبت فعاليته واهميته بالحرب الاوكرانيه الروسيه.

طيب ليش ما يقوم المصممين بتوزيع شريط حماية(نبضات موزعة على مساحات كبيرة) يعني اذا الطيارة او الصاروخ وصل فوق مدينة حتن ينعكس الإشارات ما الفائدة؟



[باحث علمي]

طيب ليش ما يقوم المصممين بتوزيع شريط حماية(نبضات موزعة على مساحات كبيرة) يعني اذا الطيارة او الصاروخ وصل فوق مدينة حتن ينعكس الإشارات ما الفائدة؟

اذا فهمت سوالك صح فالجواب،، هو الاستفاده من البث "المدني" الاذاعي FM والتلفزيوني DVB
(digital video broadcasting) المتاح لتامين "المجال الكهرومغناطيسي" المطلوب لتشغيل الرادار الصامت بدل البث "العسكري" والذي قد يكون هدف مباشر لانه العدو المفترض ايضا له وسائله ويلتقط اشاراتك، بمعنى تستغل الغطاء المدني المتوفر بشكل دائم بالزمان والمكان بالبلد وخارج حدودها نسبيا كمصدر للاشاره وهذا يقلل من التكلفه ويبعد حسابات العدو المفترض انك تراقبه بالسلم والحرب... الاسلوب الصامت هذا تستفاد منه جهات عديده اهمها للمراقبه الجويه بشكل عام والدفاع الجوي وسلاح الاشاره.



[Ezzo]

والبث المدني مقيد بالمناطق الحضرية، ما اقصده بث يشتغل في حالة الطوارئ القصوى، إذ في تلك الحالة لا يهم كشف مكان البث بل تحديد الخطر



[باحث علمي]

والبث المدني مقيد بالمناطق الحضرية، ما اقصده بث يشتغل في حالة الطوارئ القصوى، إذ في تلك الحالة لا يهم كشف مكان البث بل تحديد الخطر

صحيح بعض المناطق المنعزله قد لاتكون مغطيه بشكل كامل بالبث الاذاعي المدني وهنا القرار يعود للمشغل العسكري اذا يغطيها بنقاط خاصه اضافيه او يتركها ... حسب اهمية المنطقه.



[أبو إبراهيم 不]

للتوضيح موضوع الرادار السلبي يكشف الاهداف الخفية ( شبحية )
دعاية تسويقية ، لا يوجد اي دليل عليها

الرادار السلبي له مميزات كثيرة و يعتبر مكسب كبير جدا

واتمنى ما نكون تاثرنا في دعاياتنا و تقديمنا لمنتجاتنا بالمبالغة الموجودة عند بعض اخوانا العرب



[Saudi silent]

للتوضيح موضوع الرادار السلبي يكشف الاهداف الخفية ( شبحية )
دعاية تسويقية ، لا يوجد اي دليل عليها

الرادار السلبي له مميزات كثيرة و يعتبر مكسب كبير جدا

واتمنى ما نكون تاثرنا في دعاياتنا و تقديمنا لمنتجاتنا بالمبالغة الموجودة عند بعض اخوانا العرب

دعاية تسويقية ؟ هل تنفق الدول المليارات في البحوث والابتكار لغرض الدعاية والتسويق؟
هل نتحدث عن روسيا هنا ؟ الرادارت السلبية بالفعل قادرة على كشف الاهداف الشبحية
الصين بنفسها سعت الى امتلاك رادار مشابه من التشيك ولكن امريكا عرقلت الصفقة
(لسبب معروف)
​

الرادار السلبي التشيكي يكشف B-2 على بعد 150 ميلاً.​

نظام الاستشعار السلبي (فيرا)- صائد الشبحيات-​

​



[باحث علمي]

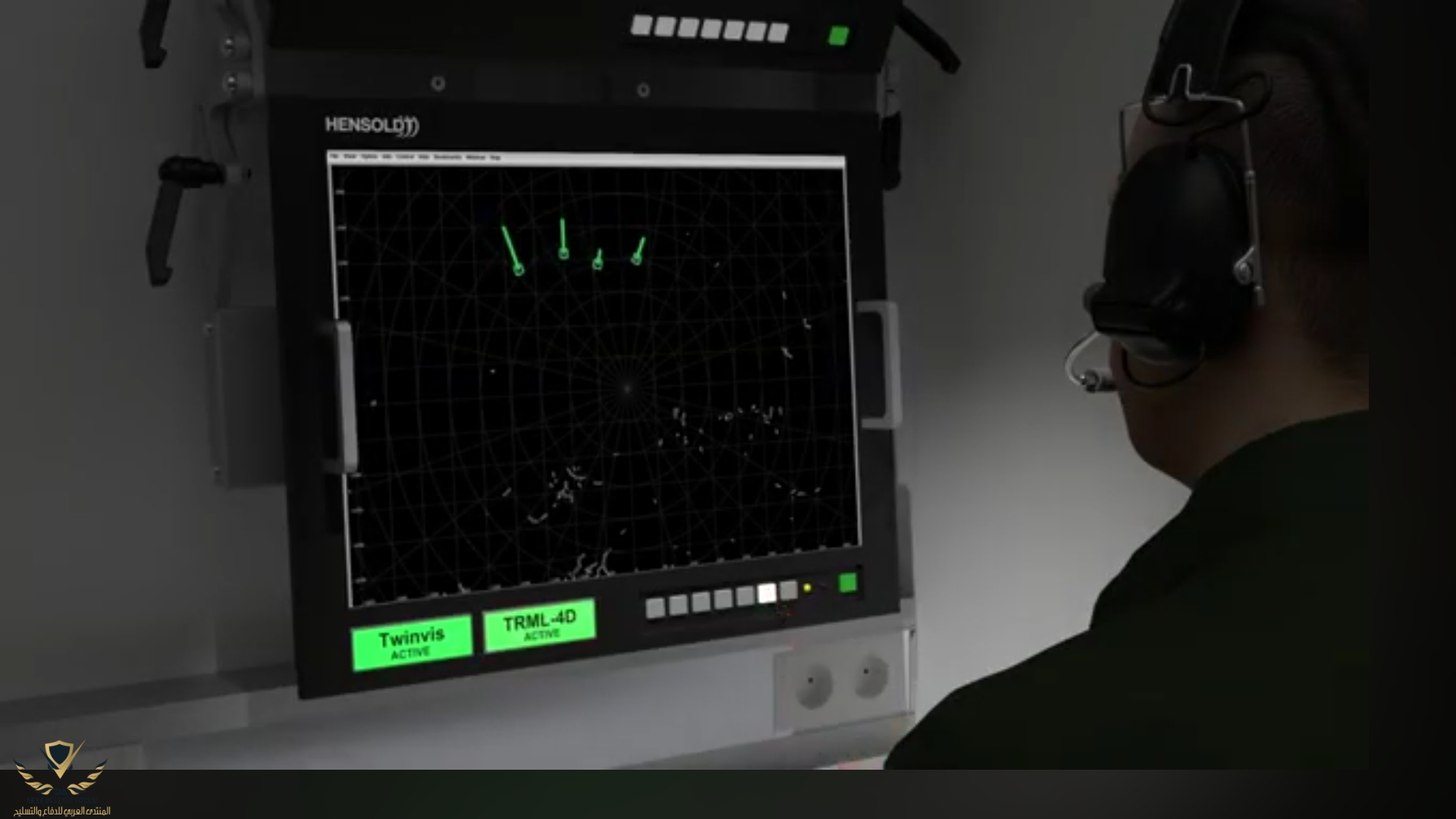

شرح توضيحي للنسخه االالمانيه والتي تعتمد نفس اسلوب :



احد السيناريوهات لاستخدامه لتعزيز الدفاع الجوي ... يعمل جنب الى جنب مع الرادار النشط AESA ... حيث يعتمد الكشف السلبي كمرحله اولى وعند كشف اهداف جويه يفعل الكشف النشط للتحقق من الاهداف لتوجيه الاعتراض..

1. اهداف معاديه

2. الكشف السلبي يكشف ويتتبع:

3. الرادار النشط يفعل لكشف تفاصيل الاهداف والاشتباك:

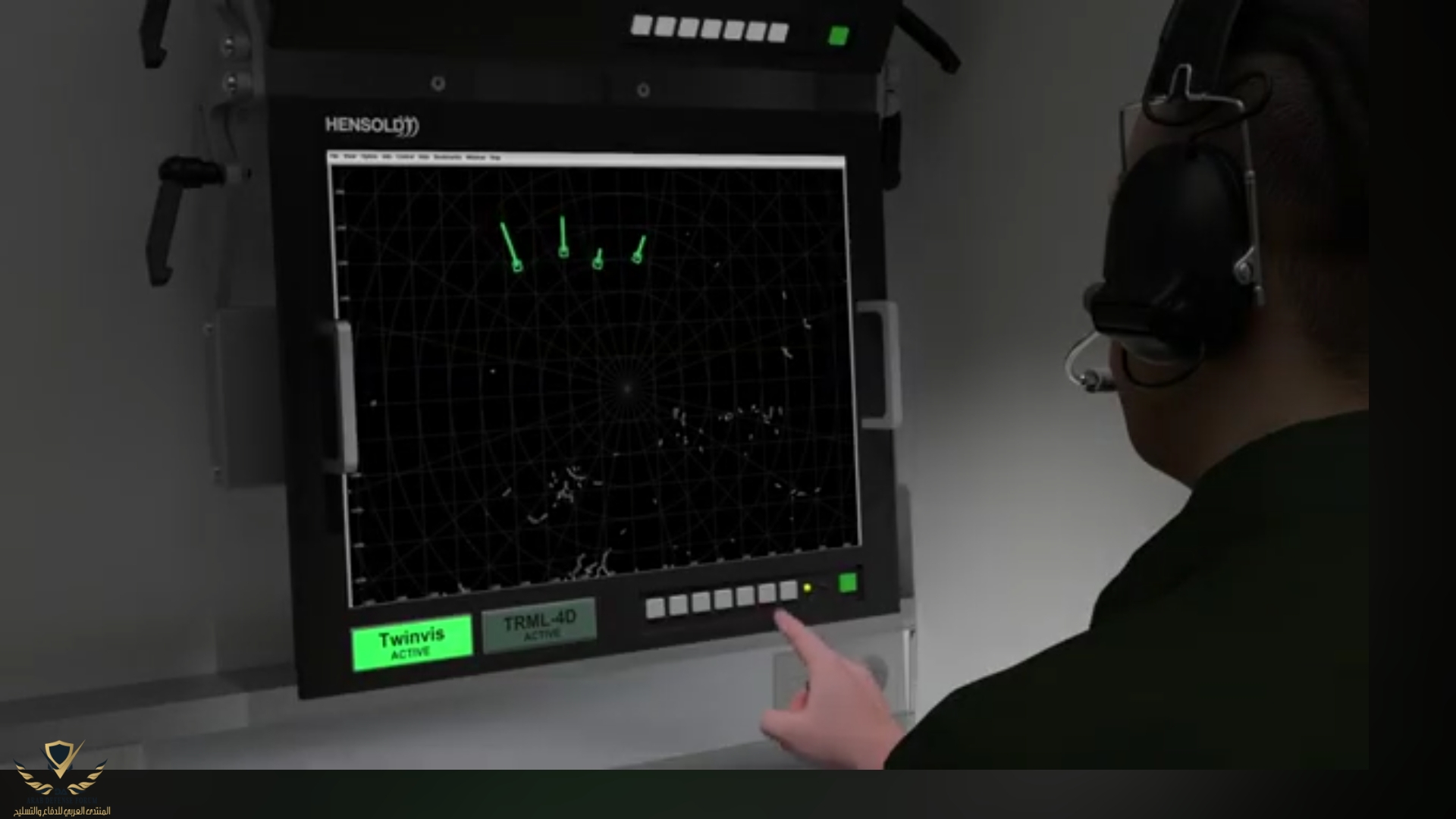

ايضا لتجاوز التضليل الالكتروني للطائره المعاديه التي تعتمد اظهار عدة اهداف وهميه للرادار النشط مع الهدف الحقيقي وهنا ياتي دور الكشف السلبي الذي يبين الاهداف الحقيقه "فقط" على الشاشه:

الدقيقه 1:50 ومابعدها :



[-F15D-]

التعاون بين PSDSARC و شركة ACES Defense في اختباره وتشغيل نظام الرادار السلبي "صامت" وتم ايضا بناء Telescopic Mast محليا

​

in Aces Def our Technology has been collaborated with PSDSARC for localization as shown in the picture . locally built RoW (Radar on Wheel) as Passive Radar it has been test and operationally
Additionally , the telescopic Mast is locally built , tested and operationally deployed

​
