الرادار السلبي السعودي " صامت "

2-Figure2-1 (1).png




2-Figure3-1 (1).png

التعديل الأخير:
منظومة أخرى دخلت الخدمة


درع الوطن ٧ منظومات متكاملة منها الدفاع الجوي ومنها التشويش الإلكتروني وقطع الإشارة ومنها الاعتراض الانتحاري ومنها الانتحال الإلكتروني وإعادة التحكم بالطائرة المهاجمة و السيطره عليها

بهدف توطين التصنيع العسكري.. مركز الأمير سلطان للدراسات والبحوث الدفاعية
يعلن اكتمال التجارب الميدانية لمنظومة "درع الوطن" https://defense-arab.com/vb/threads/156564/



نمر @نمر
" الربط مع منظومة القيادة والسيطرة "
-
مشاهدة المرفق 456402

الربط مع منظومة القيادة والسيطرة طبيعي جدا وناتج على أن هذة المنظومة بالكامل تطوير سعودي فلذلك السعودية قادرة على إدماج اي تقنية معها وأقصد هنا درع السلام ...
لذلك قلت في وقت ماضي السعودية لم تنتظر دخول اف ٣٥ إسرائيلية حتى تقوم بتحييدها بل تحركت سريعا لاكتساب قدرات تحييد هذة المقاتلة الشبحيه ودرع السلام قادر علي رصد الجن والعفاريت ...


السعودية اكتسبت تقنيات مهمه من ملك التقنيات الإلكترونية الدولة الاهم في شمال أوربا في القدرات الإلكترونية و اول دولة في العالم رصدت الشبحيات بلاد الفولفو والساب والتقنيات الاشد حداثة

علميا وتقنيا لا يود شيئ اسمه " رادار صامت " او " رادار سلبي "
بل هو مجمع الكتروني يعمل على اعتراض واستقبال الاشارات اللاسلكية الالكترونية وتحليلها واستخلاص بيانات منها
لكن لا يعتمد عليه في كشف الطائرات الشبح او حتى الغارات المباغتة التي تتميز بالصمت اللاسلكي التام وهذا منذ ايام الحرب العالمية الثانية
لكن مثل هذه المجمعات تكون مفيدة في اوقات الحرب حيث لا يمكن للعدو ان يقوم بكل عملياته بصمت راداري ولاسلكي ولابد عليه من تشغيل وسائله الرادارية واللاسلكية المختلفة

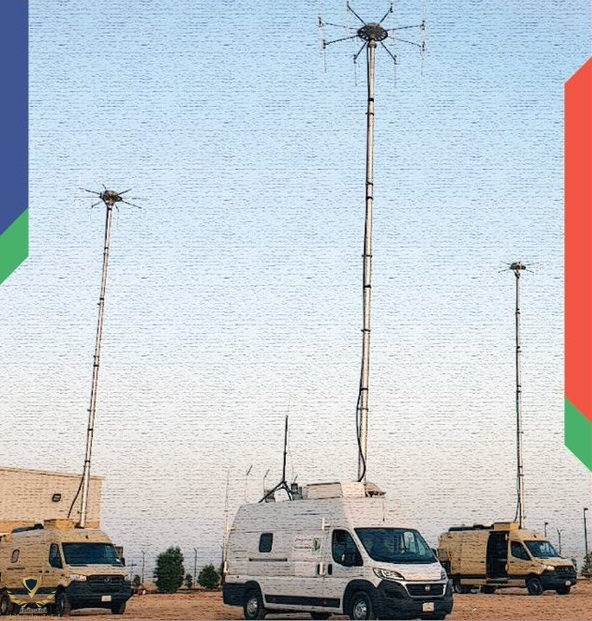

اثناء التجارب " للمصفوفة "
طبعا يتم التحكم بالأرتفاع للرادار وهذا أمر ممتاز جدا
كل ما ارتفع الرصد كل ماكان افضل ضد الأهداف الصغيرة
ومنخفضة التحليق مثل الدرون والكروز وما الى ذلك

مشاهدة المرفق 455972
مشاهدة المرفق 455974

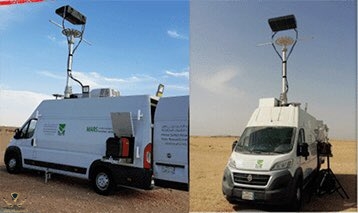

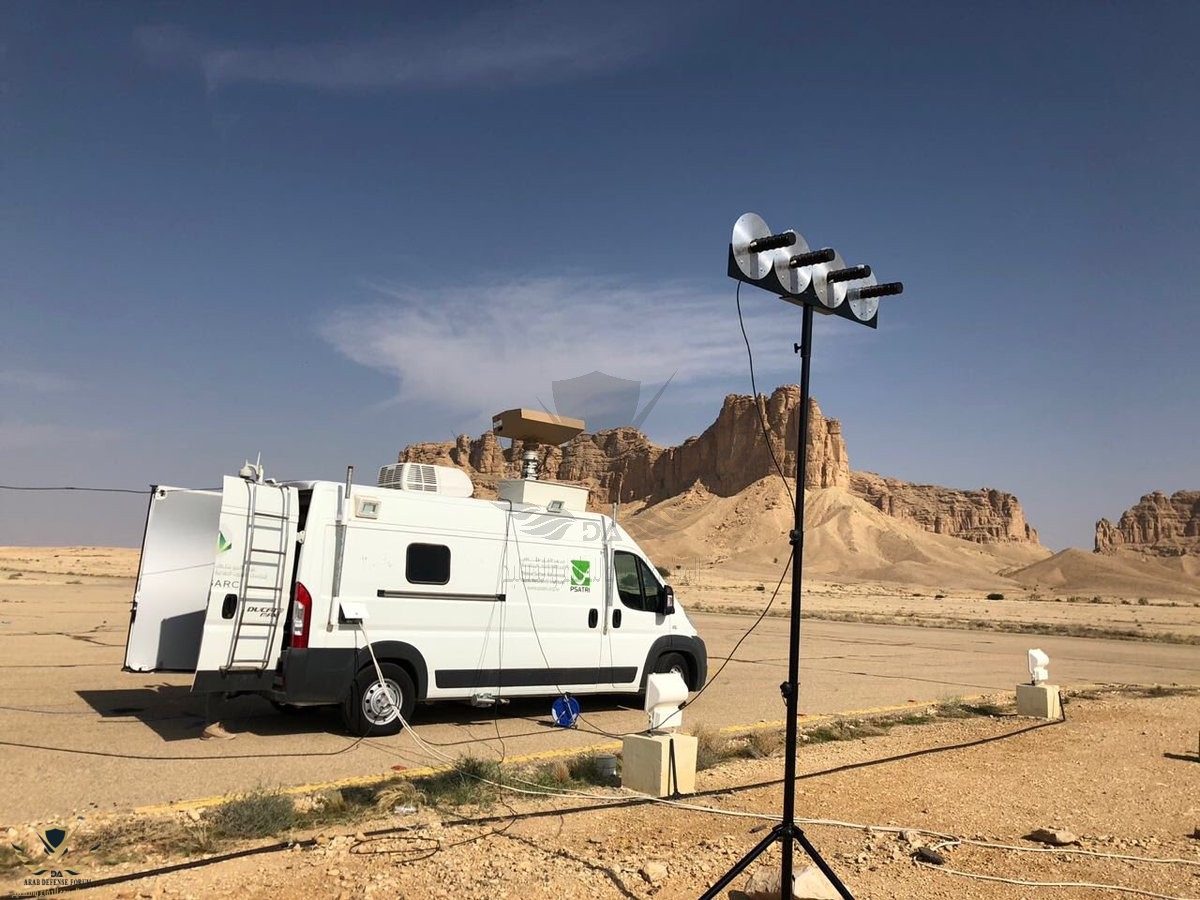

اعتقد ان هذه الصور بالتحديد ليست رادار صامت.
بل منظومة رادارية مخصصه لرصد الدرون، (ليست سلبيه).

مختلفة عن المنظومة في الموضوع.

علميا وتقنيا لا يود شيئ اسمه " رادار صامت " او " رادار سلبي "
بل هو مجمع الكتروني يعمل على اعتراض واستقبال الاشارات اللاسلكية الالكترونية وتحليلها واستخلاص بيانات منها
لكن لا يعتمد عليه في كشف الطائرات الشبح او حتى الغارات المباغتة التي تتميز بالصمت اللاسلكي التام وهذا منذ ايام الحرب العالمية الثانية
لكن مثل هذه المجمعات تكون مفيدة في اوقات الحرب حيث لا يمكن للعدو ان يقوم بكل عملياته بصمت راداري ولاسلكي ولابد عليه من تشغيل وسائله الرادارية واللاسلكية المختلفة

كلامك بأنه "لا يوجد رادار سلبي " غير صحيح تماماً.
و هذا المصطلح التقني موجود و مستخدم فعلياً.

Passive Radar homing

احد اشهر انظمة توجيه الصواريخ (الباحث الراداري السلبي). مثل Rudram-1 الهندي و كذلك AIM-9 .
كلها تستخدم نفس الكونسبت.

فالمصطلح موجود و مستخدم على نطاق واسع.

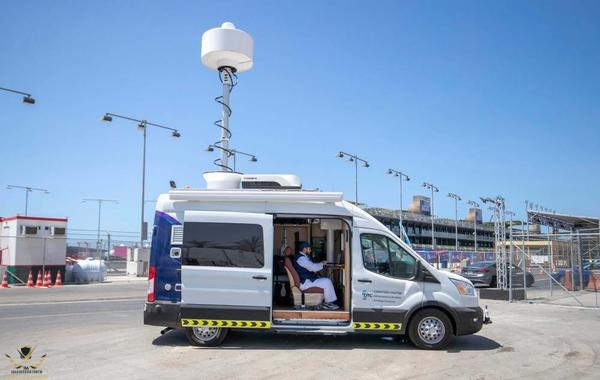

أضحكني قول المعلّق بقوله ( 0.55 --> 1:20) هو رادار سرّي على سيارة مدنية يمكن تشتغل في الحارات والشوارع أي بدون أن تجلب الشبهات ..
وماذا عن الهوائي لّي علوّه 7 متر سرّي أيضا ههههههههه


مشاهدة المرفق 455699
فعلًا الي يشاهده بالحارات يعتقد انه برج اتصالات مثل ذا يستخدم بالحج او تقوية الشبكات تبع STC



ولا راح يجي في باله انه سيارة عسكرية تحمل ردار

يعطيك العافية بس ممكن شرح اكثر ؟ كيف طريقة عمله
وهل دخل الخدمة ؟
الرادار السلبي passive radar: يراقب اي تغير في موجات الراديو في الجو بسبب مرور جسم معدني ( طائرة شبح ) او صاروخ او اي جسم معدني

يتم مقارنة النتيجة مع الرادار الجوي active radar
اذا لم يتم اكتشاف اي جسم على الرادار العادي فهذا يعني وجود هدف بمقطع راداري صغير ( شبح )

يوجد تقنية مماثلة لاكتشاف الغواصات اسمها MAD : magnetic anomaly detection
وهي تكتشف موقع الغواصة عن طريق مراقبة تغير مغناطيسية المنطقة مايعني وجود جسم معدني غريب تحت الماء

مبروك، البعض طبعا يقلل المجهود المحلي في التطوير ويفضل شراء الجاهز، ميزة التطوير المحلي انه مستمر اما المشترى عليك استجداء التحديثات.
تخميني انه يستخدم تقاطع الدوائر او تقاطع الاتجاهات، ربما البرنامج يقوم بتعديل قطر دوائر الالتقاط حول الاهوائيات للوصول للهدف كما اريد ان اسأل هل التغطية داخل نطاق توزيع الاهوائيات ام لا تلزم ذلك.

عفوا توضيح للسؤال السابق مثلا عناصر الرصد موزعة داخل مساحة ١٠٠كلم هل تستطيع الرصد خارج دائرة التوزيع ام داخلها فقط


بمعنى ان هناك تعاقد بالفعل.

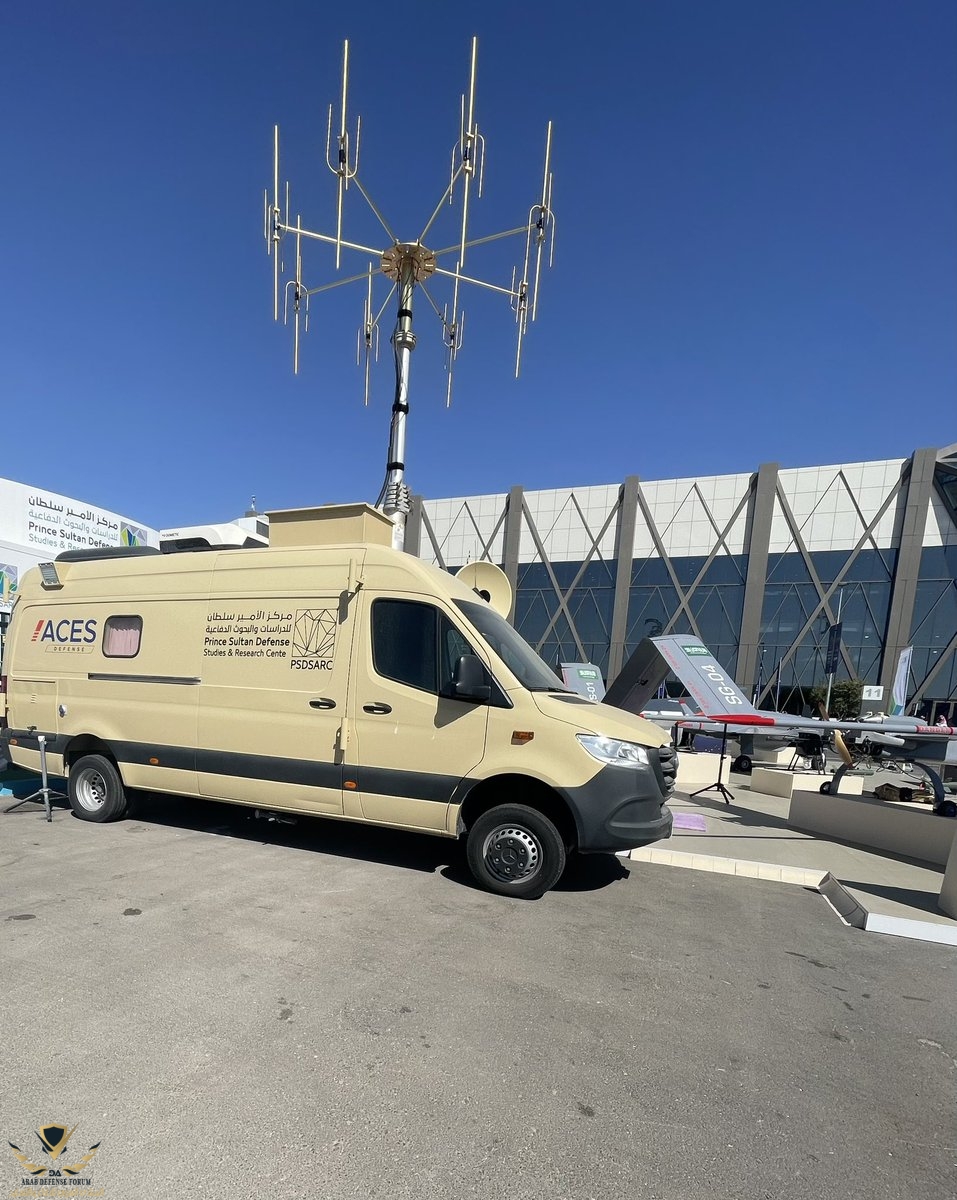

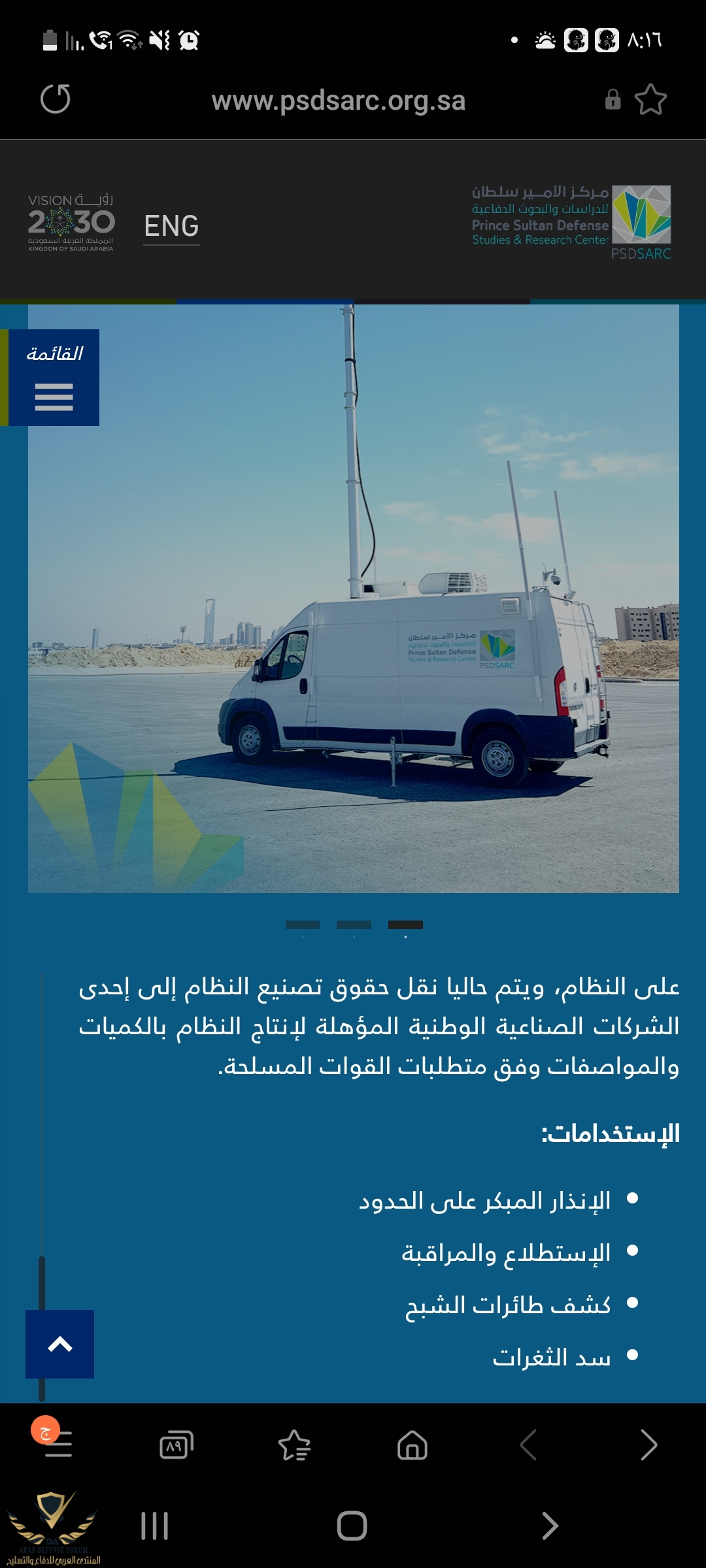

المركز ذكروا في موقعهم بأن الرادار نجح في التجارب والاختبارات وجار العمل على انتاجه لصالح القوات المسلحة بالتعاون مع مصنع وطني


المركز ذكروا في موقعهم بأن الرادار نجح في التجارب والاختبارات وجار العمل على انتاجه لصالح القوات المسلحة بالتعاون مع مصنع وطني

مشاهدة المرفق 718025

ممتاز جدًا .. تجارب واختبارات المملكة العربية السعودية على الرادارات والأنظمة الدفاعية
هي الأفضل بلا شك , بحكم انها خاضت التجربة الأكبر والأشمل ضد التهديدات الحديثة بمختلف انواعها

علميا وتقنيا لا يود شيئ اسمه " رادار صامت " او " رادار سلبي "
بل هو مجمع الكتروني يعمل على اعتراض واستقبال الاشارات اللاسلكية الالكترونية وتحليلها واستخلاص بيانات منها
لكن لا يعتمد عليه في كشف الطائرات الشبح او حتى الغارات المباغتة التي تتميز بالصمت اللاسلكي التام وهذا منذ ايام الحرب العالمية الثانية
لكن مثل هذه المجمعات تكون مفيدة في اوقات الحرب حيث لا يمكن للعدو ان يقوم بكل عملياته بصمت راداري ولاسلكي ولابد عليه من تشغيل وسائله الرادارية واللاسلكية المختلفة
اكثر مايميز اسلوب الرادار الصامت هنا (او المجمع الالكتروني الصامت وهو من انواع ESM لتحليل الاشاره) انه لن يفلت الطيران المعادي من الكشف والتتبع حتى لو اعتمد الصمت اللاسلكي والراداري ... على خلاف الرادار التشيكي الذي يعتمد مايبثه الطيران من اشارات ..... كل ماتحتاجه هنا هو تغطيه مناسبه من البث الاذاعي المدني لاشارة ال FM واضنها متوفره بشكل جيد، لذلك الهوائي شكله غريب نسيبا لانه يعتمد تردادات اشاره FM ... المدى ومساحة التغطيه يحددها المشغل على حسب المتطلبات والمتوفر...



هذا الاسلوب اصبح ضروره ملحه لدعم الرادار النشط مع تطور وتنوع التهديدات الجويه طائرات وصواريخ مضاده للرادار ودرونات وحتى صواريخ الكروز... وقد اثبت فعاليته واهميته بالحرب الاوكرانيه الروسيه.

التعديل الأخير:
هذا شبيه بـ رادار Twinvis من Hensoldt الالمانيه.

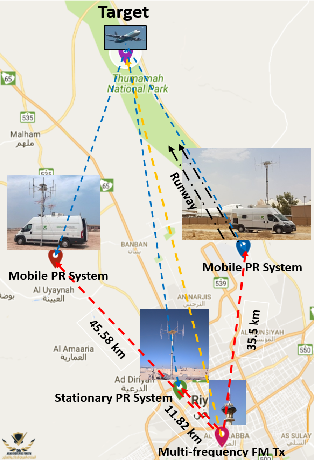

اخي Ezzo @Ezzo ، تتبع الفديو بشكل جيد فيه اجوبه على استفسارك واسلوب عمله، كما هو واضح بالمخطط الذي ارفقه احد الاخوه،، الخط المقطع الازرق يمثل الاشاره المنعكسه من البث الاذاعي والعائده من الهدف وبثلاثة محطات تجرى حسابات تقاطع مكانيه او زمانيه لتحديد تفاصيل الهدف:

2-Figure3-1 (1).png

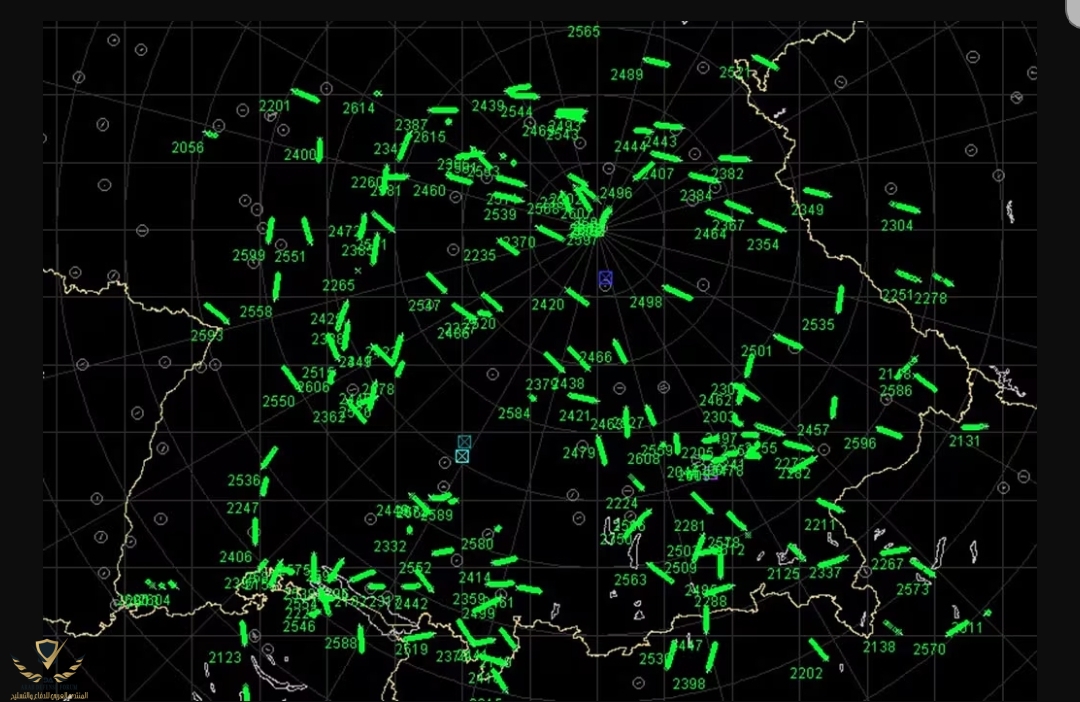

وهذه "صورة الوضع الجوي" التي يوفرها نظام التتبع الراداري السلبي لجنوب دوله اوربيه وبنفس الاسلوب (طبعا هذه جزء يسير من المعلومات التي يوفرها النظام) سيكون معه مكتبه البصمات الالكترونيه تقدم تفاصيل كثيره عن الهدف وتصنيفه.

Screenshot_20240914-195643_Samsung Internet.jpg

الرادار السلبي نجح في صربيا باسقاط اف 117 في التسعينات الميلادية
غير صحيح ليس رادار سلبي اللي كشف طائرة الشبح. وكانت غير مرئية لكن عند فتح حجرة السلاح انكشفت.. وتم اسقاطها..
وسبق ان كشفت اثناء حرب تحرير الكويت من رادارات الشاهين السعوديه.. وانا شخصيا من ابلغ القوات الجويه بذلك.. وطلبت عدم عودتها عن طريقنا.. لانها لاتحمل كود التعريف..
