تأكيد على قدرات الرافال فى الاستهداف الصامت بنظام SPECTRA

[Raptor6]

بعيدا عن الصراعات الثنائية و هل هيركوليس صديقي أم لا
و بكل حيادية

ماقاله @Hercules صحيح


سبيكترا نظام دفاعي بامتياز
و يتصل بوسائل تشويش على الاخطار الممكنة
مثل الديكوي و التشويش المضاد على بواحث الصواريخ
​

مصدرك غير صحيح ...شركة MBDA ليست المصنع الاساسى للنظام لكن Thales هى من تصنعه وتعلن عن امكانياته الكاملة بكل وضوح ...كونك مش مصدق دى مشكلتك مش مشكلتنا احنا



[Shokry]

اتحدث عن المدى القتالي بحمولة قتالية ... اما المدى الاقصى فهو يزيد على ال3 الاف كيلومتر

حتى تقدر اي مقاتلة على عملية دون التزود لابد ان يتعدى مداها القتالي ضعف نصف قطر القتال (المسافة بين القاعدة و الهدف)

في حالتنا المسافة بين القاعدة و الهدف ١٢٩٠+
اي المدى القتالي المطلوب يزيد عن ٢٦٠٠ كم وهو غير المتوفر في الميراج لكنه موجود في الرافال و يمكنك العودة للمناقصة البرازيلية حتى تتأكد



[Hero of Chaos]

فتح الموضوع بعد تنظيفه .. تم التعامل مع كل اساءة ذكرت من قبل طاقم الاشراف ...

يُكمل النقاش



[ATLAS_FALCON]

مصدرك غير صحيح ...شركة MBDA ليست المصنع الاساسى للنظام لكن Thales هى من تصنعه وتعلن عن امكانياته الكاملة بكل وضوح ...كونك مش مصدق دى مشكلتك مش مشكلتنا احنا

يا عزيزي لما الانزعاج ؟
تفضل مصدر من مجموعة تاليس الفرنسية

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

لاحظ ماذا كتب في اول فقرة من تعريف نظام سبيكترا في الموقع الرسمي لتاليس غروب

Protection of the

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

is entrusted to the SPECTRA (Self-Protection Equipment
to Counter Threats for Rafale Aircraft), a

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

integrated defensive aids suite that has been developed by Thales in
partnership with

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

.

هذا هو النص كامل
​

Protection of the

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

is entrusted to the SPECTRA (Self-Protection Equipment
to Counter Threats for Rafale Aircraft), a

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

integrated defensive aids suite that has been developed by Thales in partnership with

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

.

SPECTRA works across the electromagnetic, laser and infrared domains, employing smart data fusion from multi-spectral sensors to provide identification, location, jamming and decoying against a wide range of threats.

SPECTRA is built on a system of receivers and countermeasures. RF (radio frequency) detectors employ sophisticated techniques such as interferometry for high-precision direction-of-arrival and passive ranging, and digital frequency memory for signal coherence. The system also employs accurate laser warning detectors with
direction-finding capability, and a passive infrared missile warning system. Data from all three sensor suites are fused and processed by a central computer, which prioritises and activates the relevant countermeasures, based upon comparison
between the received signals and an onboard threat library.

RF jamming is transmitted through active phased antennas. Employment of this advanced technology allows the jamming signal to be concentrated in the sector
where it is needed, not only increasing its effectiveness, but also reducing the probability of intercept by the adversary’s own sensors. In addition to RF jammers, the SPECTRA system incorporates mechanical countermeasures for the dispensing of chaff and decoys that are effective in either electromagnetic or infrared domains.
In addition to protecting the Rafale, SPECTRA also has a valuable offensive function. Fused data from the sensors provides threat tracks in the weapon system, which can be displayed in the cockpit. These tracks can be used for targeting in the defence suppression role.

Additionally, the data product from the SPECTRA sensors is of very high quality,
so that the system can be used for the gathering of Elint (electronic intelligence).
Pop-up threats can be compared against the threat library, which can be updated with new information. The product of SPECTRA is also recorded and can be downloaded upon the aircraft’s return to base for more detailed analysis in the ground-based support centre. In this way master threat libraries can be updated, and revised data files produced for subsequent missions.



[Hero of Chaos]

SPECTRA هو نظام دفاعي ومن أسمه هو نظام Self-Protection ( أول حرفين من الاختصار ) كونه يملك قدرة على توجيه الأسلحة فأنا لا ارى في ذلك ميزة ... فمنذ زمن ومقاتلات F-15/F-16 تستطيع توجيه أسلحتها سواء AIM-9X قصير المدى أو AIM-120 AMRAAM متوسط المدى عبر حواضن التهديف SNIPER ...

كذلك التايفون مع نظام PIRATE .. مالشيء الفريد هنا؟



[mig 21 fighter]

اتحدث عن المدى القتالي بحمولة قتالية ... اما المدى الاقصى فهو يزيد على ال3 الاف كيلومتر

المدى القتالي هو اقصى مدى تذهب به بحمولة اسلحة لتقوم بمهمة هجومية ثم تعود لقواعدك

Ferry Range هو المدي الاقصي بتانكات وقود اضافية وبدون اي تسليح جو\جو او جو ارض
3335 كلم
اي ان نصف قطر بدون اسلحة وبالحمولة القصوي من تانكات الوقود اصلا فقط 1660 كلم

بحمولة الاسلحة لمهام القصف لا يتعدي نصف القطر حينها 1100-1200 كلم للميراج 2000

بالنسبة للرافال بحمولة 6 قنابل AASM يصل نصف القطر الي 1490 كلم



[Raptor6]

SPECTRA هو نظام دفاعي ومن أسمه هو نظام Self-Protection ( أول حرفين من الاختصار ) كونه يملك قدرة على توجيه الأسلحة فأنا لا ارى في ذلك ميزة ... فمنذ زمن ومقاتلات F-15/F-16 تستطيع توجيه أسلحتها سواء AIM-9X قصير المدى أو AIM-120 AMRAAM متوسط المدى عبر حواضن التهديف SNIPER ...

كذلك التايفون مع نظام PIRATE .. مالشيء الفريد هنا؟

هو احنا بنتجادل فى مسميات وعناوين ولا وظيفة النظام نفسها ؟ ازاى مش شايفها ميزة ؟ السنايبر يقدر يحدد مواقع الرادارات من مسافة 280كم و يغذى احداثيات للاسلحة؟

ايه علاقة ال pirate بالموضوع احنا بنتكلم على السبيكترا مش ال OLS !



[mig 21 fighter]

SPECTRA هو نظام دفاعي ومن أسمه هو نظام Self-Protection ( أول حرفين من الاختصار ) كونه يملك قدرة على توجيه الأسلحة فأنا لا ارى في ذلك ميزة ... فمنذ زمن ومقاتلات F-15/F-16 تستطيع توجيه أسلحتها سواء AIM-9X قصير المدى أو AIM-120 AMRAAM متوسط المدى عبر حواضن التهديف SNIPER ...

كذلك التايفون مع نظام PIRATE .. مالشيء الفريد هنا؟

هذا هو المميز فيها

طبقا لمصنعين النظام

فبالاضافة للمهام الدفاعية للسبيكترا فهناك ميزة هجومية له وهو خاصية sensor fusion للكاميرا وال IR لتعطي قدرة كشف سلبي
وهو يختلف حتما عن وظائف حواضن التهديف



[ATLAS_FALCON]

سبيكترا لا يمكنه التشويش على رادارات العدو
مهمته تحليل اشارة الرادارات من أجل تحديد موقعها في فضاء ثلاتي الابعاد
و كذلك الكشف على الاخطار بتحليل الاشعة تحت الحمراء حول المقاتلة
و استقبال الأشعة الكهرومغناطيسية و كذا استقبال الاشعة الليزرية حول المقاتلة
وتحليلها بهدف تحديد مصدر هذه الاشعة بدقة اعتمادا على مستقبلات متنوعة و معالجات قوية

ما الهدف من كل هذا ؟

الهدف طبعا هو اتخاد الوسائل الملائمة من اجل التعامل مع الاخطار الممكنة
وفق مكتبة مخزنة في الذاكرة و يقوم نظام سبيكترا بمقارنة الخطر مع المكتبة و يطبق الوسيلة الناجعة
لمجابهة الخطر
فيكون اما باستعمال الديكوي او بالتشويش على رؤوس صواريخ ارض - جو / جو - جو
حينما تدخل مدى معين حول المقاتلة


نظام محترم صراحة
لكنه يقوم بما تقوم به انظمة امريكية اخرى "AIDEWS"


تحياتي​



[Raptor6]

سبيكترا لا يمكنه التشويش على رادارات العدو
مهمته تحليل اشارة الرادارات من أجل تحديد موقعها في فضاء ثلاتي الابعاد
و كذلك الكشف على الاخطار بتحليل الاشعة تحت الحمراء حول المقاتلة
و استقبال الأشعة الكهرومغناطيسية و كذا استقبال الاشعة الليزرية حول المقاتلة
وتحليلها بهدف تحديد مصدر هذه الاشعة بدقة اعتمادا على مستقبلات متنوعة و معالجات قوية

ما الهدف من كل هذا ؟

الهدف طبعا هو اتخاد الوسائل الملائمة من اجل التعامل مع الاخطار الممكنة
وفق مكتبة مخزنة في الذاكرة و يقوم نظام سبيكترا بمقارنة الخطر مع المكتبة و يطبق الوسيلة الناجعة
لمجابهة الخطر
فيكون اما باستعمال الديكوي او بالتشويش على رؤوس صواريخ ارض - جو / جو - جو
حينما تدخل مدى معين حول المقاتلة


نظام محترم صراحة
لكنه يقوم بما تقوم به انظمة امريكية اخرى "AIDEWS"


تحياتي​

يا راجل اتق الله ده فى هوائيات تشويش نشطة AESA تسد عين الشمس فوق ال Canards بتاع الطيارة



[mig 21 fighter]

يا عزيزي لما الانزعاج ؟
تفضل مصدر من مجموعة تاليس الفرنسية

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

لاحظ ماذا كتب في اول فقرة من تعريف نظام سبيكترا في الموقع الرسمي لتاليس غروب

Protection of the

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

is entrusted to the SPECTRA (Self-Protection Equipment
to Counter Threats for Rafale Aircraft), a

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

integrated defensive aids suite that has been developed by Thales in
partnership with

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

.

هذا هو النص كامل
​

Protection of the

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

is entrusted to the SPECTRA (Self-Protection Equipment
to Counter Threats for Rafale Aircraft), a

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

integrated defensive aids suite that has been developed by Thales in partnership with

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

.

SPECTRA works across the electromagnetic, laser and infrared domains, employing smart data fusion from multi-spectral sensors to provide identification, location, jamming and decoying against a wide range of threats.

SPECTRA is built on a system of receivers and countermeasures. RF (radio frequency) detectors employ sophisticated techniques such as interferometry for high-precision direction-of-arrival and passive ranging, and digital frequency memory for signal coherence. The system also employs accurate laser warning detectors with
direction-finding capability, and a passive infrared missile warning system. Data from all three sensor suites are fused and processed by a central computer, which prioritises and activates the relevant countermeasures, based upon comparison
between the received signals and an onboard threat library.

RF jamming is transmitted through active phased antennas. Employment of this advanced technology allows the jamming signal to be concentrated in the sector
where it is needed, not only increasing its effectiveness, but also reducing the probability of intercept by the adversary’s own sensors. In addition to RF jammers, the SPECTRA system incorporates mechanical countermeasures for the dispensing of chaff and decoys that are effective in either electromagnetic or infrared domains.
In addition to protecting the Rafale, SPECTRA also has a valuable offensive function. Fused data from the sensors provides threat tracks in the weapon system, which can be displayed in the cockpit. These tracks can be used for targeting in the defence suppression role.

Additionally, the data product from the SPECTRA sensors is of very high quality,
so that the system can be used for the gathering of Elint (electronic intelligence).
Pop-up threats can be compared against the threat library, which can be updated with new information. The product of SPECTRA is also recorded and can be downloaded upon the aircraft’s return to base for more detailed analysis in the ground-based support centre. In this way master threat libraries can be updated, and revised data files produced for subsequent missions.

مشاهدة المرفق 347056​

قم بقراءة المقالات التي تكتبها جيدا قبل ان تأتي بها كدليل



انظر للذي تحته خط من مقالك



In addition to protecting the Rafale, SPECTRA also has a valuable offensive function. Fused data from the sensors provides threat tracks in the weapon system, which can be displayed in the cockpit. These tracks can be used for targeting in the defence suppression role.



[ATLAS_FALCON]

قم بقراءة المقالات التي تكتبها جيدا قبل ان تأتي بها كدليل



انظر للذي تحته خط من مقالك



In addition to protecting the Rafale, SPECTRA also has a valuable offensive function. Fused data from the sensors provides threat tracks in the weapon system, which can be displayed in the cockpit. These tracks can be used for targeting in the defence suppression role.

يا أخي العزيز
سبيكترا لا يمكنه التشويش على الرادارات
مهمته تحديد مصادر الاشارة فقط
​



[mig 21 fighter]

يا أخي العزيز
سبيكترا لا يمكنه التشويش على الرادارات
مهمته تحديد مصادر الاشارة فقط
​

لقد وضحت لك الفقرة من مصنع السلاح نفسه التي تتحدث عن offensive function
لو لديك مشكلة في الترجمة قل لي وسأترجم لك ماذا يقول مصنع النظام عنه



[Hero of Chaos]

هو احنا بنتجادل فى مسميات وعناوين ولا وظيفة النظام نفسها ؟ ازاى مش شايفها ميزة ؟ السنايبر يقدر يحدد مواقع الرادارات من مسافة 280كم و يغذى احداثيات للاسلحة؟

ايه علاقة ال pirate بالموضوع احنا بنتكلم على السبيكترا مش ال OLS !

فين ذكر انه قادر على تحديد مواقع الرادارات من 280KM ؟ هو ذكر ان النظام عمومًا يملك خاصية هجومية فقط بل وذكر Sensor fusion كذلك
ومعروف ان الSPECTRA يقوم بصهر بيانات الرادار و OLS بالاضافة لمستشعراته ... لذلك لو كان OLS يملك قدرة هجومية وهذا شيء عادي كما ذكرت فايضا SPECTRA بطبيعة الحال يملكها ... هذا مقصدي ..



[Raptor6]

يا أخي العزيز
سبيكترا لا يمكنه التشويش على الرادارات
مهمته تحديد مصادر الاشارة فقط
​

طيب بما انك مصر على رايك الغلط خد مصدر لا جدال فيه اهو ...بس اهم حاجه لما تتاكد انك غلط تعترف بس

RF jamming is transmitted through active phased antennas. Employment of this advanced technology allows the jamming signal to be concentrated in the sector
where it is needed, not only increasing its effectiveness, but also reducing the probability of intercept by the adversary’s own sensors.

اللى متعلم عليهم بالاحمر دول هوائيات البث ال AESA Solid state transmitter الخاصة بالتشويش فى الاسبيكترا

بالمناسبة فى 3 هوائيات لتغطية 360 درجة حول الرافال يعنى تقدر تشوش على الرادارت اللى وراها وهى بتهرب



[Hero of Chaos]

هذا هو المميز فيها

طبقا لمصنعين النظام

فبالاضافة للمهام الدفاعية للسبيكترا فهناك ميزة هجومية له وهو خاصية sensor fusion للكاميرا وال IR لتعطي قدرة كشف سلبي
وهو يختلف حتما عن وظائف حواضن التهديف

مالمميز؟ انظمة EW لدى المقاتلات اليوم تملكها ... F-15/F-16 و F-18 تملكها ...كلها تحمل انظمة IRST وحواضن تهديف و انظمة حرب الكترونية تصهر البيانات .. كذلك Typhoon و JAS-39 والجيل الخامس عمومًا ...

لما تقول نظام مميز هنا نتحدث عن شيء لايملكه الاخرون .. تملك قدرة هذا شيء وتميزك بامتلاكها شيء اخر



[mig 21 fighter]

طيب بما انك مصر على رايك الغلط خد مصدر لا جدال فيه اهو ...بس اهم حاجه لما تتاكد انك غلط تعترف بس

RF jamming is transmitted through active phased antennas. Employment of this advanced technology allows the jamming signal to be concentrated in the sector
where it is needed, not only increasing its effectiveness, but also reducing the probability of intercept by the adversary’s own sensors.

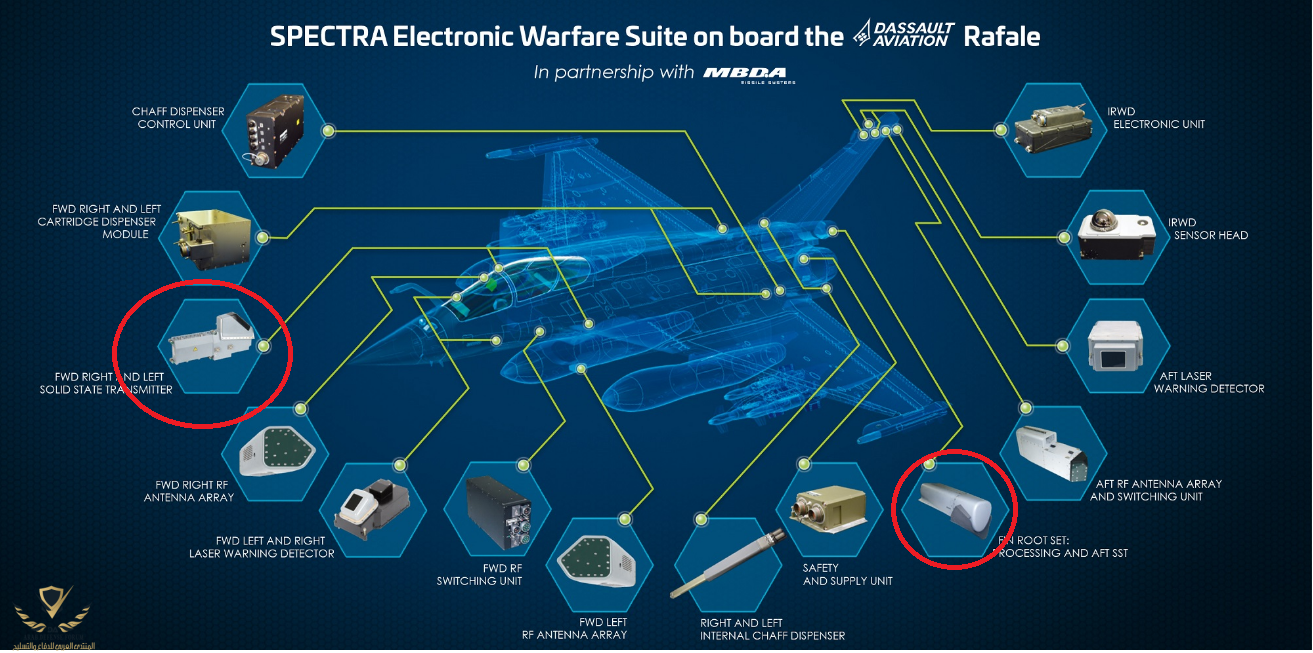

مشاهدة المرفق 347066


اللى متعلم عليهم بالاحمر دول هوائيات البث ال AESA Solid state transmitter الخاصة بالتشويش فى الاسبيكترا

بالمناسبة فى 3 هوائيات لتغطية 360 درجة حول الرافال يعنى تقدر تشوش على الرادارت اللى وراها وهى بتهرب

ومن المقال الذي اتي به

الغريبة كيف يقنع احد نفسه ان نظام كالسبيكترا لا يوجد به jamming !!!!!!!!!!!



[Raptor6]

مالمميز؟ انظمة EW لدى المقاتلات اليوم تملكها ... F-15/F-16 و F-18 تملكها ...كلها تحمل انظمة IRST وحواضن تهديف و انظمة حرب الكترونية تصهر البيانات .. كذلك Typhoon و JAS-39 والجيل الخامس عمومًا ...

لما تقول نظام مميز هنا نتحدث عن شيء لايملكه الاخرون .. تملك قدرة هذا شيء وتميزك بامتلاكها شيء اخر

اول طائرة تدخل هذا المفهوم عالميا كانت الرافال وبالتالى التطور والنضج الذى طرأ على نظام سبيكترا اليوم بالتأكيد افضل من باقى الانظمة الغير مجربة ...السبيكترا تم تجربته فى ليبيا فى 2011 و 2020 من مصر فى قصف الوطية و مجرب ايضا فى مالى ومجرب فى التمارين والمناورات المشتركة ....الخبرة المكتسبة بالتأكيد اضافت الكثير للسبيكترا



[Hero of Chaos]

يا أخي العزيز
سبيكترا لا يمكنه التشويش على الرادارات
مهمته تحديد مصادر الاشارة فقط
​

عنده هوائيات تشويش فوق الكنارد واظن على Vertical Stabilizer .. ايضا مثل بقية انظمة EW



[mig 21 fighter]

مالمميز؟ انظمة EW لدى المقاتلات اليوم تملكها ... F-15/F-16 و F-18 تملكها ...كلها تحمل انظمة IRST وحواضن تهديف و انظمة حرب الكترونية تصهر البيانات .. كذلك Typhoon و JAS-39 والجيل الخامس عمومًا ...

لما تقول نظام مميز هنا نتحدث عن شيء لايملكه الاخرون .. تملك قدرة هذا شيء وتميزك بامتلاكها شيء اخر

sensor fusion او صهر البيانات ليس هو الخاصية --> هي مجرد computational operation
فلو فعلتها لانظمة تحذير من الصواريخ فستعطي situation awareness
اعلي فقط
لكن الخاصية المميزة للسبيكترا هو انشاء passive targeting feature من ال sensor fusion output data
