تأكيد على قدرات الرافال فى الاستهداف الصامت بنظام SPECTRA

egy13

عضو
إنضم
5 يوليو 2017
المشاركات
672
التفاعلات
1,902 30 0



عندي ملاحظتان على تلك الصورة

الاولى وبعد تاكيد الطيار نفسه ان قدرة الرافال على اصابة هدف خلفها بمدى اكبر من ٧.٨ ميل .. وباضافة هذا الى كلامه هو وغيره عن وجود فقاعة حول الرافال ضد مختلف التهديدات .. استنتاجي ان تلك الفقاعة هي الدائرة الزرقاء المتقطعة الموجودة في منتصف الصورة .. واذا كان مدى الميراج كما في الصورة هو ٧.٨ ميل .. فاستنتاجي ان نصف قطر تلك الفقاعة هو حوالي ٢٠ الى ٣٠ كم

الاستنتاج الثاني وهو ملاحظة في اعلى يسار الصورة نجد هدف اخر مرصود على مدى ٤٨ ميل .. وبالنظر الى الصورة فلا يوجد هدف اخر غير السهم الاخضر في جنوب شرق الصورة .. وبالتالي لو كان هذا الاستنتاج صحيح فكيف تمكنت الرافال من الحصول على المدى لهدف خلفها من كل تلك المسافة وخارج نطاق الرادار ؟ هل هو هدف ارضي مثلا ؟ هل عن طريق triangulation ؟ لا اعلم وسؤال محير في الحقيقة


Raptor6

Radar & EW
إنضم
10 سبتمبر 2013
المشاركات
1,394
التفاعلات
5,740 81 0

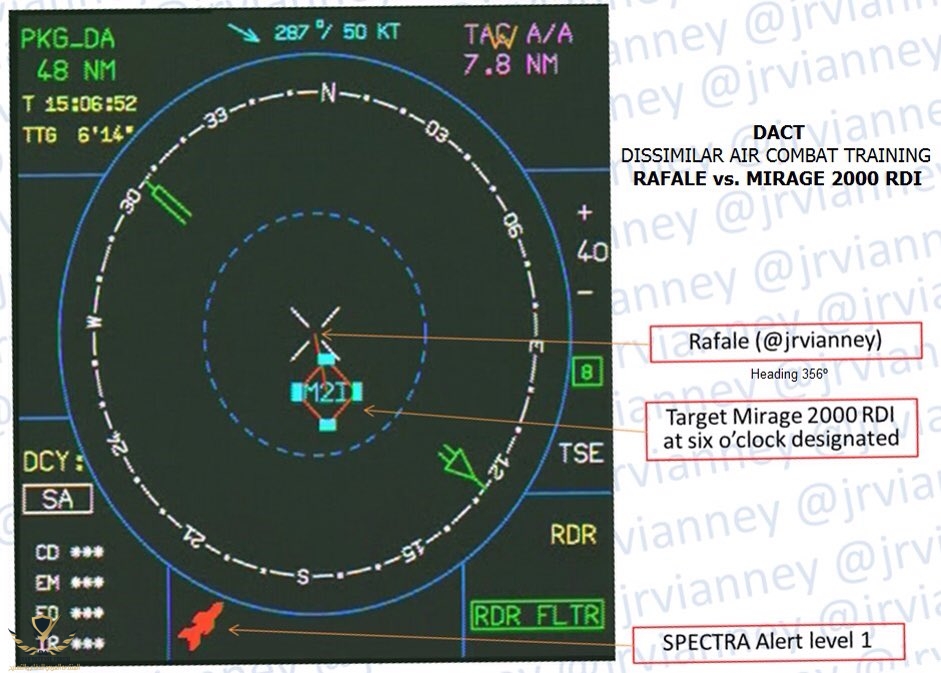

مشاهدة المرفق 349646


عندي ملاحظتان على تلك الصورة

الاولى وبعد تاكيد الطيار نفسه ان قدرة الرافال على اصابة هدف خلفها بمدى اكبر من ٧.٨ ميل .. وباضافة هذا الى كلامه هو وغيره عن وجود فقاعة حول الرافال ضد مختلف التهديدات .. استنتاجي ان تلك الفقاعة هي الدائرة الزرقاء المتقطعة الموجودة في منتصف الصورة .. واذا كان مدى الميراج كما في الصورة هو ٧.٨ ميل .. فاستنتاجي ان نصف قطر تلك الفقاعة هو حوالي ٢٠ الى ٣٠ كم

الاستنتاج الثاني وهو ملاحظة في اعلى يسار الصورة نجد هدف اخر مرصود على مدى ٤٨ ميل .. وبالنظر الى الصورة فلا يوجد هدف اخر غير السهم الاخضر في جنوب شرق الصورة .. وبالتالي لو كان هذا الاستنتاج صحيح فكيف تمكنت الرافال من الحصول على المدى لهدف خلفها من كل تلك المسافة وخارج نطاق الرادار ؟ هل هو هدف ارضي مثلا ؟ هل عن طريق triangulation ؟ لا اعلم وسؤال محير في الحقيقة

سبيكترا لديه هوائي خلفى لتحديد مواقع الرادار سلبيا و مسافة 7.8 ميل مناسبة جدا للرصد الاشاري السلبى .


Black commando

عضو مميز
إنضم
6 يناير 2016
المشاركات
933
التفاعلات
4,529 37 0
مشاهدة المرفق 349646


عندي ملاحظتان على تلك الصورة

الاولى وبعد تاكيد الطيار نفسه ان قدرة الرافال على اصابة هدف خلفها بمدى اكبر من ٧.٨ ميل .. وباضافة هذا الى كلامه هو وغيره عن وجود فقاعة حول الرافال ضد مختلف التهديدات .. استنتاجي ان تلك الفقاعة هي الدائرة الزرقاء المتقطعة الموجودة في منتصف الصورة .. واذا كان مدى الميراج كما في الصورة هو ٧.٨ ميل .. فاستنتاجي ان نصف قطر تلك الفقاعة هو حوالي ٢٠ الى ٣٠ كم

الاستنتاج الثاني وهو ملاحظة في اعلى يسار الصورة نجد هدف اخر مرصود على مدى ٤٨ ميل .. وبالنظر الى الصورة فلا يوجد هدف اخر غير السهم الاخضر في جنوب شرق الصورة .. وبالتالي لو كان هذا الاستنتاج صحيح فكيف تمكنت الرافال من الحصول على المدى لهدف خلفها من كل تلك المسافة وخارج نطاق الرادار ؟ هل هو هدف ارضي مثلا ؟ هل عن طريق triangulation ؟ لا اعلم وسؤال محير في الحقيقة
للتوضيح لا أحد قال أن الرافال غير قادرة على إصابة هدف خلفها مادامت تمتلك صاروخ ميكا فهو قادر على ذلك حتى طائرة مثل ميراج 2000 قادرة على فعلها
النقاش حول قدرتها على فعل ذلك دون الحاجة لاستخدام data link لمشاركة الاغلاق من مقاتلة أخرى كما في الصورة التي توضح بالضبط ما حدث يوم 11 june 2007


توضيح بالنسبة للصورة الثانية فهي للمرة الألف متوفرة على معظم طائرات الجيل الرابع RWR/ESm Passive Geolocation
هل نكتبها بلغة غير العربية كي تصل الفكرة

ALMOST ALL +4 GENERATION FIGHTERS HAVE THIS FEATURE
الرافال ليست استثناء السبيكترا لا يقدم أي شيء خارقا للعادة
هذا من جهة من جهة أخرى لهذه التقنية العديد من الأمور التي تحد من فاعليتها Limitations
ملخصة في النقط التالية

ملاحظة:بعض الردود التي تتباكى و ترى في نقد الرافال تهجما على بلدها في محاولة بائسة لاخراج الموضوع من طابعه التقني متيرة للشفقة حقا.
ملاحظة2: ملاحظة 1 لا تخص شخصا بالضبط بل موجهة لبعض النوع من الردود.
تحياتي

التعديل الأخير:

egy13

عضو
إنضم
5 يوليو 2017
المشاركات
672
التفاعلات
1,902 30 0
سبيكترا لديه هوائي خلفى لتحديد مواقع الرادار سلبيا و مسافة 7.8 ميل مناسبة جدا للرصد الاشاري السلبى .

نعم اعلم ذلك هو قادر على تحديد اتجاه الهدف بدقة .. لكن لتحديد مداه امر اخر وخصوصا من تلك المسافة الكبيرة .. عموما الصورة تؤكد امكانية ذلك .. التفسير قد يكون التثليث او امر اخر


egy13

عضو
إنضم
5 يوليو 2017
المشاركات
672
التفاعلات
1,902 30 0
للتوضيح لا أحد قال أن الرافال غير قادرة على إصابة هدف خلفها مادامت تمتلك صاروخ ميكا فهو قادر على ذلك حتى طائرة مثل ميراج 2000 قادرة على فعلها
النقاش حول قدرتها على فعل ذلك دون الحاجة لاستخدام data link لمشاركة الاغلاق من مقاتلة أخرى كما في الصورة التي توضح بالضبط ما حدث يوم 11 june 2007

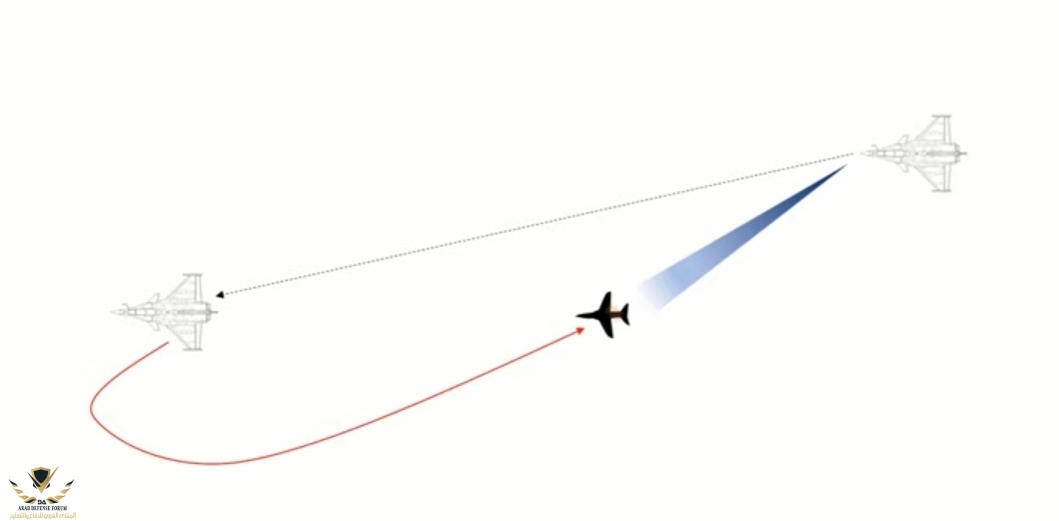

مشاهدة المرفق 349709

توضيح بالنسبة للصورة الثانية فهي للمرة الألف متوفرة على معظم طائرات الجيل الرابع RWR/ESm Passive Geolocation
هل نكتبها بلغة غير العربية كي تصل الفكرة

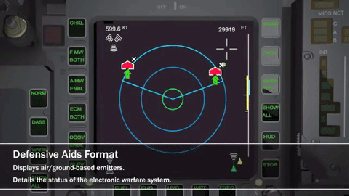

مشاهدة المرفق 349711
ALMOST ALL +4 GENERATION FIGHTERS HAVE THIS FEATURE
الرافال ليست استثناء السبيكترا لا يقدم أي شيء خارقا للعادة
هذا من جهة من جهة أخرى لهذه التقنية العديد من الأمور التي تحد من فاعليتها Limitations
ملخصة في النقط التالية

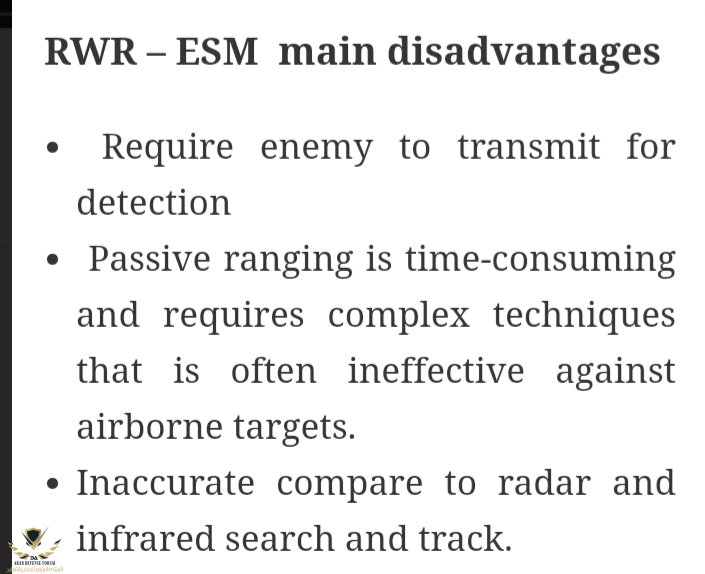

مشاهدة المرفق 349713
ملاحظة:بعض الردود التي تتباكى و ترى في نقد الرافال تهجما على بلدها في محاولة بائسة لاخراج الموضوع من طابعه التقني متيرة للشفقة حقا.
ملاحظة2: ملاحظة 1 لا تخص شخصا بالضبط بل موجهة لبعض النوع من الردود.
تحياتي

شوف يا اخ انا معنديش استعداد لجدال لا هدف منه .. الصورة المضحكة اللي انت جايبها اي عيل صغير يقدر يعملها وليست دليل الا على ضعف حجة صاحبها

الرافال تستطيع استهداف هدف خلفها بالرصد السلبي وبالاعتماد فقط على نفسها .. هذا كلام الطيار نفسه الذي التقط الصورة وقد وضعت الدليل القاطع .. اي كلام تاني هو جدال لا نية لي لخوضه


Black commando

عضو مميز
إنضم
6 يناير 2016
المشاركات
933
التفاعلات
4,529 37 0
شوف يا اخ انا معنديش استعداد لجدال لا هدف منه .. الصورة المضحكة اللي انت جايبها اي عيل صغير يقدر يعملها وليست دليل الا على ضعف حجة صاحبها

الرافال تستطيع استهداف هدف خلفها بالرصد السلبي وبالاعتماد فقط على نفسها .. هذا كلام الطيار نفسه الذي التقط الصورة وقد وضعت الدليل القاطع .. اي كلام تاني هو جدال لا نية لي لخوضه
أنت أدرى 👍


Raptor6

Radar & EW
إنضم
10 سبتمبر 2013
المشاركات
1,394
التفاعلات
5,740 81 0
نعم اعلم ذلك هو قادر على تحديد اتجاه الهدف بدقة .. لكن لتحديد مداه امر اخر وخصوصا من تلك المسافة الكبيرة .. عموما الصورة تؤكد امكانية ذلك .. التفسير قد يكون التثليث او امر اخر

لا ممكن عادى عن طريق تحديد زاوية الهدف فى اكتر من نقطة فى الزمن وبعد كده Triangulate....هوائيات السبيكترا السلبية ال 3 فى الحقيقة مهياش هوائيات منفردة لكن كل واحد فيهم عبارة عن مصفوفة بحد ذاته عشان كده بتقدر تحدد زاوية الهدف بشكل دقيق جدا وعن طريق اكتر من قياس تقدر تحدد ال location بدقة


Raptor6

Radar & EW
إنضم
10 سبتمبر 2013
المشاركات
1,394
التفاعلات
5,740 81 0
الرافال تستطيع استهداف الطائرات والاهداف الارضية بدون فتح الرادار سواء حراريا بال OSF او عن طريق الانبعاثات من خلال السبيكترا ....دى حقيقة مؤكدة 100% عن طريق الشركة المصنعة للانظمة السالف ذكرها + تأكيد من أحد طياري الرافال بنفسه .... سيبوا اللى حابب يجادل يجادل براحته لان كلامه مش هيفرق ولا هيغير من الحقيقة فى شىء


نمر

خـــــبراء المنتـــــدى
إنضم
3 أبريل 2010
المشاركات
8,138
التفاعلات
39,206 254 0
شوف يا اخ انا معنديش استعداد لجدال لا هدف منه .. الصورة المضحكة اللي انت جايبها اي عيل صغير يقدر يعملها وليست دليل الا على ضعف حجة صاحبها

الرافال تستطيع استهداف هدف خلفها بالرصد السلبي وبالاعتماد فقط على نفسها .. هذا كلام الطيار نفسه الذي التقط الصورة وقد وضعت الدليل القاطع .. اي كلام تاني هو جدال لا نية لي لخوضه

السؤال الأهم وحتي يخرج النقاش بفائدة للجميع
كيف يمكن حصول ذلك

يعني باختصار كيف تحدد الرفال الهدف الجوي المتحرك بالرصد السلبي كيف تميز اصلا انه هدف معادي أو هدف حربي من مدني ؟ إذا كان الاعتماد بالأساس على منظومة حرب إلكترونية مهتمها تفكيك الإشارة وكسر الاطباق و التتبع


نمر

خـــــبراء المنتـــــدى
إنضم
3 أبريل 2010
المشاركات
8,138
التفاعلات
39,206 254 0
الرافال تستطيع استهداف الطائرات والاهداف الارضية بدون فتح الرادار سواء حراريا بال OSF او عن طريق الانبعاثات من خلال السبيكترا ....دى حقيقة مؤكدة 100% عن طريق الشركة المصنعة للانظمة السالف ذكرها + تأكيد من أحد طياري الرافال بنفسه .... سيبوا اللى حابب يجادل يجادل براحته لان كلامه مش هيفرق ولا هيغير من الحقيقة فى شىء

طيب الانبعاثات هذه إلا يمكن أن تكون من منظومة تشويش مثلا او برج اتصالات ... كيف ستميزها الرفال انها هدف معادي بدون فتح الرادار .؟


صقر الامارات

كاميكازي
خـــــبراء المنتـــــدى
إنضم
26 يوليو 2008
المشاركات
28,471
التفاعلات
87,800 156 1
لدي مداخلة حول السبيكترا والاستهداف السلبي بوسطة الانبعاثات المعادية


من يقول ان السبيكترا دفاعي فقط وليس لديه قدرات هجومية فهو مخطئ ...

لنقرأ سوية ما تقوله ثاليس وسأترجم حرفيا :


In addition to protecting the Rafale, SPECTRA also has a valuable offensive function. Fused data from the sensors provides threat tracks in the weapon system, which can be displayed in the cockpit. These tracks can be used for targeting in the defence suppression role.



بالاضافة لحماية الرافال ، السبيكترا ايضا لديه خاصية هجومية قيّمة ، صهر البيانات من المستشعرات المختلفة يوفر مسارات التهديد (threat tracks) في نظام التسليح والتي يمكن عرضها في قمرة القيادة .. هذه المسارات يمكن استخدامها للاستهداف في دور اخماد الدفاعات..


************

الدرس الاول هنا :

السبيكترا قادر على الهجوم والاستهداف بوسطة تلقي وصهر بيانات المستشعرات المختلفة لتكوين مسارات التهديف وتغذيتها للسلاح وضرب التهديد ..

(للسبيكترا ايضا خواص - ولا اقول خواص بمعنى انه يختص بها عن غيره حتى لا تثار حفيظة احد - اخرى مهمة جدا منها حفظ بصمات هذه الانبعاثات المعادية في مكتبة بيانات خاصة بالنظام ويلعب دور Elint او الاستخبار الالكتروني وجمع المعلومات ذات العلاقة ...

Additionally, the data product from the SPECTRA sensors is of very high quality,
so that the system can be used for the gathering of Elint (electronic intelligence).
Pop-up threats can be compared against the threat library, which can be updated with new information. The product of SPECTRA is also recorded and can be downloaded upon the aircraft’s return to base for more detailed analysis in the ground-based support centre. In this way master threat libraries can be updated, and revised data files produced for subsequent missions.


المصدر : نفسه اعلاه


بخصوص استهداف هدف خلف الرافال تماما 6 O'clock ,,, يمكن عمل ذلك بأن تساهم طائرة رافال اخرى بإنارة الهدف وقامت بذلك الرافال القديمه باشتقاق F2 كما يبين الشرح التالي



لكننا لا نتحدث عن هذه الطريقة بل طريقة اخرى تخص السبيكترا كما اوضحنا أعلاه في شرح الخاصية الهجومية ..

ولنستفيض اكثر .. لنقرأ اكثر التجربة التي تمت لبرهنة هذه القدرة للسبيكترا حيث قام الطيار باستهداف الميراج التي كانت خلف الرافال تماما (six o’clock) حيث لا وجود لطائرة اخرى في التشكيل - بحسب الشرح - لتنير الهدف (الميراج)

فكيف تم ذلك !!!

لنقرأ سوية وسأترجم حرفيا :

During our assessments, we performed BVR and WVR engagements with the Mirage 2000 C RDI (analyzed in more detail in Part 3 of this test), where we had the opportunity to confirm the combination of the sensibility of SPECTRA EW with the all-aspect launching and target acquisition of MICA IR. This allowed us to designate the target from any source (EM / IR / Laser Threat Detection - Electromagnetic Threat Detection / Infrared / Laser), when the security bubble around the Rafale was invad-ed, and to execute the missile launch “over the shoulder.” Over the shoulder means that a MICA can be fired at a target located at position six o’clock (behind the aircraft) without changing flight direction.



خلال تقييماتنا ، قمنا باشتباكات ضمن مدى الرؤية وخلف مدى الرؤية مع الميراج 2000 C RDI , كانت لدينا الفرصة لتأكيد توليفة السبيكترا في جميع جوانب الاطلاق والاستهداف والحيازة بوسطة صاروخ الميكا IR. ذلك سمح لنا بأن نحدد هدفا من اي مصدر (كهرومغناطيسي/ اشعة تحت حمراء/ اكتشاف هدف ليزر/ اكتشاف هدف في الطيف الكهرومغناطيسي/اشعة تحت حمراء / ليزر) ، عندما تم اختراق الفقاعة الامنية المحيطة بالرافال ، واطلاق صاروخ من فوق الكتف , وفوق الكتف تعني ان الميكا يمكن اطلاقه على هدف في موضع على six o’clock (خلف الطائرة) بدون تغيير مسار الطيران ...





مع تحيات طيار الاختبار Vianney Riller, Jr





ادعوكم لقراءة المصادر اعلاه ففيها الكثير من المعلومات القيّمة ..


تحياتي


Raptor6

Radar & EW
إنضم
10 سبتمبر 2013
المشاركات
1,394
التفاعلات
5,740 81 0
طيب الانبعاثات هذه إلا يمكن أن تكون من منظومة تشويش مثلا او برج اتصالات ... كيف ستميزها الرفال انها هدف معادي بدون فتح الرادار .؟
لا حضرتك مش ممكن

انظمة الاتصالات تبث على ترددات منخفضة جدا كترددات VHF واكتشافها سلبيا يحتاج انظمة COMINT متخصصة بهوائيات تكون كبيرة الحجم نسبيا وستجد هذه الهوائيات بكثرة فى اسفل طائرات الاستطلاع الالكترونى كال Rive Joint و ال Eitam



وبالتالى ترددات انظمة الاتصالات تقع خارج النطاق الترددى لنظام سبيكترا

بالنسبة لانظمة التشويش الحديثة فهى تستطيع ان تحاكى ترددات وانماط عمل رادارت الدفاع الجوي لكن انظمة تشويش بهذه القدرات تكون بقدرة بث كبيرة و انظمة معالجة اشارة متقدمة و فى هذه الحالة تكون هدف ثمين لا يقل اهمية عن نظام الدفاع الجوي نفسه لكنك لن تغطى كامل اجوائك بانظمة تشويش لخداع العدو ! عادة تكون منصة او اثنين وسط غابة من الدفاعات

بالنسبة لنقطة التمييز فنظام سبيكترا يمتلك Threat library تضم معظم ترددات وانماط عمل انظمة الدفاع الجوي ويستطيع تحليلها وتصنيفها فى الوقت الحقيقي


نمر

خـــــبراء المنتـــــدى
إنضم
3 أبريل 2010
المشاركات
8,138
التفاعلات
39,206 254 0
لا حضرتك مش ممكن

انظمة الاتصالات تبث على ترددات منخفضة جدا كترددات VHF واكتشافها سلبيا يحتاج انظمة COMINT متخصصة بهوائيات تكون كبيرة الحجم نسبيا وستجد هذه الهوائيات بكثرة فى اسفل طائرات الاستطلاع الالكترونى كال Rive Joint و ال Eitam



وبالتالى ترددات انظمة الاتصالات تقع خارج النطاق الترددى لنظام سبيكترا

بالنسبة لانظمة التشويش الحديثة فهى تستطيع ان تحاكى ترددات وانماط عمل رادارت الدفاع الجوي لكن انظمة تشويش بهذه القدرات تكون بقدرة بث كبيرة و انظمة معالجة اشارة متقدمة و فى هذه الحالة تكون هدف ثمين لا يقل اهمية عن نظام الدفاع الجوي نفسه لكنك لن تغطى كامل اجوائك بانظمة تشويش لخداع العدو ! عادة تكون منصة او اثنين وسط غابة من الدفاعات

بالنسبة لنقطة التمييز فنظام سبيكترا يمتلك Threat library تضم معظم ترددات وانماط عمل انظمة الدفاع الجوي ويستطيع تحليلها وتصنيفها فى الوقت الحقيقي

عفوا استاذ VHF تردد منحفض !!!!!!!!!! كيف ذلك
ربما تقصد VLF لان VHF العكس تماما هلي عالية التردد ....
ولا أعلم حقيقة عن أمر نطاق ترددات سبيكترا
ولكن بما أنه يحلل الانبعاثات من الطبيعي أن يشمل حيز كبير من الطيف الترددي طبعا نتحدث عن تطبيقات DRFM ...
لذلك أجهزة الاتصالات والتي تعمل علي الترددات العالية VHF تؤثر بشكل جذري علي ترددات اي جهاز راداري سواء بث أو تحليل أو ... تشويش وضوضاء ولا أدل علي ذلك من اجهزة التشويش العاملة بمبدأ بارجي مثل كارسوخا الروسية و كورال التركية ...
الأمر الآخر

هل تعرف ماهي متطلبات قصف هدف ارضي ؟
لان هذا سيختصر كثير من الكلام
حسب ظني لم تكن تحتاج كتابة الجزء الثاني من ردك بالكامل
تحياتي


صقر الامارات

كاميكازي
خـــــبراء المنتـــــدى
إنضم
26 يوليو 2008
المشاركات
28,471
التفاعلات
87,800 156 1
جزئية اخرى قرأتها حول سبيكترا الرافال ... تبيَض الوجه

من National Interest

the Rafale boasts an advanced Spectra electronic warfare system that supposedly can reduce the Rafale’s cross-section several times over—it is rumored by reflecting back signals using ‘active canceling.’ Spectra also incorporates powerful jammers and flare and chaff dispensers, provides 360-degree early-warning, and can even assist Rafale pilots in targeting weapons to retaliate against attackers.
Spectra’s capabilities reportedly allowed Rafales to deploy on raids over Libyan airspace in 2011 before air defense missiles had been knocked out.


سأترجم حرفيا :

الرافال لديها حزمة حرب الكترونية متقدمة (سبيكترا) والتي يفترض ان تخفض البصمة الرادارية عدة مرات بوسطة ما يشاع انه عكس الاشارات القادمة بوسطة (الالغاء الايجابي) .

السبيكترا ايضا يتضمن عدة اجهزة تشويش قوية ومطلق لFalre, Chaff بما يوفر تحذيرا مبكرا 360 درجة وكذلك يمكن ان يساعد طيار الرافال ان يستجيب بأسلحته ويستهدف المهاجمين ..
قدرات السبيكترا - بحسب مايتداول- سمحت للرافال ان تنطلق للإغارة في المجال الجوي الليبي في سنة 2011 قبل ان يتم اخماد صواريخ الدفاع الجوي ..


***************



بياض وجه يا سبيكترا ... وتأكيد على قدراته الهجومية وفي منطقة عمليات كما تم في فجر الاوديسا ..


Snacko

عضو
إنضم
21 ديسمبر 2020
المشاركات
126
التفاعلات
313 10 0
الدولة
Syrian Arab Republic (Syria)

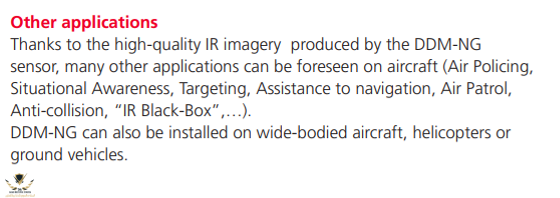

دقة الصور التي ينتجها نظام DDM-NG مذهلة وتجعله اكثر من مجرد نظام للتحذير من الصواريخ
CbN_gPgW8AAxRM_

نظام DDM-NG يغطي 360 درجة حول الطائرة ويوفر صور عالية الدقة بالاشعة تحت الحمراء والتي يمكن استخدامها في العديد من التطبيقات ومنها استهداف الاهداف المعادية وكنظام DAS في الاف-35 يمكن استخدام المعلومات التي يقدمها النظام لاستهداف الطائرات المطاردة دون الحاجة لاي معلومات من اي مصدر خارجي


Shokry

عضو
إنضم
14 يونيو 2020
المشاركات
3,799
التفاعلات
10,789 114 0
الدولة
Egypt
انا في قمة السعاة من النقاش الفني اللي بعيد عن المناكفات..دمتم في خير


نمر

خـــــبراء المنتـــــدى
إنضم
3 أبريل 2010
المشاركات
8,138
التفاعلات
39,206 254 0
لدي مداخلة حول السبيكترا والاستهداف السلبي بوسطة الانبعاثات المعادية


من يقول ان السبيكترا دفاعي فقط وليس لديه قدرات هجومية فهو مخطئ ...

لنقرأ سوية ما تقوله ثاليس وسأترجم حرفيا :


In addition to protecting the Rafale, SPECTRA also has a valuable offensive function. Fused data from the sensors provides threat tracks in the weapon system, which can be displayed in the cockpit. These tracks can be used for targeting in the defence suppression role.



بالاضافة لحماية الرافال ، السبيكترا ايضا لديه خاصية هجومية قيّمة ، صهر البيانات من المستشعرات المختلفة يوفر مسارات التهديد (threat tracks) في نظام التسليح والتي يمكن عرضها في قمرة القيادة .. هذه المسارات يمكن استخدامها للاستهداف في دور اخماد الدفاعات..


************

الدرس الاول هنا :

السبيكترا قادر على الهجوم والاستهداف بوسطة تلقي وصهر بيانات المستشعرات المختلفة لتكوين مسارات التهديف وتغذيتها للسلاح وضرب التهديد ..

(للسبيكترا ايضا خواص - ولا اقول خواص بمعنى انه يختص بها عن غيره حتى لا تثار حفيظة احد - اخرى مهمة جدا منها حفظ بصمات هذه الانبعاثات المعادية في مكتبة بيانات خاصة بالنظام ويلعب دور Elint او الاستخبار الالكتروني وجمع المعلومات ذات العلاقة ...

Additionally, the data product from the SPECTRA sensors is of very high quality,
so that the system can be used for the gathering of Elint (electronic intelligence).
Pop-up threats can be compared against the threat library, which can be updated with new information. The product of SPECTRA is also recorded and can be downloaded upon the aircraft’s return to base for more detailed analysis in the ground-based support centre. In this way master threat libraries can be updated, and revised data files produced for subsequent missions.


المصدر : نفسه اعلاه


بخصوص استهداف هدف خلف الرافال تماما 6 O'clock ,,, يمكن عمل ذلك بأن تساهم طائرة رافال اخرى بإنارة الهدف وقامت بذلك الرافال القديمه باشتقاق F2 كما يبين الشرح التالي

مشاهدة المرفق 349739

لكننا لا نتحدث عن هذه الطريقة بل طريقة اخرى تخص السبيكترا كما اوضحنا أعلاه في شرح الخاصية الهجومية ..

ولنستفيض اكثر .. لنقرأ اكثر التجربة التي تمت لبرهنة هذه القدرة للسبيكترا حيث قام الطيار باستهداف الميراج التي كانت خلف الرافال تماما (six o’clock) حيث لا وجود لطائرة اخرى في التشكيل - بحسب الشرح - لتنير الهدف (الميراج)

فكيف تم ذلك !!!

لنقرأ سوية وسأترجم حرفيا :

During our assessments, we performed BVR and WVR engagements with the Mirage 2000 C RDI (analyzed in more detail in Part 3 of this test), where we had the opportunity to confirm the combination of the sensibility of SPECTRA EW with the all-aspect launching and target acquisition of MICA IR. This allowed us to designate the target from any source (EM / IR / Laser Threat Detection - Electromagnetic Threat Detection / Infrared / Laser), when the security bubble around the Rafale was invad-ed, and to execute the missile launch “over the shoulder.” Over the shoulder means that a MICA can be fired at a target located at position six o’clock (behind the aircraft) without changing flight direction.



خلال تقييماتنا ، قمنا باشتباكات ضمن مدى الرؤية وخلف مدى الرؤية مع الميراج 2000 C RDI , كانت لدينا الفرصة لتأكيد توليفة السبيكترا في جميع جوانب الاطلاق والاستهداف والحيازة بوسطة صاروخ الميكا IR. ذلك سمح لنا بأن نحدد هدفا من اي مصدر (كهرومغناطيسي/ اشعة تحت حمراء/ اكتشاف هدف ليزر/ اكتشاف هدف في الطيف الكهرومغناطيسي/اشعة تحت حمراء / ليزر) ، عندما تم اختراق الفقاعة الامنية المحيطة بالرافال ، واطلاق صاروخ من فوق الكتف , وفوق الكتف تعني ان الميكا يمكن اطلاقه على هدف في موضع على six o’clock (خلف الطائرة) بدون تغيير مسار الطيران ...





مع تحيات طيار الاختبار Vianney Riller, Jr

مشاهدة المرفق 349740

مشاهدة المرفق 349741


ادعوكم لقراءة المصادر اعلاه ففيها الكثير من المعلومات القيّمة ..


تحياتي

بمعنى أدق اخي سيف
ان دور السبكترا هنا هو معرفة وجود هدف خلف المقاتلة بوضعية بموقع السلعة ٦ من المقاتلة
ثم أطلق الميكا الحراري الذي لن يحتاج الا لحرارة الهدف ليطبق علية ... هل انا فهمت ذلك بشكل صحيح؟


egy13

عضو
إنضم
5 يوليو 2017
المشاركات
672
التفاعلات
1,902 30 0
لا ممكن عادى عن طريق تحديد زاوية الهدف فى اكتر من نقطة فى الزمن وبعد كده Triangulate....هوائيات السبيكترا السلبية ال 3 فى الحقيقة مهياش هوائيات منفردة لكن كل واحد فيهم عبارة عن مصفوفة بحد ذاته عشان كده بتقدر تحدد زاوية الهدف بشكل دقيق جدا وعن طريق اكتر من قياس تقدر تحدد ال location بدقة

ايوه منا قلتلك ممكن عن طريق التثليث .. اللي اعتقد انها الترجمة العربي ل triangulation


egy13

عضو
إنضم
5 يوليو 2017
المشاركات
672
التفاعلات
1,902 30 0
السؤال الأهم وحتي يخرج النقاش بفائدة للجميع
كيف يمكن حصول ذلك

يعني باختصار كيف تحدد الرفال الهدف الجوي المتحرك بالرصد السلبي كيف تميز اصلا انه هدف معادي أو هدف حربي من مدني ؟ إذا كان الاعتماد بالأساس على منظومة حرب إلكترونية مهتمها تفكيك الإشارة وكسر الاطباق و التتبع

اولا يجب ان نتفق ان معرفتنا للكيفية من عدمها لن يحدد صحة الامر .. فالامر صحيح ومثبت من مصادر رسمية لا جدال حولها

ثانيا من باب النقاش ومحاولة الفهم فالرافال تمتلك مكتبة تمثل بنك معلومات يمكنها من التعرف على نوعية الانبعاثات .. وبالتالي يمكن التعرف على الصديق من التعرف على انبعاثاته المسجلة .. اما العدو فلا يمكن التاكد من ان هدف ما معادي عن طريق الرادار او iff بل يمكنهما فقط تصنيفه كمجهول او غير متعاون .. اما التصرف العدائي فيمكن رصده فقط عن طريق منظومات التحذير الراداري عندما يقرر هذا المجهول الاغلاق عليك حينها يتحول من مجهول الى عدو
