Su-25t Su-39

BERKUT_SU

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
16,304
الإعجابات
29,814
النقاط
12,272
الدولة
Jordan



سو-39 طائره هجوم متعددة الاغراض وهي نسخه معدله وحديثه من السو-25 فروغ فوت الهجوميه وهي تتميز بقدره على حمل اسلحه متنوعه وحموله بوزن كبير وتمتاز ايضا بالقدره على الطيران والمناوره على ارتفاع منخفض وخصوصا الالتفاف بسرعه ومن الذيل-للذيل دون ان بفقد الطيار اثر العدو في الجو او الارض وهذا يفيد خصوصا في القتال في الغابات والجبال حيث احينا لا تطون قدرة الانظمه الحديثه محدوده
الطائره تمتاز بسهولة التحكم والصيانه والقدره على العمل في مطارات فقيرة التجهيز وهي رخيصه السعر وعمليه ويمكن الاعتماد عليها

[URL="http://www.airforce-technology.com/projects/su25/images/su25_3.jpg"][/URL]

بدا الانتاج التسلسلي سنة 1996
بدات الطائره SU-25T رحلتها الاولى سنة 1984 وكانت مصممه خصيصا لتمدير الدبابات والاليات المدرعه :السفن : مهاجمة تجمعات العدو المركزه واثناء المسير والاهداف الجويه في الليل والنهار وكل الظروف الجويه .
بنيت الطائره على اسس الطائره SU-25UB المخصصه للتدريب ذات المقعدين وقد تم ازالة القمره الخلفيه وتحويلها الى خزان وقود واضافة معدات جديده وبذلك زاد مدى الطائره بحوالى 450
الى كم-850كم
سو-25 ت تمتلك محرك محدث نوع ر-915 بقوة دفع 10% اكثر من محرك سو-25 مما زاد من قردتها على المناوره ز
تتميز الطائره عن مثيلاتها بالاجهزة الحديثه المثبته على متنها واهمها نظام SHKVAL وهو نظام الكترو-بصري يستخدم للتصويب على الاهداف بعد البحث والكشف والتعريف بها ويضمن ذلك الاهداف الثابته والمتحركه والاهداف الجويه
وهو يجمع نظام محدد المدى اليزري ومجس تلفزيونى للعمل ليلا ونهارا مع جهاز تتبع الهدف بشكل تلقائي
نظام التصويب يوفر توجيه للصواريخ المضاده للدبابات واسلحة جو-ارض والاسلحة الموجهه باليزر والتلفزيون وتدعم ايضا لاطلاق القذائف الغير موجهه والقذائف العنقوديه
وكما في الصوره المرفقه تظهر شاشته التلفزيونيه على اليمن بقوة تكبير 23 مره ويستطيع النظام توفير دقه لصواريخ VIKHR والاسلحه الموجهه باليزر الاخرى تصل الى 0.6 متر

تتميز الطائره ايضا نظام تحكم اتوماتيكي مما يخفف العبء على الطيار
ونظام اعاقه وتشويش الكترونيه يمكنها من اختراق دفاعات الاعداء بنجاح بنسبه كبيره وهي مزوده بانظمة استشعار الكترونيه لكشف كل انواع الرادارات المحموله برا وجوا او على الارض وانظمة التحكم يالنيران وتستطيع اعطاء الطيار الاكثر خطرا عليه
وهي مزوده (منطقة الذبل) بانظمة تشويش واعاقه للاشعه تحت الحمراء .بحيث لا يتم اسقاطها بواسطة صواريخ ارض-جو مثل ستيتغر الامريكي وغيره (كما في الصوره)

تحمل الطائره كل انواع اسلحة التدمير من صواريخ جو-جو :جو-ارض:وصواريخ مضاده للرادارات والقذائف الغير
موجهه,
صاروخ فيكرز المظاد للدبابات هو الصاروخ المفضل لهذه الطائره وتستطيع حمل 16 منه يستطيع الواحد منه تدمير دبابه من مسافة 10كم او طائرة هليوكبتر او القوارب العسكريه او حتى طائرات ثقيله
كما تستطيع حمل اربعة صواريخ نوع []KH-31A KH-35nt] موجهه بالرادار مضاده للسفن
كما تتمتع بنظام حمايه ممتاز للقمره والانظمه الحيويه للطائره من الاسلحه مثل المدفعيه الارضيه عيار 30مم او شظايا الصواريخ المضاده للطائرات من مستوى صواريخ ستنغر الامريكيه

[URL="http://www.airforce-technology.com/projects/su25/images/su25_5.jpg"][/URL]
الطائره مزوده برادار نوع KOPIYE-25 وتسمى الطائره التى تحمله ب SU-25MTوهو نظام كشف وتمميز وتعقب يعمل بنمطين جو-ارض او جو-جو
الطائره تستطيع العمل على مدارج فقيرة التجهيز وبالتالى يمكن نشرها قريبا جدا من خطوط القتال مما يشكل مفاجاه للعدو وهي رخيصه وفعاله ولا تتطلب الكثير من الصيانه والتجهيز.
كما انها لا تتطلب مواكبه لطائرات مقاتله للحمايه دائما حيث انها تمتلك قدرات جو-جو ممتازه حيث يمكن ان تستخدم الصواريخ الروسيه الحديثه
وفي معرض ماكس2007 تم عرض الطائره SU-25UBM وهي نسخه مطوره جدا فهى متميزة عن سابقاتها بانها زودت بمحركات رجديدة اقوى,وقلصت بصمتها الحرارية وجهزت بمعدات لا سلكية_الكترونية حديثة(مجموعة تسديد_ملاحة,نظام ادارة السلاح وسائل حماية ؟....الخ)
يضاف الى ذلك ان قمرة القيادة تتميز بهندسة جديدة ذات صلة بماجرى تعديله من لوحات اجهزة قياس وتركيبة من شاشات بلورية سائلة ملونة,فضلا عن لوحات تحكم .ويتالف تسليح الطائرة المركب على 8نقاط منى تشكيلة واسعة من الصواريخ والقنابل المتحكم فيها وغير المتحكم فيها بالاضافة الى مدفع .
السرعه القصوى :0.85 ماك
الحموله 6000كغم


التسلح :

30-mm gun GSh-30-1
Air-to-Air" missiles R-60M, R-73 Air-to-Surface" missiles Kh-23, Kh-25, Kh-29, Kh-31, Kh-35, Kh-58; 16 x anti-tank missiles; S-5, S-8, S-13, S-24, S-25.

3 طن من القنابل العنقوديه

[URL="http://www.airforce-technology.com/projects/su25/images/su25_7.jpg"][/URL]

التعديل الأخير:

BERKUT_SU

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
16,304
الإعجابات
29,814
النقاط
12,272
الدولة
Jordan
هذه بعض الصور لهذه الطائره وللاسف لم استطع تحميل قمرة ال سو-39 ت م ....ساحاول لاحقا








IF-15C

عضو مميز
إنضم
3 سبتمبر 2007
المشاركات
3,657
الإعجابات
71
النقاط
630
بارك الله فيك اخوي SILENT HAVOC على الموضوع الذي دمج طائرتين من طائرات سوخوي الروسية .


الـ SU-25 هذه الطائرة التي تمت صناعتها لتكون شبيهه للطائرة الأمريكية A-9 والـ A-10
هي من افظل امثلة الدعم الجوي القريب للقوات في الاتصال ولمكافحة التمرد.
ظهرت أول معلومات عن هذه الطائرة في العام 1977، عندما التقط أحداً من أقمار التجسس صور لها في مركز "رامينسكوي" لتجارب الطيران.
وجرى نشرها في العام 1982 في أفغانستان لمساندة القوات البرية السوفيتية (سابقاً) التي تقاتل في مناطق جبلية. وقد كان التصميم لهذه الطائرة خصيصاً لهذه المهمة.
وكانت تعمل بالتنسيق مع طائرات الهليكوبتر المسلحة نوع (سي ـ 24) وتشبه هذه الطائرة إلى حد ما الطائرة (A - 10) "ثندربولت" الأمريكية سواء من ناحية الشكل أو الأغراض التي صممت من أجلها. وموجود لدى العراق .
وزودت هذه الطائرة التي لا تزيد سرعتها عن سرعة الصوت، بمقدر مدى ليزري، وجهاز بحث عن الهدف تحت فتحة مائلة منبسطة في مقدمة الطائرة، ومعدات لنثر المشاعل، والرقائق المعدنية في قمع الذيل.
كما جرى تدريع المنطقة المحيطة بقمرة الطيار ويصل وزن التدريع 7 % من وزن الإقلاع لتوفير مزيد من الحماية له في مواجهة النيران الأرضية المضادة للطائرات، وكذلك قدرتها على العمل من أراض الهبوط الميدانية.

وفي عـام 1993 أنتج نوع متطـور من الطائرة يعمل أساساً ضد المدرعات تحت اسم (SU - 25 TK).
يعتقد أنه كان لدى الاتحاد السوفيتي (سابقاً) حوالي 210 طائرة، إضافة لسرب لدى تشيكوسلوفاكيا (سابقا).

تعمل الطائرة حسب بعض المصادر في كل من (تعمل الطائرة لدى القوات الجوية لروسيا، وأفغانستان، وأنجولا، وبلغاريا، وجمهورية التشيك، المجر، العراق، سلوفاكيا.)

المواصفات العامة والفنية


امتداد الأجنحة 14.36 م

نسبة الطول إلى العرض
6.12 م

الطول الكلي للطائرة
15.53 م
الارتفاع الكلي للطائرة
4.80 م

أقصى مستوى سرعة عند مستوى سطح البحر
0.8 ماخ (975 كم/ساعة)

مسافة الإقلاع مع أقصى تحميل بالأسلحة (على السطح)
أقل من 1.200 م

المدى مع تحميل 4400 كجم من الأسلحة وعدد 2 خزان وقود خارجي
عند ارتفاع مستوى سطح البحر
عند الارتفاعات العالية
750 كم
1250 كم

الوزن فارغ
9500 كجم


الحمولة القصوى
199.2 KG/KN


التسليح

مدفع ذو سبطانتين عيار 30 مم نوع (AO - 17 A) مع 250 طلقة ومعدل النيران 30.000 طلقة/ دقيقة

مزود بثمانية مراكز تعليق لحمل حتى 4400 كيلو جرام من الذخائر الآتية:



  • مستودعات صواريخ عيار 57 مم بكل 32 صاروخ نوع (UB - 32 A).
  • مستودعات صواريخ عيار 80 مم بكل 20 صاروخ نوع (B - 8 M1).
  • صواريخ حرة عيار 240 مم نوع (S - 24).
  • صواريخ حرة عيار 330 مم نوع (S - 25).
  • صواريخ موجهة أنواع (KH - 29. KH - 25. KH - 23).
  • قنابل ذات دفع صاروخي موجهة بالليزر زنة 350، 490، 760 كجم.
  • قنابل مضادة للأفراد زنة 500 كجم.
  • مستودعات مدافع عيار 23 مم نوع (SPPU - 22) يمكن توجيهها للأسفل.
  • 2 مـركـز تعليـق تحـت أطراف الجناحين لحمل صواريخ جو/جو نوع K - B للدفاع الذاتي.
التدريع:
  • قمرة القيادة مدرعة.
  • تحويل أسلاك أجهزة القيادة بواسطة أذرع توصيل.
  • وسائل الربط الرئيسية غير قابلة للتدمير.
  • المحركات معزولة من الخارج بواسطة أوعية من الصلب لا تصدأ.
  • خزانات الوقود مملوءة بمادة رغوية ضد الانفجار.
هوائي إنذار ضد الإشعاع الراداري طراز (SIRENA - 3)

مستودع إطلاق رقائق معدنية ومشاعل نوع (ASO - 2 V)
جهاز مجيب نوع (SRO - 1 P)


محرك توربيني نفاث نوع (R - 795) بدفع قدرة 44.18 KN

Manufacturers
Ulan - Ude اعتباراً من 1989.

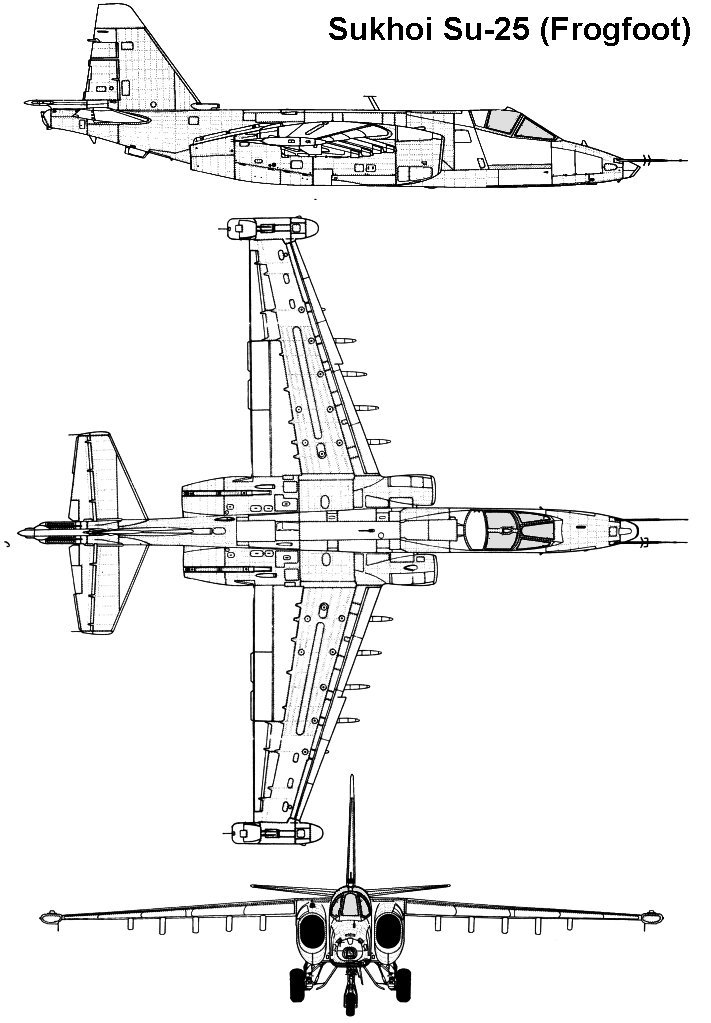

الطائرة سوخوي - 25




النماذج الموجودة من الطائرة السوخوي 25 هي كالتالي :

Frogfoot B ) SU - 25 UBK)


طائرة التصدير لطائرة التدريب.
SU - 25 UT
طائرة تدريب بدون تسليح.
SU - 25 UTG
طائرة تدريب بدون تسليح ومزود بخطاف للتدريب للهبوط على حاملات الطائرات.
SSU - 25 UBP
أنتج منها عدد محدود للعمل على حاملات الطائرات ولكنها توقفت.
SU - 25 BM

طائرة مخصصة لقطر الأهداف الجوية للتدريب وإطلاق الصواريخ ـ كأهداف للتدريب وإطلاق الصواريخ كأهداف للتدريب.
SU - 25 T
نوع مطور للعمل ضد الدبابات بها تدريع زائد، ومعدات ملاحية متطورة، ومعدات تنشين متطورة.









وهذا النوع من سوخوي 25 المسمى




Sukhoi Su25 Frogfoot

المواصفات ستجدها على هذا الرابط

التعديل الأخير:

a_aziz

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
23 ديسمبر 2007
المشاركات
9,692
الإعجابات
262
النقاط
4,420
مشكور اخي العزيز على الموضوع اخي العزيز
لكن هاته الطائرة منيت بفشل ذرع في حرب افغانستان كانت هدف سهل المنال للمجاهدين الافغان انذاك


BERKUT_SU

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
16,304
الإعجابات
29,814
النقاط
12,272
الدولة
Jordan
طبعا لو عدت لعدد سنوات الخدمه والطلعات التى قامت بها والاهداف التى في افغانستان و عدد الطائرات التى اسقطت ....لوجدت ان هذا الفشل لم يكن ذريعا بالشكل الذي يصوره الغرب .....وللعلم الاسقاطات احدثت بصواريخ اميريكيه حديثه لم تكن مجهزه لمواجهتها في ذلك الوقت وتم وضع انظمة لمواجهة هذه الصواريخ فيما بعد .......


النسرالعربي

مشير اركان حرب
طاقم الإدارة
✄مــشــرف✄
إنضم
9 يناير 2008
المشاركات
7,926
الإعجابات
12,028
النقاط
2,357
شكرا اخوي
موضوعك جميل
بارك الله فيك


02000

جــــندي
إنضم
13 نوفمبر 2007
المشاركات
19
الإعجابات
0
النقاط
485
شكرا ااااااااا

على الموضوع الجميل


wanass

عضو مميز
إنضم
6 نوفمبر 2007
المشاركات
880
الإعجابات
39
النقاط
500
أولا شكرا على الموضوع
بالنسبة للطائرة فهي مثالية للقصف الارضي وخصوصا الدبابات لكن عيوبها تتجلى في سرعتها البطيئة و محدوديتها في القتال الجوي


su-47

مســـاعد
إنضم
5 فبراير 2008
المشاركات
117
الإعجابات
0
النقاط
485
سو-25 قويه لكن اي-10 الامريكيه اقوى منها



وتحياتي
:spinny:


Muhamed

القيادة العامة للقوات المسلحة
طاقم الإدارة
مـراقــب عـــام
إنضم
14 أبريل 2008
المشاركات
2,895
الإعجابات
4,215
النقاط
1,090
اجهل كثيرا عن قدرات الجو-جو لهذه الطائر !!!!

هل من معلومات اضافية اخواني


BERKUT_SU

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
16,304
الإعجابات
29,814
النقاط
12,272
الدولة
Jordan
اجهل كثيرا عن قدرات الجو-جو لهذه الطائر !!!!

هل من معلومات اضافية اخواني
هذه معلومات عن الرادار الذي صمم ليعمل عليها
http://defense-arab.com/t4975.html

النسخ الحديثه تستطيع استخدام الصواريخ جو-جو الروسيه الحديثه وبالتالي فهي تستطيع الدفاع عن نفسها بنفسها بكفاءه حيث انها صممت للدعم الارضي وليس للتفوق الجوي وهو نفس الامر بالنسبه للقاذفه سو-34 ... الروس يتجهون الى جعل طائراتهم المخصصه للاهداف الارضيه قادره على القتال جو-جو القريب والبعيد دون مواكبه طائرات مقاتله اذا اقتضى الامر ...


sniper2008007

نــقــيب
إنضم
28 مارس 2008
المشاركات
194
الإعجابات
0
النقاط
485
انها تعتبر طائره جيده جدا في مواجهه الدبابات وكذلك رخيصه الثمن


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
23,623
الإعجابات
29,819
النقاط
20,236
الدولة
Egypt
مشكور اخي العزيز على الموضوع اخي العزيز
لكن هاته الطائرة منيت بفشل ذرع في حرب افغانستان كانت هدف سهل المنال للمجاهدين الافغان انذاك
تقدر تتحدث عن حرب أمريكيه ضد السوفيت في أفغانستان


KAMIKAZ

<p><font face="Comic Sans MS" color="#FF5050">Alge
إنضم
9 يناير 2008
المشاركات
1,848
الإعجابات
6
النقاط
580
طائرات الانقضاض سو ـ 25

أعلن ياكوف كاجدان، مدير عام معمل تصليح الطائرات 121 التابع لوزارة الدفاع الروسية أن سلاح الجو الروسي سيواصل استخدام طائرات الانقضاض "سو ـ 25 س م" حتى عام 2020 مراعاة لتصليحها وتطويرها.​
ويعد معمل تصليح الطائرات 121 في كوبينكا بضواحي موسكو المؤسسة الوحيدة في روسيا التي تقوم بتحوير وتحديث طائرات سلاح الجو الروسي "سو ـ 25" بشكل شامل.
وقال كاجدان في حديث لوكالة نوفوستي إن هذه الطائرة صنعت قبل نحو 30 عاما، ولذلك من الضروري تحديثها في الوقت الحاضر.
وأضاف أن "الحديث يدور حول أجهزة الملاحة والتحكم بالنيران، كما ستزود كابينة القيادة بشاشة رقمية"، وبجهاز لالتقاط إشارات"منظومة الملاحة عبر الأقمار الصناعية "غلوناس".


ابو العنود

صقور الدفاع
إنضم
20 يوليو 2008
المشاركات
2,650
الإعجابات
5,075
النقاط
1,142
شكرا اخي على الخبر لكن اليست قديمه جدا الان فكيف 2020


KAMIKAZ

<p><font face="Comic Sans MS" color="#FF5050">Alge
إنضم
9 يناير 2008
المشاركات
1,848
الإعجابات
6
النقاط
580
شكرا اخي على الخبر لكن اليست قديمه جدا الان فكيف 2020
أخي ألم تقرأ الموضوع لقد ذكر المقال أنه سيتم تصليحها وتطويرها وتزويدها بردار متطور جدا كما ستزود كابينة القيادة بشاشة رقمية"، وبجهاز لالتقاط إشارات"منظومة الملاحة عبر الأقمار الصناعية "غلوناس".

مشكوووووور على المرور


rouger

رقيــــب
إنضم
9 يوليو 2008
المشاركات
71
الإعجابات
0
النقاط
485
معلومات راااااااااااااااائعة اخي .................
