منظومة الـ AESA " بصر " للتصوير الراداي SAR والـ GMTI المحمولة جواً من KACST

طيب الان منظومة بصر على اي منظومة سوف تركب هل هي عقاب أو صقر أو نفاثة حربية لان المنظومة الوحيدة التي لدينا هي DB-110


"بصر" كمنظومة متاح تركيبها على اياً من المنصات الجوية سوا مقاتلات ، درونات ، مروحيات.
اما كقرار والله ما اعرف لأي طائرة ، لكن بما انها لـ KACST توقع ظهورها على درونات صقر مثلاً او تسليمها لجهه اخرى.

من اجمل المزايا بالنظام هذا هو قدرته على تتبع الاهداف الارضية المتحركة gmti



منظومة الـ AESA " بصر " للتصوير الراداي SAR والـ GMTI المحمولة جواً من KACST
Airborne AESA radar for SAR/GMTI

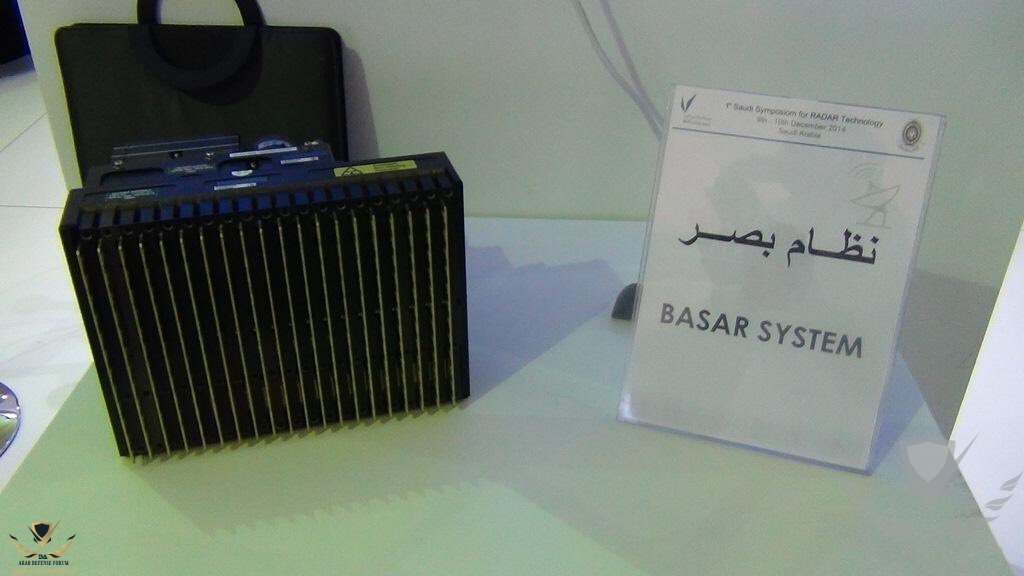

مشاهدة المرفق 298414


- النظام من انتاج المركز الوطني لتقنية المستشعرات والانظمة الدفاعية احد المراكز التابعه لمدينة الملك
عبدالعزيز للعلوم والتقنية KACST عبر برامج توطين ونقل التقنيات.

- المنظومة تم نقل تقنياتها عبر شركة Selex الإيطالية - البريطانية ، وتم تطوير خورزميات المنظومة عبر KACST
ليتناسب مع البيئة الصحراوية للمملكة العربية السعودية.

مشاهدة المرفق 298415

منظومة PicoSAR


- تُستخدم المنظومة للتصوير الراداري (SAR) وكمؤشر لتتبع الاهداف المتحركة الارضية (GMTI)
SAR: Synthetic-aperture radar
GMTI: Ground Moving Target Indicator


- منظومة " بصر " تستخدم تقنية AESA في تكوين صغير ومضغوط.

- تستخدم عدد من الـ TRM منخفضه الطاقه في الحاله الصلبه ، Low power, Solid state TRM

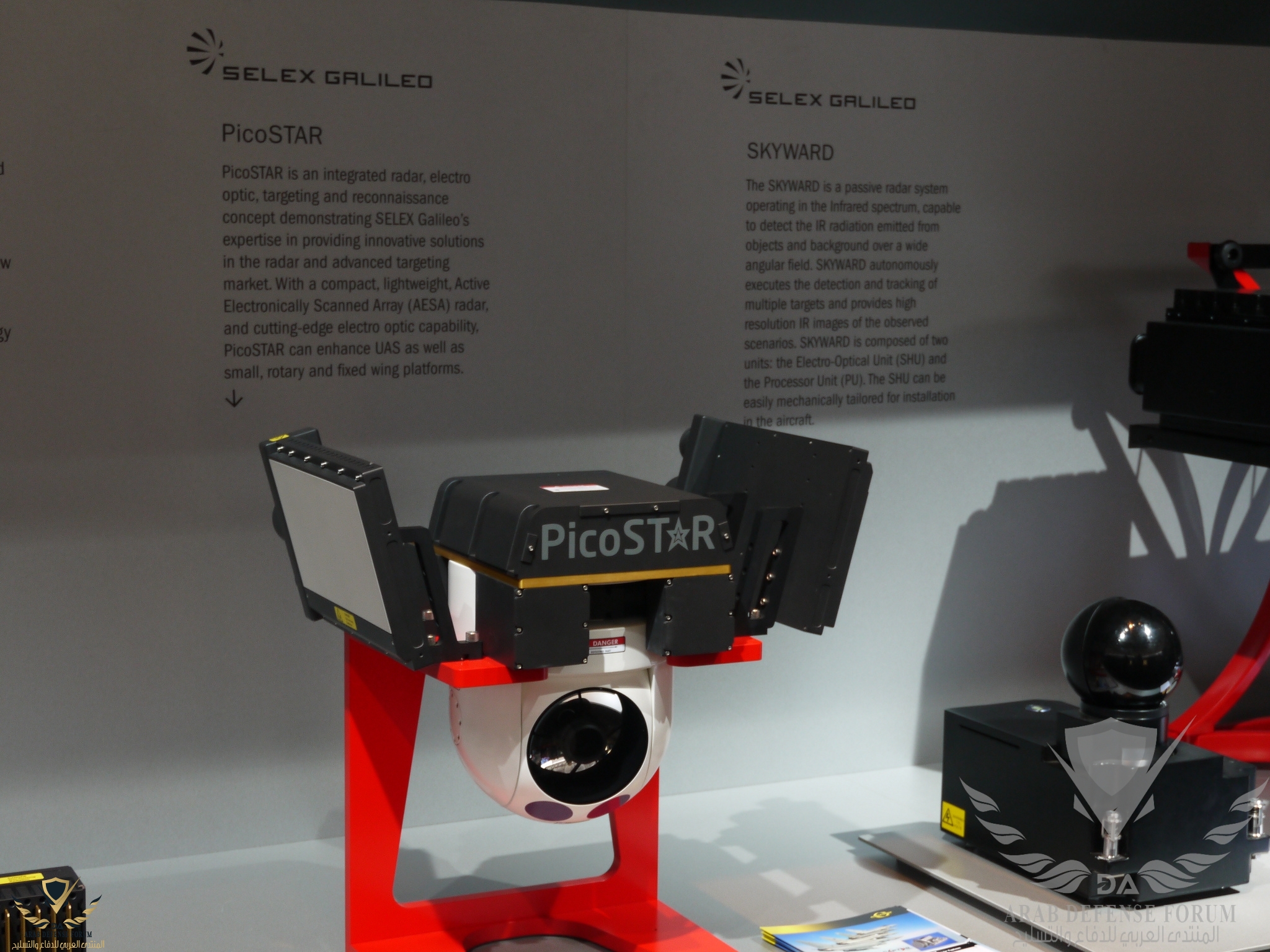

- يمكن تثبيت المنظومة على حامل ضمن Gimbal على مجال رؤية أكبر.
مثل:


مشاهدة المرفق 298419

مميزات المنظومة

- النظام محمول جواً
- يعمل في كل الظروف البيئية وبدقة عالية
- يمكن ان يعمل على جميع المنصات الجوية لخفة وزنه ، مقاتلات ، مروحيات ، درونات
- أداء ممتاز
- خرائط أرضية عالية الدقة
- تغطية واسعة
- أداء عالي لتتبع الاهداف المتحركة الارضيه GMTI
انخفاض التكلفة
- نظام رادار قابل لإعادة التكوين
- خفيف الوزن
- مضغوط
- موثوقية عالية جدا
- سهل التركيب والاستخدام.

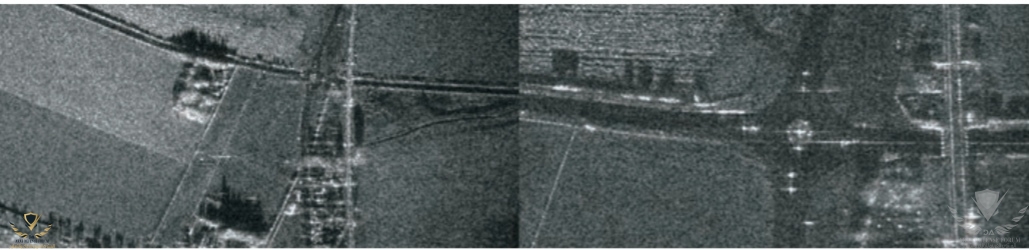

مشاهدة المرفق 298420

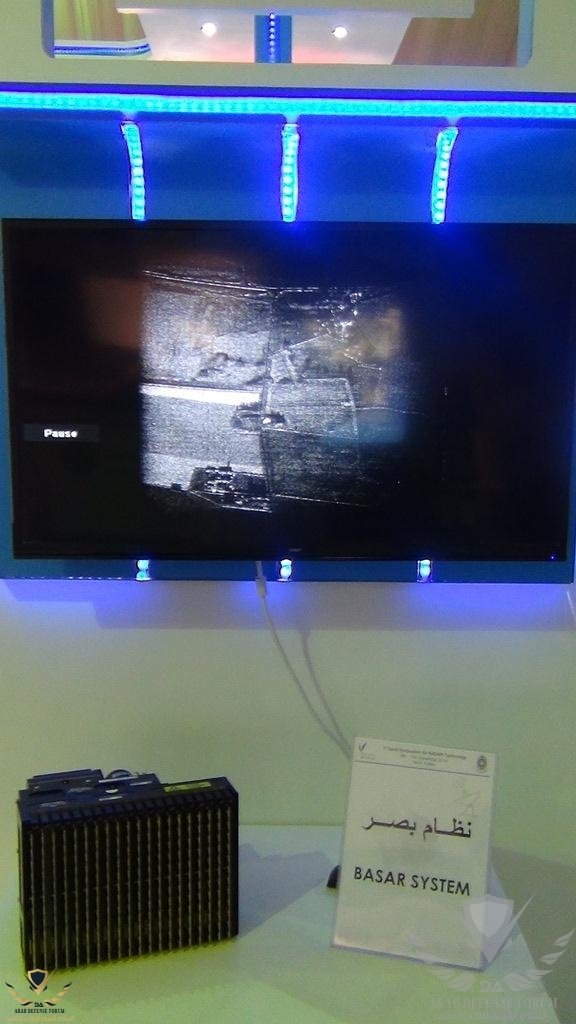

مشاهدة المرفق 298441

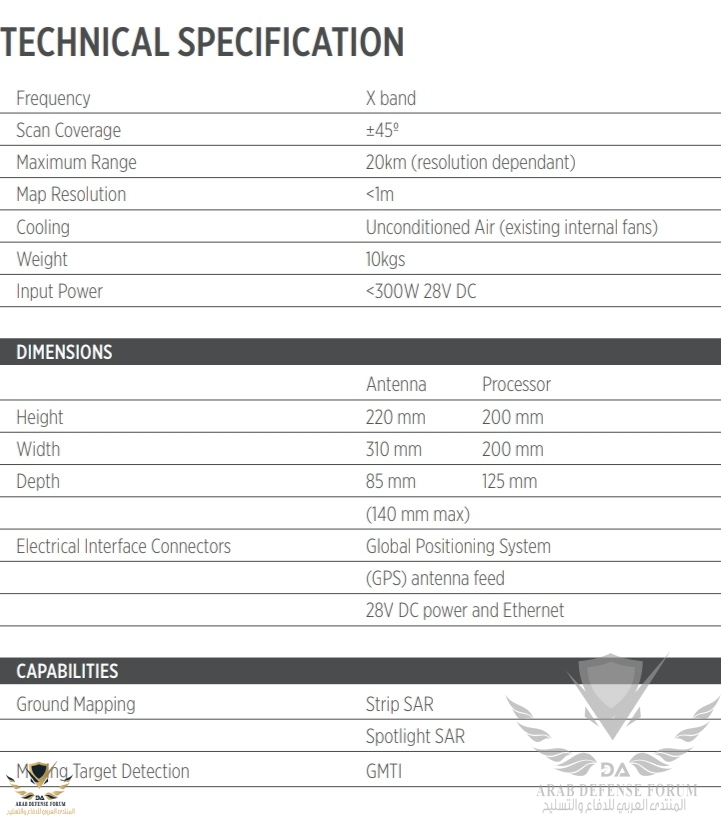

بعض المعلومات التقنية عن المنظومة حسب Selex


مشاهدة المرفق 298421

sources
1 - 2 - 3
احد الميزات الاخرى هو استهلاكه البسيط للطاقة مما يجعله قابل على العمل على كثير من الدرونات خاصة الدرونات الميدانية الصغيرة.

اهداء للقطيع الي يقول تنتقدون تركيا وانتوا ما تصنعون مسمار 🤓

اهداء للقطيع الي يقول تنتقدون تركيا وانتوا ما تصنعون مسمار 🤓
نفس الدول اللي يصيح منها هالقطيع لا يصنعون ولا مسمار. على بالهم ان مصانع المعلبات عندهم يعتبر قمة التطور 😂

وزنه عشرة كيلو بس! 🤩
يا ناس خفيف مرة
يعني تقريبا ينفع يتركب على درونات ومركبات حرس حدود وحتى الزوارق الصغيرة

وزنه عشرة كيلو بس! 🤩
يا ناس خفيف مرة
يعني تقريبا ينفع يتركب على درونات ومركبات حرس حدود وحتى الزوارق الصغيرة
وصلنا لتقنية الـ AESA ونصنع ونطور منها عدة انظمة , شي مفرح ياخي :love:

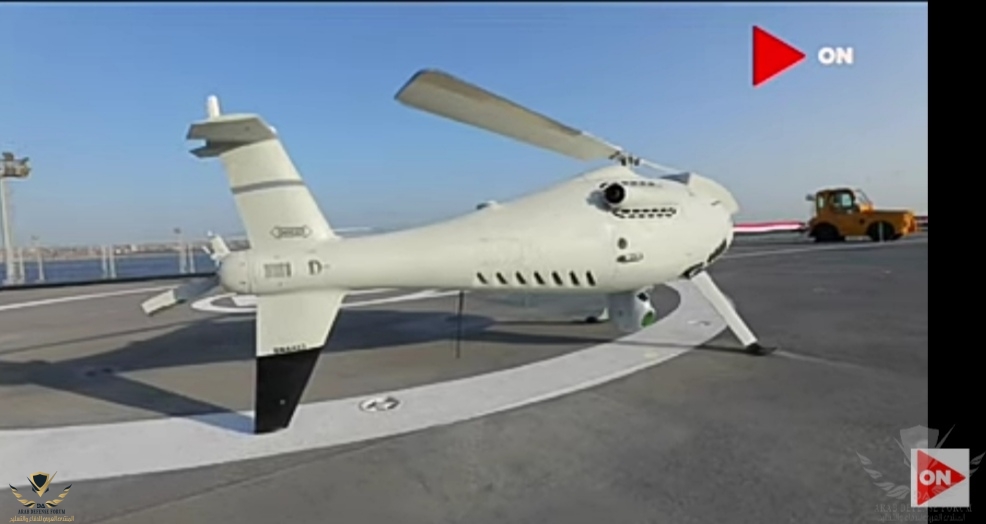

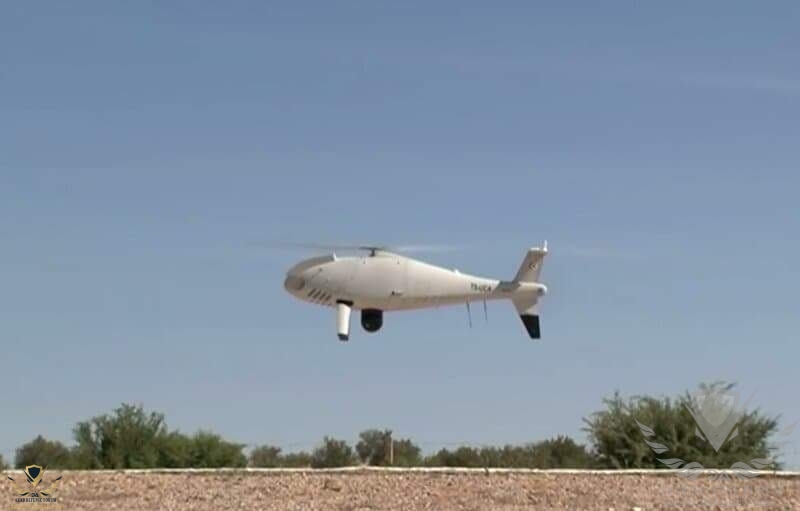

المسيرة Camcopter S-100 المملوكة للقوات الخاصة التونسية ، حصلت على تطوير خاص من Selex الايطالية
للتزود بمنظومة PicoSAR ، المأخوذ منها منظومة " بصر ".


مشاهدة المرفق 298853

Obergruppenführer Smith @Obergruppenführer Smith تطوير صيانه تعديل اي شيء ، تعالوا لـ KACST ما راح يقصرون :cool:


ظهور المسيرة النمساويه S-100 camcopter لدى القوات المسلحة المصرية
