:بداية:

الموضوع عبارة عن:

- نظرة عامة عن SAR
- مشاريع الاقمار الصناعية المزودة بتقنيات SAR
- تحدي الاولوية بين KACST السعودية VS اتحاد NASA مع ISRO الهنديه


--------------------------------------------------------------------

التصوير الراداري عبر SAR
Synthetic Aperture Radar


ما هو SAR

- شكل من أشكال الرادار يتم استخدامه لإنشاء صور ثنائية الأبعاد أو إعادة بناء ثلاثية الأبعاد.

- يستخدم SAR حركة هوائي الرادار فوق منطقة مستهدفة لتوفير دقة مكانية أدق من رادارات مسح الحزمة التقليدية.

- يتم تثبيت SAR على منصة متحركة للتصوير من الاعلى ، مثل الطائرات او الاقمار الصناعية.


-------------------------------------------

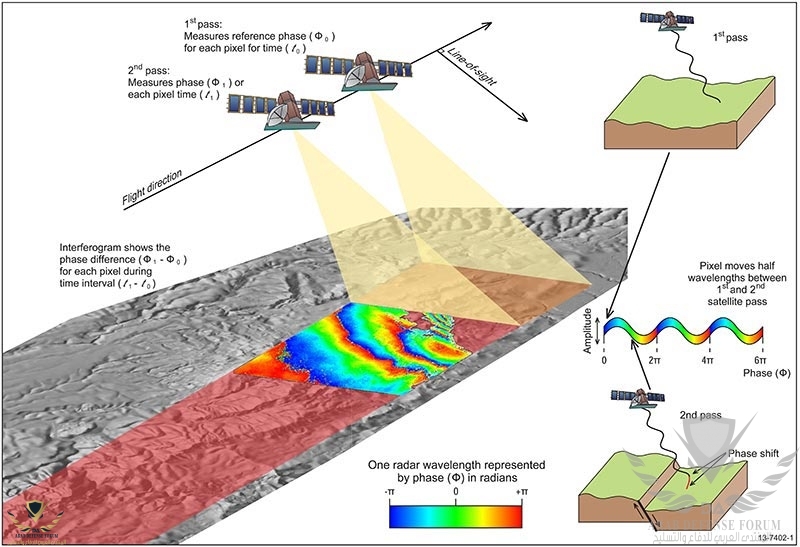

طريقة عمل SAR

- عمليه ارسال طاقة من موجات من الاعلى ، ثم قياس الارتداد وتحويله الى صور رقمية.




------------------------------------------------

الطول الموجي واهميته لـ SAR

- يعد الطول الموجي امر مهم يجب مراعاته عند العمل مع SAR
- يُشار للأطوال الموجية بـ Band وتصنف على حسب طولها وتردداتها.
- تختلف كل منظومة عن الاخرى بأختلاف مهامها لإختيار الـ band المخصص لكن في الغالب منظومات SAR
تستخدم X , C , S , L وبدرجة اقل P

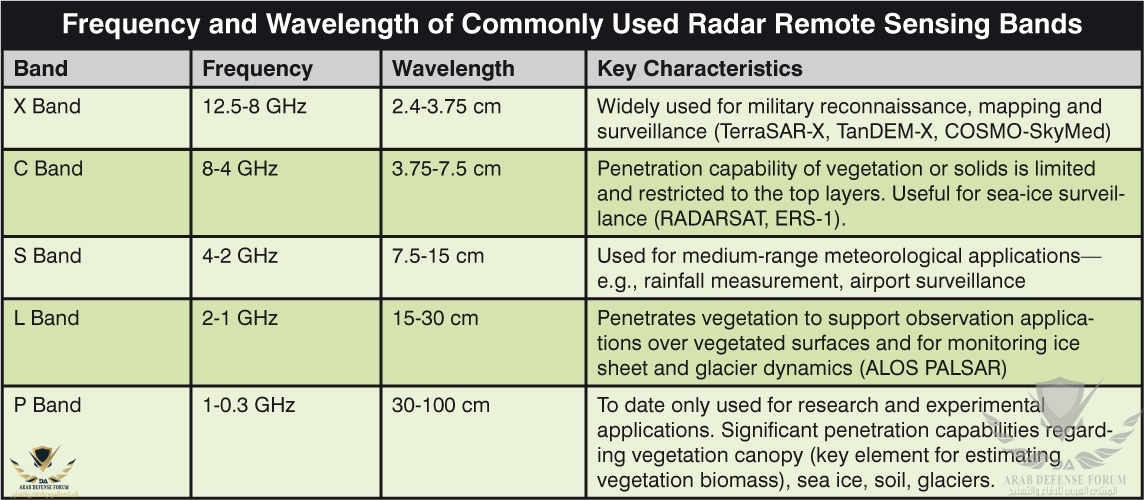

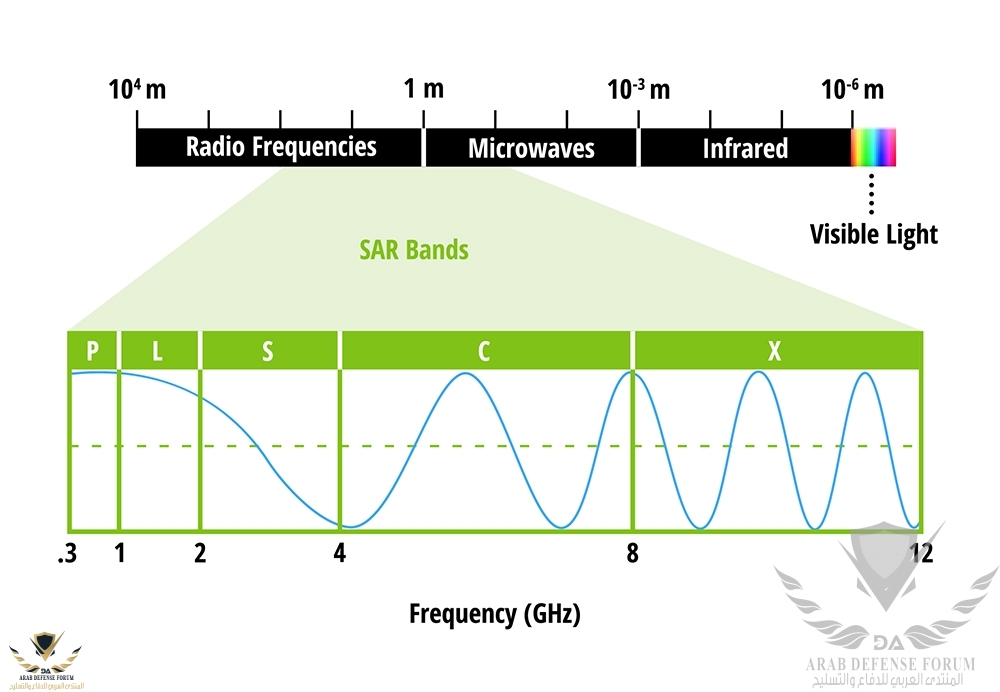

Microwaves bands.jpg


Microwaves bands 3.jpg


- تحدد الاطوال الموجية كيفية تفاعل إشارة الرادار مع السطح ومدى اختراق الإشارة إلى الوسط.
- يعد الطول الموجي العنصر الرئيسي في كيفية تفاعل إشارة الرادار مع السطح ومدى اختراق الإشارة في مكان ما.


على سبيل المثال ، رادار X-band ، الذي يعمل على طول موجة يبلغ حوالي 3 سم ، لديه قدرة قليلة جدًا على الاختراق في غابة ذات أوراق عريضة
وبالتالي يتفاعل في الغالب مع الأوراق في أعلى مظلة الشجرة.

من ناحية أخرى ، يبلغ طول موجة L حوالي 23 سم مما يجلعه يحقق اختراقاً أكبر في الغابة ويسمح بمزيد من التفاعل بين إشارة الرادار
والفروع الكبيرة وجذوع الأشجار.

- لا يؤثر الطول الموجي فقط على عمق الاختراق في الغابات ، ولكن أيضًا في أنواع الغطاء الأرضي الأخرى مثل التربة والجليد.

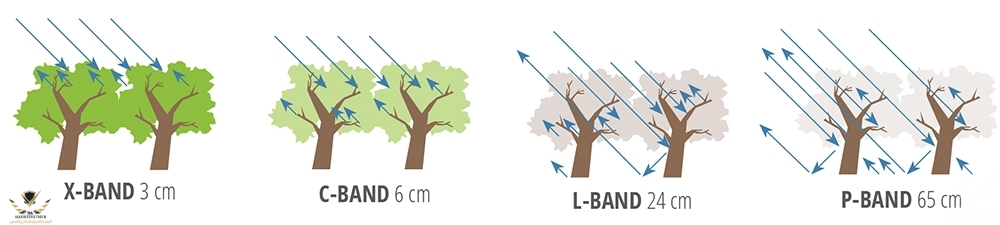

bands of SAR.jpg



---------------------------------

مميزات التصوير الراداي SAR

- الميزة الأساسية التي تتمتع بها أجهزة التصوير الراداري SAR ، تنفيذ المراقبة بغض النظر عن الطقس أو ظروف الإضاءة.

بمعنى آخر ، يمكن استخدام أقمار SAR الصناعية ليلاً أو مع غطاء غيوم كثيف فوق المنطقة محل الاهتمام.

- أقمار SAR الصناعية مناسبة تماماً لرصد التغيير مثل انهيارات أرضية أو ارتفاع منسوب المياه في المنطقة المغمورة.

- يمكن أيضاً تقدير عدد السيارات التي ظهرت في موقف للسيارات خلال الليل ، أو عدد الحاويات التي اختفت من الميناء.

- يمكن أيضاً استخدام أدوات الأقمار الصناعية على هذا النحو بنجاح لمراقبة حالة البنية التحتية الخطية ، مثل أنابيب الغاز أو النفط.

- يوفر SAR القدرة على مراقبة مساحات شاسعة على مدى فترات زمنية قصيرة على سبيل المثال ، يستغرق تجميع صور منطقة تبلغ أبعادها 100 × 50 كيلومتراً
حوالي 30 ثانية عبر SAR ، بينما قد يستغرق التقاط الصور الضوئية لهذه القطعة الصغيرة من الأرض ، بدقة مناسبة ، بضعة أيام.

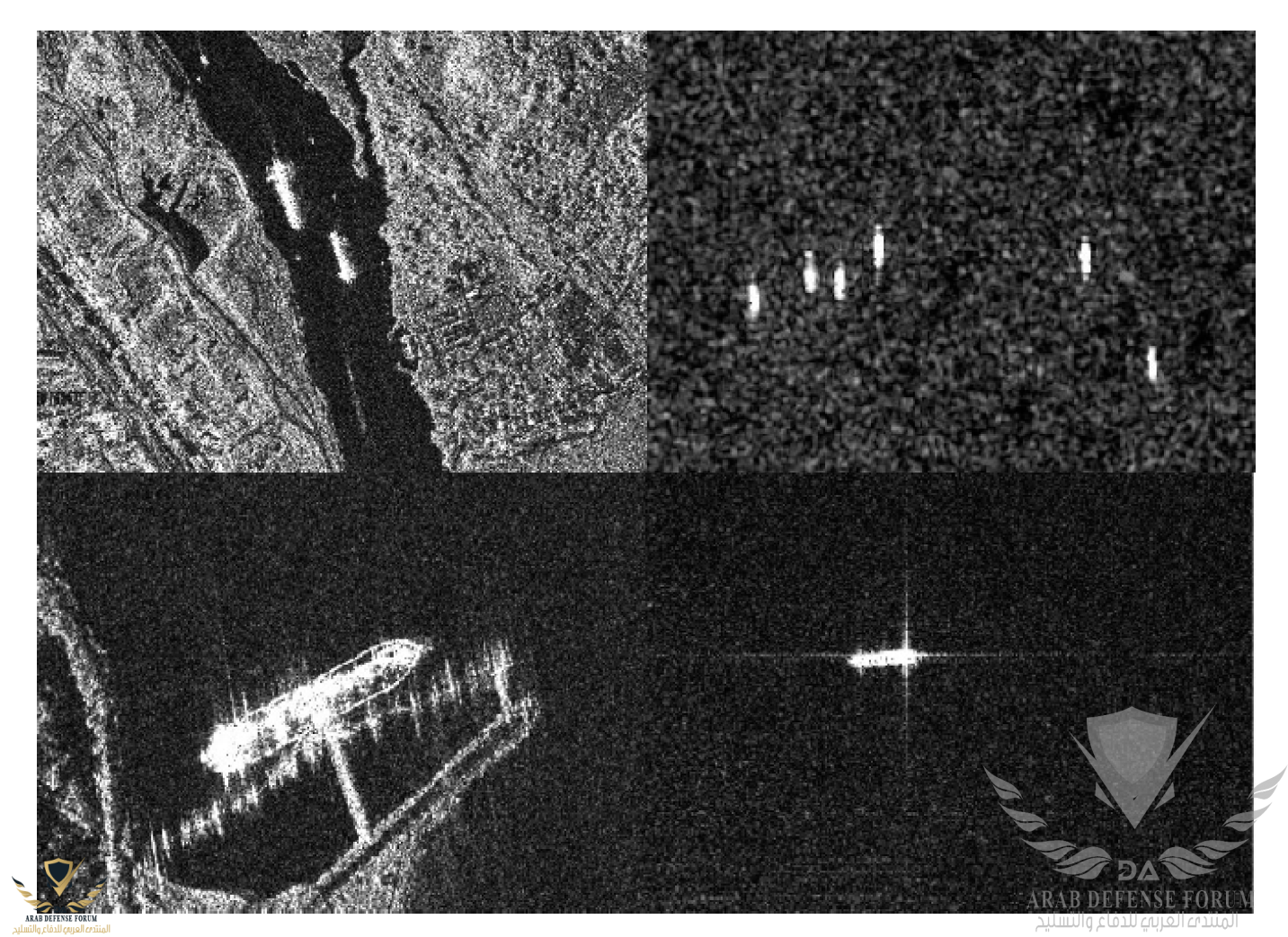

- SAR مناسب تمامًا لمراقبة حركة المرور البحرية أيضًا. هذا لأنه يمكن بسهولة التقاط السفن أو السفن الحربية على الماء.



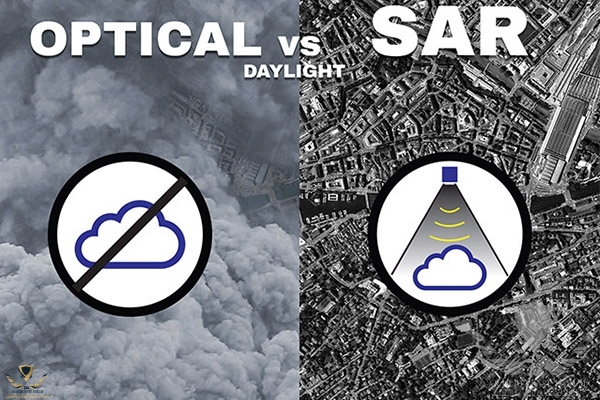

SAR vs Optical.jpg



------------------------------------------

تطبيقات واستخدامات SAR

- يستخدم SAR عبر منصات جوية متنقله مثل الاقمار الصناعية او الطائرات ، وهدفه الاساسي المراقبة والاستطلاع.

- نظام SAR يتم استخدامه على نطاقات واسعه بين استخدامات عسكرية او مدنية.

- يتم دمج نظام SAR في المقاتلات ، وطائرات الاستخبارات والتجسس ، والدرونات ، والاقمار الصناعية ، والمناطيد.
مثال على احد التطبيقات المستخدمه لتقنيات SAR


منظومة الـ AESA " بصر " للتصوير الراداي SAR والـ GMTI المحمولة جواً من KACST
( اضغط على العنوان للمعلومات اكثر عن بصر )

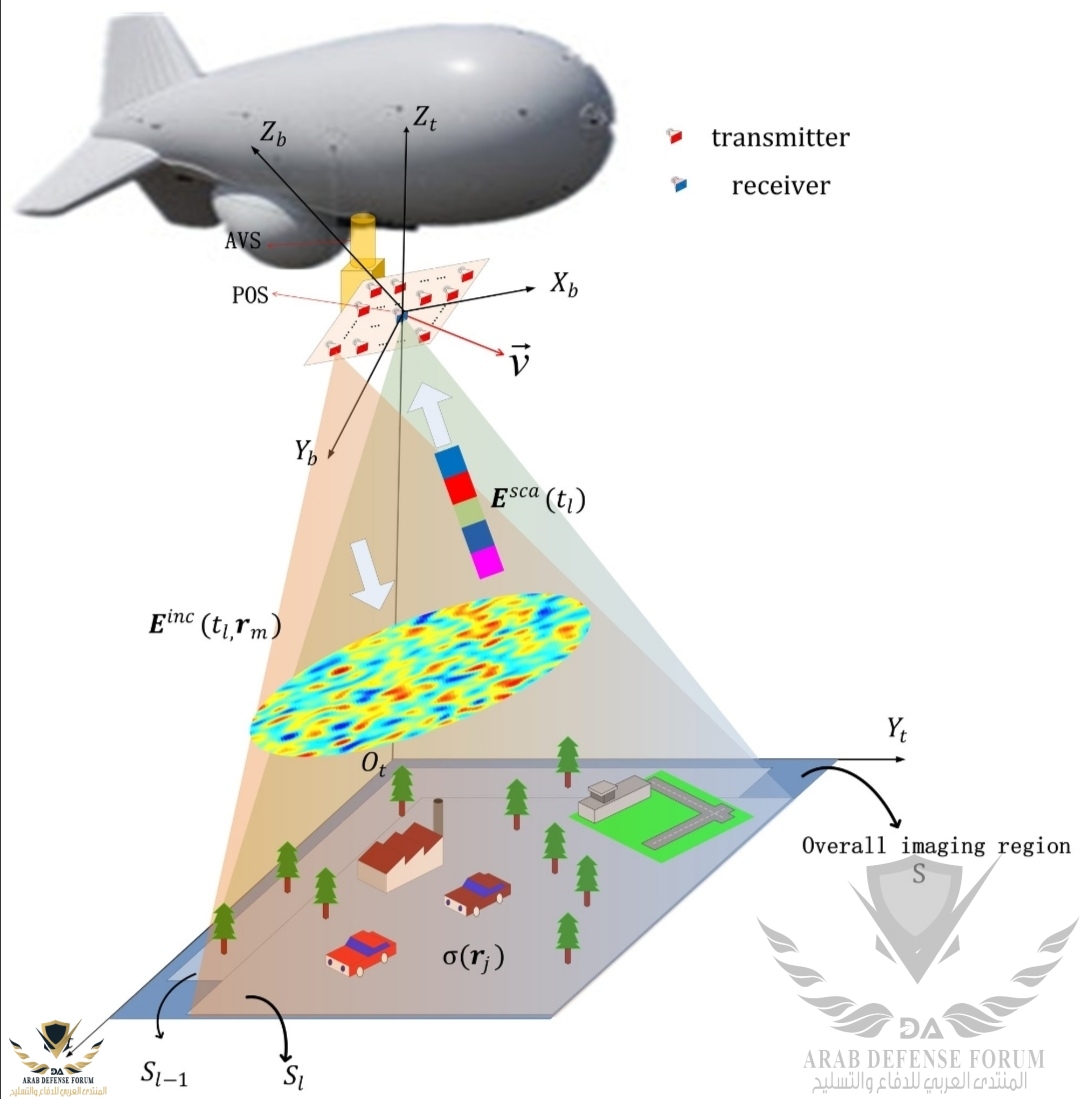

مثال لإستخدامه على منطاد




-------------------------------------------------------------------

فيديوهات قصيرة تشرح عن SAR

فيديو رقم 1
فيديو رقم 2

مصادر


1 - 2 - 3

التعديل الأخير:

khalaf

Geeking out
طاقم الإدارة
مدير الإشراف
إنضم
12 أغسطس 2016
المشاركات
7,039
التفاعلات
50,737 1,319 0
الدولة
Saudi Arabia

مشاريع الاقمار الصناعية المزودة بتقنيات SAR


- الوكالات الفضائية المالكة لمشاريع حالية او مستقبلية للأقمار الصناعية المزودة بتقنيات SAR هي:

  • الاوروبية European Space Agency ESA
  • اليابانية Japan Aerospace Exploration Agency JAXA
  • الكندية Canadian Space Agency CSA
  • الألمانية Deutsches Zentrum für Luft- und Raumfahrt e.V. DLR
  • الهندية Indian Space Research Organization ISRO
  • الأرجنتينية Comision Nacional de Actividades Espaciales
  • الإيطالية Italian Space Agency ASI
  • الأسبانية Instituto National de Técnica Aeroespacial INTA
  • الكورية الجنوبية Korea Areospace Research Institute KARI
  • الأمريكية National Aeronautics and Space Administration NASA
  • السعودية King ِAbdulaziz City for Science and Technology KACST

- جميع الوكالات الفضائية الحالية تعمل بأقمار صناعية أحادية التردد ، أي بطول موجي واحد Band عدا:

- KACST السعودية في مشروعها للقمر الصناعي SAR ثنائي التردد.
- مشروع مشترك بين NASA الأمريكية و ISRO الهندية لتطوير قمر صناعي SAR ثنائي التردد.


التعديل الأخير:

khalaf

Geeking out
طاقم الإدارة
مدير الإشراف
إنضم
12 أغسطس 2016
المشاركات
7,039
التفاعلات
50,737 1,319 0
الدولة
Saudi Arabia


اقمار SAR ثنائية التردد وتحدي الاولوية القائم بين كلاً من:

(KACST السعودية) vs (اتحاد NASA مع ISRO)
" وكالتي الفضاء الامريكية والهنديه "

- تقوم كلاً من NASA و ISRO بتطوير قمرهم المسمى NISAR وهو عبارة عن قمر SAR للتصوير الراداري ثنائي التردد
وهو قمر فريد من نوعه ومقرر اطلاقه حسب البرنامج في شهر سبتمبر عام 2022

- في الوقت ذاته تقوم KACST ببرنامج مماثل لإطلاق قمر SAR ثنائي التردد ، وبهذا تتنافس
مدينة الملك عبدالعزيز للعلوم والتقنية مع التحالف اعلاه على اطلاق اول قمر SAR ثنائي التردد للفضاء.

-----------------------------------------------------------


قمر KACST وقمر NASA&ISRO

NISAR

- NISAR هو اسم القمر الصناعي SAR ثنائي التردد الذي تقوم على عمليات تطويره NASA و ISRO

- NISAR سيستخدم Band L and Band S
NASA ستقوم بتطوير الـ Band L ، بينما ستقوم ISRO على تطوير Band S

- ميزانية NISAR المرصودة تقدر بـ 1.5 مليار دولار ، كأحد اغلى المشاريع ان لم يكن الاغلى في عالم الاقمار الصناعية.

- بدأت فكرة التطوير في الهند من عام 2012 ، وتم التوقيع رسمي مع NASA في تاريخ 30/9/2014

- سيتم إطلاقه للفضاء كما هو مقرر في شهر 9 من عام 2022.



-----------------------------------------------------


قمر SAR ثنائي التردد من KACST


- بداية المشروع في 10-2015 اعلنت المدينة KACST بداية تطوير قمر SAR ثنائي التردد

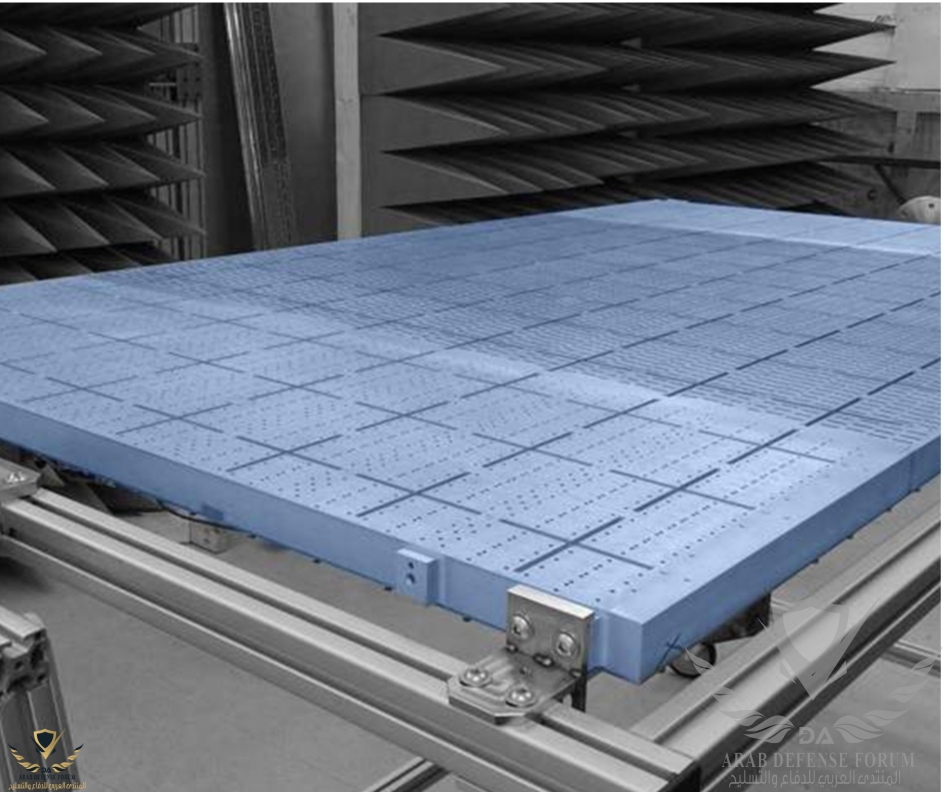

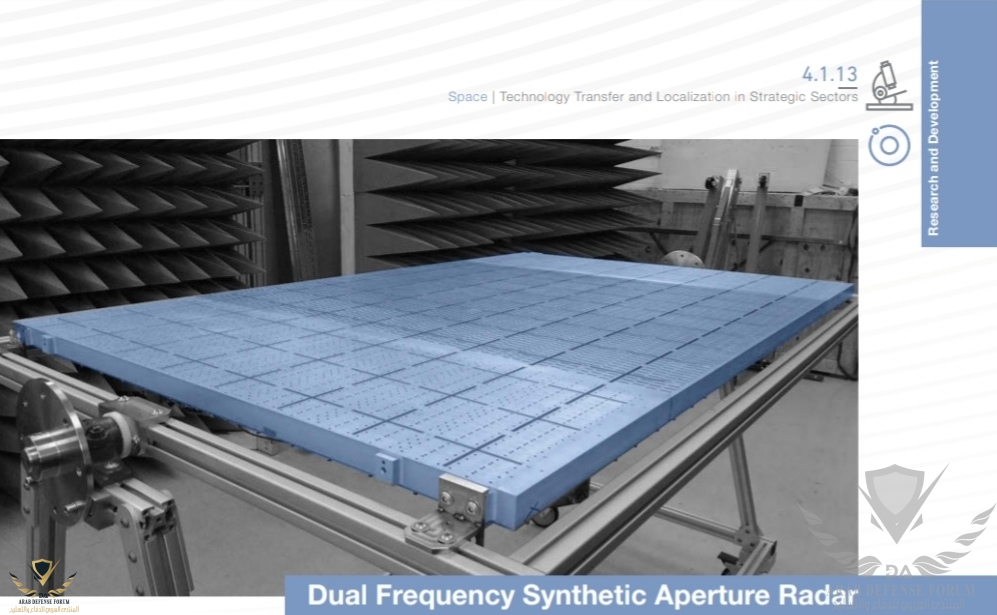

Saudi SAR.jpg


- حمولة SAR هي الأولى من نوعها في العالم لدعمها رادار ساتل ذو تردد مزدوج (Band L&X)

- يدعم وضع StripMap ووضع StripSAR لتلبية الاحتياجات المختلفة وخدمة الكثير من التطبيقات ، مثل التصوير عالي الدقة
والتصوير مساحات شاسعة ، مراقبة السواحل ، مراقبة التغيرات بشكل محدد نقاط على الأرض ، ومراقبة المياه الجوفية ... إلخ

- يتضمن المشروع 5 مراحل رئيسية:

1- تحديد المتطلبات الرئيسية من مواصفات ومفاهيم وتحليلات
2- التصميم والتطوير
3- الاختبارات الأولية وتطوير النماذج الأولية
4- تطوير واختبار النماذج الهندسية التي تم إجراؤها
5- التجميع والاختبارات النهائية.

- وصل المشروع الى نسبة 85% من الإنجاز ، حسب اعلان المدينة في تقريرها السنوي لعام 2018
الصادر بداية عام 2019 ما تم إنجازه حتى تاريخ التقرير:

- تصنيع واختبار النسخة الأولى من نظام الحوسبة الفضائية والبدء في تصنيع النموذج الهندسي.
- تصنيع واختبار النسخة الأولى من نظام النقل فائق السرعة والبدء في تصنيع النموذج الهندسي.
- تصنيع وبدء اختبار النماذج الهندسية المختلفة لمعدل الامتصاص النوعي.
- اكتمال تطوير واختبار المعالجات الأرضية.
- بناء واختبار التلسكوب الأرضي.


------------------------------------------------------------

- برنامج NISAR و برنامج KACST كلاهما في المراحل النهائية وقريبين للإطلاق الا ان KACST لم تحدد تاريخ
للإطلاق حتى الان بينما NISAR تم تحديد سبتمبر 2022

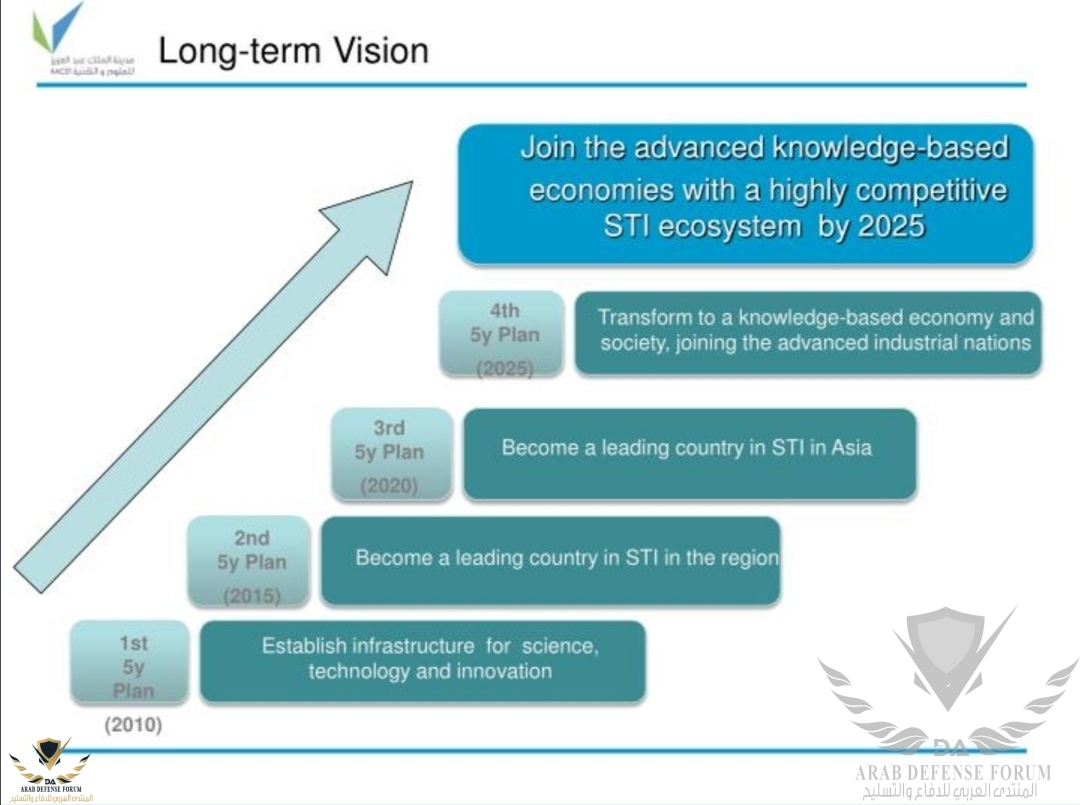

- اطلقت KACST خطة الـ 15 عام القادمة في عام 2010 ، ووصلنا اليوم الى بداية المرحلة الرابعه والاخيرة
نجاح هذا المشروع ، بغض النظر عن الاولوية ما إذا كانت لهم او للفريق الاخر ، سيحقق جزء كبير من رؤيتهم قبل 2025.





والله اعلم ، شكراً للقراءة .. ان اصبت فمن الله ، وإن اخطأت فمن نفسي ومن الشيطان.
مصادر:
1- 2

التعديل الأخير:

Serbouti

عضو مميز
إنضم
20 أبريل 2013
المشاركات
3,556
التفاعلات
16,724 153 0
الدولة
Morocco
مواضيعك اصبحت مشوقة جدا اخي خلف
معلومات قيمة وعن نفسي وجدت عدت معلومات لم يسبق لي معرفتها
ال SAR يستخدم بأغلب الطائرات سواء مقاتلة او قادفة او استطلاع او درون


Saudi silent

التصنع ، لا يزيد الشخص إلا قبحاً ➳
صقور الدفاع
إنضم
27 يونيو 2019
المشاركات
7,919
التفاعلات
50,182 942 0
الدولة
Germany

والله يا استاذ خلف لو امدح مجهودك خلال الفترة الماضية ما اوفي قدرك ’, جهد كبير
’ من المفرح حقآ ان نرى مملكتنا الحبيبة وصلت لمراحل متقدمة جدآ ,
تنافس فيها الدول العظمى عالميآ في أعقد التقنيات :love:


Tornado.sa

عضو مميز
إنضم
21 سبتمبر 2018
المشاركات
2,930
التفاعلات
6,961 190 0
الدولة
Saudi Arabia
مواضيعك اصبحت مشوقة جدا اخي خلف
معلومات قيمة وعن نفسي وجدت عدت معلومات لم يسبق لي معرفتها
ال SAR يستخدم بأغلب الطائرات سواء مقاتلة او قادفة او استطلاع او درون
مواضيعه مختلفه شوي جميله صحيح بس تضايقني يجيب اشياء مو فاهم فيها غريبه يفهمون الأعضاء أصحاب الخبره فيها انا اسوي له لايك واضرب الباب علشان يستاهلها


تاكوڤيتش

عضو مخضرم
إنضم
12 يوليو 2018
المشاركات
6,109
التفاعلات
21,847 119 0
الدولة
Saudi Arabia
طبعا هذي النتائج:

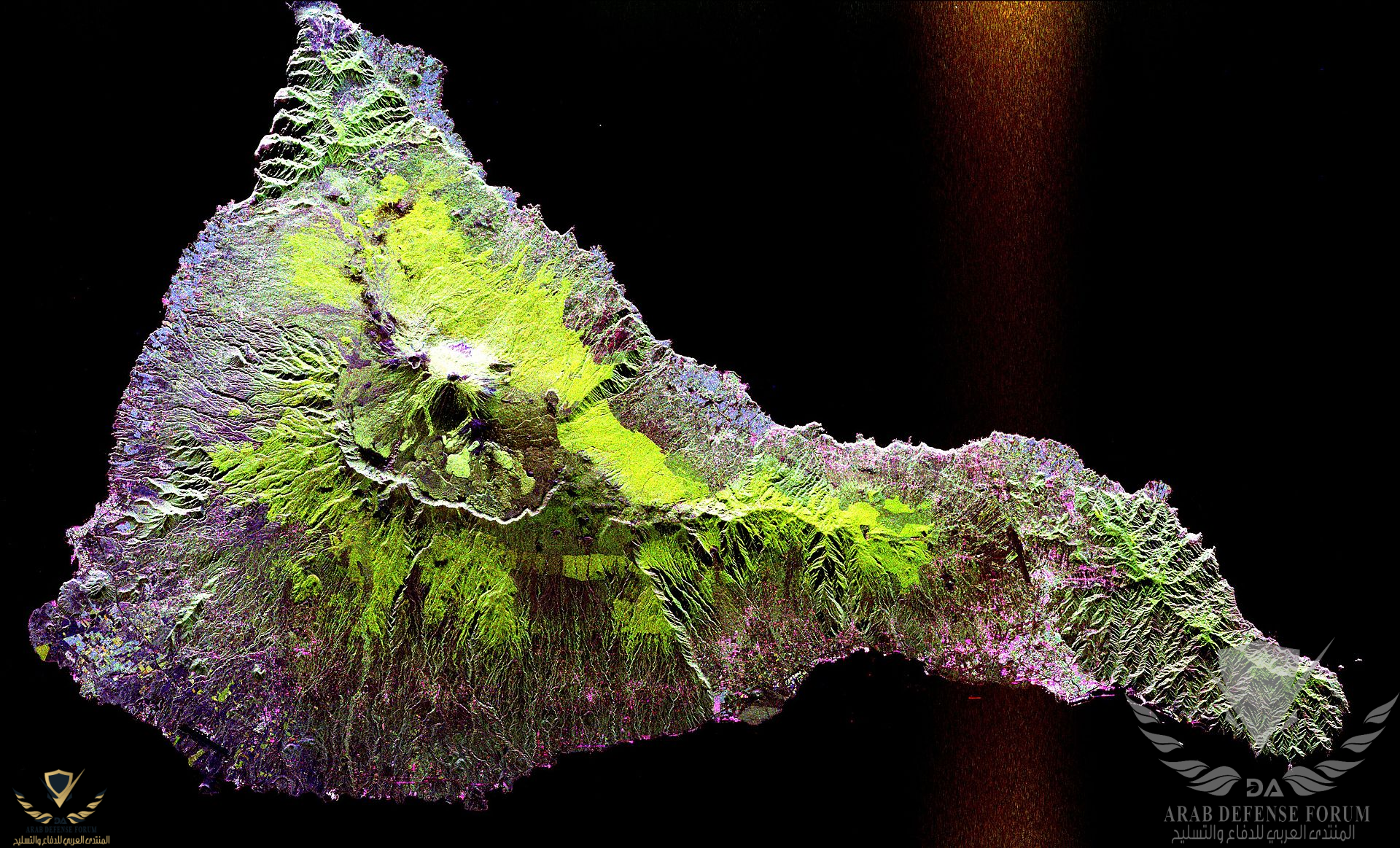

صورة لجزيرة Teide عبر التقنية المذكورة

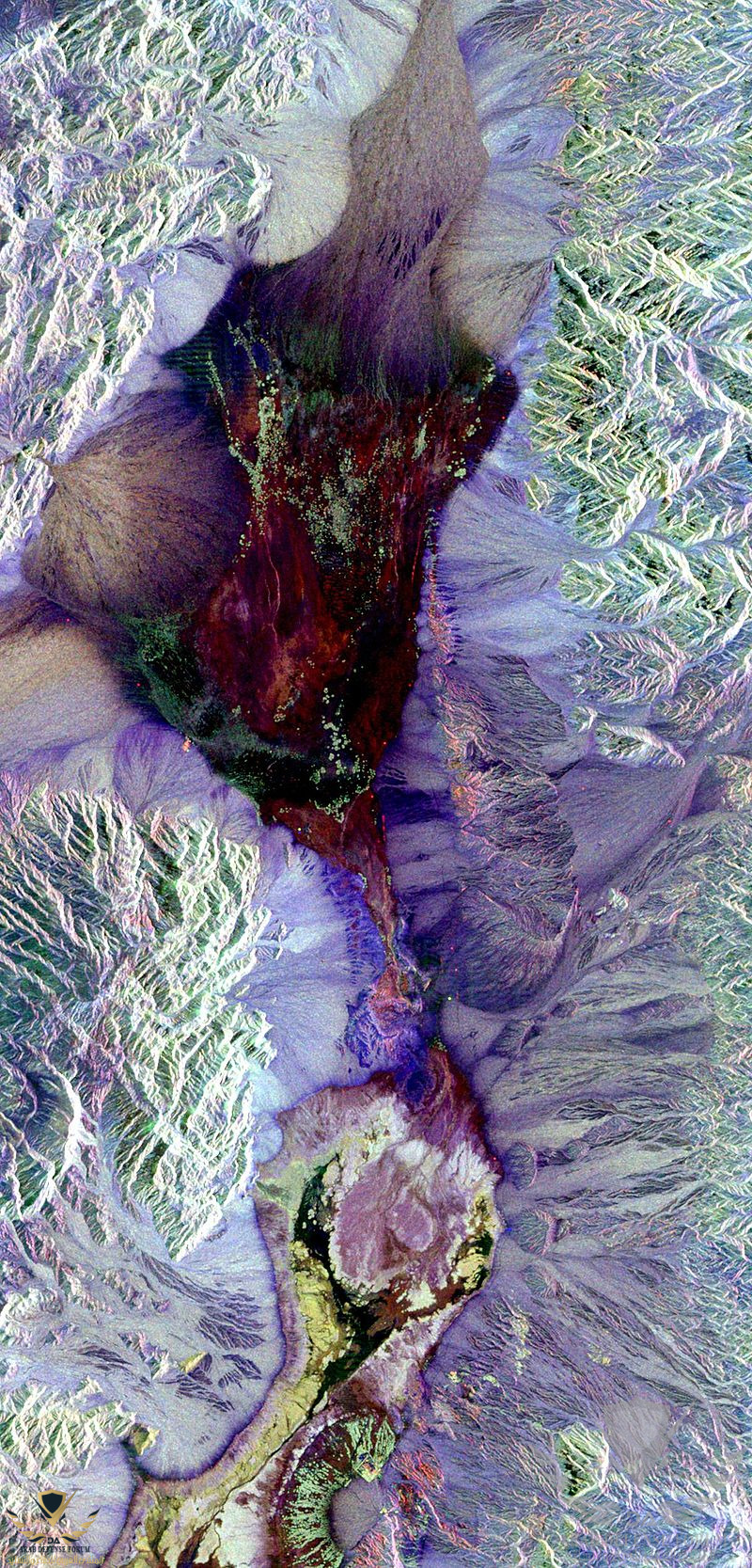

صورة لوادي الموت

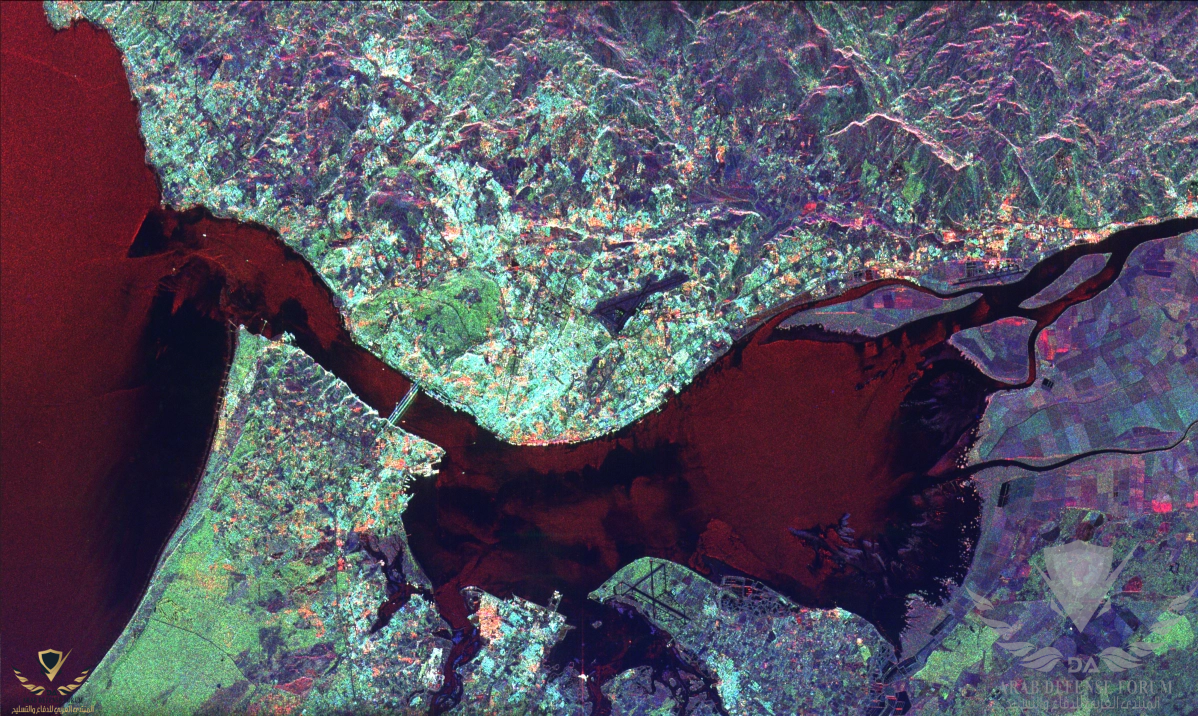

صورة لاحد المدن في اسبانيا
