ما هو رادار AESA


AESA تعني الصفيف النشط الممسوح إلكترونيًا ، وهو نوع من تقنيات الرادار المستخدمة في أنظمة الرادار الحديثة. يعمل رادار AESA على تطوير تقنيات الرادار القديمة بشكل كبير ، مثل أنظمة الرادار الميكانيكية أو السلبية الممسوحة إلكترونيًا ( PESA ).


في رادار AESA ، يتكون الهوائي من مجموعة من وحدات الإرسال / الاستقبال ، كل منها مجهز بجهاز إرسال واستقبال صغير في الحالة الصلبة. تعمل هذه الوحدات معًا لإرسال واستقبال إشارات الرادار بطريقة منسقة ويتم التحكم فيها إلكترونيًا.

فيما يلي بعض الخصائص والفوائد الرئيسية لرادار AESA:



  • الحزم الممسوحة إلكترونيا: يستخدم رادار AESA توجيه الشعاع الإلكتروني ، مما يسمح بالتحكم السريع والمستقل في الحزم المتعددة. على عكس الأنظمة الميكانيكية التي تدور هوائيًا فعليًا ، يمكن لرادار AESA توجيه شعاع الرادار إلكترونيًا في اتجاهات مختلفة ، مما يتيح اكتشاف الهدف وتتبعه ومسحه ضوئيًا أسرع عبر مجال رؤية أوسع.
  • المسح السريع وتتبع الهدف: يمكن لأنظمة رادار AESA مسح الأهداف وتتبعها على الفور تقريبًا لأنها يمكن أن تولد حزمًا متعددة في وقت واحد. يسمح هذا بتحسين الوعي الظرفي وأوقات الاستجابة الأسرع في اكتشاف وتتبع أهداف متعددة ، مما يقلل من احتمالية فقدان الأهداف أو فقدانها أثناء سيناريوهات عالية السرعة أو المناورة.​
  • دقة واكتشاف محسنين: يتيح التحكم الدقيق لحزم رادار AESA قدرات دقة واكتشاف أعلى مقارنة بتقنيات الرادار القديمة. يمكن لرادار AESA توليد حزم ضيقة بمستوى عالٍ من الدقة ، مما يوفر تمييزًا أكبر للهدف وقدرة محسنة على اكتشاف أهداف أو أهداف صغيرة منخفضة الملاحظة في بيئات مزدحمة.الإجراءات المضادة الإلكترونية ( ECCM ): أنظمة رادار AESA أكثر مقاومة للتشويش والتدابير المضادة الإلكترونية من تقنيات الرادار القديمة. إن القدرة على تغيير الترددات وأنماط المسح ومستويات الطاقة بسرعة عبر وحدات متعددة تجعل من الصعب على الخصوم تشويش نظام الرادار أو خداعه بشكل فعال.​
  • القدرة متعددة الوظائف: يمكن لأنظمة رادار AESA أداء وظائف متعددة في وقت واحد ، مثل المراقبة والتتبع وتوجيه الأسلحة ، دون الحاجة إلى أنظمة رادار منفصلة. تعمل هذه القدرة متعددة الوظائف على تبسيط تصميم نظام الرادار وتقليل الوزن والحجم ومتطلبات الطاقة.​
  • صيانة أقل وزيادة الموثوقية: تحتوي أنظمة رادار AESA على وحدات إرسال / استقبال ذات حالة صلبة أكثر موثوقية وتتطلب صيانة أقل من تلك المكونات الميكانيكية في أنظمة الرادار القديمة. يساهم غياب الأجزاء المتحركة في زيادة طول عمر النظام وتقليل تكاليف دورة الحياة.​

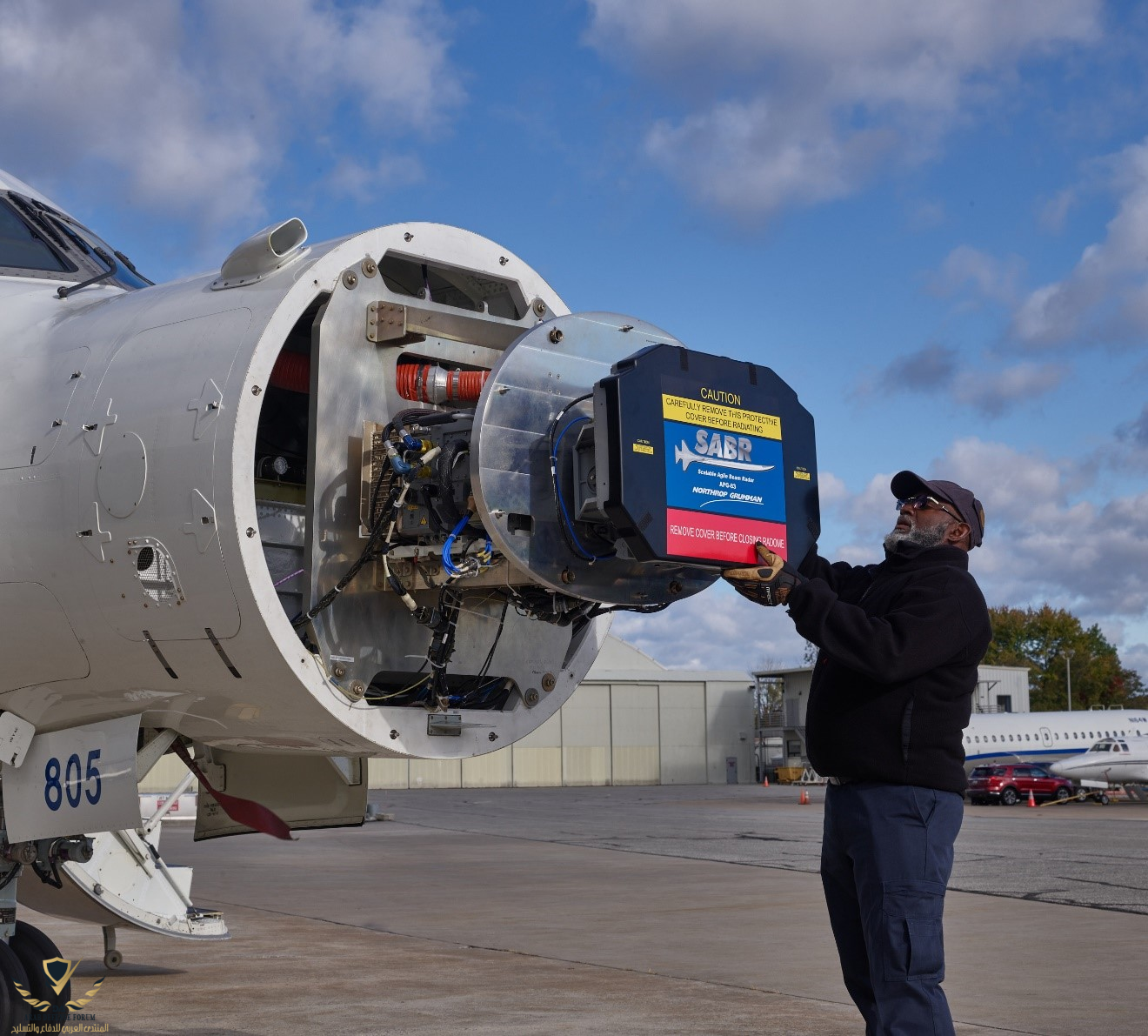

أصبحت تقنية رادار AESA سائدة بشكل متزايد في التطبيقات العسكرية والمدنية الحديثة ، بما في ذلك الطائرات المقاتلة وأنظمة الإنذار المبكر المحمولة جواً والسفن البحرية وأنظمة الرادار الأرضية وحتى رادار السيارات. لقد جعلتها قدراتها المتقدمة وتعدد استخداماتها مكونًا حاسمًا في أنظمة الرادار الحديثة ، مما يتيح تحسين الأداء والمرونة والوعي بالأوضاع عبر التطبيقات المختلفة.


كيف يعمل رادار AESA

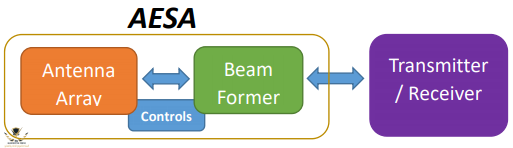

يعمل رادار AESA ( الصفيف النشط الممسوح ضوئيًا إلكترونيًا ) من خلال الجهد المنسق للعديد من وحدات الإرسال / الاستقبال داخل هوائيه. فيما يلي نظرة عامة على كيفية عمل رادار AESA:
  • وحدات الإرسال / الاستلام: يتكون نظام رادار AESA من عدة وحدات إرسال / استقبال صغيرة ، تُعرف أيضًا باسم وحدات TR. تحتوي كل وحدة TR على جهاز إرسال الحالة الصلبة وجهاز استقبال والإلكترونيات المرتبطة به وهوائي صفيف مرحلي.​
  • هوائي مصفوفة مرحلية: يتكون الهوائي في رادار AESA من عناصر إشعاعية فردية متعددة ، مرتبة عادة في نمط الشبكة. يتوافق كل عنصر مع وحدة TR ، ويشكلان معًا مجموعة هوائي كاملة.​
  • توجيه الشعاع الإلكتروني: يحقق رادار AESA توجيه الشعاع إلكترونيًا ، دون تحريك الهوائي فعليًا. يتحكم معالج الرادار بشكل فردي في طور وسعة الإشارات التي تنتجها كل وحدة TR. من خلال تعديل توقيت وقوة هذه الإشارات ، يمكن لنظام الرادار توجيه شعاع الرادار في الاتجاه المطلوب.​
  • الإرسال والاستلام: أثناء تشغيل الرادار ، تنقل كل وحدة TR نبضات الرادار بينما يبقى الآخرون في وضع الاستقبال. تنبعث البقول المرسلة بترددات محددة ويتم توجيهها في اتجاه معين. نفس العناصر في هوائي الصفيف المرحلي تستقبل أصداء من الأهداف.​
  • تشكيل الحزم ومعالجة الإشارات: يتم دمج ومعالجة أصداء الاستلام من جميع عناصر هوائي الصفيف المرحلي بواسطة نظام معالجة الإشارات الرقمية للرادار. وهذا يشمل التصفية والتضخيم والخوارزميات المختلفة لتعزيز الكشف عن الهدف والتمييز والتتبع.​
  • العمليات المتزامنة: يمكن لرادار AESA أداء وظائف متعددة في وقت واحد. يمكنه أداء مهام المراقبة والتتبع المستهدف والمشاركة في وقت واحد. من خلال تخصيص موارد وحدات الإرسال / الاستقبال ديناميكيًا ، يمكن لرادار AESA التكيف والاستجابة بسرعة لمتطلبات التشغيل المتغيرة.​
  • التردد الرشيق والتحكم في الطاقة: يمكن لرادار AESA تغيير الترددات ومستويات الطاقة بسرعة عبر وحدات الإرسال / الاستقبال. تعمل هذه الرشاقة على تحسين مقاومة التشويش والإجراءات المضادة الإلكترونية مع تعزيز الأداء العام للرادار.​
  • دمج البيانات وعرضها: عادة ما يتم دمج بيانات الرادار المعالجة مع مدخلات أجهزة الاستشعار الأخرى ، مثل أنظمة الأشعة تحت الحمراء أو البيانات من الرادارات الأخرى. ثم يتم عرض هذه البيانات المجمعة للمشغل ، مما يسمح بوعي شامل للوضع.​
  • تمكن الطبيعة المعيارية والمُحكمة إلكترونيًا لرادار AESA من تقديم مزايا مثل المسح السريع والتصوير عالي الدقة والتتبع متعدد الأهداف والتدابير المضادة الإلكترونية المحسنة. تجعل هذه القدرات رادار AESA تقنية حرجة في التطبيقات المختلفة ، بما في ذلك الطائرات العسكرية والسفن البحرية وأنظمة الرادار الأرضية والمزيد.مزايا رادار AESA على أنظمة الرادار التقليدية.يوفر رادار AESA ( الصفيف الممسوح ضوئيًا إلكترونيًا ) العديد من المزايا على أنظمة الرادار التقليدية. فيما يلي بعض المزايا الرئيسية:​
  • توجيه الشعاع السريع: يمكن لرادار AESA توجيه شعاع الرادار إلكترونيًا بسرعة ودقة استثنائية. على عكس أنظمة الرادار الممسوحة ميكانيكيًا والتي تعتمد على تدوير الهوائي فعليًا ، يمكن لرادار AESA تغيير اتجاه الشعاع على الفور. وهذا يسمح باكتشاف الهدف وتتبعه ومسحه بشكل أسرع عبر مجال رؤية واسع ، مما يعزز الوعي الظرفي.​
  • القدرة المتعددة الوظائف المتزامنة: يمكن لرادار AESA أداء وظائف متعددة في وقت واحد ، مثل المراقبة والتتبع وتوجيه الأسلحة. غالبًا ما تتطلب أنظمة الرادار التقليدية رادارات منفصلة لوظائف مختلفة ، مما يضيف التعقيد والوزن والتكلفة. تعمل القدرة متعددة الوظائف لتصميم نظام دفق الرادار AESA على تقليل متطلبات الأجهزة وتحسين الأداء العام.​
  • موثوقية عالية وصيانة منخفضة: يستخدم رادار AESA وحدات إرسال / استقبال الحالة الصلبة ، والتي تكون أكثر موثوقية وتتطلب صيانة أقل من المكونات الميكانيكية في أنظمة الرادار التقليدية. يزيد غياب الأجزاء المتحركة في رادار AESA من طول عمر النظام ، ويقلل من وقت التوقف ، ويقلل من تكاليف دورة الحياة.​
  • الكشف المعزز والتمييز المستهدف: يوفر رادار AESA قدرات دقة واكتشاف محسنة. يمكن أن يولد حزم رادار ضيقة ومركزة ، مما يتيح تصويرًا عالي الدقة وتمييزًا أفضل للهدف. هذا مفيد بشكل خاص في الكشف عن الأهداف الصغيرة أو المنخفضة الملاحظة وسط البيئات المزدحمة ، وتعزيز الوعي العام بالأوضاع واكتشاف التهديدات.​
  • الإجراءات المضادة الإلكترونية ( ECCM ): أنظمة رادار AESA أكثر مقاومة للتشويش والتدابير المضادة الإلكترونية من أنظمة الرادار التقليدية. يمكن لرادارات AESA تغيير الترددات وأنماط المسح ومستويات الطاقة بسرعة عبر وحدات إرسال / استقبال متعددة. وهذا يجعل من الصعب على الخصوم تشويش الرادار أو خداعه بشكل فعال ، مما يضمن الفعالية التشغيلية والقدرة على البقاء.​
  • تحسين كفاءة الطاقة: يوفر رادار AESA كفاءة طاقة أفضل من أنظمة الرادار التقليدية. يمكنه تعديل قوة وحدات الإرسال / الاستقبال الفردية ديناميكيًا ، وتحسين استخدام الطاقة وتقليل متطلبات الطاقة الإجمالية. وهذا يساهم في القدرة على تحمل المهام ، وانخفاض استهلاك الوقود ، وتحسين الكفاءة التشغيلية.​
  • قابلية التوسع والتطور: تقنية رادار AESA قابلة للتطوير بدرجة عالية ، مما يسمح بإضافة المزيد من وحدات الإرسال / الاستقبال حسب الحاجة. توفر قابلية التوسع هذه فرصًا للنمو المستقبلي والتقدم التكنولوجي ، مما يضمن أن أنظمة الرادار يمكن أن تتطور لتلبية المتطلبات التشغيلية الناشئة وتحسين الرافعة المالية في تكنولوجيا الرادار.تجعل هذه المزايا رادار AESA خيارًا مفضلاً في أنظمة الرادار الحديثة ، حيث يوفر أداءً محسنًا ومرونة وقدرات تشغيلية في التطبيقات العسكرية والطيران والبحرية والأرضية. يؤكد الاعتماد السريع لتكنولوجيا رادار AESA عبر مختلف القطاعات على مزاياها على أنظمة الرادار التقليدية.تطبيقات رادار AESA في الطائرات العسكرية.وجدت تقنية رادار AESA ( الصفيف الممسوح ضوئيًا إلكترونيًا ) تطبيقات واسعة النطاق في الطائرات العسكرية بسبب قدراتها المتقدمة ومزايا الأداء. فيما يلي بعض التطبيقات الرئيسية لرادار AESA في الطائرات العسكرية:​
  • الكشف الهوائي والتتبع: يوفر رادار AESA إمكانات محسنة للكشف جو-جو ، مما يمكّن الطائرات العسكرية من اكتشاف وتتبع الطائرات الأخرى في نطاقات أطول وفي بيئات صعبة. تسمح قدرته على توليد حزم رادارية ضيقة ومركزة بتحسين التمييز المستهدف ، حتى ضد الأهداف المنخفضة الملاحظة أو الخفية.​

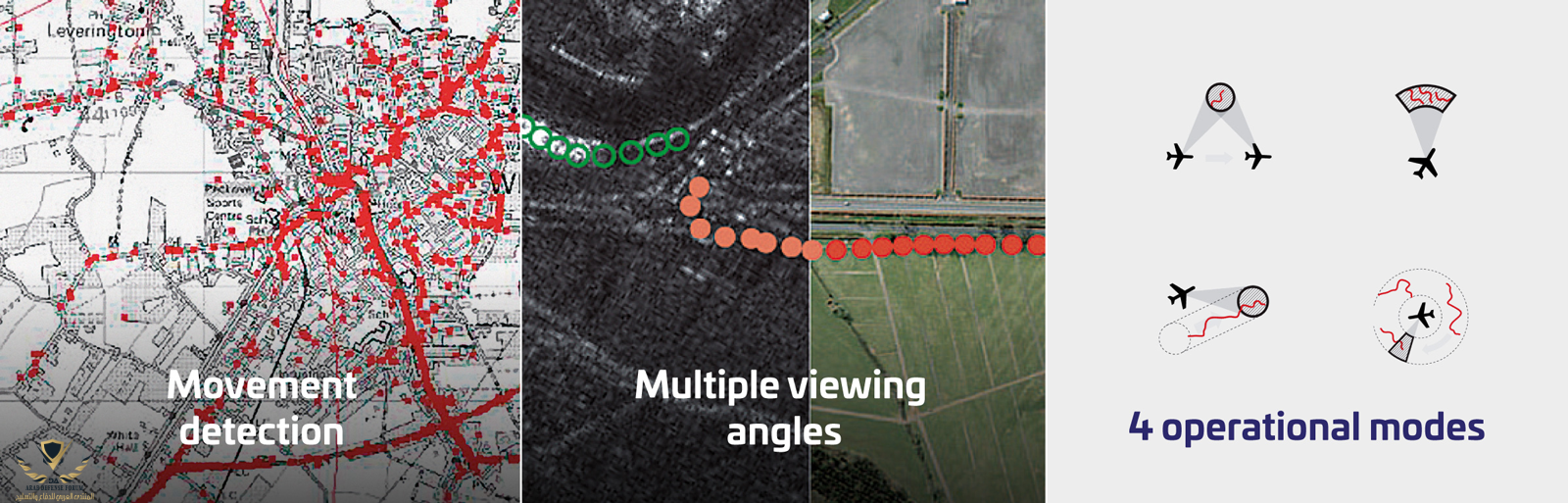

  • المراقبة والاستهداف من الجو إلى الأرض: يمكّن رادار AESA الطائرات العسكرية من أداء مهام المراقبة والاستهداف جو - أرض بشكل فعال. يوفر تعيين عالي الدقة ، ومؤشر الهدف المتحرك للأرض ( GMTI )​
، ورادار الفتحة الاصطناعية ( SAR ).
يمكن لرادار AESA اكتشاف وتتبع الأهداف الأرضية ، وتحديد التغييرات في التضاريس ، ودعم الاستهداف الدقيق للضربات.
  • الحرب الإلكترونية والتدابير المضادة: يمكن لأنظمة رادار AESA دعم عمليات الحرب الإلكترونية ( EW ) من خلال تنفيذ تدابير الدعم الإلكترونية ( ESM ) ووظائف الهجوم الإلكتروني ( EA ). يسمح تردد رادار AESA وخفة التحكم في شكل الموجة بتحسين الوعي الظرفي ، وتشويش رادارات العدو ، وتقنيات الخداع.​
  • ما وراء النطاق المرئي جو جو: يعزز التوجيه السريع للشعاع في رادار AESA وقدرات الكشف العالية بشكل كبير قدرة الطائرة العسكرية على الانخراط في قتال جو-جو خارج النطاق المرئي ( BVR ). إنه يوفر للطيار وعيًا متقدمًا بالوضع ، ويسهل اكتشاف الهدف بعيد المدى وتتبعه ، ويدعم إطلاق صواريخ جو-جو لإشراك تهديدات متعددة في وقت واحد.​
  • الكشف عن الأهداف الأرضية وتتبعها: رادار AESA مفيد في الكشف عن الأهداف الأرضية وتتبعها ، مثل المركبات والدبابات والهياكل. إنه يمكن الطائرات العسكرية من القيام بمهام المراقبة الأرضية والاستطلاع ودعم القوات البرية من خلال توفير الوعي في ساحة المعركة في الوقت الحقيقي والتنسيق المستهدف.​
  • المراقبة المستمرة: إن قدرات رادار AESA متعددة الوظائف ، بما في ذلك قدرته على تتبع أهداف متعددة في وقت واحد ، تجعله مناسبًا لمهام المراقبة المستمرة. يمكن للطائرات العسكرية المجهزة برادار AESA مراقبة مساحة كبيرة بشكل مستمر ، واكتشاف التهديدات ، والحفاظ على الوعي الظرفي لفترات طويلة.​
  • مشاركة هدف منخفض الرؤية: يسمح التصوير عالي الدقة لرادار AESA وقدرات التمييز المستهدفة الدقيقة للطائرات العسكرية بإشراك أهداف منخفضة الرؤية بشكل فعال. وهذا يشمل إشراك الأهداف في الظروف الجوية السيئة ، والبيئات المزدحمة ، أو المناطق ذات الإجراءات المضادة الثقيلة.​
  • التكامل مع اندماج المستشعر: يمكن دمج رادار AESA مع أجهزة استشعار أخرى لدمج أجهزة الاستشعار ، مثل أنظمة الأشعة تحت الحمراء أو البيانات من الرادارات الأخرى. يوفر هذا التكامل وعيًا شاملًا بالوضع ، ويحسن تحديد الهدف وتتبعه ، ويسهل اتخاذ القرار الفعال للطائرات العسكرية.​
القدرات المتقدمة لرادار AESA تجعله مكونًا حاسمًا في الطائرات العسكرية الحديثة. إن قدرته على أداء مهام متعددة الوظائف في وقت واحد ، وقدرات الكشف والتتبع العالية ، ومقاومة الإجراءات المضادة الإلكترونية توفر ميزة تكتيكية كبيرة, ضمان نجاح المهمة وتحسين بقاء الطائرات العسكرية في بيئات العمليات المعقدة.
التطورات المستقبلية في تكنولوجيا رادار AESA.
يستمر مجال تقنية رادار AESA ( Active Electronic Scanned Array ) في التطور ، ومن المتوقع أن تعزز العديد من التطورات المستقبلية قدراته بشكل أكبر. فيما يلي بعض مجالات التقدم المحتملة:

  • زيادة عرض النطاق الترددي والترددات: قد تعمل أنظمة رادار AESA المستقبلية في نطاقات تردد أعلى ، مما يتيح دقة أدق وتعزيز التمييز المستهدف. يمكن أن توفر النطاقات الترددية الأعلى إنتاجية أكبر للبيانات ، مما يسمح بتحسين أداء الرادار والقدرة على معالجة أشكال الموجة الأكثر تعقيدًا.​
  • التكامل متعدد الوظائف: من المتوقع أن يتقدم دمج أجهزة استشعار ووظائف متعددة داخل أنظمة رادار AESA. وهذا يشمل دمج الرادار ، وقدرات الحرب الإلكترونية ( EW ) ، ووظائف الاتصال في نظام واحد. يعزز التكامل متعدد الوظائف الكفاءة ويقلل من الحجم والوزن ومتطلبات الطاقة ويبسط بنية النظام بشكل عام.​
تشكيل شعاع رقمي متقدم: من المتوقع أن تتحسن تقنيات تشكيل الشعاع الرقمي ، مما يتيح تحكمًا أكثر دقة في شعاع الرادار. ستسمح الخوارزميات المتقدمة وقدرات معالجة الإشارات بتشكيل شعاع أفضل ، وتحسين تتبع الهدف ، وتحسين الإجراءات المضادة الإلكترونية ( ECCM ).
  • القدرات المعرفية والتكيفية: قد تتضمن أنظمة رادار AESA المستقبلية ميزات معرفية وقابلة للتكيف. ستكون هذه الأنظمة قادرة على التعلم والتكيف مع البيئة ، وتعديل المعلمات ديناميكيًا مثل شكل الموجة ، والطاقة ، واتجاه الشعاع بناءً على التحليل في الوقت الفعلي. ستعزز هذه القدرة التكيفية الكشف عن الهدف وتتبعه ومقاومته للتشويش.​
  • قدرات الحرب الإلكترونية المحسنة: من المرجح أن تستمر أنظمة رادار AESA في التطور في قدراتها الحربية الإلكترونية. وهذا يشمل تدابير الدعم الإلكتروني المحسنة ( ESM ) لاكتشاف وتحديد إشارات رادار العدو ، وزيادة قدرات الهجوم الإلكتروني ( EA ) لتشويش أو خداع رادارات العدو, وتعزيز التكامل مع أنظمة الحرب الإلكترونية الأخرى.​
معالجة متقدمة ودمج المستشعرات: قد تدمج أنظمة رادار AESA المستقبلية تقنيات المعالجة المتقدمة وخوارزميات دمج المستشعرات. وهذا سيمكن من دمج البيانات من أجهزة استشعار مختلفة ، مثل أنظمة الرادار والأشعة تحت الحمراء والذكاء الإلكتروني ( ELINT ) ، لتوفير وعي شامل بالوضع وتحسين تحديد الهدف وتتبعه ومشاركته.
انخفاض الحجم والوزن والطاقة ( SWaP ): تهدف جهود البحث والتطوير الجارية إلى تقليل الحجم والوزن ومتطلبات الطاقة لأنظمة رادار AESA. وهذا سيمكن اندماجهم في منصات أصغر ، ومركبات جوية بدون طيار ( الطائرات بدون طيار ) ، وحتى الأجهزة المحمولة ، مما يوسع نطاق تطبيقاته.
  • التقدم في المواد والتصنيع: قد يؤدي التقدم في علوم المواد وتقنيات التصنيع إلى تطوير مكونات رادار AESA خفيفة الوزن وفعالة من حيث التكلفة. يتضمن ذلك تحسينات في مواد مثل نيتريد الغاليوم ( GaN ) وتقنيات التصنيع المضافة ، والتي يمكن أن تعزز أداء وموثوقية وإمكانية تحمل تكاليف أنظمة رادار AESA.​
تستند هذه التطورات المستقبلية المحتملة في تقنية رادار AESA إلى البحث المستمر والاتجاهات الناشئة والاحتياجات المتطورة للصناعات العسكرية والصناعات الفضائية. من المتوقع أن تؤدي التطورات المستمرة في تكنولوجيا الرادار ومعالجة الإشارات والإلكترونيات إلى دفع هذه التحسينات ، مما يتيح أنظمة رادار AESA أكثر قدرة وتنوعًا وفعالية في المستقبل.


مصنعي AESA
تقوم العديد من الشركات المصنعة بتطوير وإنتاج أنظمة رادار AESA ( Active Electronic Scanned Array ). فيما يلي بعض مصنعي رادار AESA البارزين:
  • لوكهيد مارتن: Lockheed Martin هي شركة طيران ودفاع رئيسية تنتج أنظمة رادار متقدمة ، بما في ذلك تقنية رادار AESA. يتم استخدام رادار AN / APG-81 AESA في طائرة مقاتلة F-35 Lightning II.
  • Raytheon Technologies : هي شركة مقاولات دفاعية رائدة لديها خبرة في أنظمة الرادار. رادار القتال المتقدم ( ACR ) هو رادار AESA مصمم للطائرات المقاتلة ، مما يوفر قدرات متقدمة للعمليات الجوية والجوية إلى الأرض.​

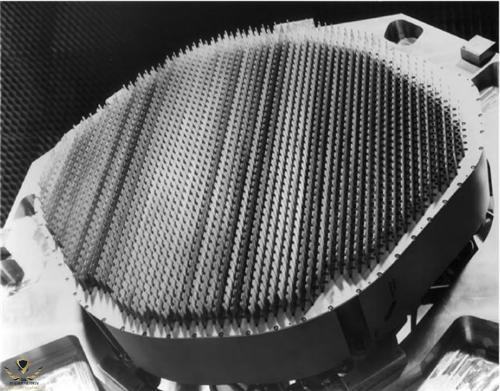

  • نورثروب غرومان: نورثروب غرومان هو مزود مشهور لتقنيات الفضاء والدفاع ، بما في ذلك أنظمة رادار AESA. يتم استخدام رادار AN / APG-77 AESA في مقاتلة الشبح F-22 Raptor ، مما يوفر إمكانات استثنائية للكشف عن الهدف وتتبعه.​
  • SAAB: طورت SAAB ، وهي شركة طيران ودفاع سويدية ، أنظمة رادار AESA ، بما في ذلك رادار Saab RAVEN. RAVEN هو رادار AESA صغير الحجم وخفيف الوزن مصمم للطائرات المقاتلة ويوفر درجة عالية من الوعي بالأوضاع والتتبع متعدد الأهداف.​
  • مجموعة تاليس: قامت شركة Thales Group ، وهي شركة متعددة الجنسيات متخصصة في حلول الفضاء والدفاع والأمن ، بتطوير أنظمة رادار AESA لمختلف التطبيقات. يتم استخدام رادار RBE2 AESA الخاص بهم في طائرة مقاتلة Dassault Rafale ، مما يوفر قدرات متقدمة جو-جو وجو-أرض.​
  • أنظمة إلتا: Elta Systems ، وهي شركة تابعة لشركة الصناعات الفضائية الجوية الإسرائيلية ( IAI ) ، هي شركة تصنيع بارزة لأنظمة الرادار ، بما في ذلك تقنية رادار AESA. يتم استخدام رادار EL / M-2052 AESA في منصات الطائرات المختلفة ويوفر ميزات متقدمة مثل رسم الخرائط عالية الدقة ، ومؤشر الهدف المتحرك للأرض ( GMTI ) ، وإمكانيات جو جو.​

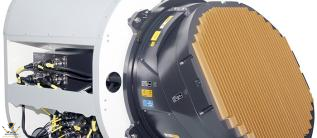

  • ليوناردو: شركة طيران إيطالية ، تنتج ليوناردو أنظمة رادار AESA لمنصات مختلفة. تم تصميم رادار Vixen AESA الخاص بهم للطائرات المقاتلة ، مما يوفر إمكانات متقدمة جو-جو وجو-أرض مع تصوير عالي الدقة وتتبع الهدف.​

هذه مجرد أمثلة قليلة على الشركات المصنعة التي تقوم بتطوير وإنتاج أنظمة رادار AESA. كما تعمل الشركات الأخرى الناشئة والناشئة على تطوير تقنية رادار AESA لتلبية الاحتياجات المتطورة للتطبيقات العسكرية والفضائية.​

التعديل الأخير:
الحمد لله وحده و الصلاة و السلام على رسول الله



ما هو رادار AESA


AESA تعني الصفيف النشط الممسوح إلكترونيًا ، وهو نوع من تقنيات الرادار المستخدمة في أنظمة الرادار الحديثة. يعمل رادار AESA على تطوير تقنيات الرادار القديمة بشكل كبير ، مثل أنظمة الرادار الميكانيكية أو السلبية الممسوحة إلكترونيًا ( PESA ).

مشاهدة المرفق 603241

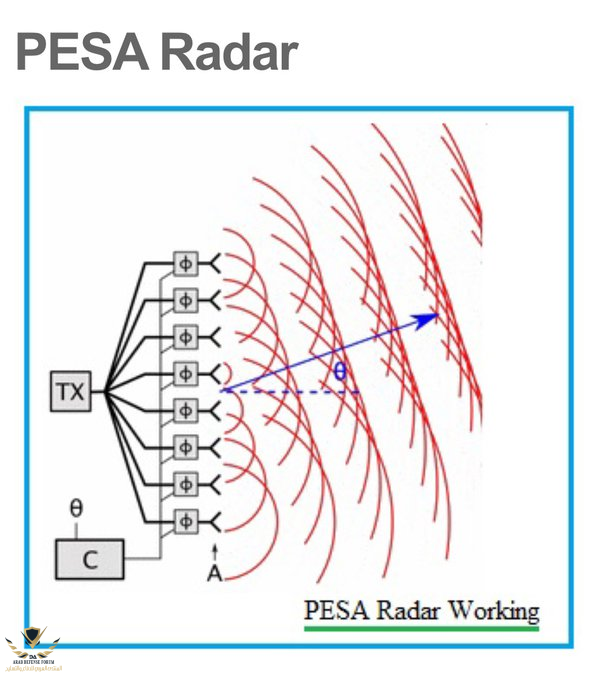

في رادار AESA ، يتكون الهوائي من مجموعة من وحدات الإرسال / الاستقبال ، كل منها مجهز بجهاز إرسال واستقبال صغير في الحالة الصلبة. تعمل هذه الوحدات معًا لإرسال واستقبال إشارات الرادار بطريقة منسقة ويتم التحكم فيها إلكترونيًا.

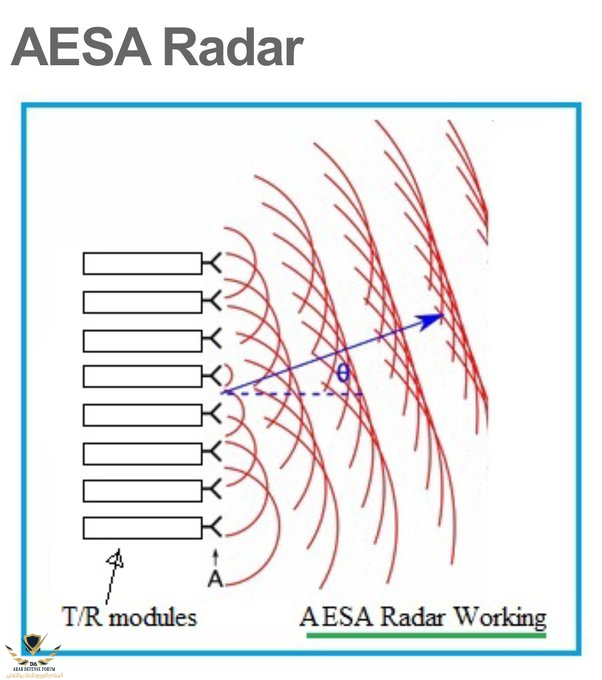

مشاهدة المرفق 603242
مشاهدة المرفق 603244
فيما يلي بعض الخصائص والفوائد الرئيسية لرادار AESA:



  • الحزم الممسوحة إلكترونيا: يستخدم رادار AESA توجيه الشعاع الإلكتروني ، مما يسمح بالتحكم السريع والمستقل في الحزم المتعددة. على عكس الأنظمة الميكانيكية التي تدور هوائيًا فعليًا ، يمكن لرادار AESA توجيه شعاع الرادار إلكترونيًا في اتجاهات مختلفة ، مما يتيح اكتشاف الهدف وتتبعه ومسحه ضوئيًا أسرع عبر مجال رؤية أوسع.
  • المسح السريع وتتبع الهدف: يمكن لأنظمة رادار AESA مسح الأهداف وتتبعها على الفور تقريبًا لأنها يمكن أن تولد حزمًا متعددة في وقت واحد. يسمح هذا بتحسين الوعي الظرفي وأوقات الاستجابة الأسرع في اكتشاف وتتبع أهداف متعددة ، مما يقلل من احتمالية فقدان الأهداف أو فقدانها أثناء سيناريوهات عالية السرعة أو المناورة.​
  • دقة واكتشاف محسنين: يتيح التحكم الدقيق لحزم رادار AESA قدرات دقة واكتشاف أعلى مقارنة بتقنيات الرادار القديمة. يمكن لرادار AESA توليد حزم ضيقة بمستوى عالٍ من الدقة ، مما يوفر تمييزًا أكبر للهدف وقدرة محسنة على اكتشاف أهداف أو أهداف صغيرة منخفضة الملاحظة في بيئات مزدحمة.الإجراءات المضادة الإلكترونية ( ECCM ): أنظمة رادار AESA أكثر مقاومة للتشويش والتدابير المضادة الإلكترونية من تقنيات الرادار القديمة. إن القدرة على تغيير الترددات وأنماط المسح ومستويات الطاقة بسرعة عبر وحدات متعددة تجعل من الصعب على الخصوم تشويش نظام الرادار أو خداعه بشكل فعال.​
  • القدرة متعددة الوظائف: يمكن لأنظمة رادار AESA أداء وظائف متعددة في وقت واحد ، مثل المراقبة والتتبع وتوجيه الأسلحة ، دون الحاجة إلى أنظمة رادار منفصلة. تعمل هذه القدرة متعددة الوظائف على تبسيط تصميم نظام الرادار وتقليل الوزن والحجم ومتطلبات الطاقة.​
  • صيانة أقل وزيادة الموثوقية: تحتوي أنظمة رادار AESA على وحدات إرسال / استقبال ذات حالة صلبة أكثر موثوقية وتتطلب صيانة أقل من تلك المكونات الميكانيكية في أنظمة الرادار القديمة. يساهم غياب الأجزاء المتحركة في زيادة طول عمر النظام وتقليل تكاليف دورة الحياة.​
مشاهدة المرفق 603245
أصبحت تقنية رادار AESA سائدة بشكل متزايد في التطبيقات العسكرية والمدنية الحديثة ، بما في ذلك الطائرات المقاتلة وأنظمة الإنذار المبكر المحمولة جواً والسفن البحرية وأنظمة الرادار الأرضية وحتى رادار السيارات. لقد جعلتها قدراتها المتقدمة وتعدد استخداماتها مكونًا حاسمًا في أنظمة الرادار الحديثة ، مما يتيح تحسين الأداء والمرونة والوعي بالأوضاع عبر التطبيقات المختلفة.

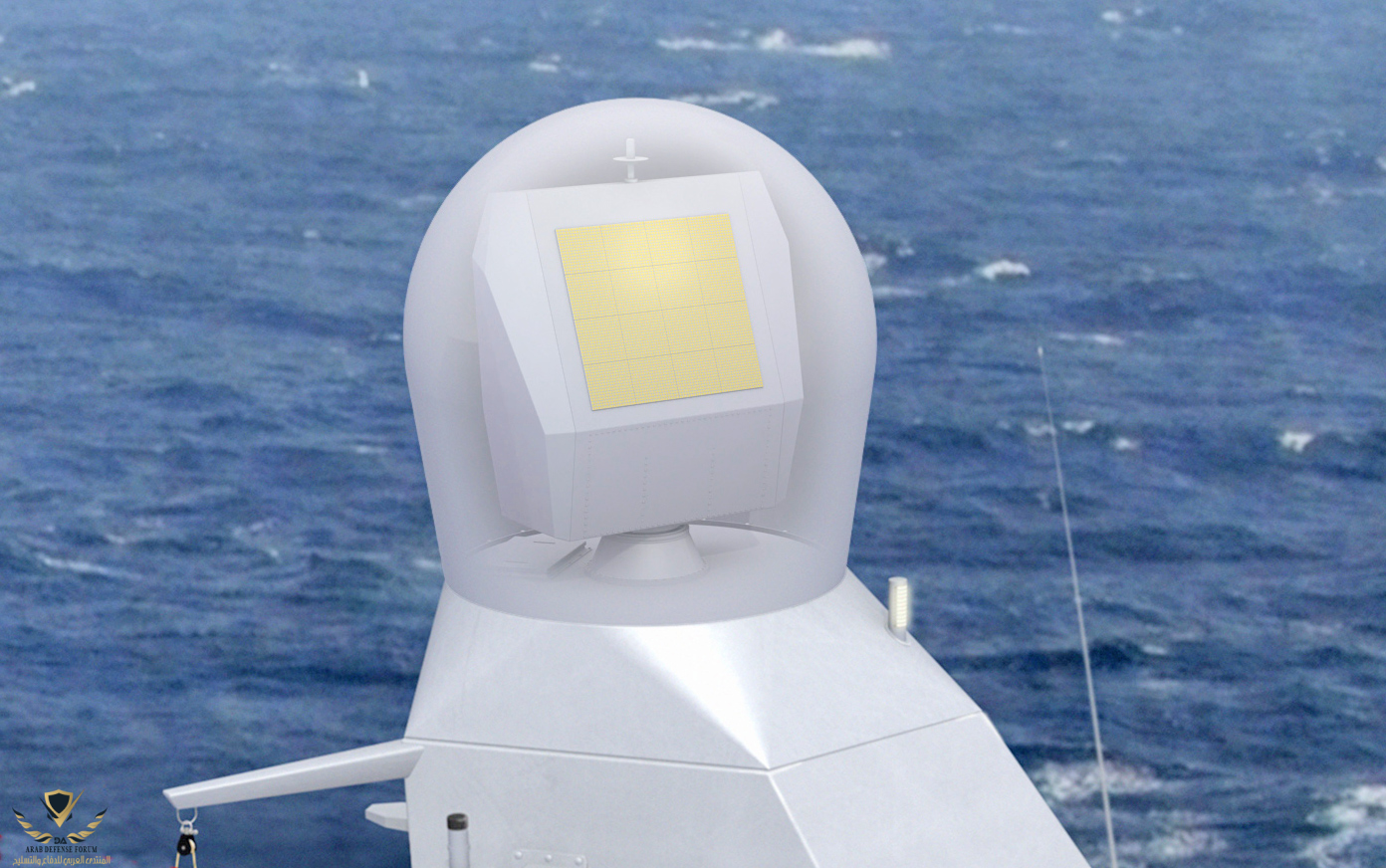

مشاهدة المرفق 603246


كيف يعمل رادار AESA
يعمل رادار AESA ( الصفيف النشط الممسوح ضوئيًا إلكترونيًا ) من خلال الجهد المنسق للعديد من وحدات الإرسال / الاستقبال داخل هوائيه. فيما يلي نظرة عامة على كيفية عمل رادار AESA:

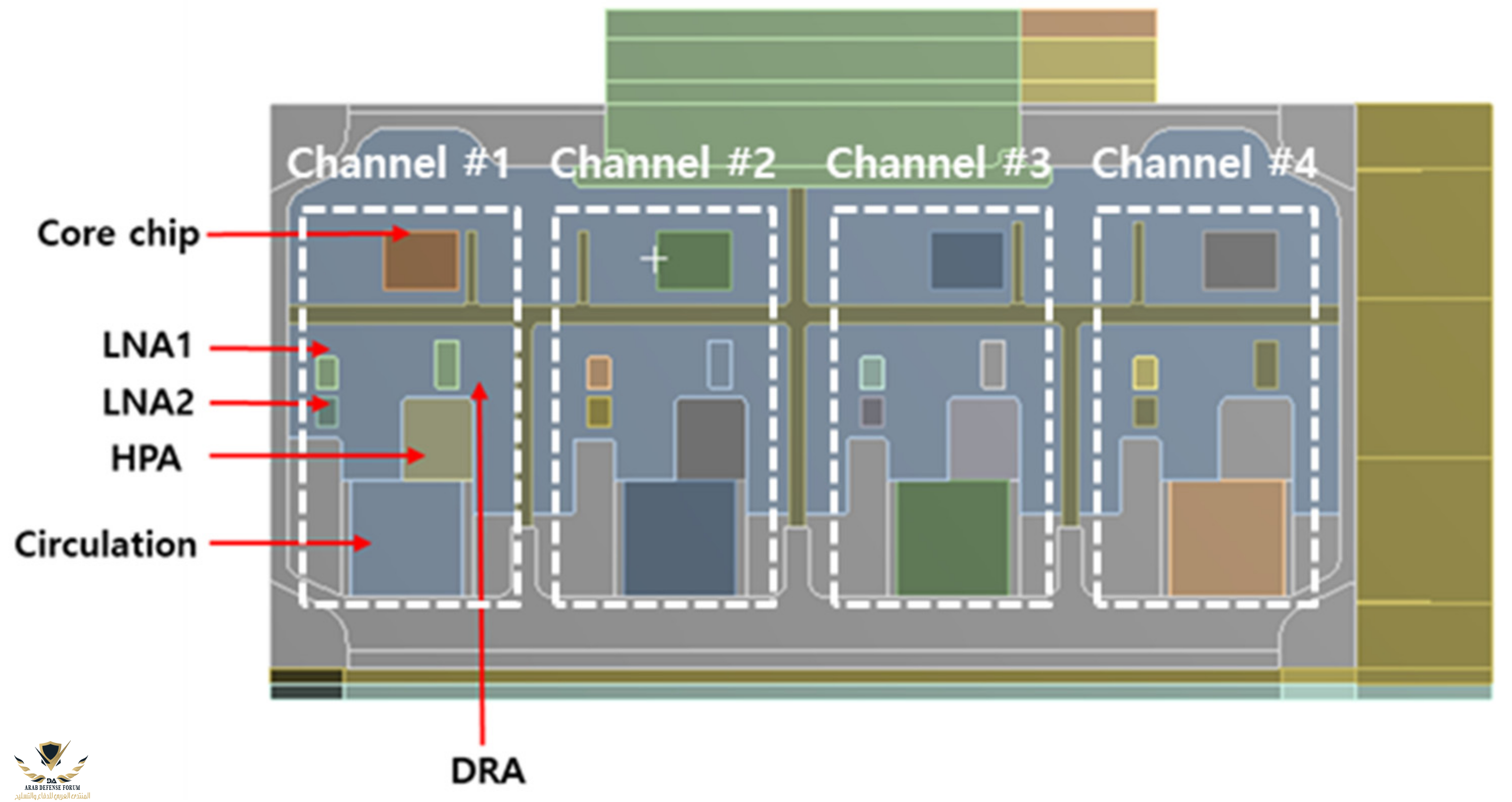

  • وحدات الإرسال / الاستلام: يتكون نظام رادار AESA من عدة وحدات إرسال / استقبال صغيرة ، تُعرف أيضًا باسم وحدات TR. تحتوي كل وحدة TR على جهاز إرسال الحالة الصلبة وجهاز استقبال والإلكترونيات المرتبطة به وهوائي صفيف مرحلي.​

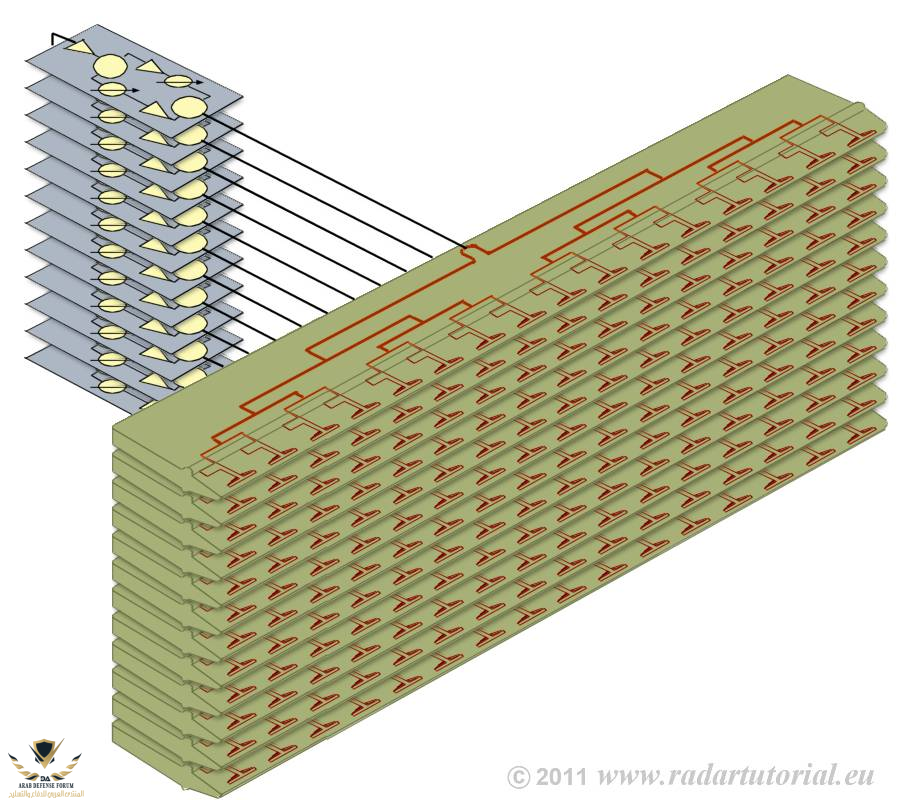

  • هوائي مصفوفة مرحلية: يتكون الهوائي في رادار AESA من عناصر إشعاعية فردية متعددة ، مرتبة عادة في نمط الشبكة. يتوافق كل عنصر مع وحدة TR ، ويشكلان معًا مجموعة هوائي كاملة.​
  • توجيه الشعاع الإلكتروني: يحقق رادار AESA توجيه الشعاع إلكترونيًا ، دون تحريك الهوائي فعليًا. يتحكم معالج الرادار بشكل فردي في طور وسعة الإشارات التي تنتجها كل وحدة TR. من خلال تعديل توقيت وقوة هذه الإشارات ، يمكن لنظام الرادار توجيه شعاع الرادار في الاتجاه المطلوب.​
  • الإرسال والاستلام: أثناء تشغيل الرادار ، تنقل كل وحدة TR نبضات الرادار بينما يبقى الآخرون في وضع الاستقبال. تنبعث البقول المرسلة بترددات محددة ويتم توجيهها في اتجاه معين. نفس العناصر في هوائي الصفيف المرحلي تستقبل أصداء من الأهداف.​
  • تشكيل الحزم ومعالجة الإشارات: يتم دمج ومعالجة أصداء الاستلام من جميع عناصر هوائي الصفيف المرحلي بواسطة نظام معالجة الإشارات الرقمية للرادار. وهذا يشمل التصفية والتضخيم والخوارزميات المختلفة لتعزيز الكشف عن الهدف والتمييز والتتبع.​
  • العمليات المتزامنة: يمكن لرادار AESA أداء وظائف متعددة في وقت واحد. يمكنه أداء مهام المراقبة والتتبع المستهدف والمشاركة في وقت واحد. من خلال تخصيص موارد وحدات الإرسال / الاستقبال ديناميكيًا ، يمكن لرادار AESA التكيف والاستجابة بسرعة لمتطلبات التشغيل المتغيرة.​
  • التردد الرشيق والتحكم في الطاقة: يمكن لرادار AESA تغيير الترددات ومستويات الطاقة بسرعة عبر وحدات الإرسال / الاستقبال. تعمل هذه الرشاقة على تحسين مقاومة التشويش والإجراءات المضادة الإلكترونية مع تعزيز الأداء العام للرادار.​
  • دمج البيانات وعرضها: عادة ما يتم دمج بيانات الرادار المعالجة مع مدخلات أجهزة الاستشعار الأخرى ، مثل أنظمة الأشعة تحت الحمراء أو البيانات من الرادارات الأخرى. ثم يتم عرض هذه البيانات المجمعة للمشغل ، مما يسمح بوعي شامل للوضع.​
  • تمكن الطبيعة المعيارية والمُحكمة إلكترونيًا لرادار AESA من تقديم مزايا مثل المسح السريع والتصوير عالي الدقة والتتبع متعدد الأهداف والتدابير المضادة الإلكترونية المحسنة. تجعل هذه القدرات رادار AESA تقنية حرجة في التطبيقات المختلفة ، بما في ذلك الطائرات العسكرية والسفن البحرية وأنظمة الرادار الأرضية والمزيد.مزايا رادار AESA على أنظمة الرادار التقليدية.يوفر رادار AESA ( الصفيف الممسوح ضوئيًا إلكترونيًا ) العديد من المزايا على أنظمة الرادار التقليدية. فيما يلي بعض المزايا الرئيسية:​
  • توجيه الشعاع السريع: يمكن لرادار AESA توجيه شعاع الرادار إلكترونيًا بسرعة ودقة استثنائية. على عكس أنظمة الرادار الممسوحة ميكانيكيًا والتي تعتمد على تدوير الهوائي فعليًا ، يمكن لرادار AESA تغيير اتجاه الشعاع على الفور. وهذا يسمح باكتشاف الهدف وتتبعه ومسحه بشكل أسرع عبر مجال رؤية واسع ، مما يعزز الوعي الظرفي.​
  • القدرة المتعددة الوظائف المتزامنة: يمكن لرادار AESA أداء وظائف متعددة في وقت واحد ، مثل المراقبة والتتبع وتوجيه الأسلحة. غالبًا ما تتطلب أنظمة الرادار التقليدية رادارات منفصلة لوظائف مختلفة ، مما يضيف التعقيد والوزن والتكلفة. تعمل القدرة متعددة الوظائف لتصميم نظام دفق الرادار AESA على تقليل متطلبات الأجهزة وتحسين الأداء العام.​
  • موثوقية عالية وصيانة منخفضة: يستخدم رادار AESA وحدات إرسال / استقبال الحالة الصلبة ، والتي تكون أكثر موثوقية وتتطلب صيانة أقل من المكونات الميكانيكية في أنظمة الرادار التقليدية. يزيد غياب الأجزاء المتحركة في رادار AESA من طول عمر النظام ، ويقلل من وقت التوقف ، ويقلل من تكاليف دورة الحياة.​
  • الكشف المعزز والتمييز المستهدف: يوفر رادار AESA قدرات دقة واكتشاف محسنة. يمكن أن يولد حزم رادار ضيقة ومركزة ، مما يتيح تصويرًا عالي الدقة وتمييزًا أفضل للهدف. هذا مفيد بشكل خاص في الكشف عن الأهداف الصغيرة أو المنخفضة الملاحظة وسط البيئات المزدحمة ، وتعزيز الوعي العام بالأوضاع واكتشاف التهديدات.​
  • الإجراءات المضادة الإلكترونية ( ECCM ): أنظمة رادار AESA أكثر مقاومة للتشويش والتدابير المضادة الإلكترونية من أنظمة الرادار التقليدية. يمكن لرادارات AESA تغيير الترددات وأنماط المسح ومستويات الطاقة بسرعة عبر وحدات إرسال / استقبال متعددة. وهذا يجعل من الصعب على الخصوم تشويش الرادار أو خداعه بشكل فعال ، مما يضمن الفعالية التشغيلية والقدرة على البقاء.​
  • تحسين كفاءة الطاقة: يوفر رادار AESA كفاءة طاقة أفضل من أنظمة الرادار التقليدية. يمكنه تعديل قوة وحدات الإرسال / الاستقبال الفردية ديناميكيًا ، وتحسين استخدام الطاقة وتقليل متطلبات الطاقة الإجمالية. وهذا يساهم في القدرة على تحمل المهام ، وانخفاض استهلاك الوقود ، وتحسين الكفاءة التشغيلية.​
  • قابلية التوسع والتطور: تقنية رادار AESA قابلة للتطوير بدرجة عالية ، مما يسمح بإضافة المزيد من وحدات الإرسال / الاستقبال حسب الحاجة. توفر قابلية التوسع هذه فرصًا للنمو المستقبلي والتقدم التكنولوجي ، مما يضمن أن أنظمة الرادار يمكن أن تتطور لتلبية المتطلبات التشغيلية الناشئة وتحسين الرافعة المالية في تكنولوجيا الرادار.تجعل هذه المزايا رادار AESA خيارًا مفضلاً في أنظمة الرادار الحديثة ، حيث يوفر أداءً محسنًا ومرونة وقدرات تشغيلية في التطبيقات العسكرية والطيران والبحرية والأرضية. يؤكد الاعتماد السريع لتكنولوجيا رادار AESA عبر مختلف القطاعات على مزاياها على أنظمة الرادار التقليدية.تطبيقات رادار AESA في الطائرات العسكرية.وجدت تقنية رادار AESA ( الصفيف الممسوح ضوئيًا إلكترونيًا ) تطبيقات واسعة النطاق في الطائرات العسكرية بسبب قدراتها المتقدمة ومزايا الأداء. فيما يلي بعض التطبيقات الرئيسية لرادار AESA في الطائرات العسكرية:​
  • الكشف الهوائي والتتبع: يوفر رادار AESA إمكانات محسنة للكشف جو-جو ، مما يمكّن الطائرات العسكرية من اكتشاف وتتبع الطائرات الأخرى في نطاقات أطول وفي بيئات صعبة. تسمح قدرته على توليد حزم رادارية ضيقة ومركزة بتحسين التمييز المستهدف ، حتى ضد الأهداف المنخفضة الملاحظة أو الخفية.​
  • المراقبة والاستهداف من الجو إلى الأرض: يمكّن رادار AESA الطائرات العسكرية من أداء مهام المراقبة والاستهداف جو - أرض بشكل فعال. يوفر تعيين عالي الدقة ، ومؤشر الهدف المتحرك للأرض ( GMTI )​
، ورادار الفتحة الاصطناعية ( SAR ).

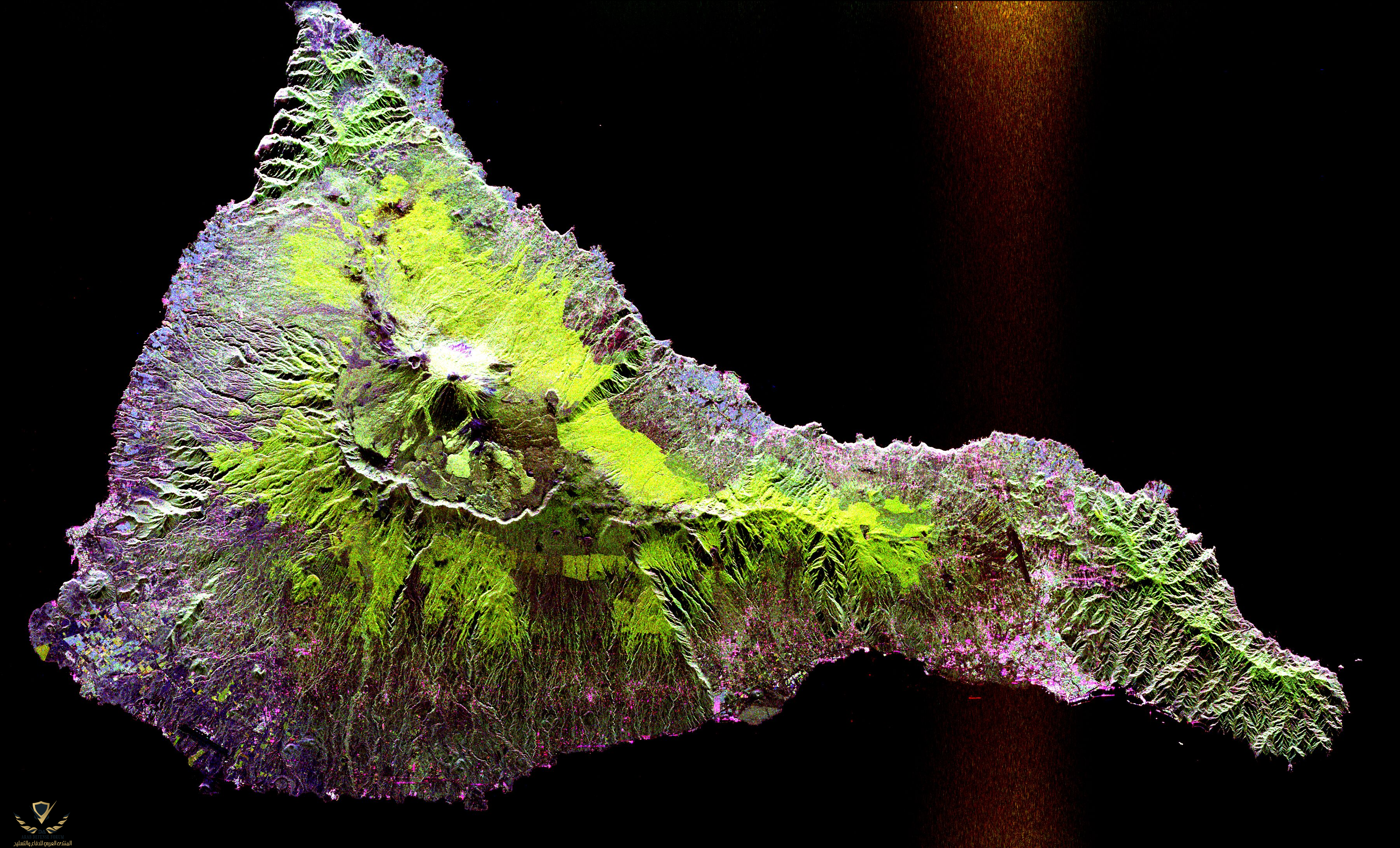

مشاهدة المرفق 603252 يمكن لرادار AESA اكتشاف وتتبع الأهداف الأرضية ، وتحديد التغييرات في التضاريس ، ودعم الاستهداف الدقيق للضربات.
  • الحرب الإلكترونية والتدابير المضادة: يمكن لأنظمة رادار AESA دعم عمليات الحرب الإلكترونية ( EW ) من خلال تنفيذ تدابير الدعم الإلكترونية ( ESM ) ووظائف الهجوم الإلكتروني ( EA ). يسمح تردد رادار AESA وخفة التحكم في شكل الموجة بتحسين الوعي الظرفي ، وتشويش رادارات العدو ، وتقنيات الخداع.​
  • ما وراء النطاق المرئي جو جو: يعزز التوجيه السريع للشعاع في رادار AESA وقدرات الكشف العالية بشكل كبير قدرة الطائرة العسكرية على الانخراط في قتال جو-جو خارج النطاق المرئي ( BVR ). إنه يوفر للطيار وعيًا متقدمًا بالوضع ، ويسهل اكتشاف الهدف بعيد المدى وتتبعه ، ويدعم إطلاق صواريخ جو-جو لإشراك تهديدات متعددة في وقت واحد.​
  • الكشف عن الأهداف الأرضية وتتبعها: رادار AESA مفيد في الكشف عن الأهداف الأرضية وتتبعها ، مثل المركبات والدبابات والهياكل. إنه يمكن الطائرات العسكرية من القيام بمهام المراقبة الأرضية والاستطلاع ودعم القوات البرية من خلال توفير الوعي في ساحة المعركة في الوقت الحقيقي والتنسيق المستهدف.​
  • المراقبة المستمرة: إن قدرات رادار AESA متعددة الوظائف ، بما في ذلك قدرته على تتبع أهداف متعددة في وقت واحد ، تجعله مناسبًا لمهام المراقبة المستمرة. يمكن للطائرات العسكرية المجهزة برادار AESA مراقبة مساحة كبيرة بشكل مستمر ، واكتشاف التهديدات ، والحفاظ على الوعي الظرفي لفترات طويلة.​
  • مشاركة هدف منخفض الرؤية: يسمح التصوير عالي الدقة لرادار AESA وقدرات التمييز المستهدفة الدقيقة للطائرات العسكرية بإشراك أهداف منخفضة الرؤية بشكل فعال. وهذا يشمل إشراك الأهداف في الظروف الجوية السيئة ، والبيئات المزدحمة ، أو المناطق ذات الإجراءات المضادة الثقيلة.​
  • التكامل مع اندماج المستشعر: يمكن دمج رادار AESA مع أجهزة استشعار أخرى لدمج أجهزة الاستشعار ، مثل أنظمة الأشعة تحت الحمراء أو البيانات من الرادارات الأخرى. يوفر هذا التكامل وعيًا شاملًا بالوضع ، ويحسن تحديد الهدف وتتبعه ، ويسهل اتخاذ القرار الفعال للطائرات العسكرية.​
القدرات المتقدمة لرادار AESA تجعله مكونًا حاسمًا في الطائرات العسكرية الحديثة. إن قدرته على أداء مهام متعددة الوظائف في وقت واحد ، وقدرات الكشف والتتبع العالية ، ومقاومة الإجراءات المضادة الإلكترونية توفر ميزة تكتيكية كبيرة, ضمان نجاح المهمة وتحسين بقاء الطائرات العسكرية في بيئات العمليات المعقدة.
التطورات المستقبلية في تكنولوجيا رادار AESA.
يستمر مجال تقنية رادار AESA ( Active Electronic Scanned Array ) في التطور ، ومن المتوقع أن تعزز العديد من التطورات المستقبلية قدراته بشكل أكبر. فيما يلي بعض مجالات التقدم المحتملة:

  • زيادة عرض النطاق الترددي والترددات: قد تعمل أنظمة رادار AESA المستقبلية في نطاقات تردد أعلى ، مما يتيح دقة أدق وتعزيز التمييز المستهدف. يمكن أن توفر النطاقات الترددية الأعلى إنتاجية أكبر للبيانات ، مما يسمح بتحسين أداء الرادار والقدرة على معالجة أشكال الموجة الأكثر تعقيدًا.​
  • التكامل متعدد الوظائف: من المتوقع أن يتقدم دمج أجهزة استشعار ووظائف متعددة داخل أنظمة رادار AESA. وهذا يشمل دمج الرادار ، وقدرات الحرب الإلكترونية ( EW ) ، ووظائف الاتصال في نظام واحد. يعزز التكامل متعدد الوظائف الكفاءة ويقلل من الحجم والوزن ومتطلبات الطاقة ويبسط بنية النظام بشكل عام.​
تشكيل شعاع رقمي متقدم: من المتوقع أن تتحسن تقنيات تشكيل الشعاع الرقمي ، مما يتيح تحكمًا أكثر دقة في شعاع الرادار. ستسمح الخوارزميات المتقدمة وقدرات معالجة الإشارات بتشكيل شعاع أفضل ، وتحسين تتبع الهدف ، وتحسين الإجراءات المضادة الإلكترونية ( ECCM ).
  • القدرات المعرفية والتكيفية: قد تتضمن أنظمة رادار AESA المستقبلية ميزات معرفية وقابلة للتكيف. ستكون هذه الأنظمة قادرة على التعلم والتكيف مع البيئة ، وتعديل المعلمات ديناميكيًا مثل شكل الموجة ، والطاقة ، واتجاه الشعاع بناءً على التحليل في الوقت الفعلي. ستعزز هذه القدرة التكيفية الكشف عن الهدف وتتبعه ومقاومته للتشويش.​
  • قدرات الحرب الإلكترونية المحسنة: من المرجح أن تستمر أنظمة رادار AESA في التطور في قدراتها الحربية الإلكترونية. وهذا يشمل تدابير الدعم الإلكتروني المحسنة ( ESM ) لاكتشاف وتحديد إشارات رادار العدو ، وزيادة قدرات الهجوم الإلكتروني ( EA ) لتشويش أو خداع رادارات العدو, وتعزيز التكامل مع أنظمة الحرب الإلكترونية الأخرى.​
معالجة متقدمة ودمج المستشعرات: قد تدمج أنظمة رادار AESA المستقبلية تقنيات المعالجة المتقدمة وخوارزميات دمج المستشعرات. وهذا سيمكن من دمج البيانات من أجهزة استشعار مختلفة ، مثل أنظمة الرادار والأشعة تحت الحمراء والذكاء الإلكتروني ( ELINT ) ، لتوفير وعي شامل بالوضع وتحسين تحديد الهدف وتتبعه ومشاركته.
انخفاض الحجم والوزن والطاقة ( SWaP ): تهدف جهود البحث والتطوير الجارية إلى تقليل الحجم والوزن ومتطلبات الطاقة لأنظمة رادار AESA. وهذا سيمكن اندماجهم في منصات أصغر ، ومركبات جوية بدون طيار ( الطائرات بدون طيار ) ، وحتى الأجهزة المحمولة ، مما يوسع نطاق تطبيقاته.
  • التقدم في المواد والتصنيع: قد يؤدي التقدم في علوم المواد وتقنيات التصنيع إلى تطوير مكونات رادار AESA خفيفة الوزن وفعالة من حيث التكلفة. يتضمن ذلك تحسينات في مواد مثل نيتريد الغاليوم ( GaN ) وتقنيات التصنيع المضافة ، والتي يمكن أن تعزز أداء وموثوقية وإمكانية تحمل تكاليف أنظمة رادار AESA.​
تستند هذه التطورات المستقبلية المحتملة في تقنية رادار AESA إلى البحث المستمر والاتجاهات الناشئة والاحتياجات المتطورة للصناعات العسكرية والصناعات الفضائية. من المتوقع أن تؤدي التطورات المستمرة في تكنولوجيا الرادار ومعالجة الإشارات والإلكترونيات إلى دفع هذه التحسينات ، مما يتيح أنظمة رادار AESA أكثر قدرة وتنوعًا وفعالية في المستقبل.


مصنعي AESA
تقوم العديد من الشركات المصنعة بتطوير وإنتاج أنظمة رادار AESA ( Active Electronic Scanned Array ). فيما يلي بعض مصنعي رادار AESA البارزين:
  • لوكهيد مارتن: Lockheed Martin هي شركة طيران ودفاع رئيسية تنتج أنظمة رادار متقدمة ، بما في ذلك تقنية رادار AESA. يتم استخدام رادار AN / APG-81 AESA في طائرة مقاتلة F-35 Lightning II.

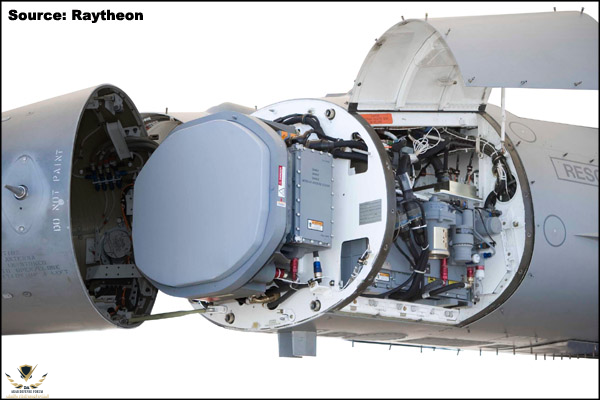

  • Raytheon Technologies : هي شركة مقاولات دفاعية رائدة لديها خبرة في أنظمة الرادار. رادار القتال المتقدم ( ACR ) هو رادار AESA مصمم للطائرات المقاتلة ، مما يوفر قدرات متقدمة للعمليات الجوية والجوية إلى الأرض.​
  • نورثروب غرومان: نورثروب غرومان هو مزود مشهور لتقنيات الفضاء والدفاع ، بما في ذلك أنظمة رادار AESA. يتم استخدام رادار AN / APG-77 AESA في مقاتلة الشبح F-22 Raptor ، مما يوفر إمكانات استثنائية للكشف عن الهدف وتتبعه.​
  • SAAB: طورت SAAB ، وهي شركة طيران ودفاع سويدية ، أنظمة رادار AESA ، بما في ذلك رادار Saab RAVEN. RAVEN هو رادار AESA صغير الحجم وخفيف الوزن مصمم للطائرات المقاتلة ويوفر درجة عالية من الوعي بالأوضاع والتتبع متعدد الأهداف.​
  • مجموعة تاليس: قامت شركة Thales Group ، وهي شركة متعددة الجنسيات متخصصة في حلول الفضاء والدفاع والأمن ، بتطوير أنظمة رادار AESA لمختلف التطبيقات. يتم استخدام رادار RBE2 AESA الخاص بهم في طائرة مقاتلة Dassault Rafale ، مما يوفر قدرات متقدمة جو-جو وجو-أرض.​
  • أنظمة إلتا: Elta Systems ، وهي شركة تابعة لشركة الصناعات الفضائية الجوية الإسرائيلية ( IAI ) ، هي شركة تصنيع بارزة لأنظمة الرادار ، بما في ذلك تقنية رادار AESA. يتم استخدام رادار EL / M-2052 AESA في منصات الطائرات المختلفة ويوفر ميزات متقدمة مثل رسم الخرائط عالية الدقة ، ومؤشر الهدف المتحرك للأرض ( GMTI ) ، وإمكانيات جو جو.​
  • ليوناردو: شركة طيران إيطالية ، تنتج ليوناردو أنظمة رادار AESA لمنصات مختلفة. تم تصميم رادار Vixen AESA الخاص بهم للطائرات المقاتلة ، مما يوفر إمكانات متقدمة جو-جو وجو-أرض مع تصوير عالي الدقة وتتبع الهدف.​
مشاهدة المرفق 603260
هذه مجرد أمثلة قليلة على الشركات المصنعة التي تقوم بتطوير وإنتاج أنظمة رادار AESA. كما تعمل الشركات الأخرى الناشئة والناشئة على تطوير تقنية رادار AESA لتلبية الاحتياجات المتطورة للتطبيقات العسكرية والفضائية.​
ولا دوله عربيه او اسلاميه تصنع هذا الرادار؟

صناعة هذا الرادار محليا تتطلب قاعدة صناعية مهمة
و هذا لا يتواجد في الدول الاسلامية و العربية
ممكن نرى مستقبلا دول كالسعودية تنتج رادارات ايسا محمولة جوا
لانها حققت تقدما ملحوظ في الرادارات الارضية
لكن اغلب الدول تكتفي بالشراء كحل منخفض التكلفة بدل البحث و بناء قاعدة صناعية لصناعة رادار يمكنك شراءه بثمن بسيط مقارنة بما ستنفقه لصناعته
ولا دوله عربيه او اسلاميه تصنع هذا الرادار؟

الحمد لله وحده و الصلاة و السلام على رسول الله



ما هو رادار AESA


AESA تعني الصفيف النشط الممسوح إلكترونيًا ، وهو نوع من تقنيات الرادار المستخدمة في أنظمة الرادار الحديثة. يعمل رادار AESA على تطوير تقنيات الرادار القديمة بشكل كبير ، مثل أنظمة الرادار الميكانيكية أو السلبية الممسوحة إلكترونيًا ( PESA ).

مشاهدة المرفق 603241
في رادار AESA ، يتكون الهوائي من مجموعة من وحدات الإرسال / الاستقبال ، كل منها مجهز بجهاز إرسال واستقبال صغير في الحالة الصلبة. تعمل هذه الوحدات معًا لإرسال واستقبال إشارات الرادار بطريقة منسقة ويتم التحكم فيها إلكترونيًا.
مشاهدة المرفق 603242
مشاهدة المرفق 603244
فيما يلي بعض الخصائص والفوائد الرئيسية لرادار AESA:



  • الحزم الممسوحة إلكترونيا: يستخدم رادار AESA توجيه الشعاع الإلكتروني ، مما يسمح بالتحكم السريع والمستقل في الحزم المتعددة. على عكس الأنظمة الميكانيكية التي تدور هوائيًا فعليًا ، يمكن لرادار AESA توجيه شعاع الرادار إلكترونيًا في اتجاهات مختلفة ، مما يتيح اكتشاف الهدف وتتبعه ومسحه ضوئيًا أسرع عبر مجال رؤية أوسع.
  • المسح السريع وتتبع الهدف: يمكن لأنظمة رادار AESA مسح الأهداف وتتبعها على الفور تقريبًا لأنها يمكن أن تولد حزمًا متعددة في وقت واحد. يسمح هذا بتحسين الوعي الظرفي وأوقات الاستجابة الأسرع في اكتشاف وتتبع أهداف متعددة ، مما يقلل من احتمالية فقدان الأهداف أو فقدانها أثناء سيناريوهات عالية السرعة أو المناورة.​
  • دقة واكتشاف محسنين: يتيح التحكم الدقيق لحزم رادار AESA قدرات دقة واكتشاف أعلى مقارنة بتقنيات الرادار القديمة. يمكن لرادار AESA توليد حزم ضيقة بمستوى عالٍ من الدقة ، مما يوفر تمييزًا أكبر للهدف وقدرة محسنة على اكتشاف أهداف أو أهداف صغيرة منخفضة الملاحظة في بيئات مزدحمة.الإجراءات المضادة الإلكترونية ( ECCM ): أنظمة رادار AESA أكثر مقاومة للتشويش والتدابير المضادة الإلكترونية من تقنيات الرادار القديمة. إن القدرة على تغيير الترددات وأنماط المسح ومستويات الطاقة بسرعة عبر وحدات متعددة تجعل من الصعب على الخصوم تشويش نظام الرادار أو خداعه بشكل فعال.​
  • القدرة متعددة الوظائف: يمكن لأنظمة رادار AESA أداء وظائف متعددة في وقت واحد ، مثل المراقبة والتتبع وتوجيه الأسلحة ، دون الحاجة إلى أنظمة رادار منفصلة. تعمل هذه القدرة متعددة الوظائف على تبسيط تصميم نظام الرادار وتقليل الوزن والحجم ومتطلبات الطاقة.​
  • صيانة أقل وزيادة الموثوقية: تحتوي أنظمة رادار AESA على وحدات إرسال / استقبال ذات حالة صلبة أكثر موثوقية وتتطلب صيانة أقل من تلك المكونات الميكانيكية في أنظمة الرادار القديمة. يساهم غياب الأجزاء المتحركة في زيادة طول عمر النظام وتقليل تكاليف دورة الحياة.​
مشاهدة المرفق 603245
أصبحت تقنية رادار AESA سائدة بشكل متزايد في التطبيقات العسكرية والمدنية الحديثة ، بما في ذلك الطائرات المقاتلة وأنظمة الإنذار المبكر المحمولة جواً والسفن البحرية وأنظمة الرادار الأرضية وحتى رادار السيارات. لقد جعلتها قدراتها المتقدمة وتعدد استخداماتها مكونًا حاسمًا في أنظمة الرادار الحديثة ، مما يتيح تحسين الأداء والمرونة والوعي بالأوضاع عبر التطبيقات المختلفة.
مشاهدة المرفق 603246


كيف يعمل رادار AESA
يعمل رادار AESA ( الصفيف النشط الممسوح ضوئيًا إلكترونيًا ) من خلال الجهد المنسق للعديد من وحدات الإرسال / الاستقبال داخل هوائيه. فيما يلي نظرة عامة على كيفية عمل رادار AESA:
  • وحدات الإرسال / الاستلام: يتكون نظام رادار AESA من عدة وحدات إرسال / استقبال صغيرة ، تُعرف أيضًا باسم وحدات TR. تحتوي كل وحدة TR على جهاز إرسال الحالة الصلبة وجهاز استقبال والإلكترونيات المرتبطة به وهوائي صفيف مرحلي.​
  • هوائي مصفوفة مرحلية: يتكون الهوائي في رادار AESA من عناصر إشعاعية فردية متعددة ، مرتبة عادة في نمط الشبكة. يتوافق كل عنصر مع وحدة TR ، ويشكلان معًا مجموعة هوائي كاملة.​
  • توجيه الشعاع الإلكتروني: يحقق رادار AESA توجيه الشعاع إلكترونيًا ، دون تحريك الهوائي فعليًا. يتحكم معالج الرادار بشكل فردي في طور وسعة الإشارات التي تنتجها كل وحدة TR. من خلال تعديل توقيت وقوة هذه الإشارات ، يمكن لنظام الرادار توجيه شعاع الرادار في الاتجاه المطلوب.​
  • الإرسال والاستلام: أثناء تشغيل الرادار ، تنقل كل وحدة TR نبضات الرادار بينما يبقى الآخرون في وضع الاستقبال. تنبعث البقول المرسلة بترددات محددة ويتم توجيهها في اتجاه معين. نفس العناصر في هوائي الصفيف المرحلي تستقبل أصداء من الأهداف.​
  • تشكيل الحزم ومعالجة الإشارات: يتم دمج ومعالجة أصداء الاستلام من جميع عناصر هوائي الصفيف المرحلي بواسطة نظام معالجة الإشارات الرقمية للرادار. وهذا يشمل التصفية والتضخيم والخوارزميات المختلفة لتعزيز الكشف عن الهدف والتمييز والتتبع.​
  • العمليات المتزامنة: يمكن لرادار AESA أداء وظائف متعددة في وقت واحد. يمكنه أداء مهام المراقبة والتتبع المستهدف والمشاركة في وقت واحد. من خلال تخصيص موارد وحدات الإرسال / الاستقبال ديناميكيًا ، يمكن لرادار AESA التكيف والاستجابة بسرعة لمتطلبات التشغيل المتغيرة.​
  • التردد الرشيق والتحكم في الطاقة: يمكن لرادار AESA تغيير الترددات ومستويات الطاقة بسرعة عبر وحدات الإرسال / الاستقبال. تعمل هذه الرشاقة على تحسين مقاومة التشويش والإجراءات المضادة الإلكترونية مع تعزيز الأداء العام للرادار.​
  • دمج البيانات وعرضها: عادة ما يتم دمج بيانات الرادار المعالجة مع مدخلات أجهزة الاستشعار الأخرى ، مثل أنظمة الأشعة تحت الحمراء أو البيانات من الرادارات الأخرى. ثم يتم عرض هذه البيانات المجمعة للمشغل ، مما يسمح بوعي شامل للوضع.​
  • تمكن الطبيعة المعيارية والمُحكمة إلكترونيًا لرادار AESA من تقديم مزايا مثل المسح السريع والتصوير عالي الدقة والتتبع متعدد الأهداف والتدابير المضادة الإلكترونية المحسنة. تجعل هذه القدرات رادار AESA تقنية حرجة في التطبيقات المختلفة ، بما في ذلك الطائرات العسكرية والسفن البحرية وأنظمة الرادار الأرضية والمزيد.مزايا رادار AESA على أنظمة الرادار التقليدية.يوفر رادار AESA ( الصفيف الممسوح ضوئيًا إلكترونيًا ) العديد من المزايا على أنظمة الرادار التقليدية. فيما يلي بعض المزايا الرئيسية:​
  • توجيه الشعاع السريع: يمكن لرادار AESA توجيه شعاع الرادار إلكترونيًا بسرعة ودقة استثنائية. على عكس أنظمة الرادار الممسوحة ميكانيكيًا والتي تعتمد على تدوير الهوائي فعليًا ، يمكن لرادار AESA تغيير اتجاه الشعاع على الفور. وهذا يسمح باكتشاف الهدف وتتبعه ومسحه بشكل أسرع عبر مجال رؤية واسع ، مما يعزز الوعي الظرفي.​
  • القدرة المتعددة الوظائف المتزامنة: يمكن لرادار AESA أداء وظائف متعددة في وقت واحد ، مثل المراقبة والتتبع وتوجيه الأسلحة. غالبًا ما تتطلب أنظمة الرادار التقليدية رادارات منفصلة لوظائف مختلفة ، مما يضيف التعقيد والوزن والتكلفة. تعمل القدرة متعددة الوظائف لتصميم نظام دفق الرادار AESA على تقليل متطلبات الأجهزة وتحسين الأداء العام.​
  • موثوقية عالية وصيانة منخفضة: يستخدم رادار AESA وحدات إرسال / استقبال الحالة الصلبة ، والتي تكون أكثر موثوقية وتتطلب صيانة أقل من المكونات الميكانيكية في أنظمة الرادار التقليدية. يزيد غياب الأجزاء المتحركة في رادار AESA من طول عمر النظام ، ويقلل من وقت التوقف ، ويقلل من تكاليف دورة الحياة.​
  • الكشف المعزز والتمييز المستهدف: يوفر رادار AESA قدرات دقة واكتشاف محسنة. يمكن أن يولد حزم رادار ضيقة ومركزة ، مما يتيح تصويرًا عالي الدقة وتمييزًا أفضل للهدف. هذا مفيد بشكل خاص في الكشف عن الأهداف الصغيرة أو المنخفضة الملاحظة وسط البيئات المزدحمة ، وتعزيز الوعي العام بالأوضاع واكتشاف التهديدات.​
  • الإجراءات المضادة الإلكترونية ( ECCM ): أنظمة رادار AESA أكثر مقاومة للتشويش والتدابير المضادة الإلكترونية من أنظمة الرادار التقليدية. يمكن لرادارات AESA تغيير الترددات وأنماط المسح ومستويات الطاقة بسرعة عبر وحدات إرسال / استقبال متعددة. وهذا يجعل من الصعب على الخصوم تشويش الرادار أو خداعه بشكل فعال ، مما يضمن الفعالية التشغيلية والقدرة على البقاء.​
  • تحسين كفاءة الطاقة: يوفر رادار AESA كفاءة طاقة أفضل من أنظمة الرادار التقليدية. يمكنه تعديل قوة وحدات الإرسال / الاستقبال الفردية ديناميكيًا ، وتحسين استخدام الطاقة وتقليل متطلبات الطاقة الإجمالية. وهذا يساهم في القدرة على تحمل المهام ، وانخفاض استهلاك الوقود ، وتحسين الكفاءة التشغيلية.​
  • قابلية التوسع والتطور: تقنية رادار AESA قابلة للتطوير بدرجة عالية ، مما يسمح بإضافة المزيد من وحدات الإرسال / الاستقبال حسب الحاجة. توفر قابلية التوسع هذه فرصًا للنمو المستقبلي والتقدم التكنولوجي ، مما يضمن أن أنظمة الرادار يمكن أن تتطور لتلبية المتطلبات التشغيلية الناشئة وتحسين الرافعة المالية في تكنولوجيا الرادار.تجعل هذه المزايا رادار AESA خيارًا مفضلاً في أنظمة الرادار الحديثة ، حيث يوفر أداءً محسنًا ومرونة وقدرات تشغيلية في التطبيقات العسكرية والطيران والبحرية والأرضية. يؤكد الاعتماد السريع لتكنولوجيا رادار AESA عبر مختلف القطاعات على مزاياها على أنظمة الرادار التقليدية.تطبيقات رادار AESA في الطائرات العسكرية.وجدت تقنية رادار AESA ( الصفيف الممسوح ضوئيًا إلكترونيًا ) تطبيقات واسعة النطاق في الطائرات العسكرية بسبب قدراتها المتقدمة ومزايا الأداء. فيما يلي بعض التطبيقات الرئيسية لرادار AESA في الطائرات العسكرية:​
  • الكشف الهوائي والتتبع: يوفر رادار AESA إمكانات محسنة للكشف جو-جو ، مما يمكّن الطائرات العسكرية من اكتشاف وتتبع الطائرات الأخرى في نطاقات أطول وفي بيئات صعبة. تسمح قدرته على توليد حزم رادارية ضيقة ومركزة بتحسين التمييز المستهدف ، حتى ضد الأهداف المنخفضة الملاحظة أو الخفية.​
  • المراقبة والاستهداف من الجو إلى الأرض: يمكّن رادار AESA الطائرات العسكرية من أداء مهام المراقبة والاستهداف جو - أرض بشكل فعال. يوفر تعيين عالي الدقة ، ومؤشر الهدف المتحرك للأرض ( GMTI )​
، ورادار الفتحة الاصطناعية ( SAR ).
مشاهدة المرفق 603252 يمكن لرادار AESA اكتشاف وتتبع الأهداف الأرضية ، وتحديد التغييرات في التضاريس ، ودعم الاستهداف الدقيق للضربات.
  • الحرب الإلكترونية والتدابير المضادة: يمكن لأنظمة رادار AESA دعم عمليات الحرب الإلكترونية ( EW ) من خلال تنفيذ تدابير الدعم الإلكترونية ( ESM ) ووظائف الهجوم الإلكتروني ( EA ). يسمح تردد رادار AESA وخفة التحكم في شكل الموجة بتحسين الوعي الظرفي ، وتشويش رادارات العدو ، وتقنيات الخداع.​
  • ما وراء النطاق المرئي جو جو: يعزز التوجيه السريع للشعاع في رادار AESA وقدرات الكشف العالية بشكل كبير قدرة الطائرة العسكرية على الانخراط في قتال جو-جو خارج النطاق المرئي ( BVR ). إنه يوفر للطيار وعيًا متقدمًا بالوضع ، ويسهل اكتشاف الهدف بعيد المدى وتتبعه ، ويدعم إطلاق صواريخ جو-جو لإشراك تهديدات متعددة في وقت واحد.​
  • الكشف عن الأهداف الأرضية وتتبعها: رادار AESA مفيد في الكشف عن الأهداف الأرضية وتتبعها ، مثل المركبات والدبابات والهياكل. إنه يمكن الطائرات العسكرية من القيام بمهام المراقبة الأرضية والاستطلاع ودعم القوات البرية من خلال توفير الوعي في ساحة المعركة في الوقت الحقيقي والتنسيق المستهدف.​
  • المراقبة المستمرة: إن قدرات رادار AESA متعددة الوظائف ، بما في ذلك قدرته على تتبع أهداف متعددة في وقت واحد ، تجعله مناسبًا لمهام المراقبة المستمرة. يمكن للطائرات العسكرية المجهزة برادار AESA مراقبة مساحة كبيرة بشكل مستمر ، واكتشاف التهديدات ، والحفاظ على الوعي الظرفي لفترات طويلة.​
  • مشاركة هدف منخفض الرؤية: يسمح التصوير عالي الدقة لرادار AESA وقدرات التمييز المستهدفة الدقيقة للطائرات العسكرية بإشراك أهداف منخفضة الرؤية بشكل فعال. وهذا يشمل إشراك الأهداف في الظروف الجوية السيئة ، والبيئات المزدحمة ، أو المناطق ذات الإجراءات المضادة الثقيلة.​
  • التكامل مع اندماج المستشعر: يمكن دمج رادار AESA مع أجهزة استشعار أخرى لدمج أجهزة الاستشعار ، مثل أنظمة الأشعة تحت الحمراء أو البيانات من الرادارات الأخرى. يوفر هذا التكامل وعيًا شاملًا بالوضع ، ويحسن تحديد الهدف وتتبعه ، ويسهل اتخاذ القرار الفعال للطائرات العسكرية.​
القدرات المتقدمة لرادار AESA تجعله مكونًا حاسمًا في الطائرات العسكرية الحديثة. إن قدرته على أداء مهام متعددة الوظائف في وقت واحد ، وقدرات الكشف والتتبع العالية ، ومقاومة الإجراءات المضادة الإلكترونية توفر ميزة تكتيكية كبيرة, ضمان نجاح المهمة وتحسين بقاء الطائرات العسكرية في بيئات العمليات المعقدة.
التطورات المستقبلية في تكنولوجيا رادار AESA.
يستمر مجال تقنية رادار AESA ( Active Electronic Scanned Array ) في التطور ، ومن المتوقع أن تعزز العديد من التطورات المستقبلية قدراته بشكل أكبر. فيما يلي بعض مجالات التقدم المحتملة:

  • زيادة عرض النطاق الترددي والترددات: قد تعمل أنظمة رادار AESA المستقبلية في نطاقات تردد أعلى ، مما يتيح دقة أدق وتعزيز التمييز المستهدف. يمكن أن توفر النطاقات الترددية الأعلى إنتاجية أكبر للبيانات ، مما يسمح بتحسين أداء الرادار والقدرة على معالجة أشكال الموجة الأكثر تعقيدًا.​
  • التكامل متعدد الوظائف: من المتوقع أن يتقدم دمج أجهزة استشعار ووظائف متعددة داخل أنظمة رادار AESA. وهذا يشمل دمج الرادار ، وقدرات الحرب الإلكترونية ( EW ) ، ووظائف الاتصال في نظام واحد. يعزز التكامل متعدد الوظائف الكفاءة ويقلل من الحجم والوزن ومتطلبات الطاقة ويبسط بنية النظام بشكل عام.​
تشكيل شعاع رقمي متقدم: من المتوقع أن تتحسن تقنيات تشكيل الشعاع الرقمي ، مما يتيح تحكمًا أكثر دقة في شعاع الرادار. ستسمح الخوارزميات المتقدمة وقدرات معالجة الإشارات بتشكيل شعاع أفضل ، وتحسين تتبع الهدف ، وتحسين الإجراءات المضادة الإلكترونية ( ECCM ).
  • القدرات المعرفية والتكيفية: قد تتضمن أنظمة رادار AESA المستقبلية ميزات معرفية وقابلة للتكيف. ستكون هذه الأنظمة قادرة على التعلم والتكيف مع البيئة ، وتعديل المعلمات ديناميكيًا مثل شكل الموجة ، والطاقة ، واتجاه الشعاع بناءً على التحليل في الوقت الفعلي. ستعزز هذه القدرة التكيفية الكشف عن الهدف وتتبعه ومقاومته للتشويش.​
  • قدرات الحرب الإلكترونية المحسنة: من المرجح أن تستمر أنظمة رادار AESA في التطور في قدراتها الحربية الإلكترونية. وهذا يشمل تدابير الدعم الإلكتروني المحسنة ( ESM ) لاكتشاف وتحديد إشارات رادار العدو ، وزيادة قدرات الهجوم الإلكتروني ( EA ) لتشويش أو خداع رادارات العدو, وتعزيز التكامل مع أنظمة الحرب الإلكترونية الأخرى.​
معالجة متقدمة ودمج المستشعرات: قد تدمج أنظمة رادار AESA المستقبلية تقنيات المعالجة المتقدمة وخوارزميات دمج المستشعرات. وهذا سيمكن من دمج البيانات من أجهزة استشعار مختلفة ، مثل أنظمة الرادار والأشعة تحت الحمراء والذكاء الإلكتروني ( ELINT ) ، لتوفير وعي شامل بالوضع وتحسين تحديد الهدف وتتبعه ومشاركته.
انخفاض الحجم والوزن والطاقة ( SWaP ): تهدف جهود البحث والتطوير الجارية إلى تقليل الحجم والوزن ومتطلبات الطاقة لأنظمة رادار AESA. وهذا سيمكن اندماجهم في منصات أصغر ، ومركبات جوية بدون طيار ( الطائرات بدون طيار ) ، وحتى الأجهزة المحمولة ، مما يوسع نطاق تطبيقاته.
  • التقدم في المواد والتصنيع: قد يؤدي التقدم في علوم المواد وتقنيات التصنيع إلى تطوير مكونات رادار AESA خفيفة الوزن وفعالة من حيث التكلفة. يتضمن ذلك تحسينات في مواد مثل نيتريد الغاليوم ( GaN ) وتقنيات التصنيع المضافة ، والتي يمكن أن تعزز أداء وموثوقية وإمكانية تحمل تكاليف أنظمة رادار AESA.​
تستند هذه التطورات المستقبلية المحتملة في تقنية رادار AESA إلى البحث المستمر والاتجاهات الناشئة والاحتياجات المتطورة للصناعات العسكرية والصناعات الفضائية. من المتوقع أن تؤدي التطورات المستمرة في تكنولوجيا الرادار ومعالجة الإشارات والإلكترونيات إلى دفع هذه التحسينات ، مما يتيح أنظمة رادار AESA أكثر قدرة وتنوعًا وفعالية في المستقبل.


مصنعي AESA
تقوم العديد من الشركات المصنعة بتطوير وإنتاج أنظمة رادار AESA ( Active Electronic Scanned Array ). فيما يلي بعض مصنعي رادار AESA البارزين:
  • لوكهيد مارتن: Lockheed Martin هي شركة طيران ودفاع رئيسية تنتج أنظمة رادار متقدمة ، بما في ذلك تقنية رادار AESA. يتم استخدام رادار AN / APG-81 AESA في طائرة مقاتلة F-35 Lightning II.
  • Raytheon Technologies : هي شركة مقاولات دفاعية رائدة لديها خبرة في أنظمة الرادار. رادار القتال المتقدم ( ACR ) هو رادار AESA مصمم للطائرات المقاتلة ، مما يوفر قدرات متقدمة للعمليات الجوية والجوية إلى الأرض.​
  • نورثروب غرومان: نورثروب غرومان هو مزود مشهور لتقنيات الفضاء والدفاع ، بما في ذلك أنظمة رادار AESA. يتم استخدام رادار AN / APG-77 AESA في مقاتلة الشبح F-22 Raptor ، مما يوفر إمكانات استثنائية للكشف عن الهدف وتتبعه.​
  • SAAB: طورت SAAB ، وهي شركة طيران ودفاع سويدية ، أنظمة رادار AESA ، بما في ذلك رادار Saab RAVEN. RAVEN هو رادار AESA صغير الحجم وخفيف الوزن مصمم للطائرات المقاتلة ويوفر درجة عالية من الوعي بالأوضاع والتتبع متعدد الأهداف.​

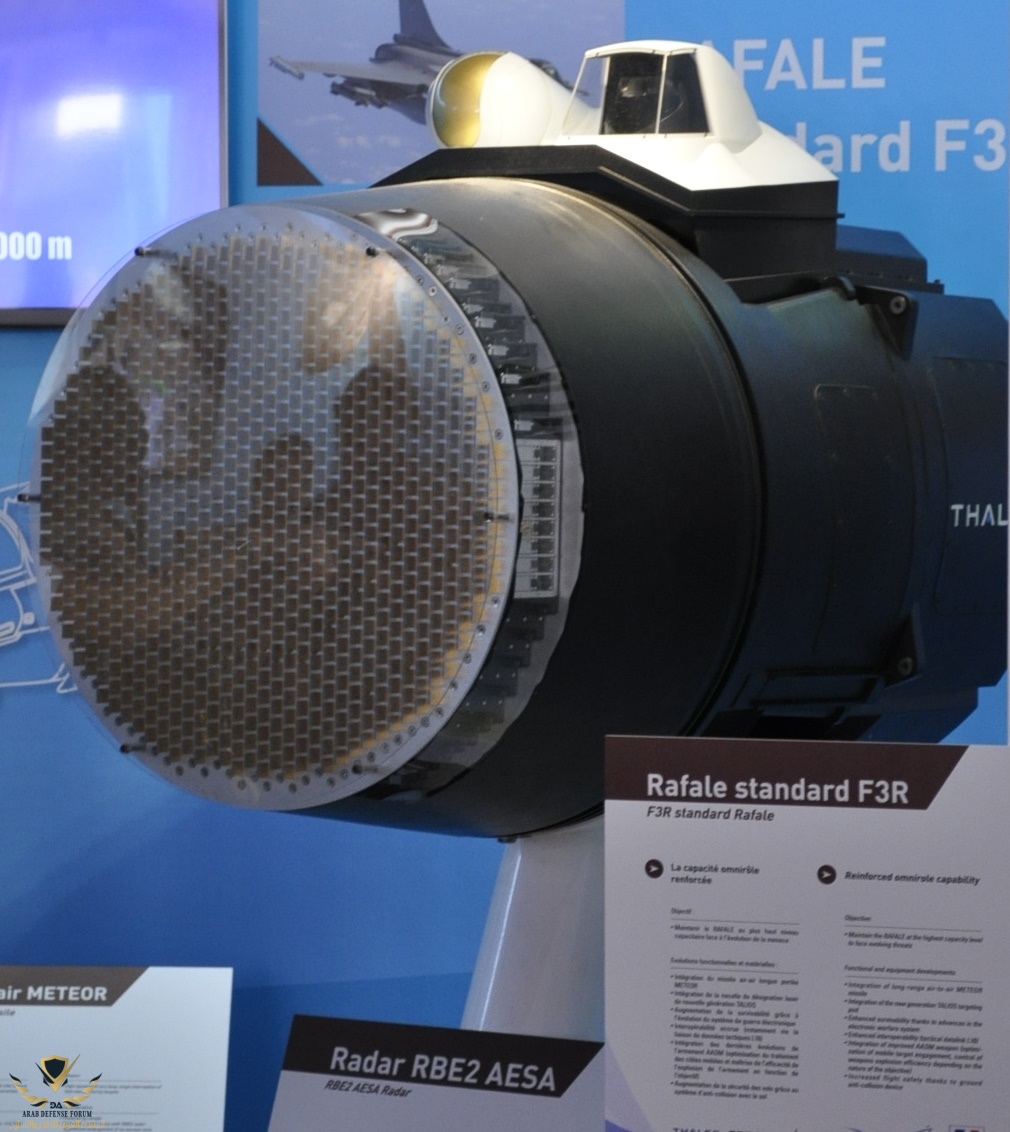

  • مجموعة تاليس: قامت شركة Thales Group ، وهي شركة متعددة الجنسيات متخصصة في حلول الفضاء والدفاع والأمن ، بتطوير أنظمة رادار AESA لمختلف التطبيقات. يتم استخدام رادار RBE2 AESA الخاص بهم في طائرة مقاتلة Dassault Rafale ، مما يوفر قدرات متقدمة جو-جو وجو-أرض.​

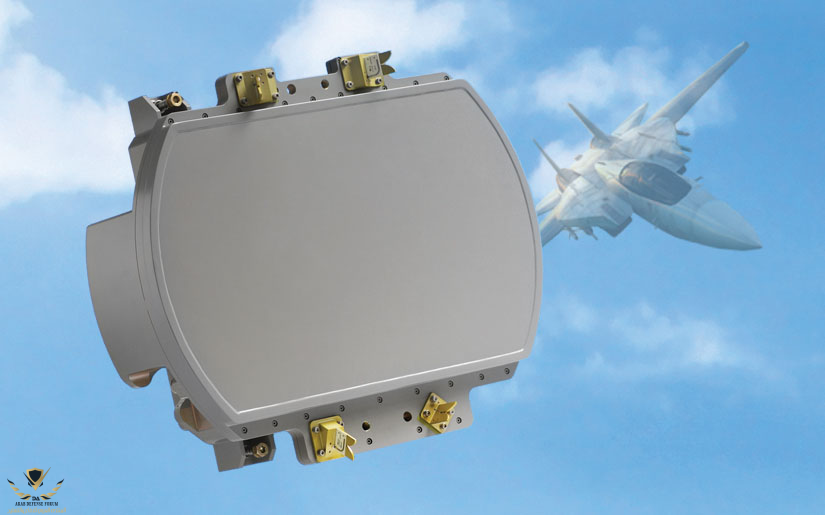

  • أنظمة إلتا: Elta Systems ، وهي شركة تابعة لشركة الصناعات الفضائية الجوية الإسرائيلية ( IAI ) ، هي شركة تصنيع بارزة لأنظمة الرادار ، بما في ذلك تقنية رادار AESA. يتم استخدام رادار EL / M-2052 AESA في منصات الطائرات المختلفة ويوفر ميزات متقدمة مثل رسم الخرائط عالية الدقة ، ومؤشر الهدف المتحرك للأرض ( GMTI ) ، وإمكانيات جو جو.​

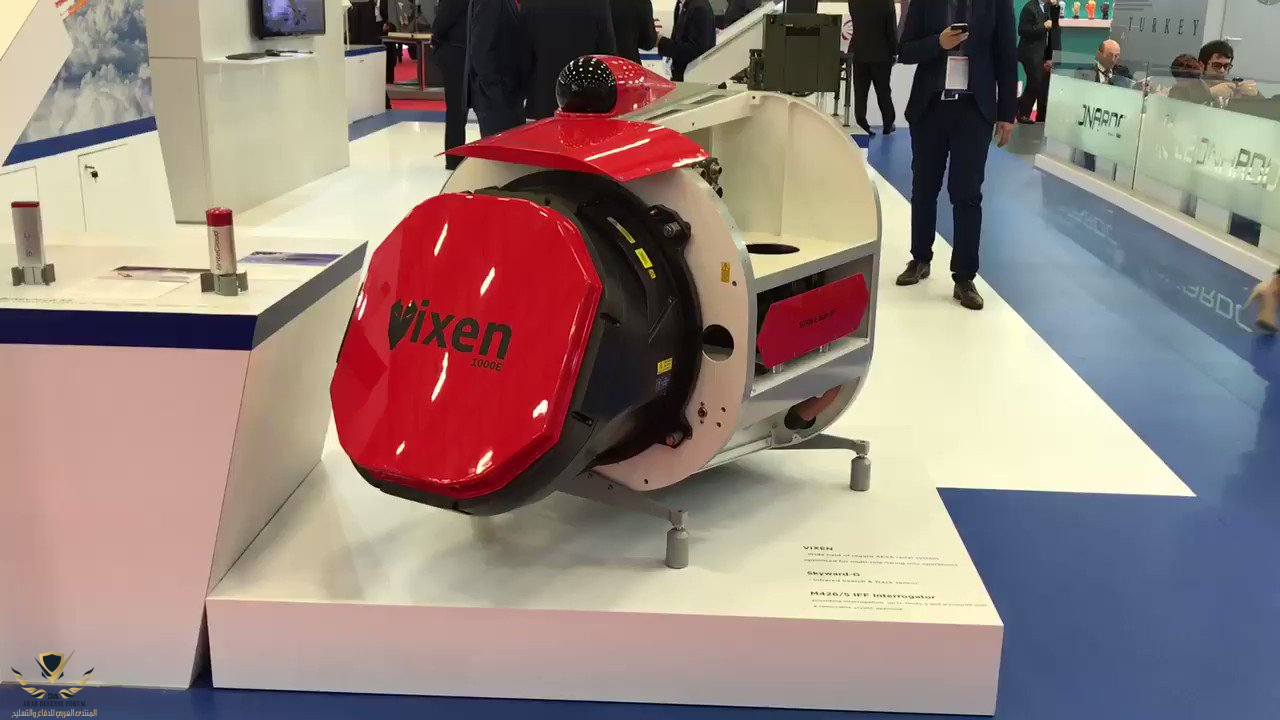

  • ليوناردو: شركة طيران إيطالية ، تنتج ليوناردو أنظمة رادار AESA لمنصات مختلفة. تم تصميم رادار Vixen AESA الخاص بهم للطائرات المقاتلة ، مما يوفر إمكانات متقدمة جو-جو وجو-أرض مع تصوير عالي الدقة وتتبع الهدف.​
مشاهدة المرفق 603260
هذه مجرد أمثلة قليلة على الشركات المصنعة التي تقوم بتطوير وإنتاج أنظمة رادار AESA. كما تعمل الشركات الأخرى الناشئة والناشئة على تطوير تقنية رادار AESA لتلبية الاحتياجات المتطورة للتطبيقات العسكرية والفضائية.​
موضوع أكثر من رائع أخي الكريم جزاك الله عنا كل الخير
وإسمح لي أن أضيف لهذا الموضوع الرائع بعضا من رادارات المقاتلات التي تعمل بتقنية
AESA
منظومة رادارات AESA عامله على المقاتله الروسيه SU-75 تحت مسمى N036 Byelka من تصميم وتصنيع معهد Tikhomirov NIIP الروسي

هذه المنظومه تتكون من خمسة رادارات AESA موزعه على أنحاء SU-57
images (14).jpeg


الرادار الرئيسي داخل أنف الطائره
N036 radar الذي يتكون من 1552 وحدة إرسال و إستقبال ويعمل في الحيز الترددي X-band


راداران على جانبي أنف المقاتله N036-1-01
يحتويان على 800 وحدة إرسال واستقبال وكلا الراداران يعملان في الحيز الترددي X-band
images (9).jpeg


راداران على جناحي المقاتله

N036L-1-01 يعملان في الحيز الترددي
L-pand
images (16).jpeg



اشكرك على الاضافة المفيدة
نسيتها سهوا صراحة
اي طمال في الموضوع فهو من الله و توفيقه و اي سهو فهو مني
موضوع أكثر من رائع أخي الكريم جزاك الله عنا كل الخير
وإسمح لي أن أضيف لهذا الموضوع الرائع بعضا من رادارات المقاتلات التي تعمل بتقنية
AESA
منظومة رادارات AESA عامله على المقاتله الروسيه SU-75 تحت مسمى N036 Byelka من تصميم وتصنيع معهد Tikhomirov NIIP الروسي

هذه المنظومه تتكون من خمسة رادارات AESA موزعه على أنحاء SU-57

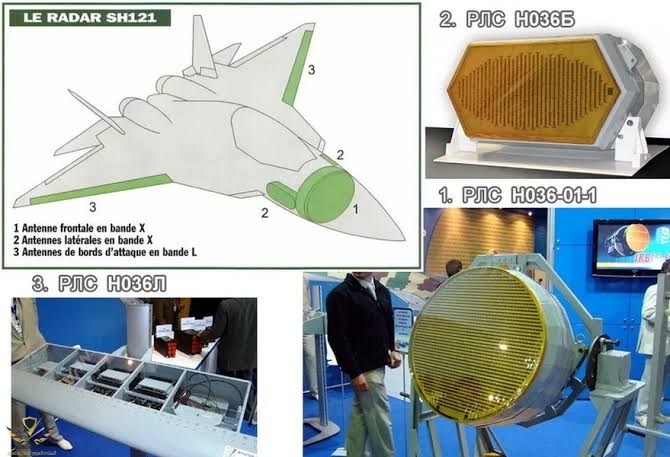

مشاهدة المرفق 603270

الرادار الرئيسي داخل أنف الطائره
N036 radar الذي يتكون من 1552 وحدة إرسال و إستقبال ويعمل في الحيز الترددي X-band

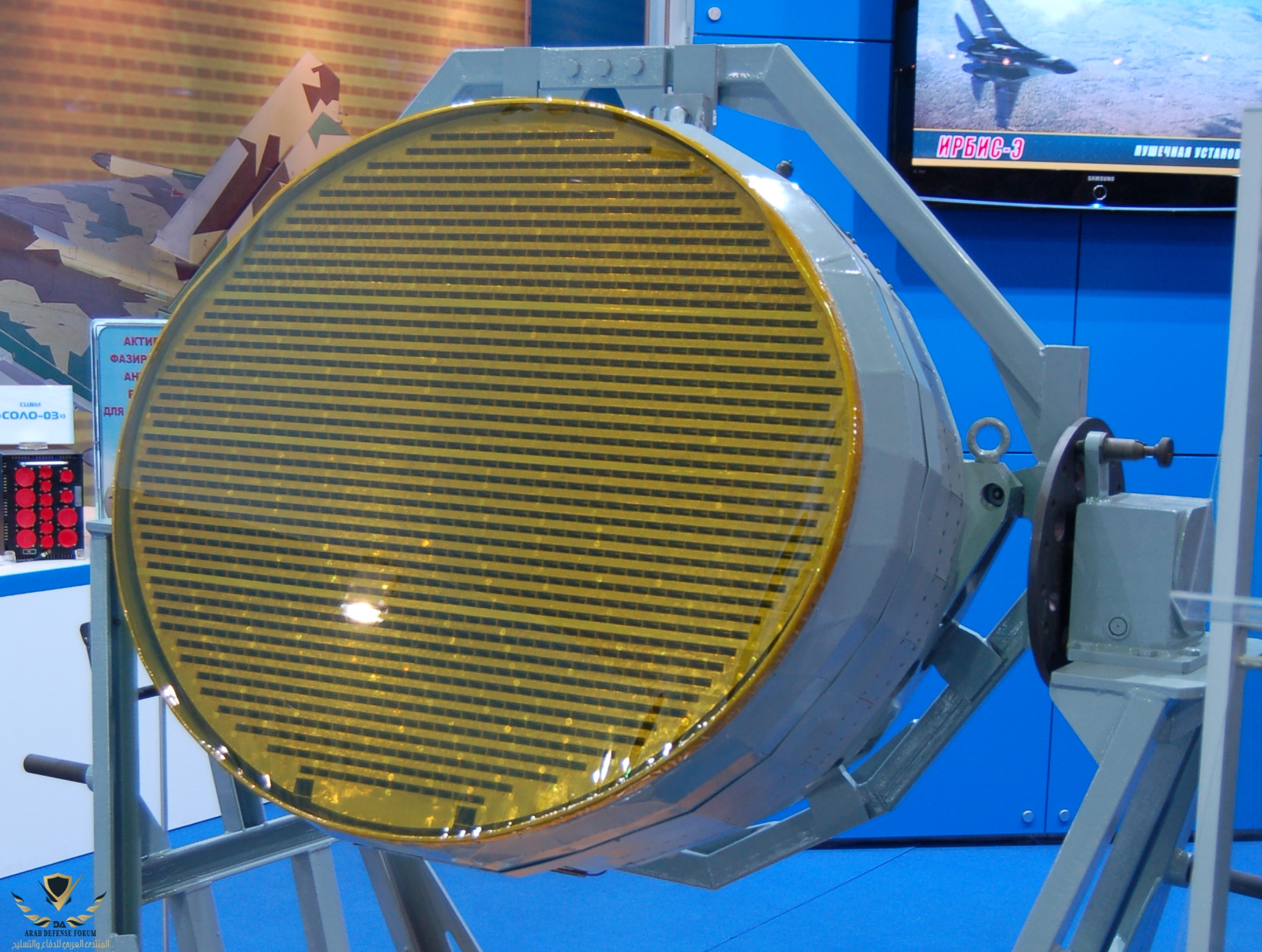

مشاهدة المرفق 603271

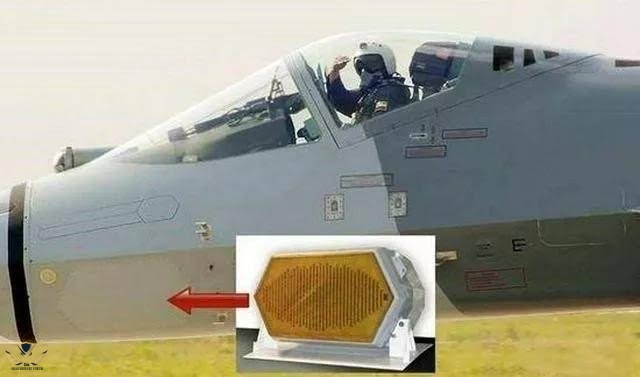

راداران على جانبي أنف المقاتله N036-1-01
يحتويان على 800 وحدة إرسال واستقبال وكلا الراداران يعملان في الحيز الترددي X-band
مشاهدة المرفق 603272

راداران على جناحي المقاتله

N036L-1-01 يعملان في الحيز الترددي
L-pand

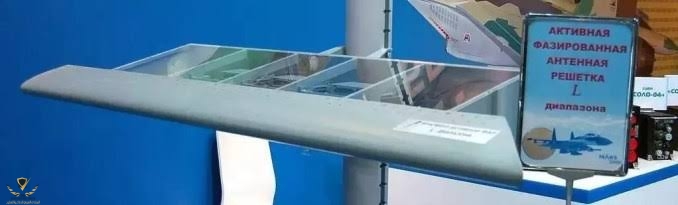

مشاهدة المرفق 603273


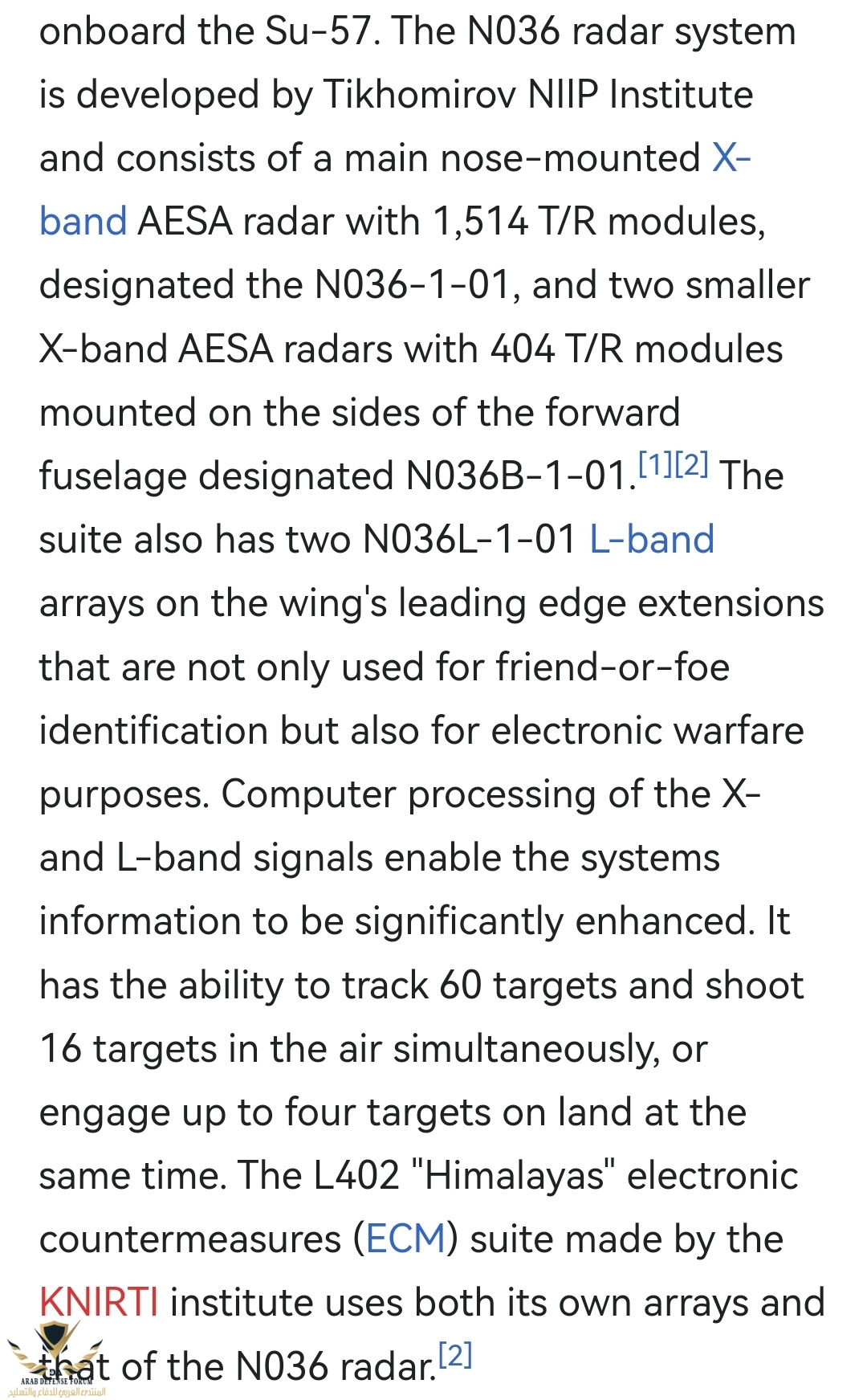

مشاهدة المرفق 603274

اشكرك على الاضافة المفيدة
نسيتها سهوا صراحة
اي طمال في الموضوع فهو من الله و توفيقه و اي سهو فهو مني
زادك الله من فضله وكرمه أخي الكريم
واسمح لي بأن أضيف هذه المشاركه لو تكرمت


رادار

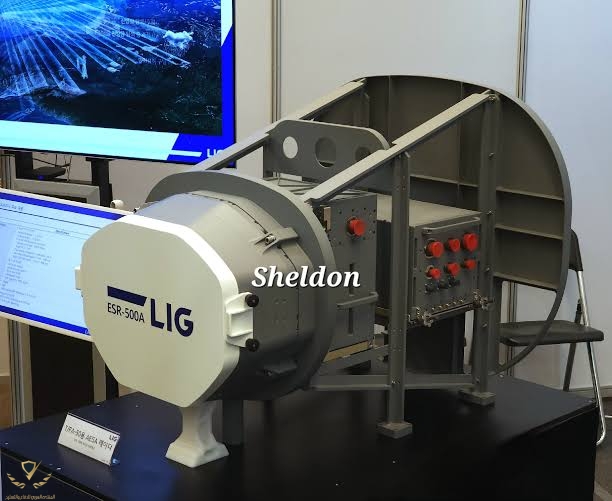

ESR-500A Radar

images (17).jpeg

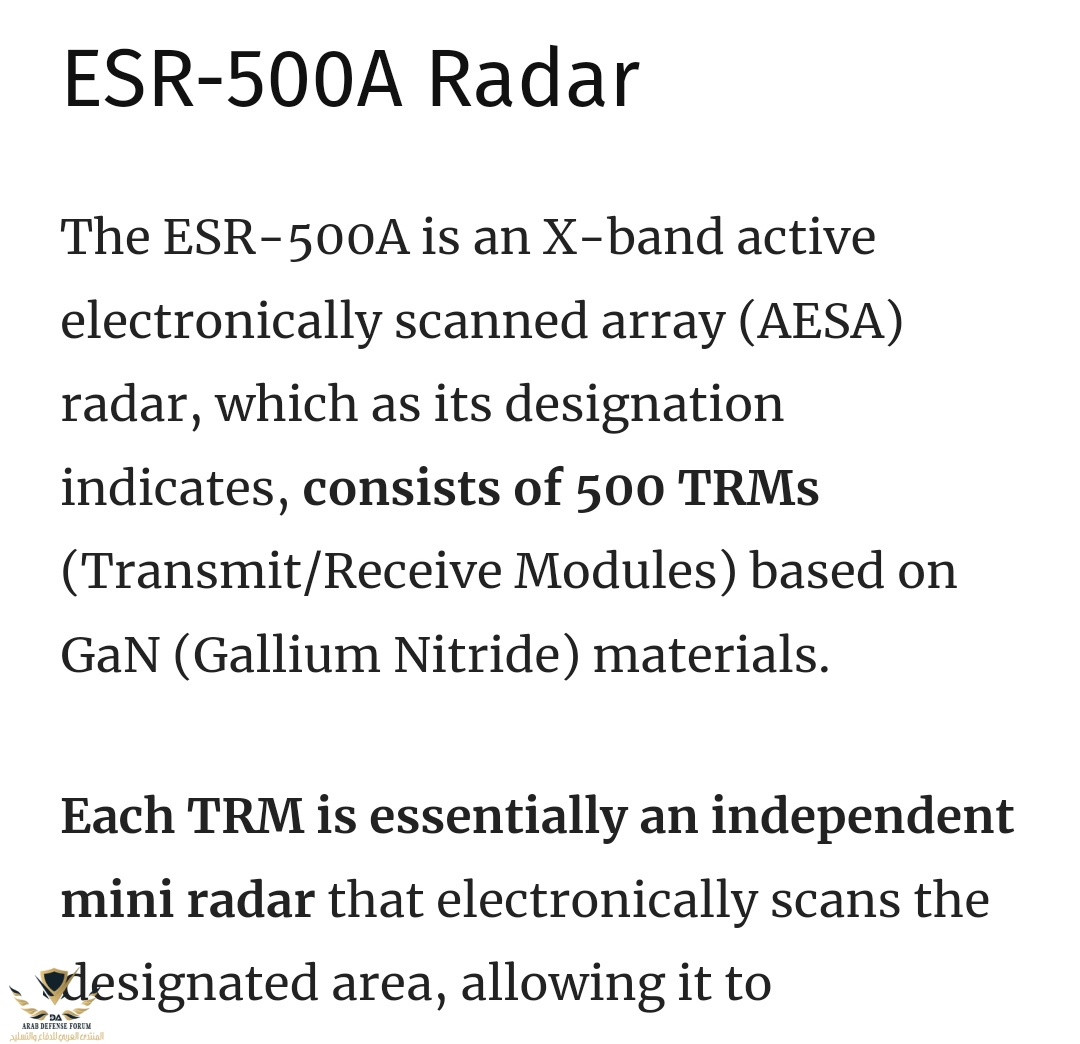

الكوري جنوبي وهو رادار AESA يتكون من ٥٠٠ وحدة إرسال و إستقبال وسيعمل على الطائره المقاتله FA-50

ويعمل بتقنية نيتريد الجاليوم والقادر على تحمل درجات حرارة عالية ويوفر نقلا ممتازا للتيار الكهربائي
images (18).jpeg

الرادار إنتاج مشترك بين
Korea Aerospace Industries, LIG Nex1

أسمح لي بالأضافة

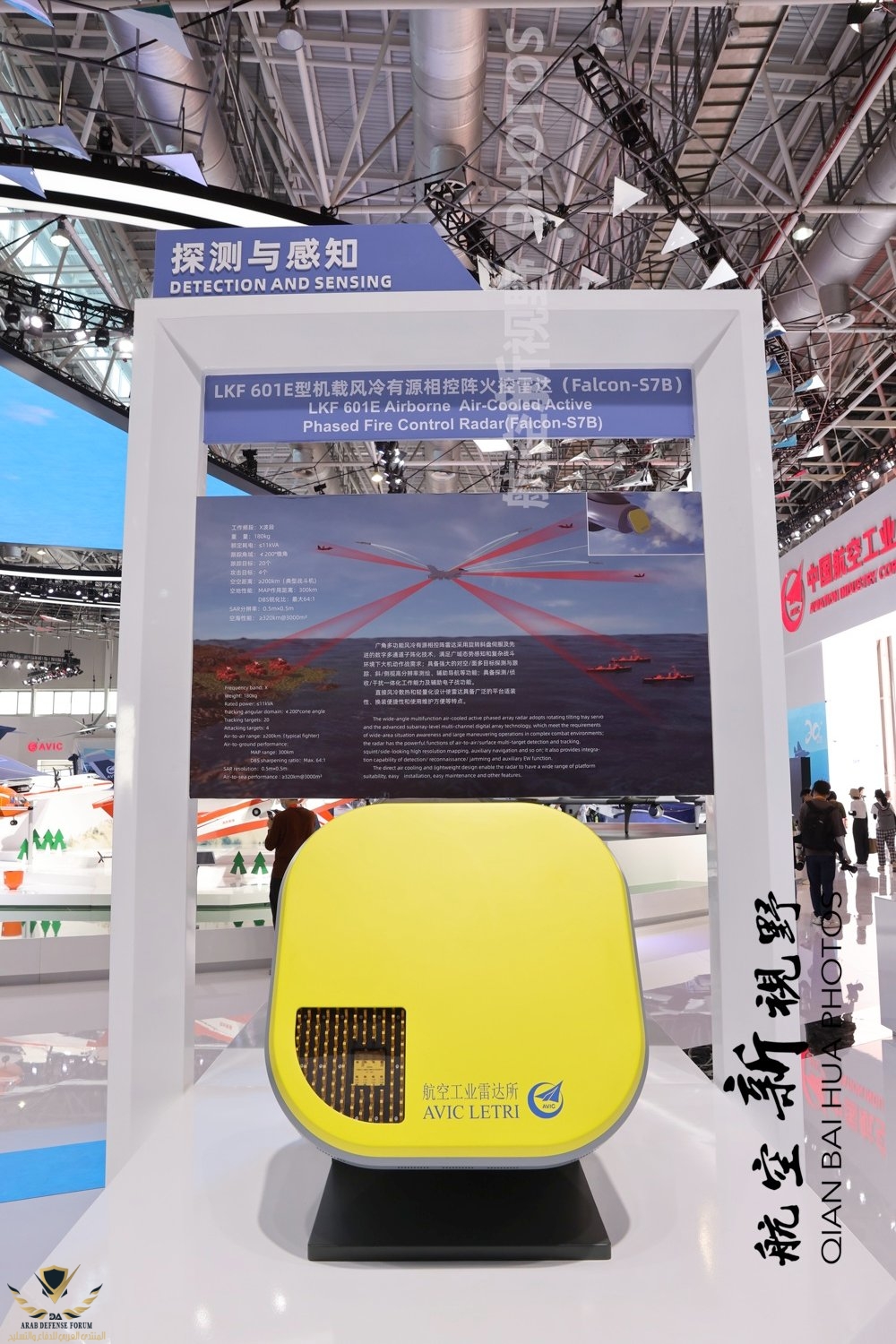

رادار LKF601E من AVIC الصينية

رادار AESA مبرد بالهواء بوزن 180kg

864 وحدة ارسال و استقبال T-R Moudels

يمتلك مدى 200km في وضع A-A ضد الطائرات المقاتلة ذات الحجم النموذجي

و مدى 300km في وضع A-G

SAR Resolution 0.5m


القدرة على تتبع 20 هدف و الاشتباك مع 4 في نفس الوقت


موضوع رائع و اضافات رائعة من الاعضاء و حابب اضيف فديو يوضح عيوب الرادار


موضوع جميل، مرتب و شامل. شكرا جزيلا لك.
>

*خارج عن موضوع AESA

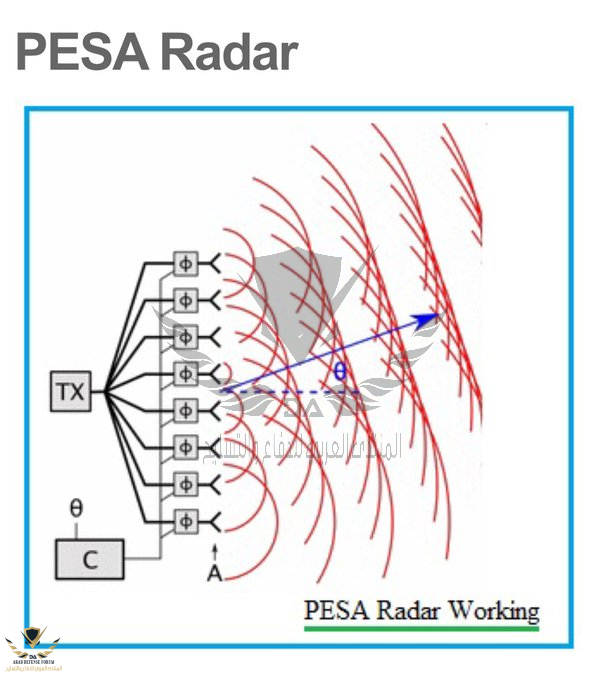

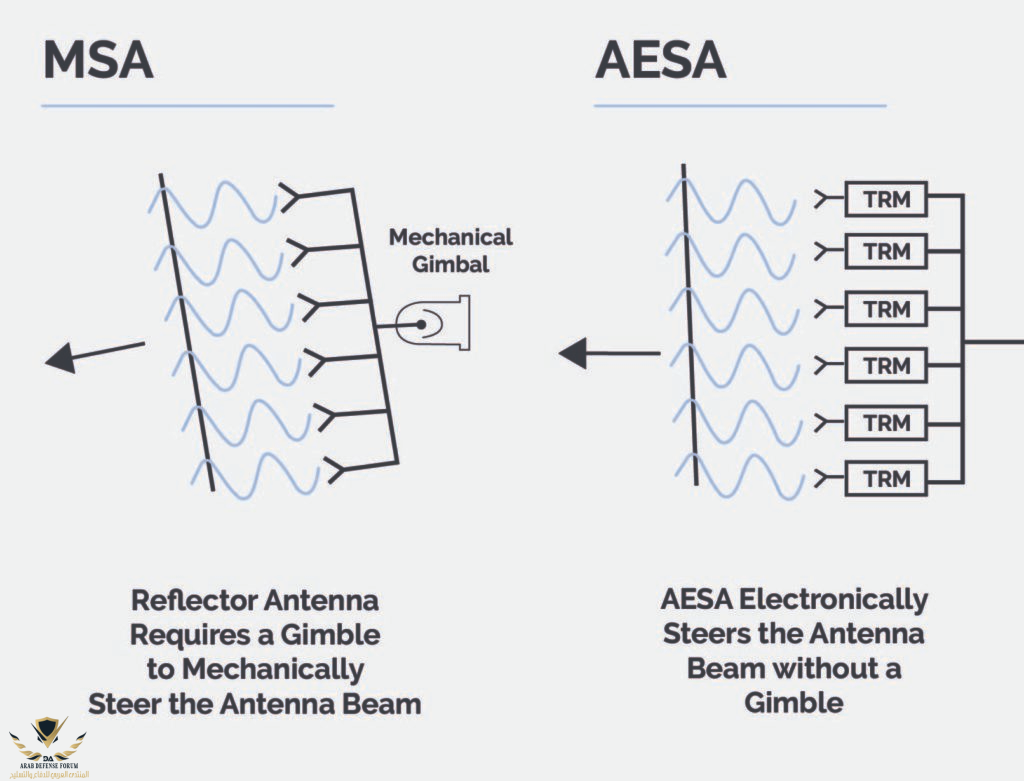

الصورة توضح تقنية ال Phase shifting في رادار PESA من أجل المسح الإلكتروني، حيث يتم إرسال الإشارات من T/R لل Antennas بشكل متأخر تدريجيا عن بعضها من أجل توجيه شعاع الرادار في اتجاه معين دون تحريك ال Antennas. عكس رادارات المسح الميكانيكي التي يتم فيها تحريك Antennas ميكانيكيا في اتجاه معين من أجل توحيه الشعاع. طبعا الفرق بين الرادارين هو سرعة المسح التي يتفوق فيها رادار المسح الإلكتروني.

*فيما يتعلق ب AESA

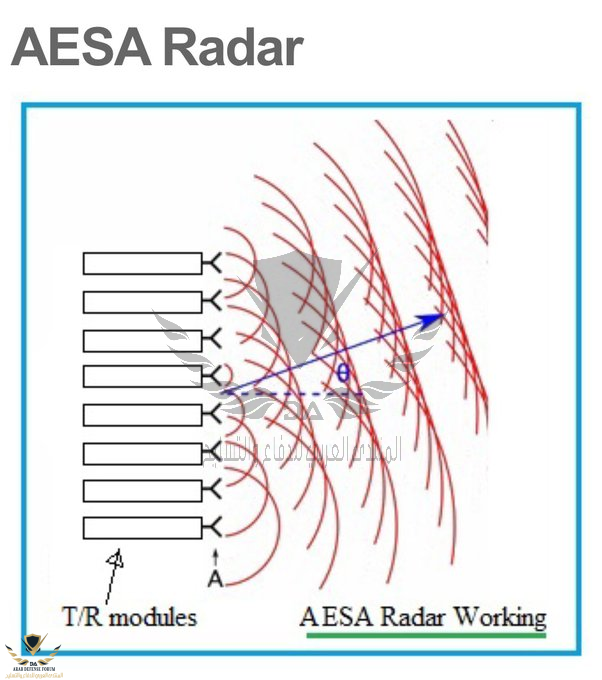

إضافة لما ذكرت في موضوعك أخي. ما يميز هذه الرادارات هو أن لكل Antenna يوجد T/R Module خاص بها. عكس PESA التي تعتمد على T/R واحد لكل ال Antennas. و بالتالي أي عطل في T/R الخاص ب رادار PESA (وهو أمر وارد جدا في هذه الرادارات نظرا للكم الهائل من الإشارات التي تمر من مكان واحد) سيفقد معه الرادار العمل بشكل كلي، بالمقابل ممكن أن يستمر رادار AESA في العمل حتى ولو حدث عطل في T/R معين و لن يؤثر على عمل باقي الوحدات، ويمكن إصلاحه بسرعة لاحقا.

عودة
أعلى
