M02 مدفع رشاش

[Jabbber]

Coyote

M02
12.7x108mm

* مدفع رشاش عالي الاداء مصنوع في صربيا من قبل شركه zastava ويعمل بالغاز

* كانت بدايه أنتاجه عام 2002

* يستطيع السلاح ضرب مختلف أنواع الاهداف الارضيه وحتى المركبات خفيفه التدريع وكذلك الاهداف البحربه والجويه حتى مسافه 2000متر كحد أقصى

* يعمل المدفع M 02 في جميع البيئات و المناخ
وشهد أستعمالا واسعا خلال الأزمه السوريه

* بالأمكان رفع المدفع حتى 70 درجه لضرب الاهداف الجويه

* المدفع الرشاش يتم تثبيته على حامل ثلاثي يوفر أستقرار تام أثناء الإطلاق ويمكن تثبيته وتكيفه بسهوله مع مختلف أنواع المنصات أو التضاريس

* يحتوي المدفع الرشاش على زناد ومقبض يمكنها من الحصول على أطلاق ناردقيق.

*بالأمكان تجهيز المدفع بمنظار بصري يتم من خلاله التصويب على الهدف مما يزيد من الدقه


* السبطانه مصنوعه بالصقل البارد ومطلي بالداخل بالكروم مما يعزز من متانه السلاح وتحمل شديد لأطلاق آلاف الطلقات


*طقم الرشاش مجهز بسبطانه أضافيه للاحتياط يستعمل عند الرغبه في أستبدال السبطانه للتبريد بعد الإطلاق الكثيف وبالامكان نزع السبطانه بسهوله وبسرعه

*يتم أخراج فوارغ الطلقات الى الامام مما يزيد من سلامه الرامي والمحيطين به .

* الفوهه مجهزة بمانع وميض يعمل على تقليل الوميض الناتحه أثناء الأطلاق ويعمل كذلك على تشتيت الغاز مما يقلل من فرصه كشف نقطه الأطلاق

*العيار 12.7ملم
* وزن السلاح 48.8 كلغ ووزن الحامل الثلاثي 24 كلغ
*السلاح مجهز بصندوق يحوي 60 طلقه بوزن 3كلغ
* طول السلاح الكلي 1970ملم
*طول السبطانه 1100 ملم
* سرعه الفوهه 820 م/ث
*معدل أطلاق النار 700طلقه /الدقيقه
*المدى الفعال حتى 1500متر


Jabbber​



[Jabbber]

أحد المواقع تذكر أنه المعارضه السوريه حصلت على هذا السلاح عن طريق المملكه العربيه السعودية عن طريق وسيط بلغاري تم من خلاله شراء الشحنات وبتغاضي من الحكومه الصربيه

ونفس الموقع يذكر عن رضى أفراد المعارضه بأداء هذا السلاح وكذلك يستخدم هذا السلاح من طرف الجيش السوري وقد غنمت منه المعارضه



[Jabbber]



[df-tiger]

Coyote
مشاهدة المرفق 256867

M02
12.7x108mm

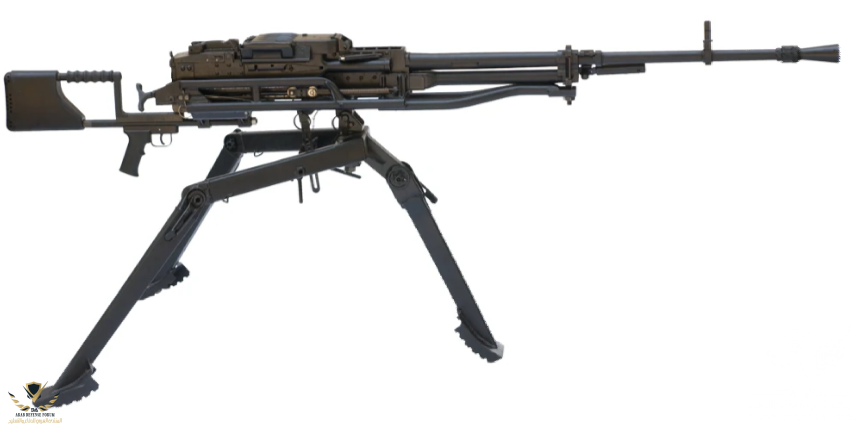

مشاهدة المرفق 256868
* مدفع رشاش عالي الاداء مصنوع في صربيا من قبل شركه zastava ويعمل بالغاز
مشاهدة المرفق 256869

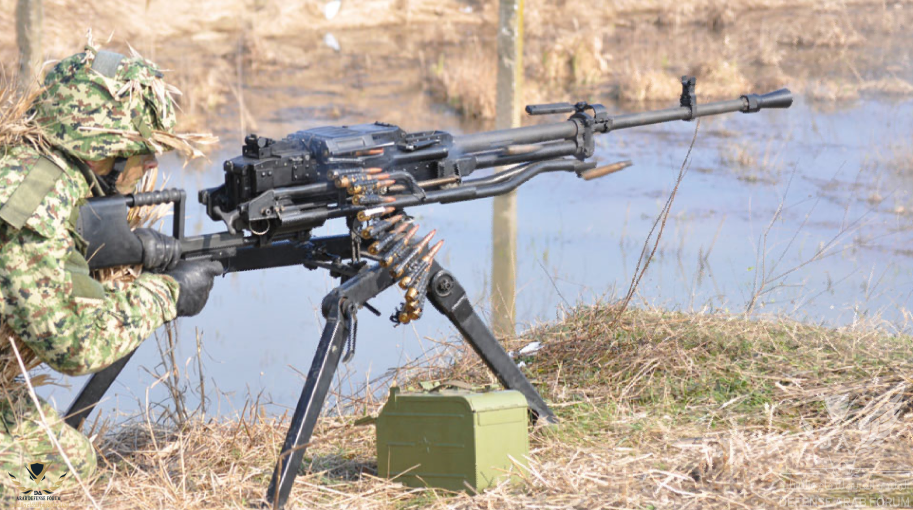

* كانت بدايه أنتاجه عام 2002

مشاهدة المرفق 256870

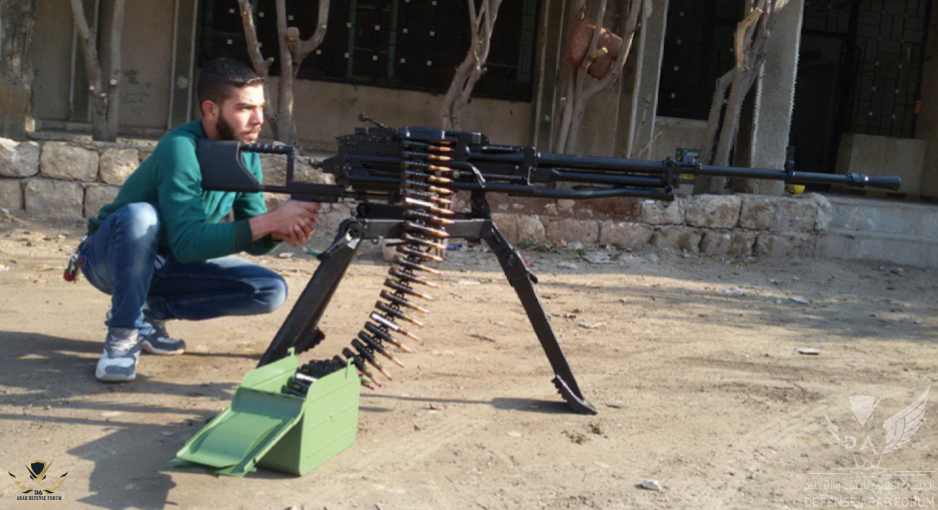

* يستطيع السلاح ضرب مختلف أنواع الاهداف الارضيه وحتى المركبات خفيفه التدريع وكذلك الاهداف البحربه والجويه حتى مسافه 2000متر كحد أقصى

مشاهدة المرفق 256871
* يعمل المدفع M 02 في جميع البيئات و المناخ
وشهد أستعمالا واسعا خلال الأزمه السوريه

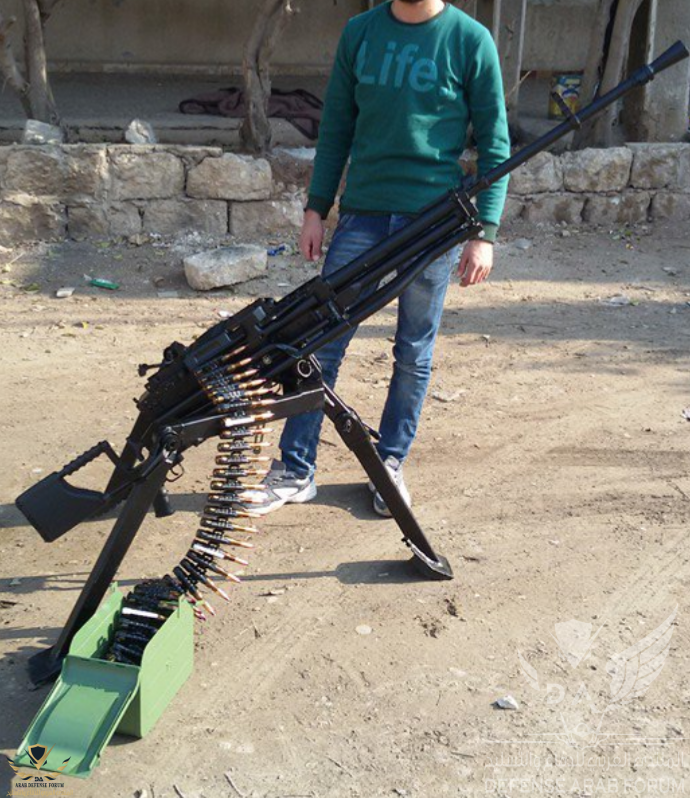

مشاهدة المرفق 256872
* بالأمكان رفع المدفع حتى 70 درجه لضرب الاهداف الجويه

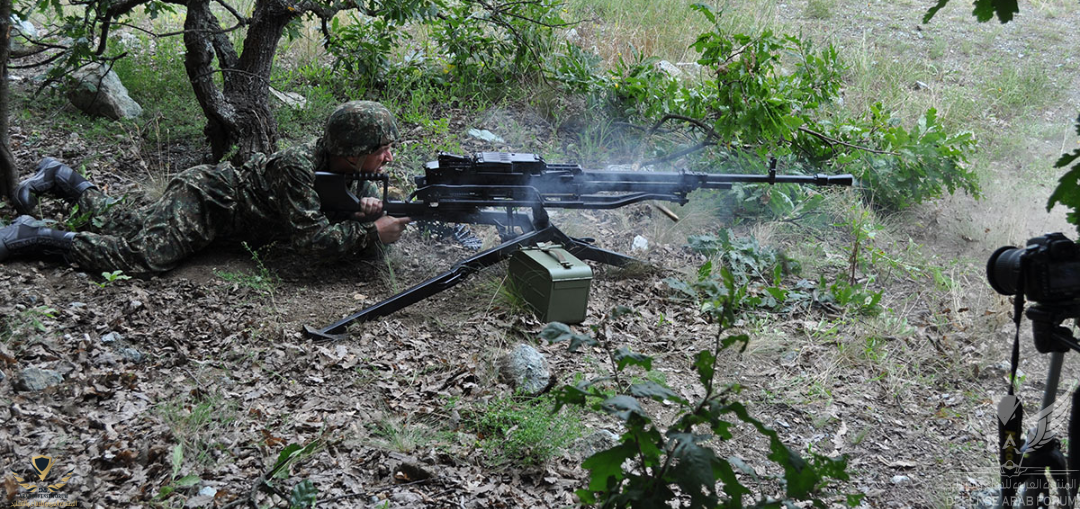

مشاهدة المرفق 256873

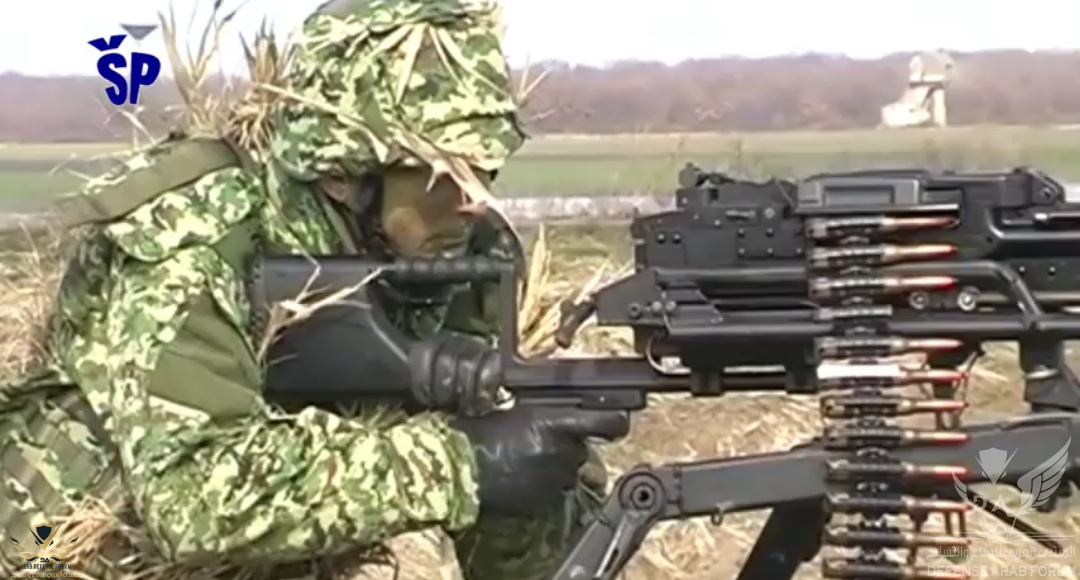

* المدفع الرشاش يتم تثبيته على حامل ثلاثي يوفر أستقرار تام أثناء الإطلاق ويمكن تثبيته وتكيفه بسهوله مع مختلف أنواع المنصات أو التضاريس

مشاهدة المرفق 256874
* يحتوي المدفع الرشاش على زناد ومقبض يمكنها من الحصول على أطلاق ناردقيق.

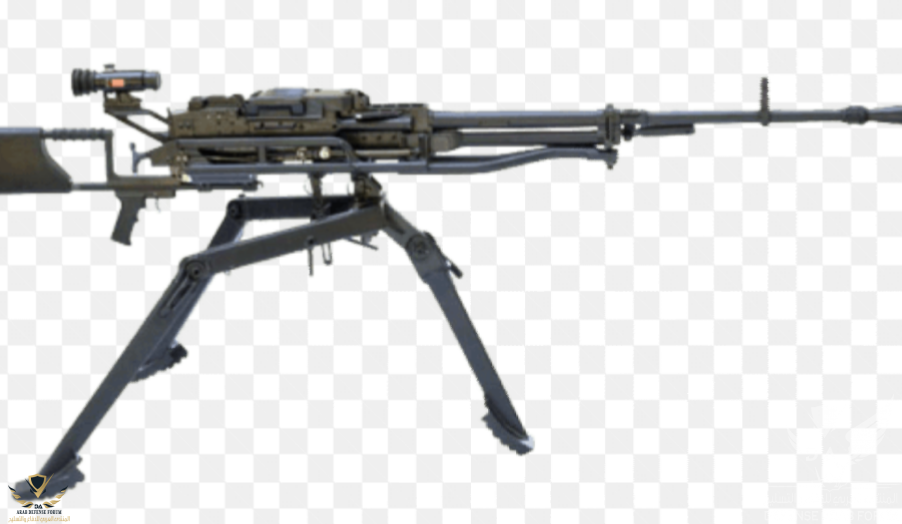

مشاهدة المرفق 256875
*بالأمكان تجهيز المدفع بمنظار بصري يتم من خلاله التصويب على الهدف مما يزيد من الدقه


* السبطانه مصنوعه بالصقل البارد ومطلي بالداخل بالكروم مما يعزز من متانه السلاح وتحمل شديد لأطلاق آلاف الطلقات


*طقم الرشاش مجهز بسبطانه أضافيه للاحتياط يستعمل عند الرغبه في أستبدال السبطانه للتبريد بعد الإطلاق الكثيف وبالامكان نزع السبطانه بسهوله وبسرعه

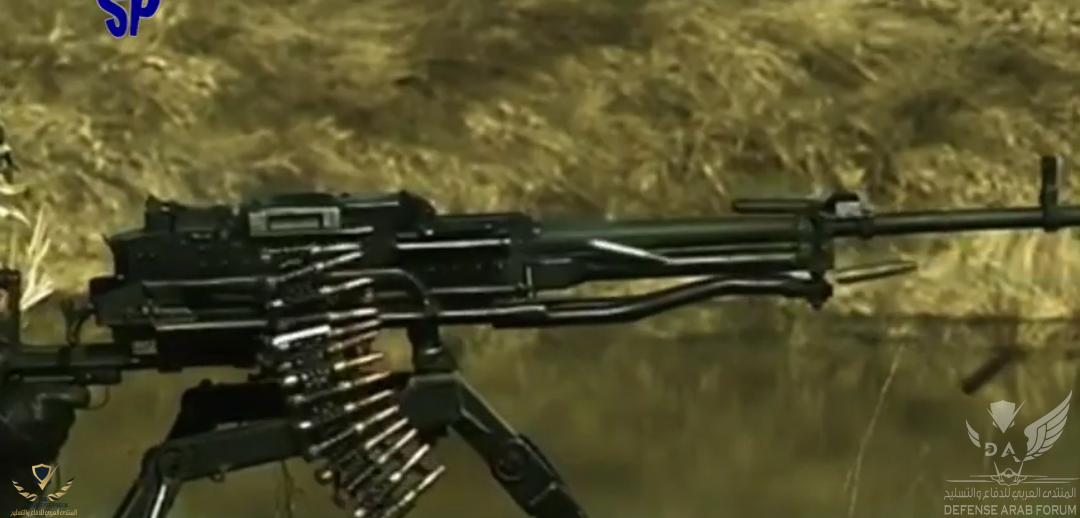

مشاهدة المرفق 256876

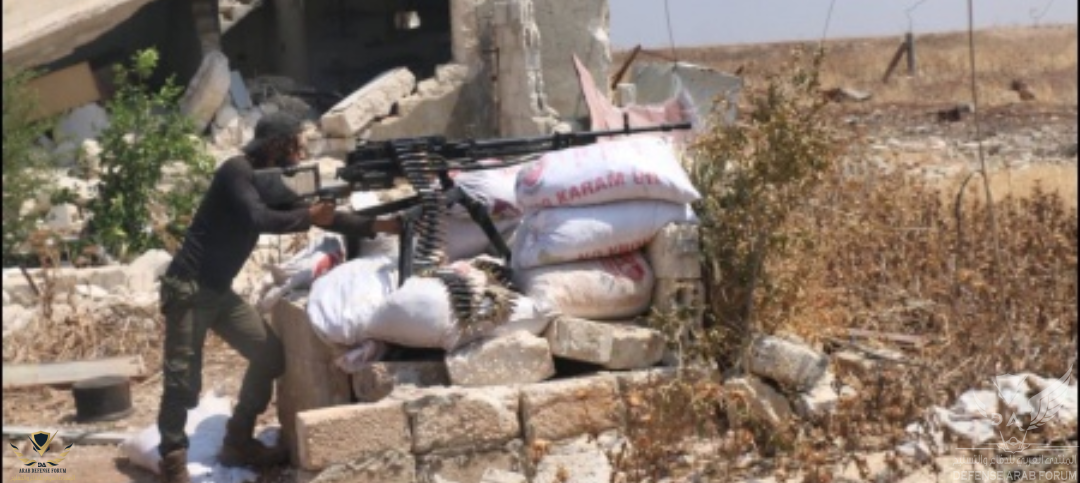

*يتم أخراج فوارغ الطلقات الى الامام مما يزيد من سلامه الرامي والمحيطين به .

مشاهدة المرفق 256878

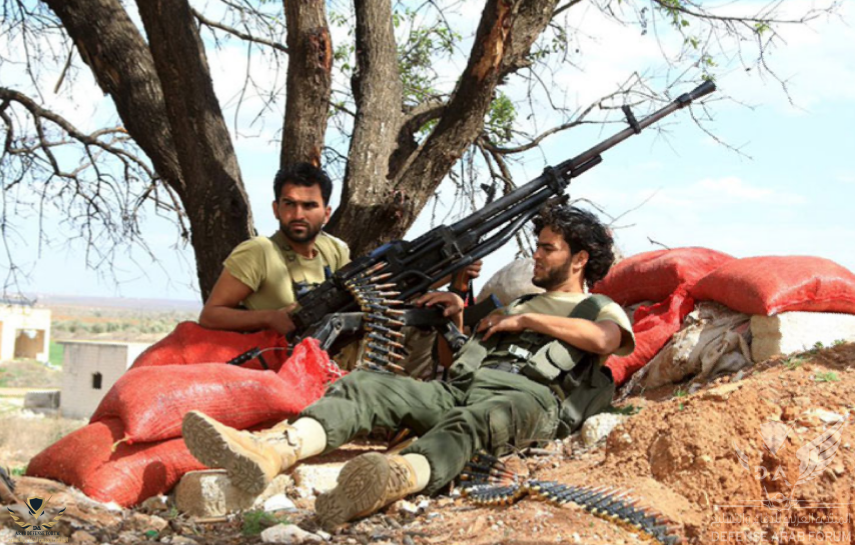

* الفوهه مجهزة بمانع وميض يعمل على تقليل الوميض الناتحه أثناء الأطلاق ويعمل كذلك على تشتيت الغاز مما يقلل من فرصه كشف نقطه الأطلاق
مشاهدة المرفق 256877

*العيار 12.7ملم
* وزن السلاح 48.8 كلغ ووزن الحامل الثلاثي 24 كلغ
*السلاح مجهز بصندوق يحوي 60 طلقه بوزن 3كلغ
* طول السلاح الكلي 1970ملم
*طول السبطانه 1100 ملم
* سرعه الفوهه 820 م/ث
*معدل أطلاق النار 700طلقه /الدقيقه
*المدى الفعال حتى 1500متر


Jabbber​

نسخة من رشاش kord



[كود المحبة]

دوشكا بوجه ثاني



[night fury]

يوجد اصدار امريكي مثله بنفس العيار نسيت اسمه بس.



[Ozone]

12.7x108mm

الناتو 99×12.7

الشرقي 101×12.7

الا يمكن اعتبار ان استخدام مقاس مختلف للذخيره مشكله وعيب في السلاح



[DAGGER]

اليمن من ضمن المستخدمين ​



[anwaralsharrad]

الرشاش الصربي نسخة عن السلاح الروسي المتقادم NSV وليس الأحدث الكورد Kord !!! الرشاش الآلي NSV (اختصاراً لأسماء مصمميه Nikitin-Sokolov-Volkov) من عيار 12.7 ملم، بوشرت أعمال تطويره في عام 1969 من قبل مكتب البحث والتطوير المركزي لأسلحة الصيد والرياضة TsKIB SOO في مدينة تولا Tula، حيث صمم السلاح لاستبدال الرشاش الأقدم DShK-38 ودخل الخدمة بعد ذلك مع الجيش السوفييتي العام 1971. هو في الحقيقة كان أخف وزنا من سابقه ، خصوصا في النسخة الداعمة للمشاة . فعلى قاعدته الثلاثية ومع شريط من 50 طلقة كان وزن السلاح NSV أقل بنحو 100 كلغم من مثيله DShKM على قاعدته ذات العجلات وبنفس كمية الذخيرة، لذا جرى إقحامه سريعاً على الدبابات السوفيتية، بالإضافة إلى وحدات المشاة كسلاح دعم ثقيل وفي بعض الوحدات كسلاح مضاد للطائرات قصير المدى.

النسخة المخصصة للدبابات حملت التعيين NSVT (حيث يشير الحرف T لكلمة دبابة بالروسية) وتزن هذه نحو 25 كلغم، مع معدل نيران نظري يبلغ نحو 700-800 ط/د، ومدى أقصى تجاه الأهداف الجوية والبرية يبلغ نظرياً 1500-2000 م، علماً أن نمط الرمي الآلي هو فقط المتاح للمشغل، ويمكن عند الضرورة استبدال وتغيير السبطانة التي تبرد بالهواء بشكل سريع في ساحة الميدان (تجويف السبطانة مطلي بطبقة سميكة نسبياً من الكروم chrome plating لإطالة العمر التشغيلي).



[anwaralsharrad]

الناتو 99×12.7

الشرقي 101×12.7

فقط تصحيح، العيار الشرقي 12.7×108 ملم وليس 12.7×101 ملم !!! خراطيش الذخيرة القياسية 12.7×108 ملم تتوفر بعدة أنماط، أهمها الأنواع المضادة للدروع مثل B-32 (الحارق الخارق للدروع بالصميم الفولاذي)، BZT-44 (الخارق للدروع بالخطاط الحارق) وBS (الحارق الخارق للدروع بالصميم الخزفي المصلد). النوع الأخير الأحدث BS صمم في أواخر السبعينات عندما أصبح واضحاً أن الذخيرة الخارقة للدروع B-32 لم تعد كافية للتعامل مع ناقلات الجنود والعربات المصفحة الحديثة. يبلغ وزن المقذوف الخارق للدروع في هذه الطلقة 55.5 غرام، ويمكن إطلاقه بسرعة فوهة تتراوح ما بين 815 و820 م/ث.



[anwaralsharrad]

مشاهدة المرفق 256876

*يتم أخراج فوارغ الطلقات الى الامام مما يزيد من سلامه الرامي والمحيطين به .​

صورة جميلة تتحدث عن آلية إشتغال السلاح !! يعمل الرشاش NSVT وفق آلية ميكانيكية بسيطة يطلق عليها "مكبس الغاز طويل الشوط" long stroke gas piston، حيث يثبت المكبس ميكانيكيا إلى مجموعة المزلاج ويتحرك خلال كامل دورة التشغيل (نظام الغاز يتضمن حجرة غاز حدد مكانها أسفل السبطانة، مع منظم الغاز ومكبس غاز طويل الشوط موصول بناقل المزلاج). عملية التغذية بالذخيرة تؤمن من خلال شريط معدني فولاذي belt-fed في صندوق على الجانب الأيمن من السلاح يحتوي على 50 طلقة جاهزة للرمي، حيث تقذف الخراطيش المستهلكة للأمام خلال أنبوب قصير حدد مكانه إلى اليمين من السبطانة.



[Alwafd]

مثل البروانق الأمريكي عيار 50



[Jabbber]

الرشاش الصربي نسخة عن السلاح الروسي المتقادم NSV وليس الأحدث الكورد Kord !!! الرشاش الآلي NSV (اختصاراً لأسماء مصمميه Nikitin-Sokolov-Volkov) من عيار 12.7 ملم، بوشرت أعمال تطويره في عام 1969 من قبل مكتب البحث والتطوير المركزي لأسلحة الصيد والرياضة TsKIB SOO في مدينة تولا Tula، حيث صمم السلاح لاستبدال الرشاش الأقدم DShK-38 ودخل الخدمة بعد ذلك مع الجيش السوفييتي العام 1971. هو في الحقيقة كان أخف وزنا من سابقه ، خصوصا في النسخة الداعمة للمشاة . فعلى قاعدته الثلاثية ومع شريط من 50 طلقة كان وزن السلاح NSV أقل بنحو 100 كلغم من مثيله DShKM على قاعدته ذات العجلات وبنفس كمية الذخيرة، لذا جرى إقحامه سريعاً على الدبابات السوفيتية، بالإضافة إلى وحدات المشاة كسلاح دعم ثقيل وفي بعض الوحدات كسلاح مضاد للطائرات قصير المدى.

النسخة المخصصة للدبابات حملت التعيين NSVT (حيث يشير الحرف T لكلمة دبابة بالروسية) وتزن هذه نحو 25 كلغم، مع معدل نيران نظري يبلغ نحو 700-800 ط/د، ومدى أقصى تجاه الأهداف الجوية والبرية يبلغ نظرياً 1500-2000 م، علماً أن نمط الرمي الآلي هو فقط المتاح للمشغل، ويمكن عند الضرورة استبدال وتغيير السبطانة التي تبرد بالهواء بشكل سريع في ساحة الميدان (تجويف السبطانة مطلي بطبقة سميكة نسبياً من الكروم chrome plating لإطالة العمر التشغيلي).

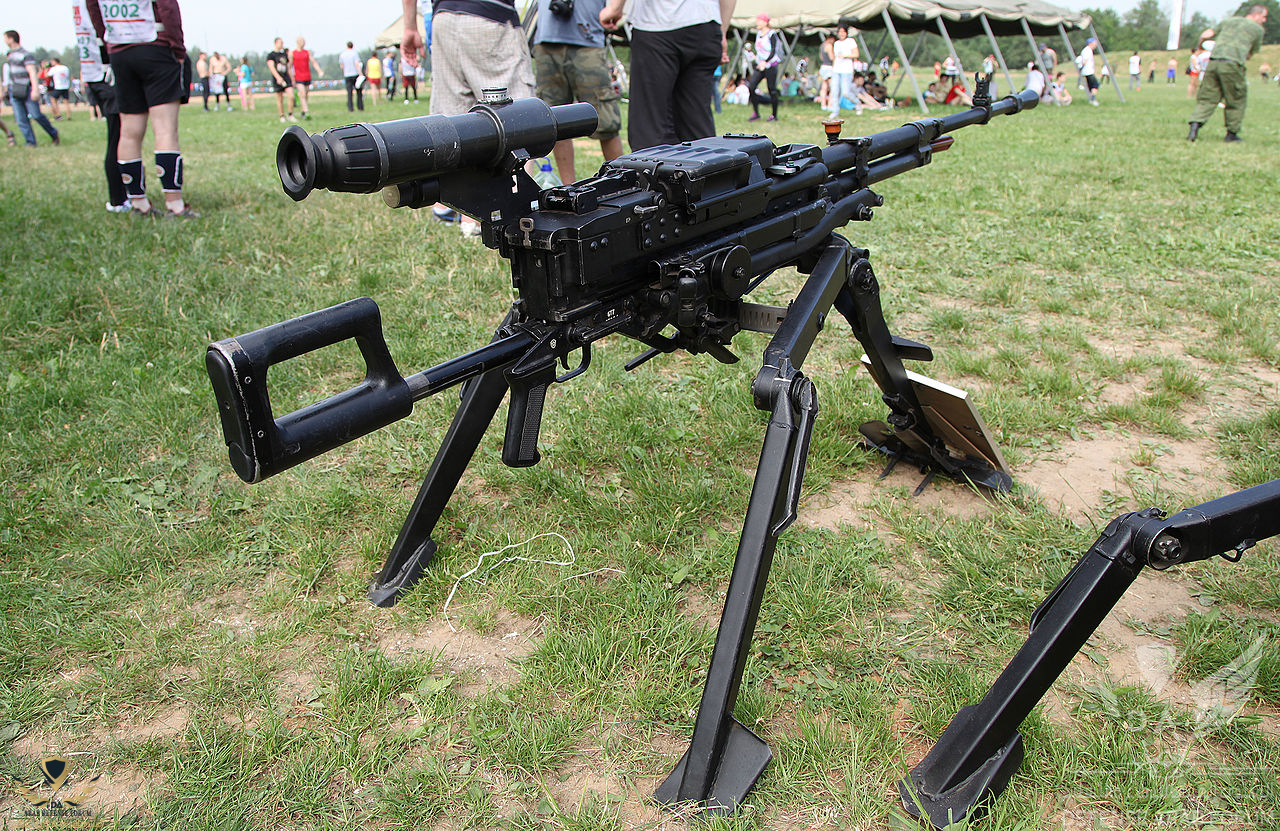

مشاهدة المرفق 256926​

مشاركات رائعه أستاذ أنور



[العزيزي]

اطيب هو او الشيخ



[منسحب]

اطيب هو او الشيخ

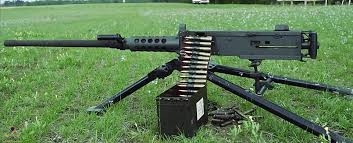

مشاهدة المرفق 257040



[The Night Fury]

الشيخ الشب العجوز خدمة ممتدة زي 747 و ال f15



[anwaralsharrad]

اطيب هو او الشيخ

مشاهدة المرفق 257040​

هذه الصورة تخص الرشاش الثقيل M2 Browning !!! هذا السلاح الذي يتمتع بمواصفات البساطة والفاعلية، بدأت أعمال تطويره في أواخر الحرب العالمية الأولى وتحديداً العام 1918، وذلك بناء على طلب مباشر من الجنرال بيرشنغ Pershing قائد الهيئة الاستطلاعية الأمريكية في أوروبا. أعمال التطوير نفذت بواسطة مصمم الأسلحة الأمريكي الشهير "جون براوننغ" John Browning الذي يعتبر من أكثر مصممي الأسلحة النارية الآلية ونصف الآلية نجاحاً في القرن العشرين، وينسب له نحو 128 براءة اختراع في هذا المجال. النمط الأساس للرشاشة الجديدة بما في ذلك استخدام خراطيش أكبر حجماً وأكثر قوة من العيار 0.5 بوصة (تعادل العيار 12.7 ملم في الشروط المترية) تم إقراره في العام 1921، ليتبنى السلاح رسميا بعد ذلك العام 1923 تحت التعيين M1921. لقد أصبح هذا الرشاش الذي يغذى بشريط طلقات جانبي ويبرد بالماء في بدايته، السلاح الرئيس المضاد للطائرات لكل من سلاح المشاة والبحرية الأمريكية.

في العام 1930 الجيش الأمريكي تبنى نموذج معدل بعض الشيء، حمل التعيين M1921A1، حيث تم التركيز على تطوير السلاح ليناسب أدوار أكثر تعدداً من ذي قبل. تغييرات التصميم الرئيسية نفذت من قبل الدكتور "صموئيل غرين" Samuel G. Green (من مديرية المدفعية)، الذي أعاد تصميم المستقبل الرئيس للسلاح basic receiver (الهيكل الذي توصل به السبطانة السلاح ويضم آلية الإطلاق والتعبئة) بحيث بات بالإمكان استخدامه بالتزامن مع السبطانات المبردة بالماء (تغليف معبأ بالماء water jacket) أو تلك المبردة بالهواء (أنبوب معدني قصير بثقوب متعددة perforated sleeve). صموئيل طور أيضا نظام التغذية بالرصاص belt-feeding ليصبح قابلاً للتطبيق من الجهتين.. تبنى الجيش الأمريكي الرشاشة المحسنة الجديدة وأطلق عليها التعيين M2، لتكون النسخة المضادة للطائرات مبردة بالماء، في حين النسخة الأرضية المثبتة على منصب ثلاثي ستكون مبردة بالهواء وكذلك الأمر بالنسبة لسلاح الطائرات.

ولكون السبطانات الأصلية المبردة بالهواء كانت خفيفة جداً لتزويد درجة نيران ثابتة sustained fire في التطبيقات الأرضية، فإن سبطانات أثقل قدمت لتجاوز هذه النقيصة، ليصبح تعيين السلاح عندها M2HB كاختصار (HB = Heavy Barrel). في العام 1938 سبطانة السلاح أصبحت أكثر طولاً لتوفير طاقة فوهة أعلى ومدى أبعد. ومع هذا الشكل، تم إيقاف جميع نماذج السلاح السابقة من النوع M1921/ M1921A1وسحبها من الخدمة، والاستعاضة عنها بالنموذج M2HB الذي أنتج بأعداد ضخمة أثناء الحرب العالمية الثانية (أنتجت مصانع السلاح الأمريكية نحو مليوني قطعة منه خلال الأعوام 1941-1945، أغلبها للاستخدامات الجوية). بعد الحرب استمر إنتاج M2HB مع استبعاد النسخة المبردة بالماء من السلاح.



[منسحب]

اناا

الشيخ الشب العجوز خدمة ممتدة زي 747 و ال f15
[/QUOTE[]

١٩١٨
