نظرا لما شهدته المنطقه من مواجهات عسكريه خلال العقدين الماضيين والتي كانت عبارة عن مواجهات عسكريه بين تشكيلات نظاميه وتشكيلات قتاليه غير نظاميه هلاميه غير ثابته تتكون من تشكيلات صغيرة تعتمد على الكر والفر كما هو الحال في العراق أو اليمن وحتى أفغانستان بحيث يتطلب الموقف أستعمال مقاتلات أسناد قريب خفيفه ورخيصه ذات قدرات تهديف دقيقه كان لابد من عرض قدرات أحدى تلك المقاتلات الرخيصه والبسيطه والتي شاركت فعليا في دحر عناصر داعش في العراق


L159 ALCA
Advanced Light Combat Aircraft
المقاتله الخفيفه الهجوميه المتقدمه




*مقاتله خفيفه متعددة المهام تستخدم للاسناد القريب والتدريب المتقدم من أنتاح وتطوير الشركه التشيكيه
Aero Vodochody لتوفير متطلبات القوات الجويه التشيكيه و بالتعاون مع شركه BOING والتي أنسحبت لاحقا من الشراكه


* تعتبر تلك المقاتله الوريث الشرعي للمقاتله الخفيفه والشهيرة (Albatros L39) من حيث المهام

L39 تابعه للجيش السوري

* L-39 ظهرت لأول مرة عام 1968

*الطائرة L-159
عبارة عن أشتقاق من طائرة التدريب المتقدم
L_59 Super Albatros


L59 تابعه للقوات الجوية المصريه

* L-59 ظهرت لأول مرة عام 1986 وهي نسخه مطورة من طائرة Albatros L-39 تستخدم للتدريب

*أحتفظت L-59 بأيروديناميكيه L39 مع تحديث الهيكل وأنف أطول وقمرة قيادة مطورة وإلكترونيات طيران متقدمة مع أضافه شاشه عرض رأسيه ومحرك أكثر قوة.


L29

* L-39 ورثت بدورها الخفه والمهام من المقاتله التشيكوسلوفاكيه الخفيفه
(L29 Delfin) التي ظهرت عام 1959 والتي أنتج الآف منها وكانت طائرة التدريب القياسيه لدول خلف وارسو فتلك العائلة الشرقيه الأصل تتميز بالخفه وبأستخدام مزدوج كطائرة تدريب وأسناد قريب


* إذا فالمقاتله L-159 ذات أصول وجذور شرقيه أصيله بالكامل وتم تهجينها بجينات غربيه و أمركيه قويه جدا عن طريق شركه BOING

فالمقاتله عبارة عن هيكل مقاتله شرقيه حيث أختفظت بأيروديناميكا المقاتله L-39 مع بعض التغيير كأطاله الأنف لأستيعاب الرادار و مع محرك واللكترونيات وتسليح غربي أمريكي خالص ونتيجه لهذا التهجين والزواج المؤقت بين BOING و Aero Vodochody ظهرت لنا تلك المقاتله ذات الملامح الامركيه وبقدرات قتاليه لا بأس بها على الورق


* تستطيع المقاتله توفير الدعم الجوي القريب للقوات البريه والقيام بأعمال الاستطلاع التكتيكي والقيام بعمل دوريات حدوديه والدفاع الجوي ، ومكافحة العناصر الارهابيه أو العناصر الغير نظاميه

* توجد نسختان للمقاتله
L159A ذات المقعدالواحد
L159B ذات المقعدين


الأبعاد



* عرض الاجنحه 9.54 متر
* الطول 12.73 متر
* الإرتفاع 4.7متر


التسليح




*تستطيع المقاتله حمل تشكيله من الأسلحة القياسيه المتوافقه مع حلف الشمال الأطلسي مع القدرة على تجهيز الطائرة بخيارات تسليحيه مفتوحه بحسب متطلبات وحاجه الزبون وكذلك أضافه بودات أضافيه للتهديف او الاستطلاع

* تحمل المقاتله حمولات حتى وزن 2340كلغ
*تحوي الطائرة 7 نقاط لتعليق السلاح 3نقاط تحت كل جناح مع نقطه واحدة في الجزء السلفي من الهيكل

تحمل المقاتله بود المدفع المزدوج
2x20mm ZVI Plamen PL-20

تستخدم ضد الاهداف الجويه والارضيه


جو جو




AIM-9 Sidewinder
صاروخ مخضرم غني عن التعريف من أنتاح شركه رايثون الأمركيه قصير المدى
التوجيه: بالأشعه تحت الحمراء يصل الى
المدى: 18 /28كلم حسب الارتفاع
الرأس الحربي: متشظي بوزن 9.5 كلغ
السرعه: 2.5 ماخ


AIM-132 ASRAAM
صاروخ قصير المدى من أنتاج MBDA
التوجيه : بالاشعه تحت الحمراء
الرأس الحربي : متشظي بوزن 10 كلغ
المدى : حتى 18 كلم
السرعه : 3 ماخ


IRIS-T
بالأمكان تجهيز الطائرة بالصاروخ IRIS.T
صاروخ قصير المدى من أنتاج
Diehl BGT Defense وهو من أحدث الصواريخ الغربيه
التوجيه : بالاشعه تحت الحمراء
الرأس الحربي : متشظي
المدى : حتى 25 كلم
السرعه : 3 ماخ


AIM-120 AMRAAM
غير مؤكد


***
جو أرض




AGM-65 Maverick
هو صاروخ جو أرض موجه تكتيكي مخضرم غني عن التعريف
مصمم للدعم الجوي القريب له القدرة على ضرب طيف واسع من الاهداف الارضيه وكذلك البحريه
توجد منه عدة نماذج وبنظم توحيه مختلفه وشارك في العديد من الحروب ويتملك سجل مشرف


LAU-5002 / LAU-5003
حاويات صواريخ حرة التوجيه أمريكيه الصنع


القنابل


تستطيع الطائرة حمل مجموعه من القنابل أمريكيه الصنع موجهه أو غير موجهه


Paveway II
تحمل الطائرة قنابل موجهه بالليزر من نوع
GBU 12 / GBU 16
GBU 16 بوزن 460 كلغ
GBU 12 بوزن 241 كلغ


CBU-87


قنابل عنقوديه أمريكية بوزن 430كلغ وتحمل 202قنيبله


Mark 83 /Mark 82
وهي قنابل أسقاط حر
M82 بوزن 241 كلغ
M83 بوزن 460 كلغ


***
الالكترونيات وأجهزة الرصد


*تحوي المقاتله على الكترونيات وأجهزة رصد متقدمه غربيه بالكامل


GRIFO L



تحمل الطائرة رادار جروف دوبلر متعدد النبض أيطالي الصنع
* يدعم الرادار الأعمال القتاليه الجويه والارضيه
* يحتوي الرادار على 5 أوضاع للتشغيل ويمكن للرادار تتبع 8 أهداف مع القدرة على تعقب الاهداف مع مواصله البحث


* أقصى مدى للرادار 74 كلم

* للرادار مجهز بنظام IFF



MIL-STD-1553
النظام الأمريكي الالكتروني للطيران المتكامل يخدم هذا على الطائرات الامركيه كالاف 16 والأباتشي ويتحكم في كامل أداء الطائرة والمتعلقه بنقل وتنسق البيانات بين مستشعرات المقاتله
وهو عبارة عن ناقل بيانات مشفر ذات موثوقية عالية يقوم بالربط والتنسيق بين أجهزة المقاتله يقوم بالتحكم في جميع البيانات الواردة والتنسيق بينها وأعطاء الاوامر بشكل تلقائي ويحدد ردة فعل المناسبه للطائرة وأختيار نوع السلاح


H-764G
نظام الملاحة بالقصور الذاتي و بنظام تحديد المواقع
هو عبارة عن نظام هجين يدمج بين نظام تحديد المواقع العالمي GPS ونظام الملاحه بالقصور الذاتي INS
وهو عبارة عن نظام ملاحي متعدد الاتجاهات يوفر بيانات التسارع الخطي والزاوي والسرعه...الخ


APX-100
هو نظام تعريف العدو من الصديق IFF من أنتاج الشركه الأمريكية AlliedSignal


*تم تجهيز المقاتله بنظام طيار آلي من شركه BAE SYSTEMS


*المقاتله مجهزة بنظام مراقبه ومعالجة وتسجيل البيانات حول أنظمة الطائراة وتحميلها ، ويوفر استرجاع البيانات تلقائيًا ونقل البيانات ، عبر نظام نقل البيانات إلى نظام إدارة صيانة الطائرات بشكل تلقائي

*تحمل المقاتله بود خاص للأجراءات الالكترونيه المضادة أضافه الى بود للأستطلاع مع خزانان وقود قابله للأزاله
* بالأمكان تجهيز الطائرة ببود الاستهداف المتقدم
LITENING AN / AAQ-28


الإجراءات الالكترونيه المضادة



* تمتلك الطائرة نظامين للحمايه والاجراءات المضادة من أنتلح
BAE SYSTEMS


Sky Guardian 200 radar-warning receiver RWR
هو نظام للكشف عن انبعاثات الموجات المضادة المستمرة والمتقطعه والتحذير منها بين نطاقي
E/J band


Vinten Vicon 78 Series 455
هو نظام أطلاق شعلات حراريه أو شرائح معدنيه لتضليل الصواريخ وهو مرتبط بنظام
Sky Guardian 200وبالامكان تشغيله يدويا كذالك.


قمرة القيادة



* تمتلك الطائرة قمرة قيادة مدرعه وحديثه مع مقعد قاذف للحالات الطارئه من نوع VS-2A مع جهاز لتوليد الاوكسجين حيث توفر القمرة تشغيل متكامل لوظائف الملاحه وكذالك التحكم بالاسلحه وكذلك تحتوي على شاشات ملونه متعددة الوظائف


* تمتلك المقاتله شاشه عرض للرؤيه الاماميه HUD نوع FV3000
حيث يتم عرض بيانات الرادار عليها مع نظام تصويب الأسلحه


* أسفل HUD توجد شاشتان عرض بلورية سائلة ملونة . متصله عبر قاعدة البيانات تستخدم لعرض حاله الملاحة وحالة نظم الأسلحة والرادار




المحرك

* تم تجهيز المقاتله بالمحرك الأمريكي
Honeywell ITEC F 124-100
توفر قوة دفع قصوى حتى 28kn

* تم دمج نظام مراقبة المحرك (EMS) في نظام التحكم الرقمي الكامل في المحرك (FADEC) المزدوج لتخزين البيانات الميكانيكية وبيانات الأداء أثناء الرحلة ، ولديه القدرة على توفير فحص تحليلي وحالة المحرك وهي على الأرض.


* تحمل الطائرة 2000 لتر من الوقود في ثماني خزانات داخلية ستة في جسم الطائرة واثنان عند أطراف الجناح مع القدرة على حمل أربعة خزانات خارجية قابله للأسقاط (خزانان بسعة 500 لتر وخزانان 350 لترًا) يتم حملهما تحت الأجنحة

تمتلك المقاتله عصا لإعادة التزود بالوقود

*السرعه القصوى 936 ك/س
*معدل التسلق 48 م/ث
*سقف التحليق حتى 13.200متر
*المدى العملي بدون خزانات الوقود الخارجيه 1570
*المدى مع خزانات الوقود 2530
*وزن الطائرة بدون حموله 4360كلغ
*أقصر وزن للأقلاع 8000 كلغ
*الحموله 2340


Jabbber



Saudi silent

التصنع ، لا يزيد الشخص إلا قبحاً ➳
صقور الدفاع
إنضم
27 يونيو 2019
المشاركات
9,289
التفاعلات
58,439 1,293 0
الدولة
Germany

كوب شاي
6/4/2020

مشاهدة المرفق 254427

نظرا لما شهدته المنطقه من مواجهات عسكريه خلال العقدين الماضيين والتي كانت عبارة عن مواجهات عسكريه بين تشكيلات نظاميه وتشكيلات قتاليه غير نظاميه هلاميه غير ثابته تتكون من تشكيلات صغيرة تعتمد على الكر والفر كما هو الحال في العراق أو اليمن وحتى أفغانستان بحيث يتطلب الموقف أستعمال مقاتلات أسناد قريب خفيفه ورخيصه ذات قدرات تهديف دقيقه كان لابد من عرض قدرات أحدى تلك المقاتلات الرخيصه والبسيطه والتي شاركت فعليا في دحر عناصر داعش في العراق

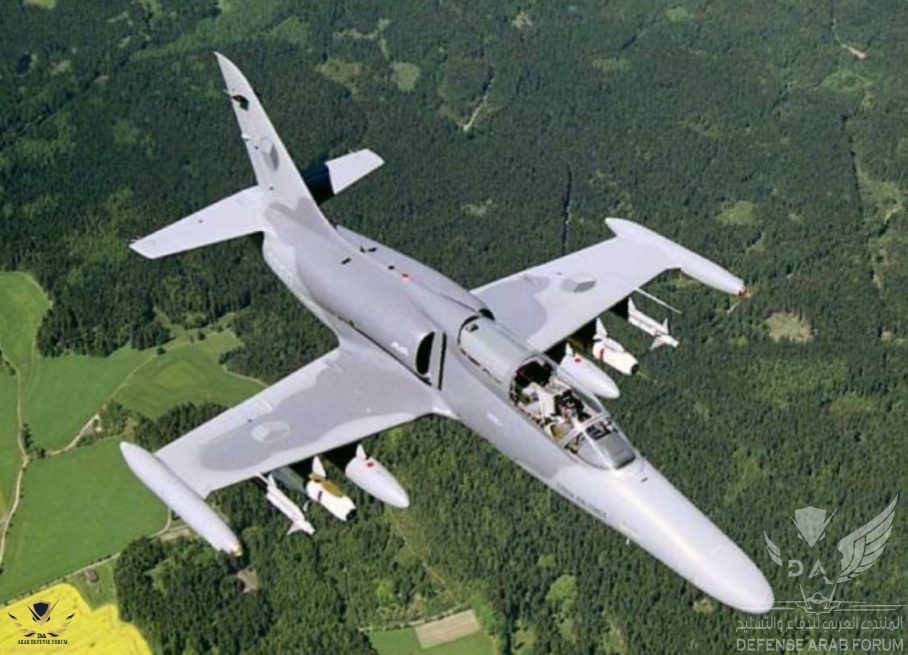

L159 ALCA
Advanced Light Combat Aircraft
المقاتله الخفيفه الهجوميه المتقدمه

مشاهدة المرفق 254413

*مقاتله خفيفه متعددة المهام تستخدم للاسناد القريب والتدريب المتقدم من أنتاح وتطوير الشركه التشيكيه
Aero Vodochody لتوفير متطلبات القوات الجويه التشيكيه و بالتعاون مع شركه BOING والتي أنسحبت لاحقا من الشراكه


* تعتبر تلك المقاتله الوريث الشرعي للمقاتله الخفيفه والشهيرة (Albatros L39) من حيث المهام

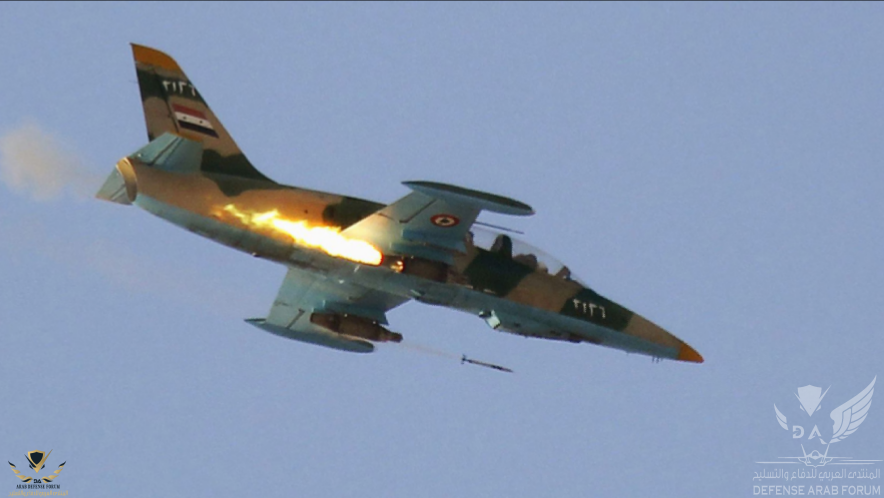

مشاهدة المرفق 254414
L39 تابعه للجيش السوري

* L-39 ظهرت لأول مرة عام 1968

*الطائرة L-159
عبارة عن أشتقاق من طائرة التدريب المتقدم
L_59 Super Albatros

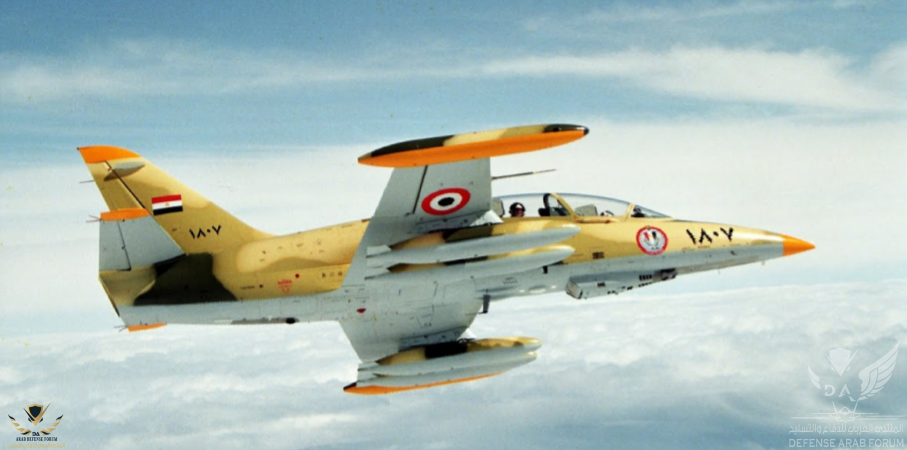

مشاهدة المرفق 254415
L59 تابعه للقوات الجوية المصريه

* L-59 ظهرت لأول مرة عام 1986 وهي نسخه مطورة من طائرة Albatros L-39 تستخدم للتدريب

*أحتفظت L-59 بأيروديناميكيه L39 مع تحديث الهيكل وأنف أطول وقمرة قيادة مطورة وإلكترونيات طيران متقدمة مع أضافه شاشه عرض رأسيه ومحرك أكثر قوة.

مشاهدة المرفق 254416

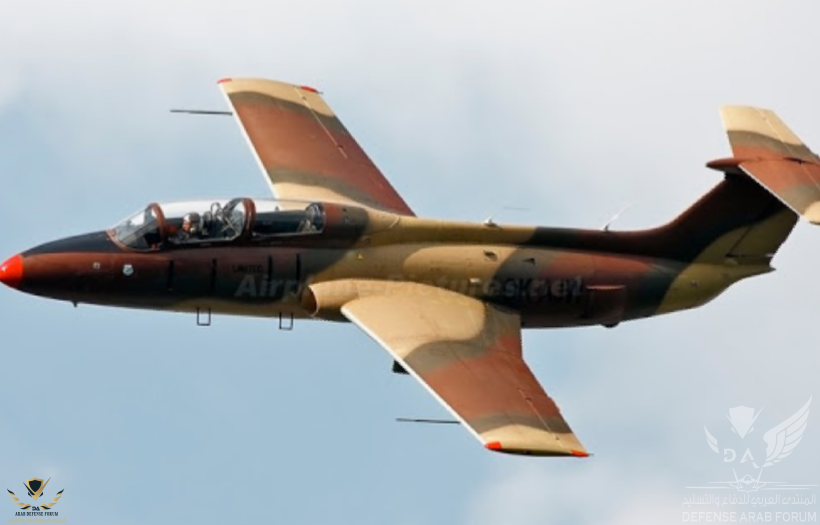

L29

* L-39 ورثت بدورها الخفه والمهام من المقاتله التشيكوسلوفاكيه الخفيفه
(L29 Delfin) التي ظهرت عام 1959 والتي أنتج الآف منها وكانت طائرة التدريب القياسيه لدول خلف وارسو فتلك العائلة الشرقيه الأصل تتميز بالخفه وبأستخدام مزدوج كطائرة تدريب وأسناد قريب


* إذا فالمقاتله L-159 ذات أصول وجذور شرقيه أصيله بالكامل وتم تهجينها بجينات غربيه و أمركيه قويه جدا عن طريق شركه BOING

فالمقاتله عبارة عن هيكل مقاتله شرقيه حيث أختفظت بأيروديناميكا المقاتله L-39 مع بعض التغيير كأطاله الأنف لأستيعاب الرادار و مع محرك واللكترونيات وتسليح غربي أمريكي خالص ونتيجه لهذا التهجين والزواج المؤقت بين BOING و Aero Vodochody ظهرت لنا تلك المقاتله ذات الملامح الامركيه وبقدرات قتاليه لا بأس بها على الورق

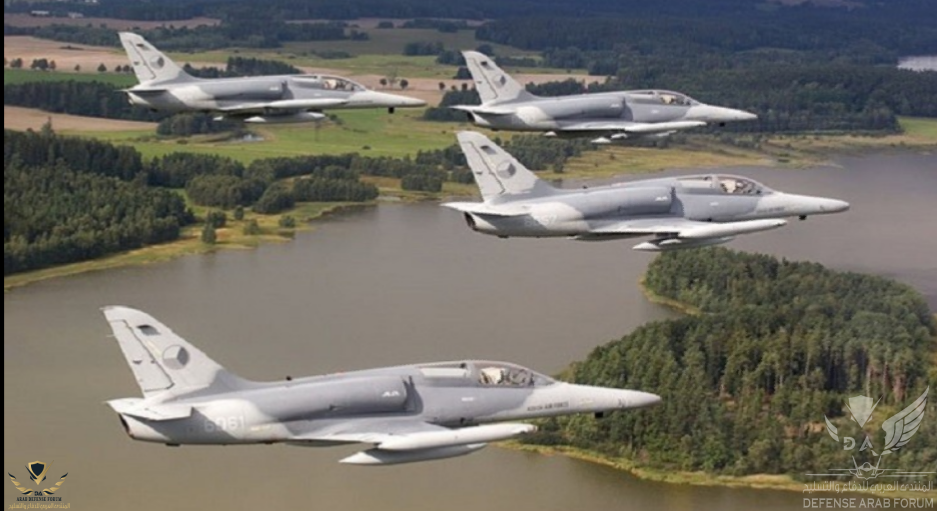

مشاهدة المرفق 254417
* تستطيع المقاتله توفير الدعم الجوي القريب للقوات البريه والقيام بأعمال الاستطلاع التكتيكي والقيام بعمل دوريات حدوديه والدفاع الجوي ، ومكافحة العناصر الارهابيه أو العناصر الغير نظاميه

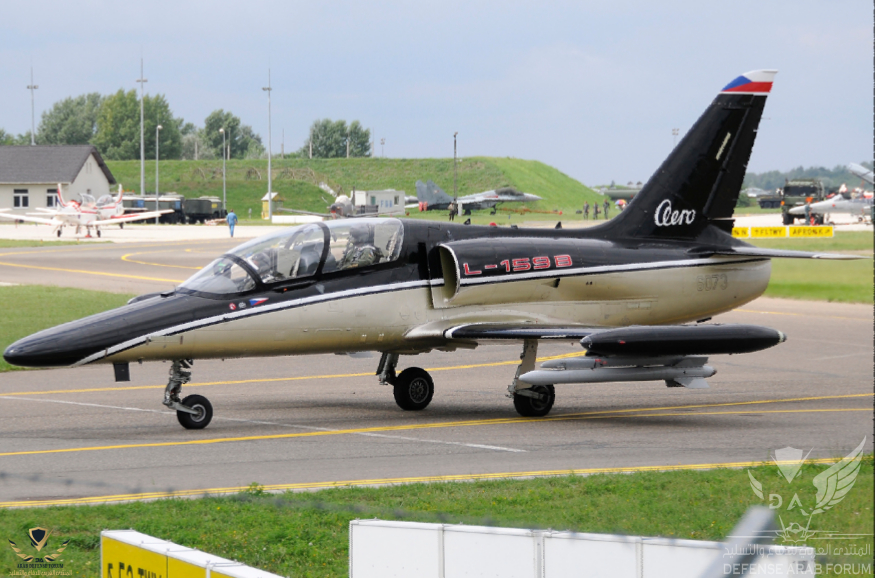

مشاهدة المرفق 254446
* توجد نسختان للمقاتله
L159A ذات المقعدالواحد
L159B ذات المقعدين

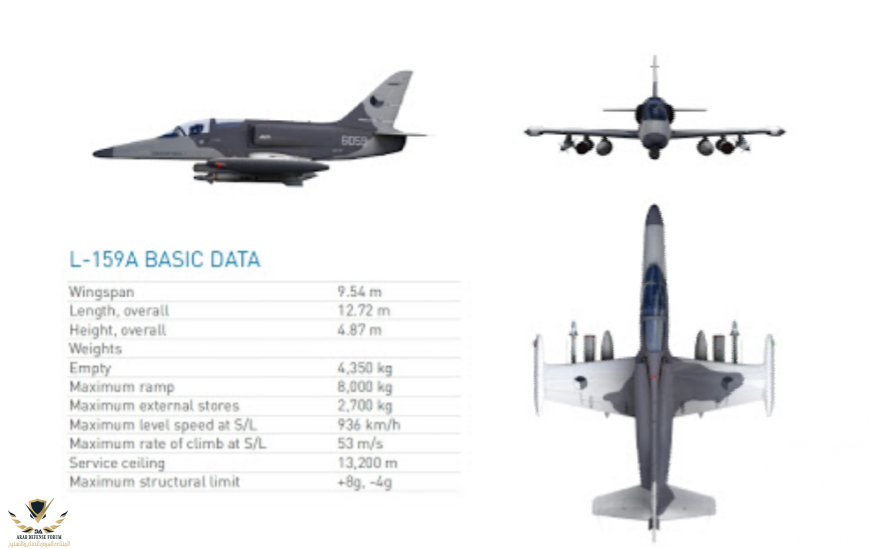

الأبعاد

مشاهدة المرفق 254418

* عرض الاجنحه 9.54 متر
* الطول 12.73 متر
* الإرتفاع 4.7متر


التسليح

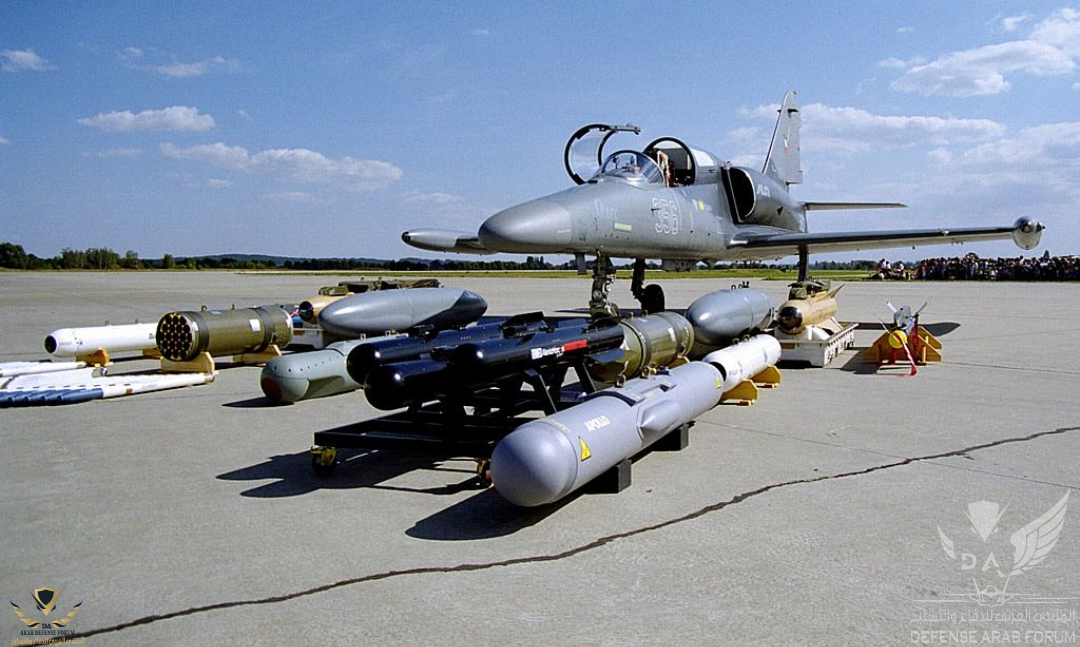

مشاهدة المرفق 254419

*تستطيع المقاتله حمل تشكيله من الأسلحة القياسيه المتوافقه مع حلف الشمال الأطلسي مع القدرة على تجهيز الطائرة بخيارات تسليحيه مفتوحه بحسب متطلبات وحاجه الزبون وكذلك أضافه بودات أضافيه للتهديف او الاستطلاع

* تحمل المقاتله حمولات حتى وزن 2340كلغ
*تحوي الطائرة 7 نقاط لتعليق السلاح 3نقاط تحت كل جناح مع نقطه واحدة في الجزء السلفي من الهيكل

تحمل المقاتله بود المدفع المزدوج
2x20mm ZVI Plamen PL-20

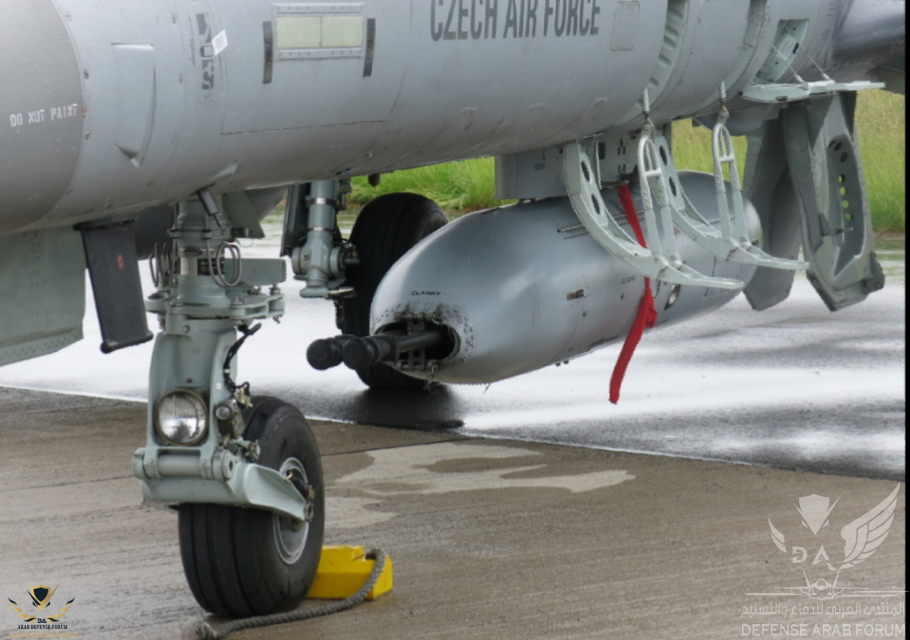

مشاهدة المرفق 254420
تستخدم ضد الاهداف الجويه والارضيه

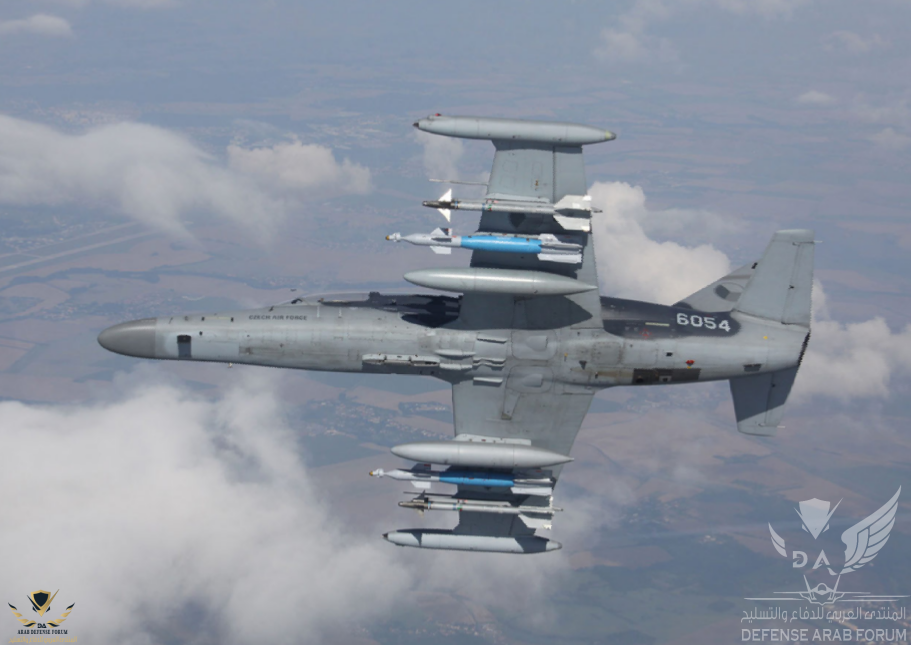

جو جو


مشاهدة المرفق 254428

AIM-9 Sidewinder
صاروخ مخضرم غني عن التعريف من أنتاح شركه رايثون الأمركيه قصير المدى
التوجيه: بالأشعه تحت الحمراء يصل الى
المدى: 18 /28كلم حسب الارتفاع
الرأس الحربي: متشظي بوزن 9.5 كلغ
السرعه: 2.5 ماخ


AIM-132 ASRAAM
صاروخ قصير المدى من أنتاج MBDA
التوجيه : بالاشعه تحت الحمراء
الرأس الحربي : متشظي بوزن 10 كلغ
المدى : حتى 18 كلم
السرعه : 3 ماخ


IRIS-T
بالأمكان تجهيز الطائرة بالصاروخ IRIS.T
صاروخ قصير المدى من أنتاج
Diehl BGT Defense وهو من أحدث الصواريخ الغربيه
التوجيه : بالاشعه تحت الحمراء
الرأس الحربي : متشظي
المدى : حتى 25 كلم
السرعه : 3 ماخ


AIM-120 AMRAAM
غير مؤكد


***

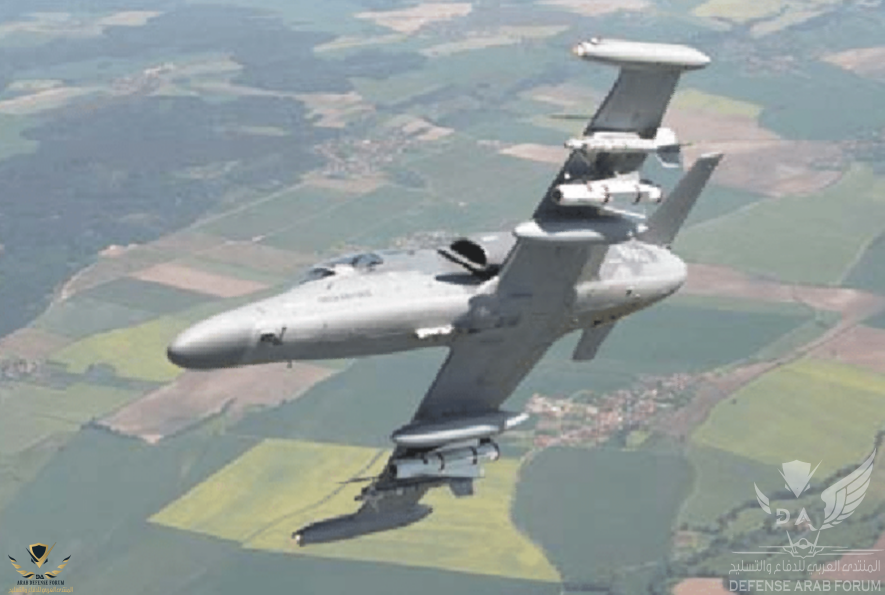

جو أرض


مشاهدة المرفق 254429

AGM-65 Maverick
هو صاروخ جو أرض موجه تكتيكي مخضرم غني عن التعريف
مصمم للدعم الجوي القريب له القدرة على ضرب طيف واسع من الاهداف الارضيه وكذلك البحريه
توجد منه عدة نماذج وبنظم توحيه مختلفه وشارك في العديد من الحروب ويتملك سجل مشرف


LAU-5002 / LAU-5003
حاويات صواريخ حرة التوجيه أمريكيه الصنع


القنابل

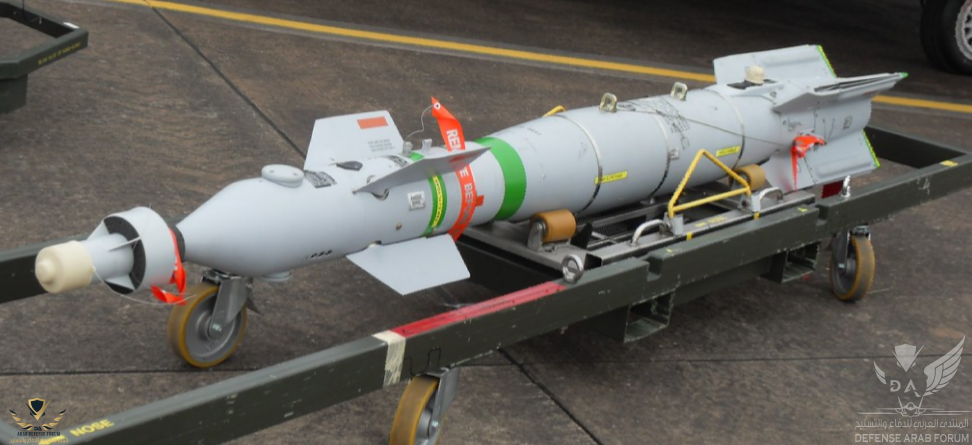

مشاهدة المرفق 254430
تستطيع الطائرة حمل مجموعه من القنابل أمريكيه الصنع موجهه أو غير موجهه


Paveway II
تحمل الطائرة قنابل موجهه بالليزر من نوع
GBU 12 / GBU 16
GBU 16 بوزن 460 كلغ
GBU 12 بوزن 241 كلغ

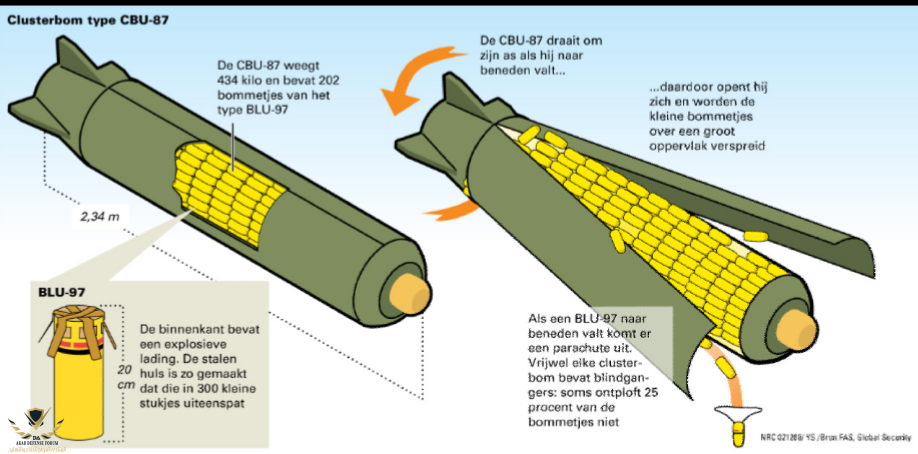

CBU-87

مشاهدة المرفق 254433
قنابل عنقوديه أمريكية بوزن 430كلغ وتحمل 202قنيبله


Mark 83 /Mark 82
وهي قنابل أسقاط حر
M82 بوزن 241 كلغ
M83 بوزن 460 كلغ


***
الالكترونيات وأجهزة الرصد


*تحوي المقاتله على الكترونيات وأجهزة رصد متقدمه غربيه بالكامل

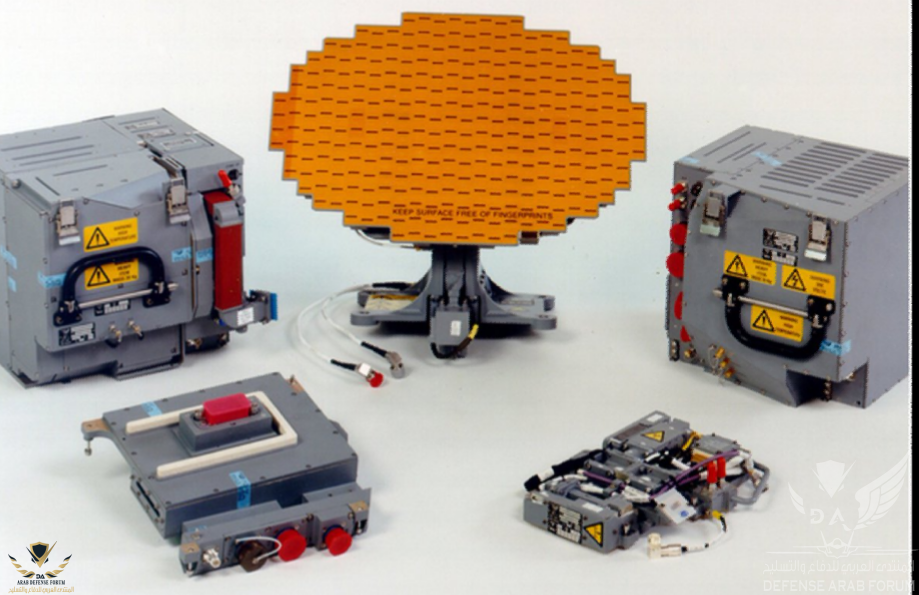

GRIFO L

مشاهدة المرفق 254424

تحمل الطائرة رادار جروف دوبلر متعدد النبض أيطالي الصنع
* يدعم الرادار الأعمال القتاليه الجويه والارضيه
* يحتوي الرادار على 5 أوضاع للتشغيل ويمكن للرادار تتبع 8 أهداف مع القدرة على تعقب الاهداف مع مواصله البحث


* أقصى مدى للرادار 74 كلم

* للرادار مجهز بنظام IFF



MIL-STD-1553
النظام الأمريكي الالكتروني للطيران المتكامل يخدم هذا على الطائرات الامركيه كالاف 16 والأباتشي ويتحكم في كامل أداء الطائرة والمتعلقه بنقل وتنسق البيانات بين مستشعرات المقاتله
وهو عبارة عن ناقل بيانات مشفر ذات موثوقية عالية يقوم بالربط والتنسيق بين أجهزة المقاتله يقوم بالتحكم في جميع البيانات الواردة والتنسيق بينها وأعطاء الاوامر بشكل تلقائي ويحدد ردة فعل المناسبه للطائرة وأختيار نوع السلاح


H-764G
نظام الملاحة بالقصور الذاتي و بنظام تحديد المواقع
هو عبارة عن نظام هجين يدمج بين نظام تحديد المواقع العالمي GPS ونظام الملاحه بالقصور الذاتي INS
وهو عبارة عن نظام ملاحي متعدد الاتجاهات يوفر بيانات التسارع الخطي والزاوي والسرعه...الخ


APX-100
هو نظام تعريف العدو من الصديق IFF من أنتاج الشركه الأمريكية AlliedSignal


*تم تجهيز المقاتله بنظام طيار آلي من شركه BAE SYSTEMS


*المقاتله مجهزة بنظام مراقبه ومعالجة وتسجيل البيانات حول أنظمة الطائراة وتحميلها ، ويوفر استرجاع البيانات تلقائيًا ونقل البيانات ، عبر نظام نقل البيانات إلى نظام إدارة صيانة الطائرات بشكل تلقائي

*تحمل المقاتله بود خاص للأجراءات الالكترونيه المضادة أضافه الى بود للأستطلاع مع خزانان وقود قابله للأزاله
* بالأمكان تجهيز الطائرة ببود الاستهداف المتقدم
LITENING AN / AAQ-28


الإجراءات الالكترونيه المضادة

مشاهدة المرفق 254426

* تمتلك الطائرة نظامين للحمايه والاجراءات المضادة من أنتلح
BAE SYSTEMS


Sky Guardian 200 radar-warning receiver RWR
هو نظام للكشف عن انبعاثات الموجات المضادة المستمرة والمتقطعه والتحذير منها بين نطاقي
E/J band

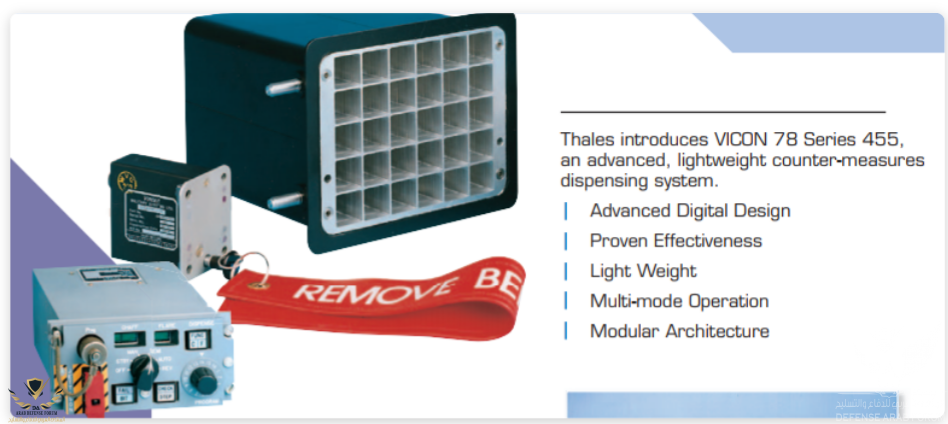

Vinten Vicon 78 Series 455
هو نظام أطلاق شعلات حراريه أو شرائح معدنيه لتضليل الصواريخ وهو مرتبط بنظام
Sky Guardian 200وبالامكان تشغيله يدويا كذالك.


قمرة القيادة

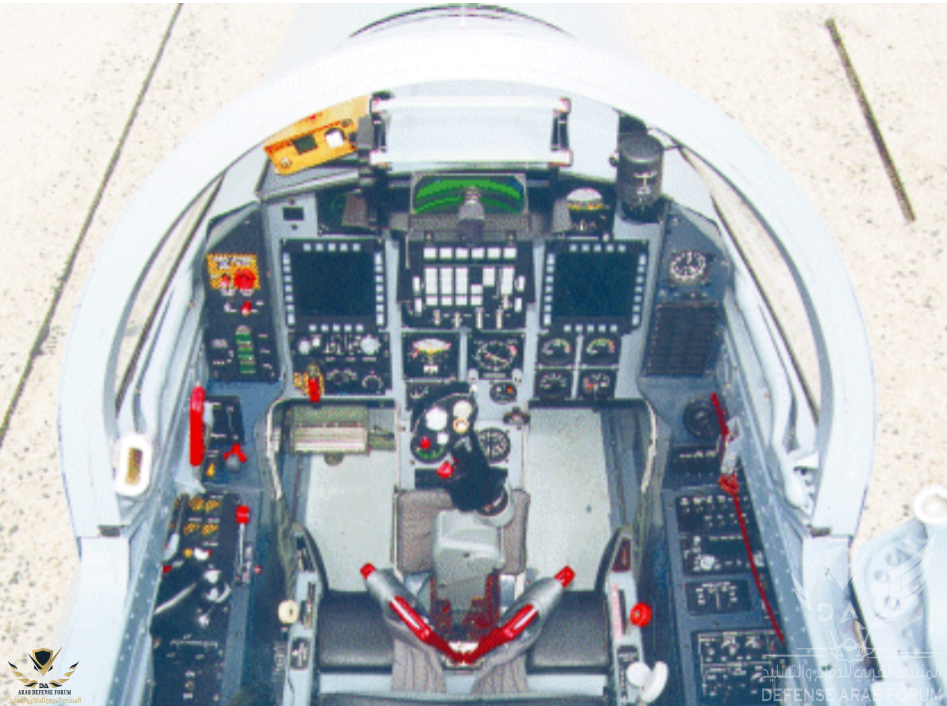

مشاهدة المرفق 254423

* تمتلك الطائرة قمرة قيادة مدرعه وحديثه مع مقعد قاذف للحالات الطارئه من نوع VS-2A مع جهاز لتوليد الاوكسجين حيث توفر القمرة تشغيل متكامل لوظائف الملاحه وكذالك التحكم بالاسلحه وكذلك تحتوي على شاشات ملونه متعددة الوظائف
مشاهدة المرفق 254425

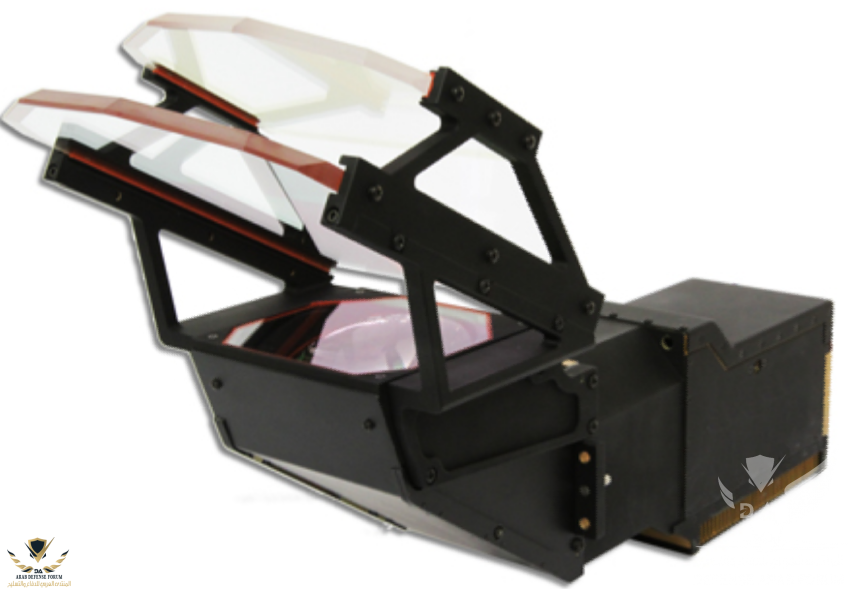

* تمتلك المقاتله شاشه عرض للرؤيه الاماميه HUD نوع FV3000
حيث يتم عرض بيانات الرادار عليها مع نظام تصويب الأسلحه


* أسفل HUD توجد شاشتان عرض بلورية سائلة ملونة . متصله عبر قاعدة البيانات تستخدم لعرض حاله الملاحة وحالة نظم الأسلحة والرادار

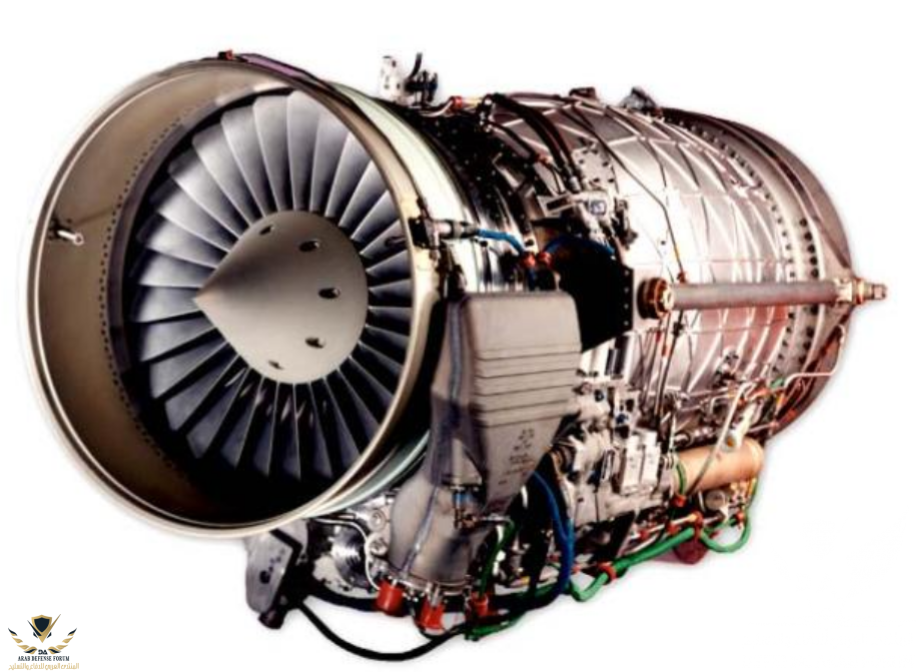

المحرك
مشاهدة المرفق 254422
* تم تجهيز المقاتله بالمحرك الأمريكي
Honeywell ITEC F 124-100
توفر قوة دفع قصوى حتى 28kn

* تم دمج نظام مراقبة المحرك (EMS) في نظام التحكم الرقمي الكامل في المحرك (FADEC) المزدوج لتخزين البيانات الميكانيكية وبيانات الأداء أثناء الرحلة ، ولديه القدرة على توفير فحص تحليلي وحالة المحرك وهي على الأرض.


* تحمل الطائرة 2000 لتر من الوقود في ثماني خزانات داخلية ستة في جسم الطائرة واثنان عند أطراف الجناح مع القدرة على حمل أربعة خزانات خارجية قابله للأسقاط (خزانان بسعة 500 لتر وخزانان 350 لترًا) يتم حملهما تحت الأجنحة

تمتلك المقاتله عصا لإعادة التزود بالوقود

*السرعه القصوى 936 ك/س
*معدل التسلق 48 م/ث
*سقف التحليق حتى 13.200متر
*المدى العملي بدون خزانات الوقود الخارجيه 1570
*المدى مع خزانات الوقود 2530
*وزن الطائرة بدون حموله 4360كلغ
*أقصر وزن للأقلاع 8000 كلغ
*الحموله 2340


Jabbber

موضوع وشرح كافي ووافي الله يعطيك ألف عافيه


Jabbber

صقور الدفاع
إنضم
17 يوليو 2017
المشاركات
9,213
التفاعلات
21,741 232 0

أعتقد الدولة العربيه الوحيدة التي تشغل تلك المقاتله هي العراق نتمنى أن نعرف رأيهم في تلك المقاتله


Jabbber

صقور الدفاع
إنضم
17 يوليو 2017
المشاركات
9,213
التفاعلات
21,741 232 0

جد تلك المقاتله L29 خدمت كذالك في القوات الجوية المصريه

إنضم
25 مايو 2015
المشاركات
325
التفاعلات
834 2 0
موضوع رائع وشرح وافي
مقاتله جميله و كافيه لمكافحه اي مليشيات
كم عددها في العراق ؟


typhon99

خـــــبراء المنتـــــدى
إنضم
19 سبتمبر 2008
المشاركات
20,068
التفاعلات
99,069 261 0
اقتنتء طائرات مسيرة من نوع ch5 افضل بمراحل


Su-57

عضو
إنضم
1 نوفمبر 2019
المشاركات
2,140
التفاعلات
4,881 26 1
الدولة
Egypt

كوب شاي
6/4/2020

مشاهدة المرفق 254427

نظرا لما شهدته المنطقه من مواجهات عسكريه خلال العقدين الماضيين والتي كانت عبارة عن مواجهات عسكريه بين تشكيلات نظاميه وتشكيلات قتاليه غير نظاميه هلاميه غير ثابته تتكون من تشكيلات صغيرة تعتمد على الكر والفر كما هو الحال في العراق أو اليمن وحتى أفغانستان بحيث يتطلب الموقف أستعمال مقاتلات أسناد قريب خفيفه ورخيصه ذات قدرات تهديف دقيقه كان لابد من عرض قدرات أحدى تلك المقاتلات الرخيصه والبسيطه والتي شاركت فعليا في دحر عناصر داعش في العراق


L159 ALCA
Advanced Light Combat Aircraft
المقاتله الخفيفه الهجوميه المتقدمه


مشاهدة المرفق 254413

*مقاتله خفيفه متعددة المهام تستخدم للاسناد القريب والتدريب المتقدم من أنتاح وتطوير الشركه التشيكيه
Aero Vodochody لتوفير متطلبات القوات الجويه التشيكيه و بالتعاون مع شركه BOING والتي أنسحبت لاحقا من الشراكه


* تعتبر تلك المقاتله الوريث الشرعي للمقاتله الخفيفه والشهيرة (Albatros L39) من حيث المهام
مشاهدة المرفق 254414
L39 تابعه للجيش السوري

* L-39 ظهرت لأول مرة عام 1968

*الطائرة L-159
عبارة عن أشتقاق من طائرة التدريب المتقدم
L_59 Super Albatros

مشاهدة المرفق 254415

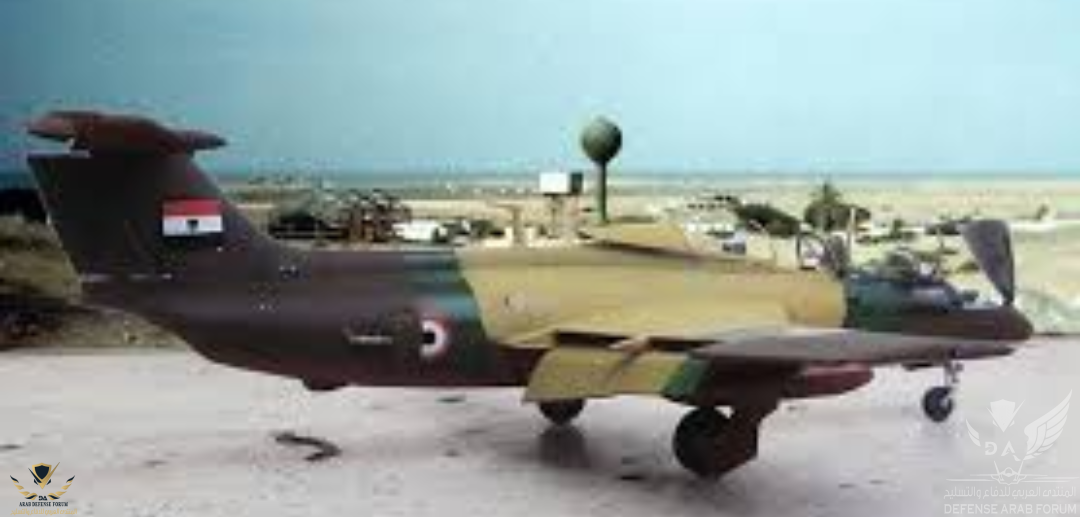

L59 تابعه للقوات الجوية المصريه

* L-59 ظهرت لأول مرة عام 1986 وهي نسخه مطورة من طائرة Albatros L-39 تستخدم للتدريب

*أحتفظت L-59 بأيروديناميكيه L39 مع تحديث الهيكل وأنف أطول وقمرة قيادة مطورة وإلكترونيات طيران متقدمة مع أضافه شاشه عرض رأسيه ومحرك أكثر قوة.

مشاهدة المرفق 254416
L29

* L-39 ورثت بدورها الخفه والمهام من المقاتله التشيكوسلوفاكيه الخفيفه
(L29 Delfin) التي ظهرت عام 1959 والتي أنتج الآف منها وكانت طائرة التدريب القياسيه لدول خلف وارسو فتلك العائلة الشرقيه الأصل تتميز بالخفه وبأستخدام مزدوج كطائرة تدريب وأسناد قريب


* إذا فالمقاتله L-159 ذات أصول وجذور شرقيه أصيله بالكامل وتم تهجينها بجينات غربيه و أمركيه قويه جدا عن طريق شركه BOING

فالمقاتله عبارة عن هيكل مقاتله شرقيه حيث أختفظت بأيروديناميكا المقاتله L-39 مع بعض التغيير كأطاله الأنف لأستيعاب الرادار و مع محرك واللكترونيات وتسليح غربي أمريكي خالص ونتيجه لهذا التهجين والزواج المؤقت بين BOING و Aero Vodochody ظهرت لنا تلك المقاتله ذات الملامح الامركيه وبقدرات قتاليه لا بأس بها على الورق

مشاهدة المرفق 254417
* تستطيع المقاتله توفير الدعم الجوي القريب للقوات البريه والقيام بأعمال الاستطلاع التكتيكي والقيام بعمل دوريات حدوديه والدفاع الجوي ، ومكافحة العناصر الارهابيه أو العناصر الغير نظاميه
مشاهدة المرفق 254446
* توجد نسختان للمقاتله
L159A ذات المقعدالواحد
L159B ذات المقعدين


الأبعاد

مشاهدة المرفق 254418

* عرض الاجنحه 9.54 متر
* الطول 12.73 متر
* الإرتفاع 4.7متر


التسليح


مشاهدة المرفق 254419

*تستطيع المقاتله حمل تشكيله من الأسلحة القياسيه المتوافقه مع حلف الشمال الأطلسي مع القدرة على تجهيز الطائرة بخيارات تسليحيه مفتوحه بحسب متطلبات وحاجه الزبون وكذلك أضافه بودات أضافيه للتهديف او الاستطلاع

* تحمل المقاتله حمولات حتى وزن 2340كلغ
*تحوي الطائرة 7 نقاط لتعليق السلاح 3نقاط تحت كل جناح مع نقطه واحدة في الجزء السلفي من الهيكل

تحمل المقاتله بود المدفع المزدوج
2x20mm ZVI Plamen PL-20
مشاهدة المرفق 254420
تستخدم ضد الاهداف الجويه والارضيه


جو جو


مشاهدة المرفق 254428

AIM-9 Sidewinder
صاروخ مخضرم غني عن التعريف من أنتاح شركه رايثون الأمركيه قصير المدى
التوجيه: بالأشعه تحت الحمراء يصل الى
المدى: 18 /28كلم حسب الارتفاع
الرأس الحربي: متشظي بوزن 9.5 كلغ
السرعه: 2.5 ماخ


AIM-132 ASRAAM
صاروخ قصير المدى من أنتاج MBDA
التوجيه : بالاشعه تحت الحمراء
الرأس الحربي : متشظي بوزن 10 كلغ
المدى : حتى 18 كلم
السرعه : 3 ماخ


IRIS-T
بالأمكان تجهيز الطائرة بالصاروخ IRIS.T
صاروخ قصير المدى من أنتاج
Diehl BGT Defense وهو من أحدث الصواريخ الغربيه
التوجيه : بالاشعه تحت الحمراء
الرأس الحربي : متشظي
المدى : حتى 25 كلم
السرعه : 3 ماخ


AIM-120 AMRAAM
غير مؤكد


***
جو أرض


مشاهدة المرفق 254429

AGM-65 Maverick
هو صاروخ جو أرض موجه تكتيكي مخضرم غني عن التعريف
مصمم للدعم الجوي القريب له القدرة على ضرب طيف واسع من الاهداف الارضيه وكذلك البحريه
توجد منه عدة نماذج وبنظم توحيه مختلفه وشارك في العديد من الحروب ويتملك سجل مشرف


LAU-5002 / LAU-5003
حاويات صواريخ حرة التوجيه أمريكيه الصنع


القنابل

مشاهدة المرفق 254430
تستطيع الطائرة حمل مجموعه من القنابل أمريكيه الصنع موجهه أو غير موجهه


Paveway II
تحمل الطائرة قنابل موجهه بالليزر من نوع
GBU 12 / GBU 16
GBU 16 بوزن 460 كلغ
GBU 12 بوزن 241 كلغ


CBU-87

مشاهدة المرفق 254433
قنابل عنقوديه أمريكية بوزن 430كلغ وتحمل 202قنيبله


Mark 83 /Mark 82
وهي قنابل أسقاط حر
M82 بوزن 241 كلغ
M83 بوزن 460 كلغ


***
الالكترونيات وأجهزة الرصد


*تحوي المقاتله على الكترونيات وأجهزة رصد متقدمه غربيه بالكامل


GRIFO L

مشاهدة المرفق 254424

تحمل الطائرة رادار جروف دوبلر متعدد النبض أيطالي الصنع
* يدعم الرادار الأعمال القتاليه الجويه والارضيه
* يحتوي الرادار على 5 أوضاع للتشغيل ويمكن للرادار تتبع 8 أهداف مع القدرة على تعقب الاهداف مع مواصله البحث


* أقصى مدى للرادار 74 كلم

* للرادار مجهز بنظام IFF



MIL-STD-1553
النظام الأمريكي الالكتروني للطيران المتكامل يخدم هذا على الطائرات الامركيه كالاف 16 والأباتشي ويتحكم في كامل أداء الطائرة والمتعلقه بنقل وتنسق البيانات بين مستشعرات المقاتله
وهو عبارة عن ناقل بيانات مشفر ذات موثوقية عالية يقوم بالربط والتنسيق بين أجهزة المقاتله يقوم بالتحكم في جميع البيانات الواردة والتنسيق بينها وأعطاء الاوامر بشكل تلقائي ويحدد ردة فعل المناسبه للطائرة وأختيار نوع السلاح


H-764G
نظام الملاحة بالقصور الذاتي و بنظام تحديد المواقع
هو عبارة عن نظام هجين يدمج بين نظام تحديد المواقع العالمي GPS ونظام الملاحه بالقصور الذاتي INS
وهو عبارة عن نظام ملاحي متعدد الاتجاهات يوفر بيانات التسارع الخطي والزاوي والسرعه...الخ


APX-100
هو نظام تعريف العدو من الصديق IFF من أنتاج الشركه الأمريكية AlliedSignal


*تم تجهيز المقاتله بنظام طيار آلي من شركه BAE SYSTEMS


*المقاتله مجهزة بنظام مراقبه ومعالجة وتسجيل البيانات حول أنظمة الطائراة وتحميلها ، ويوفر استرجاع البيانات تلقائيًا ونقل البيانات ، عبر نظام نقل البيانات إلى نظام إدارة صيانة الطائرات بشكل تلقائي

*تحمل المقاتله بود خاص للأجراءات الالكترونيه المضادة أضافه الى بود للأستطلاع مع خزانان وقود قابله للأزاله
* بالأمكان تجهيز الطائرة ببود الاستهداف المتقدم
LITENING AN / AAQ-28


الإجراءات الالكترونيه المضادة

مشاهدة المرفق 254426

* تمتلك الطائرة نظامين للحمايه والاجراءات المضادة من أنتلح
BAE SYSTEMS


Sky Guardian 200 radar-warning receiver RWR
هو نظام للكشف عن انبعاثات الموجات المضادة المستمرة والمتقطعه والتحذير منها بين نطاقي
E/J band


Vinten Vicon 78 Series 455
هو نظام أطلاق شعلات حراريه أو شرائح معدنيه لتضليل الصواريخ وهو مرتبط بنظام
Sky Guardian 200وبالامكان تشغيله يدويا كذالك.


قمرة القيادة

مشاهدة المرفق 254423

* تمتلك الطائرة قمرة قيادة مدرعه وحديثه مع مقعد قاذف للحالات الطارئه من نوع VS-2A مع جهاز لتوليد الاوكسجين حيث توفر القمرة تشغيل متكامل لوظائف الملاحه وكذالك التحكم بالاسلحه وكذلك تحتوي على شاشات ملونه متعددة الوظائف
مشاهدة المرفق 254425

* تمتلك المقاتله شاشه عرض للرؤيه الاماميه HUD نوع FV3000
حيث يتم عرض بيانات الرادار عليها مع نظام تصويب الأسلحه


* أسفل HUD توجد شاشتان عرض بلورية سائلة ملونة . متصله عبر قاعدة البيانات تستخدم لعرض حاله الملاحة وحالة نظم الأسلحة والرادار




المحرك
مشاهدة المرفق 254422
* تم تجهيز المقاتله بالمحرك الأمريكي
Honeywell ITEC F 124-100
توفر قوة دفع قصوى حتى 28kn

* تم دمج نظام مراقبة المحرك (EMS) في نظام التحكم الرقمي الكامل في المحرك (FADEC) المزدوج لتخزين البيانات الميكانيكية وبيانات الأداء أثناء الرحلة ، ولديه القدرة على توفير فحص تحليلي وحالة المحرك وهي على الأرض.


* تحمل الطائرة 2000 لتر من الوقود في ثماني خزانات داخلية ستة في جسم الطائرة واثنان عند أطراف الجناح مع القدرة على حمل أربعة خزانات خارجية قابله للأسقاط (خزانان بسعة 500 لتر وخزانان 350 لترًا) يتم حملهما تحت الأجنحة

تمتلك المقاتله عصا لإعادة التزود بالوقود

*السرعه القصوى 936 ك/س
*معدل التسلق 48 م/ث
*سقف التحليق حتى 13.200متر
*المدى العملي بدون خزانات الوقود الخارجيه 1570
*المدى مع خزانات الوقود 2530
*وزن الطائرة بدون حموله 4360كلغ
*أقصر وزن للأقلاع 8000 كلغ
*الحموله 2340


Jabbber

موضوع جميل.. استمر


Su-57

عضو
إنضم
1 نوفمبر 2019
المشاركات
2,140
التفاعلات
4,881 26 1
الدولة
Egypt

الهين اللين

عضو جديد
إنضم
24 نوفمبر 2017
المشاركات
98
التفاعلات
229 0 0
عندي رأي بس ما ادري هل هو صحيح ومناسب عسكريا أم لا الا وهو لو تحول الطائرات المروحيه وطائرات الإسناد البري إلى طائرات بدون طيار لتفادي الخسائر البشريه حيث أن وسائل الدفاع الجوي أصبحت تمتلكها كثير من المليشيات المسلحة ناهيك عن جيوش الدول النظامية


مجاهد .

عضو
إنضم
25 نوفمبر 2018
المشاركات
590
التفاعلات
1,504 3 0
الدولة
Egypt
لم اري فيدو او صورة لها في القوات المصرية برغم ان معظم التقارير تتحدث عن وجودها في الخدمة في الجيش المصري .. !!!

إنضم
3 يناير 2014
المشاركات
2,162
التفاعلات
4,498 6 0
اعتقد ان مثل هذه الطائرات غير مجديه حتى في مكاقحة الارهاب والفصائل المتمرده لان اغلبها تمتلك منظومات دفاع جوي يصعب من عملها لذلك نجد ان التحالف الدولي في العراق وسوريا والتحالف العربي في اليمن يستخدم طائرات الصف الاول او الدرون لبعض الهمات وكذلك القوات الامريكيه في افغانستان. هي مناسبه للدول ذات الموازنات المتواضعه والت لا تستطيع الحصول على مقاتلات الصف الاول.


" بناء على توجيهات الادارة لتحسين محتوى المنتدى. فنأمل منكم الالتزام بالقوانين و عدم نشر الصور الحساسة و الدموية.
أعلى
