MBT Type 99/Type 99A2

anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
8,245
التفاعلات
32,819 181 0
كيف استاذ انور
وضح اكثر
قصدك زيادة سرعه القذيفه وقوتها؟

حسنا إستاذي،، بداية يجب القول أنه عند تطوير قذائف الطاقة الحركية لمدفع الدبابة، فإنه يتم التأكيد على قضية مهمة جدا وهي سرعة الفوهة muzzle velocity. سرعة الفوهة تعني السرعة التي يخرج بها المقذوف من فوهة السبطانة. وهذه في المدافع الحديثة يمكن أن تبلغ بالنسبة لمقذوفات الطاقة الحركية نحو 1750 م/ث، أي أعلى من سرعة الصوت التي تبلغ 330 م/ث بأكثر من 5 أضعاف وهي السرعة القريبة إلى الحد الممكن انجازه بشحنات الدفع الكيميائية التقليدية chemical propellants.

وبشكل عام، تتحدد سرعة الفوهة (وبالتالي الطاقة المنقولة للهدف) بعدد من العوامل، أهمها:
(a) نوعية وخصائص شحنة الدافع Propellant energy

(b) كذلك هناك عامل كتله المقذوف Projectile mass
(c) درجة حرارة شحنة الدافع Propellant temperature ومحتوى الرطوبة humidity
(d) من العوامل التي تؤثر على سرعة الفوهة أيضاً معدل تآكل السبطانة Barrel wear

(e) وأخيراً من العوامل التي تؤثر على سرعة الفوهة هو طول سبطانة السلاح barrel length

هكذا لو تلاحظ إستاذي أن هناك علاقة وطيدة بين سرعة الفوهة وطول السبطانة، إذ توفر السبطانات الأطول فرصة أكبر لغازات الاحتراق للعمل على دفع المقذوف لمسافة أبعد، وبالتالي تزود السبطانات الأطول سرع أعلى للمقذوف قياساً بالسبطانات القصيرة، مع ملاحظة أن ضغوط غازات الدفع مع تمددها في جوف السبطانة، فإنها تبدأ في الانخفاض وتقليل دفعها للمقذوف.


F15as

صقور الدفاع
إنضم
1 أبريل 2013
المشاركات
10,056
التفاعلات
31,224 8 0
حسنا إستاذي،، بداية يجب القول أنه عند تطوير قذائف الطاقة الحركية لمدفع الدبابة، فإنه يتم التأكيد على قضية مهمة جدا وهي سرعة الفوهة muzzle velocity. سرعة الفوهة تعني السرعة التي يخرج بها المقذوف من فوهة السبطانة. وهذه في المدافع الحديثة يمكن أن تبلغ بالنسبة لمقذوفات الطاقة الحركية نحو 1750 م/ث، أي أعلى من سرعة الصوت التي تبلغ 330 م/ث بأكثر من 5 أضعاف وهي السرعة القريبة إلى الحد الممكن انجازه بشحنات الدفع الكيميائية التقليدية chemical propellants.

وبشكل عام، تتحدد سرعة الفوهة (وبالتالي الطاقة المنقولة للهدف) بعدد من العوامل، أهمها:
(a) نوعية وخصائص شحنة الدافع Propellant energy

(b) كذلك هناك عامل كتله المقذوف Projectile mass
(c) درجة حرارة شحنة الدافع Propellant temperature ومحتوى الرطوبة humidity
(d) من العوامل التي تؤثر على سرعة الفوهة أيضاً معدل تآكل السبطانة Barrel wear

(e) وأخيراً من العوامل التي تؤثر على سرعة الفوهة هو طول سبطانة السلاح barrel length

هكذا لو تلاحظ إستاذي أن هناك علاقة وطيدة بين سرعة الفوهة وطول السبطانة، إذ توفر السبطانات الأطول فرصة أكبر لغازات الاحتراق للعمل على دفع المقذوف لمسافة أبعد، وبالتالي تزود السبطانات الأطول سرع أعلى للمقذوف قياساً بالسبطانات القصيرة، مع ملاحظة أن ضغوط غازات الدفع مع تمددها في جوف السبطانة، فإنها تبدأ في الانخفاض وتقليل دفعها للمقذوف.

وصلت المعلومه
الاحظ ان فقط الشرق مهتمين بزيادة عيار مدفع الدبابه
اما الغرب وخصوصى امريكا تكتفي بعيار120ملم


Jabbber

صقور الدفاع
إنضم
17 يوليو 2017
المشاركات
8,776
التفاعلات
20,606 228 0

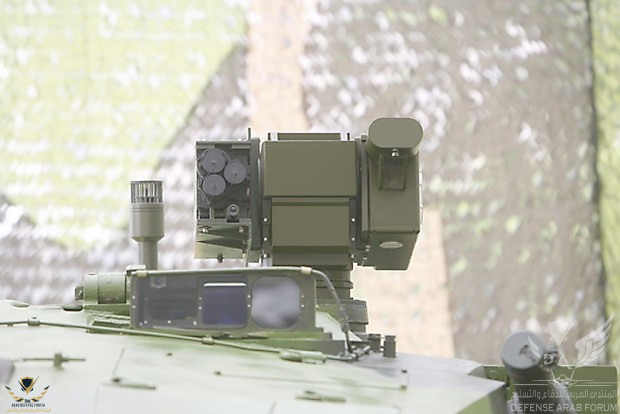

يحمل التعيين JD-3 وهو مخصص للتشويش والإعماء البصري، حيث جرى ثبيته على أسقف أبراج الدبابات من طراز Type 98 وType 99. هذا التجهيز في الحقيقة يعتبر عملاً مميزاً وفريداً بالنسبة لدبابات المعركة الرئيسة الحالية. فعلى خلاف الأنظمة النشطة للدفاع عن النفس، كتلك التي اختبرتها الدبابات الروسية والغربية على مدى الزمن والتي تطلق ذخيرتها الوقائية لتحطيم المقذوفات القادمة باتجاه الدبابات، فإن النظام الصيني يستخدم شعاع ليزر عالي الطاقة لقمع وإخماد منظومات العدو الكهروبصرية بشكل مباشر. النظام الصيني JD-3 يضم في تركيبه حاسوب سيطرة مع معالج دقيق، آلة تصوير حرارية، محدد مدى ليزري، مجس أو كاشف إشعاع ليزري (أو ببساطة مستقبل تحذير ليزري LWR) وأخيراً مرسلة ليزرية مع أداة تصويب تلقائية باتجاه أنظمة الإضاءة والتعيين الليزرية المعادية، بما في ذلك منصات توجيه الصواريخ المضادة للدبابات الموجهة ليزرياً.

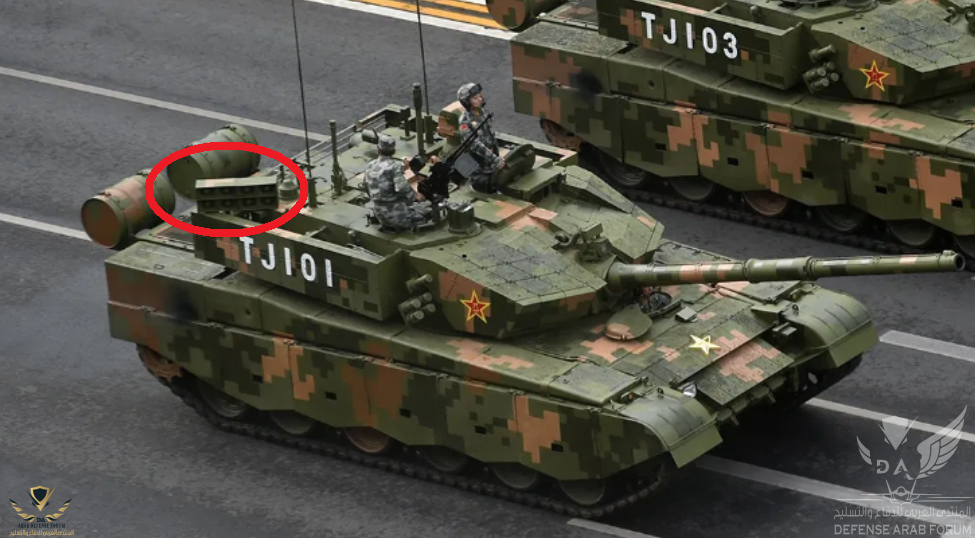

كاشف الإشعاع الليزري هو عبارة عن تجهيز على هيئة سارية منصبة على قمة سقف البرج، تحديداً إلى الخلف من فتحة قائد الدبابة. هذه السارية تضم إلى رأسها قبة أشبه برأس الفطر mushroom head مع آلة تصوير مخفية للأعلى منها قابلة للدوران. الدور الرئيس لهذه القبة يتركز على اكتشاف الإضاءة الليزرية المعادية ضمن قطاع أفقي حتى 360 درجة، وبالتالي تحذير الطاقم بأن دبابتهم أصبحت عرضة للهجوم أو أن صاروخ موجه ليزرياً يقترب منها لتفعل الإجراءات المضادة بعد ذلك. أما بالنسبة لأداة التصويب التلقائية والتي تكون على هيئة علبة أو صندوق box shaped، مثبته إلى الخلف من فتحة الرامي، فهذه تستعين بسلاح ليزري للدفاع الذاتي LSDW. هذا السلاح يطلق شعاع ليزري عالي الطاقة يوجه نحو مصدر الإضاءة المعادية وذلك بهدف غمر التجهيز البصري الخاص بالنظام أو إعماء المشغل البشري.
شرح كافي ووافي لأحد أهم تجهيزات الدبابه وما تتميز به


Jabbber

صقور الدفاع
إنضم
17 يوليو 2017
المشاركات
8,776
التفاعلات
20,606 228 0
الله يعطيك العافية يا جابر عل موضوعك الممتاز .
التجربة المغربية السيئة مع الصينيين في مجال الدبابات تجعل الجميع متخوف من خوض تجربة أخرى .
السودان أيضا كان له تجربة معهم .

ما نوع الدبابات الصينيه العامله في الجيش المغربي وما هي النقاط السلبيه التي واجهوها!! وكذلك الجيش السوداني والعراقي


m2abuassi

عضو مميز
إنضم
13 يوليو 2008
المشاركات
5,066
التفاعلات
20,103 381 0
ما نوع الدبابات الصينيه العامله في الجيش المغربي وما هي النقاط السلبيه التي واجهوها!! وكذلك الجيش السوداني والعراقي
المغرب حصلت على دفعة أولى من MBT200
السودان :
مشاركة الأخ العزيز الملك العقرب

المعركة كانت هجليج حيث استطاعت الدبابة تايب96 الصينية تدمير 4 دبابات تي72 تابعة لجنوب السودان مماعدتة الصين انتصارا ساحقا علي الدبابات الروسية
يمتلك السودان200 دبابة تايب96 A حصل عليها بعام2009 ويقال انة تمت زيادة اعدادها


Jabbber

صقور الدفاع
إنضم
17 يوليو 2017
المشاركات
8,776
التفاعلات
20,606 228 0
المغرب حصلت على دفعة أولى من MBT200
السودان :
مشاركة الأخ العزيز الملك العقرب

المعركة كانت هجليج حيث استطاعت الدبابة تايب96 الصينية تدمير 4 دبابات تي72 تابعة لجنوب السودان مماعدتة الصين انتصارا ساحقا علي الدبابات الروسية
يمتلك السودان200 دبابة تايب96 A حصل عليها بعام2009 ويقال انة تمت زيادة اعدادها
هو نفسها دبابه الخالد الباكستانيه بالنسبة للمغرب


Jabbber

صقور الدفاع
إنضم
17 يوليو 2017
المشاركات
8,776
التفاعلات
20,606 228 0
ويلك من الله يا علي


⛥ MS ⛥

⛥ FAR ⛥
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
23 يوليو 2008
المشاركات
17,360
التفاعلات
52,808 132 0
الدولة
Morocco
ما نوع الدبابات الصينيه العامله في الجيش المغربي وما هي النقاط السلبيه التي واجهوها!! وكذلك الجيش السوداني والعراقي
المغرب يمتلك 54 دبابة VT1A وهي نسخة مطورة من دبابات MBT2000 تعمل في اللواء الذي يظم التسليح الشرقي جاءت الصفقة كتطوير لقدرات اللواء الذي تعمل فيه T72BV في مناورات الأخيرة للواء استعملت VtA1 كرأس حربة مدعومة من T72BV في الخلف مجهزة بمحرك أوكراني نوع 6TD turbocharger
بقوة 1200 حصان مميزة بمنظار القائد المنفصل ليلي ونهاري بتقنية hunter kill مع حاسوب إدارة نيران باليستي ونظام اتوماتيكي لتتبع الاهذاف و كاميرا حرارية ونظام ليزري لقياس المسافات مع نظام خاص بأحوال الطقس.. مدفع عيار 125 مم يستطيع اطلاق كل انواع القذائف بما فيها الصاروخية تدريع مدعم ب ERA لحد الان امورها تمام في الجيش.. للإشارة تقنية هانتر كير لا تتوفر في اي دبابة هناك من اسطول دباباته كلها ليس فيه.. وتوفره الصين.

التعديل الأخير:

anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
8,245
التفاعلات
32,819 181 0
وصلت المعلومه
الاحظ ان فقط الشرق مهتمين بزيادة عيار مدفع الدبابه
اما الغرب وخصوصى امريكا تكتفي بعيار120ملم

ليس بالضبط، على المدى المنظور، توقف الشرق والغرب عند العيار 125 ملم والعيار 120، رغم الحديث المتجدد عن تطوير مدافع دبابات بأقطار أكبر، من عيار 135 و140 و152 ملم!! إذ يبدو أن التطويرات تنصب حالياً على تحسين فاعلية الذخيرة ودوافعها، وأنظمة السيطرة على النيران FCS.


DESERTFIGHTER

مياو
طاقم الإدارة
مـراقــب عـــام
إنضم
22 أبريل 2016
المشاركات
5,599
التفاعلات
33,879 693 1
الدولة
Saudi Arabia
ليس بالضبط، على المدى المنظور، توقف الشرق والغرب عند العيار 125 ملم والعيار 120، رغم الحديث المتجدد عن تطوير مدافع دبابات بأقطار أكبر، من عيار 135 و140 و152 ملم!! إذ يبدو أن التطويرات تنصب حالياً على تحسين فاعلية الذخيرة ودوافعها، وأنظمة السيطرة على النيران FCS.
الانجليز عندك فكرة ناوين يغيرون مدافعهم لمدافع ملساء او لا ؟
