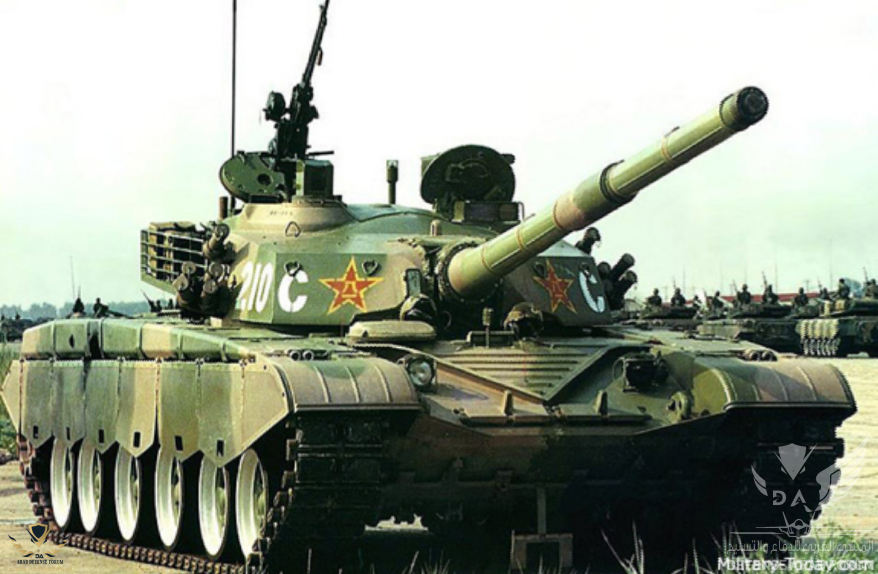

Type 99


* تعتبر الدبابه ZTZ 99 أو كما تسمى Type 99 من أحدث ما أنتحته الصين من دبابات القتال الرئيسية والتي تضاهي وبحسب بعض المصادر الدبابات الغربيه ك
Abrans أو Loepard وخاصه النسخه الأحدث
Type 99A2


Type 99A2

*النسخه الأحدث Type 99A2 ظهرت سنه 2014 في الجيش الشعبي الصيني وكانت بدايه العمل على هذا النموذج عام 2003

* الدبابه من أنتاج وتطوير

China Northern Industries Group Corporation


* تصميم الدبابه خليط بين التصميم الشرقي و الغربي مع أحتفاظ الدبابه بالروح الشرقيه السوفيتيه


*دخلت الدبابه Type 99 في خدمة الجيش الشعبي الصيني عام 2001 خلفا للنماذج الاقدم ك Type98

Type 98

* تعتبر الدبابه تطوير للدبابه
Type98

الأبعاد

* الوزن 54 أو 50 طن
النسخه الأحدث 55 أو 85طن
*الطول مع المدفع 11 متر
*طول البدن 7.8 م
*العرض 3.4 متر
*لاارتفاع2.2 متر
*أجتياز الخنادق 3 متر
*أحتياز حاجز حتى أرتفاع 1.3متر
*الغوص بدون معدات حتى 1.5متر
*الطاقم 3 أفراد


التدريع

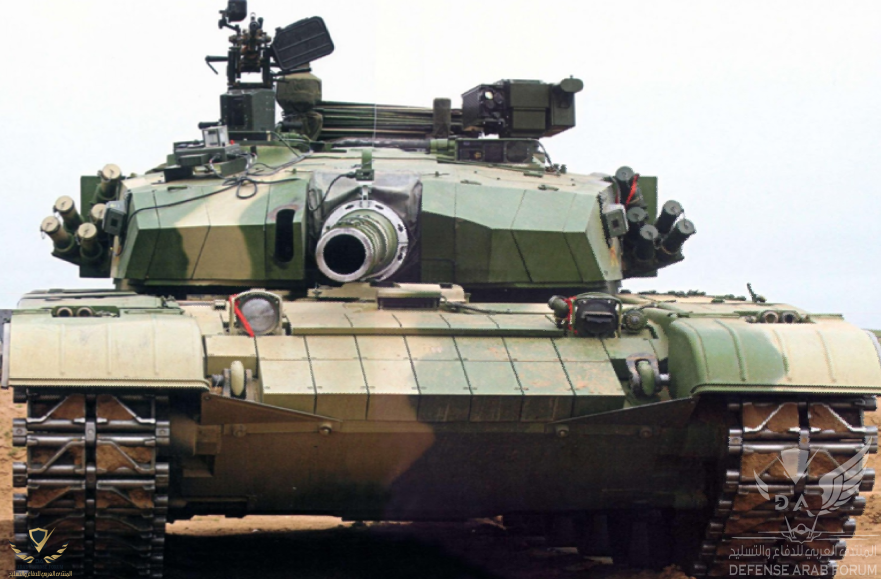

* يتألف تدريع الدبابه من الفولاذ الملحوم حيث يصل التدريع في المنطقة الجبهويه بين 1000او1200 ملم
مع تزويد مقدمه الهيكل والبرج بدروع ERA دروع رد فعل متفجرة بالامكان تبديلها بسهوله أو ترقيتها
وتذكر بعض المصادر أن التدريع الجبهوي 700مم في النسخه Type99 وفي النسخه الأحدث A2يصل تدريعها الجبهوي حتى 900 ملم

* تذكر بعض المصادر أن الدروع ERA هي من نوع FY4 والتي تكون بكفائه دروع (Kontakt-5)


التسليح


Type 99

* يمتلك المدفعي على جهاز رؤيه مستقل مثبت على السطح ثنائي يشتمل على قناة نهارية ، ونظام تصوير حراري للرؤية الليلية ، وجهاز تحديد مدى الليزر.

المدفعي

* يتألف تسلح الدبابه الرئيسي من المدفع الاملس ZPT98 عيار 125 يستطيع ضرب الاهداف وأطلاق قذائف خارقه للدروع حتى مسافه 2000متر ويمكن أستبدال المدفع خلال ساعه واحدة في حال حصول عطل

Type99A2

* تحمل الدبابه عدد 41 قذيفه 22 منها تكون حاهزة للرمي في الملقم الآلي وبالامكان أطلاق القذائف والتلقيم بشكل يدوي
* على غرار الدبابات الروسيه القذائف تكون منفصله عن الحشوة الدافعه ويتم تجمعيها في الملقم الآلي وجزء من القذائف والحشوات تخزن في البدن مما بشكل خطرا على الطاقم في حال حصول أختراق
* الدبابه مجهزة بملقم آلي يوفر معدل أطلاق نار 8 قذائف في الدقيقه


* تستطيع الدبابه أطلاق قذائف تحقق أختراق
850 /960 ملم من الفولاذ من مسافه 2000متر بحسب نوع القذيفه وحتى قذائف اليورانيوم



* تطلق الدبابه تشكيله من القذائف
(HE-FRAG HEAT APFSDS)


* سرعه الفوهه: 1780 م/ث

المدفع مزود بغلاف أو غطاء حراري
ومشتت للدخان



* تستطيع الدبابه أطلاق الصاروخ الروسي
9M119M Refleks
والذي يصنع في الصين برخصه حيث تحمل الدبابه 4 صواريخ تستطيع من خلاله مشاغله الاهداف حتى 4 او 5 كلم مع القدرة على أستهداف المروحيات المنخفضه

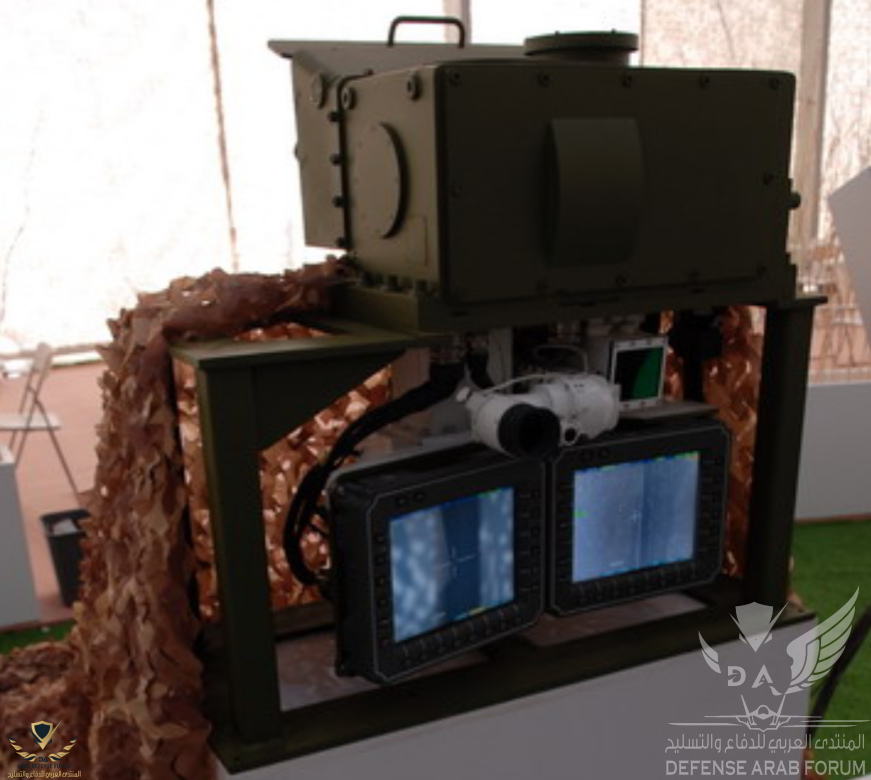

* تذكر المصادر ان الدبابه مجهزة بجهاز كهرو بصري فريد من نوعهه يقع على سطح البرج خلف فتحة المدفعي
يتكون النظام من جهاز LWR للتحذير من أشعه الليزر وسلاح ليزر للدفاع عن النفس LSDW والذي تم تصميمه ليقوم بأستخدام الليزر عالي الطاقه لمهاجمة بصريات العدو بمجرد أن يكتشف أن الدبابه تتم أضائته ليزريا بواسطة ليزر تحديد المدى أو ليزر لتوجيه الأسلحة يقوم النظام بتحذير الطاقم ويتم استخدام LSDW ضد مصدر ليزر العدو.


يمكن لـ LSDW تعطيل إشارة توجيه الليزر / الأشعة تحت الحمراء لصاروخ العدو وتعطيل بصريات مراقبة العدو (بصري ، رؤية ليلية ، تصوير حراري ، محدد المدى بالليزر ، إلخ) وحتى أتلاف نظر المدفعي


* يتألف التسليح الثانوي من رشاش متحد المحور عيار7.6ملم 2000 طلقه ومدفع رشاش ثقيل عيار 12.7 ملم 300 طلقه
* قواذف قنابل دخانيه


* تحتوي الدبابه على نظام لأدارة النيران بأستخدام حاسوب بالستي يشتمل على محدد مدى ليزري
ولوحة التحكم ومستشعر الرياح ومستشعر انحدار المدفع ومستشعر حركة البرج واستقرار الدوران وآلية التحكم في المدفع حيث يتم إدخال البيانات من أجهزة الاستشعار مباشرة إلى كمبيوتر التحكم في النيراني والذي يقوم تلقائيًا بحسابات للتحكم في أطلاق النار
و تعقب للأهداف بشكل آلي حيث يوفر رد فعل سريع جدا في تصل الى 5 ثواني في حاله السكون و 7 ثواني في حاله الحركه حاله الحركه ويحقق أصابه بنسبه 85بالمئه من أول طلقه من مسافه 2000 متر وفي حال عن أصابه الهدف يقوم الحاسوب بالقيام بعمليات حسابيه لتصحيح الرميه الثانيه بما يحقق أصابه بنسبه 100/100


*التعقب الآلي للأهداف فقط للنسخه Type99A2
بينما النسخه الاقدم تستخدم النظام اليدوي والتي قد تم تحديثها وترقيتها لاحقا



* الدبابه محهزة بحساس الرياح وبنظام مرجعي ديناميكي للفوهه DMRS يعطي دقة نيرانيه للدبابه
حيث يمكن لهذا النظام قراءة أضطرابات المدفع أثناء الإطلاق وتمرير البيانات الى الحاسوب ليقوم بدوره بتحسين الدقه



محطه القائد

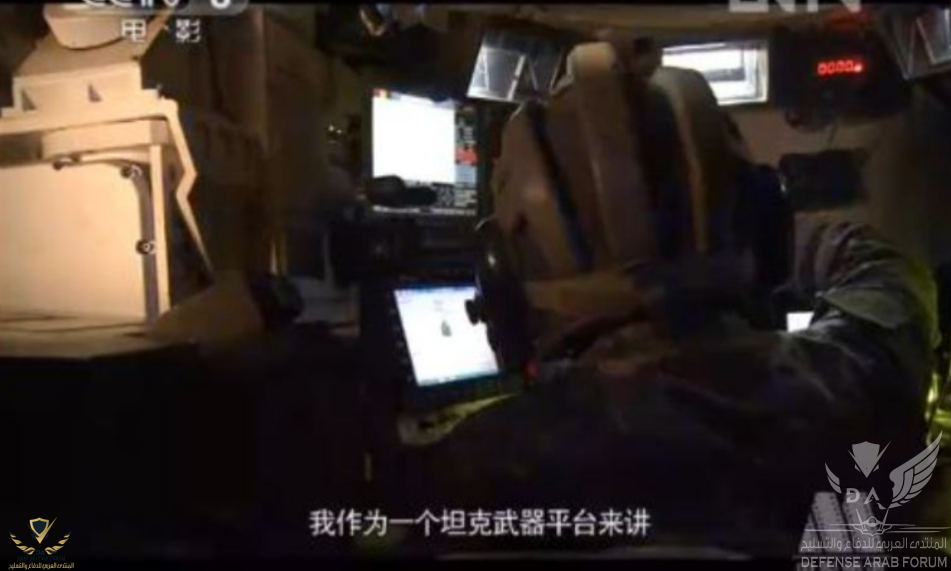

* تم تجهيز محطة القائد بستة مناظير لتوفير رؤية شاملة 360 درجة مع تركيب شاشه عرض بانورامي للقائد يزود الشاشه للقائد برؤية نهارية / ليلية مستقلةعن المدفعي ومدمج مع جهاز تحديد مدى ليزري


* تسمح المناظير وشاشات العرض المستقلة للقائد والمدفعي بقدرات "الصياد القاتل" ، حيث يمكن للقائد استخدام مناظيره الخاصه للبحث عن هدف جديد بينما يقوم المدفعي بمهامه في التصويب وإطلاق النار على العدو و بمجرد أن يكمل المدفعي مهمة إطلاق النار يتولى القائد على الفور بتحويل البرج نحو الهدف الجديد الذي حصل عليه. ثم يقوم القائد بتسليم الهدف الجديد إلى المدفعي ، الذي سينهي بقية مهام التصويب وإطلاق النار ، مما يسمح للقائد بالبدء في البحث عن هدف جديد آخر.



* يحتوي نظام التصوير الحراري في Type99 على كاشف مبرد يستخدم معالجة الإشارات يتم عرض الصورة الحرارية في جهاز الرؤيه الخاص بالمدفعي مع قياس المدى بواسطة محدد المدى بالليزر. يمكن أن يستمر التصوير الحراري في العمل لمدة تصل إلى 12 ساعة مع قوة تكبير x11.4 يبلغ أقصى مدى للكشف عن هدف حجم الخزان 2600 م في النهار و 2750 م في الليل.


* تم تجهيز الدبابه بنظام بحماية NBC ونظام إطفاء الحريق التلقائي بالكامل.


* تشمل أنظمة اتصالات مشغل الراديو راديو HF / VHF وجهاز اتصال ليزر يستخدم هذا النظام لنقل جميع انواع البيانات وبشكل مشفر ويصل مدى النظام من 3600 الى 4000 متر


* الدبابه مجهزة بمحرك ديزل يعمل بشاحن توربيني بقوة 1500 أو 1200 حصان. يعتمد هذا المحرك على تقنية MTU 871 Ka-501 الالمانية


السرعه القصوى 70 أو 80ك /س على الطرق المعبدة و 65 أو 46ك/س على الطرق الترابيه
*المدى 450 كلم او 600 مع خزان وقود خارجي


* تم تجهيز الإصدار القياسي من الدبابه بعمود يسمح يسمح له بالغطس حتى 5 متر بعد الاعداد و التجهيز

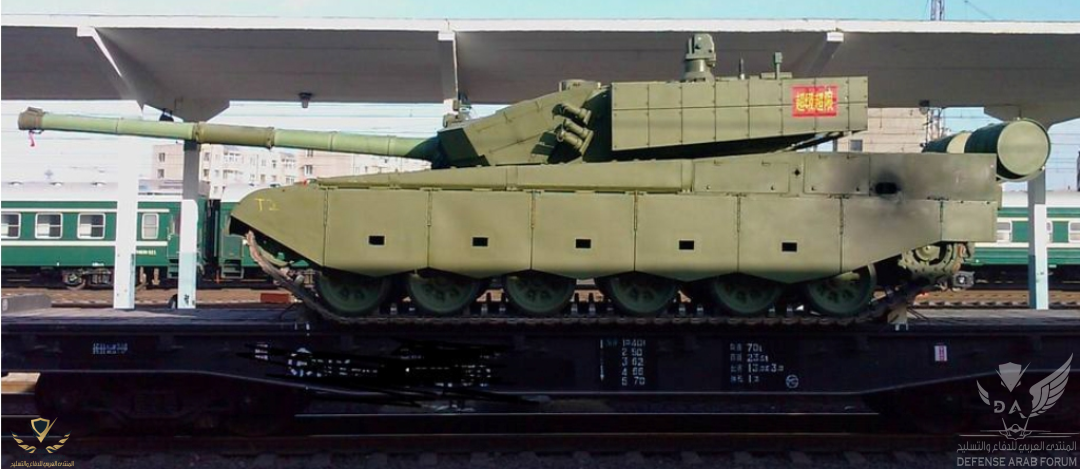

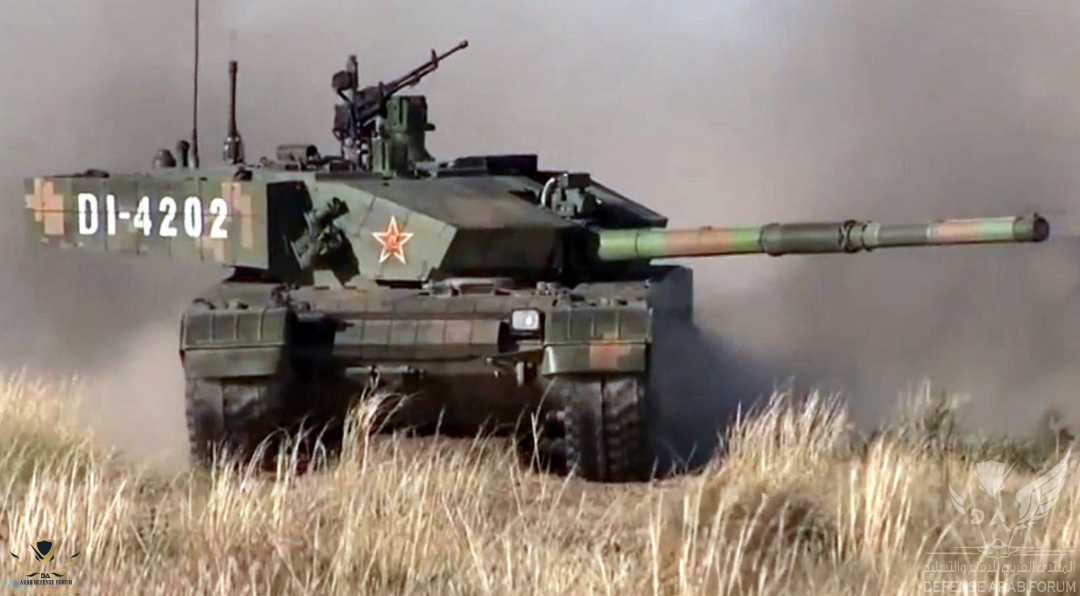

Type 99A2

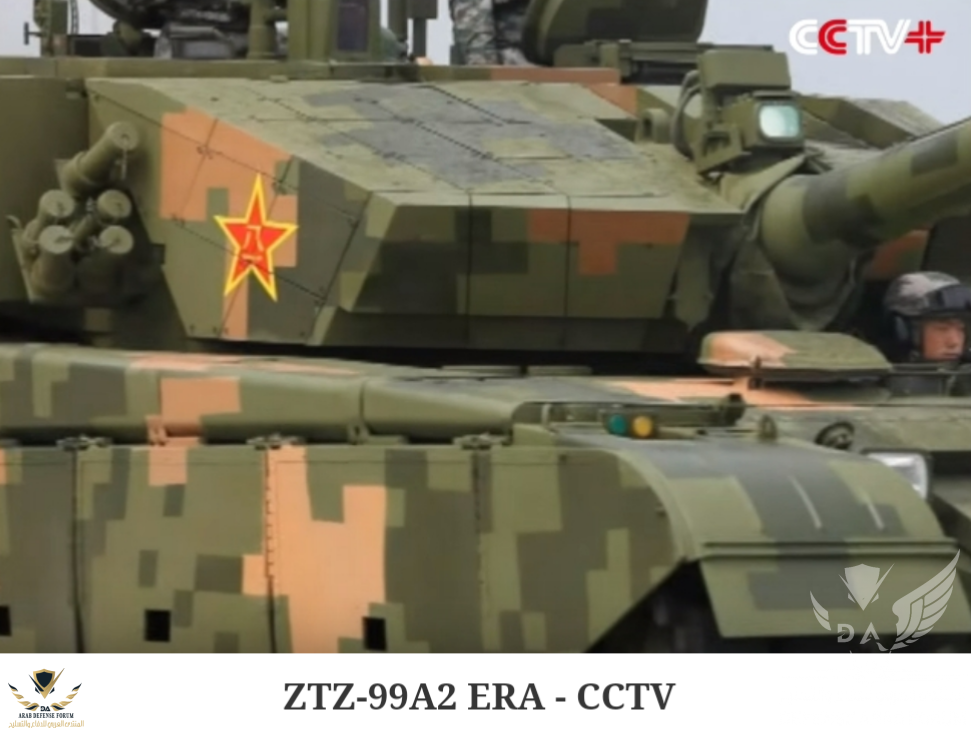

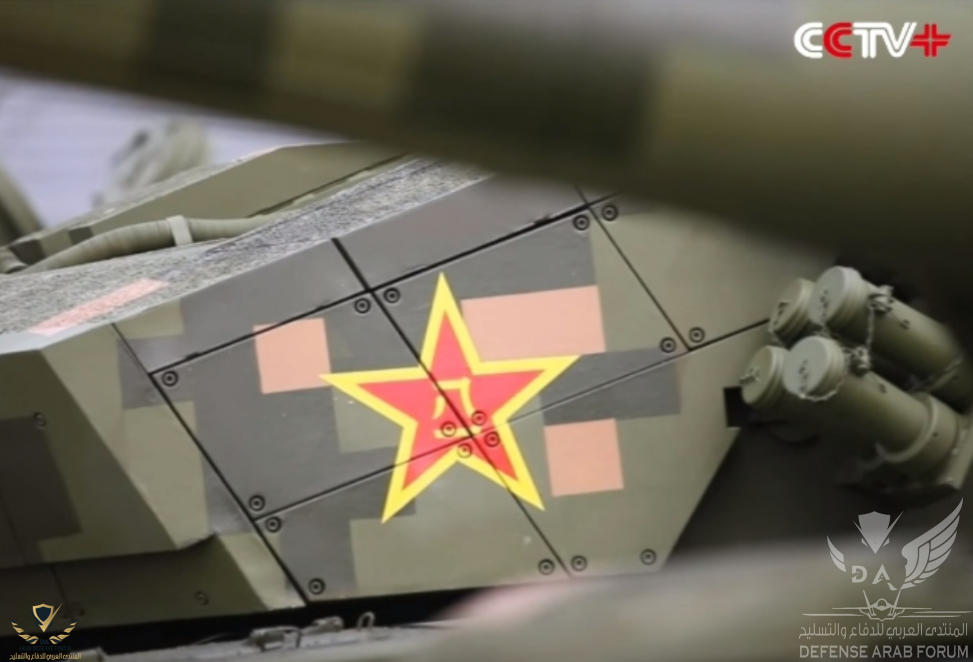

* تتميز الدبابه Type 99A2 ببرج وهيكل محسن حيث تمت أعادة تصميمهما وتتميز المنطقة الجبهويه بدروع أكثر تطورا حيث يعتقد أن تلك الدروع قادرة على صد هجمات الرؤوس الترادفيه وقد تكون من نوع YF5
والتي يكون أداؤها مقاربة بدروع ريليت الروسيه
وتم تجهيز الدبابه بدروع تفاعليه أحدث على طول جوانب البرج والسقف وحتى الجزء الامامي من البدن
تم تجهيز الدبابه بقاذفات قنابل الدخان ونظام NBC ونظام آلي لأطفاء الحرائق


* تحوي الدبابه على نظام التحكم النيراني من نوع يعد 1A45T وهي نسخة محسنة من تلك المستخدمة في TYPE 99 وتم تجهيز الدبابه بأحدث المناظير الحرارية


* تعمل الصين على برنامج لتزويد الدبابه بمدفع 140ملم



* في النسخه Type99A2 تم استبدال LSDW الأصلي والذي هو على شكل صندوق بتصميم جديد على شكل أسطوانة ، مثبت على البرج خلف فتحة المدفعي


*تم تجهيز Type99A2 بجهاز تصوير حراري محسن من الجيل الثاني باستخدام صفائف المستوى البؤري بالأشعة تحت الحمراء ، والتي يبلغ أقصى مدى فعال من 7 إلى 9 كم ونطاق كشف يبلغ 4000 متر في حالة الطقس السيئ


* بعض المصادر تذكر انه الدبابه قد تكون محهزة بنظام حمايه نشط

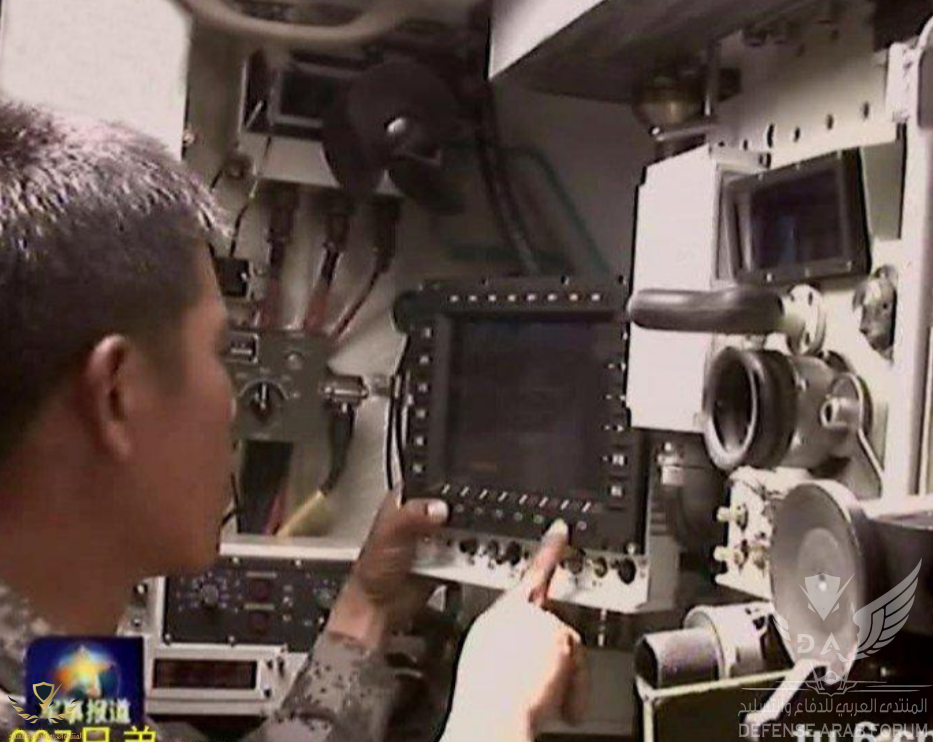

* تحتوي الدبابه على برنامج يراقب جميع الانظمه والمشكلات ويعرضها على شاشات رقميه للطاقم

* تمتلك الدبابه أحدث معدات الاتصالات ونظام إدارة ساحة المعركة التي تسمح بتتبع المركبات الصديقة أو المعاديه


* تم تجهيز الدبابات أيضًا بمحطة نظام معلومات ساحة المعركة مع جهاز الملاحة لتحديد المواقع
Beidou / GPS / GLONSS



Jabbber


EGY_RAFALE

عضو مميز
إنضم
13 فبراير 2015
المشاركات
7,056
التفاعلات
24,974 20 0
الدولة
Egypt
موضوع جميل لكن الدبابات الصينية ما هى الا تقليد وترقيع لدبابات سوفيتية عتيقة فى حين ان الروس انفسهم اتجهو لمنتجات بتصاميم احدث وعصرية واكثر تكنولوجيه للاسف تلك الدبابات زبائنها من افريقيا فقط


Saudi silent

التصنع ، لا يزيد الشخص إلا قبحاً ➳
صقور الدفاع
إنضم
27 يونيو 2019
المشاركات
8,967
التفاعلات
55,961 1,241 0
الدولة
Germany
انهى مستقبل :تمام: مع الدبابات الصينية المستقبل فى المقابر :مخ:
لم أقل في ( الحاضر ) لأنني عارف اداء الدبابات الصينية حاليآ سيئة ,
لكن قلت (مستقبلآ) عندي احساس عميق جدآ دبابات الصين ستكون مستقبل الدبابات


DESERTFIGHTER

مياو
طاقم الإدارة
مـراقــب عـــام
إنضم
22 أبريل 2016
المشاركات
5,583
التفاعلات
33,685 682 1
الدولة
Saudi Arabia

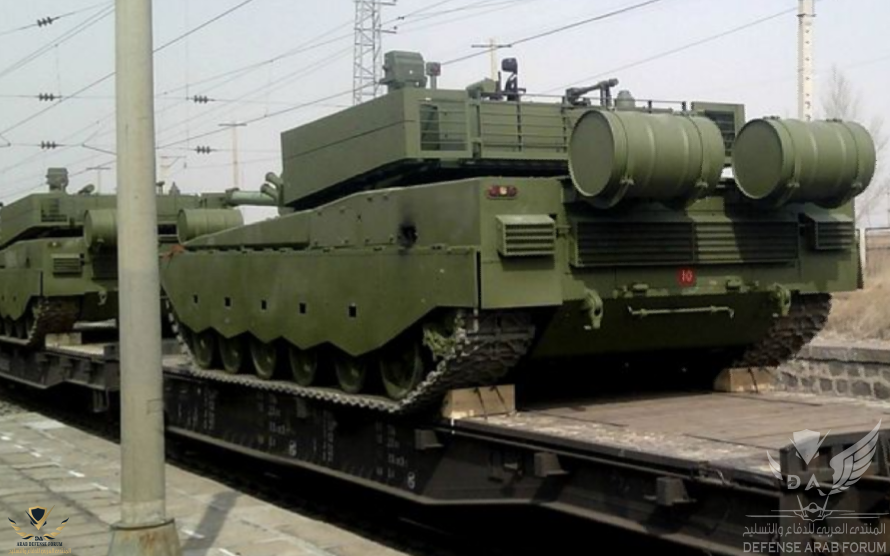

دول الشرق وبراميل الوقود الخلفية
a better love story than twilight

لو شفتها من بعيد قلت تي72


Jabbber

صقور الدفاع
إنضم
17 يوليو 2017
المشاركات
8,691
التفاعلات
20,381 225 0
موضوع جميل لكن الدبابات الصينية ما هى الا تقليد وترقيع لدبابات سوفيتية عتيقة فى حين ان الروس انفسهم اتجهو لمنتجات بتصاميم احدث وعصرية واكثر تكنولوجيه للاسف تلك الدبابات زبائنها من افريقيا فقط
قدرات الدبابه جيدة


Jabbber

صقور الدفاع
إنضم
17 يوليو 2017
المشاركات
8,691
التفاعلات
20,381 225 0
الدبابة ستكون في وضع جيد مع إضافة نظام الحماية النشط

نظام الحمايه النشط الصيني للدبابات GL-5

بعض المصادر تذكر انه النسخه الأحدث تم تزويدها بنظام حمايه نشط ولكن المعلومات غير مؤكدة


anti poliz

✨ spark
طاقم الإدارة
مـراقــب عـــام
إنضم
3 مايو 2016
المشاركات
6,251
التفاعلات
21,124 61 0
الدولة
Morocco
إنضم
16 يوليو 2018
المشاركات
8,760
التفاعلات
42,869 470 0
الدولة
Saudi Arabia
دول الشرق وبراميل الوقود الخلفية
a better love story than twilight

لو شفتها من بعيد قلت تي72



غريبة لم يسرقوا تصاميم الإبرامز كعادتهم بالنسخ واللصق
ربما لم يتمكّنوا من الحصول عليها وأكملوا الترقيع السوفييتي .


m2abuassi

طاقم الإدارة
مـراقــب عـــام
إنضم
13 يوليو 2008
المشاركات
5,024
التفاعلات
19,814 368 0
الله يعطيك العافية يا جابر عل موضوعك الممتاز .
التجربة المغربية السيئة مع الصينيين في مجال الدبابات تجعل الجميع متخوف من خوض تجربة أخرى .
السودان أيضا كان له تجربة معهم .


anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
8,245
التفاعلات
32,808 181 0

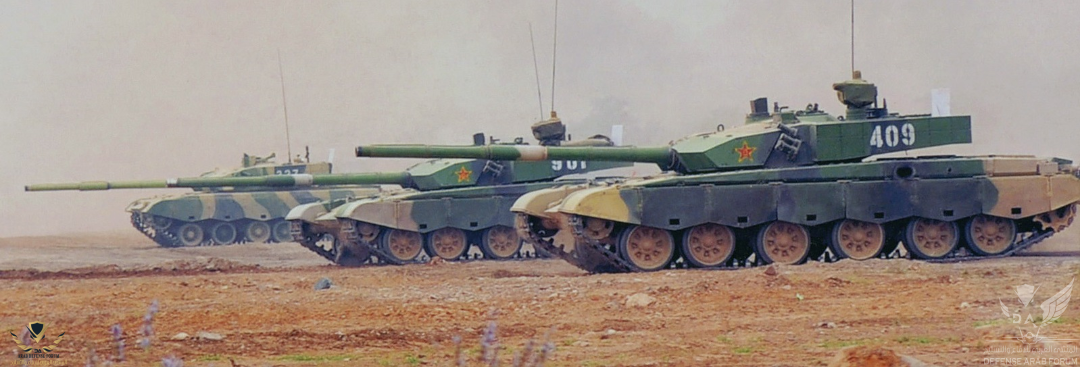

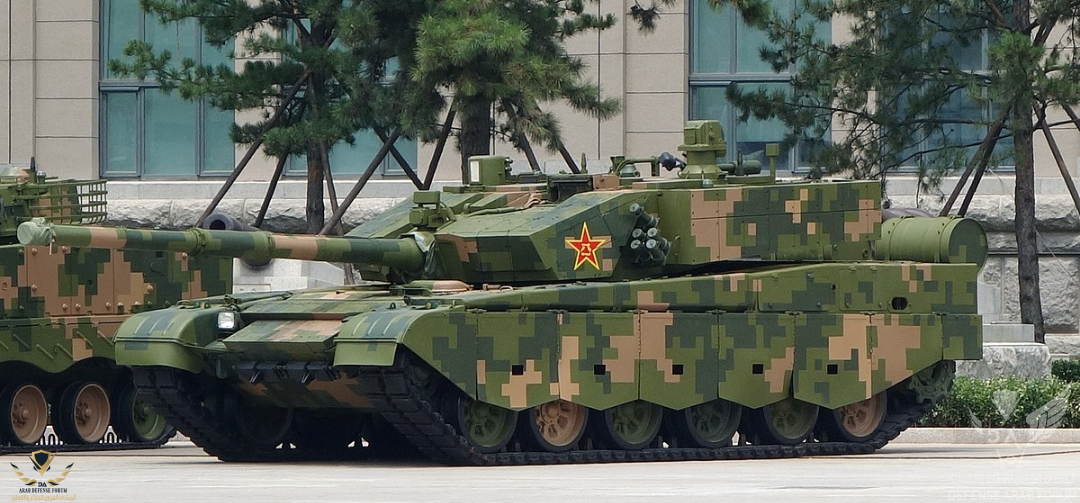

الصورة الثانية الدبابه الي على اليسار حد عارف نوع التجهيز الي على البرج جهة اليسار

على الأرجح منظومة إجراءات مضادة وإن كان يصعب الحكم على التجهيز بشكل أكثر تفصيل لعدم وضوح الصورة !!!



anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
8,245
التفاعلات
32,808 181 0

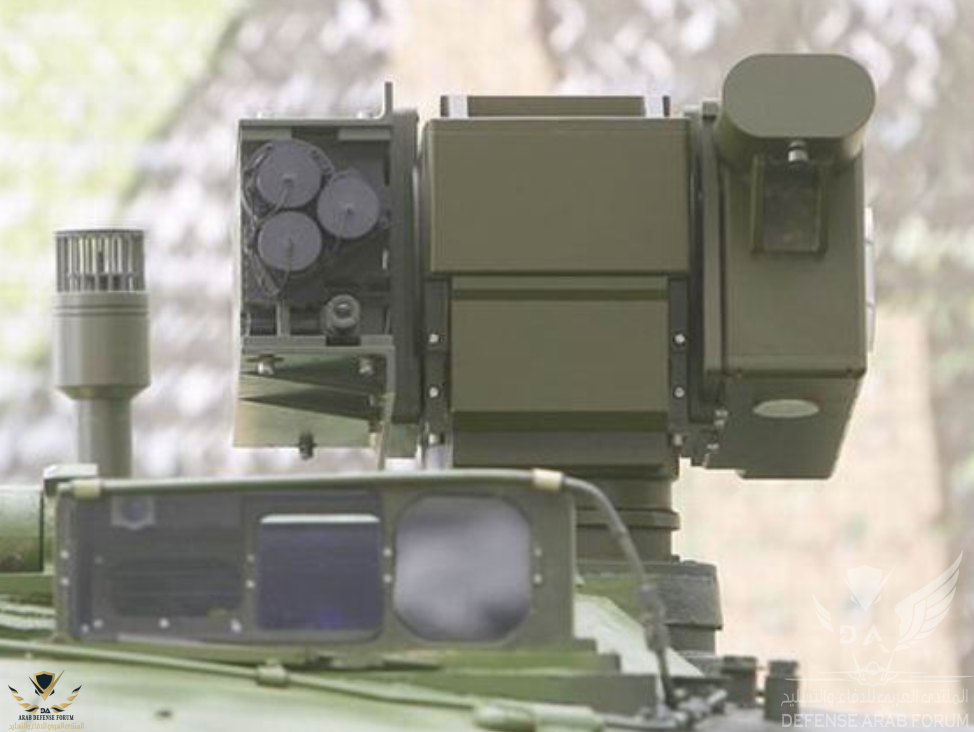

مشاهدة المرفق 258608
* تذكر المصادر ان الدبابه مجهزة بجهاز كهرو بصري فريد من نوعهه يقع على سطح البرج خلف فتحة المدفعي
يتكون النظام من جهاز LWR للتحذير من أشعه الليزر وسلاح ليزر للدفاع عن النفس LSDW والذي تم تصميمه ليقوم بأستخدام الليزر عالي الطاقه لمهاجمة بصريات العدو بمجرد أن يكتشف أن الدبابه تتم أضائته ليزريا بواسطة ليزر تحديد المدى أو ليزر لتوجيه الأسلحة يقوم النظام بتحذير الطاقم ويتم استخدام LSDW ضد مصدر ليزر العدو.


يحمل التعيين JD-3 وهو مخصص للتشويش والإعماء البصري، حيث جرى ثبيته على أسقف أبراج الدبابات من طراز Type 98 وType 99. هذا التجهيز في الحقيقة يعتبر عملاً مميزاً وفريداً بالنسبة لدبابات المعركة الرئيسة الحالية. فعلى خلاف الأنظمة النشطة للدفاع عن النفس، كتلك التي اختبرتها الدبابات الروسية والغربية على مدى الزمن والتي تطلق ذخيرتها الوقائية لتحطيم المقذوفات القادمة باتجاه الدبابات، فإن النظام الصيني يستخدم شعاع ليزر عالي الطاقة لقمع وإخماد منظومات العدو الكهروبصرية بشكل مباشر. النظام الصيني JD-3 يضم في تركيبه حاسوب سيطرة مع معالج دقيق، آلة تصوير حرارية، محدد مدى ليزري، مجس أو كاشف إشعاع ليزري (أو ببساطة مستقبل تحذير ليزري LWR) وأخيراً مرسلة ليزرية مع أداة تصويب تلقائية باتجاه أنظمة الإضاءة والتعيين الليزرية المعادية، بما في ذلك منصات توجيه الصواريخ المضادة للدبابات الموجهة ليزرياً.

كاشف الإشعاع الليزري هو عبارة عن تجهيز على هيئة سارية منصبة على قمة سقف البرج، تحديداً إلى الخلف من فتحة قائد الدبابة. هذه السارية تضم إلى رأسها قبة أشبه برأس الفطر mushroom head مع آلة تصوير مخفية للأعلى منها قابلة للدوران. الدور الرئيس لهذه القبة يتركز على اكتشاف الإضاءة الليزرية المعادية ضمن قطاع أفقي حتى 360 درجة، وبالتالي تحذير الطاقم بأن دبابتهم أصبحت عرضة للهجوم أو أن صاروخ موجه ليزرياً يقترب منها لتفعل الإجراءات المضادة بعد ذلك. أما بالنسبة لأداة التصويب التلقائية والتي تكون على هيئة علبة أو صندوق box shaped، مثبته إلى الخلف من فتحة الرامي، فهذه تستعين بسلاح ليزري للدفاع الذاتي LSDW. هذا السلاح يطلق شعاع ليزري عالي الطاقة يوجه نحو مصدر الإضاءة المعادية وذلك بهدف غمر التجهيز البصري الخاص بالنظام أو إعماء المشغل البشري.
