رادار Rezonans NE ما رواء الافق الثاني بمصر

ابوعمار

:: عضو ::
إنضم
21 أبريل 2018
المشاركات
1,831
الإعجابات
6,238
النقاط
675
الدولة
Saudi Arabia

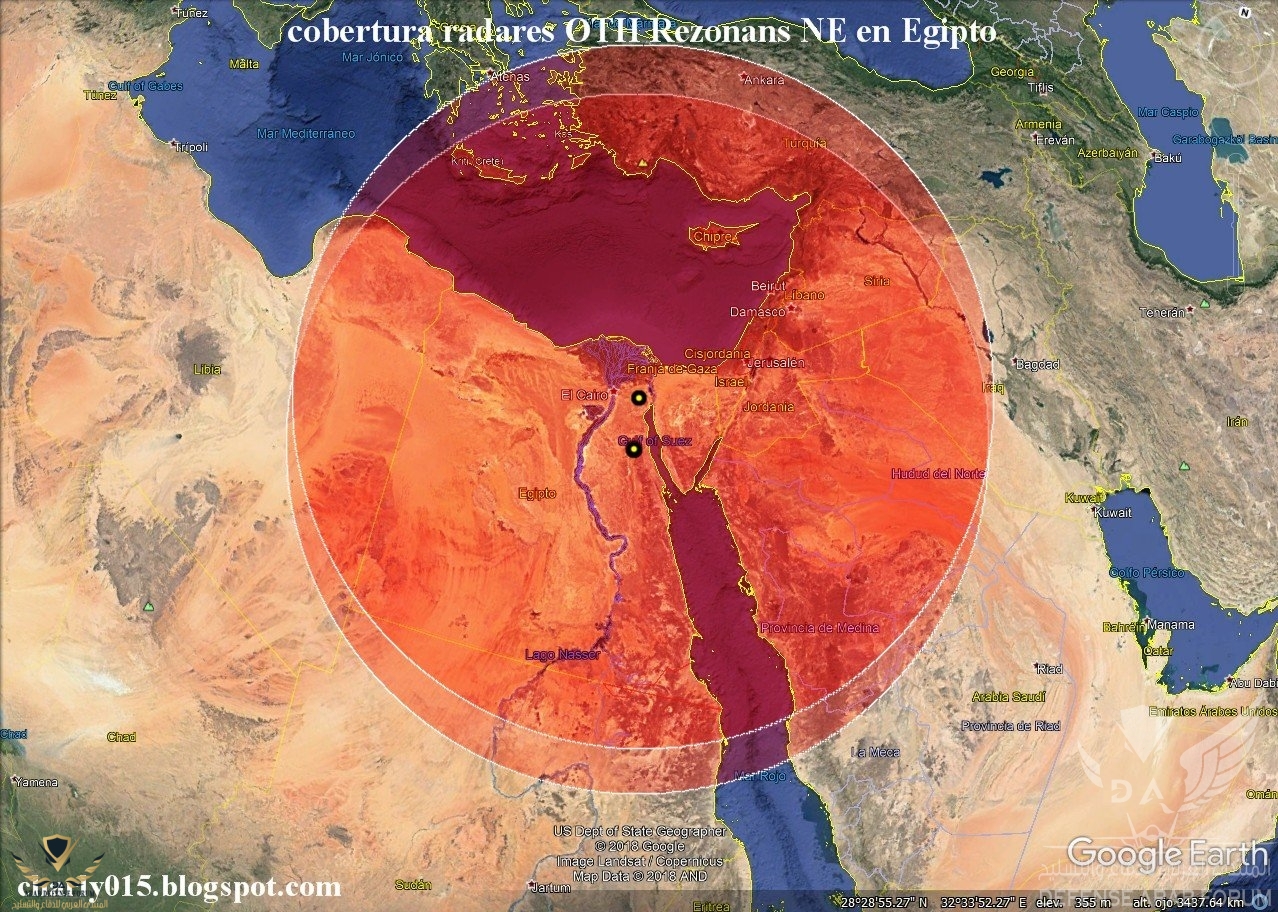

في شي غريب او غلط ؟!
عندك رادارين للكشف بمدي كبير
ليش تنصب متقاربة من بعض ؟!
الفرق في الصورة لا يكاد
يذكر بين الأول والثاني !!​


Reaper

:: عضو ::
إنضم
20 أغسطس 2016
المشاركات
532
الإعجابات
1,932
النقاط
570
لماذا نصب رادران بالقرب من بعضهم ؟

  • إعجاب
التفاعلات: Moaz

iwolfkiller

:: عضو ::
إنضم
22 مايو 2019
المشاركات
69
الإعجابات
189
النقاط
45
الدولة
Jordan
في شي غريب او غلط ؟!
عندك رادارين للكشف بمدي كبير
ليش تنصب متقاربة من بعض ؟!
الفرق في الصورة لا يكاد
يذكر بين الأول والثاني !!​
يجب ان يكون هناك واحد في الشمال يغطي مصر عدو المستقبل تركيا


Raptor6

لــــواء
إنضم
10 سبتمبر 2013
المشاركات
506
الإعجابات
1,693
النقاط
810
ال 2 يبدو انهم موجهين لاسرائيل ...الشمالى لتغطيه اى اختراق من جهة سيناء والقناة و شمال بورسعيد و الجنوبى للاختراق من جهة البحر الاحمر ...و السبب فى انهم قريبين من بعض رغم ان المدى كبير جدا لكل منهم ان مدى كشف الشبحيات اقل بكثير من المدى الاقصى للرادار وايضا لتطبيق ما يشبه ال Bi static radar ربما لزيادة دقة الكشف ...يبدو انه جاء لصيد ال F-35 خصيصا


shawshank

:: عضو ::
إنضم
23 أكتوبر 2019
المشاركات
232
الإعجابات
703
النقاط
515
الدولة
Cyprus
اعتقد التقارب بغرض انه اذا تم التشويش بكفائة على احدهم يعمل الاخر بكفائه دون توقف لان المسافة صحيح بسيطة ولكنها عملياتيا متباعده


rashd

لــــواء
إنضم
6 أبريل 2008
المشاركات
526
الإعجابات
911
النقاط
1,029
رادارات ال VHF عموما فيها نسبة خطأ توصل احيانا الى ٥٠ كيلو الشركة المصنعه لهذا الرادار تقول ان نسبة الخطا ٣٠٠ متر فقط !!!
اعتقد ان المصريين وضعو رادارين لمعرفتهم بنسبة الخطأ لتزيد نسبة الجوده للاهداف وتتطابق في مراكز العمليات
وحديثي يحتمل الصواب والخطأ


Saudi silent

عضو مميز
إنضم
27 يونيو 2019
المشاركات
3,003
الإعجابات
14,071
النقاط
690
الدولة
Germany
رادار يغطى الاخر
وفى النهايه نحن لانريد الا هذا النطاق من الكشف فهو المهم
الف مبروك . وللمعلومية انا توقعت قبل كم شهر ان الزبون للرادار الروسي هو مصر وتوقعي طلع صحيح . :D


RAS DAHB

:: عضو ::
إنضم
23 أكتوبر 2018
المشاركات
1,118
الإعجابات
1,353
النقاط
595
الدولة
Euro
الله يمسيك بالخير يا غوري... ما علينا.
--------------------
فائده وجود 2 رادار.
يكون الرادار الأساسي أكثر دقة للنطاق والسمت (الزاوية) ويكون الرادار الثانوي أكثر دقة في الارتفاع.

معلومة تانية

الرادار الأساسي قادر على تتبع أي هدف ، بغض النظر عما إذا كانت متعاونة أم لا. تتبع الرادارات الثانوية فقط تلك الأهداف التي تشغل معدات معينة (تسليح معين).
لأن الرادارات الأولية تستغل صدى الهيكل، فإنها تحتاج إلى قوى أعلى بكثير من الرادارات الثانوية.
يمكن لمعدات الرادار الثانوية التي يحملها الهدف تشفير قدر كبير من المعلومات الإضافية ، مثل علامة النداء ، والتعرف الفريد ، وبيانات التنقل ، وما إلى ذلك. يكتشف الرادار الأولي فقط وجود الهدف ويقدر حركة الهدفو في بعض الحالات ، يمكن اشتقاق بعض مؤشرات التعريف من صدى الهيكل، ولكن مش كثيرًا.


amoon 2014

عـــقيــد
إنضم
15 أبريل 2014
المشاركات
325
الإعجابات
971
النقاط
670
الدولة
Egypt
لو فى رادار تالت فى جنوب مصر بالقرب من حلايب وشلاتين أعتقد أن تغطيته ستصل لحدود إيران والمنطقة الساخنة بالخليج بالإضافة لعمق كبير بقلب أفريقيا ... على الأقل فى المستقبل نتمناه


تلج

:: عضو ::
إنضم
24 يناير 2018
المشاركات
877
الإعجابات
1,669
النقاط
570
مدى كشف الطائرات ٣٥٠كم و المسافة بين الراداران ٢٠٠كم . وهذا جيد
ايضا المنطقة العمياء هي فقط ١٠ كم الاولى وهذا جيد.
اخيرا الرادار يحتاج صيانة كل ستة اشهر و يتوقف لمدة ٢٠ يوم. لذالك وجود رادار ثاني قريب أمر ضروري .





Coverage area:




range, km

10-1100



azimuth, deg

360



elevation, deg

1,5 to +80* (0 to +80)**



altitude, km

±100





Fighter detection range at altitude of 10,000 m, km

350





Target location accuracy, not worse than:




range, m

300



azimuth, deg

1,5



elevation, deg

1,5



speed, m/s

1-1,5





Data update rate, s

1-10





Number of tracked targets

±500





Operation time mode

continuously***





Warm-up time (on a prepared site with installed AFD), min

10





Operating crew (one shift)

3





Power supply system

self-contained industrial network 3 x 220 VAC, 50 Hz





Power consumption, kW

100





Operation conditions:




ambient temperature, °С

-40° to +50°



relative air humidity, %

≤ 90 at 25 °С



wind speed, m/s

≤ 50





Transportation

by road, rail, sea, air




* when the radar is installed on a hill of >10 m inclined by 2º

** when the radar is installed on a hill of > 100 m

*** except for the periods of semi-annual scheduled maintenance services, with a total time of about 160 hours


ضمير حى

:: عضو ::
إنضم
12 أكتوبر 2018
المشاركات
1,185
الإعجابات
3,784
النقاط
595
الدولة
Egypt
ت
في شي غريب او غلط ؟!
عندك رادارين للكشف بمدي كبير
ليش تنصب متقاربة من بعض ؟!
الفرق في الصورة لا يكاد
يذكر بين الأول والثاني !!​
تبادلى


MaD

:: عضو ::
إنضم
24 أكتوبر 2016
المشاركات
1,125
الإعجابات
1,918
النقاط
570
الدولة
Egypt
جميل
يبقى احنا كدة محتاجين اتنين كمان فى واحد فى السلوم و التانى فى سيوة و تبقى اتعشت من كل حتة
