حقيقة نظام الدفاع الجوي ثاد

[تلج]

Terminal High Altitude Area Defense (THAAD) system
نظام الدفاع عن المناطق المرتفعة الارتفاع " ثاد "

هدف النظام اعتراض الصواريخ ذات المسار البالستي ( اي تطير خارج الغلاف الجوي اثناء رحلتها نحو الهدف)

والنظام لا يقوم باعتراض اي اهداف يطير على ارتفاع اقل من ٤٠ كم .

تعمق الكورييون في دراسة النظام والفائدة منه بخاصة ان عاصمتهم اقرب للحدود من موقع الثاد المقترح.

هذا مخطط يشرح فضاء الاشتباك للمنظومة

المنطقة الصفراء هي منطقة الاشتباك.
الارتفاع الاعظم ٢٠٠ كم ( الفعال ١٦٠ كم)
البعد الاعظم ٢٠٠ كم ( الفعال ( ١٦٠ كم ايضا )

ضمن المجال الفعال يوجد مناطق عمياء
١- اول ٦٠ كم عن منصة الاطلاق ( بسبب مرحلة الاطلاق )
٢- الاهداف التي تطير على ارتفاع اقل من ٣٨ كم
٣- الاهداف التي تطير خارج ال ١٢٠ درجة عن المحور الامامي للمنظومة.

المنظومة فعالة بشرط تحديد موقع نشرها بشكل صحيح وعدم قدرة الخصم على الالتفاف عليها

وبالمثال الكوري . نجد ان المنظومة موجهة باتجاه كوريا الشمالية . وقدرتها صفر على التصدي للصواريخ الصينية .
طبعا يمكن نشر منظومة ثانية باتجاه الصين وهذا بمثابت اعلان عداء . ودفع الصين لسباق تسلح وامتلاك منظومة صواريخ اسكندر القادرة على الالتفاف على زاوية ١٢٠ للثاد.
بالاضافة سعي كورية الشمالية لامتلاكها.

هذا موضوعي الاول المتخصص. يسعدني النقاش بشكل علمي.

المهندس تلج



[ALGERIAN SU57]

ماشاء الله
موضوع راقي
الثاد سيكون غير فعال امام الاسكندر لما يتميز به الاخير من مناورة و تغيير للمسار
بالاضافة الى انه سيكون عاجزا امام صواريخ الكروز الفرط صوتية
اعتقد انه سيواجه فضيحة مثل ما حدث للباتريوت
3 مليار دولار في مهب الريح



[faresn1111]

المنظومة اذا ليست فعالة للتصدي للدرونات والكروز ولكن أليست أساسا مخصصة للتصدي للصواريخ البالستية ؟
فيما يخص تغطيتها اليست البطارية الواحدة تحتوي على 6-8 قاذفات فممكن بطارية تغطي 360 درجة
النقطة الأولى لم افهمها حقيقة أتمنى توضحها وشكرا لك



[ALGERIAN SU57]

فيما يخص تغطيتها اليست البطارية الواحدة تحتوي على 6-8 قاذفات فممكن بطارية تغطي 360 درجة

التغطية لا تكون بالقواذف وحدها و انما بالرادار
رادار الثاد ثابت على قطاع معين ب 120 درجة



[faresn1111]

ماشاء الله
موضوع راقي
الثاد سيكون غير فعال امام الاسكندر لما يتميز به الاخير من مناورة و تغيير للمسار
بالاضافة الى انه سيكون عاجزا امام صواريخ الكروز الفرط صوتية
اعتقد انه سيواجه فضيحة مثل ما حدث للباتريوت
3 مليار دولار في مهب الريح

الباتريوت لم يكن موجودا أساسا ليواجه فضيحة ثانيا كلا النظامين موجهين للصواريخ البالستية كل التجارب المخصصة للنظام نجحت بنسبة 100%
كيف سيكون غير فعال لمواجهة الاسكندر فقط لانه يتميز بالمناورة وتغيير للمسار كل الصواريخ البالستية تمتلك ذلك وصواريخ الثاد ايضا تمتلك انظمة توجيه وسرعة فعالة وخاصية HTK لتواجه اي تهديد بالستي



[ALGERIAN SU57]

كيف سيكون غير فعال لمواجهة الاسكندر فقط لانه يتميز بالمناورة وتغيير للمسار كل الصواريخ البالستية تمتلك ذلك وصواريخ الثاد ايضا تمتلك انظمة توجيه وسرعة فعالة وخاصية HTK لتواجه اي تهديد بالستي

سنناقش هذه النقطة مساءا باذن الله



[faresn1111]

التغطية لا تكون بالقواذف وحدها و انما بالرادار
رادار الثاد ثابت على قطاع معين ب 120 درجة

فعلا كلامك صحيح ولكن ممكن زيادة التغطية ل270 درجة عبر وضع رادارين لكل بطارية ورغم هذا اعتقد هنالك ميزة للثاد وهي ممكن توجيه الصاروخ بانظمة أخرى مثلا أنظمة الايجيس والاقمار الاصطناعية ممكن استخدامها لتوجيه الصاروخ هنا يعتمد على الدولة وهل تمتلك أنظمة قيادة وسيطرة فعالة فلن تكون مشكلة



[تلج]

المنظومة اذا ليست فعالة للتصدي للدرونات والكروز ولكن أليست أساسا مخصصة للتصدي للصواريخ البالستية ؟
فيما يخص تغطيتها اليست البطارية الواحدة تحتوي على 6-8 قاذفات فممكن بطارية تغطي 360 درجة
النقطة الأولى لم افهمها حقيقة أتمنى توضحها وشكرا لك

صحيح الثاد هو فعلا مخصص ضد الصواريخ البالستية فقط. وهو يواجه تحدي كبير ضد الصواريخ البالستية ذات الرؤوس الوهمية. قدرة الرادار على التمييز تبدء بعد الدخول في الغلاف الجوي . اتوقع ان التمييز يبدء بارتفاع ٨٥ كم بسبب اختلاف الاحتكاك بين الرؤوس الوهمية و الرأس الحقيقي

اما بخصوص النقطة الاولى . اتوقع انك تسأل عن اول ٦٠ كم . ربما خانني التعبير .
ولكن المقصود انه من لحظة اطلاق الصاروخ حتى اللحظة التي يصبح بها الصاروخ ذو توجيه كامل وقادر على اصابة الهدف بدقة يكون طار اول ٦٠ كم . فلا يمكن للصاروخ اصابة اي هدف اقرب



[D.A.S]

المنظومة اذا ليست فعالة للتصدي للدرونات والكروز ولكن أليست أساسا مخصصة للتصدي للصواريخ البالستية ؟
فيما يخص تغطيتها اليست البطارية الواحدة تحتوي على 6-8 قاذفات فممكن بطارية تغطي 360 درجة
النقطة الأولى لم افهمها حقيقة أتمنى توضحها وشكرا لك

ليست فعالة للتصدي للدرونات وصواريخ الكروز!!
النظام تم تصميمه للصواريخ البالستية فقط ولا يمكن استخدمه ضد الطائرات نهائيا او ضد التكتوبالستي
الثاد مهمته محددة جدا



[Ozone]

الباتريوت لم يكن موجودا أساسا ليواجه فضيحة ثانيا كلا النظامين موجهين للصواريخ البالستية كل التجارب المخصصة للنظام نجحت بنسبة 100%
كيف سيكون غير فعال لمواجهة الاسكندر فقط لانه يتميز بالمناورة وتغيير للمسار كل الصواريخ البالستية تمتلك ذلك وصواريخ الثاد ايضا تمتلك انظمة توجيه وسرعة فعالة وخاصية HTK لتواجه اي تهديد بالستي

الحزب الروسي في المنتدى يجزمون ان الاسكندر لا يمكن صده بالمنظومات الحالية ولا حتى المستقبلية



[FAR NEWS]

ماشاء الله
موضوع راقي
الثاد سيكون غير فعال امام الاسكندر لما يتميز به الاخير من مناورة و تغيير للمسار
بالاضافة الى انه سيكون عاجزا امام صواريخ الكروز الفرط صوتية
اعتقد انه سيواجه فضيحة مثل ما حدث للباتريوت
3 مليار دولار في مهب الريح

انت تتكلم فقط للكلام ولا تقول اي شيء واقعي او منطقي
هل الثاد مخصص لصواريخ كروز كي تقول بانه سيكو عاجز ؟؟؟؟؟
بقدرة قادر اسكندر الذي لم يجرب وليس له الا الشفوي الروسي اصبح صاروخ سيفشل امامه الثاد والباتريوت



[تلج]

الباتريوت لم يكن موجودا أساسا ليواجه فضيحة ثانيا كلا النظامين موجهين للصواريخ البالستية كل التجارب المخصصة للنظام نجحت بنسبة 100%
كيف سيكون غير فعال لمواجهة الاسكندر فقط لانه يتميز بالمناورة وتغيير للمسار كل الصواريخ البالستية تمتلك ذلك وصواريخ الثاد ايضا تمتلك انظمة توجيه وسرعة فعالة وخاصية HTK لتواجه اي تهديد بالستي

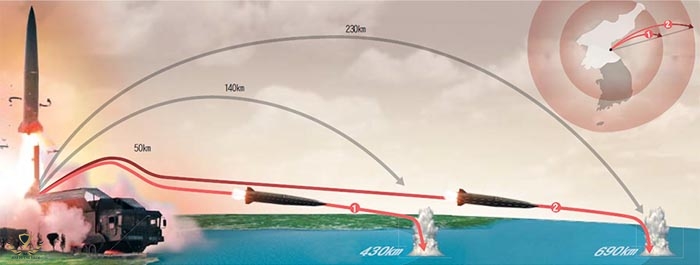

هذه صورة عن تجربة صاروخية لكوريا الشمالية
تمت هذا العام.

لاحظ ان المسار الفضي زو الارتفاع التقليدي ٢٣٠ كم . شيبه مسار صواريخ اسكود القديمة
وهذا المسار الفضي سوف يمر ضمن منطقة اشتباك نظام ثاد ولا خلاف على امكانية النظام التصدي له ( بشرط ان يكون بعد الثاد ١٦٠ كم كحد اقصى عن الهدف المراد حمايته و ان الصاروخ قادم من اتجاه الامامي للرادار )

ولكن فعليا الكورييون الشماليين نجحو بتعديل مسار الصاروخ ( اللون الاحمر ) بحيث انه في المرحلة الاخيرة يطير بارتفاع اقل من قدرة الثاد على التصدي وهي ٣٨ كم ارتفاع ).



[ALGERIAN SU57]

انت تتكلم فقط للكلام ولا تقول اي شيء واقعي او منطقي
هل الثاد مخصص لصواريخ كروز كي تقول بانه سيكو عاجز ؟؟؟؟؟
بقدرة قادر اسكندر الذي لم يجرب وليس له الا الشفوي الروسي اصبح صاروخ سيفشل امامه الثاد والباتريوت

هل تستوعب الكلام جيدا ؟



[منسحب]

Terminal High Altitude Area Defense (THAAD) system
نظام الدفاع عن المناطق المرتفعة الارتفاع " ثاد "

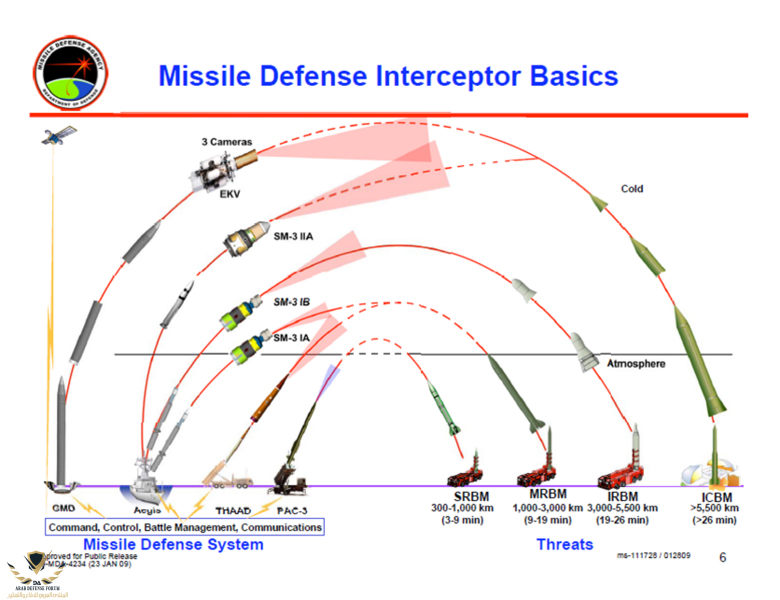

هدف النظام اعتراض الصواريخ ذات المسار البالستي ( اي تطير خارج الغلاف الجوي اثناء رحلتها نحو الهدف)

مشاهدة المرفق 207019

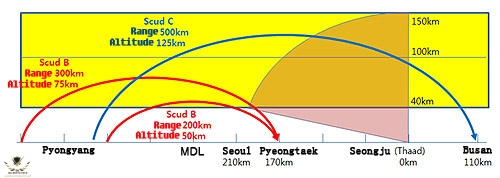

والنظام لا يقوم باعتراض اي اهداف يطير على ارتفاع اقل من ٤٠ كم .


مشاهدة المرفق 207021

تعمق الكورييون في دراسة النظام والفائدة منه بخاصة ان عاصمتهم اقرب للحدود من موقع الثاد المقترح.

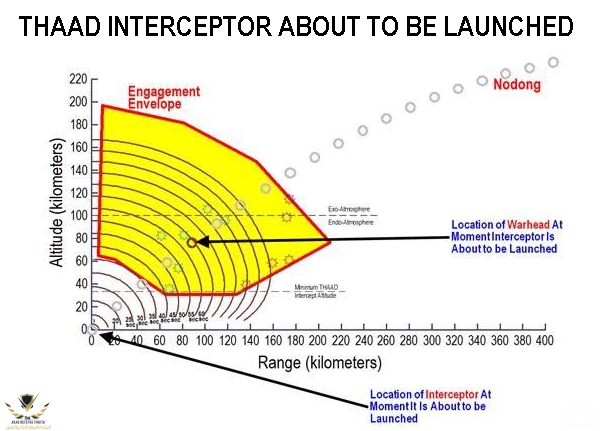

هذا مخطط يشرح فضاء الاشتباك للمنظومة

مشاهدة المرفق 207033
المنطقة الصفراء هي منطقة الاشتباك.
الارتفاع الاعظم ٢٠٠ كم ( الفعال ١٦٠ كم)
البعد الاعظم ٢٠٠ كم ( الفعال ( ١٦٠ كم ايضا )

ضمن المجال الفعال يوجد مناطق عمياء
١- اول ٦٠ كم عن منصة الاطلاق ( بسبب مرحلة الاطلاق )
٢- الاهداف التي تطير على ارتفاع اقل من ٣٨ كم
٣- الاهداف التي تطير خارج ال ١٢٠ درجة عن المحور الامامي للمنظومة.

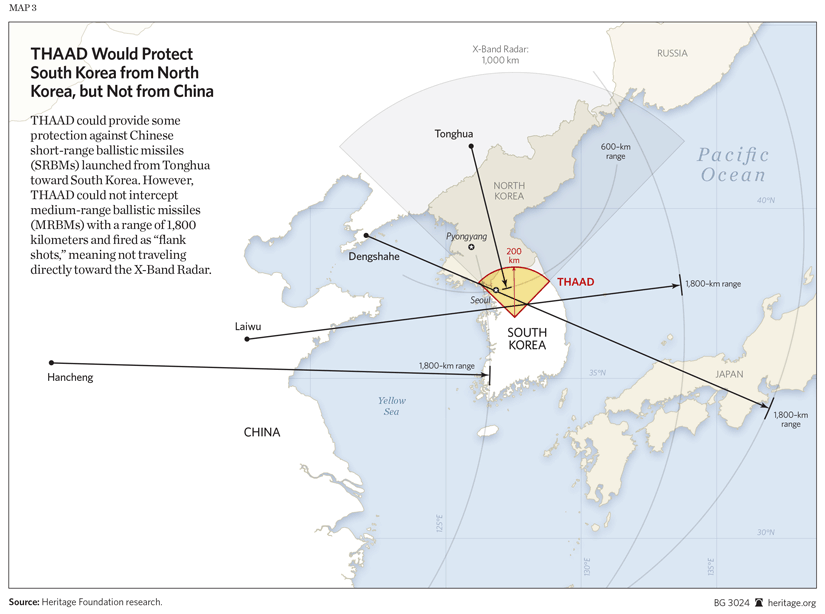

المنظومة فعالة بشرط تحديد موقع نشرها بشكل صحيح وعدم قدرة الخصم على الالتفاف عليها

مشاهدة المرفق 207046
وبالمثال الكوري . نجد ان المنظومة موجهة باتجاه كوريا الشمالية . وقدرتها صفر على التصدي للصواريخ الصينية .
طبعا يمكن نشر منظومة ثانية باتجاه الصين وهذا بمثابت اعلان عداء . ودفع الصين لسباق تسلح وامتلاك منظومة صواريخ اسكندر القادرة على الالتفاف على زاوية ١٢٠ للثاد.
بالاضافة سعي كورية الشمالية لامتلاكها.

هذا موضوعي الاول المتخصص. يسعدني النقاش بشكل علمي.

المهندس تلج

ممكن اخي مصدر على حدىةالارتفاع الادني للثاد وللعلم صاروخ الثاد عالي المناورة وعالي سرعة هو اسرع من صاروخ الاسكندر



[هشام عبد الحق]

المنظومة اذا ليست فعالة للتصدي للدرونات والكروز ولكن أليست أساسا مخصصة للتصدي للصواريخ البالستية ؟
فيما يخص تغطيتها اليست البطارية الواحدة تحتوي على 6-8 قاذفات فممكن بطارية تغطي 360 درجة
النقطة الأولى لم افهمها حقيقة أتمنى توضحها وشكرا لك

كلما كان الصاروخ بعيد المدى كلما كانت مرحلة ال Booster أطول و في تلك المرحلة لا يمكن التحكم في الصاروخ وتوجيهه(40km كإرتفاع و 60km كمدى بالنسبة لصاروخ الثاد)
ولهذا نجد أن الأنظمة المتخصصة في تصدي للدرونات و الكروز دائما قصيرة المدى لأن إكتشاف هذه الأهداف دائما تكون من مسافات قريبة من الرادار لصغر مقطعها الراداري و تحدب الأرض.



[TU-95-II]

الحزب الروسي في المنتدى يجزمون ان الاسكندر لا يمكن صده بالمنظومات الحالية ولا حتى المستقبلية

بعيدا عن الحزبية ..

الاسكندر صمم لهدف تدمير منشأت العدو و خصوصا انظمة الدفاع الجوي ..

انت تتكلم فقط للكلام ولا تقول اي شيء واقعي او منطقي
هل الثاد مخصص لصواريخ كروز كي تقول بانه سيكو عاجز ؟؟؟؟؟
بقدرة قادر اسكندر الذي لم يجرب وليس له الا الشفوي الروسي اصبح صاروخ سيفشل امامه الثاد والباتريوت

للمعلومية ان الاسكندر له ٧ نسخ منها الحديث جدا الكنزال و الجوال شبيه الكلوب و هو فعليا نقطة قوة ضد الدفاعات الجوية جميعها بفكرة طيرانه و انقضاضه ..



[TU-95-II]

المشكلة الجديدة ليست الاسكندر بل الصواريخ الفرط صوتيه ..

بسرعة ٢٧ ماخ و طيران منخفض عن البالستي يجعل من التصدي لها مستحيل ..

الصين لم تبخل بشئ عن كوريا ش نكاية بالامريكيين و دعمهم لكوريا ج و تايوان و غيرها من دول الطوق .



[تلج]

ممكن اخي مصدر على حدىةالارتفاع الادني للثاد وللعلم صاروخ الثاد عالي المناورة وعالي سرعة هو اسرع من صاروخ الاسكندر

انا جلبت المخططات من مصادر مختلفة . وادرجتها بالموضوع .
سوف اكتب رد به مجموعة المصادر ( اغلب المصادر من النقاش حول صفقة كوريا الجنوبية )



[Ozone]

ممكن اخي مصدر على حدىةالارتفاع الادني للثاد وللعلم صاروخ الثاد عالي المناورة وعالي سرعة هو اسرع من صاروخ الاسكندر

الصواريخ الاعتراضيه لا تطارد الهدف بل تعترض طريقه و تدمره وكلما زادت سرعه الصاروخ زادت خطورته بسبب قصر الزمن لرده فعل الانظمة الدفاعيه



[منسحب]

انا جلبت المخططات من مصادر مختلفة . وادرجتها بالموضوع .
سوف اكتب رد به مجموعة المصادر ( اغلب المصادر من النقاش حول صفقة كوريا الجنوبية )

بصراحة اسمعها فقط في نقاشات العربية وبدون مصادر .....ودحضها بالنسبة لي امران

الاول انوصاروخ الثاد صاروخ برمحلتين اي ان كانةالهدف على ارتفاع منخفض يكفيةانفصال الجزاء الدافع وانقضاض الراس على الهدف وكما ثلت وهو عالي المناورة جدا

ثانيا الانباء التي تتكلم عن اسقاط الثاد بالخطاء لاف١٥ كورية زقتها نشرت صور لحكام اف١٥ كان كائرة مقسومة نصفيين
