نظام ثاد -THAAD-

السلام عليكم و رحمة الله

استكمالا للسلسلة الجديدة بعنوان صواريخ أرض جو الأمريكية و التي تجدونها من خلال هذا الرابط

موسوعة صواريخ أرض-جو الأمريكية.

نواصل اليوم ان شاء الله مع حلقة


نظام ثاد -THAAD-



صُمم نظام باتريوت منذ البداية ليكون قادراً على اعتراض الصواريخ الباليستية قصيرة المدى، ولكن لم يُنظَر إليه قط باعتباره دفاعاً مفيداً ضد الصواريخ الاستراتيجية. وكما أشرنا، تخلت الولايات المتحدة عن أنظمة الدفاع الصاروخي المضاد للصواريخ الباليستية في عام 1976 ــ ولكن في ثمانينيات القرن العشرين، تبنى الرئيس الأميركي رونالد ريجان هذا المفهوم مرة أخرى، معتقداً بشغف أنه لابد وأن يكون هناك بديل للمنطق القبيح المتمثل في الردع النووي.

وبعد الضغط الذي مارسه دعاة الدفاع الصاروخي، أعلن ريغان في عام 1983 أن الولايات المتحدة سوف تبدأ برنامجاً بحثياً كبيراً لتحديد ما إذا كان الدفاع الصاروخي عملياً. وقد أدت الدراسات الأولية إلى تشكيل مبادرة الدفاع الاستراتيجي أو "حرب النجوم Star Wars" في أوائل عام 1984، حيث قامت منظمة مبادرة الدفاع الاستراتيجي بجهود البحث والتطوير. ثم تقدم العمل على الصواريخ الاعتراضية بخاصية Hit To Kill ـ فضلاً عن التقنيات الأكثر تخميناً، مثل أسلحة حزم الجسيمات، والليزر التقليدي عالي الطاقة، والليزر بالأشعة السينية المداري الذي يتم "ضخه" بالانفجارات النووية. وكانت المفاهيم التخمينية غير واعدة، مع العمل الرائد على مخطط "Brilliant Pebbles" الأقل طموحاً.

كان نظام Brilliant Pebbles نظام دفاع صاروخي باليستي (BMD) اقترحه لوييل وود وإدوارد تيلر من مختبر لورانس ليفرمور الوطني (LLNL) في عام 1987، بالقرب من نهاية الحرب الباردة. يتكون النظام من آلاف الأقمار الصناعية الصغيرة، كل منها مزود بصواريخ مماثلة للصواريخ الحرارية التقليدية، توضع في مجموعات مدارية منخفضة للأرض بحيث تكون المئات منها فوق الاتحاد السوفييتي في جميع الأوقات. إذا أطلق السوفييت أسطولهم من الصواريخ الباليستية العابرة للقارات، فإن الحصى ستكتشف محركات الصواريخ باستخدام الباحث بالأشعة تحت الحمراء وتصطدم بها. نظرًا لأن صواريخ النظام تضرب الصاروخ الباليستي العابر للقارات قبل أن يتمكن الأخير من إطلاق رؤوسه الحربية، يمكن لكل صاروخ تدمير عدة رؤوس حربية بضربة واحدة.



لم تكن هذه فكرة جديدة تمامًا، حيث تم التحقيق في مفهوم مماثل في أواخر الخمسينيات وأوائل الستينيات تحت اسم "اعتراض الصواريخ الباليستية المعززة Ballistic Missile Boost Intercept (BAMBI)"، والذي تضمن اعتراضات HTK. وعلى الرغم من أن الدراسات الورقية لـ BAMBI رسمت رؤية متفائلة لإمكاناتها، إلا أنها كانت في الواقع تتجاوز أحدث التقنيات في ذلك الوقت. وحتى لو كانت واقعية، فإنها كانت لتكون باهظة التكلفة، وتم إلغاؤها أثناء إدارة كينيدي.

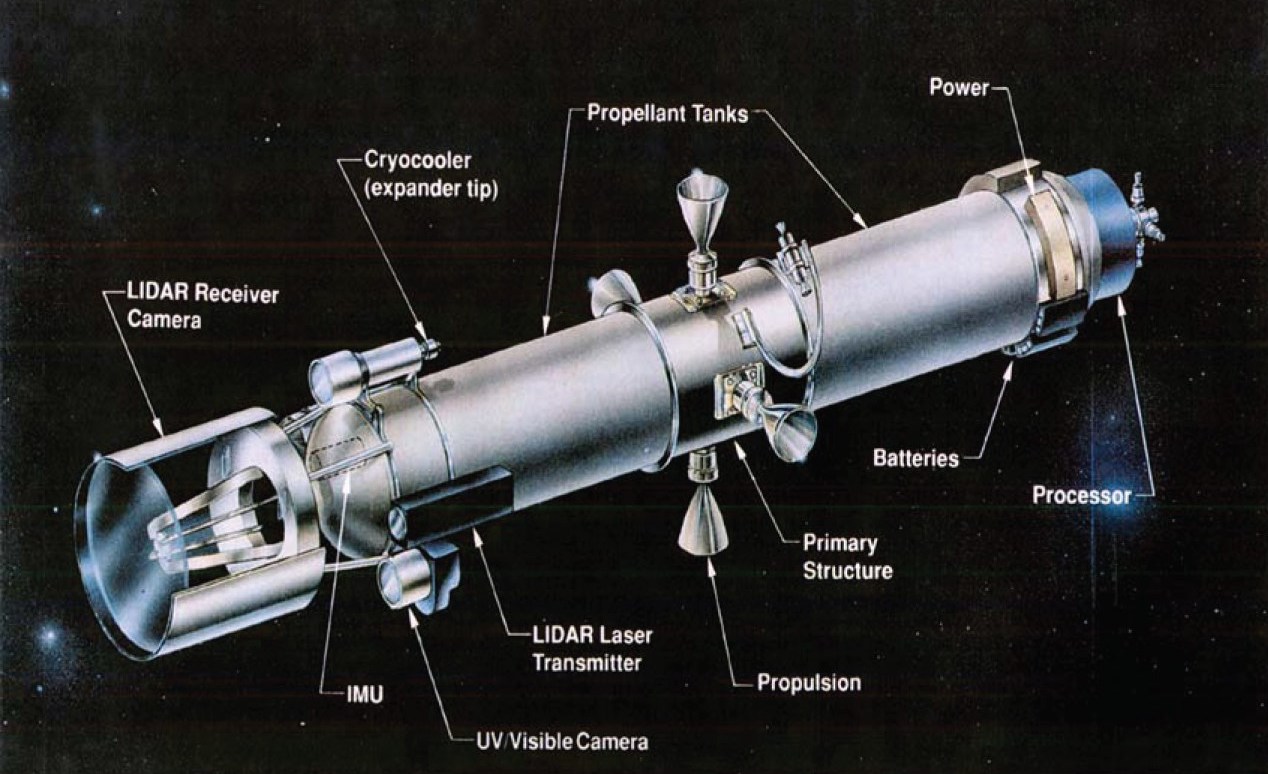

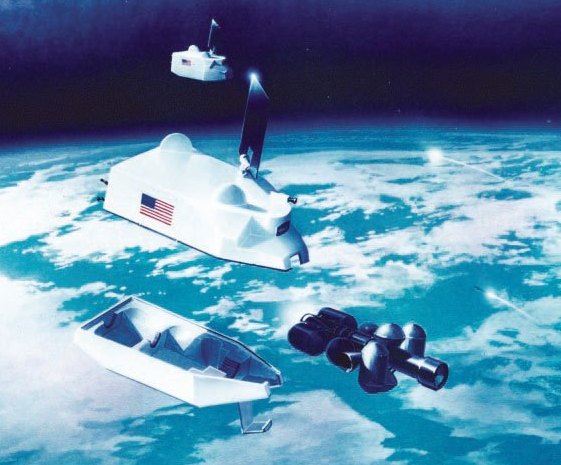

لقد قامت Brilliant Pebbles بتحديث BAMBI بإضافة مفهوم "الشبكة الموزعة"، المستعار من الحوسبة. فبدلاً من بناء نظام دفاعي حول أصول مركزية عالية القيمة، تصورت خطة Brilliant Pebbles شبكة مدارية من الآلاف، أو حتى عشرات الآلاف، من محطات المعركة الصغيرة الرخيصة والمستقلة في الغالب. وكان من المقرر أن تحتوي كل محطة من محطات معركة Brilliant Pebbles على مستشعر على متنها ومعالج يسمح لها برصد عادم صاروخ باليستي عابر للقارات صاعد. ثم تطلق محطة المعركة صاروخ اعتراضي HTK لتدمير الصاروخ. وتم تطوير واختبار نماذج أولية من الصواريخ الاعتراضية في بيئات معملية.



لقد تعثر برنامج Brilliant Pebbles تدريجياً ؛ فقد اتضح بأنه سيكون باهظ الثمن، وأكثر تكلفة بكثير مما ادعى أنصاره، وصعب للغاية في العمل بشكل صحيح. وكانت إحدى المشاكل الخاصة هي محطات المعركة المدارية: لم يعجب الجيش بفكرة منصات إطلاق الصواريخ غير المأهولة التي يمكنها، من حيث المبدأ، إطلاق النار على أي شيء إذا أصيبت بخلل. ولقد توصلت الاستخبارات البريطانية، التي حصلت على معلومات من خلال "جواسيس" في الحكومة السوفييتية، إلى أن قيادة الاتحاد السوفييتي أصابها الذعر الشديد بسبب الإعلان عن مبادرة الدفاع الاستراتيجي، حيث اعتقدت من خلال البرنامج وخطاب ريغان الصاخب المناهض للسوفييت أن الولايات المتحدة تستعد لمهاجمة الاتحاد السوفييتي. وبحلول أواخر الثمانينيات، أقنعت الاستخبارات السوفييتية القيادة بأن مبادرة الدفاع الاستراتيجي غير قابلة للتطبيق.

لقد أدى انهيار الاتحاد السوفييتي في أوائل التسعينيات إلى القضاء على معظم الأساس المنطقي لمبادرة الدفاع الاستراتيجي. ومع نهاية الاتحاد السوفييتي، تم خفض ميزانيات الدفاع الأمريكية، واضطر الجيش الأمريكي إلى تركيز موارده المحدودة على متطلبات أكثر إلحاحًا. ولم يعد إنشاء شبكة Brilliant Pebbles واقعيًا، وفي عام 1993 تم تغيير اسم SDIO وفقًا لذلك إلى لقب أكثر تواضعًا وهو "منظمة الدفاع الصاروخي الباليستي Ballistic Missile Defense Organization (BMDO)".

لقد انتهى مشروع Brilliant Pebbles رسميًا، ولكن الأبحاث حول تقنيات الدفاع الصاروخي استمرت على نطاق محدود. في عام 1987، حتى قبل نهاية حرب النجوم، بدأ الجيش الأمريكي تحقيقًا في نظام "Theater [لاحقًا Terminal] High Altitude Air Defense" نظام ثاد THAAD الذي يمكنه ضرب الصواريخ الباليستية متوسطة المدى القادمة على ارتفاعات عالية. تم اختيار شركة Lockheed Martin لتطوير THAAD، مع تولي BMDO البرنامج. تم إجراء عمليات إطلاق تجريبية منذ عام 1995، مع بدء التشغيل الأولي في عام 1998.

ظهرت THAAD كصاروخ بلا زعانف، يشبه الوتد، بطول 6.2 متر (20 قدم و4 بوصات) وكتلة إطلاق تبلغ 900 كيلوغرام (طن واحد). كان الصاروخ مزودًا بوسيلة HTK خفيفة الوزن، مع حساس بالأشعة تحت الحمراء تم تبريده مباشرة بعد الإطلاق. تم اشتقاق THAAD من نموذج تجريبي يُعرف باسم "نظام اعتراض المركبة العائدة من خارج الغلاف الجوي Exoatmospheric Reentry Vehicle Interception System (ERIS)"، الذي لم يكن ناجحًا.

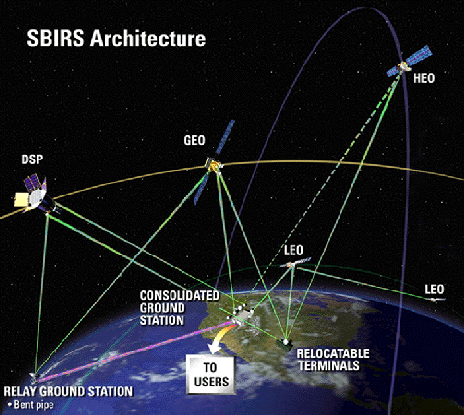

يتم تنبيه نظام ثاد لاستخدامه من قبل مجموعة أقمار صناعية "نظام الأشعة تحت الحمراء الفضائي Space-Based Infra-Red System (SBIRS)"، والتي يمكنها تتبع الصواريخ من خلال انبعاثاتها الحرارية. بمجرد دخول الصاروخ القادم ضمن النطاق، تقوم رادارات التحكم الأرضية في نظام ثاد بتتبع الأهداف.

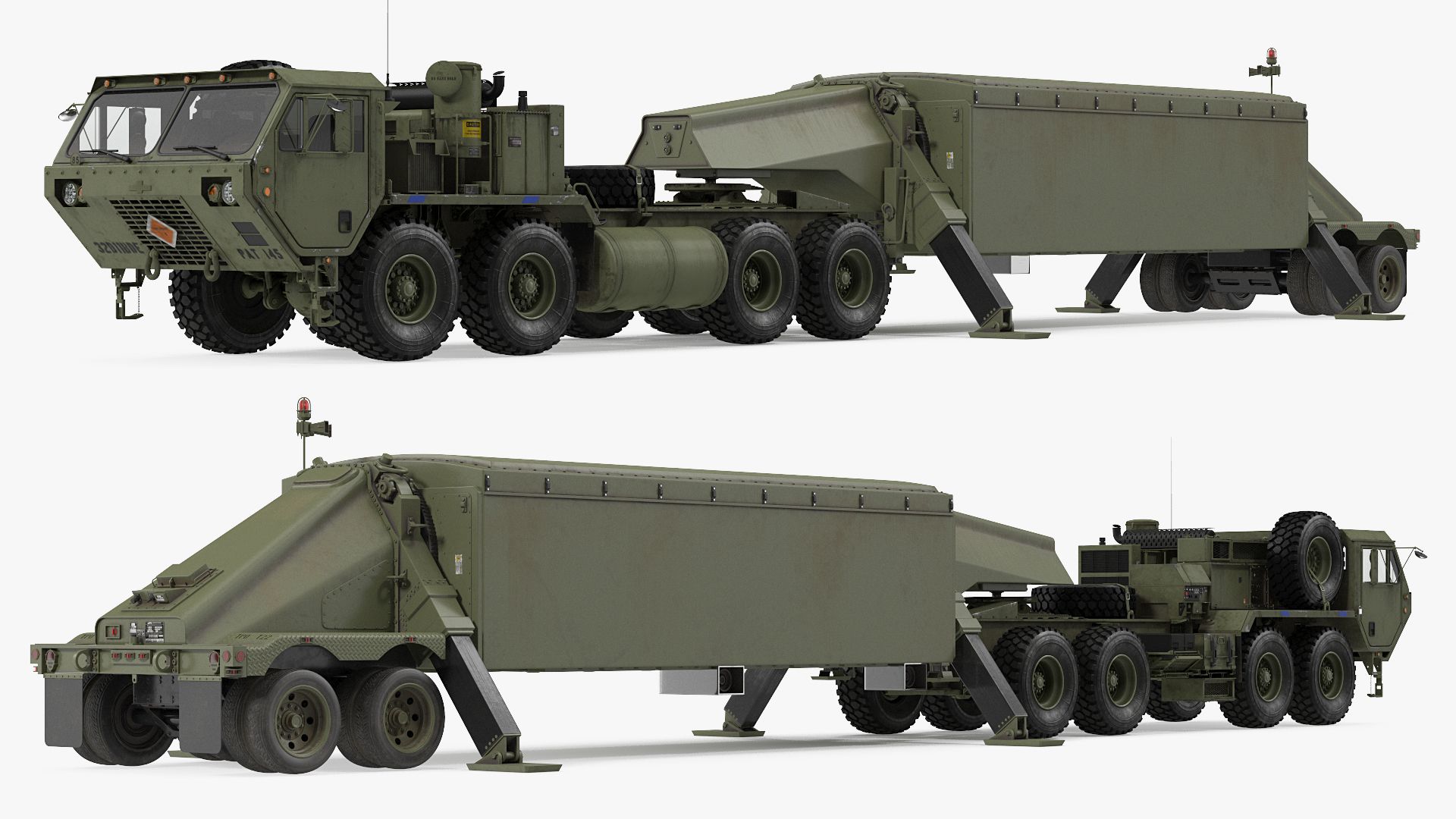

كان رادار ثاد عبارة عن نظام X-band عالي التردد يسمى "AN / TPY-2"، تم بناؤه بواسطة Raytheon، والذي يمكنه توفير صورة رادار مفصلة للهدف.

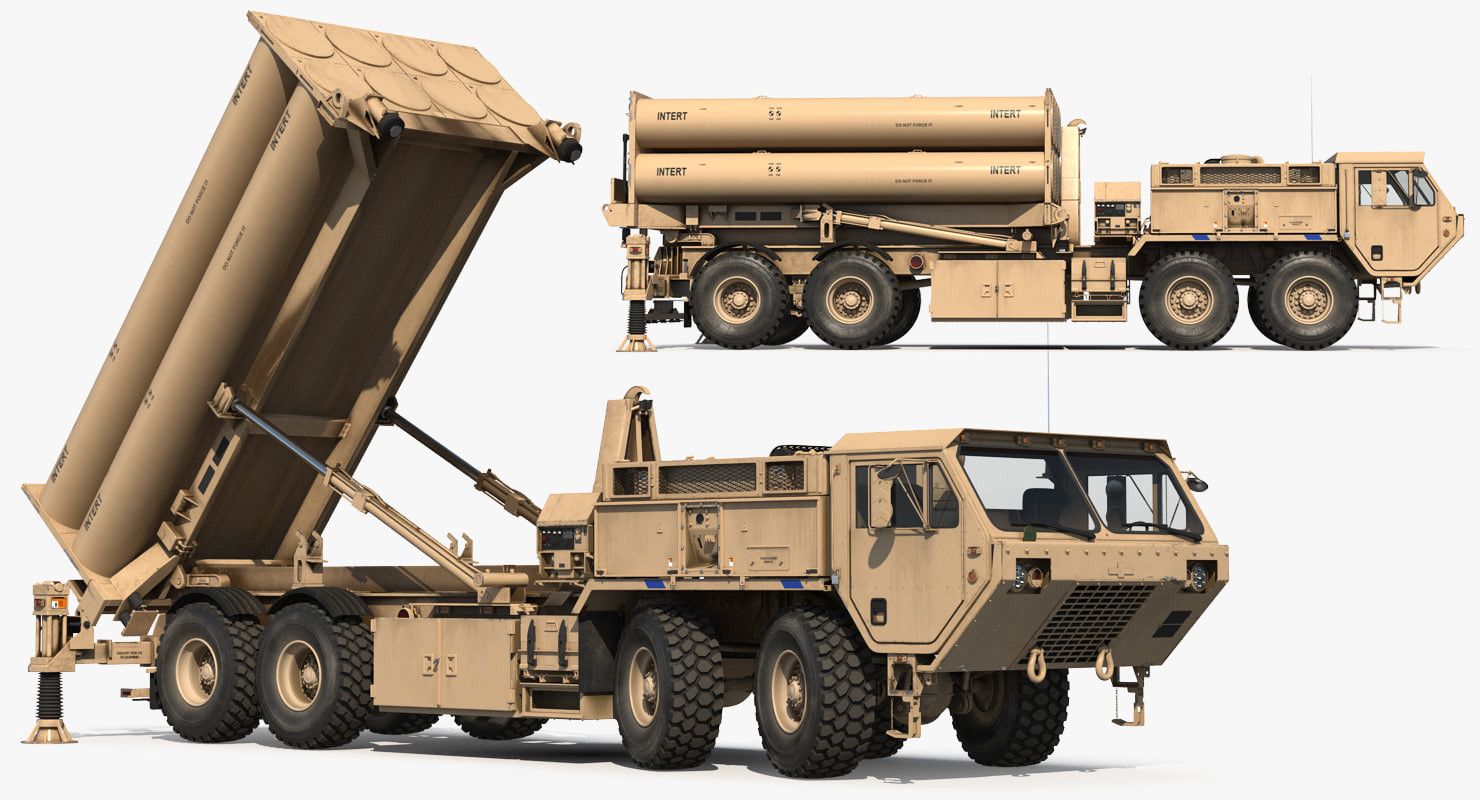

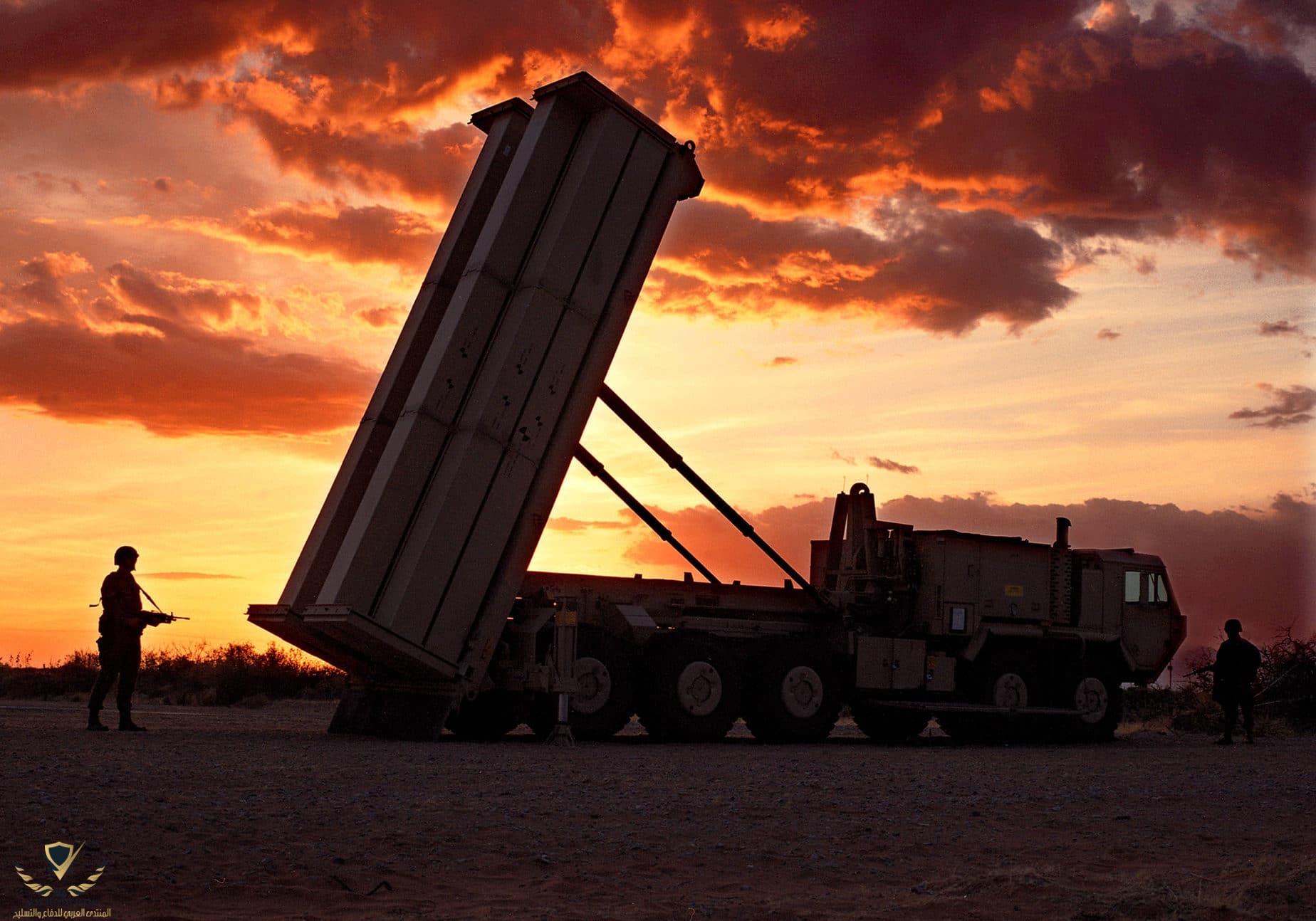

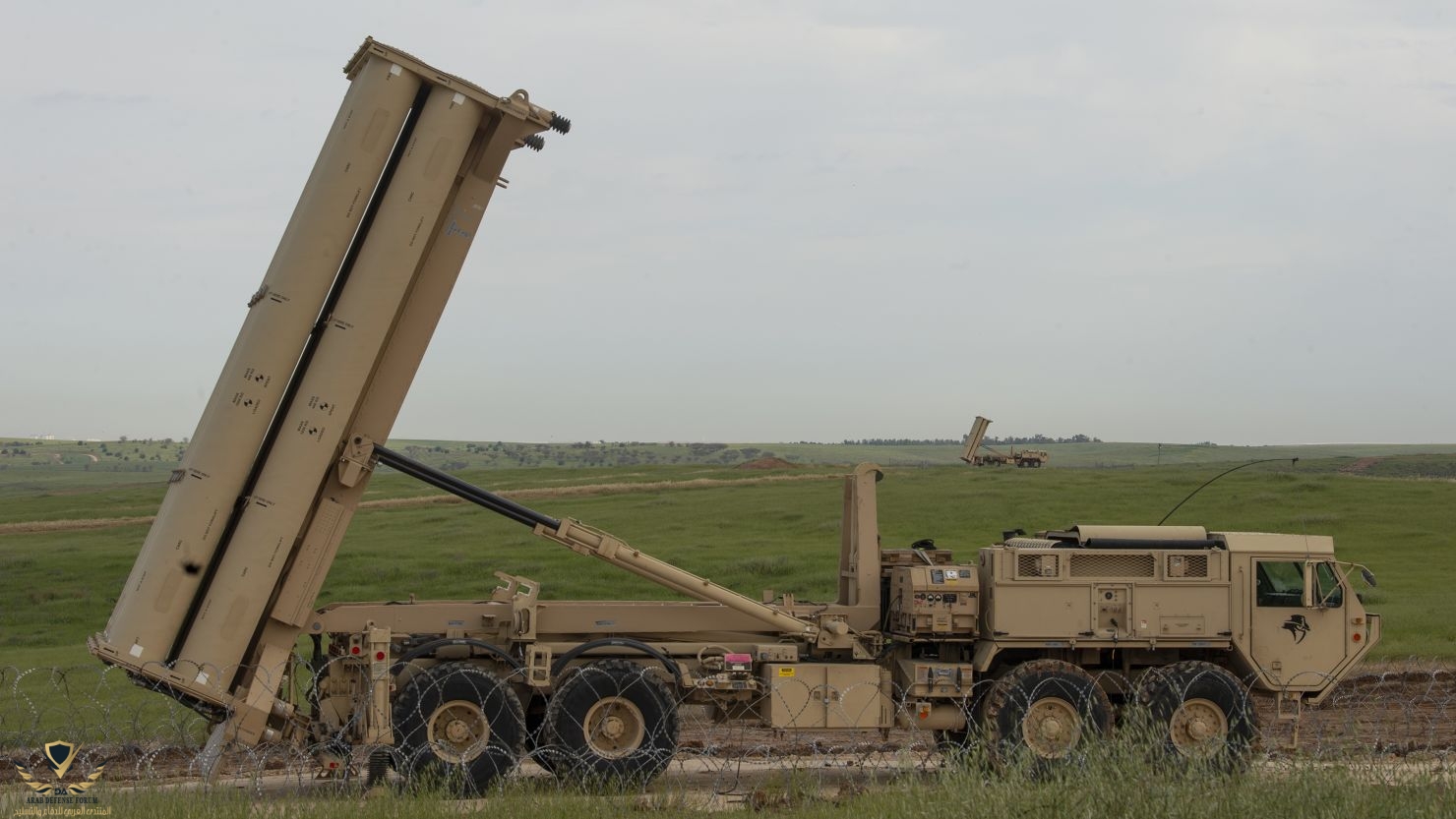

تم إطلاق صواريخ ثاد الاعتراضية من منصات إطلاق محمولة على شاحنات ثقيلة رباعية المحاور من طراز HEMTT، حيث يخزن كل قاذفة ثمانية صواريخ. تم تسمية نظام الإطلاق "M1075".

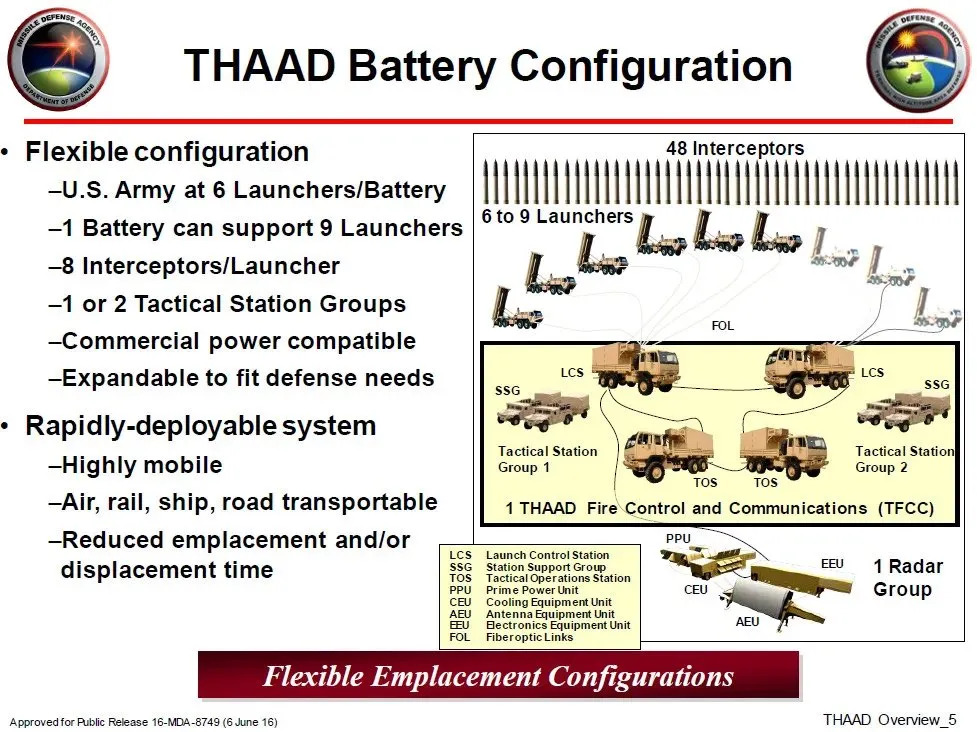

تحتوي بطارية ثاد النموذجية على تسعة شاحنات M1075 ومركزين للقيادة المتنقلة ورادار واحد AN / TPY-2. كانت مراكز القيادة مزودة بروابط بيانات تسمح لها بالاتصال بنظام دفاعي واسع النطاق.



بعد الإطلاق، يتم توجيه THAAD إلى محيط الهدف بواسطة الطيار الآلي للصاروخ، مع تصحيحات المسار كما تحددها الأقمار الصناعية ورادار التتبع، والتي يتم نقلها عبر رابط بيانات. بمجرد وصول الصاروخ المعترض إلى ارتفاع حوالي 40 كيلومترًا (25 ميلاً)، يسقط جزء التعزيز من الصاروخ، مع استمرار مركبة الضربة القاتلة في مسار الاعتراض. يتم التحكم في مركبة القتل بواسطة محركات الدفع التي تدور حول مركز كتلتها. عندما تصل إلى نطاق معين من الهدف، تفتح مركبة القتل رأسًا باحثًا بمجموعة صور بالأشعة تحت الحمراء. استخدم THAAD باحثًا بالأشعة تحت الحمراء لأنه كان يهاجم الأهداف فوق مستوى الطقس، بينما تم تصميم PAC-3 على ارتفاع أقل بدلاً من ذلك بباحث راداري بموجات ملليمترية لتحديد الأهداف في السحب.

يقدر مدى THAAD بحوالي 200 كيلومتر (125 ميلًا)، مع إمكانية أداء الاعتراضات على ارتفاعات تصل إلى 150 كيلومترًا (95 ميلًا). سيتم إطلاق واحد أو اثنين من صواريخ THAAD لمحاولة تدمير الهدف على ارتفاع عالٍ؛ وإذا فشلت، سيتم إطلاق عدة صواريخ PAC-3 لتدميره من مسافة أقرب. كانت الفرضية هي أن صاروخ THAAD واحد من غير المرجح أن يحقق إصابة.

لم تكن الاختبارات الأولية لـ THAAD ناجحة، ولكن النظام حقق القدرة التشغيلية الأولية في عام 2009: حيث تم إنشاء وحدة في هاواي لمواجهة الهجمات الصاروخية المحتملة من كوريا الشمالية. تم نشر وحدات THAAD في إسرائيل ورومانيا وكوريا الجنوبية؛ كما اشترت الإمارات النظام. يعتبر THAAD الآن العنصر الرائد في نظام التحكم في العمليات المشتركة (IBCS). يتم النظر في تطوير صاروخ دافع أكثر قوة، بقطر 53 سنتيمترًا (21 بوصة) مقارنةً بالقطر الأصلي البالغ 37 سنتيمترًا (14.5 بوصة)، بالإضافة إلى مرحلة "دفع ثانٍ" لزيادة المدى بشكل كبير.

بينما كانت THAAD في مرحلة التطوير، كانت البحرية الأمريكية تسعى لتطوير سلاح مماثل تحت مشروع "Navy Theatre Wide (NTW)"، القائم على سلسلة صواريخ "ستاندرد" التقليدية للبحرية، واستخدام طرادات ومدمرات Aegis كمنصات إطلاق. وكانت النتيجة النهائية هي صواريخ "ستاندرد SM-3" الفرعية، التي تركز مثل THAAD على الدفاع من الطبقة العليا وتستخدم رأس حربي HTK. سيتم مناقشة SM-3 لاحقًا ان شاء الله.​

التعديل الأخير:

- تكنولوجيا لا مثيل لها وكعادة الأخ S @snt ومواضيعه الرائعة .

لو دة قصدك كت قاريتها من فترة ودورت عليها



- ياليت توضح الفرق لو عندك معلومة ,, لأن كما هو واضح شركة AIC تصنع النوعين من الحاويات





بالنسبة لهذي الصورة فهي تعود للتصاميم الاولى لصاروخ THAAD والمعروف بـ ERIS ولم يتم اعتماده

والحاويات الحالية هي لصاروخ THAAD EMD والذي يتميز بقطر اكبر




صاروخ THAAD ERIS أو صاروخ PDRR اثناء اطلاقه عبر الحاوية المربعه




صاروخ THAAD ERIS على اليسار و THAAD EMD على اليمين





نظام الثاد نظام جبار ومكلف

وليس فيه عيب الا الرادار حيث انه لا يغطي

الا 120 درجه تقريباً

اما المنظومه بشكل عام ربما هي الافضل

بالعالم لانها تطوير عن الباتريوت الذي اثبت

جدارته بكل ما تعنية الكلمه

معقوله تكون نسخة الER موجوده وتم التعاقد عليها ام انه قاذف بأكثر من ٨ صواريخ

نعم في الغالب دة ترجيحي ...مش ممكن هتكون موجودة لو النظام استبعد
بل بالعكس مادام موجودة يبقى في تعاقد او اختبارات او تدريبات علية

Saudi silent @Saudi silent

اللي اعرفة ان مفروض الحاويات دي اللي كانت خاصة بنظام ثاد ER
المفروض من فترة وفي سرية على التطوير ومش متاح عنة معلومات كثير وفي كلام انة تطويرة لم يعتمد ميزانيتة وفي كلام انة متغلف بسرية وزي ما قولت معتقدش ان الحاويات هتكون موجودة في الصورة ويبقى الامر مؤجل ..لوكيد كانت مقترحة حاويات ب 6 انانبيب اطلاق من الصاروخ الجديد و8 و10 كمان وانا عندي يقين ان الامريكان شغالين باحد التحديثات الجديدة علشان كدة هتلاقي حاوية الاطلاق مختلفة في التويتة اللي ارفقتها

Because the diameter and weight of the THAAD ER interceptor missile have increased, the launch device needs to be redesigned. Previously, a launch vehicle could carry 8 interceptor missiles, but now it has been reduced to 6, but this can be compensated by increasing the number of launch racks​




التعديل الأخير:
نعم في الغالب دة ترجيحي ...مش ممكن هتكون موجودة لو النظام استبعد
بل بالعكس مادام موجودة يبقى في تعاقد او اختبارات او تدريبات علية

Saudi silent @Saudi silent

اللي اعرفة ان مفروض الحاويات دي اللي كانت خاصة بنظام ثاد ER
المفروض من فترة وفي سرية على التطوير ومش متاح عنة معلومات كثير وفي كلام انة تطويرة لم يعتمد ميزانيتة وفي كلام انة متغلف بسرية وزي ما قولت معتقدش ان الحاويات هتكون موجودة في الصورة ويبقى الامر مؤجل ..لوكيد كانت مقترحة حاويات ب 6 انانبيب اطلاق من الصاروخ الجديد و8 و10 كمان وانا عندي يقين ان الامريكان شغالين باحد التحديثات الجديدة علشان كدة هتلاقي حاوية الاطلاق مختلفة في التويتة اللي ارفقتها

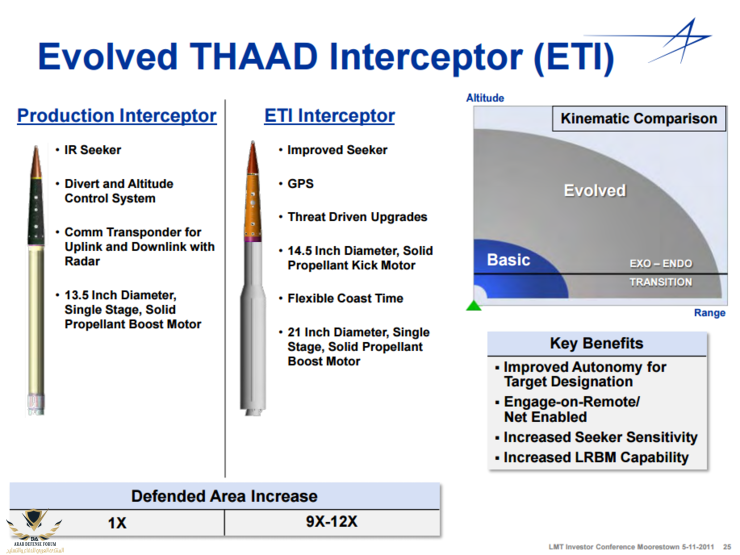

مشاهدة المرفق 741292

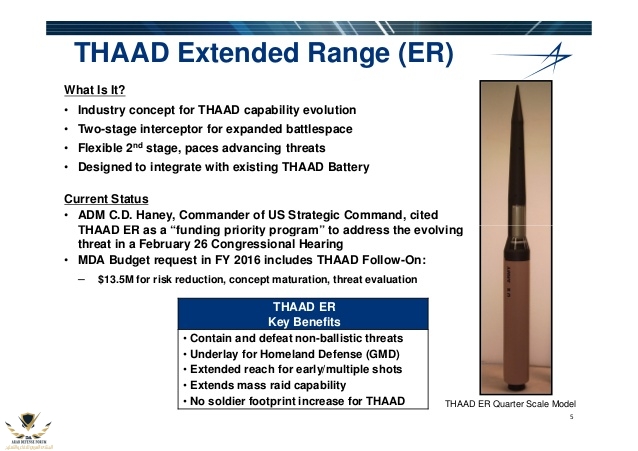

مشاهدة المرفق 741293

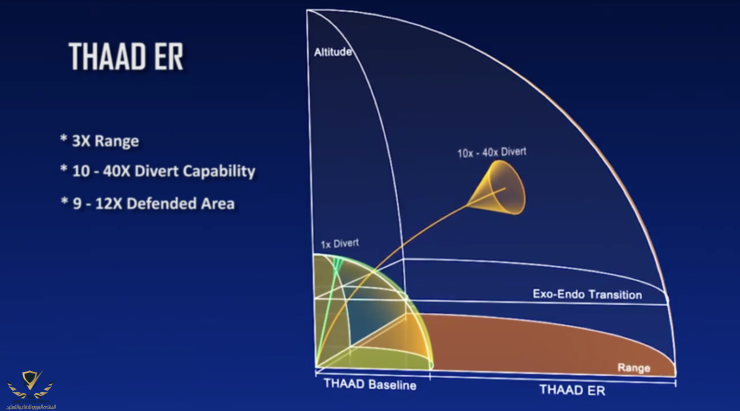

مشاهدة المرفق 741295
نقول ان شاء الله واعتقد ان السعوديه والأمارات مستعده للمساهمه في تمويل التطوير خصوصا السعوديه لأن مساحة دولتنا مساحة قاره وسيخدمنا هذا التطوير بشكل كبير
